Ljustorn ECO modul 40 mm

Transkript

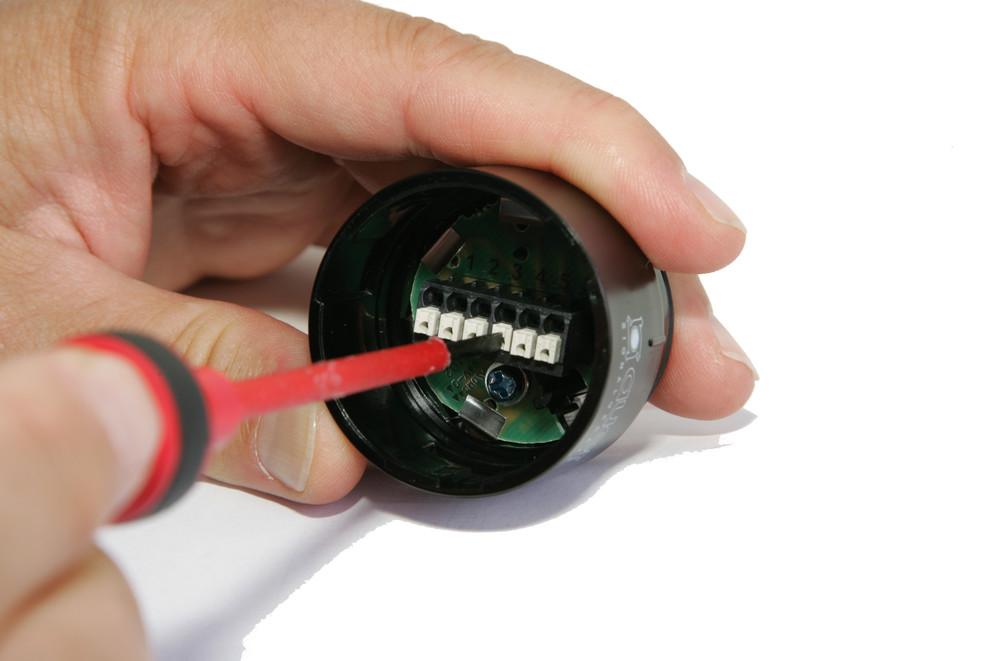

1 El-maskin Varningsprodukter Auer Ljustorn Ljustorn ECO modul 40 mm Ny design 2 st nya storlekar 40 och 60 mm Mycket lång livslängd IP66 Användningsområde Ny ljustornserie med den senaste LED-tekniken. Denna nya, moderna serie är betydligt kompaktare än tidigare serier och har en ny design baserat på den senaste LED-tekniken. Serien finns även med konventionell glödlampsteknik. Denna serie ger betydligt fler valmöjligheter som tex. Multi-blixt och en HP (High Performance)-variant. Exempel på LED-moduler: - LED fast sken - LED blinkande ljus - LED blixt - LED multi-blixt Modulerna monteras ihop med en enkel bajonettanslutning och kan därför återöppnas i alla positioner. Omfattande monteringsalternativ, som t.ex. det mycket populära snabbfästet. Teknisk data

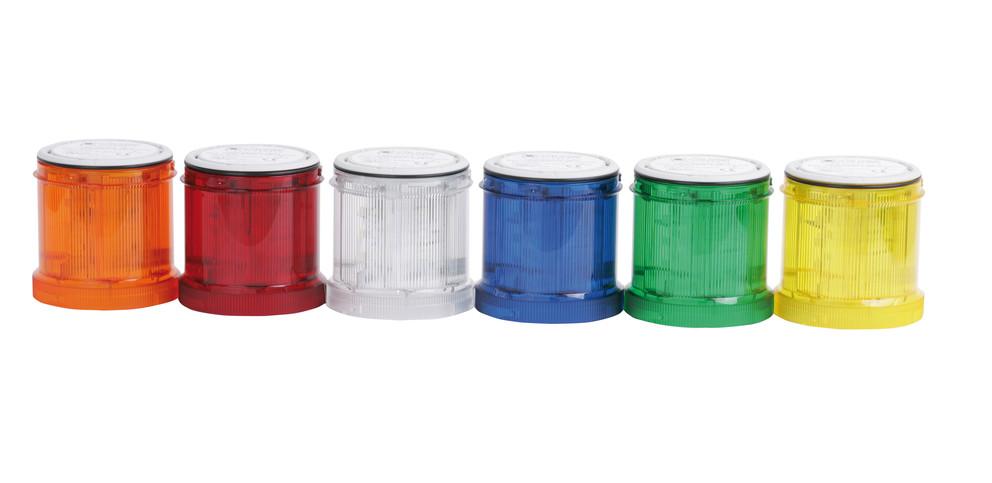

2 Material Polykarbonat Linsfärg Orange, röd, klar, blå, grön, gul Anslutningar Upp till 1,5 mm² / AWG 16 Temperatur -30 till +60 C Kapslingsklass IP66 / UL type 4/4X/13 Antal tillvalsmoduler (med dubbla fästen) Upp till 5 Upp till 10 Godkännanden Belysningsmoduler ZDC ZDA ZDF ZFF ZLL Ljustyp Fast sken Blinkande sken Blixt sken Multiblixt sken Fast sken Ljuskälla LED 4 W bulb Socket - BA15d Blinkande / Strobe frekvens - 2 Hz 1,4 Hz 1-2,6 Hz - Märkström 24 V AC/DC ma ma ma ma 4 W 110/120 V AC 30 ma 30 ma 10 ma ma 4 W 230/240 V AC 30 ma 30 ma 10 ma ma 4 W Livslängd > h Skyddsklass IP66 / UL 4/4x/13 Vikt 45 g 45 g 45 g 46 g 40 g Ton-moduler ZDE Tontyp Kontinuerlig eller pulserande ton Tonfrekvens ca Hz Tonval DIP, 1-pole Ljudnivå 80 db Ljudreglering Potentiometer Ljudnivå 360 Läckage > 0,003 A Märkström 24 V AC/DC 39 ma 110/120 V AC 21 ma 230/240 V AC 21 ma Skyddsklass IP66 / UL 4/4X/13 Vikt 43 g Socklar

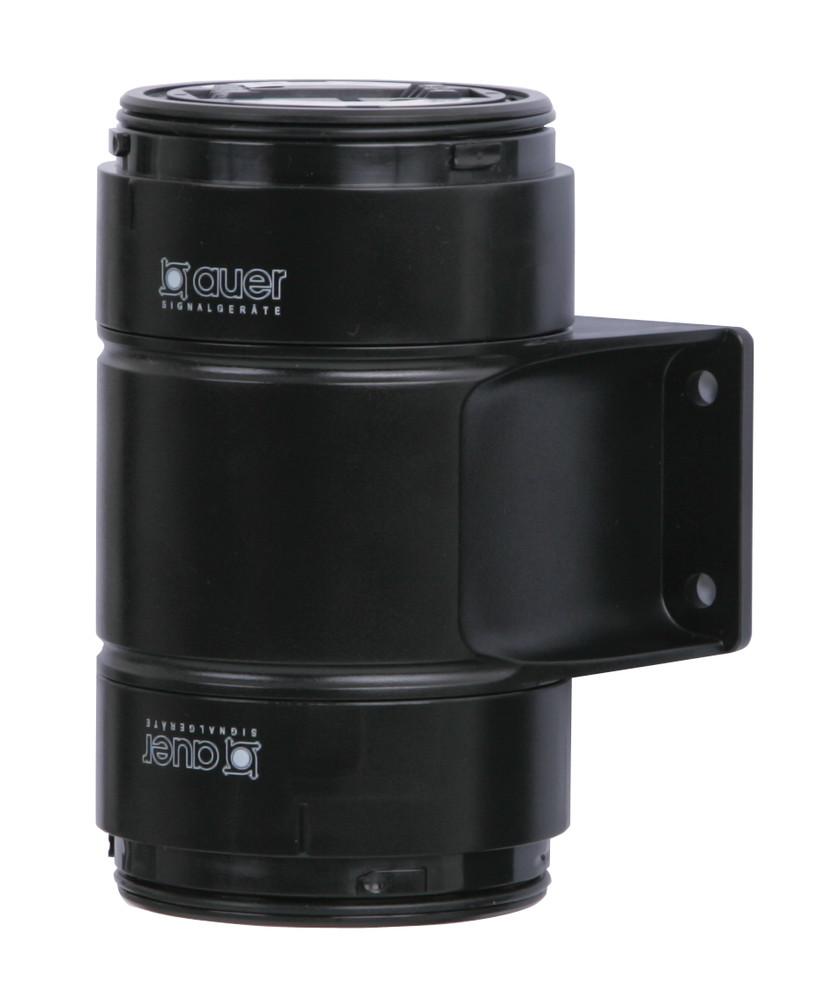

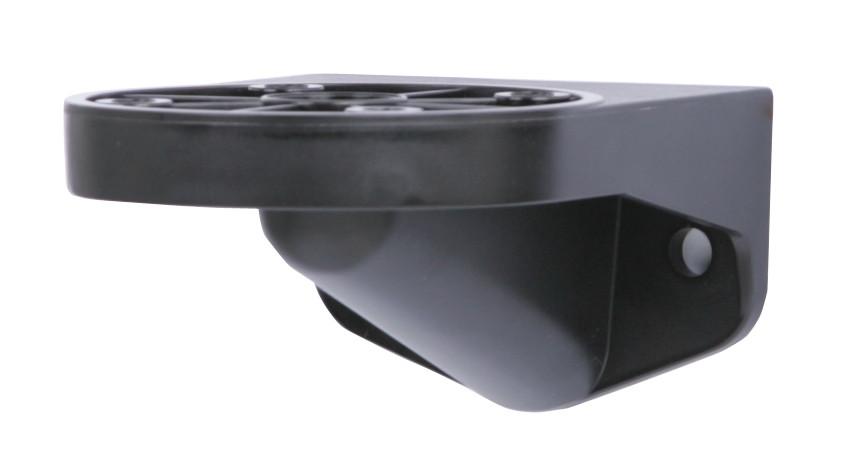

3 Anslutning terminal med push-in-teknik För att bygga ett ljustorn, krävs en sockel (lock ingår) och på den kan det monteras 1-5 ljusenheter. Bottenmontage ZMW ZMS ZMF Beställningsnr Beskrivning ZMW Sockel för bottenmontage med monteringshål på insidan ZMS Sockel för bottenmontage med förmonterade fixeringsskruvar ZMF Sockel för bottenmontage med externa fästöron Väggmontage ZMV ZZV Beställningsnr Typ Beskrivning ZMV Sockel för väggmontage enkelsidig ZZV Sockel för väggmontage dubbelsidig Socklar

4 ZMR ZSW ZFR ZEP Beställningsnr Typ Beskrivning ZMR1 Rörsockel (100 mm) + fot och lock ZMR2 Rörsockel (250 mm) + fot och lock ZMR4 Rörsockel (400 mm) + fot och lock ZSW1 Rörsockel (100 mm) för väggmontage + lock ZSW2 Rörsockel (250 mm) för väggmontage + lock ZSW4 Rörsockel (400 mm) för väggmontage + lock ZFR1 Rörsockel med snabbfäste (100 mm) + fot och lock ZFR2 Rörsockel med snabbfäste (250 mm) + fot och lock ZFR4 Rörsockel med snabbfäste (400 mm) + fot och lock ZEP Sockelförlängning, längd 100 mm passar alla baser Socklar finns i olika längder på begäran. Tillbehör för socklar XWR XSS Beställningsnr Typ Beskrivning XWR Väggfäste för rör med plastfot XSS Väggfäste för rör utan fot

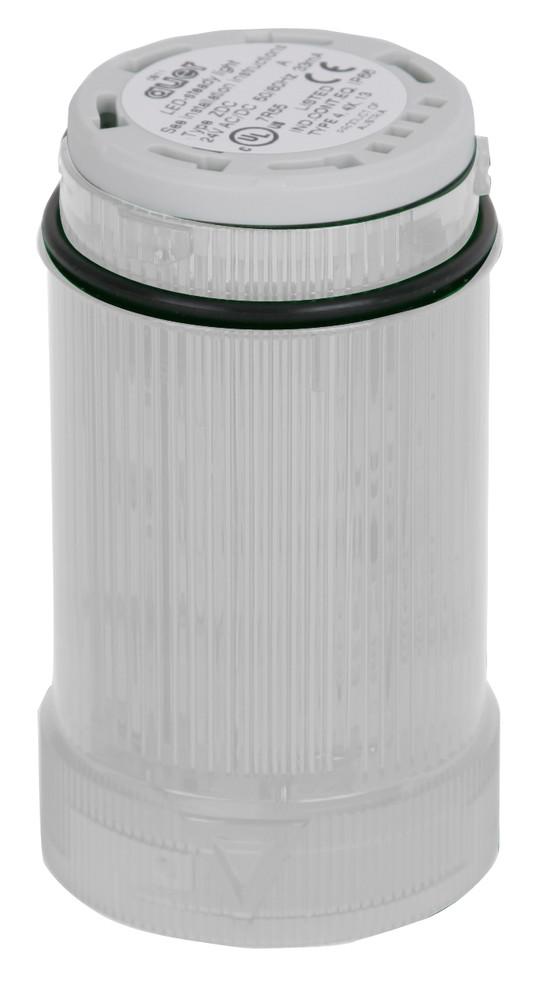

5 Ljusmoduler Beskrivning ZLL Fast sken exkl.glöd Upp till 250 V ZDC Fast sken LED ZDC Fast sken LED ZDA Blinkande sken LED ZDA Blinkande sken LED ZDF Blixt sken LED ZDF Blixt sken LED ZFF Multi-blixt sken LED ZFF Multi-blixt sken LED E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E

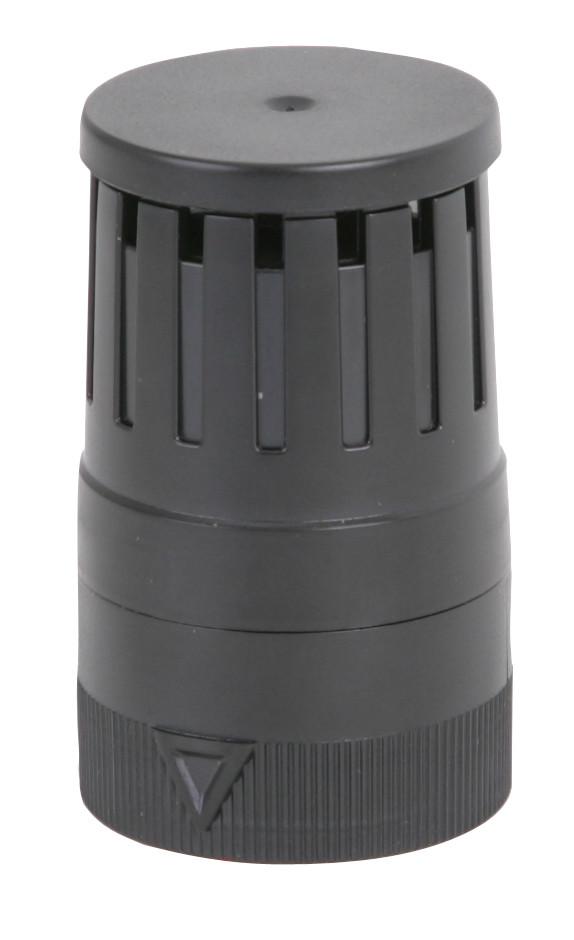

6 Summer Beställningsnr Typ Beskrivning Tontyp Volym spänningsområde Spänning Nom. ström ZDE Summer med intern switch Kontinuerlig 80 db 24 V AC/DC 39 ma eller pulserande +/-10 % ZDE Summer med intern switch Kontinuerlig 80 db 230/240 V AC 21 ma eller pulserande Tillbehör XIB Indikationsbord (passar XMR, ymr, ZMR) LWW Verktyg för byte av glödlampa Beställningsnr Typ Beskrivning Nominell spänning XIB Indikationsbord LWW Verktyg glödlampa GL12 Glödlampa BA 15d 24 V, 4 W GL16 Glödlampa BA 15d 230/240 V, 4 W

7 Kompletta ljustorn Med ett beställningsnummer är det nu möjligt att få ett komplett ljustorn! Tornet levereras komplett. Beställningsnummer E-nummer Beskrivning ECO40-Q ZMR-sockel 100 mm. ZDC grönt, rött och orange fast ljus. 24 V ECO40-Q ZMR-sockel 100 mm. ZDC grönt och rött fast ljus. 24 V ECO40-Q ZMR-sockel 100 mm. ZDC grönt, rött, orange och blått fast ljus. 24 V ECO40-Q ZMR-sockel 100 mm. ZDC grönt, rött och orange fast ljus + summer. 24 V ECO40-Q ZMR-sockel 100 mm. ZDC grönt, rött och orange fast ljus + summer. 230 V ECO40-Q01 ECO40-Q02 ECO40-Q05 ECO40-Q31 ECO40-Q81
