HYTT- DETALJER. Backspeglar Övrigt. Grupp

Transkript

1 HYTT- DETALJER Lås Gummi Backspeglar Övrigt Grupp B1 B2 B3 B9

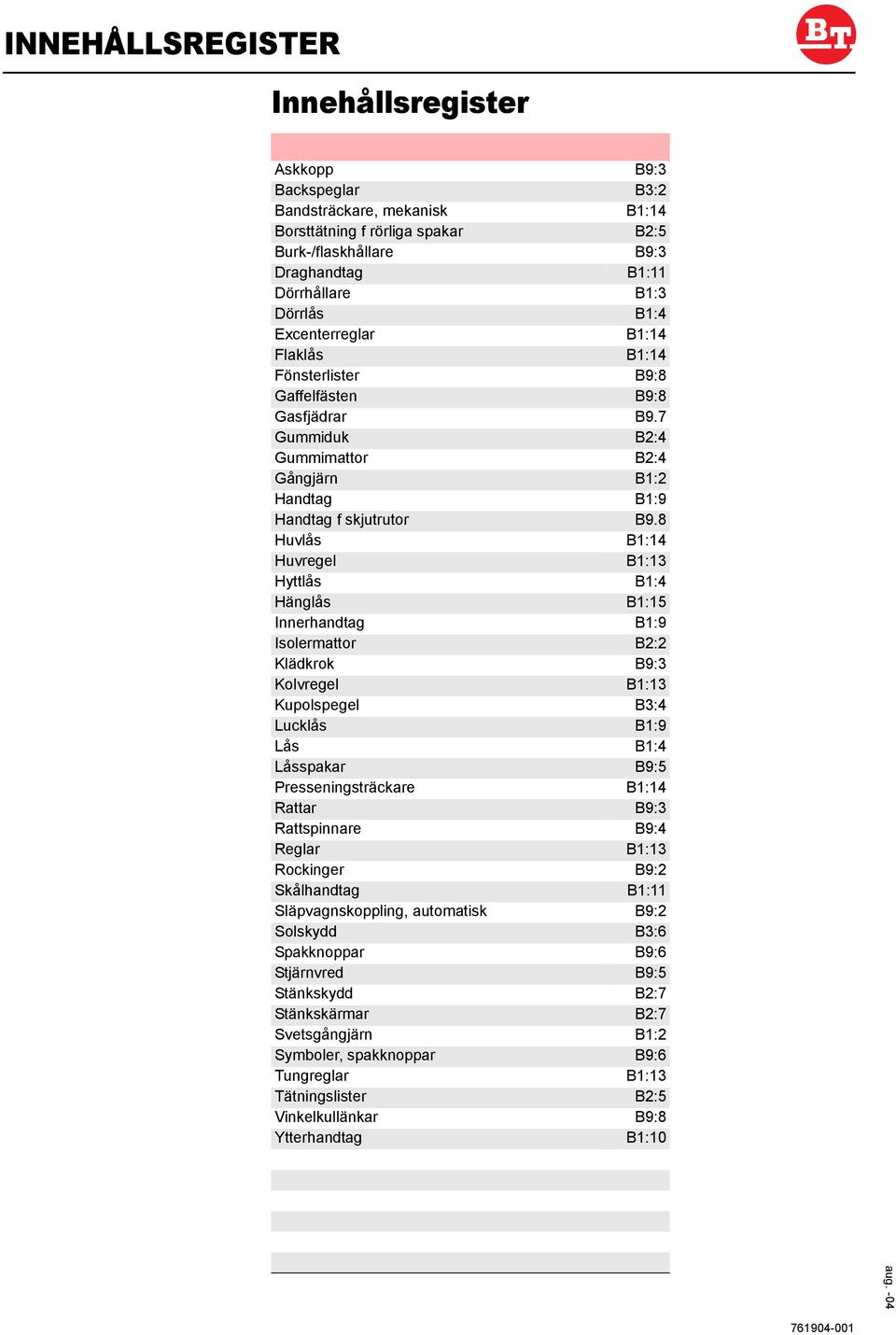

2 INNEHÅLLSREGISTER Innehållsregister Sidnr Askkopp B9:3 Backspeglar B3:2 Bandsträckare, mekanisk B1:14 Borsttätning f rörliga spakar B2:5 Burk-/flaskhållare B9:3 Draghandtag B1:11 Dörrhållare B1:3 Dörrlås B1:4 Excenterreglar B1:14 Flaklås B1:14 Fönsterlister B9:8 Gaffelfästen B9:8 Gasfjädrar B9.7 Gummiduk B2:4 Gummimattor B2:4 Gångjärn B1:2 Handtag B1:9 Handtag f skjutrutor B9.8 Huvlås B1:14 Huvregel B1:13 Hyttlås B1:4 Hänglås B1:15 Innerhandtag B1:9 Isolermattor B2:2 Klädkrok B9:3 Kolvregel B1:13 Kupolspegel B3:4 Lucklås B1:9 Lås B1:4 Låsspakar B9:5 Presseningsträckare B1:14 Rattar B9:3 Rattspinnare B9:4 Reglar B1:13 Rockinger B9:2 Skålhandtag B1:11 Släpvagnskoppling, automatisk B9:2 Solskydd B3:6 Spakknoppar B9:6 Stjärnvred B9:5 Stänkskydd B2:7 Stänkskärmar B2:7 Svetsgångjärn B1:2 Symboler, spakknoppar B9:6 Tungreglar B1:13 Tätningslister B2:5 Vinkelkullänkar B9:8 Ytterhandtag B1:10 aug. -04

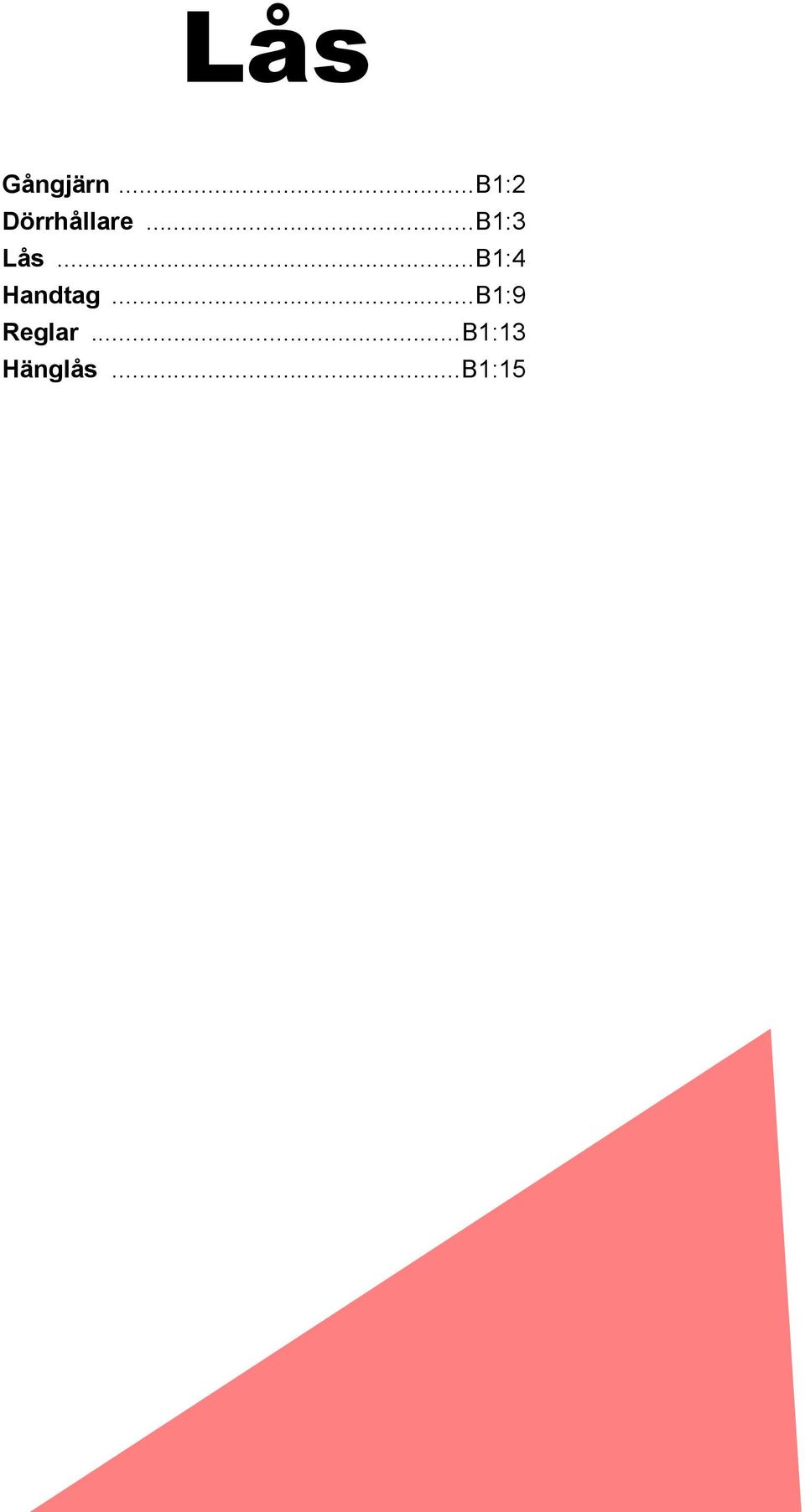

3 Lås Gångjärn...B1:2 Dörrhållare...B1:3 Lås...B1:4 Handtag...B1:9 Reglar...B1:13 Hänglås...B1:15

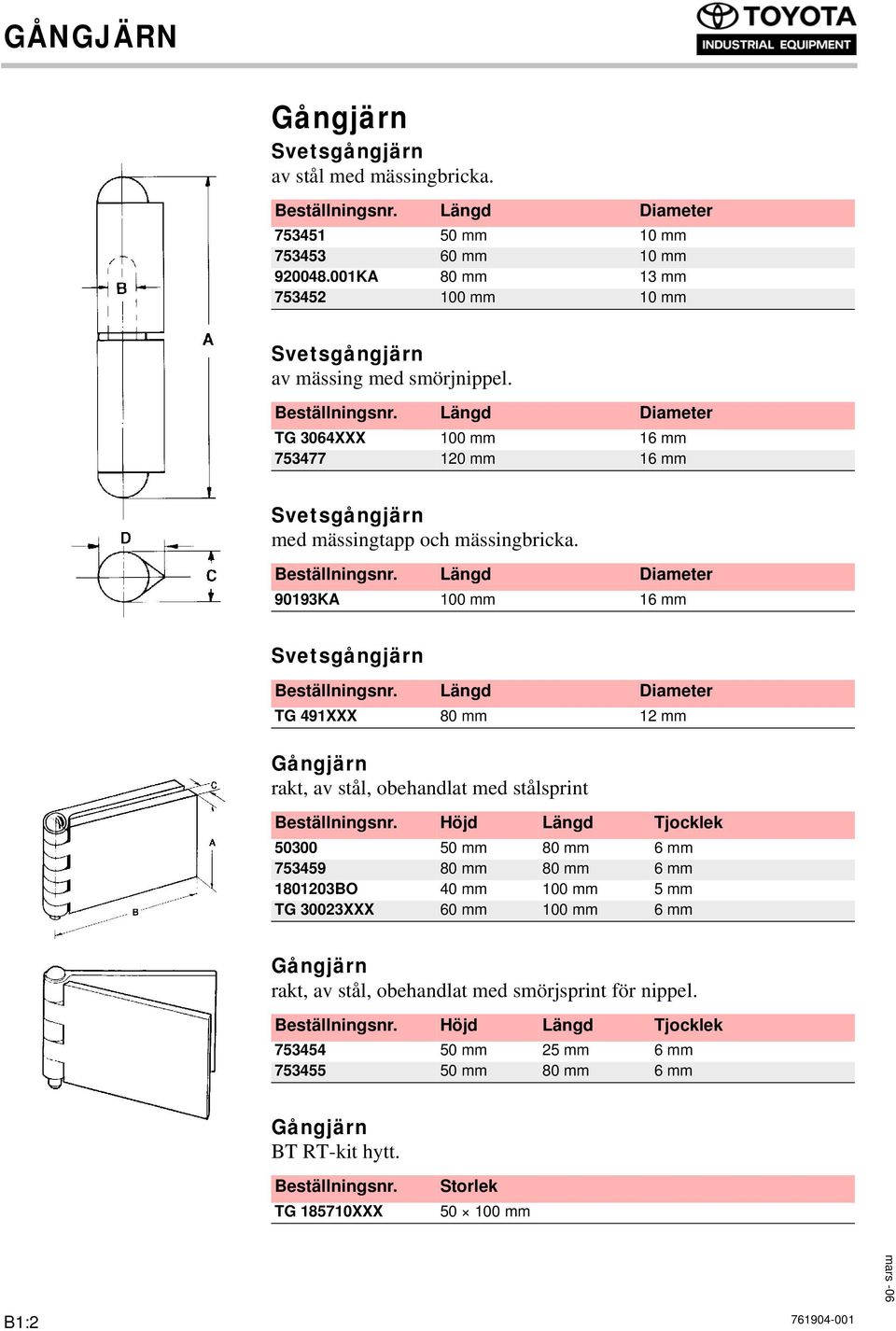

4 GÅNGJÄRN Lås Gångjärn Svetsgångjärn av stål med mässingbricka. Längd Diameter mm 10 mm mm 10 mm KA 80 mm 13 mm mm 10 mm Svetsgångjärn av mässing med smörjnippel. Längd Diameter TG 3064XXX 100 mm 16 mm mm 16 mm Svetsgångjärn med mässingtapp och mässingbricka. Längd Diameter 90193KA 100 mm 16 mm Svetsgångjärn Längd Diameter TG 491XXX 80 mm 12 mm Gångjärn rakt, av stål, obehandlat med stålsprint Höjd Längd Tjocklek mm 80 mm 6 mm mm 80 mm 6 mm BO 40 mm 100 mm 5 mm TG 30023XXX 60 mm 100 mm 6 mm Gångjärn rakt, av stål, obehandlat med smörjsprint för nippel. Höjd Längd Tjocklek mm 25 mm 6 mm mm 80 mm 6 mm Gångjärn BT RT-kit hytt. TG XXX Storlek mm B1:2 mars -06

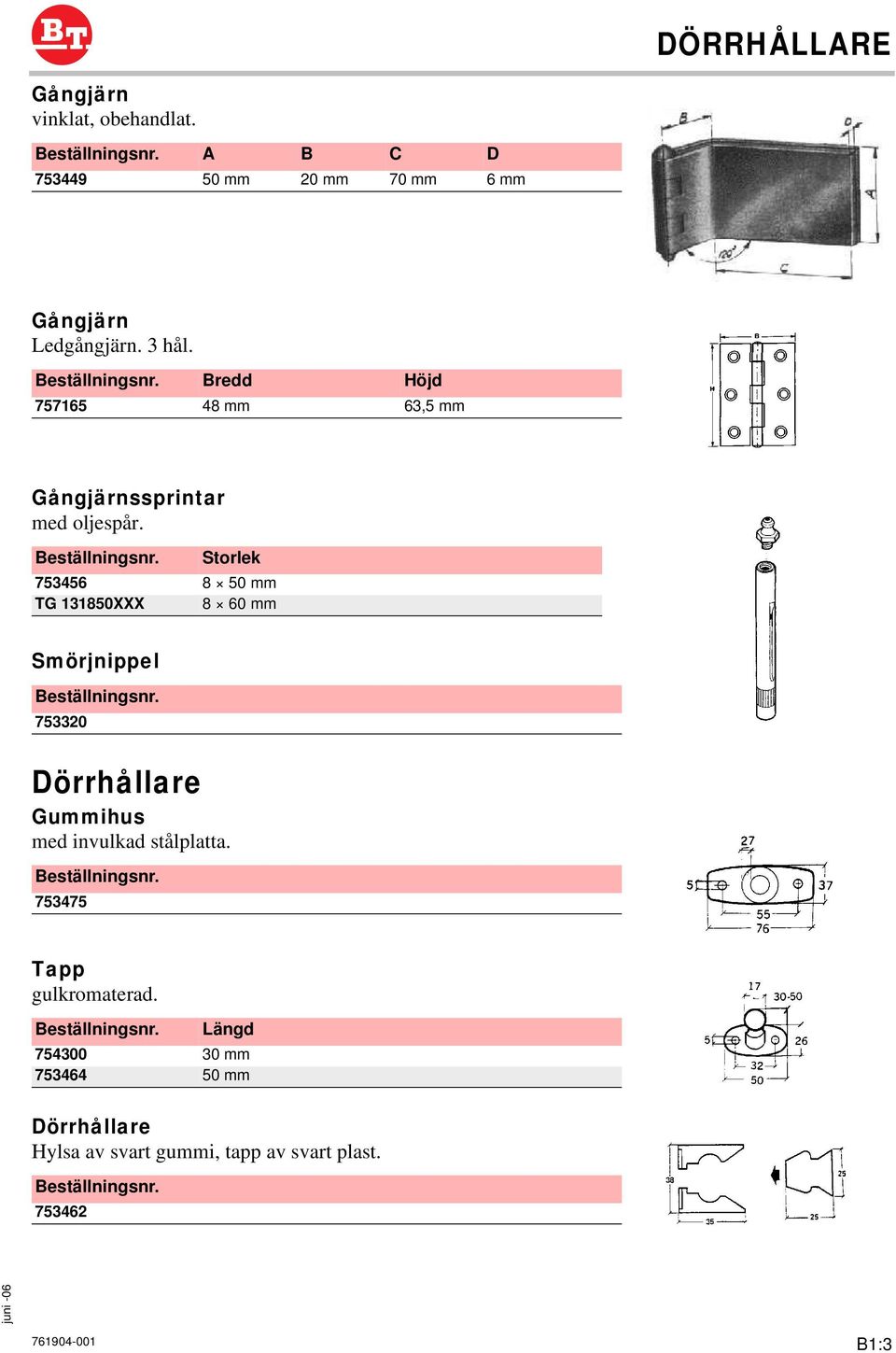

5 DÖRRHÅLLARE Gångjärn vinklat, obehandlat. A B C D mm 20 mm 70 mm 6 mm Gångjärn Ledgångjärn. 3 hål. Bredd Höjd mm 63,5 mm Gångjärnssprintar med oljespår. Storlek mm TG XXX 8 60 mm Smörjnippel Dörrhållare Gummihus med invulkad stålplatta Tapp gulkromaterad. Längd mm mm Dörrhållare Hylsa av svart gummi, tapp av svart plast juni -06 B1:3

6 LÅS Tapp av polerad lättmetall. Längd mm mm Hus av lättmetall, mm Gummidetalj Dörrhållare med mm gummistropp med vävinlägg Gummistropp enbart Lås Lås utanpåliggande, i svart lackerat stål. Försedd med invändig regling. Mått: mm. Bleck 44 mm, kolv 33 mm, tapp 8 mm. (Bo-Bo hytt) KA Fjäder Innerhandtag 110 mm, förnicklat utan bleck B1:4 juli -08

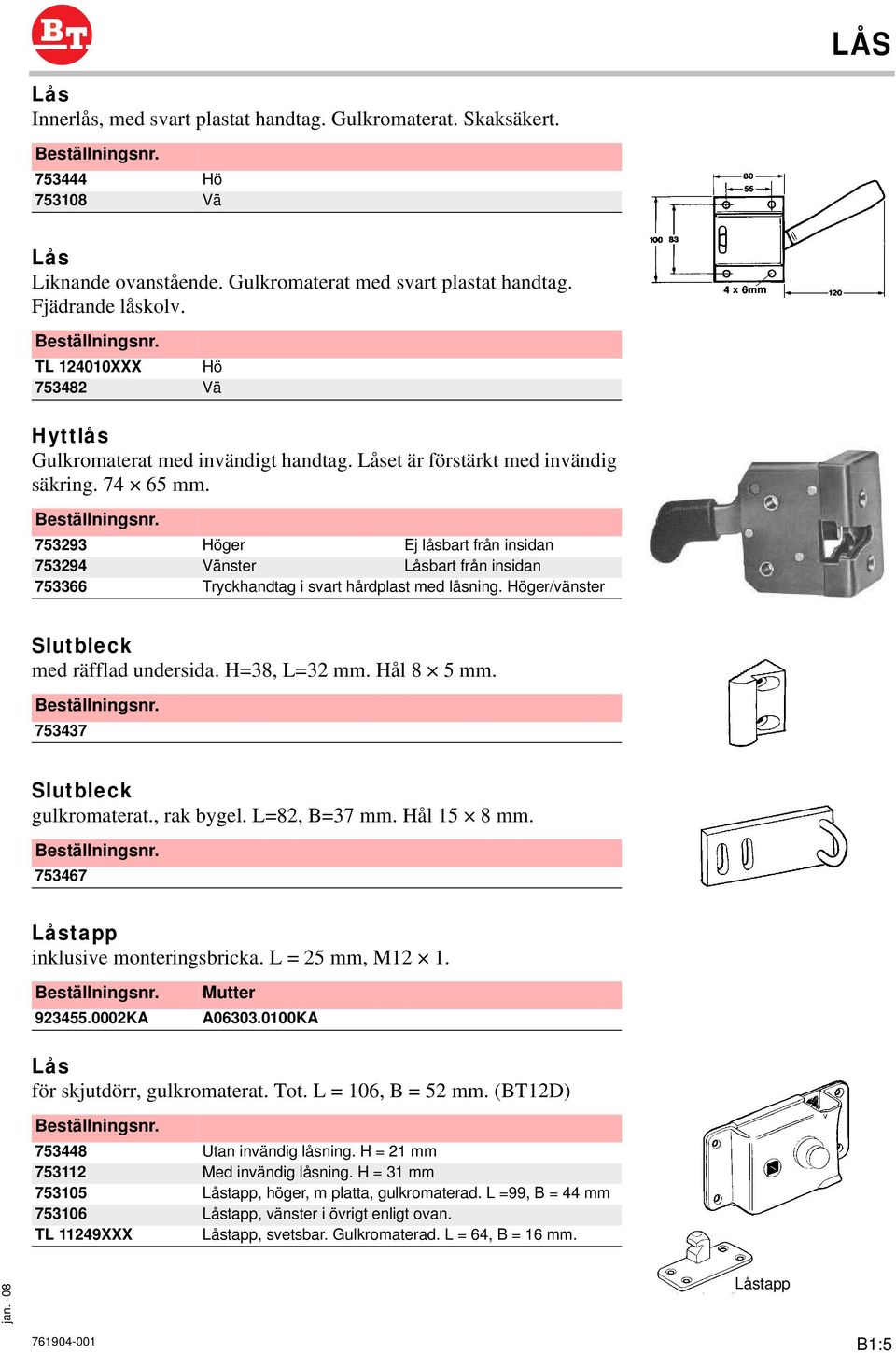

7 LÅS Lås Innerlås, med svart plastat handtag. Gulkromaterat. Skaksäkert Hö Vä Lås Liknande ovanstående. Gulkromaterat med svart plastat handtag. Fjädrande låskolv. TL XXX Hö Vä Hyttlås Gulkromaterat med invändigt handtag. Låset är förstärkt med invändig säkring mm Höger Ej låsbart från insidan Vänster Låsbart från insidan Tryckhandtag i svart hårdplast med låsning. Höger/vänster Slutbleck med räfflad undersida. H=38, L=32 mm. Hål 8 5 mm Slutbleck gulkromaterat., rak bygel. L=82, B=37 mm. Hål 15 8 mm Låstapp inklusive monteringsbricka. L = 25 mm, M KA Mutter A KA Lås för skjutdörr, gulkromaterat. Tot. L = 106, B = 52 mm. (BT12D) Utan invändig låsning. H = 21 mm Med invändig låsning. H = 31 mm Låstapp, höger, m platta, gulkromaterad. L =99, B = 44 mm Låstapp, vänster i övrigt enligt ovan. TL 11249XXX Låstapp, svetsbar. Gulkromaterad. L = 64, B = 16 mm. jan. -08 Låstapp B1:5

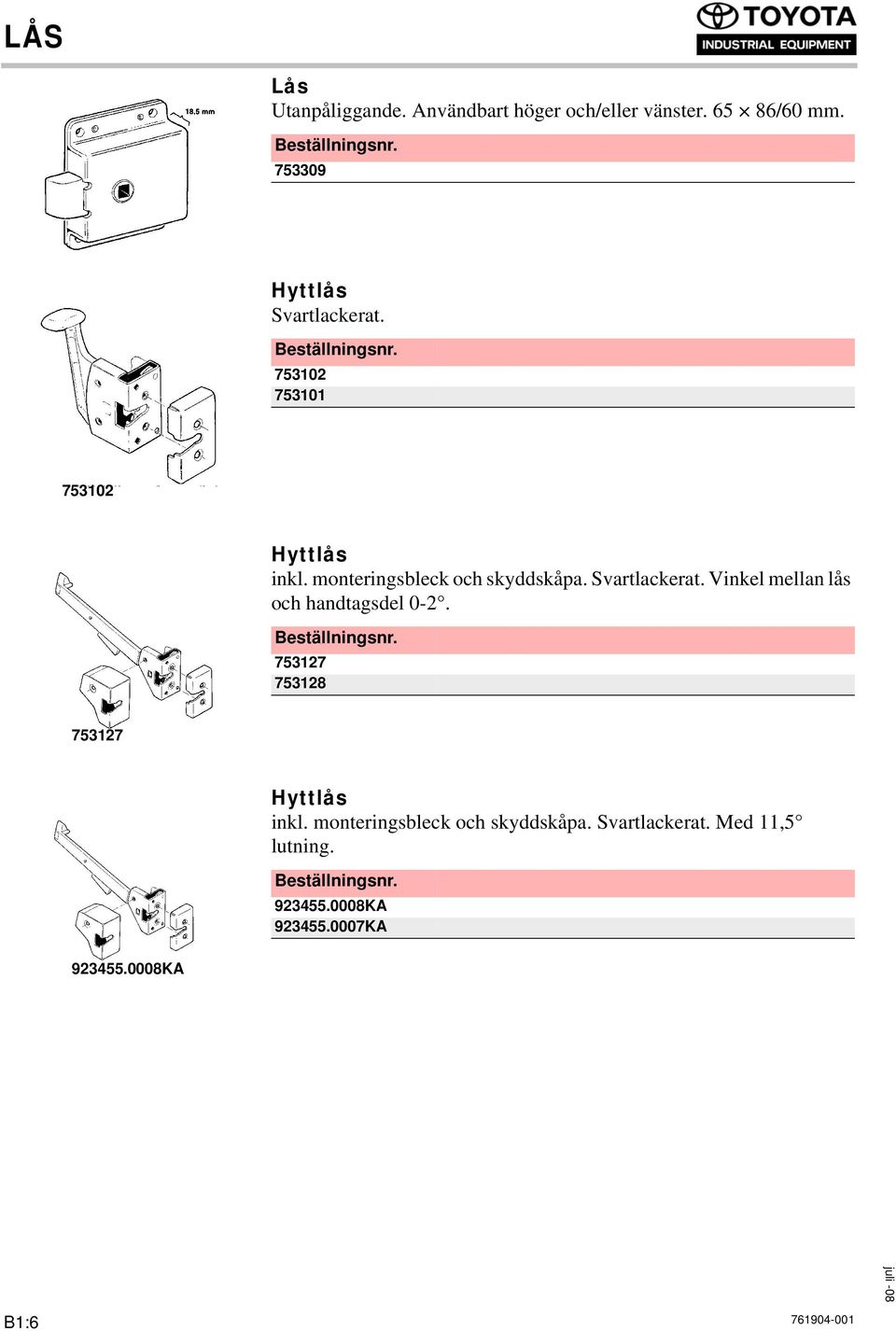

8 LÅS Lås Utanpåliggande. Användbart höger och/eller vänster /60 mm Hyttlås Svartlackerat Hyttlås inkl. monteringsbleck och skyddskåpa. Svartlackerat. Vinkel mellan lås och handtagsdel Hyttlås inkl. monteringsbleck och skyddskåpa. Svartlackerat. Med 11,5 lutning KA KA KA B1:6 juli -08

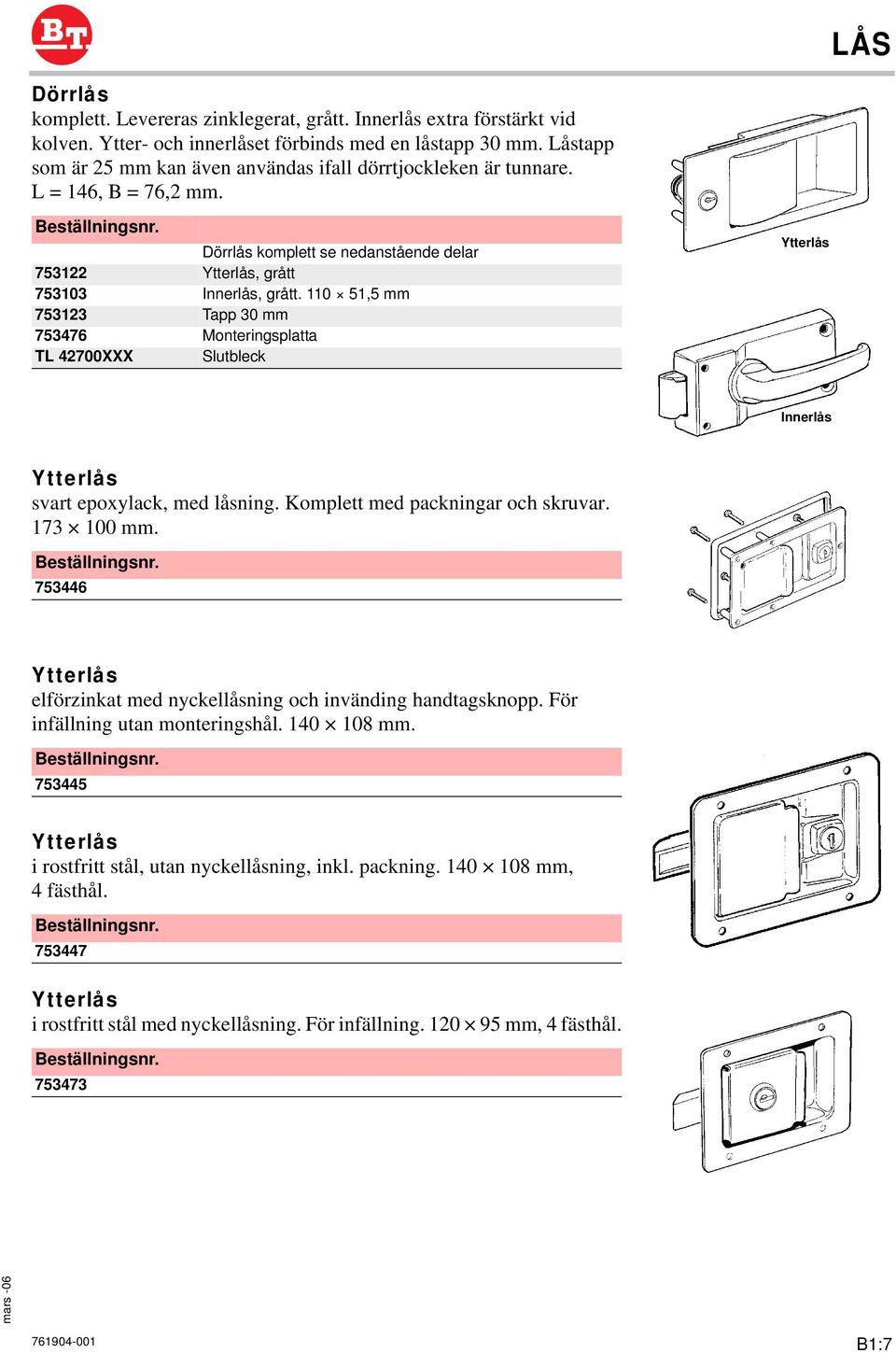

9 LÅS Dörrlås komplett. Levereras zinklegerat, grått. Innerlås extra förstärkt vid kolven. Ytter- och innerlåset förbinds med en låstapp 30 mm. Låstapp som är 25 mm kan även användas ifall dörrtjockleken är tunnare. L = 146, B = 76,2 mm. Dörrlås komplett se nedanstående delar Ytterlås, grått Innerlås, grått ,5 mm Tapp 30 mm Monteringsplatta TL 42700XXX Slutbleck Ytterlås Innerlås Ytterlås svart epoxylack, med låsning. Komplett med packningar och skruvar mm Ytterlås elförzinkat med nyckellåsning och invänding handtagsknopp. För infällning utan monteringshål mm Ytterlås i rostfritt stål, utan nyckellåsning, inkl. packning mm, 4 fästhål Ytterlås i rostfritt stål med nyckellåsning. För infällning mm, 4 fästhål mars -06 B1:7

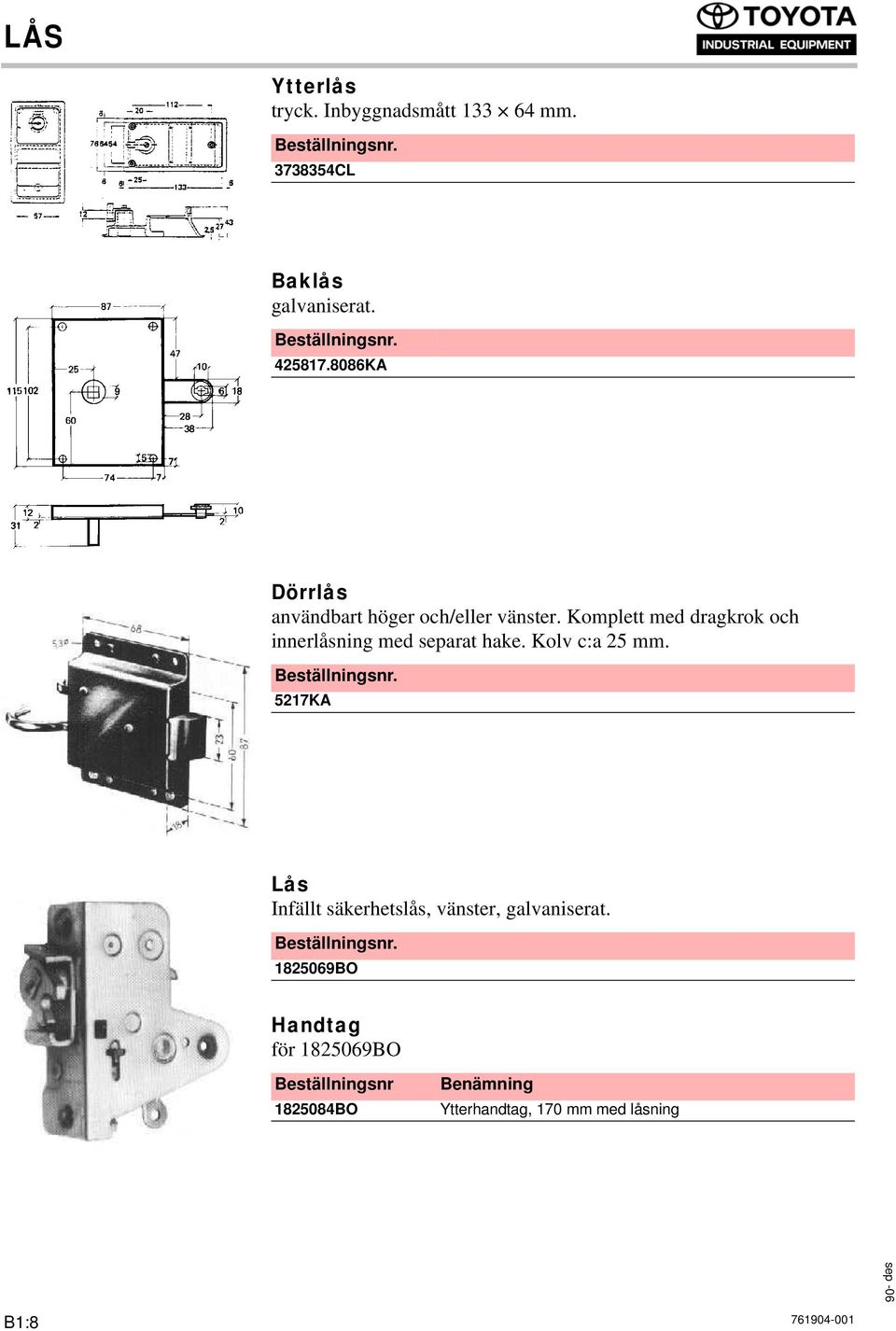

10 LÅS Ytterlås tryck. Inbyggnadsmått mm CL Baklås galvaniserat KA Dörrlås användbart höger och/eller vänster. Komplett med dragkrok och innerlåsning med separat hake. Kolv c:a 25 mm. 5217KA Lås Infällt säkerhetslås, vänster, galvaniserat BO Handtag för BO Beställningsnr BO Benämning Ytterhandtag, 170 mm med låsning B1:8 sep -06

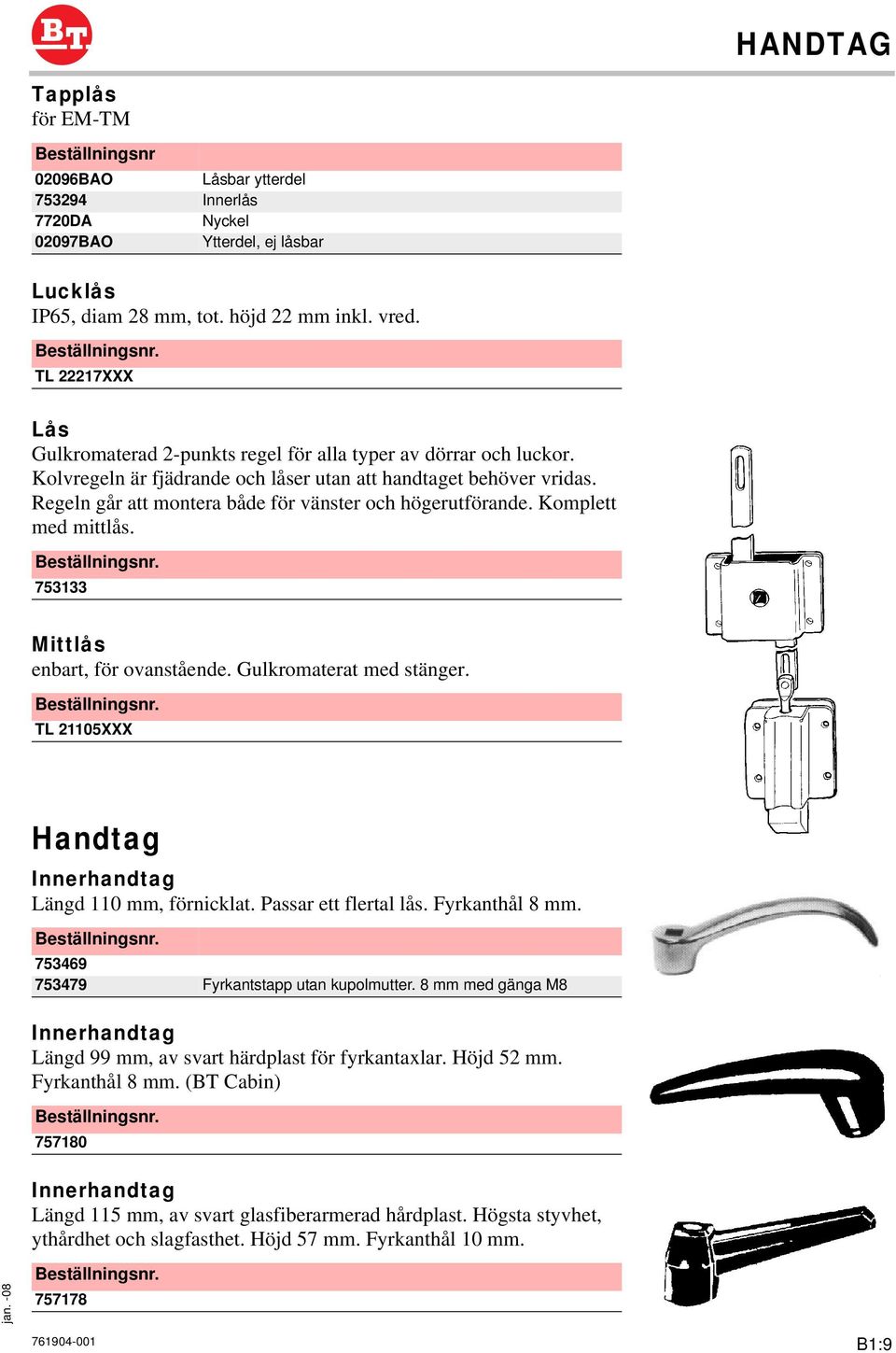

11 HANDTAG Tapplås för EM-TM Beställningsnr 02096BAO Låsbar ytterdel Innerlås 7720DA Nyckel 02097BAO Ytterdel, ej låsbar Lucklås IP65, diam 28 mm, tot. höjd 22 mm inkl. vred. TL 22217XXX Lås Gulkromaterad 2-punkts regel för alla typer av dörrar och luckor. Kolvregeln är fjädrande och låser utan att handtaget behöver vridas. Regeln går att montera både för vänster och högerutförande. Komplett med mittlås Mittlås enbart, för ovanstående. Gulkromaterat med stänger. TL 21105XXX Handtag Innerhandtag Längd 110 mm, förnicklat. Passar ett flertal lås. Fyrkanthål 8 mm Fyrkantstapp utan kupolmutter. 8 mm med gänga M8 Innerhandtag Längd 99 mm, av svart härdplast för fyrkantaxlar. Höjd 52 mm. Fyrkanthål 8 mm. (BT Cabin) Innerhandtag Längd 115 mm, av svart glasfiberarmerad hårdplast. Högsta styvhet, ythårdhet och slagfasthet. Höjd 57 mm. Fyrkanthål 10 mm. jan B1:9

12 HANDTAG Ytterhandtag Tryckhandtag med låsning. Längd 170 mm, total höjd 50 mm. Beställningsnr BO Ytterhandtag Tryckhandtag av svart plast med låsning. Längd 180 mm Ytterhandtag Tryckhandtag i svart hårdplast med låsning. Längd 174 mm Ytterhandtag Förkromat utan låsning och skål. Längd 110 mm. (BT Cabin.) Ytterhandtag Förkromat med låsning och utan skål. Längd 110 mm. (BT Cabin) Ytterhandtag Förkromat med låsning. Längd 113 mm, höjd 44 mm. Fyrkantstapp 8 mm. (IR Hesten) Ytterhandtag Förkromat utan låsning. Längd 113 mm, höjd 44 mm. Fyrkantstapp 8 mm KA Ytterhandtag Förkromat med låsning. Längd 115 mm, fast bricka, skruvavstånd 45 mm, fyrkanttapp 8 mm, håldiameter 5 mm. Total höjd 52 mm. B1: febr. -07

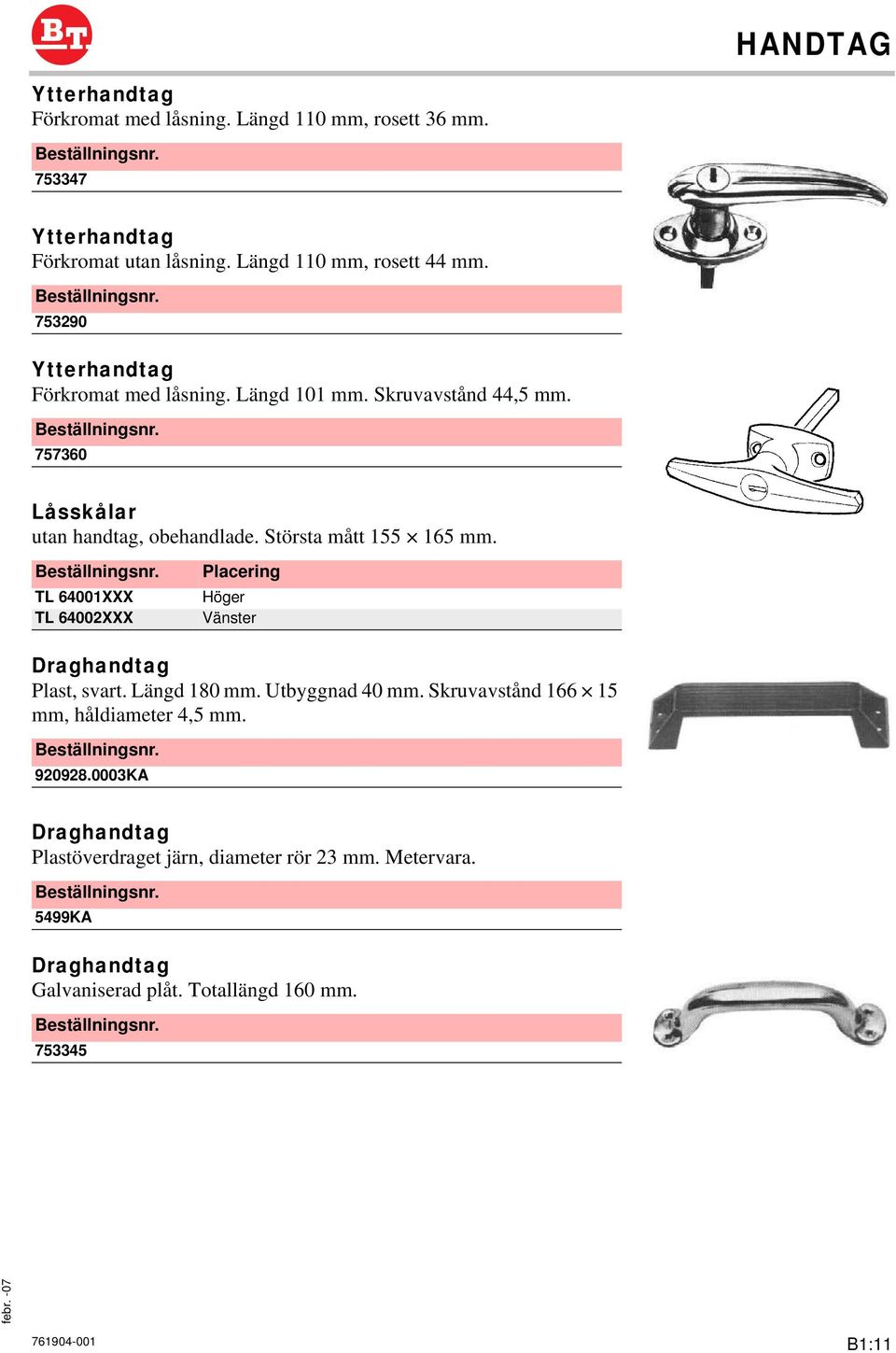

13 HANDTAG Ytterhandtag Förkromat med låsning. Längd 110 mm, rosett 36 mm Ytterhandtag Förkromat utan låsning. Längd 110 mm, rosett 44 mm Ytterhandtag Förkromat med låsning. Längd 101 mm. Skruvavstånd 44,5 mm Låsskålar utan handtag, obehandlade. Största mått mm. TL 64001XXX TL 64002XXX Placering Höger Vänster Draghandtag Plast, svart. Längd 180 mm. Utbyggnad 40 mm. Skruvavstånd mm, håldiameter 4,5 mm KA Draghandtag Plastöverdraget järn, diameter rör 23 mm. Metervara. 5499KA Draghandtag Galvaniserad plåt. Totallängd 160 mm febr. -07 B1:11

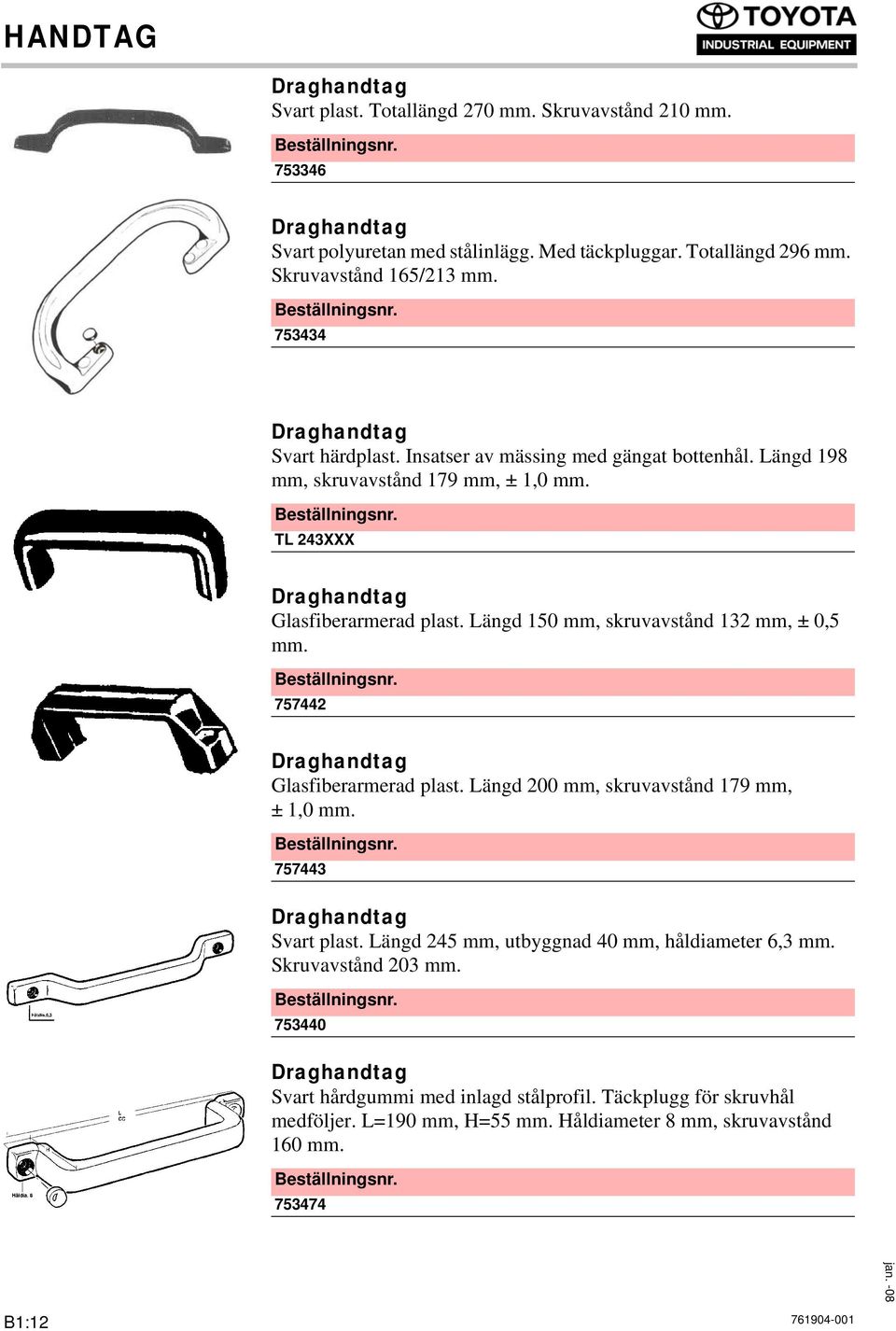

14 HANDTAG Draghandtag Svart plast. Totallängd 270 mm. Skruvavstånd 210 mm Draghandtag Svart polyuretan med stålinlägg. Med täckpluggar. Totallängd 296 mm. Skruvavstånd 165/213 mm Draghandtag Svart härdplast. Insatser av mässing med gängat bottenhål. Längd 198 mm, skruvavstånd 179 mm, ± 1,0 mm. TL 243XXX Draghandtag Glasfiberarmerad plast. Längd 150 mm, skruvavstånd 132 mm, ± 0,5 mm Draghandtag Glasfiberarmerad plast. Längd 200 mm, skruvavstånd 179 mm, ± 1,0 mm Draghandtag Svart plast. Längd 245 mm, utbyggnad 40 mm, håldiameter 6,3 mm. Skruvavstånd 203 mm Draghandtag Svart hårdgummi med inlagd stålprofil. Täckplugg för skruvhål medföljer. L=190 mm, H=55 mm. Håldiameter 8 mm, skruvavstånd 160 mm B1:12 jan. -08

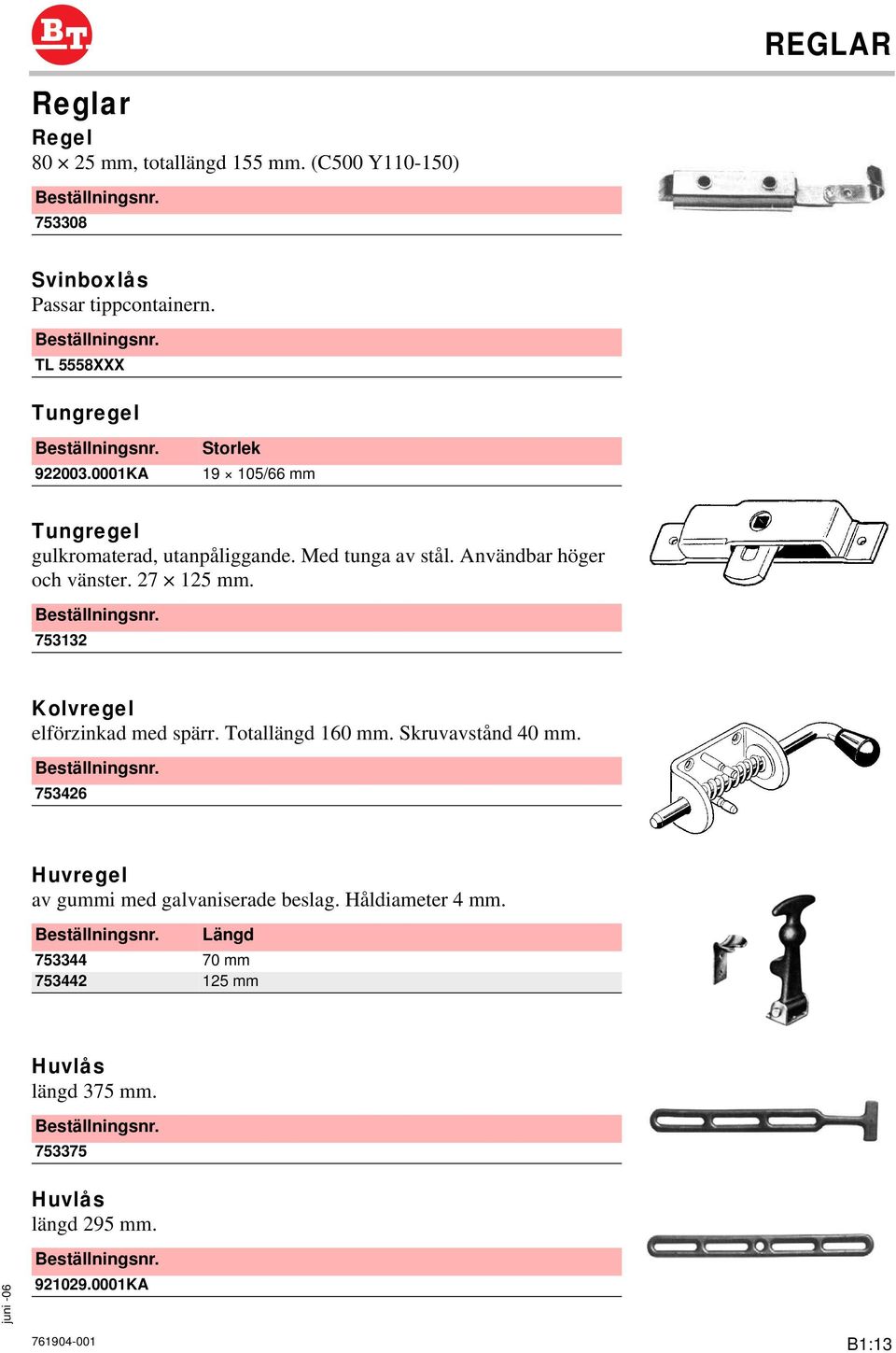

15 REGLAR Reglar Regel mm, totallängd 155 mm. (C500 Y ) Svinboxlås Passar tippcontainern. TL 5558XXX Tungregel KA Storlek /66 mm Tungregel gulkromaterad, utanpåliggande. Med tunga av stål. Användbar höger och vänster mm Kolvregel elförzinkad med spärr. Totallängd 160 mm. Skruvavstånd 40 mm Huvregel av gummi med galvaniserade beslag. Håldiameter 4 mm. Längd mm mm Huvlås längd 375 mm Huvlås längd 295 mm. juni KA B1:13

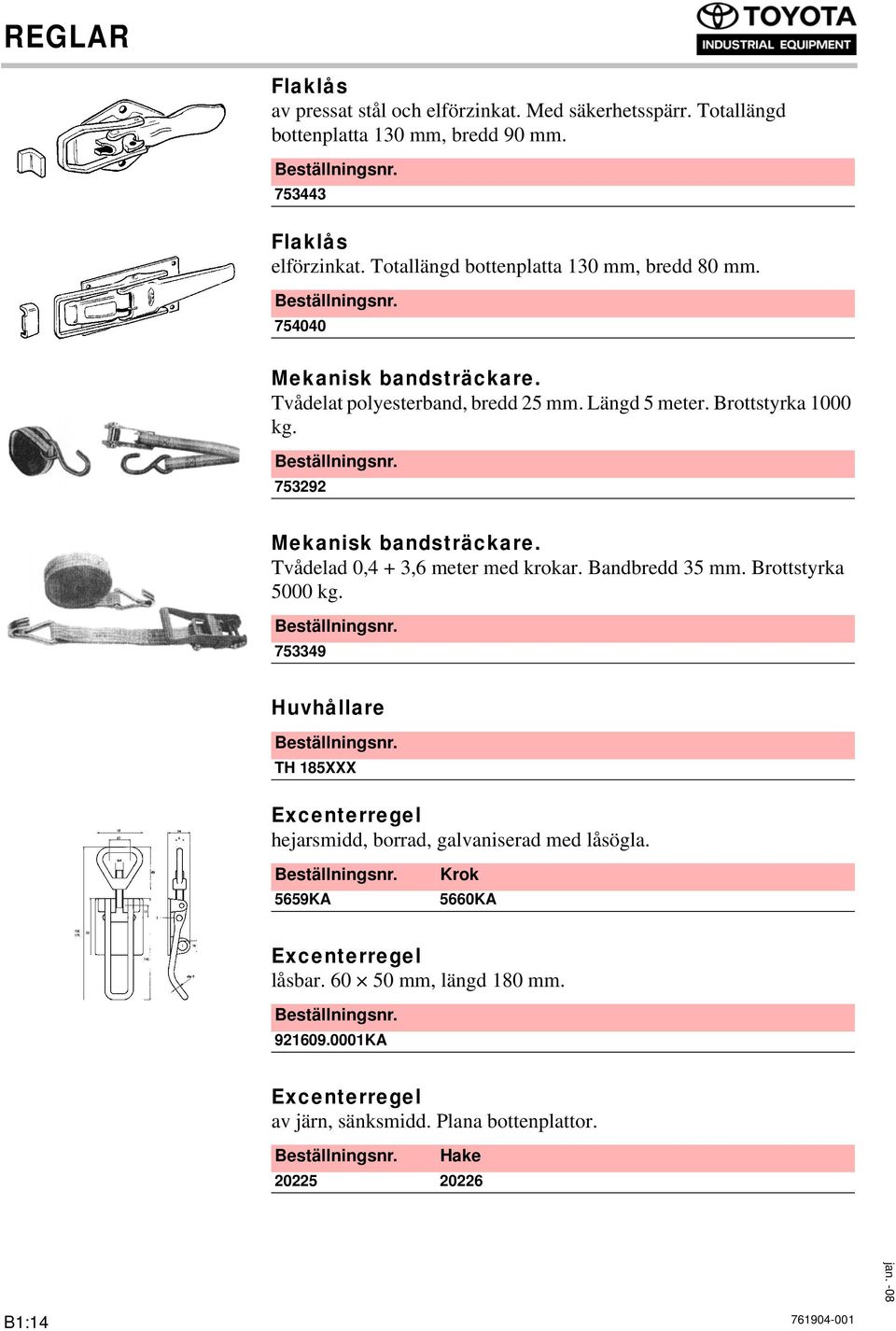

16 REGLAR Flaklås av pressat stål och elförzinkat. Med säkerhetsspärr. Totallängd bottenplatta 130 mm, bredd 90 mm Flaklås elförzinkat. Totallängd bottenplatta 130 mm, bredd 80 mm Mekanisk bandsträckare. Tvådelat polyesterband, bredd 25 mm. Längd 5 meter. Brottstyrka 1000 kg Mekanisk bandsträckare. Tvådelad 0,4 + 3,6 meter med krokar. Bandbredd 35 mm. Brottstyrka 5000 kg Huvhållare TH 185XXX Excenterregel hejarsmidd, borrad, galvaniserad med låsögla. 5659KA Krok 5660KA Excenterregel låsbar mm, längd 180 mm KA Excenterregel av järn, sänksmidd. Plana bottenplattor. Hake B1:14 jan. -08

17 HÄNGLÅS Excenterregel obehandlad, oborrad. L = mm Excenterregel hejarsmidd. Obehandlad. Längd Platta TR 919XXX 110 mm mm Med låsögla Krok till TR 919 Hakar Beställningsnr Storlek TH 81500XXX mm Elförzinkad mm TL 81100XXX mm Obehandlad, oborrad Hänglås Hänglås runt, diameter 30 mm, tjocklek 15 mm. Bygel 4,5 mm. 1 nyckel medföljer. TH 50XXX Hänglås Bredd 50 mm, bygelhöjd 25 mm. Bygel 7 mm. 2 nycklar medföljer sep -06 B1:15

18 ETT KOMPLETT TRUCKSORTIMENT Ett komplett trucksortiment Truckar från BT, Toyota, DanTruck och SMV, samt terminaltraktorer från MAFI Vårt sortiment rymmer allt från våra egna manuella lyftvagnar till SMVs stora gaffeltruckar och reach stackers. Det betyder att våra kunder alltid kan få den rätta trucken för varje användningsområde från oss. Vårt egna produktprogram är marknadsledande inom såväl manuella som eldrivna lagertruckar för produktion, lager och distribution inomhus. Sortimentet omfattar olika sorters lyftvagnar, ledtruckar, stå- och sittruckar, en komplett serie staplare, skjutstativtruckar, fyrvägstruckar, låg-, medium- och högplocktruckar samt smalgångstruckar. Utöver egna truckar har vi också hela programmet av motviktstruckar från Toyota, DanTruck och SMV samt terminaltraktorer från MAFI. B1:16

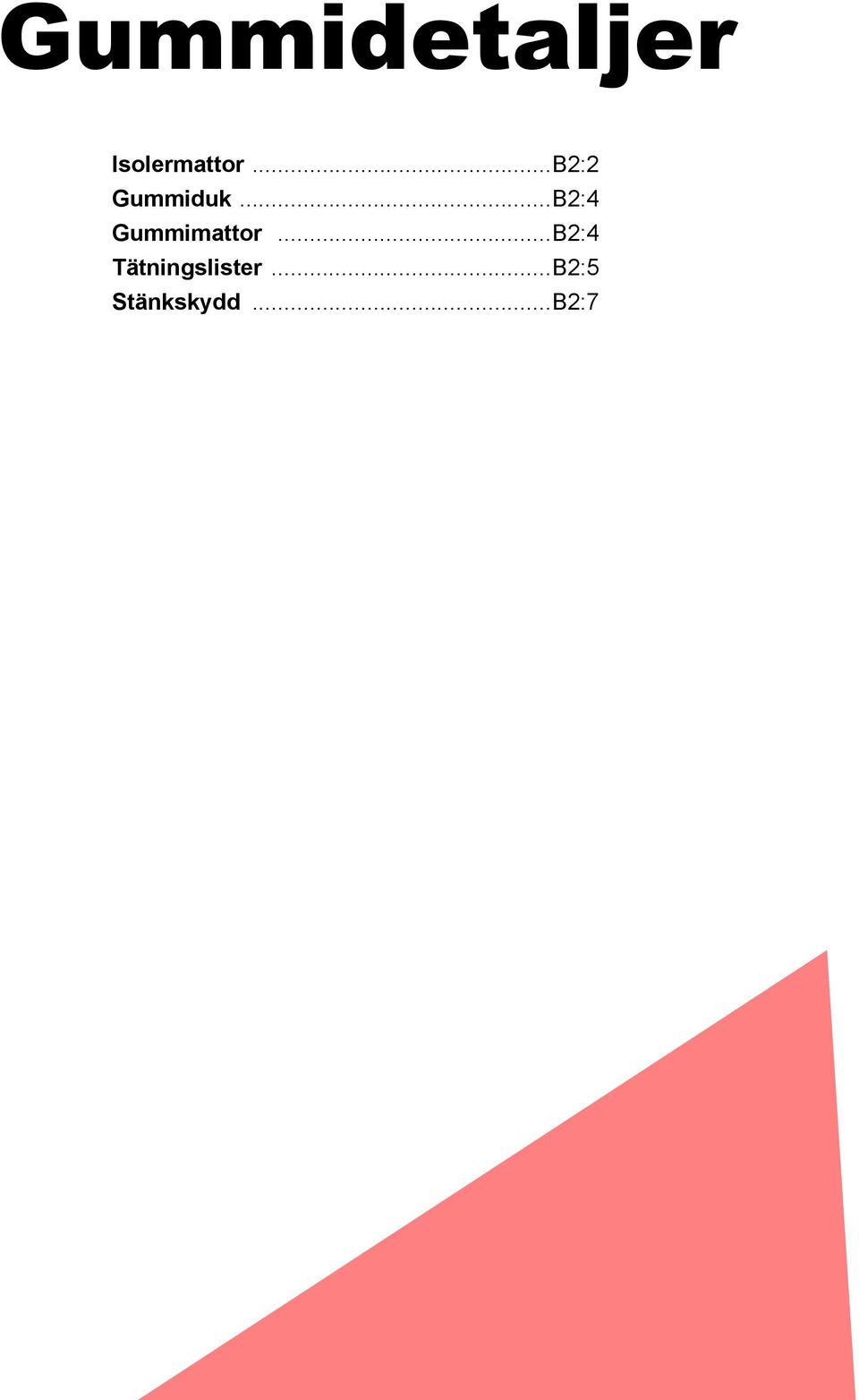

19 Gummidetaljer Isolermattor...B2:2 Gummiduk...B2:4 Gummimattor...B2:4 Tätningslister...B2:5 Stänkskydd...B2:7

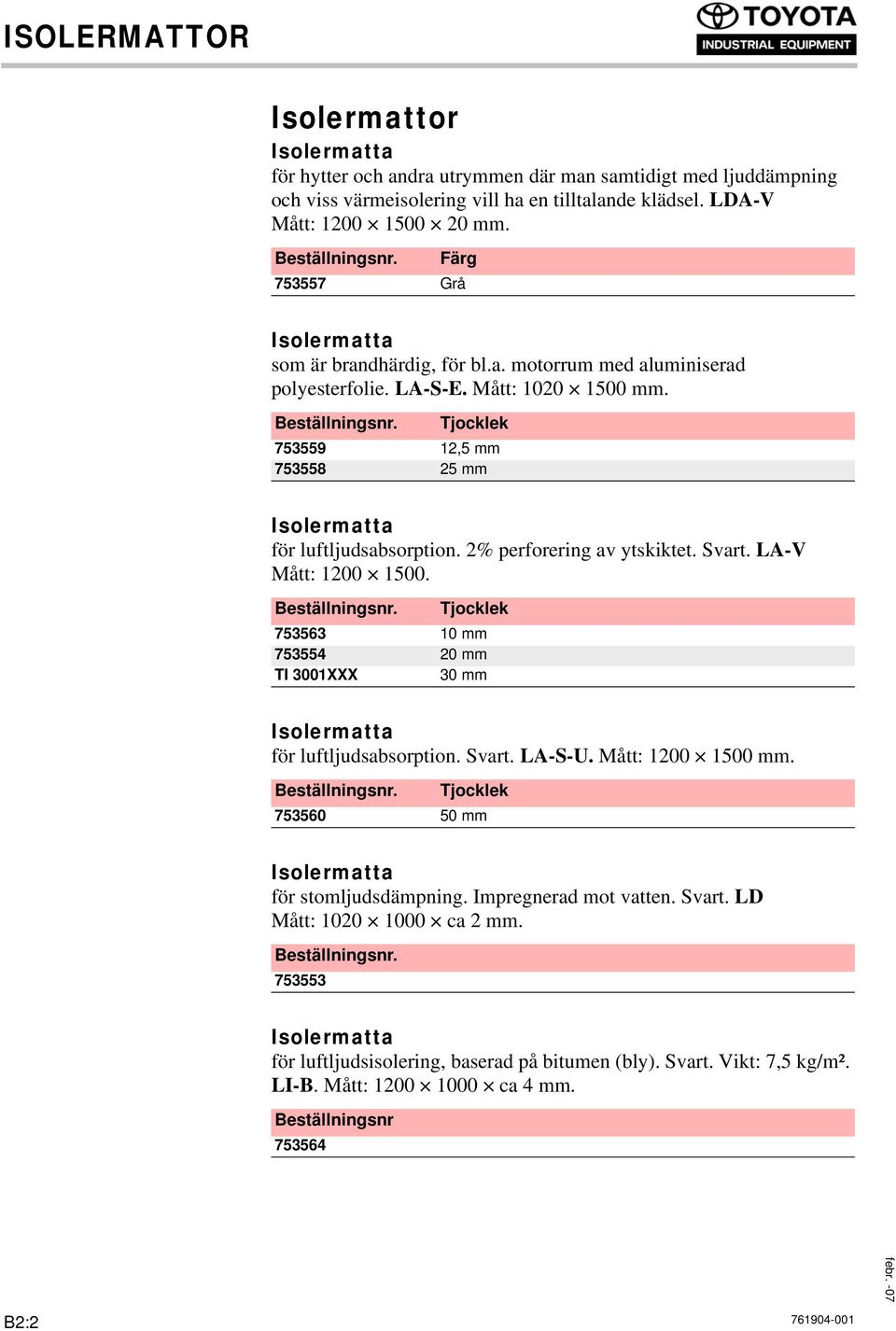

20 ISOLERMATTOR Gummidetaljer Isolermattor Isolermatta för hytter och andra utrymmen där man samtidigt med ljuddämpning och viss värmeisolering vill ha en tilltalande klädsel. LDA-V Mått: mm. Färg Grå Isolermatta som är brandhärdig, för bl.a. motorrum med aluminiserad polyesterfolie. LA-S-E. Mått: mm. Tjocklek ,5 mm mm Isolermatta för luftljudsabsorption. 2% perforering av ytskiktet. Svart. LA-V Mått: Tjocklek mm mm TI 3001XXX 30 mm Isolermatta för luftljudsabsorption. Svart. LA-S-U. Mått: mm. Tjocklek mm Isolermatta för stomljudsdämpning. Impregnerad mot vatten. Svart. LD Mått: ca 2 mm Isolermatta för luftljudsisolering, baserad på bitumen (bly). Svart. Vikt: 7,5 kg/m². LI-B. Mått: ca 4 mm. Beställningsnr B2:2 febr. -07

21 ISOLERMATTOR Isolermatta för stomljudsdämpning (durkmatta). Används tillsammans med Svart. Vikt: 7,5 kg/m². A-I-BSl. Mått: mm Isolermatta grå. Mått: mm. TI 300XXX Förklaring av fetstil Förkortning L D A I V S E U LÄ B Sl Betydelse Självhäftande limskikt Stomljudsdämpande matta Absorptionsmaterial Ljudisoleringsmatta PVC-folie Svårantändlig Aluminiserad polyesterfolie Polyuretanfolie Läderpräglad Bitumen (bly) Slitskikt Tape aluminiserad, för och Bredd 50 mm, längd 30 meter febr. -07 B2:3

22 GUMMIDUK Gummiduk av naturgummimaterial. Lämplig för packningar och mellanlägg på vilka inga större krav ställs på beständighet mot värme, oljor, kemikalier etc. Tål torr värme upp till +50 C och fuktig värme upp till +70 C. Beställningsnr Tjocklek Bredd mm 1375 mm Gummimattor Passar maskin Clark ECM/EPM 375, mm A 16794XXX Clark EM/TM 145 med hytt CL Clark EM/TM 145, lot 4200, CL Clark EM/TM 145, lot 4672, 4801 A 17874XXX Clark EM/TM 145, lot TG 4055XXX Clark C500 Y355, BT Cabin 1 TG 6080XXX Clark C500 Y685, BT Cabin 2 A 21072XXX Clark CEM/CTM, mm KA Kalmar LMV 3-42, tjocklek 5 mm, bredd 1400 mm Gummimatta smalräfflad, svart. Tjocklek 3 mm, b = 1200 mm Gummimatta bredräfflad, svart. Tjocklek 5 mm, b = 1200 mm Gummimatta slät. Tjocklek 6 mm, b = 600 mm. Kan även användas som stänkskydd Neoprenduk slät. Tjocklek 3 mm, b = 1400 mm Borsttätning för rörliga spakar. B2:4 Passar TT XXX EM/TM 145 TT XXX EM/TM mars -06

23 TÄTNINGSLISTER Tätningslister med cellstruktur. Bredd Tjocklek Anmärkning EPDM. Metervara EPDM. Metervara. Självhäftande TG 1510XXX med 2 hål = mjukare med 4 hål = mjukare TG 1016XXX EPDM-gummi TG 1020XXX EPDM-gummi TG 2030XXX Neoprengummi Krongummilist av svart EPDM-gummi med slutna celler och hud. En räfflad profil med flertätningsfunktion och glasfiberarmerad självhäftande tejp. Bredd Tjocklek Tätningslister Bredd Tjocklek Anmärkning TG 2465XXX Figur A KA Figur A ,5 19,5 Figur B ,5 9 Figur C Figur D Figur D A C B D Kantlist av PVC, armerad, klämmått 1,5-4 mm, svart BO Kantlist EPDM-gummi, svart, försedd med svampgummi profil för tätning mm Kantlist lika , men med rakare svampgummiprofil. TL XXX Kantskyddslist svart, klämmått 1,0-4,5 mm, höjd 14 mm. juli B2:5

24 TÄTNINGSLISTER Gummiprofil Mått KUN mm. Karosserilist Tätningslist KUN mm Killist av gummi för List för dubbelglasmontering. TG 506XXX B2:6 maj -07

25 STÄNKSKYDD Stänkskydd Stänkskydd tillverkad av gummi, med vulst. Monteras i aluminiumlist. GPM 12-20S Bredd Höjd A BAN A BAN A XXX Stänkskydd svart. 600 mm 6 mm. Metervara. Kan även användas som golvmatta Stänkskärm av svart HD-polyeten. Slagfast och elastisk även i sträng kyla, långlivad och korrosionsbeständig. Tål hårt bruk och är okänslig för oljor samt de flesta kemikalier. Skärmen tål temperaturskillnader från -50 C till +80 C. Vikt 4 kg. R B L = mm. (Bollnäs) BO Stänkskärm dito. R B L = mm jan. -08 B2:7

26 TOYOTA MATERIAL HANDLING SWEDEN Toyota Material Handling Sweden Vi säljer truckar, kunskap och service Toyota Material Handling Sweden (TMHSE) är en del av Toyota Industries som är världens största tillverkare av lagertruckar. Vi har ca 500 anställda och marknadsför truckar från BT, Toyota, DanTruck och SMV samt terminaltraktorer från MAFI. Med dessa kvalitetsmärken erbjuder vi marknadens mest kompletta produktprogram. Men vi säljer inte bara truckar, våra kunder får också del av vår kunskap om och mångårig erfarenhet av allt som rör intern materialhantering. Allt viktigare är att erbjuda kompletta hanteringslösningar med truck. Med våra 330 servicetekniker är TMHSE landets största rikstäckande serviceorganisation för truckar. B2:8

27 Backspeglar Backspeglar...B3:2 Solskydd...B3:6

28 BACKSPEGLAR Backspeglar Backspeglar Backspegel rektangulär. Konvext spegelglas. Grå aluminiumkåpa med universal fäste mm Backspegel Bygel Rör Backspegel avrundad, rektangulär. Plant spegelglas. Kåpa av aluminium lackerad med svart epoxylack. Sarg av svart PVC. Ställbart nylonfäste mm. DPM/GPM Backspegel Backspegel avrundad, rektangulär. Plant spegelglas. Kåpa av obehandlad aluminium, sarg av svart PVC mm. Glas mm Backspegel inkl. spegelarm Backspegel avrundad. Konvext spegelglas. Kåpa av aluminium, lackerad med svart epoxylack. Sarg av svart PVC. Klammerfäste för rör ø mm. 265 x 163 mm. Glas mm Backspegel Spegelglas, konvext mm. Spegelarm med ytterrör, innerrör och hylsa ø 16 mm L = mm. Backspegel avrundad. Konvext spegelglas. Kåpa av aluminium, lackerad med svart epoxylack. Sarg av gummi. Klammerfäste för rör ø mm. 266 x 163 mm. Glas mm med splitterskyddstape. BoBo-hytt Backspegel B3:2 juli -08

29 BACKSPEGLAR Backspegel avrundat. Plant spegelglas. Kåpa av aluminium, lackerad med svart epoxylack. Sarg av svart PVC. Klammerfäste för rör ø mm. 265 x 163 mm. Glas Backspegel KA Spegelglas, plant mm. Spegelarm med ytterrör, innerrör och hylsa ø 16 mm L = mm. Backspegel avrundad, rektangulär. Konvext spegelglas. Lackerad med svart epoxylack, kåpa av aluminium. Sarg av PVC. Klammerfäste för rör ø mm, med mutter. 315 x 225 mm. Glas Backspegel Spegelglas, konvext mm. Backspegel avrundad, rektangulär. Konvext spegelglas. Lackerad med svart epoxylack, kåpa av aluminium. Sarg av PVC. Klammerfäste för rör ø mm, med mutter. 315 x 225 mm. Glas mm Backspegel 12V Backspegel 24V Element 24V Backspegel avrundad, rektangulär. Plant spegelglas. Lackerad med svart epoxylack, kåpa av aluminium. Sarg av PVC. Klammerfäste för rör ø mm, med mutter mm. Glas mm. 5596KA Backspegel Backspegel rektangulär. Konvext spegelglas. Svart ABS plast. PVC sarg mm. Glas mm Backspegel juli -08 B3:3

30 BACKSPEGLAR Backspegel rektangulär. Kupigt spegelglas. Svart epoxylackerad metall med gummisarg. Försedd med hål för vindavvisare. Klammerfäste mm rör mm. Glas mm. Med ratt för justering Backspegel Backspegel rektangulär. Konvext spegelglas. Svart stål med gummisarg. Elvärmd 24V, 35W. För 22 mm rör mm. Glas mm Backspegel Kupolspegel 180. Svart aluminiumkåpa och monteringsfäste. 290 x 210 mm Kupolspegel Backspegel för BT. Benämning Maskin Spegel kompl. OPT Spegel CT1250E Mutter CT1250E Bygel CT1250E Rör CT1250E Skruv CT1250E Mutter CT1250E Bricka CT1250E Spegelbåge i förzinkat stål, diameter 16 mm, med fäste av friktionstyp. Passar alla fordonstyper med hålavstånd ca 465 mm och utbyggnad 360 mm B3:4 juli -08

31 SOLSKYDD Solskydd Solskydd svart, ställbart, skumgummistoppat solskydd av plast och förnicklade beslag. Plattans storlek mm, största höjd 270 mm Solskyddsgardin av svart galonväv. Bredd 480 mm, höjd 580 mm. CC fästhål = 540 mm Solskyddsgardin av svart galonväv. Bredd 720 mm, höjd 580 mm. CC fästhål = 780 mm Solskyddsgardiner Mått L B DA 09 facelift 1000 mm 900 mm DA 09 std hytt FLK 0103A 03717BAO front B 720 mm 03721BAO tak B 460 mm D0102FLK 450 mm SD SD klara sol juli -08 B3:5

32 Övrigt Automatisk släpvagnskoppling...b9:2 Klädkrok...B9:3 Askkopp...B9:3 Burk-/flaskhållare...B9:3 Rattar...B9:3 Rattspinnare...B9:4 Stjärnvred...B9:5 Låsspakar...B9:5 Spakknoppar...B9:6 Gasfjädrar...B9:7 Fönsterlister...B9:8

33 AUTOMATISK SLÄPVAGNSKOPPLING Övrigt Automatisk släpvagnskoppling Rockinger Typ 243 upp till 20 ton släpvagnskoppling. Benämning Koppling kompl. TD 57001XXX Dragögla Rockinger Typ 244 D upp till 5 ton maskinutrustning. Benämning Bild KA Koppling kompl. TF 55045XXX Fjäder 3 TK 47014XXX Kopplingsbult 8 TF 55086XXX Spärrfjäder 12 TH 50014XXX Handtag 13 Rockinger Typ 248 Benämning Ton Koppling kompl. upp till 5 ton TD XXX Koppling kompl. >14 ton TS 65562XXX Dragarm Reservdelar till typ 279 TS 67095XXX TF 55035XXX Benämning Spärrhus kompl. Spärrfjäder Tillbehör fjärrmanövrering. Wire för urkoppling från förarplatsen Längd mm mm mm Spak typ E GKN B9:2 mars -06

34 RATTAR Klädkrok av grå plast. 27,5 36 mm Täckbricka, 22 mm. Askkopp av svart hårdplast, utanpåliggand. Längd 100 mm. Bredd 40 mm, höjd 85 mm. TA XXX Burk-/flaskhållare Toyota D0179FLK Rattar Rattar Splines, 7/8" kon. YD Djup Anm. Passar TR 73140XXX ,0 Klädd Cabin CL ,0 Klädd TM/EM CL ,0 Klädd CEM/CTM Reservdelar TK 11816XXX Benämning Signalknopp juli -08 B9:3

35 RATTSPINNARE Rattspinnare Rattspinnare För ekerratt Rattspinnare för ekerratt med försänkt nav. Passar ratt TR 73140XXX Rattspinnare för ekerratt med försänkt nav, som ovan. Med mjuk överdel Rattspinnare för ekerratt, kraftigt utförande, med fästplatta. Diameter 50 mm, höjd 64 mm. Centrumavstånd mellan skruvar 35 mm Utdrag ur Arbetarskyddsstyrelsens anvisningar nr , Mom "Åktruck som har ratt med styrknapp skall ha dämpningsanordning i styrsystemet eller ha detta på annat sätt så utfört, att kraftigt slag i ratten ej uppstår t.ex. vid körning över grop i vägbanan. Styrknapp skall vara så anordnad att risk för klämning mot annan del av trucken ej finnes." B9:4 juli -08

36 STJÄRNVRED Stjärnvred Stjärnvred av svart härdplast. Metallinsats med slätt bottenhål av mässing. Diameter Håldiam. Håldjup Längd mm M A XXX 40 M M av svart härdplast. Tapp av kromförzinkat stål med fasad plan ände. Diameter Tapplängd Totallängd Gänga M M8 TV 193XXX M M8 *) med fler "taggar" Vingmutter Gänga Längd Höjd A XXX M Låsspakar Låsspak tillverkad av stål. Kuggkransen är helt inbyggd, gängmuttern härdad. L mm H mm h mm D mm Gänga TV XXX M KA M M M12 D d1 H h T L2 Gänga , M5 30 Glasfiber förstärkt, grå/svart matt yta. Motståndskraftig mot oljor och lösningsmedel. Gänga L mm D mm H mm A BAN M8 73, A BAN M10 90, A XXX M ,5 69 juli -08 B9:5

37 SPAKKNOPPAR A B C Spakknoppar Spakknoppar Diam. Gänga Figur Anm ,0 M5 A ,0 M10 B L = 65 mm ,0 M8 A CL 31,0 3/8 UNF A ,0 M10 A KA 35,0 25 mm hål C CL 41,5 10 mm hål A fasad ,0 M10 A OBS! Symboler medföljer ej vid beställning av spakknoppar Symboler självhäftande för öppningsbara, genomskinliga spakknoppar. TS 21001XXX 1 TS 21002XXX 2 TS 21003XXX 3 TS 21004XXX 4 TS 21005XXX 5 TS 21006XXX 6 TS 21009XXX 7 Figur B9:6 febr. -07

38 GASFJÄDRAR juli Gasfjädrar Gasfjädrar för motorhuvar och luckor Slaglängd mm Inbyggn. längd mm Kapacitet N Typ av fäste ST SAN Kulled M Kulled M8 TD 94765XXX Ögla 8,3 mm Gänga M ,5 250 Kulled M BO st gaffelfästen st gaffelfästen CL *) Kulled med skruv M Ögla Gänga M Gänga M Gänga M10, fästöra M Gänga M M Gänga M8 ST SAN M8 kulled Gänga M Gänga M CL Kulled M8 ST 25161SAN Gänga M8, ögla 8,6 mm Gänga M Gänga M Gänga M Gänga M8, fästöra M Gänga M10, fästöra M10 A XXX Kulhållare M8 kulled Gänga M , st gaffelfästen Gänga M Gänga M10, fästöra M Gänga M10, vinkelkullänk M Gänga M10, fästöra M Gänga M , st gaffelfästen Gänga M10, fästöra M st gaffelfästen st gaffelfästen Gänga M Gänga M Gänga M st gaffelfästen *) CL x 2 och CL x 2 måste också medlevereras! B9:7

39 FÖNSTERLISTER Vinkelkullänk A B C D E F ,2 M5 8 M KA ,5 M6 10 M KA ,5 M8 13 M ,0 M10 16 M10 Gaffelfäste LM-1084LM TD XXX M10 Låssprint Fönsterlister Tvärbalkar till skjutfönster. L = 1 meter, kapas till önskad längd. CETUS Typ CERES TF XXX Svart TF XXX Aluminium TF XXX Glidklack plast för skjutruta Styrskena för skjutruta (sitter på undersidan av rutan)., svart Längd mm, aluminium 290 TF 5240XXX TF 5368XXX 320 TF 5370XXX TF 5242XXX TF 5372XXX TF 5241XXX Handtag för skjutrutor. Benämning Handtag. BT Cabin TH 12XXX Fäste dito 01041BAO Handtag. Rakt av plast LAM Handtag. Vinklat BO Handtag. Rakt av plåt KA Handtag B9:8 jan. -08
