1 STYRENHETER FÖR LUFTKONDITIONERINGSAGGREGAT FÖR ANVÄNDNING I TEKNISKA MILJÖER

2 2 LÖSNINGAR FÖR DATACENTER

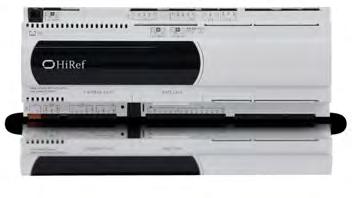

3 Innehåll HiPro Mini HiPro XL HiEvo Sida 04 HiPro Sida 05 HiNode Sida 06 HiPlant Sida 08 HiGate Sida 06 HiWeb Sida 07 HiPro Touch 3

HiEvo Mikroprocessorbaserade styrenheter avsedda för luftkonditioneringsenheter i tekniska miljöer (serverrum, telekommunikation, skyddsrum) med programvara utvecklad av HiRef.

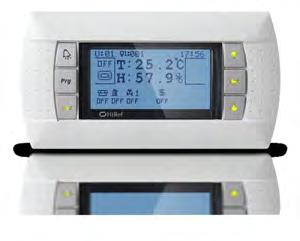

4 HiEvo Mikroprocessorbaserade styrenheter avsedda för luftkonditioneringsenheter i tekniska miljöer (serverrum, telekommunikation, skyddsrum) med programvara utvecklad av HiRef. HiEvo omfattar ett brett spektrum av grundläggande funktioner som styr temperatur och fuktighet liksom hantering av luftkonditioneringssystemet. (*) se tabell på sidan 11 för funktionalitet. HiEvo FUNKTIONER Temperaturstyrning Fuktreglering för intern och extern befuktare Kondensorstyrning idx-aggregat Styrning av frikyla i TLC-aggregaten Styrning av eftervärmning med elektriska värmeelement Motoriserad dämparstyrning Hantering av luftflödesgivare Hantering av givare för smutsigt filter, givare för vattenläckage, givare för rök/eld (*) LCD DISPLAY 128X80 OCH INTEGRERAD TIDSSTYRNING MJUKVARA UTVECKLAD AV HiRef 128 x 80 Pixel MÖJLIGHET ATT ANSLUTA UPP TILL 8 AGGREGAT I NÄTVERK MED ETT AGGREGAT I STAND-BY (*) MÖJLIGHET ATT ANSLUTA TILL ÖVERVAKNINGSSYSTEMET VIA RS485 MODBUS (*) N 8 RS485 4

5 HiPro HiPro Mini HiPro (Mini, XL och Touch) är en avancerad produktlinje av styrenheter för HiRef-enheter för kylning i tekniska miljöer. Programvaran, som utvecklats helt av HiRef, utökar HiEvos många funktioner till att hantera de mest komplexa system för att uppfylla de mest krävande kundernas behov. HiPro FUNKTIONER Master-styrning: larmåterställning och inställning av börvärden för alla aggregat från master-enheten Avancerad styrning av enheter i lokalt nätverk med olika funktioner: Befuktare Frikyla Elektriska värmeelement Avfuktning Hantering av parameterbackup Fabriksinställning Användarinställningar Upp till 3 konfigurerbara larm: Från digital ingång Från övervakning Beskrivning och inställbar funktion Upp till 6 konfigurerbara digitala utsignaler: Larmsignalering med 3 allvarlighetsnivåer OCH/ELLER kombinationer av larm Fuktstyrning Entalpistyrning på aggregat med direkt frikyla Central hantering av Delta P på aggregat i en grupp Kompatibel med de vanligaste kommunikationsprotokollen (Modbus RTU, Modbus/IP, BacNet, LonWorks, SNMP) N 16 HiPro XL HiPro Touch MÖJLIGHET ATT ANSLUTA UPP TILL 16 AGGREGAT I NÄTVERK KONFIGURERBARA LARM MJUKVARA UTVECKLAD AV HiREF 5

HiNode (Inga förslag) är HiRef:s styrsystem som möjliggör total energihantering och integration av

externa givare Hantering av "hot-spots" med automatisk uteslutning av aggregat från gruppen Optimering av

6 HiNode (Inga förslag) är HiRef:s styrsystem som möjliggör total energihantering och integration av datacenterkylningens infrastruktur genom att matcha kylbehovet till alla produktions- och distributionsaggregat. HiNode FUNKTIONER Centraliserad styrning av temperatur och fuktighet Som tillval finns styrning av externa givare Hantering av "hot-spots" med automatisk uteslutning av aggregat från gruppen Optimering av kylvattnets börvärdestemperatur för CW-aggregat Redundanshantering Finns i sats för montering på DIN-skena eller i IP54 förkopplad box MINSKNING AV SYSTEMETS PUE Cooling 6 IT Cooling OPTIMERING AV HANTERINGSKOSTNADER IT

INTEGRERING AV ALLA LUFTKONDITIONERINGSAGGREGAT BMS Building Management Systems ANDRA ENHETER Chiller HiNode Free Cooling Kit 1 2 3 4 5.

.. Grupp 4 HiNode kan hantera upp till 4 grupper av 16 klimatanläggningar, balansera drifttimmar för ingående komponenter och distribuera

I datacenter med CW-enheter analyserar HiNode den termiska belastningen, beräknar det optimala börvärdet och skickar det till aggregaten för

7 INTEGRERING AV ALLA LUFTKONDITIONERINGSAGGREGAT BMS Building Management Systems ANDRA ENHETER Chiller HiNode Free Cooling Kit Grupp 1 Local Network Grupp 2... Grupp 4 HiNode kan hantera upp till 4 grupper av 16 klimatanläggningar, balansera drifttimmar för ingående komponenter och distribuera kylbehovet jämnt. I datacenter med CW-enheter analyserar HiNode den termiska belastningen, beräknar det optimala börvärdet och skickar det till aggregaten för produktion av kylt vatten (Chiller, Frikylningssats), vilket garanterar att energiförbrukningen optimeras. HiNode kan också användas i datacenter med DX-enheter där den kan förbättra stabilitetsstyrning och hantering av hot-spots. Enheterna kopplas till och från det centraliserade styrsystemet i enlighet med de temperaturer som uppmäts av varje enskild enhet samt avvikelser från inställt börvärde. 7

HiPlant HiPlant 7" Pekskärm HiPlant Plus 13" Pekskärm HiPlant är ett pekskärmsbaserat system för

I systemet ser man de viktigaste driftsparametrarna för HiRef-aggregaten och deras driftmiljöer.

larmåterställning och visning av trenddiagram för de kontrollerade värdena.

port för vägginstallation HiPlant Plus med Ethernet port 1 2 3 4 5.

8 HiPlant HiPlant 7" Pekskärm HiPlant Plus 13" Pekskärm HiPlant är ett pekskärmsbaserat system för montering på externa paneler eller väggar. I systemet ser man de viktigaste driftsparametrarna för HiRef-aggregaten och deras driftmiljöer. Systemet möjliggör också centraliserad hantering av Av-/ Påslagning, inställning av börvärden, larmåterställning och visning av trenddiagram för de kontrollerade värdena. Tillgängliga versioner: HiPlant utan Ethernet port HiPlant med Ethernet door HiPlant med Ethernet port för vägginstallation HiPlant Plus med Ethernet port Lokalt nätverk MÖJLIGHET ATT ANSLUTA UPP TILL 16 AGGREGAT STATUSVISNING FÖR DE ANSLUTNA AGGREGATEN N 16 ON ON ON ON ON OFF ON OFF ON / OFF SETPOINT ALARM CENTRAL HANTERING AV AV-/ PÅSLAGNING, BÖRVÄRDE OCH LARM 8

HiGate HiGate erbjuder ett enkelt och okomplicerat gränssnitt mot BMS-system (Building Management System), samlar in all information från de anslutna luftkonditioneringsaggregaten och gör den

9 HiGate HiGate erbjuder ett enkelt och okomplicerat gränssnitt mot BMS-system (Building Management System), samlar in all information från de anslutna luftkonditioneringsaggregaten och gör den tillgänglig på en enda åtkomstpunkt via det kommunikationsprotokoll som används i systemet. HiGate BMS Building Management Systems Lokalt nätverk KOMPATIBEL MED: HiEvo HiPro Mini HiPro XL HiPro Touch HiGate FUNKTIONER Ett gränssnitt mot BMS Kompatibel med de vanligaste kommunikationsprotokollen (Modbus RTU, Modbus/IP, BacNet, LonWorks, SNMP) Tillsammans med HiWeb kan HiGate anslutas via Internet Finns i sats för montering på DIN-skena eller i IP54 förkopplad box 9

via webbläsare och dedikerade HTML-sidor samt

protokoll baserade på Ethernet-standarden.

aktiv larm samt larmlogg Registrering av 20

huvudparametrar Vid larm kan e-mail skickas

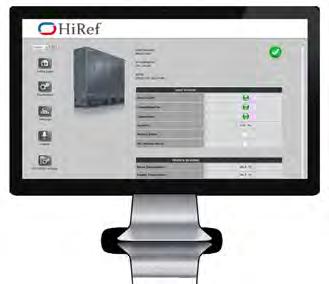

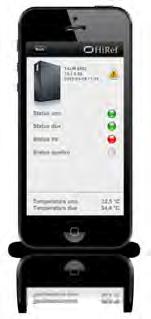

10 HiWeb WEBGRÄNSSNITT KOMPATIBELT MED DE VANLIGASTE WEBBLÄSARNA PÅ PC OCH SMARTA TELEFONER HiWeb är HiRefs lösning för fjärrhantering och övervakning av systemet via webbläsare och dedikerade HTML-sidor samt anslutning till nätverk som använder protokoll baserade på Ethernet-standarden. ETHERNET NÄTVERK IP1 IP2 IP3 IP4 IP5 IP... IPN N Visning av aggregatets status Visning av aktiv larm samt larmlogg Registrering av 20 inställbara variabler Modifiering av huvudparametrar Vid larm kan skickas till upp till 5 mottagare Nedladdning av loggar via webbläsare KOMPATIBEL MED DE VANLIGASTE ETHERNET-PROTOKOLLEN SNMP 10

11 STYRENHETER FÖR LUFTKONDITIONERINGSAGGREGAT FÖR ANVÄNDNING I TEKNISKA MILJÖER FUKTIGHETSSTYRNING HiEvo HiPro Avfuktning Integrerad befuktare Extern befuktare 0-10V VÄRMEKÄLLOR Elvärmare av/på Modulerade elvärmare 1 steg X steg Varmvattenkonvektor X Hetgaskonvektor av/på X Noggrant modulerad hetgaskonvektor X FUNKTIONER Differentialluftspressostat (smutsigt filter) Dubbel vattenkrets (CW) X Kondenseringsstyrning Hantering av aggregat i lokalt nätverk ANSLUTNING TILL ÖVERVAKNINGSSYSTEM RS485 Modbus RTU HiWeb (SNMP, Bacnet IP, Modbus TCP/IP) X pconet (Bacnet MS-TP) X LonWorks FFT10 X GSM Modem kit X ÖVERVAKNINGSSYSTEM HiWeb X HiPlant X HiNode X HiGate TILLBEHÖR Läckagedetektor vatten Rök/Branddetektor X Extra fukt-/temperaturgivare X Kretskort med 4 konfigurerbara larm X Automatisk styrning av luftflöde X Automatisk styrning av Delta P X Av/På motoriserad dämparstyrning Larm vattenflöde (CW) X Vattentemperaturgivare för Tin och Tout (CW) X Flödesmeter vatten (CW) X Givare för kylkapacitet (CW) X 11

e-mail: info@hiref.it www.hiref.it HiRef S.

12 HIREF S.p.A. Viale Spagna, 31/ Tribano (PD) Italy Tel Fax HiRef S.p.A. reserves the right to change the specifications and other information contained herein without notice. No part of this publication may be reproduced without the prior written permission of HiRef S.p.A. Copyright HiRef S.p.A HF
