1 ATEX Damm med explosionsrisk

2 ATEX ATEX står för ATmosphere EXplosive, men ett mer vanligt uttryck på svenska är explosiv atmosfär. Direktivet 1999/92/EU behandlar arbetssäkerheten i sådan miljö. All utrustning som är avsedd för att användas inom explosiv atmosfär med inneboende tändkälla som sätts på EU-marknaden, måste uppfylla direktivet 2014/34/EU. Dammexplosioner uppstår när brännbart damm blandas med luft eller syrgas och antänds. Förutsättningen är att dammet förekommer i korrekt koncentration. Nästan alla brännbara ämnen som uppstår eller används vid industriell tillverkning är brännbart och kan förorsaka explosioner under speciella betingelser. Exempel på sådana ämnen är kol, mjöl, spannmål, trä, bomull och vissa plaster. Metalldamm av aluminium och magnesium är särskilt explosionsfarligt. Farliga dammavlagringar kan förebyggas genom regelbunden rengöring av arbets- och driftlokaler. Med en stationär centralsuganläggning från Dustcontrol suger du upp damm, rök, spån, oljespill och andra ohälsosamma partiklar redan vid källan. Resultatet blir en effektiv produktion som reducerar risken för dammexplosion till ett minimum. I vårt mobila ATEX program hittar du lätta, smidiga maskiner lämpliga för allmän rengöring på platser där det behövs en i hög grad bärbar eller flyttbar enhet. Förutsättningar för en dammexplosion Vid innesluten av de mest gynnsam blandningen mellan finfördelat brännbart damm och luft och där en antändningskälla är närvarande är explosionen ett faktum. Regelbunden städning minskar uppbyggnaden av damm och därav risken för dammexplosion.

3 Riskbedömning Alla arbetsgivare med arbetsplatser där arbetstagare kan utsättas för fara från explosiv atmosfär måste enligt de tvingande föreskrifterna ha upprättat ett så kalllat explosionsskyddsdokument. Det ska innehålla riskanalyser, klassningsplaner, förteckning över brandfarliga vätskor, gaser och damm samt rutiner för hur säker hantering vid explosiv atmosfär. Beroende på frekvens och varaktighet av en explosiv atmosfär indelas riskområden i zoner. Zon 20 Område där en explosiv atmosfär föreligger i form av lättantändliga dammoln i luften, antingen permanent, under längre perioder eller ofta. Zon 21 Område där en explosiv atmosfär föreligger i form av lättantändliga dammoln i luften under normal användning då och då. Zon 22 Område där en explosiv atmosfär i form av lättantändliga dammoln i luften sannolikt inte kommer att uppstå under normal användning, men om de skulle uppstå, då enbart under en kort period.

4 Exempel på en ATEX installation Avgränsat område: risk för skada Svets- och stålförberedelseverkstad 7 Riskområde zon 22

5 AS1 AS2 6 Träbearbetningsverkstad 1. S filterenhet förstärkt till 0,6 bar med språngpanel FIKE DN TRP 47, TurbopumpElskåp. 3. Elskåp. 4. Rörsystem anslutet till träbearbetningsmaskiner. 5. DC 2800 EX. 6. Föravskiljare DCF Svetsröksystem.

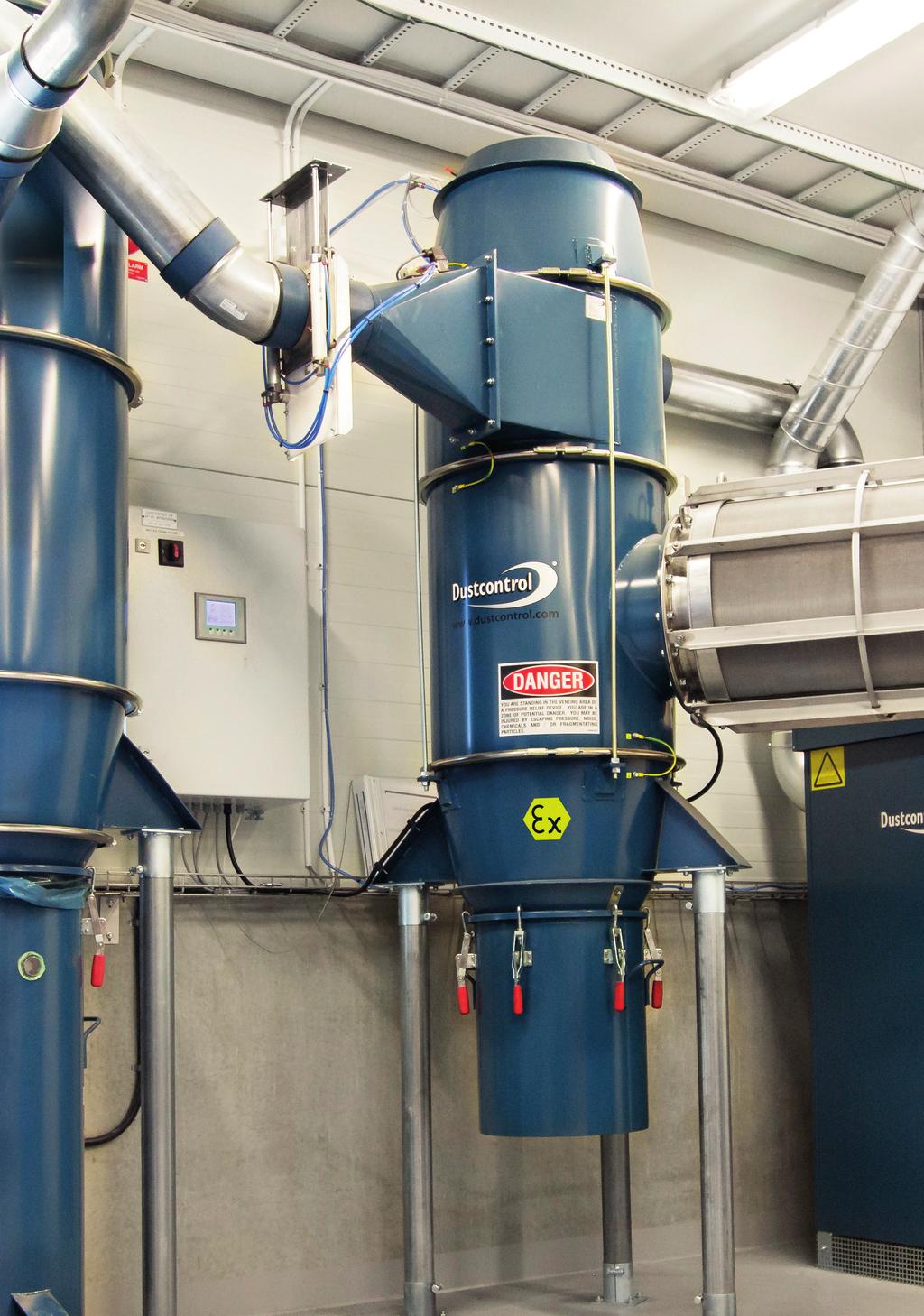

6 Stationära moduler Projektering ATEX-direktivet och harmoniserade standarder ger god vägledning i den kedja av underlag, beräkningar, design, användarinstruktioner, valideringar och certifikat som säkerställer skydd mot dammexplosioner. Skyddet utförs i två steg; förhindrande av tändkälla och explosionspanel som släpper ut förbränningstrycket om antändning trots allt skulle ske. Sugtillbehör Genom att jorda och potentialutjämna samtliga delar i systemet och endast använda ESD-certifierade sugtillbehör förhindras uppladdning och urladdningar av så kallade statisk elektricitet, vilket på det sättet eliminerar en risk för tändkälla. Filterenheter Våra filterenheter för ATEX är jordade och filtren behandlade för leda igenom laddningar. De har tryckavlastningslucka som släpper ut eventuella förbränningsgaser utan att trycket i filterenheten når farliga nivåer. Filterenheten är förstärkt med dragstänger och extra kraftiga beslag för att tåla det dimensionerande trycket. I händelse av antändning kommer luckan öppna och en eldkvast kastas ut. Därför ska man avgränsa en skyddszon i luckans riktning enligt specifikation för det aktuella fallet. S / S / S EX är den nya generationens vakuumstoftuppsamlare för potentiellt lättantändligt damm. Enheterna uppfyller kraven i ATEX-direktivet. S / S / S EX har utvecklats för att möta olika utsugningskrav och för att klara av utmaningarna och de snabba förändringarna i den moderna industrin. Alla system är märkta med EX-symbolen och är kategori 3Dutrustning enligt direktiv 2014/34/Eu. Det betyder att modeller med EX-symbolen får placeras i områden klassificerade som zon 22 enligt direktiv 1999/92/EG. Sedan 1 juli 2006 måste alla befintliga anläggningar, även nya vara helt kompatibla med ATEX-direktivet. S EX Teknisk data Inlopp mm Ø 108 Utlopp mm Ø 108 Max Q 1000 m 3 /tim Antistatfilter 8,4 m² Vent Ø 400 Q-rör tillval Kst <= 200 bar/m/s Tryckluft 4 l/s, 4 bar Anslutning, slang 6/8 mm El.anslutning 24V DC, 12 W Behållare 35 L Filterrengöring med omvänd puls Luftvolym på förorenad sida 160 L Art.nr

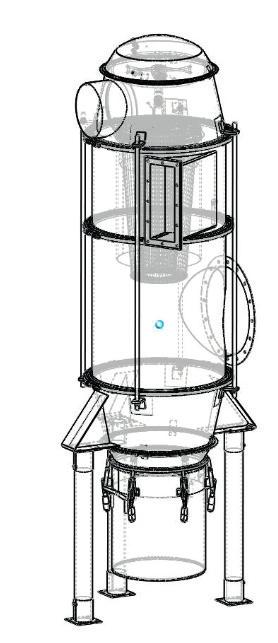

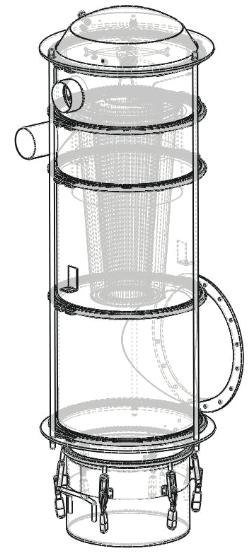

7 S EX Teknisk data Inlopp mm Ø tillval Utlopp mm Ø 250 Max Q 1500 m 3 /tim Antistatfilter 12 m² Vent Ø 400 Q-rör tillval Kst <= 200 bar/m/s Tryckluft 4 l/s, 4 bar Anslutning, slang 6/8 mm El.anslutning 24V DC, 12 W Behållare 60 L Filterrengöring med omvänd puls Luftvolym på förorenad sida 270 L Art.nr S EX Teknisk data Inlopp mm Ø tillval Utlopp mm Ø 250 Max Q 4000 m 3 /tim Antistatfilter 34 m² Vent Ø 400 Q-rör tillval Kst <= 200 bar/m/s Tryckluft 4 l/s, 4 bar Anslutning, slang 6/8 mm El.anslutning 24V DC, 12 W Behållare 60 L Filterrengöring med omvänd puls Luftvolym på förorenad sida L Art.nr

8 Mobila stoftavskiljare EX-line EX-line är speciellt utformad för branscher där det finns risk för explosion och också höga krav på ren produktion, som trä-, livsmedels- och elektronikbranschen. Maskinerna uppfyller kraven för att kunna användas i Zon 22. (1999/92/EU samt 2014/34/EU. Rengöringstillbehör från Dustcontrol är också tillgängliga för att uppfylla dessa direktiv. Zon 22 är ett område där explosiv miljö, skapad av brännbara luftburna ämnen, inte uppstår under normal drift eller endast föreligger under korta perioder. Dessa maskiner är utrustade med stålbehållare, jordanslutna delar och antistatiska tillbehör. Maskinerna för icke-ledande material uppfyller IP54-standard. För ledande material krävs IP65- standard. Maskinerna kan suga bort stoft i en mängd olika tillämpningar som punktutsugning vid användning av elverktyg för slipning, kapning och borrning samt allmän rengöring. DC 1800 H EX DC 2800 H EX IP54 DC 1800 H EX och 2800 H EX passar för punktutsug och för städning i allmänhet. Stoftavskiljarna är smidiga och lätta, de passar därför för dem som behöver en mycket portabel stoftavskiljare som ändå är tillräckligt kraftig för punktutsugning. Med sin låga vikt så är den lätt att föra till den plats där den behövs. Stoftavskiljarna är försedda med en stålbehållare och en plastsäck kan användas inuti behållaren. De är försedda med en borstlös motor (för gnistfri drift) och är kapslingsskyddad till standarden IP54 (icke ledande damm). DC 2800 H EX har jämfört med DC 1800 H EX en något längre cyklon vilket förstärker sugkraften och behållaren är även större. DC 2800 H EX DC 1800 H EX Art.nr. DC 1800 H EX V, 50/60 Hz, EU Art.nr. DC 2800 H EX V, 50/60 Hz, EU Levereras med (art.nr.) Sugslang ATEX, Ø 38, 5 m. (2027) Golvmunstycke (7235E) Sugrör Ø 38 (7257) Finfilter, polyester (42028) HEPA H13-filter (42027) Tekniska data Vikt 18 kg Flöde med öppet inlopp, 230 V 185 m 3 /h Neg. tryck max, 230 V 25 kpa Effektförbrukning 230 V 1300 W Ljudnivå 70 db(a) Behållare DC l Behållare DC l

9 DC 3800 H Turbo EX IP54 IP65 DC 3800c Turbo EX är en mellanstor stoftavskiljare som har en hög cyklon och en turbo trefasmotor. Tack vare den höga cyklonen, de stora filtren och det kraftfulla motorpaketet så kan den hantera stora mängder med partiklar. Eftersom den är försedd med en kraftfull trefas turbomotor passar den till långa slangar (upp till 20 m) och tung städning (38 mm tillbehör). Den är kapslingsskyddad till standard IP65 (ledande stoft). Levereras med (art.nr.) Sugslang ATEX 7,4 m 2 m (2027) Ø 38, 5.4 m (2028) Ø 50 Golvmunstycke (7236e) Sugrör Ø 50 (7257) Finfilter, antistatiskt ( ) HEPA H13-filter, polyester (42024) Kabellängd 7 m Anslutning CEE-kontakt 5-polig 16 A IP67 Tekniska data Art.nr A0GD0 DC 3800H Turbo EX 400 V/50 Hz, Ledande stoft/icke-ledande, IP65 Vikt 70 kg Flöde vid öppet inlopp 260 m 3 /h Max undertryck 28 kpa Effektuttag 2,2 kw/4 hk Ljudnivå <70 db(a) Behållare 40 l DC 5800 H Turbo EX IP54 IP65 DC 5800 Turbo EX används till stora elektriska handverktyg och krävande städning. Dessa enheter har en robust och kraftig design för maximal pålitlighet tillsammans med en direktdriven turbopump för kontinuerlig drift. DC 5800 Turbo EX är kapslingsskyddad till standard IP65 (ledande stoft). Levereras med (art.nr.) Sugslang ATEX, Ø 50 (2028) Golvmunstycke (7238e) Sugrör Ø 50 (7265) Finfilter, antistatiskt (429206) HEPA H13-filter (42869) Tekniska data Art.nr. DC 5800H Turbo EX kw 400 V/50 Hz Vikt ca 170 kg Flöde vid öppet inlop 470 m 3 /h Max undertryck 28 kpa Effektuttag 4 kw/10 hk Ljudnivå 75 db(a) Behållare 40 l

10 Dustcontrol har arbetat inom området miljöutrustning i mer än 40 år och har en omfattande erfarenhet av utrustning och system för potentiellt explosivt damm. Genom att hålla arbetsmiljön ren och säker minimeras risken för dammexplosion, produktionens driftstid maximeras, produktkvaliteten höjs och dina kostnadsbesparingar ökar. Ett nära samarbete med våra kunder leder till att vi alltid är uppdaterade på krav, regler och arbetsförhållanden som finns på olika abetsplatser. Vi levererar produkter som lever upp till alla skiftande behov. Det är inte bara produkter vi tillhandahåller, utan också lösningar på frågorna: Hur fångar jag in och transporterar olika former av partiklar och föroreningar på bästa sätt för mitt företag? Hur tar jag hand om spill som kan återvinnas eller återanvändas? Med Dustcontrol som businesspartner, får du svar på dessa frågor. Oavsett förutsättningar tar vi fram en punktutsugslösning som passar dig och ditt företag. Mer information hittar du på Dustcontrol AB Box 3088, Kumla Gårdsväg 14 SE Norsborg Tel: support@dustcontrol.se
