1 PUMPAR OMRÖRARE

2 Många av oss är lantbrukare Våra pumpar och omrörare tillverkas mitt på den Västgötska slätten och mitt i det svenska jordbrukssamhället. Många av oss som jobbar med konstruktion, tillverkning och montering, jobbar med lantbruket vid sidan om eller under delar av året. Närheten till ett levande jordbrukssamhälle ger oss möjligheten att alltid pröva våra produkter i nära samarbete med traktens lantbrukare under realistiska förhållanden. Det är en förutsättning för att vi ska kunna utveckla flexiblare, kraftfullare och effektivare maskiner för flytgödselhantering. Ständig förbättring är en självklarhet. Genom vårt kvalitetssystem har vi skapat riktlinjer för hur vi ansvarsfullt hanterar produktionens hela förlopp. Det garanterar god svetsarkvalitet, ytbehandling och montage på våra produkter. Grön hänsyn är något som präglar hela vår arbetsprocess. Vår målsättning är att arbeta med ständig förbättring och på detta sätt minimera vår miljöpåverkan. Genom vårt kvalitetssystem har vi skapat riktlinjer för att tänka grönt i både inköp, tillverkning och montage en bra strategi både nu och i framtiden. 2 3

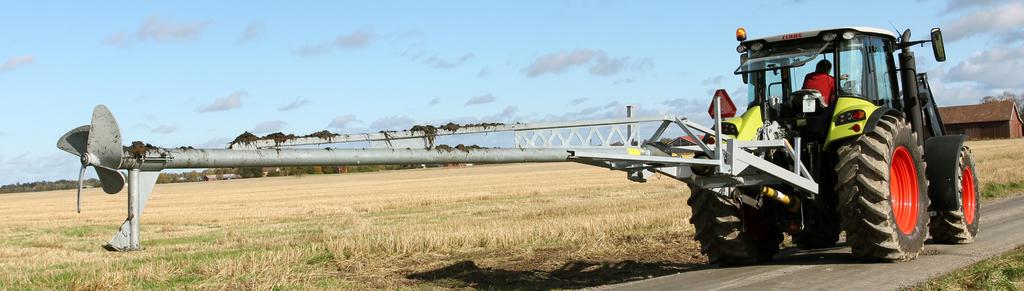

3 Propelleromrörare En robust och mycket omtyckt modell av propelleromrörare. Den ger en snabb och effektiv omrörning av all slags flytgödsel till en homogen och lättpumpad massa. Finns i tre arbetslängder 5, 7 och 9 m. Omröraren är varmgalvaniserad och försedd med en stor (ø 650 mm) propeller med fyra propellerblad. Radialkullager närmast traktorn. Trälager av svensk ek längs med axeln samt med extra långt trälager närmast propellern. Samtliga modeller är försedda med justerbara stödfötter, som vid behov kan tas bort för att komma riktigt nära bassängkanten. Modell Arbetslängd Propeller Max varv Lager Vikt PO5 5 m 650 ø/mm 540/min 4 st 180 kg PO7 7 m 650 ø/mm 540/min 5 st 270 kg PO9 9 m 650 ø/mm 540/min 6 st 370 kg Omröraren på bilden är extrautrustad med förlängningsstativ 4 5

4 Förlängningsstativ - omrörare Förlängningsstativ till propelleromrörare ger bättre räckvidd i både längd och djupled för arbete i bassäng eller lagun. Den ökade arbetslängden med 2 m ger en mycket skonsam avvinkling av kraftöverföringsaxlarna. Stativet är som standard försedd med låslänkar och hydraulcylinder för tiltning. Omröraren kan i sin tur tilläggsutrustas med gummistödhjul för omrörning i lagun som har gummiduksbotten. Arbetslängd Max varv Lager Vikt Längd Bredd Höjd 2 m 540/min kg 2,2 m 1,15 m 1,1 m Förhöjningsstativ - omrörare För dig som har flytgödselbassänger ovan mark är förhöjningsstativ ett bra alternativ. Konstruktionen av stativet är mycket robust samt pålitlig och har en skonsam kraftöverföring med fyra breda kilremmar som lätt klarar av att överföra stora vridmoment. Stativet är standard försedd med en kraftöverföringsaxel mellan traktor och stativ samt har två justerbara stödfötter som ger ett stadigt stöd för omröraren i drift. Finns för bassänger 2, 3 och 4 meter ovan mark. Modell Remmar kraftöverföringsaxel Vikt Längd Bredd Höjd FS 2 (max 2,3 m) 4 st Walterscheid powerdrive P kg 1,35 m 1,5 m 3,25 m FS 3 (max 2,3 m) 4 st Walterscheid powerdrive P kg 1,35 m 1,5 m 4,25 m FS 4 (max 3,3 m) 4 st Walterscheid powerdrive P kg 1,35 m 1,5 m 5,25 m 6 7

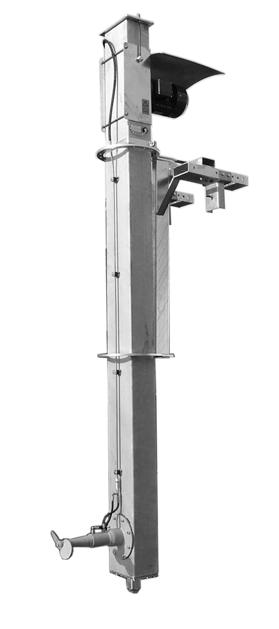

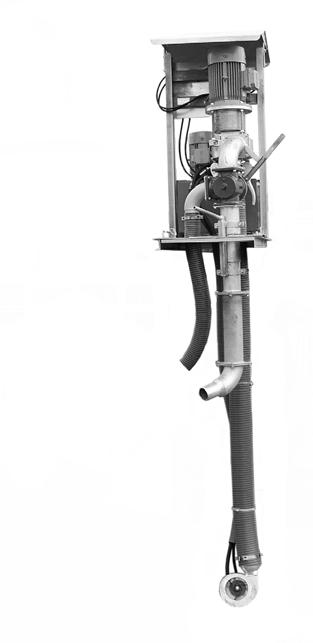

5 Propelleromrörare - El driven El-driven omrörare finns i två modeller. 5,5 kw med propeller ø 220 mm och 11 kw med propeller ø 330 mm. Omröraren är konstruerad för underhållsomrörning och är vridbar i horisontalplan för effektiv omrörning av bottensatsen. Kilremsdriften fungerar som dämpare om propeller träffar på främmande föremål. Omrörarna är konstruerade för enkelt underhåll t.ex. med en robust spännanordning för kilremmar och smörjning via en ledning till lagring av propeller (smörjspruta ingår). Modell Bassängdjup Effekt Amp Vikt Längd Bredd Höjd Prop. El-driven 5,5 3 m 5,5 kw 8,5 250 kg 1,3 m 0,8 m 4,2 m Prop. El-driven 11 3 m 11 kw kg 1,3 m 0,8 m 4,2 m Powerpump Skillnaden mellan Powerpump och en vanlig gödselpump typ GP 2000 är att powerpumpen ger väsentligt högre tryck och flöde tack vare tvåstegsprincipen. Pumpen har två pumpar som samverkar, vilket ger en max kapacitet om ca liter/min. Vilket även gör det möjligt att pumpa långa avstånd, upp till 200 m. Powerpump består av en hydraulmotordriven dränkbar 5 lyftpump på 11 kw och en elmotordriven högeffektpump, också den på 11 kw. Ingen el nere i bassängen jämfört med en dränkbar eldriven pump. Enkel installation och minimalt underhåll. Pumpen är avsedd för bassängdjup ner till 4 meter. Modell Bassängdjup Max Kapacitet Effekt Amp Vikt Längd Bredd Höjd Powerpump 4 m 6000 l/min 22 kw kg 1,2 m 0,8 m 1,8 m 8 9

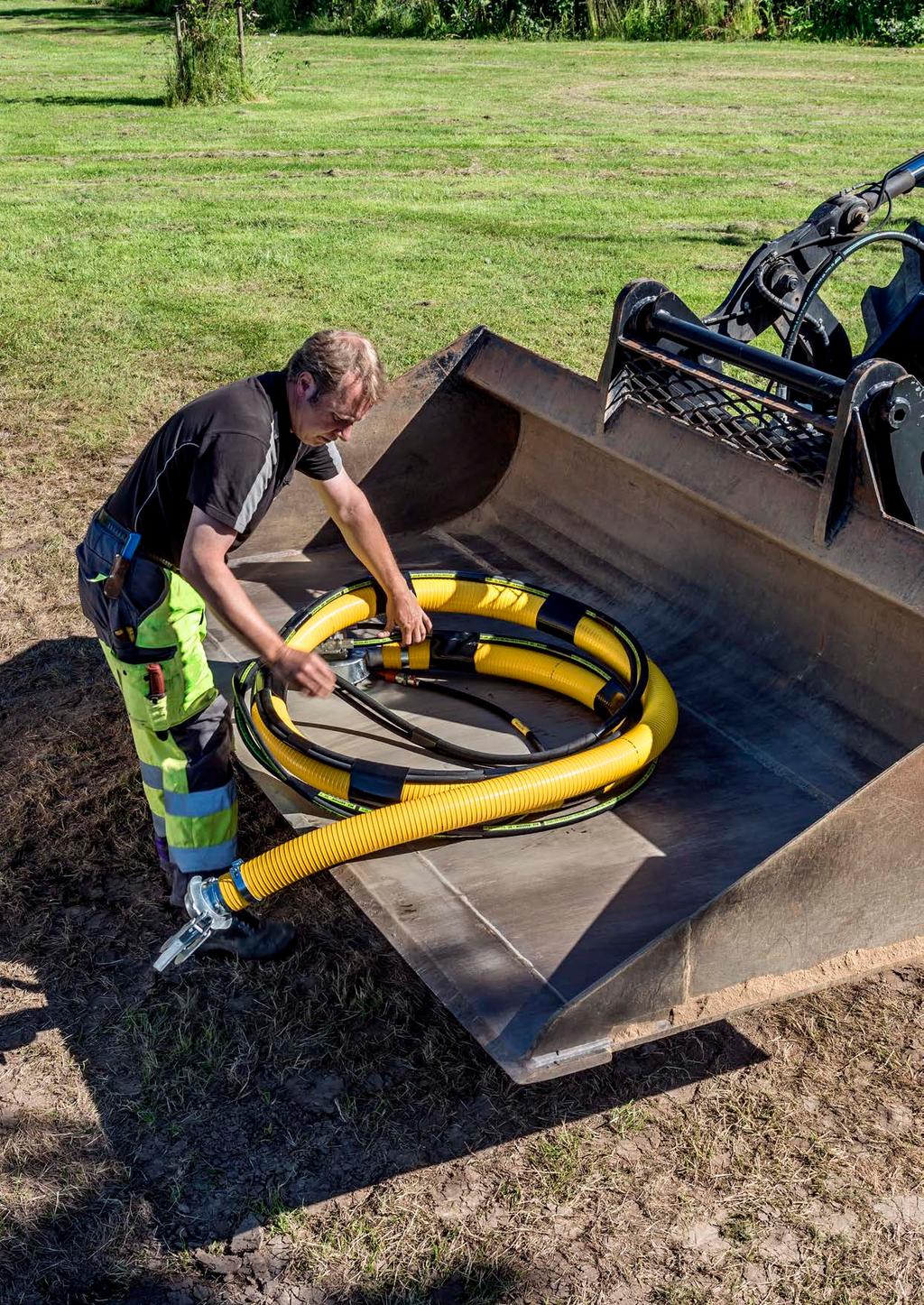

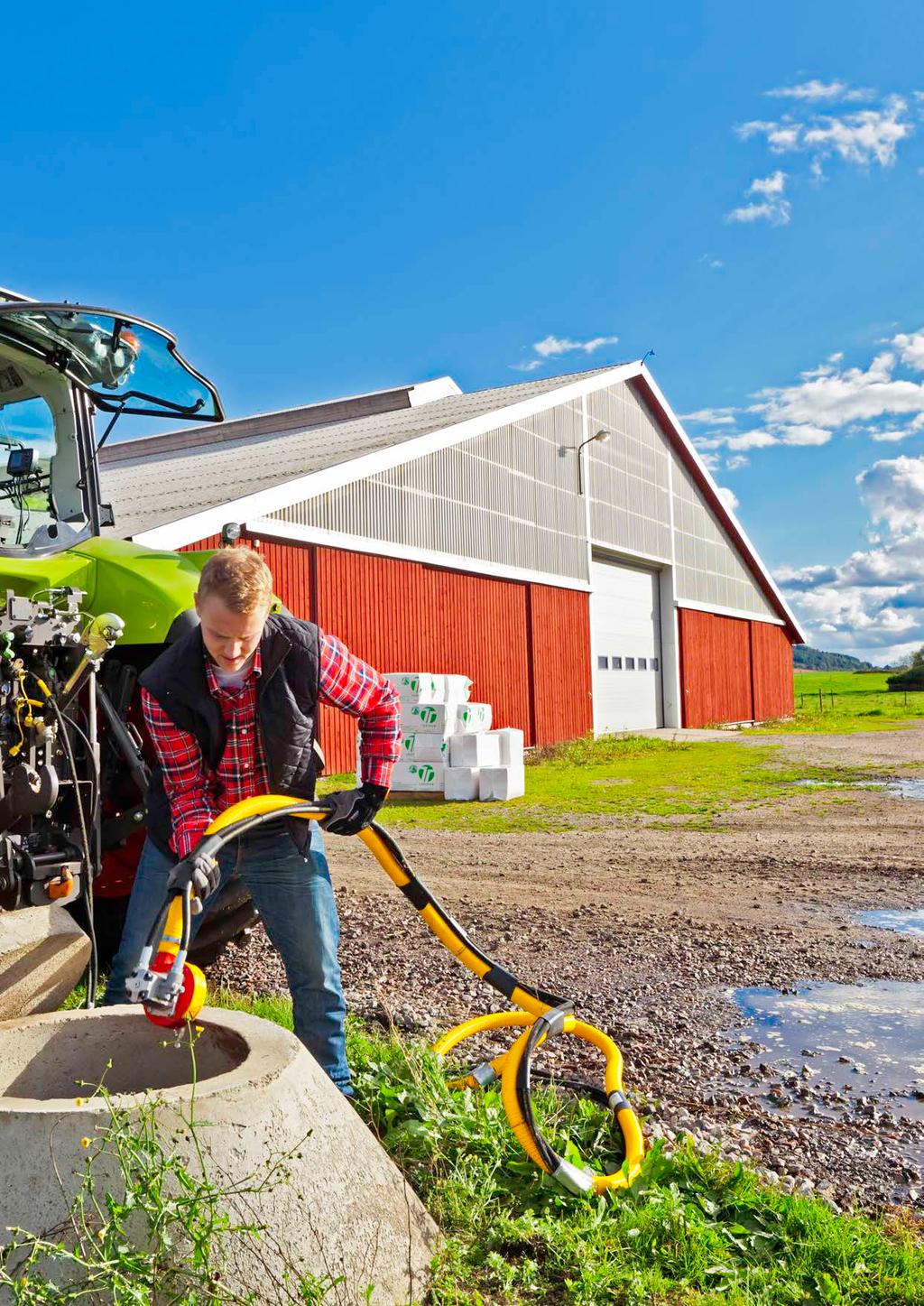

6 Cobra-pumpar Cobrapumpen är en hydrauldriven och bärbar pump som med sin låga vikt kan flyttas, transporteras och installeras för hand. Pumpen är unik i sin konstruktion och klarar av allt från vatten, urin, slam till flytgödsel. Men också kontaminerade vätskor med t.ex. grus, halm mm. Pumparna kan installeras endast hängande i sin egen slang eller liggande och ansluts till hydraul uttagen, enklare kan det inte bli! Detta gör pumpen optimal för t.ex. lantbrukare, grävmaskinisten eller räddningstjänsten då den både är enkel att flytta och att driva. Sortimentet sträcker sig från 1,5 till 4 pumpar med en kapacitet från 500 till 3300 liter/min. Modell Slang dimension Max Kapacitet Max Tryck Oljeflöde (Rekommenderat) Vikt (Utan/med slang) Cobra 30 1,5 500 l/min 5 bar l/min 4/15 kg Cobra l/min 2,4 bar l/min 9/30 kg Cobra l/min 1,2 bar l/min 13/40 kg Hydrauldrivna-pumpar Lite större, robustare, suverän kapacitet och är enkel att använda. Försedd med extra stödlager i stål. Ansluts till traktor/lastare eller grävmaskins yttre hydraulik. Hanteras hängande i sin slang med lastare/grävmaskin eller skogskran. Finns som enbart pump med hydraulmotor (för egen påbyggnad) eller som komplett pump. Modell Slang dimension Max Kapacitet Max Tryck Oljeflöde (Rekommenderat) Vikt (Utan/med slang) HP l/min 1-1,2 bar Max 70 l/min 18/48 kg HP l/min 1-1,2 bar Max 110 l/min 20/56 kg 10

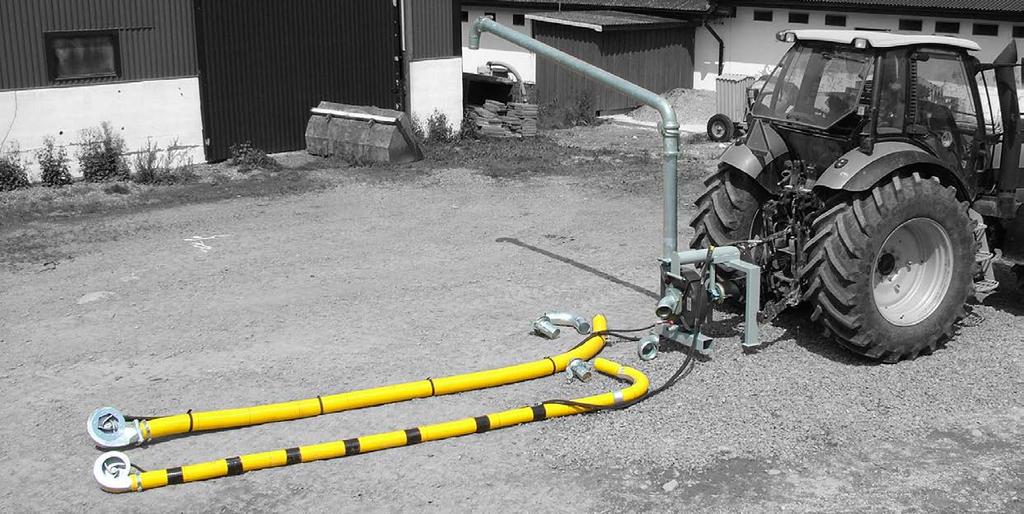

7 Lantbrukspump Flyttbart pumpsystem monterat på ett stativ med trepunktsupphängning. Självsugande med en hydrauldriven Cobra-pump modell alt. en hyd.driven 5 pump HP 180 längst ut på sugslangen. Arbetar enligt Centrisug principen. Kan förses med svängbart utlastningsrör. Pumpar ca liter/min. vid max 1000 varv/min från PTO. Tryck 3-4 bar. Oljeflöde max 45/65 l/min (Cobra 200/HP 180). Sugledning 5 m. Hydraul-slangledning 7 m. Pumpens höjd från mark till första fläns är 770 mm. Modell Kapacitet med HP 180 Kapacitet med Cobra 200 Max Tryck Oljeflöde (Rekommenderat) Vikt LP l/min l/min 3 bar l/min 250 kg (plus Cobra/HP) Bottenpåfyllningsystemet Bottenpåfyllningsystemet är ett system som är framtaget för att minska kväve och ammoniakavdunstningen till atmosfären. Systemet passar till alla våra gödselpumpar och kan anpassas och byggas ut efter behov. Bottenpåfyllningssystem består av två delar. Ett Y-rör där man låter gödseln passera via ett spjäll tillbaka till pumpbrunn. Detta ansluts till en mark- eller luftledning med rörböj för bassängkant med avluftningsanordning, samt ett polyetenrör med snabbkoppling. Samtliga rördelar är varmgalvaniserade

8 Urinpump Pumpen är varmgalvaniserad med en 5,5 hk motor. Försedd med omrörningsspjäll, bassängfäste, trälager, kullager och 90 toppböj. Lämplig för tunn flytgödsel och urin. Kapacitet ca l/min. Pumpen finns för bassängdjup 3,0 och 4,0 meter. Pumpen kan tilläggsutrustas med fast utlastningsrör, slangar och kopplingar från vårt bredda sortiment. Gödselpump GP 2000 Gödselpump GP 2000 är en mycket robust och driftsäker flytgödselpump. Den har en rad finesser som underlättar all service. Pumpen är försedd med bassängfäste, centralsmörjning, rivtandsrotor och delat pumphuslager som enkelt kan bytas, utan att pumphuset behöver demonteras. Pumparna är varmgalvaniserade och tillverkas för bassängdjup från 2,3 m - 4,3 m och kan förses med 7,5, 11 eller 18,5 kw motor. Pumpkapacitet l/min. Du kan enkelt skräddarsy din GP 2000 gödselpump efter gårdens behov. Den traktordrivna modellen TRS levereras som standard med kraftöverföringsaxel. Modell Bassängdjup Effekt Max Kapacitet Amp Vikt Längd Bredd Höjd UP3 4 m 4.0 kw 1500 l/min kg 0,6 m 0,51 m 5,1 m UP4 3 m 4.0 kw 1500 l/min kg 0,6 m 0,51 m 4,1 m Modell Bassängdjup Max varv Effekt Max Kapacitet Amp Vikt GP ,3 till 4, ,5 kw 2200 l/min 25* 170 kg GP ,3 till 4, kw 3000 l/min 35* 210 kg GP ,3 till 4, ,5 kw 4000 l/min 50* 250 kg GP TRS 2,3 till 4, kw 8-10 l/min kg *Gäller vid Y/D start GP kW Bassängdjup 2,8-3,2 m med tillval motor och utlastningsrör 14 15

9 LK-VERKSTAD Tel +46 (0) ÅTERFÖRSÄLJARE Lantmännen Maskin AB Tel Rätt till ändringar förbehålles tillverkaren utan föregående meddelanden
