1 PM Bottenfaunaundersökning Tillståndsprövning Toresta NCC Roads AB Reviderad

2 NIRAS Sweden AB Fleminggatan 14 Box Stockholm Org.nr: Upplaga: Reviderad slutversion Datum: Reviderad Uppdragsansvarig: Clara Neuschütz E-post: Handläggare/Fältpersonal: Sanna Börjesson, Claes Bergqvist, Clara Neuschütz Kvalitetskontroll: Clara Neuschütz Projekt nr: Foton: Foton är tagna av Niras Sweden AB om inte annat anges 1(14)

3 SAMMANFATTNING I samband med NCC Roads AB:s planläggning av en hamn vid Toresta i Upplands Bro kommun genomfördes en bottenfaunaundersökning den 8 maj 2014 på tre områden i Kalmarviken där hamnen planeras. Sparkprov togs i strandzonen (litoralen) och prov med Ekmanhuggare togs nedan strandzonen (sublitoralen) samt i vikens norra djuphåla (profundalen). Resultatet visar att strandzonen är artrik, har en god ekologisk status med avseende på miljöpåverkan samt är måttligt neutral när det gäller försurningsstatus. Området nedan strandzonen (sublitoralen) och området i djuphålan (profundalen) är mindre artrika och något mer påverkade, men har enligt resultatet hög status med avseende på belastning av näringsämnen. Inga rödlistade arter påträffades i något av områdena. Sammanfattningsvis bedöms de tre områdena ha måttligt högt naturvärde utifrån de resultat som bottenfaunaundersökningen visar. 2(14)

4 INNEHÅLL 1.INLEDNING Bakgrund Syfte Områdesbeskrivning Tidigare undersökningar i området GENOMFÖRANDEBESKRIVNING Metod Ekmanhuggare Sparkprov Vattenprovtagning Analys Index ASPT MILA BQI Antal taxa RESULTAT Litoralen Sublitoralen Profundalen DISKUSSION SLUTSATSER REFERENSER BILAGOR Bilaga 1: Lokalbeskrivningar Bilaga 2: Analysprotokoll och artlistor 3(14)

5 1.INLEDNING 1.1. Bakgrund För att lasta och lossa bergmaterial som alstras vid arbetet med den planerade Förbifart Stockholm, avser NCC Roads AB att anlägga en kaj vid Toresta på den östra stranden av Kalmarviken i Mälaren, Upplands-Bro kommun. I dagsläget driver NCC Roads täktverksamhet på markområdet i anslutning till den planerade kajen. Inför den vattenverksamhet som anläggningsarbeten av kajen medför behöver kunskap tas fram om bottenfaunan i viken och i vilken mån den är skyddsvärd och eventuellt känslig för påverkan Syfte Detta PM syftar till att redogöra för hur bottenfaunan i området ser ut, om det finns höga naturvärden, förekomst av känsliga eller rödlistade arter, samt värdera ekologisk status utifrån de arter och taxa som hittades under provtagningen den 8 maj Informationen kan sedan användas som grund vid bedömningen av riskerna med anläggningsarbetena i viken Områdesbeskrivning Området ligger i Upplands-Bro kommun nära Bålsta, och viken där hamnen planeras är en del av Mälaren kallad Kalmarviken. Kalmarviken ingår i vattenförekomsten Mälaren-Prästfjärden, som har klassificerats till att ha god ekologisk status med avseende på bottenfauna, växtplankton och vattenkemi (allmänna förhållanden) enligt VISS, Vatteninformationsystem Sverige. Den kemiska statusen i Mälaren-Prästfjärden har dock klassificerats som uppnår ej god status, på grund av förekomst av kvicksilver i fisk. Figur 1. Karta över den del av Mälaren-Prästfjärden där Kalmarviken ingår. Undersökningsområdet är markerat med en röd cirkel. (Kartkälla: Google). 4(14)

6 TIDIGARE UNDERSÖKNINGAR I OMRÅDET I maj 2009 utförde Limnia på uppdrag av Länsstyrelsen i Stockholms län undersökningar vid fem områden i Mälaren med avseende på den biologiska mångfalden inom bottenfauna (Länsstyrelsen i Stockholms län 2010). Ett av områdena (Svalgarn, skyddad av naturreservat) ligger i Kalmarvikens mynning, ca 4 km söder om den planerade kajen. Undersökningen genomfördes med metoden M42 - riktat urval, sparkprov standardiserat enligt Naturvårdsverket. Resultatet från undersökningen visade enligt Naturvårdsverkets bedömningsgrunder på god status med avseende på miljöpåverkan. Området hade en artrik bottenfauna som inkluderade för sjöar ovanliga arter, dock inga rödlistade. Inte heller vid någon av de övriga fyra undersökta områdena hittades några rödlistade arter. 2. GENOMFÖRANDEBESKRIVNING Bottenfaunaundersökningen vid Toresta genomfördes den 8 maj Tre områden valdes ut för provtagning; strandzonen (namngiven L, för litoralen), nedan strandzonen (namngiven S, för sublitoralen) samt Kalmarvikens djuphåla (namngiven P, för profundalen). För placering se figur 2. Området i strandzonen samt nedan strandzonen ligger där byggnationen av kajen är planerad. Vid område L togs prov vid 30 provpunkter, vid område S och P togs prov vid vardera 3 provpunkter. Figur 2. Karta över de tre provtagningsområdena i Kalmarviken. 5(14)

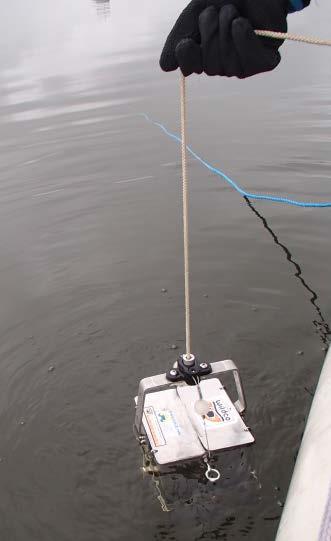

7 2.1. Metod I anslutning till provtagningen upprättades en lokalbeskrivning över varje provområdet, koordinater markerades och bilder arkiverades. Lokalbeskrivningarna för de olika områdena finns sammanfattade i bilaga 1. Djup uppmättes med ekolod. Bottendjur samlades in genom sparkprov (område L) och med Ekmanhuggare (område S, P), konserverades och skickades för analys. Vid provpunkterna för bottenfauna utfördes även övervakning av vattenkvalitet enligt nedan SPARKPROV Område L provtogs med sparkprov enligt anvisningarna för M42-metoden i Naturvårdsverkets Handledning för miljöövervakning (Naturvårdsverket Metoden passar bland annat för att kartlägga om en biotop hyser höga naturvärden, vilken förekomst av indikatortaxa det finns samt försurnings- och föroreningsstatus. Den skiljer sig från provtagning för s.k. tidsserieövervakning genom att provtagningen görs inom ett större och mer varierat område, vilket innebär en ökad möjlighet att hitta rödlistade arter och indikatorarter (Naturvårsverket, Handhåv med maskstorleken 1,5 mm och diametern 16 cm användes, och bottenfauna samlades in genom att bottensubstratet stördes under 5 sekunder på en 0,2 m 2 stor yta och sedan samlades upp i handhåven. Totalt togs prov vid 30 provpunkter schematiskt placerade utmed en strandsträcka på 50 meter, se figur 3. Proven från de 30 punkterna samlades upp i ett samlingsprov som först sållades genom ett grovsåll för att få bort grövre kvistar, blad mm., och sedan genom ett finsåll med maskstorleken 0,5 mm för att kvarhålla den makroskopiska faunan. Materialet konserverades i 95 % etanol till en slutlig koncentration av ca 70 % EKMANHUGGARE Område S och P provtogs med Ekmanhuggare (provyta 0,0225 m 2 ) enligt den standardiserade metoden SS Provtagningen följde även anvisningarna i Naturvårdsverkets Handledning för miljöövervakning (Naturvårdsverket 2010), bortsett från att tre hugg togs vid varje område istället för rekommenderade fem hugg. I den standardiserade metoden SS anges att minst tre hugg ska tas per område. Materialet från varje hugg sållades i fält genom ett såll med maskstorleken 0,5 mm för att kvarhålla den makroskopiska faunan. Matrialet konserverades i 95 % etanol till en slutlig koncentration av ca 70 % VATTENPROVTAGNING För bestämning av ph, syrehalt, konduktivitet och temperatur användes en multiparametersond. Prov för analys av vattenkemi togs med vattenhämtare av Ruttner-typ vid område S på 0,5 meters djup och vid område P vid 0,5 och 20 meters djup. Filtrerade och ofiltrerade prover skickades in för analys. Filtrering utfördes i fält med 0,45 µm filter. 6(14)

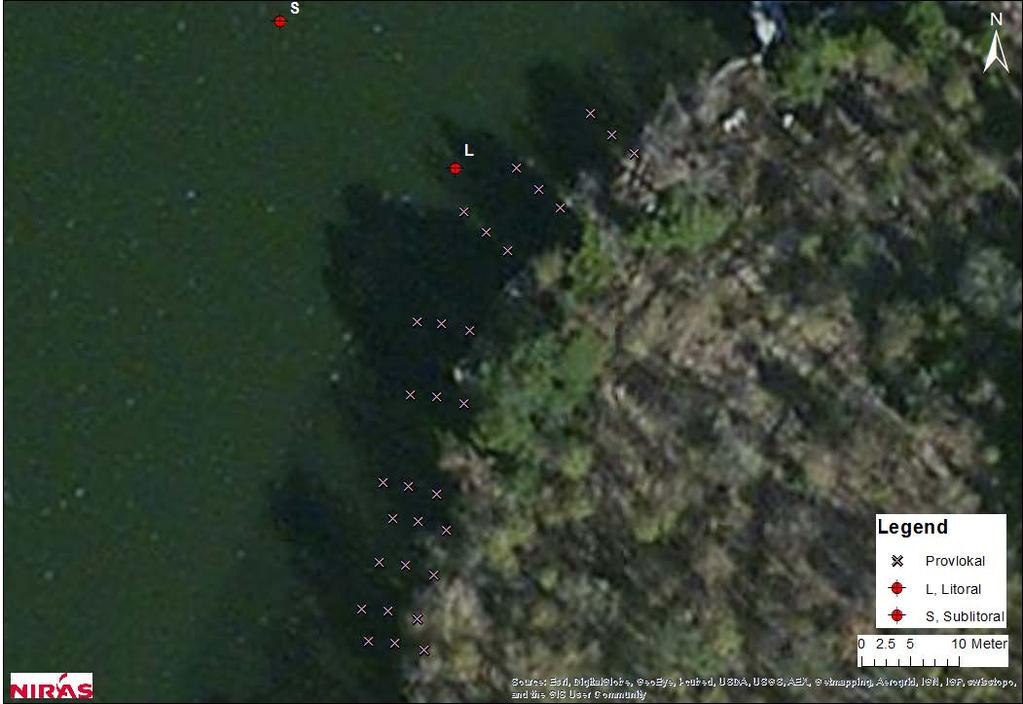

8 Figur 3. Område L med de 30 provlokalerna längs med den 50 meter långa strandsträckan utmarkerade som kryss Analys Bottenfaunaproverna analyserades av Sveriges Vattenekologer AB. Analysen innefattade artbestämning eller bestämning ner till taxa under mikroskåp, bedömning av antal taxa och det totala individantalet samt beräkning av tre olika index; ASPT (Average Score per Taxon), MILA (Multimetric Index for Lake Acidification) och BQI (Bentic Quality Index). ASPT och MILA har beräknats för sparkprovet och BQI har beräknats för proverna tagna med Ekmanhuggare. Vattenproverna sändes direkt efter provtagning till Eurofins för analys av vattenkemi. Filtrerade och ofiltrerade prover analyserades för aluminium, arsenik, barium, bly, bor, järn, kadmium, kalcium, kalium, kisel, kobolt, koppar, krom, magnesium, mangan, molybden, natrium, nickel, strontium, titan, vanadin, zink och DOC. Ofiltrerade prover analyserades även för alkalinitet, fluorid, klorid, sulfat, konduktivitet, ph, ammonium-, nitrat- och nitritkväve, fosfatfosfor, TOC, färgtal, COD-Mn, klorofyll (endast ytvatten), suspenderat material och turbiditet. 7(14)

9 2.3. Index ASPT ASPT (Average Score per Taxon) är ett index för ekologisk kvalitet i litoralen och indikerar miljöpåverkan. Värdet för ASPT är ett medelvärde per ingående taxa och beräknas genom summering av indikatorvärden och division med antalet ingående taxa (familjer). De olika familjerna av organismer får poäng efter känslighet mot miljöpåverkan, vilka blir indikatorvärdena. Hög känslighet ger högt indikatorvärde medan hög tolerans ger ett lågt indikatorvärde. Därefter beräknas den ekologiska kvalitetskvoten (EK) genom att det beräknade ASTP divideras med ett referensvärde (Tabell 1.) Tabell 1. Referensvärde och klassgränser för den ekologiska kvalitetskvoten (EK) för ASPT i Illies ekoregion 14, Centralslätten (Naturvårdsverket 2008b). Klass och nivå ASPT EK Referensvärde 5,85 Hög 0,95 God 0,70 och < 0,95 Måttlig 0,50 och < 0,70 Otillfredsställande 0,25 och < 0,50 Dåligt <0, MILA MILA (Multimetric Index for Lake Acidification) är ett multimetriskt index som påvisar antropogen eller naturlig surhet och byggs upp av sex olika enkla index som reagerar på surhet. Dessa index är (1) relativa abundansen (%) av dagsländor, (2) relativa abundansen av tvåvingar, (3) antal taxa av snäckor, (4) antal taxa av dagsländor, (5) det engelska AWIC-indexet, samt (6) relativa abundansen av predatorer i provet. Värden för dessa enkla index normaliseras så att var och en får ett värde mellan 0 och 10. MILA beräknas sedan genom formeln: MILA = 10 * summa index norm /6 Detta gör att MILA får ett värde mellan 0 och 100. Den ekologiska kvoten beräknas sedan genom att det beräknade MILA-värdet divideras med ett referensvärde (Tabell 2). 8(14)

10 Tabell 2. Referensvärde och klassgränser för den ekologiska kvalitetskvoten (EK) för MILA i Illies ekoregion 14, Centralslätten (Naturvårdsverket 2008b). Klass och nivå MILA EK Referensvärde 77,5 Nära neutralt 0,85 Måttligt surt 0,50 och < 0,85 Surt 0,35 och < 0,50 Mycket surt 0,15 och < 0,35 Extremt surt <0, BQI BQI (Bentic Quality Index) är ett index för effekter av näringspåverkan på sjöars djupa bottnar (profundalen) som är uppbyggt kring fjädermyggsarters syrgasbehov. Indexet räknas ut med hjälp av ett visst antal indikatortaxa. Man kontrollerar hur många indikatortaxa som finns i provet, hur många individer inom varje indikatorgrupp som finns, samt det totala antalet individer i samtliga indikatorgrupper. Den ekologiska kvoten beräknas sedan genom att det beräknade BQI divideras med ett referensvärde (Tabell 3). Tabell 3. Referensvärde och klassgränser för den ekologiska kvalitetskvoten (EK) för BQI i Illies ekoregion 14, Centralslätten (Naturvårdsverket 2008b). Klass och nivå BQI EK Referensvärde 2,68 Hög 0,75 God 0,60 och < 0,75 Måttlig 0,40 och < 0,60 Otillfredsställande 0,20 och < 0,40 Dåligt <0, Antal taxa Antal taxa kan användas för att indikera mångfald och välmående i ett system, eller påvisa om det förekommit en störning. Ett högt antal taxa påvisar en större mångfald i systemet. Klassgränser för antal taxa i litoralen redovisas i tabell 4, och för sublitoralen och profundalen i tabell 5. 9(14)

11 Tabell 4. Klassgränser för antal taxa i litoralen (Medins sjö- och åbiologi AB 2002). Klass Benämning Totalantal taxa Medelantal taxa per prov 1 Mycket högt index >35 >18 2 Högt index Måttligt högt index Lågt index Mycket lågt index 15 8 Tabell 5. Klassgränser för antal taxa i sublitoralen och profundalen (Medins sjö- och åbiologi AB 2002). Klass Benämning Totalantal taxa i sublitoralzonen Totalantal taxa i profundalzonen 1 Mycket högt index >25 >15 2 Högt index Måttligt högt index Lågt index Mycket lågt index RESULTAT 3.1. Litoralen Resultatet från bottenfaunaundersökningen i litoralen visar mycket högt index för totalantal taxa (37), se tabell 6. Enligt de klassgränser som finns för ASPT-index och MILA-index (Tabell 1 och 2) klassificerades området med god status respektive som måttligt neutralt (Tabell 6). Enligt artlistan från analysen (Bilaga 2) höll litoralen både försurningskänsliga och försurningståliga taxa, samt taxa med hög respektive låg känslighet mot organisk belastning. De försurningskänsliga arterna som påträffades var sötvattensmärlkräftan Gammarus pulex, dagsländelarvarena Caenis luctuosa och Centroptilum luteolum samt nattsländelarven Tinodes waeneri. Dominerande taxagruppen i området var nattsländelarver med totalt 12 taxa, och arten som dominerade individantalet var sötvattensgråsuggan Asellus aquaticus. Inga rödlistade arter påträffades i materialet. Tabell 6. Indexvärden samt individ- och taxaantal för litoralen, L. Färgen följer klassificeringen enligt tabell 1 och 2. Område Litoral, L Totalantal taxa 37 ASPT (EK) 0,93 MILA (EK) 0,52 BQI (EK) - Rödlistade arter - 10(14)

12 Inget prov för vattenkemi togs i litoralen, men de uppmätta värdena från multiparametersonden visar på syrerikt ytvatten (14,4 mg/l), nära neutralt ph-värde (8,18) och låg konduktivitet (12 ms/m) Sublitoralen Resultatet från bottenfaunaundersökningen i sublitoralen visar på måttligt högt index för totalantal taxa (14), se tabell 7. Enligt de klassgränser som finns för BQI-index (Tabell 3) som indikerar effekter av näringspåverkan har området hög status (Tabell 7). Inga taxa som var mycket känsliga mot låga syrgashalter återfanns i provet (se artlista i bilaga 2), och inte heller taxa som kan påträffas i vatten utan organisk belastning. Dominerande taxagruppen i området var tvåvingar med totalt 6 taxa, och fjädermyggslarver av underfamiljen Tanytarsini dominerade individantalet. Inga rödlistade arter påträffades i materialet. Tabell 7. Indexvärden samt individ- och taxaantal för sublitoralen, S Färgen följer klassificeringen enligt tabell 3. Område Sublitoral, S Totalantal taxa 14 ASPT (EK) - MILA (EK) - BQI (EK) 1,1 Rödlistade arter - Resultatet från analysen av vattenkemi i ytvattnet (0,5 m) visar på låg konduktivitet (16 ms/m), ph nära neutralt (8,0), mycket höga halter klorofyll a (17 µg/l) samt måttligt höga halter totalfosfor (16 µg/l) och totalkväve (460 µg/l). För samtliga analyserade parametarar, se analysprotokoll i bilaga 2. Syrehalten i ytvattnet uppmättes med multiparametersonden till 13,96 mg/l, vilket är syrerikt Profundalen Resultatet från bottenfaunaundersökningen i profundalen visar på lågt index för totalantal taxa (5), se tabell 8. Enligt BQI-index (tabell 3) har även profundalen hög status (tabell 8). Inga taxa som var mycket känsliga mot låga syrgashalter återfanns i provet (se artlista i bilaga 2), och inte heller taxa som kan påträffas i vatten utan organisk belastning. Dominerande taxagruppen i området var tvåvingar med totalt 3 taxa, och fjädermyggslarver dominerade individantalet. Inga rödlistade arter påträffades i materialet. Tabell 8. Indexvärden samt individ- och taxaantal för profundalen, P. Färgen följer klassificeringen enligt tabell 1 och 2. Område Profundal, P Totalantal taxa 5 ASPT (EK) - MILA (EK) - BQI (EK) 2,3 Rödlistade arter - 11(14)

13 Resultatet från analysen av vattenkemi i ytvattnet (0,5 m) visar på liknande värden som för ytvattnet i sublitoralen; låg konduktivitet (16 ms/m), ph nära neutralt (8,1), mycket höga halter klorofyll a (23 µg/l) samt måttligt höga halter totalfosfor (20 µg/l) och totalkväve (460 µg/l). Ytvattnet var syrerikt och uppmättes med multiparametersond till 14,2 mg/l. Analysen av bottenvattnet (20 m) visar på liknande värden när det gäller konduktivitet (16 ms/m), ph (7,9), totalfosfor (16 µg/l) och totalkväve (490 µg/l), dock uppmättes låg syrehalt (1,8 mg/l) med multiparametersond i bottensedimenten (22,2 m). 4. DISKUSSION Bottenfaunan i litoralen visar på god status med avseende på miljöpåverkan (ASPT) samt måttligt neutralt för försurningsstatus (MILA). ph vid provtagningstillfället var 8,18 (se lokalbeskrivning för litoralen, bilaga 1). Det totala antalet taxa som hittades (37) bedöms som mycket högt enligt klassgränser i tabell 4, och resultatet påvisar att bottenfaunasamhället på den undersökta sträckan av litoralen inte störs av någon hög miljöpåverkan. Området är artrikt och har en hög biologisk mångfald, men hyser inga rödlistade arter. Då försurningskänsliga arter hittades indikeras ytterligare att området har en relativt låg påverkan av försurning. Även arter som är känsliga mot hög organisk belastning hittades, vilket kan indikera att det inte sker någon högre belastning av näringsämnen. Dessa arter var dock inte dominerande, dominerande var istället arter tåliga mot försurning och organisk belastning. Artrikedomen var inte lika hög som i strandzonen vid närliggande Natura 2000-området Svalgarn, där en inventering utfördes år 2009 (Länsstyrelsen 2010). I sublitoralen påvisar bottenfaunan hög status med avseende på belastning av näringsämnen (BQI), och det totala antalet taxa som hittades (14) bedöms som måttligt högt enligt klassgränser i tabell 5. Till skillnad från i provet från litoralen påträffades inga försurningskänsliga arter och inte heller några arter känsliga mot hög organisk belastning, vilket kan tyda på att sublitoralen är något mer påverkad av näringsämnen och försurning jämfört med litoralen. Inga rödlistade arter påträffades i sublitoralen. I profundalen liksom i sublitoralen påvisar bottenfaunan hög status med avseende på belastning av näringsämnen (BQI), däremot var det totala antalet taxa som hittades (5) lägre än i sublitoralen och bedöms som lågt enligt klassgränser i tabell 5. Inte heller i profundalen hittades arter känsliga mot försurning eller hög organisk belastning, vilket kan tyda på att även profundalen är mer påverkad av näringsämnen och försurning jämfört med litoralen. Detta är rimligt med tanke på att profundalen är vikens djuphåla där ackumulationsbotten finns, vilket innebär att sedimenterat material samlas där och risken för syrefria bottensediment ökar. Inte heller i profundalen påträffades några rödlistade arter. 12(14)

14 Resultaten från vattenkemianalysen samt data från multiparametersonden indikerar att Kalmarviken är påverkad av näringsämnen, men inte befinner sig i ett eutrofierat stadie, vilket stämmer överens med resultatet från bottenfaunaundersökningen samt klassningen god ekologisk status av vattenförekomsten Mälaren-Prästfjärden. 5. SLUTSATSER Miljöpåverkan i strandzonen (litoralen) är låg, då systemet uppvisar god status enligt Naturvårdsverkets bedömningsgrunder. Vidare är mångfalden inom systemet hög, dock förekommer enligt undersökningen inga rödlistade eller ovanliga arter. Längre ut, nedanför strandzonen (sublitoralen) och i djuphålan (profundalen) uppvisade bottenfaunan hög status med avseende på belastning av näringsämnen, dock förefaller den biologiska mångfalden vara lägre i dessa områden jämfört med i litoralen. Både sublitoralen och profundalen uppvisar en större påverkan av näringsbelastning och försurning än litoralen då inga mycket försurningskänsliga arter eller arter känsliga för hög organisk belastning påträffades i de områdena. 6. REFERENSER Länsstyrelsen i Stockholms län, Bottenfauna i Mälaren och Yngern Medins sjö- och åbiologi AB, Bedömningsgrunder för bottenfauna. Naturvårdsverket, 2008a. Handledning för miljöövervakning, Bottenfauna i sjöars litoral och vattendrag oberoende urval. Version 1:1: Naturvårdsverket, 2008b. Naturvårdsverkets författningssamling, NFS 2008:1. Naturvårdsverket, Handledning för miljöövervakning, Bottenfauna i sjöars profundal och sublitoral. Version 2:0, (14)

15 Bilaga 1: Lokalbeskrivningar

16 Lokalbeskrivning för Kalmarviken L (Litoral) Bottenfaunaundersökning Län: Stockholms län Kommun: Upplands-Bro Koordinater (RT90): X Y Provtagare: Claes Bergqvist Metod: M 42 Antal prov: 30 Kemiprov (j/n): n Provyta: - Lokaluppgifter Lokalens längd: 50 m Vattenfärg: Något färgat Lokalens bredd: 5-6 m Vattennivå: + 5 cm Maxdjup: 1 m Konduktivitet: 120,3 µs/cm Medeldjup: 0,5 m Trofinivå: Eutrof ph: 8,18 Märkning av lokal: L Sparkprov Grumlighet: Medel (ca. 2,2 FNU) Vattentemperatur: 6,5 C Provtyp Vegetation: 5 st På sten: 15 st På grov sten: 10 st Bottensubstrat och vattenvegetation (dominerade typ och täckningsgrad i %) Oorganiskt mtrl, dom. 1: Grov sten/fina block Vegetationstyp, dom. 1: Påväxtalger Oorganiskt mtrl, dom. 2: Fin sten Vegetationstyp, dom. 2: Vass Oorganiskt mtrl, dom. 3: Grus Vegetationstyp, dom. 3: - Finsediment: Saknas Grova block: 1-3 % Mossor: Saknas Sand: 1-5 % Häll: Saknas Påväxtalger: % Grus: 5-10 % Övervattensväxter: 1-3 % Fin detritus: 5-10 % Fin sten: 10 % Flytbladsväxter: Saknas Grov detritus: 5-10 % Grov sten: 30 % Långskottsväxter: Saknas Fin död ved: Saknas Fina block: 1-3 % Rosettväxter: Saknas Grov död ved: 20 % Eventuell lukt: Ingen Eventuell bottenvegetation i provet: Ja Närmiljö 0-30 m (dominerande typer) Dom. 1: Klibbal Dom. 2: Björk Dom. 3: Tall Strandzon 0-5 m Vegetationstyp: Dom. art: Sub. dom. art: Dom. 1: Gräs Kruståtel - Dom. 2: Träd Al Björk Dom. 3: Beskuggning: 80 % Påverkan Typ: Styrka: A: - A: - B: - B: - C: - C: - Övrigt: Bra sparkbotten. Mycket material, resulterade i två delprover.

17 Lokalbeskrivning för Kalmarviken S (sublitoral) Bottenfaunaundersökning Län: Stockholms län Kommun: Upplands-Bro Koordinater (RT90): X Y Provtagare: Clara Neuschütz, Sanna Börjesson Metod: SS Antal prov: 3 Kemiprov (j/n): j Provyta: 225 cm 2 Lokaluppgifter Lokalens längd: ca. 100 m Vattenfärg: Något färgat Lokalens bredd: ca. 70 m Vattennivå: + 5 cm Maxdjup: 6 m Konduktivitet: 116,7 µs/cm Medeldjup: 5 m Trofinivå: Mesotrof ph: 7,68 Märkning av lokal: S Grumlighet: Medel (ca. 2,6 FNU) Vattentemperatur: 5,7 C Syrehalt (ODO) ytvatten: 13,96 mg/l Bottensubstrat och vattenvegetation Dy: < 5 % Myrmalm: Nej Gyttja: 5-10 % Rotad bottenvegetation: Nej Lera: % Svavelväte: Nej Sand: < 5 % Sedimentfärg: Grå Eventuell lukt: Ingen Eventuell bottenvegetation i provet: Nej Vattenkemi vid 0,5 m djup Konduktivitet: 16 ms/m Grumlighet: 2,6 FNU ph: 8,0 Klorofyll a: 17 µg/l Alkalinitet: 44 mg HCO3/l Total fosfor, P: 0,016 mg/l Total kväve, N: 0,46 mg/l Nitrat-nitrogen, NO3-N: 0,13 mg/l Ammonium-nitrogen, NH4-N: 0,048 mg/l Fosfatfosfor, PO4-P: <0,0050 mg/l Påverkan Typ: Styrka: A: - A: - B: - B: - C: - C: - Övrigt: Lerigt sediment, lerklumpar bildades vid sållning. Organiskt material (vattenpest, pinnar, bark) i proven.

18 Lokalbeskrivning för Kalmarviken P (profundal) Bottenfaunaundersökning Län: Stockholms län Kommun: Upplands-Bro Koordinater (RT90): X Y Provtagare: Clara Neuschütz, Sanna Börjesson Metod: SS Antal prov: 3 Kemiprov (j/n): j Provyta: 225 cm 2 Lokaluppgifter Lokalens längd: ca. 100 m Vattenfärg: Något färgat Lokalens bredd: ca. 70 m Vattennivå: + 5 cm Maxdjup: 24 m Märkning av lokal: P Medeldjup: 22 m Trofinivå: Mesotrof Grumlighet: Medel Vattentemperatur: 5,7 C Syrehalt (ODO) ytvatten: 14,2 mg/l Syrehalt (ODO) bottenvatten: 1,8 mg/l Bottensubstrat och vattenvegetation Dy: < 5 % Myrmalm: Nej Gyttja: % Rotad bottenvegetation: Nej Lera: % Svavelväte: Något i en av proverna (P1) Sand: < 5 % Sedimentfärg: Grå med inslag av svart och brun Eventuell lukt: Ingen Eventuell bottenvegetation i provet: Nej Vattenkemi vid 0,5 m djup Konduktivitet: 16 ms/m Grumlighet: 2,8 FNU ph: 8,1 Klorofyll a: 23 µg/l Alkalinitet: 44 mg HCO3/l Total fosfor, P: 0,020 mg/l Total kväve, N: 0,46 mg/l Nitrat-nitrogen, NO3-N:<0,10 mg/l Ammoniumnitrogen, NH4-N: 0,033 mg/l Fosfatfosfor, PO4-P: <0,0050 mg/l Vattenkemi vid 20 m djup Konduktivitet: 16 ms/m Grumlighet: 3,1 FNU ph: 7,9 Klorofyll a: - Alkalinitet: 44 mg HCO3/l Total fosfor, P: 0,016 mg/l Total kväve, N: 0,49 mg/l Nitrat-nitrogen, NO3-N: 0,14 mg/l Ammoniumnitrogen, NH4-N: 0,020 mg/l Fosfatfosfor, PO4-P: 0,0080 mg/l Påverkan Typ: Styrka: A: Syrebrist A: Måttligt påverkat B: - B: - C: - C: - Övrigt: Pudding aktigt sediment, hög organisk halt i sedimentet. Växtdelar (vass, alkottar, pinnar). Visuell bedömning i fält att individantalet var lågt, dock utskiljdes ett antal fjädermygglarver vid sållning.

19 Bilaga 2: Analysprotokoll och artlistor

20 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: NIRAS Sweden AB Neuschütz Clara Box STOCKHOLM AR-14-SL EUSELI Í%R%^ÂÂQX> Î Kundnummer: SL Analysrapport Uppdragsmärkn. Toresta Provnummer: Ankomsttemp C Provbeskrivning: Matris: Recipientvatten Provtagare Provtagningsdatum Provtagningsdjup (m ) Provet ankom: Utskriftsdatum: Provmärkning: S, 0,5m Provtagningsplats: Toresta 8,0 Clara Neuschütz ,5 Analys Resultat Enhet Mäto. Metod/ref Turbiditet 2.6 FNU 20% SS-EN ISO 7027 Färg (410 nm) 33 mg Pt/l 20% EN ISO Method C Suspenderade ämnen 3.6 mg/l 35% SS EN ph SS-EN ISO 10523:2012 Temperatur vid ph-mätning 23.3 C SS-EN ISO 10523:2012 Alkalinitet 44 mg HCO3/l 10% SS EN ISO Konduktivitet 16 ms/m 10% SS-EN Klorid 11 mg/l 10% EN ISO Sulfat 18 mg/l 15% StMeth 4500-SO4 / Kone Fluorid 0.27 mg/l 25% St Meth 4500-F / Kone COD-Mn 7.0 mg O2/l 20% fd SS / mod TOC 8.6 mg/l 20% SS EN 1484 DOC 8.0 mg/l 15% SS EN 1484 Ammonium-nitrogen (NH4-N) mg/l 15% SS-EN 11732:2005 / Kone Fosfatfosfor (PO4-P) < mg/l 30% SS-EN ISO6878:2005 /KONE Klorofyll a 17 µg/l 15% SS b) Nitrat-nitrogen (NO3-N) 0.13 mg/l 20% SS / Kone Nitrit-nitrogen (NO2-N) mg/l 15% SS EN / Kone Fosfor P mg/l 10% SS-EN ISO :2005/ TrAAcs Kväve N 0.46 mg/l 10% SS-EN ISO mod/skalar Natrium Na (uppslutet) 10.0 mg/l 20% SS / ICP-AES Natrium Na (end surgjort) 10 mg/l 15% SS / ICP-AES Kalium K (uppslutet) 2.4 mg/l 20% SS / ICP-AES Kalium K (end surgjort) 2.5 mg/l 10% SS / ICP-AES Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

21 AR-14-SL EUSELI Í%R%^ÂÂQX> Î Kalcium Ca (uppslutet) 17 mg/l 15% SS / ICP-AES Kalcium Ca (end surgjort) 17 mg/l 10% SS / ICP-AES Järn Fe (uppslutet) mg/l 20% SS / ICP-AES Järn Fe (end surgjort) mg/l 20% SS / ICP-MS Magnesium Mg (uppslutet) 3.9 mg/l 20% SS / ICP-AES Magnesium Mg (end surgjort) 4.0 mg/l 15% SS / ICP-AES Mangan Mn (uppslutet) mg/l 15% SS / ICP-MS Mangan Mn (end surgjort) mg/l 15% SS / ICP-MS Aluminium Al (uppslutet) 0.14 mg/l 15% SS / ICP-MS Aluminium Al (end surgjort) mg/l 20% SS / ICP-MS Arsenik As (uppslutet) < mg/l 35% SS / ICP-MS Arsenik As (end surgjort) mg/l 15% SS / ICP-MS Barium Ba (uppslutet) mg/l 35% SS / ICP-MS Barium Ba (end surgjort) mg/l 25% SS / ICP-MS Bly Pb (uppslutet) < mg/l 35% SS / ICP-MS Bly Pb (end surgjort) mg/l 20% SS / ICP-MS Bor B (uppsluten) mg/l 30% SS / ICP-MS Bor B (end surgjort) mg/l 25% SS / ICP-MS Kadmium Cd (uppslutet) < mg/l 50% SS / ICP-MS Kadmium Cd (end surgjort) < mg/l 25% SS / ICP-MS Kisel, Si (uppslutet) 0.60 mg/l 15% SS / ICP-AES Kisel, Si (end surgjort) 0.24 mg/l 10% SS / ICP-AES Kobolt Co (uppslutet) < mg/l 25% SS / ICP-MS Kobolt, Co (end surgjort) mg/l 20% SS / ICP-MS Koppar Cu (uppslutet) mg/l 15% SS / ICP-MS Koppar Cu (end surgjort) mg/l 25% SS / ICP-MS Krom Cr (uppslutet) < mg/l 25% SS / ICP-MS Krom Cr (end surgjort) mg/l 15% SS / ICP-MS Molybden, Mo (uppslutet) < mg/l 40% SS / ICP-MS Molybden, Mo (end surgjort) mg/l 35% SS / ICP-MS Nickel Ni (uppslutet) mg/l 15% SS / ICP-MS Nickel Ni (end surgjort) mg/l 15% SS / ICP-MS Strontium, Sr (uppslutet) mg/l 15% SS / ICP-MS Strontium, Sr (end surgjort) mg/l 15% SS / ICP-AES Svavel, S (end surgjort) 7.2 mg/l 15% SS / ICP-AES Titan, Ti (uppslutet) <0.050 µg/l 20% SS / ICP-AES Vanadin V (uppslutet) < mg/l 30% SS / ICP-MS Vanadin, V (end surgjort) mg/l 20% SS / ICP-MS Zink Zn (uppslutet) mg/l 20% SS / ICP-MS Zink Zn (end surgjort) mg/l 25% SS / ICP-MS Djup 0.5 m c) Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

22 AR-14-SL EUSELI Í%R%^ÂÂQX> Î Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN b) Eurofins Environment Testing Sweden (Stockholm), SWEDEN c) Uppgift från provtagare Maria Edström Sahlgren, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

23 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: NIRAS Sweden AB Neuschütz Clara Box STOCKHOLM AR-14-SL EUSELI Í%R%^ÂÂQX=sÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Toresta Provnummer: Ankomsttemp C Provbeskrivning: Matris: Recipientvatten Provtagare Provtagningsdatum Provtagningsdjup (m ) Provet ankom: Utskriftsdatum: Provmärkning: P, 0,5m Provtagningsplats: Toresta 8,0 Clara Neuschütz ,5 Analys Resultat Enhet Mäto. Metod/ref Turbiditet 2.8 FNU 20% SS-EN ISO 7027 Färg (410 nm) 34 mg Pt/l 20% EN ISO Method C Suspenderade ämnen 4.6 mg/l 35% SS EN ph SS-EN ISO 10523:2012 Temperatur vid ph-mätning 23.1 C SS-EN ISO 10523:2012 Alkalinitet 44 mg HCO3/l 10% SS EN ISO Konduktivitet 16 ms/m 10% SS-EN Klorid 11 mg/l 10% EN ISO Sulfat 18 mg/l 15% StMeth 4500-SO4 / Kone Fluorid 0.27 mg/l 25% St Meth 4500-F / Kone COD-Mn 7.6 mg O2/l 20% fd SS / mod TOC 8.6 mg/l 20% SS EN 1484 DOC 8.1 mg/l 15% SS EN 1484 Ammonium-nitrogen (NH4-N) mg/l 15% SS-EN 11732:2005 / Kone Fosfatfosfor (PO4-P) < mg/l 30% SS-EN ISO6878:2005 /KONE Klorofyll a 23 µg/l 15% SS b) Nitrat-nitrogen (NO3-N) < 0.10 mg/l 20% SS / Kone Nitrit-nitrogen (NO2-N) mg/l 15% SS EN / Kone Fosfor P mg/l 10% SS-EN ISO :2005/ TrAAcs Kväve N 0.46 mg/l 10% SS-EN ISO mod/skalar Natrium Na (uppslutet) 9.7 mg/l 20% SS / ICP-AES Natrium Na (end surgjort) 10 mg/l 15% SS / ICP-AES Kalium K (uppslutet) 2.5 mg/l 20% SS / ICP-AES Kalium K (end surgjort) 2.5 mg/l 10% SS / ICP-AES Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

24 AR-14-SL EUSELI Í%R%^ÂÂQX=sÎ Kalcium Ca (uppslutet) 16 mg/l 15% SS / ICP-AES Kalcium Ca (end surgjort) 18 mg/l 10% SS / ICP-AES Järn Fe (uppslutet) 0.11 mg/l 20% SS / ICP-AES Järn Fe (end surgjort) mg/l 20% SS / ICP-MS Magnesium Mg (uppslutet) 3.8 mg/l 20% SS / ICP-AES Magnesium Mg (end surgjort) 4.0 mg/l 15% SS / ICP-AES Mangan Mn (uppslutet) mg/l 15% SS / ICP-MS Mangan Mn (end surgjort) mg/l 30% SS / ICP-MS Aluminium Al (uppslutet) 0.15 mg/l 15% SS / ICP-MS Aluminium Al (end surgjort) mg/l 20% SS / ICP-MS Arsenik As (uppslutet) mg/l 35% SS / ICP-MS Arsenik As (end surgjort) mg/l 15% SS / ICP-MS Barium Ba (uppslutet) <0.020 mg/l 35% SS / ICP-MS Barium Ba (end surgjort) mg/l 25% SS / ICP-MS Bly Pb (uppslutet) < mg/l 35% SS / ICP-MS Bly Pb (end surgjort) mg/l 20% SS / ICP-MS Bor B (uppsluten) < mg/l 30% SS / ICP-MS Bor B (end surgjort) mg/l 25% SS / ICP-MS Kadmium Cd (uppslutet) < mg/l 50% SS / ICP-MS Kadmium Cd (end surgjort) < mg/l 25% SS / ICP-MS Kisel, Si (uppslutet) 0.51 mg/l 15% SS / ICP-AES Kisel, Si (end surgjort) 0.20 mg/l 10% SS / ICP-AES Kobolt Co (uppslutet) < mg/l 25% SS / ICP-MS Kobolt, Co (end surgjort) mg/l 20% SS / ICP-MS Koppar Cu (uppslutet) mg/l 15% SS / ICP-MS Koppar Cu (end surgjort) mg/l 25% SS / ICP-MS Krom Cr (uppslutet) < mg/l 25% SS / ICP-MS Krom Cr (end surgjort) < mg/l 15% SS / ICP-MS Molybden, Mo (uppslutet) < mg/l 40% SS / ICP-MS Molybden, Mo (end surgjort) mg/l 35% SS / ICP-MS Nickel Ni (uppslutet) mg/l 15% SS / ICP-MS Nickel Ni (end surgjort) mg/l 15% SS / ICP-MS Strontium, Sr (uppslutet) mg/l 20% SS / ICP-AES Strontium, Sr (end surgjort) mg/l 15% SS / ICP-AES Svavel, S (end surgjort) 7.4 mg/l 15% SS / ICP-AES Titan, Ti (uppslutet) < 50 µg/l 20% SS / ICP-AES Vanadin V (uppslutet) < mg/l 30% SS / ICP-MS Vanadin, V (end surgjort) mg/l 20% SS / ICP-MS Zink Zn (uppslutet) < mg/l 20% SS / ICP-MS Zink Zn (end surgjort) mg/l 35% SS / ICP-MS Djup 0.5 m c) Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

25 AR-14-SL EUSELI Í%R%^ÂÂQX=sÎ Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN b) Eurofins Environment Testing Sweden (Stockholm), SWEDEN c) Uppgift från provtagare Maria Edström Sahlgren, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

26 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: NIRAS Sweden AB Neuschütz Clara Box STOCKHOLM AR-14-SL EUSELI Í%R%^ÂÂPfDMÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Toresta Provnummer: Ankomsttemp C Provbeskrivning: Matris: Recipientvatten Provtagare Provtagningsdatum Provtagningsdjup (m ) Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: P, 20m Toresta 8,0 Clara Neuschütz Analys Resultat Enhet Mäto. Metod/ref Turbiditet 3.1 FNU 20% SS-EN ISO 7027 Färg (410 nm) 33 mg Pt/l 20% EN ISO Method C Suspenderade ämnen 4.5 mg/l 35% SS EN ph SS-EN ISO 10523:2012 Temperatur vid ph-mätning 23.2 C SS-EN ISO 10523:2012 Alkalinitet 44 mg HCO3/l 10% SS EN ISO Konduktivitet 16 ms/m 10% SS-EN Klorid 11 mg/l 10% EN ISO Sulfat 18 mg/l 15% StMeth 4500-SO4 / Kone Fluorid 0.26 mg/l 25% St Meth 4500-F / Kone COD-Mn 6.9 mg O2/l 20% fd SS / mod TOC 8.6 mg/l 20% SS EN 1484 DOC 8.4 mg/l 15% SS EN 1484 Ammonium-nitrogen (NH4-N) mg/l 15% SS-EN 11732:2005 / Kone Fosfatfosfor (PO4-P) mg/l 30% SS-EN ISO6878:2005 /KONE Nitrat-nitrogen (NO3-N) 0.14 mg/l 20% SS / Kone Nitrit-nitrogen (NO2-N) mg/l 15% SS EN / Kone Fosfor P mg/l 10% SS-EN ISO :2005/ TrAAcs Kväve N 0.49 mg/l 10% SS-EN ISO mod/skalar Natrium Na (uppslutet) 9.6 mg/l 20% SS / ICP-AES Natrium Na (end surgjort) 10 mg/l 15% SS / ICP-AES Kalium K (uppslutet) 2.4 mg/l 20% SS / ICP-AES Kalium K (end surgjort) 2.4 mg/l 10% SS / ICP-AES Kalcium Ca (uppslutet) 16 mg/l 15% SS / ICP-AES Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

27 AR-14-SL EUSELI Í%R%^ÂÂPfDMÎ Kalcium Ca (end surgjort) 17 mg/l 10% SS / ICP-AES Järn Fe (uppslutet) mg/l 20% SS / ICP-AES Järn Fe (end surgjort) mg/l 20% SS / ICP-MS Magnesium Mg (uppslutet) 3.7 mg/l 20% SS / ICP-AES Magnesium Mg (end surgjort) 3.9 mg/l 15% SS / ICP-AES Mangan Mn (uppslutet) mg/l 20% SS / ICP-AES Mangan Mn (end surgjort) mg/l 15% SS / ICP-MS Aluminium Al (uppslutet) 0.14 mg/l 15% SS / ICP-MS Aluminium Al (end surgjort) mg/l 20% SS / ICP-MS Arsenik As (uppslutet) < mg/l 35% SS / ICP-MS Arsenik As (end surgjort) mg/l 15% SS / ICP-MS Barium Ba (uppslutet) <0.020 mg/l 35% SS / ICP-MS Barium Ba (end surgjort) mg/l 25% SS / ICP-MS Bly Pb (uppslutet) < mg/l 35% SS / ICP-MS Bly Pb (end surgjort) mg/l 20% SS / ICP-MS Bor B (uppsluten) mg/l 30% SS / ICP-MS Bor B (end surgjort) mg/l 25% SS / ICP-MS Kadmium Cd (uppslutet) < mg/l 50% SS / ICP-MS Kadmium Cd (end surgjort) < mg/l 25% SS / ICP-MS Kisel, Si (uppslutet) 0.59 mg/l 15% SS / ICP-AES Kisel, Si (end surgjort) 0.34 mg/l 10% SS / ICP-AES Kobolt Co (uppslutet) < mg/l 25% SS / ICP-MS Kobolt, Co (end surgjort) mg/l 20% SS / ICP-MS Koppar Cu (uppslutet) mg/l 15% SS / ICP-MS Koppar Cu (end surgjort) mg/l 25% SS / ICP-MS Krom Cr (uppslutet) < mg/l 25% SS / ICP-MS Krom Cr (end surgjort) mg/l 15% SS / ICP-MS Molybden, Mo (uppslutet) < mg/l 40% SS / ICP-MS Molybden, Mo (end surgjort) mg/l 35% SS / ICP-MS Nickel Ni (uppslutet) mg/l 15% SS / ICP-MS Nickel Ni (end surgjort) mg/l 15% SS / ICP-MS Strontium, Sr (uppslutet) mg/l 20% SS / ICP-AES Strontium, Sr (end surgjort) mg/l 15% SS / ICP-AES Svavel, S (end surgjort) 7.2 mg/l 15% SS / ICP-AES Titan, Ti (uppslutet) < 50 µg/l 20% SS / ICP-AES Vanadin V (uppslutet) < mg/l 30% SS / ICP-MS Vanadin, V (end surgjort) mg/l 20% SS / ICP-MS Zink Zn (uppslutet) mg/l 20% SS / ICP-MS Zink Zn (end surgjort) mg/l 35% SS / ICP-MS Djup 20 m b) Utförande laboratorium/underleverantör: Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

28 AR-14-SL EUSELI Í%R%^ÂÂPfDMÎ Eurofins Environment Sweden AB (Lidköping), SWEDEN b) Uppgift från provtagare Maria Edström Sahlgren, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

29 MÄLAREN Kalmarviken Bottenfauna Litoral sparkprov M42 KATEGORIER antal A B C ARTER/TAXA OLIGOCHAETA, fåborstmaskar TURBELLARIA, virvelmaskar Dugesia sp Polycelis sp HIRUDINEA, iglar Erpobdella octoculeata (Linné 1758) Glossosiphonia complanata (Linné 1758) Helobdella stagnalis (Linné 1758) ISOPODA, vattengråsuggor Asellus aquaticus (Linné 1758) AMPHIPODA, märlkräftor Gammarus pulex (Linné 1758) EPHEMEROPTERA, dagsländor Caenis luctuosa (Burmeister 1839) Caenis horaria (Linné 1758) Centroptilum luteolum (Müller 1776) Kageronia fuscogrisea (Retzius 1783) Leptophlebia vespertina (Linné 1758) TRICHOPTERA, nattsländor Agraylea multipunctata (Curtis) Athripsoides Cyrnus trimaculatus (Curtis 1834) Ecnomus tenellus Lepidostoma hirtum (Fabricius 1775) Limnophilidae Lype phaeopa (Stephens 1836) Mystacides azurea (Linné 1761) Mystacides longicornis/nigra Oecetis testacea (Curtis 1834) Oxyethira Tinodes waeneri (Linné 1758) ODONATA, trollsländor Coenagrionidae COLEOPTERA, skalbaggar Gyrinus Haliplus Oulimnius MEGALOPTERA, sävsländor Sialis lutaria (Linné 1758) DIPTERA, tvåvingar Ceratopogonidae

30 Chironomidae ARANEIDAE, spindlar HYDRACARINA, vattenkvalster GASTROPODA, sötvattenssnäckor Bithynia tentaculata (Linné 1758) Valvata cristata (Müller 1774) BIVALVIA, musslor Pisidium Antal taxa 37 Förklaring till kategoribeteckningar litoral ASTP 5,44 MILA 41 EK 0,93 EK 0,52 Status God Måttligt surt Försurningskänslighet (A) 0-taxas toleransgräns okänd 1-taxa har klarat ph lägre än 4,5 Funktionell grupp (B) 0-ej känd 1- filtrerare 2- taxa har klarat PH 4,5-4,9 2- detritusätare 3- taxa har klarat ph 5,0-5,4 3-predatorer 4- ph>5,5 4-skrapare 5- sönderdelare Känslighet för organisk belastning (C) 0- kunskap saknas 1- taxa påträffade i vatten med mycket hög belastning 2- taxa påträffade i vatten med hög belastning 3- taxa påträffade i vatten med måttlig belastning 4- taxa påträffas i vatten med liten belastninf 5- taxa påträffade i vatten helt utan belastning

31 MÄLAREN Kalmarviken Sublitoral Bottenfauna KATEGORIER S1 S2 S3 Sy Fg Eg 5,3m 5,4m 5,1m Medel/hugg ARTER/TAXA OLIGOCHAETA, fåborstmaskar Tubificidae m hårborst ,67 AMPHIPODA, märlkräftor juv ,67 EPHEMEROPTERA, dagsländor Caenis horaria (Linné 1758) ,33 Caenis luctuosa (Burmeister 1839) Ephemera vulgata (Linné 1758) ,00 TRICHOPTERA, nattsländor Cyrnus trimaculatus (Curtis 1834) ,67 DIPTERAtvåvingar Ceratopogonidae ,67 Chironomidae Cryptochironomus ,67 Polypedilum ,00 Procladius ,33 Tanytarsus ,00 Orthocladiinae ,33 HYDRACARINA, vattenkvalster ,00 BIVALVIA Pisidium sp ,33 Antal per hugg ,33 Totalantal taxa 14 BQI 3 EK 1,1 Status Hög

32 Förklaring till kategoribeteckningar sublitoral Syrekänslighet (Sy) Funktionell grupp (Fg) Känslighet för organisk belastning (Eg) 0- taxas känslighet okänd 0- ej känd 0- kunskap saknas 1- taxa är tåligt mot låga syrehalter 1-filtrerare 1- taxa påträffade i vatten med mycket hög belastning 2-taxa är måttligt känsligt 2- detritusätare 2- taxa påträffade i vatten med hög belastning 3- taxa är mycket känsligt 3-predatorer 3- taxa påträffade i vatten med måttlig belastning 4- skrapare 4- taxa påträffas i vatten med liten belastning 5- sönderdelare 5- taxa påträffade i vatten helt utan belastning

33 MÄLAREN Kalmarviken Profundal Bottenfauna KATEGORIER P1 P2 P3 Sy Fg Eg 23,4m 22,5m 21,8m Medel/hugg ARTER/TAXA OLIGOCHAETA, fåborstmaskar Tubificidae m hårborst ,3 DIPTERA, tvåvingar Chironomidae Chironomus sp.(anthracinus typ) ,67 Procladius sp ,67 Sergentia sp ,67 BIVALVIA, musslor Pisidium sp Antal per hugg ,33 Totalantal taxa 5 Förklaring till kategoribeteckningar profundal BQI 6,2 EK 2,3 Status Hög Syrekänslighet (Sy) Funktionell grupp (Fg) Känslighet för organisk belastning (Eg) 0- taxas känslighet okänd 0- ej känd 0- kunskap saknas 1- taxa är tåligt mot låga syrehalter 1-filtrerare 1- taxa påträffade i vatten med mycket hög belastning 2-taxa är måttligt känsligt 2- detritusätare 2- taxa påträffade i vatten med hög belastning 3- taxa är mycket känsligt 3-predatorer 3- taxa påträffade i vatten med måttlig belastning 4- skrapare 4- taxa påträffas i vatten med liten belastning 5- sönderdelare 5- taxa påträffade i vatten helt utan belastning
