Kabelskyddssystem. 3.1 Skyddsslang plast Skyddsslang metall Kabelspiral Tillbehör

Transkript

1

2 Kabelskyddssystem 3 Inspirerad av urkraft HelaGuard slangar med kopplingar skyddar kablar under de hårdaste betingelser. Vad våra kunder inom offshore-området krävde var dock något helt nytt: absolut tät mot vätskor, extrem tryck-, slag- och draghållfasthet, hög resistens mot oljor, fetter, bensin, syror och skydd för UV-strålning skulle kombineras med varandra. I forskningslaboratoriet simulerade man därför betingelser som nästan var som när jorden skapades. HelaGuard skyddsslangar med kopplingar klarade proceduren och används nu i otaliga krävande appliktioner världen över. 3.1 Skyddsslang plast Skyddsslang metall Kabelspiral Tillbehör Flexibel korrugerad slang Flätad skyddsstrumpa Expanderbar skyddsstrumpa Skyddsstrumpa med öppen struktur Skyddsstrumpa för hydraulslangar EMC-skärmande skyddstrumpa Kabelkanaler Kantskydd Skyddshylsor

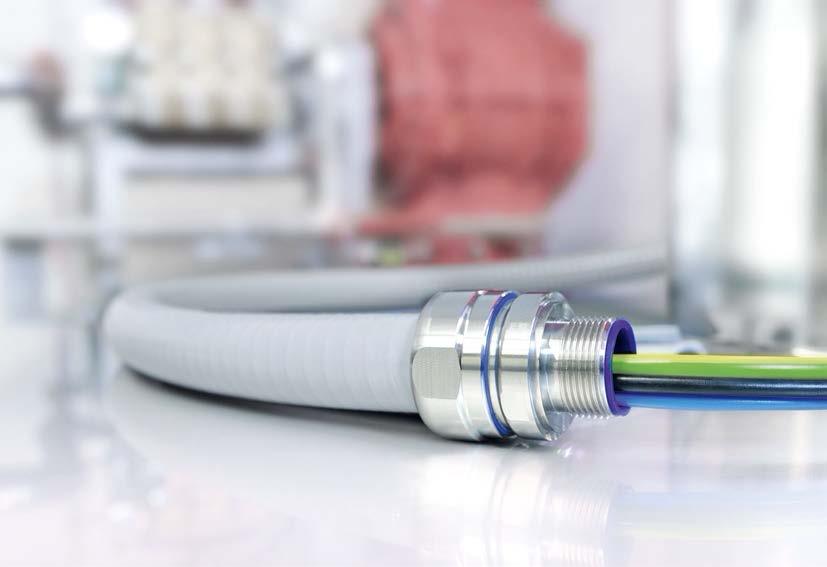

3 3.1 Skyddsslang plast Plastslang HG-SW PA6 standard 291 HG-LW PA6 tunnväggig 292 HG-FR PA6 fl amhämmande 293 HG-DC PA6 dubbelslits 294 Kopplingar för plastslang HG-S, rak, IP Fast utvändig gänga HG-90, 90 vinkel, IP Skyddsslang metall Stålslang SC galvaniserad stålslang 297 SSC rostfri stålslang 298 Kopplingar för stålslang SC-FM fast utvändig gänga 299 Stålslang med plastöverdrag PCS Skyddsslang i galvaniserat stål med PVC överdrag 300 Kopplingar för stålslang med plastöverdrag PCS-FM IP54 fast utvändig gänga 301 PCS-FMC IP65 kompressionskoppling, fast gänga 302 Stålslang vätsketät LTS, galvaniserat stål, PVC överdrag 303 Kopplingar för vätsketät slang LTS-FMC IP68 kompressionskoppling, fast gänga Kabelspiral Spiralförstärkt PVC Slang PSR slät insida 305 Kopplingar spiralförstärkt PVC Slang PSR-S fast utvändig gänga 306 PSR-90 fast utvändig gänga, 90 vinkel 307 FlexiGuard slang och koppling FG PVC slang, spiralförstärkt med ståltråd 308 FG IP54 koppling, vridbar gänga 309 FG IP54 kopping med montageplatta Tillbehör HelaGuard tillbehör Slangclips PACC för korrugerad slang 312 AFCS stål PVC överdrag Flexibel korrugerad slang Helawrap kabeluppsamling med tillbehör HWPP i Polypropylen 314 Helawrap i Polyamid 6, UL94 V0 316 Helawrap HWPPMC 317 HWClips 318 HWBase 318 HAT monteringsverktyg 319 Kabelspiral SBPE standard Polyetelen 320 SBPEFR Polyetelen, fl amhämmande 321 SBPA standard Polyamid SBPAV0 Polyamid 6, fl amhämmande 323 SBPTFE, PTFE 324 SBPEMC kabelspiral med metallinnehåll 325 SPS smal spiral 326 SPF bred spiral Flätad skyddsstrumpa Expanderbar flätad skyddsstrumpa HEGP standardpolyester 328 HEGPX högexpanderande Polyester 329 HEGPV0 Polyester, fl amhämmande 330 HEGPV0X högexpanderande Polyester fl amhämmande 331 HEGPA66 Polyamid 6.6, nötningsresistent 332 HEGPL Polyester, låg vikt 333 HLB Polyester, i dispenserboxar 334 HEGSAS Polyester, ljudabsorberande 335 HEGMAN icke brännbar, meta-aramid 336 HEGMANWO icke brännbar, meta-aramid, vatten och oljeresistent 337

4 Kabelskyddssystem 3 Skyddsstrumpa med öppen struktur Twist-In självomslutande Polyesterstrumpa 338 Twist-In-FR självomslutande Polyesterstrumpa, fl amhämmande 339 HELAHOOK öppningsbar Polyesterstrumpa med kardborrestängning 340 Skyddstrumpa för hydraulslangar HEGWS 341 Kabelstrumpa med elektromagnetiskt skydd HEGEMIP elektromagnetiskt skydd 342 HEGEMIPV0 elektromagnetiskt skydd, fl amhämmande 343 HEGEMIP-HY elektromagnetiskt skydd för hybridbilar 344 HEGEMIP-VG elektromagnetiskt skydd för försvarsindustrin Kabelkanaler Styv PVC kabelkanal HelaDuct HTWD-PN för liten kabeldiameter 346 HelaDuct HTWD-PW för stor kabeldiameter 348 HelaDuct HTWD-PD DIN-storlek 350 Halogenfri kabelkanal HelaDuct HTWD-HF 352 Kabeluppsamling HelaDuct Flex 354 Flexibel kabelkanal HelaDuct HTWD-Flex 355 Kabelkanaler tillbehör För montering före kabeldragning HelaDuct HTWD-BWR kabelhållare 356 För montering på kanalfi ngrarna HelaDuct HTWD-NFWR och HTWD-WFWR kabelhållare 357 För fastsättning av komponenter i botten på kanaler För montage av kabelkanaler i fi xeringshål För montage av R4 och R6 nitar För montering av kanaler mot DIN-skenor HelaDuct HTWD-CTH och HTWD-TL fästen 358 HelaDuct HTWD-R4 och HTWD-R6 nitar 359 HelaDuct HTWD-RT4 och HTWD-RT6 Nitverktyg 359 HelaDuct HTWD-RB skenmonteringsblock Kantskydd G51P i Polyester 362 G51N i Polyamid G51T i PTFE 363 EdgeGuard PS1, SM1, RA Skyddshylsor Push-on genomföringar 366 Genomföringar böjskydd 368 Genomföringar raka 370 Genomföringar kantskydd 372 Genomföringar böj- och kantskydd 374

5 HelaGuard flexibla slangar och kopplingar För mer information om det kompletta sortimentet av HelaGuard fl exibla slangar och kopplingar, se vår HelaGuardkatalog. Beställ din HelaGuardkatalog idag!

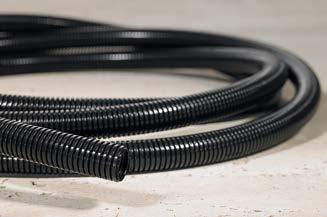

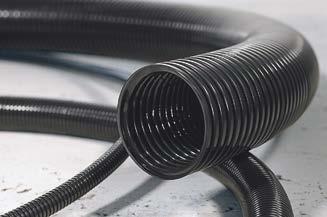

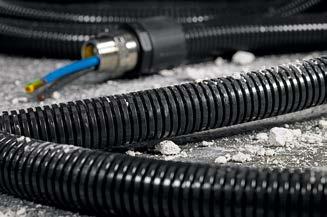

6 Kabelskyddssystem Skyddsslang plast 3.1 HelaGuard skyddsslangar i plast HG-SW PA6 standard Passar maskinbyggnation, apparatskåp, generell konstruktion inom industrin och offentliga byggnader m.m. Mycket flexibel och högt utmattningstal Nötningsresistent Hög slaghållfasthet, återhämtar sig efter deformation Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Låg rökutveckling och låg toxicitet Självslocknande enligt UL94V2 Färg: svart (UV-resistent); grå på begäran HelaGuard HG-SW för industriella applikationer. Polyamid 6 (PA6) Temp. område -40 C till +120 C Användningstemperatur i rörelse Brännbarhetsklass -20 C till +100 C UL94 V2 Till hemsidan! R ID HelaGuard plastslang OD CAD download Ytter (OD) Inre (ID) Min. böjradie (R) Slangvikt Rullängd Färg E-nr Nom NW HG-SW ,5 10,0 6, g/m 50 m Svart (BK) HG-SW ,5 11,5 8, g/m 50 m Svart (BK) HG-SW ,0 9, g/m 50 m Svart (BK) HG-SW ,8 11, g/m 25 m Svart (BK) ,8 11, g/m 50 m Svart (BK) HG-SW ,2 16, g/m 25 m Svart (BK) ,2 16, g/m 50 m Svart (BK) HG-SW ,5 22, g/m 25 m Svart (BK) ,5 22, g/m 50 m Svart (BK) HG-SW ,5 28, g/m 25 m Svart (BK) ,5 28, g/m 50 m Svart (BK) HG-SW ,5 35, g/m 25 m Svart (BK) HG-SW ,5 47, g/m 25 m Svart (BK) HG-SW ,2 56, g/m 10 m Svart (BK) Grå färg finns på begäran. Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 291

7 3.1 Kabelskyddssystem Skyddsslang plast HelaGuard skydsslangar i plast HelaGuard HG-LW PA6 tunnväggig Passar maskinbyggnation, apparatskåp, generell konstruktion inom industrin och offentliga byggnader m.m. där lägre mekaniskt skydd krävs. Liten böjradie Mycket flexibel och högt utmattningstal Hög slaghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Färg: svart; grå (RAL 7031) på begäran HelaGuard PA6 HG-LW tunnväggig, mycket flexibel och används vid rörliga applikationer. R Polyamid 6 (PA6) Temp. område -40 C till +120 C Användningstemperatur i rörelse -20 C till +100 C Brännbarhetsklass Självslocknande uppfyller EN ID HelaGuard plastslang OD Ytter (OD) Inre (ID) Min. böjradie (R) Slangvikt Rullängd Färg E-nr Nom NW HG-LW ,5 10,0 6, g/m 50 m Svart (BK) HG-LW ,5 11,5 8, g/m 50 m Svart (BK) HG-LW ,0 10, g/m 50 m Svart (BK) HG-LW ,8 12, g/m 50 m Svart (BK) HG-LW ,2 16, g/m 50 m Svart (BK) HG-LW ,5 23, g/m 50 m Svart (BK) HG-LW ,5 28, g/m 50 m Svart (BK) HG-LW ,5 35, g/m 25 m Svart (BK) HG-LW ,5 47, g/m 25 m Svart (BK) HG-LW ,2 56, g/m 10 m Svart (BK) Grå färg finns på begäran. Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 292

8 Kabelskyddssystem Skyddsslang plast 3.1 HelaGuard skyddsslangar i plast HG-FR PA6 flamhämmande Flamhämmande korrugerad standardslang som används där hög brandtålighet krävs som t ex i Rälsfordon, järnvägstunnlar, tunnelbanestationer och offentliga byggnader. Mycket flamhämmande (UL94 V0) Liten rökutveckling, låg giftgasutveckling Mycket flexibel och högt utmattningstal Nötningsresistent Hög slaghållfasthet, återhämtar sig efter deformation Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Färg: svart (UV-resistent) R HelaGuard HG-FR högt brandskydd. Polyamid 6 flamhämmande (PA6-FR) Temp. område -40 C till +120 C Användningstemperatur i rörelse Brännbarhetsklass -20 C till +100 C UL94 V0 ID HelaGuard plastslang OD Ytter (OD) Inre (ID) Min. böjradie (R) Slangvikt Rullängd Färg Nom NW HG-FR ,5 10,0 6, g/m 50 m Svart (BK) HG-FR ,0 9, g/m 50 m Svart (BK) HG-FR ,8 11, g/m 50 m Svart (BK) HG-FR ,2 16, g/m 50 m Svart (BK) HG-FR ,5 21, g/m 50 m Svart (BK) HG-FR ,5 28, g/m 50 m Svart (BK) HG-FR ,5 35, g/m 25 m Svart (BK) HG-FR ,5 47, g/m 25 m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 293

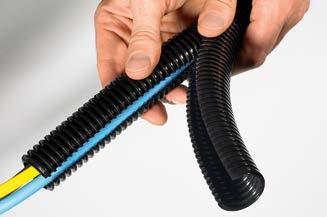

9 3.1 Kabelskyddssystem Skyddsslang plast HelaGuard skyddsslangar i plast HG-DC dubbel slitsad skyddsslang Kontrollpaneler, maskinbyggnation, fabriksbyggnader och överallt där eftermontage är ett krav. Kan öppnas och stängas om och om igen Kablar kan införas i sidled Nötningsresistent Fri från halogen, svavel och fosfor Självsläckande enligt IEC Färg: svart (UV-resistent) HelaGuard PA6 dubbel slitsad skyddsslang, perfekt för retroaktiv anpassning. Polyamid 6 (PA6) Temp. område -40 C till +120 C Brännbarhetsklass UL94 V2 R ID HelaGuard plastslang OD Ytter (OD) Inre (ID) Min. böjradie (R) Slangvikt Rullängd Färg E-nr Nom NW HG-DC ,5 11,5 6, g/m 50 m Svart (BK) HG-DC ,0 7, g/m 50 m Svart (BK) HG-DC ,8 10, g/m 50 m Svart (BK) HG-DC ,2 13, g/m 50 m Svart (BK) HG-DC ,5 20, g/m 50 m Svart (BK) HG-DC ,5 26, g/m 25 m Svart (BK) HG-DC ,5 34, g/m 25 m Svart (BK) HG-DC ,5 45, g/m 25 m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 294

10 Kabelskyddssystem Skyddsslang plast 3.1 Koppling med fast utvändig gänga HG-S rak, IP66 Koppling med fast utvändig gänga. Snabbkoppling i ett stycke Hög kraghållfasthet God resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor med låsmutter Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! HelaGuard HG-S rak, IP66. L TL Polyamid 6.6 (PA66) Temp. område -50 C till +135 C Brännbarhetsklass UL94 V2 OD max. B A/F1 HelaGuard koppling, med fast utvändig gänga Hålstorlek (B) Yttre max. (OD max.) Nyckelvidd II (A/F1) Gänglängd (TL) Nom Gänga Längd (L) Förp innehåll Färg E-nr HG10-S-M12 10 M12 7, st Svart (BK) HG10-S-M16 10 M16 9, st Svart (BK) HG11-S-M12 11 M12 7, st Svart (BK) HG13-S-M12 13 M12 7, st Svart (BK) HG13-S-M16 13 M16 11, st Svart (BK) HG13-S-M20 13 M20 12, st Svart (BK) HG16-S-M16 16 M16 11, st Svart (BK) HG16-S-M20 16 M20 14, st Svart (BK) HG20-S-M20 20 M20 14, st Svart (BK) HG21-S-M20 21 M20 14, st Svart (BK) HG25-S-M25 25 M25 19, st Svart (BK) HG28-S-M25 28 M25 19, st Svart (BK) HG28-S-M32 28 M32 26, st Svart (BK) HG34-S-M32 34 M32 26, st Svart (BK) HG34-S-M40 34 M40 32, st Svart (BK) HG42-S-M40 42 M40 32, st Svart (BK) HG42-S-M50 42 M50 40, st Svart (BK) HG54-S-M50 54 M50 42, st Svart (BK) HG54-S-M63 54 M63 53, st Svart (BK) HG67-S-M63 67 M63 56, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. CAD download 295

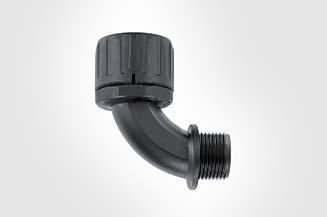

11 3.1 Kabelskyddssystem Skyddsslang plast Fast koppling med utvändig gänga HG vinkelkoppling, IP66 90 utvändig vinkelgänga. Snabbkoppling i ett stycke Hög draghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor levereras med låsmutter Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! HelaGuard HG vinkelkoppling, IP66. L OD max. Polyamid 6.6 (PA66) Temp. område -50 C till +135 C Brännbarhetsklass UL94 V2 TL B FD HelaGuard koppling, 90 med fast utvändig gänga Yttre max. (OD max.) Gänglängd (TL) Nom Gänga Hålstorlek (B) Längd (L) Flänsdia. (FD) Förp innehåll Färg E-nr HG10-90-M12 10 M12 6, st Svart (BK) HG11-90-M12 11 M12 6, st Svart (BK) HG13-90-M16 13 M16 10, st Svart (BK) HG16-90-M16 16 M16 10, st Svart (BK) HG16-90-M20 16 M20 14, st Svart (BK) HG21-90-M20 21 M20 14, st Svart (BK) HG25-90-M25 25 M25 19, st Svart (BK) HG28-90-M25 28 M25 19, st Svart (BK) HG34-90-M32 34 M32 24, st Svart (BK) HG42-90-M40 42 M40 32, st Svart (BK) HG42-90-M50 42 M50 39, st Svart (BK) HG54-90-M50 54 M50 39, st Svart (BK) HG54-90-M63 54 M63 49, st Svart (BK) HG67-90-M63 67 M63 49, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 296

12 Kabelskyddssystem Skyddsslang metall 3.2 Stålslang SC galvaniserad stålslang Kabeldragning under golv, i kontor och datacentraler, skydd av hydrauliska och pneumatiska slangar. För högt mekaniskt skydd. Hög kompression, drag- och slaghållfasthet Mycket flexibel HelaGuard SC skyddsslang i galvaniserat stål. Till hemsidan! Galvaniserat stål (GS) Temp. område -100 C till +300 C R ID HelaGuard metallslang OD Nom Ytter (OD) Inre (ID) Min. böjradie (R) Slangvikt Rullängd Färg E-nr SC ,1 6, g/m 10 m Metall (ML) ,1 6, g/m 50 m Metall (ML) SC ,2 10, g/m 10 m Metall (ML) ,2 10, g/m 50 m Metall (ML) SC ,4 12, g/m 10 m Metall (ML) ,4 12, g/m 25 m Metall (ML) SC ,6 16, g/m 10 m Metall (ML) ,6 16, g/m 25 m Metall (ML) SC ,6 21, g/m 10 m Metall (ML) ,6 21, g/m 25 m Metall (ML) SC ,0 28, g/m 10 m Metall (ML) ,0 28, g/m 25 m Metall (ML) SC ,5 37, g/m 10 m Metall (ML) ,5 37, g/m 25 m Metall (ML) SC ,2 48, g/m 10 m Metall (ML) ,2 48, g/m 25 m Metall (ML) SC ,5 57, g/m 10 m Metall (ML) SC ,0 70, g/m 10 m Metall (ML) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. CAD download 297

13 3.2 Kabelskyddssystem Skyddsslang metall Stålslang SSC rostfri stålslang Skydd av kontaktkablar, instrumenteringsrör, hydrauliska och pneumatiska skyddsslangar, särskilt i korrosiva miljöer. Vanlig på sjukhus och kliniker. Mycket resistent mot rost och korrosion Hög drag- och slaghållfasthet Mycket flexibel HelaGuard SSC rostfri stålskyddsslang ger utmärkt mekaniskt skydd i korrosiva miljöer. Rostfritt syrafast stål typ SS316 Temp. område -100 C till +400 C R ID HelaGuard metallslang OD Ytter (OD) Inre (ID) Min. böjradie (R) Slangvikt Rullängd Färg E-nr Nom SSC ,1 6, g/m 25 m Metall (ML) SSC ,3 10, g/m 25 m Metall (ML) SSC ,4 13, g/m 25 m Metall (ML) SSC ,4 16, g/m 25 m Metall (ML) SSC ,3 21, g/m 25 m Metall (ML) SSC ,7 28, g/m 25 m Metall (ML) SSC ,1 37, g/m 10 m Metall (ML) SSC ,8 48, g/m 10 m Metall (ML) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 298

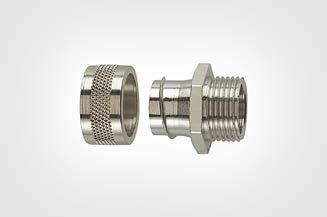

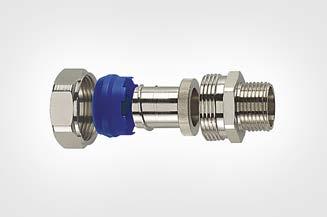

14 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang SC-FM fast koppling, utvändiga gängor Fast utvändig gänga, nickelpläterad mässing. Tvådelad förskruvning, gemensam kolv och kropp med utvändiga gängor Tätt och tillförlitligt fäste till slangen Kan säkras med en låsmutter HelaGuard SC-FM fast med utvändiga gängor. L Nickelpläterad mässing (NPB) Temp. område -100 C till +300 C TL A/F1 B HelaGuard koppling, rak med fast utvändig gänga Hålstorlek (B) Nyckelvidd II (A/F1) Gänglängd (TL) Nom Gänga Längd (L) Förp innehåll Färg E-nr SC10-FM-M12 10 M12 5,6 21,0 13 7,0 10 st Metall (ML) SC12-FM-M16 12 M16 8,5 23, ,0 10 st Metall (ML) SC16-FM-M16 16 M16 11,5 25, ,0 10 st Metall (ML) SC16-FM-M20 16 M20 11,5 25, ,0 10 st Metall (ML) SC20-FM-M20 20 M20 15,3 26, ,0 10 st Metall (ML) SC25-FM-M25 25 M25 19,1 29, ,0 10 st Metall (ML) SC32-FM-M32 32 M32 26,2 36, ,0 2 st Metall (ML) SC40-FM-M40 40 M40 34,6 39, ,0 2 st Metall (ML) SC50-FM-M50 50 M50 44,7 42, ,0 1 st Metall (ML) SC63-FM-M63 63 M63 54,1 50, ,0 1 st Metall (ML) SC75-FM-M75 75 M75 66,4 60, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. CAD download 299

15 3.2 Kabelskyddssystem Skyddsslang metall Stålslang med plastöverdrag PCS skyddsslang i galvaniserat stål med PVC överdrag Flexibel galvaniserad stålslang med PVC-överdrag. Används till bl.a. maskiner, fabriker och elinstallationer. Hög tryck-, drag- och slaghållfasthet Mycket flexibel God motståndskraft mot alkalier och syror God motståndskraft mot kemikalier Färg: svart HelaGuard PCS skyddsslang i galvaniserat stål med PVC-överdrag. Galvaniserat stål (GS), Polyvinylklorid (PVC) Temp. område -15 C till +70 C R ID OD HelaGuard metallslang, plastöverdrag PCS10 PCS12 PCS16 PCS20 PCS25 PCS32 PCS40 PCS50 PCS63 PCS75 Nom Ytter (OD) Inre (ID) Min. böjradie (R) Slangvikt Rullängd Färg E-nr 10 10,1 6, g/m 10 m Grå (GY) ,1 6, g/m 50 m Svart (BK) ,2 10, g/m 10 m Grå (GY) ,2 10, g/m 50 m Svart (BK) ,0 13, g/m 10 m Grå (GY) ,1 13, g/m 25 m Svart (BK) ,6 16, g/m 10 m Grå (GY) ,6 16, g/m 25 m Svart (BK) ,0 21, g/m 10 m Grå (GY) ,0 21, g/m 25 m Svart (BK) ,0 28, g/m 10 m Grå (GY) ,0 28, g/m 25 m Svart (BK) ,2 37, g/m 10 m Grå (GY) ,2 37, g/m 25 m Svart (BK) ,0 48, g/m 10 m Grå (GY) ,0 48, g/m 25 m Svart (BK) ,5 57, g/m 10 m Grå (GY) ,5 57, g/m 10 m Svart (BK) ,2 70, g/m 10 m Grå (GY) ,2 70, g/m 10 m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 300

16 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang med plastöverdrag PCS-FM fast koppling med utvändiga gängor, IP54 Fast utvändig gänga, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp med utvändiga gängor Tätt och tillförlitligt fäste till slangen Kan säkras med en låsmutter HelaGuard PCS-FM fast med utvändiga gängor. L Nickelpläterad mässing (NPB) Temp. område -100 C till +300 C TL A/F1 B HelaGuard koppling, rak med fast utvändig gänga Hålstorlek (B) Nyckelvidd II (A/F1) Gänglängd (TL) Nom Gänga Längd (L) Förp innehåll Färg E-nr PCS10-FM-M12 10 M12 5,6 21,0 13 8,0 10 st Metall (ML) PCS12-FM-M16 12 M16 8,5 23,0 17 8,0 10 st Metall (ML) PCS16-FM-M16 16 M16 11,5 25, ,0 10 st Metall (ML) PCS16-FM-M20 16 M20 11,5 25, ,0 10 st Metall (ML) PCS20-FM-M20 20 M20 15,3 26, ,0 10 st Metall (ML) PCS25-FM-M25 25 M25 19,1 32, ,0 10 st Metall (ML) PCS32-FM-M32 32 M32 26,2 36, ,0 2 st Metall (ML) PCS40-FM-M40 40 M40 34,6 39, ,0 2 st Metall (ML) PCS50-FM-M50 50 M50 44,7 42, ,0 1 st Metall (ML) PCS63-FM-M63 63 M63 54,5 50, ,0 1 st Metall (ML) PCS75-FM-M75 75 M75 66,5 60, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. CAD download 301

17 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar stålslang med plastöverdrag PCS-FMC kompressionskoppling, IP65 Utvändig gänga. Nickelpläterad mässing, IP65. Flerdelad kompressionskoppling inkl elastomertätning Kan användas för förpressade hål eller gängad ingång eftersom kopplingen roterar tills den är ordentligt åtdragen Utmärkt dragavlastning HelaGuard PCS-FMC kompressionskoppling. L Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) Temp. område -40 C till +135 C Nickelpläterad mässing (NPB), Polyamid 6 (PA6) TL A/F3 B A/F1 HelaGuard kompressionskoppling, rak med fast utvändig gänga Hålstorlek (B) Nyckelvidd II (A/F1) Nyckelvidd III (A/F3) Gänglängd (TL) Nom Gänga Längd (L) Förp innehåll Färg PCS10-FMC-M12 10 M12 5,6 29, ,0 10 st Metall (ML) PCS12-FMC-M16 12 M16 8,6 29, ,0 10 st Metall (ML) PCS16-FMC-M16 16 M16 11,5 33, ,0 10 st Metall (ML) PCS16-FMC-M20 16 M20 11,5 33, ,0 10 st Metall (ML) PCS20-FMC-M20 20 M20 15,3 33, ,0 10 st Metall (ML) PCS25-FMC-M25 25 M25 19,1 40, ,0 10 st Metall (ML) PCS32-FMC-M32 32 M32 26,0 45, ,0 2 st Metall (ML) PCS40-FMC-M40 40 M40 34,6 47, ,0 2 st Metall (ML) PCS50-FMC-M50 50 M50 44,7 51, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. CAD download 302

18 Kabelskyddssystem Skyddsslang metall 3.2 Stålslangar med vätsketätt hölje LTS galvaniserad stålslang med PVC-överdrag Flexibel galvaniserad stålslang med mjukt vätsketätt PVC-överdrag. Uppfyller IP66, IP68 och IP69K med LTS-kopplingar. LTS används i olika maskininstallationer och utomhusinstallationer när en vätsketät slang erfordras. Vätsketät (IP68 och IP69k med LTS-kopplingar) Hög drag- och slaghållfasthet God flexibilitet Slätt överdrag, skrynklas inte vid böjning God motståndskraft mot syror, bensin, oljor och fetter UV resistent (svart), passande för användning utomhus HelaGuard LTS. Galvaniserat stål (GS), Polyvinylklorid (PVC) Temp. område -20 C till +105 C R ID OD HelaGuard vätsketät metallslang, plastöverdragen Helaguard LTS galvaniserad stålslang med ett slätt, vätsketätt PVC-överdrag. Passar utmärkt för installationer utomhus. Ytter (OD) Inre (ID) Min. böjradie (R) Slangvikt Rullängd Färg E-nr Nom Nominell storlek LTS /4 " 11,8 7, g/m 50 m Svart (BK) LTS /16 " 14,2 10, g/m 25 m Svart (BK) LTS /8 " 17,8 12, g/m 25 m Svart (BK) LTS /2 " 21,1 16, g/m 25 m Svart (BK) LTS /4 " 26,4 21, g/m 25 m Svart (BK) LTS " 33,1 26, g/m 25 m Svart (BK) LTS /4 " 41,8 35, g/m 25 m Svart (BK) LTS /2 " 47,9 40, g/m 25 m Svart (BK) LTS " 59,7 51, g/m 10 m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 303

19 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med vätsketätt hölje LTS-FMC fast gängad trycktätning, IP68 Utvändig gänga. Nickelpläterad mässing, IP66, IP67, IP68 och IP69K. Flerdelad kompressionskoppling inkl Polyamidtätning Ger utmärkt draghållfasthet Kan användas för förpressade hål eller gängad ingång eftersom kopplingen roterar tills den är åtdragen HelaGuard LTS-FMC kompressionskoppling. L TL A/F3 B A/F1 Nickelpläterad mässing (NPB), Polyamid 6 (PA6) Temp. område -40 C till +135 C HelaGuard kompressionskoppling, rak med fast utvändig gänga Hålstorlek (B) Nyckelvidd II (A/F1) Nyckelvidd III (A/F3) Gänglängd (TL) Nom Gänga Längd (L) Förp innehåll Färg E-nr LTS10-FMC-M12 10 M12 5,6 29, ,0 10 st Metall (ML) LTS10-FMC-M16 10 M16 5,6 29, ,0 10 st Metall (ML) LTS12-FMC-M16 12 M16 8,6 29, ,0 10 st Metall (ML) LTS16-FMC-M16 16 M16 10,7 33, ,0 10 st Metall (ML) LTS16-FMC-M20 16 M20 10,7 33, ,0 10 st Metall (ML) LTS20-FMC-M20 20 M20 14,5 33, ,0 10 st Metall (ML) LTS25-FMC-M25 25 M25 18,0 40, ,0 10 st Metall (ML) LTS32-FMC-M32 32 M32 24,6 45, ,0 2 st Metall (ML) LTS40-FMC-M40 40 M40 32,7 47, ,0 1 st Metall (ML) LTS50-FMC-M50 50 M50 37,7 53, ,0 1 st Metall (ML) LTS63-FMC-M63 63 M63 49,0 58, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. CAD download 304

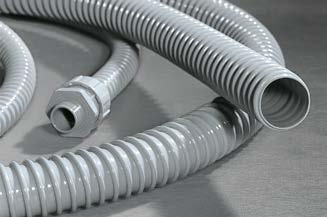

20 Kabelskyddssystem Kabelspiral 3.3 Spiralförstärkta PVC slangar PSR slang Flexibel skyddsslang för maskinbyggnation, fabriker, fartyg, automation, elektriska installationer. Spiralförstärkt PVC-slang. Mycket flexibel Vridstyv Självslocknande Lätt att dra igenom kabel Kan användas med PSR PA66 kopplingar Färg: svart; ljusgrå, grön (oljeresistent), blå (mycket temperaturtålig) på begäran PSR är extremt flexibel och medger enkel isättning av kablar. Polyvinylklorid (PVC) Temp. område -20 C till +70 C Brännbarhetsklass Självslocknande uppfyller EN Till hemsidan! ID HelaGuard spiralförstärkt slang OD R PSR stålslang med högre motståndskraft mot olja (färg: grön) eller temperatur (färg: blå) finns på begäran. Ytter (OD) Inre (ID) Min. böjradie (R) Slangvikt Rullängd Färg Nom PSR , g/m 30 m Grå (GY) PSR , g/m 30 m Grå (GY) PSR , g/m 30 m Grå (GY) PSR , g/m 30 m Grå (GY) PSR , g/m 30 m Grå (GY) PSR , g/m 30 m Grå (GY) PSR , g/m 30 m Grå (GY) PSR , g/m 30 m Grå (GY) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 305

21 3.3 Kabelskyddssystem Kabelspiral Kopplingar för spiralförstärkta PVC slangar PSR-S rak koppling Rak PA66 koppling, fast rak gänga. IP65 med PSR slang. IP66 och IP67 med PSRSC slang. Hög draghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor levereras med låsmutter Passar både PSR och PSRSC slangar PSR-S rak. Beslag med PG-gänga och 45 finns på begäran. Polyamid 6.6 (PA66) Temp. område -50 C till +135 C Brännbarhetsklass UL94 V2 L TL OD max. B A/F1 HelaGuard koppling, rak med fast utvändig gänga Hålstorlek (B) Yttre max. (OD max.) Nyckelvidd II (A/F1) Gänglängd (TL) Nom Gänga Längd (L) Förp innehåll Färg PSR12-S-M16 12 M16 9, st Grå (GY) PSR16-S-M16 16 M16 10, st Grå (GY) PSR16-S-M20 16 M20 10, st Grå (GY) PSR20-S-M20 20 M20 14, st Grå (GY) PSR25-S-M25 25 M25 19, st Grå (GY) PSR32-S-M32 32 M32 24, st Grå (GY) PSR40-S-M40 40 M40 33, st Grå (GY) PSR50-S-M50 50 M50 39, st Grå (GY) PSR63-S-M63 63 M63 48, st Grå (GY) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 306

22 Kabelskyddssystem Kabelspiral 3.3 Kopplingar för spiralförstärkta PVC slangar PSR vinklad koppling 90 PA66 koppling med fast utvändig gänga. IP65 med PSR slang. IP66 och IP67 med PSRSC slang. Bra draghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor levereras med låsmutter Passar både PSR och PSRSC slangar Beslag med PG-gänga och 45 finns på begäran. L PSR vinklad. Polyamid 6.6 (PA66) Temp. område -50 C till +135 C Brännbarhetsklass UL94 V2 OD max. TL B FD HelaGuard koppling, 90 med fast utvändig gänga Hålstorlek (B) Yttre max. (OD max.) Gänglängd (TL) Nom Gänga Längd (L) Flänsdia. (FD) Förp innehåll PSR16-90-M16 16 M16 10, st PSR16-90-M20 16 M20 10, st PSR20-90-M20 20 M20 14, st PSR25-90-M25 25 M25 19, st PSR32-90-M32 32 M32 24, st PSR40-90-M40 40 M40 33, st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. CAD download För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 307

23 3.3 Kabelskyddssystem Kabelspiral FlexiGuard slangar och kopplingar FlexiGuard PVC skyddsslangar FlexiGuard skyddar slangar och används i kopplingsskåp och fabriksmontering som kabelskydd för blyinfattningar och i dörrområden. Extremt flexibel Utmärkt mekaniskt skydd God beständighet mot oljor, syror och alkalier God beständighet mot kemikalier God motståndskraft mot UV och ozon FlexiGuard FG med FG-UH fäste. Flexibel polyvinylklorid, kadmiumfri (PVC), Stål (ST) Temp. område -20 C till +70 C, (+80 C, 200 h) Brännbarhetsklass UL94 HB FlexiGuard Inre (ID) Ytter (OD) Min. böjradie (R) Rullängd Färg Nom Förp innehåll FG m Grå (GY) 10 m FG m Grå (GY) 10 m FG m Grå (GY) 10 m FG m Grå (GY) 10 m FG m Grå (GY) 10 m FG m Grå (GY) 10 m FG m Grå (GY) 10 m FG m Grå (GY) 10 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 308

24 Kabelskyddssystem Kabelspiral 3.3 Kopplingar med vridbar gänga FlexiGuard rak koppling, IP54 Rak svivelkoppling med yttre gänga. Uppfyller IP54 med FlexiGuard FG slangar. En del, enkel passning Vibrations- och spänningsresistenta Stor hålstorlek Inre hylsan skyddar kablar Bra motstånd mot kemikalier God motståndskraft mot UV och ozon Fäste FG-M och FM-P. L Polypropen (PP) Temp. område -35 C till +80 C Brännbarhetsklass UL94 V2 B A/F2 FlexiGuard koppling, rak med vridbar gänga Hålstorlek (B) Nyckelvidd (A/F2) Nom Gänga Längd (L) Färg Förp innehåll FG14-M16 14 M16 8,8 42,0 20 Grå (GY) 10 st FG14-PG9 14 PG9 8,8 42,0 20 Grå (GY) 10 st FG17-M20 17 M20 11,1 45,5 24 Grå (GY) 10 st FG17-PG11 17 PG11 11,1 45,5 24 Grå (GY) 10 st FG19-PG13 19 PG13,5 13,0 47,5 27 Grå (GY) 10 st FG21-M25 21 M25 14,8 49,8 30 Grå (GY) 10 st FG21-PG16 21 PG16 14,8 49,8 30 Grå (GY) 10 st FG27-M32 27 M32 19,4 52,0 36 Grå (GY) 10 st FG27-PG21 27 PG21 19,4 52,0 36 Grå (GY) 10 st FG36-M40 36 M40 27,9 55,0 46 Grå (GY) 10 st FG36-PG29 36 PG29 27,9 55,0 46 Grå (GY) 10 st FG45-M50 45 M50 35,6 58,0 55 Grå (GY) 10 st FG45-PG36 45 PG36 35,6 58,0 55 Grå (GY) 10 st FG56-M63 56 M63 45,9 60,5 65 Grå (GY) 10 st FG56-PG48 56 PG48 45,9 60,5 65 Grå (GY) 10 st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 309

25 3.3 Kabelskyddssystem Kabelspiral Kopplingar för FlexiGuard spiralförstärkt PVC slang FG-UH rak koppling, IP54 Rakt svivelfäste. Uppfyller IP54 med FlexiGuard FG slangar. Ett stycke, enkel passning Vridbar koppling Vibrations- och spänningsresistenta Stor hålstorlek Inre hylsan skyddar kablar Bra motstånd mot kemikalier God motståndskraft mot UV och ozon UH-fäste med klammer. L Polypropen (PP) Temp. område -35 C till +80 C Brännbarhetsklass UL94 V2 W B F H FH FlexiGuard, rak med klammer Hålstorlek (B) Nom Längd (L) Bredd (W) Höjd (H) C/C (F) Färg Förp innehåll FG14-UH 14 8,8 42,0 10,0 40,0 5,7 29,0 Grå (GY) 10 st FG17-UH 17 11,1 45,5 12,0 50,0 5,7 37,0 Grå (GY) 10 st FG19-UH 19 13,0 47,5 12,0 50,0 5,7 37,0 Grå (GY) 10 st FG21-UH 21 14,8 49,8 12,0 50,0 5,7 37,0 Grå (GY) 10 st FG27-UH 27 19,4 52,0 12,5 57,0 5,7 43,0 Grå (GY) 10 st FG36-UH 36 27,9 55,0 13,0 67,0 6,7 53,0 Grå (GY) 10 st FG45-UH 45 35,6 58,0 14,0 80,0 6,7 65,0 Grå (GY) 10 st FG56-UH 56 45,9 60,5 16,5 93,0 6,7 76,0 Grå (GY) 10 st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Hål (FH) 310

26 HelaGuard flexibla slangar och kopplingar För mer information om det kompletta sortimentet av HelaGuard fl exibla slangar och kopplingar, se vår HelaGuardkatalog. Beställ din HelaGuardkatalog idag!

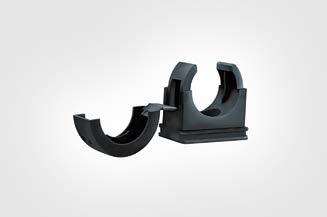

27 3.4 Kabelskyddssystem Tillbehör HelaGuard tillbehör PACC slanghållare för korrugerad slang Snabb och enkel montering Med integrerad låsning Med genomgående hål för fäste med skruv Inre skåra för att förhindra att slangen slinter Kan användas för C-formade DIN-skenor HelaGuard PACC slanghållare. L W Till hemsidan! Polyamid 6.6 (PA66) Temp. område -50 C till +135 C Brännbarhetsklass UL94 V2 FH H HelaGuard clip, sidovy HelaGuard clip, uppifrån Nom Höjd (H) Bredd (W) Längd (L) Hål (FH) Förp innehåll Färg E-nr PACC M5 10 st Svart (BK) PACC M5 10 st Svart (BK) PACC M5 10 st Svart (BK) PACC M6 10 st Svart (BK) PACC M6 10 st Svart (BK) PACC M6 10 st Svart (BK) PACC M6 5 st Svart (BK) PACC M6 5 st Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 312

28 Kabelskyddssystem Tillbehör 3.4 HelaGuard tillbehör AFCS slanghållare, pläterat stål och PVC belagd Enkel, säker fixering av metallslangar Ytskikt motverkar nötning HelaGuard AFCSS slanghållare, pläterat stål och PVC inklädnad. Temp. område -20 C till +105 C Galvaniserat stål (GS), Polyvinylklorid (PVC) ID W2 FH W HelaGuard fixeringsklipp sett från sidan HelaGuard fäste, uppifrån Inre (ID) Nom Bredd (W) Bredd (W2) Förp innehåll Färg AFCS ,0 12,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,0 12,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,0 12,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,0 12,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,0 12,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,0 12,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,0 25,4 30,5 14,2 x 17,5 5 st Metall (ML), Svart (BK) AFCS ,0 25,4 30,5 14,2 x 17,5 5 st Metall (ML), Svart (BK) AFCS ,0 25,4 30,5 14,2 x 17,5 1 st Metall (ML), Svart (BK) AFCS ,2 25,4 30,5 14,2 x 17,5 1 st Metall (ML), Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Hål (FH) CAD download 313

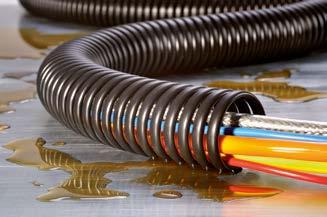

29 3.5 Kabelskyddssystem Flexibel korrugerad slang Helawrap kabelskydd, material: PP HWPP för industriella applikationer Helawrap används till att bunta och skydda kablar inom den elektriska industrin, skåpbyggnation, maskintillverkning och fordonsindustri där rörelse och vibration är ett faktum. Helawrap är den perfekta tidsparande lösningen för industriella applikationer. Perfekt lösning för buntning, skydd och uppsamling av kabelbuntar Snabb och enkel att tillämpa Nötningsskydd Speciell profil möjliggör förgrening av kabeln vid varje punkt Enkel att ta bort och återanvända Finns i flera färger och storlekar Appliceringsverktyg ingår HWPP är lämplig där stor flexibilitet krävs, som t.ex. vid dörröppningar i apparatskåp. Applikationsfilm: Helawrap Temp. område Brännbarhetsklass Polypropen (PP) -60 C till +110 C (+140 C korta stunder) UL94 HB Bunt max Färg Rullängd Verktyg E-nr 9 Grå (GY) 25 m HAT HWPP8 9 Silver (SR) 25 m HAT Svart (BK) 25 m HAT Vit (WH) 25 m HAT Grå (GY) 25 m HAT HWPP16 16 Silver (SR) 25 m HAT Svart (BK) 25 m HAT Vit (WH) 25 m HAT Grå (GY) 25 m HAT HWPP20 21 Silver (SR) 25 m HAT Svart (BK) 25 m HAT Vit (WH) 25 m HAT Grå (GY) 25 m HAT HWPP25 27 Silver (SR) 25 m HAT Svart (BK) 25 m HAT Vit (WH) 25 m HAT Grå (GY) 25 m HAT HWPP30 32 Silver (SR) 25 m HAT Svart (BK) 25 m HAT Vit (WH) 25 m HAT HWPP40 42 Svart (BK) 20 m HAT Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 314

30 Kabelskyddssystem Flexibel korrugerad slang 3.5 Helawrap kabelskydd, material: PP HWPP för hem och kontor Helawrap HWPP i 2 m längder gjorda för hem och kontor. Samlar ihop kablar till PC, TV och stereo-utrustning. Komplett kabelskyddssystem som passar hem och kontorsmiljöer. För mer information om HAT verktyg se sida 319. Helawrap HWPP, praktiska 2 meterslängder, finns tillgänglig i två storlekar och fyra färger. Lägg i en eller fler kablar i appliceringsverktyget. För Helawrap över ditt kablage genom att dra appliceringsverktyget genom kabelskyddet. Placera appliceringsverktyget i en av ändarna på Helawrap. HWPP16L2 HWPP25L2 Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Bunt max Färg Längd (L) Verktyg E-nr 16 Grå (GY) 2 m HAT Silver (SR) 2 m HAT Svart (BK) 2 m HAT Vit (WH) 2 m HAT Grå (GY) 2 m HAT Silver (SR) 2 m HAT Svart (BK) 2 m HAT Vit (WH) 2 m HAT

31 3.5 Kabelskyddssystem Flexibel korrugerad slang Helawrap kabelskydd, material: PA6, UL94V0 HWPAV0 flamskyddad och nötningstålig Helawrap HWPAV0 används för att bunta och skydda kablar och ledningar, särskilt i områden med vibrationer och rörelser. På grund av dess flamskyddande tillsatser är Helawrap HWPAV0 att föredra i områden där brandskydd är viktigt. Idealisk lösning för buntning, skydd, uppsamling och fixering av kablar Snabb och enkel att applicera Självsläckande enligt med UL94 V0 Mycket bra nötningsskydd Speciell profil möjliggör förgreningar av kabel när som helst Enkel att ta bort och återanvändas Appliceringsverktyg ingår Bättre och effektivare kabelskydd genom förgreningsmöjlighet var som helst utefter skyddet. För mer information om HAT verktyg se sida 319. Temp. område Brännbarhetsklass Polyamid 6 V0 (PA6V0) -40 C till +90 C (+120 C korta stunder) UL94 V0 Bunt max Färg Rullängd Verktyg HWPAV08 9 Svart (BK) 25 m HAT HWPAV Svart (BK) 25 m HAT HWPAV Svart (BK) 25 m HAT HWPAV Svart (BK) 25 m HAT HWPAV Svart (BK) 25 m HAT Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 316

32 Kabelskyddssystem Flexibel korrugerad slang 3.5 Kabelskydd med metallinnehåll Helawrap HWPPMC HWPPMC kabelskydd är speciellt lämplig för applikationer inom livs- och läkemedelsindustri. Plasten innehåller metall för tillförlitlig detektering med metalldetektorer Snabb och enkel att applicera Rostfritt stål bevarar korrosionsbeständighet Blå färg för ökad synlighet Flyter vid normal vattendensitet Smidig lösning för att bunta och skydda kablar och slangar Lämplig vid eftermontering Förgrening av kabeln kan ske efter hela längden Nötningsskydd Lätt att ta bort och återanvända Appliceringsverktyg ingår HWPPMC kabelskydd innehållande metallspån. Polypropen (PP), Rostfritt stål Temp. område -60 C till +100 C (+140 C korta stunder) Brännbarhetsklass UL94 HB För mer information om HAT verktyg se sida 319. Underlättar kvalitetsprocessen i en produktion av livsmedel som t ex HACCP.* Till hemsidan! Bunt max Färg Rullängd Verktyg E-nr HWPPMC8 9 Blå (BU) 25 m HAT HWPPMC16 16 Blå (BU) 25 m HAT HWPPMC20 21 Blå (BU) 25 m HAT HWPPMC25 27 Blå (BU) 25 m HAT HWPPMC30 32 Blå (BU) 25 m HAT Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. * HACCP = Hazard Analysis Critical Control Points Det är en metod för identifiering och eliminering av potentiella risker i livsmedelsproduktion. De risker som inte kan elimineras är kontrollerade på ett sådant sätt att konsumenten är skyddad. Dessa kontroller är kända som Critical Control Points (CCPs). De är kritiska på grund av att om de falerar, eller inte tas om hand, ökar risken för att produkten skadar konsumenten. 317

33 3.5 Kabelskyddssystem Flexibel korrugerad slang Tillbehör för Helawrap kabelskydd HWClips Helawrap hållare och fästplattor kan länka ihop en kedja av kabelbuntar i samband med att du skyddar och fixerar kablar på industriella maskiner. De kan också användas i apparatskåp, speciellt vid luckan där rörelse utförs. Tillbehören till Helawrap används också för att fixera kabelbuntar i hem och kontor. Fästen till Helawrap flexibelt och effektivt Passar väl runt kabeln Varje fäste kan vara sammanfogade med monteringsplattan eller andra fästen av vilken storlek som helst Fästet kan rotera fritt Kan lätt frigöras och återanvändas Helawrap tillbehörsset för buntning, fixering och skydd av många olika typer av kabeldragning. Polyamid 6.6 slag-/värmetålig, (PA66HIRHS) Flexibel Polyvinylklorid, kadmiumfri (PVC) Temp. område -40 C till +105 C -35 C till +85 C Brännbarhetsklass UL94 HB UL94 V2 Flera hållare kan sättas ihop. Hållarna snurrar fritt. För säkert fäste, kan R1 ögla användas (endast för HWClip25 och HWClip30). Helawrapstorlek Matrl. Färg HWCLIP08 8 PA66HIRHS Svart (BK) HWCLIP16 16 PA66HIRHS Svart (BK) HWCLIP20 20 PA66HIRHS Svart (BK) HWCLIP25 25 PA66HIRHS Svart (BK) HWCLIP30 30 PA66HIRHS Svart (BK) R1 25, 30 PVC Svart (BK) Med reservation för tekniska ändringar. HWBase Montageplatta kan fixeras med skruv, buntband eller lim Kan användas för att montera olika storlekar av HWC-Clips Helawrap HWBase/HWBaseA Lim Färg HWBASE - Svart (BK) HWBASEA Akryl med bas av polyuretanskum Svart (BK)

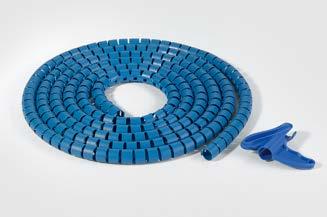

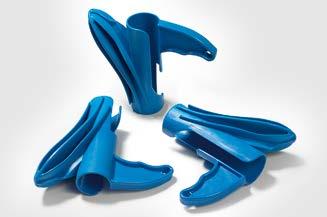

34 Kabelskyddssystem Flexibel korrugerad slang 3.5 Appliceringsverktyg för Helawrap kabelskydd HAT-verktyg Appliceringsverktyget HAT används till Helawrap HWPP, HWPAV0 och HWPPMC. Slitsat kabelskydd för att bunta ihop och skydda kablar snabbt och effektivt. Det finns ett speciellt HAT appliceringsverktyg för varje storlek av Helawrap. Buntar kablar snabbt och enkelt Löper lätt och säkert genom skyddet Lätt införande av kabeln Appliceringsverktyget HAT finns för varje storlek av Helawrap. Färg Förp innehåll E-nr HAT8 Blå (BU) 10 st HAT16 Blå (BU) 10 st HAT20 Blå (BU) 10 st HAT25 Blå (BU) 10 st HAT30 Blå (BU) 10 st HAT40 Blå (BU) 5 st Med reservation för tekniska ändringar. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 319

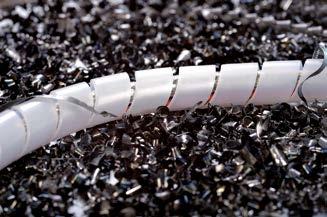

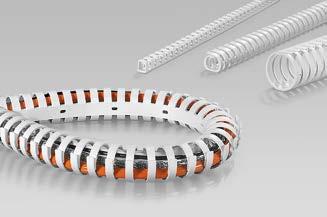

35 3.5 Kabelskyddssystem Flexibel korrugerad slang Kabelspiral standard i Polyetylen för generella applikationer SBPE SBPE kabelspiral passar väl för applikationer inom elektrisk industri, skåpbyggnation och fabriksmiljö. 30 meters förpackningen är anpassad för industriell användning. Vid mindre behov så finns SBPE, storlek 4 och 9, också i en förpackning innehållande 5 meter. Organiserar och skyddar kablar och slangar Mycket bra skydd mot nötning Lämplig för eftermontering Kablar kan dras ut när som helst Brett utbud av storlekar och färger Kabelspiraler SBPE. Till hemsidan! Temp. område Brännbarhetsklass Polyetylen (PE) -60 C till +80 C (+120 C korta stunder) UL94 HB Kabelspiral SBPE1.5 SBPE4 SBPE9 SBPE16 Nom Väggtjockl (WT) Toppavst. (P) Bunt min Bunt max Färg Rullängd E-nr 1,5 0,8 6,0 1,6 8 Grå (GY) 30 m ,5 0,8 6,0 1,6 8 Naturell (NA) 30 m ,5 0,8 6,0 1,6 8 Svart (BK) 30 m ,0 7, Naturell (NA) 30 m ,0 7, Grå (GY) 30 m ,0 7, Svart (BK) 30 m ,4 12, Grå (GY) 30 m ,4 12, Naturell (NA) 30 m ,4 12, Svart (BK) 30 m ,6 16, Grå (GY) 30 m ,6 16, Naturell (NA) 30 m ,6 16, Svart (BK) 30 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. SBPE4D SBPE9D Nom Väggtjockl (WT) Toppavst. (P) Bunt min Bunt max Färg Rullängd E-nr 4 1,0 7, Grå (GY) 5 m ,0 7, Naturell (NA) 5 m ,0 7, Svart (BK) 5 m ,4 12, Grå (GY) 5 m ,4 12, Naturell (NA) 5 m ,4 12, Svart (BK) 5 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 320

36 Kabelskyddssystem Flexibel korrugerad slang 3.5 Spiralskydd i Polyetylen för utökat flamskydd SBPEFR SBEFR kabelspiral används i område där brandskydd är av större vikt, exempelvis fordonsindustri och elektrisk industri. Organiserar och skyddar kablar och slangar Självsläckande enligt UL94 V2 Lämplig för eftermontering Kablar kan dras ut ut när som helst Brett utbud av storlekar och färger Kabelspiral SBPEFR finns tillgänglig i en stor bredd av diametrar och i färgerna svart och vitt. Temp. område Brännbarhetsklass Polyetylen (PEFR), flamhämmande -60 C till +80 C (+120 C korta stunder) UL94 V2, FMVSS 302 Typ B Kabelspiral SBPEFR1.5 SBPEFR4 SBPEFR9 SBPEFR16 Nom Väggtjockl (WT) Toppavst. (P) Bunt min Bunt max Färg Rullängd 1,5 0,8 6,0 1,6 8 Svart (BK) 30 m ,5 0,8 6,0 1,6 8 Vit (WH) 30 m ,0 7, Svart (BK) 30 m ,0 7, Vit (WH) 30 m ,4 12, Svart (BK) 30 m ,4 12, Vit (WH) 30 m ,6 16, Svart (BK) 30 m ,6 16, Vit (WH) 30 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 321

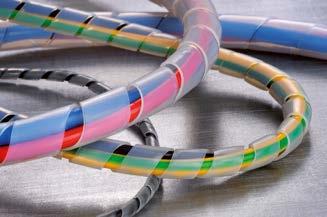

37 3.5 Kabelskyddssystem Flexibel korrugerad slang Kabelspiral i Polyamid för extra styrka och skydd mot nötning SBPA SBPA kabelspiraler används främst inom fordonsindustrin och hos kablagetillverkare. Organiserar och skyddar kablar och slangar Mycket bra skydd mot nötning Lämplig för eftermontering Kablar kan dras ut var som helst Brett utbud av storlekar och färger SBPA kabelspiraler i polyamid ger gott nötningsskydd. Temp. område Brännbarhetsklass Polyamid 6 (PA6) -60 C till +95 C (+130 C korta stunder) UL94 HB Kabelspiral Nom Väggtjockl (WT) Toppavst. (P) Bunt min Bunt max Färg Rullängd SBPA1.5 1,5 0,4 6,0 1,6 8 Naturell (NA) 30 m SBPA4 4 0,6 7, Naturell (NA) 30 m SBPA9 9 1,0 12, Naturell (NA) 30 m SBPA ,2 16, Naturell (NA) 30 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 322

38 Kabelskyddssystem Flexibel korrugerad slang 3.5 Kabelspiral i Polyamid med UL94V0 klassificering SBPAV0 Kabelspiraler SBPAV0 används för att leda och förbinda kablar som behöver omfattande mekaniskt skydd i krävande applikationer, t ex inom publika miljöer, järnväg och flyg. I både kontrollpaneler och skåp där UL94 V0 är behövt. Organiserar och skyddar kablar och slangar Självslocknande enligt UL94 V0 Mycket bra motståndskraft mot nötning Lämplig för eftermontering Kablar kan dras ut var som helst Brett utbud av storlekar och färger Kabelspiraler SBPAV0. Temp. område Brännbarhetsklass Polyamid 6 V0 (PA6V0) -40 C till +90 C (+120 C korta stunder) UL94 V0 Kabelspiral Nom Väggtjockl (WT) Toppavst. (P) Bunt min Bunt max Färg Rullängd SBPAV01.5 1,5 0,4 6,0 1,6 8 Svart (BK) 30 m SBPAV04 4 0,6 7, Svart (BK) 30 m SBPAV09 9 1,0 12, Svart (BK) 30 m SBPAV ,2 16, Svart (BK) 30 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 323

39 3.5 Kabelskyddssystem Flexibel korrugerad slang Kabelspiral i PTFE för extra skydd SBPTFE När ett högklassat skydd krävs, som ger skydd mot kemiska ämnen och extrema temperaturer, rekommnderas SBPTFE. Självslocknande enligt UL94 V2 Organiserar och skyddar kablar och slangar Mycket bra skydd mot nötning Lämplig för eftermontering Kablar kan dras ut när som helst Brett utbud av storlekar och färger Kabelspiral SBPTFE - idealisk vid extrema förhållanden. Temp. område Brännbarhetsklass Polytetrafluoretylen (PTFE) -60 C till +260 C (+35 C korta stunder) UL94 V0 Kabelspiral Nom Väggtjockl (WT) Toppavst. (P) Bunt min Bunt max Färg Rullängd SBPTFE1.5 1,5 0,5 6,0 1,6 8 Naturell (NA) 5 m SBPTFE4 4 0,7 7, Naturell (NA) 5 m SBPTFE9 9 1,0 12, Naturell (NA) 5 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 324

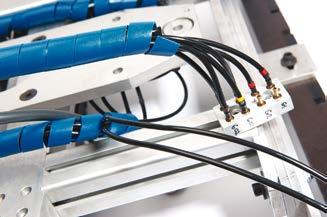

40 Kabelskyddssystem Flexibel korrugerad slang 3.5 Kabelspiral med metallinnehåll SBPEMC SBPEMC kabelspiraler är lämpade att användas inom livs- och läkemedelsindustri. Plasten innehåller metall för tillförlitlig detektering med metalldektektorer Rostfritt stål bevarar korrosionsbeständighet Blå färg för ökad synlighet Flyter vid normal vattendensitet Smidig lösning för att bunta och skydda kablar och slangar Lämplig vid eftermontering Förgrening av kabeln kan ske efter hela längden Metallspån i materialet gör produkten detekterbar. Till hemsidan! Temp. område Brännbarhetsklass Polyetylen (PE), Rostfritt stål -60 C till +80 C (+120 C korta stunder) UL94 HB Underlättar kvalitetsprocessen i en produktion av livsmedel som t ex HACCP.* Kabelspiral Nom Väggtjockl (WT) Toppavst. (P) Bunt min Bunt max Färg Rullängd E-nr SBPEMC1.5 1,5 0,8 6,0 1,6 8 Blå (BU) 30 m SBPEMC4 4 1,0 7, Blå (BU) 30 m SBPEMC9 9 1,4 12, Blå (BU) 30 m SBPEMC ,6 16, Blå (BU) 30 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. * HACCP = Hazard Analysis Critical Control Points Det är en metod för identifiering och eliminering av potentiella risker i livsmedelsproduktion. De risker som inte kan elimineras är kontrollerade på ett sådant sätt att konsumenten är skyddad. Dessa kontroller är kända som Critical Control Points (CCPs). De är kritiska på grund av att om de falerar, eller inte tas om hand, ökar risken för att produkten skadar konsumenten. 325

41 3.5 Kabelskyddssystem Flexibel korrugerad slang Spiralskydd i Polypropen för hög motståndskraft mot oljor, smal SPS Polypropen är oljeresistent och används att skydda ledningar och kablar fordon och petrokemisk industri såväl som i annan tyngre industri. Tjocka väggar och mycket robust Utmärkt skydd mot mekanisk påfrestning Mycket hög slitstyrka Mycket bra motstånd mot oljor Finns i diameter upp till 50 mm Idealisk för större kabelbuntar Spiralslang SPS är robust och erbjuder gott skydd mot oljor. Polypropen (PP) Temp. område -30 C till +100 C Brännbarhetsklass UL94 HB SPS-typ (smal spiral) Inner (D) Toppavst. (P) Bunt max Längd (L) Färg -nr SPS10 10,0 5,0 14 1,0 m Svart (BK) SPS15 15,0 5,0 20 1,0 m Svart (BK) SPS20 20,0 5,5 25 1,0 m Svart (BK) SPS25 25,0 6,0 30 1,0 m Svart (BK) SPS30 30,0 6,5 37 1,0 m Svart (BK) SPS35 35,0 6,5 42 1,0 m Svart (BK) SPS40 40,0 7,0 48 1,0 m Svart (BK) SPS50 50,0 8,0 59 1,0 m Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 326

42 Kabelskyddssystem Flexibel korrugerad slang 3.5 Spiralskydd i Polypropen för hög motståndskraft mot oljor, bred SPF Vi rekommenderar användning av SPF överallt där högt nötningsskydd och en stabil kabelinförsel är viktigt. SPF passar för vindindustri, industrianläggningar och inom petrokemisk industri. Tjocka väggar och mycket robust Utmärkt skydd mot mekanisk påfrestning Mycket hög nötningsbeständighet Mycket god motståndskraft mot oljor Finns i diametrar upp till 50 mm Idealisk för större kabelbuntar SPF kabelspiraler - väldigt robusta och nötningshärdiga. Polypropen (PP) Temp. område -30 C till +100 C Brännbarhetsklass UL94 HB SPF spiralskydd (bred stigning) Inner (D) Toppavst. (P) Bunt max Längd (L) Färg -nr SPF10 10, ,0 m Svart (BK) SPF15 15, ,0 m Svart (BK) SPF20 20, ,0 m Svart (BK) SPF25 25, ,0 m Svart (BK) SPF30 30, ,0 m Svart (BK) SPF35 35, ,0 m Svart (BK) SPF40 40, ,0 m Svart (BK) SPF50 50, ,0 m Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 327

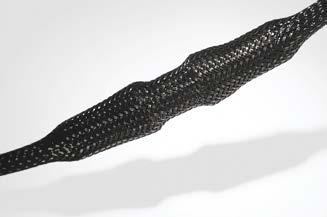

43 3.6 Kabelskyddssystem Flätad skyddsstrumpa Flätad standardskyddsstrumpa av Polyester Helagaine HEGP Helagaine flätad skyddsstrumpa HEGP används inom skåpbyggnation, fordonssektorn, maskinkonstruktion samt generella elapplikationer. Tillverkad av kraftigt Polyamidgarn Utmärkt nötningsbeständighet Mycket flexibel God yttäckning Helagaine flätad skyddsstrumpa HEGP. Polyester (PET) Temp. område -50 C till +150 C (+220 C korta stunder) Smältpunkt +250 C Brännbarhetsklass UL94 V2, FMVSS-302 Bunt min Bunt max Färg Rullängd Rek. verktyg E-nr HEGP Svart (BK) 200 m HEGP Svart (BK) 200 m HEGP Svart (BK) 200 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Rekommenderat verktyg 45 HSG0 572 För mer information om verktyg, se kapitel Monteringsverktyg. 328

44 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Flätad skyddstrumpa i Polyester, större expansion Helagaine HEGPX Använd Helagaine HEGPX överallt där en hög expansionsradie behövs. Helagaine HEGPX är särskilt lämplig inom fordonssektorn, tågindustrin samt vid mindre elektriska applikationer. Tillverkad av robust Polyester Mycket flexibel Expansionsförhållande 3:1 Lätt att applicera över oregelbundna former God nötningsbeständighet Helagaine HEGPX flätad skyddsstrumpa. Polyester (PET) Temp. område -50 C till +150 C (+220 C korta stunder) Smältpunkt +250 C Brännbarhetsklass UL94 V2, FMVSS-302 Bunt min Bunt max Färg Rullängd Rek. verktyg HEGPX Svart (BK) 200 m HEGPX Svart (BK) 100 m HEGPX Svart (BK) 100 m HEGPX Svart (BK) 100 m HEGPX Svart (BK) 50 m HEGPX Svart (BK) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Rekommenderat verktyg 45 HSG0 572 För mer information om verktyg, se kapitel Monteringsverktyg. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 329

45 3.6 Kabelskyddssystem Flätad skyddsstrumpa Flätad skyddsstrumpa i Polyester, UL94V0 klassificerad Helagaine HEGPV0 HEGPV0 flätad skyddsstrumpa kan användas inom områden där ett högt skydd krävs mot brand såsom verktygsmaskiner, robotar och automatisk utrustning. Tillverkad av robust Polyester Självsläckande enligt UL94 V0 för bättre brandskydd Mycket flexibel God slitstyrka God yttäckning Helagaine flätad skyddsstrumpa HEGPV0. Polyester (PBT) Temp. område -50 C till +150 C (+200 C korta stunder) Smältpunkt +225 C Brännbarhetsklass UL94 V0, FMVSS-302 Bunt min Bunt max Färg Rullängd Rek. verktyg HEGPV Svart med vit rand (BKIDWH) 100 m HEGPV Svart med vit rand (BKIDWH) 100 m HEGPV Svart med vit rand (BKIDWH) 100 m HEGPV Svart med vit rand (BKIDWH) 50 m HEGPV Svart med vit rand (BKIDWH) 50 m HEGPV Svart med vit rand (BKIDWH) 50 m HEGPV Svart med vit rand (BKIDWH) 50 m HEGPV Svart med vit rand (BKIDWH) 50 m HEGPV Svart med vit rand (BKIDWH) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Rekommenderat verktyg 45 HSG0 572 För mer information om verktyg, se kapitel Monteringsverktyg. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 330

46 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Flätad skyddsstrumpa i Polyester, stor expansion Helagaine HEGPV0X Helagaine flätad skyddsstrumpa HEGPV0X är idealisk för fordons- och rälsindustri såväl som för kabelskydd, maskinverktyg, robotar och automationsutrustning. HEGPV0X har med framgång testats jämtemot DIN och NF F och kan användas i järnvägsapplikationer. Tillverkad av robust Polyester Självslocknande enligt UL94 V0 för bättre brandskydd Mycket flexibel Expansionsförhållande 3:1 Lätt att applicera över oregelbundna former God nötningsbeständighet Helagaine HEGPV0X flamhämmande flätad skyddsstrumpa. Polyester (PBT) Temp. område -50 C till +150 C (+200 C korta stunder) Smältpunkt +225 C Brännbarhetsklass UL94 V0, FMVSS-302 Bunt min Bunt max Färg Rullängd Rek. verktyg HEGPV0X Svart med vit rand (BKIDWH) 200 m HEGPV0X Svart med vit rand (BKIDWH) 200 m HEGPV0X Svart med vit rand (BKIDWH) 100 m HEGPV0X Svart med vit rand (BKIDWH) 100 m HEGPV0X Svart med vit rand (BKIDWH) 100 m HEGPV0X Svart med vit rand (BKIDWH) 50 m HEGPV0X Svart med vit rand (BKIDWH) 50 m HEGPV0X Svart med vit rand (BKIDWH) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Rekommenderat verktyg 45 HSG0 572 För mer information om verktyg, se kapitel Monteringsverktyg. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 331

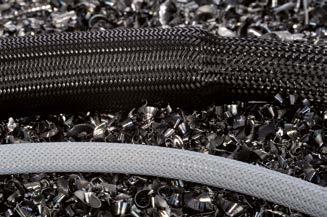

47 3.6 Kabelskyddssystem Flätad skyddsstrumpa Flätad skyddsstrumpa i Polyamid för utmärkt nötningsskydd Helagaine HEGPA66 Helagaine flätad skyddsstrumpa HEGPA66 är idealisk för fordonsindustri såväl som för kabelskydd, maskinverktyg, robotar och automationsutrustning. Tillverkad av kraftigt Polyamidgarn Utmärkt nötningsbeständighet Mycket flexibel Lätt att applicera över oregelbundna former God hög yttäckning Helagaine HEGPA66 flätad skyddsstrumpa. Polyamid 6.6 (PA66) Temp. område -60 C till +150 C (+200 C korta stunder) Smältpunkt +255 C Brännbarhetsklass UL94 V2, FMVSS-302 Bunt min Bunt max Färg Rullängd Rek. verktyg HEGPA Svart (BK) 200 m HEGPA Svart (BK) 100 m HEGPA Svart (BK) 100 m HEGPA Svart (BK) 100 m HEGPA Svart (BK) 100 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Rekommenderat verktyg 45 HSG0 572 För mer information om verktyg, se kapitel Monteringsverktyg. 332

48 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Lättviktig flätad skyddsstrumpa i Polyester Helagaine HEGPL Helagaine HEGPL används huvudsakligen i fordonsinteriörer, motorutrymmen, fordonschassis. Tillverkad av robust Polyester Mycket flexibel Expansionsförhållande 3:1 Lätt att applicera över oregelbundna former God nötningsbeständighet Helagaine HEGPL flätad skyddsstrumpa. Polyester (PET) Temp. område -50 C till +150 C (+220 C korta stunder) Smältpunkt +250 C Brännbarhetsklass UL94 V2, FMVSS 302 Typ B Bunt min Bunt max Färg Rullängd Rek. verktyg HEGPL Svart (BK) m HEGPL Svart (BK) 400 m HEGPL Svart (BK) 300 m HEGPL Svart (BK) 300 m HEGPL Svart (BK) 200 m HEGPL Svart (BK) 150 m HEGPL Svart (BK) 150 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Rekommenderat verktyg 45 HSG0 572 För mer information om verktyg, se kapitel Monteringsverktyg. 333

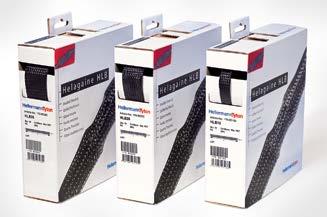

49 3.6 Kabelskyddssystem Flätad skyddsstrumpa Flätad skyddsstrumpa, standard, i box Helagaine HLB Den praktiska dispenserboxen, samt ett brett område av applikationer med endast några få storlekar, gör Helagaine HLB passande både hemma och professionellt. Kablar i HiFi system, presentationsutrustning eller inom industrin kan kablar skyddas effektivt. Helagaine skyddar kablar mot nötning. Praktiska, platsbesparande 10m dispenserboxar Expansion 3:1 Diametrar från 5 mm till 54 mm Tre storlekar för mycket stort antal tillämpningar Helagaine HLB: expansionen gör det möjligt. Endast tre storlekar, i en praktisk box, för nästan alla standard diametrar. Temp. område Smältpunkt Brännbarhetsklass Polyester (PET) -50 C till +150 C (+220 C korta stunder) +250 C UL94 V2 Till hemsidan! Inner (D) Bunt min Bunt max Färg Rullängd Rek. verktyg E-nr HLB Svart (BK) 10 m HLB Svart (BK) 10 m HLB Svart (BK) 10 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Rekommenderat verktyg 45 HSG0 572 För mer information om verktyg, se kapitel Monteringsverktyg. 334

50 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Flätad skyddsstrumpa i Polyester för reducering av oljud vid vibrationer Helagaine HEGSAS Helagaine flätad skyddsstrumpa HEGSAS används primärt inom fordonsindustri eller där vibrationsljud skall elimineras. Helagaine kan levereras i förklippta längder mot förfrågan. För ljudreducering Tillverkad av robust Polyester Mycket flexibel Expansionsförhållande 3:1 Hög yttäckning God nötningsbeständighet Helagaine HEGSAS kabelstrumpa. Polyester (PET) Temp. område -50 C till +150 C (+200 C korta stunder) Smältpunkt +250 C Brännbarhetsklass FMVSS-302 Bunt min Bunt max Färg Rullängd Rek. verktyg HEGSAS Svart (BK) 200 m HEGSAS Svart (BK) 200 m HEGSAS Svart (BK) 100 m HEGSAS Svart (BK) 100 m HEGSAS Svart (BK) 50 m HEGSAS Svart (BK) 50 m HEGSAS Svart (BK) 25 m HEGSAS Svart (BK) 25 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Rekommenderat verktyg 45 HSG0 572 För mer information om verktyg, se kapitel Monteringsverktyg. 335

51 3.6 Kabelskyddssystem Flätad skyddsstrumpa Meta-aramid flätad skyddsstrumpa Helagaine HEGMAN Helagaine HEGMAN är designad för applikationer som kräver mekaniskt skydd vid höga temperaturer inom industrier som t.ex. flyg, militär, järnväg och skeppsbyggnation. Tillverkad av icke brännbar Meta-aramid Extremt flexibel Hög expansion för enkel installation över långa längder Optimalt mekaniskt skydd för kablage Motstår de mest stränga miljöer Överlägset skydd mot nötning, flammor och höga temperaturer Mycket resistent mot strålning och vätskor Helagaine HEGMAN och HEGMANWO finns i många olika storlekar. Polyaramid Polymetaphenylen Isophthalamid (NOMEX) Temp. område +240 C Smältpunkt Smälter inte / Förkolnar över +370 C Brännbarhetsklass UL94 V0 (Råmaterial), UL224 VW1 Till hemsidan! Bunt min Bunt max Färg Rullängd HEGMAN Grön (GN) 100 m HEGMAN Grön (GN) 100 m HEGMAN Grön (GN) 100 m HEGMAN Grön (GN) 50 m HEGMAN Grön (GN) 50 m HEGMAN Grön (GN) 50 m HEGMAN Grön (GN) 50 m HEGMAN Grön (GN) 50 m HEGMAN Grön (GN) 50 m Klipps i önskad längd. NOMEX är ett registrerat varumärke av DuPont. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 336

52 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Meta-aramid flätad skyddsstrumpa, vatten- och oljeavvisande Helagaine HEGMANWO Helagaine HEGMANWO har designats för applikationer som kräver skydd mot vatten, olja och mekaniskt nötning vid höga temperaturer inom industrier som t.ex. flyg, militär, järnväg och skeppsbyggnation. Tillverkad av icke brännbart Meta-aramid Extremt flexibel Hög expansion för enkel installation över långa längder Optimalt mekaniskt skydd för kablage Motstår de mest stränga miljöer Överlägset skydd mot nötning, flammor och höga temperaturer Mycket resistent mot strålning och vätskor Helagaine HEGMAN och HEGMANWO finns i många olika storlekar. Polyaramid Polymetaphenylen Isophthalamid (NOMEX) Temp. område -60 C to +240 C Smältpunkt Smälter inte / Förkolnar över +370 C Brännbarhetsklass UL94 V0 (Råmaterial), UL224 VW1 Bunt min Bunt max Färg Rullängd HEGMANWO Grön (GN) 100 m HEGMANWO Grön (GN) 100 m HEGMANWO Grön (GN) 100 m HEGMANWO Grön (GN) 50 m HEGMANWO Grön (GN) 50 m HEGMANWO Grön (GN) 50 m HEGMANWO Grön (GN) 50 m HEGMANWO Grön (GN) 50 m HEGMANWO Grön (GN) 50 m Klipps i önskad längd. NOMEX är ett registrerat varumärke av DuPont. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 337

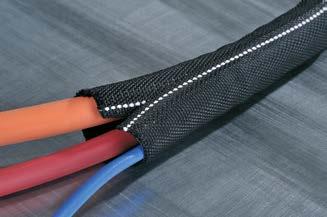

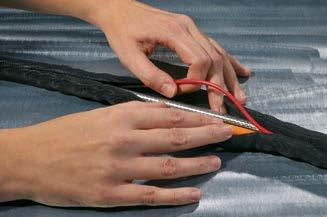

53 3.6 Kabelskyddssystem Flätad skyddsstrumpa Självförslutande skyddsstrumpa av Polyester Helagaine Twist-In Helagaine Twist-In kan användas för många applikationer inom maskinbyggnad, elektronik och elektriska installationer. I de praktiska 2- och 5-metersförpackningarna används Twist-In som kabelskydd för PC, TV- och HiFi utrustning. Självförslutande skyddsstrumpa tillverkad av Polyester Bra nötningsskydd Idealisk för eftermontering Mycket enkel och snabb montering och demontering Snabb och enkel tillgång för inspektion, underhåll och montering Liten mängd storlekar täcker ett brett behov Helagaine Twist-In ger enkel åtkomst till kablar och ledningar för inspektion, underhåll och montering. Polyester (PET) Temp. område -70 C till +125 C Smältpunkt +255 C Brännbarhetsklass Självslocknande, FMVSS-302 Applikationsfilm: Twist-In Bunt min Bunt max Färg Rullängd Rek. verktyg E-nr Twist-In Svart (BK) 150 m Twist-In Svart (BK) 100 m Twist-In Svart (BK) 50 m Twist-In Svart (BK) 25 m Twist-In Svart (BK) 25 m Twist-In Svart (BK) 15 m Twist-In Svart (BK) 15 m Twist-In Svart (BK) 15 m Twist-In Svart (BK) 15 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Bunt min Bunt max Färg Rullängd Rek. verktyg Twist-In Svart (BK) 5 m Twist-In Svart (BK) 5 m Twist-In Svart (BK) 5 m Twist-In Svart (BK) 2 m Twist-In Svart (BK) 2 m Twist-In Svart (BK) 2 m Twist-In Svart (BK) 2 m Twist-In Svart (BK) 2 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 338

54 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Självförslutande strumpa i Polyester, flamhämmande Helagaine Twist-In-FR Helagaine Twist-In FR kan användas i områden där det är viktigt med brandskydd som järnväg, aerospace och skeppsbyggen. Självförslutande skyddsstrumpa tillverkad av Polyester Bra brandskydd Idealisk för eftermontering Mycket enkel och snabb montering och demontering Snabb och enkel tillgång för inspektion, underhåll och montering Liten mängd storlekar täcker ett brett behov Helagaine Twist-In-FR med det vita identifikationsgarnet. Polyester (PET) Temp. område -50 C till +125 C Smältpunkt +240 C Brännbarhetsklass FMVSS-302, Självslocknande Applikationsfilm: Twist-In Bunt min Bunt max Färg Rullängd Rek. verktyg Twist-In-FR Svart med vit rand (BKIDWH) 150 m Twist-In-FR Svart med vit rand (BKIDWH) 100 m Twist-In-FR Svart med vit rand (BKIDWH) 50 m Twist-In-FR Svart med vit rand (BKIDWH) 25 m Twist-In-FR Svart med vit rand (BKIDWH) 25 m Twist-In-FR Svart med vit rand (BKIDWH) 15 m Twist-In-FR Svart med vit rand (BKIDWH) 15 m Twist-In-FR Svart med vit rand (BKIDWH) 15 m Twist-In-FR Svart med vit rand (BKIDWH) 15 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Rekommenderat verktyg 45 HSG0 572 För mer information om verktyg, se kapitel Monteringsverktyg. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 339

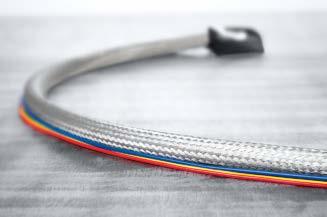

55 3.6 Kabelskyddssystem Flätad skyddsstrumpa Återförslutbar skyddsslang för skydd av redan anslutna kablar HELAHOOK Helahook används i industriella maskiner, elektrisk apparatur, skeppsbyggen, rälsfordon samt inom flygindustrin. Helahook används även i bilar och kommersiella fordon. Den är en perfekt lösning för olika evenemangsorganisationer och varhelst där man behöver återanvända produkten flertalet gånger. Återförslutningsbart kabelskydd av Polyester Mycket elastisk, sitter tätt omkring kablarna Kardborrefäste gör det lätt att öppna och stänga God nötningsbeständighet Helahook skyddsstrumpa ger flexibelt skydd och kan återanvändas flertalet gånger. Polyester (PET) Temp. område -50 C till +150 C Brännbarhetsklass UL94 V2, FMVSS-302 Till hemsidan! Bunt min Bunt max Färg Rullängd HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 340

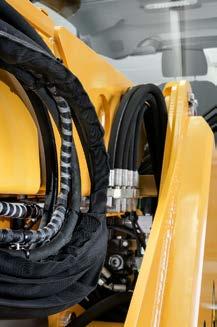

56 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Skyddsstrumpa för hydraulslangar Helagaine HEGWS HEGWS är en mycket nötningstålig och slitstarkt skyddsstrumpa. HEGWS används för att skydda hydraulslangar och förhindra skador på grund av läckage av högtrycksstrålar. HEGWS uppfyller EN ISO 3457, för schaktmaskiner och EN 1299, för vibration och stöt. Mycket rivtålig Mycket bra skydd mot nötning Skydd passande för hydraulslangar Minskar risken för jetstråleskador Uppfyller EN ISO 3457, för schaktmaskiner och EN 1299, för vibration och stöt Helagaine HEGWS: För skydd av hydraulslang. Till hemsidan! Polyamid 6 (PA6) Temp. område -60 C till +125 C Smältpunkt /- 10 C Brännbarhetsklass UL94 V2, FMVSS 302 Typ B Inre (ID) Väggtjockl (WT) Färg Rullängd Rek. verktyg HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m HEGWS ,1 Svart (BK) 50 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Rekommenderat verktyg 45 HSG0 572 För mer information om verktyg, se kapitel Monteringsverktyg. 341

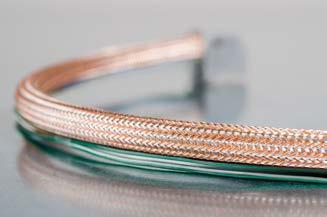

57 3.6 Kabelskyddssystem Flätad skyddsstrumpa Flätad skyddsstrumpa för elektromagnetiskt skydd Helagaine HEGEMIP Helagaine HEGEMIP flätad skyddstrumpa används för att skydda känslig elektronik i t ex stora elektriska maskiner, radioutrustning och elektroniska delar i fordon. Utmärkt elektromagnetisk skydd Extremt flexibel, utbyggbar och lätt att applicera Överlägset skydd mot nötning Inga veck eller revor, även vid böjning av strumpan 90 Särskilt lämplig för applikationer med begränsat utrymme eller som kräver rörelse Den inre medföljande slangen skyddar strumpan från deformation och gör det lätt att införande av kablar Uppfyller kraven i IEC CISPR25 för radiostörningar i fordon, båtar och motorer Helagaine HEGEMIP flätad skyddstrumpa: pålitligt skydd mot elektromagnetisk strålning. Temp. område EMC krav Brännbarhetsklass Polyester, halogenfri (PET), Tennöverdragen koppar (TNCU) -40 C till +150 C 10 khz till 1 GHz i enlighet med CISPR25 (DIN VDE ) UL94 V2, FMVSS-302 Inner (D) Bunt min Bunt max Färg Vikt Rullängd HEGEMIP Tenn-färgad och svart (TCBK) 21,5 g/m 100 m HEGEMIP Tenn-färgad och svart (TCBK) 28,5 g/m 100 m HEGEMIP Tenn-färgad och svart (TCBK) 35,7 g/m 100 m HEGEMIP Tenn-färgad och svart (TCBK) 43,5 g/m 50 m HEGEMIP Tenn-färgad och svart (TCBK) 48,0 g/m 50 m HEGEMIP Tenn-färgad och svart (TCBK) 58,0 g/m 100 m HEGEMIP Tenn-färgad och svart (TCBK) 72,5 g/m 100 m HEGEMIP Tenn-färgad och svart (TCBK) 78,6 g/m 50 m HEGEMIP Tenn-färgad och svart (TCBK) 100,0 g/m 50 m Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 342

58 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Helagaine flätad skyddstrumpa: pålitligt skydd mot elektromagnetisk strålning Helagaine HEGEMIPV0 Helagaine HEGEMIPV0 flätad skyddstrumpa används för att skydda känslig elektronik inom industrier, där brandskydd är viktigt, så som t ex för kollektivtrafik, aerospace och inom militär industri. Utmärkt elektromagnetisk skydd Extremt flexibel, utbyggbar och lätt att applicera Självsläckande enligt UL94 V0 Överlägset skydd mot nötning Inga veck eller revor, även vid böjning av strumpan 90 Särskilt lämplig för applikationer med begränsat utrymme eller som kräver rörelse Den inre medföljande slangen skyddar strumpan från deformation och gör det lätt att föra in kablar Uppfyller kraven i IEC CISPR25 för radiostörningar i fordon, båtar och motorer HEGEMIPV0 skyddsstrumpa: EMI-skydd med flamhämmande material. Temp. område EMC krav Brännbarhetsklass Polyester (PBT), Tennöverdragen koppar (TNCU) -40 C till +150 C 10 khz till 1 GHz i enlighet med CISPR25 (DIN VDE ) UL94 V0, FMVSS-302 Inner (D) Bunt min Bunt max Färg Vikt Rullängd HEGEMIPV Tenn-färgad och svart (TCBK) 21,5 g/m 100 m HEGEMIPV Tenn-färgad och svart (TCBK) 28,5 g/m 100 m HEGEMIPV Tenn-färgad och svart (TCBK) 26,5 g/m 100 m HEGEMIPV Tenn-färgad och svart (TCBK) 43,5 g/m 50 m HEGEMIPV Tenn-färgad och svart (TCBK) 48,0 g/m 50 m HEGEMIPV Tenn-färgad och svart (TCBK) 58,0 g/m 100 m HEGEMIPV Tenn-färgad och svart (TCBK) 72,5 g/m 100 m HEGEMIPV Tenn-färgad och svart (TCBK) 78,6 g/m 50 m HEGEMIPV Tenn-färgad och svart (TCBK) 100,0 g/m 50 m Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 343

59 3.6 Kabelskyddssystem Flätad skyddsstrumpa Helagaine HEGEMIP-HY skyddar mot elektromagnetisk störning i hybridbilar Helagaine HEGEMIP-HY Helagaine HEGEMIP-HY skyddar mot elektromagnetisk störning i hybridbilar. Utmärkt elektromagnetisk skydd Extremt flexibel, utbyggbar och lätt att applicera Självsläckande enligt UL94 V0 Överlägset skydd mot nötning Inga veck eller revor, även vid böjning av strumpan 90 Särskilt lämplig för applikationer med begränsat utrymme eller som kräver rörelse Den inre medföljande slangen skyddar strumpan från deformation och gör det lätt att införande av kablar Uppfyller kraven i IEC CISPR25 för radiostörningar i fordon, båtar och motorer HEGEMIP-HY skyddsstrumpa: EMI-skydd för hybridbilar. Temp. område EMC krav Brännbarhetsklass Polyester (PET), Tennöverdragen koppar (TNCU) -40 C till +150 C 10 khz till 1 GHz i enlighet med CISPR25 (DIN VDE ) UL94 V2, FMVSS-302 Inner (D) Bunt min Bunt max Färg Vikt Rullängd HEGEMIP-HY Silver (SR), Orange (OG) 72 g/m 50 m HEGEMIP-HY Silver (SR), Orange (OG) 101 g/m 50 m HEGEMIP-HY Silver (SR), Orange (OG) 120 g/m 50 m HEGEMIP-HY Silver (SR), Orange (OG) 180 g/m 50 m HEGEMIP-HY Silver (SR), Orange (OG) 193 g/m 50 m Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 344

60 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Flätad kabelstrumpa med elektromagnetiskt skydd för försvarsindustrin Helagaine HEGEMIP-VG Helagaine HEGEMIP-VG skyddar mot elektromagnetisk strålning inom försvarsindustrin. Utmärkt elektromagnetiskt skydd Mycket flexibelt, expanderbart och lätt att tillämpa Särskilt lämpligt för applikationer i trånga utrymmen eller där rörlighet krävs Det inre röret förhindrar deformation och underlättar införandet av kablar Mycket gott skydd mot nötning Godkänd enligt militär norm VG / Typ A HEGEMIP-VG skyddsstrumpa mot elektromagnetisk strålning inom försvarsindustrin. Tennöverdragen koppar (TNCU) Temp. område -65 C till +150 C Brännbarhetsklass UL94 V2, FMVSS-302 Till hemsidan! Inner (D) Bunt min Bunt max Färg Vikt Rullängd HEGEMIP-VG03 3 3,5 5,0 Metall (ML) 18,5 g/m 500 m HEGEMIP-VG04 4 4,5 7,0 Metall (ML) 30,0 g/m 500 m HEGEMIP-VG06 6 5,5 8,5 Metall (ML) 36,5 g/m 500 m HEGEMIP-VG07,5 7,5 7,5 13,5 Metall (ML) 71,0 g/m 500 m HEGEMIP-VG ,0 17,5 Metall (ML) 95,5 g/m 250 m HEGEMIP-VG12,5 12,5 15,0 19,5 Metall (ML) 100,0 g/m 200 m HEGEMIP-VG ,0 30,0 Metall (ML) 264,5 g/m 100 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 345

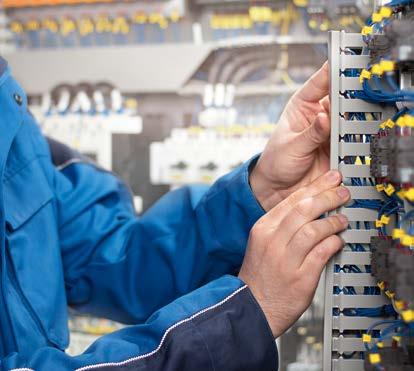

61 3.7 Kabelskyddssystem Kabelkanaler Kabelkanaler - styv PVC HelaDuct HTWD-PN för små kabeldiametrar HelaDuct HTWD-PN kabelkanaler används i paneler, skåpbyggnation och kontrollsystem. Smala slitsar lämpliga för små kabeldiametrar Jämna kanter fria från gjutskägg skyddar installatören och kabeln från skador Fingrar kan tas bort utan vassa kanter vid förberedda knäckpunkter Flera förberedda knäckpunkter vid botten av väggen möjliggör borttagning av hela väggsektioner Upphöjda monteringspunkter för enkel, snabb och säker infästning av tillbehör innan innan kabeldragning Kabelhållare och tillbehör sticker inte ut på undersidan av kabelkanalen Täcklocken är lätta att installera och ta bort och hålls på plats säkert även vid vertikal installation och vibration Täcklocket håller samma bredd som sidostyckena varvid kanalerna kan monteras sida vid sida Ytterligare hållare, på kanaler höjd 80 och uppåt, för att förhindra kablarna från att glida Bottenperforering enligt DIN EN HTWD-PN kabelkanaler med smala fingrar med plats för ledningar med liten diameter. Färg Längd (L) Polyvinylklorid (PVC) Grå (GY) 2 m Temp. område -5 C till +65 C Brännbarhetsklass UL94 V0 Hålbild enl. DIN EN kabelkanal HTWD-PN , , , ,5 4, ,5 Bredd 15 Bredd 25 Bredd Bredd Bredd 150 Håldimensioner För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 346

62 Kabelskyddssystem Kabelkanaler 3.7 Kabelkanaler - styv PVC HelaDuct HTWD-PN för små kabeldiametrar W3W2 W H Kabelkanal HTWD-PN Bredd (W) Höjd (H) Bredd (W2) Bredd (W3) Förp innehåll HTWD-PN-25X m HTWD-PN-25X m HTWD-PN-25X m HTWD-PN-40X m HTWD-PN-40X m HTWD-PN-40X m HTWD-PN-40X m HTWD-PN-60X m HTWD-PN-60X m HTWD-PN-60X m HTWD-PN-60X m HTWD-PN-80X m HTWD-PN-80X m HTWD-PN-80X m HTWD-PN-80X m HTWD-PN-100X m HTWD-PN-100X m HTWD-PN-100X m HTWD-PN-100X m HTWD-PN-120X m HTWD-PN-120X m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 347

63 3.7 Kabelskyddssystem Kabelkanaler Styv PVC kabelkanal HelaDuct HTWD-PW för stora kabeldiametrar HelaDuct HTWD-PW kabelkanaler används för att leda och skydda kabel i paneler och skåp. Breda slitsar lämpliga för stora kabeldiametrar Breda fingrar ger extra support Jämna kanter fria från gjutskägg skyddar installatören och kabeln från skador Fingrarna kan tas bort utan vassa kantar vid förberedda knäckpunkter Flera förberedda knäckpunkter vid botten av väggen möjliggör borttagning av hela väggsektioner Upphöjda monteringspunkter för enkel, snabb och säker infästning av tillbehör innan innan kabeldragning Kabelhållare och tillbehör sticker inte ut på undersidan av kabelkanalen Täcklocken är lätta att installera och ta bort och hålls på plats säkert även vid vertikal installation och vibration Täcklocket håller samma bredd som sidostyckena varvid kanalerna kan monteras sida vid sida Fingrarnas utformning, på kanaler höjd 80 och uppåt, förhindrar att kablarna glider ur Bottenperforering enligt DIN EN HTWD-PN Kabelkanal med breda spår lämplig för stor kabeldiameter. Polyvinylklorid (PVC) Färg Grå (GY) Längd (L) 2 m Temp. område -5 C till +65 C Brännbarhetsklass UL94 V0 Hålbild enl. DIN EN kabelkanal HTWD-PW , , , ,5 25 Bredd 15 Bredd 25 Bredd Bredd Bredd ,5 14 6,5 Håldimensioner För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 348

64 Kabelskyddssystem Kabelkanaler 3.7 Styv PVC kabelkanal HelaDuct HTWD-PW för stora kabeldiametrar W3 W2 W H Kabelkanal HTWD-PW Bredd (W) Höjd (H) Bredd (W2) Bredd (W3) Förp innehåll HTWD-PW-15X ,5 72 m HTWD-PW-15X ,5 64 m HTWD-PW-15X ,5 48 m HTWD-PW-15X ,5 32 m HTWD-PW-25X ,5 72 m HTWD-PW-25X m HTWD-PW-25X m HTWD-PW-25X m HTWD-PW-25X m HTWD-PW-40X m HTWD-PW-40X m HTWD-PW-40X m HTWD-PW-40X m HTWD-PW-60X m HTWD-PW-60X m HTWD-PW-60X m HTWD-PW-60X m HTWD-PW-80X m HTWD-PW-80X m HTWD-PW-80X m HTWD-PW-80X m HTWD-PW-100X m HTWD-PW-100X m HTWD-PW-100X m HTWD-PW-100X m HTWD-PW-120X m HTWD-PW-120X m HTWD-PW-150X m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 349

65 3.7 Kabelskyddssystem Kabelkanaler Styv PVC kabelkanal HelaDuct HTWD-PD DIN-storlek HelaDuct-PD kabelkanaler används för att leda och skydda kabel i paneler och skåp. Smala slitsar lämpliga för små kabeldiametrar Jämna kanter fria från gjutskägg skyddar installatören och kabeln från skador Fingrar kan tas bort utan vassa kanter vid förberedda knäckpunkter Fler förberedda knäckpunkter vid botten av väggen möjliggör borttagning av hela väggsektioner Täcklocken är lätta att installera och ta bort och hålls på plats säkert även vid vertikal installation och vibrationer Täcklocket håller samma bredd som sidostyckena varvid kanalerna kan monteras sida vid sida Bottenperforering enligt DIN EN HTWD-PD kabelkanal i DIN-storlek. Polyvinylklorid (PVC) Färg Grå (GY) Längd (L) 2 m Brännbarhetsklass UL94 V0 Temp. område -5 C till +60 C Hålbild enl. DIN EN kabelkanal HTWD-PD , , , Bredd Bredd ,5 Håldimensioner 350

66 Kabelskyddssystem Kabelkanaler 3.7 Styv PVC kabelkanal HelaDuct HTWD-PD DIN-storlek W3W2 W H Kabelkanal HTWD-PD Bredd (W) Höjd (H) Bredd (W2) Bredd (W3) Förp innehåll HTWD-PD-20X m HTWD-PD-20X , m HTWD-PD-20X m HTWD-PD-25X ,5 48 m HTWD-PD-25X ,5 18 m HTWD-PD-25X ,5 32 m HTWD-PD-37.5X25 37, ,5 64 m HTWD-PD-37.5X ,5 37,5 5 7,5 32 m HTWD-PD-37.5X50 37, ,5 40 m HTWD-PD-37.5X75 37, ,5 40 m HTWD-PD-50X ,5 48 m HTWD-PD-50X ,5 20 m HTWD-PD-50X ,5 24 m HTWD-PD-75X ,5 20 m HTWD-PD-75X ,5 16 m HTWD-PD-75X ,5 16 m HTWD-PD-100X ,5 24 m HTWD-PD-100X ,5 16 m HTWD-PD-100X ,5 12 m HTWD-PD-125X ,5 18 m HTWD-PD-125X ,5 12 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 351

67 3.7 Kabelskyddssystem Kabelkanaler Halogenfri kabelkanal HelaDuct HTWD-HF HelaDuct HTWD-HF kabelkanaler används för att leda och skydda kabel i paneler och skåp där det finns höga krav på personlig eller materiell säkerhet. Lämplig i händelse av brand, som inom kollektivtrafik, i tunnlar, datahallar eller andra offentliga byggnader. Utmärkta egenskaper för brandsäkerhet Smala slitsar lämpliga för små kabeldiametrar Jämna kanter fria från gjutskägg skyddar installatören och kabeln från skador Fingrarna kan tas bort utan vassa kanter vid förberedda knäckpunkter Fler förberedda knäckpunkter vid botten av väggen möjliggör borttagning av hela väggsektioner Täcklocket är lätt att installera och ta bort och hålls på plats säkert även vid vertikal installation och vibration Täcklocket håller samma bredd som sidostyckena varvid kanalerna kan monteras sida vid sida Bottenperforering enligt DIN EN Halogenfri kabelkanal HelaDuct HTWD-HF för höga säkerhetskrav. Akrylnitril butadien styren blandat med Polykarbonat (PC/ABS) Färg Grå (GY) Längd (L) 2 m Temp. område -25 C till +90 C Brännbarhetsklass UL94 V0 Hålbild enl. DIN EN kabelkanal HTWD-HF , , , Bredd Bredd ,5 Håldimension 352

68 Kabelskyddssystem Kabelkanaler 3.7 Halogenfri kabelkanal HelaDuct HTWD-HF W3W2 W H HelaDuct kabelkanal HTWD-HF Bredd (W) Höjd (H) Bredd (W2) Bredd (W3) Förp innehåll HTWD-HF-25X ,5 50 m HTWD-HF-25X ,5 48 m HTWD-HF-25X ,5 60 m HTWD-HF-25X ,5 20 m HTWD-HF-40X ,5 48 m HTWD-HF-40X ,5 50 m HTWD-HF-40X ,5 40 m HTWD-HF-40X ,5 20 m HTWD-HF-60X ,5 40 m HTWD-HF-60X ,5 24 m HTWD-HF-60X ,5 20 m HTWD-HF-60X ,5 16 m HTWD-HF-80X ,5 30 m HTWD-HF-80X ,5 24 m HTWD-HF-80X ,5 12 m HTWD-HF-80X ,5 16 m HTDW-HF-100X ,5 20 m HTWD-HF-100X ,5 16 m HTWD-HF-100X ,5 12 m HTWD-HF-100X ,5 12 m HTWD-HF-120X ,5 12 m HTDW-HF-120X ,5 16 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 353

69 3.7 Kabelskyddssystem Kabelkanaler Flexibel kabelkanal HelaDuct Flex är ett kabeluppsamlingssystem som ofta används i apparatskåp. Systemet används också inom möbelindustrin. Det hjälper till att dölja kabelhärvor i kontor och övrig industri. Utrymmesbesparande kabeluppsamlingssystem Mycket flexibel, kan lätt installeras även på välvda ytor Kablar sitter öppna och synliga Snabbmontage med skruv eller limremsor SK är med lim HelaDuct Flex - platssparande kabeluppsamlare även vid vinkelapplikationer. Polypropen (PP) Temp. område -20 C till +70 C Lim Syntetiskt gummi på skummad Polyetylen Brännbarhetsklass UL94 V0 (utan lim) HelaDuct Flex skruvbar Nom Fixeringsmetod Antal ledare Färg Längd (L) Förp innehåll HelaDuct Flex10 10 Skruvmonterad 6 x 1,50 mm² 4 x 2,50 mm² Vit (WH) st HelaDuct Flex20 20 Skruvmonterad 22 x 1,50 mm² 14 x 2,50 mm² Vit (WH) st HelaDuct Flex30 30 Skruvmonterad 50 x 1,50 mm² 34 x 2,50 mm² Vit (WH) st HelaDuct Flex40 40 Skruvmonterad 81 x 1,50 mm² 60 x 2,50 mm² Vit (WH) st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. HelaDuct Flex självhäftande Nom HelaDuct Flex10SK 10 HelaDuct Flex20SK 20 HelaDuct Flex30SK 30 HelaDuct Flex40SK 40 Fixeringsmetod Skruvmonterad och självhäftande Skruvmonterad och självhäftande Skruvmonterad och självhäftande Skruvmonterad och självhäftande Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Antal ledare Färg Längd (L) Förp innehåll 6 x 1,50 mm² 4 x 2,50 mm² Vit (WH) st x 1,50 mm² 14 x 2,50 mm² Vit (WH) st x 1,50 mm² 34 x 2,50 mm² Vit (WH) st x 1,50 mm² 60 x 2,50 mm² Vit (WH) st

70 Kabelskyddssystem Kabelkanaler 3.7 Flexibel kabelkanal HelaDuct Flex används till att dra kabel där böjning och vridning är vanligt och kablarna behöver vara synliga, speciellt i dörrapplikationer. Mycket flexibel, kan böjas och vridas Kablar installeras enkelt och säkert Bibehåller kablarna synliga Snabbt montage med självhäftande tejp eller skruvar Kan sammankopplas ände mot ände för längre längder HelaDuct HTWD-Flex är stark, flexibel och enkel att montera. HelaDuct Flex skruvbar Polyamid 6 (PA6) Temp. område -25 C till +90 C Brännbarhetsklass UL94 V0 Nom Fixeringsmetod Antal ledare Färg Längd (L) Förp innehåll HTWD-FLEX Skruvmonterad 8 x 1,50 mm² 5 x 2,50 mm² Vit (WH) st HTWD-FLEX Skruvmonterad 18 x 1,50 mm² 13 x 2,50 mm² Vit (WH) st HTWD-FLEX Skruvmonterad 46 x 1,50 mm² 30 x 2,50 mm² Vit (WH) st HTWD-FLEX Skruvmonterad 81 x 1,50 mm² 53 x 2,50 mm² Vit (WH) st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. HelaDuct Flex självhäftande Polyamid 6 (PA6) Temp. område -25 C till +90 C Lim Akryl med bas av polyetylenskum Brännbarhetsklass UL94 V0 (utan lim) Nom HTWD-FLEX-A HTWD-FLEX-A HTWD-FLEX-A HTWD-FLEX-A Fixeringsmetod Skruvmonterad och självhäftande Skruvmonterad och självhäftande Skruvmonterad och självhäftande Skruvmonterad och självhäftande Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Antal ledare Färg Längd (L) Förp innehåll 8 x 1,50 mm² 5 x 2,50 mm² Vit (WH) st x 1,50 mm² 13 x 2,50 mm² Vit (WH) st x 1,50 mm² 30 x 2,50 mm² Vit (WH) st x 1,50 mm² 53 x 2,50 mm² Vit (WH) st

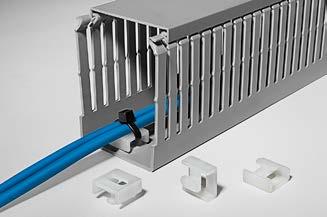

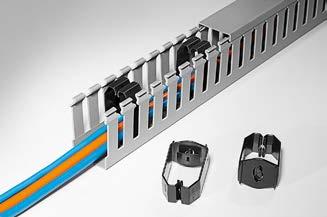

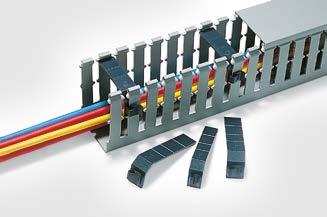

71 3.7 Kabelskyddssystem Kabelkanaler För montering före kabeldragning HelaDuct HTWD-BWR kabelhållare HelaDuct HTWD-BWR fästs säkert i dom upphöjda monteringspunkterna på HTWD-PN och HTWD-PW kanaler. Kablar hålls på plats under kabledragningen, t ex i verikala montage eller i takinstallationer. Snabbt och enkelt fastsatt i de upphöjda fästpunkterna med ett 1/4-varvs vridning med en skruvmejsel Kablar läggs enkelt i och hålls säkert på plats Fästet sticker inte ut utanför de upphöjda fästpunkterna i botten Minskar påfrestningen på kanalfingrarna speciellt i hörn och eliminerar utbuktning av väggarna Finns för alla kanalbredder och höjder större än 40 Tar liten plats i kanalen HTWD-BWR kabelhållare är enkla att montera och håller kablar på plats. Temp. område Brännbarhetsklass Akrylnitril butadien styren blandat med Polykarbonat (PC/ABS) -5 C till +85 C UL94 HB L L W L H H H F F Bredd Bredd Bredd 150 HTWD-BWR Längd (L) Höjd (H) Bredd (W) C/C (F) Färg Förp innehåll HTWD-BWR-40X Svart (BK) 20 st HTWD-BWR-40X Svart (BK) 40 st HTWD-BWR-40X Svart (BK) 40 st HTWD-BWR-60X Svart (BK) 20 st HTWD-BWR-60X Svart (BK) 20 st HTWD-BWR-60X Svart (BK) 20 st HTWD-BWR-60X Svart (BK) 40 st HTWD-BWR-80X Svart (BK) 10 st HTWD-BWR-80X Svart (BK) 10 st HTWD-BWR-80X Svart (BK) 30 st HTWD-BWR-100X Svart (BK) 5 st HTWD-BWR-100X Svart (BK) 10 st HTWD-BWR-100X Svart (BK) 10 st HTWD-BWR-120X Svart (BK) 10 st HTWD-BWR-120X Svart (BK) 10 st HTWD-BWR-150X Svart (BK) 5 st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 356

72 Kabelskyddssystem Kabelkanaler 3.7 För montering på kanalfingrarna HelaDuct HTWD-NFWR och HTWD-WFWR kabelhållare Kabelhållare som enkelt sätts på kabelfingrarna håller kablarna på plats när locket inte är monterat. Förhindrar kablar att falla ut även vid vertikal montering av kanaler Enkelt att fästa på fingrarna Höjden kan justeras fritt Blockerar inte kabeldragning mellan fingrarna En hållare för alla kanalbredder: längden på hållaren kan kortas vid brytpunkter för att passa kanalbredden HTWD-NFWR för HTWD-PN kanaler, HTWD-WFWR för HTWD-PW kanaler HTWD-NFWR och HTWD-WFWR håller kablarna på plats även när locket är avtaget. W 100 Polyamid 6 (PA6) Temp. område -40 C till +80 C Brännbarhetsklass UL94 V HTWD-NFWR, -WFWR För kabelkanal Bredd (W) Färg Förp innehåll HTWD-NFWR HTWD-PN 14 Svart (BK) 100 st HTWD-WFWR HTWD-PW 18 Svart (BK) 100 st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 357

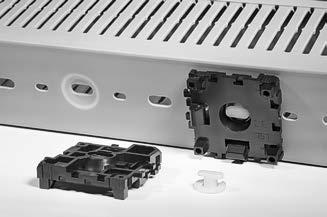

73 3.7 Kabelskyddssystem Kabelkanaler För infästning av komponenter i botten på kabelkanalerna HelaDuct HTWD-CTH och HTWD-TL fästen HelaDuct-CTH är ett fäste för buntband i botten av kanalen. HTWD-TL används för att fixera HTWD-RB skenmonteringsblock i kanalen eller för att fästa mindre kanaler i större. Håller alla komponenter säkert på plats Ett buntband träs enkelt genom HTWD-CTH Ankaret på fästet håller sig inom den upphöjda delen i monteringspunkten och sticker inte ut utanför botten på kanalen HTWD-CTH och HTWD-TL för montage av komponenter på kanalens botten. För en unik lösning för att montera kabelkanaler till DIN-skenor, använd HTWD-TL tillsammans med HTWD-RB monteringsdetalj på sidan 360. Temp. område Brännbarhetsklass Polyamid 6 (PA6) -40 C till +80 C UL94 V , HTWD-CTH fäste HTWD-TL fäste För kabelkanal Färg Förp innehåll HTWD-CTH HTWD-PN, HTWD-PW Vit (WH) 50 st HTWD-TL HTWD-PN, HTWD-PW Vit (WH) 100 st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 358

74 Kabelskyddssystem Kabelkanaler 3.7 För infästning av kabelkanaler i monteringshål HelaDuct HTWD-R4 och HTWD-R6 nitar HTWD-R4 och HTWD-R6 används för att snabbt montera och säkra kabelkanaler i fixeringshål utan användning av skruvar. Mycket bra mekaniska egenskaper God resistens mot vibrationer Appliceras enkelt med HTWD-RT4 och HTWD-RT6 nitverktyg Färgkodad för enkelt val av nitverktyg H3 H2 D HTWD-R4 och HTWD-R6. Polyamid 6 (PA6) D3 D2 Temp. område -40 C till +80 C Brännbarhetsklass UL94 V2 H HTWD-R4, -R6 Höjd (H) Höjd (H2) Höjd (H3) Inner (D) D2 D3 Färg Förp innehåll HTWD-R4 14,0 12,0 11,5 9,0 5,0 4,0 Blå (BU) st HTWD-R6 16,0 12,7 13,0-6,0 3,0 Svart (BK) 250 st ,0 14,0 13,5 10,0 7,5 6,0 Orange (OG) 500 st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För montering av nitar R4 och R6 HelaDuct HTWD-RT4 och HTWD-RT6 nitverktyg HelaDuct HTWD-RT4 och HTWD-RT6 nitverktyg används till HTWD-R4 och HTWD-R6 nitar i fästhålen för montering av kabelkanaler utan skruvar. Hållbara och pålitliga Lång aluminiumprofil möjliggör montage även i höga kanalprofiler Mjukt ergonomiskt plasthandtag Nitverktyg HTWD-RT4, -RT6. Metall (MET), Plast (PL) För Nit Vikt Färg HTWD-RT4 R4 0,5 kg Blå (BU) HTWD-RT6 R6 0,5 kg Orange (OG)

75 3.7 Kabelskyddssystem Kabelkanaler För montering av kanaler mot DIN-skenor HelaDuct HTWD-RB skenmonteringsblock HelaDuct HTWD-RB används för att fästa kabelkanaler och annat mot DIN-skenor. Snäpps enkelt fast på en DIN-skena Fixeras snabbt på en kanal med ett HTWD-TL fäste Monteringsriktning av kanalen kan antingen vara längs med eller tvärs över DIN-skenan För en unik lösning för att montera kabelkanaler till DIN-skenor, använd HTWD-RB tillsammans med fästen HTWD-TL på sidan 358. L H HTWD-RB skenmonteringsblock för montering av kanaler på DIN-skenor. Polyamid 6.6 (PA66) Temp. område -40 C till +80 C Brännbarhetsklass UL94 V2 W HTWD-RB skenmonteringblock Bredd Längd Höjd Förp (W) (L) (H) Färg innehåll HTWD-RB Svart (BK) 25 st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 360

76 Mer utrymme för effektiv skåpbyggnation För mer information om våra kabellösningar för skåpbyggnad, se vår nya broschyr. Beställ din broschyr idag!

77 3.8 Kabelskyddssystem Kantskydd Kabelskydd för skarpa kanter Flexiform kantskydd används för att skydda ledningar som går genom passager med skarp kant. Mycket flexibel Enkelt och säkert montage utan lim Lättmonterad profil för effektivt skydd Flexiform G51P gjord av Polyetylen ger ett bra generellt kantskydd Flexiform G51N gjord av PA6 ger ett mycket bra nötningsskydd Flexiform G51T gjord av PTFE ger ett mycket bra skydd mot höga temperaturer och de flesta kemikalier Optimalt skydd av kabel och ledningar vid plåtkanter. Flexiform G51P Polyetylen kantskydd Polyetylen (PE) Temp. område -30 C till +80 C Brännbarhetsklass UL94 HB Flexiform kantskydd Godstjockl Bredd (W) Bredd (W2) Höjd (H) Höjd (H2) Matrl. Färg Förp innehåll G51PAA 0,4-0,9 2,3 0,9 2,7 1,8 PE Naturell (NA) 25 m G51PA 0,4-1,3 3,9 1,5 4,3 2,7 PE Naturell (NA) 25 m G51PB 1,3-2,1 4,6 2,4 4,3 2,7 PE Naturell (NA) 25 m G51PC 2,1-3,3 5,7 3,5 4,3 2,7 PE Naturell (NA) 25 m G51PD 3,3-4,8 8,4 5,1 6,2 4,3 PE Naturell (NA) 25 m G51PE 4,8-6,5 9,9 6,7 6,4 4,5 PE Naturell (NA) 25 m G51PF 6,5-8,1 11,4 8,3 6,8 4,8 PE Naturell (NA) 25 m G51PG 8,1-9,7 13,2 10,1 6,8 4,8 PE Naturell (NA) 25 m G51PH 9,7-12,9 16,4 13,2 6,8 4,8 PE Naturell (NA) 25 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Flexiform kantskydd är inte självhäftande och passar därför ej för ytterkanter. 362

78 Kabelskyddssystem Kantskydd 3.8 Kabelskydd för skarpa kanter Flexiform G51N PA6 kantskydd Polyamid 6 (PA6) Temp. område -60 C till +95 C Brännbarhetsklass UL94 HB Flexiform kantskydd Godstjockl Bredd (W) Bredd (W2) Höjd (H) Höjd (H2) Matrl. Färg Förp innehåll G51NA 0,4-1,3 3,9 1,5 4,3 2,7 PA6 Naturell (NA) 25 m G51NB 1,3-2,1 4,6 2,4 4,3 2,7 PA6 Naturell (NA) 25 m G51NC 2,1-3,3 5,7 3,5 4,3 2,7 PA6 Naturell (NA) 25 m G51ND 3,3-4,8 8,4 5,1 6,2 4,3 PA6 Naturell (NA) 25 m G51NE 4,8-6,5 9,9 6,7 6,4 4,5 PA6 Naturell (NA) 25 m G51NF 6,5-8,1 11,4 8,3 6,8 4,8 PA6 Naturell (NA) 25 m G51NG 8,1-9,7 13,2 10,1 6,8 4,8 PA6 Naturell (NA) 25 m G51NH 9,7-12,9 16,4 13,2 6,8 4,8 PA6 Naturell (NA) 25 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Flexiform kantskydd är inte självhäftande och passar därför ej för ytterkanter. NASM För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. Flexiform G51T PTFE kantskydd Temp. område Brännbarhetsklass Polytetrafluoretylen (PTFE) -60 C till +260 C (+35 C korta stunder) UL94 V0 Flexiform kantskydd Godstjockl Bredd (W) Bredd (W2) Höjd (H) Höjd (H2) Matrl. Färg Förp innehåll G51TA 0,4-1,3 3,9 1,5 4,3 2,7 PTFE Naturell (NA) 3 m G51TB 1,3-2,1 4,6 2,4 4,3 2,7 PTFE Naturell (NA) 3 m G51TC 2,1-3,3 5,7 3,5 4,3 2,7 PTFE Naturell (NA) 3 m G51TD 3,3-4,8 8,4 5,1 6,2 4,3 PTFE Naturell (NA) 3 m G51TE 4,8-6,5 9,9 6,7 6,4 4,5 PTFE Naturell (NA) 3 m G51TF 6,5-8,1 11,4 8,3 6,8 4,8 PTFE Naturell (NA) 3 m G51TG 8,1-9,7 13,2 10,1 6,8 4,8 PTFE Naturell (NA) 3 m G51TH 9,7-12,9 16,4 13,2 6,8 4,8 PTFE Naturell (NA) 3 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Flexiform kantskydd är inte självhäftande och passar därför ej för ytterkanter. 363

79 3.8 Kabelskyddssystem Kantskydd Kantskydd EdgeGuard EdgeGuard används för att skydda kablar som dras genom skarpa passager. Den kan också användas för att snygga till kanterna på paneler. Tillverkad av flexibel PVC Lätt att applicera Skyddar kablarna vid genomföringar EdgeGuard skydd för skarpa kanter. Polyvinylklorid (PVC) Temp. område -65 C till +105 C Brännbarhetsklass UL94 HB PS1 SM1 RA1 Bredd (W) Bredd (W2) Bredd (W3) Bredd (W4) Höjd (H) Höjd (H2) Färg Förp innehåll PS1 1,2 0, ,0 3,2 Svart (BK) 75 m SM1 5,0 1,0 1,8 4,2 6,3 4,9 Svart (BK) 75 m RA1 6,4 2, ,1 5,6 Svart (BK) 75 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 364

80 HelaGuard flexibla slangar och kopplingar För mer information om det kompletta sortimentet av HelaGuard fl exibla slangar och kopplingar, se vår HelaGuardkatalog. Beställ din HelaGuardkatalog idag!

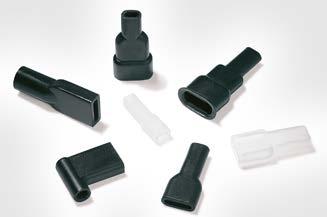

81 3.9 Kabelskyddssystem Skyddshylsor Push-On skydd Dessa hylsor är speciellt konstruerade för isolering och mekaniskt skydd för kontaktdon. De används i fordonselektronik och i elektriska system. Skyddar effektivt mot strilande vatten Flexibel och lätt att applicera Hög motståndskraft mot kemikalier, miljöeffekter och åldrande Skyddande hylsor i många storlekar. PVC, flamhämmande Polyvinylklorid (PVC) Polyetylen (PE) Temp. område -30 C till +60 C -10 C till +70 C Shore A 56±5 70±5 nom. 45 Brännbarhetsklass UL94 V0 UL94 HB Skiss Matrl. Färg Förp innehåll HV4819 PVC-FR Naturell (NA) st PVC-FR Svart (BK) st PVC Naturell (NA) st HV4820 PVC Svart (BK) st HV4823 PVC Naturell (NA) st PVC Svart (BK) st HV4825 PVC Naturell (NA) st OP4827 PE Naturell (NA) st OP4828 PE Naturell (NA) st

82 Kabelskyddssystem Skyddshylsor 3.9 Push-On skydd HV4819 HV ,3 4,25 10,5 7,5 HV4823 4,5 10,25 HV4825 9,5 0,8 3,5 6,75 2,2 7,5 3,5 6,2 5,2 2,8 OP ,5 OP4828 3,4 2,5 10,5 8,5 HV4821 3,3 5,3 4,5 Skiss Matrl. Färg Förp innehåll HV4821 PVC-FR Naturell (NA) st PVC-FR Svart (BK) st

83 3.9 Kabelskyddssystem Skyddshylsor Böjskydd Typiskt användningsområde för böjskydd är för att skydda kablar mot öppningar i höljen. Håller kablar fria från veck och brott Ger extra dragavlastning Flexibel och lätt att applicera Hög motståndskraft mot kemikalier, yttre miljö och åldrande Skydd för kablar mot trassel och brott. PVC, flamhämmande Temp. område -30 C till +60 C Shore A 56±5 Brännbarhetsklass UL94 V0 Skiss Färg Förp innehåll Grå (GY) st HV2101 Svart (BK) st Vit (WH) st HV2101A Svart (BK) st HV2103 Svart (BK) st HV2104 Svart (BK) st HV2107 Svart (BK) 200 st HV2206 Svart (BK) 500 st HV2209 Svart (BK) st HV2210 Svart (BK) st HV2213 Svart (BK) st HV2228 Svart (BK) 500 st

84 Kabelskyddssystem Skyddshylsor 3.9 Böjskydd 2, ,5 13, ,6 5,5 11 HV HV ,5 9 7,5 1,5 6 2,3 8,8 13 5,5 5,3 9,5 13 7,5 6,5 7,8 HV2101A 35 HV ,, ,5 3 4,5 6,5 13,,, HV HV , ,5 7 4,5 3 4,5 6, ,5 5,5 HV ,5 HV , ,6 5,5 11 HV , HV

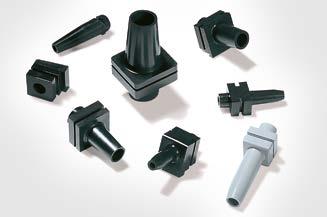

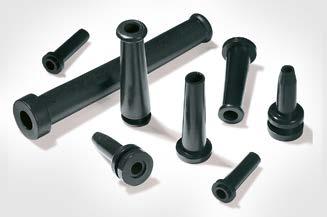

85 3.9 Kabelskyddssystem Skyddshylsor Genomföringar Genomföringarna är speciellt konstruerade för mekaniskt skydd och böjning. Utmärkt dragavlastning Flexibel och lätt att applicera Hög motståndskraft mot kemikalier, miljöeffekter och åldrande Böj- och dragavlastningsskydd på hylsor. PVC, flamhämmande Flexibel Polyvinylklorid, kadmiumfri (PVC) Temp. område -30 C till +60 C Shore A 56±5 63±5 Brännbarhetsklass UL94 V0 UL94 HB Skiss Ytter (OD) Ytter (OD2) Ytter (OD3) Inner (D) D2 Matrl. Färg Förp innehåll H125 9,0 6,0-4,0 3,5 PVC Svart (BK) st H126 9,0 6,0-5,0 4,5 PVC Grå (GY) st ,0 6,0-5,0 4,5 PVC Svart (BK) st H321 8,5 7,0 8,5 6,0 5,5 PVC-FR Svart (BK) 200 st H3A 9,0 5,0 8,0 4,5 3,0 PVC-FR Svart (BK) st H PVC-FR Svart (BK) st H119 7,0 4,5 6,5 4,5 3,0 PVC-FR Svart (BK) st H120 8,0 6,0 8,0 4,5 3,0 PVC-FR Svart (BK) 500 st H121 11,0 8,5-8,0 7,0 PVC-FR Svart (BK) 500 st

86 Kabelskyddssystem Skyddshylsor 3.9 Genomföringar 4 2 8, H125/H ,5 8,5 9 H ,5 6, H , ,5 1, H ,8 4, ,5 14 H ,5 1,5 6 7 H ,5 H3A 371

87 3.9 Kabelskyddssystem Skyddshylsor Kantskydd De skyddande push-on kantskydden är konstruerade för mekaniskt skydd. De tillämpas inom fordonselektronik och annan elektronik. Skyddar kablar mot skarpa kanter Extra dragavlastning Enkel att montera Resistent mot åldrande, kemikalier och yttre miljö Skyddande genomföringar. PVC, flamhämmande Polyvinylklorid (PVC) Temp. område -30 C till +60 C Shore A 56±5 70±5 Brännbarhetsklass UL94 V0 UL94 HB OD H2 H OD H2 H OD H2 H OD H2 H D D D D FH FH FH FH HV1101 HV1201 till HV1218 HV1301 till HV1305 HV1401 OD OD OD OD H2 H H2 H H2 H D D D D FH FH FH FH HV1402 HV1502 till OP1503 HV1606 till HV1608 HV1606 till HV1608 HV1606 till HV

88 Kabelskyddssystem Skyddshylsor 3.9 Kantskydd Skiss Ytter (OD) Hål (FH) Inner (D) Höjd (H) Höjd (H2) Matrl. Färg Förp innehåll HV ,5 19,0 12,0 10,0 1,6 PVC-FR Svart (BK) 500 st HV1212 9,0 6,0 4,0 7,0 1,0 PVC-FR Svart (BK) st HV1201 9,5 6,4 4,0 5,6 1,6 PVC-FR Svart (BK) st HV1201B 9,5 6,4 4,0 6,5 2,5 PVC-FR Svart (BK) st HV ,0 8,0 6,0 5,0 1,0 PVC-FR Svart (BK) st HV ,0 9,0 4,0 5,5 1,5 PVC-FR Svart (BK) st HV ,0 9,5 8,0 8,0 1,5 PVC-FR Svart (BK) st HV ,0 10,0 6,0 6,4 1,5 PVC-FR Svart (BK) st HV ,0 10,0 6,0 9,0 4,0 PVC-FR Svart (BK) st HV ,5 8,0 5,0 6,5 1,5 PVC-FR Svart (BK) st HV ,0 9,0 6,0 10,5 2,0 PVC-FR Svart (BK) st HV ,5 12,0 10,0 6,8 2,0 PVC-FR Svart (BK) st HV ,5 12,0 10,0 8,8 4,0 PVC-FR Svart (BK) st HV ,5 12,0 10,0 10,8 6,0 PVC-FR Svart (BK) st HV ,5 13,5 10,0 8,7 4,0 PVC-FR Svart (BK) st HV ,9 11,0 8,0 6,4 1,6 PVC-FR Svart (BK) st HV ,9 11,0 8,0 7,0 1,0 PVC-FR Svart (BK) st HV ,9 11,0 8,0 9,0 3,0 PVC-FR Svart (BK) st HV ,9 11,0 8,0 10,8 6,0 PVC-FR Svart (BK) st HV ,0 18,0 14,0 7,0 3,0 PVC-FR Svart (BK) 500 st ,0 18,0 14,0 7,0 3,0 PVC-FR Vit (WH) 500 st HV ,9 9,5 5,0 4,8 0,8 PVC-FR Svart (BK) st HV ,0 18,5 6,0 7,0 2,0 PVC-FR Svart (BK) st HV ,5 8,0 6,5 8,0 1,5 PVC Svart (BK) st HV ,0 25,0 17,0 11,0 3,0 PVC-FR Grå (GY) 500 st HV ,0 37,0 29,0 11,0 3,0 PVC-FR Grå (GY) 250 st HV ,0 52,0 44,0 11,0 3,0 PVC-FR Grå (GY) 250 st

89 3.9 Kabelskyddssystem Skyddshylsor Set med böj- och kantskydd HOT kit En blandning av böj- och kantskydd för konstruktion, reparationer och förbättringsarbeten i hemmet. Flexibel och enkel att applicera Hör resistens mot kemikalier och miljömässig påverkan Liten, men praktisk - kit med böj- och kantskydd. 2,5 9 9,5 13 5,5 7 1,6 5,6 HV HV ,4 2,3 8,8 17,5 13 7,5 6,5 7,8 2 6,8 HV HV ,5 8, ,5 5,5 HV ,0 9,5 HV1208 Beskrivning Typ Innehåll Produktsida Set med böj- och kantskydd HOT Kit HV Böjskydd HV HV HV Kantskydd HV HV Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 374
