Kabelskyddssystem. Utgiven: Maj 2013

Transkript

1

2 Kabelskyddssystem 3

3 Teknisk information HelaGuard applikationsöversikt 236 IEC klassifikation för HelaGuard slangsystem 238 HelaGuard nomenklatur för plastslang 240 HelaGuard kopplingsguide 248 Plastkoppling, montering och demontering 250 HelaGuard nomenklatur för plastkopplingar 251 HelaGuard nomenklatur för stålslang 291 HelaGuard nomenklatur för stålkopplingar 292 HelaGuard nomenklatur för spiralförstärkt PVC slang 332 HelaGuard nomenklatur för PVC kopplingar 335 HelaGuard kemisk resistens 358 HelaGuard gängstandard Skyddsslang plast Plastslang HG-SW PA6 standard 241 HG-LW PA6 tunnväggig 242 HG-HW PA6 tjockväggig 243 HG-FR PA6 flamhämmande 244 HG-HI PA12 standard 245 HG-DC PA6 dubbelslits 246 HG-PP standard 247 Kopplingar för plastslang Fast utvändig gänga Vridbar utvändig gänga Vridbar invändig gänga Vridbar fläns HG-S, rak, IP HGL-S, rak, IP HG-90, 90 vinkel, IP HGL-90, 90 vinkel, IP HG-45, 45 vinkel, IP HGL-45, 45 vinkel, IP HG-SM, rak, IP HGL-SM, rak, IP HG-90M, 90 vinkel, IP HGL-90M, 90 vinkel, IP HG-45M, 45 vinkel, IP HGL-45M, 45 vinkel, IP HG-SF, rak, IP HGL-SF, rak, IP HG-90F, 90 vinkel, IP HGL-90F, 90 vinkel, IP HG-45F, 45 vinkel, IP HGL-45F, 45 vinkel, IP HG-SFL, rak, IP HGL-SFL, rak, IP HG-90FL, 90 vinkel, IP HGL-90FL, 90 vinkel, IP HG-45FL, 45 vinkel, IP HGL-45FL, 45 vinkel, IP

4 Kabelskyddssystem 3 Med dragavlastning och kabeltätning Y&T-kopplingar, reducerare 3.2 Skyddsslang metall HG-SCG, rak, IP HGL-SCG, rak, IP HG-90CG, 90 vinkel, IP HGL-90CG, 90 vinkel, IP HG-45CG, 45 vinkel, IP HGL-45CG, 45 vinkel, IP HG-T, T-koppling, IP HGL-T, T-koppling, IP HG-Y, Y-koppling, IP HGL-Y, Y-koppling, IP HG-R, reducerare, IP HGL-R, reducerare, IP HG-HG, koppling, IP Stålslang SC galvaniserad stålslang 293 SSC rostfri stålslang 294 Kopplingar för stålslang SC-FM fast utvändig gänga 295 SSC-FM rostfritt stål, fast utvändig gänga 296 SC-SM vridbar utvändig gänga 297 SSC-SM rostfritt stål, vridbar utvändig gänga 298 SC-PC koppling utan gänga 299 SC-FF vridbar utvändig gänga 300 Stålslang med plastöverdrag PCS, galvaniserat stål, PVC överdrag 301 NCS, galvaniserat stål, PA6 överdrag 302 LFHCS, galvaniserat stål, LFH överdrag 303 Kopplingar för stålslang med plastöverdrag PCS-FM IP54 fast utvändig gänga 304 PCS-SM IP54 vridbar utvändig gänga 305 PCS-PC IP54 koppling utan gänga 306 PCS-FF IP54 fast invändig gänga 307 PCS-FMC IP65 kompressionskoppling, fast gänga 308 PCS-SMC IP65 kompressionskoppling, vridbar gänga 309 PCS-90FMC IP65 kompressionskoppling, 90 vinklad 309 PCS-PCS IP65 kompressionskoppling 310 PCS-SCG IP65 kabelgenomföring i koppling 310 PCS-EI ändavslut 311 Stålslang vätsketät LTS, galvaniserat stål, PVC överdrag 312 LTSH, galvaniserat stål, termoplast överdrag 313 LTSUL, galvaniserat stål, PVC överdrag, UL-listad 314 Kopplingar för vätsketät slang, IP68 och IP69 LTS-FMC IP68 kompressionskoppling, fast gänga 315 LTS-SMC IP68 kompressionskoppling, vridbar gänga 316 LTS-90FMC IP68 kompressionskoppling, 90 vinkel 317 LTS-45FMC IP68 kompressionskoppling, 45 vinkel 318 LTS-LTS IP68 kompressionskoppling 318 LTS-SCG IP68 kabelgenomföring i koppling 319 LTS-EI ändavslut

5 Stålslang med plastöverdrag och stålfläta PCSB, galvaniserat stål, PVC överdrag, galvaniserad stålfläta 321 Kopplingar för stålslang med plastöverdrag och stålfläta PCSB-FM IP54 fast utvändig gänga 322 PCSB-SM IP54 vridbar utvändig gänga 323 PCSB-PC IP54 koppling utan gänga 324 PCSB-FMC IP65 kompressionskoppling, fast gänga 325 PCSB-SMC IP65 kompressionskoppling, vridbar gänga 326 PCSB-90FMC IP65 kompressionskoppling, 90 vinkel 327 Stålslang med stålfläta SCSB galvaniserat stål, galvaniserad stålfläta 328 Kopplingar för stålslang med stålfläta SCSB-FM fast utvändig gänga 329 SCSB-SM vridbar utvändig gänga 330 SCSB-PC utan gänga Kabelspiral Spiralförstärkt PVC Slang PSR slät insida 333 PSRSC slät insida, slät utsida 334 Kopplingar spiralförstärkt PVC Slang PSR-S fast utvändig gänga 336 PSR-90 fast utvändig gänga, 90 vinkel 337 PSRSC-FMC IP68 kompressionskoppling, fast gänga 338 PSRSC-SMC IP68 kompressionskoppling, vridbar gänga 339 PSRSC-90FMC IP68 kompressionskoppling, 90 vinkel 340 PSRSC-FMCSS IP68 rostfri kompressionskoppling, fast gänga 341 PSRSC-90FMCSS IP68 rostfri kompressionkoppling, vridbar gänga 342 FlexiGuard slang och koppling FG PVC slang, spiralförstärkt med ståltråd 343 FG IP54 koppling, vridbar gänga 344 FG IP54 kopping med montageplatta

6 Kabelskyddssystem Tillbehör HelaGuard tillbehör Slangclips PACC för korrugerad slang 346 AFCP för slang/rör 346 AFCS stål PVC överdrag 347 AFCSS rostfritt stål 347 A90FM 90 vinkel 348 ACP koppling 348 Låsmutter Packning ALNPB, nickelpläterad mässing 349 ALS pläterat stål 350 ALSS rostfritt stål 350 ALPA PA AWS kloropren 352 AFWS vulkaniserad 353 CNV konverterare 354 PAEC ändhättor 356 ConClamp slangklämma 357 ConCutter slangklippare Flexibel korrugerad slang Helawrap kabeluppsamling med tillbehör Helawrap i polyamid 6, UL94 V0 361 HWClips 362 HWBase 362 HAT monteringsverktyg 363 Kabelspiral SBPEFR polyetelen, flamhämmande 364 SBPAV0 polyamid 6, flamhämmande 365 SBPTFE, PTFE 366 SPS smal spiral 367 SPF bred spiral Flätad skyddsstrumpa Helagaine kabelstrumpa HEGP standardpolyester 369 HEGPX högexpanderande polyester 370 HEGPV0 polyester, flamhämmande 371 HEGPV0X högexpanderande polyester flamhämmande 372 HEGPA66 polyamid 6.6, nötningsresistent 373 HEGSAS polyester, ljudabsorberande 374 HEGPL polyester, låg vikt 375 HEGMAN icke brännbar, meta-aramid 376 HEGMANWO icke brännbar, meta-aramid, vatten och oljeresistent 376 Twist-In självomslutande polyesterstrumpa 377 Twist-In-FR självomslutande polyesterstrumpa, flamhämmande 378 HELAHOOK öppningsbar polyesterstrumpa med kardborrestängning 379 HEGEMIP elektromagnetiskt skydd 380 HEGEMIPV0 elektromagnetiskt skydd, flamhämmande 381 HEGEMIP-HY elektromagnetiskt skydd för hybridbilar 382 HSG0 värmekap Kantskydd G51T i PTFE

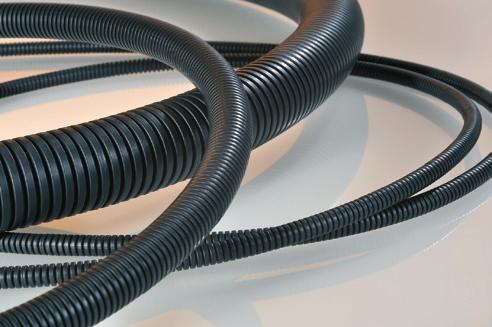

7 3.1 Kabelskyddssystem Skyddsslang plast HelaGuard Applikationsguide Slangsystem Sidnummer Möjlig IP klass Tryckhållfasthet kg/100 mm, storlek 20 mm Draghållfasthet kg, storlek 20 mm Min böjningsradiestorlek 20 mm HG-SW PA6 korrugerad, standardslang 241 IP66, IP67, IP68, IP69k HG-LW PA6 korrugerad, tunnväggig 242 IP66, IP67, IP68, IP69k HG-HW PA6 korrugerad, tjockväggig 243 IP66, IP67, IP68, IP69k HG-FR Flamhämmande PA6 korrugerad, standardslang 244 IP66, IP67, IP68, IP69k HG-HI PA12 korrugerad, standardslang 245 IP66, IP67, IP68, IP69k HG-DC PA6 dubbelslits korrugerad 246 IP HG-PP PP Korrugerad 247 IP40, IP66 IP67, IP SC Galvaniserat stål SSC Rostfritt stål PCS Galvaniserat stål, PVC-belagd NCS Galvaniserat stål, PA6-belagd LFHCS Galvaniserat stål, LFH-belagd 293 IP IP IP54, IP IP54, IP IP54, IP LTS Galvaniserat stål, PVC-belagd, vätsketät 312 IP66, IP67, IP68, IP69k LTSH Galvaniserat stål, gummibelagd, vätsketät 313 IP66, IP67, IP68, IP69k LTSUL Galvaniserat stål, PVC-belagd, vätsketät, UL-listad 314 IP66, IP67, IP68, IP69k PCSB Galvaniserat stål, PVC-belagd, galvaniserat stål överflätad SCSB Galvaniserat stål, galvaniserat stål överflätad PSR Spiralförstärkt PVC, slät insida 321 IP54, IP , IP IP66, IP PSRSC Spiralförstärkt PVC, slät in- och utsida 334 IP66, IP67, IP68, IP69k ja nej 236

8 Kabelskyddssystem Skyddsslang plast 3.1 Utmattningshållfasthet Temperaturområde Flexibel Halogenfri Självslocknande Nötningsresistent UV-resistent (svart) -40 C till +120 C -40 C till +120 C -40 C till +120 C -40 C till +120 C -50 C till +110 C -40 C till +120 C +20 C till +90 C -100 C till +300 C -100 C till +400 C -15 C till +70 C -40 C till +120 C -25 C till +90 C -20 C till +105 C -45 C till +135 C -15 C till +75 C -15 C till +70 C -100 C till +300 C +20 C till +70 C +20 C till +70 C 237

9 3.1 Kabelskyddssystem Skyddsslang plast IEC Klassifikation för HelaGuard Flexibla Skyddsslangar Skyddsslangar plast baserad på nominell slangstorlek 21 HG-SW PA6 korrugerad, standardslang (med HG kopplingar) HG-LW PA6 korrugerad, tunnväggig (med HG kopplingar) HG-HW PA6 korrugerad, tjockväggig (med HGL kopplingar) HG-FR Flamhämmande korrugerad, standardslang (med HGL kopplingar) HG-HI PA12 korrugerad, standardslang (med HG kopplingar) HG-DC PA6 dubbelslits korrugerad HG-PP PP korrugerad, standard Tryckhållfasthet Slaghållfasthet Minimum Temperatur Maximum Temperatur Skyddsslangar av metall baserad på nominell slangstorlek 20 SC galvaniserat stål SSC rostfritt stål PCS galvaniserat stål, PVC-belagd (med kompressionskoppling) NCS galvaniserat stål, PA6-belagd LFHCS galvaniserat stål, LFH-belagd LTS galvaniserat stål, PVC-belagd, vätsketät (med kompressionskoppling) LTSH galvanised steel, thermoplastic rubbber, liquid-tight (with compression fittings) LTSUL galvaniserat stål, PVC-belagd, vätsketät, UL-listad PCSB galvaniserat stål, PVC-belagd, galvaniserat stål överflätad SCSB galvaniserat stål, galvaniserat stål överflätad PVC skyddsslang baserad på nominell storlek 20 PSR Spiralförstärkt PVC, slät insida PSRSC Spiralförstärkt PVC, slät in- och utsida med PSR koppling PSRSC Spiralförstärkt PVC, slät in- och utsida med PSRSC koppling FlexiGuard och FlexiGuard Plus Slang FG PVC-Slang med ståltråd FGP PVR-Slang med ståltråd IEC Klassifikation Tryckhållfasthet Slaghållfasthet (KG) Minimum Temperatur ( C) Maximum Temperatur ( C) Böjfasthet Elektriska egenskaper IP klass mot föremål 0 ej deklarerad , styv strömförande böjlig isolerande böjlig, självåterställande strömförande/ isolerande flexibel

10 Kabelskyddssystem Skyddsslang plast 3.1 Böjfasthet Elektriska egenskaper IP klass mot föremål IP klass mot vatten Korrosionsbeständighet Draghållfasthet Motståndskraft mot flamutbredning Kapacitet hängande last IP klass mot vatten Korrosionsbeständighet Draghållfasthet (N) Motståndskraft mot flamutbredning Kapacitet hängande last (N) 0 ej deklarerad 1 låg invändigt och utvändigt 100 ej flamutbredande 20 2 medium invändigt och utvändigt 250 flamutbredande 30 3 medium invändigt, hög utvändigt hög invändigt och utvändigt

11 3.1 Kabelskyddssystem Skyddsslang plast HelaGuard enklatur för skyddsslang i plast Exempel: HG-SW28 Slangtyp SW Standard PA6 plastslang LW Tunnväggig PA6 plastslang HW Tjockväggig PA6 plastslang FR Standard PA6 flamhämmande plastslang HI Standard PA12 plastslang DC Dubbelslitsslang HelaGuard plastslang PP Standard PP plastslang HG - SW 28 inell diameter 240

12 Kabelskyddssystem Skyddsslang plast 3.1 HelaGuard skyddsslangar i plast HG-SW PA6 Standard Maskinbyggnation, apparatskåp, industri och konstruktion, kontrollpaneler, offentliga byggnader. Mycket flexibel och högt utmattningstal Nötningsresistent Hög slaghållfasthet, återhämtar sig efter deformation Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Låg rökutveckling och låg toxicitet Självslocknanden enligt UL94V2 Färg: svart (UV-resistent); grå på begäran HelaGuard PA6 Standardslang för industriella applikationer. Temperaturområde i rörelse Brännbarhetsklass Godkännanden Polyamid 6 (PA6) -40 C till +120 C -20 C till +100 C UL94 V2 IEC 61386, Lloyd s Register, UL-Recognized Till hemsidan! Ytter Slangvikt (NW) (OD) Inre Böjradie g/m Rullängd Färg E-nr Art-nr HG-SW ,5 10,0 6, m Svart (BK) HG-SW ,5 11,5 8, m Svart (BK) HG-SW ,0 9, m Svart (BK) HG-SW16 HG-SW21 HG-SW28 HG-SW ,8 11, m Svart (BK) ,8 11, m Svart (BK) ,2 16, m Svart (BK) ,2 16, m Svart (BK) ,5 22, m Svart (BK) ,5 22, m Svart (BK) ,5 28, m Svart (BK) ,5 28, m Svart (BK) HG-SW ,5 35, m Svart (BK) HG-SW ,5 47, m Svart (BK) HG-SW ,2 56, m Svart (BK) Grå färg finns på begäran. Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

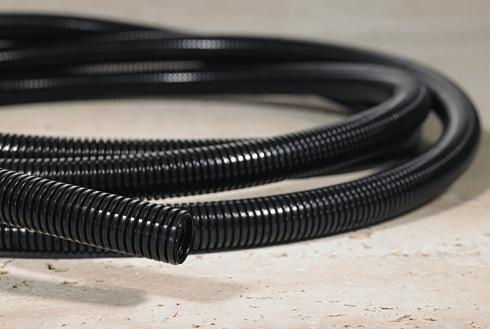

13 3.1 Kabelskyddssystem Skyddsslang plast HelaGuard skydsslangar i plast HelaGuard HG-LW PA6 Tunnväggig Maskinbyggnad, apparatskåp, fabrikskonstruktion, kontrollpaneler och offentliga byggnader, där lägre mekaniskt skydd krävs. Liten böjradie Mycket flexibel och högt utmattningstal Hög slaghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Färg: svart; grå (RAL 7031) på begäran HelaGuard PA6 Tunnväggig är mycket flexibel och används vid rörliga applikationer. Temperaturområde i rörelse Brännbarhetsklass Godkännanden Polyamid 6 (PA6) -40 C till +120 C -20 C till +100 C Självslocknande uppfyller EN IEC 61386, UL-Recognized (NW) Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr HG-LW ,5 10,0 6, m Svart (BK) HG-LW ,5 11,5 8, m Svart (BK) HG-LW ,0 9, m Svart (BK) HG-LW ,8 11, m Svart (BK) HG-LW ,2 16, m Svart (BK) HG-LW ,5 23, m Svart (BK) HG-LW ,5 28, m Svart (BK) HG-LW ,5 35, m Svart (BK) HG-LW ,5 47, m Svart (BK) HG-LW ,2 56, m Svart (BK) Grå färg finns på begäran. Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

14 Kabelskyddssystem Skyddsslang plast 3.1 HelaGuard skyddsslangar i plast Helaguard HG-HW PA6 Tjockväggig Högproduktiva maskinbyggnationer, fabrikskonstruktioner och offentliga byggnader, överallt där en hög mekanisk styrka krävs. Hög mekanisk styrka Nötningsresistent Hög slaghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Låg rökutveckling och toxicitet Självslocknande enligt UL94 V2 Färg: svart (UV-resistent) När högt mekaniskt skydd behövs: Helaguard PA6 tjockväggig. Brännbarhetsklass Godkännanden Polyamid 6 (PA6) -40 C till +120 C UL94 V2 IEC 61386, UL-Recognized (NW) Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg Art-nr HG-HW ,0 9, m Svart (BK) HG-HW ,8 11, m Svart (BK) HG-HW ,2 15, m Svart (BK) HG-HW ,5 21, m Svart (BK) HG-HW ,5 26, m Svart (BK) HG-HW ,5 34, m Svart (BK) HG-HW ,5 46, m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

15 3.1 Kabelskyddssystem Skyddsslang plast HelaGuard skyddsslangar i plast HG-FR PA6 Flamhämmande Rälsfordon, järnvägstunnlar, tunnelbanestationer och offentliga byggnader, överallt där ett högt brandskydd krävs. Mycket flamhämmande (UL94 V0) Liten rökutveckling, låg giftgasutveckling Mycket flexibel och högt utmattningstal Nötningsresistent Hög slaghållfasthet, återhämtar sig efter deformation Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Färg: svart (UV-resistent) Offenliga byggnader har högt brandskydd, och fordrar då oftast HelaGuard PA6 flamhämmande som har höga brandskyddsegenskaper. Temperaturområde i rörelse Brännbarhetsklass Godkännanden Polyamid 6, flamhämmande (PA6-FR) -40 C till +120 C -20 C till +100 C UL94 V0 CEN/TS : 2009, DIN : 2009, IEC 61386, NF F 16101/16102, UL-Recognized (NW) Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg Art-nr HG-FR ,5 10,0 6, m Svart (BK) HG-FR ,0 9, m Svart (BK) HG-FR ,8 11, m Svart (BK) HG-FR ,2 16, m Svart (BK) HG-FR ,5 21, m Svart (BK) HG-FR ,5 28, m Svart (BK) HG-FR ,5 35, m Svart (BK) HG-FR ,5 47, m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

16 Kabelskyddssystem Skyddsslang plast 3.1 HelaGuard skyddsslangar i plast HG-HI PA12 Standardslang Robotar, rälsfordon, maskinbyggnation, industri och konstruktion, överallt där kontinuerlig rörelse och böjning är ett krav. Högt utmattningstal Återhämtar sig efter deformation Goda mekaniska egenskaper vid låga temperaturer Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Färg: svart (UV-resistent) HelaGuard PA12 lämpar sig väl för robotar. Polyamid 12 (PA12) -50 C till +110 C Brännbarhetsklass Självslocknande uppfyller EN Godkännanden IEC IEC 61386, UL-Recognized (NW) Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr HG-HI ,0 9, m Svart (BK) HG-HI ,8 11, m Svart (BK) HG-HI ,2 16, m Svart (BK) HG-HI ,5 21, m Svart (BK) HG-HI ,5 28, m Svart (BK) HG-HI ,5 35, m Svart (BK) HG-HI ,5 47, m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

17 3.1 Kabelskyddssystem Skyddsslang plast HelaGuard skyddsslangar i plast HG-DC Dubbel slitsad skyddsslang Kontrollpaneler, maskinbyggnation, fabriksbyggnader och överallt där retroaktiv anpassning är ett krav. Kan öppnas och stängas om och om igen Kablar kan införas i sidled Nötningsresistent Fri från halogen, svavel och fosfor Självsläckande enligt IEC Färg: svart (UV resistent) HelaGuard PA6 dubbel slitsad skyddsslang, perfekt för retroaktiv anpassning. Polyamid 6 (PA6) -40 C till +110 C Brännbarhetsklass UL94 V2 Godkännanden IEC (NW) Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr HG-DC ,5 11,5 6, m Svart (BK) HG-DC ,0 7, m Svart (BK) HG-DC ,8 10, m Svart (BK) HG-DC ,2 13, m Svart (BK) HG-DC ,5 20, m Svart (BK) HG-DC ,5 27, m Svart (BK) HG-DC ,5 34, m Svart (BK) HG-DC ,5 45, m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

18 Kabelskyddssystem Skyddsslang plast 3.1 HelaGuard skyddsslangar i plast HG-PP PP Standardväggig Maskinbyggnationer, elektriska installationer, byggnader, speciellt när applikation är täckt av cement eller gips. Mycket flexibel Nötningsbeständig Resistent mot syror och alkalier Självslocknande enligt IEC HelaGuard PP Standard är vanligt använd i elektriska installationer och byggnader, speciellt när täckt i cement eller gips. Polypropylen (PP) -20 C till +90 C Brännbarhetsklass Självslocknande uppfyller EN Godkännanden IEC (NW) Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg Art-nr HG-PP ,5 10,0 6, m Svart (BK) HG-PP ,0 9, m Svart (BK) HG-PP ,8 11, m Svart (BK) HG-PP ,0 14, m Svart (BK) HG-PP ,2 16, m Svart (BK) HG-PP ,0 19, m Svart (BK) HG-PP ,4 21, m Svart (BK) HG-PP ,5 22, m Svart (BK) HG-PP ,5 28, m Svart (BK) HG-PP ,5 35, m Svart (BK) HG-PP ,5 47, m Svart (BK) HG-PP ,2 56, m Svart (BK) Grå färg finns på begäran. Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

19 3.1 Kabelskyddssystem Skyddsslang plast HelaGuard Gängdata Fast gängad koppling Rak IP66 HG-S Sida 252 Rak IP68 HGL-S Sida Vinklel IP66 HG-90 Sida Vinkel IP68 HGL-90 Sida Vinklad IP66 HG-45 Sida Vinkel IP68 HGL-45 Sida 259 Vridbar koppling, utvändig gänga Rak IP66 HG-SM Sida 260 Rak IP68 HGL-SM Sida Vinkel IP66 HG-90 Sida Vinkel IP68 HGL-90M Sida Vinkel IP66 HG-45M Sida Vinkel IP68 HGL-45M Sida 265 Vridbar koppling, invändig gänga Rak IP66 HG-SF Sida 266 Rak IP68 HGL-SF Sida Vinkel IP66 HG-90F Sida Vinkel IP68 HGL-90F Sida Vinkel IP66 HG-45F Sida Vinkel IP68 HGL-45F Sida 271 Koppling, fläns Rak IP66 HG-SFL Sida 272 Rak IP68 HGL-SFL Sida Vinkel IP66 HG-90FL Sida Vinkel IP68 HGL-90FL Sida Vinkel IP66 HG-45FL Sida Vinkel IP68 HGL-45FL Sida www.HellermannTyton.se/B248

20 Kabelskyddssystem Skyddsslang plast 3.1 Kopplingar med kabelförskruvning Rak IP66 HG-SCG Sida 278 Rak IP68 HGL-SCG Sida Vinkel IP66 HG-90CG Sida Vinkel IP68 HGL-90CG Sida Vinkel IP66 HG-45CG Sida Vinkel IP68 HGL-45CG Sida 283 T-kopplingar, reducering, koppling T-Kopplingr IP66 HG-T Sida 284 T-Koppling IP68 HGL-T Sida 285 Y-KopplingIP66 HG-Y Sida 286 Y-Koppling IP68 HGL-Y Sida 287 Reducer IP66 HG-R Sida 288 Reducer IP68 HGL-R Sida 289 Koppling IP66 HG-HG Sida

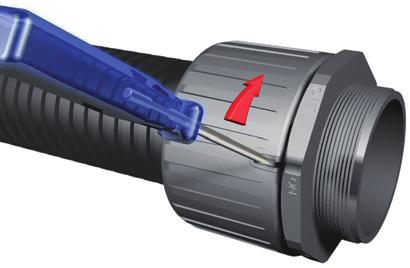

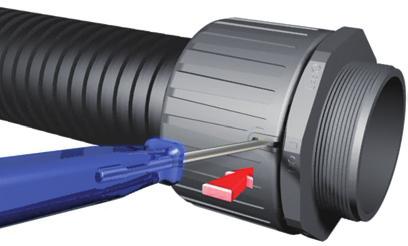

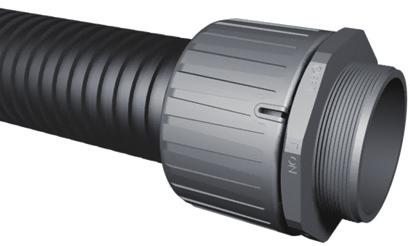

21 3.1 Kabelskyddssystem Skyddsslang plast Montering och demontering av HelaGuard kopplingar i plast HelaGuard plastkopplingar monteras enkelt, snabbt och mycket säkert. De erbjuder exceptionellt hög draghållfasthet och vibrationer samt är åverkanssäkra. De kan dock tas bort med hjälp av en skruvmejsel. HelaGuard plastkopplingar kan användas om och om igen. För att montera och ta bort HelaGuard plastkopplingar, följ dessa enkla instruktioner. 1. Om kopplingen har använts tidigare, säkerställ att skåran pekar på ON-läge. För att montera kopplingen, skjut på kopplingen på slangen så långt som möjligt utan att tvinga in den och vrid till den något. Monteringen är nu ordentligt låst. 2. Vill du ta bort kopplingen, sätt en liten skruvmejsel i skåran. 3. Flytta handtaget på skruvmejseln mot OFF. Den låsningen roterar något. Låsmekanismen är nu släppt. 4. Ta bort skruvmejseln. 5. Manuellt roterar du för hand mot off-läge så långt som möjligt. 6. Ta nu bara bort kopplingen från slangen. För återanvända HelaGuard plastkoppling, vrid låsringen tillbaka till ON och montera den åter på slangen. 250www.HellermannTyton.se/B250

22 Kabelskyddssystem Skyddsslang plast 3.1 HelaGuard enklatur för plastkopplingar Exempel: HGL34-90M-M32 Gängtyp M Vridbar extern gänga F Vridbar intern gänga Passande slang HG HelaGuard plastslang FL CG Fast extern gänga Fläns Kabelförskruvning inell diameter M Metrisk PG PG-gänga HG L M - M 32 Gängstorlek IP skydd Kopplingsform L IP67, IP68, IP69k koppling vinklad koppling IP66 koppling vinklad koppling S Rak koppling T T-förgrening Y Y-förgrening R Reducerare HG Slangförgrening 251

23 3.1 Kabelskyddssystem Skyddsslang plast Fastkoppling med fast utvändig gänga HG-S Rak, IP66 Rak, utvändiga gängor. Snabbkoppling i ett stycke Hög kraghållfasthet God resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor med låsmutter HelaGuard HG-S Rak, IP66. Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek II Gänglängd innehåll Färg E-nr Art-nr HG10-S-PG PG7 7, st Svart (BK) HG10-S-PG PG9 9, st Svart (BK) HG10-S-M12 10 M12-7, st Svart (BK) HG10-S-M16 10 M16-9, st Svart (BK) HG11-S-PG PG7 7, st Svart (BK) HG11-S-M12 11 M12-7, st Svart (BK) HG13-S-PG PG7 7, st Svart (BK) HG13-S-PG PG9 11, st Svart (BK) HG13-S-PG PG11 12, st Svart (BK) HG13-S-M12 13 M12-7, st Svart (BK) HG13-S-M16 13 M16-11, st Svart (BK) HG13-S-M20 13 M20-12, st Svart (BK) HG16-S-PG PG9 11, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

24 Kabelskyddssystem Skyddsslang plast 3.1 Fastkoppling med fast utvändig gänga HG-S Rak, IP66 (M) (PG) Yttre max. Längd (L) Hålstorlek II Gänglängd innehåll Färg E-nr Art-nr HG16-S-PG PG11 14, st Svart (BK) HG16-S-PG PG16 14, st Svart (BK) HG16-S-PG PG , st Svart (BK) HG16-S-M16 16 M16-11, st Svart (BK) HG16-S-M20 16 M20-14, st Svart (BK) HG18-S-PG PG16 18, st Svart (BK) HG18-S-PG PG , st Svart (BK) HG18-S-M20 18 M20-14, st Svart (BK) HG20-S-M20 20 M20-14, st Svart (BK) HG21-S-PG PG16 18, st Svart (BK) HG21-S-PG PG21 20, st Svart (BK) HG21-S-PG PG , st Svart (BK) HG21-S-M20 21 M20-14, st Svart (BK) HG25-S-M25 25 M25-19, st Svart (BK) HG28-S-PG PG21 22, st Svart (BK) HG28-S-PG PG29 27, st Svart (BK) HG28-S-M25 28 M25-19, st Svart (BK) HG28-S-M32 28 M32-26, st Svart (BK) HG34-S-PG PG29 30, st Svart (BK) HG34-S-M32 34 M32-26, st Svart (BK) HG34-S-M40 34 M40-32, st Svart (BK) HG42-S-PG PG36 40, st Svart (BK) HG42-S-M40 42 M40-32, st Svart (BK) HG42-S-M50 42 M50-40, st Svart (BK) HG54-S-PG PG42 47, st Svart (BK) HG54-S-PG PG48 52, st Svart (BK) HG54-S-M50 54 M50-42, st Svart (BK) HG54-S-M63 54 M63-53, st Svart (BK) HG67-S-PG PG48 52, st Svart (BK) HG67-S-M63 67 M63-56, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

25 3.1 Kabelskyddssystem Skyddsslang plast Fast koppling med utvändig gänga HGL-S Rak, IP68 Rak, utvändigt gängad med tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet God resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor med låsmutter HelaGuard HGL-S Rak med skarvtätning, IP68. Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek II Gänglängd innehåll Färg Art-nr HGL13-S-PG PG9 11, st Svart (BK) HGL13-S-M16 13 M16-11, st Svart (BK) HGL16-S-PG PG9 11, st Svart (BK) HGL16-S-PG PG11 14, st Svart (BK) HGL16-S-PG PG16 15, st Svart (BK) HGL16-S-PG PG , st Svart (BK) HGL16-S-M16 16 M16-11, st Svart (BK) HGL16-S-M20 16 M20-14, st Svart (BK) HGL21-S-PG PG16 18, st Svart (BK) HGL21-S-PG PG21 20, st Svart (BK) HGL21-S-PG PG , st Svart (BK) HGL21-S-M20 21 M20-14, st Svart (BK) HGL28-S-PG PG21 22, st Svart (BK) HGL28-S-PG PG29 30, st Svart (BK) HGL28-S-M25 28 M25-19, st Svart (BK) HGL28-S-M32 28 M32-26, st Svart (BK) HGL34-S-PG PG29 30, st Svart (BK) HGL34-S-M32 34 M32-26, st Svart (BK) HGL34-S-M40 34 M40-32, st Svart (BK) HGL42-S-PG PG36 40, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

26 Kabelskyddssystem Skyddsslang plast 3.1 Fast koppling med utvändig gänga HGL-S Rak, IP68 (M) (PG) Yttre max. Längd (L) Hålstorlek II innehåll Färg Art-nr HGL42-S-M40 42 M40-32, st Svart (BK) HGL42-S-M50 42 M50-40, st Svart (BK) HGL54-S-PG PG42 47, st Svart (BK) HGL54-S-PG PG48 52, st Svart (BK) HGL54-S-M50 54 M50-42, st Svart (BK) HGL54-S-M63 54 M63-53, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Fast koppling med utvändig gänga HG Vinkelkoppling, IP66 90 vinkelkoppling, utvändiga gängor. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor levereras med låsmutter HelaGuard HG Vinkelkoppling, IP66. Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Gänglängd Hålstorlek II Gänglängd innehåll Färg E-nr Art-nr HG10-90-PG PG7 6, st Svart (BK) HG10-90-M12 10 M12-6, st Svart (BK) HG11-90-M12 11 M12-6, st Svart (BK) HG13-90-PG PG9 10, st Svart (BK) HG13-90-M16 13 M16-10, st Svart (BK) HG16-90-PG PG9 10, st Svart (BK) HG16-90-PG PG11 10, st Svart (BK) HG16-90-PG PG , st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

27 3.1 Kabelskyddssystem Skyddsslang plast Fast koppling med utvändig gänga HG Vinkelkoppling, IP66 (M) (PG) Yttre max. Längd (L) Hålstorlek II Gänglängd innehåll Färg E-nr Art-nr HG16-90-M16 16 M16-10, st Svart (BK) HG16-90-M20 16 M20-14, st Svart (BK) HG21-90-PG PG16 14, st Svart (BK) HG21-90-PG PG , st Svart (BK) HG21-90-M20 21 M20-14, st Svart (BK) HG25-90-M25 25 M25-19, st Svart (BK) HG28-90-PG PG21 19, st Svart (BK) HG28-90-M25 28 M25-19, st Svart (BK) HG34-90-PG PG29 24, st Svart (BK) HG34-90-M32 34 M32-24, st Svart (BK) HG42-90-PG PG36 39, st Svart (BK) HG42-90-M40 42 M40-32, st Svart (BK) HG42-90-M50 42 M50-39, st Svart (BK) HG54-90-PG PG48 49, st Svart (BK) HG54-90-M50 54 M50-39, st Svart (BK) HG54-90-M63 54 M63-49, st Svart (BK) HG67-90-PG PG48 49, st Svart (BK) HG67-90-M63 67 M63-49, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

28 Kabelskyddssystem Skyddsslang plast 3.1 Vinkelkoppling med utvändig gänga HGL Vinkelkoppling, IP68 90 vinkelkoppling, utvändiga gängor med tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor levereras med låsmutter HelaGuard HGL-90 90⁰ Vinkelkoppling med tätningshylsa, IP68. Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek II Gänglängd innehåll Färg Art-nr HGL13-90-PG PG9 10, st Svart (BK) HGL13-90-M16 13 M16-10, st Svart (BK) HGL16-90-PG PG9 10, st Svart (BK) HGL16-90-PG PG11 10, st Svart (BK) HGL16-90-PG PG , st Svart (BK) HGL16-90-M16 16 M16-10, st Svart (BK) HGL16-90-M20 16 M20-14, st Svart (BK) HGL21-90-PG PG16 14, st Svart (BK) HGL21-90-PG PG , st Svart (BK) HGL21-90-M20 21 M20-14, st Svart (BK) HGL28-90-PG PG21 19, st Svart (BK) HGL28-90-M25 28 M25-19, st Svart (BK) HGL34-90-PG PG29 24, st Svart (BK) HGL34-90-M32 34 M32-24, st Svart (BK) HGL42-90-PG PG36 39, st Svart (BK) HGL42-90-M40 42 M40-32, st Svart (BK) HGL42-90-M50 42 M50-39, st Svart (BK) HGL54-90-PG PG48 49, st Svart (BK) HGL54-90-M50 54 M50-39, st Svart (BK) HGL54-90-M63 54 M63-49, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

29 3.1 Kabelskyddssystem Skyddsslang plast Vinkelkoppling med utvändiga gängor HG Vinkelförskruvning, IP66 45 vinkel med utvändiga gängor. Snabbkoppling i ett stycke Hög kraghållfasthet Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor levereras med låsmutter HelaGuard HG Vinkelförskruvning, IP66. Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek II Gänglängd innehåll Färg E-nr Art-nr HG16-45-PG PG , st Svart (BK) HG16-45-M20 16 M20-14, st Svart (BK) HG21-45-PG PG16 14, st Svart (BK) HG21-45-PG PG , st Svart (BK) HG21-45-M20 21 M20-14, st Svart (BK) HG28-45-PG PG21 19, st Svart (BK) HG28-45-M25 28 M25-19, st Svart (BK) HG34-45-PG PG29 24, st Svart (BK) HG34-45-M32 34 M32-24, st Svart (BK) HG42-45-PG PG36 39, st Svart (BK) HG42-45-M50 42 M50-39, st Svart (BK) HG54-45-M50 54 M50-39, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

30 Kabelskyddssystem Skyddsslang plast 3.1 HelaGuard Kopplingar i plast HGL Vinklad, IP68 45 vinkel, utvändigt gängad med tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor levereras med låsmutter HelaGuard HGL vinkelförskruvning med tätningshylsa IP68. Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek II Gänglängd innehåll Färg Art-nr HGL16-45-PG PG , st Svart (BK) HGL16-45-M20 16 M20-14, st Svart (BK) HGL21-45-PG PG16 14, st Svart (BK) HGL21-45-PG PG , st Svart (BK) HGL21-45-M20 21 M20-14, st Svart (BK) HGL28-45-PG PG21 19, st Svart (BK) HGL28-45-M25 28 M25-19, st Svart (BK) HGL34-45-PG PG29 24, st Svart (BK) HGL34-45-M32 34 M32-24, st Svart (BK) HGL42-45-PG PG36 39, st Svart (BK) HGL42-45-M50 42 M50-39, st Svart (BK) HGL54-45-M50 54 M50-39, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

31 3.1 Kabelskyddssystem Skyddsslang plast Vridbar koppling med utvändig gänga HG-SM Rak, vridbar med utvändiga gängor, IP66 Rak, vridbar mässingsförskruvning, utvändiga gängor. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-SM Rak, vridbar med utvändiga gängor, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HG13-SM-PG PG9 11, st Svart (BK) HG13-SM-M16 13 M16-11, st Svart (BK) HG16-SM-PG PG9 11, st Svart (BK) HG16-SM-PG PG11 11, st Svart (BK) HG16-SM-M16 16 M16-11, st Svart (BK) HG16-SM-M20 16 M20-14, st Svart (BK) HG21-SM-PG PG16 14, st Svart (BK) HG21-SM-PG PG , st Svart (BK) HG21-SM-M20 21 M20-14, st Svart (BK) HG28-SM-PG PG21 19, st Svart (BK) HG28-SM-M25 28 M25-19, st Svart (BK) HG34-SM-PG PG29 26, st Svart (BK) HG34-SM-M32 34 M32-26, st Svart (BK) HG42-SM-M40 42 M40-32, st Svart (BK) HG54-SM-M50 54 M50-42, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

32 Kabelskyddssystem Skyddsslang plast 3.1 Vridbar koppling med utvändig gänga HGL-SM Rak, vridbar med utvändiga gängor, IP68 Rak, vridbar mässingsförskruvning, utvändiga gängor med tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-SM Rak, vridbar, utvändigt gängad och tätningshylsa, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HGL13-SM-PG PG9 11, st Svart (BK) HGL13-SM-M16 13 M16-11, st Svart (BK) HGL16-SM-PG PG9 11, st Svart (BK) HGL16-SM-PG PG11 11, st Svart (BK) HGL16-SM-M16 16 M16-11, st Svart (BK) HGL16-SM-M20 16 M20-14, st Svart (BK) HGL21-SM-PG PG16 14, st Svart (BK) HGL21-SM-PG PG , st Svart (BK) HGL21-SM-M20 21 M20-14, st Svart (BK) HGL28-SM-PG PG21 19, st Svart (BK) HGL28-SM-M25 28 M25-19, st Svart (BK) HGL34-SM-PG PG29 26, st Svart (BK) HGL34-SM-M32 34 M32-26, st Svart (BK) HGL42-SM-M40 42 M40-32, st Svart (BK) HGL54-SM-M50 54 M50-42, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

33 3.1 Kabelskyddssystem Skyddsslang plast Vridbar koppling med utvändig gänga HG-90M 90 Vinkelkoppling, vridbar med utvändiga gängor, IP66 90 vinkelkoppling i mässing, vridbar med utvändiga gängor. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-90M 90⁰ Vinkelkoppling, vridbar med utvändiga gängor IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HG13-90M-PG PG9 10, st Svart (BK) HG13-90M-M16 13 M16-10, st Svart (BK) HG16-90M-PG PG9 10, st Svart (BK) HG16-90M-PG PG11 10, st Svart (BK) HG16-90M-M16 16 M16-10, st Svart (BK) HG16-90M-M20 16 M20-14, st Svart (BK) HG21-90M-PG PG16 14, st Svart (BK) HG21-90M-PG PG , st Svart (BK) HG21-90M-M20 21 M20-14, st Svart (BK) HG28-90M-PG PG21 19, st Svart (BK) HG28-90M-M25 28 M25-19, st Svart (BK) HG34-90M-PG PG29 24, st Svart (BK) HG34-90M-M32 34 M32-24, st Svart (BK) HG42-90M-M40 42 M40-32, st Svart (BK) HG54-90M-M50 54 M50-39, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

34 Kabelskyddssystem Skyddsslang plast 3.1 Vridbar koppling HGL-90M 90 Vinkelkoppling svivel utvändiga gängor, IP68 90 vinkelkoppling i mässing, vridbar, utvändiga gängor, tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-90M 90⁰ Vinkelkoppling vridbar, utvändiga gängor och tätningshylsa, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HGL13-90M-PG PG9 10, st Svart (BK) HGL13-90M-M16 13 M16-10, st Svart (BK) HGL16-90M-PG PG9 10, st Svart (BK) HGL16-90M-PG PG11 10, st Svart (BK) HGL16-90M-M16 16 M16-10, st Svart (BK) HGL16-90M-M20 16 M20-14, st Svart (BK) HGL21-90M-PG PG16 14, st Svart (BK) HGL21-90M-PG PG , st Svart (BK) HGL21-90M-M20 21 M20-14, st Svart (BK) HGL28-90M-PG PG21 19, st Svart (BK) HGL28-90M-M25 28 M25-19, st Svart (BK) HGL34-90M-PG PG29 24, st Svart (BK) HGL34-90M-M32 34 M32-24, st Svart (BK) HGL42-90M-M40 42 M40-32, st Svart (BK) HGL54-90M-M50 54 M50-39, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

35 3.1 Kabelskyddssystem Skyddsslang plast Vridbar koppling med utvändig gänga HG-45M 45 Vinkelkoppling, vridbar med utvändiga gängor, IP66 45 vinkelkoppling i mässing, vridbar, utvändiga gängor. Snabbkoppling i ett stycke Hög kraghållfasthet Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-45M 45⁰ Vridbar vinkelkoppling med utvändiga gängor, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HG16-45M-PG PG16 14, st Svart (BK) HG16-45M-PG PG , st Svart (BK) HG16-45M-M20 16 M20-14, st Svart (BK) HG21-45M-PG PG16 14, st Svart (BK) HG21-45M-PG PG , st Svart (BK) HG21-45M-M20 21 M20-14, st Svart (BK) HG28-45M-PG PG21 19, st Svart (BK) HG28-45M-M25 28 M25-19, st Svart (BK) HG34-45M-PG PG29 24, st Svart (BK) HG34-45M-M32 34 M32-24, st Svart (BK) HG42-45M-M50 42 M50-39, st Svart (BK) HG54-45M-M50 54 M50-39, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

36 Kabelskyddssystem Skyddsslang plast 3.1 Vridbar koppling med utvändig gänga HGL-45M 45 Vinkelkoppling, vridbar med utvändiga gängor, IP68 45 vinkelkoppling i mässing, vridbar, utvändiga gängor med tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-45M 45⁰ Vinkelkoppling, vridbar med utvändiga gängor, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HGL16-45M-PG PG16 14, st Svart (BK) HGL16-45M-PG PG , st Svart (BK) HGL16-45M-M20 16 M20-14, st Svart (BK) HGL21-45M-PG PG16 14, st Svart (BK) HGL21-45M-PG PG , st Svart (BK) HGL21-45M-M20 21 M20-14, st Svart (BK) HGL28-45M-PG PG21 19, st Svart (BK) HGL28-45M-M25 28 M25-19, st Svart (BK) HGL34-45M-PG PG29 24, st Svart (BK) HGL34-45M-M32 34 M32-24, st Svart (BK) HGL42-45M-M50 42 M50-39, st Svart (BK) HGL54-45M-M50 54 M50-39, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

37 3.1 Kabelskyddssystem Skyddsslang plast Vridbar koppling med invändig gänga HG-SF Rak, vridbar med invändiga gängor, IP66 Rak, vridbar mässingsförskruvning, invändiga gängor. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-SF Rak, vridbar med invändiga gängor, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HG13-SF-PG PG9 11, st Svart (BK) HG13-SF-M16 13 M16-11, st Svart (BK) HG16-SF-PG PG11 11, st Svart (BK) HG16-SF-PG PG16 14, st Svart (BK) HG16-SF-M16 16 M16-11, st Svart (BK) HG16-SF-M20 16 M20-14, st Svart (BK) HG21-SF-PG PG16 14, st Svart (BK) HG21-SF-M20 21 M20-14, st Svart (BK) HG28-SF-PG PG21 19, st Svart (BK) HG28-SF-M25 28 M25-19, st Svart (BK) HG34-SF-PG PG29 26, st Svart (BK) HG34-SF-M32 34 M32-26, st Svart (BK) HG42-SF-M40 42 M40-32, st Svart (BK) HG54-SF-M50 54 M50-42, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

38 Kabelskyddssystem Skyddsslang plast 3.1 Vridbar koppling med invändiga gängor HGL-SF Rak, vridbar med invändiga gängor, IP68 Rak, vridbar mässingsförskruvning, invändiga gängor med tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-SF Rak, vridbar med invändiga gängor, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HGL13-SF-PG PG9 11, st Svart (BK) HGL13-SF-M16 13 M16-11, st Svart (BK) HGL16-SF-PG PG11 11, st Svart (BK) HGL16-SF-PG PG16 14, st Svart (BK) HGL16-SF-M16 16 M16-11, st Svart (BK) HGL16-SF-M20 16 M20-14, st Svart (BK) HGL21-SF-PG PG16 14, st Svart (BK) HGL21-SF-M20 21 M20-14, st Svart (BK) HGL28-SF-PG PG21 19, st Svart (BK) HGL28-SF-M25 28 M25-19, st Svart (BK) HGL34-SF-PG PG29 26, st Svart (BK) HGL34-SF-M32 34 M32-26, st Svart (BK) HGL42-SF-M40 42 M40-32, st Svart (BK) HGL54-SF-M50 54 M50-42, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

39 3.1 Kabelskyddssystem Skyddsslang plast Vridbar koppling med invändiga gängor HG-90F 90 inkelkoppling, vridbar med invändiga gängor, IP66 90 vinkelkoppling i mässing, vridbar, invändiga gängor. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-90F 90⁰ Vinkelkoppling, vridbar med invändiga gängor, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HG13-90F-PG PG9 10, st Svart (BK) HG13-90F-M16 13 M16-10, st Svart (BK) HG16-90F-PG PG11 10, st Svart (BK) HG16-90F-M16 16 M16-10, st Svart (BK) HG16-90F-M20 16 M20-14, st Svart (BK) HG21-90F-PG PG16 14, st Svart (BK) HG21-90F-M20 21 M20-14, st Svart (BK) HG28-90F-PG PG21 19, st Svart (BK) HG28-90F-M25 28 M25-19, st Svart (BK) HG34-90F-PG PG29 24, st Svart (BK) HG34-90F-M32 34 M32-24, st Svart (BK) HG42-90F-M40 42 M40-32, st Svart (BK) HG54-90F-M50 54 M50-39, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

40 Kabelskyddssystem Skyddsslang plast 3.1 Vridbar koppling med invändiga gängor HGL-90F 90 Vinkelkoppling, vridbar, invändiga gängor, IP68 90 vinkelkoppling i mässing, vridbar, invändiga gängor, tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-90F 90⁰ Vinkelkoppling, vridbar med invändiga gängor och tätningshylsa, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HGL13-90F-PG PG9 10, st Svart (BK) HGL13-90F-M16 13 M16-10, st Svart (BK) HGL16-90F-PG PG11 10, st Svart (BK) HGL16-90F-M16 16 M16-10, st Svart (BK) HGL16-90F-M20 16 M20-14, st Svart (BK) HGL21-90F-PG PG16 14, st Svart (BK) HGL21-90F-M20 21 M20-14, st Svart (BK) HGL28-90F-PG PG21 19, st Svart (BK) HGL28-90F-M25 28 M25-19, st Svart (BK) HGL34-90F-PG PG29 24, st Svart (BK) HGL34-90F-M32 34 M32-24, st Svart (BK) HGL42-90F-M40 42 M40-32, st Svart (BK) HGL54-90F-M50 54 M50-39, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

41 3.1 Kabelskyddssystem Skyddsslang plast Vridbar koppling med invändiga gängor HG-45F 45 Vinkelkoppling, vridbar med invändiga gängor, IP vinkelkoppling i mässing, vridbar, invändiga gängor. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-45F 45⁰ Vinkelkoppling, vridbar med invändiga gängor, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HG16-45F-PG PG16 14, st Svart (BK) HG16-45F-M20 16 M20-14, st Svart (BK) HG21-45F-PG PG16 14, st Svart (BK) HG21-45F-M20 21 M20-14, st Svart (BK) HG28-45F-PG PG21 19, st Svart (BK) HG28-45F-M25 28 M25-19, st Svart (BK) HG34-45F-PG PG29 24, st Svart (BK) HG34-45F-M32 34 M32-24, st Svart (BK) HG42-45F-M50 42 M50-39, st Svart (BK) HG54-45F-M50 54 M50-39, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

42 Kabelskyddssystem Skyddsslang plast 3.1 Vridbar koppling med invändiga gängor HGL-45F 45 Vinkelkoppling vridbar, IP68 45 vinkelkoppling i mässing, vridbar, invändiga gängor, tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-45F 45⁰ Vinkelkoppling, vridbar med invändiga gängor, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) (PG) Yttre max. Längd (L) Hålstorlek Gänglängd innehåll Färg Art-nr HGL16-45F-PG PG16 14, st Svart (BK) HGL16-45F-M20 16 M20-14, st Svart (BK) HGL21-45F-PG PG16 14, st Svart (BK) HGL21-45F-M20 21 M20-14, st Svart (BK) HGL28-45F-PG PG21 19, st Svart (BK) HGL28-45F-M25 28 M25-19, st Svart (BK) HGL34-45F-PG PG29 24, st Svart (BK) HGL34-45F-M32 34 M32-24, st Svart (BK) HGL42-45F-M50 42 M50-39, st Svart (BK) HGL54-45F-M50 54 M50-39, st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

43 3.1 Kabelskyddssystem Skyddsslang plast Vridbar fläns HG-SFL Rak vridbar fläns, IP66 Rak vridbar fläns. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-SFL Rak vridbar fläns, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 UL-Recognized Hålstorlek Yttre max. Längd (L) Hål (FH) innehåll Färg Art-nr HG16-SFL 16 14, ,2 10 st Svart (BK) HG21-SFL 21 14, ,2 10 st Svart (BK) HG28-SFL 28 19, ,2 10 st Svart (BK) HG34-SFL 34 26, ,2 10 st Svart (BK) HG42-SFL 42 42, ,2 2 st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

44 Kabelskyddssystem Skyddsslang plast 3.1 Vridbar fläns HGL-SFL Rak vridbar fläns, IP68 Rak vridbar fläns med tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-SFL Rak vridbar fläns med tätningshylsa IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized Hålstorlek Yttre max. Längd (L) Hål (FH) innehåll Färg Art-nr HGL16-SFL 16 14, ,2 10 st Svart (BK) HGL21-SFL 21 14, ,2 10 st Svart (BK) HGL28-SFL 28 19, ,2 10 st Svart (BK) HGL34-SFL 34 26, ,2 10 st Svart (BK) HGL42-SFL 42 42, ,2 2 st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

45 3.1 Kabelskyddssystem Skyddsslang plast Kopplingar med vridbar fläns HG-90FL 90 Vinkelfläns, vridbar, IP66 90 vinkelfläns, vridbar. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-90FL 90⁰ Vinkelfläns, vridbar, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 UL-Recognized Hålstorlek Yttre max. Längd (L) Hål (FH) innehåll Färg Art-nr HG16-90FL 16 14, ,2 10 st Svart (BK) HG21-90FL 21 14, ,2 10 st Svart (BK) HG28-90FL 28 19, ,2 10 st Svart (BK) HG34-90FL 34 24, ,2 10 st Svart (BK) HG42-90FL 42 39, ,2 2 st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

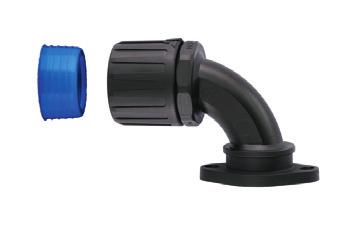

46 Kabelskyddssystem Skyddsslang plast 3.1 Kopplingar med vridbar fläns HGL-90FL 90 Vinkelfläns, vridbar, IP68 90 vinkelfläns, vridbar med tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-90FL 90⁰ Vinkelfläns, vridbar, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized Hålstorlek Yttre max. Längd (L) Hål (FH) innehåll Färg Art-nr HGL16-90FL 16 14, ,2 10 st Svart (BK) HGL21-90FL 21 14, ,2 10 st Svart (BK) HGL28-90FL 28 19, ,2 10 st Svart (BK) HGL34-90FL 34 24, ,2 10 st Svart (BK) HGL42-90FL 42 39, ,2 2 st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

47 3.1 Kabelskyddssystem Skyddsslang plast Kopplingar med vridbar fläns HG-45FL 45 Vinkelfläns, vridbar, IP66 45 vinkelfläns, vridbar. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-45FL 45⁰ Vinkelfläns, vridbar, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 UL-Recognized Hålstorlek Yttre max. Längd (L) Hål (FH) innehåll Färg Art-nr HG16-45FL 16 14, ,2 10 st Svart (BK) HG21-45FL 21 14, ,2 10 st Svart (BK) HG28-45FL 28 19, ,2 10 st Svart (BK) HG34-45FL 34 24, ,2 10 st Svart (BK) HG42-45FL 42 39, ,2 2 st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

48 Kabelskyddssystem Skyddsslang plast 3.1 Kopplingar med vridbar fläns HGL-45FL 45 Vinkelfläns, vridbar, IP68 45 vinkelfläns, vridbar med tätningshylsa och bricka. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling i ett stycke Hög kraghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-45FL 45⁰ Vinkelfläns, vridbar, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized Hålstorlek Yttre max. Längd (L) Hål (FH) innehåll Färg Art-nr HGL16-45FL 16 14, ,2 10 st Svart (BK) HGL21-45FL 21 14, ,2 10 st Svart (BK) HGL28-45FL 28 19, ,2 10 st Svart (BK) HGL34-45FL 34 24, ,2 10 st Svart (BK) HGL42-45FL 42 39, ,2 2 st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

49 3.1 Kabelskyddssystem Skyddsslang plast Kopplingar med dragavlastning och kabeltätning HG-SCG Rak förskruvning, IP66 Rakt montering med kabeltätning och dragavlastning. Ger dragavlastning Tätar kabel på IP68 och IP69k Hög draghållfasthet Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor levereras med låsmuttrar HelaGuard HG-SCG Rak förskruvning, Utvändig gänga, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB) -50 C till +135 C UL94 V2 UL-Recognized (M) Kabeldiameter från/till Yttre max. Längd (L) Förskruvning Gänglängd innehåll Färg Art-nr HG13-SCG-M16 13 M16 4, st Svart (BK) HG16-SCG-M16 16 M16 4, st Svart (BK) HG16-SCG-M20 16 M st Svart (BK) HG21-SCG-M20 21 M st Svart (BK) HG28-SCG-M25 28 M st Svart (BK) HG34-SCG-M32 34 M st Svart (BK) HG42-SCG-M40 42 M st Svart (BK) HG54-SCG-M50 54 M st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

50 Kabelskyddssystem Skyddsslang plast 3.1 Koppling med dragavlastning och kabeltätning HGL-SCG Rak koppling, IP68 Rak koppling med tätning och dragavlastning. Uppfyller IP66, IP67, IP68 och IP69k. Ger dragavlastning Tätar kabel på IP68 och IP69k Hög draghållfasthet Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor levereras med låsmuttrar HelaGuard HGL-SCG Rak förskruvning, utvändig gänga, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) Kabeldiameter från/till Yttre max. Längd (L) Förskruvning Gänglängd innehåll Färg Art-nr HGL13-SCG-M16 13 M16 4, st Svart (BK) HGL16-SCG-M16 16 M16 4, st Svart (BK) HGL16-SCG-M20 16 M st Svart (BK) HGL21-SCG-M20 21 M st Svart (BK) HGL28-SCG-M25 28 M st Svart (BK) HGL34-SCG-M32 34 M st Svart (BK) HGL42-SCG-M40 42 M st Svart (BK) HGL54-SCG-M50 54 M st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

51 3.1 Kabelskyddssystem Skyddsslang plast Kopplingar med dragavlastning och kabeltätning HG-SCG 90 Koppling med kabelgenomföring, IP66 HelaGuard HG-90CG 90 Vinkelkoppling, med kabelgenomföring och dragavlastning Dragavlastar Erbjuder kablar IP68 och IP69k Stark avdragningsförsegling Resistent mot lösningsmedel och olja Fri från halogen, sulfur och fosfor HelaGuard HG-90CG 90 Vinkelkoppling, utvändig gänga, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB) -50 C till +135 C UL94 V2 UL-Recognized (M) Kabeldiameter från/till Yttre max. Längd (L) Förskruvning Gänglängd innehåll Färg Art-nr HG13-90CG-M16 13 M16 4, st Svart (BK) HG16-90CG-M16 16 M16 4, st Svart (BK) HG16-90CG-M20 16 M st Svart (BK) HG21-90CG-M20 21 M st Svart (BK) HG28-90CG-M25 28 M st Svart (BK) HG34-90CG-M32 34 M st Svart (BK) HG42-90CG-M40 42 M st Svart (BK) HG54-90CG-M50 54 M st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

52 Kabelskyddssystem Skyddsslang plast 3.1 Kopplingar med dragavlsatning och kabeltätning HGL-SCG 90 Koppling med kabelgenomföring, IP68 90 Vinklad koppling med kabelgenomföring och dragavlsatning Uuppfyller IP66, IP67, IP68 och IP69k. Dragavlastning Förseglar kabeln till IP68 och IP69k Hög draghållfasthet Resistent mot lösningsmedel och olja Fri från halogen, sulfur and fosfor HelaGuard HGL-90CG 90 Koppling med kabelgenomföring, utvändig gänga, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) Kabeldiameter från/till Yttre max. Längd (L) Förskruvning Gänglängd innehåll Färg Art-nr 13 M16 4, st Svart (BK) M16 4, st Svart (BK) M st Svart (BK) M st Svart (BK) M st Svart (BK) M st Svart (BK) M st Svart (BK) M st Svart (BK) HGL13-90CG- M16 HGL16-90CG- M16 HGL16-90CG- M20 HGL21-90CG- M20 HGL28-90CG- M25 HGL34-90CG- M32 HGL42-90CG- M40 HGL54-90CG- M50 Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

53 3.1 Kabelskyddssystem Skyddsslang plast Kopplingar med dragavlastning och kabeltätning HG-SCG 45 Koppling med kabelgenomföring, IP66 45 Vinklad koppling med dragavlsatning och kabelgenomföring. Dragavlastning Förseglar kablar till IP68 och IP69k Hög kraghållfasthet Resistent mot lösningsmedel och olja Fri från halogen, sulfur and fosfor HelaGuard HG-45CG 45 Koppling med kabelgenomföring, utvändig gänga, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB) -50 C till +135 C UL94 V2 UL-Recognized (M) Kabeldiameter från/till Yttre max. Längd (L) Förskruvning Gänglängd innehåll Färg Art-nr HG16-45CG-M20 16 M st Svart (BK) HG21-45CG-M20 21 M st Svart (BK) HG28-45CG-M25 28 M st Svart (BK) HG34-45CG-M32 34 M st Svart (BK) HG42-45CG-M40 42 M st Svart (BK) HG54-45CG-M50 54 M st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

54 Kabelskyddssystem Skyddsslang plast 3.1 Kopplingar med dragavlastning och kabeltätning HGL-SCG 45 förskruvning, IP68 45 vinklad koppling med tätning och dragavlasting. Uppfyller IP66, IP67, IP68 och IP69k. Ger dragavlastning Tätar kabel på IP68 och IP69k Hög kraghållfasthet Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-45CG 45 Förskruvning, utvändig gänga, IP68. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized (M) Kabeldiameter från/till Yttre max. Längd (L) Förskruvning Gänglängd innehåll Färg Art-nr HGL16-45CG-M20 16 M st Svart (BK) HGL21-45CG-M20 21 M st Svart (BK) HGL28-45CG-M25 28 M st Svart (BK) HGL34-45CG-M32 34 M st Svart (BK) HGL42-45CG-M40 42 M st Svart (BK) HGL54-45CG-M50 54 M st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

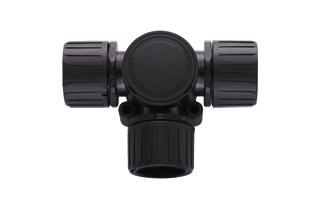

55 3.1 Kabelskyddssystem Skyddsslang plast Kontakter, reduceringar och kopplingar HG-T T-Koppling IP66 Snabbkoppling, T-stycke Med inspektionslock Hög kraghållfasthet Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-T, T-koppling, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 UL-Recognized Ingångsdiameter Utgångsdiameter Hålstorlek Yttre max. Bredd (W) Höjd (H) Hål (FH) innehåll Färg Art-nr HG16-T , ,2 5 st Svart (BK) HG20-T , ,2 3 st Svart (BK) HG21-T , ,2 3 st Svart (BK) HG28-T , ,0 3 st Svart (BK) HG34-T , ,2 2 st Svart (BK) HG42-T , ,2 1 st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

56 Kabelskyddssystem Skyddsslang plast 3.1 Kontakter, reduceringar och kopplingar HGL-T T-Koppling, IP68 T-koppling med tätningshylsa. Uppfyller IP66, IP67, IP68 och IP69k. Snabbkoppling, T-stycke Med inspektionslock och extra tätning Hög kraghållfasthet Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-T, T-koppling med tätningshylsa. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized Ingångsdiameter Utgångsdiameter Hålstorlek Yttre max. Bredd (W) Höjd (H) Hål (FH) innehåll Färg Art-nr HGL16-T ,2 5 st Svart (BK) HGL21-T ,2 3 st Svart (BK) HGL28-T , ,0 3 st Svart (BK) HGL34-T , ,2 2 st Svart (BK) HGL42-T , ,2 2 st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

57 3.1 Kabelskyddssystem Skyddsslang plast Kontakter, reduceringar och kopplingar HG-Y Y-koppling, IP66 Snabb T-koppling Grenarna minskar slangstorleken Hög kraghållfasthet Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HG-Y, Y-koppling, IP66. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 UL-Recognized Ingångsdiameter Utgångsdiameter Bredd (W) Höjd (H) Hål (FH) innehåll Färg Art-nr HG16-Y ,0 5 st Svart (BK) HG21-Y ,0 3 st Svart (BK) HG28-Y ,0 3 st Svart (BK) HG34-Y ,5 2 st Svart (BK) Grå färg finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

58 Kabelskyddssystem Skyddsslang plast 3.1 Kontakter, reduceringar och kopplingar HGL-Y Y-Connector, IP68 Uppfyller IP66, IP67, IP68 and IP69k. Snabb T-koppling Inspektionslock Hög kraghållfasthet Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HelaGuard HGL-Y, Y-koppling med tätning. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66), Termoplastisk elastomer (TPE) -50 C till +135 C UL94 V2 UL-Recognized Ingångsdiameter Utgångsdiameter Bredd (W) Höjd (H) Hål (FH) innehåll Färg Art-nr HGL16-Y ,0 5 st Svart (BK) HGL21-Y ,0 3 st Svart (BK) HGL28-Y ,0 3 st Svart (BK) HGL34-Y ,5 2 st Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

59 3.1 Kabelskyddssystem Skyddsslang plast Kontakter, reduceringar och kopplingar HG-R Reducering, IP66 Minskar storleken för att ansluta mindre storlekar av ledningar Används med T-koppling och Y-koppling Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HG-R Reducerare. Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL-Recognized Ingångsdiameter Utgångsdiameter Hålstorlek Yttre max. innehåll Färg Art-nr HG13-R , st Svart (BK) HG13-R , st Svart (BK) HG16-R , st Svart (BK) HG16-R , st Svart (BK) HG21-R , st Svart (BK) HG21-R , st Svart (BK) HG21-R , st Svart (BK) HG25-R , st Svart (BK) HG28-R , st Svart (BK) HG28-R , st Svart (BK) HG34-R , st Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

60 Kabelskyddssystem Skyddsslang plast 3.1 Kontakter, reduceringar och kopplingar HGL-Reducerare, IP68 Används med T-koppling och Y-koppling Reducerar uttag Mycket resistent mot lösningsmedel och oljor Fri från halogen, svavel och fosfor HGL-R Reducerare med tätningshylsa, IP68. Godkännanden Polyamid 6.6 (PA66), Termoplastisk elastomer (TPE) -50 C till +135 C UL-Recognized Ingångsdiameter Utgångsdiameter Hålstorlek Yttre max. innehåll Färg Art-nr HGL13-R , st Svart (BK) HGL16-R , st Svart (BK) HGL16-R , st Svart (BK) HGL16-R , st Svart (BK) HGL21-R , st Svart (BK) HGL21-R , st Svart (BK) HGL21-R , st Svart (BK) HGL28-R , st Svart (BK) HGL28-R , st Svart (BK) HGL34-R , st Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

61 3.1 Kabelskyddssystem Skyddsslang plast Kontakter, reduceringar och kopplingar HG-HG Slangkoppling, IP66 En del, snabb koppling Förenar korrugerad slang HelaGuard HG-HG Koppling. Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL-Recognized Ingångsdiameter Utgångsdiameter Hålstorlek Yttre max. Längd (L) innehåll Färg Art-nr HG16-HG , st Svart (BK) HG21-HG , st Svart (BK) HG28-HG , st Svart (BK) HG34-HG , st Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

62 Kabelskyddssystem Skyddsslang metall 3.2 HelaGuard nomenklatur för stålslang Exempel: SC20 inell Diameter SC 20 Passande slangtyp SC Galvaniserad stålslang SSC Rostfri stålslang PCS Galvaniserad stålslang, PVC överdrag NCS Galvaniserad stålslang, PA6 överdrag LFHCS Galvaniserad stålslang, PO överdrag LTS LTSH LTSUL PCSB SCSB Vätsketät galvaniserad stålslang, slätt PVC överdrag Vätsketät galvaniserad stålslang, slätt TPR överdrag Vätsketät galvaniserad stålslang, slätt PVC överdrag, UL listad Vätsketät galvaniserad stålslang, PVC överdrag, galvaniserad stålfläta Galvaniserad stålslang, galvaniserad stålfläta 291

63 3.2 Kabelskyddssystem Skyddsslang metall HelaGuard enklatur för stålkoppling Gängtyp FM Fast koppling extern gänga Exempel: PCS32-90FMC-M32 SM Vridbar koppling extern gänga FF Fats koppling intern gänga FMC Fast kompressionskoppling extern gänga SMC Vridbar kompressionskoppling extern gänga PC Ogängad koppling EI Ändavslut inell Diameter CSCGG Rak kabelförskruvning PCS-PCS Kompressionskontakt PCS FMC - M 32 Passande slangtyp SC Galvaniserad stålslang Gängstorlek SSC Rostfri stålslang Gängkod PCS Galvaniserad stålslang, PVC överdrag M Metrisk NCS Galvaniserad stålslang, PA6 överdrag PG PG-gänga LFHCS Galvaniserad stålslang, PO överdrag Kopplingsform LTS Vätsketät galvaniserad stålslang, slätt PVC överdrag vinklad LTSH Vätsketät galvaniserad stålslang, slätt TPR överdrag vinklad LTSUL Vätsketät galvaniserad stålslang, slätt PVC överdrag, UL listad PCSB Vätsketät galvaniserad stålslang, PVC överdrag, galvaniserad stålfläta SCSB Galvaniserad stålslang, galvaniserad stålfläta 292

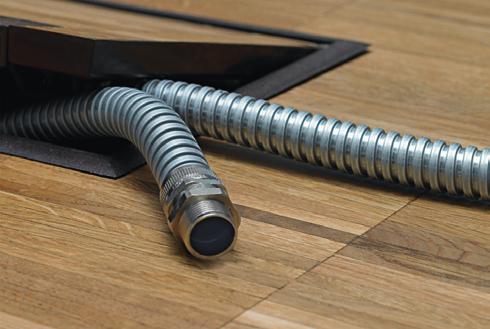

64 Kabelskyddssystem Skyddsslang metall 3.2 Stålslang SC Galvaniserad stålslang Kabeldragning under golv i kontor och datacentraler, skydd av hydrauliska och pneumatiska slangar. För högt mekaniskt skydd. Hög kompression, drag- och slaghållfasthet Mycket flexibel HelaGuard SC Skyddsslang i galvaniserat stål. Till hemsidan! Galvaniserat stål (GS) -100 C till +300 C Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr SC ,1 6, m Metall (ML) SC ,2 10, m Metall (ML) SC ,4 13, m Metall (ML) SC ,6 16, m Metall (ML) SC ,6 21, m Metall (ML) SC ,0 28, m Metall (ML) SC ,5 37, m Metall (ML) SC ,2 48, m Metall (ML) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr SC ,1 6, m Metall (ML) SC ,2 10, m Metall (ML) SC ,4 13, m Metall (ML) SC ,6 16, m Metall (ML) SC ,6 21, m Metall (ML) SC ,0 28, m Metall (ML) SC ,5 37, m Metall (ML) SC ,2 48, m Metall (ML) SC ,5 57, m Metall (ML) SC ,0 70, m Metall (ML) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

65 3.2 Kabelskyddssystem Skyddsslang metall Stålslang SSC Rostfri stålslang Skydd av kontaktkablar, instrumenteringsrör, hydrauliska och pneumatiska skyddsslangar, särskilt i korrosiva miljöer. Vanligen använd på sjukhus och kliniker. Mycket resistent mot rost och korrosion Hög drag- och slaghållfasthet Mycket flexibel HelaGuard SSC Rostfri stålskyddsslang ger utmärkt mekaniskt skydd i korrosiva miljöer. Rostfritt syrafast stål typ SS C till +400 C Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr SSC ,1 6, m Metall (ML) SSC ,3 10, m Metall (ML) SSC ,4 13, m Metall (ML) SSC ,4 16, m Metall (ML) SSC ,3 21, m Metall (ML) SSC ,7 28, m Metall (ML) SSC ,1 37, m Metall (ML) SSC ,8 48, m Metall (ML) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

66 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang SC-FM Fast, utvändiga gängor Fast med utvändiga gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp med utvändiga gängor Tät och tillförlitligt fäste till slangen Kan säkras med en låsmutter HelaGuard SC-FM Fast med utvändiga gängor. Nickelpläterad mässing (NPB) -100 C till +300 C (M) (PG) Längd (L) Hålstorlek II Gänglängd innehåll Färg E-nr Art-nr SC10-FM-PG PG7 5,6 21,0 13 8,0 10 st Metall (ML) SC10-FM-M12 10 M12-5,6 21,0 13 7,0 10 st Metall (ML) SC12-FM-M16 12 M16-8,5 23, ,0 10 st Metall (ML) SC16-FM-PG PG11 11,5 25, ,0 10 st Metall (ML) SC16-FM-M16 16 M16-11,5 25, ,0 10 st Metall (ML) SC16-FM-M20 16 M20-11,5 25, ,0 10 st Metall (ML) SC20-FM-PG PG16 15,3 26, ,0 10 st Metall (ML) SC20-FM-M20 20 M20-15,3 26, ,0 10 st Metall (ML) SC25-FM-PG PG21 19,1 32, ,0 10 st Metall (ML) SC25-FM-M25 25 M25-19,1 29, ,0 10 st Metall (ML) SC32-FM-PG PG29 26,2 36, ,0 2 st Metall (ML) SC32-FM-M32 32 M32-26,2 36, ,0 2 st Metall (ML) SC40-FM-PG PG36 34,2 39, ,0 2 st Metall (ML) SC40-FM-M40 40 M40-34,6 39, ,0 2 st Metall (ML) SC50-FM-PG PG42 44,8 42, ,0 1 st Metall (ML) SC50-FM-M50 50 M50-44,7 42, ,0 1 st Metall (ML) SC63-FM-PG PG48 54,5 48, ,0 1 st Metall (ML) SC63-FM-M63 63 M63-54,1 50, ,0 1 st Metall (ML) SC75-FM-M75 75 M75-66,4 60, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

67 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang SSC-FM Fast, utvändiga gängor Fast, utvändiga gängor, rostfritt stål (SS316). Två-delad förskruvning, gemensam kolv och kropp med utvändiga gängor Hög resistent mot rost och korrosion Tät och tillförlitligt fäste till slangen Kan säkras med en låsmutter HelaGuard SSC-FM Fast med utvändiga gängor. Rostfritt syrafast stål typ SS C till +400 C (M) Längd (L) Hålstorlek II Gänglängd innehåll Färg Art-nr SSC10-FM-M12 10 M12 5,6 21,0 14 8,0 1 st Metall (ML) SSC12-FM-M16 12 M16 8,5 23,0 19 8,0 1 st Metall (ML) SSC16-FM-M16 16 M16 11,5 25, ,0 1 st Metall (ML) SSC20-FM-M20 20 M20 15,3 26, ,0 1 st Metall (ML) SSC25-FM-M25 25 M25 19,1 32, ,0 1 st Metall (ML) SSC32-FM-M32 32 M32 26,2 36, ,0 1 st Metall (ML) SSC40-FM-M40 40 M40 34,6 39, ,0 1 st Metall (ML) SSC50-FM-M50 50 M50 44,7 44, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

68 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang SC-SM Vidbar utvändig gänga Vridbar med utvändiga gängor, nickelpläterad mässing. Tvådelad förskruvning, gemensam kolv och kropp med utvändiga gängor Utvändiga gängor, vridbar runt kroppen Tät och tillförlitligt fäste till slangen Kan säkras med en låsmutter HelaGuard SC-SM Vridbar med utvändiga gängor. Nickelpläterad mässing (NPB) -100 C till +300 C (M) (PG) Längd (L) Hålstorlek II Gänglängd innehåll Färg E-nr Art-nr SC10-SM-PG PG7 5,6 30, ,0 10 st Metall (ML) SC10-SM-M12 10 M12-5,6 30, ,0 10 st Metall (ML) SC12-SM-PG PG9 8,5 32, ,0 10 st Metall (ML) SC12-SM-M16 12 M16-8,5 32, ,0 10 st Metall (ML) SC16-SM-PG PG11 11,5 34, ,0 10 st Metall (ML) SC16-SM-M16 16 M16-11,5 34, ,0 10 st Metall (ML) SC16-SM-M20 16 M20-11,5 34, ,0 10 st Metall (ML) SC20-SM-PG PG16 15,3 35, ,0 10 st Metall (ML) SC20-SM-PG PG ,3 35, ,0 10 st Metall (ML) SC20-SM-M20 20 M20-15,3 35, ,0 10 st Metall (ML) SC25-SM-PG PG21 19,1 43, ,0 10 st Metall (ML) SC25-SM-M25 25 M25-19,1 43, ,0 10 st Metall (ML) SC32-SM-PG PG29 26,2 48, ,0 2 st Metall (ML) SC32-SM-M32 32 M32-26,2 48, ,0 2 st Metall (ML) SC40-SM-PG PG36 34,2 51, ,0 2 st Metall (ML) SC40-SM-M40 40 M40-34,2 51, ,0 2 st Metall (ML) SC50-SM-PG PG42 44,8 54, ,0 1 st Metall (ML) SC50-SM-M50 50 M50-44,8 54, ,0 1 st Metall (ML) SC63-SM-M63 63 M63-54,5 63, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

69 Kabelskyddssystem 3.2 Skyddsslang metall Kopplingar för stålslang SSC-SM Vridbar med utvändiga gängor Vridbar med utvändiga gängor, rostfritt stål (SS316). Tvådelad förskruvning, gemensam kolv och kropp med utvändiga gängor Hög resistent mot rost och korrosion Utvändiga gängor, vridbar runt kroppen Tät och tillförlitligt fäste till slangen Kan säkras med en låsmutter HelaGuard SSC-SM Vridbar med utvändiga gängor. Rostfritt syrafast stål typ SS C till +400 C Hål- Längd Nyckel- Nyckel- Gäng- (M) storlek (L) vidd II vidd längd innehåll Färg Art-nr SSC10-SM-M12 10 M12 5,6 30, ,0 1 st Metall (ML) SSC12-SM-M16 12 M16 8,5 32, ,0 1 st Metall (ML) SSC16-SM-M16 16 M16 11,5 34, ,0 1 st Metall (ML) SSC20-SM-M20 20 M20 15,3 35, ,0 1 st Metall (ML) SSC25-SM-M25 25 M25 19,1 43, ,0 1 st Metall (ML) SSC32-SM-M32 32 M32 26,2 48, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

70 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang SC-PC Förskruvning utan gängor Förskruvning utan gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp utan gängor Kroppen passar in på andra sidan om ingången för skyddsslangen Fungerar som låsanordning Ger en mjuk ingång för bussningen HelaGuard SC-PC Förskruvning utan gängor. Nickelpläterad mässing (NPB) -100 C till +300 C Längd (L) Hålstorlek II innehåll Färg E-nr Art-nr SC10-PC 10 5,6 15, st Metall (ML) SC12-PC 12 8,5 15, st Metall (ML) SC16-PC 16 11,5 20, st Metall (ML) SC20-PC 20 15,3 16, st Metall (ML) SC25-PC 25 19,1 20, st Metall (ML) SC32-PC 32 26,2 23, st Metall (ML) SC40-PC 40 34,2 24, st Metall (ML) SC50-PC 50 44,8 30, st Metall (ML) SC63-PC 63 54,5 33, st Metall (ML) SC75-PC 75 66,5 42, st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

71 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang SC-FF Fast, invändiga gängor Fast med invändiga gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp med invändiga gängor Tät och tillförlitligt fäste till slangen Kan användas för att koppla ihop två delar av skyddsslangen med användning av svivelförskruvning HelaGuard SC-FF Fast förskruvning med invändiga gängor. Nickelpläterad mässing (NPB) -100 C till +300 C (M) Längd (L) Hålstorlek II Gänglängd innehåll Färg Art-nr SC16-FF-M20 16 M20 11,5 24, ,0 10 st Metall (ML) SC20-FF-M20 20 M20 15,3 26, ,0 10 st Metall (ML) SC25-FF-M25 25 M25 19,1 30, ,0 10 st Metall (ML) SC32-FF-M32 32 M32 26,2 33, ,0 2 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

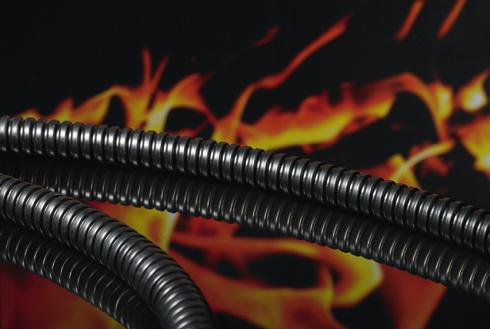

72 Kabelskyddssystem Skyddsslang metall 3.2 Stålslang med plastöverdrag pcs Skyddsslang i galvaniserat stål med PVC överdrag Maskiner och fabriker. Hög tryck-, drag- och slaghållfasthet Mycket flexibel God motståndskraft mot alkalier och syror God motståndskraft mot kemikalier Färg: svart HelaGuard PCS Skyddsslang i galvaniserat stål med PVC-överdrag. Flexibel metallslang med överdrag av polyuretan (PU) finns på begäran. HelaGuard PCS Stålslang med PVC-överdrag, 10 m, grå. Galvaniserat stål (GS), Polyvinylklorid (PVC) -15 C till +70 C Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr PCS ,1 6, m Svart (BK) PCS ,2 10, m Svart (BK) PCS ,1 13, m Svart (BK) PCS ,6 16, m Svart (BK) PCS ,0 21, m Svart (BK) PCS ,0 28, m Svart (BK) PCS ,2 37, m Svart (BK) PCS ,0 48, m Svart (BK) PCS ,5 57, m Svart (BK) PCS ,2 70, m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

73 3.2 Kabelskyddssystem Skyddsslang metall Stålslang med plastöverdrag pcs Skyddsslang i galvaniserat stål med PVC överdrag Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg Art-nr PCS ,1 6, m Grå (GY) PCS ,2 10, m Grå (GY) PCS ,0 13, m Grå (GY) PCS ,6 16, m Grå (GY) PCS ,0 21, m Grå (GY) PCS ,0 28, m Grå (GY) PCS ,2 37, m Grå (GY) PCS ,0 48, m Grå (GY) PCS ,5 57, m Grå (GY) PCS ,2 70, m Grå (GY) Andra rulllängder finns på begäran.;minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Stålslang med plastöverdrag NCS Skyddsslang Galvaniserat Stål, PA6 överdrag Krävande applikationer som kräver höga temperaturer och hög motståndskraft mot syror och lösningsmedel. Hög tryck-, drag- och slaghållfasthet Mycket flexibel God motståndskraft mot alkalier och syror God motståndskraft mot kemikalier Färg: svart HelaGuard NCS, skyddsslang i galvaniserat stål med PA6 överdrag, för höga temperaturer och hög motståndskraft mot syror och lösningsmedel. Galvaniserat stål (GS), Polyamid 6.6 (PA66) -40 C till +120 C Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg Art-nr NCS ,1 13, m Svart (BK) NCS ,6 16, m Svart (BK) NCS ,0 21, m Svart (BK) NCS ,0 28, m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

74 Kabelskyddssystem Skyddsslang metall 3.2 Stålslang med plastöverdrag lfhcs Skyddsslang galvaniserat stål, LFH överdrag Järnvägsindustri, tunnelbanestationer, tunnlar, offentliga byggnader, där ett högt brandskydd krävs. Självsläckande(UL94 V0) Låg rökutveckling och låg toxicitet Hög tryck-, drag- och slaghållfasthet Mycket flexibel Fri från halogen, svavel och fosfor HelaGuard LFHCS, Skyddsslang i galvaniserat stål, har låg rökutveckling, låg toxicitet, är mycket flamhärdig och halogenfri. Brännbarhetsklass Godkännanden Galvaniserat stål (GS), Polyolefin (PO) -25 C till +90 C UL94 V0 Lloyd s Register Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg Art-nr LFHCS ,2 10, m Svart (BK) LFHCS ,1 13, m Svart (BK) LFHCS ,6 16, m Svart (BK) LFHCS ,0 21, m Svart (BK) LFHCS ,0 28, m Svart (BK) LFHCS ,2 37, m Svart (BK) LFHCS ,0 48, m Svart (BK) LFHCS ,5 57, m Svart (BK) LFHCS ,2 70, m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

75 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med plastöverdrag pcs-fm Fast med utvändiga gängor, IP54 Fast med utvändiga gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp med utvändiga gängor Tät och tillförlitligt fäste till slangen Kan säkras med en låsmutter HelaGuard PCS-FM Fast med utvändiga gängor. Nickelpläterad mässing (NPB) -100 C till +300 C (M) (PG) Längd (L) Hålstorlek II Gänglängd innehåll Färg E-nr Art-nr PCS10-FM-PG PG7 5,6 21,0 13 8,0 10 st Metall (ML) PCS10-FM-M12 10 M12-5,6 21,0 13 8,0 10 st Metall (ML) PCS12-FM-PG PG9 8,5 23,0 17 8,0 10 st Metall (ML) PCS12-FM-M16 12 M16-8,5 23,0 17 8,0 10 st Metall (ML) PCS16-FM-PG PG11 11,5 25, ,0 10 st Metall (ML) PCS16-FM-M16 16 M16-11,5 25, ,0 10 st Metall (ML) PCS16-FM-M20 16 M20-11,5 25, ,0 10 st Metall (ML) PCS20-FM-PG PG16 15,3 26, ,0 10 st Metall (ML) PCS20-FM-M20 20 M20-15,3 26, ,0 10 st Metall (ML) PCS25-FM-PG PG21 19,1 32, ,0 10 st Metall (ML) PCS25-FM-M25 25 M25-19,1 32, ,0 10 st Metall (ML) PCS32-FM-PG PG29 26,2 36, ,0 2 st Metall (ML) PCS32-FM-M32 32 M32-26,2 36, ,0 2 st Metall (ML) PCS40-FM-PG PG36 34,2 39, ,0 2 st Metall (ML) PCS40-FM-M40 40 M40-34,6 39, ,0 2 st Metall (ML) PCS50-FM-PG PG42 44,8 42, ,0 1 st Metall (ML) PCS50-FM-M50 50 M50-44,7 42, ,0 1 st Metall (ML) PCS63-FM-M63 63 M63-54,5 50, ,0 1 st Metall (ML) PCS75-FM-M75 75 M75-66,5 60, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

76 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang med plastöverdrag pcs-sm Vridbar förskruvning med utvändiga gängor, IP54 Vridbar förskruvning med utvändiga gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp Utvändiga gängor som är vridbara runt kroppen Tät och tillförlitligt fäste till slangen Kan säkras med en låsmutter HelaGuard PCS-SM Vridbar förskruvning med utvändiga gängor. Nickelpläterad mässing (NPB) -100 C till +300 C (M) (PG) Längd (L) Hålstorlek II Gänglängd innehåll Färg E-nr Art-nr PCS10-SM-PG PG7 5,6 30, ,0 10 st Metall (ML) PCS10-SM-M12 10 M12-5,6 30, ,0 10 st Metall (ML) PCS12-SM-PG PG9 8,5 32, ,0 10 st Metall (ML) PCS12-SM-M16 12 M16-8,5 32, ,0 10 st Metall (ML) PCS16-SM-PG PG11 11,5 34, ,0 10 st Metall (ML) PCS16-SM-M16 16 M16-11,5 34, ,0 10 st Metall (ML) PCS16-SM-M20 16 M20-11,5 34, ,0 10 st Metall (ML) PCS20-SM-PG PG16 15,3 35, ,0 10 st Metall (ML) PCS20-SM-PG PG ,3 35, ,0 10 st Metall (ML) PCS20-SM-M20 20 M20-15,3 35, ,0 10 st Metall (ML) PCS25-SM-PG PG21 19,1 43, ,0 10 st Metall (ML) PCS25-SM-M25 25 M25-19,1 43, ,0 10 st Metall (ML) PCS32-SM-PG PG29 26,2 48, ,0 2 st Metall (ML) PCS32-SM-M32 32 M32-26,2 48, ,0 2 st Metall (ML) PCS40-SM-PG PG36 34,2 51, ,0 2 st Metall (ML) PCS40-SM-M40 40 M40-34,2 51, ,0 2 st Metall (ML) PCS50-SM-PG PG42 44,8 54, ,0 1 st Metall (ML) PCS50-SM-M50 50 M50-44,8 54, ,0 1 st Metall (ML) PCS63-SM-M63 63 M63-54,5 63, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

77 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med plastöverdrag pcs-pc Förskruvning utan gängor, IP54 Utan gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp utan gängor Kroppen passar in på andra sidan om ingången för skyddsslangen Fungerar som låsanordning Ger en mjuk ingång för bussningen HelaGuard PCS-PC Förskruvning utan gängor. Nickelpläterad mässing (NPB) -100 C till +300 C Längd (L) Hålstorlek II innehåll Färg E-nr Art-nr PCS10-PC 10 5,6 15, st Metall (ML) PCS12-PC 12 8,5 15, st Metall (ML) PCS16-PC 16 11,5 20, st Metall (ML) PCS20-PC 20 15,3 16, st Metall (ML) PCS25-PC 25 19,1 20, st Metall (ML) PCS32-PC 32 26,2 23, st Metall (ML) PCS40-PC 40 34,2 24, st Metall (ML) PCS50-PC 50 44,8 30, st Metall (ML) PCS63-PC 63 54,5 33, st Metall (ML) PCS75-PC 75 66,5 42, st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

78 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang med plastöverdrag pcs-ff Fast med invändiga gängor, IP54 Fast, invändiga gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp med invändig gänga Tät och tillförlitligt fäste till slangen Kan användas för att koppla ihop två delar av skyddsslangen med användning av ett svivelfäste HelaGuard PCS-FF Fast med invändiga gängor. Nickelpläterad mässing (NPB) -100 C till +300 C (M) Längd (L) Hålstorlek II Gänglängd innehåll Färg E-nr Art-nr PCS16-FF-M20 16 M20 11,5 24, ,0 10 st Metall (ML) PCS20-FF-M20 20 M20 15,3 26, ,0 10 st Metall (ML) PCS25-FF-M25 25 M25 19,1 30, ,0 10 st Metall (ML) PCS32-FF-M32 32 M32 26,2 33, ,0 10 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

79 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar stålslang med plastöverdrag pcs-fmc Kompressionskoppling, IP65 Utvändiga gängor, nickelpläterad mässing. Uppfyller IP65. Flerdelad kompressionskoppling inkl elastomertätning Kan användas för förpressade hål eller gängad ingång eftersom kopplingen roterar tills den är ordentligt åtdragen Utmärkt dragavlastning HelaGuard PCS-FMC Kompressionskoppling. Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -40 C till +135 C Nickelpläterad mässing (NPB), Polyamid 6 (PA6) (M) (PG) Längd (L) Hålstorlek II III Gänglängd innehåll Färg Art-nr PCS10-FMC-M12 10 M12-5,6 29, ,0 10 st Metall (ML) PCS12-FMC-M16 12 M16-8,6 29, ,0 10 st Metall (ML) PCS16-FMC-PG PG11 11,5 31, ,0 10 st Metall (ML) PCS16-FMC-M16 16 M16-11,5 33, ,0 10 st Metall (ML) PCS16-FMC-M20 16 M20-11,5 33, ,0 10 st Metall (ML) PCS20-FMC-PG PG16 15,3 32, ,0 10 st Metall (ML) PCS20-FMC-M20 20 M20-15,3 33, ,0 10 st Metall (ML) PCS25-FMC-PG PG21 19,1 38, ,0 10 st Metall (ML) PCS25-FMC-M25 25 M25-19,1 40, ,0 10 st Metall (ML) PCS32-FMC-PG PG29 26,0 42, ,0 2 st Metall (ML) PCS32-FMC-M32 32 M32-26,0 45, ,0 2 st Metall (ML) PCS40-FMC-PG PG36 34,6 43, ,0 2 st Metall (ML) PCS40-FMC-M40 40 M40-34,6 47, ,0 2 st Metall (ML) PCS50-FMC-M50 50 M50-44,7 51, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet 308

80 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang med plastöverdrag pcs-smc Vridbar kompressionskoppling, IP65 Utvändiga gängor, nickelpläterad mässing. Uppfyller IP65. Flerdelad kompressionskoppling inkl elastomertätning Roterar runt kroppen även efter åtskruvning Utmärkt dragavlastning Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C HelaGuard PCS-SMC Vridbar kompressionskoppling. (M) Längd (L) Hålstorlek II III innehåll Färg Art-nr PCS12-SMC-M16 12 M16 8,6 39, ,0 10 st Metall (ML) PCS16-SMC-M16 16 M16 11,5 40, ,0 10 st Metall (ML) PCS16-SMC-M20 16 M20 11,5 41, ,0 10 st Metall (ML) PCS20-SMC-M20 20 M20 15,3 41, ,0 10 st Metall (ML) PCS25-SMC-M25 25 M25 19,1 50, ,0 10 st Metall (ML) PCS32-SMC-M32 32 M32 26,0 56, ,0 2 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Kopplingar för stålslang med plastöverdrag pcs-90fmc 90 Vinklad kompressionskoppling, IP65 Med utvändiga gängor, nickelpläterad mässing. Uppfyller IP65. Flerdelad 90 kompressionskoppling inkl töjbar försegling Utmärkt dragavlastning Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C HelaGuard PCS-90FMC 90 Vinklad kompressionskoppling. (M) Gänglängd Hålstorlek II III Gänglängd innehåll Färg Art-nr PCS12-90FMC-M16 12 M16 8, ,0 10 st Metall (ML) PCS16-90FMC-M16 16 M16 11, ,0 10 st Metall (ML) PCS16-90FMC-M20 16 M20 11, ,0 10 st Metall (ML) PCS20-90FMC-M20 20 M20 15, ,0 10 st Metall (ML) PCS25-90FMC-M25 25 M25 19, ,0 10 st Metall (ML) PCS32-90FMC-M32 32 M32 26, ,0 2 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

81 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med plastöverdrag pcs-pcs Kompressionskoppling, IP65 Nickelpläterad mässing. Uppfyller IP65. Flerdelad 90 kompressionskoppling inkl töjbar försegling Kopplar ihop två slangar Utmärkt dragavlastning Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C Helaguard PCS-PCS Kompressionskoppling. Längd (L) Hålstorlek II III innehåll Färg Art-nr PCS20-PCS ,3 39, st Metall (ML) PCS25-PCS ,1 46, st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Kopplingar förstålslang med plastöverdrag pcs-scg Rak koppling, IP65 Fast utvändig gänga, Nickelpläterad mässing. Uppfyller IP65. Multipart kompressionskoppling inklusive elastomertätning Kraftfull dragavlastningsfunktion Tätningar kabeln vid IP68 och IP69K Ger utmärkt draghållfasthet Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -40 C till +135 C PCS-SCG Kompressionskoppling med dragavlastning och kabelgenomföring. (M) Kabeldiameter från/till Längd (L) II Förskruvning III Gänglängd innehåll Färg Art-nr PCS16-SCG-M16 16 M16 4, ,0 10 st Metall (ML) PCS20-SCG-M20 20 M ,0 10 st Metall (ML) PCS25-SCG-M25 25 M ,0 10 st Metall (ML) PCS32-SCG-M32 32 M ,0 2 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

82 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar förstålslang med plastöverdrag pcs-ei Ändhylsa Nickelpläterad mässing. En del Tillsluter änden på slangen Helaguard PCS-EI Ändhylsa. Nickelpläterad mässing (NPB) -100 C till +300 C Hålstorlek Längd (L) Yttre max. innehåll Färg Art-nr PCS10-EI 10 5,6 16,3 13,8 10 st Metall (ML) PCS12-EI 12 8,6 16,3 16,1 10 st Metall (ML) PCS16-EI 16 11,5 21,3 20,0 10 st Metall (ML) PCS20-EI 20 15,3 23,0 22,9 10 st Metall (ML) PCS25-EI 25 19,1 27,5 28,7 10 st Metall (ML) PCS32-EI 32 26,0 30,0 35,0 2 st Metall (ML) PCS40-EI 40 34,6 28,0 47,5 2 st Metall (ML) PCS50-EI 50 44,7 30,0 57,9 2 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

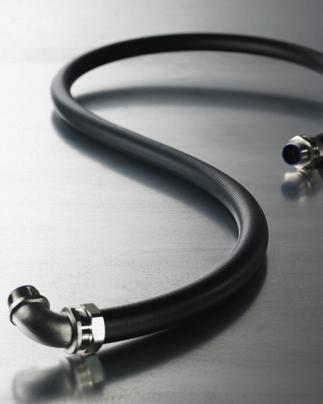

83 3.2 Kabelskyddssystem Skyddsslang metall Stålslangar med vätsketätt hölje lts Galvaniserad stålslang med PVC överdrag Flexibel skyddsslang i galvaniserat stål, med slätt vätsketätt pvc överdrag. Uppfyller IP66, IP67 och IP68 med LTS-kopplingar. Maskiner eller installationer utomhus, där vätsketäta (IP68, IP69K) slangar är ett krav. Vätsketät (IP68 och IP69k med LTS-kopplingar) Hög drag- och slaghållfasthet God flexibilitet Slätt överdrag, skrynklas inte vid böjning God motståndskraft mot syror, bensin, oljor och fetter UV resistent (Svart), passande för användning utomhus Färg: Svart HelaGuard LTS. Vattentäta slangar med överdrag av polyuretan (PU) finns på begäran. Godkännanden Galvaniserat stål (GS), Polyvinylklorid (PVC) -20 C till +105 C Lloyd s Register Helaguard LTS galvaniserad stålslang med ett slätt, vätsketätt PVC överdrag. Passar utmärkt för installationer utomhus. inell storlek Ytter Slangvikt (tum) (OD) Inre Böjradie g/m Rullängd Färg E-nr Art-nr LTS /4 tum 11,8 7, m Svart (BK) LTS /16 tum 14,2 10, m Svart (BK) LTS16 LTS20 LTS25 LTS32 LTS /8 tum 17,8 12, m Grå (GY) /8 tum 17,8 12, m Svart (BK) /2 tum 21,1 16, m Grå (GY) /2 tum 21,1 16, m Svart (BK) /4 tum 26,4 21, m Grå (GY) /4 tum 26,4 21, m Svart (BK) tum 33,1 26, m Grå (GY) tum 33,1 26, m Svart (BK) /4 tum 41,8 35, m Grå (GY) /4 tum 41,8 35, m Svart (BK) LTS /2 tum 47,9 40, m Svart (BK) LTS tum 59,7 51, m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

84 Kabelskyddssystem Skyddsslang metall 3.2 Stålslangar med vätsketätt hölje ltsh Galvaniserad stålslang med termoplastiskt överdrag Flexibel skyddsslang i galvaniserat stål, flamhämmande termoplastiskt överdrag. Uppfyller IP66, IP67 och IP68 med LTS-kopplingar. Maskiner, verktyg eller installationer utomhus där slangen måste vara flamhämmande och där motståndskraft mot både höga och låga temperaturer är ett krav. Vätsketät (IP68 och 69k med LTS kopplingar) Flamhämmande Temperaturtålig Hög drag- och slaghållfasthet Överdraget skrynklas inte vid böjning God motståndskraft mot bensin, syror, oljor och fetter UV resistent, passande för användning utomhus Färg: svart HelaGuard LTSH. HelaGuard LTSH galvaniserad stålslang med ett mjukt, vätsketätt termoplastiskt gummiöverdrag. Ger mycket god resistens mot oljor, fetter, bensin, syror och UV-ljus. Galvaniserat stål (GS), Termoplastiskt gummi (TPR) -60 C till +150 C inell storlek (tum) Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr LTSH /16 tum 14,2 10, m Svart (BK) LTSH /8 tum 17,8 12, m Svart (BK) LTSH /2 tum 21,1 16, m Svart (BK) LTSH /4 tum 26,4 21, m Svart (BK) LTSH tum 33,1 26, m Svart (BK) LTSH /4 tum 41,8 35, m Svart (BK) LTSH /2 tum 47,9 40, m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

85 3.2 Kabelskyddssystem Skyddsslang metall Stålslangar med vätsketätt hölje ltsul Galvaniserad stålslang med PVC överdrag, UL listad Flexibel skyddsslang i galvaniserat stål med jordningsförbindelse i koppar (upp till 40 mm) samt ett mjukt PVC överdrag. Uppfyller IP66, IP67 och IP68 med LTS-kopplingar. Maskiner, verktyg eller installationer utomhus där vätsketäta applikationer, enligt UL-godkännande, krävs. Vätsketät (IP68 med LTS kopplingar) UL listad och CSA godkänd Hög draghållfasthet, slaghållfasthet God flexibilitet Slätt överdrag Överdraget skrynklas inte vid böjning God motståndskraft mot bensin, oljor och fetter UV resistent (svart), passande för användning utomhus Färg: svart HelaGuard LTSUL. Helaguard LTSUL Galvaniserad stålslang med PVC överdrag. UL listad och är vanligt använd på borrplattformar. Godkännanden Galvaniserat stål (GS), Polyvinylklorid (PVC), Koppar (CU) -15 C till +75 C CSA, UL Listad inell storlek (tum) Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr LTSUL /8 tum 17,8 12, m Svart (BK) LTSUL /2 tum 21,1 16, m Svart (BK) LTSUL /4 tum 26,4 21, m Svart (BK) LTSUL tum 33,1 26, m Svart (BK) LTSUL /4 tum 41,8 35, m Svart (BK) LTSUL /2 tum 47,9 40, m Svart (BK) LTSUL tum 59,7 51, m Svart (BK) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

86 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang med vätsketätt hölje lts-fmc Fast gängad trycktätning, IP68 Utvändiga gängor, nickelpläterad mässing Uppfyller IP66, IP67, IP68 och IP68k Flerdelad kompressionskoppling inkl polyamidtätning Ger utmärkt draghållfasthet Kan användas för förpressade hål eller gängad ingång eftersom kopplingen roterar tills den är ordentligt åtdragen HelaGuard LTS-FMC Kompressionskoppling. Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C (M) (PG) Längd (L) Hålstorlek II III Gänglängd innehåll Färg E-nr Art-nr LTS10-FMC-M12 10 M12-5,6 29, ,0 10 st Metall (ML) LTS10-FMC-M16 10 M16-5,6 29, ,0 10 st Metall (ML) LTS12-FMC-M16 12 M16-8,6 29, ,0 10 st Metall (ML) LTS16-FMC-PG PG11 10,7 31, ,0 10 st Metall (ML) LTS16-FMC-PG PG ,7 31, ,0 10 st Metall (ML) LTS16-FMC-M16 16 M16-10,7 33, ,0 10 st Metall (ML) LTS16-FMC-M20 16 M20-10,7 33, ,0 10 st Metall (ML) LTS20-FMC-PG PG16 14,5 32, ,0 10 st Metall (ML) LTS20-FMC-M20 20 M20-14,5 33, ,0 10 st Metall (ML) LTS25-FMC-PG PG21 18,0 38, ,0 10 st Metall (ML) LTS25-FMC-M25 25 M25-18,0 40, ,0 10 st Metall (ML) LTS32-FMC-PG PG29 24,6 42, ,0 2 st Metall (ML) LTS32-FMC-M32 32 M32-24,6 45, ,0 2 st Metall (ML) LTS40-FMC-M40 40 M40-32,7 47, ,0 1 st Metall (ML) LTS50-FMC-M50 50 M50-37,7 53, ,0 1 st Metall (ML) LTS63-FMC-M63 63 M63-49,0 58, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

87 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med vätsketätt hölje lts-smc Vridbar kompressionskoppling, IP68 Utvändiga gängor, nickelpläterad mässing. Uppfyller IP66, IP67 och IP68. Flerdelad kompressionskoppling inkl elastomertätning Ger utmärkt draghållfasthet De yttre gängorna kan vridas runt kroppen även efter att kopplingen dragits åt Helaguard LTS-SMC Vridbar kompressionskoppling. Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C (M) Längd (L) Hålstorlek II III Gänglängd innehåll Färg E-nr Art-nr LTS12-SMC-M16 12 M16 8,6 39, ,0 10 st Metall (ML) LTS16-SMC-M16 16 M16 10,7 40, ,0 10 st Metall (ML) LTS16-SMC-M20 16 M20 10,7 41, ,0 10 st Metall (ML) LTS20-SMC-M20 20 M20 14,5 41, ,0 10 st Metall (ML) LTS25-SMC-M25 25 M25 18,0 50, ,0 10 st Metall (ML) LTS32-SMC-M32 32 M32 24,6 56, ,0 2 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

88 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslangar med vätsketätt hölje lts-90fmc 90 Vinklad kompressionskoppling, IP68 Utvändiga gängor, nickelpläterad mässing. Uppfyller IP66, IP67, IP68 och IP69k. 90 vinklad flerdelad kompressionskoppling inkl polyamidtätning Ger utmärkt draghållfasthet HelaGuard LTS-90FMC 90⁰ Vinklad kompressionskoppling. Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C (M) Hålstorlek II III Gänglängd innehåll Färg E-nr Art-nr LTS12-90FMC-M16 12 M16 8, ,0 10 st Metall (ML) LTS16-90FMC-M16 16 M16 10, ,0 10 st Metall (ML) LTS16-90FMC-M20 16 M20 10, ,0 10 st Metall (ML) LTS20-90FMC-M20 20 M20 14, ,0 10 st Metall (ML) LTS25-90FMC-M25 25 M25 18, ,0 10 st Metall (ML) LTS32-90FMC-M32 32 M32 24, ,0 2 st Metall (ML) LTS40-90FMC-M40 40 M40 32, ,0 1 st Metall (ML) LTS50-90FMC-M50 50 M50 37, ,0 1 st Metall (ML) LTS63-90FMC-M63 63 M63 49, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

89 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med vätsketätt hölje lts-45fmc 45 Vinklad kompressionskoppling, IP68 Utvändiga gängor, nickelpläterad mässing. Uppfyller IP66, IP67 och IP vinklad flerdelad kompressionskoppling inkl polyamidtätning Ger utmärkt draghållfasthet Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C HelaGuard LTS-45FMC 45⁰ Vinklad kompressionskoppling. (M) Längd (L) Hålstorlek II III innehåll Färg E-nr Art-nr LTS16-45FMC-M20 16 M20 10,7 44, ,0 10 st Metall (ML) LTS20-45FMC-M20 20 M20 14,5 49, ,0 10 st Metall (ML) LTS25-45FMC-M25 25 M25 18,0 63, ,0 10 st Metall (ML) LTS32-45FMC-M32 32 M32 24,6 76, ,0 2 st Metall (ML) LTS40-45FMC-M40 40 M40 32,7 86, ,0 1 st Metall (ML) LTS50-45FMC-M50 50 M50 37,7 93, ,0 1 st Metall (ML) LTS63-45FMC-M63 63 M63 49,0 111, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Kopplingar för stålslangar med vätsketätt hölje lts-lts Kompressionskoppling, IP68 Nickelpläterad mässing. Uppfyller IP66, IP67 och IP68 och IP69k. Flerdelad kompressionskoppling, inkl polyamidtätning Kopplar ihop två slangar Ger utmärkt draghållfasthet Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C HelaGuard LTS-LTS Dubbel kompressionskoppling. Längd (L) Gänglängd Hålstorlek II III innehåll Färg Art-nr LTS20-LTS ,5 39, st Metall (ML) LTS25-LTS ,0 46, st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

90 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslangar med vätsketätt hölje lts-scg Rak koppling, IP68 Förnicklad mässing. Uppfyller IP68 och IP69K Flerdelad kompressionskoppling, inkl elastomertätning Utmärkt dragavlastning IP68/IP69k tätning LTS-SCG Kompressionskoppling med dragavlastning och kabelgenomföring. Polyamid 6.6 (PA66), Nickelpläterad mässing (NPB), Termoplastisk elastomer (TPE) -40 C till +135 C (M) Kabeldiameter från/till Längd (L) II III Gänglängd innehåll Färg Art-nr LTS16-SCG-M16 16 M16 4, ,0 10 st Metall (ML) LTS20-SCG-M20 20 M ,0 10 st Metall (ML) LTS25-SCG-M25 25 M ,0 10 st Metall (ML) LTS32-SCG-M32 32 M ,0 2 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

91 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med vätsketätt hölje lts-ei Ändavslut Nickelpläterad mässing. En del Tillsluter änden på slangen HelaGuard LTS-EI Ändhylsa. Nickelpläterad mässing (NPB) -100 C till +300 C Hålstorlek Längd (L) Yttre max. innehåll Färg Art-nr LTS10-EI 10 5,6 16,3 13,8 10 st Metall (ML) LTS12-EI 12 8,6 16,3 16,1 10 st Metall (ML) LTS16-EI 16 10,7 16,5 20,0 10 st Metall (ML) LTS20-EI 20 14,5 17,0 22,9 10 st Metall (ML) LTS25-EI 25 18,0 21,5 28,7 10 st Metall (ML) LTS32-EI 32 24,6 24,0 35,0 2 st Metall (ML) LTS40-EI 40 32,7 28,0 45,0 1 st Metall (ML) LTS50-EI 50 37,7 30,0 51,0 1 st Metall (ML) LTS63-EI 63 49,0 35,0 63,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

92 Kabelskyddssystem Skyddsslang metall 3.2 Stålslang med plastöverdrag, stålflätad pcsb Galvaniserad stålslang med PVC överdrag samt extra överdrag av galvaniserad flätad strumpa Industriella miljöer där ett högre nötningsskydd eller EMC skärmning krävs. Hög tryck-, drag-, och slaghållfasthet Mycket flexibel Högt nötningsmotstånd Ger EMC skärmning HelaGuard PCSB, Galvaniserad stålslang med PVC överdrag samt ett extra överdrag av galvaniserad flätad stålstrumpa. Ger hög resistens mot nötning och EMC skärmning. Galvaniserat stål (GS), Polyvinylklorid (PVC) -15 C till +70 C PCSB Metallslang EMC Skärmningsegenskaper Rostfritt stål och förtennad kopparskydd finns på begäran. Skärmningseffektivitet (db) , Frekvens (MHz) Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr PCSB ,2 10, m Metall (ML) PCSB ,2 13, m Metall (ML) PCSB ,7 16, m Metall (ML) PCSB ,2 21, m Metall (ML) PCSB ,2 28, m Metall (ML) PCSB ,7 37, m Metall (ML) PCSB ,7 48, m Metall (ML) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

93 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med plastöverdrag, stålflätad pcsb-fm Fast utvändiga gängor, IP54 Fast, utvändiga gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp med utvändiga gängor Denna förskruvning kan säkras med en låsmutter Ger hög draghållfasthet HelaGuard PCSB-FM Fast med utvändiga gängor. Nickelpläterad mässing (NPB) +100 C till +300 C (M) (PG) Längd (L) Hålstorlek II III Gänglängd innehåll Färg Art-nr PCSB12-FM-M16 12 M16-8,5 26, ,0 10 st Metall (ML) PCSB12-FM-PG PG9 8,5 26, ,0 10 st Metall (ML) PCSB16-FM-M16 16 M16-11,5 28, ,0 10 st Metall (ML) PCSB16-FM-M20 16 M20-11,5 28, ,0 10 st Metall (ML) PCSB16-FM-PG PG11 11,5 28, ,0 10 st Metall (ML) PCSB20-FM-M20 20 M20-15,3 30, ,0 10 st Metall (ML) PCSB20-FM-PG PG16 15,3 30, ,0 10 st Metall (ML) PCSB25-FM-M25 25 M25-19,1 34, ,0 10 st Metall (ML) PCSB32-FM-M32 32 M32-26,2 39, ,0 2 st Metall (ML) PCSB25-FM-PG PG21 19,1 34, ,0 10 st Metall (ML) PCSB32-FM-PG PG29 26,2 39, ,0 2 st Metall (ML) PCSB40-FM-M40 40 M40-34,2 42, ,0 1 st Metall (ML) PCSB40-FM-PG PG36 34,2 42, ,0 1 st Metall (ML) PCSB50-FM-M50 50 M50-44,8 48, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

94 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang med plastöverdrag, stålflätad pcsb-sm Vridbar förskruvning med utvändiga gängor, IP54 Vridbar med utvändiga gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp med utvändiga gängor Den yttre gängan är vridbar runt kroppen Kan säkras med en låsmutter HelaGuard PCSB-SM Vridbar förskruvning med utvändiga gängor. Nickelpläterad mässing (NPB) +100 C till +300 C (M) (PG) Längd (L) Hålstorlek II III Gänglängd innehåll Färg Art-nr PCSB12-SM-PG PG9 8,5 36, ,0 10 st Metall (ML) PCSB12-SM-M16 12 M16-8,5 36, ,0 10 st Metall (ML) PCSB16-SM-PG PG11 11,5 38, ,0 10 st Metall (ML) PCSB16-SM-M16 16 M16-11,5 38, ,0 10 st Metall (ML) PCSB16-SM-M20 16 M20-11,5 38, ,0 10 st Metall (ML) PCSB20-SM-PG PG16 15,3 40, ,0 10 st Metall (ML) PCSB20-SM-M20 20 M20-15,3 40, ,0 10 st Metall (ML) PCSB25-SM-PG PG21 19,1 47, ,0 10 st Metall (ML) PCSB25-SM-M25 25 M25-19,1 47, ,0 10 st Metall (ML) PCSB32-SM-PG PG29 26,0 52, ,0 2 st Metall (ML) PCSB32-SM-M32 32 M32-26,0 52, ,0 2 st Metall (ML) PCSB40-SM-PG PG36 34,6 57, ,0 1 st Metall (ML) PCSB40-SM-M40 40 M40-34,6 57, ,0 1 st Metall (ML) PCSB50-SM-PG PG42 44,7 60, ,0 1 st Metall (ML) PCSB50-SM-M50 50 M50-44,7 60, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

95 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med plastöverdrag, stålfläta pcsb-pc Förskruvning utan gängor, IP54 Förskruvning utan gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp utan gängor Kroppen fixeras på motsatta sidan om ingången för slangen Fungerar som låsanordning Ger en smidig ingång HelaGuard PCSB-PC Förskruvning utan gängor. Nickelpläterad mässing (NPB) -100 C till +300 C Längd (L) Hålstorlek II III innehåll Färg Art-nr PCSB12-PC 12 8,5 18, st Metall (ML) PCSB16-PC 16 11,5 18, st Metall (ML) PCSB20-PC 20 15,3 21, st Metall (ML) PCSB25-PC 25 19,1 23, st Metall (ML) PCSB32-PC 32 26,0 26, st Metall (ML) PCSB40-PC 40 34,6 28, st Metall (ML) PCSB50-PC 50 44,7 33, st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

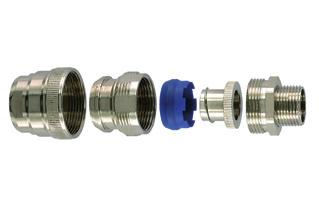

96 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang med plastöverdrag, stålflätad pcsb-fmc Fast kompressionskoppling, IP65 Fast med utvändiga gängor, nickelpläterad mässing. Uppfyller IP65. Flerdelad kompressionskoppling inkl elastomertätning Kan användas i s k knockouts då kopplingen roterar till att den fästs Flätan är låst mellan in och utsidan av kompressionsmuttern Utmärkt draghållfasthet HelaGuard PCSB-FMC Fast kompressionskoppling. Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C (M) (PG) Längd (L) Yttre max. Hålstorlek II III Inre mutter Gänglängd PCSB16-FMC-PG PG11 11,5 47,0 32, ,0 10 st innehåll Färg Art-nr Metall (ML) PCSB16-FMC-M16 16 M16-11,5 47,0 32, ,0 10 st PCSB16-FMC-M20 16 M20-11,5 49,0 32, ,0 10 st PCSB20-FMC-PG PG16 15,3 51,0 35, ,0 10 st PCSB20-FMC-M20 20 M20-15,3 51,0 35, ,0 10 st PCSB25-FMC-PG PG21 19,1 58,0 41, ,0 10 st PCSB25-FMC-M25 25 M25-19,1 58,0 41, ,0 10 st PCSB32-FMC-PG PG29 26,0 63,0 48, ,0 2 st PCSB32-FMC-M32 32 M32-26,0 63,0 48, ,0 2 st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Metall (ML) Metall (ML) Metall (ML) Metall (ML) Metall (ML) Metall (ML) Metall (ML) Metall (ML)

97 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med plastöverdrag, stålflätad pcsb-smc Vridbar kompressionskoppling, IP65 Vridbar med utvändiga gängor, nickelpläterad mässing. Uppfyller IP65. Flerdelad kompressionskoppling inkl elastomertätning Kan användas i s k knockouts då kopplingen roterar till att den fästs Flätan är låst mellan in och utsidan av kompressionsmuttern Utmärkt draghållfasthet De yttre gängorna kan vridas runt kroppen även efter att kopplingen dragits åt HelaGuard PCSB-SMC Vridbar kompressionskoppling. Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C (M) Längd (L) Yttre max. Hålstorlek II III Inre mutter Gänglängd PCSB16-SMC-M16 16 M16 11,5 55,0 32, ,0 10 st innehåll Färg Art-nr Metall (ML) PCSB16-SMC-M20 16 M20 11,5 55,0 32, ,0 10 st PCSB20-SMC-M20 20 M20 15,3 57,0 35, ,0 10 st PCSB25-SMC-M25 25 M25 19,1 65,0 41, ,0 10 st PCSB32-SMC-M32 32 M32 26,0 71,0 48, ,0 2 st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Metall (ML) Metall (ML) Metall (ML) Metall (ML)

98 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang med plastöverdrag, stålflätad pcsb-90fmc Vridbar kompressionskoppling, IP65 Vinklad med utvändiga gängor, nickelpläterad mässing. Uppfyller IP65. Flerdelad 90 vinklad förskruvning inkl elastomertätning Flätan är låst mellan inner och yttre delen av kopplingen Utmärkt draghållfasthet HelaGuard PCSB-90FMC Vridbar kompressionskoppling. Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C (M) Yttre max. Hålstorlek II III Inre mutter Gänglängd innehåll Färg Art-nr PCSB16-90FMC-M16 16 M16 11,5 32, ,0 10 st Metall (ML) PCSB16-90FMC-M20 16 M20 11,5 32, ,0 10 st Metall (ML) PCSB20-90FMC-M20 20 M20 15,3 35, ,0 10 st Metall (ML) PCSB25-90FMC-M25 25 M25 19,1 41, ,0 10 st Metall (ML) PCSB32-90FMC-M32 32 M32 26,0 48, ,0 2 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

99 3.2 Kabelskyddssystem Skyddsslang metall Stålslang med stålfläta SCSB Galvaniserad stålslang, flätat överdrag av galvaniserat stål Industriella miljöer och höga temperaturer. Hög tryck-, drag- och slaghållfasthet Mycket flexibel Mycket nötningsresistent Ger EMC skärmning Hög resistens mot varma metallspån och metalldropp HelaGuard SCSB Galvaniserad stålslang med flätat överdrag av galvaniserat stål. Mycket resistent mot varma metallspån och metalldropp. Galvaniserat stål (GS) -100 C till +300 C 70 SCSB Metallslang EMC Skärmningsegenskaper 60 Rostfritt stål och förtennad kopparskydd finns på begäran. Skärmningseffektivitet (db) , Frekvens (MHz) Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg E-nr Art-nr SCSB ,0 10, m Metall (ML) SCSB ,5 13, m Metall (ML) SCSB ,5 16, m Metall (ML) SCSB ,0 21, m Metall (ML) SCSB ,0 28, m Metall (ML) SCSB ,5 37, m Metall (ML) SCSB ,0 48, m Metall (ML) Andra rulllängder finns på begäran. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

100 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang med stålfläta SCSB-FM Fast förskruvning utvändiga gängor, IP40 Fast förskruvning med utvändiga gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp med utvändiga gängor Kan säkras med en låsmutter HelaGuard SCSB-FM Fast förskruvning med utvändiga gängor. Nickelpläterad mässing (NPB) -100 C till +300 C (M) (PG) Längd (L) Hålstorlek II III Gänglängd innehåll Färg Art-nr SCSB12-FM-PG PG9 8,5 28, ,0 10 st Metall (ML) SCSB12-FM-M16 12 M16-8,5 28, ,0 10 st Metall (ML) SCSB16-FM-PG PG11 11,5 28, ,0 10 st Metall (ML) SCSB16-FM-M16 16 M16-11,5 28, ,0 10 st Metall (ML) SCSB16-FM-M20 16 M20-11,5 28, ,0 10 st Metall (ML) SCSB20-FM-PG PG16 15,3 30, ,0 10 st Metall (ML) SCSB20-FM-M20 20 M20-15,3 30, ,0 10 st Metall (ML) SCSB25-FM-PG PG21 19,1 32, ,0 10 st Metall (ML) SCSB25-FM-M25 25 M25-19,1 32, ,0 10 st Metall (ML) SCSB32-FM-PG PG29 26,0 39, ,0 2 st Metall (ML) SCSB32-FM-M32 32 M32-26,0 39, ,0 2 st Metall (ML) SCSB40-FM-PG PG36 34,6 42, ,0 1 st Metall (ML) SCSB40-FM-M40 40 M40-34,6 42, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

101 3.2 Kabelskyddssystem Skyddsslang metall Kopplingar för stålslang med stålfläta SCSB-SM Vridbar förskruvning med utvändiga gängor Vridbar med utvändiga gängor, nickelpläterad mässing. Två-delad förskruvning, gemensam kolv och kropp Utvändiga gängor, vridbar runt kroppen Ger tät, tillförlitligt fäste om slangen HelaGuard SCSB-SM Vridbar förskruvning med utvändiga gängor. Nickelpläterad mässing (NPB) -100 C till +300 C (M) (PG) Längd (L) Hålstorlek II III Gänglängd innehåll Färg Art-nr SCSB12-SM-PG PG9 8,5 36, ,0 10 st Metall (ML) SCSB12-SM-M16 12 M16-8,5 36, ,0 10 st Metall (ML) SCSB16-SM-PG PG11 11,5 38, ,0 10 st Metall (ML) SCSB16-SM-M16 16 M16-11,5 38, ,0 10 st Metall (ML) SCSB16-SM-M20 16 M20-11,5 38, ,0 10 st Metall (ML) SCSB20-SM-PG PG16 15,3 40, ,0 10 st Metall (ML) SCSB20-SM-M20 20 M20-15,3 40, ,0 10 st Metall (ML) SCSB25-SM-PG PG21 19,1 47, ,0 10 st Metall (ML) SCSB25-SM-M25 25 M25-19,1 47, ,0 10 st Metall (ML) SCSB32-SM-PG PG29 26,0 52, ,0 2 st Metall (ML) SCSB32-SM-M32 32 M32-26,0 52, ,0 2 st Metall (ML) SCSB40-SM-PG PG36 34,6 57, ,0 1 st Metall (ML) SCSB40-SM-M40 40 M40-34,6 57, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

102 Kabelskyddssystem Skyddsslang metall 3.2 Kopplingar för stålslang med stålfläta SCSB-PC Förskruvning utan gängor Anslutning för vanliga hål, nickelpläterad mässing Två-delad förskruvning, gemensam kolv och kropp utan gängor Kroppen fästs genom motsatta sidans ingång för slangen Fungerar som en låsning Ger en mjuk ingång HelaGuard SCSB-PC Förskruvning utan gängor. Nickelpläterad mässing (NPB) -100 C till +300 C Längd (L) Hålstorlek II III innehåll Färg Art-nr SCSB12-PC 12 8,5 18, st Metall (ML) SCSB16-PC 16 11,5 18, st Metall (ML) SCSB20-PC 20 15,3 21, st Metall (ML) SCSB25-PC 25 19,1 23, st Metall (ML) SCSB32-PC 32 26,0 26, st Metall (ML) SCSB40-PC 40 34,6 28, st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

103 3.3 Kabelskyddssystem Kabelspiral HelaGuard enklatur för spiralförstärkt PVC slang Exempel: PSR20 inell diameter PSR 20 Slangtyp PSR PSRSC PVC spiralförstärkt PVC slang, slät insida PVC spiralförstärkt PVC slang, slät insida och utsida 332

104 Kabelskyddssystem Kabelspiral 3.3 Spiralförstärkta PVC slangar PSR slang Maskinbyggnation, fabriker, fartyg, automation, elektriska installationer. Mycket flexibel Tålig att vridas Självslocknande Lätt att dra igenom kabel Kan användas med PSR PA66 kopplingar Färg: svart; ljusgrå, grön (oljeresistent), blå (mycket temperaturtålig) på begäran PSR är extremt flexibel och medger enkel isättning av kablar. PSR stålslang med högre motståndskraft mot olja (färg: grön) och temperatur (färg: blå) finns på begäran. Polyvinylklorid (PVC) -20 C till +70 C Brännbarhetsklass Självslocknande uppfyller EN Godkännanden UL-Recognized Till hemsidan! Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg Art-nr PSR , m Grå (GY) PSR , m Grå (GY) PSR , m Grå (GY) PSR , m Grå (GY) PSR , m Grå (GY) PSR , m Grå (GY) PSR , m Grå (GY) PSR , m Grå (GY) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

105 3.3 Kabelskyddssystem Kabelspiral Spiralförstärkta PVC slangar PSRSC Slang Maskinbyggnation, fabriker, livsmedelsbearbetning, skeppsbyggen, automation, elektrisk installation. Flexibel Lätt att rengöra utsidan Klarar något vridande rörelse Självslocknande Lätt att mata i kablar Kan användas med PSR PA66 kopplingar och PSRSC metallbeslag Färg: svart, ljusgrå, orange (mycket flexibel), grön (oljebeständig), blå (mycket temperaturtålig) på begäran PSRSC medger enkel isättning av kablar och rengöring av utsidan. PSR stålslang med högre motståndskraft mot olja (färg: grön) och temperatur (färg: blå) finns på begäran. Polyvinylklorid (PVC) -5 C till +70 C Brännbarhetsklass Självslocknande uppfyller EN Ytter (OD) Inre Böjradie Slangvikt g/m Rullängd Färg Art-nr PSRSC ,2 10, m Grå (GY) PSRSC ,8 12, m Grå (GY) PSRSC ,1 16, m Grå (GY) PSRSC ,4 21, m Grå (GY) PSRSC ,1 26, m Grå (GY) PSRSC ,8 35, m Grå (GY) PSRSC ,9 40, m Grå (GY) PSRSC ,7 51, m Grå (GY) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

106 Kabelskyddssystem Kabelspiral 3.3 HelaGuard enklatur för spiralförstärkt PVC kopplingar Exempel: PSR16-S-M20 Kopplingar och gängtyper S Rak koppling, fast utvändig gänga vinklad koppling, fast utvändig gänga FMC SMC Rak kompressionskoppling, fast utvändig gänga Rak kompressionskoppling, vridbar utvändig gänga 90FMC 90 vinklad koppling, fast utvändig gänga inell diameter FMCSC 90FMCSS Rak rostfritt stål kompressions koppling, fast utvändig gänga 90 rostfritt stål kompressions koppling, fast utvändig gänga PSR 16 - S - M 20 Passande slang PSR PSRSC PVC spiralförstärkt PVC slang, slät insida PVC spiralförstärkt PVC slang, slät insida och utsida Gängstorlek Gängkod M Metrisk PG PG-gänga 335

107 3.3 Kabelskyddssystem Kabelspiral Kopplingar för spiralförstärkta PVC slangar PSR-S Rak koppling Rak koppling i PA66, utvändigt gängad IP65 med PSR slangar IP66 och IP67 med PSRSC slangar Bra kraghållfasthet Bra resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor levereras med låsmuttrar Passar både PSR och PSRSC slangar PSR-S Rak. Beslag med PG-gänga och 45 finns på begäran. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 UL-Recognized (M) Yttre max. Längd (L) Hålstorlek II Gänglängd innehåll Färg Art-nr PSR12-S-M16 12 M16 9, st Grå (GY) PSR16-S-M16 16 M16 10, st Grå (GY) PSR16-S-M20 16 M20 10, st Grå (GY) PSR20-S-M20 20 M20 14, st Grå (GY) PSR25-S-M25 25 M25 19, st Grå (GY) PSR32-S-M32 32 M32 24, st Grå (GY) PSR40-S-M40 40 M40 33, st Grå (GY) PSR50-S-M50 50 M50 39, st Grå (GY) PSR63-S-M63 63 M63 48, st Grå (GY) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

108 Kabelskyddssystem Kabelspiral 3.3 Kopplingar för spiralförstärkta PVC slangar PSR Vinklad koppling 90 koppling i PA66, fast utvändig gänga IP65 med PSR slangar IP66 och IP67 med PSRSC slangar Hög draghållfasthet Hög resistens mot lösningsmedel och oljor Fri från halogen, svavel och fosfor Metriska gängor med låsmuttrar Passar både PSR och PSRSC slangar PSR Vinklad. Beslag med PG-gänga och 45 finns på begäran. Brännbarhetsklass Godkännanden Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 UL-Recognized (M) Yttre max. Längd (L) Hålstorlek II Gänglängd innehåll Art-nr PSR16-90-M16 16 M16 10, st PSR16-90-M20 16 M20 10, st PSR20-90-M20 20 M20 14, st PSR25-90-M25 25 M25 19, st PSR32-90-M32 32 M32 24, st PSR40-90-M40 40 M40 33, st Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

109 3.3 Kabelskyddssystem Kabelspiral Kopplingar för spiralförstärkta PVC slangar PSRSC-FMC Kompressionskoppling Rak koppling, fast utvändig gänga, nickelpläterad mässing. Uppfyller IP66, IP67, IP68 och IP69k tillsammans med PRSCS slangar. Flerdelad kompressionskoppling inklusive elastomerisk tätning Kan användas för förgrening eller gängad ingång eftersom kopplingen roterar tills åtdragen Passar till PSRSC slangar HelaGuard PSRSC-FMC Kompressionskoppling. PRSSC-FMC Klämringskopplingar PG-gänga finns på begäran. Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C (M) Längd (L) Hålstorlek II III Gänglängd innehåll Färg Art-nr PSRSC12-FMC-M16 12 M16 8,6 29, ,0 10 st Metall (ML) PSRSC16-FMC-M16 16 M16 10,7 33, ,0 10 st Metall (ML) PSRSC16-FMC-M20 16 M20 10,7 33, ,0 10 st Metall (ML) PSRSC20-FMC-M20 20 M20 14,5 33, ,0 10 st Metall (ML) PSRSC25-FMC-M25 25 M25 18,0 40, ,0 10 st Metall (ML) PSRSC32-FMC-M32 32 M32 24,6 45, ,0 2 st Metall (ML) PSRSC40-FMC-M40 40 M40 32,7 47, ,0 1 st Metall (ML) PSRSC50-FMC-M50 50 M50 37,7 51, ,0 1 st Metall (ML) PSRSC63-FMC-M63 63 M63 49,0 58, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

110 Kabelskyddssystem Kabelspiral 3.3 Kopplingar för spiralförstärkta PVC slangar PSRSC-SMC vridbar koppling Rak koppling, vridbar utvändig gänga, nickelpläterad mässing. Uppfyller IP66, IP67 IP68 och IP69k tillsammans med PRSCS slangar. Kompressionskoppling inklusive elastomertätning Kan användas för knockouts eller gängade ingångar Passar PSRSC slangar HelaGuard PSRSC-SMC Vridbar kompressionskoppling. Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C (M) Längd (L) Hålstorlek II III Gänglängd innehåll Färg Art-nr PSRSC16-SMC-M16 16 M16 10,7 40, ,0 10 st Metall (ML) PSRSC16-SMC-M20 16 M20 10,7 41, ,0 10 st Metall (ML) PSRSC20-SMC-M20 20 M20 14,5 41, ,0 10 st Metall (ML) PSRSC25-SMC-M25 25 M25 18,0 50, ,0 10 st Metall (ML) PSRSC32-SMC-M32 32 M32 24,6 56, ,0 2 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

111 3.3 Kabelskyddssystem Kabelspiral Kopplingar för spiralförstärkta PVC slangar PSRSC-90FMC 90 Kompressionskoppling 90 koppling, fast utvändig gänga, nickelpläterad mässing. Uppfyller IP66, IP67, IP68 och IP69k tillsammans med PRSCS slangar. Flerdelad 90 kompressionskoppling med elastomertätning Kan användas för knockouts eller gängade ingångar Passar PSRSC slangar HelaGuard PSRSC-90FMC 90 Vinklad kompressionskoppling. Nickelpläterad mässing (NPB), Polyamid 6 (PA6) -40 C till +135 C (M) Hålstorlek II III Gänglängd innehåll Färg Art-nr PSRSC12-90FMC-M16 12 M16 8, st Metall (ML) PSRSC16-90FMC-M16 16 M16 10, st Metall (ML) PSRSC16-90FMC-M20 16 M20 10, st Metall (ML) PSRSC20-90FMC-M20 20 M20 14, st Metall (ML) PSRSC25-90FMC-M25 25 M25 18, st Metall (ML) PSRSC32-90FMC-M32 32 M32 24, st Metall (ML) PSRSC40-90FMC-M40 40 M40 32, st Metall (ML) PSRSC50-90FMC-M50 50 M50 37, st Metall (ML) PSRSC63-90FMC-M63 63 M63 49, st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

112 Kabelskyddssystem Kabelspiral 3.3 Kopplingar för spiralförstärkta PVC slangar PSRSC-FMCSS Kompressionskoppling Rak koppling, utvändigt gängad, rostfritt stål (SS316). Uppfyller IP66, IP67, IP68 och IP69k tillsammans med PRSCS slangar. Flerdelad kompressionskoppling i rostfritt stål (SS316) inklusive elastomerisk tätning Kan användas för förgrening eller gängad ingång eftersom kopplingen roterar tills åtdragen Passar till PSRSC slangar PSRSC-FMCSS Rak kompressionskoppling. Rostfritt syrafast stål typ SS316, Polyamid 6 (PA6) -40 C till +135 C (M) Längd (L) Hålstorlek II III Gänglängd innehåll Färg Art-nr PSRSC16-FMCSS-M16 16 M16 10,7 33, ,0 1 st Metall (ML) PSRSC16-FMCSS-M20 16 M20 10, ,0 1 st Metall (ML) PSRSC20-FMCSS-M20 20 M20 14,5 33, ,0 1 st Metall (ML) PSRSC25-FMCSS-M25 25 M25 18,0 40, ,0 1 st Metall (ML) PSRSC32-FMCSS-M32 32 M32 24,6 45, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

113 3.3 Kabelskyddssystem Kabelspiral Kopplingar för spiralförstärkta PVC slangar PSRSC-90FMCSS 90 Kompressionskoppling 90 koppling, fast utvändig gänga, rostfritt stål (SS316). Uppfyller IP66, IP67, IP68 och IP69k tillsammans med PRSCS slangar. Flerdelad 90 kompressionskoppling i rostfritt stål (SS316) inklusive elastomerisk tätning Kan användas för förgrening eller gängad ingång eftersom kopplingen roterar tills åtdragen Passar till PSRSC slangar HelaGuard PSRSC-90FMC 90 Vinklad kompressionskoppling. Rostfritt syrafast stål typ SS316, Polyamid 6 (PA6) -40 C till +135 C (M) Hålstorlek II III Gänglängd innehåll Färg Art-nr PSRSC16-90FMCSS-M20 16 M20 10, ,0 1 st Metall (ML) PSRSC20-90FMCSS-M20 20 M20 14, ,0 1 st Metall (ML) PSRSC25-90FMCSS-M25 25 M25 18, ,0 1 st Metall (ML) PSRSC32-90FMCSS-M32 32 M32 24, ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

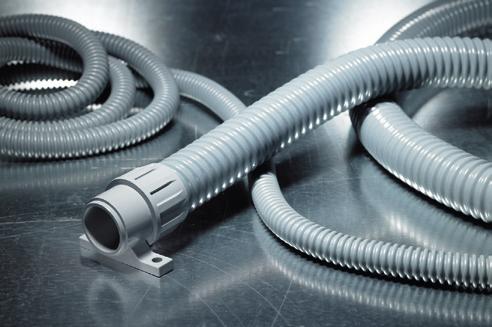

114 Kabelskyddssystem Kabelspiral 3.3 FlexiGuard Slangar och kopplingar FlexiGuard PVC Skyddsslangar FlexiGuard skyddar slangar och används i kopplingsskåp och fabriksmontering som kabelskydd för blyinfattningar och i dörrområden. Extremt flexibel Utmärkt mekaniskt skydd God beständighet mot oljor, syror och alkalier God beständighet mot kemikalier God motståndskraft mot UV och ozon FlexiGuard FG med FG-UH fäste. Brännbarhetsklass Flexibel polyvinylklorid, kadmiumfri (PVC), Stål (ST) -20 C till +70 C kontinuerligt, (+80 C i 200 tim) UL94 HB FlexiGuard Inner (ID) Ytter (OD) Böjradie Rullängd Färg Art-nr FG m Grå (GY) FG m Grå (GY) FG m Grå (GY) FG m Grå (GY) FG m Grå (GY) FG m Grå (GY) FG m Grå (GY) FG m Grå (GY) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

115 3.3 Kabelskyddssystem Kabelspiral Kopplingar med vridbar gänga FlexiGuard Rak koppling, IP54 Dessa fästen FG-M och FG-P används för att öka skyddet mot damm och fukt, speciellt i utomhusmiljö. En del, enkel passning Vibrations- och spänningsresistenta Stor hålstorlek Inre hylsan skyddar kablar Bra motstånd mot kemikalier God motståndskraft mot UV och ozon Fäste FG-M och FM-P. Brännbarhetsklass Polypropylen (PP) -35 C till +80 C UL94 V2 För slang ytter (M) (PG) Längd (L) Hålstorlek Färg Art-nr FG14-PG PG9 8,8 42,0 20 Grå (GY) FG14-M16 14 M16-8,8 42,0 20 Grå (GY) FG17-PG PG11 11,1 45,5 24 Grå (GY) FG17-M20 17 M20-11,1 45,5 24 Grå (GY) FG19-PG PG13 13,0 47,5 27 Grå (GY) FG21-PG PG16 14,8 49,8 30 Grå (GY) FG21-M25 21 M25-14,8 49,8 30 Grå (GY) FG27-PG PG21 19,4 52,0 36 Grå (GY) FG27-M32 27 M32-19,4 52,0 36 Grå (GY) FG36-PG PG29 27,9 55,0 46 Grå (GY) FG36-M40 36 M40-27,9 55,0 46 Grå (GY) FG45-PG PG36 35,6 58,0 55 Grå (GY) FG45-M50 45 M50-35,6 58,0 55 Grå (GY) FG56-PG PG48 45,9 60,5 65 Grå (GY) FG56-M63 56 M63-45,9 60,5 65 Grå (GY) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

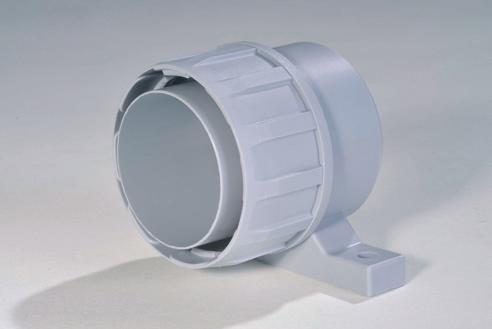

116 Kabelskyddssystem Kabelspiral 3.3 Kopplingar för FlexiGuard spiralförstärkt PVC slang FG-UH Rak koppling, IP54 Dessa fästen används för att fästa Flexiguard och Helaguard skyddsslangar säkert och för att skydda mot damm eller vätskor. Ett stycke, enkel passning Vridbar koppling Vibrations- och spänningsresistenta Stor hålstorlek Inre hylsan skyddar kablar Bra motstånd mot kemikalier God motståndskraft mot UV och ozon UH fäste med klammer. Polypropylen (PP) -35 C till +80 C Brännbarhetsklass UL94 V2 För slang ytter Hålstorlek Längd (L) Hål (FH) C/C (F) Färg Art-nr FG14-UH 14 8,8 42,0 5,7 29,0 Grå (GY) FG17-UH 17 11,1 45,5 5,7 37,0 Grå (GY) FG19-UH 19 13,0 47,5 5,7 37,0 Grå (GY) FG21-UH 21 14,8 49,8 5,7 37,0 Grå (GY) FG27-UH 27 19,4 52,0 5,7 43,0 Grå (GY) FG36-UH 36 27,9 55,0 6,7 53,0 Grå (GY) FG45-UH 45 35,6 58,0 6,7 65,0 Grå (GY) FG56-UH 56 45,9 60,5 6,7 76,0 Grå (GY) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

117 3.4 Kabelskyddssystem Tillbehör HelaGuard Tillbehör PACC slanghållare för korrugerad slang Snabb och enkel montering Med integrerat lock Med genomgående hål för fäste med skruv Inre skåra för att förhindra att slangen slinter Kan användas för C-formade DIN skenor Brännbarhetsklass Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 HelaGuard PACC Slanghållare. Till hemsidan! Hål (FH) Höjd (H) Bredd (W) Längd (L) innehåll Färg E-nr Art-nr PACC10 10 M st Svart (BK) PACC13 13 M st Svart (BK) PACC16 16 M st Svart (BK) PACC21 21 M st Svart (BK) PACC28 28 M st Svart (BK) PACC34 34 M st Svart (BK) PACC42 42 M st Svart (BK) PACC54 54 M st Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. HelaGuard Tillbehör AFCP Slanghållare för grova skyddsslangar Snabb och enkel montering Med integrerat lock Med genomgående hål för att fästa med skruv Kan användas i C-formade DIN skenor Brännbarhetsklass Polyamid 6.6 (PA66) -50 C till +135 C UL94 V2 HelaGuard AFCP Slanghållare. Hål (FH) Höjd (H) Bredd (W) Längd (L) innehåll Färg Art-nr AFCP16 16 M st Svart (BK) AFCP20 20 M st Svart (BK) AFCP25 25 M st Svart (BK) AFCP33 32 M st Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

118 Kabelskyddssystem Tillbehör 3.4 HelaGuard Tillbehör AFCS Slanghållare, pläterat stål och PVC inklädnad Galvaniserat stål (GS), Polyvinylklorid (PVC) -20 C till +105 C HelaGuard AFCSS Slanghållare, pläterat stål och PVC inklädnad. Bredd (W) Bredd (W2) Hål (FH) innehåll Färg Art-nr AFCS ,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,7 17,4 5,1 10 st Metall (ML), Svart (BK) AFCS ,4 30,5 14,2 x 17,5 5 st Metall (ML), Svart (BK) AFCS ,4 30,5 14,2 x 17,5 5 st Metall (ML), Svart (BK) AFCS ,4 30,5 14,2 x 17,5 1 st Metall (ML), Svart (BK) AFCS ,4 30,5 14,2 x 17,5 1 st Metall (ML), Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. HelaGuard Tillbehör AFCSS Slanghållare, rostfritt stål Rostfritt syrafast stål typ SS C till +400 C HelaGuard AFCSS Slanghållare, rostfritt stål. Bredd (W) Hål (FH) innehåll Färg Art-nr AFCSS ,1 5,1 10 st Metall (ML) AFCSS ,1 5,1 10 st Metall (ML) AFCSS ,1 5,1 10 st Metall (ML) AFCSS ,1 5,1 10 st Metall (ML) AFCSS ,1 5,1 10 st Metall (ML) AFCSS ,1 5,1 10 st Metall (ML) AFCSS ,7 7,1 5 st Metall (ML) AFCSS ,7 7,1 5 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

119 3.4 Kabelskyddssystem Tillbehör HelaGuard Tillbehör A90FM 90 Vinklad In- och utvändig gänga, nickelplätterad mässing. Nickelpläterad mässing (NPB) -100 C till +300 C HelaGuard A90FM 90⁰ Vinklad. Yttre gängstorl. Inre gängstorl. (M) Hålstorlek Höjd (H) Bredd (W) Utvändig gänglängd (M) Inre gänglängd innehåll Färg Art-nr A90FM-M16 M16 M16 12,0 38,0 31, st Metall (ML) A90FM-M20 M20 M20 15,8 46,0 35, st Metall (ML) A90FM-M25 M25 M25 20,4 55,8 43, st Metall (ML) A90FM-M32 M32 M32 27,0 66,6 53, st Metall (ML) A90FM-M40 M40 M40 34,6 80,4 67, st Metall (ML) A90FM-M50 M50 M50 44,6 99,0 80, st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. ACP Couplers Invändig gänga nickelplätterad mässing Mässing -100 C till +300 C HelaGuard ACP Kopplingar. (M) Längd (L) II innehåll Färg Art-nr ACP-M16 M16 22, st Metall (ML) ACP-M20 M20 25, st Metall (ML) ACP-M25 M25 30, st Metall (ML) ACP-M32 M32 32, st Metall (ML) ACP-M40 M40 34, st Metall (ML) ACP-M50 M50 38, st Metall (ML) ACP-M63 M63 45, st Metall (ML) ACP-M75 M75 45, st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

120 Kabelskyddssystem Tillbehör 3.4 HelaGuard tillbehör ALNPB Nickelplätterad mässing stoppmutter HelaGuard ALNPB Låsmutter i nickelpläterad mässing. Nickelpläterad mässing (NPB) -100 C till +300 C (M) (PG) III Yttre max. Tjockl (T) innehåll Färg Art-nr ALNPB-PG7 - PG ,8 10 st Metall (ML) ALNPB-PG9 - PG ,5 10 st Metall (ML) ALNPB-PG11 - PG ,5 10 st Metall (ML) ALNPB-PG16 - PG ,6 10 st Metall (ML) ALNPB-PG21 - PG ,7 10 st Metall (ML) ALNPB-PG29 - PG ,0 1 st Metall (ML) ALNPB-PG36 - PG ,0 1 st Metall (ML) ALNPB-PG42 - PG ,0 1 st Metall (ML) ALNPB-PG48 - PG ,0 1 st Metall (ML) ALNPB-PG13 - PG ,5 10 st Metall (ML) ALNPB-M12 M ,5 10 st Metall (ML) ALNPB-M16 M ,5 10 st Metall (ML) ALNPB-M20 M ,5 10 st Metall (ML) ALNPB-M25 M ,5 10 st Metall (ML) ALNPB-M32 M ,5 2 st Metall (ML) ALNPB-M40 M ,0 1 st Metall (ML) ALNPB-M50 M ,0 1 st Metall (ML) ALNPB-M63 M ,5 1 st Metall (ML) ALNPB-M75 M ,0 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

121 3.4 Kabelskyddssystem Tillbehör HelaGuard tillbehör ALS Låsmutter stålpläterad Galvaniserat stål (GS) -100 C till +300 C HelaGuard ALS Stålpläterad låsmutter. (M) III Yttre max. Tjockl (T) innehåll Färg Art-nr ALS-M16 M st Metall (ML) ALS-M20 M st Metall (ML) ALS-M25 M st Metall (ML) ALS-M32 M st Metall (ML) ALS-M40 M st Metall (ML) ALS-M50 M st Metall (ML) ALS-M63 M st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. ALSS Låsmutter rostfritt stål Rostfritt syrafast stål typ SS C till +400 C HelaGuard ALSS Låsmutter i rostfritt stål. (M) III Yttre max. Tjockl (T) innehåll Färg Art-nr ALSS-M16 M ,5 10 st Metall (ML) ALSS-M20 M ,5 10 st Metall (ML) ALSS-M25 M ,5 10 st Metall (ML) ALSS-M32 M ,5 2 st Metall (ML) ALSS-M40 M ,0 1 st Metall (ML) ALSS-M50 M ,0 1 st Metall (ML) ALSS-M63 M ,5 1 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

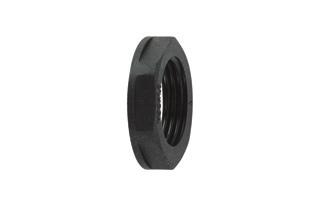

122 Kabelskyddssystem Tillbehör 3.4 HelaGuard tillbehör ALPA PA66 Låsmutter i PA66. HelaGuard ALPA Låsmutter i PA66. Polyamid 6.6 (PA66) -50 C till +135 C (M) (PG) III Yttre max. Tjockl (T) innehåll Färg Art-nr ALPA-PG7 - PG st Svart (BK) ALPA-PG9 - PG st Svart (BK) ALPA-PG11 - PG st Svart (BK) ALPA-PG16 - PG st Svart (BK) ALPA-PG21 - PG st Svart (BK) ALPA-PG29 - PG st Svart (BK) ALPA-PG36 - PG st Svart (BK) ALPA-PG42 - PG st Svart (BK) ALPA-PG48 - PG st Svart (BK) ALPA-PG13 - PG st Svart (BK) ALPA-M12 M st Svart (BK) ALPA-M16 M st Svart (BK) ALPA-M20 M st Svart (BK) ALPA-M25 M st Svart (BK) ALPA-M32 M st Svart (BK) ALPA-M40 M st Svart (BK) ALPA-M50 M st Svart (BK) ALPA-M63 M st Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

123 3.4 Kabelskyddssystem Tillbehör HelaGuard tillbehör AWS Kloropren tätningspackning Skyddar mot vatten och damm För PG och metrisk gänga Resistent mot olja HelaGuard AWS Tätningspackning i kloropren. Kloropren (CR) -40 C till +135 C (M) (PG) Ytter (OD) Inre Tjockl (T) innehåll Färg Art-nr AWS-PG7 - PG ,5 1,5 100 st Svart (BK) AWS-PG9 - PG ,7 1,5 100 st Svart (BK) AWS-PG11 - PG ,1 1,5 100 st Svart (BK) AWS-PG16 - PG ,0 1,5 50 st Svart (BK) AWS-PG21 - PG ,8 1,5 10 st Svart (BK) AWS-PG29 - PG ,5 1,5 10 st Svart (BK) AWS-PG36 - PG ,5 1,5 10 st Svart (BK) AWS-PG42 - PG ,5 1,5 10 st Svart (BK) AWS-PG48 - PG ,8 1,5 10 st Svart (BK) AWS-PG13 - PG ,5 1,5 100 st Svart (BK) AWS-M12 M ,5 1,5 100 st Svart (BK) AWS-M16 M ,5 1,5 100 st Svart (BK) AWS-M20 M ,5 1,5 50 st Svart (BK) AWS-M25 M ,5 1,5 10 st Svart (BK) AWS-M32 M ,5 1,5 10 st Svart (BK) AWS-M40 M ,5 1,5 10 st Svart (BK) AWS-M50 M ,5 1,5 10 st Svart (BK) AWS-M63 M ,5 1,5 10 st Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

124 Kabelskyddssystem Tillbehör 3.4 HelaGuard tillbehör AFWS Vulkaniserad Fibertätningsbricka Robust, segt material (78 Shore D hårdhet) för tätare försegling Skyddar mot vatten och damm För PG and metriska gängor Resistent mot oljor HelaGuard AFWS Vulkaniserade fibertätningsbrickor. Vulkanfiber (VF) -50 C till +135 C (PG) (M) Ytter (OD) Inre Tjockl (T) innehåll Färg Art-nr AFWS-M12 - M12 20,0 12,0 1,6 100 st Röd (RD) AFWS-M16 - M16 22,0 16,0 1,6 100 st Röd (RD) AFWS-M20 - M20 26,0 20,0 1,6 50 st Röd (RD) AFWS-M25 - M25 32,0 25,0 1,6 10 st Röd (RD) AFWS-M32 - M32 41,2 32,0 1,6 10 st Röd (RD) AFWS-M40 - M40 50,0 40,0 1,6 10 st Röd (RD) AFWS-M50 - M50 60,0 50,0 1,6 10 st Röd (RD) AFWS-M63 - M63 73,0 63,0 1,6 10 st Röd (RD) AFWS-PG7 PG7-16,5 12,5 1,6 100 st Röd (RD) AFWS-PG9 PG9-21,2 15,2 1,6 100 st Röd (RD) AFWS-PG11 PG11-24,6 18,2 1,6 100 st Röd (RD) AFWS-PG16 PG16-28,5 22,5 1,6 50 st Röd (RD) AFWS-PG21 PG21-34,3 28,3 1,6 10 st Röd (RD) AFWS-PG29 PG29-43,0 37,0 1,6 10 st Röd (RD) AFWS-PG36 PG36-53,0 47,0 1,6 10 st Röd (RD) AFWS-PG42 PG42-60,8 54,0 1,6 10 st Röd (RD) AFWS-PG48 PG48-67,3 59,3 1,6 10 st Röd (RD) AFWS-PG13 PG ,4 20,4 1,6 100 st Röd (RD) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

125 3.4 Kabelskyddssystem Tillbehör HelaGuard tillbehör CNV Adapters Nickelpläterad mässing. HelaGuard CNV Adapters. Nickelpläterad mässing (NPB) -100 C till +300 C Inre gängstorlek Yttre gängstorlek innehåll Färg Art-nr CNV-M20-M16 M16 M20 10 st Metall (ML) CNV-PG7-M16 M16 PG7 10 st Metall (ML) CNV-PG9-M16 M16 PG9 10 st Metall (ML) CNV-PG11-M16 M16 PG11 10 st Metall (ML) CNV-PG16-M16 M16 PG16 10 st Metall (ML) CNV-PG13-M16 M16 PG st Metall (ML) CNV-M16-M20 M20 M16 10 st Metall (ML) CNV-M25-M20 M20 M25 10 st Metall (ML) CNV-PG9-M20 M20 PG9 10 st Metall (ML) CNV-PG11-M20 M20 PG11 10 st Metall (ML) CNV-PG16-M20 M20 PG16 10 st Metall (ML) CNV-PG21-M20 M20 PG21 10 st Metall (ML) CNV-PG29-M20 M20 PG29 2 st Metall (ML) CNV-PG13-M20 M20 PG st Metall (ML) CNV-M20-M25 M25 M20 10 st Metall (ML) CNV-M32-M25 M25 M32 10 st Metall (ML) CNV-M50-M25 M25 M50 1 st Metall (ML) CNV-PG16-M25 M25 PG16 10 st Metall (ML) CNV-PG21-M25 M25 PG21 10 st Metall (ML) CNV-PG29-M25 M25 PG29 2 st Metall (ML) CNV-M25-M32 M32 M25 10 st Metall (ML) CNV-M40-M32 M32 M40 2 st Metall (ML) CNV-M50-M32 M32 M50 1 st Metall (ML) CNV-PG21-M32 M32 PG21 2 st Metall (ML) CNV-PG29-M32 M32 PG29 2 st Metall (ML) CNV-PG36-M32 M32 PG36 2 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

126 Kabelskyddssystem Tillbehör 3.4 HelaGuard tillbehör CNV Adapters Inre gängstorlek Yttre gängstorlek innehåll Färg Art-nr CNV-M50-M40 M40 M50 1 st Metall (ML) CNV-M63-M40 M40 M63 1 st Metall (ML) CNV-PG29-M40 M40 PG29 1 st Metall (ML) CNV-PG36-M40 M40 PG36 1 st Metall (ML) CNV-M63-M50 M50 M63 1 st Metall (ML) CNV-M16-PG7 PG7 M16 10 st Metall (ML) CNV-M20-PG7 PG7 M20 10 st Metall (ML) CNV-PG9-PG7 PG7 PG9 10 st Metall (ML) CNV-PG11-PG7 PG7 PG11 10 st Metall (ML) CNV-PG16-PG7 PG7 PG16 10 st Metall (ML) CNV-PG13-PG7 PG7 PG st Metall (ML) CNV-M16-PG9 PG9 M16 10 st Metall (ML) CNV-M20-PG9 PG9 M20 10 st Metall (ML) CNV-PG7-PG9 PG9 PG7 10 st Metall (ML) CNV-PG11-PG9 PG9 PG11 10 st Metall (ML) CNV-PG16-PG9 PG9 PG16 10 st Metall (ML) CNV-PG13-PG9 PG9 PG st Metall (ML) CNV-M16-PG11 PG11 M16 10 st Metall (ML) CNV-M20-PG11 PG11 M20 10 st Metall (ML) CNV-PG9-PG11 PG11 PG9 10 st Metall (ML) CNV-PG16-PG11 PG11 PG16 10 st Metall (ML) CNV-PG21-PG11 PG11 PG21 10 st Metall (ML) CNV-PG13-PG11 PG11 PG st Metall (ML) CNV-M20-PG16 PG16 M20 10 st Metall (ML) CNV-PG21-PG16 PG16 PG21 10 st Metall (ML) CNV-PG29-PG16 PG16 PG29 2 st Metall (ML) CNV-PG13-PG16 PG16 PG st Metall (ML) CNV-M20-PG21 PG21 M20 10 st Metall (ML) CNV-M25-PG21 PG21 M25 10 st Metall (ML) CNV-PG16-PG21 PG21 PG16 10 st Metall (ML) CNV-PG29-PG21 PG21 PG29 2 st Metall (ML) CNV-M40-PG29 PG29 M40 1 st Metall (ML) CNV-PG21-PG29 PG29 PG21 2 st Metall (ML) CNV-PG36-PG29 PG29 PG36 2 st Metall (ML) CNV-M50-PG36 PG36 M50 1 st Metall (ML) CNV-PG29-PG36 PG36 PG29 2 st Metall (ML) CNV-PG42-PG36 PG36 PG42 2 st Metall (ML) CNV-M20-PG13 PG13.5 M20 10 st Metall (ML) CNV-PG11-PG13 PG13.5 PG11 10 st Metall (ML) CNV-PG16-PG13 PG13.5 PG16 10 st Metall (ML) CNV-PG21-PG13 PG13.5 PG21 10 st Metall (ML) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

127 3.4 Kabelskyddssystem Tillbehör HelaGuard tillbehör PAEC Ändhättor för skyddsslangar Kläms fast över änden på slangen när den inte avslutas med en koppling Ger ett mjukt avslut som skyddar kablarna mot skador HelaGuard PAEC Ändhätta. Polyamid 6.6 (PA66) -50 C till +135 C Hålstorlek Längd (L) Yttre max. innehåll Färg Art-nr PAEC , st Svart (BK) PAEC , st Svart (BK) PAEC , st Svart (BK) PAEC , st Svart (BK) PAEC , st Svart (BK) PAEC , st Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

128 Kabelskyddssystem Tillbehör 3.4 HelaGuard Tillbehör ConClamp Slangklämma Håller metallslangar och riktar in kapare för att få ett rent klipp. HelaGuard ConClamp. innehåll Färg Art-nr CONCLAMP 1 st Metall (ML) Med reservation för tekniska ändringar. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet ConCutter Slangklippare Avkapare för skyddsslangar i plast. HelaGuard ConCutter. innehåll Färg Art-nr CONCUTTER1 för skyddsslangar av plast upp till 34 1 st Blå (BU) CONCUTTER2 för skyddsslangar av plast upp till 67 1 st Blå (BU) Med reservation för tekniska ändringar. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

129 3.4 Kabelskyddssystem Tillbehör HelaGuard Motståndskraft mot kemikalier Skyddsslang plast ASTM NO. 1 ASTM NO. 2 ASTM NO. 3 Ättiksyra (10%) Aceton Aluminiumklorid Benzen Koltetraklorid Kloroform Citronsyra Kopparsulfat Kresol Dieselolja Dietylamin Etanol Etanol Etylamin Etylenglykol Freon 32 Saltsyra (10%) Saltsyra (30%) Väteperoxid (30%) Väteperoxid (60%) Mjölksyra Smörjolja Metanol HG-SW HG-LW HG-HW HG-FR HG-HI HG-DC HG-PP Skyddsslang i metall SC SSC PCS NCS LFHCS LTS LTSH LTSUL PCSB SCSB Spiralförstärkt PVC-slang PSR PSRSC Mycket bra Begränsad Begränsad Passar till rostfria kopplingar Denna information är giltig vid 23 C. Dessa värden är endast riktlinjer. De skall betraktas som materialspecifikationer och kan inte ersättas med lämplighetstest. Vänligen se våra tekniska datablad för mer information

130 Kabelskyddssystem Tillbehör 3.4 Metylbromid Metyletylketon Salpetersyra (10%) Salpetersyra (60%) Oxalsyra Ozon (Gas) Paraffinolja Bensin Fenol Havsvatten Silvernitrat Skydrol Natriumklorid Natriumhydroxid (10%) Natriumhydroxid (60%) Svaveldioxid (Gas) Svavelsyra (10%) Toluen Transformatorolja 1,1,1-Trikloretan Trikloroetylen Terpentin Vegetabilisk olja Vinylacetat Vatten Lacknafta Zinkklorid 359

131 3.4 Kabelskyddssystem Tillbehör HelaGuard Gängstandard Metrisk gänga Standardgänga enligt EN60423 Gängstorlek Extern gänga utvändig (mm) Intern gänga invändig (mm) Topp (mm) M12 12,0 10,4 1,5 M16 16,0 11,4 1,5 M20 20,0 18,4 1,5 M25 25,0 23,4 1,5 M32 32,0 30,4 1,5 M40 40,0 38,4 1,5 M50 50,0 48,5 1,5 M63 63,0 61,4 1,5 M75 75,0 73,4 1,5 PG gänga Standardgänga enligt DIN40430 Gängstorlek Extern gänga utvändig (mm) Intern gänga invändig (mm) Topp (mm) PG7 12,0 11,3 1,27 PG9 15,2 13,9 1,41 PG11 18,6 17,3 1,41 PG13,5 20,4 19,1 1,41 PG16 22,5 21,2 1,41 PG21 28,3 26,8 1,59 PG29 37,0 35,5 1,59 PG36 47,0 45,5 1,59 PG42 54,0 52,5 1,59 PG48 59,3 57,8 1,

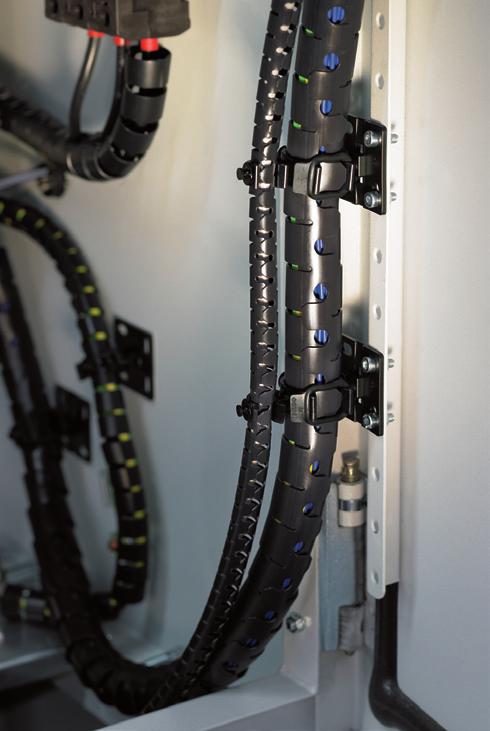

132 Kabelskyddssystem Flexibel korrugerad slang 3.5 Kabelskydd, : PA6, UL94V0 Helawrap HWPA-V0 Helawrap HWPAV0 används för att bunta och skydda kablar och ledningar, särskilt i områden med vibrationer och rörelser. På grund av dess flamskyddande tillsatser är Helawrap HWPAV0 att föredra i områden där brandskydd är viktigt. Idealisk lösning för buntning, skydd, uppsamling och fixering av kablar Snabb och enkel att applicera Självsläckande enligt med UL94 V0 Mycket bra nötningsskydd Speciell profil möjliggör förgreningar av kabel när som helst Enkel att ta bort och återanvändas Appliceringsverkt ingår Helawrap i Polypropylene (PP) finns i vår Produktkatalog. HWPAV0 är lämplig för tillämpningar som kräver hög slitstyrka och brandskydd. Polyamid 6 V0 (PA6V0) -40 C till +90 C (+120 C korta stunder) Brännbarhetsklass UL94 V0 Godkännanden NF F Bunt max Färg Rullängd Verktyg Art-nr HWPAV08 9 Svart (BK) 25 m HAT HWPAV Svart (BK) 25 m HAT HWPAV Svart (BK) 25 m HAT HWPAV Svart (BK) 25 m HAT HWPAV Svart (BK) 25 m HAT Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

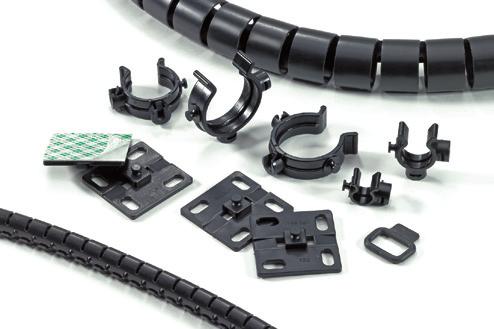

133 3.5 Kabelskyddssystem Flexibel korrugerad slang Tillbehör för att hålla Helawrap öppet kabelskydd HWClips Helawrap hållare och fästplattor kan länka ihop en kedja av kabelbuntar i samband med att du skyddar och fixerar kablar på industriella maskiner. De kan också användas i apparatskåp, speciellt vid luckan där rörelse utförs. Tillbehören till Helawrap används också för att fixera kabelbuntar i hem och kontor. Fästen till Helawrap flexibelt och effektivt Passa väl runt kabeln Varje fäste kan vara sammanfogade med monteringsplattan eller andra fästen av vilken storlek som helst Fästet kan rotera fritt Lätt frigöras och återanvändas Monteringsplattor fastsatta med skruvar, buntband eller lim Helawrap tillbehörsset för buntning, fixering och skydd av många olika typer av kabeldragning. Temp. område Brännbarhetsklass Polyamid 6.6 slag-, värmetålig, (PA66HIRHS) -40 C till +105 C UL94 HB Flexibel polyvinylklorid, kadmiumfri (PVC) -35 C till +85 C UL94 V2 Flera hållare kan sättas ihop. Hållarna snurrar fritt. För säkert fäste, kan R1 ögla användas (endast för HWClip25 och HWClip30). Helawrapstorlek Matrl. Färg Art-nr HWCLIP08 8 PA66HIRHS Svart (BK) HWCLIP16 16 PA66HIRHS Svart (BK) HWCLIP20 20 PA66HIRHS Svart (BK) HWCLIP25 25 PA66HIRHS Svart (BK) R1 25, 30 PVC Svart (BK) HWCLIP30 30 PA66HIRHS Svart (BK) Med reservation för tekniska ändringar. HWBase Lim Färg Art-nr HWBASE - Svart (BK) HWBASEA Akryl med bas av polyuretanskum Svart (BK) Med reservation för tekniska ändringar. Helawrap HWBase/HWBaseA 362

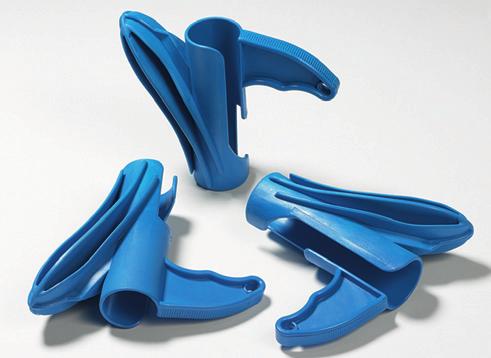

134 Kabelskyddssystem Flexibel korrugerad slang 3.5 Appliceringsverktyg för Helawrap kabelskydd HAT Verktyg Bunta kabeln snabbt och enkelt Glider smidigt och säkert genom skyddet Lätt införande av kabeln Appliceringsverktyget HAT finns för varje storlek av Helawrap. Färg innehåll E-nr Art-nr HAT8 Blå (BU) 10 st HAT16 Blå (BU) 10 st HAT20 Blå (BU) 10 st HAT25 Blå (BU) 10 st HAT30 Blå (BU) 10 st Med reservation för tekniska ändringar. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

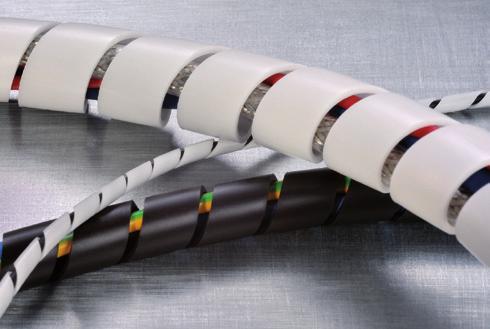

135 3.5 Kabelskyddssystem Flexibel korrugerad slang Spiralskydd i polyetylen för utökat flamskydd SBPEFR SBEFR kabelspiral används i område där brandskydd är av större vikt, exempelvis fordonsindustri ock elektrisk industri. Organiserar och skyddar kablar och slangar Självsläckande enligt UL94 V2 Lämplig för eftermontering Kablar kan dras ut ut när som helst Brett utbud av diametrar och färger Kabelspiral SBPEFR finns tillgänglig i en stor bredd av diametrar och i färgerna svart och vitt. Kabelspiraler i standard Polyetylen finns i vår Produktkatalog. Brännbarhetsklass Polyetylen (PEFR), flamhämmande -60 C till +80 C (+120 C korta stunder) UL94 V2, FMVSS 302 B SBPEFR1.5 SBPEFR4 SBPEFR9 SBPEFR16 Väggtjockl (WT) Toppavst. (P) Bunt min Bunt max Färg Rullängd Art-nr 1,5 0,8 6,0 1,6 8 Svart (BK) 30 m ,5 0,8 6,0 1,6 8 Vit (WH) 30 m ,0 7, Svart (BK) 30 m ,0 7, Vit (WH) 30 m ,4 12, Svart (BK) 30 m ,4 12, Vit (WH) 30 m ,6 16, Svart (BK) 30 m ,6 16, Vit (WH) 30 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

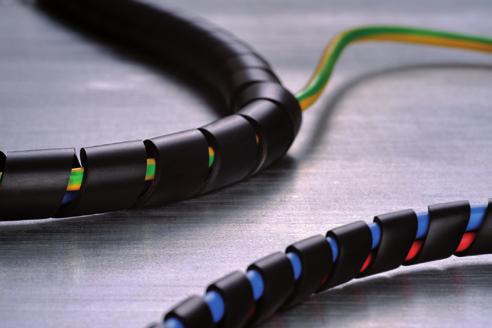

136 Kabelskyddssystem Flexibel korrugerad slang 3.5 Kabelspiral i polyetylen med UL94V0 klassificering SBPAV0 Kabelspiraler SBPAV0 används för att leda och förbinda kablar som behöver omfattande mekaniskt skydd i krävande applikationer, t ex inom publika miljöer, järnväg och flyg. I både kontrollpaneler och skåp där UL94 V0 är behövt. Organiserar och skyddar kablar och slangar Självsläckande enligt UL94 V2 Lämplig för eftermontering Kablar kan dras ut ut när som helst Brett utbud av diametrar och färger SBPAV0 Kabelspiral används där brandskydd är viktigt. Kabelspiraler i standard Polyamid 6 finns i vår Produktkatalog. Brännbarhetsklass Godkännanden Polyamid 6 V0 (PA6V0) -40 C till +90 C (+120 C korta stunder) UL94 V0 NF F , UL-Recognized Väggtjockl (WT) Toppavst. (P) Bunt min Bunt max Färg Rullängd Art-nr SBPAV01.5 1,5 0,4 6,0 1,6 8 Svart (BK) 30 m SBPAV04 4 0,6 7, Svart (BK) 30 m SBPAV09 9 1,0 12, Svart (BK) 30 m SBPAV ,2 16, Svart (BK) 30 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

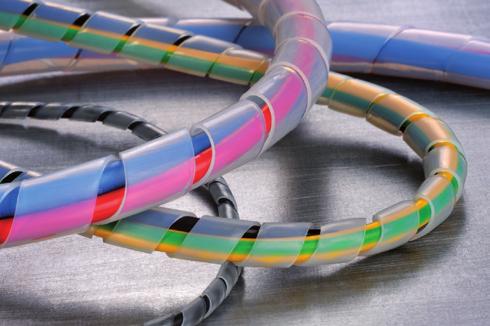

137 3.5 Kabelskyddssystem Flexibel korrugerad slang Kabelspiral i PTFE för extra skydd SBPTFE När ett högklassat skydd krävs, som ger skydd mot kemiska ämnen och extrema temperaturer, rekommnderas SBPTFE. Självsläckande enligt UL94 V2 Organiserar och skyddar kablar och slangar Mycket bra skydd mot nötning Lämplig för eftermontering Kablar kan dras ut när som helst Brett utbud av diametrar och färger Kabelspiral SBTFE - idealisk vid extrema förhållanden. Brännbarhetsklass Polytetrafluoroetylen (PTFE) -60 C till +260 C (+35 C korta stunder) UL94 V0 Väggtjockl (WT) Toppavst. (P) Bunt min Bunt max Färg Rullängd Art-nr SBPTFE1.5 1,5 0,5 6,0 1,6 8 Naturell (NA) 5 m SBPTFE4 4 0,7 7, Naturell (NA) 5 m SBPTFE9 9 1,0 12, Naturell (NA) 5 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

138 Kabelskyddssystem Flexibel korrugerad slang 3.5 Spiralskydd i polypropylen för hög motståndskraft mot oljor, smal SPS Polypropelen är oljeresistent och används att skydda ledningar och kablar fordon och petrokemisk industri såväl som i annan tyngre industri. Tjocka väggar och mycket robust Utmärkt skydd mot mekanisk påfrestning Mycket hög slitstyrka Mycket bra motstånd mot oljor Finns i diameter upp till 50 mm Idealisk för större kabel buntar Spiralslang SPS är robust och erbjuder gott skydd mot oljor. Brännbarhetsklass Polypropylen (PP) -30 C till +100 C UL94 HB SPS-typ (smal spiral) Inner (ID) Toppavst. (P) Bunt max Längd (L) Färg Art-nr SPS , m Svart (BK) SPS , m Svart (BK) SPS , m Svart (BK) SPS , m Svart (BK) SPS , m Svart (BK) SPS , m Svart (BK) SPS , m Svart (BK) SPS , m Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

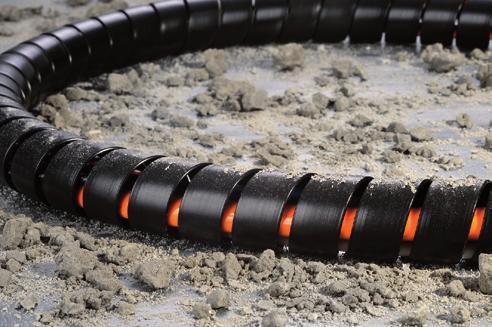

139 3.5 Kabelskyddssystem Flexibel korrugerad slang Spiralskydd i polypropylen för hög motståndskraft mot oljor, bred SPF Vi rekommenderar användning av SPF överallt där högt nötningsskydd och en stabil kabelinförsel är viktigt. SPF passar för vindindustri, industrianläggningar och inom petrokemisk industri. Tjocka väggar och mycket robust Utmärkt skydd mot mekanisk påfrestning Mycket hög nötningsbeständighet Mycket god motståndskraft mot oljor Finns i diametrar upp till 50 mm Idealisk för större kabelbuntar SPF Kabelspiraler - väldigt robusta och nötningshärdiga. Brännbarhetsklass Polypropylen (PP) -30 C till +100 C UL94 HB SPF-typ (bred spiral). Inner (ID) Toppavst. (P) Bunt max Längd (L) Färg Art-nr SPF ,0 m Svart (BK) SPF ,0 m Svart (BK) SPF ,0 m Svart (BK) SPF ,0 m Svart (BK) SPF ,0 m Svart (BK) SPF ,0 m Svart (BK) SPF ,0 m Svart (BK) SPF ,0 m Svart (BK) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

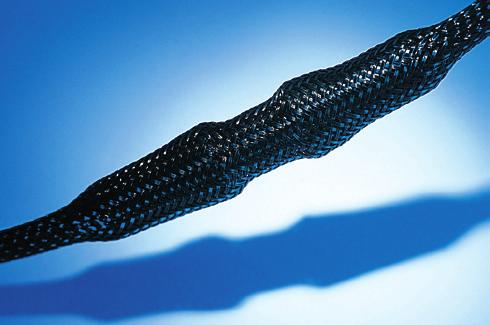

140 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Flätad standardskyddsstrumpa av polyester Helagaine HEGP Helagaine flätad skyddsstrumpa HEGP används inom skåbyggnation, fordonssektorn, maskinkonstruktion samt generella elapplikationer. Tillverkad av kraftigt polyamidgarn Utmärkt nötningsbeständighet Mycket flexibel God yttäckning Helagaine flätad skyddsstrumpa HEGP. Polyester (PET) För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida C till +150 C (+220 C korta stunder) Smältpunkt +250 C Brännbarhetsklass UL94 V2, FMVSS-302 Godkännanden DIN Bunt min Bunt max Färg Rullängd E-nr Art-nr HEGP Svart (BK) 200 m HEGP Svart (BK) 200 m HEGP Svart (BK) 200 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

141 3.6 Kabelskyddssystem Flätad skyddsstrumpa Flätad skyddstrumpa i polyester, större expansion Helagaine HEGPX Använd Helagaine HEGPX överallt där en hög expansionsradie behövs. Helagaine HEGPX är särskilt lämplig inom fordonssektorn, tågindustrin samt vid mindre elektriska applikationer. Tillverkad av robust polyester Mycket flexibel Expansionsförhållande 3:1 Lätt att applicera över oregelbundna former God nötningsbeständighet Helagaine HEGPX flätad skyddsstrumpa. För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida 382. Smältpunkt Brännbarhetsklass Godkännanden Polyester (PET) -50 C till +150 C (+220 C korta stunder) +250 C UL94 V2, FMVSS-302 DIN , UL-Recognized Bunt min Bunt max Färg Rullängd Art-nr HEGPX Svart (BK) 200 m HEGPX Svart (BK) 100 m HEGPX Svart (BK) 100 m HEGPX Svart (BK) 100 m HEGPX Svart (BK) 50 m HEGPX Svart (BK) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

142 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Flätad skyddsstrumpa i polyester, UL94V0 klassificerad Helagaine HEGPV0 Helagaine flätad skyddsstrumpa kan användas inom områden där ett högt skydd krävs mot brand såsom verktygsmaskiner, robotar och automatisk utrustning. HEGPAV0 är dessutom passande för rälsfordonstillverkning då den uppfyller DIN och NFF Tillverkad av robust polyester Självsläckande enligt UL94 V0 för bättre brandskydd Mycket flexibel God slitstyrka God yttäckning Helagaine flätad skyddsstrumpa HEGPV0. För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida 382. Smältpunkt Brännbarhetsklass Godkännanden Polyester (PBT) -50 C till +150 C (+200 C korta stunder) +225 C UL94 V0, FMVSS-302 CEN/TS : 2009, DIN , NF F Bunt min Bunt max Färg Vikt Rullängd Art-nr HEGPV Svart med vit rand (BKIDWH) 0,6 kg 100 m HEGPV Svart med vit rand (BKIDWH) 0,75 kg 100 m HEGPV Svart med vit rand (BKIDWH) 0,9 kg 100 m HEGPV Svart med vit rand (BKIDWH) 0,7 kg 50 m HEGPV Svart med vit rand (BKIDWH) 0,8 kg 50 m HEGPV Svart med vit rand (BKIDWH) 1,1 kg 50 m HEGPV Svart med vit rand (BKIDWH) 1,8 kg 50 m HEGPV Svart med vit rand (BKIDWH) 2,6 kg 50 m HEGPV Svart med vit rand (BKIDWH) 2,2 kg 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

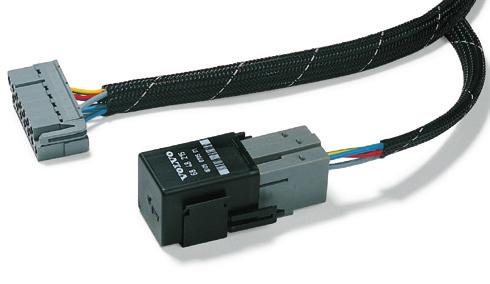

143 3.6 Kabelskyddssystem Flätad skyddsstrumpa Flätad skyddsstrumpa i polyester, töjningsförhållande 3:1, UL94V0 klassificerad Helagaine HEGPV0X Helagaine flätad skyddsstrumpa HEGPV0X är idealisk för fordonsoch rälsindustri såväl som för kabelskydd, maskinverktyg, robotar och automationsutrustning. HEGPV0X erbjuder enastående skydd för exempelvis maskinverktyg, robotar och automation. HEGPV0X har med framgång testats jämtemot DIN och NF F och kan användas i järnvägsapplikationer. Tillverkad av robust polyester Självsläckande enligt UL94 V0 för bättre brandskydd Mycket flexibel Expansionsförhållande 3:1 Lätt att applicera över oregelbundna former God nötningsbeständighet För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida 382. Helagaine flamhämmande flätad skyddsstrumpa UL94 V0. Smältpunkt Brännbarhetsklass Godkännanden Polyester (PBT) -50 C till +150 C (+200 C korta stunder) +225 C UL94 V0, FMVSS-302 DIN , NF F , UL-Recognized Bunt min Bunt max Färg Rullängd Art-nr HEGPV0X Svart med vit rand (BKIDWH) 200 m HEGPV0X Svart med vit rand (BKIDWH) 200 m HEGPV0X Svart med vit rand (BKIDWH) 100 m HEGPV0X Svart med vit rand (BKIDWH) 100 m HEGPV0X Svart med vit rand (BKIDWH) 100 m HEGPV0X Svart med vit rand (BKIDWH) 50 m HEGPV0X Svart med vit rand (BKIDWH) 50 m HEGPV0X Svart med vit rand (BKIDWH) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

144 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Flätad skyddsstrumpa i polyamid för utmärkt nötningsskydd Helagaine HEGPA66 Helagaine flätad skyddsstrumpa HEGPA66 är idealisk för fordonsindustri såväl som för kabelskydd, maskinverktyg, robotar och automationsutrustning. Tillverkad av kraftigt polyamidgarn Utmärkt nötningsbeständighet Mycket flexibel Lätt att applicera över oregelbundna former God hög yttäckning Helagaine HEGPA66 flätad strumap är tillverkad i Polyamid 6.6 och erbjuder utmärkt nötbeständighet. Polyamid 6.6 (PA66) För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida C till +150 C (+200 C korta stunder) Smältpunkt +255 C Brännbarhetsklass UL94 V2, FMVSS-302 Godkännanden DIN , NF F Bunt min Bunt max Färg Rullängd Art-nr HEGPA Svart (BK) 200 m HEGPA Svart (BK) 100 m HEGPA Svart (BK) 100 m HEGPA Svart (BK) 100 m HEGPA Svart (BK) 100 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m HEGPA Svart (BK) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

145 3.6 Kabelskyddssystem Flätad skyddsstrumpa Flätad skyddsstrumpa i polyester för reducering av oljud vid vibrationer Helagaine HEGSAS Helagaine flätad skyddsstrumpa HEGSAS används primärt inom fordonsindustri eller där vibrationsljud skall elimineras. Helagaine kan levereras i förklippta längder mot förfrågan. För ljudreducering Tillverkad av robust polyester Mycket flexibel Expansionstakt på 3:1 Lätt att applicera över oregelbundna former på grund av Hög yttäckning God nötningsbeständighet Med sin speciella garnstruktur, är Helagaine HEGSAS mycket effektiv för att minska vibrationsbuller. För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida 382. Smältpunkt Brännbarhetsklass Polyester (PET) -50 C till +150 C (+200 C korta stunder) ca +260 C FMVSS-302 Bunt min Bunt max Färg Rullängd Art-nr HEGSAS Svart (BK) 200 m HEGSAS Svart (BK) 200 m HEGSAS Svart (BK) 100 m HEGSAS Svart (BK) 100 m HEGSAS Svart (BK) 50 m HEGSAS Svart (BK) 50 m HEGSAS Svart (BK) 25 m HEGSAS Svart (BK) 25 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

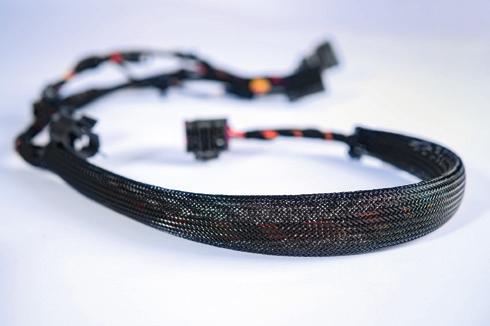

146 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Lättviktig flätad skyddsstrumpa i polyester Helagaine HEGPL Helagaine HEGPL används huvudsakligen i fordonsinteriörer, motorutrymmen, fordonschassis. Tillverkad av robust polyester Mycket flexibel Expansionsförhållande 3:1 Lätt att applicera över oregelbundna former God nötningsbeständighet HelaGaine flätad skyddsstrumpa HEGPL. För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida 382. Smältpunkt Brännbarhetsklass Polyester (PET) -50 C till +150 C (+220 C korta stunder) +250 C UL94 V2, FMVSS 302 B Bunt min Bunt max Färg Rullängd Art-nr HEGPL Svart (BK) m HEGPL Svart (BK) 400 m HEGPL Svart (BK) 300 m HEGPL Svart (BK) 300 m HEGPL Svart (BK) 200 m HEGPL Svart (BK) 150 m HEGPL Svart (BK) 150 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

147 3.6 Kabelskyddssystem Flätad skyddsstrumpa Meta-aramid flätad skyddsstrumpa Helagaine HEGMAN och HEGMANWO Helagaine HEGMAN och HEGMANWO är designad för applikationer som kräver mekaniskt skydd vid höga temperaturer såsom aeronautiska, flyg, militära, räls- och skeppsbyggnadsindustrier. Tillverkad av icke brännbart meta-aramid Extremt flexibel Hög expansion för enkel installation över långa längder Optimalt mekaniskt skydd för kablage Motstår de mest stränga miljöer Överlägset skydd mot nötning, flammor och höga temperaturer Mycket resistent mot strålning och vätskor Helagaine HEGMAN och HEGMANWO finns i många olika storlekar. Smältpunkt Brännbarhetsklass Polyaramid Polymetaphenylen Isophthalamid (NOMEX) +240 C Smälter inte / Förkolnar över +370 C UL94 V0 (Råmaterial), UL224 VW1 Till hemsidan! Beskrivning enligt EN6049 Bunt min Bunt max Färg Rullängd Art-nr HEGMAN-02 EN Grön (GN) 100 m HEGMAN-04 EN Grön (GN) 100 m HEGMAN-06 EN Grön (GN) 100 m HEGMAN-08 EN Grön (GN) 50 m HEGMAN-10 EN Grön (GN) 50 m HEGMAN-15 EN Grön (GN) 50 m HEGMAN-20 EN Grön (GN) 50 m HEGMAN-25 EN Grön (GN) 50 m HEGMAN-30 EN Grön (GN) 50 m Klipps i önskad längd. NOMEX är ett registrerat varumärke av DuPont. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Beskrivning enligt EN6049 Bunt min Bunt max Färg Rullängd Art-nr HEGMANWO-02 EN Grön (GN) 100 m HEGMANWO-04 EN Grön (GN) 100 m HEGMANWO-06 EN Grön (GN) 100 m HEGMANWO-08 EN Grön (GN) 50 m HEGMANWO-10 EN Grön (GN) 50 m HEGMANWO-15 EN Grön (GN) 50 m HEGMANWO-20 EN Grön (GN) 50 m HEGMANWO-25 EN Grön (GN) 50 m HEGMANWO-30 EN Grön (GN) 50 m Klipps i önskad längd. NOMEX är ett registrerat varumärke av DuPont. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

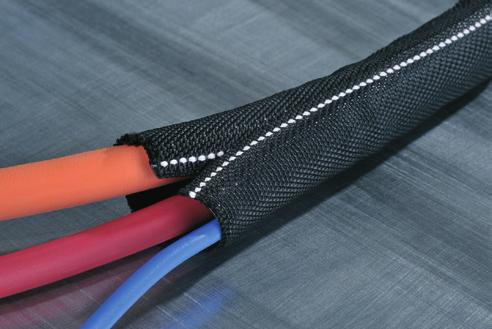

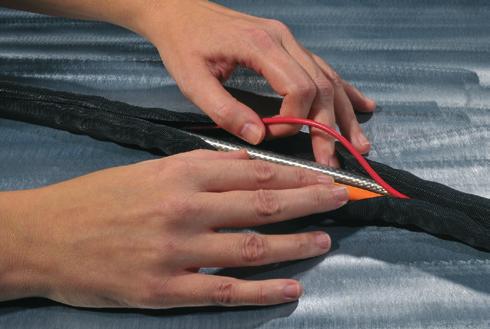

148 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Självförslutande skyddsstrumpa av polyester Helagaine Twist-In Helagaine Twist-In kan användas för många applikationer inom maskinbyggnad, elektronik och elektriska installationer. I de praktiska 2- och 5-metersförpackningarna används Twist-In som kabelskydd för PC, TV- och HiFi utrustning. Självförslutande skyddsstrumpa tillverkad av polyester Bra nötningsskydd Idealisk för eftermontering Mycket enkel, snabb montering och demontering Snabb och enkel tillgång för inspektion, underhåll och montering Liten mängd storlekar täcker ett brett behov Helagaine Twist-In ger enkel åtkomst till kablar och ledningar för inspektion, underhåll och montering. För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida 382. Smältpunkt Brännbarhetsklass Polyester (PET) -70 C till +125 C +255 C FMVSS-302, Självslocknande Till hemsidan! Bunt min Bunt max Färg Rullängd E-nr Art-nr Twist-In Svart (BK) 150 m Twist-In Svart (BK) 100 m Twist-In Svart (BK) 50 m Twist-In Svart (BK) 25 m Twist-In Svart (BK) 25 m Twist-In Svart (BK) 15 m Twist-In Svart (BK) 15 m Twist-In Svart (BK) 15 m Twist-In Svart (BK) 15 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

149 3.6 Kabelskyddssystem Flätad skyddsstrumpa Självförslutande strumpa i polyester, flamhämmande Helagaine Twist-In-FR Helagaine Twist-In FR kan användas i områden där det är viktigt med brandskydd som järnväg, aerospace och skeppsbyggen. Självförslutande skyddsstrumpa tillverkad av polyester Bra brandskydd Idealisk för eftermontering Mycket enkel, snabb montering och demontering Snabb och enkel tillgång för inspektion, underhåll och montering Liten mängd storlekar täcker ett brett behov Helagaine Twist-In-FR med det vita identifikationsgarnet. För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida 382. Polyester (PET) -50 C till +125 C Smältpunkt +240 C Brännbarhetsklass FMVSS-302, Självslocknande Godkännanden NF F Till hemsidan! Bunt min Bunt max Färg Rullängd Art-nr Twist-In-FR Svart med vit rand (BKIDWH) 150 m Twist-In-FR Svart med vit rand (BKIDWH) 100 m Twist-In-FR Svart med vit rand (BKIDWH) 50 m Twist-In-FR Svart med vit rand (BKIDWH) 25 m Twist-In-FR Svart med vit rand (BKIDWH) 25 m Twist-In-FR Svart med vit rand (BKIDWH) 15 m Twist-In-FR Svart med vit rand (BKIDWH) 15 m Twist-In-FR Svart med vit rand (BKIDWH) 15 m Twist-In-FR Svart med vit rand (BKIDWH) 15 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

150 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Återförslutbar skyddsslang för skydd av redan anslutna kablar HELAHOOK Helahook används i industriella maskiner, elektrisk apparatur, skeppsbyggen, rälsfordon samt inom flygindustrin. Helahook används även i bilar och kommersiella fordon. Den är en perfekt lösning för olika evenemangsorganisationer och varhelst där man behöver återanvända produkten flertalet gånger. Återförslutningsbart kabelskydd av polyester Mycket elastisk, sitter tätt omkring kablarna Kardorrefäste gör det lätt att öppna och stänga God nötningsbeständighet Helahook skyddsstrumpa ger flexibelt skydd och kan återanvändas flertalet gånger. Polyester (PET) -50 C till +150 C kontinuerligt Brännbarhetsklass UL94 V2, FMVSS-302 Godkännanden NF F Till hemsidan! Bunt min Bunt max Färg Rullängd Art-nr HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

151 3.6 Kabelskyddssystem Flätad skyddsstrumpa Flätad skyddsstrumpa för elektromagnetiskt skydd Helagaine HEGEMIP Helagaine HEGEMIP flätad skyddstrumpa används för att skydda känslig elektronik i t ex stora elektriska maskiner, radioutrustning och elektroniska delar i fordon. Utmärkt elektromagnetisk skydd Extremt flexibel, utbyggbar och lätt att applicera Självsläckande enligt UL94 V0 Överlägset skydd mot nötning Inga veck eller revor, även vid böjning av strumpan 90 Särskilt lämplig för applikationer med begränsat utrymme eller som kräver rörelse Den inre medföljande slangen skyddar strumpan från deformation och gör det lätt att införande av kablar Uppfyller kraven i IEC CISPR25 för radiostörningar i fordon, båtar och motorer Helagaine HEGEMIP flätad skyddstrumpa: pålitligt skydd mot elektromagnetisk strålning. Polyester (halogenfri), Tennöverdragen koppar (TNCU) -40 C till +175 C (+200 C korta stunder) EMC krav 10 KHz till 1 GHz enligt CISPR25 (DIN VDE ) Brännbarhetsklass UL94 V2, FMVSS-302 Godkännanden NF F Inner (ID) Bunt min Bunt max Färg Vikt Rullängd Art-nr HEGEMIP Tenn-färgad och svart (TCBK) 21,5 g/m 100 m HEGEMIP Tenn-färgad och svart (TCBK) 28,5 g/m 100 m HEGEMIP Tenn-färgad och svart (TCBK) 26,5 g/m 100 m HEGEMIP Tenn-färgad och svart (TCBK) 43,5 g/m 50 m HEGEMIP Tenn-färgad och svart (TCBK) 48,0 g/m 50 m HEGEMIP Tenn-färgad och svart (TCBK) 58,0 g/m 100 m HEGEMIP Tenn-färgad och svart (TCBK) 72,5 g/m 100 m HEGEMIP Tenn-färgad och svart (TCBK) 78,6 g/m 50 m HEGEMIP Tenn-färgad och svart (TCBK) 100,0 g/m 50 m Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

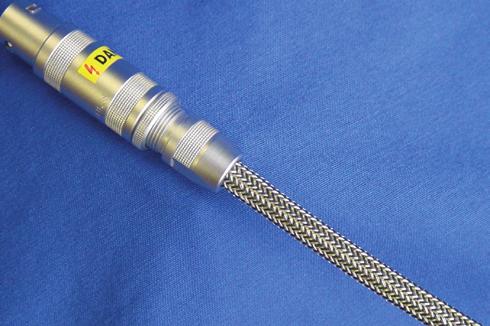

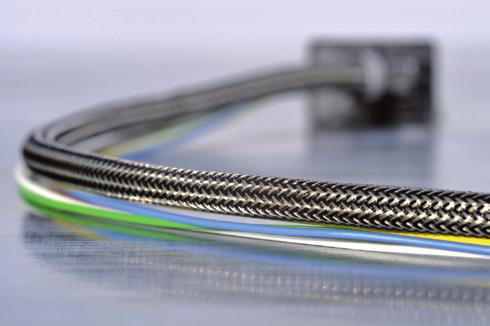

152 Kabelskyddssystem Flätad skyddsstrumpa 3.6 Helagaine flätad skyddstrumpa: pålitligt skydd mot elektromagnetisk strålning. Helagaine HEGEMIPV0 Helagaine HEGEMIPV0 flätad skyddstrumpa används för att skydda känslig elektronik inom industrier, där brandskydd är viktigt, så som t ex för kollektivtrafik, aerospace och inom militär industri. Utmärkt elektromagnetisk skydd Extremt flexibel, utbyggbar och lätt att applicera Självsläckande enligt UL94 V0 Överlägset skydd mot nötning Inga veck eller revor, även vid böjning av strumpan 90 Särskilt lämplig för applikationer med begränsat utrymme eller som kräver rörelse Den inre medföljande slangen skyddar strumpan från deformation och gör det lätt att införande av kablar Uppfyller kraven i IEC CISPR25 för radiostörningar i fordon, båtar och motorer Helagaine HEGEMIPV0 flätad skyddstrumpa är tillverkad av tennpläterad koppar och polyestergarn. Ger EMC-skydd. EMC krav Brännbarhetsklass Polyester (PBT), Tennöverdragen koppar (TNCU) -40 C till +175 C (+200 C korta stunder) 10 KHz till 1 GHz enligt CISPR25 (DIN VDE ) UL94 V0, FMVSS-302 Inner (ID) Bunt min Bunt max Färg Vikt Rullängd Art-nr HEGEMIPV Tenn-färgad och svart (TCBK) 21,5 g/m 100 m HEGEMIPV Tenn-färgad och svart (TCBK) 28,5 g/m 100 m HEGEMIPV Tenn-färgad och svart (TCBK) 26,5 g/m 100 m HEGEMIPV Tenn-färgad och svart (TCBK) 43,5 g/m 50 m HEGEMIPV Tenn-färgad och svart (TCBK) 48,0 g/m 50 m HEGEMIPV Tenn-färgad och svart (TCBK) 58,0 g/m 100 m HEGEMIPV Tenn-färgad och svart (TCBK) 72,5 g/m 100 m HEGEMIPV Tenn-färgad och svart (TCBK) 78,6 g/m 50 m HEGEMIPV Tenn-färgad och svart (TCBK) 100,0 g/m 50 m Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

153 3.6 Kabelskyddssystem Flätad skyddsstrumpa Helagaine HEGEMIP-HY skyddar mot elektromagnetisk störning i hybridbilar Helagaine HEGEMIP-HY Helagaine HEGEMIP-HY skyddar mot elektromagnetisk störning i hybridbilar. Utmärkt elektromagnetisk skydd Extremt flexibel, utbyggbar och lätt att applicera Självsläckande enligt UL94 V0 Överlägset skydd mot nötning Inga veck eller revor, även vid böjning av strumpan 90 Särskilt lämplig för applikationer med begränsat utrymme eller som kräver rörelse Den inre medföljande slangen skyddar strumpan från deformation och gör det lätt att införande av kablar Uppfyller kraven i IEC CISPR25 för radiostörningar i fordon, båtar och motorer HEGEMIP-HY Skyddstrumpa för elektromagnetisk störning i hybridbilar. Brännbarhetsklass Polyester (PET), Tennöverdragen koppar (TNCU) -40 C till +150 C UL94 V2, FMVSS-302 Inner (ID) Bunt min Bunt max Färg Vikt Rullängd Art-nr HEGEMIP-HY Silver (SR), Orange (OG) 72 g/m 100 m HEGEMIP-HY Silver (SR), Orange (OG) 101 g/m 100 m HEGEMIP-HY Silver (SR), Orange (OG) 120 g/m 100 m HEGEMIP-HY Silver (SR), Orange (OG) 180 g/m 50 m HEGEMIP-HY Silver (SR), Orange (OG) 193 g/m 50 m Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Värmekapverktyg HSG0 HSG0 handverktyg används för att klippa flätad skyddsstrumpa, rent och utan att den fransar sig. Lätt och robust Värms upp snabbt med knapptryckning och klipper snabbt Garnet smälter och smälter samman Ingen fransning av höljet HSG0 handverktyg klipper utan att den flätade skyddstrumpan fransar sig. Vikt Färg Art-nr HSG0 1,15 kg Blå (BU) Med reservation för tekniska ändringar

154 Kabelskyddssystem Kantskydd 3.7 Kabelskydd för skarpkantade passager Flexiform kantskydd Flexiform kantskydd används för att skydda ledningar som går genom skarpkantade passager. Mycket flexibel Enkelt och säkert tillämpas utan lim Åtsittande skena för effektivt skydd Flexiform i Polyetylen och Polyamid 6 finns i vår Produktkatalog. Optimalt skydd av kabel och ledningar vid plåtkanter. Polytetrafluoroetylen (PTFE) -60 C till +260 C kontinuerligt, (+350 C i 200 tim) Brännbarhetsklass UL94 V0 Godkännanden PAN 6480-A Godstjockl Bredd (W) Bredd (W2) Höjd (H) Höjd (H2) Färg innehåll G51TA 0,40-1,30 3,9 1,5 4,3 2,7 Naturell (NA) 3 m G51TB 1,30-2,10 4,6 2,4 4,3 2,7 Naturell (NA) 3 m G51TC 2,10-3,30 5,7 3,5 4,3 2,7 Naturell (NA) 3 m G51TD 3,30-4,80 8,4 5,1 6,2 4,3 Naturell (NA) 3 m G51TE 4,80-6,50 9,9 6,7 6,4 4,5 Naturell (NA) 3 m G51TF 6,50-8,10 11,4 8,3 6,8 4,8 Naturell (NA) 3 m G51TG 8,10-9,70 13,2 10,1 6,8 4,8 Naturell (NA) 3 m G51TH 9,70-12,90 16,4 13,2 6,8 4,8 Naturell (NA) 3 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Flexiform kantskydd är inte självhäftande och passar därför ej för ytterkanter. Art-nr För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen
