1 IQHeat OPC variabellista applikation 5.10 Innehållsförteckning 1 ALLMÄNT OPC-BENÄMNING PÅ FLERA VÄRMEKRETSAR FLÖDESBILD INSTÄLLNINGAR VÄRMEKRETS VÄRMEKRETS 1 TIDSSCHEMA INSTÄLLNINGAR TAPPVARMVATTEN LARMHANTERING KONTAKTINFORMATION ALFA LAVAL Ändrad: /15

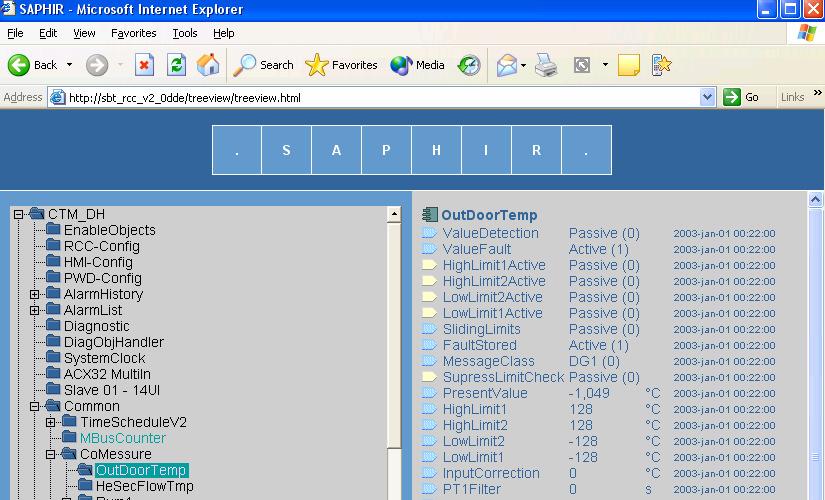

2 1 Allmänt Detta dokument beskriver namnen på de datavariabler som används av IQHeat (s.k. OPCtaggar). Dokumentets struktur är baserat på det web-gränssnitt som levereras tillsammans med IQHeat. För att koppla en OPC-klient mot IQHeat OPC-Server används den ipadress som tilldelats till IQHeat. Finns en WINS-server i nätverket kan enhetens namn användas istället för ipadressen. Namnet för IQHeat är SBT_RCC_V2_xxxx där xxxx är de 4:a sista siffrorna i MAC-adressen. För att kunna köra OPC skall drivrutinen RemoteOPC köras på det överordnade systemet (SCADA-Server). Drivrutinen kan laddas ner här: Namnet på OPC-Servern är OPCServerV2.COPCServerV2Server.1. IQHeat har en inbyggd OPC-klient som används under driftsättning/felsökning för att läsa data från OPC-Servern. OPC-klienten startas t.ex. så här: /treeview/treeview.html Ändrad: /15

3 2 OPC-benämning på flera värmekretsar Detta dokument beskriver OPC-taggar för Värmekrets1. OPC-taggar för värmekrets 2 är uppbyggd på samma struktur men med följande skillnad. Värmekrets Gruppnamn Förkortning Värmekrets1 Heat He Värmekrets2 Vent Ve Exempel, OPC-tag för att presentera driftläge, Värmekrets OPC-tag Värmekrets1, driftläge Heat.PresentStage Värmekrets2, driftläge Vent.PresentStage Exempel, OPC-tag för att presentera framledningstemperatur. Värmekrets OPC-tag Värmekrets1, framledning Common.HeSecFlowTmp Värmekrets2, framledning Common.VeSecFlowTmp Exempel, OPC-tag för att presentera öppningsgrad på ventil. Värmekrets OPC-tag Värmekrets1, ventil öppningsgrad Heat.HeCtrlFM.HeVlvPos.PresentValue Värmekrets2, ventil öppningsgrad Vent.VeCtrlFM.VeVlvPos.PresentValue Ändrad: /15

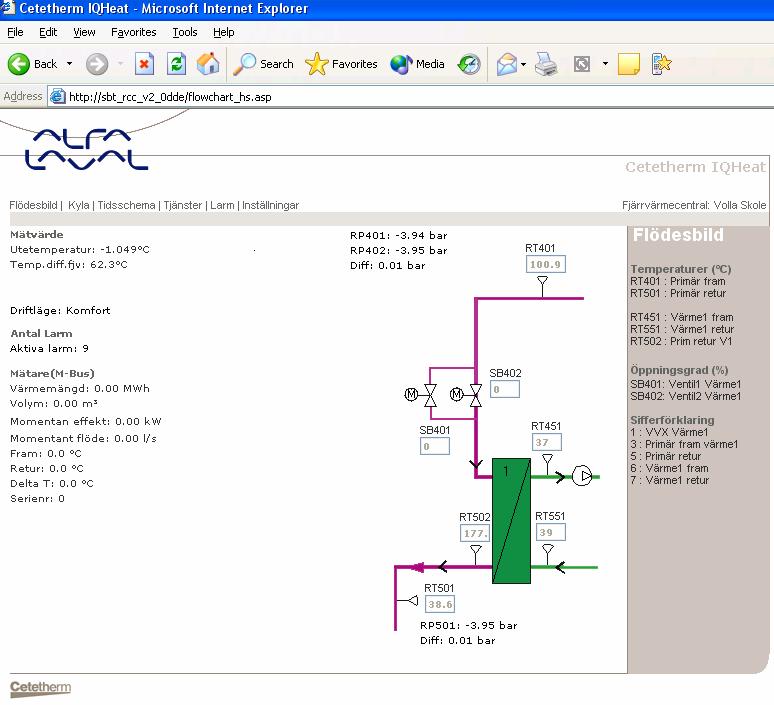

4 3 Flödesbild Ändrad: /15

5 Förklaring OPC-Group OPC-item Mätvärde Utetemperatur Common.CoMessure.OutDoorTemp PresentValue Temp.diff.fjv, Skillnaden mellan Common.CoMessure.dT500 PresentValue fjärrvärme fram och retur. RP401, Tryck innan filter Common.Referens1 PresentValue RP402, Tryck efter filter Common.Referens2 PresentValue Diff (RP401-RP402), Difftryck över Common.CoMessure.dP400 PresentValue filter. RP501, Tryck fjärrvärme retur Common.Referens3 PresentValue Diff (RP401-RP501), Difftryck över Common.CoMessure.dP500 PresentValue hela fjärrvärmecentralen. Antal Larm Indikation om det finns larm. AlarmList.AlarmList01 EventState (0=Inga larm, 1=Det finns larm.) Fjärrvärme (Mätare 1) Värmemängd ackumulerad (kwh) Common.MBusCounter Energy:Value Volym ackumulerad (m3) Common. MBusCounter Volume:Value Momentan effekt (kw) Common.MBusCounter Power:Value Momentant flöde (l/s) Common. MBusCounter Flow:Value RT401 : Primär fram Common.MBusCounter FlowT:Value RT501 : Primär retur Common. MBusCounter ReturnT:Value Delta T Ej tillgänglig via OPC. Serienr (M-Bus mätarens serienr.) Common. MBusCounter DeviceID (0 innebär att M-Bus kommunikationen ej fungerar). Fjärrvärme (Mätare 2) Används endast i centraler med 2 st värmemätare. Värmemängd ackumulerad (kwh) Common.CoMBusCool Energy:Value Volym ackumulerad (m3) Common. CoMBusCool Volume:Value Momentan effekt (kw) Common.CoMBusCool Power:Value Momentant flöde (l/s) Common. CoMBusCool Flow:Value RT401 : Primär fram Common.CoMBusCool FlowT:Value RT501 : Primär retur Common. CoMBusCool ReturnT:Value Delta T Ej tillgänglig via OPC. Serienr (M-Bus mätarens serienr.) Common. CoMBusCool DeviceID (0 innebär att M-Bus kommunikationen ej fungerar). Tappvarmvatten RT401 : Varmvatten Common.CoMessure.HwFlowTmp PresentValue RT501 : VVC Common.CoMessure.VVC PresentValue SB411: Varmvatten DHW.HwFM.HwCtrlFM.HwVlvPos PresentValue Pump VVC (on/off) DHW.HwFM.HwPmpFM.HwPmp PresentStage: 0-av, 1-på Ändrad: /15

6 Värme1 RT451 : Värme1 fram ( C) Common.CoMessure.HeSecFlowTmp PresentValue RT551 : Värme1 retur ( C) Common.CoMessure.HeSecRetTmp PresentValue RT502 : Prim retur Värme1 ( C) Common.CoMessure.HePrimRetTmp PresentValue SB401: Ventil 1 (%) Heat.HeCtrlFM.HeVlvPos PresentValue SB402: Ventil 2, sekvens (%) Heat.HeCtrlFM.HeVlvPosSeq PresentValue Driftläge, Värme1 Heat PresentStage: off/standby/reduced/co mfort/fixed Värme2 RT451 : Värme2 fram ( C) Common.CoMessure.VeSecFlowTmp PresentValue RT551 : Värme2 retur ( C) Common.CoMessure.VeSecRetTmp PresentValue RT502 : Prim retur Värme2 ( C) Common.CoMessure.VePrimRetTmp PresentValue SB401: Ventil 1 (%) Vent.VeCtrlFM.VeVlvPos PresentValue SB402: Ventil 2, sekvens (%) Vent.VeCtrlFM.VeVlvPosSeq PresentValue Driftläge, Värme2 Vent PresentStage: off/standby/reduced/co mfort/fixed Ändrad: /15

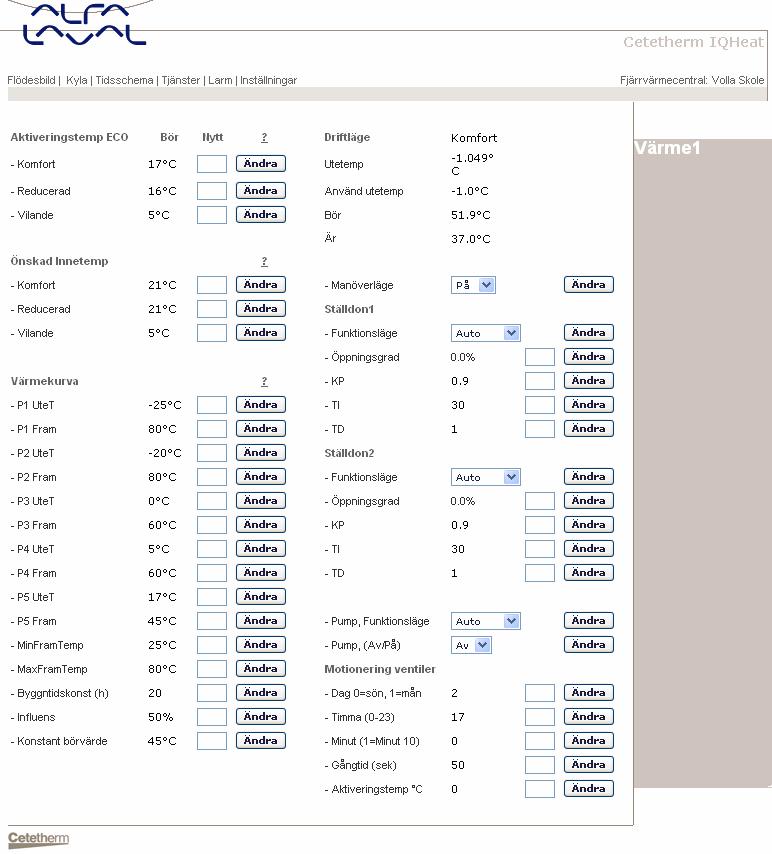

7 4 Inställningar värmekrets 1 Förklaring OPC-Group OPC-item Aktiveringstemp ECO Komfort Heat.HeEcoFM.HeEcoSPCmft BasicSetpoint Ändrad: /15

8 Reducerad Heat.HeEcoFM.HeEcoSPRed BasicSetpoint Vilande Heat.HeEcoFM.HeEcoSPStby BasicSetpoint Önskad innetemp Komfort Heat.HeCrv.HeCrvStpCmft BasicSetpoint Reducerad Heat.HeCrv.HeCrvStpRed BasicSetpoint Vilande Heat.HeCrv.HeCrvStpStby BasicSetpoint Värmekurva P1 UteT Heat.HeCrv.HeCrvClcCLC x2 P1 Fram Heat.HeCrv.HeCrvClcCLC y2 P2 UteT Heat.HeCrv.HeCrvClcCLC x3 P2 Fram Heat.HeCrv.HeCrvClcCLC y3 P3 UteT Heat.HeCrv.HeCrvClcCLC x4 P3 Fram Heat.HeCrv.HeCrvClcCLC y4 P4 UteT Heat.HeCrv.HeCrvClcCLC x5 P4 Fram Heat.HeCrv.HeCrvClcCLC y5 P5 UteT Heat.HeCrv.HeCrvClcCLC x6 P5 Fram Heat.HeCrv.HeCrvClcCLC y6 MinFramTemp Heat.HeCrvClcMin SetPoint MaxFramTemp Heat.HeCrvClcMax SetPoint Byggntidskonst(h) Heat.HeEcoFM.HeBldTmConst BasicSetpoint Influens (%) Heat.HeEcoFM.HeEcoInfl BasicSetpoint Konstant börvärde ( C) Heat.HeCrv.HeCrvStpConst BasicSetpoint Driftläge Heat PresentStage: off/standby/reduced/comf ort/fixed Utetemp Common.CoMessure.OutDoorTemp PresentValue Använd utetemp Heat.HeEcoFM.HeOutTmpUsed PresentValue Bör Heat.HeCtrlFM.HeCtrl Setpoint Är Heat.HeCtrlFM.HeCtrl PresentValue Manöverläge, läsa Heat.HeEcoFM.HeEcoType PresentStage Manöverläge, skriva Heat.HeEcoFM.HeEcoType SetpointStage 0 av, 1 på, 2 Eco (pumpstopp) Ställdon 1 Funktionsläge Heat.HeCtrlFM.HeVlvPos UserAccess: 0=Manuell, 1 = Auto Öppningsgrad (läsa) Heat.HeCtrlFM.HeVlvPos PresentValue Öppningsgrad (skriva) Heat.HeCtrlFM.HeVlvPos Setpoint KP (Förstärkning) Heat.HeCtrlFM.HeCtrl ProportionalFactor TI (Integreringstid) Heat.HeCtrlFM.HeCtrl IntegralFactor TD (derivata) Heat.HeCtrlFM.HeCtrl DifferentialFactor Ställdon 2 (sekvens) Funktionsläge Heat.HeCtrlFM.HeVlvPosSeq PresentValue Öppningsgrad Heat.HeCtrlFM.HeVlvPosSeq Setpoint KP (Förstärkning) Heat.HeCtrlFM.HeCtrlSeq ProportionalFactor TI (Integreringstid) Heat.HeCtrlFM.HeCtrlSeq IntegralFactor TD (derivata) Heat.HeCtrlFM.HeCtrlSeq DifferentialFactor Reglering Pumpar Pump, Funktionsläge Heat.HePmpFM.HePmp UserAccess: 0=Manuell, Ändrad: /15

9 1 = Auto Pump (Av/På) Heat.HePmpFM.HePmp PresentStage: 0 av, 1 på Motionering ventiler Dag (0=sön, 1=mån) Heat.HeCtrlFM.HeVlvJogDay SetPoint (0=sön, 1=mån 6=lör) Timma (0-23) Heat.HeCtrlFM.HeVlvJogHour SetPoint (0-23) Minut (1=Minut 10) Heat.HeCtrlFM.HeVlvJogMin SetPoint (0=Minut 0, 1=minut 10, 2=minut 20, 5=minut 50) Gångtid (sek) Heat.HeCtrlFM.HeVlvJogRun SetPoint Aktiveringstemp Heat.HeCtrlFM.HeVlvTmpLim SetPoint. För värme måste utetemperaturen vara över detta värde om vi ska ha funktionen igång. Default 40grC (dvs avstängd motionering). Ändrad: /15

10 5 Värmekrets 1 Tidsschema Mats Bäckström Ändrad: /15

11 Förklaring OPC-Group OPC-item Dygnschema 1 Status (aktivera schema) Heat.HeTimePlanFM.DayPlan01 Valid: 0 = aktiv 1 = inaktiv Läge Heat.HeTimePlanFM.DayPlan01 Stage: 0 = av 1 = vilande 2 = reducerad 3 = komfort 4 = konstant Start timma Heat.HeTimePlanFM.DayPlan01 Hour: 0-23 Start minut Heat.HeTimePlanFM.DayPlan01 Minute: 0-59 Dygnschema 2 Heat.HeTimePlanFM.DayPlan02 Se dygnschema 1. Dygnschema 3 Heat.HeTimePlanFM.DayPlan03 Se dygnschema 1. Dygnschema 4 Heat.HeTimePlanFM.DayPlan04 Se dygnschema 1. Veckoschema 1 Status (aktivera schema) Heat.HeTimePlanFM.WeekPlan01 Valid: 0 = aktiv 1 = inaktiv Läge Heat.HeTimePlanFM.WeekPlan01 Stage: 0 = av 1 = vilande 2 = reducerad 3 = komfort 4 = konstant Start dag Heat.HeTimePlanFM.WeekPlan01 StartDay: 0 mån, 1 tis, 2- ons, 3-tor, 4-fre, 5-lör, 6- sön Start timma Heat.HeTimePlanFM.WeekPlan01 StartHour: 0-23 Start minut Heat.HeTimePlanFM.WeekPlan01 StartMinute: 0-59 Stopp dag Heat.HeTimePlanFM.WeekPlan01 EndDay: 0 mån, 1 tis, 2- ons, 3-tor, 4-fre, 5-lör, 6- sön Stopp timma Heat.HeTimePlanFM.WeekPlan01 EndHour: 0-23 Stopp minut Heat.HeTimePlanFM.WeekPlan01 EndMinute: 0-59 Veckoschema 2 Heat.HeTimePlanFM.WeekPlan02 Se veckoschema 1. Veckoschema 3 Heat.HeTimePlanFM.WeekPlan03 Se veckoschema 1. Veckoschema 4 Heat.HeTimePlanFM.WeekPlan04 Se veckoschema 1. Ändrad: /15

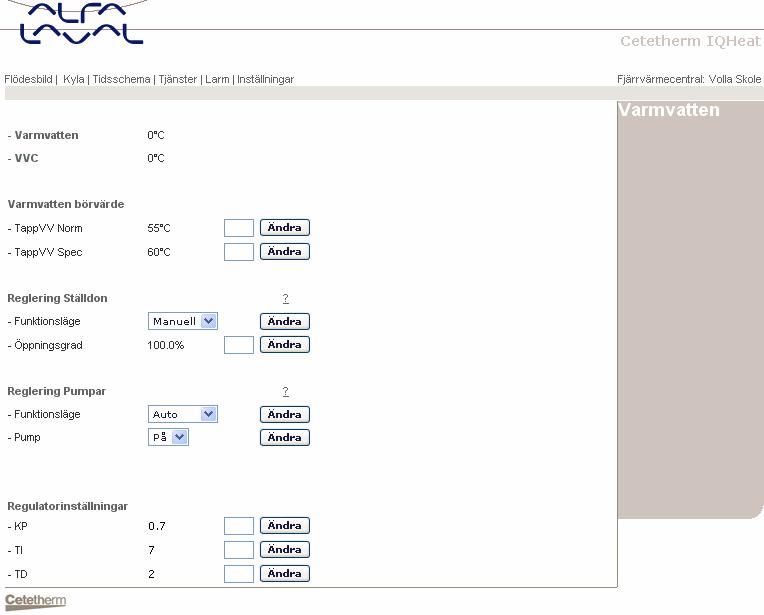

12 6 Inställningar tappvarmvatten Förklaring OPC-Group OPC-item Varmvatten DHW.HwFM.HwCtrlFM.HwFlowTmp PresentValue VVC Common.CoMessure.VVC PresentValue Varmvatten börvärde TappVVNorm DHW.HwFM.HwSetpointNorm BasicSetpoint TappVVSpec DHW.HwFM.HwSetpointSpec BasicSetpoint (Legionella killer) Reglering Ställdon Funktionsläge (läsa/skriva) DHW.HwFM.HwCtrlFM.HwVlvPos UserAccess: 0 = Manuell/hand 1 = Auto Ändrad: /15

13 Öppningsgrad (läsa) DHW.HwFM.HwCtrlFM.HwVlvPos PresentValue Öppningsgrad (skriva) DHW.HwFM.HwCtrlFM.HwVlvPos Setpoint Reglering Pumpar Funktionsläge (läsa/skriva) DHW.HwFM.HwPmpFM.HwPmp UserAccess: 0 = Manuell/hand 1 = Auto Pump (läsa) DHW.HwFM.HwPmpFM.HwPmp PresentStage: 0-av, 1-på Pump (skriva) DHW.HwFM.HwPmpFM.HwPmp SetPointStage: 0-av, 1- på Regulatorinställningar KP (Förstärkning) DHW.HwCtrlFM.HwCtrl ProportionalFactor TI (Integreringstid) DHW.HwCtrlFM.HwCtrl IntegralFactor TD (derivata) DHW.HwCtrlFM.HwCtrl DifferentialFactor Ändrad: /15

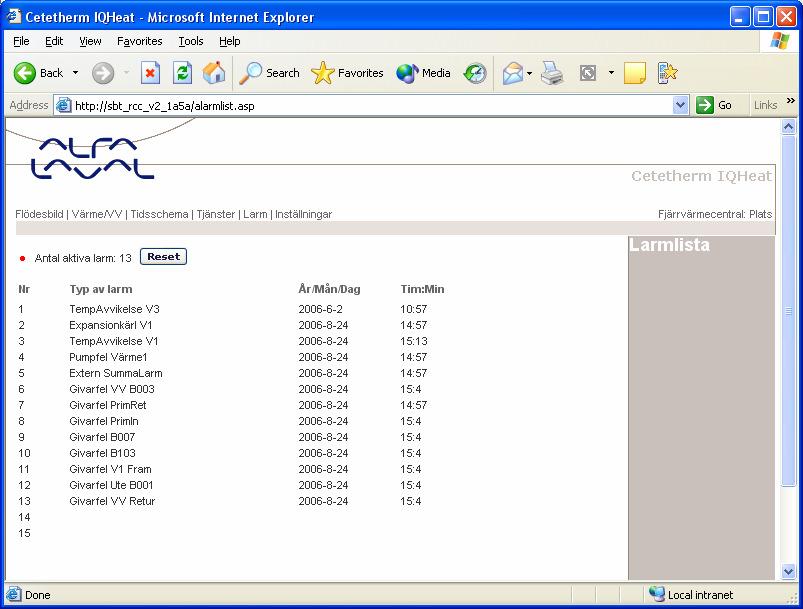

14 7 Larmhantering Larmhanteringen i IQHeat består av en larmlista på 15 poster samt larmhistorik som beskriver de 15 senaste larm som registrerats. Observera att IQHeat själv reglerar aktiva/inaktiva larm. Ett larm som funnits i larmlistan kan därför automatiskt flyttas till larmhistoriken om omständigheterna kring larmet går tillbaka till en normal nivå. Via OPC går det endast att få ut larm som unika tal som det överordnade systemet måste översätta till beskrivande text. För att erhålla larm i klartext rekommenderas därför att E- post larm används som komplement till OPC. E-post larm konfigureras via webben: IQHeat_ip_adress/rms/rms.html. Förklaring OPC-Group OPC-item Tidsstämpel för larm, år. Year Månad Month Dag Day Timma AlarmList.AlarmList01 Hour Minut Minute Sekund Second Larmstatus. Om EventState=1 så har ett larm uppstått. AlarmList.AlarmList01 EventState: 0-larm inaktiv, 1-larm aktiv. Ändrad: /15

15 Dessa variabler beskriver vilket larm ObjectIDType, ObjectIDNumber, som uppstått. EventNumber. Resterande 14 larm finns lagrade i: AlarmList.AlarmList02-15 Historiska larm finns lagrade i: AlarmHistory01-15 Kvittera larm CoAlarmReset SetPoint 1-kvittera larm. 8 Kontaktinformation Alfa Laval Alfa Laval Lund AB Mats Bäckström tel: epost: mats.backstrom@alfalaval.com Ändrad: /15
