1 Blästbrukslämningen Brunflo 151:1 Arkeologisk förundersökning Brunflo socken Östersunds kommun Jämtlands län Britta Wennstedt Edvinger RAPPORT FRÅN ARKEOLOGICENTRUM 2016:05

2

3 Arkeologisk förundersökning av blästbrukslämningen Brunflo 151:1 del av, Torvalla 6:16, Brunflo socken Östersunds kommun Jämtlands län Britta Wennstedt Edvinger RAPPORT FRÅN ARKEOLOGICENTRUM 2016:05

4 Länsstyrelsens dnr: Beslutsdatum: Arkeologicentrums projektnr: P Z Brunflo 151:1 Län: Jämtland Landskap: Jämtland Kommun: Östersund Socken: Brunflo Fastigheter: Ope 5:14, Ope 6:1, Torvalla 6:6, Torvalla 6:16, Torvalla 6:18 Ek. kartblad: 19E 0j Marieby Fast. kartblad: 70E 0i SO Interimistiskt ID-nummer: - RAÄ-nummer: Brunflo 151:1 Rapport från Arkeologicentrum 2016:05 info@arkeologicentrum.se Arkeologisk förundersökning av blästbrukslämningen Brunflo 151:1, del av, Torvalla 6:16, Brunflo socken, Östersunds kommun, Jämtlands län Britta Wennstedt Edvinger år 2016, Arkeologicentrum i Skandinavien AB, Östersund, Greger Wendin, Östersund, och länsstyrelsen i Jämtlands län, Östersund. Kartutsnitt ur GSD-terrängkartan och den topografiska webbkartan (CC BY Lantmäteriet, Gävle) och ur allmänt kartmaterial Lantmäteriet, Gävle. Medgivande I 2012/0167. Omslagsbild: Slaggstycke från blästbrukslämningen Brunflo 151:1. Foto: privat. Fotograf: Britta Wennstedt Edvinger, ISSN

5 Innehåll Innehåll... v Sammanfattning... vi Inledning... 1 Bakgrund och syfte... 1 Frågeställning och målsättning... 1 Områdesbeskrivning... 3 Förundersökningsområde... 3 Natur och topografi... 3 Fornlämningen Brunflo 151: Tidigare antikvarisk verksamhet... 6 Fornlämningsmiljö... 7 Genomförande... 8 Metod... 8 Dokumentation och arkivmaterial... 8 Tillvarataget material... 8 Avvikelser från undersökningsplan... 8 Resultat Åtgärdsförslag Referenser Bilaga 1. Administrativa och tekniska uppgifter Bilaga 2. Fotolista Bilaga 3. Påsiktsbilder... 23

6 Sammanfattning Inför anläggningsarbeten inom fastigheten Torvalla 6:16, Östersunds kommun, Jämtlands län, har Arkeologicentrum AB genomfört en arkeologisk förundersökning. Förundersökningen har beslutats av länsstyrelsen i Jämtlands län jämlikt kulturmiljölagens 2 kap. 13. Förundersökningsområdet utgörs av en del av fornlämningen Brunflo 151:1, en blästbrukslämning som sträcker ut sig på strandplanet till Brunflovikens nordöstra strand. På den berörda fastigheten Torvalla 6:16 hade en slaggkoncentration iakttagits redan vid registreringstillfället år En besiktning av fornlämningen och inledande inmätning hade skett Fältarbetet för förundersökningen genomfördes och bestod av kompletterande inmätning och ytplockning av slagg för vedartsanalys och 14 C- datering. Inga fornfynd eller anläggningar framkom vid någotdera tillfället. Inte heller kol, sot eller rödjord. Anledningen bedöms variationerna i vattenstånd vara, i detta reglerade vatten. Terrängläget på ett överdämt strandplan innebär att fornlämningen kontinuerligt skadas av erosion. Förundersökningens efterarbete bestod av att slaggbitar krossades i sluten miljö och materialet floterades. Trots åtgärderna kunde inget träkol återfinnas. Efter överenskommelse med länsstyrelsen beslöts att i stället datera slaggen på typologisk väg, eftersom inga preparat kunde tas tillvara. Kronologiska indikatorer var förekomst av vedavtryck samt grågrönglansig bränd lera, vilket tillsammans med slaggstyckenas ytstruktur och färg talar för reduktionsslagg från äldre järnålder, framställd i lerinfodrad blästugn. Slaggen bedöms härröra från äldre järnålder, perioden efter vår tideräknings början, d.v.s. romersk järnålder eller folkvandringstid (1 400 och e.kr.). Eftersom förundersökningens syfte och målsättning uppnåtts föreslås inga ytterligare antikvariska åtgärder med anledning av arbetsföretaget.

7 Inledning Bakgrund och syfte Arkeologicentrum AB har efter beslut av länsstyrelsen i Jämtlands län genomfört en arkeologisk förundersökning enligt kulturmiljölagens (SFS 1988:950) 2 kap. 13 av en del av fornlämningen Brunflo 151:1, en blästbrukslämning en småskalig järnframställningsplats på stranden av Brunfloviken i Storsjön i centrala Jämtland. Planerade anläggningsarbeten på strandplanet bildar bakgrund för länsstyrelsens beslut (dnr ). Förundersökningen hade föregåtts av en besiktning av fornlämningen vid maximalt lågvatten, Vid besiktningen iakttogs två slaggkoncentrationer inom blästbrukslämningen (Wennstedt Edvinger 2016:2). Den nordligare slaggkoncentrationen återfinns delvis inom den berörda fastigheten, Torvalla 6:16. Besiktningen kunde i övrigt bekräfta fornlämningens utbredning enligt Riksantikvarieämbetets (RAÄ) fornminnesdatabas (FMIS). Förundersökningens syfte var att tillvarata slaggprover för datering i berört område i slaggkoncentrationen inom fastigheten Torvalla 6:16, en privatägd tomt. Förundersökningen utfördes i slutet av maj år Frågeställning och målsättning Förundersökningen ska datera blästbrukslämningen i berörd del inom fastigheten Torvalla 6:16. Medel för två vedartsanalyser och två 14 C- analyser hade reserverats i uppdragsbudgeten. Frågeställningen hade utvecklat sig efter den inledande besiktningen, då blästbrukslämningen bedöms kunna bidra med information rörande blästbrukets kronologi. Tillvaratagande av exempel på slagg samt vedartsanalys och 14 C-datering av träkol ur krossad slagg kan kasta ljus över lämningarnas tidsställning och trots skadorna bidra till kunskapsuppbyggnaden kring blästbruket i Storsjöbygden. Konventionell arkeologisk undersökning bedöms inte meningsfull, på grund av skadorna och de fåtaliga materialkategorierna. (Wennstedt Edvinger 2016:3.) Förundersökningen ska med andra ord i första hand besvara frågan om blästbrukets på platsen tidsställning. 1

8 Figur 1. Förundersökningsområdet återfinns på Brunflovikens nordöstra strand, Brunflo socken, Jämtlands län. Underlag: Lantmäteriets topografiska webbkarta, CC BY Lantmäteriet, Gävle. Skala 1:

9 Områdesbeskrivning Förundersökningsområde Förundersökningsområdet utgörs av blästbrukslämningens Brunflo 151:1 utbredning inom och nära fastigheten Torvalla 6:16, med särskild tonvikt på den slaggkoncentration som vid såväl Arkeologicentrums besiktning som vid registreringstillfället år 1991 iakttagits vid den berörda fastighetens nordvästra del, och på och nära grannfastigheten i nordväst (Torvalla 6:6). Fornlämningen återfinns på den långsträckta Brunflovikens nordöstra sida. Vid besiktning hade omgivningarna till den registrerade lämningen noggrant granskats i syfte att lokalisera spår av blästbruk ovanför strandplanet. Fornlämningen kunde konstateras inte ha någon utbredning utanför det vanligen överdämda strandplanet. Fornlämningens area inom fastigheten Torvalla 6:16 utgör extensivt förundersökningsområde och har arean 780 kvadratmeter. Förundersökningsområdets area i form av den aktuella slaggkoncentrationen uppmättes vid besiktningstillfället till 355 kvadratmeter, varav något mindre än hälften ligger på grannfastigheten Torvalla 6:6. Förundersökningsområdet ligger i sin helhet inom fastighetskartans kartblad 70E 0i SO. Kartbladstillhörighet enligt den äldre ekonomiska kartan är 19E 0j Marieby. Natur och topografi Mot nordväst avgränsas förundersökningsområdet av en bäck som även utgör fastighetsgräns mellan fastigheterna Torvalla 6:6 och Torvalla 6:16. Bäcken saknar namnuppgift på allmän karta. Den avvattnar i sin förlängning f.d. myrodlingar vid Björndrolet längre mot nordost. De översta delarna utgörs av myrdiken. De nedre delarna av bäcken har en naturlig sträckning utför sluttningen och ned mot Brunfloviken. Fornlämningen Brunflo 151:1 är i sin helhet belägen på strandplanet, som vid normalvattenstånd alltså ligger under vatten. Det är bara under maj månad strandplanet är exponerat. Strandplanets bredd vid lågvatten är meter. Jordarten i förundersökningsområdet är den för Storsjöbygden typiska moränleran (SGU ). Trots förundersökningsområdets flacka topografi har de finare sedimenten i moränleran svallats ur så att ett stenigt och lokalt slaggrikt strandplan återstår. Omgivningens markslag är tomtmark till tidigare fritidshus som nu är under permanentning. Tomterna är skogbeväxta med övervägande tallskog. Höjden över havet är på strandplanet 290 meter. 3

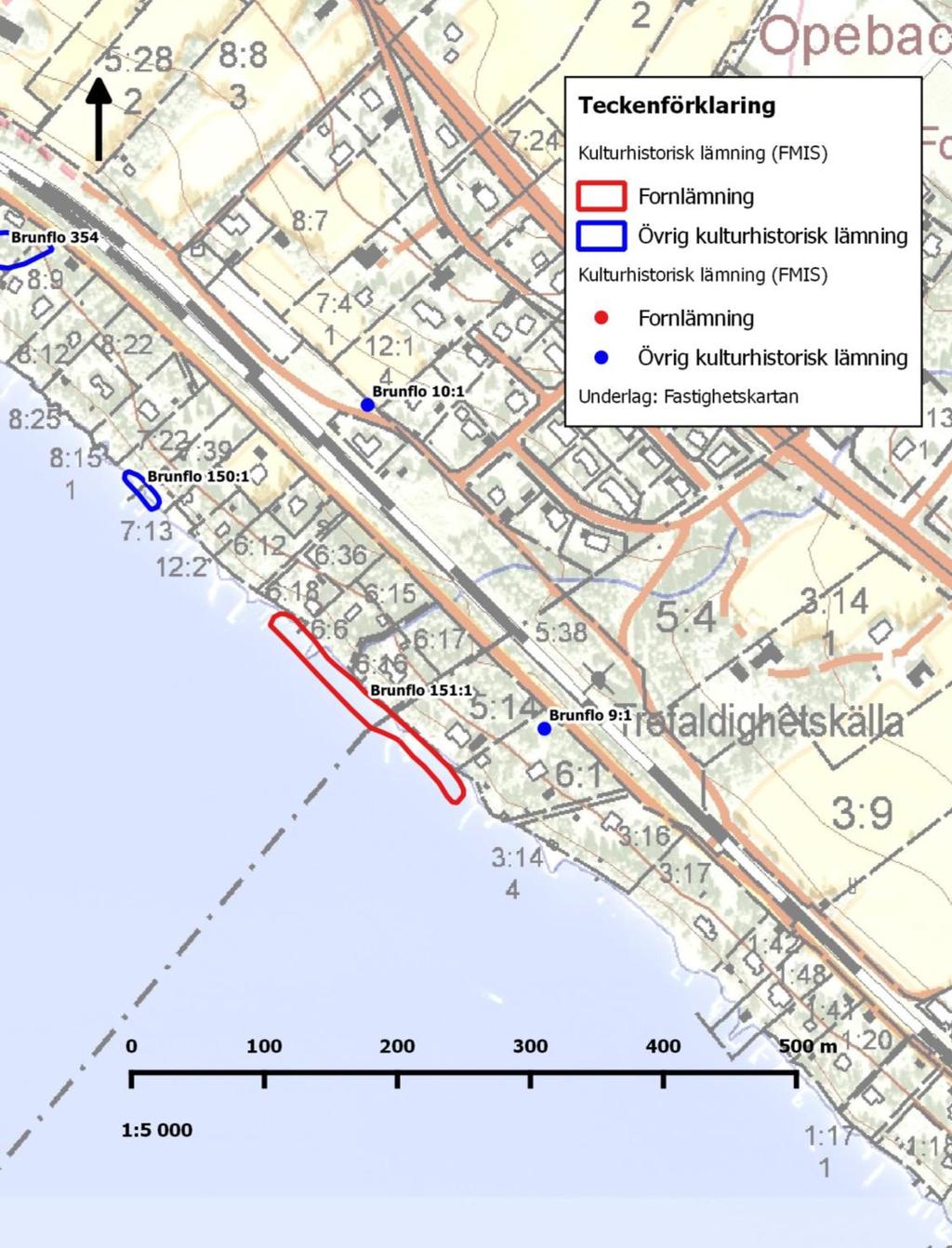

10 Figur 2. Blästbrukslämningen Brunflo 151:1 återfinns på strandplanet i anslutning till bland andra fastigheten Torvalla 6:16 i Brunflo socken, Jämtland. Utsnitt ur Lantmäteriets fastighetskarta med skikt ur RAÄ:s FMIS som visar registrerade kulturhistoriska lämningar i närområdet ( ). Skala 1:

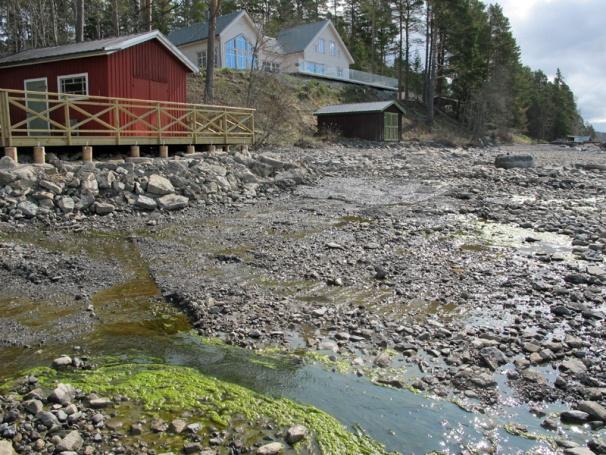

11 Fornlämningen Brunflo 151:1 Förundersökningsobjektet Brunflo 151:1 registrerades vid RAÄ:s revideringsinventering i Jämtlands län under tidigt 1990-tal. Vid registreringstillfället beskrevs fornlämningen som följer: Slaggförekomst, inom angivet område, 200x30 m (NÖ-SV) [sic] utmed strandplan, påträffades ställvis tung, trögfluten slagg av lågteknisk karaktär, särskilt i NV delen i anslutning till mindre uthus. (FMIS ) Figur 3. Blästbrukslämningen Brunflo 151:1, södra delen. Vy mot NV. Foto AC Z Vid besiktning hade inte bara fornlämningens utbredning i plan kunnat bekräftas, utan också en skadebeskrivning upprättats (Wennstedt Edvinger 2016). Fornlämningens kunskapspotential bedömdes vara reducerad av skador förorsakade av vattenerosion och, i sydöstra delen, av verksamheter på strandplanet. Detsamma gällde delar av den nordvästra slaggkoncentrationen. Här konstaterades delar av fornlämningen vara helt nyligen under våren år 2016 borttagna i samband med uppförande av en altan på fastigheten Torvalla 6:6. Anmälan av skadad fornlämning skedde till länsstyrelsen (Edvinger 2016). Förekomst av anläggningar inom blästbrukslämningen kunde inte styrkas vid besöket Fornlämningen bestod av rikligt med blästslagg, i vissa fall med exempel på ugnsinfordring och kvistavtryck. Prelimi- 5

12 närt antogs blästugnen eller -ugnarna på platsen ha varit schaktugnar, med tanke på avsaknaden av synliga nedgrävningar. I annat fall bedömdes avsaknaden vara skenbar och bero på den kraftiga vattenerosionen som transporterat bort finkornigt material från strandplanet. Tidigare antikvarisk verksamhet RAÄ:s fornminnesinventering i Jämtland påbörjades år 1965 och pågick utan avbrott fram till år 1975 (Jensen 1997:100 ff.). Fortsatt fornminnesinventering skedde under 1980-talet, men då framför allt i fjällområdet. Revideringsinventering gjordes under perioden och år På senare år har socknar via länsmuseet reviderats i andra länsdelar. Brunflo socken hör till de områden som revideringsinventerades på 1990-talet. Här skedde förstagångsinventering år 1967 och revidering år Arkeologiska undersökningar i socknen har haft fångstgropar, förhistoriska gravar och fossil åker som undersökningsobjekt (FMIS och VITALIS ). Gravundersökningarna är att beteckna som forskningsgrävningar och de flesta utfördes under 1900-talets första hälft. Flera fångstgropar är undersökta och borttagna. Arkeologicentrum har tidigare undersökt en fångstgrop i Brunflo socken, Brunflo 289, inför exploatering av blivande industrimark inom trakten Torvalla (Hinnerson Berglund & Wennstedt Edvinger 2012). I det nu aktuella förundersökningsområdets närhet (mindre än en kilometer) har inga arkeologiska undersökningar genomförts (FMIS och VITALIS ). Även Skogsstyrelsens arbetsmarknadsprojekt Skog och historia har genomförts i Brunflo socken. En stor del av materialet är granskat och i förekommande fall infört i RAÄ:s FMIS. Det finns ett stort antal registrerade blästbrukslämningar och blästplatser på Storsjöns stränder. Flera av dem är undersökta, men de flesta undersökningarna genomfördes på 1970-talet. Bland de undersökta fornlämningarna märks exempelvis Oviken 15:1, 32:1, 81:1 och 89:1 samt Myssjö 36:1 och 40:1 (Magnusson 1986:76 ff.). Inför Vallsundsbrons anläggande förundersöktes en blästplats på Frösön, Frösö 145:1 (Hansson 1998) talets undersökningar i Oviken och Myssjö resulterade i 14 C- dateringar till äldre järnålder (300-talet e.kr.) via vikingatid och in i medeltiden (a.a.). Lokalen på Frösön var använd under medeltiden. Två preparat daterades vid förundersökningen år 1999 till 1300-talet (a.a.). 6

13 Fornlämningsmiljö I förundersökningsområdets närhet finns ett smärre antal kulturhistoriska lämningar registrerade vid RAÄ:s fornminnesinventering och senare (tabell 1). Närmast blästbrukslämningen 151:1 återfinns en trefaldighetskälla (Brunflo 9:1) och en fyndplats för en äldre järnyxa, eventuellt medeltida (Brunflo 10:1). Yxan förvaras nu av länsmuseet. Lämningar som kan kopplas till blästbruket saknas helt i förundersökningsområdets närhet. En anledning kan vara att närområdet är kraftigt exploaterat. Praktiskt taget hela strandremsan inom en kilometers radie från blästbrukslämningen är bebyggd med fritidshus. Ovan sluttningen nordost om blästbrukslämningen har tidigare åkermark bebyggts med hus för permanentboende. Järnvägen med banvall och lokalvägar upptar en betydande andel av närområdet. Hela utbyggnaden i närområdet skedde utan föregående arkeologiska utredningar och undersökningar, och före länsantikvarieorganisationens uppkomst på 1970-talet. Tabell 1. Kulturhistoriska lämningar i förundersökningsområdets närhet (inom en kilometer) (FMIS ). RAÄ-nr Lämningstyp Beskrivning Antikvarisk bedömning Brunflo 7:1 Hög Grav? Bevakningsobjekt Anm. Brunflo 8:1 Hög Tveksam grav, borttagen av markägaren omkring 1980 Brunflo 9:1 Källa med Trefaldighetskälla tradition Övrig kulturhistorisk lämning Övrig kulturhistorisk lämning Brunflo 10:1 Fyndplats Järnyxa, medeltida? Övrig kulturhistorisk lämning Brunflo 120:1 Kvarn Övrig kulturhistorisk lämning Brunflo 151:1 Blästbrukslämning Slaggförekomst Fornlämning Aktuellt FUobjekt Brunflo 152:1 Kvarn Övrig kulturhistorisk lämning Brunflo 152:2 Kvarn Övrig kulturhistorisk lämning Brunflo 155:1 Hög Möjligen högliknande odlingsröse Brunflo 155:2 Hög Möjligen högliknande odlingsröse Övrig kulturhistorisk lämning Övrig kulturhistorisk lämning Brunflo 364 Fyndplats Skifferkniv Uppgift om 7

14 Genomförande Metod Uppdraget har genomförts enligt en förenklad undersökningsplan till länsstyrelsen Förundersökningen planerade att utföras genom ytplockning av slaggstycken för krossning och påföljande insamling av träkolspreparat för senare vedartsanalys och 14 C-analys. Genomförandet följde planering till och med momentet ytplockning av slagg. Fältarbetet skedde och omfattade kompletterande inmätning. Ytplockning av slaggstycken skedde inom slaggkoncentrationen på fastigheten Torvalla 6:16 och proverna gavs ID-nummer och paketerades i fyndpåse. Efterarbetet bestod av krossning av slagg med slägghammare i sluten miljö. Materialet floterades därefter i vattensåll. Dokumentation och arkivmaterial Inmätning har skett med handhållen gps-mottagare i det nationella referenssystemet SWEREF 99 TM. Noggrannheten i plan är ± 10 meter. Mätförhållandena på platsen är gynnsamma. Skriftliga beskrivningar har upprättats över arbetsgång och miljö. Fotografering skedde digitalt (bilaga 2 och 3). Arkivmaterial i form av fotografier förvaras i ATA, Antikvarisktopografiska arkivet i Stockholm och vid Arkeologicentrum. Mätdata och bearbetningar av mätdata har kasserats. Tillvarataget material Inga fynd har tagits tillvara under denna förundersökning. Slaggprover enligt tabell 2 har tagits tillvara för fortsatt analys, men sedermera kasserats. Avvikelser från undersökningsplan Vedartsanalys och 14 C-datering har utgått på grund av att inget träkol kunnat tas tillvara vid krossning av slaggen. I stället har slaggen efter överenskommelse med länsstyrelsen daterats typologiskt. Dateringen har gjord av fil.dr Lars-Erik Englund. Att 14 C-datering utgått innebär alltså inte att målsättningen att datera den berörda delen av anläggningen har utgått. Någon skriftlig förundersökningsrapport planerades inte. I stället avsågs RAÄ:s slutredovisningsblankett tillsammans med arkivvärdiga utskrifter av 8

15 analysrapporter få utgöra uppdragets rapportering. En skriftlig rapport har sammanställts för att kompensera uteblivna analysrapporter. Tabell 2. Slaggprover tillvaratagna inom blästbrukslämningen Brunflo 151:1. Kasserade efter genomgång. ID-nr Antal Vikt g E-koordinat N-koordinat Summa

16 Resultat Inom blästbrukslämningen Brunflo 151:1 föreligger som redan nämnts två koncentrationer med blästslagg (figur 4). Den nordvästligare koncentrationen återfinns inom fastigheterna Torvalla 6:16 här aktuellt förundersökningsområde och Torvalla 6:6. Denna koncentration uppvisar rikligt med slaggstycken, 0,05 0,15 m stora. Den har en area om 355 kvadratmeter, varav drygt hälften återfinns inom fastigheten Torvalla 6:16. Den sydostliga slaggkoncentrationen omfattar 110 kvadratmeter. I anslutning till den senare har såväl terrasser som vågbrytare anlagts, varför ytan kan antas vara kraftigt reducerad. Förundersökning av denna slaggkoncentration har inte ingått i aktuellt uppdrag. Slaggkoncentrationen i förundersökningsområdet, d.v.s. i nordväst inom Torvalla 6:16, är skadad av varierande vattenstånd. Finkornigt material är ursvallat och bortspolat. Slaggkoncentrationens andel på grannfastigheten 6:6 är skadad av nyligen genomförda bygg- och anläggningsarbeten. Det steniga marktäcket nordväst om bäcken som utgör fastighetsgräns har nyligen schaktats bort och de finare sedimenten blottlagts (figur 5). Ingen slagg och inga spår av anläggningar tillhöriga blästbruket iakttogs i de avbanade ytorna, men runt den avbanade ytan och vidare mot nordväst i blästbrukslämningens utbredning iakttogs slagg, som dock successivt minskar i mängd längre mot fornlämningens avgränsning i nordväst. Slaggkoncentrationen avgränsas i nordost av en kraftig stigning mot 300-meterslinjen. Att slaggkoncentrationen skulle utgöra utkast från blästplatser högre upp i terrängen är inte sannolikt. Ingen slagg iakttogs i bäckfåran och inget sot, kol, rödjord eller slagg påträffades i erosionshak nedom strandbrinken. Inga spår av nedgrävningar för en ursprunglig blästugn kunde återfinnas. Det finns en möjlighet att avsaknaden beror på schaktarbetena inom fastigheten Torvalla 6:6. Eventuella synliga anläggningar skulle alltså kunna vara borttagna helt nyligen, tillsammans med delar av slaggförekomsten inom fastigheten. Sådana anläggningar har i så fall inte observerats i samband med fornminnesinventeringen och registreringstillfället. Det skiftande vattenståndet har resulterat i att endast tyngre material, stenar och slaggstycken, kvarligger, och de finare sedimenten har förflyttats ut i Brunfloviken, tillsammans med sot, kol och rödjord. Av det skälet syns i dag inga anläggningar eller andra indikationer på blästbruk än just slaggförekomsten. Ett flyttblock i förundersökningsområdet ska nämnas (figur 4 5). Blocket är två meter långt (Ö-V) och 1,3 m brett. Höjden är 0,4-0,9 meter. Den högsta delen är i väster, där ytan är flat. Från västra delen sluttar blocket mot öster. Det finns inga tecken på att blocket tjänstgjort som fällsten. Slaggkoncentrationen övertväras som framgått av en mindre bäck (figur 6). Initialt antogs bäcken kunna ha varit använd för vattendrivna blästrar. Inget stöd för den teorin har framkommit under förundersökningen. 10

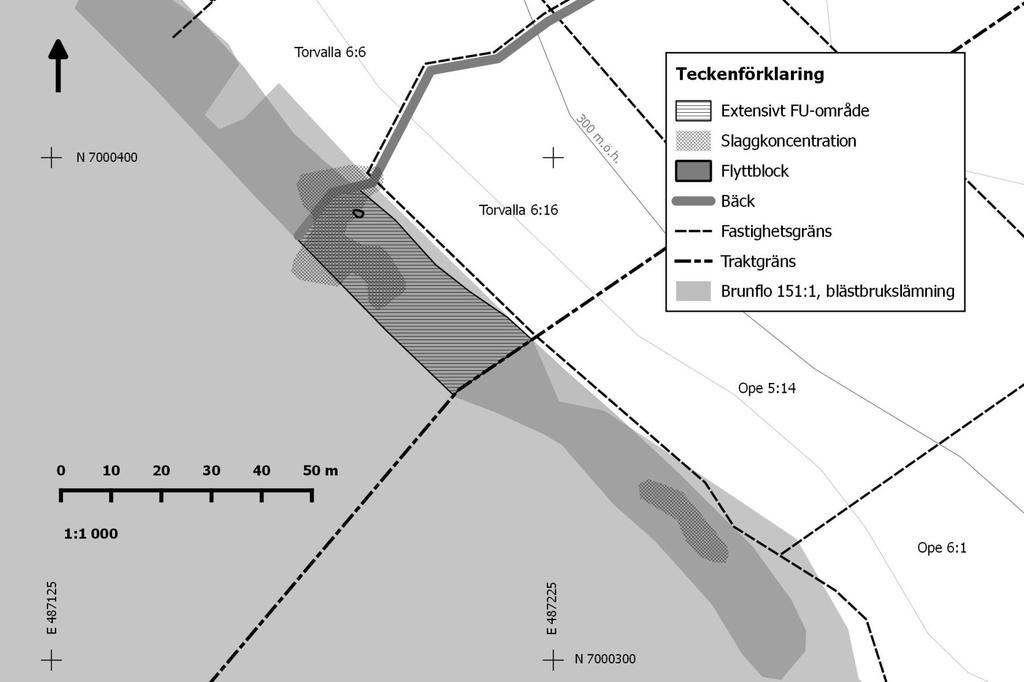

17 Figur 4. Översiktskarta. Blästbrukslämningen Brunflo 151:1 med två slaggkoncentrationer och förundersökningsområdet redovisat. Skala 1:

18 Figur 5. Avbanad del av slaggkoncentrationen i blästbrukslämningens Brunflo 151:1 nordvästra del. Vy mot Ö. Foto AC Z Figur 6. Kraftigt ursvallad moränlera i förundersökningsområdet på strandplanet vid bäcken mellan fastigheterna Torvalla 6:6 och Torvalla 6:16. Vy mot N. Foto AC Z

19 Datering Slaggproverna från blästbrukslämningen Brunflo 151:1 uppvisar såväl vedavtryck som lätt grågrönglasig bränd lera (figur 7 och 8). Tillsammans med slaggstyckenas ytstruktur och färg talar detta för reduktionsslagg från äldre järnålder, framställd i lerinfodrad blästugn som helt eller delvis varit nergrävd på eller i strandbrinken (Englund ). Inget av styckena uppvisar exempel på rödbränd lera. Vanligtvis tolkas rödbränd lera som att bränningen gjorts i syrerik miljö, gråbränd som att den bränts i syrefattig miljö, d.v.s. att rödbränd lera bildas i närheten i luftintaget, och gråbränd i den underliggande slagguppsamlingsgropen, sannolikt genom att het slagg smälter infodringslera. Avsaknaden av träkol i slaggstyckena från den aktuella provtagningsplatsen kan eventuellt förklaras av att slaggen bildats i en under ugnsschaktet liggande slagguppsamlingsgrop fylld med ved (Englund ). Slagg omsluter ved i processen, men veden förmultnar och försvinner efterhand. Träkol bevaras alltid om det är inneslutet i slagg. Här förefaller slaggen därför inte ha omslutit några kolstycken eller -partiklar, vilket förutsätter en avvikande härkomst. Vedavtryck i slaggstycken har kunnat bekräftas på ett flertal slaggstycken. Förekomsten tolkas så, att ved lagts in i ugnens slagguppsamlingsgrop där den bildar underlag för smältan. Dock rinner slagg ned mot bottnen och stelnar där, därav vedavtrycken. Metoden är typisk för äldre järnålder och tiden kring romersk järnålder och folkvandringstid, d.v.s. under perioderna år 1 e.kr. till år 400 respektive år 400 till 550 e.kr. (Englund 2002:260 ff.). Avvikande dateringar av likartade blästplatser kring Storsjön kan i några fall vara behäftade med felkällor på grund av den utveckling som skett rörande såväl provtagningsprinciper som teknisk utveckling av analysmetoder. Ett antagande att blästbrukslämningen Brunflo 151:1 skulle ha en senare datering, yngre järnålder eller medeltid, skulle kunna testas mot förekomst av kolningsgropar i närområdet. Förekomst av sådana bör peka på just yngre järnålder och medeltid. Några sådana har inte registrerats i RAÄ:s FMIS. En felkälla är, att närområdet är kraftigt exploaterat, med bland annat tomter och banvall. Åtgärdsförslag Då denna förundersökning trots avsaknad av preparat uppnått målsättningen att datera slagg inom slaggkoncentrationen bedöms kunskapspotentialen hos fornlämningen i det berörda avsnittet vara uttömd. Då förundersökningen inte resulterat i anläggningar eller fornfynd bedöms ytterligare antikvariska åtgärder inte vara motiverade. 13

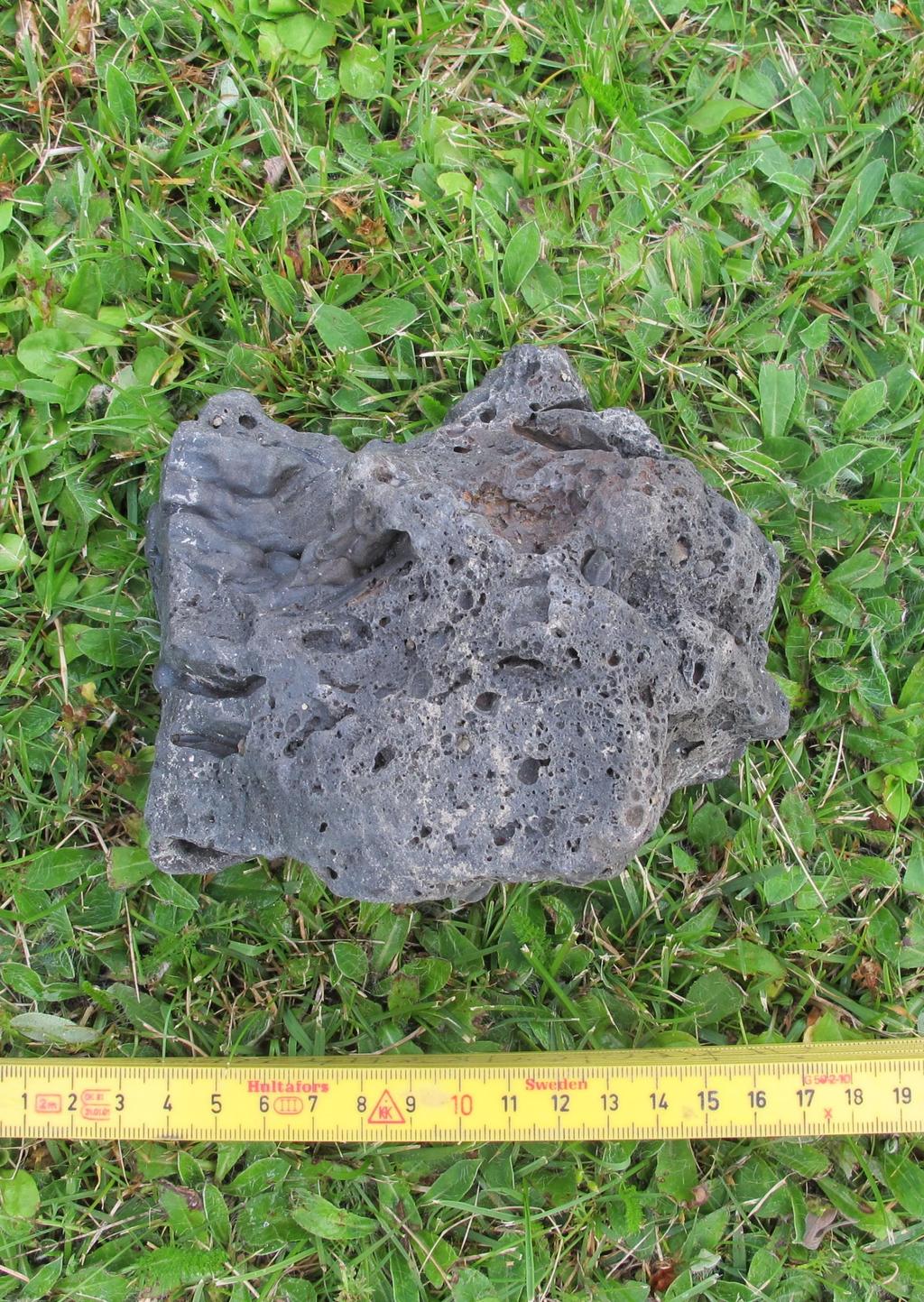

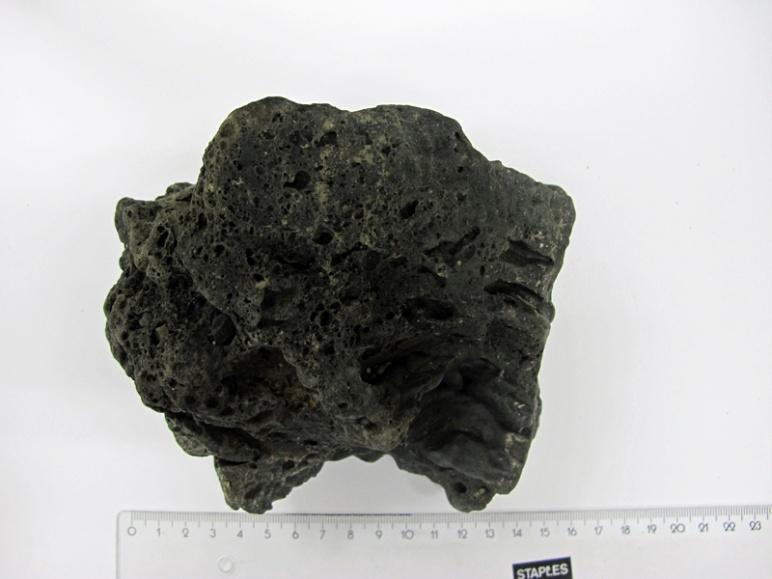

20 Figur 7. Slagg från blästbrukslämningen Brunflo 151:1. Foto AC Z Figur 8. Slagg från blästbrukslämningen Brunflo 151:1. Foto AC Z

21 Referenser Publikationer och rapporter Englund, Lars-Erik, Blästbruk: myrjärnhanteringens förändringar i ett långtidsperspektiv. (Jernkontorets bergshistoriska skriftserie 40.) Stockholm. Hansson, Anders, Rapport över arkeologisk förundersökning av fornlämning nr 145, järnframställningsplats, Stg 796, Frösö sn, Östersunds kn. (Jämtlands läns museum.) Östersund. Hinnerson Berglund, Maria, & Britta Wennstedt Edvinger, En fångstgrop från bronsåldern: arkeologisk undersökning av fornlämning 289 i Brunflo socken, Östersunds kommun, Jämtlands län. (Rapport från Arkeologicentrum 2012:02.) Östersund. Jensen, Ronnie, Fornminnesinventeringen nuläge och kompletteringsbehov: en riksöversikt. (Riksantikvarieämbetet.) Stockholm. Lämningstyplistan 2014 Lista med lämningstyper och rekommenderad antikvarisk bedömning (version 4.1.), (Riksantikvarieämbetet.) Stockholm. Magnusson, Gert, Lågteknisk järnhantering i Jämtlands län. (Jernkontorets bergshistoriska skriftserie 22.) Stockholm. Olsson, Anna-Lena (red.), 2008a. Handledning för inventering och dokumentation av forn- och kulturlämningar för FMIS. Del 1: Fälthandledning version 1.0. (Riksantikvarieämbetet.) Stockholm. Olsson, Anna-Lena (red.), 2008b. Handledning för inventering och dokumentation av forn- och kulturlämningar för FMIS. Del 2: Exempelsamling version 1.0. (Riksantikvarieämbetet.) Stockholm. Wennstedt Edvinger, Britta, Rapport över besiktning av fornlämning Brunflo 151:1, blästbrukslämning, på traktgränsen mellan Ope och Torvalla, Brunflo socken, Östersunds kommun, Jämtlands län. (PMAC Z, opublicerad PM.) Allmänna kartor och specialkartor Berggrundskarta SGU se Webbreferenser nedan. Fastighetskartan SeSverige. Metria. Gävle Topografisk webbkarta Lantmäteriet, Gävle GSD-Terrangkartan_vektor/Jamtland/Sweref_99_TM/shape/fördownloadopendata.lantmateriet.se, Jordartskarta SGU se Webbreferenser nedan. 15

22 Historiska kartor RAK Rikets allmänna kartverks arkiv Ekonomisk karta Bladnamn Marieby Årtal 1967 Rak-id J133-19e0j69 Generalstabskarta Bladnamn Östersund Årtal 1903 Rak-id J LSA Lantmäteristyrelsens arkiv Aktbeteckning Y7-22:2 Län Jämtlands län Socken Brunflo socken Ort Ope nr 1-5 Åtgärd Storskifte på utmark/utägor Datum 1806 Anmärkning O förland Lantmätare Martin Sunding Webbreferenser FMIS Riksantikvarieämbetets fornminnesinformationssystem LMA Lantmäterimyndigheternas arkiv. Lantmäteriets historiska karttjänst LSA Lantmäteristyrelsens arkiv. Lantmäteriets historiska karttjänst RAK Rikets allmänna kartverks arkiv. Lantmäteriets historiska karttjänst SGU Sveriges geologiska undersöknings karttjänst SHM Statens historiska museums översiktsdatabas VITALIS Vitterhetsakademins biblioteksdatabas. vitalis.raa.se,

23 Övriga referenser och kommunikation Edvinger, Kjell, Anmälan av skadad fornlämning, RAÄ Brunflo 151:1, inom fastigheten Torvalla 6:6, Östersund, Jämtlands län. Skrivelse till länsstyrelsen i Jämtlands län. Englund, Lars-Erik, , E-postkommunikation. 17

24 18

25 Bilaga 1. Administrativa och tekniska uppgifter Uppdrag Arkeologisk förundersökning av blästbrukslämningen Brunflo 151:1, del av, Torvalla 6:16, Östersunds kommun, Jämtlands län Diarie- och projektnummer Länsstyrelsens dnr , beslutsdatum Arkeologicentrums projektnr FU P Z Brunflo 151:1 Arkeologicentrums projektnr besiktning P Z FMIS refnr 636 Beställare Greger Wendin, Torvollsvägen 57, Östersund Utförare Arkeologicentrum i Skandinavien AB, Storgatan 35 B, Östersund Projektpersonal: Britta Wennstedt Edvinger, Kjell Edvinger Projekttid Fältarbete , < 1 dv Belägenhet Län: Jämtland Landskap: Jämtland Kommun: Östersund Socken: Brunflo Fastigheter: Ope 5:14, Ope 6:1, Torvalla 6:6, Torvalla 6:16, Torvalla 6:18 Ek. kartblad: 19E 0j Marieby Fast. kartblad: 70E 0i SO Förundersökningsområde Extensivt: 780 kvadratmeter Intensivt: 355 kvadratmeter, inklusive utbredning på grannfastigheten Torvalla 6:6 Löpmeter sökschakt: 0 m SV-koordinat: N , E Kartreferens SWEREF 99 TM, RH 2000 Kartering Programvara: QGIS

26 Fynd och tillvarataget material Inga fynd har tagits tillvara. 16 slaggstycken har insamlats för fortsatt analys och sedermera kasserats. Arkivmaterial Mätdata har kasserats. Inga handritningar har upprättats. Fotografier Digitala fotografier (bilaga 2) är samtliga återgivna i denna rapport (bilaga 3) och förvaras vid ATA, Antikvarisk-topografiska arkivet, Stockholm. 20

27 Bilaga 2. Fotolista ID-nr AC Z Bildnr Motiv 1306 Blästbrukslämningens Brunflo 151:1 SÖ-punkt 1307 Utgår Riktn mot NV Fotograf Britta Wennstedt Edvinger Datum AC Z 1308 Blästbrukslämningens Brunflo 151:1 SÖ-punkt med Kjell Edvinger NV AC Z 1309 Blästbrukslämningens Brunflo NV 151:1 SÖ-punkt med Kjell Edvinger AC Z 1310 Slagg i SÖ slaggkoncentration Uppg saknas AC Z 1311 Slagg i SÖ slaggkoncentration Uppg saknas 1312 Utgår 1313 Utgår AC Z 1314 Slagg i NV slaggkoncentration Uppg saknas AC Z 1315 Avbanad yta NV om bäck i NV Ö slaggkoncentration, Torvalla 6:6 AC Z 1316 Avbanad yta NV om bäck i NV NNÖ slaggkoncentration, Torvalla 6:6 AC Z 1317 Slagg i NV slaggkoncentration Uppg saknas AC Z 1318 Blästbrukslämningens Brunflo NV 151:1 NV del AC Z 1319 Blästbrukslämningens Brunflo NV 151:1 NV del med byggnad och nyanlagd altan AC Z 1320 Bäck genom NV V slaggkoncentration, tillika fastighetsgräns mellan Torvalla 6:6 och 6:16 Britta Wennstedt Edvinger Britta Wennstedt Edvinger Britta Wennstedt Edvinger Britta Wennstedt Edvinger Britta Wennstedt Edvinger Britta Wennstedt Edvinger Britta Wennstedt Edvinger Britta Wennstedt Edvinger Britta Wennstedt Edvinger Britta Wennstedt Edvinger Britta Wennstedt Edvinger AC Z AC Z AC Z 1535 Slagg från blästbrukslämningen Brunflo 151: Slagg från blästbrukslämningen Brunflo 151: Slagg från blästbrukslämningen Brunflo 151:1 - Britta Wennstedt Edvinger - Britta Wennstedt Edvinger - Britta Wennstedt Edvinger

28 22

29 Bilaga 3. Påsiktsbilder AC Z-1306 AC Z-1310 AC Z-1308 AC Z-1311 AC Z-1309 AC Z

30 24

31 AC Z-1315 AC Z-1318 AC Z-1316 AC Z-1319 AC Z-1317 AC Z

32 26

33 AC Z-1535 AC Z-1536 AC Z
