1 Teknisk Und informerar Årgång 13 Nr 1 13FMV54-1:1

2 Ledare Aero India Under februari 2013 anordnades flygmässan Aero India i Bangalore. Indien är en av världens största vapenimportörer och intresset från utländska företag att ta del av denna marknad märktes tydligt under mässan. Jämfört med när mässan hölls 2011 hade utställningsytan utökats från m 2 till m 2 och antalet besökande delegationer ökat från 47 till 78. Förutom att utveckla egna system har Indien ingått samarbetsavtal med flertalet länder i både öst och väst. Exempel på ett sådant samarbete är Indiens deltagande tillsammans med Ryssland i samarbetsprojektet Perspective Multi-Role Fighter. Detta är ett projekt som baserat på det ryska femtegenerationsflygplanet PAK FA. Indien planerar anskaffa ca 200 flygplan av denna typ som avses få operativ status ca Den tunga attackroboten BrahMos är också resultatet av ett rysk-indiskt samarbete. Denna robot går det att läsa mer om i detta nummer av FMV Teknisk Und Informerar. Utvecklingen av det egna stridsflygplanet Tejas har lidit stora förseningar och indiska Defence Research and Development Organisation (DRDO) har fått mycket kritik för att projektet inte hållit tidplanen. Under seminariedagarna som föregick Aero India 2013 meddelade en till synes något lättad representant för DRDO att Tejas nu har nått Initial Operational Capability (IOC). IDEX 2013 Årets upplaga av IDEX i Abu Dhabi blev den största mässan hitintills sedan starten 1993 med 1112 utställare från 59 länder och besökare. Även i år hölls i anslutning till IDEX en mässa med marint tema, kallad NAVDEX. Även denna har ökat i storlek och huserade 80 utställare samt fem fartyg från Frankrike, Italien, Storbritannien samt USA. Nytt för i år var att en del av NAVDEX-tältet samt kajområdet var avdelat för obemannade system och helikoptrar. Mässans betydelse kan även anses öka relativt sett, då nästan alla andra regionala försvarsmaterielmässor i än större omfattning drabbats av de allmänna ekonomiska nedgångarna. I likhet med föregående år hölls även dagliga förevisningar av materiel för såväl luft-, som mark som sjöändamål. Innehåll 62 mm undertödsvapen Bur 3 Pansarskyttebil BTR-4MV mm raketarillerisystem Jobaria MCL 5 Pansarvärnsrobotssystem Raybolt 6 Slutfasstyrd markrobot WS-33 7 Stridsvagn T-90SM fortsätter att utvecklas 8 Motmedel Centurion 9 BRIMSTONE SE SPEAR 10 Lätt UAV-system 11 Integration med flygburen BrahMos 12 Bärbart satellitkommunikationssystem 14 Signalspaningssystem 15 Ny portabel stridsfältsradar 16 Ny RCIED-störare 17 Väggpenetrerande radar 18 Igenkänning Lösningar och nya uppgifter 19 Sändlista 20 Omslagsbild: Su-30MKI för första gången med flygburen version av attackroboten BrahMos. För FMV personal finns Teknisk Und Informerar och rapporter på Insidan: Aktuellt / Vår omvärld / Teknisk Und Informerar. För FM personal finns Teknisk Und Informerar och rapporter på Teknisk Und Webb FM IP-nät: Sid 2 Försvarets Materielverk Teknisk Und informerar Nr

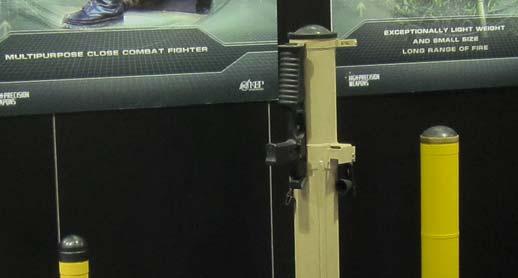

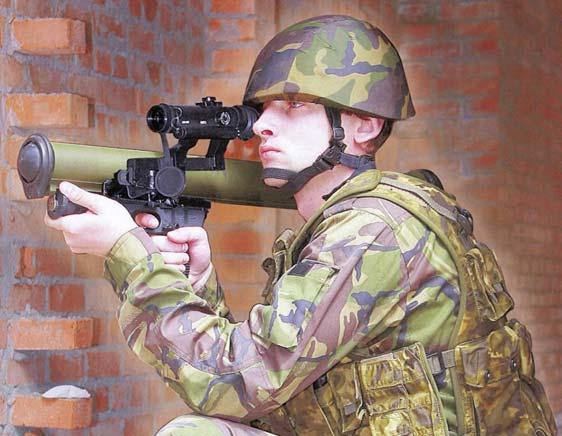

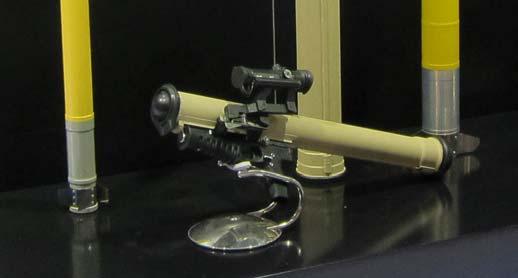

3 62 mm understödsvapen Bur Det ryska vapendesignföretaget KBP visade i februari för första gången upp sitt nya understödsvapen Bur utanför Ryssland. Vapnet kan förenklat ses som en Sjmel-M förkrympt till en storlek i klass med MRO-A. Det kompletta skottet bestående av granat, utskjutningsladdning och utskjutningsrör väger 3,5 kg och avfyringsanordningen inklusive ett optiskt dagljussikte väger 1,3 kg. Som tillval kan vapnet utrustas med bildförstärkare eller IRVsikte. Vapnets egennamn Bur betyder borr och vapnet är även känt under beteckningen MGK efter akronymen från dess ryska klassificering Malogabaritnym Granatometnym Kompleksom, vilket grovt översatt blir lätt (eller kompakt) granatgevärssystem. Till Bur finns två granattyper framtagna; en termobarisk granat GV62.01 och en konventionell, splitterverkande spränggranat GV För båda granaterna gäller att stridsdelsvikten ligger omkring 1 kg. Vapnet kan skjutas från slutna utrymmen med en minsta volym om 30 m³ och den maximala skottvidden uppges till 950 meter. Den praktiska skottvidden är dock maximalt 650 meter med det senaste dagljussiktet eller 500 meter med ett mindre kvalificerat sikte som vapnet tidigare marknadsförts med. För en tränad skytt uppges bomavståndet på 200 meter vara maximalt 0,5 meter i såväl sida som höjd. Till vapnet hör även ett bärsystem som inte visades upp av tillverkaren. Bärsystemet är framtaget för att skytten skall bära en avfyringsanordning inklusive dagljussikte ihop med tre kompletta skott på ryggen. Enligt KBP är Bur accepterad av de ryska väpnade styrkorna och serietillverkning pågår. Skytt med Bur i anläggning. Data för 62 mm understödsvapen Bur Vikt avfyringsanordning inkl. sikte Vikt komplett skott Kaliber Längd komplett skott Max praktiskt skjutavstånd dag Min skjutavstånd Konstruktionsbyrå Foto: KBP 1,3 kg 3,5 kg 62 mm 742 mm 650 m 25 m KBP Bur i förgrunden med modell av granaten till vänster. Som jämförelse står det kompletta vapnet till Sjmel-M bredvid dess granat till höger i bild. Teknisk Und informerar Nr Försvarets Materielverk Sid 3

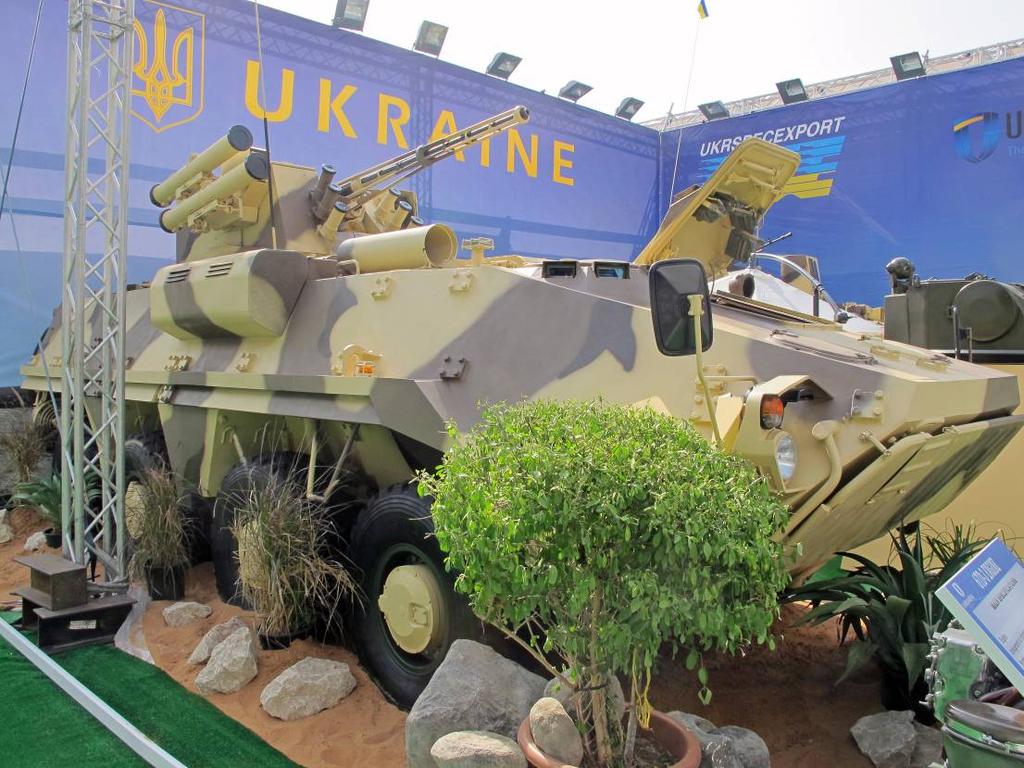

4 Pansarskyttebil BTR-4MV Ukrainska försvarsexportmyndigheten Ukrspecexport visade tillsammans med Kharkiv Morozov Machine Building Design Bureau för första gången upp det hjulgående trupptransportfordonet BTR-4MV. Fordonet är ett amfibiskt 8x8 fordon baserat på BTR-4 serien. Den stora skillnaden mellan BTR-4MV i jämförelse med tidigare BTR-4 modeller är främst att skyddsnivån är anpassad till NATO-standard samt att fordonet har ny motor samt växellåda. Fordonet är utrustat med en tysk dieselmotor på ca 400hk samt en amerikansktillverkad automatisk växellåda. Anledningen till att inte inhemska delar används uppges vara krav från köpare. Topphastigheten uppges vara 110 km/h beroende på skyddsnivå och beväpningsalternativ. Alla hjulen har oberoende fjädring samt är utrustade med central däcktrycksreglering (CTIS). Den ballistiska skyddsnivån på fordonet uppges uppfylla NATO-standard nivå 2 (7.62mm ball) i grund och nivå 4 (14.5mm AP) med tilläggsskydd. Fordonet uppges vara designat för att kunna bära tilläggsskydd mot PV-vapen i form av explosivt reaktiv pansar (ERA) samt gallerskydd (bar/slat armour). Minskyddsnivån uppges inte vara testad enligt NATOstandard och bedöms vara relativt låg. Fordonets stridsvikt är 21,9 ton i grundutförande. Med tilläggsskydd ökar vikten till ca 25 ton. Besättningen består av förare, vagnchef och skytt. Utöver detta kan 6-10 soldater transporteras beroende på vilket beväpningsalternativ som väljs. Fordonet har försetts med ramp istället för dörr för lättare urlastning. Inredningen i den uppvisade vagnen är relativt spartansk och möjligheten att förvara utrustning på ett minsäkert sätt inuti vagnen bedöms i dagsläget vara låg. Stolarna är hängda i taket men saknar säkerhetsbälten. Fordonet kan förses med olika typer av vapenstationer. På IDEX 2013 var vagnen försedd med den ukrainsktillverkade överlagrade vapenstationen Parus. Tornet är fjärrmanövrerat och beväpnat med en 30 mm ZTM-1 automatkanon med en parallellkopplad 7,62 mm kulsputa, en 30 mm AG-17 granatspruta samt två stycken pansarvärnsrobotar av typen Barrier. Detta medför enligt tillverkaren att BTR-4MV med det uppvisade beväpningsalternativet kan verka mot mål upp till ca 4 km med kanonen och upp till 5 km med pansarvärnsrobotarna. Vapenstationen väger 1650kg. BTR-4MV i sidoprofil. Notera att BTR-4MV i likhet med BTR-4M, men i motsats till BTR-4, har fästpunkter för att utrusta fordonet med tilläggsskydd samt att föraren nyttjar periskop istället för fönster. Sid 4 Försvarets Materielverk Teknisk Und informerar Nr

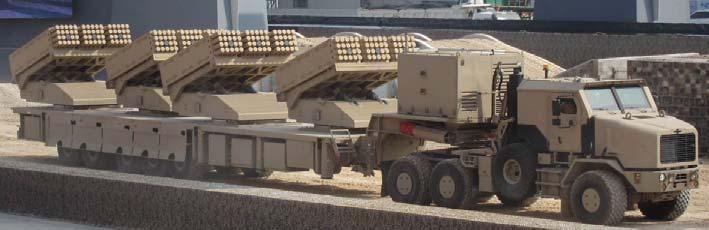

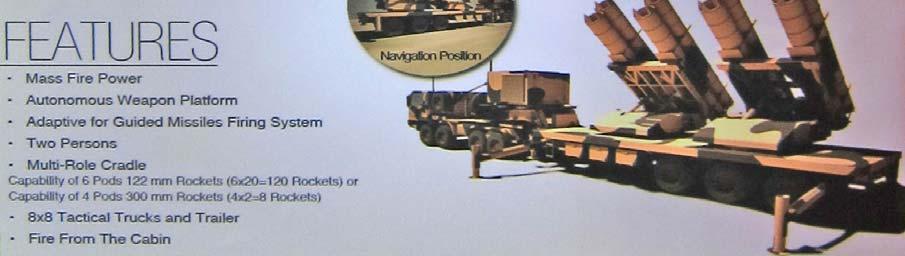

5 Rubrik 122 mm raketartillerisystem Jobaria MCL Jobaria Defense Systems (JDS) Multiple Cradle Launcher (MCL) är ett samarbete mellan det i Förenade Arabemiraten registrerade företaget JDS och Turkiska Roketsan. Systemet består av ett släp med lavetter för raketer, en hytt för kraft- och hydraulikförsörjning samt ett splitterskyddat dragfordon med arbetsplatser för besättningen om tre man. Från Förenade Arabemiratens håll visade man på IDEX 2013 upp systemet i en version med inte mindre än 240 eldrör för 122 mm raketer, fördelade på fyra lavetter. Man antydde även att man höll på att utveckla systemet för att även kunna beväpnas med 300 mm raketer, men det var inget som man officiellt markerade. Roketsan å sin sida visade material på sin version av systemet, som dock endast hade halva antalet lavetter jämfört med Jobaria MCL, men som kunde beväpnas med såväl 122 mm som 300 mm raketer. Med 122 mm raketer har systemet en maximal skottvidd om 40 km, vilket möjligen kan anses vara kort i en konflikt med en kvalificerad motståndare med tanke på hur hög- Data för Jobaria MCL Antal eldrör: 240 Stridsvikt: 105 ton Max skottvidd: 40 km Min skottvidd: 16 km Besättning: 3 Total längd: 29 m Bredd: 4,0 m värdigt mål ett fordon med 240 eldrör torde vara. Med Roketsans 300 mm raketer nås skottvidder om 100 km. Tillverkaren framhåller systemets stora eldkraft i förhållande till bemanningen som krävs för att betjäna systemet, men å andra sidan går man miste om den redundans det medför att fördela eldkraften på fler fordon. Som jämförelse är 240 eldrör samma antal som ett helt batteri om sex pjäsfordon BM-21 förfogar över på det ryska raketartillerisystemet Grad. Jobaria MCL kan då det får eldorder under marsch, göra halt, genomföra alla förberedelser, avlossa samtliga raketer och åter vara på marsch inom tio minuter. Inte mindre än två minuter går åt bara för att skjuta alla raketerna i en takt om två raketer per sekund. Raketerna transporteras och skjuts från hermetiskt förslutna containrar och man uppger att för närvarande kan endast en ammunitionstyp (spräng eller kulspräng) bäras åt gången. Systemet anges idag vara operativt i Förenade Arabemiraten, men antalet system anges inte officiellt, dock minst de två system som förevisades på IDEX Jobaria MCL har 240 eldrör för 122 mm raketer fördelade på fyra lavetter monterade på ett släp. Foto:FMV Turkiska Roketsans ursprungliga koncept är mindre och bär halva antalet lavetter, men marknadsförs öppet med såväl 122 mm som 300 mm raketer. Foto: Roketsan Teknisk Und informerar Nr Försvarets Materielverk Sid 5

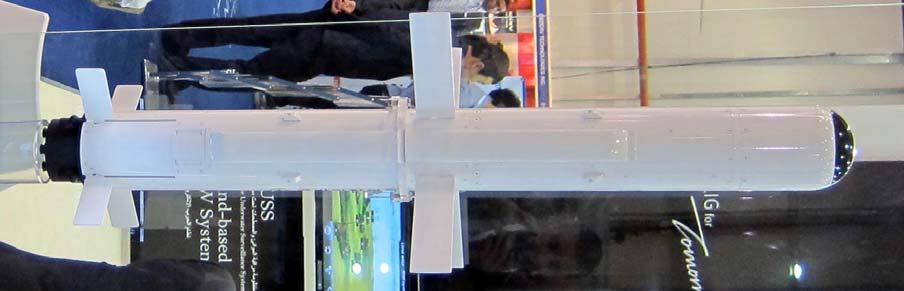

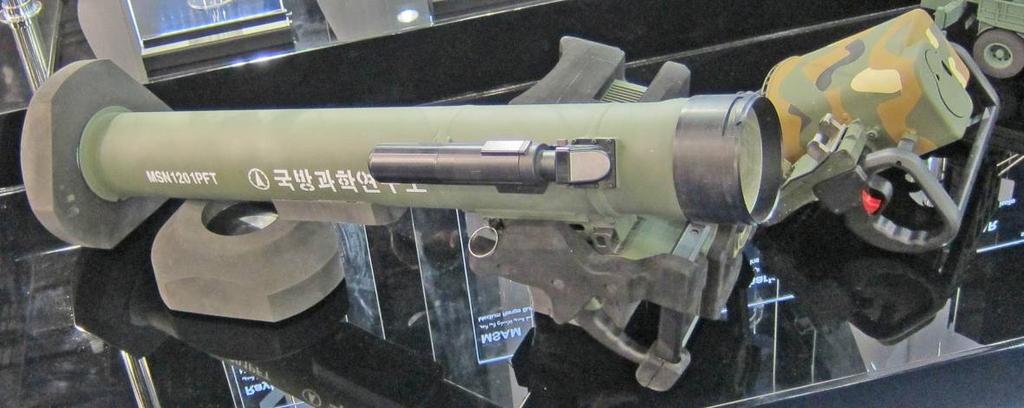

6 Pansarvärnsrobotsystem Raybolt De sydkoreanska motsvarigheterna till FMV och FOI håller i samarbete med företagen LIG Nex1 och Hanwha på att utveckla ett medelräckviddigt pansarvärnsrobotsystem med så kallad Fire and forget -förmåga. Robotsystemet benämns Raybolt och har även gått under beteckningen K-ATGM. Såväl till utseende som till prestanda är systemet mycket likt det amerikanska Javelin, men ingen av parterna har tillkännagett något samarbete. De angivna specifikationerna för Raybolt vad gäller räckvidd och vikt är något bättre än de som ursprungligen gällde för Javelin. Räckvidden för den senare har under optimala förhållanden kunnat vara längre. I likhet med Javelin har Raybolt en bildalstrande IR-målsökare, tandem RSV-stridsdel, roboten kan skjutas från slutna rum samt banprofilen kan väljas mellan direktriktad och dykande i slutfasen. Modeller av Raybolt har tidigare förevisats i Sydkorea, men premiärvisades utomlands på IDEX Systemet är ännu i försöksstadiet och tillverkaren bedömer att testerna är klara omkring Pansarvärnsrobot Raybolt i skjutklart läge med den äldre avfyringsanordningen som liknar den till Javelin. Omedelbart till höger visas den senaste utvecklingsversionen av avfyringsanordningen som är något mindre än den äldre. Till höger: Roboten till Raybolt som den ser ut i banan. Raybolt har fyra vingar placerade centralt på robotkroppen till skillnad mot Javelin som har åtta. Data för Raybolt Max skjutavstånd Systemvikt med en robot Stridsdelstyp Målsökartyp Banprofil 3000 m 20 kg Tandem RSV Bildalstrande IR Direkt eller dykande i slutfasen Sid 6 Försvarets Materielverk Teknisk Und informerar Nr

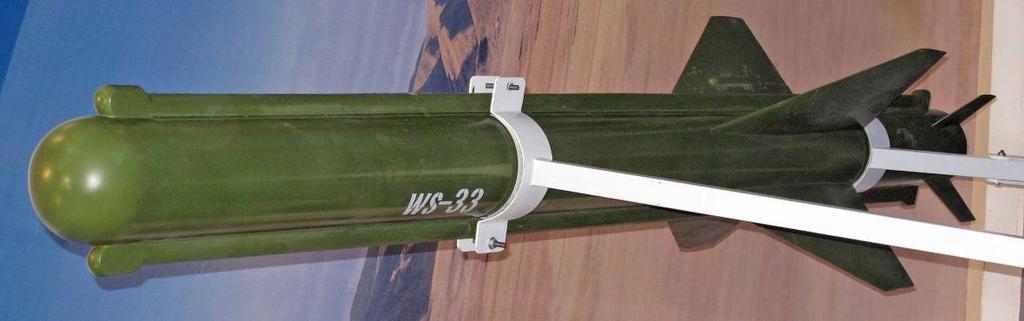

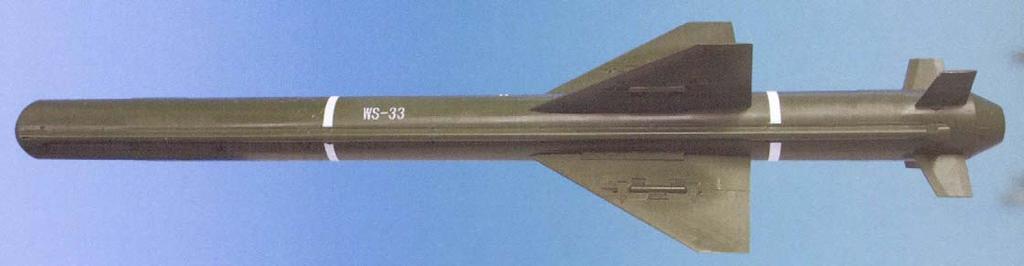

7 Slutfasstyrd markrobot WS-33 Under senare år har kinesiska utvecklare av raketartillerisystem tagit fram en mängd versioner av precisionsammunition i form av raketer, eller definitionsmässigt robotar, som utrustats med tröghetsnavigering och/eller satellitnavigering. Med WS-33 har företaget ALIT tagit utvecklingen ett steg längre då man även försett roboten med en bildalstrande IR-målsökare för slutfasnavigering. Man uppger att roboten är försedd med datalänk till eldledningen som kan uppdatera målläget för ett rörligt mål. Om informationen från robotens målsökare delas med eldledningen kan det prioriterade målet pekas ut så att roboten kan låsa på detta och därefter autonomt bekämpa det. Enligt ALIT är roboten även försedd med en avancerad krutraketmotor med variabel dragkraft, vilket kan nyttjas för att optimera banprofilen beroende på det aktuella bekämpningsavståndet. Ett till delar liknande koncept återfanns tidigare i Lockheed Martins utvecklingsprogram GMLRS+ till det amerikanska raketartillerisystemet MLRS, men man kom senare att ambitionssänka det programmet vad gäller målsökardelen då man inte såg någon marknad för att bekämpa rörliga mål på de avstånden från en markbaserad plattform. Fullskalemodell av WS-33. WS-33 i sidoprofil. Notera de vikbara vingarna samt styrrodren i bakkant. Foto: ALIT Data för WS-33 Min skjutavstånd Max skjutavstånd Statistiskt bomavstånd (CEP) Startvikt robot Diameter robot Längd robot Stridsdelsvikt 10 km 70 km max 10 m 200 kg 200 mm 3300 mm 23 kg Teknisk Und informerar Nr Försvarets Materielverk Sid 7

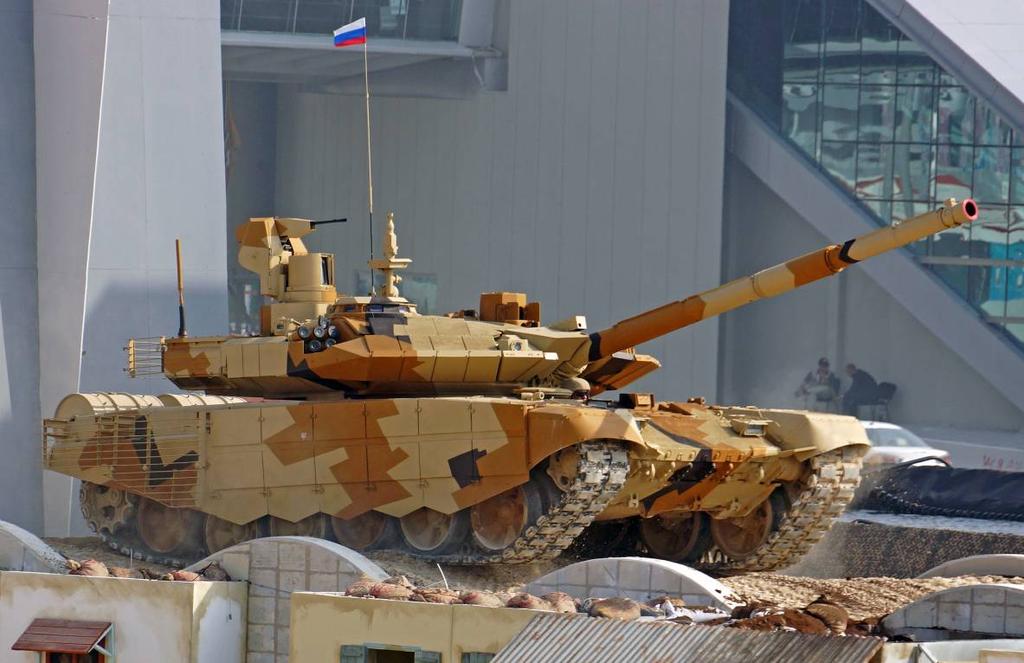

8 Stridsvagn T-90SM fortsätter att utvecklas Företaget Uralvagonzavod (UVZ) visade upp stridsvagnen T-90SM. Vagnen visades upp för första gången på Russian Expo Arms i september 2011 och har sedan dess även visats upp utanför Ryssland på DEFEXPO och Eurosatory. T-90SM är en modernisering av T-90S och är främst tänkt för export. Vagnen som visades upp på IDEX 2013 uppvisar vissa skillnader i jämförelse med den vagn som visats tidigare. Bland annat är skyddsmodulerna på tornet sektionerade och har fått ett utseende som inte längre ser ut som prototyper. Vagnen har också försetts med mörkerhjälpmedel för föraren inklusive belysning. Detta visar att utvecklingsarbete fortfarande genomförs på vagnen. T-90SM under en förevisningskörning. Notera förarens tilläggsutrustning som på bilden syns under tornets främsta ERA-plattor, tornsidornas nya utformning och att en extra antenn placerats på tornets högra bakkant. I denna vinkel syns tornsidans nya utformning tydligare. Även APU:n över bakändan av vänster bandhylla har fått ny utformning. Sid 8 Försvarets Materielverk Teknisk Und informerar Nr

9 Motmedelsystem Centurion Under 2009 presenterade brittiska Chemring Countermeasures Ltd ett nytt marint motmedelskastarsystem med beteckningen CENTURION. Systemet består av en operatörspanel som kan vara stand alone eller integrerad i befintligt ledningssystem, tillsammans med befintliga sensor- och varnarsystem. På däck finns två kupolförsedda vridbara kastare som rymmer 12 stycken eleverbara eldrör, mm, avsedda för skenmålsraketer med aktiva eller passiva radar- och IR-skenmål eller torpedmotmedel. I samband med insats vrids kupolen i önskad azimutvinkel. Samtidigt roteras kastarens magasin så att aktuellt eldrör kan eleveras i önskad vinkel för att placera skenmålet inom avsett avståndsområde. Den första prototypen av kastare kunde vridas ±240 i azimut och motmedelgranaterna/raketerna kunde avfyras i elevation Inledande tester visade att detta elevationsintervall inte var optimalt och i samband med IDEX 2013 presenterades en modifierad motmedelkastare, utan den vridbara kupolen. Den modifierade kastaren har en täcklucka för varje eldrör och därmed har elevationsvinkeln utökats till 0-70, se bild nedan. Höjd: < 250 cm Diameter: 200 cm Vikt: < 1200 kg Utvridning azimut ±240 Utvridning elevation 0-90 (avfyring 0-70 ) Utvridningshastighet az. >80 /s Utvridningshastighet el. >75 /s Responstid <3 s från stuvningsläge. Antal eldrör 12 Kaliber mm Nyttolast Passiva radar-, IR- och EO motmedel. Aktiva off-board störsändare. Torpedmotmedel. Operatörsmoder Automatisk, semiautomatisk eller manuell elektromekanisk avfyring. Motmedelkastare CENTURION med och utan kupol. Foto: FOI Den ekonomiska krisen i Europa har medfört att försäljningsframgångarna för CENTURION har uteblivit. I ett försök att öka intresset för systemet har Chemring identifierat andra aktuella förmågebehov som kan täckas av CENTURION. Under IDEX 2013 presenterades ett nytt samarbetsprojekt med amerikanska Raytheon, där man har för avsikt att komplettera CENTURION med pansarvärnsrobotar, JAVELIN och TOW, för att bekämpa mindre patrullbåtar och piratfartyg. Tillverkarna har även diskuterat en eventuell framtida komplettering med MANPADS och UAV:er. Med det nya konceptet kommer besättningen ha möjlighet att välja olika nyttolast, motmedel eller robot, i kastarens tolv positioner. För att detta skall vara möjligt krävs modifiering av befintliga eldrörsadaptrar så att de kan hantera grövre dimensioner. Vidare krävs en modifiering av interface mellan kastare och eldledning för att kunna hantera målinvisning till robotarna. Inledande tester kommer att genomföras under Modifierad motmedelkastare CENTURION. Foto: Raytheon Teknisk Und informerar Nr Försvarets Materielverk Sid 9

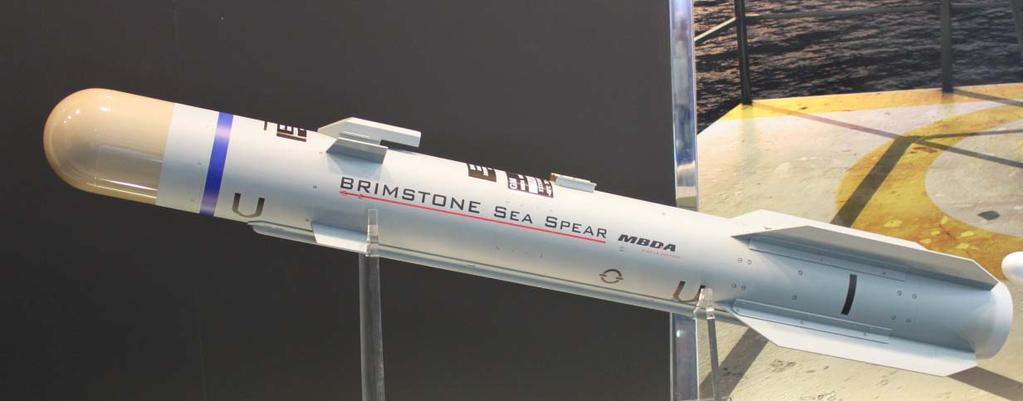

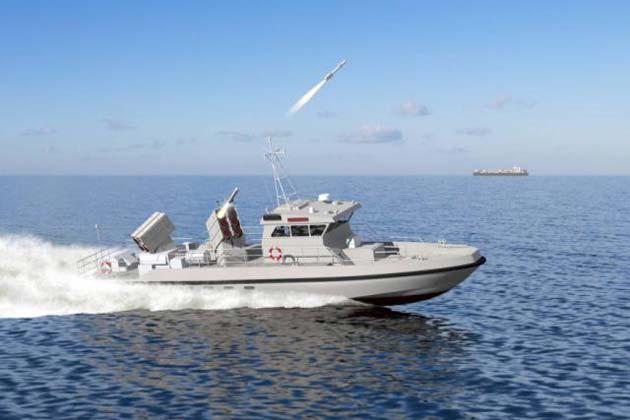

10 BRIMSTONE SEA SPEAR I samband med försvarsutställningarna EURONAVAL 2012 och NAVDEX 2013 har den franska robottillverkaren MBDA presenterat ytterligare en version av det korträckviddiga robotsystemet BRIMSTONE. Denna gång är det en marin version med beteckningen BRIMS- TONE SEA SPEAR som är avsedd att avfyras från mindre patrullbåtar eller från land mot svärmar av små snabbgående båtar. SEA SPEAR bygger till stora delar på den senaste attackrobotversionen, BRIMSTONE DUAL MODE, utrustad med en semiaktiv lasermålsökare och en aktiv radarmålsökare på mm-vågs bandet. Den största skillnaden mellan BRIMSTONE DUAL MODE och SEA SPEAR är att den senare saknar den semiaktiva lasermålsökaren och därmed är helt autonom efter avfyring. För att uppfylla kraven på bekämpning av flera samtidiga snabba mål, på korta avstånd, är SEA SPEAR eldledning integrerad med fartygets radar- och elektrooptiska spaningssystem där invisning av robotsystemet kan ske med hög automatiseringsgrad. Roboten förvaras och avfyras från rektangulära robottuber. Framdrivning sker med en krutraketmotor som har kort brinntid och låg rökutveckling för att försvåra upptäckt. Inledningsvis använder den digitala autopiloten tröghetsnavigering för att manövrera mot mål och för slutfasstyrning används en aktiv mm-vågs radarmålsökare, 94 GHz. Stridsdelen är av typen tandem RSV. Data BRIMSTONE SEA SPEAR Längd: Diameter: Totalvikt: Räckvidd: 180 cm 18 cm < 49 kg >7 km BRIMSTONE SEA SPEAR Foto: FOI Illustration av SEA SPEAR. Foto: MBDA Sid 10 Försvarets Materielverk Teknisk Und informerar Nr

11 Lätt UAV-system från kanadensiska Aeryon Labs I klassen små, portabla och flygande övervakningssystem har UAV:er av typen quadrotor visat sig vara robusta och enkla att använda. Trots att ett stort antal leverantörer har tagit eller är på väg att ta fram plattformar baserade på detta grundkoncept har endast ett fåtal använts i i operativt läge. Ett av de system som har använts är Aeryon Scout som är framtaget av det kanadensiska företaget Aeryon Labs. Systemet användes av de libyska rebellerna vid spaning mot fientligt artilleri. Spaningsuppdraget genomfördes utan expertstöd efter endast ett par timmars utbildning. Ett exempel på ett användningsområde är generering av ett uppdaterat kartunderlag över ett specifikt område. Operatören markerar en ruta över området som skall undersökas och systemet lägger automatiskt upp ett lämpligt spaningsmönster. Därefter genomförs en helt autonom spaningsflygning över området, inklusive vertikal start och landning. Det genererade bildmaterialet överförs till ett bildbehandlingsprogram med vilken en sammansatt bild skapas. Denna kan sedan integreras med det befintliga kartunderlaget för att ge operatören en aktuell lägesbild. Enligt tillverkaren kan plattformen hantera medelvindar på upp till 14 m/s och vindbyar på upp till 22 m/s, vilket gör den lämplig för användning i områden med vanligtvis svåra väderförhållanden. Flygtiden anges till maximalt 25 minuter och ett komplett system väger mindre än 1,5 kg. Sensorer inkluderar: En högupplöst gyrostabiliserad digital kamera En videokamera med 10 gångers zoom En IR-sensor Aeryon Labs har även möjlighet att integrera skräddarsydda sensorer. UAV av typen quadrotor benämnd Aeryon Scout Foto: Aeyron Labs Teknisk Und informerar Nr Försvarets Materielverk Sid 11

12 Påbörjad integration med flygburen BrahMos samt ny konceptrobot Bakgrund 1998 gick ryska NPO Mashinostroyenia och indiska Defence Research and Development Organisation DRDO samman och skapade BrahMos Aerospace med syfte att utveckla roboten BrahMos. Företagsnamnet BrahMos Aerospace är namngivet efter floderna Brahmaputra och Moskvafloden. BrahMos är en vidareutveckling på Yakhont Onix (SS- NX-26) som är en fartygsburen sjömålsrobot. BrahMos utvecklas för att kunna skjutas från olika plattformar såsom fartyg, landbaserad, ubåt och flygplan. I dagsläget kan BrahMos endast skjutas från fartyg och markbaserad plattform men inte från ubåt och flyg. Integrering med ubåt och flygplan har fram till 2013 inte blivit realiserat trots att den officiella ståndpunkten varit att integration skulle genomföras I februari visade för första gången en flygburen BrahMos upp hängandes på en Su- 30MKI. BrahMos Aerospace meddelar att integrationsprover nu har påbörjats och bör vara klara till årsskiftet 2013/2014. Roboten har en längd på 8,3 m och en diameter som uppgår till 0,67 m. Den flygburna versionen av roboten väger 2500 kg. Öppna källor rapporterar att BrahMos Aerospace håller på att titta på en ny version av BrahMos benämnd BrahMos Mini vilken skulle kunna integreras på Rafale och MiG-29K för den indiska flottan. Uppgifterna är obekräftade, versionen är torligen inte aktuell innan den flygburna versionen av BrahMos för Su- 30MKI har blivit operativ. Vid avfyrning kastas skyddskåpan i robotens nos varpå luft strömmar in genom luftintaget i nosen. En krutraketmotor accelererar roboten till Mach 2 där krutraketmotorn kastas och ramjetmotorn tänds. BrahMos har en marschfart på ca Mach 2,6 vid m höjd och ca Mach 2,0 vid låg höjd. Utvecklingssteg Sedan utvecklingsstart har roboten utvecklats vidare i två steg. BrahMos block II Utvecklingssteget innefattade uppgraderad målsökare med förbättrad målurskiljning. Vidare försågs även roboten med GLONASS-mottagare för att öka precisionen med hjälp av satellitnavigering. BrahMos block III Denna version innehåller förbättrat styrsystem vilket tilllåter roboten att navigera via waypoints samt möjliggör för roboten att anfalla målet från varierande anslagsvinklar upp till nära 90. Detta utvecklingssteg testades 2010 då roboten avfyrades från marklavett. BrahMos II BrahMos II är än så länge bara i konceptfasen men den visar tydligt att BrahMos Aerospace har hakat på trenden med att ta fram hypersoniska attackrobotar. Med hypersonisk menas farter över Mach 4,5. Företaget uppger att de börjat titta på en hypersonisk lösning men att den ännu är flera år bort. Den hypersoniska attackroboten BrahMos II förevisad på Aero India 2013 Sid 12 Försvarets Materielverk Teknisk Und informerar Nr

13 Flygburen BrahMos hängande på centrumbalken under Su-30MKI BrahMos sedd från sidan under Su-30MKI Data för BrahMos Längd 8,3 m Vikt 2500 kg Diameter 0,67 m Stridsdel 300 kg penetration och splitter Motortyp Ramjet med krutraketbooster Navigering/målsökare TN + aktiv radarmålsökare Räckvidd 290 km Fart Mach 2,0-2,8 Teknisk Und informerar Nr Försvarets Materielverk Sid 13

14 Bärbart satellitkommunikationssystem Mobile Patrol MPS450 är ett kompakt, mobilt och bärbart system för satellitkommunikation som marknadsförs av ASTRIUM, ett företag inom EADS. Systemet kräver ingen montering och det är enkelt att använda, endast en knapptryckning krävs för att starta systemet. Enheten väger totalt 23 kg och kan bäras i en ryggsäck eller i en robust väska. Hela systemet ska vara litet nog för att ta ombord det i en väska som handbagage på flyget. Kunden kan välja mellan olika frekvensband, K a -, X- eller K u -band, se tabellen nedan. Systemet styrs via en PC och kan automatiskt låsa på en satellit. Kunden får själv välja satellitmodem, kommersiellt (t.ex. idirect eller SKYWAN) eller ett annat externt modem med L-bands gränssnitt. Tillverkaren erbjuder ett modem som utnyttjar principer enligt SDR (Software Defined Radio), vilket ger stor flexibilitet, lägre livscykelkostnader och kan behålla interoperabiliteten när nätverksarkitekturen utvecklas. Enligt ASTRIUM är utrustningen mycket lämpad för militär eller statligt anställd personal som arbetar i avlägsna områden eller i fientliga miljöer. MPS450 Data Mobile Patrol MPS450 RF kapacitet K a -band X-band K u -band Frekvens (Rx) (GHz) 19,7-21,2 7,25-7,75 10,9-12,75 Frekvens (Tx) (GHz) 29,5-31 7,9-8,4 13,75-14,5 Polarisation Cirkulär Cirkulär Linjär EIRP (dbw) 50, G/T (db/k) 12, Kontroll Elevation 0-90 Azimut ±200 Polarisationsområde ±95 Storlek Yttre dimensioner (L B H) mm Sid 14 Försvarets Materielverk Teknisk Und informerar Nr

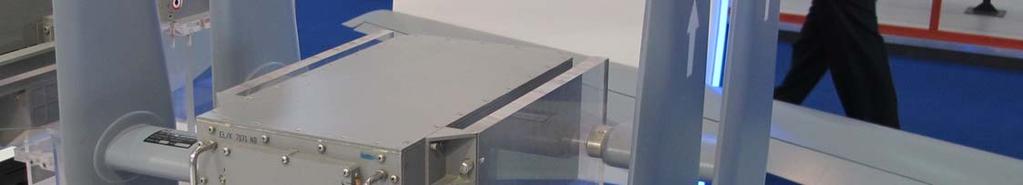

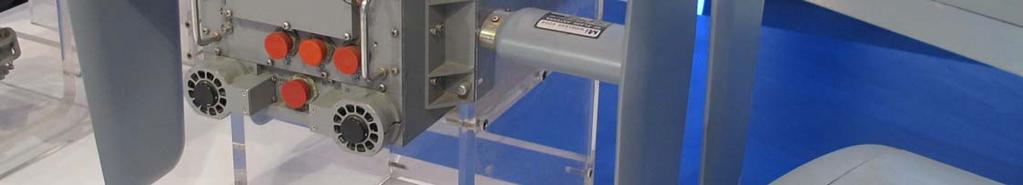

15 Signalspaningssystem ELK-7071 är ett system för Communication Intelligence (COMINT) och Direction Finding (DF) från israeliska Elta Systems. Systemet, som består av en elektronikdel och ett antennsystem, är tänkt att kunna integreras i UAV eller mindre flygplan. Tanken verkar vara att integrera systemet i en plattform med hög uthållighet och lång flygtid. Systemets uppgift är att skanna av bestämda frekvensband, avlyssna, identifiera, lokalisera, analysera, klassificera och övervaka kommunikationssignaler i ett visst område. Enligt tillverkaren ska systemet klara att mäta in källor med en hög grad av mobilitet, korta sändningar och snabba frekvensändringar. ELK-7071 ska klara att täcka frekvensområdet 1,5 MHz till 40 GHz. Det görs en förbehandling av de avlyssnade signalerna ombord på den flygande plattformen, varefter informationen sänds till en markstation via datalänk. Operatörerna på marken fortsätter att processa signalerna, klassificerar och geolokaliserar data. ELK-7071 ska också mer eller mindre automatiskt kunna generera underrättelserapporter, Electronic Order of Battle (EOB) i nära realtid. Till systemet finns också program för att planera operationen, som dessutom kan göra en analys av operationen efteråt. ELK-7071 är ett system för COMINT/DF och här syns systemet på en modell av en israelisk UAV. Foto:FMV Teknisk Und informerar Nr Försvarets Materielverk Sid 15

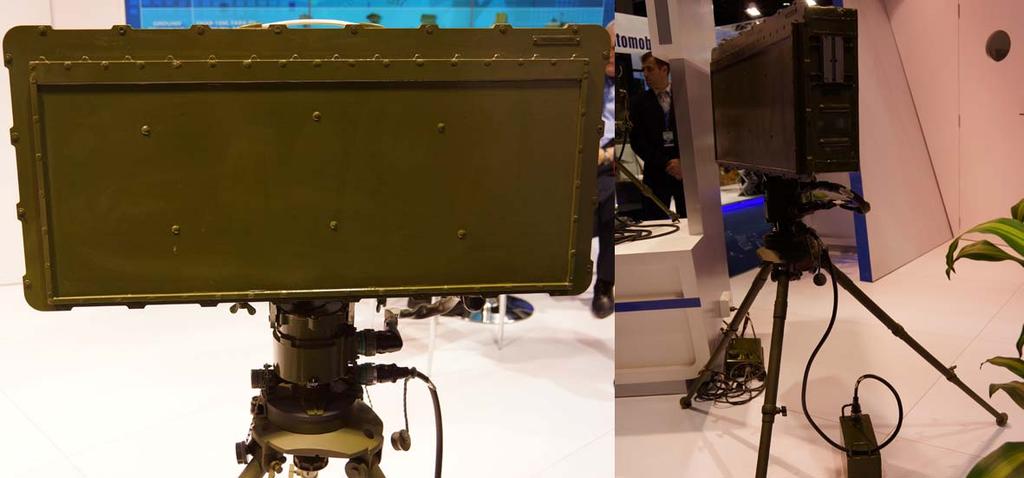

16 Ny portabel stridsfältsradar från Ryssland med ny förmåga Ryska Strela visade sin senaste portabla stridsfältsradar. Testerna avslutades redan under 2011 och radarn erhöll beteckningen 1L277. Den har en fasstyrd antenn med förstärkare av halvledare vilket borgar för hög tillförlitlighet. Radarn har elektriskt styrbara lober i azimut. Med sina 35 kg placerar den sig mitt emellan den lätta Faraserien och den tyngre Kredo-serien, båda tillverkade av Strela. Utöver att kunna detektera såväl stationära som rörliga mål (genom pulsad linjär frekvensmodulering LFM) kan 1L277 även användas för ledning av indirekt eld genom att detektera krevaden från granaten, beräkna dess koordinater och jämföra med önskad nedslagsplats. Att kunna leda indirekt eld har tidigare varit förbehållet de tyngre (men fortfarande portabla) radarerna i Kredoserien (PSNR-8 och PSNR-8M) vilka väger drygt 60 kg. Med 1L277 har ökad förmåga erhållits till motsvarande vikt som radarer i Fara-familjen. Radarn kan följa 20 samtidiga mål och drifttiden med batteri är 7,5 timmar. Stridsfältsradarn 1L277 från ryska Strela Data för 1L277 Typ Fasstyrd pulsad LFM Räckvidd 20 km mot lastbil Antal samtidigt följda 20 mål Lobbredd 2 Effektförbrukning 70 W Kontinuerlig driftstid 7,5 timmar Vikt 35 kg MTBF >3000 timmar Sid 16 Försvarets Materielverk Teknisk Und informerar Nr

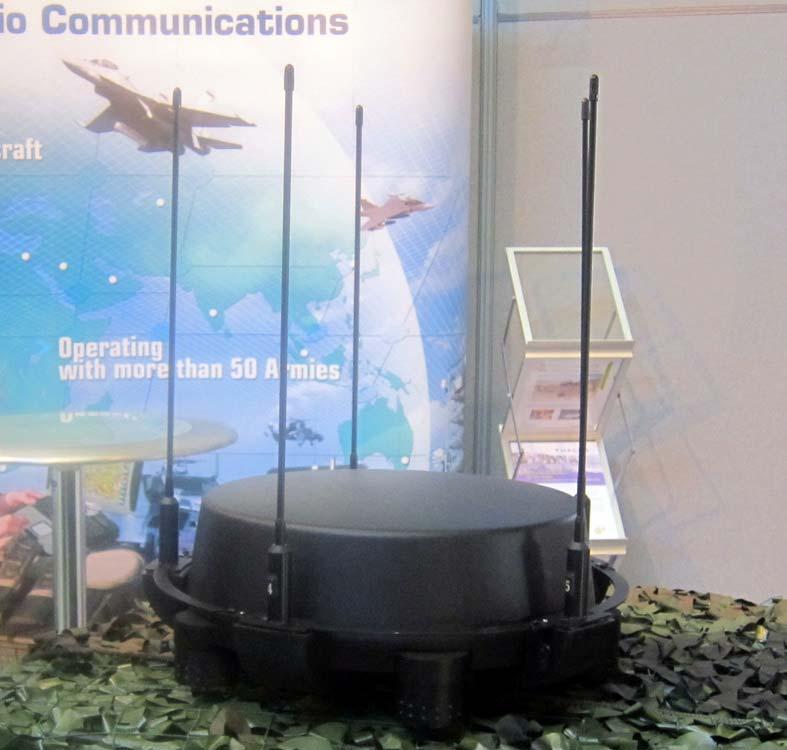

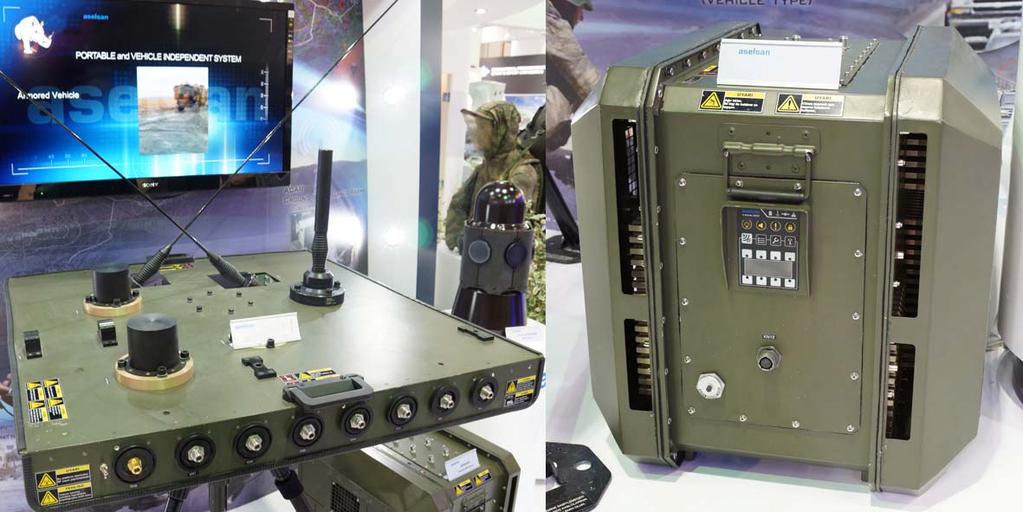

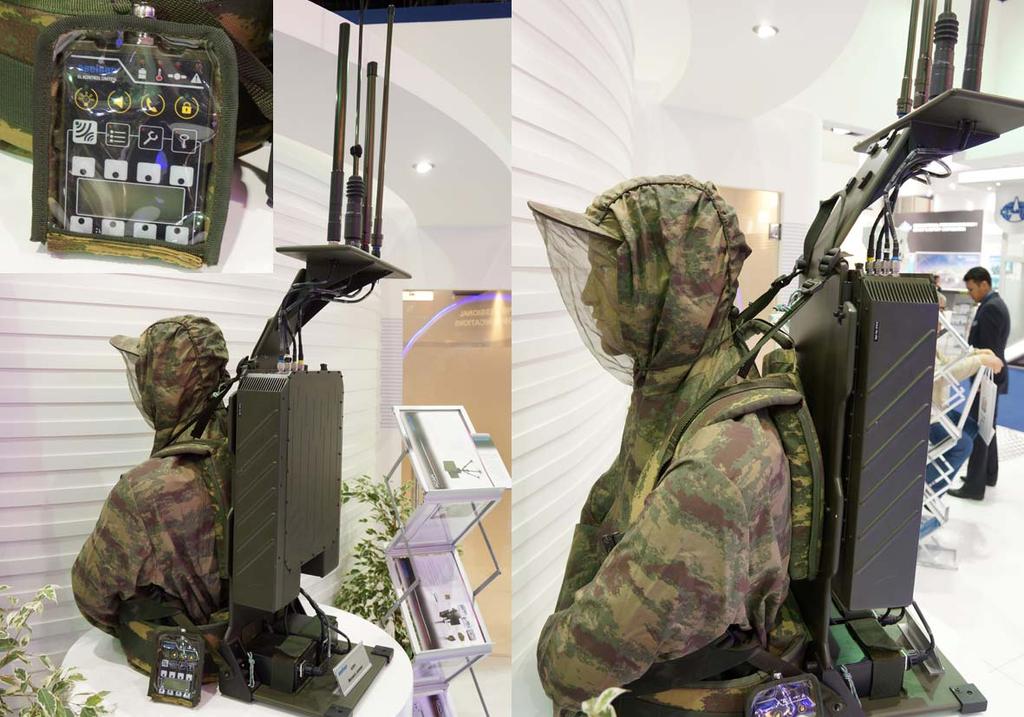

17 Nya RCIED-störare från Turkiet Aselsan presenterade den fjärde generationen av sin portabla RCIED-störare (Radio/Remote Controlled Improvised Explosive Device) KiRPi. Denna är, till skillnad från tidigare generationer, av typen programmeringsbar radio, så kallad SDR (Software Defined Radio). Nyttan med SDR är bland annat att operatören snabbt kan göra ändringar på störningsprofilen, såsom störda frekvensområden och uteffekt. Exempelvis kan det göras frekvensluckor i störningen för egen kommunikation. Justeringar kan antingen göras på en ansluten dator, alternativt via den lösenordsskyddade kontrollenheten. KiRPi kan antingen täcka frekvenser inom frekvensområdet 20 MHz 3 GHz med en enda enhet alternativt delas upp i två enheter vilka täcker olika frekvensband. Vitsen med att dela upp frekvenstäckningen är att vikten minskar från kg till 8-10 kg per enhet, där variationen i vikt beror på om det är utan eller med batteri som avses. Utöver att bäras som ryggsäck kan KiRPi fordonsintegreras med antennerna anslutna till en magnetisk platta vilken monteras på fordonets tak. Genom att montera hjul samt justera antennernas lutning kan KiRPi även dras på marken vilket kan vara lämpligt vid bombröjning. RCIED-störaren KiRPi från turkiska Aselsan. I delbilden överst till vänster visas kontrollenheten med vilken olika störningsprofiler kan väljas. I delbilden till höger visas skyddsklädseln som uppges ha 80 db dämpning inom adekvat frekvensområde vilket skall resultera i att systemet inte är skadligt för operatören. Teknisk Und informerar Nr Försvarets Materielverk Sid 17

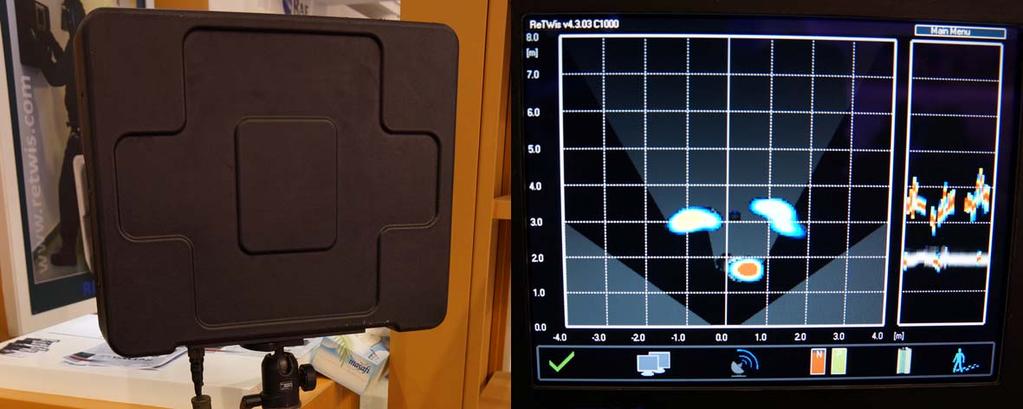

18 Uppgraderad väggpenetrerande radar från Tjeckien Tjeckiska Retia har utvecklat en ny version av sin väggpenetrerande radar ReTWis vilken började marknadsföras i slutet av Radarn har all nödvändig utrustning, såsom mikrovågskomponenter, signalprocessor, batteri, skärm och dator implementerat i ett vattentätt skal. Ingen extern dator behövs för att tolka bilderna datorn genererar. Den batteridrivna radarn har max 9 timmars drifttid med ett 14 Ah batteri. Den sänder en bredbandig signal med låg effekt som kan detektera människor i rörelse. Utöver detta kan radarn även detektera människor som inte rör sig genom att se de små rörelser som andningen ger upphov till. Radarn har en räckvidd på upp till 20 m om den är i direkt kontakt med väggen. Radarn kan även vara fristående en bit ifrån väggen, exempelvis monterad på en tripod för övervakningsändamål, vilket dock leder till minskad räckvidd. Radarn kan detektera mål bakom alla typer av väggar utom hela metallväggar. På radarns skärm kan man utöver rörliga och stationära människor även få en presentation av rummets storlek samt skuggade områden där eventuella icke-detekterade personer kan befinna sig. Väggpenetrerande radar från tjeckiska Retia. På radarns baksida finns skärmen placerad (t h). Data ReTWis 4.3 Frekvensområde 1-3,5 GHz Räckvidd 20 m Uteffekt 20 mw Täckningsområde -Azimut -Elevation Lägesnoggrannhet < 1 m Skärmupplösning 640 x 480 Kontinuerlig driftstid 4,5 respektive 9 timmar med 7 respektive 14 Ah batteri Vikt 7,2 kg inkl batteri Storlek (b x h x d) 50 x 42 x 16 cm Sid 18 Försvarets Materielverk Teknisk Und informerar Nr

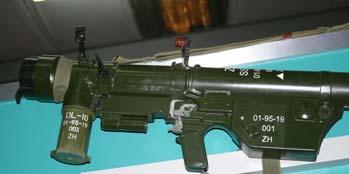

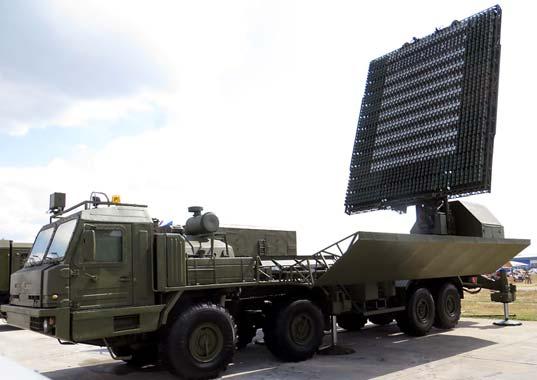

19 Lösningar och vinnare Lösningar till igenkänningsuppgift 6/2012 Vinnare: Henrik Vassback, FMV AK Mark. Grattis! Bild 1. FIM-92 Stinger Bild 2. FN-6 Bild 3. Igla-S Bild 4. QW-1 Nya uppgifter Bild 2 Bild 1 Sänd ditt svar med e-post till tekniskund@fmv.se senast Namn på den först dragna rätta lösningen publiceras i kommande nummer och erhåller pris. Bild 3 Teknisk Und informerar Nr Försvarets Materielverk Sid 19
