En varning ger ytterligare information som om den inte följs kan resultera i risk för personskador.

Transkript

1 - 1 -

2 Om denna handbok Terminologi i detta dokument Följande terminologi används i denna handbok. Indikerar viktig information om användningen. Se till att läsa avsnitt med denna markering. Indikerar ytterligare information om användningen. Du bör läsa avsnitt med denna markering. Referens Indikerar vart du ska gå om du vill ha mer detaljerad eller relaterad information. VARNING En varning ger ytterligare information som om den inte följs kan resultera i risk för personskador. FÖRSIKTIGT En uppmaning till försiktighet ger ytterligare information som om den inte följs kan resultera i risk för fel eller skador på utrustningen. Symboler i detta dokument Följande symboler används i denna handbok. Symboler Beskrivning [ ] Indikerar menynamn på bildskärmen. Indikerar namn på menyer, fönster eller dialogrutor i en dator. " " Indikerar meddelanden och inmatad text på bildskärmen. Indikerar filnamn i en dator. Indikerar referenstitlar. < > knapp/tangent Indikerar en hårdvaruknapp på kontrollpanelen eller tangent på datorns tangentbord. > Indikerar hur du kommer åt det alternativ du vill ha i menyn i skrivaren eller datorn. Din skrivare Indikerar en skrivare du vill använda eller välja

3 Notation som används i handboken Följande notationer kan användas i denna handbok. C822n/C822dn C822 Microsoft Windows 7 64-bit Edition operativsystem Windows 7 (64-bitars version) Microsoft Windows Vista 64-bit Edition operativsystem Windows Vista (64-bitars version)* Microsoft Windows Server 2008 R2 64-bit Edition operativsystem Windows Server 2008 R2* Microsoft Windows Server bit Edition operativsystem Windows Server 2008 (64-bitars version)* Microsoft Windows XP x64 Edition operativsystem Windows XP (x64-version)* Microsoft Windows Server 2003 x64 Edition operativsystem Windows Server 2003 (x64- version)* Microsoft Windows 7 operativsystem Windows 7 * Microsoft Windows Vista operativsystem Windows Vista * Microsoft Windows Server 2008 operativsystem Windows Server 2008 * Microsoft Windows XP operativsystem Windows XP * Microsoft Windows Server 2003 operativsystem Windows Server 2003 * Microsoft Windows 2000 operativsystem Windows 2000 Gemensamt namn för Windows 7, Windows Vista, Windows Server 2008, Windows XP, Windows Server 2003, och Windows 2000 Windows * Om det inte finns någon speciell beskrivning ingår 64-bitars-versionen i Windows 7, Windows Vista, Windows Server 2008, Windows XP och Windows Server (64-bitars-versionen och Windows Server 2008 R2 ingår i Windows Server 2008.) Om det inte finns någon speciell beskrivning används Windows 7 för Windows, Mac OS X 10.7 används för Mac OS X och C822dn används som skrivare för exempel i detta dokument. Beroende på ditt operativsystem eller modell kan beskrivningarna i detta dokument skilja sig åt

4 Innehåll Om denna handbok...2 Terminologi i detta dokument... 2 Symboler i detta dokument... 2 Notation som används i handboken Praktiska utskriftsfunktioner... 8 Skriva ut på kuvert... 8 Skriva ut på etiketter... 9 Skriva ut på papper i anpassad storlek Manuell utskrift Kombinera flera sidor på ett pappersark (utskrift av flera sidor) Duplexutskrift Ändra storlek på sidor Sortera sidor Utskrift av broschyr Skriv ut omslag Affischutskrift Ändra utskriftskvalitet (upplösning) Förbättra fotografier Skriva ut färgdata med gråskala Förstärka tunna linjer Automatiskt val av fack Automatisk växling av fack Spara toner Säker utskrift Krypterad säker utskrift Skriva ut vattenstämpel Skriva ut överlägg Lagra utskriftsdata Spara drivrutinsinställningarna Ändra drivrutinens standardinställningar Använda skrivarteckensnitt Använda datorteckensnitt Använda en utskriftsbuffert Ändra Monoutskriftsläge Skriva ut till en fil Ändra emulationsläge

5 Innehåll 2. Justera färg Justera färgen på kontrollpanelen Justera färgregistreringen Justera densiteten Justera färgbalansen (densitet) Justera färg på datorn Färgmatchning (automatisk) Färgmatchning (Kontorsfärg) Färgmatchning (Graphic Pro) Färgmatchning (ingen färgmatchning) Ändra svart finish Eliminera vita mellanrum mellan text och bakgrund (svart övertryck) Simulera utskriftsresultat med bläck Justera färg med verktyget Color Correct Utility Ändra palettfärg Ändra gammavärde eller nyans Skriva ut med justerade färginställningar Spara inställningar för färgkorrigering Importera inställningar för färgkorrigering Radera inställningar för färgkorrigering Färginställning med verktyget Color Swatch Utility Skriva ut färgkarta Skriva ut en fil med den färg du vill ha Ändra skrivarinställningarna Kontrollera aktuella inställningar Skriva ut utskriftsinformation Ändra utrustningsinställningarna Administratörsinställningar Andra inställningar Lista över varje inställningsmeny

6 Innehåll 4. Använda verktygsprogramvara Översikt över verktygen Installera verktyg Gemensamma verktyg för Windows/Mac OS X Webbsida Verktyg för Windows Configuration Tool Språkinställningar för kontrollpanelen Card Setup Verktyget OKI LPR Utility Extension TELNET Verktyg för Mac OS X Språkinställningar för kontrollpanelen Card Setup Nätverksinställningar Nätverksinställningsobjekt Ställa in IP-adress Ändra nätverksinställningar från webbsidan Informera om slutet på förbrukningsvarors livslängd och fel via e-post (underrättelse via e-post) Kontrollera åtkomst genom IP-adress (IP-filtrering) Kontrollera åtkomst genom MAC-adress (MAC-adressfiltrering) Skriva ut utan skrivardrivrutin (direktutskrift) Kryptera kommunikation genom SSL/TLS Kryptera kommunikation genom IPSec Använda SNMPv Använda IPv Använda IEEE802.1X Ändra inställningar för EtherTalk (endast för Mac OS X) Andra åtgärder Initialisera nätverksinställningar Använda DHCP

7 Innehåll 6. Felsökning Initialisera Initialisera ett SD-minneskort Initialisera flashminne Återställa skrivarinställningarna Ta bort eller uppdatera skrivardrivrutinerna Ta bort en skrivardrivrutin Uppdatera en skrivardrivrutin Sakregister

8 1 1. Praktiska utskriftsfunktioner 1. Praktiska utskriftsfunktioner Detta kapitel förklarar avancerade utskriftsfunktioner. Det som visas på skärmen och procedurerna kan skilja sig beroende på operativsystemet, programmen och versionen på skrivardrivrutinen som används. Detta avsnitt använder Notepad och TextEdit i Windows och Mac OS X som exempel. Referens Mer information om inställningsalternativen i skrivardrivrutinen finns i online-hjälpen. Skriva ut på kuvert Du kan skriva ut på kuvert genom att ändra inställningen för pappersstorlek och använda multifacket och text-upp-staplaren. Ställ in pappersstorleken för multifacket på operatörspanelen och gör sedan utskriftsinställningar, som pappersstorlek och pappersfack, med skrivardrivrutinen. Papperen kan vikas eller krusas efter utskriften. Gör en testutskrift och kontrollera att det inte uppstår problem. Kuvert ska laddas med adressidan uppåt. --Com-10-, DL-, och C5-kuvert fylls på så att fliken är uppåt i matningsriktningen. --C4-kuvert fylls på så att fliken är till höger i matningsriktningen. 4 Tryck på <9>, <0>-tangenterna och tryck sedan på <ENTER>-knappen. 5 Tryck på bläddraknappen, välj [Kuvert*] och tryck sedan på <ENTER>-knappen. * Välj kuverttyp. 6 Tryck på <ON LINE (ONLINE)>knappen för att gå ut ur menyläget. 7 Öppna den fil du vill skriva ut i datorn. 8 Konfigurera pappersstorlek, papperskälla och orientering i skrivardrivrutinen och börja sedan skriva ut. För Windows 1 I [Arkiv]-menyn, välj [Skriv ut]. 2 Klicka på [Inställningar] eller [Egenskaper]. Com-10, DL, C5 Välj inte duplex-utskrift med kuvert. Referens För information om de kuvert som kan användas, se användarmanualen (inställning). Manuell utskrift är också tillgänglig för utskrift på kuvert. För information om manuell utskrift, se "Manuell utskrift" S Ladda papper i multifacket. Referens Se "Ladda papper" i användarmanualen (inställning). 2 Öppna text-upp-staplaren på skrivarens baksida. C4 3 På fliken [Inställningar], välj [Kuvert*] från [Size]. * Välj kuverttyp. 4 Välj [Multifack] från [Källa]. 5 Välj orientering med [Orientering]. --Välj [Stående] för kuvert som öppnas från sidan. --Välj [Liggande] för kuvert som öppnas uppifrån. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. 3 Tryck på <Fn>-tangenten på operatörspanelen

9 För Mac OS X 1 Från [Arkiv]-menyn, välj [Utskriftsformat]. 2 Välj [Kuvert*] från [Papper Storlek]. * Välj kuverttyp. 3 Välj orientering från [Orientering] och klicka sedan på [OK]. --Välj [Stående] för kuvert som öppnas från sidan. --Välj [Liggande] för kuvert som öppnas uppifrån. 4 Från [Arkiv]-menyn, välj [Skriv ut]. 5 Välj [Inställningar] från panelmenyn. 6 Välj [Multifack] från [Papperskälla]. 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn Skriva ut på etiketter Du kan skriva ut på etiketter genom att ändra inställningen för mediatyp och använda multifacket och text-upp-staplaren. Ställ in pappersstorlek och typ för multifacket på operatörspanelen. Gör sedan utskriftsinställningar, som pappersstorlek och pappersfack, med skrivardrivrutinen. Välj inte duplex-utskrift för etiketter. Referens För information om de etiketter som kan användas, se användarmanualen (inställning). Manuell utskrift är också tillgänglig för utskrift på etiketter. För information om manuell utskrift, se "Manuell utskrift" S Ladda papper i multifacket. Referens Se "Ladda papper" i användarmanualen (inställning). 2 Öppna text-upp-staplaren på skrivarens baksida. Om du alltid skriver ut på etiketter från multifacket, registrera då papperet på operatörspanelen. Om en enda utskrift görs, fortsätt då till utskriftsprocedurerna genom skrivardrivrutinen. 3 Tryck på <Fn>-tangenten. 4 Ange <9> och <0> med nummerplattan och tryck på <ENTER>-knappen. 5 Tryck på bläddraknappen, välj [A4] eller [Letter] och tryck sedan på <ENTER>-knappen. 6 Tryck på <BACK (BAKÅT)>-knappen och se till att [MP-fack Konfig] visas. 7 Tryck på bläddraknappen, välj [Mediatyp] och tryck sedan på <ENTER>-knappen. 8 Tryck på bläddraknappen, välj [Etikett] och tryck sedan på <ENTER>-knappen. 9 Tryck på <ON LINE (ONLINE)>knappen för att stänga menyläget. 10 Öppna den fil du vill skriva ut i datorn. 11 Konfigurera pappersstorlek och fack i skrivardrivrutinen Praktiska utskriftsfunktioner

10 1 1. Praktiska utskriftsfunktioner För Windows 1 I [Arkiv]-menyn, välj [Skriv ut]. 2 Klicka på [Inställningar] eller [Egenskaper]. 3 På fliken [Inställningar], välj [A4] eller [Letter] från [Size]. 4 Välj [Multifack] från [Källa]. 5 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. För Mac OS X 1 I [Arkiv]-menyn, välj [Utskriftsformat]. 2 Välj [A4] eller [Letter] från [Papper Storlek]. 3 Välj [Skriv ut] från menyn [Arkiv]. 4 För Mac OS X , välj [Skrivarfunktioner] från menyn. 5 Välj [Inställningar] från panelmenyn. 6 Välj [Multifack] från [Papperskälla]. 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Skriva ut på papper i anpassad storlek Du kan registrera en anpassad pappersstorlek i skrivardrivrutinen så att du kan skriva ut på papper som inte är standard, exempelvis banderoller. Inställningsintervall för anpassad storlek Bredd: 64 till 297 mm Längd: 90 till 1320,8 mm Vilka pappersstorlekar som kan matas skiljer sig åt beroende på facket. Registrera pappersstorleken som stående (porträtt), och ladda papper i stående orientering. Använd text-upp-staplaren för banderollmedia som är mer än 432 mm långt. Denna funktion kanske inte är tillgänglig i vissa program. Om papperslängden överstiger 432 mm kan vi inte garantera utskriftskvaliteten. Håll i papperet med handen om det är så långt att det går utanför multifackets pappersstöd. När fack 1 eller fack 2 används, välj då <ENTER>knappen på operatörspanelen >[Menus]>[Konfigurera fack]>[använda fackkonfig.]> [Papper Storlek]> [Egendefinierat] innan följande procedur följs. Om bilder inte skrivs ut korrekt på papper av större storlek kanske utskriften blir korrekt om [Standard (600x600dpi)] väljs för [Utskriftskvalitet] i PS-skrivardrivrutinen. Det rekommenderas inte att smalare papper än 100 mm används. Det kan orsaka pappersstopp. Referens För information om de pappersstorlekar som kan matas i varje fack eller användas för duplex-utskrift, se användarmanualen (inställning). [Automatiskt byte av fack] är aktiverat som standard. Om papperet tar slut i ett fack under utskrift börjar skrivaren automatiskt mata papper från det facket. Stäng av automatisk fackväxling om du endast vill mata speciellt papper från ett visst fack. För information om automatiskt fackbyte, se "Automatisk växling av fack" S

11 Specificera anpassade storlekar För att lägga i papper med anpassad storlek måste du registrera papperets bredd och längd innan du skriver ut. Intervallet av storlekar du kan ställa in varierar beroende på pappersfacket. Fack Fack1 Fack2 (tillval) Multifack Tillgängligt storleksintervall Bredd: 105 till 297 mm (4,1 till 11,7 tum) Längd: 148 till 431 mm (5,8 till 17,0 tum) Bredd: 148 till 297 mm (5,8 till 11,7 tum) Längd: 182 till 431 mm (7,2 till 17,0 tum) Bredd: 64 till 297 mm (2,5 till 11,7 tum) Längd: 90 till 1321 mm (3,5 till 52,0 tum) Du kan endast konfigurera inställningen [Egendefinierat] när [Papper Storlek] är inställt på [Egendefinierat]. Det tillgängliga storleksintervallet för duplexutskrift är detsamma som för fack 2. 1 Tryck på <ENTER>-tangenten på operatörspanelen. 2 Tryck på bläddraknappen flera gånger, välj [Menus] och tryck på <ENTER>-knappen. 11 Tryck på bläddraknappen, välj [Y-dimension] och tryck sedan på <ENTER>-knappen. 12 Mata in värdet för papperslängden genom att använda nummerplattan och tryck sedan på <ENTER>-knappen. 13 Tryck på <ON LINE (ONLINE)>knappen för att gå ut ur menyläget. För Windows 1 Klicka på [Start] och välj [Enheter och skrivare]. 2 Högerklicka på ikonen Din skrivare och välj den typ av drivrutin du vill specificera från [Utskriftsinställningar]. 3 På [Inställningar]-fliken, klicka på [Alternativ för pappersmatning]. 4 Klicka på [Anpassad storlek]. 5 Mata in ett namn och måtten. a Mata in ett namn för den nya storleken i [Namn]-rutan Praktiska utskriftsfunktioner 3 Kontrollera att [Konfigurera fack] är valt och tryck på <ENTER>-knappen. b Mata in dess mått i [Bredd]- och [Length]-rutorna. 4 Tryck på bläddraknappen flera gånger, välj [Fackkonfig.] för det pappersfack du laddade papper i och tryck sedan på <ENTER>-knappen. 5 Kontrollera att [Papper Storlek] är valt och tryck på <ENTER>-knappen. 6 Tryck på bläddraknappen flera gånger, välj [Egendefinierat] och tryck på <ENTER>-knappen. 7 Tryck på <BACK (BAKÅT)>-tangenten. 8 Tryck på bläddraknappen, välj [X-dimension] och tryck sedan på <ENTER>-knappen. 6 Klicka på [Lägg till] för att spara den anpassade pappersstorleken till listan och klicka sedan på [OK]. Du kan spara upp till 32 anpassade storlekar. 7 Tryck på [OK] tills [Utskriftsinställningar]-dialogrutan stängs. 8 Öppna den fil du vill skriva ut. 9 Välj den registrerade pappersstorleken i skrivardrivrutinen och börja skriva ut på utskriftsdialogrutan. Referens För information om att specificera papper i skrivardrivrutinen, se användarmanualen (inställning). 9 Mata in värdet på pappersbredden genom att använda nummerplattan och tryck sedan på <ENTER>-knappen. 10 Tryck på <BACK (BAKÅT)>-knappen

12 1 1. Praktiska utskriftsfunktioner För Mac OS X I Mac OS X PS-skrivardrivrutinen kan en pappersstorlek ställas in som ligger utanför det tillgängliga intervallet. Men bilden skrivs då inte ut korrekt, så ställ in en pappersstorlek inom det tillgängliga intervallet. 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Utskriftsformat]. 3 Välj [Hantera standardstorlekar] från [Papper Storlek] 4 Klicka på [+] för att lägga till ett alternativ till listan över anpassade pappersstorlekar. 5 Dubbelklicka på [Dubbelsidig utskrift (Duplex)] och mata in ett namn för den anpassade pappersstorleken. 6 Ange måtten i rutorna [Bredd] och [Höjd]. 7 Klicka på [OK]. 8 Klicka på [OK]. 9 Från [Arkiv]-menyn, välj [Skriv ut]. 10 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Manuell utskrift Du kan skriva ut ett dokument genom att mata papper manuellt i multifacket. Skrivaren skriver ut på ett pappersark i taget. Varje gång en sida skrivs ut visas meddelandet "Fyll på papper multifacket %PapperStorlek% Tryck på ONLINE-tangenten". Tryck på [ON LINE (ONLINE)]-knappen för att fortsätta skriva ut. 1 Ladda papper i multifacket. Referens Se "Ladda papper" i användarmanualen (inställning). 2 Öppna den fil du vill skriva ut. 3 Konfigurera inställningarna för manuell utskrift i skrivardrivrutinen, och börja skriva ut. För Windows 1 I [Arkiv]-menyn, välj [Skriv ut]. 2 Klicka på [Inställningar] eller [Egenskaper]. 3 På fliken [Inställningar], välj [Multifack] från [Källa]. 4 Klicka på [Alternativ för pappersmatning]. 5 Välj kryssrutan [Använd multifack som manuell matare] och klicka sedan på [OK]. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. 7 Tryck på <ON LINE (ONLINE)>knappen när ett meddelande med en uppmaning att ladda papper i multifacket visas på operatörspanelen. Om du skriver ut ett dokument med flera sidor visas samma meddelande varje gång en sida skrivs ut

13 För Mac OS X 1 Från [Arkiv]-menyn, välj [Skriv ut]. 2 För Mac OS X , välj [Skrivarfunktioner] från menyn. 3 Välj [Inställningar] från panelmenyn. 4 Välj [Multifack] från [Papperskälla]. 5 Klicka på [Printer Options]. 6 Välj kryssrutan [Använd multifack som manuell matare]. 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. 8 Tryck på <ON LINE (ONLINE)>knappen när ett meddelande med en uppmaning att ladda papper i multifacket visas på operatörspanelen. Om du skriver ut ett dokument med flera sidor visas samma meddelande varje gång en sida skrivs ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Kombinera flera sidor på ett pappersark (utskrift av flera sidor) Du kan skriva ut flera sidor i ett dokument på ett enda pappersark. Denna funktion skalar ner sidstorleken i dokumentet för utskrift. Centrum på den utskrivna bilden kanske inte är i mitten av papperet. Denna funktion kanske inte är tillgänglig i vissa program. För Windows 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På fliken [Inställningar], välj antalet sidor att skriva ut på varje ark med [Utskriftsval]. 5 Klicka på [Alternativ]. 6 Specificera inställningarna för [Sidor per ark], [Sidkanter], [Sidlayout] och [Fästmarginal] och klicka sedan på [OK]. 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut Praktiska utskriftsfunktioner

14 1 1. Praktiska utskriftsfunktioner För Mac OS X 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Välj [Layout] från panelmenyn. 4 Välj antalet sidor att skriva ut på varje ark med [Sidor per ark] 5 Specificera inställningarna för [Kant] och [Layoutriktning]. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Duplexutskrift Du kan skriva ut på båda sidor av ett pappersark. Pappersstorlekar som kan användas för duplexutskrift A3, A4, A5, B4, B5, Letter, Legal 13, Legal 13,5, Legal 14, Executive, Tabloid, 8K (260x368 mm, 270x390 mm, 273x394 mm), 16K (197x273 mm, 195x270 mm, 184x260 mm), Egendef. A6 kan inte användas för duplexutskrift. Mediavikter som kan användas för duplexutskrift 64 till 220 g/m 2 Använd inte andra mediavikter än ovanstående. Det orsakar pappersstopp. Denna funktion kanske inte är tillgänglig i vissa program. Följande bredder och längder för anpassade storlekar kan användas för duplexutskrift. --Bredd: 148 till 297 mm (5,8 till 11,7 tum) --Längd: 182 till 431,8 mm (7,2 till 17,0 tum) För Windows 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På fliken [Inställningar], välj [Långsida] eller [Kortsida] från [dubbelsidig utskrift]. 5 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Inställningar] från panelmenyn. 5 Välj [Bindning vid långsidan] eller [Bindning vid kortsidan] från [Duplex] på panelen [Inställningar]

15 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Ändra storlek på sidor Du kan skriva ut data som är formaterat för en sidstorlek till en annan sidstorlek utan att modifiera utskriftsdata. Denna funktion kanske inte är tillgänglig i vissa program. Denna funktion är inte tillgänglig med Windows PSskrivardrivrutinen. För Windows 1 1. Praktiska utskriftsfunktioner 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På fliken [Inställningar], välj kryssrutan [Anpassa dokumentstorlek efter utskriftssida]. 5 Välj ett skalningsvärde från rullgardinsmenyn. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Välj [Pappershantering] från panelmenyn. 4 Välj kryssrutan [Anpassa till pappersstorleken]. 5 Välj den pappersstorlek du vill använda från [Pappersstorlek]

16 1 1. Praktiska utskriftsfunktioner 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Sortera sidor Du kan skriva ut flera kopior av ett flersidigt dokument. Denna funktion kanske inte är tillgänglig i vissa program. För Windows 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Jobbalternativ]-fliken. 5 Välj antalet kopior som ska skrivas ut från listan [Kopior] och välj kryssrutan [Sortera]. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X 10.7, välj [Pappershantering] från menyn. 4 Välj [Sortera sidor] ([Sortera] för Mac OS X 10.5 och 10.6) markera rutan och ange antalet kopior för utskrift i [Kopior]. För Mac OS X till , markera kryssrutan [Sortera] på [Exemplar och sidor] och ange antalet kopior för utskrift i [Kopior]. 5 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn

17 Utskrift av broschyr Du kan skriva ut flersidiga dokument med sidorna sorterade och ordnade så att utskriften kan vikas till en broschyr. Denna funktion kanske inte är tillgänglig i vissa program. Denna funktion är inte tillgänglig med Mac OS X-skrivardrivrutinen. Vattenstämplar skrivs inte ut korrekt med denna funktion. Denna funktion fungerar inte när krypterat säkert utskriftsläge används från en klientdator som delar skrivaren med en utskriftsserver. För Windows 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På fliken [Inställningar], välj [Broschyr] för [Utskriftsval]. 5 Klicka på [Alternativ] och ställ in inställningarna för broschyrutskrift om det behövs. --[Signatur]: Specificera antalet sidor per sida på varje pappersark. --[Höger till vänster] Skriv ut broschyren för bindning på höger sida. 6 Klicka på [OK]. 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om du vill göra en A5-broschyr med A4-ark, välj då pappersstorlek [A4]. Om du inte kan välja denna funktion, klicka då på [Start]> [Enheter och skrivare]> högerklicka på ikonen Din skrivare > välj [Egenskaper]>[Din skrivare (PCL)]> [Avancerat ]>[Utskriftsprocessor]>[OPLA PP3]>[OK]. Skriv ut omslag Du kan mata den första sidan av ett utskriftsjobb från ett fack och de återstående sidorna från ett annat fack. Denna funktion är användbar om du vill använda en typ av papper som omslag och en annan typ för resten av sidorna. För Windows 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På [Inställningar]-fliken, klicka på [Alternativ för pappersmatning]. 5 Välj kryssrutan [Använd annan källa för första sidan]. 6 Välj ett fack som källa från [Källa] och klicka på [OK]. Välj om nödvändigt en pappersvikt från rullgardinsmenyn [Vikt]. 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut Praktiska utskriftsfunktioner

18 1 1. Praktiska utskriftsfunktioner Affischutskrift Du kan skriva ut en affisch genom att dela upp ett dokument i delar och skriva ut det på flera pappersark. Varje del förstoras upp och skrivs ut på ett separat pappersark. Du kan sedan kombinera de separata arken och skapa en affisch. Denna funktion är inte tillgänglig om du använder ett NetBEUI- eller IPP-nätverk. Denna funktion fungerar inte när krypterat säkert utskriftsläge används från en klientdator som delar skrivaren med en utskriftsserver. Om du gör en affisch i A3-storlek av två papper i A4-storlek, välj då pappersstorleken [A4] och [2] i [Förstora]. För Windows 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På fliken [Inställningar], välj [Affisch] för [Utskriftsval]. 5 Klicka på [Alternativ]. 6 Ställ om nödvändigt in värden för [Förstora], [Lägg till skärmmärken] eller [Lägg till överlappning] och tryck på [OK]. 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om du inte kan välja denna funktion, klicka då på [Starta]>[Enheter och skrivare]> högerklicka på ikonen Din skrivare > välj [Skrivaregenskaper] > [Din skrivare (PCL)]> [Avancerat]>[Utskriftsprocessor]>[OPLAPP3]>[OK]. Ändra utskriftskvalitet (upplösning) Du kan ändra utskriftskvaliteten i enlighet med dina behov. För Windows 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Jobbalternativ]-fliken. 5 Välj utskriftskvalitet med [Kvalitet]. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Jobbalternativ] från menyn. 5 Välj utskriftskvalitet från [Utskriftskvalitet]. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn

19 Förbättra fotografier Du kan göra utskrifter av fotografier mera livfulla. För Windows 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Jobbalternativ]-fliken. 5 Välj kryssrutan [Fotoutskrift]. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Välj [Jobbalternativ] från panelmenyn. 4 Välj kryssrutan [Fotoutskrift]. 5 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Skriva ut färgdata med gråskala Du kan skriva ut färgdokument i gråskala. För Windows 1 Öppna den fil du vill skriva ut. 2 Välj [Skriv ut] från menyn [Arkiv]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På [Inställningar]-fliken, välj [Monokrom]. 5 Klicka på [OK]. Välj [Monokrom] i skrivardrivrutinen för att skriva ut ett färgdokument i gråskala när tonern för cyan, magenta och gul är slut. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Färg] från panelmenyn. 5 Välj [Gråskala]. 6 Klicka på [Skriv ut]. Välj [Gråskala] i skrivardrivrutinen för att skriva ut ett dokument i gråskala även när tonern för cyan, magenta och gul är slut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn Praktiska utskriftsfunktioner

20 1 1. Praktiska utskriftsfunktioner Förstärka tunna linjer Du kan skriva ut tunna linjer och små tecken tydligare. Denna funktion är påslagen som standard. Med vissa program kan mellanrummen i streckkoder bli för smala om denna funktion är aktiverad. Slå av funktionen om detta inträffar. För Windows 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Jobbalternativ]-fliken. 5 Klicka på [Avancerat]. 6 Ställ in [Adjust ultra fine lines] på [På] och klicka sedan på [OK]. 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Automatiskt val av fack Du kan ställa in automatisk växling mellan pappersfack som har papper av samma storlek laddade i skrivardrivrutinen. Gör först multifacket tillgängligt för automatiskt val på operatörspanelen. Ställ sedan in automatiskt val av fack med skrivardrivrutinen. Se till att ställa in en pappersstorlek för Fack1, Fack2 (tillval) och multifacket. Tillgängliga pappersstorlekar varierar beroende på facket. För mer information, se användarmanualen (inställning). Standardinställningen för [Fack Användning] är [Använd inte]. Med standardinställningarna fungerar inte funktionen för automatisk växling av fack med multifacket. 1 Tryck på <Fn>-knappen. När en skrivare är i strömsparläget, tryck på <POWER SAVE (ENERGISPAR)>-knappen för att återställa från läget. 2 Ange <9> och <5> med nummerplattan och tryck på <ENTER>-knappen. 3 Tryck på bläddraknappen, välj [When Mismatching] och tryck sedan på <ENTER>-knappen. 4 Tryck på <ON LINE (ONLINE)>tangenten för avsluta menyläget. 5 Specificera ett pappersfack i skrivardrivrutinen och börja skriva ut. För Windows 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På fliken [Inställningar], välj [Auto] från [Källa]. 5 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut

21 För Mac OS X 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Inställningar] från panelmenyn. 5 Välj [Auto] från [Papperskälla]. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Automatisk växling av fack Du kan växla pappersmatningsfack automatiskt. Om det tar slut på papper i ett fack under utskriften letar skrivaren upp ett annat fack med samma pappersstorlek i skrivardrivrutinen och börjar mata papper från det facket. Denna funktion är användbar för stora utskriftsjobb med samma pappersstorlek. Gör först multifacket tillgängligt för automatiskt val på operatörspanelen. Ställ sedan in automatisk växling av fack med skrivardrivrutinen. Se till att ställa in samma värden (pappersstorlek, mediatyp, mediavikt) för varje fack som används för automatisk växling av fack. Vilka pappersstorlekar som är tillgängliga varierar beroende på facket. För mer information, se användarmanualen (inställning). Standardinställningen för [Fack Användning] är [Använd inte]. Med standardinställningarna fungerar inte funktionen för automatisk växling av fack med multifacket. 1 Tryck på <Fn>-tangenten. När en skrivare är i strömsparläget, tryck på <POWER SAVE (ENERGISPAR)>-knappen för att komma tillbaka från läget Praktiska utskriftsfunktioner 2 Ange <9> och <5> med nummerplattan och tryck på <ENTER>-knappen. 3 Tryck på bläddraknappen, välj [When Mismatching] och tryck sedan på <ENTER>-knappen. 4 Tryck på <ON LINE (ONLINE)>knappen för att gå ifrån menyläget. 5 Konfigurera inställningen av papperskälla i utskriftsdialogrutan

22 1 1. Praktiska utskriftsfunktioner För Windows 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På [Inställningar]-fliken, klicka på [Alternativ för pappersmatning]. 5 Välj kryssrutan [Automatiskt byte av fack] i [Alternativ för pappersmatning] och klicka sedan på [OK]. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Inställningar] från panelmenyn. 5 Klicka på [Printer Options]. 6 Välj kryssrutan [Automatiskt fackbyte]. 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Spara toner Du kan använda mindre toner för att skriva ut dokument. Denna funktion kontrollerar mängden toner genom att öka ljusstyrkan i hela bilden. Du kan justera mängden toner på tre olika nivåer som följer: [Skrivarinställning]: Anpassas till skrivarinställningen. [Av]: Skriver ut med normal densitet utan att spara på toner. [Inställning för besparing Liten]: Skriver ut med något lägre densitet. [Inställning för besparing Medel]: Skriver ut med låg densitet. [Inställning för besparing Stor]: Skriver ut med mycket låg densitet. Densiteten i bilderna som skrivs ut med denna funktion kan variera beroende på det dokument som skrivs ut. För Windows 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På fliken [Inställningar], välj ett lämpligt värde från rullgardinsmenyn i [Spara toner]. 5 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut

23 För Mac OS X 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Färg] från panelmenyn. 5 Välj ett lämpligt värde i [Tonerbesparing]. 6 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Säker utskrift Du kan tilldela ett lösenord till ett utskriftsjobb så att det endast kan skrivas ut om lösenordet anges på operatörspanelen. För att denna funktion ska kunna användas måste skrivaren vara utrustad med ett SDminneskortsset (tillval). Om spoolad data inte kan lagras på SD-minneskortet på grund av utrymmesbrist visas ett meddelande om ogiltiga data. För Windows 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Jobbalternativ]-fliken. 5 Välj [Säker utskrift] för [Jobbtyp]. 6 Ange jobbnamn i rutan [Jobbnamn] och ett lösenord i rutan [Jobb lösenord]. Om du väljer kryssrutan [Fråga efter jobbnamn för alla utskrifter] visas en uppmaning att ange jobbnamnet när du skickar utskriftsjobbet till skrivaren. 7 Klicka på [OK]. 8 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Utskriftsjobbet skickas till skrivaren men skrivs inte ut. 9 Tryck på <Fn>-tangenten. När skrivaren är i strömsparläget, tryck på <POWER SAVE (ENERGISPAR)>-knappen för att komma tillbaka från läget Praktiska utskriftsfunktioner 10 Ange <0>, <0> och <2> med nummerplattan och tryck på <ENTER>-knappen

24 1 1. Praktiska utskriftsfunktioner 11 Ange det lösenord som ställdes in i steg 6 i rutan [Password] och tryck sedan på <ENTER>-knappen för att börja söka efter jobb. --Tryck på <CLEAR (RENSA)>-tangenten om du anger fel nummer. --Tryck på <CANCEL (AVBRYT)>-knappen om du vill stoppa sökningen efter jobb. 12 Se till att [Skriv ut] är valt och tryck på <ENTER>-knappen. Du kan avbryta utskriftsjobbet genom att välja [Radera]. 13 Ange antal kopior och tryck sedan på <ENTER>-knappen. Om du glömmer lösenordet som ställts in och inte skriver ut det jobb som skickats till skrivaren ligger det kvar på SD-minneskortet. För information om att radera jobb på SD-minneskortet, se "Radera oönskade jobb från ett SD-minneskort" S. 66 Krypterad säker utskrift Du kan kryptera dokument innan du skickar dem från en dator till skrivaren. På så sätt kan du förhindra obehörig tillgång till konfidentiell information. Dokumentet skrivs inte ut och sparas i krypterat format på SD-minneskortet i skrivaren tills du anger det registrerade lösenordet på operatörspanelen. Utskriftsjobb som sparas på SD-minneskortet raderas automatiskt efter utskrift eller om det inte skrivs ut efter en viss tid. Jobbet raderas automatiskt om ett fel inträffar när data skickas eller om det upptäcks att en obehörig person försöker komma åt det. Tiden när skrivaren är avstängd räknas inte med i lagringstiden på SD-kortet. Om skrivaren stängs av automatiskt med viloläget räknas tiden då skrivaren är i viloläge inte med i lagringstiden i SD-minneskortet. Om spoolad data inte kan lagras på SD-minneskortet på grund av utrymmesbrist visas ett meddelande om ogiltiga data. Om spoolad data inte kan lagras på SD-minneskortet på grund av utrymmesbrist visas ett meddelande om ogiltiga data och utskriftsjobbet startar inte. I detta fall kan man förkorta lagringstiden för ett utskriftsjobb som specificerats i skrivardrivrutinen för att förhindra att mängden spoolad data ökar. Du kan inte använda funktionen för affischutskriftsläge eller broschyrläget om skrivaren delas med en utskriftsserver. Klicka bort kryssrutan [Prioritera frigöring av värd] när denna funktion används. För mer information, se "Använda en utskriftsbuffert" S

25 För Windows 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Jobbalternativ]-fliken. 5 Välj [Krypterad säker utskrift]. 6 Ange lösenord i rutan [Password] och konfigurera om nödvändigt andra alternativ. Referens För information om alternativen, se förklaringarna på skärmen i skrivardrivrutinen. 7 Klicka på [OK]. 8 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Utskriftsjobbet skickas till skrivaren men skrivs inte ut. 9 Tryck på <Fn>-tangenten. När skrivaren är i strömsparläget, tryck på <POWER SAVE (ENERGISPAR)>-knappen för att gå tillbaka från läget. Skriva ut vattenstämpel Förutom texten i filen som skrivs ut kan du skriva ut en vattenstämpel. Vattenstämplar skrivs inte ut korrekt på broschyrutskrifter. För Windows 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Utöka]-fliken. 5 Klicka på [Vattenmärken]. 6 Klicka på [New]. 7 Ange text, storlek, vinkel, beskärning och position för vattenstämpeln och klicka sedan på [OK]. 8 Klicka på [OK]. 9 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut Praktiska utskriftsfunktioner 10 Ange <0>, <0> och <1> med nummerplattan och tryck på <ENTER>-knappen. 11 Ange det lösenord som ställdes in i steg 6 i rutan [Password] och tryck sedan på <ENTER>-knappen för att börja söka efter jobb. --Tryck på <CLEAR (RENSA)>-tangenten om du anger fel nummer. --Tryck på <CANCEL (AVBRYT)>-knappen om du vill stoppa sökningen efter jobb. 12 Se till att [Skriv ut] är valt och tryck på <ENTER>-knappen. Om du raderar utskriftsjobbet genom att välja [Radera] raderas också alla krypterade jobb med samma lösenord

26 1 1. Praktiska utskriftsfunktioner Skriva ut överlägg Du kan skriva ut överlägg, som logotyper eller formulär, på dokument. För att denna funktion ska kunna användas måste skrivaren vara utrustad med ett SDminneskortsset (tillval). Referens För information om Configuration Tool och hur man installerar det, se "Configuration Tool" S Skapa ett överlägg med Configuration Tool och registrera det på skrivaren. Referens "Skriva ut utskriftsinformation" S Definiera överlägget i skrivardrivrutinen och börja skriva ut. För Windows 13 Välj det överlägg som ska användas från [Definierade formulärmallar] och klicka på [Lägg till]. 14 Klicka på [OK]. 15 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Referens "Configuration Tool" S. 63. Överlägg är en grupp formulär. Tre formulär kan registreras i ett överlägg. Formulären skrivs ut i den ordning de registrerades i. Det senast registrerade formuläret skrivs ut längst upp. 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Utöka]-fliken. 5 Klicka på [Formulärmall]. 6 Välj kryssrutan [Skriv ut med aktiva formulärmallar]. 7 Klicka på [Definiera formulärmallar]. 8 Ange ett namn för överlägget i [Namn på formulärmall]. 9 Ange ID för det formulär du registrerade i Configuration Tool i [ID]. 10 Välj de sidor i dokumentet som överlägget ska skrivas ut på från rullgardinsmenyn [Skriv ut på sidor]. 11 Klicka på [Lägg till]. 12 Klicka på [Stäng]

27 Lagra utskriftsdata Du kan lagra utskriftsdata på SD-minneskortet som är installerat i skrivaren och skriva ut efter behov från operatörspanelen genom att ange ett lösenord. Om spoolad data inte kan lagras på SD-minneskortet på grund av utrymmesbrist visas ett meddelande om ogiltiga data. För Windows 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Jobbalternativ]-fliken. 5 Markera [Spara för återutskrift]. 6 Ange jobbnamn i rutan [Jobbnamn] och ett lösenord i rutan [Jobb lösenord]. Om du markerar kryssrutan [Fråga efter jobbnamn för alla utskrifter] visas en uppmaning att ange jobbnamnet när du skickar utskriftsjobbet till skrivaren. 11 Ange det lösenord som ställdes in i steg 6 i rutan [Password] och tryck sedan på <ENTER>-knappen för att börja söka efter jobb. --Tryck på <CLEAR (RENSA)>-tangenten om du anger fel nummer. --Tryck på <CANCEL (AVBRYT)>-knappen om du vill stoppa sökningen efter jobb. 12 Se till att [Skriv ut] är valt och tryck sedan på <ENTER>-knappen. Välj [Radera] för att radera utskriftsjobbet. 13 Ange antal kopior och tryck sedan på <ENTER>-knappen. Referens Du kan radera sparad utskriftsdata med Configuration Tool. För mer information, se "Radera oönskade jobb från ett SD-minneskort" S Praktiska utskriftsfunktioner 7 Klicka på [OK]. 8 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Utskriftsjobbet skickas till skrivaren men skrivs inte ut. 9 Tryck på <Fn>-tangenten. När skrivaren är i strömsparläget, tryck på <POWER SAVE (ENERGISPAR)>-knappen för att gå tillbaka från läget. 10 Ange <0>, <0> och <2> med nummerplattan och tryck på <ENTER>-knappen

28 1 Spara drivrutinsinställningarna Ändra drivrutinens standardinställningar 1. Praktiska utskriftsfunktioner Du kan spara skrivardrivrutinens inställningar. För Windows Spara inställningarna 1 Klicka på [Start] och välj [Enheter och skrivare]. 2 Högerklicka på ikonen Din skrivare och välj sedan den typ av drivrutin du vill specificera från [Utskriftsinställningar]. 3 Konfigurera de utskriftsinställningar som ska sparas. 4 På fliken [Inställningar], välj [Spara drivrutinsinställningar] från rullgardinsmenyn [Drivrutinsinställning] och klicka sedan på [Spara]. 5 Specificera namnet för den inställning som ska sparas och klicka sedan på [OK]. Om du väljer kryssrutan [Inkludera mediainställningar] sparas också papperskonfigurationen på fliken [Inställningar]. 6 Klicka på [OK] för att stänga dialogrutan för utskriftsinställningar. Upp till 14 formulär kan sparas. Använda de sparade inställningarna 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På fliken [Inställningar], välj den inställning du vill använda från [Drivrutinsinställning]. 5 Påbörja utskriften. Du kan använda utskriftsinställningar som ofta används som skrivardrivrutinens standardinställningar. För Windows 1 Klicka på [Start] och välj [Enheter och skrivare]. 2 Högerklicka på ikonen Din skrivare och välj sedan den typ av drivrutin du vill specificera från [Utskriftsinställningar]. 3 Konfigurera de utskriftsinställningar som ska användas som drivrutinens standardinställningar. 4 Klicka på [OK]. För Mac OS X 1 Öppna en fil. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Konfigurera de utskriftsinställningar som ska användas som drivrutinens standardinställningar. 4 Välj [Spara aktuella inställningar som förinställning ] ([Spara som ] för Mac OS X to 10.6) från [Förinställningar] 5 Ange ett namn för inställningarna och klicka på [OK]. 6 Klicka på [Cancel]. För att använda de sparade inställningarna, välj namnet från [Förinställningar] i utskriftsdialogrutan. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn

29 Använda skrivarteckensnitt Du kan skriva ut dokument med de förinstallerade skrivarteckensnitten genom att byta ut dem mot TrueType-teckensnitt i datorn. Skrivarteckensnitten ser inte ut exakt som TrueTypeteckensnitten på skärmen. Denna funktion är inte tillgänglig i vissa program. För Windows 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Utöka]-fliken. 5 Klicka på [Teckensnitt]. 6 Välj kryssrutan [Teckensnittsersättning]. 7 Specificera vilka skrivarteckensnitt som ska användas i stället för TrueType-teckensnitt i [Tabell för teckensnittsersättning]. 8 Klicka på [OK]. 9 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. Använda datorteckensnitt Du kan skriva ut dokument med TrueTypeteckensnitt i datorn för att behålla samma utseende som på datorskärmen. För Windows 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Utöka]-fliken. 5 Klicka på [Teckensnitt]. 6 Välj bort kryssrutan [Teckensnittsersättning], välj någon av följande teckensnitt och klicka sedan på [OK]. --[Ladda ned som konturerat teckensnitt] Teckensnittsbilder skapas av skrivaren. --[Ladda ned som bitmappat teckensnitt] Teckensnittsbilder skapas av skrivardrivrutinen 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut Praktiska utskriftsfunktioner

30 1 1. Praktiska utskriftsfunktioner Använda en utskriftsbuffert Du kan spoola utskriftsjobb till SD-minneskortet som är installerat i skrivaren. Denna funktion frigör minne på datorn så att den kan hantera andra uppgifter snabbare medan skrivaren körs i bakgrunden. Om spoolad data inte kan lagras på SD-minneskortet på grund av utrymmesbrist visas ett meddelande om ogiltiga data. För Windows 1 Öppna den fil du vill skriva ut. 2 Från [Arkiv]-menyn, välj [Skriv ut]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Välj [Jobbalternativ]-fliken. 5 Klicka på [Avancerat]. 6 Bläddra nedåt på skärmen, ställ in [Jobbuffring] på [På] och klicka på [OK]. 7 Börja skriva ut i utskriftsdialogrutan. Ändra Monoutskriftsläge Du kan justera utskriftsläget för monokroma sidor. Administratörslösenord krävs för att komma åt menyn [Admin Inställning]. Standardlösenordet är "aaaaaa". 1 Tryck på <ENTER>-knappen på operatörspanelen. 2 Tryck på bläddraknappen, välj [Admin Inställning] och tryck sedan på <ENTER>-knappen. 3 Ange administratörslösenordet med nummerplattan. 4 Tryck på knappen <ENTER>. 5 Tryck på bläddraknappen, välj [Utskrift Inställning] och tryck sedan på <ENTER>-knappen. 6 Tryck på bläddraknappen, välj [Monoutskriftsläge] och tryck sedan på <ENTER>-knappen. 7 Välj ett hastighetsläge och tryck sedan på <ENTER>-knappen. --[Auto]: Om första sidan är monokrom skrivs den ut endast med den svarta trumman, och när en färgsida dyker upp skrivs den ut med alla fyra färgtrummorna. Efter det skrivs även monokroma sidor ut med de fyra färgtrummorna. --[Färgbehandling]: Skrivs alltid ut med de fyra färgtrummorna. --[Normalt läge]: Monokroma sidor skrivs ut med den svarta trumman och färgsidor med de fyra färgtrummorna. 8 Tryck på <ON LINE (ONLINE)>knappen för att gå ur menyläget

31 Skriva ut till en fil Du kan skriva ut ett dokument till en fil, utan att skriva ut den på papper. Du måste vara inloggad på datorn som administratör. För Windows 1 Klicka på [Start] och välj [Enheter och skrivare]. 2 Högerklicka på ikonen [OKI C822] och välj sedan [Egenskaper för skrivare]. 3 Välj [Portar]-fliken. 4 Välj [FILE:] från listan med portar och klicka på [OK]. 5 Börja skriva ut i utskriftsdialogrutan. 6 Ange namnet på en fil och klicka sedan på [OK]. För Mac OS X Denna funktion är tillgänglig när skrivaren är inställd för utskrift. 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Jobbalternativ] från menyn. 5 Klicka på [Avancerat]. 6 Välj kryssrutan [Mata ut till en fil]. 7 Konfigurera andra inställningar om nödvändigt och börja sedan skriva ut. 8 Starta Finder och välj [Gå till mapp ] från [Gå] menyn. 9 Skriv in [/tmp]. 10 Klicka på [Gå]. 11 [_OkiOutput_.dat] filen skapas i mappen som visas. Ändra emulationsläge Du kan välja emulationsläge. Administratörslösenord krävs för att komma åt menyn [Admin Inställning]. Standardlösenordet är "aaaaaa". 1 Tryck på <ENTER>-knappen på operatörspanelen. 2 Tryck på bläddraknappen, välj [Admin Inställning] och tryck sedan på <ENTER>-knappen. 3 Ange administratörslösenordet med nummerplattan. 4 Tryck på <ENTER>-knappen. 5 Tryck på bläddraknappen, välj [Utskrift Inställning] och tryck sedan på <ENTER>-knappen. 6 Se till att [Personlig Inställning] är valt och tryck sedan på <ENTER>-knappen. 7 Tryck på bläddraknappen, välj emulationsläge och tryck sedan på <ENTER>-knappen. 8 Tryck på <ON LINE (ONLINE)>knappen för att gå ur menyläget Praktiska utskriftsfunktioner

32 2. Justera färg Detta kapitel förklarar olika metoder att justera färgen. 2 I detta kapitel används Notepad som exempel för Windows och TextEdit för Mac OS X. Användningen kan skilja sig åt beroende på programmet eller versionen av skrivardrivrutinen som du använder. 2. Justera färg Justera färgen på kontrollpanelen Detta avsnitt förklarar metoden för att justera skrivarens färg med kontrollpanelen. Justera färgregistreringen Justera densiteten Skrivaren justerar färgregistreringen automatiskt när nätkabeln kopplas in eller ur, den övre luckan öppnas eller stängs och varje gång 400 sidor skrivs ut kontinuerligt. Du kan också justera färgregistreringen manuellt om du inte är nöjd med färgkvaliteten på utskrifterna. 1 Tryck på <Fn>-knappen. När skrivaren är i strömsparläget, tryck på <POWER SAVE (ENERGISPAR)>-knappen för att gå tillbaka från läget. 2 Ange <3>, <0> och <1> med nummerplattan och tryck på <ENTER>-knappen. 3 Se till att [Kör] är valt och tryck sedan på <ENTER>-knappen. Meddelandet [Färger Justeras] visas på den andra raden (under [Klar för Utskrift]) på operatörspanelens display medan färgregistreringen justeras. Skrivaren justerar automatiskt densiteten när en tonerkassett, trumma eller transportband byts ut, och varje gång 500 sidor skrivs ut kontinuerligt. Du kan också justera densiteten manuellt om du inte är nöjd med utskrifternas densitet. 1 Tryck på <Fn>-knappen. När skrivaren är i strömsparläget, tryck på <POWER SAVE (ENERGISPAR)>-knappen för att återställa från läget. 2 Ange <3>, <0> och <0> med nummerplattan och tryck på <ENTER>-knappen. 3 Se till att [Kör] är valt och tryck sedan på <ENTER>-knappen. Meddelandet [Densitet Justeras] visas på den andra raden (under [Klar för Utskrift]) på operatörspanelens display medan färgregistreringen justeras

33 Justera färgen på kontrollpanelen Justera färgbalansen (densitet) Du kan justera densiteten för varje färg. Du kan välja ljus, medel eller mörk densitet för varje färg. 2 Skriva ut färgprov 1 Tryck på <Fn>-knappen. När skrivaren är i strömsparläget, tryck på <POWER SAVE (ENERGISPAR)>-knappen för att återställa från läget. 2. Justera färg 2 Ange <3>, <0> och <2> med nummerplattan och tryck på <ENTER>-knappen. 3 Se till att [Kör] är valt och tryck sedan på <ENTER>-knappen. Ett färgprov skrivs ut. 44 fyrkanter skrivs ut på färgjusteringsmönstret. Den aktuella inställningen för ljusa, medel och mörka färger indikeras med streckade linjer. Du kan kontrollera den färg som ska justeras. Justera färgen 1 Tryck på <ENTER>-tangenten. 2 Tryck på bläddraknappen, välj [Kalibrering] och tryck sedan på <ENTER>-knappen. 3 Tryck på bläddraknappen, välj [Cyan - Mörkhet], [Magenta - Mörkhet], [Gult - Mörkhet] eller [Svart - Mörkhet] och tryck sedan på <ENTER>-knappen. 4 Tryck på bläddraknappen, välj [Markera], [Mellanton] eller [Mörk] och tryck sedan på <ENTER>-knappen. 5 Tryck på bläddraknappen eller, välj värde och tryck sedan på <ENTER>-knappen. 6 Tryck på <ON LINE (ONLINE)>knappen för att gå ur menyläget

34 Justera färg på datorn Justera färg på datorn 2 2. Justera färg Detta avsnitt förklarar hur man justerar färg vid utskrift. Du kan justera färgen med skrivardrivrutinen för att skapa bättre utskrifter. Färgmatchning innebär att man hanterar och justerar dokumentens färg för att hålla den konsekvent mellan inmatnings- och utmatningsenheter. Det finns två färgmatchningsfunktioner: [Vanliga färger] och [Proffsalternativ] ([Färg (användarinställningar)] om en XPS-drivrutin används). Om du använder Mac OS X kan du också använda funktionen [FärgSynk] för att utföra färgmatchning. Färgmatchning (automatisk) Automatisk är lämplig om du oftast använder företagsdokument. Färgmatchning tillämpas när RGB-färgrymdsdata konverteras till CMYKfärgrymd för skrivaren. Färgmatchning (Kontorsfärg) Kontorsfärg är lämplig om du oftast använder företagsdokument. Färgmatchning tillämpas när RGB-färgrymdsdata konverteras till CMYKfärgrymd för skrivaren. Denna funktion stödjer endast RGB-färgdata. Om du vill hantera CMYK-färgdata, använd då Graphic Pro-funktionen. För Windows 1 Öppna den fil du vill skriva ut. 2 Välj [Skriv ut] från menyn [Arkiv]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Klicka på [Detail] i [Färginställningar], välj [Automatisk] och klicka sedan på [OK]. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Färg] från panelmenyn. 5 Välj [Automatisk] och klicka sedan på [Skriv ut]. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. Denna funktion stödjer endast RGB-färgdata. Om du vill hantera CMYK-färgdata, använd då Graphic Pro-funktionen. För Windows 1 Öppna den fil du vill skriva ut. 2 Välj [Skriv ut] från menyn [Arkiv]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Klicka på [Detail] i [Färginställningar], välj [Kontorsproffs] och klicka sedan på [OK]. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Färg] från panelmenyn. 5 Välj [Vanliga färger] eller [Automatisk] och klicka sedan på [Skriv ut]. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn

35 Justera färg på datorn Färgmatchning (Graphic Pro) Funktionen Graphic Pro är lämplig vid användning av DTP-programmet. Du kan ange simulering av utskrift med CMYKutdataenheterna. Om ICC-profiler används för en indata/ utdata-enhet i en färgmatchning, måste du registrera en ICC-profil i skrivaren på förhand. Se "Lagringshanteringsplugin" S. 64 för information om att registrera ICC-profiler. Länkprofiler till CMYK kan inte specificeras. När du installerar ICC-profiler med Windows PCskrivardrivrutinen klickar du på [Avancerat] på fliken [Layout] och väljer [ICM-metod] i [ICM avaktiverad]. Denna funktion är inte tillgänglig med Windows XPSskrivardrivrutinen För Windows 1 Öppna den fil du vill skriva ut. 2 Välj [Skriv ut] från menyn [Arkiv]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Klicka på [Detail] i [Färginställningar] och välj [Proffsalternativ], och klicka sedan på [OK]. Färgmatchning (ingen färgmatchning) Du kan skriva ut med angiven färg utan att färgerna justeras av en skrivare eller skrivardrivrutin. Denna funktion är lämplig för färger som matchats med en applikation. För Windows 1 Öppna den fil du vill skriva ut. 2 Välj [Skriv ut] från menyn [Arkiv]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Klicka på [Detail] i [Färginställningar] och välj [Ingen färgmatchning], och klicka sedan på [OK]. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Färg] i panelmenyn. 5 Välj [Ingen färgmatchning] eller [Automatisk] och klicka sedan på [Skriv ut]. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn Justera färg

36 Justera färg på datorn 2 2. Justera färg Ändra svart finish Du kan ändra den svarta finishen vid utskrift i färg. Inställningen för svart finish kan användas när [Vanliga färger] eller [Proffsalternativ] är valt i skrivardrivrutinen. Det finns två typer av svart finish: sammansatt svart (skapad av CMYK-toner) och äkta svart (endast av svart toner). Det finns två typer av svart finish; en är sammansatt av cyan (C) magenta (M), gul (Y) och svart (K) toner, och den andra består endast av svart (K) toner. Svart finish med CMYK-toners är lämplig för utskrift av fotografier. En svart finish med enbart svart toner är endast lämplig för utskrift av svart text eller grafik. Om du använder funktionen [Vanliga färger] kan du även välja auto. Med auto väljs lämplig metod för utskrift av dokumentet automatiskt. Om automatisk är valt ställs lämplig metod in vid utskrift. För Windows 6 Välj metod för att skapa svart från [Svart finish]. 7 Klicka på [OK]. Om utskriftsdialogen inte innehåller de förväntade alternativen för Mac OS X 10.7, klicka på [Visa detaljer] knappen i botten av [Skrivare] menyn. Om utskriftsdialogen bara innehåller två menyer och den inte innehåller de förväntade alternativen för Mac OS X 10.5 och 10.6, klicka på -knappen på sidan av [Skrivare] menyn. 1 Öppna den fil du vill skriva ut. 2 Välj [Skriv ut] från menyn [Arkiv]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Klicka på [Detail] i [Färginställningar] och välj [Kontorsproffs] eller [Proffsalternativ]. 5 Välj metod för att skapa svart från [Svart finish]. 6 Klicka på [OK] för att stänga fönstret Detaljer. 7 Klicka på [OK]. För Mac OS X 1 Öppna den fil du vill skriva ut. 2 I [Arkiv]-menyn, välj [Skriv ut]. 3 För Mac OS X , välj [Skrivarfunktioner] från menyn. 4 Välj [Färg] från panelmenyn. 5 Välj [Vanliga färger] och klicka sedan på [Alternativ]

37 Justera färg på datorn Eliminera vita mellanrum mellan text och bakgrund (svart övertryck) Beroende på villkoren för användning kan du ställa in svart övertryck och minska de vita mellanrum som syns mellan svarta bokstäver och färgad bakgrund. Denna funktion kan inte användas med vissa program. Denna funktion kan användas vid utskrift av endast text på en bakgrundsfärg. Om lagret av toner är tjockt kanske inte tonern fixeras ordentligt. För Windows 1 Öppna den fil du vill skriva ut. 2 Välj [Skriv ut] från menyn [Arkiv]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 På [Jobbalternativ]-fliken, välj [Avancerat]. 5 Ställ in [Skriv över med svart] på [På] och klicka sedan på [OK]. Simulera utskriftsresultat med bläck Du kan simulera resultat liknande offsettryck genom att justera färgdata för CMYK. Windows XPS-skrivardrivrutin kan inte användas för denna funktion. Denna funktion kan användas när [Vanliga färger] eller [Proffsalternativ] är valt för [Färgbehandling]. För Windows 1 Öppna den fil du vill skriva ut. 2 Välj [Skriv ut] från menyn [Arkiv]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Klicka på [Detail] i [Färginställningar] och välj [Proffsalternativ]. 5 Välj [Skrivarsimulering]. 6 Välj en bläckeffekt du vill simulera från [Målprofil för simulering] i [Inprofil] och klicka på [OK] Justera färg

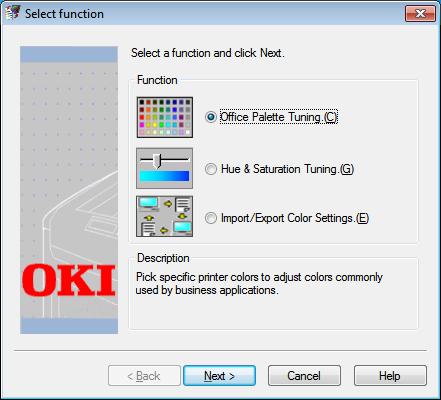

38 Justera färg med verktyget Color Correct Utility Justera färg med verktyget Color Correct Utility Detta avsnitt beskriver verktyget Color Correct Utility. Du kan ange färger i paletten som används i program som Microsoft Excel med verktyget Color Correct Utility. 2 Tillämpa inställningar för varje skrivardrivrutin. Du måste vara inloggad som administratör för att kunna utföra färgmatchning med verktyget Color Correct Utility. 2. Justera färg Referens Se "Installera verktyg" S. 60 för information om hur du installerar verktyget Color Correct Utility. Ändra palettfärg För Windows 9 Kontrollera varje justeringsintervall från rullgardinsmenyn för X och Y. Justeringsvärdet varierar beroende på färgen. 10 Kontrollera den utskrivna färgkartan för att välja de färger du vill använda inom justeringsintervallet och kontrollera sedan värdena för X och Y. 11 Välj de värden du kontrollerade i steg 10 och klicka sedan på [OK]. 1 Klicka på [Start] och välj [Alla program]> [OkiData]> [Color Correct Utility]> [Color Correct Utility]. 2 Välj [Office Palette Tuning] och klicka sedan på [Nästa]. 3 Välj skrivaren och klicka på [Nästa]. 12 Klicka på [Print Palette] och kontrollera om den justerade färgen mer liknar den du vill ha och klicka på [Nästa]. Om du vill ändra färgen mer, eller ändra andra färger upprepar du steg 8 till Ange ett namn att spara som och klicka sedan på [Spara]. En dialogruta visas. 14 Klicka på [OK]. 15 Klicka på [Avsluta]. 4 Välj namnet på den inställning du vill ha och klicka sedan på [Skriv ut test]. Färgprovet skrivs ut. 5 Klicka på [Nästa]. 6 Klicka på [Print Palette]. Färgprovet för en justering skrivs ut. 7 Jämför färgerna på färgpaletten på skärmen med det utskrivna färgprovet för justering. Färger som är markerade med ett kryss kan inte justeras. 8 Klicka på den färg du vill justera

39 Justera färg med verktyget Color Correct Utility Ändra gammavärde eller nyans Du kan justera färgton genom att justera gammavärdet och utskriftsfärgen genom att justera nyansen. För Windows 1 Klicka på [Start] och välj [Alla program]> [OkiData]>[Color Correct Utility]> [Color Correct Utility]. 2 Välj [Nyans & mättnadsjustering] och klicka sedan på [Nästa]. 3 Välj skrivaren och klicka på [Nästa]. 4 Välj standardläget och klicka på [Nästa]. 5 Tillämpa nödvändiga inställningar genom att justera skjutreglaget. Om du väljer kryssrutan [Använd skrivarens icke-justerade färg], används 100 procent av varje färg för utskrift och skjutreglaget för nyans låses. Skriva ut med justerade färginställningar För Windows 1 Öppna den fil du vill skriva ut. 2 Välj [Skriv ut] från menyn [Arkiv]. 3 Klicka på [Inställningar] eller [Egenskaper]. 4 Klicka på [Detail] i [Färginställningar] och välj [Kontorsproffs]. 5 Välj [Inställningar för Colour Correct] och välj den inställning du skapade med verktyget Color Correct Utility och klicka sedan på [OK] Justera färg 6 Klicka på [Skriv ut testida]. 7 Kontrollera utskriftsresultaten. Upprepa steg 5 till 6 om du inte är nöjd med resultatet. 8 Klicka på [Nästa]. 9 Ange ett namn och klicka sedan på [Spara]. En dialogruta visas. 10 Klicka på [OK]. 11 Klicka på [Avsluta]

40 Justera färg med verktyget Color Correct Utility 2 Spara inställningar för färgkorrigering Du kan spara de justerade färginställningarna i en fil. Administratörsbehörighet krävs för denna funktion. Importera inställningar för färgkorrigering Du kan importera inställningar för färgkorrigering från filer. För Windows 2. Justera färg För Windows 1 Klicka på [Start] och välj [Alla program]> [OkiData]>[Color Correct Utility]> [Color Correct Utility]. 2 Välj [Import/Export Color Settings.] och klicka sedan på [Nästa]. 3 Välj skrivaren och klicka på [Nästa]. 4 Klicka på [Exportera]. 5 Välj de inställningar som ska exporteras och klicka på [Exportera]. 6 Ange filnamnet och mappen du vill spara i och klicka sedan på [Spara]. 7 Klicka på [OK]. 8 Klicka på [Avsluta]. 1 Klicka på [Start] och välj [Alla program]> [OkiData]>[Color Correct Utility]> [Color Correct Utility]. 2 Välj [Import/Export Color Settings.] och klicka sedan på [Nästa]. 3 Välj skrivaren och klicka på [Nästa]. 4 Klicka på [Importera]. 5 Välj filen och klicka på [Öppen]. 6 Välj de inställningar som ska importeras och klicka på [Importera]. 7 Kontrollera att inställningen har importerats korrekt och klicka sedan på [Avsluta]

41 Justera färg med verktyget Color Correct Utility Radera inställningar för färgkorrigering Du kan radera inställningsfiler som inte används. För Windows 2 1 Klicka på [Start] och välj [Alla program]> [OkiData]>[Color Correct Utility]> [Color Correct Utility]. 2 Välj [Import/Export Color Settings.] och klicka sedan på [Nästa]. 2. Justera färg 3 Välj skrivaren och klicka på [Nästa]. 4 Välj den fil du vill radera och klicka på [Radera]. En dialogruta visas. 5 Klicka på [Ja] i bekräftelseskärmen. 6 Kontrollera att inställningen har raderats och klicka sedan på [Avsluta]

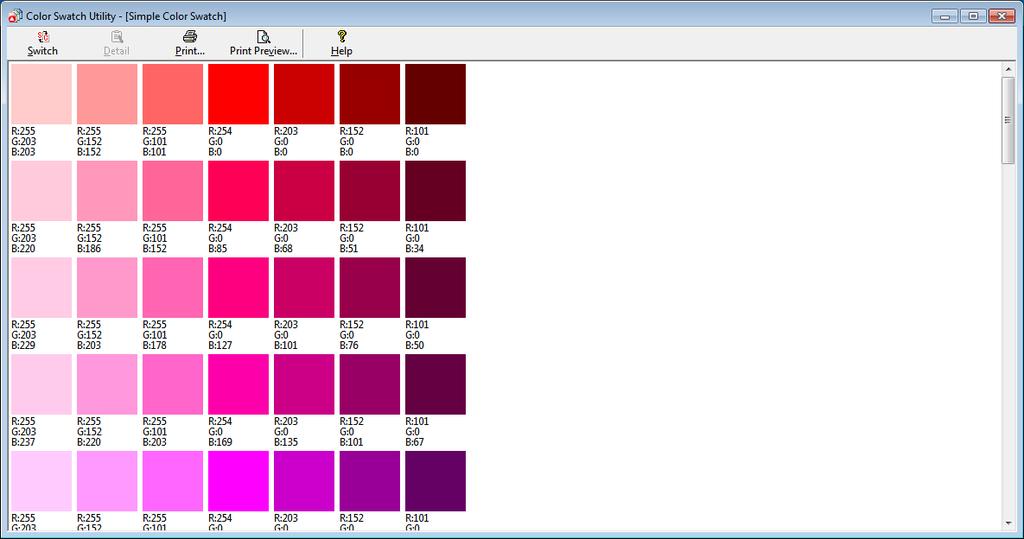

42 Färginställning med verktyget Color Swatch Utility Färginställning med verktyget Color Swatch Utility 2 Detta avsnitt beskriver verktyget Color Swatch Utility. Du kan skriva ut RGB-färgkartan som finns inbyggd i skrivaren med hjälp av verktyget Color Swatch Utility. Du kan kontrollera RGB-värdena med RBG-färgkartan och skriva ut de färger du behöver. 2. Justera färg Detta verktyg kan inte användas med Mac OS X. Verktyget color swatch utility installeras samtidigt som skrivardrivrutinen installeras. Skriva ut färgkarta 1 Klicka på [Starta] och välj [Alla program]> [OkiData]>[Verktyget Color Swatch]> [Verktyget Color Swatch]. 2 Klicka på [Skriv ut]. 3 Välj skrivaren från [Namn]. 5 Klicka på [Skriv ut]. 6 Välj skrivaren från [Namn]. 7 Klicka på [OK]. 8 Kontrollera att färgen är justerad som du vill ha den. Upprepa steg 1 till 8 om du inte är nöjd med utskriftsresultatet. 4 Klicka på [OK]. Ett färgprov skrivs ut. 5 Kontrollera färgkartan för de färger du vill använda och skriv sedan ned RGBvärdena. Anpassa färgkartan Om du inte kan hitta de färger du vill ha i "utskrift av färgkarta" steg 5, ska du följa anvisningarna nedan för att anpassa färgen. 1 Klicka på [Switch]. 2 Klicka på [Detail]. 3 Justera de tre skjutreglagen tills färgen du vill ha visas. 4 Klicka på [Stäng]

43 Färginställning med verktyget Color Swatch Utility Skriva ut en fil med den färg du vill ha 1 Öppna den fil du vill skriva ut. 2 Välj den text eller grafik du vill justera RGB-värdena för i ett program. 2 3 Skriv ut filen. Se programmets bruksanvisning för instruktioner om hur du väljer färg i programmet. Använd samma skrivardrivrutinsinställningar när du skriver ut färgkartor och den fil du vill ha. 2. Justera färg

44 3. Ändra skrivarinställningarna I detta kapitel beskrivs hur du konfigurerar utrustningsinställningarna från <ENTER>-tangenten på kontrollpanelen. 3 Kontrollera aktuella inställningar I detta avsnitt beskrivs den grundläggande proceduren för utskrift av utskriftsinformation. Genom att skriva ut utskriftsinformation kan du kontrollera skrivarens aktuella inställningar. 3. Ändra skrivarinställningarna Skriva ut utskriftsinformation Du kan skriva ut och kontrollera skrivarkonfigurationen och en användningsrapport. Referens För information om den utskriftsinformation du kan skriva ut och strukturen i [Skriv Ut Information]-menyn, se "Utskriftsinformation" S Tryck på <Fn>-tangenten. När en skrivare är i strömsparläget, tryck på <POWER SAVE (ENERGISPAR)>-tangenten för att återställa från läget. 2 Ange <1>, <0> och <0> med knappsatsen och tryck på <ENTER>-tangenten. 3 Kontrollera att [Kör] är valt och tryck sedan på <ENTER>-tangenten

45 Ändra utrustningsinställningarna Ändra utrustningsinställningarna I detta avsnitt beskrivs den grundläggande proceduren för ändring av utrustningsinställningarna. Referens För detaljer om menystrukturen för utrustningsinställningarna, se "Lista över varje inställningsmeny" S. 46. Administratörsinställningar Ett administratörslösenord krävs för att du ska kunna öppna [Admin Inställning]-menyn. Standardlösenordet är "aaaaaa". 1 Tryck på <ENTER>-tangenten för att öppna menyn för utrustningsinställningar. 2 Tryck på bläddratangenten, välj [Admin Inställning] och tryck sedan på <ENTER>-tangenten. 3 Mata in administratörslösenordet genom att använda knappsatsen. 4 Tryck på <ENTER>-tangenten. 5 Tryck på bläddratangenten för att välja den inställningsmeny du vill använda för att ändra en inställning och tryck på <ENTER>-tangenten. 6 Ändra inställningen och tryck på <ENTER>-tangenten. 7 Tryck på <ON LINE (ONLINE)>tangenten för att gå ut ur menyläget. Andra inställningar 1 Tryck på <ENTER>-tangenten för att öppna menyn för utrustningsinställningar. 2 Tryck på bläddratangenten för att välja den inställningsmeny som du vill ändra en inställning i och tryck på <ENTER>-tangenten. 3 Ändra inställningarna och klicka på <ENTER>-tangenten. 4 Tryck på <ON LINE (ONLINE)>tangenten för att stänga menyläget Ändra skrivarinställningarna

46 Ändra utrustningsinställningarna Lista över varje inställningsmeny Enhetsinställningsmeny 3 3. Ändra skrivarinställningarna Objekt Konfiguration Beskrivning Indikerar information om skrivaren, som fackräknare, förbrukning, nätverk och system. Skriv Ut Information Skriver ut olika information om skrivaren. Skriv ut Säkert Jobb Menyer Admin Inställning Kalibrering Boot Menu Skriv ut statistik Konfiguration Skriver ut en krypterad autentiseringsutskrift (krypterat jobb) eller en autentiseringsutskrift (säkert jobb) lagrat på ett SD-minneskort. Denna meny visas när ett SD-minneskort är installerat i skrivaren. Menyer för vanliga användare. Menyer för administratören. Justera skrivarinställningarna för färg och täthet. Boot-meny. Denna meny visas endast på engelska. Meny för utskriftsstatistik. Objekt Beskrivning Fack Räknare Fack 1 Indikerar det totala antalet sidor som skrivits ut från fack 1. Antalet sidor som matats från fack 1 indikeras. Fack 2 Indikerar det totala antalet sidor som skrivits ut från fack 2. Antalet sidor som matats från fack 2 indikeras. MP-fack Indikerar det totala antalet sidor som skrivits ut från multifacket. Antalet sidor som matats från multifacket indikeras. Förbrukning Cyan Trumma Indikerar återstående användningstid för CYAN-trumman i %. Magenta Trumma Indikerar återstående användningstid för MAGENTA-trumman i %. Gul Trumma Indikerar återstående användningstid för GULA trumman i %. Svart Trumma Indikerar återstående användningstid för SVARTA trumman i %. Transportbälte Indikerar återstående användningstid för REM-enheten i %. FixeringsEnhet Indikerar återstående användningstid för VÄRME-enheten i %. Cyan toner (n.nk)* Magenta toner (n.nk)* Gul toner (n.nk)* Svart toner (n.nk)* Indikerar återstående mängd toner i %. *Olika beroende på typen av tonerkassett: Nätverk Skrivar Namn Indikerar skrivarnamnet. Kort Skrivar Namn Indikerar det korta skrivarnamnet. IPv4 Adress Indikerar skrivarens IPv4-adress. Subnet Mask Indikerar skrivarens nätmask. Gateway Adress Indikerar skrivarens gateway-adress. MAC Adress Indikerar skrivarens MAC-adress. FW Indikerar versionen på nätverks-firmware. Version Web Remote Indikerar webbsidans version. Version IPv6 Adress Indikerar skrivarens IPv6-adress (lokal). (Lokal) IPv6 Adress Indikerar skrivarens IPv6-adress (global). (Global)

47 Ändra utrustningsinställningarna System Objekt Skrivarens serienummer Tillgångsnr Partinr CU-version PU-version Totalt minne Flash-minne SD Kort Beskrivning Indikerar skrivarens serienummer. Indikerar skrivarens tillgångsnummer. Indikerar skrivarens produktionspartinummer. Indikerar versionsnumret på kontrollenhetens firmware. Indikerar versionsnumret på skrivarenhetens firmware. Indikerar den totala kapaciteten hos alla installerade RAM-minnen. Indikerar den totala kapaciteten hos alla installerade flash-minnen. Indikerar den totala kapaciteten hos SD-minneskortet. 3 Utskriftsinformation Skriv Ut Information Objekt Konfiguration Nätverk Demo Sida Fillista PCL Font Lista HP-GL2-palett AnvändningsRapport Fel Logg Färg Profil Lista ID- KontrollMönster Motor Status Beskrivning Skriver ut information om skrivarens konfiguration. Skriver ut information om nätverksinställningarna. Skriver ut en demosida. Skriver ut en jobbfillista. Skriver ut listan med exempel på PCL-typsnitt. Skriver ut färgexempel för de inställda pennorna i menyn. Skriver ut alla jobbloggar. Skriver ut en fellogg. Skriver ut listan med färgprofiler. Skriver ut ett inbyggt mönster för ID-kontroll, för upptäckt av ett defekt ID. Skriver ut information om skrivarmotorn. 3. Ändra skrivarinställningarna Skriv ut säkert jobb Objekt Beskrivning Krypterat Jobb Ange Lösenord Ange lösenordet för att påbörja den krypterade autentiseringsutskriften. Krypterat Jobb Välj detta för att skriva ut en krypterad autentiseringsutskrift (krypterat jobb) som finns lagrat på SD-minneskortet. Lagrat Jobb Ange Lösenord Ange lösenordet för att påbörja autentiseringsutskriften. Lagrat Jobb Välj detta för att skriva ut en autentiseringsutskrift (säkert jobb) som finns lagrat på SD-minneskortet

48 Ändra utrustningsinställningarna Menyer Värdena i fabriksinställningarna är olika beroende på den region i vilken maskinen används Ändra skrivarinställningarna Konfigurera fack X-dimension 210 millimeter Ställer in en bredd för anpassat papper för multifacket. Y-dimension 297 millimeter Ställer in en längd för anpassat papper för multifacket. Mediatyp Vanligt Väljer en papperstyp för multifacket. Mediavikt Lätt Väljer en pappersvikt för multifacket. Fack Använd inte Väljer användning av multifacket. Användning Fack 1 Konfig Papper Storlek Kassettstorlek Väljer en pappersstorlek för fack 1. X-dimension 210 millimeter Väljer en bredd för anpassat papper för fack 1. Y-dimension 297 millimeter Ställer in en längd för anpassat papper för fack 1. Mediatyp Vanligt Väljer en papperstyp för fack 1. Mediavikt Lätt Väljer en pappersvikt för fack 1. Legal papper Legal 14 Ställer in pappersstorlek legal för fack 1. Fack 2 Konfig * Visas när ett extra fack är installerat. Objekt Fabriksinställningar Beskrivning MP-fack Konfig Papper Storlek A4 [LEF] Väljer en pappersstorlek för multifacket. PappersMatning Automatiskt fackbyte Tray Sequence Annan storlek 16K(184x260mm) [SEF] Ställer in annan standardpappersstorlek för fack 1. Papper Storlek Kassettstorlek Väljer en pappersstorlek för fack 2. X-dimension 210 millimeter Väljer en bredd för anpassat papper för fack 2. Y-dimension 297 millimeter Ställer in en längd för anpassat papper för fack 2. Mediatyp Vanligt Väljer en papperstyp för fack 2. Mediavikt Lätt Väljer en pappersvikt för fack 2. Legal papper Legal 14 Ställer in pappersstorlek legal för fack 2. Annan storlek 16K(184x260mm) [SEF] Ställer in annan standardpappersstorlek för fack 2. Fack 1 Väljer ett pappersfack. På Ned Ställer in om funktionen automatisk växling av fack ska aktiveras. Ställer in prioritet för fackordningen för automatiskt val av fack/automatisk växling av fack. Måttenhet millimeter Ställer in den måttenhet som används för anpassad pappersstorlek. Duplex för sista sidan Hoppa över tomma sidor När [Hoppa över tomma sidor] är valt, skrivs sista sidan i en duplexutskrift med ojämnt antal sidor ut som simplex. När [Skriv alltid ut] är valt skriver skrivaren alltid ut dokument i duplexläget om duplexläget är valt. Vissa applikationer kanske inte fungerar som de ska

49 Ändra utrustningsinställningarna System Justering Objekt Fabriksinställningar Beskrivning Power Save time 1 minut Ställer in hur många minuter skrivaren väntar innan strömsparläget aktiveras. Vilo Tid 15 minuter Ställer in tiden till skrivaren växlar från strömsparläge till viloläge. Autoavstängnings Tid 4 timmar Ställer in tiden innan skrivaren växlar från vänteläge till avstängt läge. Raderbar Varning ONLINE Ställer in tiden för borttagning av varningar som kan tas bort. Auto Fortsätt Av Ställer in om skrivaren ska återställas automatiskt när ett minnesfel eller en begäran om fack inträffar. Manuell timeout 60 sekunder Ställer in hur många sekunder skrivaren väntar på att papper ska matas från handinmatningsfacket. Vänta - timeout 40 sekunder Ställer in hur många sekunder skrivaren väntar innan den skriver ut ett jobb efter ett datastopp. Låg Toner Nivå Fortsätt Ställer in om skrivaren ska fortsätta eller avbryta utskrift när ett fel angående låg tonernivå inträffar. Papperstopp Återställ På Ställer in om skrivaren på nytt ska försöka skriva ut sidor som fallit bort på grund av pappersstopp efter att stoppet rensats. Fel Rapport Av Ställer in om detaljerna om felet ska skrivas ut när ett internt fel uppstår. Justera Utskrift Position X-Justering 0,00 millimeter Justerar läget för hela utskriftsbilden vinkelrätt (liggande) mot papprets rörelse (med intervaller om 0,25 mm). Y-Justering 0,00 millimeter Justerar läget för hela utskriftsbilden parallellt (stående) mot papprets rörelse (med intervaller om 0,25 mm). Duplex X-Justering Duplex Y-Justering 0,00 millimeter Justerar läget för hela utskriftsbilden på baksidan av en duplexutskrift vinkelrätt (liggande) mot papprets rörelse (med intervaller om 0,25 mm). 0,00 millimeter Justerar läget för hela utskriftsbilden på baksidan av en duplexutskrift parallellt (stående) mot riktningen av papprets rörelse (med intervaller om 0,25 mm). Svartinställning papper 0 Ställer in värden för finjustering om utskriftsresultatet är otydligt eller om det finns dammfläckar på utskriften när du skriver ut i läget vanligt papper och svart. Minska värdet när det finns dammfläckar i områden som skrivs ut med hög täthet. Höj värdet när utskriftsresultatet är svagt och otydligt. Färginställning papper 0 Ställer in värden för finjustering om utskriftsresultatet är otydligt eller om det finns dammfläckar på utskriften när du skriver ut i läget vanligt papper och färg. Minska värdet när det finns dammfläckar i områden som skrivs ut med hög täthet. Höj värdet när utskriftsresultatet är svagt och otydligt Ändra skrivarinställningarna

50 Ändra utrustningsinställningarna 3 3. Ändra skrivarinställningarna System Justering Objekt Fabriksinställningar Beskrivning Svartinställning för OH 0 Ställer in värden för finjustering om utskriftsresultatet är otydligt eller om det finns dammfläckar på utskriften när du skriver ut i läget OHP och svart. Minska värdet när det finns dammfläckar i områden som skrivs ut med hög täthet. Höj värdet när utskriftsresultatet är svagt och otydligt. Färginställning för OH 0 Ställer in värden för finjustering om utskriftsresultatet är otydligt eller om det finns dammfläckar på utskriften när du skriver ut i läget OHP och färg. Minska värdet när det finns dammfläckar i områden som skrivs ut med hög täthet. Höj värdet när utskriftsresultatet är svagt och otydligt. Smear inställning 0 Korrigerar skillnader i utskriftsresultat som orsakats av temperatur- och fuktighetsförhållandena och skillnader i utskriftstäthet och frekvens. Ändra inställningarna om utskriftskvaliteten är ojämn. Bakgrund inställning 0 Korrigerar skillnader i utskriftsresultat som orsakats av temperatur- och fuktighetsförhållandena och skillnader i utskriftstäthet och frekvens. Ändra inställningarna om bakgrunden är mörk. Drum Cleaning Av Ställer in om trumrotation ska utföras innan utskrift för att minska att vita linjer syns i sidled på utskriften. Tänk på att trumrotering förkortar ID-livslängden. Hex-dump (TOM) Skriver ut data som mottagits från värddatorn i hexadecimalt dumpformat. När strömbrytaren slås av växlas maskinen till normalt läge från HEX-dumpläget

51 Ändra utrustningsinställningarna Administratörsinställning Admin Inställning Nätverk Inställning Utskrift Inställning Objekt Fabriksinställningar Beskrivning TCP/IP Aktivera Ställer in om TCP/IP ska aktiveras. IP Version IP v4 Väljer IP-version. NetBEUI Avaktivera Ställer in om NetBEUI ska aktiveras. NetBIOS över TCP Aktivera Ställer in om NetBIOS ska aktiveras över TCP. NetWare Avaktivera Ställer in om NetWare ska aktiveras. EtherTalk Avaktivera Ställer in om EtherTalk ska aktiveras. IP Address Auto Ställer in inställningsmetod för IP-adress. Inställning IPv4 Adress xxx.xxx.xxx.xxx Ställer in IP-adressen. Subnet Mask xxx.xxx.xxx.xxx Ställer in subnätmasken. Gateway Adress xxx.xxx.xxx.xxx Ställer in gatewayadressen (standardrouter). Web Aktivera Ställer in om Web ska aktiveras. Telnet Avaktivera Ställer in om Telnet ska aktiveras. FTP Avaktivera Ställer in om FTP ska aktiveras. IPSec Avaktivera Visas endast när [IPSec] är aktiverat och endast alternativet avaktivera är tillgängligt. SNMP Aktivera Ställer in om SNMP ska aktiveras. Nätverk Skala Normal När [Normal] är valt fungerar skrivaren effektivt även om den är ansluten till en hubb med spanning-tree-funktion. Starttiden blir dock längre när skrivaren är ansluten till ett litet nätverk som består av två eller tre datorer. Hub Link Inställning Auto Negotiate Ställer in metod för länkning till en hubb. TCP ACK Typ1 Ställer in typen av TCP-bekräftelse. Fabriksinställning? (TOM) Återställer nätverksinställningsmenyn. Personlig Inställning Auto Väljer skrivarspråk. Kopior 1 Ställer in antal kopior. Duplex Av Ställer in duplexutskrift. Fäst Långsida Ställer in bindningspositionen för duplexutskrift. Mediekontroll Aktivera Ställer in om det ska kontrolleras om fackets pappersstorlek och dokumentets sidformat inte matchar varandra. Upplösning 600dpi Ställer in upplösningen. Tonerbesparing Nivå för tonerbesparing Av Ställer in nivån för tonerbesparing. [Av] avaktiverar tonerbesparingsläget. 15% toner sparas i [Låg], 35% i [Mellan], och 50% i [High]. Färg Alla Ställer in om tonerbesparingsläget ska gälla för 100% svart färg. Monoutskriftsläge Auto Ställer in utskriftsläget för svartvita sidor. StandardRiktning Stående Ställer in utskriftsriktningen. Inte tillgängligt för PS-data. Formulärlängd 64rader Ställer in antal textrader per sida. Redigera Storlek Kassettstorlek Ställer in storleken på sidans utskrivbara område när inget kommando för att ange pappersredigeringsstorleken sänds från datorn Ändra skrivarinställningarna

52 Ändra utrustningsinställningarna 3 3. Ändra skrivarinställningarna Admin Inställning Utskrift Inställning Objekt Fabriksinställningar Beskrivning X-dimension 210 millimeter Ställer in standardbredden för anpassat papper. Y-dimension 297 millimeter Ställer in standardlängden för anpassat papper. PCL-inställning Fontkälla Inbyggt2 Ställer in platsen för PCLstandardtypsnittet. Fontnummer C1 Ställer in typsnittsnummer för PCL. Höjd 12,00 punkter Ställer in höjden på PCLstandardtypsnittet. Höjden visas med två decimaler (med intervaller om 0,25). Symbol Set WIN3.1J Väljer en PCL-symboluppsättning. A4 utskriftsbredd 78-kolumn Ställer in antalet kolumner för automatisk radmatning på A4-papper för PCL. Antalet kolumner är baserat på när teckenbreddstegen är 10CPI och auto CR/LF-läget är avstängt. Hoppa över tom sida Av Ställer in om en tom sida ska matas ut när ett FF-kommande (0CH) tas emot i PCL. CR-funktion CR Ställer in skrivarens drift när en CR-kod tas emot i PCL. LF-funktion LF Ställer in skrivarens drift när en LF-kod tas emot i PCL. Utskriftsmarginal Normal Ställer in sidans icke-utskrivbara område. Äkta svart Av PCL: Ställer in om sammansatt svart (CMYK-blandat) eller äkta svart (endast K) ska användas för 100% svarta områden i en bild. Justera pennbredd På Justerar bredden på tunna linjer så att linjerna blir synliga. Fack-ID Fack 2 5 Ställer in fack 2 för kommandot pappersmatningsdestination (ESC&l#H) i PCL5-emulering.. Denna meny visas endast när fack 2 är installerat. Multifack 4 Ställer in multifacket för kommandot pappersmatningsdestination (ESC&l#H) i PCL5-emulering.. XPS-inställning DigitalSignature Av Ställer in funktionen DigitalSignature. DiscardControl Auto Ställer in funktionen DiscardControl. MC-läge På Ställer in funktionen MarkupComaptibility. Unzip-läge Hastighet Ställer in extraheringsmetod för XPSfiler. Hoppa över tom sida Av Ställer in om en blank sida ska matas ut i XPS

53 Ändra utrustningsinställningarna Admin Inställning IBM PPR, Inställning Objekt Fabriksinställningar Beskrivning TeckenBredd 10 CPI Anger teckenavstånd i IBM PPRemulering. Kondensera Font 12 CPI till 20 CPI Anger 12 CPI avstånd för Kondensläge. Teckenuppsättning SET-2 Ställer in en teckenuppsättning. Symbol Set IBM-437 Ställer in en symboluppsättning. Siffran 0-format Avaktivera Anger den stil som ersätter φ (9B) och (9D) med φ (ou) och Φ (zero). Nolltecken Normal Anger stilen för 0 (zero). Radbreddsteg 6 LPI Ställer in radavstånd. Hoppa över tom sida Av Ställer in utmatning eller inte utmatning av tomma ark. Endast tillgänglig när simplex är inställt. CR-funktion CR Ställer in utförande när CR-kod tas emot. LF-funktion LF Ställer in utförande när LF-kod tas emot. Radlängd 80-kolumn Anger antalet tecken per rad. Formulärlängd 11,7 tum Anger papperets längd. TOF-position 0,0 tum Ställer in positionen från papperets övre kant. Vänstermarginal 0,0 tum Ställer in värdet för att flytta utskriftens horisontella startposition åt höger. Anpassa till Bokstav Avaktivera Ställer in utskriftsläge som kan rymma utskriftsdata motsvarande 11 tum (66 rader) i det tryckbara området av LETTER-storlek. TextHöjd Samma Ställer in ett teckens höjd Ändra skrivarinställningarna EPSON FXinst. Forts. pappersläge Av Ställer in redigeringsriktningen till Landskap för papper som stöds av A3-skrivare. TeckenBredd 10 CPI Anger teckenavstånd. Teckenuppsättning SET-2 Anger en teckenuppsättning. Symbol Set IBM-437 Anger en symboluppsättning. Siffran 0-format Avaktivera Anger den stil som ersätter φ (9B) och (9D) med φ (ou) och Φ (zero). Nolltecken Normal Anger stilen för O (zero). Radbreddsteg 6 LPI Ställer in radavstånd. Hoppa över tom sida Av Ställer in om tomma ark ska utmatas eller ej. Endast tillgänglig när simplex är inställt. CR-funktion CR Ställer in utförande när CR-kod tas emot. Radlängd 80-kolumn Anger antalet tecken per rad. Formulärlängd 11,7 tum Anger papperets längd. TOF-position 0,0 tum Ställer in positionen från papperets övre kant. Vänstermarginal 0,0 tum Ställer in värdet för att flytta utskriftens horisontella startposition åt höger. Anpassa till Bokstav Avaktivera Ställer in utskriftsläge som kan rymma utskriftsdata motsvarande 11 tum (66 rader) i det tryckbara området av Letter-storlek. TextHöjd Samma Ställer in ett teckens höjd. Forts. pappersläge Av Ställer in redigeringsriktningen till Landskap för papper som stöds av A3-skrivare

54 Ändra utrustningsinställningarna 3 3. Ändra skrivarinställningarna Admin Inställning Objekt Fabriksinställningar Av Färginställning MinnesInställning Flash-minne, inst. OffsetBläck Simulering Beskrivning Den inbyggda unika processimuleringsmotorn gör att skrivaren kan simulera vanliga tryckfärger. UCR Låg Välj gränsvärdet för tonerlagrets tjocklek. När pappret blir vågigt vid utskrift med mörka färger kan du välja [Mellan] eller [High] för att minska detta. CMY 100 % densitet Avaktivera Väljer om 100% ska aktiveras för CMY100%-tonervärdet. CMYK Conversion På När [AV] är valt förenklar skrivaren omvandlingsprocessen av CMYK-data i PostScript-utskrifter, vilket minskar bearbetningstiden. Storlek på mottagningsbuffert Auto Ställer in storleken på mottagningsbufferten. Spara resurs Av Ställer in området för resursbesparing. Starta (TOM) Initierar flash-minnet. SD Kort Inst. Starta (TOM) Ändra PCL nn% 20% Ställer in partitionsstorleken. part. Gemensam 50% storl mm% Gemensam 30% ll% <Verkställ> (TOM) Formatera partition PCL System Inställning Nära Slut Status Aktivera Ställer in om varningar som informerar om att trumman, värmeenheten, eller remmen närmar sig slutet av sin användningstid ska visas på LCDskärmen. Nära Slut LED Aktivera Ställer in LED-kontrollen för varningen som informerar om att tonern, trumman, värmeenheten, eller remmen är nära slutet av sin användningstid. Vilodisplay Tonermätare Väljer den information som visas på skärmen vid inaktivitet. Panelkontrast 0 Justera kontrasten på LCD-skärmen på kontrollpanelen. Ogiltig volym Av Ställer in signalvolymen för ogiltiga alternativ. Fel volym Av Ställer in signalvolymen vid fel. EngergiSparLäge Aktivera Ställer in om strömsparläget ska aktiveras. Vila Aktivera Ställer in om viloläget ska aktiveras. Autoavstängning Auto konfig Ställer in autoavstängningsfunktionen. Nytt lösenord (TOM) Ställer in ett nytt lösenord för öppning av meny [Admin Inställning] och [Boot Menu]. Bekräfta lösenord (TOM) Ange det nya lösenordet som ställts in i [Nytt lösenord] för att bekräfta. Ange lösenordet bestående av 6 till 12 siffror med alfanumeriska tecken (gemener). Ljudinställning Ström Inställning Ändra lösenord Inställningar Nollställ Inställningar (TOM) Återställer EEPROM för CU för att initiera inställningarna för användarmenyn. Spara inställningar (TOM) Sparar de aktuella menyinställningarna. Återställ Inställningar (TOM) Återställer de lagrade menyinställningarna.

55 Ändra utrustningsinställningarna Kalibrering Objekt Kalibrering Auto Densitet Läge På Justera densitet Justera registrering Skriv Ut FärgJusterings Mönster Cyan Justering Magenta Justering Fabriksinställningar (TOM) (TOM) (TOM) Beskrivning Markera 0 Justerar highlight-tonen (ljus färg) i cyan. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Mellanton 0 Justerar mellantonen i cyan. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Mörk 0 Justerar den mörka tonen (mörk färg) i cyan. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Markera 0 Justerar highlight-tonen (ljus färg) i magenta. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Mellanton 0 Justerar mellantonen i magenta. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Mörk 0 Justerar den mörka tonen (mörk färg) i magenta. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Gul Justering Markera 0 Justerar highlight-tonen (ljus färg) i gult. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Mellanton 0 Justerar mellantonen i gult. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Mörk 0 Justerar den mörka tonen (mörk färg) i gult. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Svart Justering Markera 0 Justerar highlight-tonen (ljus färg) i svart. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Mellanton 0 Justerar mellantonen i svart. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Mörk 0 Justerar den mörka tonen (mörk färg) i svart. Tonen blir mörkare i plus-riktning och ljusare i minus-riktning. Cyan - Mörkhet 0 Magenta - Mörkhet 0 Gult - Mörkhet 0 Svart - Mörkhet Ändra skrivarinställningarna

56 Ändra utrustningsinställningarna Boot Menu 3 3. Ändra skrivarinställningarna Objekt Fabriksinställningar Beskrivning Boot Menu USB Setup USB Enable Ställer in om USB I/F ska aktiveras. Speed 480Mbps Ställer in maximal överföringshastighet för USB I/F. Soft Reset Disable Ställer in om Soft Reset-kommandot ska aktiveras. Offline Receive Disable Ställer in om funktionen som behåller datamottagningsstatusen utan förändring för I/-signalen vid fel ska aktiveras. Serial Number Enable Ställer in om USB-serienumret ska aktiveras. Security Setup Job Limitation Off Ställer in det begränsade jobbläget. När läget är inställt på [Krypterat Jobb] är utskrift av annan än specificerad data (endast krypterad autentiseringsutskrift kan specificeras) begränsad. Detta objekt visas endast när det extra SD-minneskortet är installerat i skrivaren. Storage Setup Language Setup System Setup Make Secure SD Card Make Normal SD Card Reset Cipher Key Check File System Check All Sectors Enable SD Card Yes (NULL) (NULL) (NULL) (NULL) (NULL) Aktiverar kryptering av sparad data på ett SD-minneskort. Avaktiverar kryptering av data som sparats på ett SD-minneskort. Återställer chiffernyckeln som används på ett krypterat SD-minneskort. Efter att denna åtgärd har slutförts kan inga data lagrade på SD-minneskortet återställas. Löser obalans mellan det verkliga (tillgängliga) minnet och det minne som visas som tillgängligt och utför återställning av administrationsdata (FAT-information) för ett filsystem. Denna åtgärd tillämpas för varje filsystem. Utför återställning av felaktig sektorinformation på SD-minneskort och löser obalans mellan det verkliga (tillgängliga) minnet och det minne som visas som tillgängligt. Om skrivaren inte kan slås på på grund av ett skadat SD-minneskort, kan skrivaren om du väljer [Nej] slås på som om det inte finns något SD-minneskort installerat, även om ett SD-minneskort är installerat i skrivaren. Erase SD Card (NULL) Detta objekt visas endast när ett SDminneskort är installerat. Denna funktion raderar alla data på SDminneskortet. Enable Initialization Language Initialize High Humid Mode Moisture Control No (NULL) Off Off Avaktiverar alla ändringar som involverar initiering av blockenheten (SD-minneskort, flash-minne). Startar meddelandefilen som finns laddad på flash-minnet. Stänger på/av vågreduceringsläget. Ställer in om kondenskontrollen ska aktiveras. Menu Lockout Off Slår på/av menyns spärrfunktion

57 Ändra utrustningsinställningarna Skriv ut statistik Print Statistics Objekt Fabriksinställningar Beskrivning Usage Report Enable Ställer in om användarrapporten ska aktiveras. Supplies Report Disable Ställer in om antal gånger förbrukningsvarorna har bytts ut ska visas eller döljas. Reset Main Counter (NULL) Återställer huvudräknaren. Reset Supplies Counter (NULL) Återställer räknaren för hur många gånger förbrukningsvaror har bytts ut. Change Password New Password (NULL) Ställer in ett nytt lösenord för [Skriv ut statistik]-menyn. Verify Password (NULL) Ange det nya lösenordet som ställdes in i [Nytt lösenord] för att bekräfta Ändra skrivarinställningarna

58 4. Använda verktygsprogramvara I detta kapitel beskrivs användbara programfunktioner för användning av skrivaren. Översikt över verktygen Följande är en lista över de verktyg du kan använda för skrivaren. Se respektive avsnitt för information om hur du använder dessa verktyg. Gemensamma verktyg för Windows/Mac OS X 4 4. Använda verktygsprogramvara Språkinställning för skrivardisplay/ språkinställning för kontrollpanelen Verktyg för Windows Du kan ändra visningsspråket för kontrollpanelen eller menyn. Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 Mac OS X sidan 66 sidan 74 Objekt Funktion Information Systemkrav Se Verktyget Color Correct Utility Skriva ut Justerar färgmatchning. Kan justera tonen i palettfärgutskrifter. Du kan även justera nyansen och ändra den övergripande skuggan i färgutskrifter. Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 sidan 38 Configuration Tool Objekt Funktion Information Systemkrav Se Card Setup Skrivarinställningar Du kan konfigurera sidan 67 inställningarna för nätverket. sidan 74 Skrivarinställningar Skrivarinställningar Verktyget Color Swatch Utility Skriva ut Registrerar nätverksinställningarna för skrivaren eller en ICCprofil på SD-minneskortet i skrivaren och hanterar inställningarna eller profilen. Den registrerade ICCprofilen kan användas för färgmatchningsfunktionen i läge [Proffsalternativ] i skrivardrivrutinen. Registrering och borttagning av formulärdata och hantering av lagrade jobb finns också tillgängligt. Skriver ut en färgkarta. Du kan använda detta verktyg för kontroll av färgerna i utskrifterna. Detta verktyg installeras automatiskt när en skrivardrivrutin installeras. Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 sidan 63 För Windows 2000 krävs att följande installeras Service Pack 4 Internet Explorer 5.5 SP1 eller en senare version KB ( support.microsoft.com/?kbid=891861) sidan 33 Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows

59 Översikt över verktygen Objekt Funktion Information Systemkrav Se Verktyget OKI LPR Utility Skriva ut Du kan skriva ut ett dokument via nätverksanslutningen, hantera utskrifter och kontrollera skrivarens status. Inställningen ändras automatiskt när en skrivares IP-adress ändras. Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 sidan 69 Extension Hantera skrivaren Du kan kontrollera skrivarinställningarna från skrivardrivrutinen och ställa in alternativ. Detta verktyg installeras automatiskt när du installerar en skrivardrivrutin via en nätverksanslutning. Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 En dator som kör med TCP/IP. sidan Använda verktygsprogramvara

60 Installera verktyg Installera verktyg Om du vill installera något verktyg följer du beskrivningen nedan för Windows. För Mac OS X kan du kopiera det genom att dra det och släppa på den plats du vill ha det. Du kan också köra det direkt från DVD-ROM-skivan med programvara För Windows 4 4. Använda verktygsprogramvara 1 Sätt in DVD-ROM-skivan "Software DVD- ROM" i datorn. 2 Klicka på [Kör Setup.exe]. Om dialogrutan [Användarkontokontroll] visas klickar du på [Ja]. 3 Välj ett språk och klicka på [Nästa]. 4 Välj en enhet och klicka på [Nästa]. 5 Läs användarlicensavtalet och klicka sedan på [Jag accepterar]. 6 Läs [Environmental advice for Users] och klicka sedan på [Nästa]. 7 Välj det verktyg du vill installera och klicka på knappen för att installera kollektivt. 8 Klicka på [Avsluta]. För Mac OS X 1 Sätt in DVD-ROM-skivan "Software DVD- ROM" i datorn. 2 Dubbelklicka på mappen [OKI]>[Verktyg]. 3 Kopiera den mapp du vill installera genom att dra och släppa den i den mapp du vill ha. Dubbelklicka på verktygsikonen i mappen för att öppna

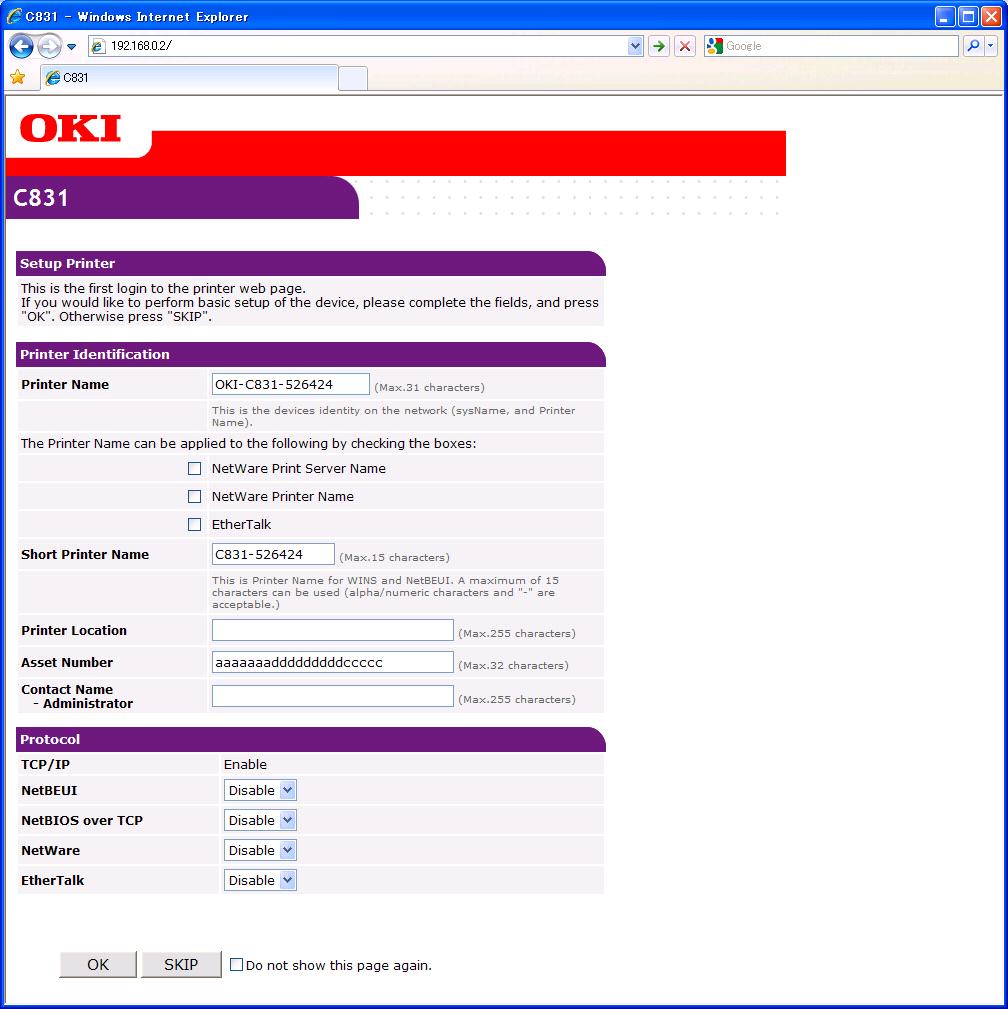

61 Gemensamma verktyg för Windows/Mac OS X Gemensamma verktyg för Windows/Mac OS X Detta avsnitt beskriver webbsidor som kan användas av både Windows och Mac OS X. Följande villkor måste vara uppfyllda vid användning av webbsidor. TCP/IP måste vara aktiverat. Något av följande måste vara installerat: Microsoft Internet Explorer 6.0 eller senare, Safari 3.0 eller senare, eller Firefox 3.0 eller senare. Antingen ställer du in webbsäkerhetsinställningarna på en medelnivå, eller så aktiverar du cookies. Administratörslösenordet krävs för att du ska kunna öppna menyn [Admin Inställning]. Det förinställda lösenordet är "aaaaaa". Webbsida Du kan utföra följande åtgärder från webbsidan. Visa skrivarstatusen. Skapa profiler. Konfigurera fack, nätverk, funktionsstandard och skrivarinställningar. Visa jobblistan. Skriva ut en PDF utan en skrivardrivrutin. Konfigurera funktionerna autoleverans och lagring av överföringsdata. Länka till webbsidor som ofta används. För att kunna ändra skrivarinställningarna på webbsidan, måste du vara inloggad som administratör. Referens Se "Ändra nätverksinställningar från webbsidan" S. 104 för information om hur du konfigurerar nätverksinställningarna. Logga in som administratör Du måste vara godkänd som administratör. Skrivarens förinställda administratörslösenord är "aaaaaa". 1 Klicka på [Administrator Login] på huvudsidan Använda verktygsprogramvara Ansluta till skrivarens webbsida 1 Starta din webbläsare. 2 Skriv in " (skrivarens IP-adress)" i adressfältet och tryck på <Ange>. Referens För information om skrivarens IP-adress, se användarmanualen (Setup). 2 Ange "root" i [Username] och mata in administratörslösenordet i [Password], och klicka sedan på [OK]. För Mac OS X skriver du in "root" som [Namn] och anger skrivarens administratörslösenord i [Password], och klickar sedan på [Login]

62 Gemensamma verktyg för Windows/Mac OS X 3 Klicka på [SKIP]. Om du har gjort ändringar i inställningarna på den här skärmen klickar du på [OK]. Kontrollera skrivarstatusen Du kan kontrollera statusen för skrivaren från webbsidan. 1 Starta webbläsaren och ange skrivarens IP-adress. Skrivarens status visas. När du loggar in som administratör kan du också klicka på [Statusfönster] för att visa den förenklade visningen av skrivarstatusen. 4 Ändra skrivarinställningar Du kan ändra huvudenhetens inställningar från webbsidan. 4. Använda verktygsprogramvara Menyerna som endast är tillgänglig för administratören kommer att visas. Ändra administratörslösenordet Du kan ändra skrivarens administratörslösenord från webbsidan. Administratörslösenordet som ställs in på webbsidan kan användas vid inloggning i skrivaren via manöverpanelen eller via webbsidan. Lösenordet ska vara 6-12 tecken långt och ska bestå av 1-byte (alfanumeriska) tecken. Lösenordet är skiftlägeskänsligt. 1 Starta webbläsaren och logga in som administratör. 2 Ändra inställningarna och klicka på [Skicka]. Få datum och tid automatiskt Du kan få datum och tid automatiskt från en tidsserver på Internet, och återspegla detta på din skrivare. 1 Starta webbläsaren och logga in som administratör. 2 Välj [Admin Inställning]. 1 Starta webbläsaren och logga in som administratör. 2 Välj [Admin Inställning]. 3 Välj [Management]> [Ändra lösenord]. 4 Ange ett nytt lösenord i [Nytt adminlösenord]. 5 Upprepa lösenordet i [Verifiera adminlösenord]. Lösenordet som matas in visas inte. Skriv ned lösenordet och spara det på en säker plats. 3 Välj [Nätverk Inställning]> [SNTP]. 4 Ange din tidszon. 5 Välj [Aktivera] från [SNTP]. 6 Ange SNTP-servern i [SNTP-server (primär)]. 7 Ange, om så krävs, ytterligare en SNTPserver i [SNTP-server (sekundär)]. 8 Klicka på [Skicka]. Nätverkssystemet startas om för att aktivera de nya inställningarna. 6 Klicka på [Skicka]. Nätverkssystemet startas om för att aktivera de nya inställningarna. Du behöver inte starta om skrivaren. Använd det nya lösenordet nästa gång när du loggar in som administratör

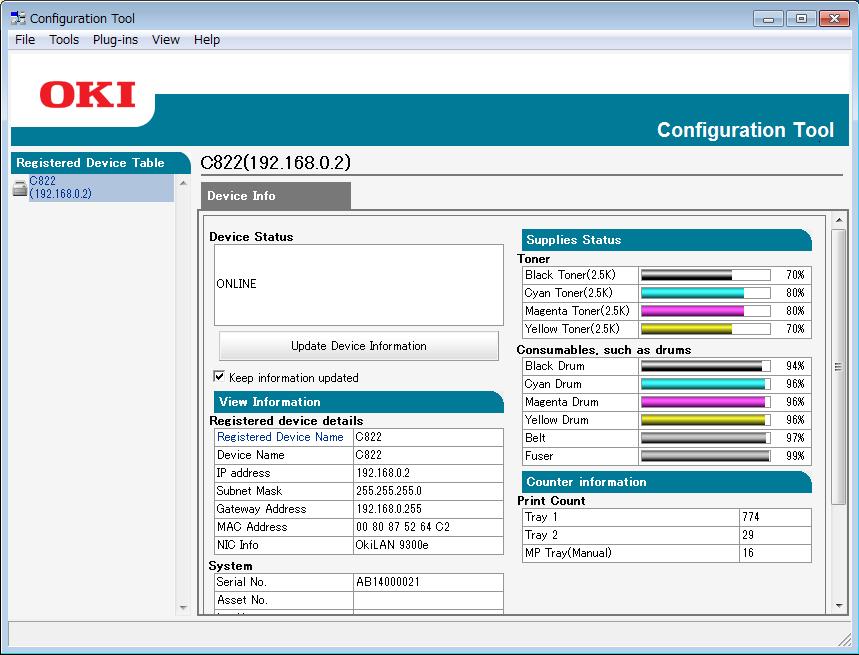

63 Verktyg för Windows Verktyg för Windows I detta avsnitt beskrivs verktyg som du kan använda i Windows. Configuration Tool I Configuration Tool kan du hantera flera enheter och ändra inställningar. Registrera skrivaren Registrera skrivaren i Configuration Tool när du använder Configuration Tool eller lägger till en ny skrivare. Configuration Tool-funktionerna är följande. Visa enhetsinformation Registrera och hantera en ICC-profil Registrera och radera formulärdata Hantera lagrade jobb Nätverksinställningar För att kunna använda Configuration Tool i Windows 2000, måste du ha följande installerat. Service Pack 4 Internet Explorer 5.5 SP1 eller en senare version KB ( com/?kbid=891861) Installation Plugins kan installeras om det behövs. Följande 2 typer av plugins är tillgängliga. Nätverksinställningsplugin Lagringshanteringsplugin Du kan installera ytterligare plugins senare. 1 Välj [Start], [Alla program]> [OkiData]>[Configuration Tool]> [Configuration Tool]. 2 Välj [Register Device] från menyn [Tools]. Sökresultaten visas. 3 Välj skrivaren och klicka på [Register]. 4 Klicka på [Ja] i bekräftelseskärmen. Ta bort en skrivare Du kan ta bort en registrerad skrivare 1 Högerklicka på skrivaren i [Registered device Table]. 2 Välj [Remove device]. 3 Klicka på [Ja] i bekräftelseskärmen. Kontrollera skrivarens status Du kan kontrollera skrivarens status och information om skrivaren. 1 Välj skrivaren från [Registered Device Table]. 2 Välj [Device Info]-fliken. [Device Status] visas när skrivaren är ansluten till nätverket. Klicka på [Update Device Information] om du vill uppdatera information Använda verktygsprogramvara Referens Se "Installera verktyg" S. 60 för information om hur du installerar Configuration Tool

64 Verktyg för Windows 4 4. Använda verktygsprogramvara Nätverksinställningsplugin Du kan ställa in nätverket med Configuration Tool. Installera nätverksinställningspluginen innan du gör inställningar. Referens Se "Installera verktyg" S. 60 för information om hur du installerar Configuration Tool. Ikon Varje ikons betydelse visas nedan. Ikon Information Söker efter skrivaren på nytt. Ändrar sökvillkoren för skrivaren. Ändrar skrivarens IP-adress. Startar om skrivaren. Ändrar lösenord för nätverket. Visa skrivarens webbsida. Söker efter maskinen i nätverket Söker efter skrivaren. 1 Välj [ Setting] från menyn [Plug-ins]. 2 Välj [Hitta enheter]. Sökresultaten visas. Ändra IP-adress Ändrar skrivarens IP-adress. 1 Välj skrivaren från enhetslistan. 2 Klicka på -ikonen. 3 Ändra inställningarna. 4 Klicka på [OK]. 5 Ange nätverkslösenordet och klicka på [OK]. Det förinställda lösenordet är de 6 sista alfanumeriska siffrorna i MAC-adressen. 6 Klicka på [OK] för att starta om skrivaren. Lagringshanteringsplugin Med lagringshanteringspluginen kan du hantera jobb som ska lagras i enheter och lagra formulär, teckensnitt och ICC-profiler som används för utskrift. För funktionen för jobbhantering stödjer ej krypterade säkra jobb. Funktioner såsom överlagringen är tillgänglig även om en modell inte är utrustad med SD minneskort. Ikon Varje ikons betydelse visas nedan. Ikon Information Skapar ett nytt projekt. Öppnar ett befintligt projekt. Skriver över och sparar filen med för nuvarande valt projekt. Tilldelar ett nytt namn till det för närvarande valda projektet och lagrar det i en fil. Lägger till en fil till ett projekt. Tar bort den valda filen från listan. Visar dialogrutan för filtrering av makrofil. Konverterar det valda projektet till ett format som kan laddas ned direkt till en enhet, och skapar en ny fil. Skickar en befintlig fil för nedladdning till den enhet som valts i området för val av enhet. Skickar det valda projektet till den enhet som valts i området för val av enhet. Skickar den fil som valts i projektfönstret till den enhet som valts i området för val av enhet. Visar ett jobbhanteringsfönster för den enhet som valts i området för val av enhet. Visar ett fönster med administratörsfunktioner för den enhet som valts i området för val av enhet. Registrera en ICC-profil Du kan registrera och redigera skrivarprofiler. Följande beskriver några av funktionerna. När du använder profilhanteraren ska du installera användarinställningspluginen. Referens För information om hur du installerar pluginen, se "Installation" S

65 Verktyg för Windows Registrera en ICC-profil 1 Välj [Storage Manager] från menyn [Plug-ins]. 2 Klicka på -ikonen för att skapa ett nytt projekt. 3 Klicka på -ikonen och välj [Färgmatchningsfil (.ICC,.ICM)] från [Filtyp] 4 Välj en profil du vill registrera och klicka sedan på [Öppen]. 5 Välj den typ av profil du vill registrera från [Profiltyp]. 6 Klicka på [Komponent] i den registrerade profilen så visas dialogrutan [Storage Manager]. 7 Välj ett nummer du vill registrera för profilen. De registrerade numren visas med gul bakgrund. 8 Skriv kommentarer i [Kommentar]- fältet om det behövs. 9 Klicka på [OK]. 10 Välj skrivaren från enhetslistan. 11 Klicka på -ikonen och skicka den registrerade profilen till skrivaren. 12 Kontrollera att ett meddelande om att det är slutfört visas och klicka på [OK]. Registrera formulär (formuläröverlagring) Du kan skapa och registrera överlägg som logotyper, eller formulär för utskrift. Här beskrivs hur du registrerar formulär. Referens Se "Skriva ut överlägg" S. 26 för information om hur du skriver ut överlägg. Administratörsrättigheter krävs när du använder en Windows PS-skrivardrivrutin. Windows XPS-skrivardrivrutinen kan inte användas. Skapa ett formulär 1 Klicka på [Start] och välj sedan [Enheter och skrivare]. 2 Högerklicka på ikonen Din skrivare och välj den typ av drivrutin du behöver från [Egenskaper för skrivare]. 3 Välj fliken [Portar], markera [FILE:] från [Utskriftsport], och klicka på [OK]. 4 Skapa ett formulär som du vill registrera i skrivaren. Gå till steg 9 om du använder Windows PCLskrivardrivrutinen. 5 Välj [Skriv ut] från menyn [Arkiv]. 6 Klicka på [Inställningar]. 7 Välj fliken [Jobbalternativ] och klicka på [Formulärmall]. 8 Välj [Skapa formulär]. 9 Starta ett utskriftsjobb. 10 Ange ett filnamn som du vill spara med. 11 Återgå till [Skrivarport] från fliken [Portar]. Registrera ett formulär i skrivaren med lagringshanteringspluginen 1 Klicka på -ikonen. 2 Klicka på -ikonen och välj det skapade formuläret. 3 Klicka på formulärfilen. 4 Öppna [ID] och klicka på [OK]. Ändra inte [Target Volume] och [Path]. Om du använder Windows PS-skrivardrivrutin anger du [Komponent]. 5 Välj enheten i området för val av enhet längst ned i lagringshanteringspluginfönstret. 6 Välj [Send Project Files to Printer] från menyn [Projects]. 7 Klicka på -ikonen. 8 Klicka på [OK] Använda verktygsprogramvara

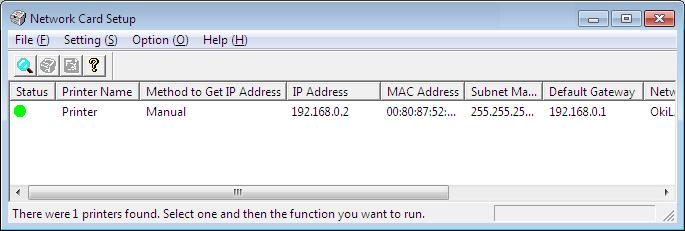

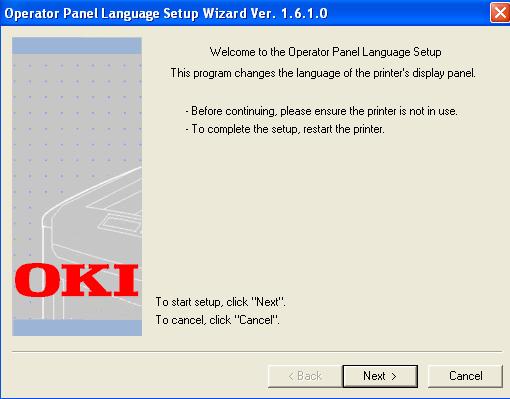

66 Verktyg för Windows Kontrollera ledigt utrymme på SDminneskort eller flash-minnen Du kan kontrollera det lediga utrymmet på SDminneskort och flash-minnen. Språkinställningar för kontrollpanelen Du kan ändra kontrollpanelens språk Använda verktygsprogramvara 1 Om du klickar på ett enhetsnamn i området för val av enhet längst ned i lagringshanteringspluginfönstret så öppnas ett enhetsresursfönster för den valda enheten. 2 I dialogrutan visas lagring, partitioner, kataloger och filer genom kommunikation med enheten. Radera oönskade jobb från ett SDminneskort Du kan ta bort utskriftsjobb från ett SDminneskorts [COMMON]-partition. Efter en bekräftelseutskrift eller lagring av utskriftsdata, eftersom jobbet finns kvar i [COMMON]-partitionen minskar SD-minneskortets kapacitet om det inte raderas. Krypterade auktoriserade utskrifter kan inte tas bort med lagringshanteringspluginen. 1 Du öppnar dialogrutan för jobbhantering genom att klicka på -ikonen. 2 För att visa en viss användares utskriftsjobb anger du lösenordet och klickar på [Använd jobblösenord]. För att visa alla utskriftsjobb anger du administratörslösenordet och klickar på [Apply administrator password]. "Administratörslösenordet" är lösenordet för administration av enheten. 3 Välj det jobb du vill radera och klicka på -ikonen. 4 Klicka på [OK]. Programmet använder skrivardrivrutinen. Installera skrivardrivrutinen på datorn i förväg. Starta 1 Slå på skrivaren. 2 Anslut datorn och sätt in DVD-ROMskivan med program. 3 Klicka på [Kör Setup.exe]. Om dialogrutan [Användarkontokontroll] visas klickar du på [Ja]. 4 Välj modellen och klicka på [Nästa]. 5 Läs användarlicensavtalet och klicka på [Jag accepterar]. 6 Läs rekommendationen om miljön och klicka på [Nästa]. 7 Välj [Enhetskonfiguration]. 8 Klicka på [Språkinställningar för kontrollpanelen]. 9 Klicka på [Nästa]. 10 Välj skrivaren och klicka på [Nästa]. 11 Välj skrivarens modellnamn och klicka på [Nästa]. 12 Välj språk och klicka på [Nästa]. 13 Klicka på [Skriv ut testida] och klicka på [Nästa]

67 Verktyg för Windows 14 Kontrollera om värdet för menyspråksformat som skrevs ut i steg 12 ligger inom det värdeområde som visas på skärmen. Card Setup Du kan använda Card Setup för konfigurering av nätverket. 15 Klicka på [Nästa]. 16 Markera det innehåll som ska ställas in och klicka på [Inställningar]. 17 Klicka på [Avsluta]. 18 Kontrollera att det språk du vill ha visas på skrivarens skärm. 19 Starta om skrivaren. Om skärmen för språkval inte är vald, utför följande. a b Klicka på [Starta] och välj [Sök]. Ange "D:/Utilities/PanelDwn/ oppnlngs.exe" och tryck på <Ange>-tangenten. (I exemplet används DVD-ROMenheten (D:)) c Gå vidare till steg 8. TCP/IP måste vara aktiverat för att du ska kunna använda Card Setup. Administratörsrättigheter krävs. För att kontrollera skrivarens MAC-adress, tryck på <ENTER>-knappen, och välj sedan [View Information]>[Nätverk] på skrivarens kontrollpanel. Starta verktyget 1 Slå på skrivaren. 2 Slå på datorn och sätt in DVD-ROMskivan med program. 3 Klicka på [Kör Setup.exe]. Om dialogrutan [Användarkontokontroll] visas klickar du på [Ja]. 4 Välj modellen och klicka på [Nästa]. 5 Läs användarlicensavtalet och klicka på [Jag accepterar]. 6 Läs rekommendationerna om miljön och klicka på [Nästa]. 7 Välj [Enhetskonfiguration]. 8 Klicka på [ Card Setup]. Konfigurera nätverksinställningar 4 4. Använda verktygsprogramvara 1 Starta Card Setup. 2 Välj skrivaren från listan. 3 Välj [Ställ in skrivare] från menyn [Inställning]. 4 Ändra de objekt som krävs och klicka på [OK]

68 Verktyg för Windows 4 4. Använda verktygsprogramvara 5 Ange ditt lösenord i [Password] och klicka på [OK]. --Det förinställda lösenordet är de 6 sista alfanumeriska siffrorna i Ethernetadressen. --Lösenordet är skiftlägeskänsligt. 6 Klicka på [OK] i bekräftelsefönstret. De nya inställningarna aktiveras när skrivaren startas om. Vid omstart blir skrivarens statusikon röd. Skrivaren startas om, de nya inställningarna aktiveras och statusikonen blir grön. Konfigurera webbinställningar Du kan starta webbsidan för att konfigurera skrivarens nätverksinställning. Aktivera webbinställningar 1 Starta Card Setup. 2 Välj skrivaren från listan. 3 Välj [Ställ in skrivare] från menyn [Inställning]. 4 Välj [Printer Web Page]-fliken. 5 Välj [Printer Web Page - Enable] och klicka på [OK]. 6 Ange ditt lösenord i [Password] och klicka på [OK]. --Det förinställda lösenordet är de 6 sista alfanumeriska siffrorna i Ethernetadressen. --Lösenordet är skiftlägeskänsligt. 7 Klicka på [OK] i bekräftelsefönstret. De nya inställningarna aktiveras när skrivaren startas om. Vid omstart blir skrivarens statusikon röd. Skrivarens nätverkskort startas om, de nya inställningarna aktiveras och statusikonen blir grön. Öppna webbsidan 1 Starta Card Setup. 2 Välj din skrivare från listan. 3 Välj [Visa webbplats] från menyn [Inställning]. Webbsidan öppnas och sidan för skrivarstatus visas. Ändra lösenord 1 Starta Card Setup. 2 Välj din skrivare från listan. 3 Välj [Ändra lösenord] från menyn [Inställning]. 4 Ange det aktuella lösenordet. --Det förinställda lösenordet är de 6 sista alfanumeriska siffrorna i Ethernetadressen. --Lösenordet är skiftlägeskänsligt. 5 Ange det nya lösenordet och upprepa det som bekräftelse. Lösenordet är skiftlägeskänsligt. 6 Klicka på [OK] i bekräftelsefönstret. Ändra miljön Du kan konfigurera skrivarens sökvillkor, timeout-värdet för varje inställning, och de objekt som ska visas på listan. 1 Starta Card Setup. 2 Välj din skrivare från listan. 3 Välj [Environment Settings] från menyn [Option]. 4 Konfigurera de inställningar som krävs och klicka på [OK]

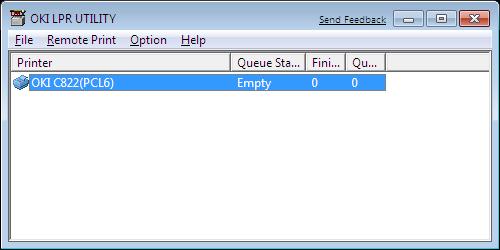

69 Verktyg för Windows Verktyget OKI LPR Utility Du kan använda verktyget OKI LPR för utskriftsjobb via nätverket, hantering av utskriftsjobb och kontroll av skrivarstatusen. Referens Se "Installera verktyg" S. 60 för information om hur du installerar verktyget OKI LPR. 5 Klicka på [OK]. Ladda ned filer Du kan ladda ned en fil till skrivare som lagts till i OKI LPR. 1 Starta verktyget OKI LPR. 2 Välj den skrivare du vill ladda ned till. TCP/IP måste vara aktiverat för att du ska kunna använda OKI LPR Utility. 3 Välj [Download] från menyn [Fjärrutskrift]. 4 Välj en fil och klicka på [Öppen]. Visa skrivarstatusen 4 Verktyget OKI LPR kan inte användas för delade skrivare. Använd standardporten för TCP/IP. Starta verktyget 1 Klicka på [Start] och välj [Alla program] ([Program] i Windows 2000)> [OkiData]>[Oki LPR-verktyg]> [Oki LPR-verktyg]. Lägga till en skrivare Du kan lägga till en skrivare till verktyget OKI LPR. Administratörsrättigheter krävs. Om du inte kan lägga till en skrivare i Windows 7/ Windows Vista/Windows Server 2008 R2/Windows Server 2008, ska du stänga OKI LPR, högerklicka på [Starta] > [Alla program] > [OkiData] > [Oki LPR-verktyg] > [Oki LPR-verktyg], och sedan välja [Kör som administratör] för att öppna. Du kan inte lägga till en skrivare som redan finns registrerad i OKI LPR. Om du vill ändra porten väljer du [Bekräfta anslutningar] i menyn [Fjärrutskrift]. 1 Starta verktyget OKI LPR. 1 Starta verktyget OKI LPR. 2 Välj en skrivare. 3 Välj [Skrivarstatus] från [Fjärrutskrift]. Kontrollera/radera/vidarebefordra jobb Du kan bekräfta och radera utskriftsjobb. Dessutom, om du inte kan skriva ut eftersom den valda skrivaren är upptagen, offline, eller har slut på papper, kan du vidarebefordra utskriftsjobben till en annan OKI-skrivare. Utskriftsjobb kan bara vidarebefordras till samma typ av OKI-skrivare som du använder. Innan du vidarebefordrar ett jobb måste du lägga till en annan OKI-skrivare av samma typ. 1 Starta verktyget OKI LPR. 2 Välj [Job Status] från menyn [Fjärrutskrift]. 3 Om du vill ta bort ett utskriftsjobb väljer du jobbet och väljer sedan [Radera] från menyn [Jobb]. 4. Använda verktygsprogramvara 2 Välj [Lägg till skrivare] från menyn [Fjärrutskrift]. 3 Välj [Skrivar Namn] och ange IPadressen. Nätverksskrivare och skrivare som är anslutna till LPR-porten visas inte. 4 Om du vill vidarebefordra ett utskriftsjobb väljer du jobbet och väljer sedan [Framåt] från menyn [Jobb]. 4 Välj [Discover] när du väljer en nätverksskrivare

70 Verktyg för Windows 4 Automatisk vidarebefordran av jobb Om du inte kan skriva ut eftersom den valda skrivaren är upptagen, offline, eller har slut på papper, kan du konfigurera inställningarna så att utskriftsjobben automatiskt vidarebefordras till en annan OKI-skrivare. Utskriftsjobb kan bara vidarebefordras till OKI-skrivare av samma modell som den du använder. Innan du vidarebefordrar ett jobb måste du lägga till en annan OKI-skrivare av samma typ. Administratörsrättigheter krävs. 1 Starta verktyget OKI LPR. 2 Välj den skrivare du vill ställa in. 6 Klicka på [Alternativ]. 7 Klicka på [Lägg till]. 8 Ange IP-adressen för skrivaren för simultan utskrift och klicka på [OK]. 9 Klicka på [OK]. Öppna en webbsida Du kan öppna skrivarens webbsida från verktyget OKI LPR. 1 Starta verktyget OKI LPR. 2 Välj en skrivare. 4. Använda verktygsprogramvara 3 Välj [Bekräfta anslutningar] från menyn [Fjärrutskrift]. 4 Klicka på [Details]. 5 Markera kryssrutan [Automatic Job Redirect Used]. 6 Markera kryssrutan [Redirect only at the time of an error] om du endast vill vidarebefordra jobb när fel inträffar. 7 Klicka på [Lägg till]. 8 Ange IP-adressen för den skrivare du vill vidarebefordra till och klicka på [OK]. 9 Klicka på [OK]. Skriva ut med flera skrivare Du kan skriva ut med flera skrivare med ett enda kommando. 3 Välj [WebSettingTitle] från menyn [Fjärrutskrift]. Du kan inte öppna webbsidan om portnumret har ändrats. Utför följande och konfigurera om portnumret för OKI LPR. a b c d e Välj en skrivare. Välj [Bekräfta anslutningar] från [Fjärrutskrift]. Klicka på [Details]. Ange portnumret i [Port Number]. Klicka på [OK]. Lägg till kommentarer till skrivare Du kan lägga till kommentarer till de skrivare som lagts till i verktyget OKI LPR så att du kan identifiera dem. Denna funktion skickar fjärrutskriftsjobb till flera skrivare och skriver ut samtidigt. Administratörsrättigheter krävs. 1 Starta verktyget OKI LPR. 2 Välj den skrivare du vill konfigurera. 3 Välj skrivare [Bekräfta anslutningar] från menyn [Fjärrutskrift]. 4 Klicka på [Details]. 5 Markera kryssrutan [Skriv till mer än en skrivare i taget]. 1 Starta verktyget OKI LPR. 2 Välj en skrivare. 3 Välj [Bekräfta anslutningar] från [Fjärrutskrift]. 4 Ange en kommentar och klicka på [OK]. 5 Välj [Show comments] från menyn [Option]

71 Verktyg för Windows Automatisk konfigurering av IPadressen Du kan ställa in detta för att försäkra att anslutningen till ursprungsskrivaren upprätthålls även om skrivarens IP-adress ändras. Extension I Extension kan du kontrollera skrivarens inställningar och ange sammansättningen av alternativen. IP-adressen kan ändras om DHCP används för att dynamiskt tilldela IP-adresser eller om nätverksadministratören ändrar skrivarens IP-adress manuellt. Administratörsrättigheter krävs. 1 Starta verktyget OKI LPR. 2 Välj [Inställningar] från menyn [Option]. 3 Markera kryssrutan [Auto Reconnect] och klicka på [OK]. Avinstallera verktyget OKI LPR Administratörsrättigheter krävs. 1 Kontrollera att OKI LPR är stängt. 2 Klicka på [Start] och välj sedan [Alla program] ([Program] i Windows 2000)>[OkiData]>[Oki LPR-verktyg]> [Avinstallera OKI LPR Utility]. Om dialogrutan [Användarkontokontroll] visas klickar du på [Ja]. 3 Klicka på [Ja] i bekräftelseskärmen. TCP/IP måste vara aktiverat för att du ska kunna använda Extension. Administratörsrättigheter krävs. Extension installeras automatiskt när du installerar en skrivardrivrutin via ett TCP/IP-nätverk. Extension används tillsammans med skrivardrivrutinen. Du kan inte välja att endast installera Extension. Extension fungerar endast när skrivardrivrutinen är ansluten till OKI LPR-porten eller standard-tcp/ipporten. Starta verktyget Öppna skärmen för skrivarens egenskaper för att använda Extension. 1 Klicka på [Start] och välj sedan [Skrivare och fax]. 2 Högerklicka på skrivarikonen och välj [Egenskaper]. Kontrollera skrivarinställningar Du kan kontrollera skrivarinställningarna Använda verktygsprogramvara Om du använder Extension i en miljö som inte stöds kanske inte fliken [Enhetsalternativ] visas. 1 Öppna skärmen för skrivaregenskaper. Referens "Starta verktyget" S Välj [Status]-fliken

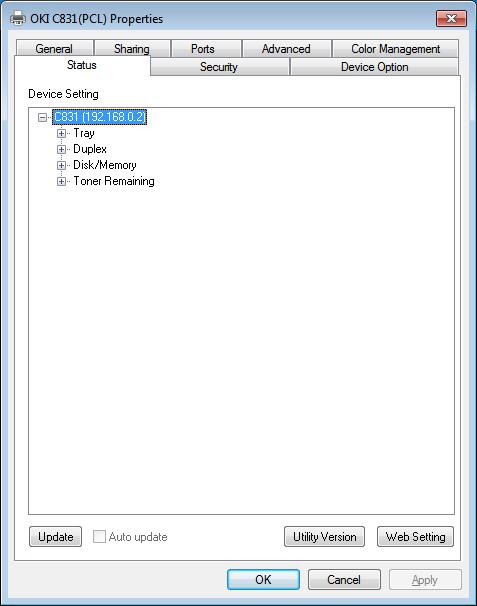

72 Verktyg för Windows 4 3 Klicka på [Uppdatera]. 4 Klicka på [OK]. Referens Klicka på [WebSettingTitle] för att automatiskt öppna webbsidan. Du kan ändra skrivarinställningarna på denna webbsida. För mer information, se "Webbsida" S. 61. Ställa in alternativ automatiskt Du kan få sammansättningen av alternativen för den anslutna skrivaren och automatiskt ställa in skrivardrivrutinen. Du kan inte konfigurera detta när du använder Extension i miljöer som inte stöds. TELNET Du kan konfigurera inställningarna med Telnetkommandon. Telnetåtkomsten till skrivarinställningarna är avstängd i grundinställningarna. För att kunna använda Telnetkommandon ställer du in [Telnet] på [Aktiv], antingen på webbsidan eller på skrivarens kontrollpanel. För Windows 7/Windows Vista/Windows Server 2008 R2/ Windows Server 2008, är Telnetkommandon inaktiva i grundinställningarna. För att kunna använda Telnetkommandon väljer du [Starta] > [Kontrollpanel] > [Program] > [Program & funktioner] > [Aktivera eller avaktivera Windowsfunktioner]. Ställ in [Telnet-klient] på aktiv i dialogrutan som visas. 4. Använda verktygsprogramvara För Windows 1 Öppna skärmen för skrivaregenskaper. Referens "Starta verktyget" S Välj [Enhetsalternativ]-fliken. 3 Klicka på [Hämta skrivarinställningar]. 4 Klicka på [OK]. Avinstallera verktyget 1 Klicka på [Start] och klicka sedan på [Kontrollpanelen]>[Lägg till eller ta bort program]. 2 Välj [OKI Extension] och klicka sedan på [Radera]. 3 Följ instruktionerna på skärmen för att slutföra avinstallationen. För nästa procedur används följande miljö som ett exempel. Detaljerna kan skilja sig åt beroende på vilket operativsystem du använder. --OS: Windows 7 --IP-adress: MAC-adress: 00:80:87:84:9C:9B 1 Klicka på [Start] och välj [Alla program]>[tillbehör]> [Kommandotolken]. 2 Efter "(Enhetslösenord): /Users/ Username>" anger du "ping (mellanslag) skrivarens IP-adress". Tryck på <Ange>-tangenten och kontrollera att åtkomst är beviljad. T.ex.: "C:/Users/WINDOWS > ping " 3 Efter "telnet (mellanslag)" anger du skrivarens IP-adress och trycker på <Ange>-tangenten för att få åtkomst till skrivaren via Telnet. T.ex.: "C:/Users/WINDOWS>telnet " 4 Efter "login:" anger du "root" och trycker på <Ange>. 5 Om ett meddelande visas, ange ditt lösenord efter "Lösenord" och tryck på <Ange>-nyckeln. Ange t.ex.: "password: 849C9B". Standard "root"-lösenordet är de sista 6 alfanumeriska siffrorna i skrivarens MAC-adress. 6 Om ett menykommando visas, gå till menynumret som du vill ändra och tryck på <Ange>-tangenten

73 Verktyg för Windows 7 Ändra inställningarna om det behövs. 8 Spara inställningarna och logga ut från skrivaren Använda verktygsprogramvara

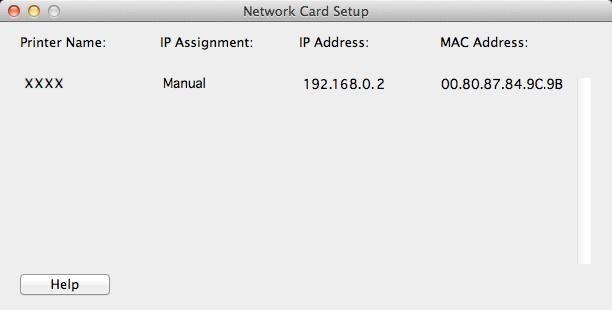

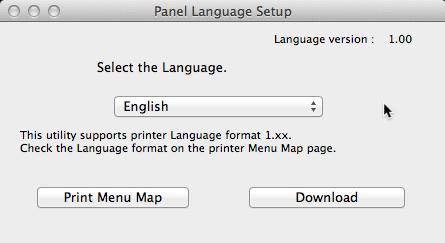

74 Verktyg för Mac OS X Verktyg för Mac OS X I detta avsnitt beskrivs verktyg du kan använda i Mac OS X. Språkinställningar för kontrollpanelen Du kan ändra kontrollpanelens språk. Card Setup Du kan konfigurera nätverket med Card Setup Använda verktygsprogramvara 1 Skriv ut en menykarta för skrivaren. För att skriva ut inställningar trycker du på <ENTER>-tangenten och väljer [Utskrift Inställning]>[Konfiguration]. 2 Starta verktyget för språkinställningar för kontrollpanelen. Referens "Installera verktyg" S Välj en anslutningsmetod. Ange en IP-adress om du väljer [TCP/IP]. Du kan kontrollera IP-adressen på menykartan som skrevs ut i steg 1. 4 Klicka på [OK]. 5 För värdet för "språkformat" på menykartan ska du kontrollera att värdet som visas på skärmen uppfyller följande villkor. Villkor 1: Villkor 2: Första siffran i versionsnumret matchar. Värdet som visas på skärmen är samma som eller nyare (högre) än värdet för språkformat. Om villkor 1 inte är uppfyllt visas ett felmeddelande på kontrollpanelen vid nedladdning. Om villkor 1 inte är uppfyllt visas ett felmeddelande på kontrollpanelen vid nedladdning. Starta om skrivaren för att återställa. Om villkor 1 är uppfyllt, men inte villkor 2, kan skrivaren användas, men vissa inställningsnamn kan visas på engelska. TCP/IP måste vara aktiverat för att du ska kunna använda Card Setup. Konfigurera TCP/IP-inställningarna. Konfigurera IP-adressen 1 Starta Card Setup. Referens "Installera verktyg" S Välj skrivaren. 3 Välj [IP Adress] från menyn [Printer]. 4 Konfigurera inställningarna om nödvändigt och klicka på [Spara]. 5 Ange lösenordet och klicka på [OK]. --Standardlösenordet är de sista 6 alfanumeriska siffrorna i Mac-adressen. --Lösenordet är skiftlägeskänsligt. 6 Klicka på [OK] för att aktivera de nya inställningarna. Starta om skrivarens nätverkskort. 6 Välj ett språk. 7 Klicka på [Download]. Språkinställningsfilen skickas till skrivaren och när överföringen är slutförd visas ett meddelande. 8 Starta om skrivaren

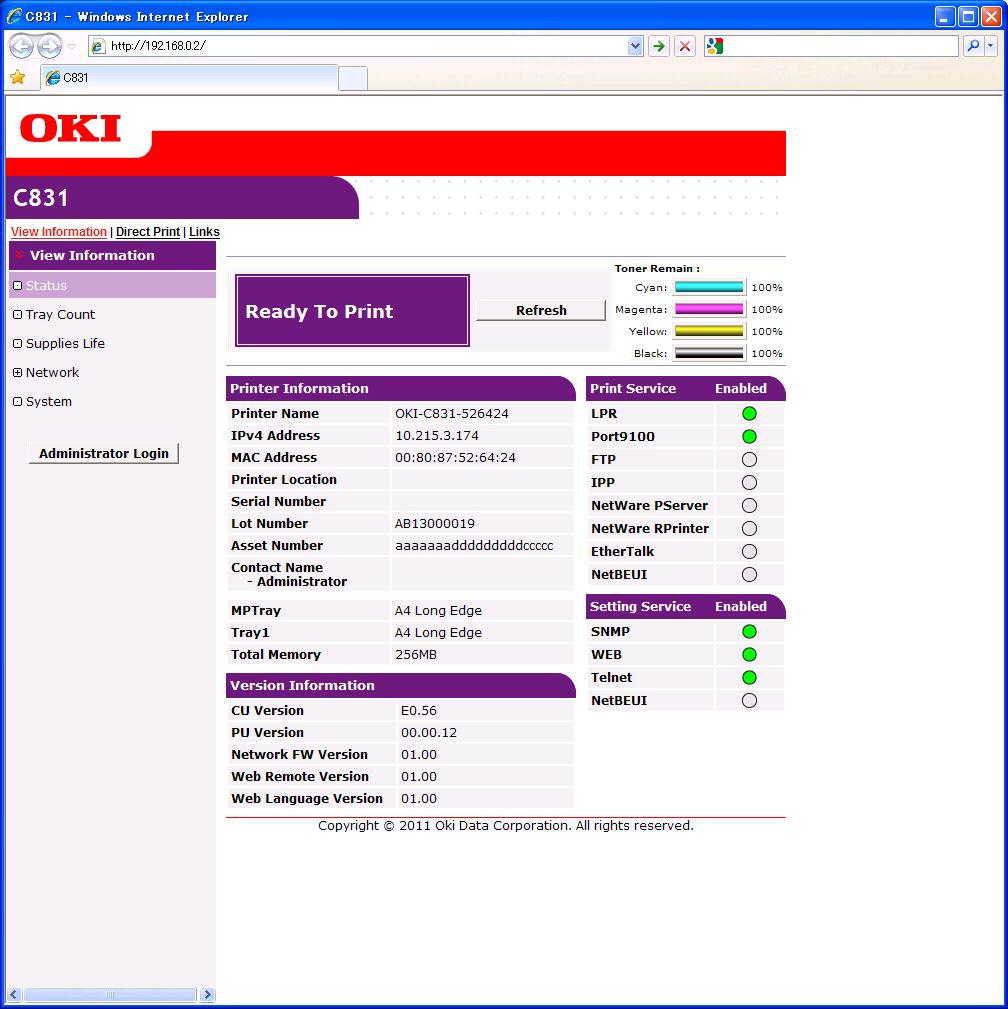

75 Verktyg för Mac OS X Konfigurera webbinställningar Du kan öppna webbsidan och konfigurera skrivarens nätverksinställningar. Aktivera webbinställningar 1 Välj [Webbsideinställningar ] från menyn [Printer]. 2 Välj [Aktivera] och klicka på [Set]. 3 Ange ditt lösenord i [Ange Lösenord] och klicka på [OK]. --Det förinställda lösenordet är de 6 sista alfanumeriska siffrorna i MAC-adressen. 4 --Lösenordet är skiftlägeskänsligt. 4 Klicka på [OK] i bekräftelsefönstret. Öppna en webbsida 1 Starta Card Setup. 2 Välj skrivaren. 3 Välj [Visa skrivarwebbplatser] från menyn [Printer]. Webbsidan öppnas och sidan för skrivarstatus visas. Avsluta Card Setup 4. Använda verktygsprogramvara 1 Välj [Avsluta] från menyn [Arkiv]

76 5. Nätverksinställningar Detta kapitel beskriver nätverksinställningarna för din skrivare. Nätverksinställningsobjekt Detta avsnitt beskriver de objekt som kan ställas in med nätverksfunktionerna. Du kan skriva ut en lista över nätverksinställningarna och kontrollera aktuella nätverksinställningar genom att trycka på <ENTER>-tangenten och välja [Skriv Ut Information] > [Nätverk] > [Kör] på kontrollpanelen. 5 Referens Se "Skriva ut utskriftsinformation" S. 44 för information om hur du skriver ut listan med nätverksinställningar. Du kan ändra nätverksinställningarna från din skrivares webbsida, Configuration Tool, TELNET, och Card Setup. Se följande tabeller för information om de menyer som finns tillgängliga för varje verktyg. TCP/IP Skuggad text indikerar fabriksinställningen. 5. Nätverksinställningar TELNET Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Inställning Beskrivning TCP/IP Aktivera Ställer in om TCP/IP ska användas. IP Address Set IP Address Set Hämta från DHCP/BOOTPserver Hämta från DHCP/BOOTPserver Hämta från DHCP/ BOOTPserver Auto MANUAL Ställer in om en IP-adress ska fås från en DHCP/ BOOTP-server. IP Address IP Address IP Address IP Address IP Address Ange en IP-adress. Subnet Mask Subnet Mask Subnet Mask Subnet Mask Subnet Mask Ange en subnätmask. Default Gateway DNS Server (Pri.) DNS Server (Sec.) Gateway Address DNS Server (Primary) DNS Server (Secondary) Default Gateway Default Gateway Default Gateway Ange gateway-adressen (standardrouter). Ingen router är angiven när inställningen är " " Ange den primära DNSserverns IP-adress. Ställ in detta objekt när SMTP (e-postprotokoll) används. När en IPadress används för att ställa in SMTPservernamnet, behöver detta objekt inte ställas in Ange den sekundära DNS-serverns IP-adress. Ställ in detta objekt när SMTP (e-postprotokoll) används. När en IPadress används för att ställa in SMTPservernamnet, behöver detta objekt inte ställas in

77 Nätverksinställningsobjekt TELNET Dynamic DNS Domännamn WINS-server (pri.) WINS-server (sek.) Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Dynamic DNS Aktivera Ange om informationen ska registreras till DNSservern när en inställning som IP-adressen har ändrats. Domännamn (TOM) Ställ in namnet på den domän som skrivaren hör till. WINS-server (primär) WINS-server (sekundär) Ange IP-adressen eller namnet på en namnserver (en server som översätter datornamn till IP-adresser) när en namnserver används i Windows-miljö Ange IP-adressen eller namnet på en namnserver (en server som översätter datornamn till IP-adresser) när en namnserver används i Windows-miljö. Scope-ID Scope-ID (TOM) Ange scope-id för WINS. 1 till 223 alfanumeriska tecken kan användas. Windows Windows Aktivera Ställ in om Windowsfunktionen för automatisk identifiering ska användas. Macintosh Macintosh Aktivera Ställ in om Macintoshfunktionen för automatisk identifiering ska användas. Skrivar Namn Ange regeln för visning av skrivarens namn när funktionen automatisk identifiering är aktiverad. IP Version IPv Aktivera Ställ in om IPv6 ska ([endast IPv4], [IPv4+v6], och [endast IPv6] för TELNET) användas. Skrivar Namn [OKI] + [-] + [skrivarnamnet] + [-] + [sista sex siffrorna i MACadressen] WSDutskrift WSD-utskrift Aktivera Ställ in om WSD Print ska användas. LLTD LLTD Aktivera Ställ in om LLTD ska användas Nätverksinställningar

78 Nätverksinställningsobjekt SNMP 5 5. Nätverksinställningar TELNET Kontakt med admin Skrivar Namn Printer Asset Number Skrivar Namn [OKI] + [-] + [skrivarnamnet] + [-] + [sista sex siffrorna i MACadressen] Skrivarplats SNMPversion User Name Aut. lösenordsfras Aut. nyckel Aut. algoritm Lösenordsfras för sekretess Nyckel för sekretess Webbläsare Kontakt med admin Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning (TOM) Ange systemadministratörens kontaktinformation. Upp till byte-tecken kan anges. Ange skrivarnamnet. Upp till 31 1-byte-tecken kan anges. Skrivarplats (TOM) Ange skrivarens plats. Upp till byte-tecken kan anges. Printer Asset Number Använd SNMP-inställningar (TOM) Ange numret för tillgångshantering av skrivaren. Upp till 32 1-byte-tecken kan anges SNMPv1 Ställ in SNMP-versionen. SNMPv3 SNMPv3+SNMPv1 User Name root Ange användarnamnet i SNMPv3. 1 till 32 alfanumeriska tecken kan användas. Lösenordsfras för autentiseringsinställningar Algoritm för autentiseringsinställningar Lösenordsfras för krypteringsinställningar (TOM) Ställ in lösenord för att skapa en verifieringsnyckel för SNMPv3-paketautentisering. 8 till 32 alfanumeriska tecken kan användas (TOM) Ställ in autentiseringsnyckeln för SNMPv3- paketautentisering i HEX-kod. För MD5: Sexton oktetter (32 tecken i HEX-kod), för SHA: tjugo oktetter (40 tecken i HEXkod) MD5 Ställ in algoritmen SHA för SNMPv3- paketautentisering (TOM) Ställ in ett lösenord för att skapa en säkerhetsnyckel för SNMPv3-paketkryptering. 8 till 32 alfanumeriska tecken kan användas (TOM) Ställ in ett lösenord för SNMPv3-paketkryptering i HEX-kod. För MD5: Sexton oktetter (32 tecken i HEX-kod)

79 Nätverksinställningsobjekt TELNET Algoritm för sekretess Read community Write Community Webbläsare Algoritm för krypteringsinställningar Read community Write Community Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning des Ställ in algoritmen för SNMPv3-paketkryptering. Denna inställning är låst på [des] offentlig Ställ in Read Community för SNMPv1. Upp till 15 alfanumeriska tecken kan användas offentlig Ställ in Write Community för SNMPv1. Upp till 15 alfanumeriska tecken kan användas. NetWare TELNET Webbläsare Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning NetWare NetWare Aktivera Ställ in om NetWare ska användas. Objekt Configuration Tool (Nätverksinställningsplugin) TCP eller Kommunikationsprotokoll IPX Välj IPX eller TCP/IP TCP/IP för det protokoll som IPX används på NetWare. Frame Type Frame Type Auto Ställ in ramtypen som ETHER- II skrivaren använder (ETHERNET-II) på NetWare. Normalt kan du använda (IEEE802.2) fabriksinställningen (IEEE802.3) SNAP (SNAP) Skrivar Namn Skrivar Namn [OKI] + [-] + [skrivarnamnet] + [-] + [sista sex siffrorna i Ethernetadressen (alfanumeriska)] + [-] + [PR] - Utskriftsläge SKRIVARE (fjärrskrivare) PSERVER (utskriftsserver) NetWareläge Ange skrivarnamnet för användning av en fjärrskrivare. Inställningen måste vara identisk med den som angetts i filservern. Välj skrivarserverläge eller fjärrskrivarläge som driftläge på skrivaren NDS Ställ in prioritetsläget för NDS+BIN NetWare. SKRIVARE 5 5. Nätverksinställningar

80 Nätverksinställningsobjekt Skrivarserver 5 5. Nätverksinställningar TELNET Webbläsare Objekt Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning NDS-träd Träd (TOM) Ange ett NDS-trädnamn. Ange namnet på ett träd som en filserver som har en skrivarserver registrerad tillhör, med upp till 31 alfanumeriska tecken. Configuration Tool (Nätverksinställningsplugin) NDS-kontext Namn utskriftsserver Kontext (TOM) Ange ett NDSkontextnamn. Ange namnet på kontexten som en skrivarserver tillhör, med upp till 77 alfanumeriska tecken. Namn utskriftsserver [OKI] + [-] + [skrivarnamnet] + [-] + [sista sex siffrorna i Ethernetadressen (alfanumeriska)] + [-] + [PR] Ange ett skrivarservernamn. Ange samma skrivarservernamn som det som angetts på en filserver, med upp till 31 alfanumeriska tecken. Password Inloggningslösenord för filserver (TOM) Ange ett lösenord för att logga in på en filserver, med upp till 31 alfanumeriska tecken. Denna inställning är nödvändig när du anger ett skrivarlösenord på en filserver. Jobbpollningstiintervall Jobbpollnings sekunder Ange ett tidsintervall för att hitta ett jobb i 4 sekunder (sek.) en kö. Om du förkortar 255 sekunder tiden kommer utskriften att starta snabbt, men nätverksöverbelastning kommer att inträffa. - Bindningsläge Markerad Ställ in om ett binderyläge Inte markerad ska användas. För NetWare 6.0, 5.0 eller 4.1 i ett bindery-nätverk, eller vid anslutning till 3.12, ställ in [Aktivera]. För NetWare version 6.0, 5.0 eller 4.1 som använder NDS, ställ in på []. Filservernamn #1-8 Filservernamn (TOM) Ange filservernamnet med upp till 47 alfanumeriska tecken. Upp till 8 filservrar kan anges

81 Nätverksinställningsobjekt Fjärrserver TELNET Namn utskriftsserver #1-8 Namn utskriftsserver Jobbtimeout (sek.) EtherTalk TELNET Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning (TOM) Ange namn på skrivarservrarna som ska anslutas, med upp till 47 alfanumeriska tecken. Upp till 8 skrivarservrar kan anges. Jobbtimeout sekunder Ange den tid som går 10 sekunder 255 sekunder innan en port frigörs efter att ha mottagit ett sista jobbpaket. Normalt används en standardinställning. Om detta värde är för litet utförs inte utskriften korrekt; om värdet är för stort startar inte utskriftsjobb som skickats med andra protokoll korrekt. Webbläsare Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning EtherTalk EtherTalk Aktivera Ställ in om EtherTalk ska användas. Skrivar Namn Zonnamn Objekt Configuration Tool (Nätverksinställningsplugin) EtherTalkskrivarnamn EtherTalkzonnamn Skrivar Namn Ange ett skrivarnamn för EtherTalk, med upp till 31 alfanumeriska tecken. Om det angivna namnet inte är unikt på nätverket läggs ett nummer automatiskt till i slutet på namnet * Ange ett zonnamn för EtherTalk, med upp till 32 alfanumeriska tecken Nätverksinställningar

82 Nätverksinställningsobjekt NBT/NetBEUI 5 5. Nätverksinställningar TELNET Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning NetBEUI NetBEUI Aktivera Ställ in om NetBEUI ska användas. NetBIOS över TCP Kort Skrivar Namn Namn på arbetsgrupp Utskriftsserver Ange ett namn på en arbetsgrupp, med upp till 15 alfanumeriska tecken. Det angivna namnet visas i datorerna i Windowsnätverket. Kommentar Inställningar master browser NetBIOS över TCP Kort Skrivar Namn Namn på arbetsgrupp Aktivera Ställ in om NetBIOS ska användas över TCP [skrivarnamnet] + [sista sex siffrorna i Ethernetadressen (alfanumeriska)] Ange ett datornamn med högst 15 alfanumeriska tecken. Det angivna namnet identifieras i NetBIOS över TCP/ NetBEUI. Det angivna namnet visas i datorerna i Windows-nätverket. Kommentar Ethernet Board OkiLAN 8450e Ange en kommentar, med upp till 48 alfanumeriska tecken. Den angivna kommentaren visas när detaljerat visningsformat väljs i datorer på Windows-nätverket. Master browser Aktivera Ställ in om funktionen master browser ska användas. Skrivar-trap TELNET Objekt Configuration Tool (Nätverksinställningsplugin) Prn-trapcommunity TCP #1-5 aktivera trap Webbläsare Inställning av communitynamn för skrivartrap Aktivera trap 1-5 Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning offentlig Ange ett namn för en skrivar-trap-community, med upp till 31 alfanumeriska tecken Aktivera Ställ in om en skrivar-trap ska användas i TCP #

83 Nätverksinställningsobjekt TELNET TCP #1-5 trap för omstart av skrivaren TCP #1-5 trap för mottagning av otillåten TCP #1-5 onlinetrap TCP #1-5 offlinetrap TCP #1-5 trapp för pappersutmatning TCP #1-5 trap för pappersstopp TCP #1-5 trap för öppen lucka TCP #1-5 trap för skrivarfel TCP #1-5 trapadress Aktivera trap IPX Trap IPX online Trap IPX offline Webbläsare Omstart skrivare 1-5 Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Aktivera Ställ in om ett SNMPmeddelande ska skickas när skrivaren startas om. Trap för otilllåten Aktivera Ställ in om en trap ska mottag- användas vid anslutning ning 1-5 till skrivaren med något annat community-namn än det som angetts i [Inställning av community-namn för skrivartrap]. ONLINE Aktivera Ställ in om ett SNMPmeddelande ska skickas varje gång en skrivare ändras till online. Offline Aktivera Ställ in om ett SNMPmeddelande ska skickas varje gång en skrivare ändras till offline. Slut på papper Aktivera Ställ in om ett SNMP- 1-5 meddelande ska skickas när pappret tar slut. Papper har fastnat 1-5 Lucka öppen Aktivera Ställ in om ett SNMPmeddelande ska skickas när pappersstopp inträffar Aktivera Ställ in om ett SNMPmeddelande ska skickas varje gång skrivarens lock öppnas. Skrivarfel Aktivera Ställ in om ett SNMPmeddelande ska skickas när ett skrivarfel inträffar. Adress Ange en trap-destinationsadress för TCP/ IP. Ange värdet som decimaltal i formatet " ". Om en IP-adress är skickas ingen trap. Upp till 5 trap-destinationsadresser kan anges. Aktivera trap IPX Aktivera Ställ in om en skrivar-trap för IPX ska användas. IPX online Aktivera Ställ in om ett SNMPmeddelande ska skickas varje gång en skrivare ändras till online. IPX offline Aktivera Ställ in om ett SNMPmeddelande ska skickas varje gång en skrivare ändras till offline Nätverksinställningar

84 Nätverksinställningsobjekt 5 5. Nätverksinställningar TELNET Trap slut på papper IPX Trap pappersstopp IPX Trap öppen lucka IPX Trap skrivarfel IPX Trap-net/ adress IPX Webbläsare Slut på papper IPX Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Aktivera Ställ in om ett SNMPmeddelande ska skickas när pappret tar slut. Pappersstopp Aktivera Ställ in om ett SNMPmeddelande ska skickas IPX när pappersstopp inträffar. Öppen lucka Aktivera Ställ in om ett SNMPmeddelande ska skickas IPX varje gång skrivarens lock öppnas. Skrivarfel IPX Aktivera Ställ in om ett SNMPmeddelande ska skickas när ett skrivarfel inträffar. IPX : E-postmottagning TELNET POP eller SMTP POP-portnummer Användar- ID POP3- server Lösenord POP3-server Använd APOP Webbläsare Använda protokoll POP3 Server POP-servernamn POP-portnummer POP-användar-ID Ange en trap-destinationsadress för IPX. Ange en nätverksadress (8 siffror) och en nodadress (12 siffror). Om en angiven adress är : , utfärdas ingen trap. Endast en trap-destinationsadress kan anges. Skuggad text indikerar fabriksinställningen. Objekt Configuration Tool Card Inställning Beskrivning (Nätverksin- Card Setup Setup ställningsplu- gin) (Windows) (Mac) POP Ställ in om e-postmottagningsfunktionen SMTP ska användas. Ange ett protokoll (POP/SMTP) som ska användas (TOM) Ange ett POP-servernamn. Ange ett domännamn eller en IP-adress Ange ett portnummer för åtkomst till POP-servern (TOM) Ange ett användar-id för åtkomst till POP-servern. POP-lösenord (TOM) Ange ett lösenord för åtkomst till POP-servern. APOP-stöd Nej Ställ in om APOP ska Ja användas

85 Nätverksinställningsobjekt TELNET Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Tid e-postpollninningsintervall POP-mottag AV Ange ett tidsintervall för åtkomst till en POP-server 1 (min) för att motta inkommande 5 e-post Domänfilter Domänfilter Aktivera Ställ in om domänfiltreringsfunktionen ska användas. Filterpolicy E-post med DENY Ställ in om e-post från en domän angiven i följande GODKÄNN ras. viss domän ska accepte- Domain 1-5 Domain (TOM) Ange ett domännamn som domänfiltreringsfunktionen gäller för. SMTPskicka Ange ett SMTP-portnummer. Normalt kan du använda standardinställningen (TOM) Ange en e-postadress för en skrivare. E-postadress skrivare Svara tilladress E-postadress 1-5 Meddelandeläge 1-5 Intervall för e-postunderrättelse (timmar) 1-5 Skicka med SMTP SMTP-servernamn SMTP-servernamn SMTP-portnummer SMTP-portnummer E-postadress skrivare Skicka tillbaka-adress E-postadress 1-5 Metod för felmeddelande Intervall e- postutskick Aktivera Ställ in om ett SMTP-protokoll (e-post) för utskick ska användas (TOM) Ange ett SMTP-servernamn. Ange ett domännamn eller en IP-adress. När du anger ett domännamn är DNS (Pri) (sec)- inställningar nödvändiga (TOM) Ange en retur-e-postadress. Normalt anger du en nätverksadministratörs e-postadress (TOM) Ange en mottagaradress. Upp till 5 adresser kan anges HÄNDELSE (meddelande när ett fel inträffar) PERIOD (periodisk underrättelse) Ange en metod för felmeddelanden Ange ett meddelandeintervall. - Denna inställning är endast tillgänglig när 24 du väljer [PERIOD] Nätverksinställningar

86 Nätverksinställningsobjekt 5 5. Nätverksinställningar TELNET Varning förbrukningsartiklar händelse 1-5 Varning förbrukningsartiklar period 1-5 Fel förbrukningsartiklar händelse 1-5 Fel förbrukningsartiklar period 1-5 Varning underhållsenhet händelse 1-5 Varning underhållsenhet period 1-5 Underhållsfel händelse 1-5 Webbläsare Förbrukningsartiklar varning Förbrukningsartiklar varning Förbrukningsartiklar fel Förbrukningsartiklar fel Varning underhållsenhet Varning underhållsenhet Fel underhållsenhet Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Ställ in om meddelanden Omedelbar - ska skickas vid varningar angående skrivarens förbrukningsvaror (tonerkassett, trumman osv.). Den- 48H 45M na inställning är endast Aktivera tillgänglig när du väljer [HÄNDELSE] Aktivera Ställ in om meddelanden ska skickas vid varningar angående skrivarens förbrukningsvaror (tonerkassett, trumman osv.). Denna inställning är endast tillgänglig när du väljer [PERIOD] Ställ in om meddelanden Omedelbar ska skickas vid varningar angående skrivarens förbrukningsvaror - (tonerkas- 48H 45M sett, trumman osv.). Denna inställning är endast Aktivera tillgänglig när du väljer [HÄNDELSE] Aktivera Ställ in om meddelanden ska skickas vid varningar angående skrivarens förbrukningsvaror (tonerkassett, trumman osv.). Denna inställning är endast tillgänglig när du väljer [PERIOD] Ställ in om meddelanden Omedelbar ska skickas vid varningar angående - underhållsenheterna 2H 0M (värmeenheten, remenheten osv.). Denna - inställning är endast 48H 45M tillgänglig när du väljer Aktivera [HÄNDELSE] Aktivera Ställ in om meddelanden ska skickas vid varningar angående underhållsenheterna (värmeenheten, remenheten osv.). Denna inställning är endast tillgänglig när du väljer [PERIOD] Ställ in om meddelanden Omedelbar ska skickas vid varningar angående underhållsenheterna - (värmeenheten, 48H 45M remenheten osv.). Denna inställning är endast Aktivera tillgänglig när du väljer [HÄNDELSE]

87 Nätverksinställningsobjekt Skuggad text indikerar fabriksinställningen. Objekt TELNET Configuration Tool (Nätverksinställningsplugin) Underhållsfel period 1-5 Varning papperskapacitet händelse 1-5 Webbläsare Fel underhållsenhet Varning vid papperspåfyllning Card Setup (Windows) Card Setup (Mac) Inställning Beskrivning Aktivera Ställ in om meddelanden ska skickas vid varningar angående underhållsenheterna (värmeenheten, remenheten osv.). Denna inställning är endast tillgänglig när du väljer [PERIOD] Ställ in om meddelanden ska skickas vid varningar Omedelbar angående papper. Denna - inställning är endast 0H 15M tillgänglig när du väljer [HÄNDELSE]. - 48H 45M 5 Aktivera Varning papperskapacitet period 1-5 Fel papperskapacitet händelse 1-5 Varning vid papperspåfyllning Fel vid papperspåfyllning Aktivera Ställ in om meddelanden ska skickas vid varningar angående papper. Denna inställning är endast tillgänglig när du väljer [PERIOD] Ställ in om meddelanden Omedelbar ska skickas vid varningar angående papper. Denna - inställning är endast 48H 45M tillgänglig när du väljer [HÄNDELSE]. Aktivera 5. Nätverksinställningar Fel papperskapacitet period 1-5 Varning utskriftspapper händelse 1-5 Fel vid papperspåfyllning Varning utskriftspapper Aktivera Ställ in om meddelanden ska skickas vid varningar angående papper. Denna inställning är endast tillgänglig när [PERIOD] väljs Ställ in om varningar Omedelbar om pappersmatning ska meddelas. - Denna inställning är 48H 45M endast tillgänglig när [HÄNDELSE] väljs. Aktivera Varning utskriftspapper period 1-5 Varning utskriftspapper Aktivera Ställ in om varningar om pappersmatning ska meddelas. Denna inställning är endast tillgänglig när [PERIOD] väljs. Fel utskriftspapper händelse 1-5 Fel utskriftspapper Ställ in om pappersmatningsfel Omedelbar - 2H 0M ska med- delas. Denna inställning är endast tillgänglig när [HÄNDELSE] väljs. - 48H 45M Aktivera

88 Nätverksinställningsobjekt 5 TELNET Fel utskriftspapper period 1-5 Lagringsenhet händelse 1-5 Lagringsenhet period 1-5 Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Fel utskriftspappematningsfel Aktivera Ställ in om pappers- ska med- delas. Denna inställning är endast tillgänglig när [PERIOD] väljs. Lagringsenhet Ställ in om fel gällande Omedelbar lagringsenheter ska meddelas. Denna - inställning är endast 48H 45M tillgänglig när [HÄNDELSE] väljs. Aktivera Lagringsenhet Aktivera Ställ in om fel gällande lagringsenheter ska meddelas. Denna inställning är endast tillgänglig när [PERIOD] väljs. 5. Nätverksinställningar Varning utskriftsresultat händelse 1-5 Varning utskriftsresultat period 1-5 Fel utskriftspapper händelse 1-5 Fel utskriftsresultat period 1-5 Gränssnittsvarning händelse 1-5 Gränssnittsvarning Gränssnittsvarning period 1-5 Varning utskriftsresultat Varning utskriftsresultat Fel utskriftspapper Fel utskriftspapper Gränssnittsvarning Ställ in om varningar om Omedelbar - problem som påverkar utskriftsresultatet ska meddelas. Denna inställning 48H 45M är endast tillgänglig när [HÄNDELSE] väljs. Aktivera Aktivera Ställ in om varningar om problem som påverkar utskriftsresultatet ska meddelas. Denna inställning är endast tillgänglig när [PERIOD] väljs Ställ in om varningar om Omedelbar problem som påverkar utskriftsresultatet ska meddelas. - Denna inställning 2H 0M är endast tillgänglig när [HÄNDELSE] väljs. - 48H 45M Aktivera Aktivera Ställ in om fel om problem som påverkar ut- skriftsresultatet ska meddelas. Denna inställning är endast tillgänglig när [PERIOD] väljs Ställ in om varningar Omedelbar om gränssnitt (nätverk, etc.) ska meddelas. - Denna inställning är 48H 45M endast tillgänglig när [HÄNDELSE] väljs. Aktivera Aktivera Ställ in om varningar om gränssnitt (nätverk, etc.) ska meddelas. Denna inställning är endast tillgänglig när [PERIOD] väljs

89 Nätverksinställningsobjekt TELNET Configuration Tool (Nätverksinställningsplugin) Gränssnittsfel händelse 1-5 Gränssnittsfel period 1-5 Säkerhetsvarning händelse 1-5 Säkerhetsvarning period 1-5 Övriga fel händelse 1-5 Övriga fel period 1-5 Bifogad info. skrivarmodell Bifogad info. nätverksmodell Webbläsare Objekt Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Gränssnittsfel Ställ in om fel om Omedelbar - gränssnitt (nätverk, etc.) ska meddelas. Denna inställning är 2H 0M endast tillgänglig när [HÄNDELSE] väljs. - 48H 45M Aktivera Gränssnittsfel Aktivera Ställ in om fel om gränssnitt (nätverk, etc.) ska meddelas. Denna inställning är endast tillgänglig när [PERIOD] väljs. Security Ställ in om varningar i Omedelbar säkerhetsfunktionerna ska meddelas. - Denna inställning är 2H 0M endast tillgänglig när [HÄNDELSE] väljs. - 48H 45M Aktivera Security Aktivera Ställ in om varningar i säkerhetsfunktionerna ska meddelas. Denna inställning är endast tillgänglig när [PERIOD] väljs. Others Ställ in om andra kritiska Omedelbar fel ska meddelas. Denna inställning är - endast tillgänglig när 2H 0M [HÄNDELSE] väljs. - 48H 45M Aktivera Others Aktivera Ställ in om andra kritiska fel ska meddelas. Denna inställning är endast tillgänglig när [PERIOD] väljs. Bifogad information Aktivera Ställ in om skrivarnamnet skri- varläge Bifogad information nätverksgränssnitt ska inkluderas i skrivarinformationen i utgående e-post Aktivera Ställ in om nätverksnamnet ska inkluderas i skrivarinformationen i utgående e-post Nätverksinställningar

90 Nätverksinställningsobjekt TELNET Bifogad info. skrivarserienummer Webbläsare Bifogad information skrivarserienummer Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Aktivera Ställ in om skrivarens serienummer ska inkluderas i skrivarinformationen i utgående e-post Nätverksinställningar Bifogad info. skrivarproduktnummer Bifogad info. skrivarnamn Bifogad info. skrivarplats Bifogad info. IPadress Bifogad info. MACadress Bifogad info. kort skrivarnamn Bifogad info. skrivar-url Kommentarsrad 1-4 Bifogad information skrivarproduktnummer Bifogad information skrivarnamn Bifogad information skrivarplats Bifogad information IPadress Bifogad information MACadress Bifogad information kort skrivarnummer Bifogad information skrivar-url Aktivera Ställ in om skrivarens tillgångsnummer ska inkluderas i skrivarinformationen i utgående e-post Aktivera Ställ in om systemnamnet ska inkluderas i skrivarinformationen i utgående e-post Aktivera Ställ in om systemplaceringen ska inkluderas i skrivarinformationen i utgående e-post Aktivera Ställ in om IP-adressen ska inkluderas i skrivarinformationen i utgående e-post Aktivera Ställ in om MACadressen ska inkluderas i skrivarinformationen i utgående e-post Aktivera Ställ in om det korta skrivarnamnet ska inkluderas i skrivarinformationen i utgående e-post Aktivera Ställ in om skrivarens URL ska inkluderas i skrivarinformationen i utgående e-post. Kommentar (TOM) Specificera en kommentar som läggs till i slutet av utgående e-post. 4 rader kan specificeras. Upp till 63 tecken per rad kan anges. Om antalet tecken går över gränsen per rad läggs en ny rad till automatiskt. SMTP autent. Autentiseringsinställningar SMTP Aktivera Ställ in om SMTPautentisering ska aktiveras. User ID User ID (TOM) Specificera ett användar- ID för SMTP-autentisering. Användarlösenord Password (TOM) Specificera ett lösenord för SMTP-autentisering

91 Nätverksinställningsobjekt Underhåll TELNET Configuration Tool (Nätverksinställningsplugin) Skalinställning LAN HEX-dumpläge Hub Link Inställning Webbläsare Objekt Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Skalinställning Normal [Normal]: Använd denna LAN Litet inställning i normala fall. Skrivaren fungerar effektivt även om den ansluts till en hubb med en spanning tree-funktion. Vid anslutning till ett litet nätverk med bara några få datorer tar det lång tid att starta skrivaren. [Litet]: Denna inställning stödjer små nätverk med få datorer och stora nätverk. Vid anslutning till en hubb med spannig treefunktion kanske skrivaren inte fungerar effektivt. HEX Dump Nej Alla mottagna utskriftsdata visas i hexadecimalt Ja format. Starta om skrivaren för att gå ur detta läge. Hub Link Inställning AUTOFÖRHANDLA Specificera kommunikationshastigheten och 100BASE-TX FULL kommunikationsmetoden mellan skrivaren 100BASE-TX HALF 10BASE-T FULL och en hubb. Ställ 10BASE-T HALF i normala fall in på [AUTOFÖRHANDLA]. - TCP ACK Typ1 Typ2 Välj typ av TCPbekräftelse. Om [Typ1] väljs sänder skrivaren svar för varje paket. Om [Typ2] väljs sänder skrivaren svar för flera paket i taget. Om [Typ2] väljs kan det förbättra utskriftstiden om utskriftstiden har blivit längre på grund av hubbens inställningar. Ställ i normala fall in på [Typ1] Nätverksinställningar

92 Nätverksinställningsobjekt Säkerhet 5 5. Nätverksinställningar TELNET Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning FTP FTP Aktivera Ställ in om FTP ska användas för att komma åt skrivaren. Telnet Telnet Aktivera Ställ in om telnetprotokollet ska användas för att komma åt skrivaren. Web (standardport 80) Web (portnr.: 80) WebSettingTitle Webbinställningar Webbsideinställningar Aktivera Ställ in om en webbläsare ska användas för att komma åt skrivaren. Web (IPP) Web Specificera ett portnummer för att komma åt skrivarens webbsida. IPP (standardport 631) IPP (portnr: 631) Aktivera Ställ in om IPP-protokollet ska användas. SNMP SNMP Aktivera Ställ in om SNMPprotokollet ska användas för att komma åt skrivaren. Ställ i normala fall in på [Aktivera]. SMTP (e-post) Aktivera Ställer in om SMTPsändning ska användas. SMTP SMTP Specificera ett portnummer för SMTPprotokollet. POP (e-post) POP Aktivera Ställ in om POP3- protokollet ska användas. POP POP Specificera ett portnummer för POP3- protokollet. SNTP SNTP Aktivera Ställ in om SNTPprotokollet ska användas. Lokala portar Lokala portar Aktivera Ställ in om ett unikt protokoll ska användas. TCP/IP Aktivera Ställ in om TCP/IPprotokollet ska användas. NetBEUI NetBEUI Aktivera Ställ in om NetBEUIprotokollet ska användas

93 Nätverksinställningsobjekt TELNET NetBIOS över TCP Webbläsare NetBIOS över TCP Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Aktivera Ställ in om NetBIOS över TCP-protokollet ska användas. NetWare NetWare Aktivera Ställ in om NetWareprotokollet ska användas. EtherTalk EtherTalk Aktivera Ställ in om EtherTalkprotokollet ska användas. Password Nätverkslösenord Byt lösenord Byt lösenord Ändra lösenord (MAC-adressens sista sex tecken) Ändra administratörslösenordet, använd upp till 15 alfanumeriska tecken. Lösenordet är skiftkänsligt. Om du glömmer bort lösenordet du specificerade kan det inte ändras Nätverksinställningar

94 Nätverksinställningsobjekt IP-filtrering 5 5. Nätverksinställningar TELNET Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning IP-filtrering IP-filtrering Aktivera Ställ in om IP-filtrering ska användas för att begränsa åtkomsten efter IP-adressen. Denna funktion kräver stora kunskaper om IPadresser. Ställ i normala fall in på []. Ställ in alternativen nedan korrekt när [Aktivera] väljs; annars tillåts ingen åtkomst med TCP/IP. Startadress #1-10 Slutadress #1-10 IP-adressintervall #1-10 utskrift Startadress 1-10 Slutadress Specificera de IPadresser som tillåts komma åt skivaren. Du kan specificera en enskild adress eller ett adressområde. Specificera startadressen och slutadressen när ett adressområde ställs in. Om " " anges inaktiveras inställningen. Utskrift Aktivera Ställ in om ändringar av konfigurationen från IPadresserna som specificerades i IP-adressområde #1-10 ska tillåtas. IP-adressintervall #1-10 konfiguration Konfiguration Aktivera Ställ in om ändringar av konfigurationen från IPadresserna som specificerades i IP-adressområde #1-10 ska tillåtas. Admin IPadress Admnistratörens IP-adress att registrera Ställ in administratörens IP-adress. Denna adress är den enda som alltid kan komma åt skrivaren. Kom ihåg att om administratören använder skrivaren via en proxyserver ställs detta alternativ in på proxyserverns adress, och all åtkomst via proxyservern tillåts. Det rekommenderas att administratören inte använder en proxyserver för att komma åt skrivaren

95 Nätverksinställningsobjekt MAC-adressfiltrering TELNET MAC-adress nr Admin MAC-adress Webbläsare Configuration Tool (Nätverksinställningsplugin) MACadressfiltrering MAC-adressfiltrering MAC-adressåtkomst MAC-adressåtkomst MAC-adress nr Administratörs MAC-adress att registrera Objekt Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning Aktivera Ställ in om MACadressfiltrering ska användas för att endast tillåta åtkomst från de specificerade MACadresserna. Denna funktion kräver stora kunskaper om MACadresser. Ställ i normala fall in på []. Ställ in nedanstående alternativ korrekt när [Aktivera] väljs; annars tillåts ingen åtkomst från nätverket GODKÄNN Ställ in om åtkomst DENY ska tillåtas från MACadresserna som specificerades i MACadress # :00:00: 00:00: :00:00: 00:00:00 Specificera de MACadresser som tillåts komma åt skrivaren. Om "00:00:00:00:00:00" anges inaktiveras denna inställning. Ställ in administratörens MAC-adress. Denna adress är den enda som alltid kan komma åt skrivaren. Kom ihåg att om administratören använder skrivaren via en proxyserver ställs detta alternativ in på proxyserverns adress, och all åtkomst via proxyservern tillåts. Det rekommenderas att administratören inte använder en proxyserver för att komma åt skrivaren Nätverksinställningar

96 Nätverksinställningsobjekt SSL/TLS 5 5. Nätverksinställningar TELNET Chiffer (SSL/TLS) Configuration Tool (Nätverksinställningsplugin) Chifferstyrka Webbläsare Objekt Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning SSL/TLS PÅ AV Ställer in om SSL/TLS ska användas. Chifferstyrka Svag Ställ in styrkan på Standard krypteringen. Stark - Generera certifikat - Gemensamt namn Använd ett självsignerat certifikat (självsignerat certifikat) Använd ett certifikat signerat av en certifikatutfärdare (certifikat signerat av certifikatutfärdare) (skrivarens IPadress) Generera ett självsignerat certifikat. Eller generera ett CSR som sänds till en certifikatutgivare och installera ett certifikat som utfärdats av en certifikatutgivare. Detta alternativ är låst till skrivarens IP-adress när ett självsignerat certifikat genereras. - Organisation (TOM) Organisationsnamn: Ange det officiella namnet på din organisation. Upp till 64 tecken kan anges. - Organisationsenhet (TOM) Organisationsenhet: Ange en undergrupp så som avdelning eller område inom organisationen. Upp till 64 tecken kan anges. - Plats (TOM) Namn på staden: Ange namnet på den stad där din organisation är lokaliserad. Upp till 128 tecken kan anges. - Stat/Provins (TOM) Stat/Provins: Ange namnet på det område eller region där din organisation är placerad. Upp till 128 tecken kan anges. - Land/region (TOM) Landskod: Ange ISOkoden med två bokstäver för det land eller region där din organisation är placerad. (Exempel: JP (Japan), US (USA)). Upp till 2 tecken kan anges. - Key-typ RSA Ställ in den typ av nyckel som ska användas för krypterad kommunikation. - Key-storlek bit Ställ in storleken på nyckeln för krypterad 1024 bit kommunikation. 512 bit

97 Nätverksinställningsobjekt SNTP TELNET Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning SNTP SNTP Aktivera Ställ in om SNTPprotokollet ska användas. NTP-server (pri.) NTP-server (sek.) Justera intervall Lokal tidszon NTP-server (pri.) NTP-server (sek.) Justera intervall (TOM) Ställ in IP-adressen för den primära NTP-server som tidsinformation hämtas från (TOM) Ställ in IP-adressen för den sekundära NTP-server som tidsinformation hämtas från timme Ställ intervallet för att 12 timmar hämta tidsinformation från den primära eller 24 timmar sekundära NTP-servern. Tid Zon :00 Ställ in tidsskillnaden från GMT. Sommartid Sommartid PÅ Ställ in om sommartid ska AV användas. Jobblista TELNET Webbläsare - Visningsinställningar jobbkö Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Dokumentnamn jobbvillkor Jobbtyp Datornamn panvändarnamn Antal utskrivna ark Överföringstid Överföringsport Beskrivning Välj de alternativ som ska visas på listan över jobb (utskriftsdata) som väntar på att skrivas ut. Om inget val har gjorts för inställningen visas de alternativ som är inställda som standard Nätverksinställningar

98 Nätverksinställningsobjekt Webbutskrift 5 5. Nätverksinställningar TELNET Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning - Paper Tray Fack 1 Välj fack för utskrifterna. MP-fack Fack 2 (Fack 2 visas om den extra fackenheten är installerad (säljs separat).) - Kopior Ange antal kopior som skall skrivas ut. Upp till 999 kan anges. - Sortera Markerad Ställ in om utmatningen Inte markerad ska sorteras. - Anpassa till sida Markerad Ställ in om storleken på Inte markerad PDF-filen ska anpassas till storleken på papperet i facket om PDF-filens storlek skiljer sig från storleken på papperet i facket. - Dubbelsidig utskrift (TOM) Välj bindningsmetoden i Långsida duplexutskrift. Kortsida - Välj sida Markerad Inte markerad Ställ in sidorna att skriva ut genom att ange första och sista sidan. - PDF-lösenord Markerad Inte markerad Välj detta alternativ och ange lösenordet när du skriver ut en krypterad PDF-fil. IEEE802.1X TELNET Webbläsare Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning 802.1X IEEE802.1X Aktivera Ställer in om IEEE802.1X ska användas. EAP-typ EAP-typ EAP-TLS Välj EAP-metoden. PEAP Objekt Configuration Tool (Nätverksinställningsplugin) EAPanvändare EAP-användare (TOM) Ange användarnamnet som används för EAP. Detta objekt är giltigt när EAP-TLS/PEAP är valt. Upp till 64 alfanumeriska tecken kan anges

99 Nätverksinställningsobjekt TELNET Configuration Tool (Nätverksinställningsplugin) EAPlösenord Webbläsare Objekt Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning EAP-lösenord (TOM) Ställ in lösenordet för EAP-användaren. Detta objekt är endast giltigt när PEAP är valt. Upp till 64 alfanumeriska tecken kan anges. Använd Använd SSLcertifikat Aktivera Ställer in om ett SSL/ TLS-certifikat ska SSLcertifikat användas för IEEE802.1X- autentisering. När inget SSL/TLS-certifikat är installerat kan inte "AKTIVERA" väljas. Detta objekt är endast giltigt när EAP-TLS är valt. Aut. server Aut. server Aktivera Ställer in om ett certifikat skickat från RADIUSservern ska autentiseras genom att använda ett CA-certifikat. EAPåterförsök Ställer in antalet återförsök för - IEEE802.1Xautentisering. 3 Det går att - ställa in upp till 9 gånger. Normalt kan du använda 9 fabriksinställningen. EAP-timeout Ställer in time-out för att - 60 vänta på svaret från servern under IEEE802.1Xautentisering. Ställer in värdet inom intervallet 10 till 60 sekunder. Normalt kan du använda fabriksinställningen Nätverksinställningar IPSec TELNET Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning IPSec IPSec Aktivera Ställer in om IPSec ska användas

100 Nätverksinställningsobjekt 5 5. Nätverksinställningar TELNET Webbläsare Objekt Configuration Tool (Nätverksinställningsplugin) Card Setup (Windows) Card Setup (Mac) Skuggad text indikerar fabriksinställningen. Inställning Beskrivning - IP Adress Ange den värdadress som har tillåtelse att kommunicera med IPSec. Använd en-bytetecken åtskilda med en punkt för en IPv4- adress. Använd en-byte alfanumeriska tecken åtskilda med ett kolon för en IPv6 global adress. IPv6 länk-lokal adress stöds ej. - Algoritm för DES-CBC Ställ in IKE-kryptering IKE. DES-CBC krypteringsmetoden för - Algoritm för SHA-1 Ställ in hash-metoden för IKE-hash MD5 IKE. - Diffie-Hellman-grupp Group1 Ställ in Diffieanvänds Group2 Hellmangruppen som i Fas1 förslag. - Livstid Ställ in livstid för ISAKMP SA. Normalt kan du använda fabriksinställningen. - I förväg delad nyckel (TOM) Ställ in den i förväg delade nyckeln. - Key PFS KEYPFS NOPFS Ställer in om Key PFS (Perfect Forward Secrecy) ska användas. - Diffie-Hellman-grupp Group2 Ställ in Diffiemed Group1 Hellmangruppen som Key PFS används för Key PFS. Ingen aktiverad - ESP Aktivera Ställer in om ESP Avaktivera (Encapsulating Security Payload) ska användas. - Algoritm för DES-CBC Ställer in ESP-kryptering DES-CBC krypteringsalgoritmen för ESP. - Algoritm för ESP-autentisering SHA-1 Ställer in MD5 AV autentiseringsalgoritmen för ESP. - AH Aktivera Ställer in om AH Avaktivera (Authentication Header) ska användas. - AH autentiseringsalgoritm SHA-1 Ställer in MD5 krypteringsalgoritmen för AH. - Livstid Ställer in livstid för IP- Sec SA. Normalt kan du använda fabriksinställningen

101 Ställa in IP-adress Ställa in IP-adress Vad är IP-adress? För att ansluta en dator och en skrivare genom ett nätverk genom att använda TCP/IP måste IPadresser skapas. IP-adresser är datorers och skrivares adresser på nätverket. Om en IP-adress inte ställs in korrekt kan inte datorn och skrivaren kommunicera eftersom adressen för att skicka data till inte har angivits. För anslutning med en Macintosh genom ett nätverk används EtherTalk-protokoll. I detta fall är det inte nödvändigt att ställa in IP-adresser. För att använda en webbläsare i Macintoshmiljön ställer du in IP-adressen. (Exempel) Dator IP-adress : Nätverksadress Värd-ID 5 Subnätmask : Gateway : Skrivare IP-adress : Nätverksinställningar Nätverksadress Värd-ID Subnätmask : Gateway : Du kan inte använda vilka siffror eller värden som helst för IP-adressen. Det finns en regel för att ange IP-adressen. En IP-adress har 4 segment och varje segment består av ett 3-siffrigt nummer. I ovanstående exempel, " " är delen som kallas "nätverksadress", och det sista segmentet, såsom "3" eller "2" i exemplet, är delen som kallas "värd-id". I det allmänna nätverket måste datorns och skrivarens nätverksadress vara densamma för att kunna kommunicera. Värd-ID måste anges genom att använda ett unikt nummer för varje enhet inom intervallet 1 till 254. Förutom IP-adressen måste även subnätmasken och gateway ställas in. För det mesta kan du ställa in subnätmasken på " ". Använd IP-adressen för routern i nätverket för inställningen av gateway. För en allmän nätverkskonfiguration använder du samma subnätmask och gateway för datorn och skrivaren

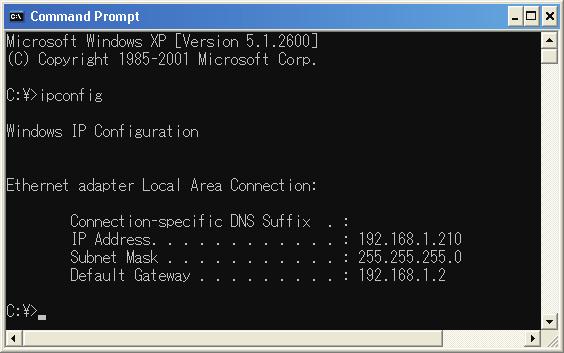

102 Ställa in IP-adress Datorns IP-adress Kontrollera din dators nuvarande IP-adress. Datorns IP-adress skiljer sig åt beroende på nätverksmiljön som datorn är ansluten till. När du använder internet ställs datorns IP-adress in på värdet som anges av leverantören eller routertillverkaren. Fråga leverantören eller routertillverkaren om IP-adressens inställningsvärde eller om de använder en server, såsom en DHCP-server. Om datorn är ansluten till ett kontorsnätverk eller om det finns en nätverksadministratör, fråga då administratören om IP-adressen. I allmänhet är standardinställningen för IP-adressen på datorn inställd på "Erhåll en IP-adress automatiskt". De flesta routrar i hemmet (ADSL-routrar eller ISDN-routrar) har funktionen av en DHCPserver, om datorn är ansluten till en av dessa hemmaroutrar erhålls IP-adressen automatiskt från servern när datorn är påslagen. Ifall du inte är säker på vilken IP-adress din dator erhåller följer du proceduren nedan för att kontrollera din dators IP-adress. Proceduren för att kontrollera IP-adressen kan skilja sig beroende på operativsystemets version. Se även operativsystemets instruktionsbok för mer information. För Windows 5 1 Starta Windows. 5. Nätverksinställningar 2 Välj Kommandotolken (MS-DOS prompt). (För Windows Vista/Windows Server 2008/Windows XP/Windows Server 2003) Välj [Start] > [Alla program] > [Tillbehör] > [Kommandotolken]. (För Windows 2000) Välj [Start] > [Program] > [Tillbehör] > [Kommandotolken]. 3 Skriv "ipconfig" på tangentbordet och tryck sedan på [Ange]-tangenten. Nuvarande inställningar för IP-adress, subnätmask och gateway visas. (För Windows XP) För Macintosh 1 Starta Macintosh. 2 Välj [Applemeny] > [Systeminställningar] > [Internet & nätverk] > [Nätverk] > [Visa], välj [Inbyggd Ethernet], välj sedan fliken [TCP/IP]. Klicka på [Visa alla] om ett objekt i [Systeminställningar] inte visas
