1 Bruksanvisning TV Adapter 2.0

2 Introduktion Bruksanvisningen vägleder dig för hur du använder och tar hand om din nya TV-adapter. Läs noga igenom broschyren, inklusive avsnittet Varningar. Det hjälper dig att använda din nya TV-adapter på rätt sätt. Vi har lagt stor omsorg på att se till att din nya TV-adapter håller högsta kvalitet och är enkel att använda och vi hoppas att du får mycket glädje av den. Avsedd användning TV Adapter 2.0 är avsedd att användas tillsammans med Oticon Streamer eller Oticon Streamer Pro och Oticons hörapparater som klarar trådlös kommunikation. TV Adapter 2.0 gör att personer som använder hörapparater kan lyssna på TV genom att TV-ljudet överförs trådlöst från TV-adaptern via Streamer till hörapparaterna. Den fullständiga systembeskrivningen finns dokumenterad online på Här finns det även interaktiva presentationer, instruktionsfilmer och supportsektion med vanliga frågor och svar. Om du har ytterligare frågor kring hantering av din TV-adapter, kontakta din audionom.

3 VIKTIGT! Läs igenom hela bruksanvisningen innan du börjar använda TV-adaptern. Den innehåller diverse förklaringar och viktig information om användning och skötsel. Innehåll Översikt TV-adapter 8 Varningar 10 Installation 13 Placering av TV-adapter 14 Ansluta TV-adaptern till ett vägguttag 16 Ansluta TV-adaptern till TV:n 18 Ansluta med TOSLINK 20 Ansluta med RCA 22 Ansluta med miniteleadapter 24 Ansluta med SCART 26 Koppla ihop Streamer och TV-adapter 28 Volymkontroll 32 Börja lyssna på TV 34 Sätta på TV-ljudet 34 Stänga av TV-ljudet 34 SelectMe, använda mer än en TV-adapter 36 Teknisk information 38 BRUKSANVISNING

4 Förpackningens innehåll Förpackningen med TV-adaptern innehåller följande delar: Låda 1 Låda 2 TV Adapter 2.0 Strömförsörjning Strömförsörjningen kan variera från land till land RCA-sladd Miniteleadapter Låda 3 Instructions for use TV Adapter 2.0 Denna instruktion (bruksanvisning) TOSLINK-sladd 6 7

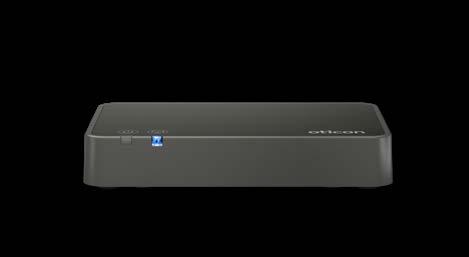

5 Översikt TV-adapter Strömindikator Framsida Läge Strömindikator TV-indikator Ström på, ingen anslutning till Streamer TV-indikator I ihopkopplingsläge Överföring av ljud - ingen ljudingång har detekterats RCA ansluten och överför ljud TOSLINK ansluten och överför ljud (digitalt) TOSLINK ansluten och överför ljud (ogiltig signal)* Baksida Felindikation ** Ingen lampa Blinkar Fast sken * Testa en annan ingångsanslutning * * Kontakta din audionom SelectMe Strömförsörjning POWER L R IN OUT TOSLINK ut RCA vänster och höger TOSLINK in För mer information, besök: 8 9

6 Varningar Varningar För att minimera risker bör du läsa de allmänna varningstexterna och innehållet i bruksanvisningen, innan du använder TV-adaptern. Rådfråga din audionom om TV-adaptern inte fungerar som förväntat. Anslutning till extern utrustning Eventuella risker vid användning av TV-adaptern avgörs av den externa enheten. När den är ansluten till extern utrustning som anslutits till ett vägguttag, måste denna utrustning efterleva IEC (eller IEC-60065, IEC tom 20 juni 2019) eller motsvarande säkerhetsstandarder. Kvävningsrisk och risk att svälja batterier eller andra små delar. TV-adaptern och dess delar bör förvaras utom räckhåll för barn och andra personer som riskerar att svälja dessa delar eller på annat sätt skada sig själva. Om en liten del har svalts ned, uppsök läkare omedelbart. Om en del har svalts ned, uppsök läkare omedelbart. Störningar TV-adaptern har genomgått grundliga tester för störningar enligt de strängaste internationella normerna. Men störningar mellan TV-adaptern och andra enheter (t.ex. vissa mobiltelefoner, CB-enheter, butiksstöldlarm och andra trådlösa enheter) kan förekomma. Om detta inträffar, öka avståndet mellan TV-adaptern och den störande enheten. VIKTIGT TV-adaptern får aldrig tvättas eller sänkas ner i vatten eller andra vätskor

7 Installation Aktivera TV-adaptern för första gången Innan du kan använda din Streamer och dina hörapparater tillsammans med din TV, måste TV-adaptern anslutas till ett vägguttag, anslutas till TV:n samt kopplas ihop med din Streamer. Detta är en guide som stegvis visar hur du installerar TV-adaptern. Alla nödvändiga delar för installationen finns med i förpackningen. 13

8 Placering av TV-adapter Det finns två alternativ för placering av TV-adaptern: 1. Nära TV:n - horisontellt (A). 2. Bakom eller nära TV:n, hängande på väggen (vertikalt) (skruvar medföljer inte) (B). B A 14 15

9 Ansluta TV-adaptern till ett vägguttag Börja med att ansluta TV-adaptern till ett vägguttag. Låda 1 Använd strömkabeln från låda Anslut strömkabeln till "strömuttaget" på TV-adaptern (A). 2. Anslut strömkabeln till vägguttaget (B). 1 3 C 3. Efter några sekunder lyser strömindikatorn grönt framtill på TV-adaptern (C). B POWER L R IN A TUO 16 17

10 Ansluta TV-adaptern till TV:n TOSLINK (s. 20) RCA (s. 22) Du kan ansluta TV-adaptern till TV:n på fyra olika sätt. Audio Out Anslutning Sida TOSLINK. Digital stereo (PCM) eller Dolby Digital * 20 RCA-ljudutgång V+H 22 Minitelekontakt (vanligtvis hörlursutgång) 24 SCART-ljudutgång (V+H) Minitelekontakt (s. 24) SCART (s. 26) L R *Dolby och dubbel-d-symbolen är registrerade varumärken som tillhör Dolby Laboratories. Se den detaljerade specifikationen för ConnectLine TV Adapter 2.0. ( och bruksanvisning/specifikationer för din TV för att säkerställa kompatibilitet. Se följande sidor gällande anslutning till din TV. För mer information, besök: TUO

11 Ansluta med TOSLINK 1. Använd TOSLINK-sladden från låda 3 (A). 2. Avlägsna plasthöljet på TOSLINK-sladden. (B) 3. Anslut TOSLINK-sladden till TOSLINK-utgången på din TV/hemmabiosystem (B). 4. Anslut TOSLINK-sladden till den rosa TOSLINK-ingången (C) på TV-adaptern. 5. TOSLINK-utgången (D) kan användas för att ansluta andra TOSLINK-enheter som t.ex. externa Dolby-dekodrar, surround-ljudsystem osv. 6. Se sidan 28 om hur du kopplar ihop TV-adapter och Streamer. B Låda 3 C C 1 2 Observera: Eventuellt måste du konfigurera din TV, DVD-spelare eller hemmabiosystem så att rätt ljudutgång är tillgängligt för TOSLINK-utgången. 3 A För mer avancerade eller komplexa installationer, se supportsektionen på L D R IN E TUO 20 21

12 Ansluta med RCA B 1. Använd RCA-sladden från låda 2 (A). 2. Anslut RCA-sladden till RCA-utgången på din TV (B) eller ditt hemmabiosystem. (Vanligtvis märkt med "L R AUDIO OUT" och finns baktill eller nertill på TV:n.) 3. Anslut RCA-sladden till RCA-anslutningarna (C) baktill på TV-adaptern. 4. Se sidan 28 om hur du kopplar ihop TV-adapter och Streamer. Observera: Eventuellt måste du konfigurera din TV så att rätt ljudutgång är tillgänglig för RCA-utgången. För mer avancerade eller komplexa installationer, se supportsektionen på Låda 2 A 1 2 C Audio Out L R B Audio Out L R L R IN TUO 22 23

13 TUO Ansluta med miniteleadapter B 1. Använd miniteleadaptern från låda 2 (A). 2. Anslut RCA-sladden till miniteleadaptern (B1). 3. Anslut minitelesladden till TV:n, vanligtvis till hörlursutgången (B2). 4. Anslut RCA-anslutningarna till TV-adapterns RCA-ingång (C). 5. Se sidan 28 om hur du kopplar ihop TV-adapter och Streamer. Observera: TV-högtalarnas ljud tystas eventuellt vid anslutning till hörlursutgången, så att ljudet endast hörs genom din Streamer/TV-adapter. Låda 2 A 1 2 B1 B2 För mer avancerade eller komplexa installationer, se supportsektionen på C L R IN TV-sladd 24 25

14 Ansluta med SCART B 1. Använd en SCART-adapter * (A). 2. Anslut RCA-sladden till de röda och vita terminalerna på SCART-adaptern (B). 3. Anslut SCART-adaptern till SCART-utgången på din TV (C). 4. Anslut RCA-anslutningarna till TV-adapterns RCA-ingång (D). 5. Se sidan 28 om hur du kopplar ihop TV-adapter och Streamer. Observera: Ljudutgången på SCART-anslutningen kan vara beroende av den källa som är vald på TV:n. För vissa TV-apparater är exempelvis TV-ljudet endast tillgängligt för SCART-utgången (dvs. inte ljud från t.ex. en ansluten DVD-spelare). A C För mer avancerade eller komplexa installationer, se supportsektionen på D L R IN TUO * SCART-adaptern är ett tillbehör som inte finns med i förpackningen. Om du är i behov av en SCART-adapter, kontakta din audionom 26 27

15 Koppla ihop Streamer och TV-adapter Innan du kan använda din Streamer för TV-lyssnande, måste den kopplas ihop med TVadaptern. Koppla ihop enheterna: 1. Kontrollera att TV-adaptern är på, dvs. att strömindikatorn lyser med ett fast grönt sken. B 2. Tryck och håll in strömbrytaren på Streamer Pro (B) i 5-6 sekunder tills den blå lampan börjar blinka (A). 3. Placera din Streamer ovanpå eller nära TV-adaptern det tar cirka sekunder för enheterna att kopplas ihop. TV-adaptern startar ihopkopplingen automatiskt. 4. Enheterna är ihopkopplade när strömindikatorn på TV-adaptern och strömbrytaren på din Streamer först lyser med ett fast blått sken, och därefter lyser orange. Enheterna behöver normalt bara kopplas ihop en gång. A 28 29

16 Streamer Pro ovansida Streamer Pro framsida Ihopkoppling TVadapter Beskrivning Streamer och TV-adapter på Streamer i ihopkopplingsläge Ihopkoppling slutförd Överföring av ljud - ingen ljudingång har detekterats RCA ansluten och överför ljud TOSLINK ansluten och överför ljud (digitalt) Fast sken Blinkar 30

17 Volymkontroll Använd volymknappen på Streamer för att justera TV-ljudet i hörapparaterna. För knappen uppåt/nedåt för att justera volymen. Upprepa för ytterligare justeringar. Tyst läge När du ska titta på TV kan du stänga av mikrofonerna i hörapparaterna, så att endast ljudet från TV:n hörs. Tryck på båda volymknapparna tills omgivningsljudet är tystat. Du hör ett bekräftelsepip när mikrofonerna i hörapparaterna är tystade. Observera: TV-volymen i hörapparaterna påverkas normalt inte av volymjusteringar med TV-fjärrkontrollen. Volym upp Volym ner Tyst läge Streamer Pro Streamer Pro BRUKSANVISNING

18 Börja lyssna på TV Ihopkoppling Bär Streamer i halsbandet runt halsen och kontrollera att den är påslagen. Streamer Pro ovansida Streamer Pro framsida TVadapter Beskrivning Sätta på TV-ljudet Tryck kort på TV-knappen på framsidan på din Streamer. Streamer ansluter till TV-adaptern. Efter några sekunder lyser en orange lampa med fast sken på din Streamer och TV-adaptern. Du hör ett bekräftelsepip i hörapparaterna följt av ljudet från den anslutna TV:n. Streamer och TV-adapter på Överföring av ljud - ingen ljudingång har detekterats RCA ansluten och överför ljud TOSLINK ansluten och överför ljud (digitalt) Stänga av TV-ljudet Tryck kort på TV-knappen på framsidan på din Streamer. Den orangefärgade lampan slocknar på både Streamer och TV-adaptern. Du hör ett bekräftelsepip i hörapparaterna BRUKSANVISNING

19 SelectMe, använda mer än en TV-adapter Med Streamer Pro 1.1 och senare versionler kan du använda flera TV-adaptrar, t.ex. en i vardagsrummet och en i sovrummet. Så här växlar du mellan TV-adaptrar: 1. Kontrollera att du inte är ansluten till någon TV-adapter, dvs. Streamer ska vara påslagen men inte aktiv. 2. Tryck kort på SelectMe-knappen på den TV-adapter som du vill höra ljudet från (A). 3. TV-adaptern ansluts automatiskt. Du hör ett bekräftelsepip i hörapparaterna följt av ljudet från den anslutna TV:n. POWER A POWER L R IN OUT BRUKSANVISNING

20 Teknisk information Modellnamn BS-F200 Driftsanvisningar Temperatur: +5 C till +40 C Luftfuktighet: 15 % till 93 %, icke-kondens Atmosfäriskt tryck: 700 hpa till 1060 hpa Hanteringsanvisningar Temperatur och fuktighet får inte avvika från nedan angivna gränser under längre perioder, vid transport och förvaring: Temperatur: -25 C till +70 C Luftfuktighet: 15 % till 93 %, icke-kondens TV-adapter 2.0 innehåller en radiosändare som använder Bluetooth 2.4 GHz. Radiosändaren är svag och alltid under 10mW lika med 10 dbm i total utstrålad effekt. USA and Canada Denna enhet innehåller en radio enhet med följande certifierings ID: FCC ID: U28TVBOX03 IC: 1350B-TVBOX03 Denna enhet efterlever del 15 av FCC-regelverket samt Industry Canadas RSS. Användande har följande två förbehåll: 1. denna utrustning orsakar ej skadlig interferens. 2. denna utrustning kan påverkas av yttre störningar, inklusive störningar som kan orsaka oönskad funktion. TV-adaptern efterlever internationella standarder gällande radiosändare, elektromagnetisk kompatibilitet och mänsklig exponering. På grund av det begränsade utrymmet på TV-adaptern återfinns all relevant godkännandemärkning i detta dokument. Notera: Ändringar eller modifieringar av denna enhet som ej uttryckligen godkänts avden part som ansvarar för efterlevnad, kan upphäva användarens befogenhet att använda utrustningen BRUKSANVISNING

21 Denna digitala klass B-apparat efterlever Kanadas ICES-003. Notera: Den här utrustningen har blivit testad och anses följa begränsningarna för en klass B digital enhet, enligt del 15 av FCC reglementet. Dessa begränsningar är utformade för att ge skäligt skydd mot skadliga störningar vid installation i hemmet. Den här utrustningen genererar, använder och kan utstråla radiofrekvensenergi och, om inte installerad och använd enligt instruktioner, kan vålla skadlig störning på radiokommunikation. Det är dock ingen garanti för att störningar inte kan uppstå vid en specifik installation. Information om radiofrekvens och strålningsexponering Denna utrustning efterlever FCC- och IC-strålningsexponeringsgränserna för en okontrollerad miljö. Utrustningen ska installeras och användas med minst 20 cm mellan mottagaren och din kropp. Denna sändare får inte vara sammankopplad eller användas i kombination med någon annan antenn eller sändare. Om den här utrustningen skulle vålla skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att sätta på och stänga av utrustningen, så uppmanas användaren att korrigera störningen genom eller flera av följande åtgärder: flytta eller placera om den mottagarantennen. utöka avståndet mellan utrustning och mottagare. anslut utrustningen till ett annat uttag som mottagaren inte är ansluten till. rådfråga tillverkaren eller en erfaren radio/tv-tekniker för att få hjälp

22 Internationell garanti TV-adaptern har en begränsad internationell garanti som gäller i 12 månader från inköpsdatumet. Denna begränsade garanti omfattar tillverkningsfel och materiella defekter på själva enheten, men inte tillbehör som t.ex. batterier, sladdar, strömenheter osv. Problem som uppkommit pga. felaktigt/olämpligt handhavande, åverkan, slitage, olyckshändelser, reparationer utförda av ej auktoriserad serviceverkstad eller om enheten har utsatts för frätande kemikalier, täcks INTE av garantin och garantin upphör då att gälla. Ovanstående garanti påverkar inte den lagliga rätt som tillämpas enligt nationell lagstiftning angående konsumentvaror. Din audionom kan ha en garanti som sträcker sig utöver denna begränsade garanti. Kontakta din hörselklinik för mer information. Service Ta med TV-adaptern till din audionom vid behov. Han eller hon kan hjälpa dig med mindre problem och justeringar SE / Härmed deklarerar Oticon att denna TV Adapter 2.0 (BS-F200) överensstämmer med de väsentliga kraven samt övriga relevanta bestämmelser enligt direktiven 2014/53/EU. Avfall från all elektronisk utrustning ska hanteras enligt lokala föreskrifter. Deklaration gällande överensstämmelse finns att tillgå från: Oticon A/S Kongebakken 9 DK-2765 Smørum Danmark SE / Tillverkad på licens från Dolby Laboratories. Dolby och dubbel-d-symbolen är registrerade varumärken som tillhör Dolby Laboratories. 42
