Nollsläpp En brand och olycksrisk med udda följder!

Transkript

1 - 0 - Nollsläpp En brand och olycksrisk med udda följder! Författat av Michael Steen Utredare Elektriska brandorsaker och El-Besiktningsman Begreppet Nollsläpp används ofta lite slarvigt av el-yrkesmän för att benämna en typ av fel i en elektrisk anläggning som får diverse udda följder, Denna typ av fel är allvarlig både som brandrisk och risk för personskador/dödsfall. I början på en el-anläggning i en fastighet så är det vanligast med ett 4 ledarsystem som innebär att man har 3 faser och en neutralledare (nolla) som då är kombinerad nollpunkt och skyddsjord, en sk PEN Ledare (Protect Earth neutral) ofta så är den frånskiljningsbar i huvudsäkringslåda (servis) för att man ska kunna göra mätningar i anläggningen, (delbar nollplint) Dessa plintar är inte tillåtna i nya anläggningar. I första Gruppcentralen delas i allmänhet systemet upp till 5 ledarsystem där nolla och jord separeras. Om det blir avbrott i PEN Ledaren så kommer det att innebära att allting efter centralen som är jordat (kyl/frys,micro,spis.mm) blir spänningsförande, samt att man får en överspänning i delar av anläggningen. Detta beror på att om de 3 faserna är någorlunda jämnt belastade så blir det en flytande nollpunkt, dvs faserna tar ut varandra så spänningen mellan fas-noll blir 230 volt. (Se sista sidan för skiss / Förklaring 3 fas system.) Om man ansluter tex ett strykjärn eller en vattenkokare som drar mycket ström (Ampere) så blir det en snedbelastning som gör att spänningen sjunker på det uttag som strykjärnet är anslutet på, och att spänningen ökar på de uttag som ligger på de andra faserna. Detta orsakar att tex tv apparater, kylskåp, stereo. mm. går sönder och även riskerar att börjar brinna. (Därför så kan man ibland efter en brand konstatera att det börjat brinna på flera olika ställen.) När det gäller faran för spänningsgenomgång genom en människa så är den lika stor oavsett belastning, om man har tex en brödrost ansluten till ett jordat vägguttag vid diskbänken så står den oftast på plast eller gummifötter, detta gör i sin tur att inga säkringar går, vilket de hade gjort om den hade direktkontakt med tex diskbänken som i exemplet är jordad via vattenledningarna, Om man då tar i brödrosten med ena handen och i diskbänken med den andra så får man en spänningsgenomgång genom kroppen och riskerar att få ett omedelbart hjärtstopp. Detta uppstår då man får en stor potentialskillnad mellan vattenledningsjord och den elektriska jorden.detta gäller även mellan diskbänk och tex spis, Vid ett Nollsläpp (inte PEN Ledarsläpp) så finns bara brandrisken pga överspänning och vagabonderande strömmar, inte spänningsgenomgång då jorden fortfarande är intakt och det inte blir en potentialskillnad mellan vattenledningsjord och elektriska jord. Skapat av: Michael steen, michaelsteen@telia.com Stockholms El-Jour AB Sidan av 6

2 - 1 - När det gäller de vagabonderande strömmar som uppstår vid ett PEN ledaravbrott så kan det yttra sig i väldigt udda händelser som man kan ha svårt att förstå vi en första undersökning eller händelse. Här följer ett antal tillbud /händelser som jag har upplevt själv i mitt yrke som jourelektriker. Hyresgäst i hyreshus anmäler att det slår gnistor mellan spis och diskbänk samt att en kökskniv som var nerstoppad i springan mellan spis och diskbänk brunnit av. Orsaken var ett PEN Ledaravbrott i hela fastigheten, nollan sökte sig mot jord från spis till diskbänk via kniven. Hyresgäst i lägenhet anmäler att en kastrull som stod på skarven mellan spis och diskbänk hoppade, hyresgästen trodde det spökade, ända tills han såg gnistorna under kastrullen. Orsak: PEN Ledaravbrott. Hyresgäst anmäler att det är ett svart sträck på väggen som blir längre och längre samt börjat sprida sig i taket. Orsaken var att det var ett PEN Ledaravbrott i fastigheten och att hyresgästen hade en trasig takarmatur i köket där det var kortslutning mellan Noll och jord,(därför hade inte säkringen löst ut) detta fick till följd att hela fastighetens nolla sökte sig mot jord via armaturen och den krok som den var upphängd i, kroken i sin tur var förbunden med armeringen i betongen som i sin tur var jordad via vattenledningsrör, det som uppstod var att jordledaren fram till lampan blev överbelastad och förvandlades till en glödtråd i elröret, därav det svarta strecket. En fastighetsskötare anmäler att alla jordar till pumpar mm i ett pannrum glödde och brann av. Orsak: PEN Ledaravbrott med följd att all nollström gick genom jordanslutningarna till pumparna som var jordade mot vattenledningarna, dessa blev överbelastade och brann av. Brand som uppstått då man grävt av en matarkabel till en villa, det som inträffade var att Grannvillan fått sin nolla via vattenledningsrören i marken och via grannfastighetens PEN Ledare,(den som grävdes av) när kabeln grävdes av så tog nollströmmen en annan väg i grannfastigheten och gick via vattenledningar över till putsnät i metall som i sin tur var elektriskt jordat. Glappkontakt /ljusbåge uppstod mellan putsnät och vattenledning, och antände närliggande brännbart material. Det som oftast händer är dock bara att ansluten och påslagen utrustning går sönder. och att det luktar bränt om div apparater Följande bilder visar några exempel både på PEN Ledar avbrott och Nolledaravbrott (Nollsläpp) Skapat av: Michael steen, michaelsteen@telia.com Stockholms El-Jour AB Sidan av 6

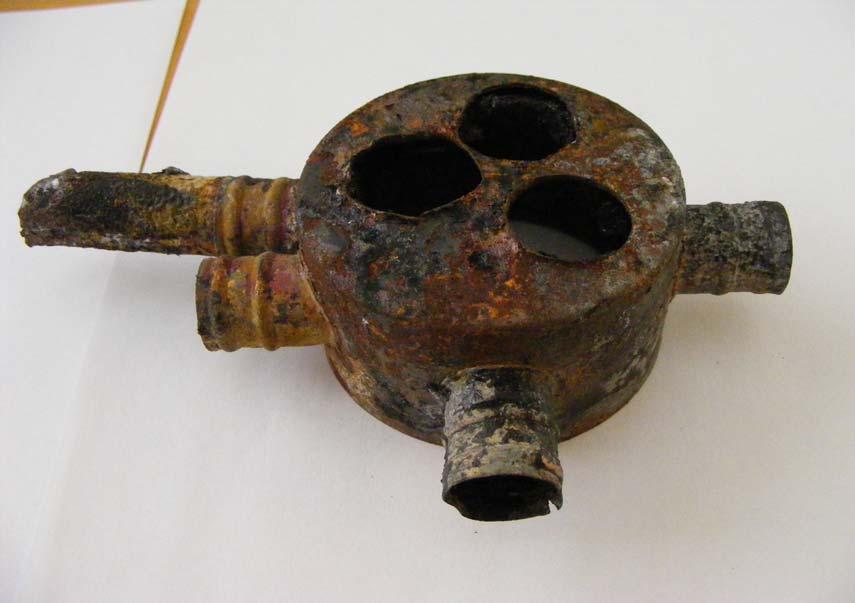

3 - 2 - Nollström eller en fasström letat sig mot jord i el-dosa / rör, med följd att rören blivit varma i rörskarvarna och orsakat en lägenhetsbrand med totalskada som följd. Huvudsäkringslåda till äldre villa, marken har sjunkit och dragit i kabeln så ett säkringselement spruckit samt att PEN Ledaren dragits ut ur sin anslutning. (PEN Ledaravbrott) Skapat av: Michael steen, michaelsteen@telia.com Stockholms El-Jour AB Sidan av 6

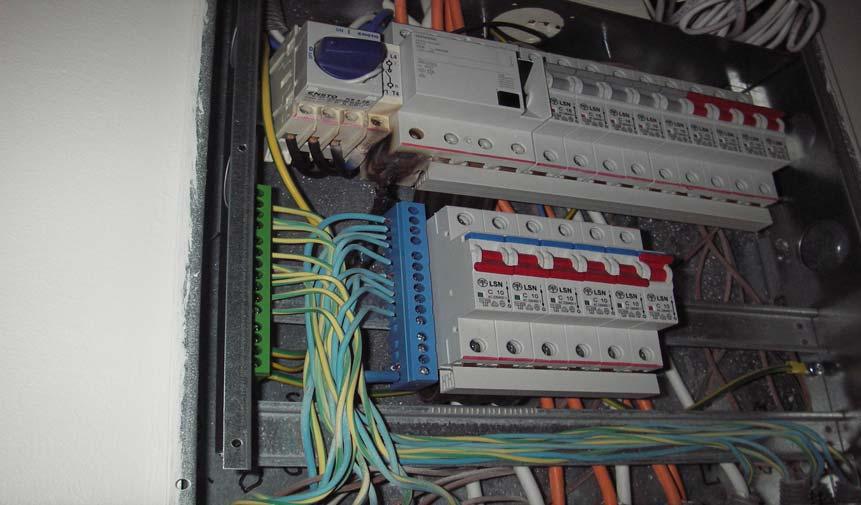

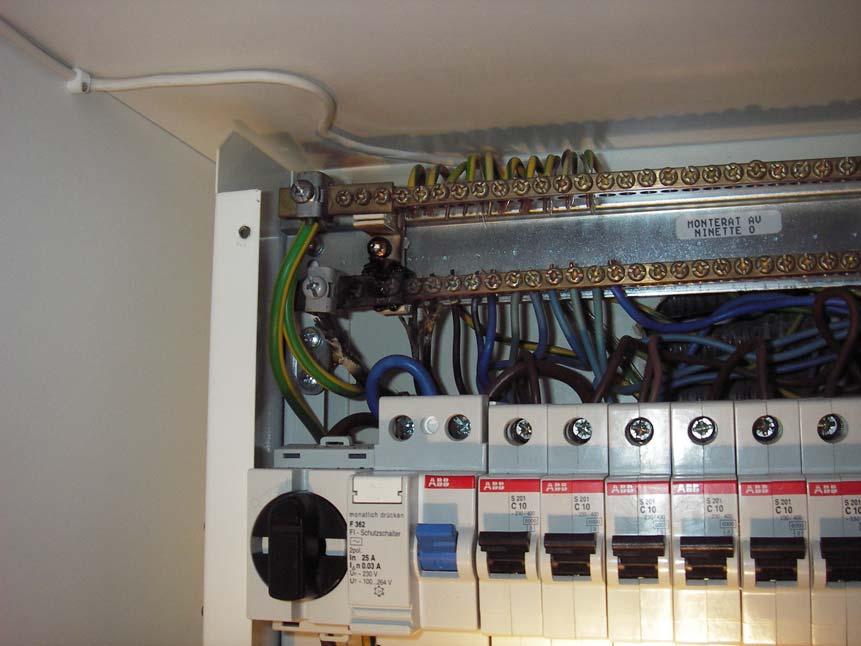

4 - 3 - NOLLSKRUV SOM BRUNNIT SÖNDER Nollsläpp, Nollskruv brunnit Överspänning i vägguttag (5 ledarsystem, Jord ok) Nollan genom jordfelsbrytare brunnit av på grund av fabrikationsfel i jordfelsbrytaren. Skapat av: Michael steen, michaelsteen@telia.com Stockholms El-Jour AB Sidan av 6

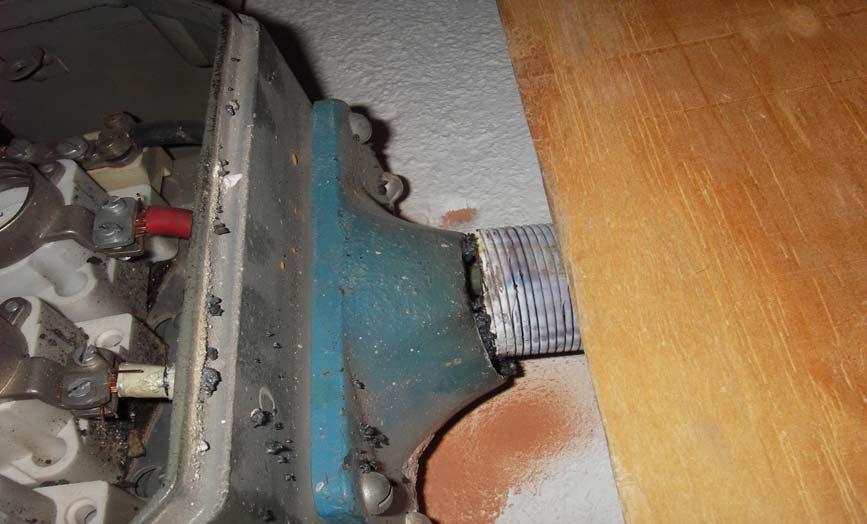

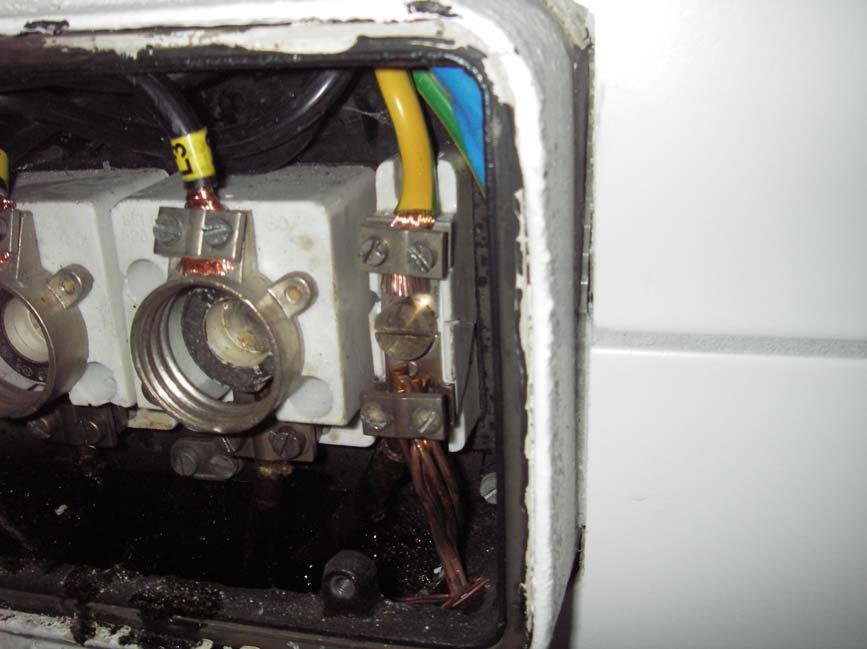

5 - 4 - PEN Ledaravbrott har fått till följd att el rör i metall brunnit av vid huvudsäkringsbox. Porslinssockel till Nollskruv spruckit Porslinssockel spruckit med PEN Ledaravbrott som följd. Skapat av: Michael steen, michaelsteen@telia.com Stockholms El-Jour AB Sidan av 6

6 - 5 - Enkel Beskrivning av 3 fas-system = Mätpunkter 400Volt L1-L3 L1 L3 N Tråd lindning i Generator /Transformator Jord L2 230 Volt L2-N 4-Ledarssystem Kabel 4 ledare N+Jord PEN Ledare, Nolla / Mittpunkt /Jord L1 L2 L3 4-Ledar kabel (PEN-Ledare) 4-Ledar kabel (PEN-Ledare) 4-Ledar kabel (PEN-Ledare) 5 Ledar kabel Noll + Jord 3/5 Ledar kabel Noll + Jord TRANSFORMATOR Markskåp Servis / Huvudsäkringslåda EL-Mätare Gruppcentral Jordtag Skapat av: Michael steen, michaelsteen@telia.com Stockholms El-Jour AB Sidan av 6
