1 Produktkatalog Danfoss Heating Segment heating.danfoss.se Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 1

2 Välkommen till Danfoss Danfoss skapar tekniker som gör det möjligt att göra mer av mindre i morgondagens värld. Vi möter växande behov av infrastruktur, matleveranser, energieffektivitet och klimatvänliga lösningar. Vi har över anställda runt om i världen och betjänar kunder i över 100 länder. Vårt huvudkontor ligger i Nordborg, Danmark. Danfoss är indelat i fyra olika segment: Heating (lösningar inom värme, allt från radiatorventiler och termostater till växlare för små och stora hus), Cooling (lösningar för industriell och kommersiell kylning och luftkonditionering), Power Solutions (komponenter till mobila tillämpningar för terräng, off-highway) och Drives (drivenheter som är oberoende av motortillverkare och kan anpassas efter alla motortekniker). Vårt sätt att tänka sträcker sig tillbaka till den 1 september 1933, när Mads Clausen grundade Danfoss på sina föräldrars bondgård i danska Nordborg. Sedan dess har företaget växt från en enmansverksamhet till en av världens ledande leverantörer av energieffektiva och innovativa lösningar. Den banbrytande produkten Expansionsventilen var den allra första produkten från Danfoss. Den utvecklades av Danfoss grundare, Mads Clausen, under tidigt 1930-tal. Produkten lanserades på marknaden 1933 och idag säljs den femte generationen av ventilen runt om i världen. Den bidrar till att hålla mat färsk och byggnader svala i olika kyl- och luftkonditioneringssystem. Idag är vi en av världens ledande tillverkare av expansionsventiler. Ger skön hemmatemperatur Under 1940-talet var vi ett av de första företagen i världen att konstuera en radiatortermostat som kunde hjälpa husägare att reglera temperaturen i sina vardagsrum och på så vis undvika energislöseri. De första massproducerade termostaterna lanserades på marknaden Håller maten färsk När de hermetiska kompressorerna med sin nya, kompakta utformning lanserades räknade Danfoss grundade, Mads Clausen, med att alla familjer så småningom skulle ha sina egna kylskåp. De första kompressorerna såldes på licens 1952, men eftersom efterfrågan var stor började vi 1956 utveckla och sälja våra egna kompressorer. Storskaliga energibesparingar 1968 blev vi det första företaget i världen som massproducerade frekvensomriktare. Produkten användes för att styra varvtalet i elektiska motorer genom reglering av frekvensen. Idag tillverkar vi omkring en miljon VLT - frekvensomriktare varje år, något som i normalfallet innebär energibesparingar på mellan 15 och 40%. Bidrar till bättre levnadsförhållanden I början av 1960-talet tog vi oss in på hydraulikmarknaden genom att tillverka den så kallade orbital-motorn på licens för användning i jordbruks- och byggmaskiner. Våra hydraulikprodukter har sedan dess bidragit till bättre levnadsförhållanden för världens ständigt växande befolkning och hyudraliken utgör idag cirka en tredjedel av Danfoss verksamhet. Innovation är vår livskraft Under de senaste 80 åren har vi utvecklat tekniska lösningar för att skapa positiv förändring, något som ofta även medfört både förbättrad prestanda och minskad energianvändning. Idag återinvesterar vi omkring 4% av våra försäljningsvinster i innovation för att se till att vi hela tiden fortsätter att leverera nytänkande lösningar. I genomsnitt får vi ett nytt patent varje dag. 2 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

3 Danfoss Heating, produktkatalog Katalogen som du håller i din hand är Danfoss Heatings produktkatalog som gäller från 1 januari Vi arbetar ständigt med utveckling av befintliga och nya produkter. Detta innebär innehållet i denna katalog kan komma att ändras utan att vi ger ut en ny katalog. För att se den absolut senaste uppdateringen av vår katalog hänvisar vi dig att besöka vår hemsida heating.danfoss.se För priser se aktuell prislista. Kundservice & teknisk support Kundservice Här kan du få svar på frågor gällande bland annat leveranstider och orderhantering. Telefon: E-post: kundservice.se@danfoss.com Teknisk support Här kan du få svar på frågor gällande offerter och teknisk information om våra produkter. Telefon: E-post: kundservice.se@danfoss.com Leveransvillkor Generellt tillämpas Sveriges Mekanförbunds Allmänna leveransbestämmelser NL 09. Vid leveranser till rörgrossistkunder gäller AA VVS 09 Vid leveranser till elgrossistkunder gäller ALEM 09 Angivna leveranstider är ungefärliga, Danfoss AB tar ej ansvar för eventuella leveransförseningar. Transportskador skall av kunden reklameras hos aktuellt fraktbolag då alla leveranser sker på kundens risk. Om kunden så önskar ombesörjer vi transportförsäkring som debiteras. Reklamation Levererat gods återköps inte om annat ej avtalats. Returgods ska vara försett med ett returnummer. Returnummer erhålls vid kontakt med Danfoss på: Telefon: E-post: kundservice.se@danfoss.com Offerter Om du vill ha en offert från oss kontaktar du oss på: Telefon: (OBS nytt nr från och med 6 mars 2018: ) E-post: kundservice.se@danfoss.com Om Danfoss Heatings produktkatalog För att underlätta för dig som läsare har vi tagit hjälp av några ikoner. Ikonerna guidar dig och talar om inom vilka områden som produkterna passar. Inom Danfoss delar vi in våra produkter i applikationsområden enligt ikonerna nedan: Enfamiljshus (Single family houses) Kommersiella byggnader (Non residential buildings) Flerfamiljshus (Multi family houses) Fjärrvärme (District energy) Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 3

4 Innehållsförteckning Radiatorventiler, radiatortermostater, radiatorkoppel 6-26 Tryckoberoende styrventil AB-QM, ställdon och tillbehör Självverkande regulatorer för värme/kyla Temperaturstyrda ventiler självverkande Differenstryckstyrda reglerventiler ASV för värme/kyla, AM-PM Manuella reglerventiler Differenstryckstyrda reglerventiler fjärrvärme/sekundär Överströmningsventiler Reglercentraler, ventilmotorer Sätesventiler fjärrvärme AVQM, VS2, VM2, VB Kulventiler fjärrvärme Sätesventiler sekundär, HVAC Kulventil med motor 78 Vattenburen golvvärme Magnetventiler Industriprodukter givare, vakter mm Oljebrännarprodukter Fjärrvärmecentraler Plattvärmeväxlare 101 DEVI elvärmeprodukter Mmotståndstabell för Pt1000-givare Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

5 Produktregister Produkt Sida ABN 29 ABNM 29 AB-PM 46 AB-PM HP 46 AB-QM 27 AB-QM (kopplingsset) 26 ABV 62 AFP AMB 60 AME 30 & 61 AMI 30 AMV 30 & 60 AMZ 78 Anborrningsventil 67 ASV-BD 43 ASV-P/PV 44 ASV-PV 43 AT 97 AVA 55 AVD 55 AVDA 53 AVDO 53 AVDS 56 AVP AVPA 54 AVPL 52 AVQM 63 AVT 37 AVTA 34 AVTB 35 AVTQ 41 BCP 91 BFP 95 CF2+ 79 CS 90 Danfoss Eco 15 Danfoss Link 17 DEVIflex 10T 102 DEVIpipeguard 103 DEVIpipeheat 103 DEVIreg DEVIreg DEVIreg Smart 106 DEVIreg Touch 105 DSA wall 99 DSE flex 100 EBI 97 ECL ECL ESM 59 EV210B, NC 84 EV210B, NO 84 EV220B, NC 85 EV220B, NO 83 EV225B, NC 85 EV250B, NC 82 EV250B, NO 83 FED 31 FEK 31 FEV-Z 30 FH 80 FH (systemkomponenter) 81 FHF 79 FHM 81 FJV 32 FJVA 33 FJVR 32 FPHB 96 FTC 40 FVR 86 HRB 70 IHPT 41 ITD 97 JIP-WW 66 JIP-WW (engångsventiler) 66 KP 87 LD 96 LDS 96 M68 RA 25 MBS 91 MBT MBT Motorer för AB-QM MSV-BD (LENO ) 47 MSV-F2 48 MTCV 39 NovoCon 30 OBC 96 OD, typ B 94 OD, typ H 93 OD, typ S 92 Plattvärmeväxlare 101 RA RA RA RA RA RA RA2990 VILLA 10 RA5060 VÄGG 12 RA-C 31 Radiatorkoppel 1-rörs 19 Radiatorkoppel 2-rörs Radiatorkoppel, mellanrör 22 RadiCal FLX 24 RA-KE 19 RA-K-VB RA-K-VBN RA-N 6-7 RA-U 6-7 RAS-C 11 RAV 68 RAVI 40 RAVK 40 RAX radiatortermostater 14 RAX-set 23 RMT 59 RSA 95 RT 88 RT, automatisk återställning 89 RT, differenstryckvakt 90 Servicetermostater RA Sätesventiler HVAC 71 Termix VVX-ID TWA-Z 28 TWA 62 Tvillingventil 67 TVM-H 33 VB 64 VFG 49 VG 36 VGF 36 VGS 36 VGU 36 VGUF 36 VHX-DUO 23 VL 75 VM 64 VMA 68 VMT 68 VMV 69 VRB VRG 71 VS 64 VZ 76 VZL 77 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 5

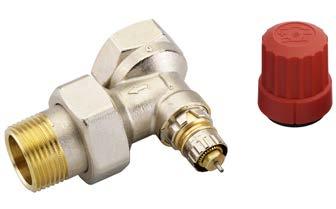

6 Radiatorventiler RA-U och RA-N RA-U och RA-N ventiler med förinställning används i 2-rörs vattenburna värmesystem för att säkerställa bästa fördelning av flödet. Förinställning gör det möjligt att göra exakta inställningar av beräknat flöde. Förinställningen kräver inga verktyg. RA-U och RA-N med lås har låsbar förinställning. Nyckel för låsning finns som tillbehör. Ventilhus RA-U med förinställning är avsett för anläggningar med lågflöde. RA-U Benämning Anmärkning Differenstryck kpa max Anslutning RA-U Med lås Kv 0,016-0,30 Kvs Utförande Antal per förpackning 0,32 Rak G RA-N Benämning Anmärkning Differenstryck kpa max Anslutning Kv Kvs Utförande Antal per förpackning Med lås Rak 013G ,04-0,56 0,65 Vinkel G Rak 013G Omvänd vinkel G RA-N ,04-0,73 0,10-1,17 0,08-0,85 0,90 1,58 1,03 Vinkel 013G Rak 013G Omvänd vinkel 013G Vinkel G Rak 013G Omvänd vinkel G DIN-mått med nippel och mutter 25 0,10-1,04 1,40 Vinkel 013G Rak 013G Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

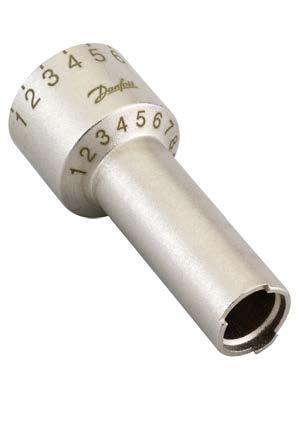

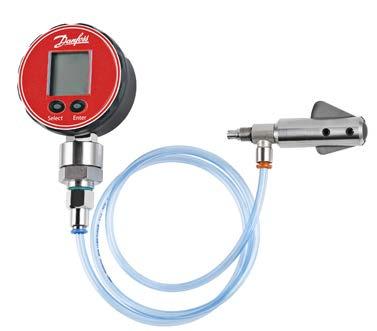

7 Tillbehör RA-U och RA-N Benämning Typ Anmärkning Inställningsverktyg Kompressionskoppling RA-U och låsbar RA-N RA-N - Antal per förpackning G R x Ø10 013G R x Ø12 192N G R x Ø12 013G R x Ø15 013G Låsring för förinställning RA Röd plast G Nippel och mutter med O-ring mot radiator (bruten förpackning innebär ett tillägg på 200 SEK) - 1/ G / G Nyckel för RA (insatsdemont) L Serviceinsats G Serviceinsats (låsbar) RA-N 013G Serviceinsats G Serviceinsats (uppgradera RA/VL till RA-N) RA/VL 10-15, passar ej RA/VL koppel 013G Packbox RA Inklusive O-ring G Täckhuv RA-N För låst förinställning 192N Dp-tool RA-DV Mätverktyg för radiatorventiler RA-N och RA-DV 013G Kompressionskoppling Serviceinsats Dp-tool Inställningsverktyg Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 7

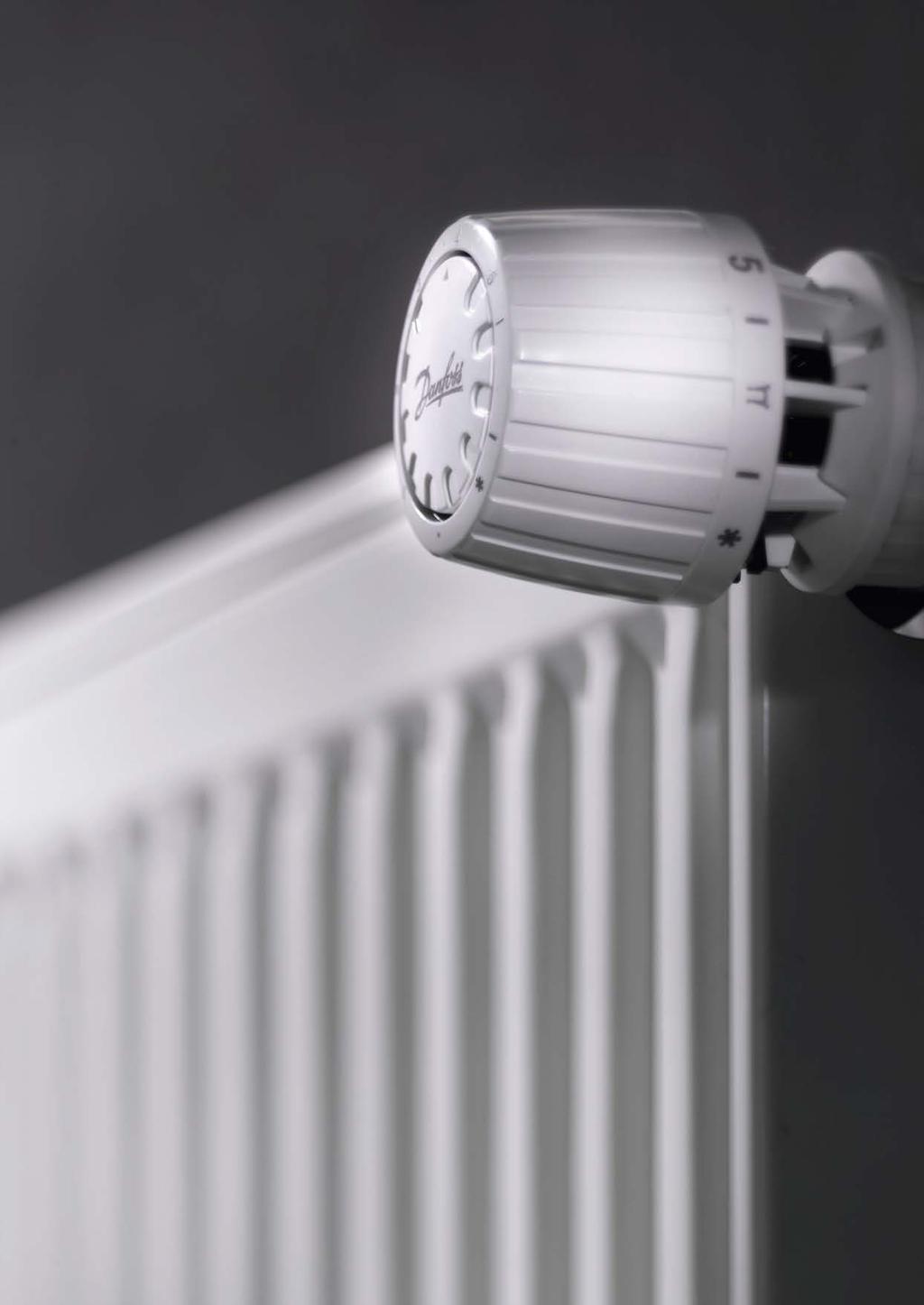

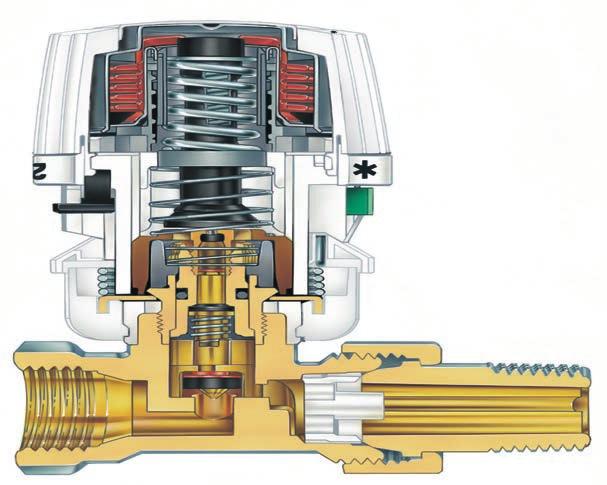

8 Danfoss radiatortermostater marknadsledande i mer än 50 år Det industriella äventyret började 1943 och utvecklas ständigt Grunden till det industriella äventyret lades 1943, där radiatortermostaten gick till serieproduktion tio år senare. Principen var ett helt nytt och annor lunda sätt att hantera värmereglering, och idén visade sig vara så god att den har satt standarden fram till idag. Det beror bland annat på avgörande fördelar såsom hög bostads komfort, mindre miljöbelastning och bättre värmeekonomi. Världens enda radiatortermostat med gasfylld bälg ger den snabbaste och bästa regleringen En av hemligheterna bakom den mer än 20 år långa livslängden är gasfyllningen i radiatortermostatens bälg, som - i motsats till andra fyllningar - alltid bevarar samma höga reglerings- och reaktionsnivå. Det beror bland annat på den precisionsframställda metallbälgen, som ger de bästa egenskaperna och den bästa hållbarheten. RA 2000 gasfyllda radiatortermostater ger således en markant bättre reglering än andra existerande givarprinciper. På så vis uppfylles i extremt hög grad den krävande korta insvängningstiden vid temperaturförändringar. Andra kända givarprinciper reagerar upp till 70 % långsammare. RA 2000 utnyttjar därför gratisvärmen maximalt och övertemperaturen efter nattsänkning är således minimal. RA 2000 gasfyllda radiatortermostater reglerar med proportionalband - P-band - mellan ½ - 2 C. På så vis får man den mest precisa temperaturregleringen i rummet. RA 2000 radiatorventiler är marknadens tystaste ven tiler. I normalt driftsområde är ljudnivån flera decibel lägre än på övriga ventiler. Samtidigt är RA 2000 ven tilerna helt fria från generande högfrekventa ljud och/eller basdjupa störnings-frekvenser lanserades elektroniska radiatortermostater. De elektroniska radiatortermostaterna har förbättrad reglerfunktion, vädringsfunktion, ventilmotionering och automatisk börvärdesomställning som nya funktioner. Öppningsfjäder O-ringspackbox Inställningsvred Inställningsfjäder Tryckspindel Ventilkägla Förinställningsslöja Gasfylld bälg Click-on Läs mer på: homeowners.danfoss.se 8 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

9 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 9

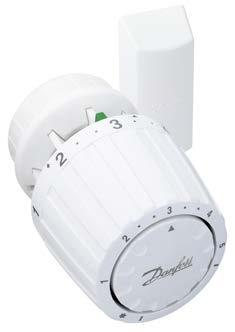

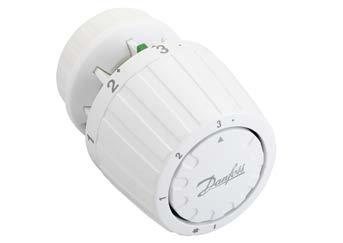

10 Radiatortermostater RA2000 För villa Termostat med inbyggd givare Benämning Anmärkning RA2990 VILLA - 013G Används där rumsluften fritt kan passera termostaten. VILLA Gasfylld termostat Inställningsområde 1-5 Rumstemperatur 7-28 C RA-2990 Termostat med separat givare Benämning Anmärkning RA2992 VILLA Separat givare med kapillärrör 0-2 m 013G Används när termostaten sitter under en fönsterhylla, bakom en gardin eller liknande. RA Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

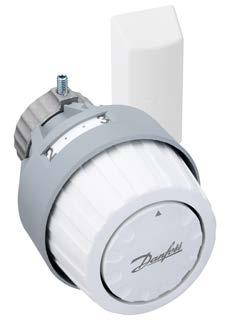

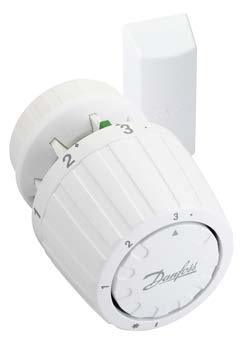

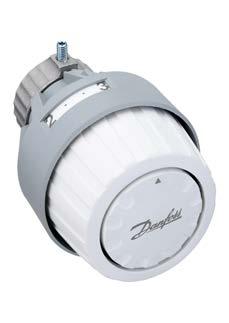

11 Radiatortermostater RA2000 För fastigheter RA 2970, 2972, 2977 och 2978 Benämning Anmärkning Rumstemperatur RA 2970 MAX G RA 2972 MAX Separat givare G RA 2977 MAX G RA 2978 MAX G RA2970, 2972, 2977 & 2978 Gasfylld termostat Passar till RA2000-ventiler Låst maxbegränsning Inställningsområde 1-3 RA 2920 och 2922 Benämning Anmärkning Rumstemperatur RA 2920 OÖM G RA 2922 OÖM G Mejselset Tillbehör - 013G RA2920 & 2922 Gasfylld termostat Passar till RA2000-ventiler Vandalsäker för offentlig miljö Max/min-begränsning med hjälp av mejselset Inställningsområde 1-5 RAS-C Benämning Anmärkning Rumstemperatur RAS-C 5921 Inbyggd G RAS-C 5922 Inbyggd G RAS-C 5923 Inbyggd G RAS-C Vätskefylld termostat Passar till RA2000-ventiler Max/min-begränsning med hjälp av mejselset Inställningsområde 1-3 Säljs i 60-pack Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 11

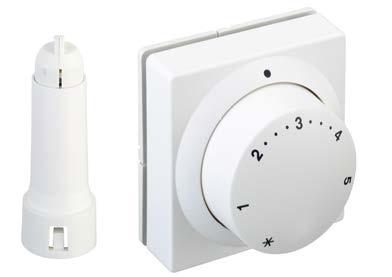

12 Radiatortermostater RA5060 VÄGG RA5060 VÄGG Benämning Kapilärrörslängd Rumstemperatur RA5062 VÄGG 2 m 013G RA5065 VÄGG 5 m 013G RA5068 VÄGG 8 m 013G RA5074 VÄGG m 013G RA5062, 5065, 5068 & 5074 Gasfylld termostat Passar till RA2000-ventiler Låsbar max-/minbegränsning Regulatordel med separat inställningsdel, för montering på vägg eller i panel 12 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

13 Servicetermostater RA2000 För fastigheter och villa Benämning Anmärkning Rumstemperatur RA/VL mm halsdiameter, ersätter RAVL G RA/VL mm halsdiameter, ersätter RAVL, separat givare G RA/V mm halsdiameter, ersätter RAV G RA/V mm halsdiameter, ersätter RAV, separat givare G RA 2760 M M28 hals, servicetermostat för MMA G RA 2761 M M28 hals, servicetermostat för MMA G RA 2770 T M28 hals, servicetermostat för äldre TA-ventil G RAE-K TA M G Radiatortermostater Ser dina termostater ut så här? Byt till: 26 mm halsdiameter RA/VL mm halsdiameter RA/V 2960 TA Hydronics M28 med löpande mutter RA 2770 T MMA M28 med löpande mutter RA 2760/61 M Tillbehör RA2000 Benämning Typ Anmärkning Adapter Vinkeladapter Handratt Antal per förpackning RA 5060 till RA-hus 23 mm hals - 013G RA 5060 till RAVL-hus 26 mm hals - 013G RA 5060 till RAV hus 34 mm hals - 013G RA RA/RA G G N Kompaktadapter RA G Kåpa OÖM RA/VL - 013G RA/V - 013G Mejselset RA OÖM Levereras i fodral - 013G Plomberingsmekanism RA Snap (svart) - 013G RA Snap (vit) - 013G Plomberingsplugg till låsskruv RA OÖM G Täckplatta RA 2920 OÖM G Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 13

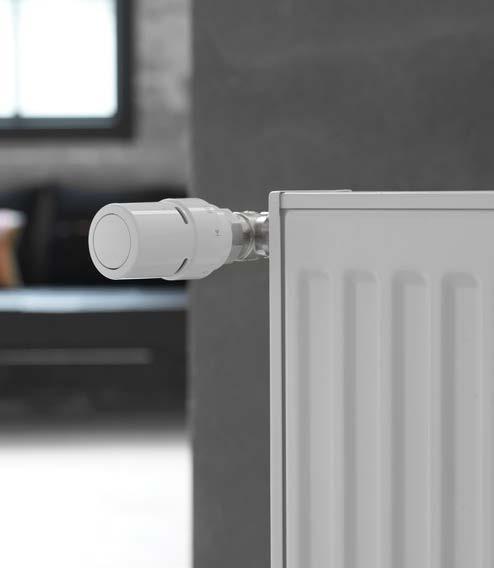

14 RAX radiatortermostater Designtermostat - tidlös och elegant Danfoss erbjuder ett sortiment av termostater som utmanar uppfattningen om att en termostat inte är mer än ett nödvändigt tillbehör. Passar bra för dig som bor i villa, termostaten kan inte max/min-begränsas. RAX är en exklusiv termostat som är utvecklas speciellt för moderna designradiatorer. Termostaten (RAX) kan användas på alla radiatorventiler RA RAX-K används till ventiler med M30-gänga. Benämning Anmärkning RAX Vit 013G RAX Krom 013G RAX Svart 013G RAX-K Vit, M30 013G RAX-K Krom, M30 013G RAX och RAX-K Vätskefylld termostat Rumstemperatur 8-28 C Krom Svart Vit 14 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

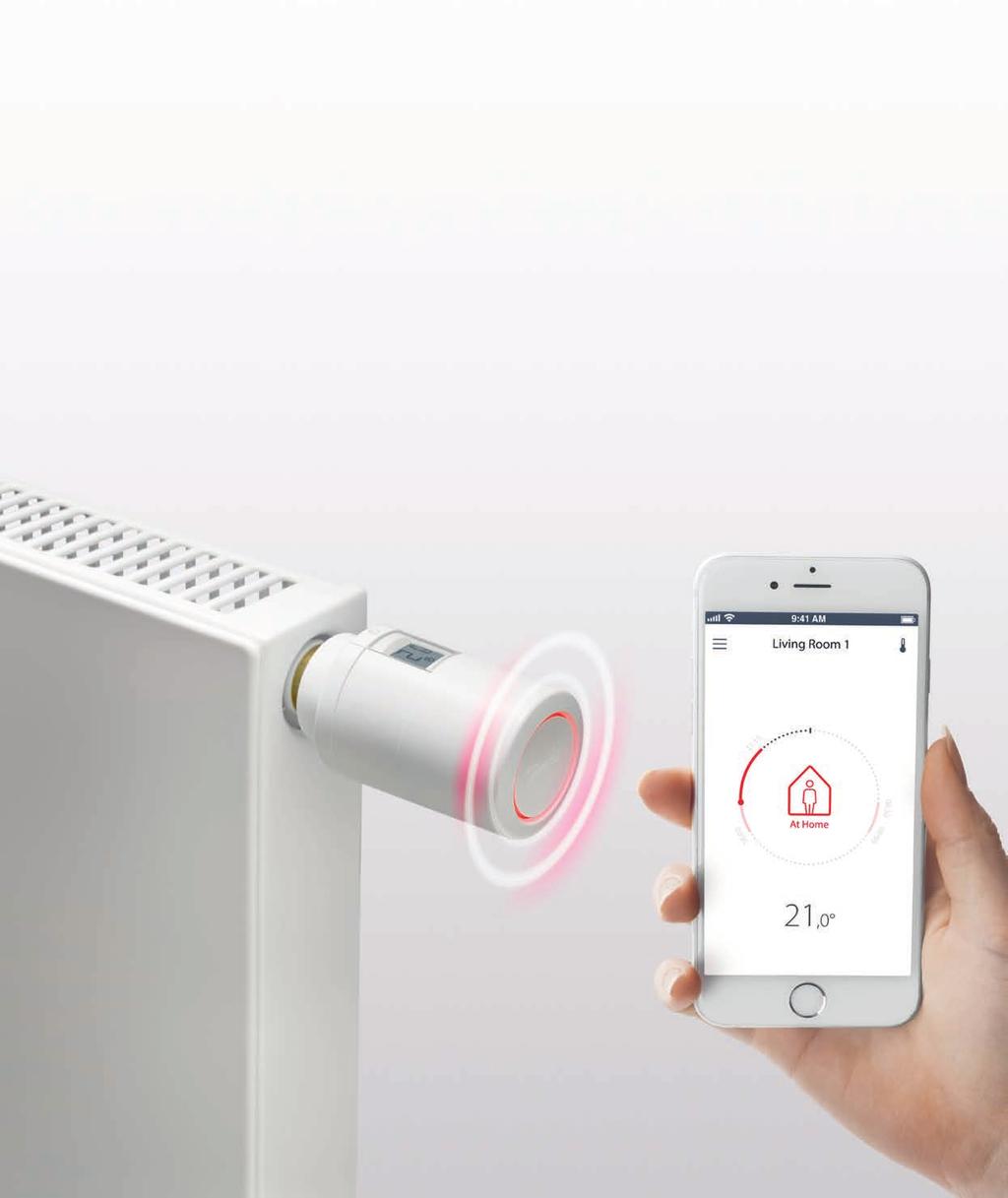

15 Radiatortermostat Danfoss Eco Danfoss Eco ger dig fullständig kontroll över din radiatoruppvärmning via Bluetooth. Det är den perfekta fristående lösningen för dig som bor i lägenhet eller villa. Fungerar även i offentliga miljöer. Med Danfoss Eco har du en smart lösning för kontroll på värmen och ett utmärkt val när du vill byta ut äldre radiatortermostater. Benämning Anmärkning Rumstemperatur Danfoss Eco Elektronisk radiatortermostat RA och M30-anslutning 6 28 C 014G Danfoss Eco Programmerbar komfort som passar din vardag: hemma, borta eller när du sover Styr enskilda radiatorer med Danfoss Eco -appen Bluetooth-teknik: programmera varje Danfoss Eco -termostat från ett avstånd på upp till 10 m Manuell vridande termostatjustering Plug-and-play-lösning för enkelt utbyte och omedelbar smart uppvärmning Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 15

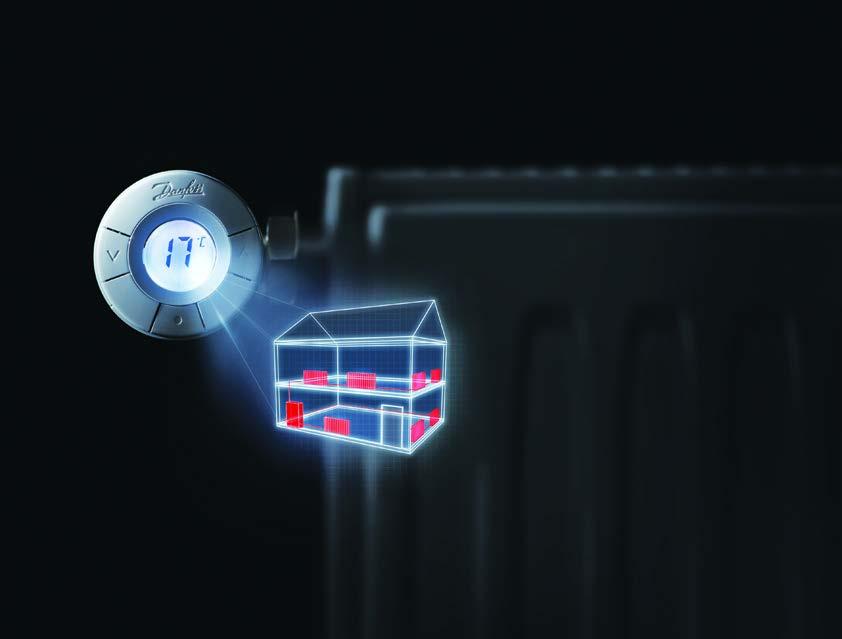

16 Danfoss Link Morgondagens smarta värme - enkelt, effektivt och trådlöst Med Danfoss Link kan du styra temperaturen i ditt hem var du än befinner dig. Danfoss Link är det enda systemet som enkelt och effektivt kan styra både de elektroniska radiatortermostaterna och golvvärmen. Linksystemet garanterar att temperaturen håller sig på den nivå du gillar. Din bostad är varm och skön även om du kommer hem tidigare än väntat. Det är bara att njuta av den önskade komforten. - Förbättra din livskvalitet med sammanlänkade uppvärmningslösningar som samtidigt sänker din energianvändning rejält. - Ställ in värmesystemet så att det passar din vardag. Exakt temperaturreglering som ger total komfort. - Semester- och pausläge är smarta funktioner som gör att du enkelt kan anpassa schemat när tillvaron inte riktigt blev som du tänkt dig. - Du kan dessutom ändra inställningarna via din smartphone med vår kostnadsfria Danfoss Link app. Danfoss Link CC Central Controller fungerar i alla bostäder upp till 300 m² med maximalt 50 enheter varav max 30 radiatorer/golvslingor per Central Controller (en Central Controller + 49 enheter) Prova appen och se hur enkel den är att använda. Skanna QR-koden för att ladda ned Danfoss Link App. Nyckelfunktioner Danfoss Link All värme kan regleras från en enda plats Trådlös anslutning till hemnätverket och fjärråtkomst via Danfoss Link -appen Smart och lättanvänd färgpekskärm Schemalägg semestrar med timerfunktionen: aktivera semesterläget när du lämnar huset Energieffektivt värmesystem. Spara upp till 30 % Komfort- och ekonomiläge Semester- och pausläge Integrerad hjälpfunktion Anpassade inställningar Läs mer på: smartheating.danfoss.se Din vardag har sin egen rytm... 22:30 Sängdags 00:00 17 C 21 C Kvalitetstid 16:30 Hemma igen 18:00 12:00 17 C Borta 06:00 06:30 Vakna 21 C 07:30 Dags att gå hemifrån 16 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6... och det bör ditt inomhusklimat också ha

17 Grundläggande Danfoss Link-system Benämning Anmärkning Danfoss Link CC centralenhet Wi-Fi Med infälld transformator 014G Danfoss Link CC centralenhet Wi-Fi Med extern transformator (stickpropp) 014G Connect Elektronisk radiatortermostat RA & M30-anslutning 014G Connect Kompatibilitet Drivs av två alkaliska AA-batterier. Passar standardradiatorventilerna RA, RAV, RAVL, RTD (Danfoss), M30 (TA, Heimeier, Honeywell, Oventrop) och M28 (MMA, Herz, Orkli, Comap). Frostskydd Ventilmotionsfunktion PID-styrning Batterilivslängd på upp till två år Varningar: svagt batterinivå och signalbortfall Variabel inställning i steg om 0,5 C Max./-begränsning Barnlås Vädringsfunktion Bakgrundsbelyst display Connect är världens första eu.bac-certifierade elektroniska radiatortermostat. Utöka ditt Link-system Benämning Anmärkning Rumsgivare med display (RS) Golvtermostat FT Mäter och reglerar rummets temperatur. Passar t ex i vardagsrum eller sovrum. Kompatibel med vattenburen och elektrisk golvvärme. Mäter och reglerar golvets temperatur. Passar t ex i badrum eller hall. Kompatibel med elektrisk golvvärme. 014G L Kontrollbox HC, golvvärmefördelare Tio utgångar. Passar de flesta golvvärmefabrikat. Kräver en rumsgivare (RS) per rum där du 014G har golvvärme. Kontrollbox HC, golvvärmefördelare Fem utgångar. Passar de flesta golvvärmefabrikat. Kräver en rumsgivare (RS) per rum där du 014G har golvvärme. Danfoss Link Smart Plug Relä för styrning av t ex belysning och apparater 014G DLG (Danfoss Link TM Gateway) Gateway för sammankoppling av ECL comfort 110 och Danfoss Link TM 087H Tillbehör Benämning Anmärkning Transformator inf. PSU Transformator för apparatdosa 014G Transformator ext. NSU Transformator för vägguttag 014G Batteripack BSU Används vid installation 014G Repeater/Förstärkare Används för att utöka räckvidden för signalen mellan centralenheten och termostaterna. 088U Adapter För RAV och RAVL-ventiler (i paketet ingår en packbox) 014G Adapter För MMA M28-ventiler 014G Adapter För Comap (Epecon Fluide) 014G Adapter För Caleffi + Giacomini (LK minishunt) 014G Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 17

18 Fjärrstyr värmen i ditt hem var du än befinner dig med Danfoss Link -appen Home heating morgondagens uppvärmning Hemma tidigt. Temperatur i vardagsrummet: 21 C. Med nya Danfoss Link -appen kan du styra värmen i ditt hem var du än befinner dig. Danfoss Link är det enda systemet där du på ett enkelt sätt kan styra såväl elektroniska radiatortermostater som golvvärme. Systemet är ledande inom både energibesparingar och komfort. Prova och upptäck meningen med smart uppvärmning. Skanna för att ladda ned appen eller läs mer på smartheating.danfoss.se 18 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

19 Radiatorkoppel, 1-rörs 1-rörs radiatorkoppel för underanslutning av rör. Komplett radiatorkoppel med anslutning för 15 mm rör. Pinpack RA-KE Höjd (mm) Mellanrörslängd (mm) Anmärkning Innehåll enligt bild till höger: Ventilhus, underdel med avstängning, mellanrör, kopplingar mot radiator (1/2) och rörnät (M22x1,5 15) Antal per förpackning G rörs radiatorkoppel för underanslutning av rör. Lösa delar. Förpackningarnas storlek bryts ej. RA-KE Benämning Anmärkning Antal per förpackning Ventilhus G Kona (ingår i ventilhuset) 2 M18x12 013L Mutter (ingår i ventilhuset) 3 M18x12 013L Mellanrör mm N Kona (ingår i underdelen) 5 013L M18x12 Mutter (ingår i underdelen) 6 013L Underdel 7 Med avstängning G a M22x1, L Anslutning mot rörnät 8b M22x1, L c M22x1, L Nippel och mutter mot radiator med O-ring 9a 3/8 013G b 1/ G Tillbehör RA-KE Benämning Anmärkning Antal per förpackning Övergångsnippel R 3/ L Övergångsnippel R 1/ L Innehåll enligt bild: Ventilhus, mellanrör och underdel med avstängning. Säljs i 30-pack. RA-KE, industripack Höjd (mm) Rörlängd (mm) Purmo/Curant Epecon G G Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 19

20 Radiatorkoppel, 2-rörs 2-rörs radiatorkoppel för underanslutning av rör. Komplett radiatorkoppel med anslutning för 12 mm rör. Pinpack RA-K-VB Höjd (mm) Mellanrörslängd (mm) Anmärkning Innehåll enligt bild till höger: Ventilhus, underdel, mellanrör, kopplingar mot radiator (1/2) och rörnät (M22x1,5 12) Antal per förpackning G rörs radiatorkoppel för underanslutning av rör. Lösa delar. Förpackningarnas storlek bryts ej. RA-K-VB och RA-K-VB-N Antal per Benämning Anmärkning förpackning 1a 1a. kv 0,04-0, G Ventilhus G b. kv 0,05-0, G b Ventilhus med låst förinställning 013G3255-L Ventilhus kv 0,016-0,35 013G3255-U Vinkelrör 2 M N Kompressionskoppling 3a R 3/8 x N Kona (ingår i ventilhus 1b) 3b M18 x L Mutter (ingår i ventilhus 1b) 3c M18 x L Mellanrör mm 192N Kona (ingår i underdelen) 5 M22 x G Mutter (ingår i underdelen) 6 M22 x L Underdel 7 Vändbar med G avstänging G a M22 x 1, L Anslutning mot rörnät 8b M22 x 1, L c M22 x 1, L a 3/ G Nippel och mutter mot radiator med O-ring 9b 1/ G b 1/ G RAK-VB RAK-VB-N Tillbehör RA-K-VB och RA-K-VB-N Benämning Övergångsnippel Anmärkning Antal per förpackning R 3/ L R 1/ L Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

21 Radiatorkoppel, 2-rörs Innehåll enligt bild till vänster: Ventilhus, mellanrör och underdel. Säljs i 30-pack. RA-K-VB, industripack Höjd (mm) Rörlängd (mm) Purmo/Curant/ Halrad/Altech Lenhovda Korado/Watt/Nordic G G G G G G G G G G G Innehåll enligt bild til vänster: Ventilhus, vinkelrör, kompressionskoppling, mellanrör och underdel. Säljs i 30-pack. RA-K-VB-N, industripack Höjd (mm) Rörlängd (mm) Purmo/Curant/ Halrad/Altech Lenhovda G G G G G G G Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 21

22 Radiatorkoppel, mellanrörslängder RA-K-VB Höjd (mm) Rörlängd (mm) Prumo/Curant/ Halrad/Altech Lenhovda Epecon Brugman Korado/Watt/Nordic N N N N N N N N N N N N N N N N N N N N N N N RA-K-VB-N Höjd (mm) Rörlängd (mm) Prumo/Curant/Halrad/Altech Lenhovda Epecon N N N N N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

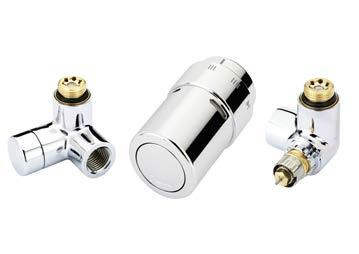

23 RAX-set och VHX-DUO För designradiator och handdukstork Set med termostat, ventil och returventil i designutförande. RAX-set Benämning Anmärkning Färg Krom 013G Högermonterad termostat Gråvit 013G RAX-set Krom 013G Vänstermonterad termostat Gråvit 013G RAX Kv 0,03-0,34 Kvs 0,44 Högermonterad Vänstermonterad Set med ventilhus och termostat för handdukstork, C-C 50 mm. Ej för 1-rörssystem. VHX-DUO Benämning Anmärkning Färg Krom 013G Anslutning mot golv Gråvit 013G VHX-DUO Krom 013G Anslutning mot vägg Gråvit 013G VHX-DUO Kv 0,12-0,49 Kvs 0,56 Anslutning mot golv Anslutning mot vägg Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 23

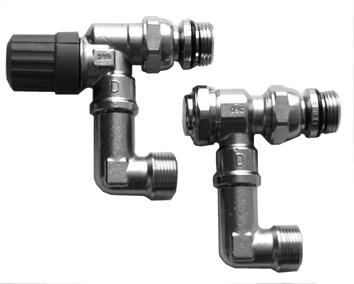

24 Renoveringskoppel RadiCal FLX För utbyte av befintlig underkopplad radiator till ny radiator med sidoanslutning. Finns både för 1- och 2-rörssystem. RadiCal FLX Benämning Anmärkning Kv värde RadiCal-2 FLX 2-rörs M22 0,03-0,48 192N RadiCal-1 FLX 1-rörs Inställbar %, M22 2,1 vid 40 % 192N Tillbehör RadiCal FLX Benämning Anmärkning Anslutning M22 x 1, L Anslutning mot rörnät M22 x 1, L Kona + mutter M22 x 1, L Anslutning mot rörnät flersiktsrör M22 x 1,5 16x2 192N Anslutning mot rörnät PEX M22 x 1,5 15x2,5 192N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

25 Bottenkopplad ventil M68 RA Standard M22 kan även erhållas i andra anslutningar M18, M21, M23 och M24, kontakta Danfoss för mer information. M68 RA med M22-anslutning mot rör Benämning Anmärkning C-C (mm) Ventil M68 RA 2000 Ventil M68 RA 2100 Ventil M68 RA 46F Ventil M68 RA 86F Ventil M68 RA 46 SF Ventil M68 RA 86SF Bottenkopplad ansl golv med avstängning Vändbar höger/vänster 2-rörs Bottenkopplad ansl vägg med avstängning Vändbar höger/vänster 2-rörs Bottenkopplad ansl golv med avstängning Vändbar höger/vänster 1-rörs Bottenkopplad ansl vägg med avstängning 1-rörs Bottenkopplad ansl golv med avstängning med slingförinställning Vändbar höger/vänster 1-rörs Bottenkopplad ansl vägg med avstängning med slingförinställning 1-rörs N N N N N N Tillbehör M68 RA Benämning Anmärkning Övergångsnippel R 3/ L R 1/ L Kona + mutter L Kona + mutter L Mot rörnät, M22 Kona + mutter L Kona + mutter N Packbox - 013G Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 25

26 Kopplingset för AB-QM 10 och 10 LF För att montera in en AB-QM på en radiatorslinga i 1-rörssystem. AB-QM 10 och 10LF Benämning Anmärkning M22 192N Kopplingset för AB-QM M21 192N M18 192N Sats för ventiler med M22 gänga Danfoss artikelnr: 192N En (1) st nippel G 1/2 - Ø15 2. En (1) st nippel G 1/2 - M22 3. En (1) st Passbit M22 - Ø15 4. Två (2) st Packning 5. Två (2) st Koppling M22-15 Sats för ventiler med M21 gänga Danfoss artikelnr: 192N En (1) st nippel G 1/2 - Ø15 2. En (1) st nippel G 1/2 - M21 3. En (1) st Passbit M21 - Ø15 4. Två (2) st Packning 5. Två (2) st Koppling M22-15 Sats för ventiler med M18 gänga Danfoss artikelnr: 192N En (1) st nippel G 1/2 - Ø15 2. En (1) st nippel G 1/2 - M18 3. En (1) st Passbit M18 - Ø15 4. Två (2) st Packning 5. Två (2) st Koppling M22-15 OBS! M68-ventil med M22 gänga ska användas oberoende av kopplingsdimension på den gamla ventilen. Radiatorn måste höjas ca 90 mm om rörkopplingarna från den gamla ventilen ska användas. 26 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

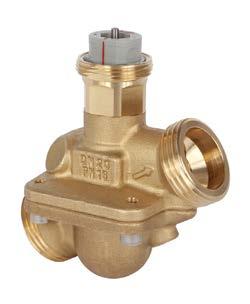

27 Automatisk flödesbegränsare AB-QM Tryckoberoende linjär styrventil av typen PIBCV (pressure independent balancing and control valve). AB-QM utan ställdon fungerar som en maxflödesbegränsare. HF varianterna kräver högre starttryck. Se tillhörande produktdatablad för detaljerad information. AB-QM Benämning Dim Anslutning Flöde l/h 10 LF Z G 1/ Z LF 003Z G 3/ Z G Z G 1 1/ Z G 1 1/ Z G Z G 2 1/ Z Z AB-QM Med mätnipplar AB-QM Utan mätnipplar 65 HF Z Z HF Z Z HF Z Z Fläns 125 HF Z Z HF Z Z HF Z Z HF Z LF Z G 1/ Z LF Z G 3/ Z HF Z Z G 1 20 HF Z Z G 1 1/4 25 HF Z Z G 1 1/2 32 HF Z AB-QM med mätnipplar AB-QM utan mätnipplar G = Utvändig gänga Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 27

28 Tillbehör AB-QM Benämning Dim Anmärkning Skyddshatt - Mässing 003Z Blå plasthatt Z Låsring - Mässing (5st) 003Z DN 10 R 3/8 003Z DN15 R 1/2 003Z DN 20 R 3/4 003Z Gängnippel (1st) DN 25 R 1 003Z DN 32 R 1 1/4 003Z DN 40 R 1 1/2 003Z DN 50 R 2 003Z DN15-003Z DN20-003Z Svetsnippel (1 st) DN25-003Z DN32-003Z DN40-003Z DN50-003Z ,5 mm, 5-pack 003Z Spindelförlängare 1 mm, 5-pack 003Z DN ,5 mm, 5-pack 003Z mm, 5-pack 003Z Distansbricka 1 mm, för M30-motor 003Z DN Z Termostat, QT DN Z DN Z Blå plasthatt Låsring R = Konisk gänga Motorer För AB-QM Motorer speciellt avsedda för montering på AB-QM-ventiler. TWA-Z, termomotor Benämning Anmärkning Spänning Kabellängd Kabel TWA-Z NO 082F ,2 m 082F TWA-Z NC 5 m 082F V 10 m 082F1270-1,2 m 082F TWA-Z HF NC 5 m Halogenfri 082F Termomotor 10 m 082F TWA-Z NO 082F ,2 m 082F TWA-Z NC 5 m 082F V 1,2 m 082F TWA-Z HF Adapter för gamla AB-QM före m Halogenfri 082F m 082F Tillbehör - 003Z TWA-Z Kapslingsgrad: IP 41 Gångtid: ca 3 min Effektförbrukning: 2 W Avsedda för AB-QM-ventiler DN TWA-Z på AB-QM DN 25 och 32 har 60 % öppningsgrad 28 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

29 ABN A5 inklusive VA 41 adapter, termomotor Benämning Spänning ABN A5 NC 082F V AC/DC ABN A5 NO 082F ABN A5 NC 082F V AC ABN A5 NO 082F ABN Kapslingsgrad: IP 41 Gångtid: ca 4 min Effektförbrukning: 1 W Avsedda för AB-QM-ventiler DN ABN A5 på AB-QM DN 25 och 32 har 90 % öppningsgrad Kabel väljs separat enligt tabell nedan Kabel för ABN A5 Benämning Anmärkning Kabel Standard PVC, 1 m 082F Kabel Standard PVC, 5 m 082F Kabel Standard PVC, 10 m 082F Kabel Halogenfri, 1 m 082F Kabel Halogenfri, 5 m 082F Kabel Halogenfri, 10 m 082F ABNM A V, inkl VA 41 adapter, termomotor Benämning Anmärkning Spänning Slaglängd ABNM A5 NC LOG 082F mm ABNM A5 NC LIN 082F ABNM A5 NC 082F LOG 24 V AC ABNM A5 NO 082F ABNM A5 NC 082F LIN 6,5 mm ABNM A5 NO 082F ABNM A5 NC 082F LOG 24 V DC ABNM A5 NO 082F ABNM Kapslingsgrad: IP 54 Gångtid: 30 s/mm Effektförbrukning: 1 W Avsedda för AB-QM-ventiler DN ABNM A5, med 5 mm slaglängd, på AB-QM DN 25 och 32 har 90 % öppningsgrad Kabel väljs separat enligt tabell nedan Kabel för ABNM A5 Benämning Anmärkning Kabel Halogenfri, 1 m 082F Kabel Halogenfri, 5 m 082F Kabel Halogenfri, 10 m 082F Adapter ABN A5 och ABNM A5 Benämning Anmärkning AB-QM 082F Adapter M30 x F ABNM-RAV 082F RA-N 082F Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 29

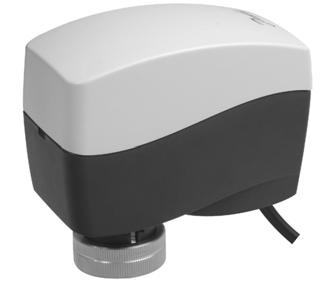

30 AMI 140 Benämning Anmärkning Effektförbrukning Spänning 1 W 24 V 082H AMI 140 Motor, 2-punkt 8 W 230 V 082H AMI 140 Kapslingsgrad: IP 42 Gångtid: 12 s/mm Slaglängd: 5,5 mm Passar AB-QM DN ,5 m kabel Kräver spänningsmatning AME och AMV för AB-QM-ventiler DN Benämning Anmärkning Gångtid Ställkraft N Storleksintervall AB-QM AME 110 NL 24 s/mm 082H Motor, 0-10 V AME 120 NL 12 s/mm 082H DN IP 42 AMV 110 NL 24 s/mm 082H Motor, 3-punkt AMV 120 NL 12 s/mm 082H ,5/15 s/ AME 435 QM Motor, 0-10 V 400 DN IP H mm AME och AMV Spänning: 24 V NovoCon för AB-QM-ventil Benämning Anmärkning Gångtid NovoCon S digital & hybrid Digitalt ställdon för BACnet MS/TP och Modbus RTU Ställkraft N Kapslingsgrad Storleksintervall AB-QM Variabel 90 DN Kapslingsgrad IP 54/ IP Z NovoCon tillbehör Benämning Anmärkning Kabellängd Digital kabel 003Z NovoCon Digital för daisy chain 1,5 m 003Z Analog 003Z Klimatregulator FEV-Z proportionalregulator som reglerar AB-QM ventil för att hålla en viss inställd rumstemperatur. Termostat med inbyggd givare. FEV-Z Benämning Utförande Kap.rör m Inställningsområde C FEV-Z Inbyggd givare G Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

31 Regulatordelar FED för sekvensstyrning av kyl- och värmekrets Självverkande regulatordel FED används i vattenburna 4-rörssystem, styr både värme- och kylkrets. FED-regulatorn har en justerbar neutralzon, som säkerställer att värme och kyla inte kan tillföras samtidigt. FED kan installeras i värmeoch kylssystem med kyltak, fan-coils och induktionsenheter. Regulatordel FED-FF har separat givare. Den separata givaren kan t ex placeras under enheten eller i tilluften. FED Benämning Utförande Kapilärrör m Inställnings- område C FED-FF Lös givare G FED-IF Inbyggd givare G FED-FF FEK för styrning av kylkrets FED-IF Den självverkande regulatordelen FEK är avsedd för 2-rörs kylkretsar. Regulatordelen installeras i rum med överskottsvärme beroende på interna eller externa värmekällor. FEK kan användas för takkyla, fan-coils och induktionsenheter. Regulatordel FEK-FF med separat givare används för styrning av 2-rörs fan-coils eller 2-rörs induktionsenheter. Den separata givaren kan t ex placeras under enheten eller i tilluften. FEK Benämning Utförande Kapilärrör m FEK-FF Lös givare 2+2 Inställningsområde C 013G FEK-IF Inbyggd givare 5 013G Ventilhus RA-C för kyl- och värmekretsar Tillsammans med Danfoss självverkande och elektroniska regulatorer är RA-C ventilerna en perfekt kombination för styrning av kyl- eller värmekretsar. RA-C ventilen har fyra förinställningar vilket säkerställer ett korrekt flöde. Ventilen är tillverkad av avzinkningshärdig mässing, avsedd för kylsystem. Samtliga tillbehör säljs i 10-pack. RA-C Benämning Anslutning Utförande Kv Kvs RA-C 15 G 3/4 A Rak 0,3-0,9 1,2 013G RA-C 20 G 1 A Rak 0,8-2,6 3,3 013G Tillbehör RA-C Benämning Anmärkning Anslutning Rördimension mm G 3/4 15 Max arbetstryck Max provtryck 013G Kompressionskoppling kopparrör G U För stål- eller Rp 3/ G bar 16 bar Rp U Packbox G Rp = Invändig gänga G = Utvändig gänga Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 31

32 Returbegränsningsventiler FJVR Reglerar automatiskt returtemperaturen från radiatorer, konvektorer, mindre golvvärmekretsar samt ventilationsanläggningar. Termostatisk returvattenventil består av regulatordel FJVR och ventilhus FJVR. Regulatordel och ventilhus beställs var för sig. FJVR Benämning Anmärkning Inställningsområde C FJVR Regulatordel L FJVR Regulatordel L FJVR Benämning Anmärkning Anslutning FJVR Ventilhus vinkel Rp 3/8 Kvs 0,27 003L FJVR Ventilhus rakt 0,27 003L FJVR Ventilhus 0,73 003L vinkel Rp 1/2 FJVR Ventilhus rakt 0,73 003L FJVR Max arbetstryck ventiler 1000 kpa Max differenstryck ventiler 100 kpa Max tilloppstemperatur: 120 C Rp = Invändig gänga FJV Termostatisk returtemperaturbegränsare för automatisk reglering av returtemperaturen i fjärrvärmesystem. FJV säkrar att returtemperaturen har sjunkit till inställd nivå innan vattnet går tillbaka till produktionsanläggningen. FJV Benämning Anslutning Kvs FJV 15 Rp 1/2 1,9 003N FJV 20 Rp 3/4 3,4 003N FJV 25 Rp 1 5,5 003N Rp = Invändig gänga FJV 15 0,63 003N G 3/4 A FJV 15 1,9 003N FJV 20 G 1 A 3,4 003N FJV 25 G 1 1/4 A 5,5 003N G = utvändig gänga FJV Max arbetstryck 1600 kpa Max differenstryck 700 kpa Max tilloppstemperatur: 130 C Inställningsområde C Tillbehör FJV utvändig gänga Benämning Anmärkning N Nippelset (löd) 20 Rödgods 003N N H Nippelset (gänga) 20 Mässing 003H H H Nippelset (svets) 20 Stål 003H H Passbit för Samson FJV 15 invändig gänga Rp 1/2 192N Rp = Invändig gänga 32 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

33 Termostatiska kylvattenventiler FJVA FJVA är en självverkande, termostatiskt styrd ventil för reglering av kylvatten och flödeskontroll baserad på temperaturändringar i returen. Ventilen används t ex för hydrauliska aggregat, och kallas vanligtvis för vattensparventilen, tack vare den utmärkta pålitligheten, väl beprövad genom decennier. FJVA Benämning Anslutning FJVA 15 Rp 1/2 FJVA 20 Rp 3/4 FJVA 25 Rp 1 Rp = Invändig gänga Inställningsområde C 0-30 Kvs Bypass (diam) 003N8210-1, N ø N8244-3, N N8245-5,5 ø 2, N FJVA Max arbetstryck ventiler 1600 kpa Max differenstryck ventiler 1000 kpa Max tilloppstemperatur: 130 C Bälgelementet används som givare Öppnar vid stigande temperatur Ventilhus i mässing By-pass i ventilen säkrar ett konstant minimiflöde Termostatiska blandningsventiler TVM-H Termostatisk blandningsventil, lämplig för pannor och golvvärmeanläggningar. Ej för tappvarmvatten, endast för värmesystem. TVM-H Benämning Dim Anslutning Inställningsområde C Kvs RSK nr TVM-H 20 G ,9 003Z TVM-H 25 G 1 1/ ,0 003Z Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 33

34 Självverkande temperaturregulator AVTA För självverkande termostatiskt styrd ventil för reglering av kylvatten. Ventilen används t ex för hydrauliska aggregat och kallas vanligtvis för vattensparventilen, tack vare den utmärkta pålitligheten. AVTA Benämning Anmärkning Anslutning Inställnings- område C AVTA 10 Givare ø 18 x 210 mm Rp 3/8 Max givartemp C Kvs N ,4 003N N AVTA Max arbetstryck ventiler 1600 kpa Max differenstryck ventiler 1000 kpa Max tilloppstemperatur: 130 C Öppnar vid stigande temperatur på givaren 2 m kapilärrör AVTA 15 Givare ø 18 x 210 mm Rp 1/ N N ,9 003N Givare ø 9,5 x 180 mm N N AVTA 20 Givare ø 18 x 210 mm Rp 3/ N N ,4 003N Givare ø 9,5 x 180 mm N N AVTA 25 Givare ø 18 x 210 mm Rp N N ,5 003N Givare ø 9,5 x 180 mm N Rp = Invändig gänga Tillbehör AVTA och AVTB Benämning Typ Anmärkning AVTA, AVTB Mässing 3/4 Längd 220 mm 003N Dykrör AVTA, AVTB Rostfritt 3/4 Längd 220 mm 003N AVTA, AVTB Rostfritt 1/2 Längd 182 mm 003N AVTB (liten givare) Mässing 1/2 Längd 182 mm 013U Monteringskonsol AVTA, AVTB - 003N Mässing H Nippelset (gänga) AVTB Mässing H Mässing H Stål H Nippelset (svets) AVTB Stål H Stål H Nippelset (löd) Kappilärrörspackbox G = utvändig gänga Rp = Invändig gänga AVTA, AVTB AVTA, AVTB Rödgods N Rödgods N Rödgods N Mässing U Mässing N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

35 Självverkande temperaturregulator AVTB För självverkande termostatiskt styrd ventil för styrning av värme. AVTB Benämning Anmärkning Anslutning AVTB 15 Givare ø 18 x 210 mm Givare ø 9,5 x 150 mm Givare ø 9,5 x 180 mm Givare ø 9,5 x 150 mm Rp 1/2 G 3/4 A Rp 1/2 Inställningsområde C Max givartemp C Kvs ,9 003N ,9 003N ,9 003N ,9 003N ,9 003N ,9 003N ,9 003N AVTB Max arbetstryck ventiler 1600 kpa Max differenstryck ventiler 1000 kpa Stänger vid stigande temperatur på givaren 2 m kapilärrör AVTB 20 AVTB 25 G = utvändig gänga Rp = Invändig gänga Givare ø 18 x 210 mm Givare ø 9,5 x 150 mm Givare ø 18 x 210 mm Givare ø 9,5 x 180 mm Givare ø 9,5 x 150 mm Givare ø 9,5 x 180 mm Givare ø 9,5 x 150 mm Givare ø 18 x 210 mm Givare ø 9,5 x 150 mm G 1 A Rp 3/4 Rp 1 G 1 1/4 A ,4 003N ,4 003N ,4 003N ,4 003N ,4 003N ,4 003N ,4 003N ,5 003N ,5 003N ,5 003N ,5 003N ,5 003N ,5 003N ,5 003N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 35

36 Temperaturregulator VG och VGF Tvåvägsventil som används för produktion av tappvarmvatten tillsammans med termostatdel AVT. VG och VGF Benämning Dim Anslutning Kvs 0,4 065B G 3/4 A 1,0 065B VG 4,0 065B VG och VGF Max tilloppstemperatur: 150 C Tryckklass: PN 25 Material ventilhus: Dim 15-25: Rödgods Dim 32-50: Segjärn GGG G 1 A 6,3 065B G 1 1/4 A 8,0 065B ,5 065B VGF 40 Fläns 16,0 065B ,0 065B G = utvändig gänga VG VGF VGS (ventil) Tvåvägstryckavlastad gängad ventil som i kombination med AVT termostatdel eller AMV(E) elektriska ställdon kan användas för temperarturreglering för ånga eller varmvatten upp till 200 C. VGS (ventil) Benämning Dim Anslutning Kvs Tryckklass Material ventilhus Max temp C 15 G 3/4 A 3,2 065B VGS 20 G 1 A 4,5 PN 25 Rödgods B G 1 1/4 A 6,3 065B G = utvändig gänga Ventil (NC) AVT/Ventil VGU och VGUF Självverkande tryckreduceringsventil utvecklad primärt för ångapplikationer med temperaturer upp till 200 C. Regulatorn är normalt öppen och stänger vid stigande tryck. VGU och VGUF Benämning Dimension Anslutning Kvs Artiklenr 15 G 3/4 A 4,0 065B AVT/VGU och VGUF Max tilloppstemperatur: 150 C Tryckklass: PN 25 VGU 20 G 1 A 6,3 065B G 1 1/4 A 8,0 065B ,5 065B VGUF 40 Fläns 20,0 065B ,0 065B G = Utvändig gänga 36 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

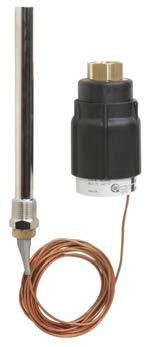

37 AVT (termostatdel) Självverkande P-regulator för temperaturreglering. I kombination med VG och VGF-ventiler används regulatorn primärt vid tappvarmvattenproduktion. Regulatorn stänger vid stigande temperatur. I kombination med ventiler VGS används AVT i ångapplikationer. Den stänger vid stigande temperatur. I kombination med NC-ventilerna VGU och VGUF används regulatorn i kylapplikationer. Då öppnar regulatorn vid stigande temperatur. AVT (termostatdel) Benämning AVT R = Konisk gänga För ventil VG DN VGF DN VGS DN Passar alla dim. Inställningsområde C Mässingsdykrör, längd ansl mm, R 1/ mm, R 3/ mm, R 3/4 Snabb Nippelset Benämning Anmärkning H Nippelset (gänga) H H H H Nippelset (svets) H H H N Nippelset (löd) N N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 37

38 Optimera funktionen i tappvarmvattensystemet MTCV med blyfri mässing Ventilens metalldelar består av blyfri mässing och ett Rg5 brons ventilhus i enlighet med reglerna i det europeiska dricksvattendirektivet. Den blyfria mässingen är ett steg mot att förbättra kvaliteten på dricksvattnet och uppfyller kraven på hållbarhet. MTCV uppfyller individuella behov Grundversionen (A) - ger en termisk balanseringsfunktion inom temperaturområdet C. För system, där det krävs periodisk termisk desinfektion, kan den grundläggande ventilen enkelt uppgraderas med följande moduler: En automatisk (självverkande) termisk desinfektionsmodul - version (B). Denna modul innefattar ett termoelement som öppnar ventilen till ett förinställt desinfektionsflöde när vattentemperaturen stiger över 65 C. Dessutom har den en säkerhetsfunktion som stänger flödet helt och hållet när vattentemperaturen överskrider 75 C. En elektroniskt styrd automatisk desinfektionsmodul - version (C). Denna ventil är uppgraderad med termoställdon och temperaturgivare, som är anslutna till en CCR2 elektronisk styrenhet. CCR2 övervakar kontinuerligt varmvattensystemet för att ge full kontroll över desinfektionsprocessen i varje stam. Varaktigheten och temperaturen av desinfektionsprocessen kan programmeras för att tillgodose dina behov: Desinfektionstemperatur från 54 upp till 78 C Desinfektionstid från 2 upp till 450 minuter För att desinfektera systemet är enbart moduler inte tillräckligt. Vattnet i systemet måste först bli uppvärmt till en desinfektionstemperatur och bevara denna temperatur under en viss tidsperiod. Modulerna är förberedda för uppgradering under driftsförhållanden - utan att stänga av vattnet. 38 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

39 Självverkande temperaturregulator MTCV för VVC Benämning MTCV Rp = Invändig gänga MTCV Anslutning Inställningsområde C Energibesparingar Vattenbesparingar Förbättrad komfort Förhindrar tillväxt av legionella Produkten går att uppgradera under drift Max arb. tryck kpa Max temp C Kvs 1,5 003Z Rp 1/2 Rp 3/ ,8 003Z Tillbehör MTCV Benämning Anmärkning Termostat desinfektion för version B DN 15/20 003Z Termometer med adapter DN 15 / DN Z Dykrör för ESMB DN 15 / DN Z Adapter för termomotor - 003Z CCR 2 Regulator för legionellasanering 003Z Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 39

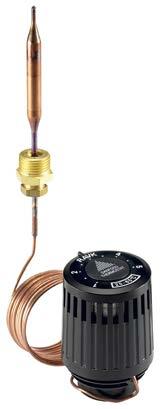

40 Självverkande regulatorer för temperaturreglering RAVK, RAVI, FTC Självverkande termostatdelar som kombineras med 2-vägsventilerna RAV/8, VMT-/8 och VMA, eller med 3-vägsventilerna VMV15/VMV20 och KOVM. RAVI används primärt till temperaturreglering av små varmvattenberedare. RAVK och RAVI Benämning Anmärkning Inställningsområde C Max givartemperatur C Kappilärrörslängd m ,5 013U RAVK Separat givare ,0 013U RAVI ,5 013U RAVK RAVI Tillbehör Benämning Anmärkning Dykrör, Rostfritt, R 1/2, längd 182 mm 003N RAVI, RAVK Dykrör, Mässing, R 1/2, längd 182 mm 013U Dykrör, Rostfritt, R 1/2, längd 112 mm Dykrör, Mässing, R 1/2, längd 112 mm FTC Benämning FTC Anmärkning Separat anliggningsgivare till RA-N och RA-C-ventiler Inställningsområde C Max givartemperatur C Max omgivningstemperatur C Kappilärrörslängd m G , G Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

41 Flödesstyrd temperaturregulator AVTQ och IHPT Självverkande termostatisk ventil som reglerar tappvarmvattnet och använder flödeskompensering. Regulatorn används för momentan tappvarmvattenproduktion i första hand tillsammans med plattvärmeväxlare. Impulsledningar (2 st) ingår ej i AVTQ. AVTQ Benämning Anmärkning Anslutning Inställnings- område C Tomgångtemperatur 40 C AVTQ 15 G 3/4 A Tomgångstemperatur 35 C AVTQ 20 G = Utvändig gänga Kvs 003L ,6 Exkl. styrventil. Säljes i 4-pack. 003L L G 1 A 3,2 Exkl. styrventil. Säljes i 4-pack. 003L Tillbehör AVTQ Benämning Anmärkning Bussning För utbyte av gamla AVTQ (003L7020) till nya AVTQ 15 (003L7015) 192N Bussning För utbyte av gamla AVTQ (003L3006) till nya AVTQ 15 (003L7015) 192N Impuledning 1,0 m (2 st erfordras) 003H Nippelset (gänga) 003H Nippelset (svets) AVTQ 15 (mässing, stål och rödgods) 003H Nippelset (löd) 003N Nippelset (gänga) 003H Nippelset (svets) AVTQ 20 + styrventil (mässing, stål och rödgods) 003H Nippelset (löd) 003N Givardel med packbox 003L Reservdelar Packbox till membranhus 003L AVTQ Styrventil exkl klämringsförband 003L Komplett givarpackbox 003L IHPT Benämning Anmärkning Anslutning Inställnings- område C - IHPT DN15 G = Utvändig gänga Kvs 2,4 003L ,0 003L G 3/4 A Dämpad 2,4 003L Dämpad 3,0 003L Tillbehör IHPT Benämning Anmärkning Nippel för givarens packbox 013U IHPT Termostat med standardgivare 003L Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 41

42 42 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

43 Differenstrycksregulatorer ASV-PV och tillbehör ASV-PV är en balanseringsventil som håller konstant differenstryck över stammen. ASV-PV kan ställas in för att hålla differenstrycket mellan 5 kpa och 25 kpa. Vid leverans är den inställd på 10 kpa. ASV-PV är konstruerad för montering i returen. Den har avstängning och avtappning. ASV-PV Benämning Anslutning, ventil Kvs ASV-PV 15 Rp 1/2 1,6 003Z ASV-PV 20 Rp 3/4 2,5 003Z ASV-PV 25 Rp 1 4,0 003Z ASV-PV 32 Rp 1 1/4 6,3 003Z ASV-PV 40 Rp 1 1/2 10,0 003Z ASV-PV 50 Rp 2 20,0 003Z ASV-PV Differenstrycksregulator invändig gänga Anslutning impulsledning Rp 1/16 Inställningsområde kpa 5-25 Max temperatur tillopp: 120 C Max tryck arb/diff kpa: 1600/250 Leveransinställd på 10 kpa differenstryck Levereras med impulsledning Levereras med EPP-isolering Rp = Invändig gänga G = Utvändig gänga Partnerventil ASV-BD för ASV-PV ASV-BD är en partnerventil för ASV-P och ASV-PV som monteras i framledningen och har en anslutning för imupulsledningen till ASV-P och ASV-PV. ASV-BD erbjuder hög flexibilitet som gör den till den perfekta partnerventilen till ASV-P och ASV-PV. ASV-BD Benämning Anslutning, ventil Kvs ASV-BD 15 Rp 1/2 3,0 003Z ASV-BD 20 Rp 3/4 6,0 003Z ASV-BD 25 Rp 1 9,5 003Z ASV-BD 32 Rp 1 1/4 18,0 003Z ASV-BD 40 Rp 1 1/2 26,0 003Z ASV-BD 50 Rp 2 40,0 003Z ASV-BD Partnerventil med injustering, mätnipplar och avstängning, invändig gänga Flyttbar mätpunkt, utanför eller insida stam Höga Kv-värden Perfekt avstängning med inbyggd kulventil Numrerisk förinställningsskala och enkel inställning Möjlighet till avtappning Rp = Invändig gänga Tillbehör Benämning Anmärkning Anslutningsnippel G 1/16 - Rp 1/4 003L Impulsledning Längd 1,5 m 003L Impulsledning Längd 5 m 003L O-ring för impulsledning 10 st/förpackning 003L Propp + O-ring för impulsledning 10 st/förpackning 003L Mätstuts 3/4 003L Spolverktyg - 003Z Rp = Invändig gänga G = Utvändig gänga Mätstuts Spolverktyg Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 43

44 Differenstrycksregulatorer ASV-P/PV och tillbehör ASV-P är en balanseringsventil som håller differenstrycket över stammen konstant på 10 kpa. ASV-P är konstruerad för att sitta i returen. Den har avstängning och avtappning. ASV-PV är en balanseringsventil som håller konstant differenstryck över stammen. ASV-PV är konstruerad för montering i returen. Differenstrycket är steglöst ställbart. Den har avstängning och avtappning. ASV-P ASV-P Benämning Anslutning, ventil Kvs ASV-P 15 Rp 1/2 1,6 003L ASV-P 20 Rp 3/4 2,5 003L ASV-P 25 Rp 1 4,0 003L ASV-P 32 Rp 1 1/4 6,3 003L ASV-P 40 Rp 1 1/2 10,0 003L Rp = Invändig gänga G = Utvändig gänga Differenstrycksregulator invändig gänga Anslutning impulsledning Rp 1/16 Inställningsområde kpa 10 fast Max tilloppstemperatur: 120 C Max tryck arb/diff kpa: 1600/150 ASV-PV+ Benämning Anslutning, ventil Kvs ASV-PV+ 15 Rp 1/2 1,6 003Z ASV-PV+ 20 Rp 3/4 2,5 003Z ASV-PV+ 25 Rp 1 4,0 003Z ASV-PV+ 32 Rp 1 1/4 6,3 003Z ASV-PV+ 40 Rp 1 1/2 10,0 003Z ASV-PV+ 50 Rp 2 20,0 003Z ASV-PV+ Differenstrycksregulator invändig gänga Anslutning impulsledning Rp 1/16 Inställningsområde kpa Max tilloppstemperatur: 120 C Max tryck arb/diff kpa: 1600/250 Leveransinställd på 30 kpa differenstryck Rp = Invändig gänga ASV-PV Benämning Anslutning, ventil Inställningsområde, kpa/leveransinställning 20-40/30 Kvs ASV-PV Z ASV-PV 50 G 2 1/ /60 20,0 003Z ASV-PV /80 003Z ASV-PV 65 30,0 003Z ASV-PV /30 48,0 003Z ASV-PV ,0 003Z ASV-PV 65 30,0 003Z ASV-PV 80 Fläns 35-75/60 48,0 003Z ASV-PV ,0 003Z ASV-PV 65 30,0 003Z ASV-PV /80 48,0 003Z ASV-PV ,0 003Z ASV-PV Differenstrycksregulator invändig gänga Anslutning impulsledning Rp 1/16 Max tilloppstemperatur: 120 C Max tryck arb/diff kpa: 1600/250 Levereras med impulsledning och adapter för MSV-F2 G = Utvändig gänga 44 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

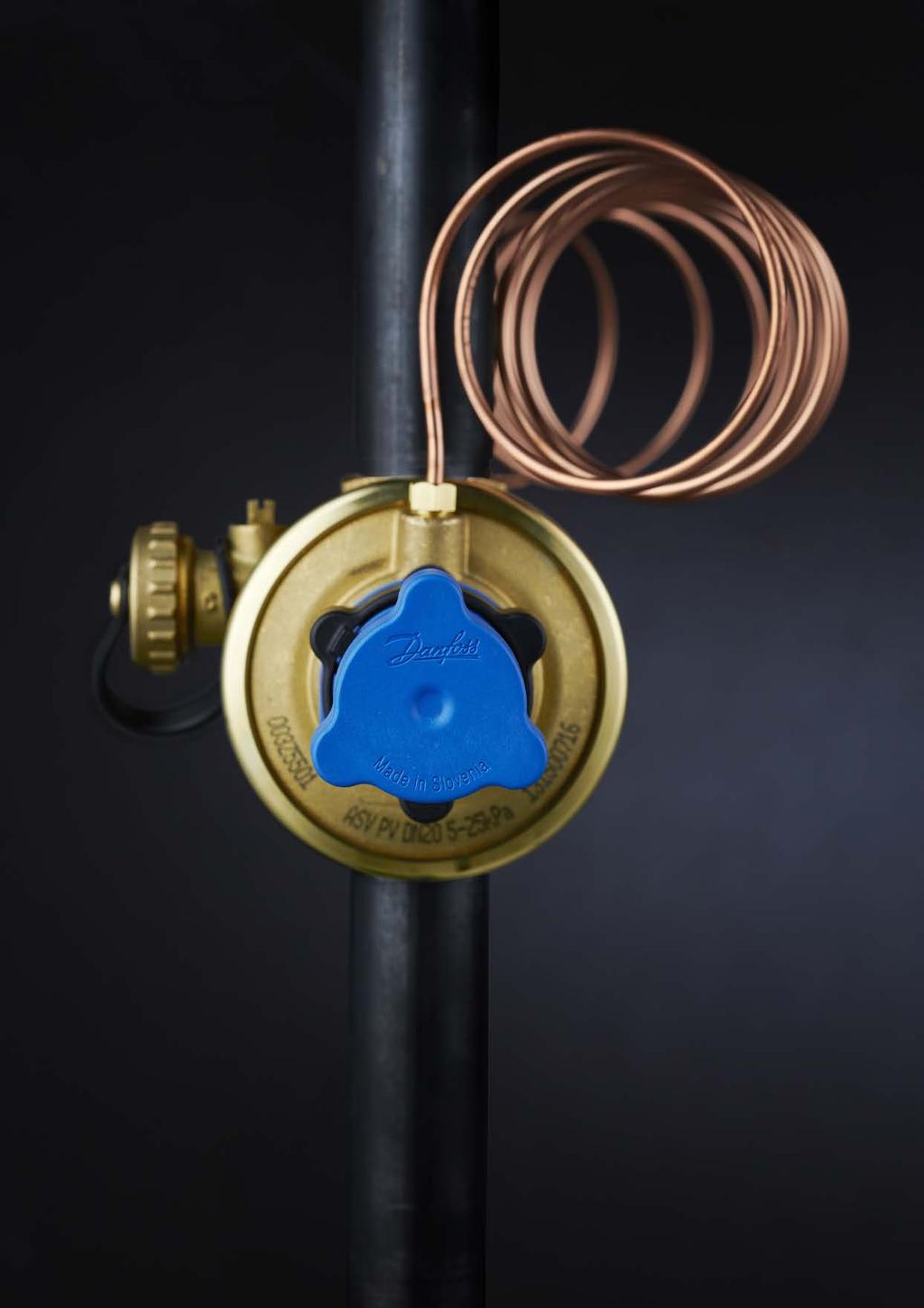

45 Designa moderna värmesystem med Danfoss ASV-PV och ASV-BD Även om design, installation och drift av värmesystem i flerfamiljshus inte verkar vara utmanande aktiviteter har cirka 80% av de europeiska byggnaderna för närvarande ett ineffektivt värmesystem. Hur går det ihop? De flesta av dessa byggnader har något gemensamt: Värmesystemets hydroniska balans är dålig eller inte alls etablerad. Manuell balansering av dessa värmesystem har i många år varit marknadsstandard. Men har det visat sig vara framgångsrikt? Moderna värmesystem är hydroniskt balanserade med automatiska balanseringsventiler. Detta kan spara upp till 20% energi! Det finns kanske hundratals byggnader i din region, är det inte värt att titta på? För korrekt hydronisk balansering av 2-rörsuppvärmningssystem finns det fyra saker du behöver veta. Genom att ha dessa i åtanke när du utformar värmesystem för ett nybygge eller en flerfamiljbyggnadsbyggnad kan du förenkla projektet och det kan leda till ett bättre resultat samtidigt. Här är vad du behöver veta: 1. Obalanserade eller dåligt balanserade värmesystem resulterar i att de boende klagar, framför allt om ojämn värmefördelning, buller och höga energikostnader rörsvärmesystem är dynamiska och inte statiska. Förhållandena förändras ständigt, till exempel på grund av förändrade utetemperaturer, inom värmeproduktion, öppning och stängning av radiatorventiler. Detta resulterar i så kallade partiella belastningsförhållanden. 3. Förändringsförhållandena orsakar ett variabelt flöde genom systemet, vilket i sin tur orsakar tryckfluktuationer i systemet. 4. Tryckvariationer är grunden för de flesta klagomålen. För att skapa 2-rörsuppvärmningssystem som fungerar felfritt är det väldigt viktigt att förhindra tryckfluktuationer under partiella belastningsförhållanden. För att verkligen lösa de hydroniska utmaningarna krävs en automatisk balanseringslösning med differentialtryckskontroll. Skanna för att komma till en miniserie om fem avsnitt om Danfoss automatiska balanseringsventiler på Youtube. Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 45

46 Differenstrycksregulator AB-PM och AB-PM HP Självverkande differenstrycksregulator för horisontella 2-rörs radiator- och golvvärmesystem. AB-PM har tre funktioner i en - differenstrycksregulator, maxsflödesbegränsning och zonavstängning. AB-PM Benämning AB-PM AB-PM HP Benämning AB-PM HP Anslutning Maxflöde (l/h) DN Z DN Z DN Z DN Z DN Z Anslutning Maxflöde (l/h) DN Z DN Z DN Z DN Z DN Z AB-PM Minsta tillgängliga tryck kpa: 18 Max differenstryck kpa: 400 Linjär ventilkarakteristik Avsedd för horisontella radiator- och golvvärmesystem AB-PM HP Minsta tillgängliga tryck kpa: 28 Max differenstryck kpa: 400 Linjär ventilkarakteristik Avsedd för golvvärmesystem Tillbehör AB-PM Benämning Dim Anmärkning Låsring - Mässing (5st) 003Z Impulsrör 1,5 m R 1/16 003L Övergångsnippel - G 1/16 - R 3/8 003L DN 10 R 3/8 003Z DN15 R 1/2 003Z Gängnippel (1st) DN 20 R 3/4 003Z DN 25 R 1 003Z DN 32 R 1 1/4 003Z DN15-003Z Svetsnippel (1 st) DN20-003Z DN25-003Z DN32-003Z R = Konisk gänga G = Invändig gänga 46 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

47 Manuell reglerventil LENO MSV-BD LENO MSV-BD är en kombinerad förinställnings- och avstängningsventil. LENO MSV-BD Benämning Dim Anslutning Kvs DN 15 LF Rp 1/2 2,5 003Z DN 15 Rp 1/2 3,0 003Z MSV-BD Invändig gänga Rp = Invändig gänga DN 20 Rp 3/4 6,6 003Z DN 25 Rp 1 9,5 003Z DN 32 Rp 1 1/4 18,0 003Z DN 40 Rp 1 1/2 26,0 003Z DN 50 Rp 2 40,0 003Z MSV-BD Tryckklass: PN 20 Avtagbar ratt för enkel montering 360 roterande mätuttag för enkel mätning och avtappning Numerisk förinställningsskala och synlig ur flera vinklar Enkel låsning av förinställning Avtappning/påfyllning möjlig på båda sidor om ventilen Färgindikator för öppen/stängd Montage direkt mot rörböj är tillåten, då mätsträckan är rak inne i ventilen MSV-BD Utvändig gänga G = Utvändig gänga DN 15 LF G 3/4 A 2,5 003Z DN 15 G 3/4 A 3,0 003Z DN 20 G 1 A 6,6 003Z Invändig gänga Utvändig gänga Tillbehör LENO MSV-BD Benämning Standard mätnipplar, 2st 003Z Långa mätnipplar, 2st 003Z Ratt 003Z Dräneringsventil 1/2 003Z Dräneringsventil 3/4 003Z ID-etiketter och band, 10st 003Z Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 47

48 MSV-F2 MSV-F2-ventilerna är manuellt förinställda ventiler. De används för att styra flödet i system för vattenburen värme och kyla. MSV-F2, PN16 Benämning MSV-F2 Dim Kvs DN 15 3,1 003Z DN 20 6,3 003Z DN 25 9,0 003Z DN 32 15,5 003Z DN 40 32,3 003Z DN 50 53,8 003Z DN 65 93,4 003Z DN ,3 003Z DN ,0 003Z DN ,4 003Z DN ,8 003Z DN ,6 003Z DN ,3 003Z DN ,2 003Z DN ,1 003Z DN ,6 003Z MSV-F2 Tryckklass: PN 16 Numerisk förinställningsskala Låsbar förinställning Fri från asbest Maxmediatemperatur: C Max tryckfall: 1.5 bar MSV-F2, PN25 Benämning MSV-F2 Dim Kvs DN 15 3,1 003Z DN 20 6,3 003Z DN 25 9,0 003Z DN 32 15,5 003Z DN 40 32,3 003Z DN 50 53,8 003Z DN 65 93,4 003Z DN ,3 003Z DN ,0 003Z DN ,4 003Z DN ,8 003Z DN ,6 003Z DN ,3 003Z DN ,2 003Z DN ,1 003Z DN ,6 003Z MSV-F2 Tryckklass: PN 25 Numerisk förinställningsskala Låsbar förinställning Fri från asbest Maxmediatemperatur: C Max tryckfall: 2.0 bar Tillbehör MSV-F2 Benämning Rectus-nippel, 2st 003Z Nålnippel, 2st 003Z Förlängning av mätnippel 45 mm, 2 st 003Z Förlängda mätnipplar, kan monteras under tryck, 2 st 003Z Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

49 Differenstrycksregulatorer AFP/VFG 2 AFP och VFG är en differenstrycksregulator som i kombination passar för stora anläggningar. Det finns fem olika tryckområden. Impulsledning beställs separat. Beställningsexempel: AFP/VFG2 dim kpa 1 x 065B x 003G x 003G1391 Ventil Benämning VFG 2 Dim Kvs 15 4,0 065B ,3 065B ,0 065B ,0 065B ,0 065B ,0 065B ,0 065B ,0 065B ,0 065B ,0 065B ,0 065B ,0 065B ,0 065B VFG 2 Flänsanslutning Maxtemperatur 150 C Tryckklass PN 16 Material ventilhus: Segjärn GGG 40.3 Regulatordel Benämning AFP-9 AFP Inställningsområde kpa G G G G G Tillbehör Benämning Anmärkning Impulsledning Längd 1,5 m (två st behövs) 003G Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 49

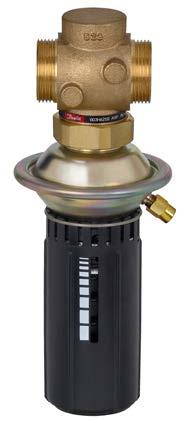

50 Differenstrycksregulator AVP Självverkande differenstrycksregulatorer som stänger vid stigande diffrenstryck. Primär användning i värme- och fjärrvärmesystem. För montering i returledning. Impulsledning beställs separat. Finns i tryckklasserna PN 16 och 25. Se tabellerna för ventilplacering och tryckklass. AVP, PN 16 - Montering i returledning Benämning Typ Anslutning AVP Inställningsområde kpa Kvs 1,6 003H G 3/4 A 15 G 3/4 A 2,5 003H G 3/4 A 4,0 003H G 1 A 6,3 003H G 1 1/4 A 8,0 003H G 1 3/4 A 10,0 003H G 3/4 A 1,6 003H G 3/4 A 2,5 003H G 3/4 A 4,0 003H G 1 A 6,3 003H G 1 1/4 A 8,0 003H G 1 3/4 A 10,0 003H G 3/4 A 1,6 003H G 3/4 A 2,5 003H G 3/4 A 4,0 003H G 1 A 6,3 003H G 1 1/4 A 8,0 003H G 1 3/4 A 10,0 003H AVP För montering i returledning Max tilloppstemperatur: 140 C Max arbetstryck 1600 kpa Max differenstryck 1200 kpa Tryckklass: PN 16 G = Utvändig gänga Tillbehör Benämning Anmärkning Impulsledning inkl nippel 1,0 m 003H H Nippelset (gänga) H H H H Nippelset (svets) H H H N Nippelset (löd) N N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

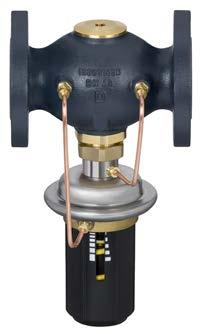

51 Differenstrycksregulator AVP Självverkande differenstrycksregulatorer som stänger vid stigande diffrenstryck. Primär användning i värme- och fjärrvärmesystem. För montering i returledning. Impulsledning beställs separat. Finns i tryckklasserna PN 16 och 25. Se tabellerna för ventilplacering och tryckklass. PN 25 - Montering i returledning Benämning Dim Anslutning AVP Inställningsområde kpa Kvs Material ventilhus ,6 003H ,6 003H G 3/4 A ,0 003H Rödgods ,0 003H ,5 003H ,5 003H G 1 A ,3 003H ,3 003H ,0 003H G 1 1/4 A ,0 003H ,0 003H ,0 003H ,3 003H ,3 003H ,0 003H ,0 003H Fläns Segjärn ,5 003H ,5 003H ,0 003H ,0 003H ,0 003H ,0 003H AVP För montering i returledning Max tilloppstemperatur: 150 C Tryckklass: PN 25 G = Utvändig gänga Tillbehör Benämning Anmärkning Fläns för dim 15 Par 003H Impulsrör inkl nippel 1 m 003H H Nippelset (gänga) H H H H Nippelset (svets) H H H N Nippelset (löd) N N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 51

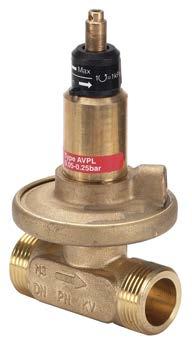

52 Differenstrycksregulatorer AVPL Självverkande differenstrycksregulatorer för primärsidan i fjärrvärmecentraler i mindre system. AVPL Benämning Typ Anslutning Inställningsområde kpa AVPL 15 1) G 3/4 A ) 1,5 m impulsledning (G 1/16 och nippelset G 1/16 - R 3/8 ingår) Kvs 1,0 003L ,6 003L AVPL Max tilloppstemperatur: 120 C Max arbetstryck 1000 kpa Max differenstryck 450 kpa G = Utvändig gänga Tillbehör Benämning Anmärkning Anslutningsnippel, AVPL G 1/16 x 3/8 003L Impulsledning, AVPL Längd 1,5 m 003L O-ring för impulsledning, AVPL 10 st/förpackning 003L Propp + o-ring för impulsledning, AVPL 10 st/förpackning 003L H Nippelset (gänga) H H H H Nippelset (svets) H H H N Nippelset (löd) N N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

53 Överströmningsventiler AVDO och AVDA AVDO är en ventil med invändig gänga på inlopps- och utloppssidan, finns i utförande rak och vinkel. AVDA är en självverkande överströmningsregulator för kyl- och värmesystem. AVDO Benämning Anmärkning Anslutning Kvs Artiklenr AVDO 15 Vinkel Rp 1/2 2,0 003L AVDO 20 invändig Rp 3/4 3,0 003L AVDO 25 gänga Rp 1 5,0 003L AVDO 15 Vinkel inv/utv Rp 1/2 2,0 003L AVDO 20 gänga inkl Rp 3/4 3,0 003L AVDO 25 nippel o mutter Rp 1 5,0 003L AVDO 15 G 3/4 A 2,0 003L AVDO 20 Rak utvändig gänga G 1 A 3,0 003L AVDO 25 G 1 1/4 A 5,0 003L AVDO 15 Rak inv/utv Rp 1/2 2,0 003L AVDO 20 gänga inkl Rp 3/4 3,0 003L AVDO 25 nippel o mutter Rp 1 5,0 003L AVDO Max tilloppstemperatur: 120 C Max arbetstryck 1000 kpa Max differenstryck 50 kpa Inställningsområde kpa: 5-50 AVDA Benämning Anmärkning Anslutning Kvs Artiklenr AVDA 15 Rp 1/2 1,9 003N AVDA 20 Överströmningsventil Rp 3/4 3,4 003N AVDA 25 Rp 1 5,5 003N Rp = Invändig gänga G = Utvändig gänga AVDA Max tilloppstemperatur: 130 C Max arbetstryck 1000 kpa Max differenstryck 700 kpa Inställningsområde kpa: Anslutning impulsledning 1/4 flare. Levereras med impulsledningar, 1st 0,5 m och 1 st 1,5 m. Tillbehör AVDO, AVDA, AVD och AVDS Benämning Typ Anmärkning 15 x 1 013G AVDO x 1 013G Kompressionskoppling 18 x 1 013U AVDO x 1 013U AVDO x 1 013U AVDO, AVDA, AVD och AVDS Kompressionskopplingar för anslutning av Danfoss-ventiler med stål- och kopparrör. Säljs i 10-pack. Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 53

54 Överströmningsregulator AVPA Självverkande överströmningsventil för differenstryck primärt avsedd för fjärrvärme. Ventilen är normalt stängd och öppnar vid stigande differenstryck. Önskat öppningstryck ställs in med ett cylindriskt vred. AVPA Benämning Dimension Anslutning AVPA Rp = Invändig gänga G = Utvändig gänga 15 G 3/4 A 20 G 1 A 25 G 1 1/4 A Fläns Inställningsområde kpa Kvs Artiklenr ,0 003H ,0 003H ,3 003H ,3 003H ,0 003H ,0 003H ,5 003H ,5 003H ,0 003H ,0 003H ,0 003H ,0 003H AVPA Max tilloppstemperatur: 150 C Tryckklass: PN 25 Impulsledning ingår Material ventilhus: Dim 15-25: Rödgods Dim 32-50: Segjärn GGG 40.3 Tillbehör AVPA Benämning Anmärkning Dimension H Fläns Par H H H Nippelset (gänga) H H H H Nippelset (svets) H H H N Nippelset (löd) N N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

55 Tryckavlastningsregulatorer AVA En självverkande tryckavlastningsregulator primärt för användning i fjärrvärmesystem. Regulatorn öppnar vid stigande tryck. Den består av en reglerventil, en aktuator med ett reglermembran och en inställningsfjäder. Membranet har vattentrycket, via ett impulsrör, på ena sidan och atmosfärstryck på den andra sidan. AVA Benämning Dimension Anslutning Inställningsområde kpa 15 G 3/4 A AVA Kvs Artiklenr 003H6614-4, H G 1 A H6615-6, H G 1 1/4 A H6616-8, H H , H H Fläns 16, H H , H AVA Max tilloppstemperatur: 150 C Tryckklass: PN 25 G = Utvändig gänga AVD - för vatten Självverkande tryckreduceringsventil för användning i fjärrvärmesystem. Ventilen är normalt öppen och går mot stängt läge vid stigande tryck. AVD Benämning Dimension Anslutning 15 G 3/4 A 20 G 1 A 25 G 1 1/4 A AVD Fläns 50 G = Utvändig gänga Inställningsområde kpa Kvs Artiklenr 003H6644-4, H H6645-6, H H6646-8, H H , H H , H H , H AVD Max tilloppstemperatur: 150 C Tryckklass: PN 25 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 55

56 AVDS - för ånga Självverkande tryckreduceringsventil utvecklad primärt för ångapplikationer med temperaturer upp till 200 C. Regulatorn är normalt öppen och stänger vid stigande tryck. AVDS Benämning Dimension Anslutning 15 G 3/4 A AVDS 20 G 1 A 25 G 1 1/4 A G = Utvändig gänga Inställningsområde kpa Kvs Artiklenr 003H6665-1, H H6666-1, H H6667-3, H H6668-4, H H6669-6, H AVDS Max tilloppstemperatur: 150 C Tryckklass: PN 25 Tillbehör AVDO, AVDA, AVD och AVDS Benämning Typ Anmärkning 15 x 1 013G AVDO G x 1 Kompressionskoppling 013U AVDO x 1 013U AVDO x 1 013U AVDO, AVDA, AVD och AVDS Kompressionskopplingar för anslutning av Danfoss-ventiler med stål- och kopparrör. Säljs i 10-pack. 56 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

57 ECL Comfort 110 Elektronisk regulator Danfoss ECL Comfort 110 är en regulator för reglering av en krets för såväl fjärrvärme som pannor. Den har ett användarvänligt gränssnitt. ECL Comfort 110 kan användas som väderkompensator med utegivare eller som en rumsregulator med en rumsgivare ESM-10. Det är också möjligt att använda ECL Comfort 110 som en konstanthållningsregulator för tappvarmvatten. Kan sammankopplas med Danfoss Link via DLG gateway. Reglercentral ECL Comfort 110 Benämning Spänning Anmärkning ECL 110 Hur man identifierar systemtyp 230 V 24 V Utan tidsprogram 087B Med tidsprogram 087B Anpassa regulator ECL Comfort 110 Utan tidsprogram 087B När du kör igång regulatorn första gången kommer den att be dig att välja språk (förval är engelska). Med tidsprogram 087B Välj ditt språk. Acceptera och gå till nästa meny. När du valt språk kommer regulatorn att fråga dig om datum och tid. Ställ in dag (dd), månad (mm), år (yy), timme (hh) och minut (mm). Ändra värden. Värmesystem 2: Värmekrets med panna Acceptera vald tid och dag. När du valt språk och datum och tid är inställt, kommer regulatorn att fråga dig om applikation. Tillbehör (ECL Comfort 110) Välj applikationstyp. Benämning Anmärkning 2 sekunder Starta vald applikation. Instruktionsbok för ECL 110 Applikation 130 (värme) 087B Gå till avsnittet Underhåll för övriga inställningar i din regulator. Applikation 116 (konstantreglering) 087B ECA 99, Transformator V ~ 36 VA 087B ECA 110, Tidsprogrammodul ECL B DLG, Gateway Gateway för sammankoppling av ECL 110 med Danfoss Link CC 087H Villapaket Reglercentral ECL Comfort 110 Villapaketet innehåller: Regulator (ECL Comfort 110 med tidsprogram), reglermotor (AMB162), utegivare inkl kabel (ESMT) och framledningsgivare (ESM-11). Villapaket Benämning Spänning Anmärkning 24 V Inkl. transformator. Med tidsprogram. 087B ECL V Exkl. transformator. Med tidsprogram. 087B Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 57

58 ECL Comfort 310 Elektronisk regulator Danfoss ECL Comfort 310 är en regulator för reglering av upp till tre kretsar. Lämplig för applikationer så som fjärrvärme, ventilation, pannor och kyla. Applikationen bestäms av färdiga applikationsnycklar (köpes separat) vilket medför enkel konfiguration av ditt system. Regulatorn är uppkopplingsbar mot internet via vår portallösning (ECL portalen: ecl.portal.danfoss.se). När regulatorn är uppkopplad mot portalen styr du den enkelt via datorn eller mobilen. Danfoss ECL 310 är också uppkopplingsbar mot andra överordnade system via TCP/MODBUS eller RS485 Modbus. Reglercentral ECL Comfort 310 Benämning Spänning Anmärkning 230 V Med kommunikation + 3,5 kretsar 087H ECL V Med kommunikation + 3,5 kretsar 087H Bottenplatta H ECL-nyckel 310 Typ Funktion A266 En värmekrets + tappvarmvatten 087H A260 Två värmekretsar 087H A230 Värmekrets eller kylkrets 087H A368 Värmekrets + tvillingpump 087H A361 Två värmekrets + tvillingpump 087H A231 Tvillingpumpstyrning 087H A237 Två kretsar + lagringstank mm 087H A247 Två kretsar + lagringstank 087H A367 Två kretsar + lagringstank mm 087H A217 Avancerad tempreglering + laddsystem 087H A376 Används för 2 värme + tappvarmvatten, A376.3 med 0-10 V styrning 087H A214 Konstant värme/kyla i ventilationen 087H A390 Används för 3 värmekretsar 087H Tillbehör (ECL Comfort 310) Typ Benämning Anmärkning ECA 30 Fjärrkontrollenhet Med inbyggd tempgivare 087H ECA 31 Fjärrkontrollenhet Med inbyggd temp- och fuktgivare 087H ECA 30/31 Kopplingsplint För montering i panelfront 087H ECA 32 Expansionsmodul För ECL H Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 Skanna för att komma till ECL-portalen eller läs mer på ecl.portal.danfoss.se

59 Temperaturgivare ESM Temperaturgivare Pt ESM Benämning Anmärkning Kapslingsgrad Artiklenr ESMT Utegivare IP N ESM-10 Rumsgivare IP B ESM-11 Anliggninsgivare IP B ESMB Universalgivare IP B ESMC Anliggningsgivare IP N mm rostfritt stål 087B ESMU 250 mm rostfritt stål 087B IP 41 Dykrörsgivare 100 mm koppar 087B mm koppar 087B Tillbehör Benämning Anmärkning Rostfritt 100 mm för ESMU 100 mm (087B1180) 087B Dykrör Rostfritt 250 mm för ESMU 250 mm (087B1181) 087B Rostfritt 100 mm för ESMB 100 mm (087B1184) 087B Rostfritt 250 mm för ESMB 250 mm (087B1184) 087B Kontaktpasta 5 g, minsta köp 10 st 041E Elektromekaniska rumstermostater RMT Ett program med elektromekaniska termostater för användning i både 24V och 230V system. Samtliga med inbyggd givare. RMT RMT Benämning Nattsänkning Termometer Spänning V Artiklenr RMT 230 Nej Nej 230/ N RMT 230T Ja Ja 230/ N RMT 24 Nej Nej N RMT 24T Ja Ja N För golvvärmesystem Temperaturområde: 8-30 C Parallell accelerator Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 59

60 Ventilmotorer, 3-punkt (öka/minska) AMB, AMV AMB är en vridande motor 90 och AMV är en tryckande motor. AMB Benämning Anmärkning Gångtid Moment/ ställkraft Nm AMB 162 Motor 120 s 5 Spänning AC 24 V 082H V 082H För ESBE VRG-ventil H AMB Kapslingsgrad IP40 Montagesats För ESBE-ventil och HFE H För HRB och HRE H AMV Benämning Anmärkning Gångtid AMV 10 AMV 13 AMV 20 AMV 23 AMV 25 AMV 30 AMV 33 Motor Motor. Med fjäderåtergång Med fjäderåtergång 0,5 s/mm. Motor Motor. Med fjäderåtergång 0,5 s/mm. Motor Motor. Med fjäderåtergång Med fjäderåtergång 0,5 s/mm. Moment/ ställkraft Nm 14 s/mm s/mm s/mm s/mm 450 AMV 35 Motor 600 AMV 150 Ventilmotor. Lyfthöjd 5 mm. 24 s/mm 250 AMV 435 Tillbehör AMV 435 Motor. Lyfthöjd 20 mm. Ventiladapter för äldre ventil med stor hals. 7,5/15 s/ mm 400 Spänning AC 24 V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082G V 082H V 082H Z AMV Kapslingsgrad IP54 Motorer med snabb gångtid är lämpliga för tappvarmvattenstyrning AMV 130 AMV 140 AMV 130H Motor 24 s/mm 12 s/mm 24 s/mm V 082H V 082H V 082H V 082H V 082H V 082H AMV 130/140 Kapslingsgrad IP42 H = Handmanöver AMV 140H 12 s/mm 24 V 082H V 082H AMV 55 8 s/mm H V AMV 56 4 s/mm H Motor AMV 55 8 s/mm H V AMV 56 4 s/mm H AMV 55/56 Kapslingsgrad IP54 60 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

61 Ventilmotorer, 0-10 V (modulerande) AME AME Benämning Anmärkning Gångtid Moment/ ställkraft Nm AME 10 Motor 14 s/mm G AME 13 Motor. Med fjäderåtergång Med fjäderåtergång 0,5 s/mm G AME 20 Motor G AME 23 Motor. Med fjäderåtergång 15 s/mm Med fjäderåtergång 0,5 s/mm G AME 25 Motor 11 s/mm G AME 30 Motor G AME 33 Motor. Med fjäderåtergång Med fjäderåtergång 0,5 s/mm. 3 s/mm G AME 35 Motor G AME Kapslingsgrad IP54 24 V AC Motorer med snabb gångtid är lämpliga för tappvarmvattenstyrning AME 435 Motor, lyfthöjd 20 mm 7,5/15 s/ mm H AME 435 Tillbehör AME 435 Ventiladapter för äldre ventil med stor ventilhals (DN15-50) Z Kapslingsgrad IP54 24 V AC/DC Passar till nya ventilen VRG/VRB/VF/VL AME s/mm 082H Motor AME s/mm 082H AME 130H 24 s/mm 082H Motor, H=Handmanöver AME 140H 12 s/mm 082H AME 130/140 Kapslingsgrad IP42 24 V AC H = Handmanöver AME 55 8 s/mm H AME 56 4 s/mm H Motor AME 85 8 s/mm 082G AME 86 3 s/mm 082G AME 55/56/85/86 Kapslingsgrad IP54 24 V Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 61

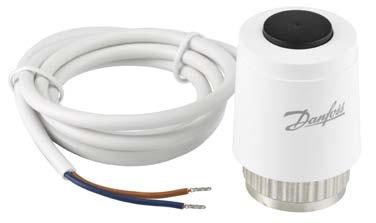

62 Termomotorer ABV och TWA Termomotorer för Danfoss olika ventilanslutningar RAV, RAVL, RA och M30 för andra fabrikat. ABV Benämning Anmärkning Spänning ABV NO 230 V 082F För VMV, ABV NO KOVM, RAV, 24 V 082F ABV NC VMA, VMT. 230 V 082F Hals 34 mm. ABV NC 24 V 082F ABV Kapslingsgrad: IP 41 Gångtid: < 9 min (4 mm) Effektförbrukning: 9 W TWA Benämning Anmärkning Spänning TWA-V NO 230 V 088H TWA-V NC Ersätter ABNV. 230 V 088H RAV och VMT. TWA-V NO Hals 34 mm. 24 V 088H TWA-V NC 24 V 088H TWA-L NO 230 V 088H TWA-L NC För RAVL. Hals 230 V 088H TWA-L NO 26 mm. 24 V 088H TWA-L NC 24 V 088H TWA-A NO 230 V 088H TWA-A NC Ersätter ABNR. 230 V 088H TWA-A NO För RA. Hals V 088H TWA-A NC mm. 24 V 088H TWA-A NC/S 24 V 088H TWA-K NO 230 V 088H TWA-K NC 230 V 088H TWA-K NO 24 V 088H TWA-K NC Ersätter ABNA. M V 088H TWA Kapslingsgrad: IP 40 Gångtid: < 5 min (3 mm) Effektförbrukning: 3 W 62 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

63 Sätesventiler AVQM Tryckoberoende styrventil för fjärrvärme. AVQM 15 kombineras med motorerna: AMV150, AMV(E)10, AMV(E)13. AVQM kombineras med motorerna: AMV(E) 20, 23, 30 och 33. AVQM Benämning Anslutning Qmax (l/s) Kvs 0,11 1,0 003H AVQM 15 G 3/4 A 0,25 1,6 003H ,44 2,5 003H ,67 4,0 003H AVQM 20 G 1 A 0,97 6,3 003H AVQM 25 G 1 1/4 A 1,25 8,0 003H AVQM 32 G 1 3/4 A 1,67 10,0 003H AVQM 32 G 1 3/4 A 2,78 12,5 003H AVQM 40 G 2 A 3,33 16,0 003H AVQM 50 G 2 1/2 A 4,17 20,0 003H AVQM Max tilloppstemperatur: 130 C Avzinkningshärdig mässing Tryckklass: PN 16 G = utvändig gänga Tillbehör AVQM Anmärkning Benämning Material AVQM H AVQM H Nippelset AVQM H Mässing (gänga) AVQM H AVQM B AVQM B AVQM H AVQM H Nippelset AVQM H Stål (svets) AVQM H AVQM H AVQM H Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 63

64 Sätesventiler VS 2, VM 2 och VB 2 2-vägsventiler för styrning av fjärrvärme. Ventilerna monteras på primärsidan i fjärrvärmeundercentraler. VS 2, utvändigt gängad ventil Benämning Anslutning Kvs 0,25 Slaglängd 065F ,4 065F VS 2 15 G 3/4 A 0,63 4 mm 065F ,0 065F ,6 065F VS 2 20 G 1 A 2,5 065F mm VS 2 25 G 1 1/4 A 4,0 065F VS 2 Max tilloppstemperatur: 130 C Tryckklass PN 16 Material: Avzinkningshärdig mässing Tryckavlastad ventil För motorerna AMV 150 (endast DN 15), AMV(E) 10/20/30 eller AMV(E) 13/23/33. VS 2 används i fjärrvärme-, värme-, tappvarmvatten- och ventilationssystem. G = utvändig gänga VM 2, utvändigt gängad ventil Benämning Anslutning Kvs 0,25 Slaglängd 065B ,4 065B ,63 065B VM 2 15 G 3/4 A 1,0 065B mm 1,6 065B ,5 065B ,0 065B VM 2 20 G 1 A 4,0 065B ,3 7 mm 065B VM 2 25 G 1 1/4 A 6,3 5 mm 065B VM 2 32 G 1 1/2 A 10,0 7 mm 065B VM 2 40 G 2 A 16,0 065B mm VM 2 50 G 2 1/2 A 25,0 065B VM 2 Max tilloppstemperatur: 150 C Tryckklass PN 25 Material: Rödgods Tryckavlastad ventil För motorerna AMV(E)10/20/30 eller AMV(E)13/23/33 med fjäderåtergång. Används i fjärrvärme-, värme-, tappvarmvatten- och ventilationssystem. G = utvändig gänga VB 2, flänsad ventil Benämning Anslutning Kvs 0,25 Slaglängd 065B2050-0,4 065B2051-0,63 065B VB 2 15 DN 15 1,0 065B mm 1,6 065B2054-2,5 065B2055-4,0 065B VB 2 20 DN 20 6,3 065B VB 2 25 DN 25 10,0 7 mm 065B VB 2 32 DN 32 16,0 065B VB 2 40 DN 40 25,0 10 mm 065B VB 2 50 DN 50 40,0 065B VB 2 Max tilloppstemperatur 150 C Tryckklass PN 25 Material: Gjutjärn Flänsad Tryckavlastad ventil För motorerna AMV(E)10/20/30 eller AMV(E)13/23/33 med fjäderåtergång. Används i fjärrvärme-, värme-, tappvarmvatten- och ventilationssystem. 64 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

65 Tillbehör VS 2, VM 2 och VB 2 Benämning Anmärkning Material VS N Nippelset (löd) VS2 20 Rödgods 003N VS N VS2, VM H VS2, VM H Nippelset (gänga) VS2, VM H Mässing VM H VM B VM B VS2, VM H VS2, VM H Nippelset (svets) VS2, VM H Stål VM H VM B VM B Packbox VB2 065B Packbox, 10-pack VS2 (före 2013) 065F Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 65

66 JIP Kulventiler JIP-WW med handtag är en på/av-kulventil med svetsad anslutning. Ventilerna är speciellt konstruerade för fjärrvärmesystem och andra varmvattensystem i vilka vatten har behandlats för att undvika korrosion. Ventilerna är också lämpliga för fjärrkylsystem. JIP-WW Benämning Anmärkning Anslutning Kvs 15 11,0 JIP-WW Stålanslutning Kopparanslutning 065N ,0 065N ,0 065N PN ,0 065N ,0 065N ,0 065N ,0 065N ,0 065N ,0 065N ,0 065N ,0 PN N ,0 065N ,0 065N ,0 065N ,0 065N ,0 PN N ,0 065N JIP-WW WW = svets/svets Engångsventiler JIP förgreningsventiler är på/av-kulventiler som är installerade i samband med förisolerade rörsystem där kunden inte kan anslutas samtidigt. De används ofta när man expanderar ett fjärrvärmesystem i nya områden i en stad. JIP- WW (engångsventiler) Benämning Anmärkning Anslutning Kvs 15 11,0 Engångsventiler JIP-WW Stålanslutning Kopparanslutning Tryckklass Tryckklass 065N ,0 065N ,0 065N PN ,0 065N ,0 065N ,0 065N ,0 065N ,0 065N ,0 065N PN ,0 065N ,0 065N ,0 065N ,0 065N ,0 065N ,0 PN N ,0 065N ,0 065N ,0 PN N JIP-WW (engångsventiler) WW = svets/svets 66 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

67 Anborrningsventil JIP anborrningsventiler används för att ansluta nya kunder till det befintliga fjärrvärmenätet utan att skära av värmetillförseln till andra kunder. JIP anborrningsventil Benämning Anslutning Kvs 20 15,0 Anborrningsventil 065N ,0 065N ,0 PN N ,0 065N ,0 065N ,0 065N ,0 PN N ,0 065N Tvillingventiler JIP tvillingventiler är av typen på/av-kulventiler. Standardstorlekarna täcker svets- och gänganslutningsmöjligheter, men vi offererar andra anslutningsmöjligheter på begäran, se anpassade kulventiler. Tvillingventiler finns i storlekarna DN15-25 med T-handtag, hexagon i DN eller L-handtag i DN JIP tvillingventil Benämning Anslutning Kvs Muff - svetsanslutning Tryckklass Tryckklass 20 15,0 065N ,0 PN40 065N ,0 065N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 67

68 Sätesventiler RAV och VMT RAV och VMT är 2-vägs sätesventiler huvudsakligen avsedda för använding i sekundära värmesystem. Samtliga tillbehör säljs i 10-pack. RAV Benämning Anmärkning Anslutning Max differenstryck kpa Utförande Kvs Antal per förpackning RAV RAV 10/8 Rp 3/8 RAV 15/8 RAV 20/8 För 2-rörsystem med pumpcirkulation Rp 1/2 Rp 3/4 RAV 25/8 Rp 1 80 Vinkel 013U ,2 Rak 013U Vinkel 013U ,5 Rak 013U Vinkel 013U ,3 Rak 013U Vinkel 013U ,0 Rak 013U Max tilloppstemperatur: 120 C Tryckklass PN 10 RAV 15/2 Rp 1/2 RAV 20/2 För 2-rörsystem med självcirkulation och vissa 1-rörsystem Rp 3/4 RAV 25/2 Rp 1 20 Vinkel 013U ,8 48 Rak 013U Vinkel 013U ,5 Rak 013U Vinkel 013U ,0 Rak 013U Rp = invändig gänga VMT Benämning Anmärkning Anslutning Max differenstryck kpa Utförande Kvs 1,5 Antal per förpackning VMT 15/8 För 2-rörsystem med 75 G 3/4 A 065F VMT 20/8 G 1 A 80 2,3 065F pumpcirkulation G 1 1/4 A 3, F VMT 25/8 88 VMT Max tilloppstemperatur: 120 C Tryckklass PN 10 VMT 15/2 För 2-rörsystem G 3/4 A Rak 2,8 065F med 50 VMT 20/2 självcirkulation G 1 A 20 5,0 065F och vissa VMT 25/2 1-rörsystem G 1 1/4 A 8, F G = utvändig gänga Tillbehör RAV och VMT Benämning Anmärkning Handmanöverdon VMVH RAV, VMT 065F VMT 15 För 15x1 mm rör 013G VMT G För 18x1 mm rör Kompressionskoppling VMT U VMT 20 För 22x1 mm rör 013U VMT 25 För 28x1 mm rör 013U Packbox RAV, VMT Material avzinkningshärdig mässing 065F RAV, VMT Material mässing 013U Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

69 VMV 3-vägsventil som kan användas tillsammans med de självverkande regulatorerna RAVI, RAVK och RAVV eller med motorna ABV, AMV(E) 10, 13 och AMV AMV(E) 130/140 för reglering av tilloppstemperatur. VMV Benämning Anmärkning Anslutning Max differenstryck kpa Kvs VMV 15 Rp 1/2 60 2,5 065F VMV 20 3-vägs Rp 3/4 50 4,0 065F VMV 25 sätesventil. Rp ,3 065F VMV 32 RAV-hals. Rp 1 1/ ,0 065F VMV 40 Rp 1 1/ ,0 065F VMV 15 G 3/4 A 60 2,5 065F VMV 20 VMV 25 VMV 32 3-vägs sätesventil. M30 hals. G 1 A G 1 1/4 A G 1 1/2 A ,0 6,3 10,0 065F F F VMV 40 G 2 A 20 12,0 065F VMV Max tilloppstemperatur: 120 C Tryckklass PN 16 Material: Rödgods Rp = invändig gänga G = utvändig gänga Tillbehör VMV Benämning Anmärkning Dim VMVH Handmanöverdon (RAV-hals) - 065F RAV-M30 Adapter - 065Z Z Z Nipplar med utvändig gänga Mässing, 3 st/förpackning Z Z Z VMA 2-vägs sätesventil för i första hand fjärrvärme. VMA DN15 kan också användas tillsammans med de självverkande regulatorerna RAVI, RAVK och RAVV eller med termomotor ABV. Alla dimensioner har utvändig gänga för plantätning (DIN 7603). VMA Benämning Anslutning Kvs 0,25 065F ,4 065F VMA Max tilloppstemperatur: 130 C Tryckklass PN 16 Material: Avzinkningshärdig mässing VMA 15 G 3/4 A 0,63 065F ,0 065F ,6 065F ,5 065F G = utvändig gänga Tillbehör VMA Benämning Anmärkning Anslutning Dim Mässing Gänga 003H Nippelset Stål Svets H Rödgods Löd 003N Packbox 065F Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 69

70 Vridventiler för värmereglering HRB Vridventiler som används tillsammans med Danfoss ventilmotorer AMB 162 och AMB 182. Vridventiler kan användas i system med låga krav på reglerkarakteristik och där visst läckage kan accepteras. HRB Benämning Anslutning Kvs 0,4 065Z0399-0,63 065Z Rp 1/2 1,0 065Z0401-1,6 065Z0402-2,5 065Z0403-4,0 065Z HRB 3 2,5 065Z Rp 3/4 4,0 065Z0404-6,3 065Z Rp 1 6,3 065Z ,0 065Z Rp 1 1/4 16,0 065Z Rp 1 1/2 25,0 065Z Rp 2 40,0 065Z HRB Max tilloppstemperatur: 110 C Tryckklass PN 10 Material: Avzinkningshärdig mässing S karakteristik HRB 4 Rp 1/2 2,5 065Z Rp 3/4 4,0 065Z0412-6,3 065Z Rp 1 10,0 065Z Rp 1 1/4 16,0 065Z Rp 1 1/2 25,0 065Z Rp 2 40,0 065Z Rp = invändig gänga 70 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

71 Sätesventiler HVAC Sätesventilerna ger en kostnadseffektiv kvalitetslösning för de flesta värme- och kyltillämpningar i sekundärsystem. VRG 2 Benämning Anslutning Kvs Lyfthöjd 0,63 065Z0131-1,0 065Z VRG 2 15 G 1 A 1,6 10 mm 065Z0133-2,5 065Z0134-4,0 065Z VRG 2 20 G 1 1/4 A 6,3 065Z VRG 2 25 G 1 1/2 A 10,0 065Z VRG 2 32 G 2 A 16,0 15 mm 065Z VRG 2 40 G 2 1/4 A 25,0 065Z VRG 2 50 G 2 3/4 A 40,0 065Z VRG 2 Max tilloppstemperatur: 120 C Tryckklass PN 16 Ventilhus i gjutjärn Logaritmisk karakteristik Packboxtätning EPDM För att kombineras med motorerna AMV(E) 435 eller 438 SU. G = utvändig gänga VRG 3 Benämning Anslutning Kvs 0,63 VRG 3 15 G 1 A VRG 3 20 G 1 1/4 A 6,3 Lyfthöjd 065Z0111-1,0 065Z0112-1,6 10 mm 065Z0113-2,5 065Z0114-4,0 065Z Z VRG 3 25 G 1 1/2 A 10,0 065Z VRG 3 32 G 2 A 16,0 15 mm 065Z VRG 3 40 G 2 1/4 A 25,0 065Z VRG 3 50 G 2 3/4 A 40,0 065Z VRG 3 Max tilloppstemperatur: 120 C Tryckklass PN 16 Ventilhus i gjutjärn Logaritmisk karakteristik Packboxtätning EPDM För att kombineras med motorerna AMV(E) 435 eller 438 SU. G = utvändig gänga Tillbehör VRG Benämning Anmärkning Anslutning Rp 1/2 065Z Rp 3/4 065Z Ändrör och mutter Rödgods Rp 1 065Z Rp 1 1/4 065Z Rp 1 1/2 065Z Rp 2 065Z Adapter för AMV(E) 15, 25, 35, 323, 423, Z Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 71

72 VF 2 Benämning Anmärkning Anslutning Kvs Lyfthöjd 0,63 065Z0271-1,0 065Z ,6 065Z0273-2,5 10 mm 065Z0274-4,0 065Z ,3 065Z ,0 065Z VF 2 Fläns 32 16,0 065Z ,0 15 mm 065Z ,0 065Z ,0 065Z mm ,0 065Z ,0 30 mm 065B ,0 065B mm ,0 065B VF 2 Max tilloppstemperatur: 130 C Tryckklass PN 16 Ventilhus i gjutjärn Logaritmisk karakteristisk Packboxtätning EPDM För att kombineras med motor AMV(E) 435. Passar upp till DN 80. Från DN 100 och uppåt kombineras med motorerna AMV(E) 55, 56, 85, 86.eller 438 SU. VF 3 Benämning Anmärkning Anslutning Kvs Lyfthöjd 0,63 065Z0251-1,0 065Z ,6 065Z0253-2,5 10 mm 065Z0254-4,0 065Z ,3 065Z ,0 065Z VF 3 Fläns 32 16,0 065Z ,0 15 mm 065Z ,0 065Z ,0 065Z mm ,0 065Z ,0 30 mm 065B ,0 065B mm ,0 065B VF 3 Max tilloppstemperatur: 130 C Tryckklass PN 16 Ventilhus i gjutjärn Logaritmisk karakteristisk port A-AB Linjär karakteristik port B-AB Packboxtätning EPDM För att kombineras med motor AMV(E) 435. Passar upp till DN 80. Från DN 100 och uppåt kombineras med motorerna AMV(E) 55, 56, 85, 86.eller 438 SU. 72 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

73 VRB 2, invändig gänga Benämning Anmärkning Anslutning Kvs Lyfthöjd 0,63 065Z0231-1,0 065Z Rp 1/2 1,6 10 mm 065Z0233-2,5 065Z VRB 2 4,0 065Z Rp 3/4 6,3 065Z Rp 1 10,0 065Z Rp 1 1/4 16,0 15 mm 065Z Rp 1 1/2 25,0 065Z Rp 2 40,0 065Z VRB 2, invändig gänga Max tilloppstemperatur: 130 C Tryckklass PN 16 Ventilhus Rödgods Logaritmisk karakteristik För motorerna AMV(E) 435 och 438 SU Rp = invändig gänga VRB 2, utvändig gänga Benämning Anmärkning Anslutning Kvs Lyfthöjd 0,63 065Z0171-1,0 065Z G 1 A 1,6 10 mm 065Z0173-2,5 065Z VRB 2 4,0 065Z G 1 1/4 A 6,3 065Z G 1 1/2 A 10,0 065Z G 2 A 16,0 15 mm 065Z G 2 1/4 A 25,0 065Z G 2 3/4 A 40,0 065Z VRB 2, utvändig gänga Max tilloppstemperatur: 130 C Tryckklass PN 16 Ventilhus Rödgods Logaritmisk karakteristik För motorerna AMV(E) 435 och 438 SU Rp = invändig gänga VRB 3, invändig gänga Benämning DN Anslutning Kvs 0,63 VRB 3 15 Rp 1/2 20 Rp 3/4 6,3 Lyfthöjd 065Z0211-1,0 065Z0212-1,6 10 mm 065Z0213-2,5 065Z0214-4,0 065Z Z Rp 1 10,0 065Z Rp 1 1/4 16,0 15 mm 065Z Rp 1 1/2 25,0 065Z Rp 2 40,0 065Z VRB 3, invändig gäna Max tilloppstemperatur: 130 C Tryckklass PN 16 Ventilhus Rödgods Logaritmisk karakteristik För motorerna AMV(E) 435 och 438 SU Rp = invändig gänga Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 73

74 VRB 3, utvändig gänga Benämning DN Anslutning Kvs Lyfthöjd 0,63 065Z0151-1,0 065Z G 1 A 1,6 10 mm 065Z0153-2,5 065Z VRB 3 4,0 065Z G 1 1/4 A 6,3 065Z G 1 1/2 A 10,0 065Z G 2 A 16,0 15 mm 065Z G 2 1/4 A 25,0 065Z G 2 3/4 A 40,0 065Z VRB 3, utvändig gänga Max tilloppstemperatur: 130 C Tryckklass PN 16 Ventilhus Rödgods Logaritmisk karakteristik För motorerna AMV(E) 435 och 438 SU G = utvändig gänga Tillbehör VRB Benämning Anmärkning Anslutning Rp 1/2 065Z Rp 3/4 065Z Ändrör och mutter Rödgods Rp 1 065Z Rp 1 1/4 065Z Rp 1 1/2 065Z Rp 2 065Z Adapter för AMV(E) 15, 25, 35, 323, 423, Z Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

75 VL 2-vägs sätesventil med logaritmisk egenskap och kvalitet som ger en kostnadseffektiv lösning för de flesta sekundära värme- och kylapplikationer. VL 2 Benämning Anslutning Kvs Lyfthöjd 0,63 065Z0371-1,0 065Z ,6 065Z0373-2,5 10 mm 065Z0374-4,0 065Z ,3 065Z VL ,0 065Z ,0 065Z ,0 15 mm 065Z ,0 065Z ,0 065Z mm ,0 065Z ,0 30 mm 065Z VL 2 Tryckklass PN 6 Flänsad anslutning Logaritmisk karakteristik Ventilhus i gjutjärn För motor AMV(E) 435 DN 15-80, AMV(E) 55 och 56 DN 100 VL 3 Benämning Anslutning Kvs Lyfthöjd 0,63 065Z0351-1,0 065Z ,6 065Z0353-2,5 10 mm 065Z0354-4,0 065Z ,3 065Z VL ,0 065Z ,0 065Z ,0 15 mm 065Z ,0 065Z ,0 065Z mm ,0 065Z ,0 30 mm 065Z VL 3 Tryckklass PN 6 Flänsad anslutning Logaritmisk karakteristik Ventilhus i gjutjärn För motor AMV(E) 435 DN 15-80, AMV(E) 55 och 56 DN 100 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 75

76 Terminalventil VZ VZ 2 är en 2-vägsventil, VZ 3 är en 3-vägsventil och VZ 4 är en 4-vägsventil för reglering av varmt- och/eller kallt vatten i fancoils, små värme- och kylapparater i temperaturstyrda system. VZ Benämning Anslutning Kvs 0,25 065Z5310-0,4 065Z5311-0,63 065Z ,0 065Z VZ 2 1,6 065Z5314-2,5 065Z ,5 065Z5320-4,0 065Z5321-0,25 065Z5410-0,4 065Z5411-0,63 065Z ,0 065Z VZ 3 1,6 065Z VZ ,5 065Z5415-2,5 065Z5420-4,0 065Z5421-0,25 065Z5510-0,4 065Z5511-0,63 065Z5512-1,0 065Z5513-1,6 065Z5514-2,5 065Z5515-2,5 065Z5520-4,0 065Z VZ Max tilloppstemperatur: C Lyfthöjd 5,5 mm Tryckklass PN 16 Ventilhus i avzinkningshärdig mässing Logaritmisk karateristik Glykolblandat vatten upp till 50 % 76 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

77 Terminalventil VZL VZL 2 är en 2-vägsventil, VZL 3 är en 3-vägsventil och VZL 4 är en 4-vägsventil för reglering av varmt- och/eller kallt vatten i fancoils, små värme- och kylapparater i temperaturstyrda system. VZL Benämning Anslutning Kvs 0,25 065Z2070-0,4 065Z ,63 065Z VZL 2 1,0 065Z2073-1,6 065Z ,5 065Z2075-3,5 065Z2076-0,25 065Z2080-0,4 065Z ,63 065Z VZL 3 1,0 065Z2083-1,6 065Z ,5 065Z2085-3,5 065Z2086-0,25 065Z2090-0,4 065Z ,63 065Z VZL 4 1,0 065Z2093-1,6 065Z ,5 065Z2095-3,5 065Z VZL Max tilloppstemperatur: C Lyfthöjd 2,8 mm Tryckklass PN 16 Ventilhus i mässing Linjär karakteristik Glykolblandat vatten upp till 50 % Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 77

78 Kulventil med motor AMZ AMZ är en on/off-kulventil med påmonterad motor med lågt motstånd. Den används för on/off eller växling av flöden mellan olika enheter. AMZ Benämning Anmärkning Tryckklass Anslutning DN Kvs Rp 1/ ,0 082G Rp 3/ ,0 082G AMZ 112 AMZ vägsventil, 24 V 2-vägsventil, 230 V 3-vägsventil, 24 V 3-vägsventil, 230 V PN 40 PN 25 PN 40 PN 25 PN 40 Rp ,0 082G Rp 1 1/ ,0 082G Rp 1 1/ ,0 082G Rp ,0 082G Rp 1/ ,0 082G Rp 3/ ,0 082G Rp ,0 082G Rp 1 1/ ,0 082G Rp 1 1/ ,0 082G Rp ,0 082G Rp 1/2 15 4,3 082G Rp 3/4 20 8,3 082G Rp ,0 082G Rp 1 1/ ,0 082G Rp 1/2 15 4,3 082G Rp 3/4 20 8,3 082G Rp ,0 082G Rp 1 1/ ,0 082G AMZ Max tilloppstemperatur: 110 C 2-lägesmotor Ventilhus i CW 617 UNI EN Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

79 Golvvärme Vattenburen golvvärme. FHF Benämning Anmärkning Antal slingor tillopp/retur FHF U FHF U FHF U FHF U FHF U FHF-7 Golvvärmefördelare U FHF U FHF U FHF U FHF U FHF U FHF-2F U FHF-3F U FHF-4F U FHF-5F U FHF-6F U FHF-7F Med flödesmätare U FHF-8F U FHF-9F U FHF-10F U FHF-11F U FHF-12F U Tillbehör FHF Benämning Anmärkning FHF-EA Änd/mellanstycke med automatisk luftning 088U FHF-EM Änd/mellanstycke med manuell luftning 088U FHF-E 2 st ändblock 088U FHF-C 2 st dubbelnipplar 1 088U FHF-R Reduceringsbussningar, sats 1-3/4 088U FHF-MB Monteringsbeslag, sats 088U FHF-BV Kulventil 1 sats, förberedd för termometer 088U FHD-T 1 st termometer 0-60 C, ø35 mm 088U Termomotor 24 V NC med RA-anslutning 088H TWA-A Termomotor 230 V NC med RA-anslutning 088H Termomotor 24 V NC med RA-anslutning ändlägeskontakt 088H Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 79

80 Tråddragen reglering för golvvärme FH Vattenburen golvvärme. FH Benämning Anmärkning Matningsspänning V Utgångsspänning V FH-WC Anslutningsbox H FH-WT Termostat, standard, 6-30 C 088H FH-WP Termostat, offentlig, 6-30 C H FH-WS Termostat, special, 6-30 C 088H Tillbehör Benämning Anmärkning FH-WF Golvgivare, kabellängd 3 m (NTC 30 kω vid 20 C) 088H Trådlös reglering för golvvärme CF2+ Vattenburen golvvärme. CF2+ Benämning Anmärkning Spänning CF-MC Masterregulator, 10 utgångar 230 V ac 088U Masterregulator, 5 utgångar 230 V ac 088U CF-RC Fjärrkontroll 230 V ac + 2 x 1,5V AA-batterier 088U CF-RU Repeater 230 V ac 088U CF-RS Rumstermostat, standard 2 x 1,5 V AA-batterier 088U CF-RP Rumstermostat, offentlig 2 x 1,5 V AA-batterier 088U CF-RD Rumstermostat, display 2 x 1,5 V AA-batterier 088U CF-RF Rumstermostat, display + infraröd golvgivare 2 x 1,5 V AA-batterier 088U CF-EA Antenn inkl 2 m kabel - 088U Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

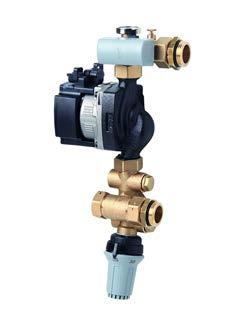

81 Shuntgrupper FHM Den prefabricerade Danfoss golvvärmeshunten används för att reglera rätt flöde och tilloppstemperatur i vattenburna golvvärmesystem. Den kompakta konstruktionen och flexibiliteten möjliggör montering av blandningshunten direkt på samlingsröret, både på vänster och höger sida och primärröranslutning till shunt från sidan eller underifrån. En självverkande proportionell regulator används för att reglera tilloppstemperaturen. Regulatorn säkerställer rätt blandning så att den önskade tilloppstemperaturen till golvvärmesystemet alltid är konstant. En möjlig säkerhetstermostat skyddar golvet mot alltför höga temperaturer och den elektroniskt varvtalsreglerade pumpen justerar sig för korrekt flöde i kretsarna. Den inbyggda backventilen säkerställer korrekt flödesriktning. En luftventil på toppen och en termometer i tilloppet. FHM Benämning FHM-C1 088U Systemkomponenter FH För systemkomponenter se separat prislista för golvvärmerör. FH Benämning Anmärkning FH-BRA BasicRail för 16 x 2 mm rör självhäftande 2 m 088X FH-BRC BasicRail för 20 x 2,24 mm rör självhäftande 088X FH- BGA BasicGrip panel inkl 35 mm isolering 1 m 3 088X FH-CPD FH PE-RT rör 16 x 2 mm Rulle 200 m 088X FH-CPE FH PE-RT rör 20 x 2,25 mm Rulle 150 m 088X FH-CPA FH PE-RT Alu rör 16 x 2 mm Rulle 200 m 088X Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 81

82 Magnetventil EV220B, NC EV220B, servostyrd och strömlöst stängd (NC) ansl mjukstängande. För montage i öppen krets. I mässing för vatten, olja och luft komplett med spole och kabelhuvud. EV220B, NC Benämning Anslutning Differenstryck kpa min/max Kvs Spänning V Motsvarar U /2000 EV220B 10B Rp 3/8 1,5 230 EVSI U / dc 032U U /1000 EV220B 12B Rp 1/2 2,5 230 EVSI U /600 24dc 032U U EV220B 15B Rp 1/2 4,0 230 EVSI U dc 032U U EV220B 20B Rp 3/4 8,0 230 EVSI U dc 032U U EV220B 25B Rp 1 11,0 230 EVSI U / dc 032U U EV220B 32B Rp 1 1/4 18,0 230 EVSI U dc 032U U EV220B 40B Rp 1 1/2 24,0 230 EVSI U dc 032U U EV220B 50B Rp 2 40,0 230 EVSI U dc 032U EV220B, NC Mediatemp C Rp = invändig gänga EV250B, NC EV250B, tvångsservostyrd och strömlöst stängd, NC (0-trycksventiler dvs klarar att öppna utan differenstryck). För montage i sluten krets. Magnetventil i avzinkningshärdig mässing för vatten komplett med spole och kabelhuvud. EV250B, NC Benämning Anslutning EV250B 10B Rp 3/8 EV250B 12B Rp 1/2 EV250B 18B Rp 3/4 EV250B 22B Rp 1 Rp = invändig gänga Differenstryck kpa min/max 0/ Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 Kvs Spänning V Motsvarar U /1000 2,5 230 EVSIT U /600 24dc 032U / U /1000 4,0 230 EVSIT U /600 24dc 032U / U /1000 6,0 230 EVSI T U /600 24dc 032U / U /1000 7,0 230 EVSIT U /600 24dc 032U EV250B Mediatemp C. Vatten max 120 C, lågtrycksånga max 140 C, 4 bar.

83 EV250B, NO EV250B, tvångsservostyrd och strömlöst öppen, NO (0-trycksventiler dvs klarar att öppna utan differenstryck). För montage i sluten krets. Magnetventil i avzinkningshärdig mässing för vatten komplett med spole och kabelhuvud. EV250B, NO Benämning EV250B 10BD G 3/8 Anslutning Differenstryck kpa min/max 0/1000 Kvs EV250B 12BD G 1/2 4,0 EV250B 18BD G 3/4 4,9 EV250B 22BD G 1 5,2 G = utvändig gänga 2,5 Spänning V U U U U dc 032U U U dc 032U U U dc 032U EV250B Mediatemp C. Vatten max 120 C, lågtrycksånga max 140 C, 4 bar. EV220B, NC EV220B, servostyrd och strömlöst stängd, NC (EV220B mjukstängande). För montage i öppen krets. Magnetventil i mässing för vatten, olja och luft exklusive spole och kabelhuvud. EV220B, NC Benämning Anslutning Differenstryck kpa min/max Kvs Motsvarar EV220B 15B G 3/8 4,0 EVSI U EV220B 20B G 1/2 8,0 EVSI U EV220B 25B G 1 11,0 EVSI U /1600 EV220B 32B G 1 1/4 18,0 EVSI U EV220B 40B G 1 1/2 24,0 EVSI U EV220B 50B G 2 40,0 EVSI U EV220B Mediatemp C G = utvändig gänga EV220B, NO EV220B, servostyrd och strömlöst öppen, NO (EV220B mjukstängande). För montage i öppen krets. Magnetventil i mässing för vatten, olja och luft exklusive spole och kabelhuvud. Kontakta oss för lägre eller högre medietemperatur. EV220B, NO Benämning Anslutning Differenstryck kpa min/max Mediatemp C Kvs Motsvarar EV220B 6B G 3/8 0,7 EVSI 6 032U / * EV220B 10B G 1/2 1,5 EVSI U EV220B 15B G 1/2 4,0 EVSI U EV220B 20B G 3/4 8,0 EVSI U EV220B 25B G 1 11,0 EVSI U / EV220B 32B G 1 1/4 18,0 EVSI U EV220B 40B G 1 1/2 24,0 EVSI U EV220B 50B G 2 40,0 EVSI U G = utvändig gänga * Vatten max +60 C Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 83

84 EV210B, NC EV210B, direktstyrd och strömlöst stängd, NC. För montage i sluten krets. Magnetventil i mässing för vatten, olja och luft exklusive spole och kabelhuvud (0-trycksventiler dvs klarar att öppna utan differenstryck). EV210B, NC Benämning Anslutning Differenstryck kpa min/max Kvs Motsvarar EV210B 2B G 1/8 0/3000 0,3 EVI 2 032U EV210B 4,5B G 1/4 0/1000 0,55 EVi 4,5 032U EV210B 6B G 1/4 0/400 0,7 EVI 6 032U EV210B 10B G 3/8 0/120 1,5 EVI U EV210B 10B G 1/2 0/120 1,5 EVI U EV210B 15B G 1/2 0/30 2,85 EVI U G = utvändig gänga EV210B Mediatemp C Tillbehör EV210B (EVI), 220B (EVSI) och 250B (EVSIT) Benämning Anmärkning Spänning V 10 W spole 230 V ac 018F W spole 24 V ac 018F Clip-on, utan kabelkontakt 18 W spole 24 V dc 018F W spole 230 V ac 018F W spole 24 V ac 018F Kabelkontakt IP 65 För 10 och 18 W 042N Testspole För alla ventiler - 018F EV210B, NO EV210B, direktstyrd och EV 250B tvångsservostyrd, strömlöst öppna, NO. 0-trycksventiler dvs klarar att öppna utan differenstryck. För montage i sluten krets. Varianter med EPDM: endast för vatten och lågtrycksånga. I mässing för vatten, olja och luft exklusive spole och kabelhuvud. EV210B, NO Benämning Anslutning Differenstryck kpa min/max EV210B 2B G 1/8 0/1200 Mediatemp C Kvs Motsvarar 0,15 EVI 2 032U EV210B 3B G 1/4 0/ ,3 EVI 3 032U EV210B 4,5B G 1/4 0/200 0,55 EVI 4,5 032U EV210B 10B G 3/ ,5 EVSIT 10 EPDM 032U EV210B 10B G 3/ * 2,5 EVSIT 10 FKM 032U EV210B 12BD G 1/ ,0 EVSIT 12 EPDM 032U EV210B 12BD G 1/ * 4,0 EVSIT 12 FKM 032U /1000 EV210B 18 BD G 3/ ,9 EVSIT 18 EPDM 032U EV210B 18BD G 3/ * 4,9 EVSIT 18 FKM 032U EV210B 22BD G ,2 EVSIT 22 EPDM 032U EV210B 22BD G * 5,2 EVSIT 22 FKM 032U G = utvändig gänga * Vatten max +60 C 84 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

85 EV220B, NC EV220B, servostyrd och strömlöst stängd, NC (mjukstängande). För montage i öppen krets. Magnetventil i syrafast stål (AISI 318) exklusive spole och kabelhuvud. EV220B, NC Benämning EV220B 15SS G 1/2 EV220B 20SS G 3/4 EV220B 25SS G 1 Anslutning EV220B 32SS G 1 1/4 EV220B 40SS G 1 1/2 EV220B 50SS G 2 G = utvändig gänga * Lågtrycksånga 4 bar, max 140 C Differenstryck kpa Mediatemp C min/max 30/ * Kvs 032U8500-4,0 30/ U / * 032U8501-8,0 30/ U / * 032U ,0 30/ U / * 032U ,0 30/ U / * 032U ,0 30/ U / * 032U ,0 30/ U EV220B Provtryck kpa: 2500 EV225B, NC EV225B, strömlöst stängd, NC. Magnetventil i mässing och rostfritt säte för högtrycksånga, medietemperatur max 185 C. Komplett med spole och kabelbox. Ventiler med anslutningar G 1/4 och G 3/( finns, även med andra spolspänningar och frekvens. EV225B, NC Benämning Anslutning Differenstryck kpa min/max Kvs 2,2 032U EV225B 10BD G 1/2 EV225B 15BD G 1/2 3,0 032U /1000 EV225B 20BD G 3/4 5,0 032U EV225B 25BD G 1 6,0 032U G = utvändig gänga EV225B Användning: Ånga (D) Spänning V/Hz: 230/50 Magnetventil för dricksvatten EV220BW EV220BW, magnetventil med dricksvattengodkännande. För vattenförsörjning i hus och stora lägenheter, kök, badrum, kommersiella byggnader, industribyggnader, zonindelning, tvätt, disk, huvudinloppsventiler, maskiner och livsmedelsindustri. EV220BW Benämning Anslutning Differenstryck bar min/max Kvs EV220BW 15 NC G 1/2 4,0 132U EV220BW 20 NC G 3/4 8,0 132U EV220BW 25 NC G 1 11,0 132U ,3/10 EV220BW 15 NO G 1/2 4,0 132U EV220BW 20 NO G 3/4 8,0 132U EV220BW 25 NO G 1 11,0 132U EV220BW Mediatemp 0-90 C G = utvändig gänga Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 85

86 Renoveringssats för EV220B 15-50B Mässing, stömlöst stängd NC. Renoveringssatsen innehåller ankare med fjäder, o-ring till ankarröret, fjäder och membran, två ringar til pilossystemet samt o-ring + packning till munstycket. NBR är standardtätning i EV220B 15-50B. EPDM är ämnat för vatten C, samt lågtrycksånga max 140 C/4 bar. NBR (nitril) är ämnat för vatten C samt för luft eller oljebaserade medier. Renoveringssats för EV220B 15-50B Benämning EV220B 15B EV220B 20B EV220B 25B EV220B 32B EV220B 40B EV220B 50B Tätningsmaterial EPDM 032U NBR 032U EPDM 032U NBR 032U EPDM 032U NBR 032U EPDM 032U NBR 032U EPDM 032U NBR 032U EPDM 032U NBR 032U Smutsfilter FVR Benämning Anslutning Kvs FVR 10 G 3/8 3,6 065B FVR 15 G 1/2 4,7 065B FVR 20 G 3/4 9,0 065B FVR 25 G 1 15,0 065B FVR Max tillopsstemperatur: 130 C Max arbetstryck/differentialtryck kpa: 1600/100 G = utvändig gänga 86 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

87 Temperaturgivare Temperaturgivare komplett med DIN-kontakt och syrafast dykrör. MBT5250/Pt 100 (industriella och marina applikationer). MBT5250 Benämning MBT5250 G = utvändig gänga G = utvändig gänga Inbyggnads- längd mm 50 Termostat Anslutning Anslutning DIN-kontakt 084Z Z G 1/2 A PG Z Z MBT5250 Temperaturområde C Temperaturgivare med DIN-kontakt, syrafast rör och transmitter 4-20 ma. MBT3560. Extra dykrör G1/2 A kan beställas (vid utbyte av givare under drift). MBT3560 finns också med transmitter inställning C, kontakta oss för mer information. MBT3560 MTB3560 Benämning Inbyggnads- längd mm Anslutning Temperaturområde C Z Z MBT G 1/4 A 084Z Z Z Temperaturgivare med DIN-kontakt, syrafast rör och transmitter 4-20 ma. MBT3560. Extra dykrör G1/2 A kan beställas (vid utbyte av givare under drift). MBT3560 finns också med transmitter inställning C, kontakta oss för mer information. KP Benämning Inställnings- område C Inställbar mekanisk differens C vid lägsta temp högsta temp Reset Givartyp Fyllning KP ,5-23 1,5-7 - A 060L Ånga Fast 6 Fast 2 Min B 060L KP L E2 Fast 3 Fast 3 Min 060L KP ,0-10 3, Adsorption 060L KP E3 060L KP L Omgivningstemperatur för termostathus: C Ångfyllning: givaren får inte vara den varmaste delen. Adsorptionsfyllning: givaren kan placeras varmare eller kallare än termostathus och kapillärrör Kapilärrörslängd: 2 m Givartyper KP A Kapillärrör Ångfyllning B ø 9,5 x 70 mm upprullad kapillärrörsgivare E E2: ø 9,5 x 115 mm cylindrisk givare E3: ø 9,5 x 85 mm cylindrisk givare Adsorptionsfyllning Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 87

88 Tillbehör KP Benämning Anslutning Rostfritt, 1/2, längd 182 mm 003N Dykrör Mässing, 1/2, längd 112 mm Rostfritt, 1/2, längd 112 mm Täcklock IP RT De flesta termostater kan fås med manuell återställning, antingen i min- eller maxutförande. RT finns även i andra inställningsområden. RT Benämning Inställningsområde C Inställbar mekanisk differens C vid lägsta temp högsta temp Max givartemperatur Givartyp Fyllning RT 4* ,0-7,0 0,8-4,0 70 C B Ånga RT 103* ,3-4,5 1,0-3,0 70 C B Ånga RT ,0-8,0 2,0-10,0 150 C A Adsorption RT ,4-10,0 3,5-20,0 300 C A Adsorption RT ,0-25,0 1,8-8,0 215 C A Adsorption RT ,5-30,0 1,8-10,0 300 C A Mängdfyllning * Längre kapillärrör kan erhållas på förfrågan RT Ångfyllning: givaren får inte vara den varmaste delen. Adsorptionsfyllning: givaren kan placeras varmare eller kallare än termostathus och kapillärrör Mängdfyllning: givaren får inte vara den kallaste delen. Kapilärrörslängd: 2 m Manuell återställning, maxutförande Benämning Inställnings- område C Inställbar mekanisk differens C vid lägsta temp högsta temp Max givartemperatur Givartyp Fyllning RT ,0 1,8 215 C A Adsorption RT Adsorptionsfyllning: givaren kan placeras varmare eller kallare än termostathus och kapillärrör Kapilärrörslängd: 2 m RT, differenstermostat Benämning Inställnings- område C Egen fast differens Arbetsområde Givartyp Max givartemperatur Kapilärrörslängd Fyllning RT , C 65 C E 2x5 Adsorption 017D RT C 200 C E 2x10 Adsorption 017D RT Omgivningstemperatur för termostathus: -40 C till +70 C Längre kapilärrör kan erhållas på förfrågan. Ångfyllning: givaren får inte vara den varmaste delen. Adsorptionsfyllning: givaren kan placeras varmare eller kallare än termostathus och kapillärrör Mängdfyllning: givaren får inte vara den kallaste delen. 88 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

89 Tillbehör RT Benämning Anslutning Rostfritt, 1/2, längd 182 mm 003N Dykrör Mässing, 1/2, längd 112 mm Mässing, 1/2, längd 182 mm Rostfritt, 1/2, längd 112 mm Kontaktpasta 5 g, säljes i 10-pack 041E g (burk) 041E Kontaktsystem Packbox DN Givartyper RT A B E Tryckvakt RT, automatisk återställning RT, automatisk återställning Benämning Inställningsområde C kpa Inställnignsbar differens kpa Max tillåtet provtryck kpa Anslutning RT RT RT RT G 3/8 A RT RT RT RT G = utvändig gänga RT RT, manuell återställning, maxutförande Benämning Inställningsområde C kpa Fast differens kpa Max tillåtet provtryck kpa Anslutning RT RT G 3/8 A RT RT G = utvändig gänga Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 89

90 Differenstryckvakt RT Benämning Inställningsområde C kpa Mekanisk differens kpa Tillåtet arbtstryck på lågtryckssidan (LP) kpa Max tillåtet provtryck kpa Anslutning RT 262 A D G 3/8 A RT 260 A D G = utvändig gänga Tillbehör RT Benämning Anmärkning Dämpslinga G 3/8 x 1,5 m Luftklocka (RT 113) Rp 3/8, instickslängd 204, Ø G = utvändig gänga Rp = invändig gänga Tryckbrytare CS Benämning Anmärkning Stopptryckområde kpa För hydroforanläggning CS Rp = invändig gänga För tryckluft Anslutning Differenstryck. min kpa Differenstryck. max kpa E Rp 1/ E E Tillbehör CS Benämning Anmärkning Avluftningsventil För 6 mm rör 031E Kontaktsystem - 031E Nippel M10x1/4 flare 031E Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

91 Tryckgivare MBS Benämning Material Anslutning G 1/4 A MBS 1700 Tryckområde kpa G G G G G MBS 1700/1750 Utsignal 4-20 ma Syrafast G 1/2 A G G G G G MBS 1750 G 1/4 A G G G G = utvändig gänga Tryckvakt PED-godkända kategori IV, för hetvattenpannor och ångpannor. BCP, automatisk återställning Benämning Inställningsområde kpa Inställningsbar differens kpa Max tillåtet provtryck kpa Anslutning BCP B BCP B BCP B BCP G 1/2 A 017B BCP B BCP B BCP B G = utvändig gänga BCP BCP, manuell återställning, stigande tryck Benämning Inställningsområde kpa Fast differens kpa Max tillåtet provtryck kpa Anslutning BCP 1H B BCP 2H B BCP 3H B BCP 4H G 1/2 A 017B BCP 5H B BCP 6H B BCP 7H B G = utvändig gänga BCP, manuell återställning, sjunkande tryck Benämning Inställningsområde kpa Fast differens kpa Max tillåtet provtryck kpa Anslutning BCP 2L B BCP 3L B BCP 4L G 1/2 A 017B BCP 5L B BCP 6L B G = utvändig gänga Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 91

92 Oljemunstycke Minsta beställning 10 st/typ OD, typ S Kg/h vid 1000 kpa US gal/h vid 700 kpa ,46 0, F F ,11 0, F F ,37 0,50 030F F F F ,67 0,55 030F F F F ,94 0,60 030F F F F ,31 0,65 030F F F F ,72 0,75 030F F F F ,24 0,85 030F F F F ,45 1,00 030F F F F ,71 1,10 030F F F F ,17 1,20 030F F F F ,84 1,25 030F F F F ,08 1,35 030F F F F ,55 1,50 030F F F F ,65 030F F F F ,75 030F F F F ,00 030F F F F ,25 030F F F F ,50 030F F F F ,75 030F F F F ,00 030F F F F ,50 030F F F F , F F F , F F F , F F F , F F F , F F F Information Definitionspunkt enligt CEN Testolja: Viskositet 3,4 mm 2 /s Specifik vikt: 840 kg/m 3 Förstoftningstryck: 1000 kpa (x 10-2 bar) F = Massiv oljekon (S) H = Ihålig oljekon B = Halvmassiv oljekon Tillbehör ojlemunstycken Benämning Anmärkning Munstyckshållare OD, minsta beställning 25 st/typ, 1/4 R x 9/16 SAE Munstyckshållare OD, minsta beställning 25 st/typ, 1/8 inv R x 9/16 SAE Munstyckslåda OD, för 40 st Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

93 Oljemunstycke Minsta beställning 10 st/typ OD, typ H Kg/h vid 1000 kpa US gal/h vid 700 kpa ,46 0, H ,66 0, H H8906-1,87 0,50 030H H H H ,11 0,55 030H H H H ,37 0,60 030H H H H ,67 0,65 030H H H H ,94 0,75 030H H H H ,31 0,85 030H H H H ,72 1,00 030H H H H ,24 1,10 030H H H H ,45 1,20 030H H H H ,71 1,25 030H H H H ,17 1,35 030H H H H ,84 1,50 030H H H H ,08 1,65 030H H H H ,55 1,75 030H H H H ,00 030H H H H ,25 030H H H H ,50 030H H H H ,75 030H H H H ,00 030H H H H Information Definitionspunkt enligt CEN Testolja: Viskositet 3,4 mm 2 /s Specifik vikt: 840 kg/m 3 Förstoftningstryck: 1000 kpa (x 10-2 bar) F = Massiv oljekon (S) H = Ihålig oljekon B = Halvmassiv oljekon Tillbehör ojlemunstycken Benämning Anmärkning Munstyckshållare OD, minsta beställning 25 st/typ, 1/4 R x 9/16 SAE Munstyckshållare OD, minsta beställning 25 st/typ, 1/8 inv R x 9/16 SAE Munstyckslåda OD, för 40 st Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 93

94 Oljemunstycke Minsta beställning 10 st/typ OD, typ B US gal/h vid 700 kpa , B B ,65 030B B B ,75 030B B B ,85 030B B B ,00 030B B B ,25 030B B B ,35 030B B B ,50 030B B B ,00 030B B B ,25 030B B B ,50 030B B B ,75 030B B B ,00 030B B B ,75 030B B B ,50 030B B B ,00 030B B B ,50 030B B B ,00 030B B B ,50 030B B B ,50 030B B B ,50 030B B B ,00 030B B B ,00 030B B B ,00 030B B B ,50 030B B B ,00 030B B B , B B , B B , B B , B B , B B ,50 030B B B ,00 030B Information Definitionspunkt enligt CEN Testolja: Viskositet 3,4 mm 2 /s Specifik vikt: 840 kg/m 3 Förstoftningstryck: 1000 kpa (x 10-2 bar) F = Massiv oljekon (S) H = Ihålig oljekon B = Halvmassiv oljekon Tillbehör ojlemunstycken Benämning Anmärkning Munstyckshållare OD, minsta beställning 25 st/typ, 1/4 R x 9/16 SAE Munstyckshållare OD, minsta beställning 25 st/typ, 1/8 inv R x 9/16 SAE Munstyckslåda OD, för 40 st Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

95 Oljepumpar Avser rotationsriktning sedd från axeländen. BFP-pumpen är försedd med patronfilter och frontreglering. Två valfria munstycksanslutningar på BFP 20 och 21. BFP, RSA, vänstergående Benämning BFP 20 L3 BFP 21 L3 BFP 21 L5 Anmärkning Axeldiameter mm Halsdiameter mm Tryckområde kpa Varvtal r/min Servicepump utan magnetventil. Valfri munstyckesanslutning. Servicepump med påbyggd magnetventil (NC). Valfri munstyckesanslutning Fabriksinställning kpa 1000 Ersätter MS N MS N N Avser rotationsriktning sedd från axeländen. BFP-pumpen är försedd med patronfilter och frontreglering. Två valfria munstycksanslutningar på BFP 20 och 21. BFP, RSA, högergående Benämning BFP 20 R3 BFP 21 R3 BFP 21 R5 Anmärkning RSA L RS 28 7/ L RSA L RS 40-7/ L RSA L RS 60 7/16 070L RSA 125 7/ L Axeldiameter mm Halsdiameter mm Tryckområde kpa Varvtal r/min Servicepump utan magnetventil. Valfri munstyckesanslutning. Servicepump med påbyggd magnetventil (NC). Valfri munstyckesanslutning Fabriksinställning kpa 1000 Ersätter MS N MS N N RSA RS RSA RS 40-7/ RSA RS 60 7/ RSA 125 7/ Tillbehör BFP och RSA Benämning Anmärkning Bussning 54 mm, inkl skruv 071B BFP Bussning, inkl fläns och skruv 071N Kabel NC, längd 500 mm, säljes i 10-pack 071G RSA Monteringsfläns BFP Patronfilter, inkl O-ring, säljes i 25-pack 071N /240 V spole NC 071N Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 95

96 Oljeförvärmare PED-godkända kategori IV, för hetvattenpannor och ångpannor. FPHB Benämning Anmärkning PTC FPHE 3/5 Oljeförvärmare 1/8 inv. R, rödbrunt lock 1x70 030N FPHB 10 Oljeförvärmare 1/8 inv. R, svart lock 2x N Oljeeldningsrelä OBC (tidigare BHO) Funktionstider sekunder Benämning Förvent t 1*, t 3, t 3 n Efter tändning t 4 Intervall V1-V2 t 2 max Säkerhet Ersätter OBC 81A BHO 11,12 057H OBC , 61, 62, 62D, H OBC BHO H OBC 82A BHO 64A 057H OBC LOA H * Förvent- och förtändningstider är identiska. OBC Monteras med fotomotstånd: LD/LDS Märkspänning: 220/240 V Tillbehör OBC Benämning Anmärkning Lös sockel för OBC Lös frontplatta för sockel OBC Servicekit Bottenplatta med 12 st anslutningar för OBC, säljes i 4-pack Tillbehör med 5 st förberedda hål för kabelförskruvning, säljes i 4-pack För OBC med bottenplatta, frontplatta, LDS, flänsspänning 057H H H Fotomotstånd LD och LDS säljs i 5-pack. Tillbehör säljs i 10-pack. LD och LDS Benämning Standardhus Långt hus Normal känslighet Hög känslighet Kabellängd mm x x H LD x x H x x H LDS x x H x x H Tillbehör LD och LDS Benämning Anmärkning Fläns För fotomotstånd LD/LDS 057H Spännring För fotomotstånd LD/LDS 057H Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

97 Tändenhet EBI Benämning Anmärkning Ersätter EBI4 MS 2-spolig 052F F F EBI4 1PS 1-spolig 052F F Serviceset 1 st EBI 052F4030, 1 st primärkabel med plugg, 1 st tillbehörspåse 052F F EBI Anslutning: Sida Primärspänning: 230 V Med jordledning Frekvens: 50/60 Hz Kapslingsgrad: IP40 Tillbehör EBI Benämning Anmärkning Primäkabel med kontakt 500 mm, säljes i 10-pack 052F Tillbehörspåse Tändkablar, elektrodstick, skruvar 052F honkontakter 2 x Ø 4 mm elektrodstick 052F Dykrörstermostater ITD Benämning Område C ITD Driftstermostat Diff C Överkokningsskydd Område C Diff C Kontaktsystem 1-poligt brytande Kontaktsystem 1-poligt brytande Anslutning Dykrör längd mm Rp 1/ Rp = Utvändig gänga Anliggningstermostat AT Benämning Anmärkning Område C Differens C AT Anliggningstermostat E Tillbehör AT Benämning Anmärkning Kontaktpasta 900 g (burk) 041E Kontaktpasta 5 g, säljes i 10-pack 041E Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 97

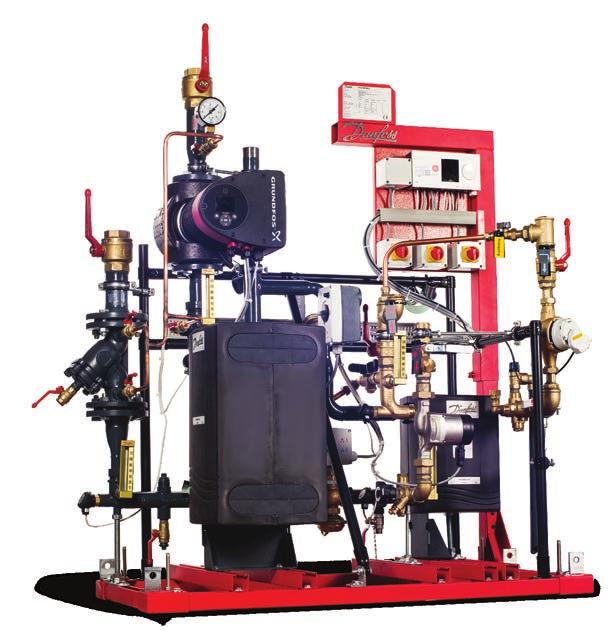

98 Fjärrvärmecentral Termix VVX-ID Termix VVX är en komplett lösning för varmvatten och värme med optimal säkerhet, effektiv värmeöverföring, servicevänlig konstruktion och kompakt uppbyggnad. Fjärrvärmecentralen används vid konvertering eller nyanslutning till fjärrvärme. Termix VVX är en liten och smidig fjärrvärmecentral för villor och småhus. Växlaren monteras på väggen. Termix VVX erbjuder varmvattenregulering med en termostatisk flödeskontrollventil, elektronisk värmereglering, samt en kapacitet upp till 15 kw värme och 0,32 l/s varmvatten. Termix VVX finns både i oisolerat och fullisolerat utförande. Den oisolerade växlaren levereras med skåp. Oisolerad villavärmeväxlare Benämning Anmärkning Anslutning upp och ned 144H Termix VVX-ID Anslutning endast ned 144H Anslutning endast upp 144H Fullisolerad villavärmeväxlare Benämning Anmärkning Termix VVX Fjärrvärmecentral med högeffektiva plattvärmeväxlare för villor och småhus Plattvärmeväxlare av typ Danfoss Microplate i syrafast rostfritt stål Väggmonterad konstruktion Lämpar sig för nya byggnader Tillval Poolkit Golvvärmeshunt Inomhusgivare Termix VVX-ID Anslutning upp och ned 144H Anslutning endast ned 144H Anslutning endast upp 144H Kapacitet varmvatten (exempel) Växlartyp Termix VVX-ID Effekt (kw) Primär framl. Temp ( C) Primär returl. Temp ( C) 18,0 KV/VV Temp. ( C) Tryckfall Sek. KV (kpa) Flöde Sek. (l/s) , ,2 10/ , , ,33 Oisolerad villavärmeväxlare med tillhörande skåp Kapacitet värme (exempel) Växlartyp Termix VVX-ID Effekt (kw) Primär framl. Temp ( C) Primär returl. Temp ( C) KV/VV Temp. ( C) Tryckfall Sek. KV (kpa) Flöde Sek. (l/s) ,2 60/80 19,7 0, ,1 45/55 19,1 0,18 Fullisolerad villavärmeväxlare 98 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

99 Fjärrvärmecentral DSA Wall Fjärrvärmecentral för fastigheter och flerfamiljshus upp till ca 30 lägenheter (150 kw värme och 120 kw varmvatten). DSA WALL är en komplett och kompakt central för varmvatten och värme. Den har optimal säkerhet, effektiv värmeöverföring och servicevänlig konstruktion. Centralen är avsedd för väggmontage, stativ finns för golvmontage. DSA WALL finns i utförande med upp till tre kretsar (VV+VS1+VS2). Danfoss Micro Plate värmeväxlare ger centralen mycket bra avkylning och låg returtemperatur. Fjärrvärmecentralen används vid konvertering eller nyanslutning till fjärrvärme. Begär offert för mer information och pris. DSA WALL Benämning Effekt (kw) varmvatten Effakt (kw) värme Mått (H x B xd) DSA 2 Wall x 790 x Referenstemperaturer: Värme 100/63/60/80 C, tappvarmvatten 65/22/10/55 C. Tryckfall: Värme 20/20 kpa, tappvarmvatten 20/20 kpa DSA Wall Fjärrvärmecentral med högeffektiva plattvärmeväxlare för fastigheter upp till ca 30 lägenheter Plattvärmeväxlare av typ Danfoss Microplate i syrafast rostfritt stål Väggmonterad konstruktion Lämpar sig för nya byggnader eller renoveringsprojekt Liten, lätt och kompakt konstruktion Elektronisk regulator för en, två eller tre kretsar Avancerat packningssystem för primärsidan Installeras snabbt och enkelt Danfoss fjärrvärmecentraler och värrmeväxlare tillverkas enligt det europeiska direktivet 97/23/EG Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 99

100 Fjärrvärmecentral DSE FLEX DSE FLEX är en kompakt fjärrvärmecentral med upp till tre kretsar. Mer än tre kretsar kan erhållas genom att kombinera flera DSE FLEX. Kapacitet för upp till 560 kw värme och 590 kw tappvarmvatten per krets beroende på temperaturer, tillåtna tryckfall och lokala föreskrifter. Flerfamiljshus, kommersiella byggnader och industribyggnader är typiska byggnader där DSE FLEX kan användas. Fjärrvärmecentralen är golvmonterad och dess kompakta storlek ger en smidig och säker transport och installation. Begär offert för mer information och pris. Kapacitet, vikt och mått Värme /60-80 Kapacitet Rördiameter (DN) Utvändiga mått (mm) Vikt (ca kg) Värme /30-60 Tappvarmvatten 65-22/10-55 Värme 1 Värme 2 Tappvarmvatten Tappvarmvattencirkulaton Längd 1 krets Längd 2 kretsar Längd 3 kretsar Höjd, B Djup, C Vikt 1 krets Vikt 2 kretsar Det här är några exempel av alla möjliga kombinationer. Beroende på kundens krav, typ av värmeväxlare, applikation, DN-kombinationer och dylikt kan måtten variera. Vikt 3 kretsar DSE FLEX Kompakt storlek ger enkel transport och installation De justerbara fötterna sitter inuti profilkonstruktionen Fraktinstruktioner ger en snabbare och säkrare transport Anslutningarnas höjd är mycket låg Elektronisk regulator för värme- och tappvarmvattensystem med tillgång till ECL Portalen Plattvärmeväxlare av typ Danfoss Microplate i syrafast rostfritt stål Enkel tillgång till viktiga servicekomponenter Danfoss fjärrvärmecentraler och värmeväxlare tillverkas enligt det europeiska direktivet 97/23/EG 100 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

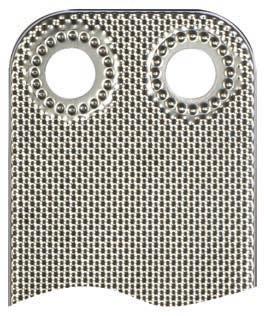

101 Lösa värmeväxlare Plattvärmeväxlare Lödda värmeväxlare i rostfritt stål konstruerade för fjärrvärmesystem och erbjuder kompakt design och utmärkta värmeöverföringsegenskaper. Danfoss har ett brett program av lödda och packningsförsedda värmeväxlare. Plattorna i värmeväxlarna är utformade med ett unikt patenterat mönster för bättre prestanda, lägre tryckfall och bättre avkylning. Nedan finns exempel på värmeväxlare, vid specifika önskemål ber vi dig kontakta Danfoss säljorganisation för beräkning och priser. Plattvärmeväxlare Energi- och kostnadsbesparingar Bättre värmeöverföring Lägre tryckförluster Flexiblare konstruktion Längre livslängd Växlare beräknade för värmesystem: Beräknat på / 60/80 max 15 kpa Effekt Benämning 10 kw 004B XB06H kw 004B XB06H kw 004B XB06H kw 004B XB06H kw 004H XB12H kw 004H XB12H kw 004H XB12H kw 004H XB12H kw 004H XB12H kw 004H XB12H kw 004H XB12H kw 004H XB52M kw 004H XB52M kw 004H XB52M kw 004H XB52M kw 004H XB52M kw 004H XB52M Isolering Stativ för golvmontage Svetskopplingar (set om två st) Lödkopplingar (set om två st) Dim Dim 004B B H H H B B B B DN20 004B mm 004H B DN32 004B mm 004H B DN50 004B mm Växlare beräknade för tappvarmvattensystem: Beräknat på / max 25 kpa Effekt Benämning 0,20 l/s 004B XB06H ,25 l/s 004B XB06H ,30 l/s 004B XB06H ,35 l/s 004B XB06H ,40 l/s 004H XB37H ,50 l/s 004H XB37H ,60 l/s 004H XB37H ,70 l/s 004H XB37H ,80 l/s 004H XB37H-1-40 Isolering Stativ för golvmontage Svetskopplingar (set om två st) Lödkopplingar (set om två st) Dim Dim 004B B B DN20 004B mm 004B B B B DN25 004B mm Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 101

102 DEVI by Danfoss Elektriska värmelösningar DEVI grundades 1942 och är en global marknadsledare inom högpresterande elektriska värmesystem för inomhus- och utomhusbruk. Sedan 2003 är DEVI en del av Danfoss. Samtliga produkter från DEVI uppfyller alla lämpliga internationella säkerhets- och energistandarder och erbjuder upp till 20-års garanti. DEVI är också certifierade ennligt ISO/TS 16949, bilindustristandard. DEVIflex är en metermärkt värmekabel för frostskydd av rör och slangar. Kabeln monteras utvändigt på rör eller slang. Effekten 10 W/m klarar av att frostskydda rör max 40 mm med 40 mm isolering ner till - 35 C. DEVIflex 10T Benämning DEVIflex 10T Längd m Effekt W 80 W/m 2 Yta m 2 Resistans Ohm E-nummer , , ,5 1324, ,75 882, , ,25 529, ,9 403, ,5 260, ,2 219, ,75 183, ,4 145, , ,25 105, ,5 88, ,75 76, , ,25 57, ,5 53, , ,5 37, , ,5 30, , , DEVIflex Spänning: 230 V Effekt/m: 10 W/m Kabeldiameter: 6,9 mm Kabeltyp: 2-ledare med skärm Kallkabel: 2,5 m, 3 x 1,5 & 3 x 2,5 mm 2 Ledarisolering: PEX Ytterisolering: PVC miljöanpassad Max omgivningstemperatur: 65 C Min. böjradie: 40 mm Förläggingstemperatur: Lägst -5 C Kabelmärkning: Produktionskod och metermärkning för enkel förläggning Godkännande: SEMKO, CE, IEC 60800:2009 Garanti: 20-års totalgaranti Förpackningen innehåller: En (1) st värmekabel med 2,5 mm kallkabel. Användning: Nybyggnation eller renovering Betonggolv Frostskydd DEVIcell för trä- och laminatgolv Träbjälklag K-märkata byggnader 102 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

103 DEVIpipeguard är en självbegränsande metermärkt värmekabel för frostskydd av rör och slangar. Kan levereras i tre utföranden: 10, 25 eller 33 W/m. Värmekabeln förlägges på rör eller slang, effektbehov och tjocklek på isolering bestäms med hjälp av tabel i slutet av katalogen. För an- och avslutning används lämplig skarvsats. DEVIpipeguard Benämning Effekt E-nummer Pipeguard W/m vid + 10 C Pipeguard W/m vid + 10 C Pipeguard W/m vid + 10 C Tillbehör DEVIpipeguard Benämning E-nummer An- och avslutningssats för dosa An- och avslutningssats mot kallkabel DEVIpipeguard Spänning: 230 V Effekt/m: 10, 25 eller 33 W/m vid 10 C Kabeldiameter: 6x12 mm Kabeltyp: 2-ledare med skärm Ytterisolering: Polyolefin Max omgivningstemperatur: 65 C Min. böjradie: 25 mm Förläggingstemperatur: Lägst -60 C Kabelmärkning: Produktionskod och metermärkning Godkännande: SEMKO, CE Garanti: 5-års produktgaranti DEVIpipeheat är en självbegränsande metermärkt värmekabel för frostskydd av rör och slangar som levereras på trumma. Kabeln kan monteras på utvändigt eller invändigt rör med hjälp av tätning, kabeln är godkänd för montage i dricksvattenrör. Värmekabeln klarar av att frostskydda rör med max 50 mm rördiameter ner till - 35 C med 30 mm isolering. DEVIpipeheat 10 Benämning Effekt E-nummer Pipeheat på trumma 10 W/m vid + 10 C DEVIpipeheat 10 Benämning Pipeheat med stickpropp Längd Effekt W/+10 C E-nummer DEVIpipeheat Spänning: 230 V Effekt/m: 10W/m vid 10 C Kabeldiameter: 5,3x7,7 mm Kabeltyp: 2-ledare med skärm Ledarisolering: Teflon Ytterisolering: Fluoropolymer Max omgivningstemperatur: 65 C Min. böjradie: 25 mm Förläggingstemperatur: Lägst -5 C Kabelmärkning: Produktionskod och metermärkning Godkännande: SEMKO, CE Garanti: 5-års produktgaranti Tillbehör DEVIpipeheat Benämning E-nummer An- och avslutningssats för dosa Tätning Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 103

104 DEVIreg 330 är en elektronisk termostat för montage på DIN-skena. Försedd med temperaturvred graderad i grader C och indikeringslampa. Termostaten finns i tre olika temperaturområden. DEVIreg 330 med temperaturområde C är förberedd för temperatursänkning -5 Cvia extremt ur eller annan slutande funktion. DEVIreg 330 Benämning Anmärkning E-nummer DEVIreg 330 För frostskydd DEVIreg 330 Temperaturområde: C Driftspänning: V ~50/60 Hz Brytförmåga: 250 v ~16 A Hysteres: ± 0,4 C Omgivningstemperatur: C Temperatursänkning: 0 15 C (via externt ur) gäller endast C Kapslingsklass: IP 20 Givartyp: NTC 3 m Maximal givarlängd: 50 m, 2 x 1,5 mm2 Mått (B/H/D): 36 x 86 x 53 mm Moduler: 2 Skala: Graderad i grader Godkännande: SEMKO, CE Garanti: 2-års produktgaranti Värme Kyla DEVIreg 610 är en elektronisk termostat för utanpåliggande montage IP 44. Kan också användas som alternativ för reglering och snösmältning mm. Försedd med temperaturvred graderad i grader C, brytare till/från och indikeringslampa. DEVIreg 610 Benämning Anmärkning E-nummer DEVIreg 610 För snösmältning DEVIreg 330 Temperaturområde: C Driftspänning: V ~ 50/60 Hz Brytförmåga: 250 V ~ 10 A Hysteres: ± 0,4 C Omgivningstemperatur: C Temperatursänkning: Nej Kapslingsklass: IP 44 Givartyp: NTC 3m Mått (B/H/D): 69, 5 x 100 x 45 mm Skala: Färg: Polarvit Godkännande: SEMKO, CE Garanti: 2-års produktgaranti Värme Kyla Övriga tillbehör Benämning Anmärkning E-nummer Aluminium tejp 50 m lång, 38 mm bred Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

105 DEVIreg Touch är en digital termostat utrustad med energibesparande funktioner och digital skärm för effektiv golvvärmereglering. Termostaten kan användas i alla rum och under alla typer av golv, även trägolv och parkett. Med tvådelad konstruktion går montering och demontering med ett klick. DEVIreg Touch kan användas med golvgivare, rumsgivare eller i en kombination av dem båda och är utmärkt för både nybygg och renovering. - 2 digital skärm med en intuitiv och lättnavigerad meny på 19 språk - Enkel att ställa in - Fullt flexibel timer som ger full flexibilitet dygnet runt - Kodsystem för felsökning samt kopiering av inställningar - Energibesparingar med smarta program t ex bortrest- och vädringsfunktion - Avläsning av förbrukad energi - Kompatibel installation med flera ramsystem på marknaden - Energibesparande timer DEVIreg Smart Benämning Färg E-nummer DEVIreg Touch DEVIreg Touch DEVIreg Touch Kompatibla ramar ELKO + ABB JUSSI 85mm Schneider Exxact GIRA Esprit LeGrand Valena LeGrand Galea Life Merten M-smart Merten M-plan Kompatibla givare Aube 10K FENIX 10K Raychem 10K Eberle 33K Teplolux 6K8 Warmup 12K Ensto 47K OJ 12K DEVI 15K BLACK Polar White (Exxakt vit) Pure White (Polarvit) Black (Svart) POLAR WHITE (EXXACT) PURE WHITE (POLARVIT) Förklaring av Polar White & Pure White Färgen Polar White är vit och påminner om färgen Exxact vit. DEVIreg Smart Pure White är det som kallas för Polarvit, vilket påminner om en vit-gul ton. DEVIreg Touch Driftspänning: V 50/60 Hz Standby strömförbrukning: <400 mw Relä Resistiv last: 16A/3680W 230V Induktiv last: Cos Φ = 0,3 max 1 A Givarkabel : DEVI, NTC 15 kohm vid 25 C. Galvaniskt åtskild från strömförsörjningen. Kompatibel med andra givare. Givarvärden: 0 C 42 kohm 20 C 18 kohm 25 C 15 kohm 50 C 6 kohm Reglering: PWM pulsbreddsmodulering Omgivn. temp: 0 till +30 C Begränsning av golvtemp: Max +20 till +35 C (+45 C) Min. +10 till +35 C (+45 C) Frostskydd: +5 C (+5 till +9 C) Temp. område: 5 35 C (rum) eller 5 45 C (golv) Sänkning i ekonomiperioder: 0 till +30 C Förvaringsstemp: 20 till + 65 C Batterireservinställningar: Alltid Tid, datum, förbrukningsmätare: 24 timmar IP-klass: 21 Godkännande: SEMKO, CE Garanti: 5-års produktgaranti Mått (H/B/D): Termostaten är tvådelad med beröringssäker konstruktion - Displaydel: 67 mm 67 mm 22 mm - Bottendel: 67 mm 67 mm 22 mm (från väggytan) Förpackningen innehåller: Termostat, designram, givare och snabbguide. Kopplingsschema DEVIreg Touch Smart val där det finns krav på maximalt tillåten installerad effekt. Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 105

106 DEVIreg Smart är en programmerbar termostat med timer som kan anslutas till WIFI. DEVIsmart appen kan styras via din smartphone. Användargränssnittet är lättförståeligt och intuitivt att arbeta med. Termostatens huvudsakliga funktion är att reglera elektriska golvvärmeelement. Termostaten är endast avsedd för fasta installationer. DEVIreg Smart kan användas med golvgivare, rumsgivare eller i en kombination av dem båda och är utmärkt för både nybygg och renovering. DEVIreg Smart installeras snabbt och intuitivt med hjälp av guiden i appen. Den har en vädringsfunktion och ett energisparprogram med bland annat en optimal start-/stoppfunktion som ger önskad temperatur vid rätt tillfälle och kan därför minska uppvärmningskostnaderna. DEVIreg Smart Benämning Färg E-nummer DEVIreg Smart Polar White (Exxakt vit) DEVIreg Smart Pure White (Polarvit) DEVIreg Smart Black (Svart) Kompatibla ramar ELKO + ABB JUSSI 85mm Schneider Exxact GIRA Esprit LeGrand Valena LeGrand Galea Life Merten M-smart Merten M-plan Kompatibla givare Aube 10K FENIX 10K Raychem 10K Eberle 33K Teplolux 6K8 Warmup 12K BLACK Ensto 47K OJ 12K DEVI 15K POLAR WHITE (EXXACT) PURE WHITE (POLARVIT) Förklaring av Polar White & Pure White Färgen Polar White är vit och påminner om färgen Exxact vit. DEVIreg Smart Pure White är det som kallas för Polarvit, vilket påminner om en vit-gul ton. DEVIreg Smart Driftspänning: V 50/60 Hz Standby strömförbrukning: <400 mw Relä Resistiv last: 16A/3680W 230V Induktiv last: Cos Φ = 0,3 max 1 A Givarkabel : DEVI, NTC 15 kohm vid 25 C. Galvaniskt åtskild från strömförsörjningen. Kompatibel med andra givare. Givarvärden: 0 C 42 kohm 20 C 18 kohm 25 C 15 kohm 50 C 6 kohm Reglering: PWM pulsbreddsmodulering Omgivn. temp: 0 till +30 C Begränsning av golvtemp: Max +20 till +35 C (+45 C) Min. +10 till +35 C (+45 C) Frostskydd: +5 C (+5 till +9 C) Temp. område: 5 35 C (rum) eller 5 45 C (golv) Sänkning i ekonomiperioder: 0 till +30 C Förvaringsstemp: 20 till + 65 C Batterireservinställningar: Alltid Tid, datum, förbrukningsmätare: 24 timmar IP-klass: 21 Godkännande: SEMKO, CE Garanti: 5-års produktgaranti Mått (H/B/D): Termostaten är tvådelad med beröringssäker konstruktion - Displaydel: 67 mm 67 mm 22 mm - Bottendel: 67 mm 67 mm 22 mm (från väggytan) Förpackningen innehåller: Termostat, designram, givare och snabbguide. Kopplingsschema DEVIreg Smart Smart val där det finns krav på maximalt tillåten installerad effekt. 106 Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6

107 Smart styrning på Alléhotellet i Finspång I Finspång ligger Alléhotellet som drivs av familjen Källgren/Söderberg sedan 17 år tillbaka. Stefan Källgren berättar att när de tog över hotellet fanns det endast handfat på rummen och sedan dess har familjen byggt till badrum med dusch och wc i alla rum. I åtta av hotellets badrum regleras golvvärmen numera med termostaten DEVIreg Smart. Det finns totalt 14 st hotellrum på Alléhotellet. Stefan berättar att han fick en del olika förslag på termostater från Elektroskandia men ingen lösning var så bra som DEVIreg Smart. - Det är en perfekt styrning för oss som driver hotell. Vi kan använda funktionen på termostaten där vi kan sätta en maxbegränsning på temperaturen. På så sätt håller vi våra energikostnader nere samtidigt som vi kan garantera komfort för våra gäster, berättar Stefan. Tidigare hade Alléhotellet problem med att gästerna höjde deras förra termostater så pass mycket så att termostaten blev defekt. En av fördelarna med DEVIreg Smart är att det går att låsa termostaten vid en viss temperatur eller ställa in ett visst temperaturspann. Dessutom tycker Stefan att termostatens utseende passar bra in i deras badrum på hotellet. En stor fördel för Alléhotellet är att de nu kan spara både tid och pengar. Även när Stefan och hans familj var på resa i USA och Polen fungerade termostaterna med tillfredställande resultat. DEVIreg Smart styrs via en app och på så sätt kommer du åt dina inställningar var du än befinner dig i världen. Andra funktioner som DEVIreg Smart har är: vädringsfunktion, energisparprogram med bland annat en start/stoppfunktion som ger önskad temperatur vid rätt tillfälle och kan därför minska uppvärmningskostnaderna. Stefan styr samtliga termostater via sin smartphone. Stefan kom i kontakt med DEVI efter att han hade pratat med Roland Larsson på Elektroskandia i Norrköping som berättade att DEVI var där i hans butik och visade upp en lösning som kunde passa perfekt på Alléhotellet. Därefter träffade Stefan vår representant från DEVI som informerade honom om DEVIreg Smart och även kunde erbjuda en komplett lösning för Alléhotellet. Valet blev enkelt för Stefan och hittills har han bara positiva erfarenheter av DEVIreg Smart. Danfoss Heating Segment - PRODUKTKATALOG - VPIOB407 - Version 6 107
