1 -/ det prisfördelaktiga alternativet. väg möter järnväg. PLANKORSNINGSSYSTEM för högsta krav

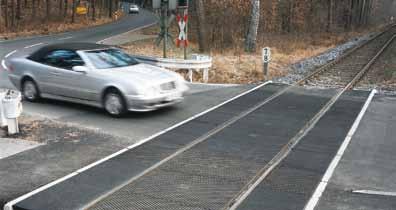

2 01.-/ ANVÄNDNING innostrail, den höghållfasta och långlivade däckningen för plankorsningar. Vi rekommenderar innostrail för plankorsningar med ett trafikflöde från medel till högt (beroende på spårstrukturen). Jämfört med STRAIL är detta system, vilket är oberoende av sliperavståndet, uppbyggt av större 900 mm inner- och ytterpaneler, vilka kännetecknas av en textilförstärkt yta i spontskarven. 02.-/ FÖRDELAR innostrail, det särdeles ekonomiska systemet. innostrail är en höghållfast och långlivad däckning för plankorsningar, vilken kan tillverkas mycket ekonomiskt tack vare hantering av större panelmått. Systemet behöver heller inga befästnings-klotsar. Systemet består av paneler av helgummi med en inbyggd smal flänsränna. Det byggs ihop till en enhet genom vårt tätlåsande system. innostrail kan levereras för alla befästningar. Systemet kombinerar därmed kostnadsfördelar med ett stort antal användningsområden. prisfördelaktigt system oberoende av sliperavstånd innostrail -/ det prisfördelaktiga alternativet. sida 2

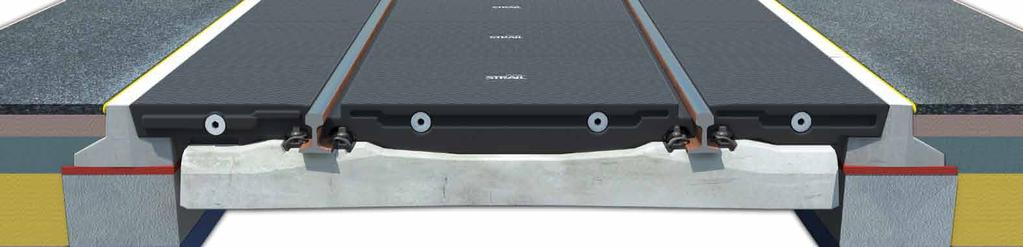

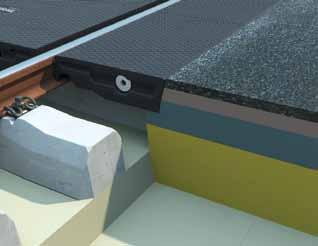

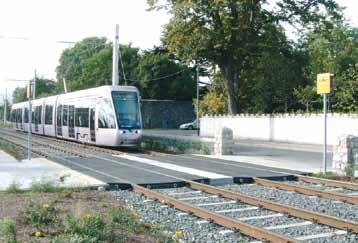

3 03.-/ DATEN innostrail det mycket ekonomiska systemet. För speciella fall kan en version av ytterpanel levereras med avstånd yttersida räl kantbalk: 591 mm (t.ex. för spårvägar, längsgående betongkanter). innostrail väganslutning: Version utan kantbalk med smal ytterpanel för avstånd yttersida räl - vägbana: 591 mm innostrail 900 mm innerpanel för spårvidd 1435 mm (kan levereras för alla vanliga spårvidder) innostrail 900 mm ytterpanel, avstånd yttersida räl - kantbalk: 713 mm innostrail tätlåsande system (se sidan 7) - alla komponenter i varmdraget och galvaniserat stål. 591 mm innostrail väganslutning - version med 713 mm ytterpanel, kantbalk och prefabricerad underbalk av betong Kantbalk av höghållfast betong C 70/85 (1800 mm eller 900 mm) speciellt murbruk och prefabricerad 1500 mm underbalk av betong Spont-not förbindelse - textilförstärkt Asfaltbeläggning med Tok -tape Bitumenstabiliserat grus (lagervis) Förstärkningslager (enligt väghållarens anvisningar) mm innostrail -/ det prisfördelaktiga alternativet. sida 4 innostrail -/ det prisfördelaktiga alternativet. sida 5

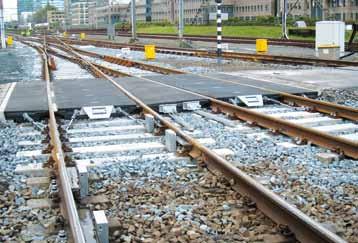

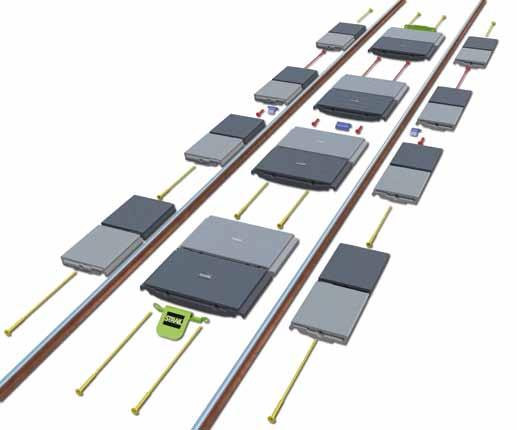

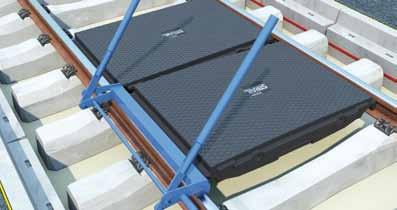

4 04.-/ INSTALLATION innostrail snabbt installerat med hjälp av en schaktmaskin. 05.-/ TÄTLÅSANDE SYSTEM enkelt, intelligent, patenterat.! När läget för korsningen är bestämd, rälsläget i höjd- och sidled är färdigställt och befästningen är utförd kan installationen av innostrailpanelerna påbörjas. Kantbalkarna installeras enligt tillverkarens anvisningar. Väganslutningen byggs upp av ett flertal lager asfalt. Pressa sen ihop kanten på panelen med installationsverktyget och slå med en slägga så att den andra flänsen glider in under rälens huvud. Bygg ihop panelerna på längden med det tätlåsande systemet till en enhet utan skarvöppningar. Garanti / Underhåll patenterat, sammanhängande, kompatibelt låsningssystem för alla paneltyper i STRAIL -familjen enkelt att använda lägesstabilt vid diagonal trafik inga skarvöppningar Väganslutningen anläggs med hänsyn tagen till att den byggs upp av ett flertal lager av vilka vart och ett måste komprimeras. Börja installera panelerna i mitten av korsningen. Passa in ena flänsen under rälens huvud. Använd sen schaktmaskinens skopa, tryck ihop panelen tills den andra flänsen glider in under rälens huvud och pressa ner panelen. Alternativt (om ingen schaktmaskin finns på anläggningsplatsen): passa in ena flänsen under rälens huvud. Om installationen utförts korrekt enligt installationsanvisningarna erbjuder vi en garanti på innostrail utöver den lagstadgade. innostrailprodukterna kräver inget regelbundet underhåll. Livslängden på en plankorsning beror på respektive trafikflöde. Extrema ökningar eller minskningar i trafiken kan påverka livslängden men 15 år är regel. Detaljerad installationsanvisning följer med varje leverans eller kan laddas ner från standardstång mittstång rörelsestopp koppelskydd innostrail-panel innostrail -/ det prisfördelaktiga alternativet. sida 6 innostrail -/ det prisfördelaktiga alternativet. sida 7

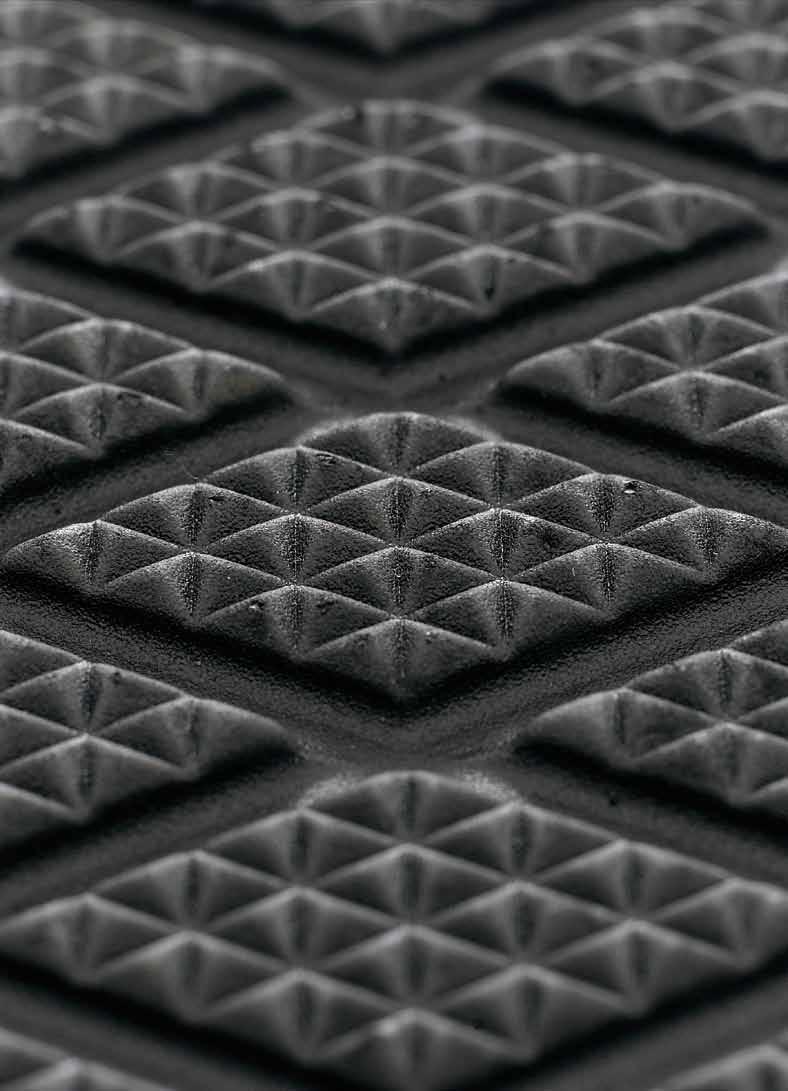

5 06.-/ INTRESSANTA PUNKTER Kvalitet /Godkännande 07.-/ FAQ Vad ni alltid velat veta. Genom vår internationella kvalitetsförsäkring kan vi spåra upp individuella komponenter i våra produkter även åratal efter leverans. Alla komponenter är grundligt provade och testade på praktiskt sätt: råmateriel i våra utvecklingslaboratorier och nya såväl som förändrade material i våra testbänkar. Våra produkter utvärderas regelbundet av LGA Nürnberg. Vi samlar också in långsiktigt data om utvecklingen av SRT-värdet tillsammans med Federal Highway Research Institute. Sedan 1994 har vi varit certifierad enligt DIN ISO EN 9001 och dessutom varit Q1 leverantör till Deutsch Bahn AG såväl som A1 leverantör till SNCF. Alla produkter som hör till STRAIL - familjen har godkänts och installerats i nästan alla stora järnvägsländer. Vi svarar gärna på de specifika frågor ni kan ha i detta ämne. Återvinning / Returpolicy Vad är STRAIL - produkterna gjorda av (till skillnad mot andra gummipaneler)? Alla plankorsningspaneler i STRAIL -familjen är tillverkade av återvunnet och rent gummi med den smalast tillåtna flänsrännan. En särskild egenskap är att hela panelen är helt vulkaniserad enligt den patenterade tillverkningsprocessen. På grund av den komplexa tillverkningsprocessen är det möjligt att uppnå enastående produktegenskaper och en betydelsefull längre livslängd. Användning av STRAIL, pontistrail, innostrail, pedestrail och velostrail Beroende på väg- och spårlaster såväl som individuella lokala förutsättningar kan otvivelaktigt en perfekt passande produkt hittas i STRAIL - familjen. Ni rekommenderas att ta kontakt med en ansvarig STRAIL -representant som gärna hjälper er att hitta rätt produkt för ert respektive användnings-område. Vår returpolicy erbjuder er en betydelsefull fördel gamla paneler som köpts från STRAIL eller en av våra STRAIL -partner kan returneras till STRAIL. Vi återvinner panelerna och återanvänder dem sen i vår produktionsprocess. Växlar I samråd med vår konstruktionsavdelning har speciella paneler tagit fram, exakt dimensionerad för däckning av hela ytan vid mitt- och ändområdena för växlar. Vi utför täta utvärderingar av våra leverantörer i så kallade leverantörsrevisioner för att försäkra oss om en dokumenterad process och produkthantering. Vårt motto >> bevara värdefullt råmaterial och energiresurser! Om ni väljer att lämna STRAIL -paneler på någon avfallsanläggning är STRAIL -gummipaneler klassade enligt European Waste Catalog EWC med kod Enligt denna kod kan våra paneler lämnas hos alla avfallshanteringsbolag. Kurvor I princip är däckning av hela ytan i kurvor oproblematisk. Mycket snäva kurvor däckas med ett antal speciella kurvpaneler. innostrail -/ det prisfördelaktiga alternativet. sida 8 innostrail -/ det prisfördelaktiga alternativet. sida 9

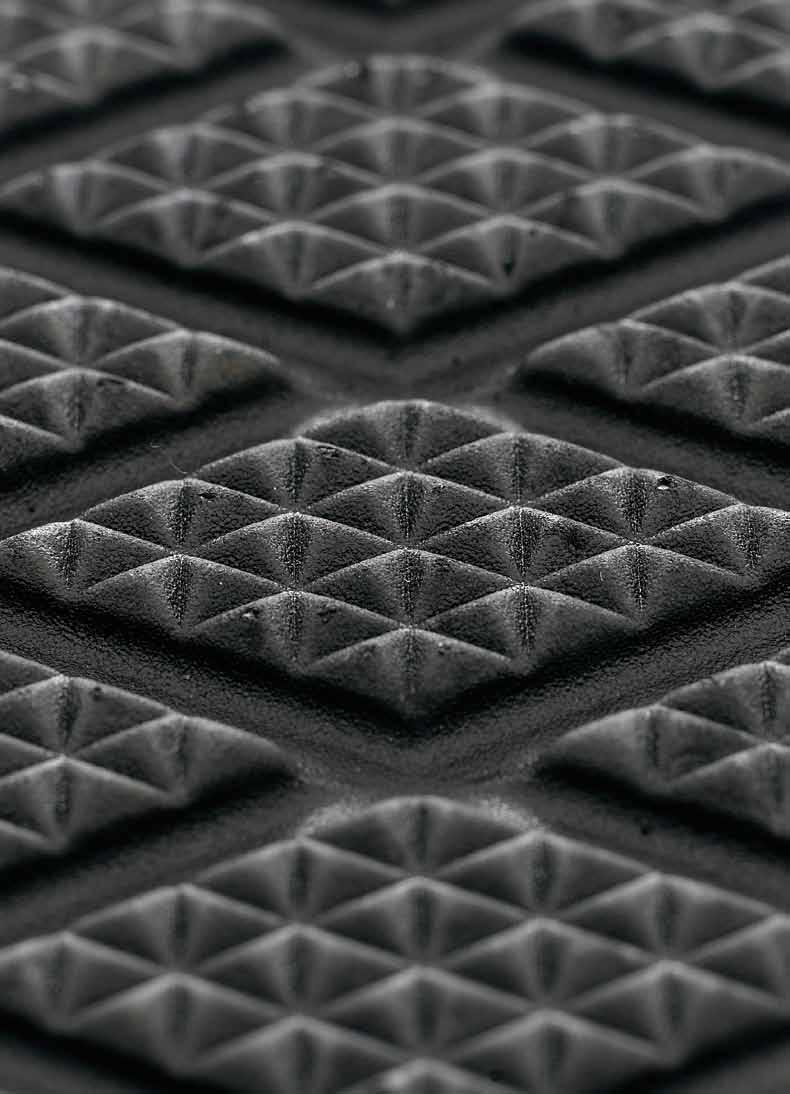

6 08.-/ STRAIL PRINCIPEN Vi förenar väg och järnväg. snabbt. Trafiken måste flyta snabbt och utan hinder. Med STRAIL blir ni snabba - i planering, konstruktion och underhåll. Normalt får ni er offert inom 24 timmar och bara 2 veckor efter order kan ni förvänta er leveransen av era STRAIL paneler. En arbetsstyrka på 4 till 6 personer kan installera en 9 meter lång plankorsning på endast 3 timmar utan maskiner. En installation med kantbalkar, vilket kräver en grävare, tar bara knappt 8 timmar. Då arbete erfordras på väg eller spår kan STRAIL avlägsnas och installeras när som helst utan större ansträngning. Vår världsvida säljorganisation med experter kan snabbt ge er support på lämpligaste språk. STRAIL betalar sig redan från början. säkert. När det handlar om säkerhet tillåts inga kompromisser. STRAIL är annorlunda alltifrån sin tekniskt enkla med ändå snabba och säkra installation, till sin möjlighet att på daglig basis bära kontinuerliga laster utan att skarvöppningar bildas. Produkter i STRAIL -familjen har den smalast tillåtna flänsrännan, velostrail är till och med helt utan flänsränna. Den patenterade ytan på STRAIL gummipaneler har samma slirningsmotstånd som asfalt (även vid väta). STRAIL. Säkerhet för era plankorsningar, säkerhet för era investeringar. tillförlitligt. Att bygga plankorsningar är en sak, att hålla dem i utmärkt skick en annan. STRAIL gör det enkelt för er. Installera och glöm är vårt motto och som resultat får man nästan helt underhållsfria plankorsningar. Över korsningar på 5 kontinenter med varierande klimat är basen för vår tillförlitliga teknik och val av material. Nära samarbete med våra kunder är viktigt för oss. Era erfarenheter, frågor och förslag hjälper oss att fortsätta mot en fulländad STRAIL. Det innebär att ni tjänar på den långa livslängden på våra produkter. Med support från den världsvida KRAIBURG-gruppen har vi varit en pålitlig partner i mer än 30 år. STRAIL lever upp till era förväntningar. -/ det prisfördelaktiga alternativet. Spontskarvlösningen förhindrar, framför allt vid diagonal trafik, den fruktade plötsliga kollaps - effekten, välkänd från andra enkelpanelsystem. innostrail -/ det prisfördelaktiga alternativet. sida 10

7 Vi förbinder väg och järnväg. snabbt. säkert. tillförlitligt. STRAIL och STRAILastic är varumärken inom gruppen KRAIBURG Elastik GmbH / STRAIL plankorsningssystem & STRAILastic system för spårbeläggningar D Tittmoning / Göllstraße 8 / tel. +49 (0) / fax -126 / / (November 2011) Vår kontakt i Sverige/Norge > Tommy Lillqvist / tel. +46 (0) / info@goodrail.com /
