Magnum maskiner. Bordcirkelsåg Magnum TKU Formatbordet rörligt i nålrullager för exakta snitt upp till 1450 mm längd. Precision ger perfektion

Transkript

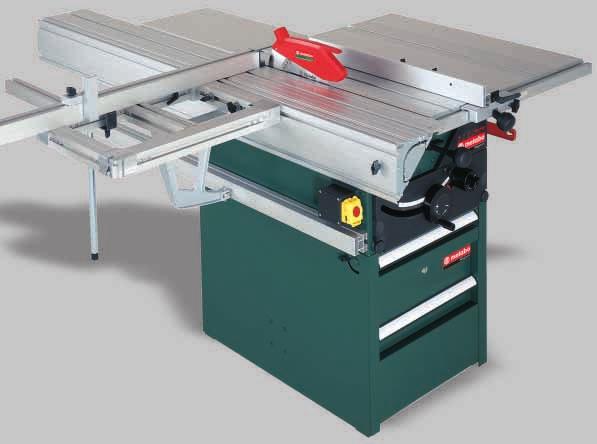

1 Magnum maskiner Precision ger perfektion Formatbordet rörligt i nålrullager för exakta snitt upp till 1450 mm längd Montera och demontera tillsatsbordet utan verktyg om du vill såga större arbetsstycken utan att du behöver efterjustera Omfattande tillbehörsprogram för mångsidig användning Stabila anoxiderade bord av strängpressprofiler Bordcirkelsåg Magnum TKU 1693»Trädammemissionsprovad«enligt TRGS 553 Strömbrytare med låsbart lock Integrerad justersåganordning för kapning av arbetsstycken upp till 330 mm bredd Integrerat eluttag för anslutning av en utsugningsanordning Enkel hantering med väl genomtänkta manövrerings- och funktionselement 128

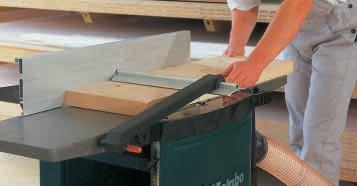

2 Överallt där proffsyrkesmän arbetar ställs också särskilda krav på verktyget. Metabo insåg detta tidigt. Hos varje maskin med namnet Metabo stöter du på utveckling som alltid orienterar sig mot användarens professionella uppgifter och de kriterier som kännetecknar en Metabo: kapacitet, säkerhet och livslängd. Detta gäller också för den senaste versionen av de nya Magnummaskinerna. Oavsett om de finns på en byggplats, i en verkstad eller används inom utbildning - med en Magnum med dess höga effektreserv, stora matningskapacitet och omfattande tillbehörsprogram är man alltid mobil och kan ändå arbeta fullt. Precision finns inbyggd i en Magnum som standard. Alla maskiner i Metabo Magnum-serien är utformade och dimensionerade på ett sådant sätt att maskinen även efter år av hård användning fortfarande ger samma jämna och exakta resultat som första dagen. Bordsplattor i storformat av anoxiderad aluminiumprofil eller massivt gjutgods, stabilt utförda anhåll av pressgjuten aluminium samt naturligtvis ett robust maskinhus garanterar detta. Den som är effektiv förtjänar hög effekt. En Magnum kan man knappt köra till gränsen för dess kapacitet. Särskilt om man bestämmer sig för utförandet med 3-fas växelström. Det innebär ännu större matningsförmåga och effektreserv jämfört med den redan kraftiga varianten med en-fas växelström. Om en 3-fas växelströmsanslutning står till förfogande bör man välja maskinerna med 3-fas motor. Hellre enkel teknik än helt enkelt mer teknik. Magnum-maskiner är visserligen tekniskt högvärdiga, men aldrig komplicerade. Alla knappar och manöverdetaljer finns alltid där man väntar sig i professionella sammanhang och kan lätt ställas in på önskade värden. < Storlek är inte en fråga om centimeter, utan om kapacitet. Även om en Magnum är stark i grundutförandet är den en kompakt enhet, som utan problem kan transporteras i en personbil. Säkerhet är inget privilegium, utan en rättighet. Vid utvecklingen av den nya Magnumgenerationen har samtliga gällande bestämmelser rörande hälso- och säkerhetskrav beaktats. Exempelvis är samtliga Magnummaskiner utförda med nollspänningsutlösning, som skyddar mot oavsiktlig återstart av maskinen när strömmen återkommer efter ett strömavbrott. Maskinen återstartar inte förrän användaren ånyo kopplar till strömställaren. Dessutom har bordcirkelsågarna och hyvelmaskinerna (utom ADH 260) strömbrytare med lock som kan låsas med hänglås. Givetvis uppfyller alla Magnum-maskiner alltid de föreskrifter som gäller i det aktuella landet. En Magnum ger också optimal arbetsmiljö. I kombination med en stoftavskiljare som suger ut nästan alla spån och trädamm är en Magnum perfekt för t ex möbeleller byggnadssnickerier, skolor eller andra utbildningslokaler. Maskinerna, som är provade och godkända med avseende på trädammemission enligt TRGS 553 (Tekniska bestämmelser för farliga ämnen, stadgade av provningsanstalten»fach- und Prüfgemeinschaft Holzbearbeitungsmaschinen«FPH). Det innebär att föreskrivet partikelgränsvärde för dammstoft i luft hålls konstant. Därmed bortfaller behovet av den regelbundna och kostnadskrävande uppmätningen av partikelkoncentrationen. En Magnum är alltid så mångsidig som man själv vill. Ett omfattande tillbehörsprogram ger mångsidiga bearbetningsmöjligheter i Magnumprogrammet. I samma Metabokvalitet som din Magnummaskin. För alla användningar - just där det gäller. 129

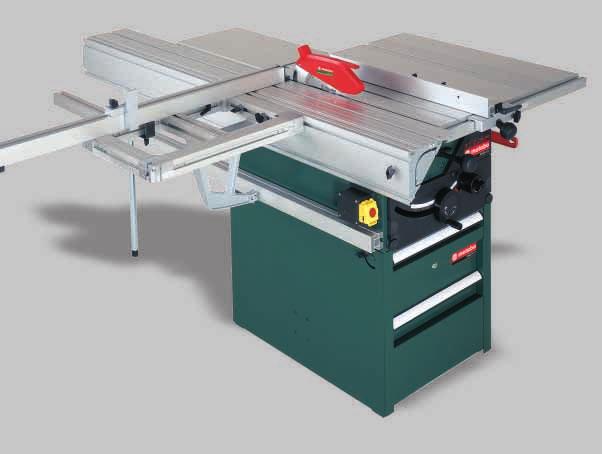

3 Bordcirkelsågar Bordcirkelsåg TKU 1693 TKU 1693 är tre fullvärdiga maskiner i en: 1. Bordcirkelsåg x Lämpad för samtliga arbetsoperationer, som kan genomföras med sedvanlig bordcirkelsåg 2. Justersåg x Lämpad för kapning av exakta längder på arbetsstycken med bredd upp till 330 mm x Även geringssågning är möjlig x Som justersåg förflyttas sågklingan fram till och genom materialet som därvid ligger stilla mot anslagslinjalen 3. Formatcirkelsåg x För noggrann och säker sågning av mindre och större arbetsstycken x Optimal styrning av arbetsstyckena på det i nålrullager rörliga formatbordet x Kantning av okantat virke (virke med endast flatsidorna sågade) kan med hjälp av medföljande nedhållare genomföras utan särskild extrautrustning x Formatcirkelsågen är väl lämpad även för ej parallella snitt Magnum TKU 1693 Magnum TKU 1693 utförd med långt format- och justerbord, tillsatsbord (förlängning) och tillsatsbord (breddning) samt monterad på underskåp Med TKU 1693 kan arbetsstycken med tjocklek upp till 83 mm precisionssågas. Det 1800 mm långa format- och justerbordet möjliggör snitt med en längd upp till 1450 mm. Justersågen är lämpad för kapning av arbetsstycken med en bredd upp till 330 mm. 130

4 Bordcirkelsåg Magnum TKU 1693 x Hårdmetallsågklinga för klyvning och kapning x För exakta snitt i arbetsstycken upp till max. 83 mm tjocklek x Sågbredd vid parallellanslag: 280 mm vid parallellanslag med tillsatsbord (breddning): 700 mm x Hög hastighet (57 m/s) för utmärkt snittkvalitet x Maskinhus av vridstyv stålplåt x Eloxerade bord av strängpressningsprofiler x Robust, tystgående asynkronmotor x Dubbelt kullagrad sågspindel x Sågklinga lutbar för geringssnitt, från -1,5 till 46,5. Därigenom kan även undersnitt genomföras. Spärrlägen vid 0 och 45. x Anslag för geringssågning i vinkel upp till max. 45 med justerbar skala av aluminium för exakt inställning av avståndet mellan kapningsanslag och sågklinga med kapningsanslaget i geringsanslaget är det möjligt att kapa flera arbetsstycken upp till max. 1,15 m längd till samma mått; kan förlängas till max. 2 m med hjälp av ett utdragbart ändanslag lupp för bättre avläsning av avståndet till sågklingan x Stabilt anslag för klyvning med extra klämning baktill, fininställning av sågbredd samt med lupp för bättre avläsning av inställd sågbredd x Nålrullagrat format- och justerbord som når ända fram till sågklingan. Maximal såglängd med 920 mm långt format- och justerbord: 800 mm med 1800 mm långt format- och justerbord: 1450 mm x Brytare med låsbart lock för att förhindra obehörig användning av maskinen x Integrerat eluttag för anslutning av en spånsug. Maskin och spånsug kan därmed kopplas in resp. ifrån samtidigt. x Elektromekanisk motorbroms x Termiskt överlastskydd för längre motorlivslängd x Nollspänningsutlösare x Anslutningsmöjlighet för spånsug på maskinens baksida. Extra sugningsfunktion vid skyddskåpans stos. x»trädammstestad«av FPH enl. TRGS 553 x Med hårdmetallsågklinga (tillbehör) som även är lämplig för sågning av plast x Många användningsområden med omfattande tillbehör x Bekväm transport av maskinen med utdragbara bärhandtag Typ Magnum TKU 1693 W Magnum TKU 1693 D för 1-fas växelström för 3-fas växelström Standardutrustning Hårdmetallsågklinga (24 tänder), anslag för klyvning med integrerad fininställning och lupp, uppläggningsbord med anslag och försättslinjal, påskjutare och inställningsverktyg Basmodell (Standardutrustning) med kort format- och justerbord ( ) nr med långt format- och justerbord ( ) nr Komplettmodell Basmodell med tillsatsbord (förlängning) ( ), Tillsatsbord (breddning) ( ) och underskåp ( ) med kort format- och justerbord ( ) nr med långt format- och justerbord ( ) nr Tekniska data Max. såghöjd vid sågklingans läge 90 : 83 mm 83 mm 45 : 55 mm 55 mm Diameter sågklinga 250 mm 250 mm Svängningsområde sågklinga -1,5 bis 46,5-1,5 bis 46,5 Nominell upptagen effekt 2,1 kw (S6-40%) 2,7 kw (S6-40%) Avgiven effekt 1,6 kw (S6-40%) 2 kw (S6-40%) Max. varvtal 4400 v/min 4400 v/min Max. arbetsstycksbredd vid användning som justersåg 330 mm 330 mm Såghastighet 57 m/s 57 m/s Max. moment 5,4 Nm 10,5 Nm Utsugningsanslutningar vid maskinen Ø 100 mm/ø 82 mm Ø 100 mm/ø 82 mm vid skyddskåpans stos Ø 35 mm Ø 35 mm Dimensioner: maskinbord (utan format- och justerbord) 345 x 810 mm 345 x 810 mm höjd till maskinbordets yta 370 mm 370 mm höjd med underskåp 890 mm 890 mm kort format- och justerbord 220 x 920 mm 220 x 920 mm långt format- och justerbord 220 x 1800 mm 220 x 1800 mm uppläggningsbord 500 x 400 mm 500 x 400 mm Vikter: maskin utan format- och justerbord och uppläggningsbord 60 kg 60 kg kort format- och justerbord med löpskena 14 kg 14 kg långt format- och justerbord med löpskena 26 kg 26 kg uppläggningsbord med anslag 9 kg 9 kg 131

5 Bordcirkelsågar nr. för bordcirkelsågen Magnum TKU 1693 nr. för bordcirkelsågen Magnum TKU 1693 HW (HM) Hårdmetallsågklingor Ø 250 mm Skärbredd 2,8 mm, växelvis snedslipad tandning, håldiameter 30 mm, för sågning av trä och träliknande material Antal tänder = Antal tänder = Antal tänder = ) Standardutrustning till TKU ) För rent sågsnitt, även lämplig för sågning av laminerade skivor och plastmaterial Underskåp Snabbspännen för enkel montering och demontering av maskinen utan verktyg Rullagrad, låsbar utdragslåda och spånuppsamlingslåda Transportanordning med hjul, som kan sänkas ned Arbetshöjd för på underskåp monterad maskin 890 mm Vikt 32 kg Underrede, hopfällbart för spånutsugning vid utsugning på två ställen (maskinens utsugningsanslutning samt sågskyddets utsugningsstos) Sugslangar Ø 35 mm med anslutningsstycke Ø 58 mm och anslutningsstycke Ø 35 mm för bajonettfattning längd 3,5 m längd 2,5 m (svårantändlig) längd 1,75 m Slanghållarer håller borta sugslangen (kopplad till sågskyddet) från sågningsområdet Grenrör för montering på spånutsug Magnum AG 2417 eller på stoftavskiljaren Magnum EOB Förutom sugslangen från spånsugen/stoftavskiljaren kan även sugslang med anslutningsstycke Ø 58 mm anslutas. Arbetshöjd för på underrede monterad maskin Vikt 890 mm 7 kg för omriggning till format- och justercirkelsåg Beställnr. Tillsatsbord (förlängning) Förhindrar att långa arbetsstycken tippar bakåt vid sågning Förlänger maskinbordet ca 560 mm bakåt Montering utan verktyg och efterjustering Tillsatsbord (breddning) Medger sågning av material som ligger an mot klyvanhållet, upp till 700 mm bredd Om ett andra tillsatsbord monteras, kan sågning av material som ligger an mot klyvanhållet, upp till 1160 mm bredd genomföras Montering utan verktyg och efterjustering till detta: Stödben, ställbart i höjdled Om två tillsatsbord monteras, måste stödbenet användas till det andra tillsatsbordet Extrabord, bredd 345 mm Vid omriggning av TKU 1693 till bordcirkelsåg, kan detta extrabord monteras på maskinens vänstra sida istället för format- och justerbordet Montering utan verktyg och efterjustering Format- och justerbord för omriggning av maskiner med kort format- och justerbord till utförande med långt format- och justerbord (eller omvänt) Format- och justerbord, längd 920 mm Möjliggör upp till 800 mm långa snitt, levereras med 1200 mm lång löpskena och nedhållare. Format- och justerbord, längd 1800 mm Möjliggör upp till 1450 mm långa snitt, levereras med 1800 mm lång löpskena, stödben och nedhållare. För arbete med format- och justerborden erfordras även uppläggningsbordet med anslag Uppläggningsbord med anslag (reservdel) för montering av format- och justerbord / Anslag för kapning och sågning i gering upp till 60 - justerbar skala i aluminium - ändstopp för seriemässig kapning av arbetsstycken upp till 1,15 m längd. Anslag för kapning/geringssågning eller klyvning för montering på TKU 1693 (vid användning som bordcirkelsåg eller justersåg - utan justerbord) i kombination med extrabordet standardutrustning för TKU 1693 Utdragbart ändstopp för montering i uppläggningsbordets anslag Medger seriemässig kapning av arbetsstycken på upp till 2 m längd Justerbar skala i aluminium Uppläggningsyta, kan fällas uppåt när den inte längre används (för kapning) Ritssåganordning innefattande ritssåg med ritssågklinga HW (HM) i hårdmetall, drivrem och sågskydd till denna: Ritssågklinga HW (HM) i hårdmetall, Ø 88 mm Skärbredd 3 mm, antal tänder = 8 Möjliggör - i kombination med hårdmetallsågklingan (60 tänder) - sågning av dubbelsidigt laminerade skivor utan fransning av snittkanterna Rullstöd med fällbar kulbana ställbart i höjdled mellan 635 mm och 1140 mm Stödytans bredd 420 mm Maxlast 250 kg Skyddsglasögon med imfri siktskiva till dessa: Reservsiktskiva Ändstopp (reservdel) Klämstycke placerat på bakre änden för hög precision 1 ) standardutrustning för TKU 1693 Tillsatsanslag med fästskena för montering i formatoch justerbord Underlättar sågning av ej parallella snitt Kan även användas som extra uppläggningsstöd Anslag för dubbel geringssågning med fästskena för montering i formatoch justerbord Förenklar avsevärt sågning av ytterst exakta geringssnitt, t ex på vinkelstycken med olika benbredd Med en justering av dubbelgeringsanslaget ställs båda vinklarna; justering av inställd vinkel på maskinens anslagslinjal erfordras därmed ej Spänndon för fastspänning av arbetsstycken på formatoch justerbord 132

6 Magnum TKU 225 Electronic med justersåganordning Bordcirkelsåg Magnum TKU 225 Electronic x Fintandad hårdmetallsågklinga med 42 tänder x Nedsänkbar klyvkniv med skärhöjdskala för dold sågning av spår eller fals eller liknande x Integrerad justersåganordning möjliggör kapning av material upp till 225 mm bredd och 65 mm höjd. x Med skärhöjd på 65 mm är det också möjligt att utföra precisa skär i kraftiga material x Med låg vikt på 26,5 kg och hanterliga mått bekväm att transportera till vald arbetsplats. x Stor skärbredd upp till 565 mm med universalanslag och bifogat tillsatsbord (breddning) x Snedställning av sågklingan för geringssnitt upp till max. 46,5. Spärrlägen vid 90 och 45. Med den negativa snedställningen är undersnitt även möjliga upp till max. 1,5. x Universalmotor med mjukstart x Steglös inställning av sågklingans varvtal från till v/min,. (snitthastighet 28 till 50 m/s), för sågning av olika material x Stabilisering av varvtalet med VC-elektronik för optimala snitt x Termiskt överlastskydd för lång motorlivslängd x Universalanslag med anslagslinjal, som kan vridas 90 åt vänster eller åt höger. Idealiskt för anpassning av profilerade lister. Hanteringen är avsedd för höger- och vänsterhänta i samma grad. x Spännanordning för säkrare fastsättning av arbetsstycket (behövs alltid vid sågning av ickejärnmetaller och runt material) x Möjlighet att via en spånutsug ansluta en spånutsugningsanläggning (tillbehör) för att hålla luft och arbetsplats rena. (Tillsammans med spånsugen är TKU 225 Electronic»dammemissionsprovad«enligt TRGS 553 av FPH). x Strömbrytare med låsbart lock för att förhindra obehörig användning av maskinen. x Nollspänningsutlösning. Säkerställer efter ett strömavbrott under pågående maskindrift att ingen oavsiktlig återstart sker när strömmen återkommer x Omfattande sortiment av sågklingor, avstämda till maskinen för bearbetning av olika material som ickejärnmetaller och olika plaster (även plexiglas). x Mångsidigt användbar med omfattande lättmonterade tillbehör, som t ex tillsatsbord (förlängning) och tillsatsbord (breddning) (montering utan verktyg och efterjustering). Typ Magnum TKU 225 Electronic för 1-fas växelström Standardutrustning Hårdmetallsågklinga med 42 tänder, universalanslag med försättslinjal, tillsatsbord (breddning), spännanordning för arbetsstycke samt skjutstock nr Proffs-utrustning TKU 225 Electronic (standardutrustning), dessutom med tillsatsbord (förlängning) (6.3188, skjutbord ( och stativ ( ) nr Tekniska data Max. såghöjd vid sågklingans läge 90 : 65 mm 45 : 45 mm Diameter sågklinga 210 mm Svängningsområde sågklinga från 1,5 till 46,5 Nominell upptagen effekt 1,8 kw (S6-40%) Avgiven effekt 1,1 kw (S6-40%) Varvtal v/min, steglös Max. sågbredd vid universalanslag med seriemässigt tillsatsbord (breddning) 470 mm Såghastighet m/s Max. moment 3,8 Nm Universalanslag +/ 90 svängbart Max. draglängd 225 mm Dimensioner: sågbord 540 x 430 mm höjd till bordets yta 330 mm höjd med stativ 850 mm Vikt (med universalanslag och spännanordning för arbetsstycke) 26,5 kg Den integrerade justersågen möjliggör kapning av arbetsstycken upp till en bredd på 225 mm. 133

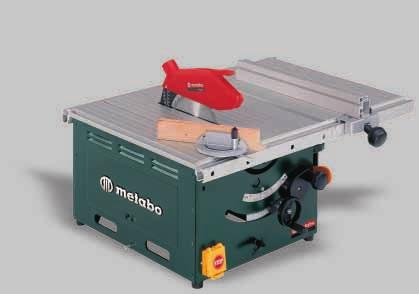

7 Bordcirkelsågar Magnum TK 1066 Bordcirkelsåg Magnum TK 1066 x Hårdmetallsågklinga med 30 tänder x Nedsänkbar klyvkniv med skärhöjdskala för dold sågning av spår eller fals eller liknande x Med skärhöjd på 65 mm är det också möjligt att utföra precisa skär i kraftiga material x Med låg vikt på 23 kg och hanterliga mått bekväm att transportera till valfri arbetsplats. x Stor skärbredd upp till 550 mm vid ändstoppet med bifogat tillsatsbord (breddning) x Klingan kan lutas i 46,5 för geringssnitt. Den negativa lutningen upp till 1,5 möjliggör också undersnitt. x Ändstoppet kan monteras till vänster eller till höger om sågklingan. Hanteringen är avsedd för höger- eller vänsterhänta. x Anslag för geringssågning svängbart från 60 till + 60 x Universalmotor med mjukstart för lång livslängd samt elektronisk varvtalsstabilisering för optimal sågning. x Stabilt, skjutbart ändstopp med lupp. Anslagsprofilen kan ställas i 90. Möjlighet att integrera fininställning (tillbehör). x Möjlighet att via en spånutsug ansluta en spånutsugningsanläggning (tillbehör) för att hålla luft och arbetsplats rena. (Tillsammans med spånsugen är TKU 1066 Electronic»dammemissionsprovad«enligt TRGS 553 av FPH). x Strömbrytare med låsbart lock för att förhindra obehörig användning av maskinen. x Nollspänningsutlösning. Säkerställer efter ett strömavbrott under pågående maskindrift att ingen oavsiktlig återstart sker när strömmen återkommer x Justerbord (tillbehör) kan monteras på vänster eller höger sida. x Mångsidigt användbar med omfattande lättmonterade tillbehör, som t ex tillsatsbord (förlängning). (Montering utan verktyg och efterjustering!) Typ Magnum TK 1066 för 1-fas växelström Standardutrustning Växeltandning-hårdmetallsågklinga med 30 tänder, tillsatsbord (breddning), geringsanslag, skjutstock, klyvkniv med såghöjdskala, skyddskåpa och inställningsverktyg nr Proffs-utrustning TK 1066 (standardutrustning), dessutom med tillsatsbord (förlängning) (6.3188, skjutbord ( och stativ ( ) nr Tekniska data Max. såghöjd vid sågklingans läge 90 : 65 mm 45 : 45 mm Diameter sågklinga 210 mm Svängningsområde sågklinga von 1,5 bis 46,5 Nominell upptagen effekt 1,8 kw (S6-40%) Avgiven effekt 1,1 kw (S6-40%) Max. varvtal 4100 v/min Max. sågbredd vid parallellanslag med tillsatsbord (breddning) 515 mm Såghastighet 45 m/s Max. moment 3,8 Nm Dimensioner: sågplatta 540 x 430 mm höjd till bordets yta 330 mm höjd med stativ 850 mm Vikt (med parallellanslag och geringslinjal) 23 kg 134 Låg vikt, kompakta mått och enkel montering och demontering av tillbehör garanterar att TK 1066 kan transporteras utan problem. Nedsänkbar klyvkniv med skärhöjdskala för dold sågning av spår eller fals eller liknande Med sågklingan lutad mellan -1,5 och 46,5 är geringssågning och undersnitt möjliga utan problem. Med TK 1066 kan exakta snitt utföras på arbetsstycken med upp till 65 mm tjocklek.

8 Cirkelsågklingor nr för bordscirkelsågen Magnum TKU 225 Electronic och Magnum TK 1066 nr. för bordscirkelsågen Magnum TKU 225 Electronic och Magnum TK 1066 Hårdmetallsågklingor Ø 210 mm, skärbredd 2,4 mm, håldiameter 30 mm Användningsområde Tandning Antal tänder Växelvis snedslipad Massivt trä, spånskiva, lamellskiva, plywood, träfiberskiva Standardutrustning TK 1066 Massivt trä, spånskiva, lamellskiva, plywood, träfiberskiva, plastprofil, fint snitt. 2) Standardutrustning TKU 225 Electronic Växelvis ) snedslipad Växelvis snedslipad Justerbord Medger exakta snitt även på större arbetsstycken Instickskopplingar för enkel montering och demontering Kan anbringas på vänster eller höger sida av TK 1066/TKU 225 Electronic. Det är även möjligt att samtidigt montera två justerbord, ett på vardera sidan. Anslagslinjal för kapning eller sågning i gering upp till 45 - Geringssnitt i motsatt vinkel kan utföras utan att sätta om anslagslinjalen - Justerbar skala i aluminium - Ändstopp för seriemässig kapning av arbetsstycken på upp till 1 m längd; med lupp för avläsning av inställt avstånd mellan stoppet och sågklingan. Justerbordsplattans bredd: 370 mm Största såglängd för TK 1066 Med justerbord och anslagslinjal i mm anslagslinjal i mm med arbetsstyckets bredd 570 mm till dessa: Stödben, ställbart i höjdled Massivt trä, spånskiva, panel, lamellskiva, plywood, träfiberplatta, plastprofil, fint snitt Växelvis snedslipad Utdragbart ändstopp för montering i justerbordets anslagslinjal Medger seriemässig kapning av arbetsstycken på upp till 2 m längd Justerbar skala i aluminium Uppläggningsyta, vridbar uppåt när den inte längre används (för kapning) Aluminium-, koppar-, mässingsprofil, tunnväggig plastprofil, kvalitetspanel och faner. Trapetsslipad (omväxlande trapetsformade och raka tänder) 5 neg. Fininställning för montering på klyvanhållet på TK 1066 För finjustering av sågbredden Universalanslag för TKU 225 Electronic (reservdel) Underlättar utförande av ej parallella snitt Försättslinjalen är vridbar 180 Enkel att montera på alla sidor av arbetsbordet. Aluminium-, koppar-, mässingsprofil, tunnväggig plastprofil, kvalitetspanel och faner. Särskild lämpad för laminatbelagd panel. nr. för bordscirkelsågen Magnum TKU 225 Electronic och Magnum TK 1066 Underrede, hopfällbart Arbetshöjd för på underredet monterad maskin 850 mm Vikt 12 kg Kan anpassas till ojämnt underlag med utjämningsstycke som är integrerat i foten Standardutrustning TKU 225 Electronic Spännanordning för TKU 225 Electronic (reservdel) För fastsättning av korta arbetsstycken i universalanslaget Behövs för fastspänning av ickejärnmetaller Standardutrustning TKU 225 Electronic Spånutsugninganordning Möjliggör anslutning av en utsugningsanläggning med sugslang Ø 100 mm Slanghållare för säker fastsättning av den övre sugslangen för att inte hindra sågningen Tillsatsbord (förlängning) Förhindrar att långa arbetsstycken tippar; kan också användas för ADH 310 Förlänger maskinbordet med 1000 mm Kan enkelt monteras och demonteras fram och bak på TK 1066/TKU 225 Electronic. Tillsatsbord (breddning) för säker uppläggning av breda arbetsstycken Breddar maskinbordet med 364 mm Kan enkelt monteras och demonteras med instickskoppling Möjliggör snitt vid ändstopp på TK 1066 till 550 mm bredd och vid universalanslag på TKU 225 Electronic till 565 mm bredd Vid användning av ett extra tillsatsbord (breddning) är det möjligt att utföra snitt vid ändstoppet på TK 1066 till 914 mm bredd resp vid universalanslag på TKU 225 Electronic till 929 mm bredd. Standardutrustning TK 1066 och TKU 225 Electronic till detta: Stödben (ställbart i höjdled) Praktiskt vid bearbetning av tunga arbetsstycken för att öka bärigheten Vid användning av ett extra tillsatsbord (breddning) rekommenderas stödben. Reducerhylsa Ø 100/58 mm för anslutning av Metabo all- och specialsugare till spånutsugningsanordningen (för yrkesmässig verksamhet rekommenderar vi anslutning av stoftavskiljaren EOB 9228) Rullstöd med fällbar kulbana Stöd vid sågning av arbetsstycken med stort format och/eller stor längd Ställbart i höjdled mellan 635 mm och 1140 mm Stödytans bredd 420 mm Max last 250 kg Startautomat För automatisk tillkoppling av utsugningsanordning utan integrerad startautomat Om en utsugningsanordning och bordcirkelsågen TK 1066/TKU 225 Electronic båda kopplas till nät via startautomaten, - startas utsugningsanordningen med 2 sek fördröjning när TK 1066/TKU 225 Electronic kopplas till och - stoppas utsugningsanordningen med 4 sek fördröjning när TK 1066/TKU 225 Electronic kopplas från. 135
