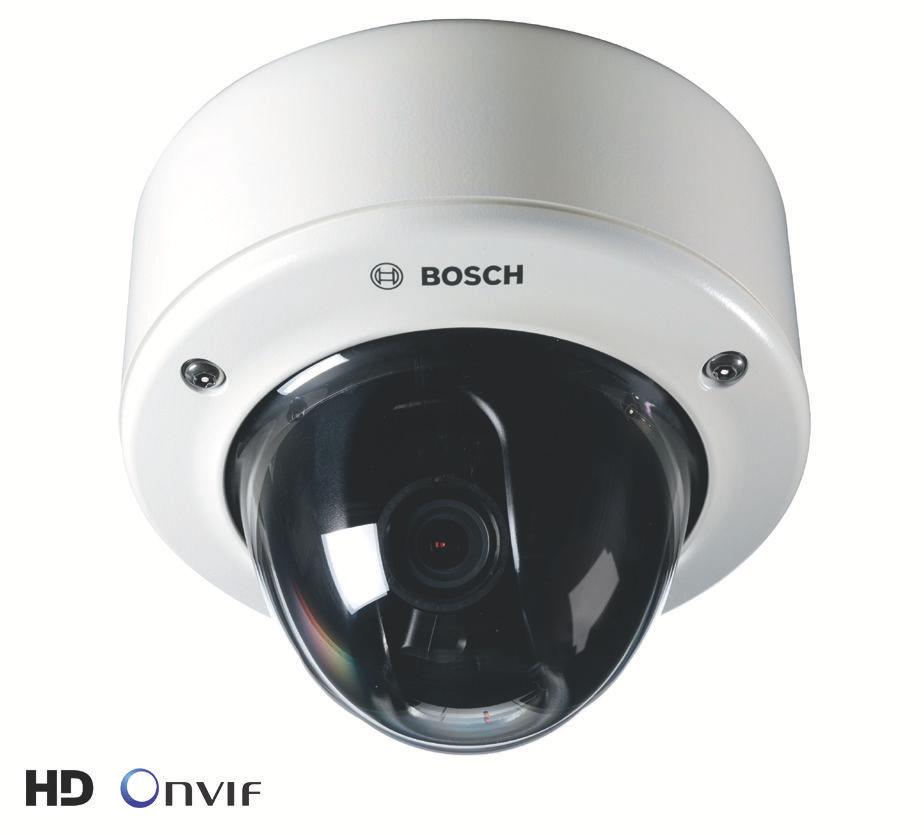

1 Video Estetiskt tilltalande och vandalskyddat hölje för både inomhs- och tomhsbrk Smart brsredcering minskar behovet av bandbredd och lagring med pp till 30 % Lätt att installera med SR-objektiv med atozoom/ atofoks, gide och förkonfigrerade lägen Objektivalternativ med Sper Resoltion (SR) FLEXIDOME HD 1080p VR domekameran erbjder överlägsen HD-bildkvalitet i en estetiskt tilltalande, vandalskyddat hölje för både inomhs- och tomhsbrk. Den här äkta dag-/nattkameran ger högpplöst video, finjsterad för dygnet rnttillämpningar. Systemöversikt Jämfört med SD-kameror erbjder FLEXIDOME HD 1080p VR, tan högre kostnad, motoriserat atofoks, högre pplösning, bättre känslighet, högre bildhastigheter och förbättrad bildkvalitet, och den är ändå mer bandbreddseffektiv. Kostnaderna för videoförvaring minskar betydligt. Fnktioner Utmärkt bildkvalitet Med en 1/2,7-tms CMOS HD-sensor levererar FLEXIDOME HD 1080p VR -kameran enastående bildkvalitet. Bildprestanda och färgåtergivning är tmärkta även vid krävande ljsförhållanden. Den här äkta dag-/nattkameran kan växla mellan färgläge och svartvitt läge atomatiskt genom avkänning av belysningsnivån eller manellt via larmingången eller en webbläsare. Innehållsbaserad bildhanteringsteknik Innehållsbaserad bildhanteringsteknik (C-BIT) används för att förbättra bildkvaliteten radikalt nder alla ljsförhållanden och för att identifiera områden som behöver förbättrad behandling. Kameran ndersöker motivet med intelligent videoanalys och ger respons för att jstera bildbehandlingen. Det här ger högre detaljrikedom för de viktigaste områdena samt bättre allrondprestanda. Låg bandbreddsförbrkning Den intelligenta dynamiska brsredceringen (idnr) analyserar aktivt bildscenens innehåll för att minska behovet av bandbredd och förvaring. Det avlägsnar brsartefakter så effektivt att komprimeringseffektiviteten är mycket hög (en förbättring på pp till 30 %). Resltatet blir en minskad bandbredd som ändå kan hålla en hög bildkvalitet och mjka rörelser. Kameran ger bästa möjliga användbara bild genom smart optimering av förhållandet detalj-till-bandbredd via temporal och spatial brsfiltrering. Områdesbaserad kodning redcerar onödig bandbredd. Komprimeringsparametrar för pp till åtta användardefinierade områden kan ställas in. På så sätt kan ointressanta områden högkomprimeras, vilket sänker behovet av bandbreddsförbrkning och lagring.

2 2 Viktiga områden kan finjsteras för bästa bildkvalitet, så att användaren kan tilldela bandbredd till viktiga delar av bildscenen. Flexibelt val av objektiv Till kameran medföljer AVF-objektiv (Atomatic Varifocal) för enkel installation. De här SR-objektiven (Sper Resoltion) har en avancerad bländarkonstrktion som säkerställer att HD-sensorn med hög pplösning skapar skarpast möjliga bild, även i hörnen. Enkel installation Kameran har ett mycket intitivt användargränssnitt som möjliggör snabb och enkel konfigration. Sex konfigrerbara användarlägen är tillgängliga, med de bästa inställningarna för ett antal olika användningsområden: Inomhs allmänna växlingar mellan dag och natt, tan solsken och gatbelysning Utomhs allmänna växlingar mellan dag och natt, med solsken och gatbelysning Rörelse övervakning av trafik eller snabbrörliga föremål, förekomsten av rörelseartefakter minimeras Svag belysning optimerat för tillräcklig detaljrskiljning vid svag belysning. BLC för människor som rör sig mot ljs bakgrnd Livfll förbättrad kontrast, skärpa och mättnad Objektivgiden för atozoom och atofoks gör det enkelt för installatören att zooma och foksera kameran korrekt för både dag- och nattdrift. D aktiverar giden via datorn eller med tryckknappen på kameran, så att d lätt kan välja det arbetsflöde som passar bäst. AVF-fnktionen (Atomatic Varifocal) innebär att d kan ändra zoomen tan att öppna kameran. Den atomatiska motoriserade zoom-/foksjsteringen med 1:1 pixelmappning ser till att kameran alltid är rätt fokserad. Strömmar Den innovativa mltiströmningsfnktionen tillhandahåller olika H.264-strömmar tillsammans med en M JPEG-ström. Dessa strömmar nderlättar bandbreddseffektiv visning och inspelning samt integrering med tredje parts videohanteringssystem. Upprätt läge kan väljas för den andra strömmen. I detta läge beskärs en bild på 400 x 720 (bildförhållande 9:16) från den kompletta sensorbilden. När övervakningsbilden är anpassad till detta läge minskar behovet av bandbredd och lagring. Lagringshantering Inspelningshantering kan kontrolleras via Bosch Video Recording Manager (VRM), eller så kan kameran använda iscsi-mål direkt tan någon inspelningsprogramvara. Edge-inspelning Den interna MicroSD-kortplatsen stöder lagringskapacitet på pp till 2 TB. Ett microsd-kort kan användas för lokal larminspelning. Förinställd larminspelning i RAM minskar inspelningsbandbredden i nätverken, eller om micosd-kortinspelning används tökar lagringsenhetens effektiva livslängd. Intelligent videoanalys Kameraversioner med IVA använder den senaste generationen av programvaran Bosch Intelligent Video Analysis (IVA). Detta IVA-system är det vaktassisterande system d ska välja vid behov av tillförlitlig videoanalys inomhs eller tomhs. Det avancerade systemet pptäcker, spårar och analyserar rörliga föremål på ett tillförlitligt sätt, samtidigt som oönskade larm från störningskällor ndertrycks i bilden. Ansiktsavkänningsfnktionen pptäcker ansikten i motivet och vidarebefordrar en högkvalitativ JPEG-bild av den bästa bilden på varje ansikte när ansiktet försvinner r bild. Kriminaltekniska sökningar kan göras i efterhand via fjärråtkomst till webbläsaren eller via den medföljande Bosch Video Client. Avkänningsområde Två avkänningsområden (ROI) kan definieras av användaren. Med de elektroniska fjärrstyrda fnktionerna pan, tilt och zoom kan d välja t specifika områden i hvdbilden. Dessa områden skapar separata strömmar för fjärrstyrd visning och inspelning. Med dessa strömmar, tillsammans med hvdströmmen, kan operatören övervaka den mest intressanta delen av ett motiv separat och samtidigt vara medveten om hela sitationen. Den intelligenta IVA-spårningsfnktionen kan också följa föremål inom de definierade avkänningsområdena. Den intelligenta spårningsfnktionen kan på egen hand pptäcka och spåra rörliga föremål användaren kan också klicka på ett föremål som den intelligenta spårningsfnktionen ska följa. Estetiskt tilltalande och vandalskyddad design Den kompakta och estetiskt tilltalande designen är perfekt för både inomhs- och tomhsbrk och vid installationer där tseendet och storleken är viktiga. Det gjtna alminimhöljet, polykarbonatfönstret och den härdade innerstoppningen tål slag och stötar motsvarande 55 kg (IK10). Kameran är skyddad mot vatten och damm enligt standarderna IP 66 (NEMA typ 4X). Genom att använda mekanismen för pan/tilt/ rotation när d installerar kan d välja det exakta siktfältet. Det finns många monteringsalternativ, inklsive på platta ytor, på väggar, i hörn och i nedsänkta tak. Åtkomstsäkerhet Fnktioner för lösenordsskydd på tre nivåer och 802.1x-atentisering finns. Om d vill säkerställa webbläsaråtkomst använder d HTTPS med ett SSLcertifikat som lagras i kameran. Video- och ljdkommnikationskanalerna kan AES-krypteras var för sig med 128-bitars-nycklar genom installation av den valfria krypteringsplatslicensen.

3 3 Övervakningsprogram Det finns flera sätt att få åtkomst till kamerans video och IVA-baserade fnktioner: med en webbläsare, med Bosch Video Management System, med Bosch Recording System, med kostnadsfria Bosch Video Client eller med videosäkerhetsappen. Bosch Video Client-programvaran för datorövervakning har ett användarvänligt gränssnitt som är enkelt att installera och konfigrera. Det möjliggör även enkel live-visning av flera kameror, ppspelning, brottstredande sökning och export. Åtkomst till IVA-metadata är tillgänglig för integratörer via RTSP. Videosäkerhetsapp Boschs videosäkerhetsapp har tvecklats för att möjliggöra tillgång till HD-övervakningsbilder Var som helst så att d kan visa live-bilder från vilken plats som helst. Appen är konfigrerad att ge dig fllständig kontroll över alla dina kameror, från pan och tilt till zoom och foksering. Det är som att d tar kontrollrmmet med dig. Med den här appen, tillsammans med Boschs transcoder, som finns tillgänglig separat, kan d tnyttja våra dynamiska transcodingfnktioner fllständigt, så att d kan spela pp bilder även via förbindelser med låg bandbredd. Hybridläge En analog videotgång gör att kameran kan arbeta i hybridläge. Det här läget ger samtidigt högpplöst HDvideoströmning och analog videotgång via en BNCansltning. Hybridfnktionen erbjder enkel överföring från äldre CCTV till moderna IP-baserade system. Ansltningar Kameran ppfyller specifikationen ONVIF-profil S (från Open Network Video Interface Form). Det garanterar kompatibilitet mellan nätverksvideoprodkter oavsett tillverkare. Kameran har fnktioner för Ato-MDIX, vilket ger problemfri kabeldragning och möjliggör användning av direkta eller korsade kablar. Kamerans strömförsörjning sker via PoE (Power-over- Ethernet) eller via 24 V AC/12 V DC-ansltningen. Tredjepartsintegratörer kan enkelt komma åt kamerans interna fnktioner för att integrera dem i större projekt. Besök webbplatsen för Bosch Integration Partner Program (IPP) (ipp.boschsecrity.com) för mer information. Några typiska användningsområden Allmän övervakning Livsmedelsaffärer och btiker Hotell, barer och nattklbbar Kommersiella och myndighetsbyggnader Bildförhållande: 16:9 Bildhastighet: 25 och 30 bilder/s Uppfyller 296M-2001-standarden för: Upplösning: 1280x720 Skanning: progressiv Färgvisning: ppfyller ITU-R BT.709 Bildförhållande: 16:9 Bildhastighet: 25 och 30 bilder/s Standarder Emission Immnitet EN 55022, klass B FCC avsnitt 15, klass B EN (PoE, +12 V DC, 24 V AC)* EN Säkerhet EN UL (2:a tgåvan) CAN/CSA-C 22.2 nr Vibration Kamera med objektiv enligt IEC (5 m/s 2, vid drift) Uppfyller ONVIF EN ; IEC * Kapitel 7 och 8 (strömförsörjningskrav) gäller inte för kameran. Om emellertid systemet som kameran används i måste ppfylla den här standarden måste den strömförsörjning som används ppfylla den här standarden. Region Eropa USA Certifiering CE CE UL FCC accessories Installations-/konfigrationsanteckningar Mått vid infälld montering 39 (1.54) 85 (3.35) Ø158 (6.22) Ø95 (3.7) mm (in) Certifikat och godkännanden HD-standarder Uppfyller SMPTE 274M-2008-standarden för: Upplösning: 1920x1080 Skanning: progressiv Färgvisning: ppfyller ITU-R BT.709

4 90 4 Mått vid tanpåliggande montering LTC 9213/01 Adapter för stolpmontering Ø158 (6.22) M8 Thread Typ 4 Places 6-32 Thread Typ 4 Places 53.3 (2.10) 141 (5.55) (5.48) (1.95) (1.81) 38.4 Hole (1.51) 66.5 (2.62) VDA-WMT-DOME väggmontering 113 (4.43) 46 (1.81) mm (in) 49.4 (1.95) 82.9 (3.27) (6.00) VDA-PMT-DOME hängande rörmontering 88 (3.47) mm (in.) Ø4.8 (0.19) 83 (3.27) 113 (4.43) 247 (9.71) 88 (3.47) Ø11 (0.43) Ø158 (6.23) 656 (25.82) mm (in) VDA-CMT-DOME hörnmonterad 107 (4.19) 146 (5.75) Ø158 (6.23) Ø133 (5.24) 90 (3.54) 25 (0.98) 3-3/4"NPT 180 (7.09) 81 (3.21) mm (in) mm (in) 205 (8.07) Tekniska specifikationer Elektriska data Strömförsörjning Strömförbrkning 24 V AC, 50/60 Hz 12 V DC Power-over-Ethernet 48 V DC, nominellt 500 ma 600 ma IVA (12 V DC) 450 ma 500 ma IVA (24 V AC) 150 ma 175 ma IVA (PoE 48 V DC)

5 5 Effektförbrkning 6 W 7,2 W IVA Dag/natt Färg, svartvitt, ato PoE IEEE 802.3af (802.3at typ 1) Sensor Typ Pixlar Videoströmmar Videokomprimering Strömning Generell IP-fördröjning GOP-strktr Kodningsintervall 1/2,7 tms CMOS 1952 x 1092 (2,03MP) H.264 (ISO/IEC ); M- JPEG, JPEG Flera individellt konfigrerbara strömmar i H.264 och M-JPEG, konfigrerbar bildhastighet och bandbredd. Avkänningsområden (ROI) Min. 120 ms, max. 240 ms IP, IBP, IBBP 1 till 30 (25) bilder/seknd Vitbalans Sltare Bakbelysningskompensa tion Brsredcering Kontrastförbättring Skärpa Dynamiskt omfång Sekretessmaskering Videorörelseanalys Ljd ATW (2 500 till K), ATW låst och manell ATW inomhs och tomhs Atomatisk elektronisk sltare (AES) Fast (1/30 [1/25] till 1/15 000) valbar Standardsltare Off, Ato (av, ato) Intelligent dynamisk brsredcering (idnr) med separat temporal och spatial jstering På/Av Valbar nivå på skärpeförbättring Digital WDR: 76 db Fyra oberoende områden, fllständigt programmeringsbara Versioner med Motion+ eller IVA Upplösningar (H x V) 1080p HD 1920 x p HD 4:3 (beskren) 1280 x p HD 1280 x 720 D1 4:3 (beskren) 704 x 480 SD pprätt (beskren) 400 x p SD Kodning: 704 x 480, Visad: 854 x p SD 768 x p SD 512 x p SD Kodning: 352 x 240; Visad: 432 x p SD 256 x 144 Känslighet (3200 K, motivåterspegling 89 %, 30 IRE) Objektiv 3 9 mm (F1.2) Färg 0,22 lx Svartvitt 0,05 lx Standard Signal/brs-förhållande Ljdström Ingång/tgång Analog videotgång Analog videotgång (endast service) Ljd Larm Relä AAC G.711, 8 khz samplingshastighet L16, 16 khz samplingshastighet > 50 db Fll dplex/halv dplex CVBS (PAL/NTSC), 1 Vpp, BNC, 75 ohm CVBS (PAL/NTSC), 1 Vpp, 2,5 mm ttag, 75 ohm (oskyddad) 1 x monolinjetgång, 1 x monolinjetgång signallinjeingång 12 kohm normal, 1 Vrms max signallinjetgång 1 Vrms vid 1,5 kohm normal, aktiveringsspänn ing 2 ingångar +5 V DC till +40 V DC (+3,3 V DC med likströmskopplad 22 kohm ppskalningsresistor) 1 tgång spänning 30 V AC eller +40 V DC max. Maximalt 0,5 A kontinerlig, 10 VA Lokal lagring Objektiv mm (F1.6) Färg 0,4 lx Svartvitt 0,1 lx Internt RAM Minneskortsfack Inspelning 10 s inspelning före larm Fnktioner för SDHC- och SDXC-microSDkort Kontinerlig inspelning, ringinspelning. larm/händelse/schemaläggningsinspelning

6 6 Programkontroll Enhetskonfigration Programvarppdaterin g Nätverk Protokoll Kryptering Ethernet Ethernet-ansltning Ansltning Optiskt Objektiv Jstering Bländarkontroll Visningsvinkel (3 till 9 mm) Visningsvinkel (10 till 23 mm) Mekaniska Via webbläsaren eller Konfigrationshanteraren Kan fjärrprogrammeras IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTCP, IGMP V2/V3, ICMP, ICMPv6, RTSP, FTP, Telnet, ARP, DHCP, SNTP, SNMP (V1, MIB II), 802.1x, DNS, DNSv6, DDNS, SMTP, iscsi, UPnP (SSDP), DiffServ (QoS), LLDP, SOAP, Dropbox, CHAP, Digest Athentication. TLS 1.0, SSL, DES, 3DES, AES (valfritt) 10/100 Base-T, atomatisk avkänning, halv/fll dplex RJ45 ONVIF, Profile S, Ato-MDIX 3 till 9 mm Atomatic Varifocal (AVF) SRobjektiv eller 10 till 23 mm Atomatic Varifocal (AVF) SR-objektiv Motorstyrd zoom/foks Atomatisk bländarkontroll Vidvinkel: 121º x 62º (H x V) Teleobjektiv 38º x 21º (H x V) Vidvinkel: 34º x 18º (H x V) Teleobjektiv 14,8º x 8,3º (H x V) Lagringstemperatr -50 ºC till +70 ºC Driftlftfktighet Lftfktighet, förvaring Stötskydd Vatten-/dammskydd Miljötestmetod Beställningsinformation 5 % till 93 % relativ lftfktighet Upp till 98 % relativ lftfktighet EN 50102, IK10 IP 66 och NEMA typ 4X EN :2011 Larmsystem del 5 (klass IV allmänt tomhsbrk) 1080p30, 3 9 mm objektiv Ordernmmer NIN-832-V03P 1080p30, 3 9 mm objektiv, IVA Ordernmmer NIN-832-V03IP 1080p30, 3 9 mm objektiv, SMB Ordernmmer NIN-832-V03PS 1080p30, 3 9 mm objektiv, IVA, SMB Ordernmmer NIN-832-V03IPS 1080p30, mm objektiv Ordernmmer NIN-832-V10P 1080p30, mm objektiv, IVA Ordernmmer NIN-832-V10IP Mått (D x H) Vikt Montering Färg 158 x 124 mm 0,84 kg 1,27 kg med SMB Infälld eller tanpåliggande montering Vit (RAL9010) inställningsring med svart inre stoppning Jsteringsintervall 360º panorering, 90º ltning, ±90º vridning Domebbbla Inställningsring Omgivning Klar polykarbonat med blockering av UVstrålning och reptålig yta Alminim Drifttemperatr -30 ºC till +50 ºC Kallstartstemperatr -20 ºC 1/2.7-tms CMOS, IP vandalskyddad domekamera, 1080p30, mm objektiv, SMB Ordernmmer NIN-832-V10PS 1080p30, mm objektiv, IVA, SMB Ordernmmer NIN-832-V10IPS Hårdvartillbehör LTC 9213/01 Adapter för stolpmontering Adapter för stolpmontering med stålband i rostfritt stål, ljsgrå yta Ordernmmer LTC 9213/01 UPA strömförsörjningsenhet 220 VAC, 50 Hz, 24 VAC, 20 VA t Ordernmmer UPA

7 7 UPA Strömförsörjning 120 VAC, 60 Hz, 24 VAC, 30 VA t Ordernmmer UPA UPA strömförsörjningsenhet 220 VAC, 50 Hz, 24 VAC, 50 VA t För användning med vissa 24 VAC-kameramodeller. Ordernmmer UPA UPA Strömförsörjning 120 VAC, 60 Hz, 24 VAC, 50 VA t Ordernmmer UPA VDA-455TBL Tonad kåpa Tonad kåpa för FlexiDome-serien Ordernmmer VDA-455TBL VDA-455CBL Genomskinlig kåpa Genomskinlig kåpa för FlexiDome-serien Ordernmmer VDA-455CBL S1460 Service-/monitorkabel för FlexiDome XT (2.5 mm kontakt till BNC), 1 m Ordernmmer S1460 VJT-XTC XF VideoJet XTC XF H.264-videokodkonverterare Ordernmmer VJT-XTCXF Programvartillbehör BVIP AES-kryptering med 128 bitar BVIP AES-krypteringsplatslicens med 128 bitar. Den här licensen behövs endast en gång per installation. Den ger krypterad kommnikation mellan BVIP-enheter och kontrollstationer. Ordernmmer MVS-FENC-AES Representeras av: Sweden: Robert Bosch AB Secrity Systems Isafjordsgatan Kista Phone: se.secritysystems@bosch.com Bosch Secrity Systems AB 2013 data kan ändras tan föregående meddelande sv, V8, 13. Dec 2013
