1 SV Installations- och skötselanvisning GJPACW1V-130 Gullberg & Jansson AB Smältaregatan 6 SE Höganäs Tel: +46 (0) Fax: +46 (0) info@gullbergjansson.se

2

3 Förord Tack för ditt köp av en poolvärmepump från Gullberg & Jansson AB. Vi hoppas att den kommer att uppfylla dina förväntningar och ge dig många års energieffektiv uppvärmning. I föreliggande installations- och skötselanvisning går det att läsa om hur installation, drift, service och underhåll ska utföras för att säkerställa rätt funktion. Det är därför viktigt att manualen läses noggrant innan start eller service av enhet. Gullberg & Jansson ansvarar ej för skador som sker till följd av felaktig installation, felaktig felsökning eller felaktigt underhåll. Med vänlig hälsning, Gullberg & Jansson AB FÖR DITT EGET MINNE Fyll i uppgifterna nedan. De kan vara bra att ha till hands om något händer. Produkt: Installatör: Telefon: Serienummer: Installationsdatum:! Installationsbeviset för registrering hos Gullberg & Jansson AB medföljer vid installation. Det är viktigt att du fyller i och postar detta snarast! Med reservation för eventuella tryckfel och konstruktionsändringar. Feltolkning, eventuella uppenbara tryckfel och konsekvenser som följd av dessa ansvarar Gullberg & Jansson AB ej för.

4

5 Innehållsförteckning Allmän information Produktbeskrivning 7 Funktionsprincip 7 Ingående delar och tillbehör 8 Viktig information 8 Transport och förvaring 8 Installation 8 Användning och drift 8 Underhållsrutiner 8 Service och support 8 Övrigt 8 Checklista installation 8 Villkor för garanti 9 Säkerhetsföreskrifter 9 Installation & driftsättning Placering av enheten 11 Uppställning 11 Avstånd till reningssystem 11 Avledning av kondensvatten 11 Elektrisk installation 11 Driftsättning 13 Uppstart 13 Parameterkontroll 13 Igångkörning 13 Övriga inställningar 13 Automatiskt kyl-/värmeläge 13 Automatiskt start / stopp 13 Styrning av cirkulationspump 14 Installation av Modbus 14 Installation av extern display 14 Återställning av fabriksinställningar 15 Underhåll, service och felsökning Underhåll 17 Felsökning 17 Felkodstabell 17 Teknisk beskrivning Kopplingsförklaring µc 2 SE 19 GJPACW1V Mått och anslutningar 21 GJPACW1V Tekniska data 22

6 6

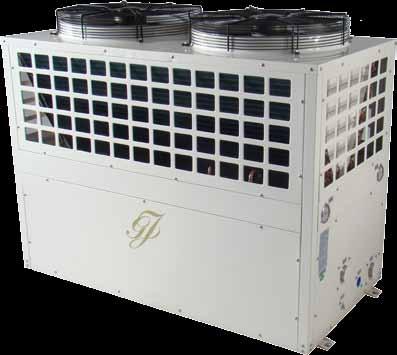

7 1 Allmän information I detta kapitel ges bakgrundsinformation om de poolvärmepumpar som omfattas av föreliggande installations- och sköteselanvisning. Här presenteras också särskilt viktig information, villkor för garanti och säkerhetsföreskrifter. Detta kapitel vänder sig såväl till användare som installatör. Produktbeskrivning Modellen GJPACW1V-130 är en speciellt framtagen luft/ vattenvärmepump avsedd för energieffektiv uppvärmning av swimmingpooler eller spapooler. Modellen är utvecklad och designad för nordiskt klimat av Gullberg & Jansson AB. Poolvärmepumpen är konstruerad för att arbeta med god verkningsgrad och låg ljudnivå. Modellen har: Titanvärmeväxlare som motstår klor- och saltvatten Miljövänligt och effektivt köldmedia (R410a) Pulverlackerat galvaniserat kabinett Digital LED-kontroll från Carel Värmeslinga i kondenstråg Dynamisk avfrostningsfunktion för förlängd poolsäsong Flödesvakt och unionskopplingar för säker drift och enkel installation Funktionsprincip Poolvärmepumpen GJPACW1V-130 används främst för uppvärmning men kan även användas för kylning. Enheten styrs via flödesvakt och för att den skall fungera måste således poolens cirkulationspump vara igång. Poolvärmepumpen arbetar mest energieffektivt med små skillnader i temperatur mellan in- och utlopp. Rekommendationen är 1-2 graders skillnad mellan in- och utlopp. Vattenflödet regleras via en bypasskoppling. Läs mer om bypasskoppling i avsnitt 2 Installation. Samtliga modeller är utvecklade för att garantera god verkningsgrad i nordiskt klimat. Viktigt är dock att vara medveten om att verkningsgraden är beroende av omgivande utomhustemperatur samt temperatur på poolvattnet. Värmepumpen kan därför upplevas olika effektiv under olika delar av året beroende på de yttre förutsättningarna. Vid säsongsstart, när vattnet är kallt i poolen, behöver värmepumpen arbeta kontinuerlig under en längre tid för att rätt temperatur i poolen skall erhållas. När poolvattnet uppnått önskad temperatur stannar värmepumpen automatiskt och startar igen vid behov. Det är alltid ekonomiskt att täcka över poolen när den inte används, speciellt nattetid. Ca % av värmen försvinner från poolens vattenyta. En övertäckning minskar också värmepumpens drifttid. Gullberg & Jansson värmepump skall alltid vara installerad utomhus, eftersom den hämtar sin energi från den omgivande luften. Den måste vara väl ventilerad och får inte stängas in eller på annat sätt skärmas av så att luftcirkulationen försvåras. Rundgång av luften mellan insug och utblås försämrar verkningsgraden. Undvik installation nära känsliga väggar, som t.ex. sovrumsvägg. Frost eller is kan bildas på värmepumpens förångare. Detta är helt normalt. En automatisk avfrostningscykel startar då för att smälta bort isen. Efter avfrostningscykeln startar värmepumpen sitt normala program och fortsätter att värma poolen. Modellen är i första hand avsedd för pooluppvärmning under maj - sept vilket kan anses vara en normal poolsäsong. Möjlighet att använda modellerna under utökad säsong finns, då värmepumparna fortsätter att gå även vid låga utomhustemperatur. Värmepumpen går även att använda vintertid, om man kan säkra installationen så att ingen risk för frysning av enheten föreligger. Det är dock viktigt att ha i åtanke att en justering av de fabriksinställda avfrostningsparametrarna kan behöva ske samt att den verkliga uteffekten sjunker med den lägre utomhustemperaturen. Viktigt att observera är även att sönderfrusna värmeväxlare ej omfattas av garantin. Beslut om vinterdrift ligger på slutanvändarens ansvar. POOL Se etiketter på enheten före anslutning av in- och utlopp. 7

8 Allmän information Ingående delar och tillbehör 1. Huvudenhet GJPACW1V Installationstillbehör Installationsanvisning Display för extern montering Dämpande gummiklossar! Installationsmaterial finns förpackat inuti maskinen. Montera bort serviceluckan vid installation och plocka ut materialet. Observera att rör till installation anskaffas av montör. Viktig information Transport och förvaring Avsedda modeller ska transporteras stående. Orsaken är att upphängningen inuti kompressorn kan ta skada om enheten läggs ned. Om värmepumpen lutas vid installation eller tömning bör detta ske försiktigt och under så kort tid som möjligt. Orginalemballage är avsett att användas för att minska risk för transportskador Ta bort emballaget och kontrollera före monteringen att värmepumpen inte har blivit skadad under transporten. Anmäl eventuella transportskador till speditören. Installation Poolvärmepumpen ska installeras av en kvalificerad installatör och placeras utomhus. Enheten ska stå stabilt, rakt och upphöjd från marknivå. Tillse stabilt och plant underlag t.ex. betongfundament, leca-block eller dylikt. Vid placering ska hänsyn tas till ljudutbredningen. Placering av enheten ska göras så att ljud från kompressor och fläkt stör omgivningen så lite som möjligt. Vid avfrostning och drift kan större mängder smält- och kondensvatten avges. God dränering och avrinning är därför viktig att tillse. Enheterna ska stå fritt så att luften inte hindras att passera förångaren. Undvik placering som innebär rundgång av kall luft eftersom detta minskar värmepumpens effekt. Användning och drift Parametrarna i displayen är fabriksinställda och behöver normalt sett ej justeras. Temperaturen är inställd på 27 C i värmeläge och 27 C i kylläge, med en hysteres på 2 C. Underhållsrutiner Tillse regelbundet att insugsgallret inte blockeras av löv, snö eller annat. Vidare ska uppsikt hållas vid kallare väderlek så att inte för mycket frost eller is byggs upp under enheten. Vid behov kan ytterhöljet rengöras med fuktad trasa. Försiktighet bör iakttagas så att enheten ej repas. För maximal ytbeständighet rekommenderas att ytan vaxbehandlas minst en gång om året. Service och support Enheten är konstruerad för tillförlitlig drift och lång livslängd. Om ett fel uppstår ska du alltid ta kontakt med det företag som sålt varan. Om återförsäljaren i sin tur bedömer att det rör sig om ett material eller fabrikationsfel, tar denne kontakt med oss för kontroll och åtgärd av skadan. Ange alltid produktens serienummer. Numret finner du under märkplåten. Övrigt Enheten får endast repareras av kvalificerad installatör eller på auktoriserad verkstad. Vid reparation ska originalreservdelar användas. Installationsbeviset för registrering hos Gullberg & Jansson AB medföljer vid installation. Det är viktigt att du fyller i och postar detta snarast! Checklista installation Följande checklista ger en allmän beskrivning av hur installationen går till. Placera värmepumpen på ett fast och horisontellt underlag. Tillse god avrinning samt tillräckligt luftintag. Öppna serviceluckan och plocka fram det medföljande installationskitet. Försäkra dig om att samtliga ingående delar finns med. Montera värmepumpen enligt principskiss. Var noga att montera in- och utlopp rätt. Anslut el Anslut eventuellt extern display Driftsätt. Var noga med att tillse tillräcklig cirkulation före uppstart Kontrollera inställningar via displayen. Läs mer om installationen i avsnitt 2. 8

9 Allmän information Villkor för garanti Systemets ingående delar ska transporteras, förvaras, installeras och användas i enlighet med manualens föreskrifter. Repareration ska ske av ackrediterad installatör. Originaldelar måste användas vid reparation. Om villkoren ovan överträds ogiltigförklaras garantin. Säkerhetsföreskrifter Följande säkerhetsföreskrifter är särskilt viktiga att beakta vid hantering, installation och användning av värmepumpen: Ingrepp i produktens kylsystem får endast utföras av behörig person. Bryt alltid strömmen inför ingrepp i systemet 9

10 Allmän information Denna sida har med avsikt lämnats tom. 10

11 2 Installation & driftsättning I detta kapitel ges en omfattande installationsbeskrivning. Detta kapitel vänder sig till främst installatören men kan även läsas av slutanvändaren för en ökad förståelse. Placering av enheten Värmepumpen kommer att fungera bra under följande förutsättningar: Tillräcklig lufttillförsel Tillräcklig vattencirkulation Rätt elinstallation Värmepumpen kan i princip placeras var som helst utomhus. Placera dock inte värmepumpen instängd med begränsad tillgång till luftintag och luftutblås. Överbyggnad med tak behövs ej. Om du ändå vill bygga in din värmepump, tänk på att utblåsluften måste komma ut ordentligt! Uppställning Värmepumpen ska placeras på ett fast, horisontellt underlag och bör inte ställas intill eller monteras med hållare på känsliga väggar av lätt konstruktion. Placering ska göras så att ljud från kompressor och fläkt stör omgivningen så lite som möjligt. Enheten ska stå stabilt, rakt och upphöjd från marknivå. Tillse stabilt och plant underlag t.ex. betongfundament, leca-block eller dylikt. Vid avfrostning och värmedrift kan större mängder smältoch kondensvatten avges. God dränering och avrinning är därför viktig att tillse. Vid värmedrift kan tiotals liter kondensvatten per timme bildas. Enheten ska placeras så att lufttillförseln till förångarbatteriet är fullgod. Annars riskeras försämrad effekt och verkningsgrad. Avstånd till reningssystem Normalt installeras värmepumpen i anslutning till poolens reningssystem för att minimera rördragning. Om rören isoleras blir värmeförlusten minimal. Avledning av kondensvatten Vid värmedrift kyls utomhusluften med ca 5-10 C. Vatten kommer då att kondensera på lamellerna till förångarbatteriet. Om luftfuktigheten är hög kan det bli åtskilliga liter vatten per timme. Det finns därför flera dräneringshål i bottenplattan för att vattnet ska avledas. Det är viktigt att tänka på att placera enheten så att kondensvattnet kan avledas på ett bra sätt.! Missta inte kondensvattnet för vattenläckage! Röranslutning Värmepumpen ansluts mot systemet via inlopp och utlopp på kortsidan. Dimensionerna är R50 med 63 mm invändiga unioner. Observera att rördimensioner och pumpstorlek mellan värmepump och ackumulatortank beror på avstånd, etc. Om displayen visar Fl så betyder det att flödet i systemet är för lågt. Kontrollera att cirkulationen är igång, att systemet är urluftat och att rätt ventiler är öppna. Elektrisk installation Elanslutningen görs i värmepumpens kopplingsbox som finns bakom panelen på kortsidan. En arbetsbrytare (med eller utan säkring) ska vara ansluten och synbart placerad vid enheten. Arbetsbrytaren skyddar mot oavsiktlig start vid t.ex. service av enheten. Se elschemat i avsnitt 3 för mer detaljerad information om den elektriska inkopplingen.! Vid inkoppling av 3-fasmaskinerna måste faserna ligga i rätt ordning, annars startar inte maskinen. Startar inte maskinen vid första inkopplingen skifta om två faser så kommer maskinen att starta. 11

12 Installation & driftsättning Beteckning Beskrivning I J A B Kompressordrift Cirkulationspump C Fläkt H G F D Avfrostning E - F Alarm G Kylläge (P06 = 1) H Värmeläge (P06 = 1) E D C B A L K I Avbryt inställning / Föregående meny J Uppåtpil / Starta i värmeläge (P06 = 1) K Nedåtpil / Starta i kylläge (P06 = 1) L Bekräfta inställning / Gå in i meny main menù F or 5 Sa v e in the EEPROM And F or 5 setting password parameter values Or Or parameter level parameters /* parameters F-r* software probe settings parameters A* antifreeze parameters r* regulation parameters b* probes parameters P* alarm parameters c* compressor parameters H* unit setting parameters F* parameters D* defrost fan parameter values F1 parameters F1 level value F1 Or parameters Fn 12

13 Installation & driftsättning Driftsättning Efter installation av värmepumpen ska följande driftsättning genomgås. Kontrollera först alla yttre förutsättningar. Flödesriktning, avstånd från väggar, etc. Uppstart Slå till arbetsbrytaren i ellådan för att spänningssätta systemet. I ellådan sitter ett fasföljdsskydd med två lysdioder. När spänning på alla faser finns lyser den gröna och när fasföljden är rätt lyser den gula. Båda lysdioderna ska alltså lysa. Se därefter till att systemet står i viloläge. Varken snöflingesymbolen (G) eller solsymbolen (H) lyser. Om värmepumpen inte står i viloläge, och snöflingesymbolen (G) visas. Håll inne snöflingeknappen (K) i 5 sekunder. Om solsymbolen visas (H), håll inne solknappen (J) i 5 sekunder. Parameterkontroll Programmera och spara parametervärden: 1. Tryck och håll Prg- och Sel-knapparna (I + L) intryckta samtidigt i 5 sekunder visas i displayen. Ändra värdet till 66 genom att trycka på piltangenterna och bekräfta med Sel-knappen (L). 3. Menyvalet S-P visas. Bekräfta med Sel-knappen (L). 4. Välj parametergrupp, tex. r, genom att trycka på piltangenterna och bekräfta med Sel-knappen (L). 5. Välj parameter, tex. r01, genom att trycka på piltangenterna och bekräfta med Sel-knappen (L). 6. Värdet på parameterinställningen visas nu. Ändra inställningen genom att trycka på piltangenterna (J / K) och bekräfta med Sel-knappen (L) eller avbryt genom att tryck på Prg-knappen (I). 7. Tryck på Prg-knappen (I) för att återgå till föregående meny. 8. För att spara alla gjorda ändringar, tryck på Prg-knappen (I) tills temperaturen visas. Totalt tre tryck. Observera att om ändrad parameterinställning inte bekräftas med Sel-knappen (L) kommer ändringarna inte att sparas. Om man har öppnat en meny och gjort ändringar men är inaktiv under 60 sekunder kommer systemet automatiskt gå ut till huvudmenyn och ändringen kommer inte att sparas. Parametrar att kontrollera vid installation r01 - styr börvärdet i kylläge, kan ställas in mellan intervallet r13 och r14. Fabriksvärde 12 C. r02 - bestämmer delta T i kylläge. Alltså temperaturskillnaden mellan start/stopp i förhållande till parameter r01. Fabriksvärde 2 C. r03 - styr börvärdet i värmeläge, kan ställas in mellan intervallet r15 och r16. Fabriksvärde 40 C. r04 - bestämmer delta T i värmeläge, alltså temperaturskillnaden mellan start/stopp i förhållande till parameter r03. Fabriksvärde 2 C. r05 - styr kompressorernas rotationsschema. Ändras med fördel till 2 vilket betyder att systemet kommer att fördela drifttiden mellan kompressorerna jämnt. Fabriksvärde 0. P06 - styr logiken för sol- och snöflingesymbolen. När P06 är satt till 0 indikerar solsymbolen kylläge och snöflingan värmeläge och när den är satt till 1 indikerar solsymbolen värmeläge och snöflingan kylläge. Fabriksvärde 1. Igångkörning För kylläge, håll inne snöflingeknappen (K) i 5 sekunder eller tills snöflingan (G) tänds. För värmeläge, håll inne solknappen (J) i 5 sekunder eller tills solsymbolen (H) tänds. Övriga inställningar Automatiskt kyl-/värmeläge För automatisk växling av värme- och kylläge måste en extern termostat med öppnande/slutande funktion installeras. Termostatens brytande och slutande utgång ansluts mellan plintarna 16 och 17, se elschemat. Systemet kommer att vara i kylläge när kretsen är sluten och i värmeläge när kretsen är öppen. Följande parametrar behöver ändras: H06-1 P10-9 Automatiskt start / stopp För att starta eller stoppa systemet via extern signal ansluts en öppnande/slutande brytare (t.ex. termostat) mellan plintarna 27 och 28, se elschemat. Systemet är i drift när ingången är sluten och stoppar när ingången är öppen. 13

14 Installation & driftsättning Styrning av cirkulationspump För att styra cirkulationspumpen så att den bara går vid behov kan en extern givare monteras in i på lämplig position i ett dykrör med samma temperatur som poolen. Givaren ansluts mellan plintarna 19 och 22, se elschemat. Givaren kan beställas som tillbehör på artikelnummer Cirkulationspumpen styrs från kontaktor K3, se elschemat. Följande parametrar behöver ändras: Installation av Modbus För extern styrning av värmepumpen kan den anslutas via RS485 och kommunicera över Modbus-protokollet. För anslutning mot RS485 används tlan/485 utgången, GND / T+/T-, på den förmonterade svarta kopplingsdosan. Anslut RS485 kommunikationen till denna ingång. Se figur nedan och elschemat i avsnitt 4. För mer information om kommunikations protokoll kontakta Gullberg & Jansson. H05-2 Optional board EVD*40*: driver for electronic expansion valve MCH200002*: I/O expansion board for µ 2 SE EVD*40*: driver for electronic expansion valve CONVONOFF*: PWM/digital converter PSOPZKEY*: programming key CONV0/10A0*: PWM/analogic converter MCHRTF**A0: fan speed regulator NTC: temperature probes SPKT: 0 to 5 V pres. transducer MCH200485* RS485 serial card MCH2*TSV*: adapter PW/Modbus RTU CAREL Supervisory MCH2*T*: terminal PW CAREL Supervisory Installation av extern display Installera den medföljande externa displayen genom att koppla den via telekabel mot den förmonterade kopplingsdosan i elskåpet. Se elschemat i avsnitt 4. Maximal längd för telekabeln är 40 meter. Vid uppstart kommer värmepumpens mjukvaruversion visas. Efter cirka 4 sekunder kommer värmepumpens driftstatus att visas. Om enheten inte installerats korrekt eller värmepumpen är frånslagen kommer OFFLINE visas i den externa displayen. 14

15 Installation & driftsättning Återställning av fabriksinställningar Vid behov finns möjligheten att återställa värmepumpen till fabriksinställningarna. Detta görs enligt följande procedur. 1. Bryt strömmen till enheten. 2. Håll inne Prg-knappen (I) och slå till strömmen till enheten. Släpp inte Prg-knappen (I). 3. Skärmen visar efter en stund def och alla inställningar är nu nollställda. Släpp Prg-knappen (I). 4. Återställ alla parametrar enligt tabellen nedan. Övriga parametrar behöver inte justeras. Se avsnittet Parameterkontroll ovan för information om hur man ändrar parametrar. Parameter Fabriksvärde /01 01 /02 02 /03 01 /04 02 /23 00 A A A A A A10 01 A A16 30 b00 00 C C C C04 05 C05 05 C07 60 C08 02 d01 01 d02 01 d03-2 d04 13 d d06 00 d07 10 d08 45 d09 01 d11 01 d12 01 d13 01 Parameter Fabriksvärde d14 00 d15 00 d16 30 F01 01 F02 02 F03 01 F F05 18 F06 05 F07 15 F08 45 F09 05 F10 05 F12 00 F13 02 H01 03 H02 00 H04 01 H05 01 H06 00 H07 01 H08 0 H11 12 H12 2 P01 30 P02 2 P P05 5 P06 1 P08 2 P09 5 P15 1 P16 50 Parameter Fabriksvärde P19 05 P20 01 P21 00 P P P25 08 P26 04 P27 01 P28 03 r01 27 r02 02 r03 27 R04 02 r05 00 r06 00 r r13 08 r14 28 r15 15 r16 35 r17 00 r r19 30 r20 00 r25-15 r31 00 r32 12 r33 03 r45 02 r

16 Installation & driftsättning Denna sida har med avsikt lämnats tom. 16

17 3 Underhåll, service och felsökning Underhåll Rensa eventuella filter regelbundet för att bibehålla tillräcklig cirkulation. Tillse regelbundet att området omkring enheten har bra avrinning och ventilation. Kontrollera strömtillförseln och kabelanslutningarna regelbundet. Skulle enheten fungera på ett avvikande sätt, stäng av den och kontakta återförsäljaren. Tillse kontinuerligt att förångarbatteriet är rent. Rengör gärna med pensel och dammsugare, ej högtrycksspruta. Ett kontinuerligt underhåll garanterar maximal verkningsgrad. Vid behov kan ytterhöljet rengöras med fuktad trasa. Försiktighet bör iakttagas så att enheten ej repas. För maximal ytbeständighet rekommenderas att ytan vaxbehandlas minst en gång om året. Felsökning Om ett fel uppstår ska du alltid ta kontakt med den återförsäljare varifrån produkten är inköpt. Om denne i sin tur bedömer att det rör sig om ett material eller fabrikationsfel, tar återförsäljaren kontakt med oss för kontroll och åtgärd av skadan. Ange alltid produktens serienummer. Vanliga frågor med svar finns också presenterad i bilagan. Läs alltid igenom denna innan du kontaktar din återförsäljare. Vid felmeddelande försök att starta om anläggningen genom att slå av och på arbetsbrytaren. Om inte detta inte hjälper, försök lösa problemet enligt nedanstående tabeller och starta sedan om systemet igen. Om felmeddelande visas som inte finns listat nedan, återställ alla parametrar enligt anvisning i avsnitt 2 - Återställning av fabriksinställningar. Felkodstabell Driftstörning Felmeddelande Orsak Åtgärd Högtryckspressostat system 1/2 HP1 / HP2 För högt tryck, kabelbrott eller defekt pressostat Kontakta återförsäljare Lågtryckspressostat system 1/2 LP1 / LP2 Får lågt tryck, kabelbrott eller defekt pressostat Kontakta återförsäljare Överhettningsskydd tp Värmepumpen överhettad Kontakta återförsäljare Överhettningsskydd system 1/2 tc1 / tc2 System 1/2 överhettat Kontakta återförsäljare Flödesvakt FL För lågt flöde, kabelbrott eller defekt flödesvakt Kontrollera eller byt flödesvakt, öka flöde Sensorfel inlopp E1 Kabelbrott eller defekt sensor Kontrollera eller byt sensor Sensorfel utlopp E2 Kabelbrott eller defekt sensor Kontrollera eller byt sensor Sensorfel förångare system 1 E3 Kabelbrott eller defekt sensor Kontrollera eller byt sensor Sensorfel utomhusgivare E4 Kabelbrott eller defekt sensor Kontrollera eller byt sensor Sensorfel resistor E5 Kabelbrott eller defekt resistor Kontrollera eller byt resistor Sensorfel resistor E6 Kabelbrott eller defekt resistor Kontrollera eller byt resistor Sensorfel förångare system 2 E7 Kabelbrott eller defekt sensor Kontrollera eller byt sensor Sensorfel resistor E8 Kabelbrott eller defekt resistor Kontrollera eller byt resistor Kompressor servicelarm Hc1 / Hc2 Antalet timmar för service har överskridits Kontakta återförsäljare Avfrostningslarm df1 / df2 Avfrostningen har upphört på grund av att maximal tid uppnåtts. Kontrollera att förångarbatteriet är fritt från is. Kontakta installatör. Antifrysskydd A1 / A2 Används ej. Kontakta återförsäjare Högtemp.skydd Ht Inloppstemperaturen är för hög. Kontrollera inloppstemperaturen. Lågtemp.skydd Lt Används ej. Kontakta återförsäljare 17

18 Underhåll, service & felsökning Denna sida har med avsikt lämnats tom. 18

19 4 Teknisk beskrivning Kopplingsförklaring µc 2 SE EV Driver EV driver Expansion board tlan ESP EV driver EV Driver multi funct. multi funct. multi funct. multi funct. N Line L No1 C1/2 C1/2 C3/4 x C5 Tx/Rx GND N02 No3 No4 C3/4 x No5 G0 B1 B2 B3 ID5 ID3 ID1 GND B4 V+ Key/SPV cond. probe outlet probe inlet probe G GND GND Y GND ID4 ID2 low press. multi funct. multi funct. high press. multi funct. P pressure probe temperature probe digital imput RS485 option To program key N Line L To serial link Beteckning Beskrivning G0 / G Matningsanslutning (24 VAC) B1 Inloppstemperatur B2 Förångartemperatur 1 B3 Förångartemperatur 2 B4 Utomhusgivare ID1 Flödesvakt (insignal) ID2 Övertemp.skydd (insignal) ID3 Högtryckspressostat (insignal) ID4 Lågtryckspressostat (insignal) ID5 On/Off-switch (insignal) Y - C1/2 / NO1 Styrsignal kompressor 1 (230 VAC) C1/2 / NO2 Styrsignal fläktmotorer (230 VAC) C3/4 / NO3 Styrsignal cirkulationspump (230 VAC) C3/4 / NO4 Styrsignal kompressor 2 (230 VAC) C5 / NO5 Styrsignal fyrvägsventil (230 VAC) 19

20 Teknisk beskrivning A B C D E F Q L1 L2 L3 N RED BLK WHT BLU TO POWER SUPPLY 400V/3N~/50Hz KM3 L1 L2 L3 N TO PUMP KM1 U V W 3 COMP1 KM4 RED BLK WHT RED BLK WHT U V W 3 COMP2 KM1 CH1 KM4 CH2 MTS TC G1 4 FU 315mA 24V 03 G0 L1(A) 11 L2(B) PM 14 L3(C) 12 T+ GND TLAN μc2se GO G B1 KM1 NO1 K2 KM3 KM4 C1/2 C1/2 C3/4 Χ C5 NO2 NO3 NO4 C3/4 Χ NO5 B2 B3 ID5 ID3 ID1 GND GND Y GND ID4 ID2 DI/AI/P 4V 485 AT:Ambient temperature CH:Compressor heater COMP:Compressor CT:Coil temperature FS:Flow switch HP:High pressure protection IT:Inlet water temperature KM1:Contactor of compressor 1 KM3:Contactor of pump KM4:Contactor of compressor 2 BLU N FM1 BRN N BLU FM2 BRN K F 4 02 S3 PH1 PH2 26 FU 250mA 25 4V 5 GND 9 GND GND GND GND 19 GND tlan/485 GND GND RJ12 G0 Controller K2:Relay of fan PM:Phase monitor PH:Pan herter MTS:Mechanism temperature switch TC:Transformer 4V: 4 way valve 4V2 4V1 HP1 HP2 LP1 LP2 FS 10K t 10K t IT CT1 10K t 10K t CT2 AT Remote ON/OFF GJPACW1V-130 A B C D E F G 20

21 Teknisk beskrivning GJPACW1V-130 Mått och anslutningar GJPACW1V

22 Teknisk beskrivning Tekniska data Modell GJPACW1V-130 Värmeeffekt 1 kw 43 Ineffekt kw 8,1 Uppvärmningskapacitet 2 m Driftspänning 400 VAC 3-fas 50 Hz Driftström A 15,85 Säkringsstorlek A 20 Kompressor Scrollkompressor Köldmediemängd (R410a) kg 2 x 2,5 Pressostatbrytvärde HP bar 44 (sluter igen vid 32 bar) Pressostatbrytvärde LP bar 0,2 bar (sluter igen vid 1,5 bar) Fläktförbrukning W 2 x 390 Nominellt luftflöde m 3 /h Ljudnivå (1 m) db(a) 61 Vattenanslutning mm 63 Nominellt vattenflöde m 3 /h 18 Tryckfall vid nominellt flöde bar 0,2 Höjd mm 1130 Bredd mm 1490 Djup mm 735 Vikt kg Värmeeffekt uppmätt vid 24 C / 19 C utomhustemperatur, DB / WB (Dry bulb / Wet bulb). Inkommande vattentemperatur 27 C. 2 Uppvärmningskapaciteten ska ses som riktvärden för en isolerad pool med övertäckning nattetid. Modellerna är främst avsedda att användas under perioden maj - september (normal poolsäsong). 22
