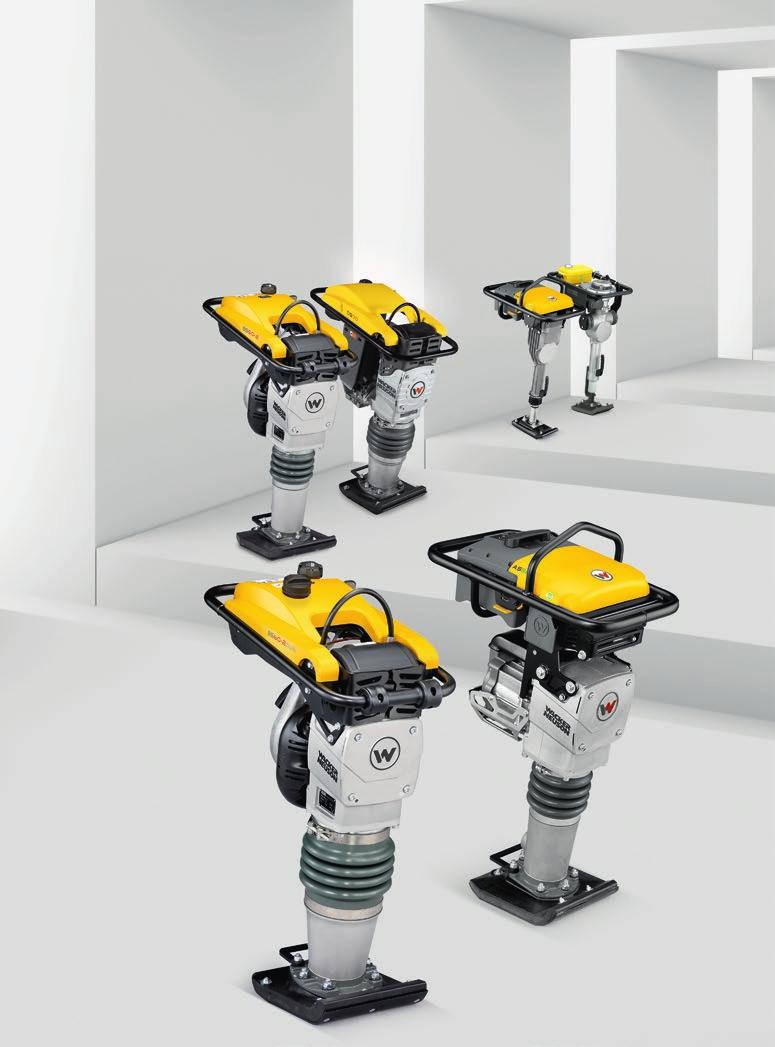

Komprimeringskompetens in i minsta detalj. Vibratorstamp från Wacker Neuson - den kan du lita på: Överblick över alla vibratorstampar.

Transkript

1 Vibratorstamp

2 Vibratorstamp från Wacker Neuson - den kan du lita på: Komprimeringskompetens in i minsta detalj 1. Uppfinningar är en del av vår dagliga verksamhet. När det gäller stampar har Wacker Neuson alltid varit tongivande: såväl år 1930, när Hermann Wacker uppfann den eldrivna stampen, som idag med vår världsnyhet med drift från uppladdningsbart batteri. Dessutom erbjuder Wacker Neuson som enda leverantör en stamp med tvåtaktsmotor. Denna drivkälla är inte bara perfekt utformad för komprimeringsarbeten, utan också för dess låga utsläpp tack vare katalysatorn. 2. Brett drifts-know-how för varje konkret situation. Slaglängd, slagtal, hastighet den perfekta komprimeringsbalansen beror på flera faktorer. Drivkällan - som är motorn. Här har Wacker Neuson alltid en passande lösning för dig: från bensindrivna två- och fyrtaktare via, dieseldrift till vår världsnyhet drift genom uppladdningsbart batteri. 3. Ett omfattande produktsortiment för ditt val. Från finkänsliga specialister för rörbäddar till robusta stampar som packar de svåraste underlag exemplariskt. Wacker Neusons utvecklingsingenjörer vet vad vibratorstampar måste kunna prestera inom olika arbetsområden. Därför innehåller vårt sortiment alltid de exakt passande maskinerna som du behöver. Wacker Neuson all it takes! Vi erbjuder produkter och tjänster som uppfyller höga krav på mångsidig användning. Wacker Neuson står för pålitlighet. Det gäller naturligtvis också för vårt stora sortiment med vibratorplattor. För din framgång gör vi dagligen vårt bästa. Och det med full passion för våra uppgifter. Komprimering med drift från uppladdningsbart batteri Med den batteridrivna stampen har Wacker Neuson skapat en världsnyhet. Självständiga och utsläppsfria arbeten har därmed fått en ny dimension. Läs mer på sidan 6. Unik tvåtaktsmotor Endast hos Wacker Neuson hittar du en vibratorstamp med tvåtaktsmotor och låga utsläppsvärden. WM80 har utvecklats av oss speciellt för att uppfylla kraven på komprimering. Detaljer hittar du på sidan 8. Enkel påfyllning Utan att behöva tänka på förblandat bränsle det möjliggörs via två separata tankar för bensin- och olja. För den korrekta blandningen kan du förlita dig på det effektiva oljeblandningssystemet. Vi tänker alltid vidare Sedan flera decennier är det de banbrytande innovationerna från Wacker Neuson som gör arbetet på byggarbetsplatsen mer produktivt och komfortabelt. Tre gånger längre serviceintervall Vårt unika luftfiltersystem sörjer för avsevärt lägre serviceinsatser. Du tjänar på lång hållbarhet och lättskött drift. Läs mer om det på sidan 10. Särskilt ekonomiska och miljövänliga produkter utmärker Wacker Neuson med ECO-sigill. Bland vibratorstamparna finns alla två-taktare såväl som maskiner med drift från uppladdningsbart batteri. Överblick över alla vibratorstampar. Batteristamp: Dieselstamp: Tvåtaktare: AS30e AS50e DS70 BS30 BS50-2 BS60-2 BS70-2 Arbetsvikt: 41,1 kg 70,1 kg Arbetsvikt: 83 kg > Sida 06 > Sida kg 59 kg > Sida kg 74 kg Fyrtaktare: BS50-4s BS60-4s BS50-4As BS60-4As BS50-2plus BS60-2plus BS70-2plus Arbetsvikt: 63 kg 71 kg > Sida kg 71,6 kg 59 kg 66 kg > Sida kg 02 03

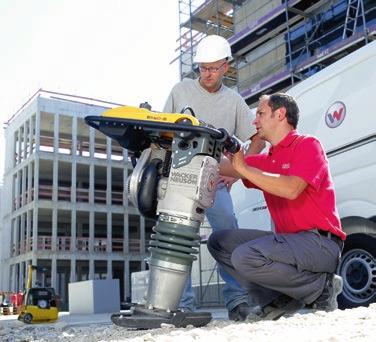

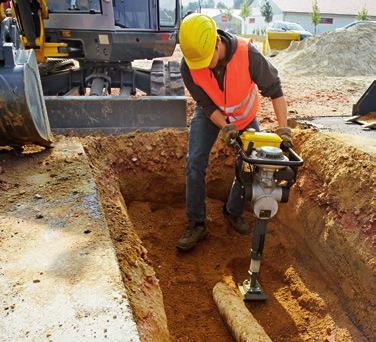

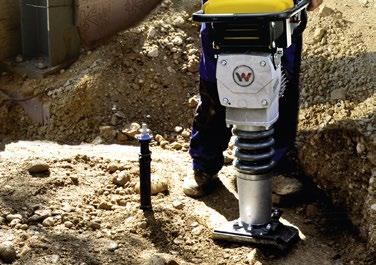

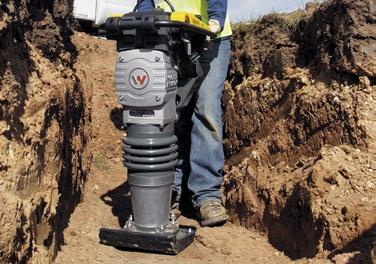

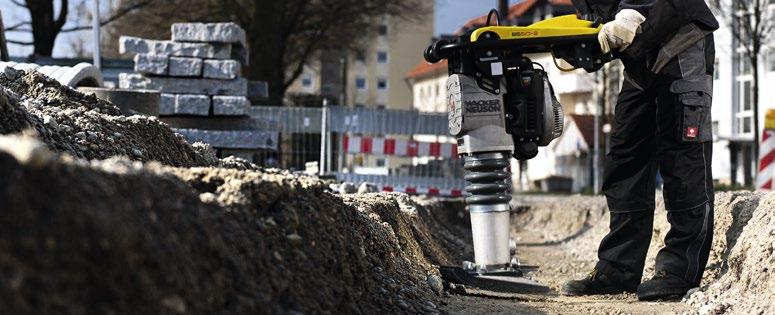

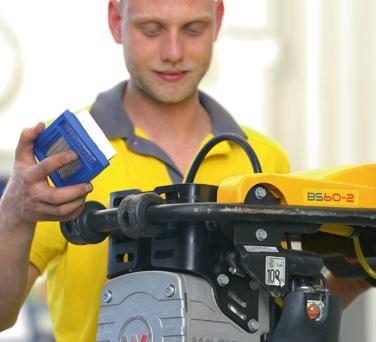

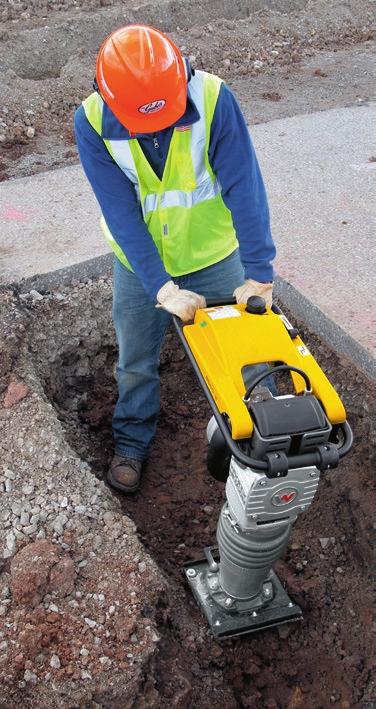

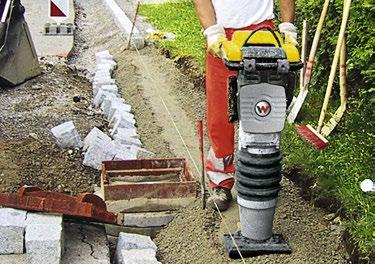

3 Komprimeringsprestanda helt efter behov. Perfekt för vägbyggnad: Slagkraftig, robust och lätt att manövrera. Omtänksamma maskinfunktioner och korrekt drift i beredskap: Vibratorstampar från Wacker Neuson passar alla insatsområden med sin varierande slagkraft och matchande stampfrekvens. För en idealisk komprimeringsupplevelse oavsett om det är i innerstan eller på en stor byggarbetsplats. Tvåtaktare med låga utsläpp bevisar sitt värde i dåligt ventilerade diken. Komprimering vid rör exakt på centimetern med den smala stampfoten på BS30. Innovativ luftfiltersteknik: förlänger bytesintervallet med tre gånger. 100 % utsläppsfritt arbete med innovativ batteriteknik från Wacker Neuson. Service från Wacker Neuson, också på byggplatsen om så behövs. Effektiv insats tack vare stor slaglängd och hög arbets-hastighet

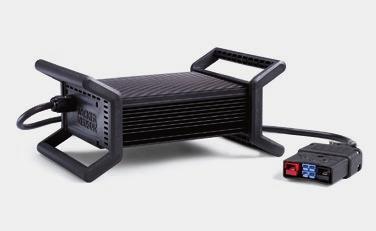

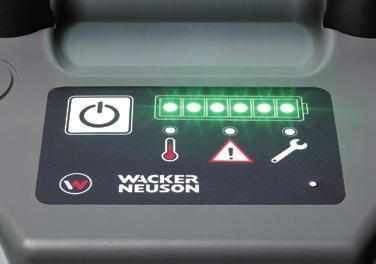

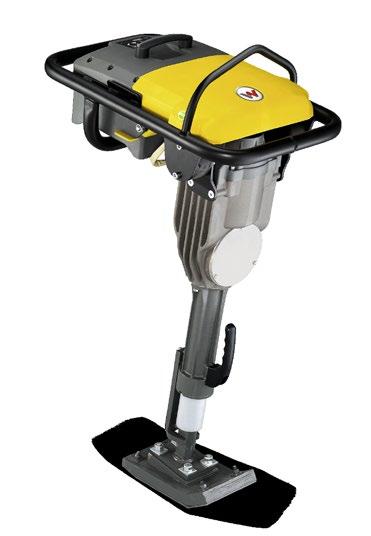

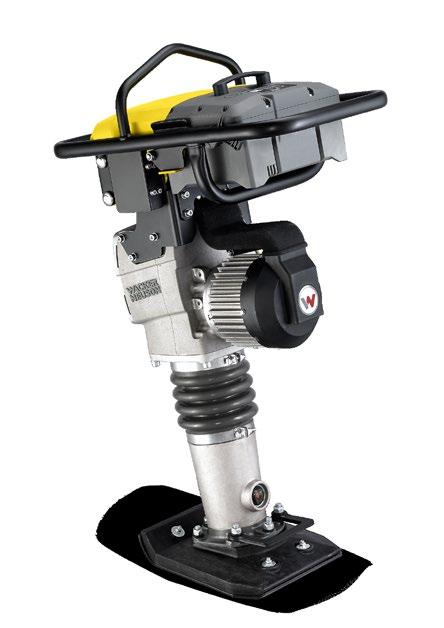

4 Batteristamp Komfortabelt arbete i diken och slutna utrymmen möjligt tack vare världens första batteridrivna stamp, som komprimerar avgasfritt. Tack vare sin rena drift uppfyller den batteridrivna stampen också de strängaste kraven i anbudshandlingar, t.ex. för stora projekt eller byggarbetsplatser i stadsmiljö. Det effektstarka uppladdningsbara batteriet har driftstider på 30 resp. 45 minuter; därigenom kan stampen utan problem användas för i normala aktiviteter på byggarbetsplatsen under hela dagen. För större behov rekommenderar vi ett dubbelt batteri eller underhållsladdning med snabbladdaren det tar bara 80 minuter. 0 % utsläpp 100 % utsläppsfri Kabelfri drift med uppladdningsbart batteri 55 % mindre driftkostnader än hos bensinstamparna Världens enda 100 % utsläppsfria stamp Hälso- och användarvänliga arbeten i stadsmiljö, inomhus eller djupare diken Komprimeringsprestanda jämförbara med den hyllade tvåtaksstampen från Wacker Neuson Upp till 55 % lägre energikostnader Lågt underhållsbehov tack vare elmotorn Låga hand-arm-vibrationer tack vare ett intelligent fjädrat handtagssystem AS30e AS50e Arbetsvikt 41,1 kg 70,1 kg Drivningstyp Elmotor med drift från uppladdningsbart batteri Elmotor med drift från uppladdningsbart batteri AS30e 45 min körtid AS50e 30 min körtid Full rörelsefrihet för självständiga arbeten på hela byggarbetsplatsen. Lär dig mer om den batteridrivna stampen från Wacker Neuson på: Standardladdare: Laddningstid fyra timmar, övervakningssystem skyddar från överladdning. Uppladdning på 80 min: med den som tillval tillgängliga snabbladdaren. Uppladdningsbart batteri av hög kvalitet: Utbytbart med få handgrepp utan verktyg. Översiktlig betjäning: Startknapp och laddningsindikering

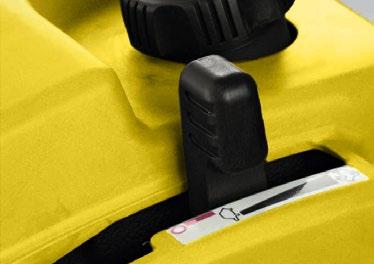

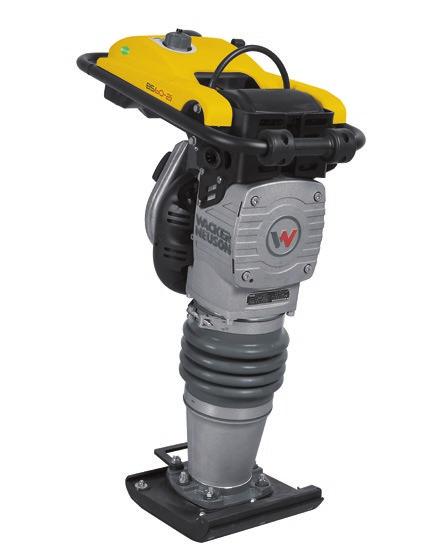

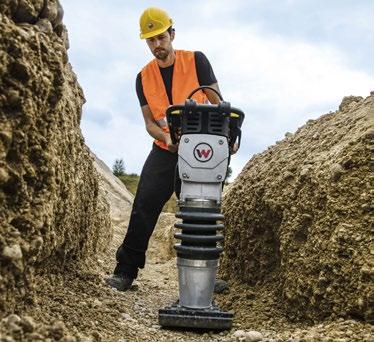

5 Tvåtaktsstamp Vibratorstamp med tvåtaktsmotor finns endast hos Wacker Neuson. Den effektstarka, egenutvecklade motorn WM80 är perfekt avstämd till stamparnas specifika krav. För produktivt arbete och utmärkta resultat. Lägre hand-arm-vibrationer tack vare fjädrat handtagssystem Lägsta utsläppsvärden genom katalysator som standard Fyrstegs luftfilter med tre gånger längre utbytesintervall Automatisk avstängning efter 10 minuters tomgång eller vid start med tom oljetank Små dimensioner för högre komprimeringskomfort också i trånga diken Endast för 2plus-stamp med extra stor oljetank: Påfyllning först efter 120 drifttimmar, som tillval med låsbart lock, olje- och bränsletank väl skyddade under skyddshuven Komfortabel betjäning genom en enda spak för start, tomgång och stopp Komfortabel transport tack vare stora, flexibla lyftöglor Enkel hantering genom transportrullar på handtaget Ventilation av bränsleledning genom flödning, därigenom enkel start Hög slagenergi med stor slaglängd och högre stampfrekvens BS50-2 Lär dig mer om 2-plus stampen från Wacker Neuson på: BS30 BS50-2 BS60-2 BS70-2 BS50-2plus BS60-2plus BS70-2plus Arbetsvikt 30 kg 59 kg 66 kg 74 kg 59 kg 66 kg 74 kg Drivningstyp Tvåtaktsmotor BS60-2plus Rena arbeten: En katalysator är inbyggd som standard det erbjuder endast Wacker Neuson! Utsläppsvärden från bensinstampen Felaktig tankning är utesluten: Låsbar oljetank (för 2plus-stampen) Matarpump på förgasaren för bekväm och enkel start av WM80. Timräknare: I alla modeller för kontrollen av underhållsintervall Tillåtet maximalt värde tvåtaktsmotorer Bensintank WM80 Tvåtaktsmotor i Wacker Neusons stampar Tillåtet maximalt värde fyrtaktsmotorer Oljetank Fyrtaktsmotorer Fyrtaktsmotor i Wacker Neusons stampar Samlade utsläpp i g/kwh HC + NOx CO Utsläpp enligt EU-direktiv 2011/88 EC 08 09

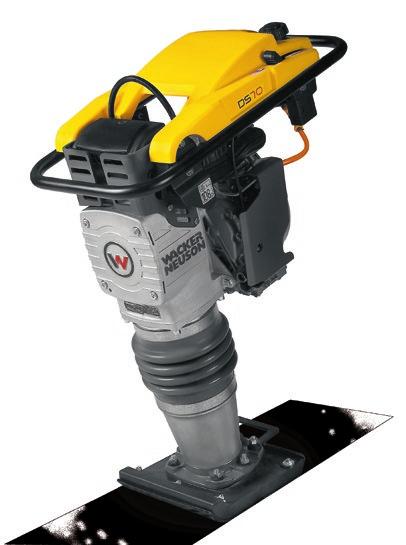

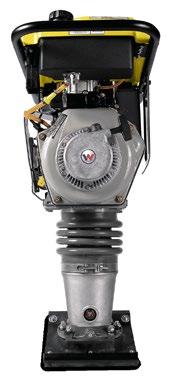

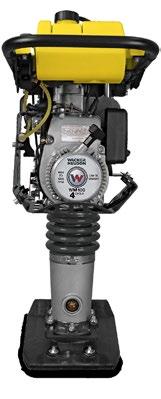

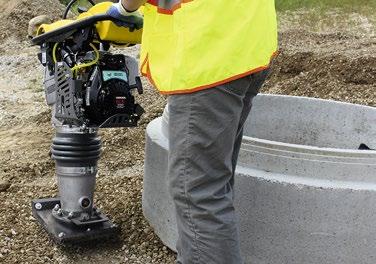

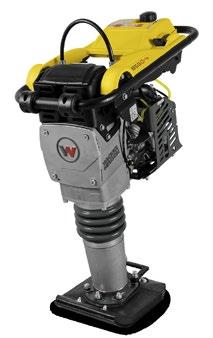

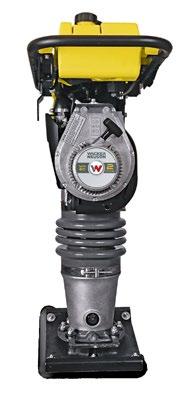

6 Fyrtaktsstamp BS50-4s BS60-4s BS50-4As BS60-4As Arbetsvikt 63 kg 71 kg 64 kg 71,6 kg Drivningstyp Fyrtaktsmotor Dieselstamp Arbetsresultatet på fyrtaktsstampen från Wacker Neuson kommer att övertyga dig varje dag. Omtänksamma funktioner gör dessutom att användningen av maskinen ännu säkrare, förlänger dess livslängd och reducerar underhållet till ett minimum. Bekväm start tack vare matarpumpen på förgasaren Rejäl slaglängd för tung, sammanhängande mark Integrerad oljevakt med automatisk avstängning Flexibla lyftöglor för kompakta transportoch lagermått Förstklassigt luftfilter för tre gånger längre utbytesintervall BS50-4s Från dess kompakta mått för enkel hantering till en välbalanserad viktsfördelning DS70 utmärker sig med dess inre och yttre värden. Denna maskin är tack vare låga COutsläpp bäst lämpad för komprimeringsarbeten i diken. Låga CO-utsläpp Förstklassigt luftfilter för tre gånger längre utbytesintervall Stor korrosionsbeständig bränsletank med självrengörande filter för lång livslängd och minimala underhållsbehov Låga hand-arm-vibrationer tack vare ett speciellt fjädrat styrhandtag Arbetsvikt Drivningstyp DS70 83 kg Dieselmotor Idealiskt luft-bränsle-förhållande Med det innovativa luftfiltersystemet från Wacker Neuson arbetar du tre gånger längre i optimalt varvtalsområde. Därigenom förlängs också service-intervallet trefaldigt. Bäst lämpad för sammanhängande, blandade och grovkorniga marker. Varvtal Optimalt varvtalsområde BS60-4As DS Vanligt filtersystem Förlängning av serviceintervall Wacker Neuson filtersystem Behov att byta filter Arbetstimmar Stor slaglängd: idealisk för sammanhängande mark. Lätt att köra viktigt vid kanter och runda byggnadsdelar. Endast en spak för att starta, ställa in varvtal och stänga av. Exakt maskinföring viktig vid komprimering i kantområden

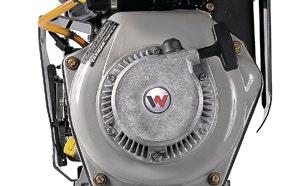

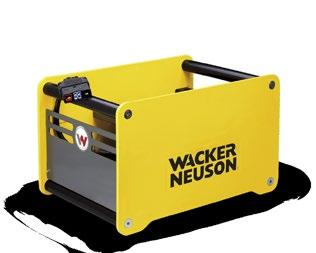

7 Rätt drift för alla behov. Lär dig mer om den utsläppen från Wacker Neusons stampar på: Teknik med uppladdningsbart batteri Tvåtaktsmotor Fyrtaktsmotor Dieseldrivning 0 % Utsläpp Med det uppladdningsbara batteriet BP1000 har Wacker Neuson tagit ett äkta steg in i framtiden: Det möjliggör en 100 % elektrisk drift av batteristampen och skyddar både användaren och miljön från skadliga utsläpp. Det uppladdningsbara batteriet är med sina 9,1 kg uttalat lätt och övertygar via den underhållsfria elmotorn och dess höga prestanda. Även vid extrema temperaturer från 10 till +50 grader Celsius fungerar det problemfritt. Den borstfria asynkrona elmotorn är dessutom helt underhållsfri. Såsom enda tillverkare har Wacker Neuson bensinstampar med tvåtaktsmotorer i sitt produktprogram. Våra utvecklingsingenjörer har utformat WM80-motorn speciellt för insatser i markkomprimering. Dessutom förfogar den över utmärkta utsläppsförhållanden, bl. a. genom sin katalysator. Motorn underskrider alla aktuella och i framtiden kända gränsvärden. Jämfört med fyrtaktsstampen avger den avsevärt mindre COutsläpp och sörjer för ren luft i diken. För tunga insatser på byggarbetsplatser ställer Wacker Neuson två kraftfulla motorer till förfogande, den egentillverkade WM100 och GX100 från Honda. En unik karakteristik för WM100: Den integrerade oljevakten kontrollerar oljenivån vid start. Om den är för låg, stängs maskinen automatiskt av. Utsläppen från fyrtaktsstampen består till största del av CO. Tillsammans är CO-utsläppen 1/3 högre än för tvåtaktsstampen. Du kan förlita dig helt på dieselmotorn DS70 vid komprimering. På samma gång är den ytterst snål på utsläpp och underskrider de aktuella avgasnormerna världen över. Dieselmotorn DS70 övertygar också med sin uthållighet, mer än fyra och en halv timmas drift utan paus, tack vare den låga förbrukningen. Dessutom är motorn extremt robust med lång livslängd

8 Tekniska data AS30e AS50e BS30 BS50-2 BS60-2 BS70-2 BS 50-2plus BS 60-2plus BS 70-2plus BS50-4s BS60-4s BS50-4As BS60-4As DS70 ALLMÄNT ENHET Längd x Bredd x Höjd mm 620 x 361 x x 361 x x 370 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 370 x Stampfot storlek (L x B) mm 296 x x x x x x x x x x x x x x x x x 280 VIBRATORSTAMP Arbetsvikt kg 41,1 70, ,6 Stampfotens slaglängd mm mm 42 64, Max. slagtal varv/min Arbetshastighet m/min 9,5 9,8 8,9 9,5 9,8 8,9 7,6 8,5 7,6 7,0 13 Motor Asynkronmotor Asynkronmotor Luftkyld encylinder-tvåtakts bensinmotor Luftkyld encylindrig tvåtakts bensinmotor Luftkyld encylindrig fyrtakts bensinmotor luftkyld encylindrig dieselmotor Motortillverkare Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Honda Honda Yanmar Motortyp Elmotor Elmotor WM80 WM80 WM80 WM80 WM80 WM80 WM80 WM100 WM100 GXR120 GXR120 L48 Cylindervolym cm³ Max effekt (DIN ISO 3046) kw 1,1 1,8 1,9 2,0 1,7 1,8 2,0 2,4 2,4 2,4 2,4 3,1 Vid varvtal varv/min Bensin-oljeblandning 50 : : : : : : : 1 Bränsleförbrukning l/h 0,9 1,2 1,2 1,3 1,0 1,2 1,3 1,2 1,2 0,9 0,9 0,9 Tankvolym (bränsle) l 2,2 2,9 2,9 2,9 3,0 3,0 3,0 3,0 3,0 3,0 3,0 4,2 Tankvolym (olja) l 1,3 1,3 1,3 UPPLADDNINGSBART BATTERI Tekniska data uppladdningsbart batteri SPECIFIKATION ENHET BP1000 Mått (Längd x Bredd x Höjd) mm 220 x 290 x 194 Vikt kg 9,1 Kapacitet Ah 20 Energiinnehåll Wh Nominell spänning V 51 Urladdningsström max. A 160 Laddningström max. A 32 Oil.max, premiumoljan från Wacker Neuson. Den högkvalitativa, helt syntetiska tvåtaktsoljan förhindrar ihållande slitage. För lång motor-livslängd. Wacker Neusons produktprogram omfattar över 300 olika produktgrupper med olika varianter. Med val av olika alternativ, kan data för produkterna variera på motsvarande sätt. Inte alla Wacker Neuson produkter som anges eller visas här kan därför levereras eller har tillstånd i alla länder. De presenterade produkterna från Wacker Neuson är exempel och föremål för sådana regelbundna förändringar vi sänder gärna en konkret offert på begäran! Reproduktion endast tillåten efter skriftligt tillstånd från Wacker Neuson. Wacker Neuson Vertrieb Europa GmbH & Co.KG 14 15

9 Din arbetsvardag döljer många utmaningar. Vi har de passande lösningarna och hjälper dig att ligga före konkurrenterna. För det erbjuder vi dig allt du behöver: Wacker Neuson all it takes! Produkter Betongteknik Komprimering Demoleringsteknik Grävmaskin Hjullastare Teleskoplastare Dumper Generatorer Belysning Pumpar Värmare Begagnade maskiner Reservdelar Tjänster Finansiering Reparation och underhåll Akademi Hyra Telematik Betongspecialister E-butik *WN.EMEA V03.SE* WN.EMEA V03.SE 06/2017 SE
