OVALFORMAD BAASÄNG. Monteringshjälp och bruksanvisning

Transkript

1 OVALFORMAD BAASÄNG Monteringshjälp och bruksanvisning

2 Monteringshjälp och bruksanvisning Innehållsförteckning.. Allmänna säkerhetsanvisningar Före montering Leveransomfång (stycklista) Säkerhetshänvisning stålmantel Uppställningsplats Det riktiga underlaget Temperatur och vind Uppställning eller inbyggnad av simbassängen Uppställning av bassängen på lutande mark Mått-tabell bassängstorlek Nödvändiga byggåtgärder när simbassängen byggs nedsänkt i marken Montering av simbassängen Markering av bassängens grundplan Lägga ut markpresenningen Lägga ut bottenskenan Ställa upp bassängens vägg Förbinda stålmantelns ändar Uppfästning av invändigt foliehölje Montera räcket Fylla på bassängen Påfyllning bakom bassängens vägg Potentialutjämning Driftshänvisningar Viktigt vid tömning Reparationer Övervintring...

3 Monteringshjälp och bruksanvisning. Allmänna säkerhetshänvisningar.. Före montering Se upp: Att ramla ned i bassängen inne bär risk. Grunt vatten. Hoppa inte in i bas sängen. Se upp: Endast en elektrofackman bör utföra anslutning av alla elektriska appa rater som filteranläggningar, undervat tensstrålkastare osv. enligt VDE 000 del 70. Se upp: Att ramla ned i bassängen innebär risk. Grunt vatten. Hoppa inte in i bassängen. Se upp: Endast en elektrofackman bör utföra anslutning av alla elektriska apparater som filteranläggningar, undervattensstrålkastare osv. enligt VDE 000 del 70. Läs noga igenom monteringshjälp och bruksanvisning. Endast om montering utförts kompetent och fackmässigt kan anspråk på garantin göras gällande. Kontrollera simbassängen före monteringen om alla delar finns och om de är i felfritt tillstånd. Reklamera eventuella transportskador.. Leveransomfång (stycklista) Med varje bassäng levereras alltid en potentialutjämnare. Bassängstorlek (m) Höjd (m) Innenhülle Stålvägg med istucken stick-profil Profilskena räcke med förbindelserör Profilskena bottenskena med förbindelserör 4,90 x 3,00,0 6,30 x 3,60,0 7,37 x 3,60,0 8,00 x 4,00,0 9,6 x 4,60,0 9,00 x 5,00,0 0,30 x 5,00,50,00 x 5,50,50 4,90 x 3,00,50 6,30 x 3,60,50 7,37 x 3,60,50 8,00 x 4,00,50 9,6 x 4,60,50 9,00 x 5,00,50 0,30 x 5,00,50,00 x 5,50,50 Låt aldrig barn leka vid eller i simbassängen utan uppsikt. Klarlägg riskerna (t.ex. täck över simbassängen med ett säkerhetsskydd när ingen uppsikt finns). Duscha före badet. Lider man av cirkulati onsrubbningar stiger man långsamt i ba det. 3

4 4. Säkerhetshänvisning stålmantel Se upp: Innan man packar upp stålväggen bör man läsa etiketten med hänvisningar för risker med stålplåt och iaktta hänvisningarna i kapitlet Montering av simbassängen..3 Uppställningsplats Den idealiska uppställningsplatsen är solig och vindskyddad..4 Det riktiga underlaget Den valda platsen där simbassängen ska ställas upp måste vara absolut jämn, d.v.s. eventuella lutningar måste jämnas ut på lämpligt vis. Marken under simbassängen måste vara en så kallad naturlig mark. Den får inte vara uppfylld. En uppfylld mark måste packas så att den kan ta upp den krävda simbassängsbelastningen på 00 kp/m vid ett bassängdjup på,0 m eller 500 kp/m vid,50 m. Den nödvändiga utschaktningen för simbassängen måste genomföras enligt mått-tabellen (se 3.) plus en extra arbetsmån runt omrkring på cirka 50 cm. Utschaktningen måste alltså vara vars meter större på längden och på bredden än den färdiga bassängens längd och bredd. Innan man börjar med den egentliga monteringen är det viktigt att rensa marken från alla eventuellt befintliga partiklar som skulle kunna skada simbassängens innerhölje. Små ojämnheter som finns kvar kan man eventuellt jämna ut med ett fint sandskikt. För att skydda simbassängens innerhölje bör man använda en markskyddspresenning eller en fiberduk. Denna markskyddspresenning ska därutöver även användas vid asfalt, betong eller frigolitplattor. Asfalt, frigolit och ny betong kan inte kombineras med PVC. Vi rekommenderar alltid att använda en markskyddspresenning. Endast så kan man garantera att simbassängens innerhölje håller länge..5 Temperatur och vind Simbassängens folieinnerhölje är tillverkat av mjuk-pvc (termoplastiskt plastmaterial). Detta material för med sig att bästa villkoren för uppställning av bassängen råder när yttertemperaturen ligger mellan 5 C och 5 C. Hänvisning: För låg temperatur foliet är för hårt och oelastiskt, därigenom är foliet för litet, för hög temperatur foliet är för mjukt och elastiskt, därigenom är foliet för stort. När innerhöljet fästes bör man tänka på att starkt solsken kan förorsaka att innerhöljet tänjer sig för mycket. När det blåser kan man inte montera simbassängen eftersom blåsten lätt kan ta tag i stålmanteln och böja den. Detta leder till skador..6 Uppställning eller inbyggnad av simbassängen Man kan ställa upp sin simbassäng på olika vis: /3 inbyggd i jorden Helt inbyggd i jorden ganz in die Erde einbauen.7 Uppställning av bassängen på lutande mark Som redan nämnt får man inte ställa upp bassängen på uppfylld mark som inte har packats motsvarande tidigare. Uppställningsytan för hela simbassängen måste alltså se ritning ligga inom området av den naturliga marken i sluttningen. Sluttningen måste på sidan mot bassängen fångas upp med en liten mur eller slänt. Sluttningen får absolut inte stödja sig på bassängen.

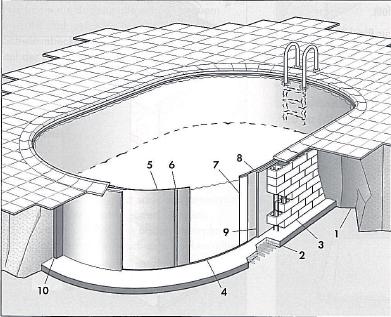

5 Monteringshjälp och bruksanvisning 5.8 Mått-tabell bassängstorlek Beckengröße in m L x B I b R 4,90 x 3,00 4,90 3,00,00 6,30 x 3,60 6,30 3,60,90 7,37 x 3,60 7,37 3,60 3,90 8,00 x 4,00 8,00 4,00 4,0 9,6 x 4,60 9,6 4,60 4,80 9,00 x 5,00 9,00 5,00 4,0 0,30 x 5,00 0,30 5,00 5,50,00 x 5,50,00 5,50 5,70.8 Mått-tabell bassängstorlek.9 Nödvändiga byggnadsåtgärder För den ovala bassängen består byggnadsarbetena av att schakta ur grunden, gjuta den armerade bottenplattan samt anlägga de båda stödmurarna. Var god och informera er först hos en byggnadsfackman. Efter uppställning av bassängen måste man fylla på bakom bassängväggens rundningar med mager betong. Materialet som används vid bakomfyllningen får varken skakas eller packas, eftersom stålmanteln annars kan skadas (den böjs inåt). Bakom den inbyggda simbassängen får man absolut inte fylla på med sand, singel eller andra strilande materialier. Ett annat alternativ till utfyllnad bakom bassängväggen är att fortsätta stödmuren. Jordmån Bottenplatta (armerad) 3 Bottenplatta (armerad) 4 Bottenskena 5 Stålmantel 6 Stickprofil 7 Bassängens innerhölje 8 Räcke 9 Isolering 0 Mager betong

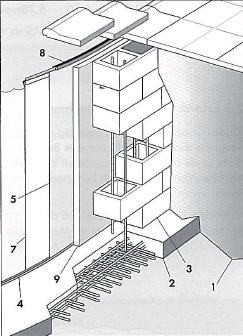

6 6 Urschaktning Rita upp simbassängens kontur på marken med hjälp av en passare, bestående av ett snöre. De nödvändiga måtten för detta finns i mått-tabellen (sida 5). För att få en tillräcklig arbetsmån på cirka 0,5 meter måste gropen både på längden och på bredden vara meter större än bassängen. Bottenplatta Den armerade betongplattan () bör vara 5 cm tjock och den måste vara absolut vågrätt och jämn. Stödväggar Simbassängens båda raka väggar bildas av en stödmur (3). Stödmurens (M) mått finns i mått-tabellen (sida 5). Stödmurarna muras upp på den armerade betongplattan () och förbinds med bottenplattan med armeringsjärn. Det rekommenderas att använda hålblocksstenar på 4 cm. De enskilda murskikten måste naturligtvis vara murade så att fogarna inte befinner sig i linje och likaså vara armerade med byggstål. Hålblocksstenarna fylls sedan med mager betong. Stödmuren muras upp lika hög som plåten. Andernfalls könnte sich die Vorspannung unkontrolliert und einseitig nach oben entladen und die Stahlblechrolle könnte sich unkontrolliert selbst abwickeln. Stödväggar För att bassängen ska se bättre ut rekommenderar vi att sätta fast stålmanteln (5) i stödmuren (3). För detta kan man använda fastsättningsvinkeln () som är ingjuten i den översta fogen till stödmuren.

7 Monteringshjälp och bruksanvisning 7 3. Montering av simbassängen Stålplåtmantelns plåtkanter är mycket vassa! Den upprullade stålplåtsmanteln står under för-spänning. Bär alltid handskar under hela uppacknings- och uppställningsproceduren. Varning! Risk för skador! När man klipper upp de spännband som finns runt om stålplåtsrullen måste en andra person hålla ihop den övre ändan av stålplåtsrullen med båda händerna, med handskar på. När man klipper upp spännbanden till den uppställda stålplåtsrullen arbetar man nedifrån och upp, d.v.s. det spännband närmast jorden klipps först upp. I annat fall kan det hända att förspänningen släpper okontrollerat och ensidigt uppåt och stålplåtsrullen vecklar upp sig av sig själv. Risk för skärskador! 3. Markering av bassängens grundplan Efter det att bassängens underlag har förberetts ritar man upp bassängens konturer på marken med hjälp av en passare gjord av ett snöre och en påle. 3. Lägga ut markpresenningen Lägg ut markskyddspresenningen på marken, vilken tidigare har rensats från spetsiga partiklar och jämnats ut. Markskyddspresenningen är fyrkantig och skärs till passande efter stålmanteln efter bassängmonteringen. För att ställa upp simbassängen behövs minst personer.

8 8 3.3 Lägga ut bottenskenan Förbind bottenskenans enskilda segment med hjälp av de små isticksrören till en oval. Den färdiga bottenskenan måste ligga exakt på den linje som tidigare ritats upp (simbassängens omfång). Bottenskenans exakta längd kan justeras efter montering av bassängväggen genom att såga av det sista bottenskensegmentet med en metallsåg. 3.4 Ställa upp bassängväggen Lägg ett tjockt bräde i mitten av bottenskenan och ställ den ihoprullade plåtmanteln på det (enligt bild). Se upp: Urtagen för skimmer och inlopps munstycke som stansats ut i för väg måste vara uppe! Rulla nu ut stålväggen långsamt och sätt i den fria utrullade stålmanteln på motvarande sätt i bottenskenan. Det är absolut nödvändigt att använda handskar! Var god och se till att den vita sidan av bassängväggen är vänd utåt (inte vid Metal-rec). Hänvisning: För att plåtmanteln ska hålla provisoriskt under uppställ ningsarbetena sticker man på några av räckets segment. Är plåtmanteln uppställd och införd i bottenskenan måste man jämna ut eventuella längdskillnader mellan bottenskenan och stålmanteln på bottenskenan. Viktigt: Urtagen för skimmern måste befinna sig vid rätt ställe. (se optimalt vattenledningssystem längsgenomströmning eller cirkelströmning). Tala först med er simbassängsfackman. Urtag: Bryt ur den i förväg utstansade öppningen för inbyggnadsskimmer och munstycke. Fila kanterna och grada av noga. Använd dubbeltätningen vid skimmern. Om den inte finns behandlar man snittkanterna med korrosionsskyddsmedel. Hänvisning: Behövs de i förväg utstansa de öppningarna inte klistrar man på det medföljande foliet.

9 Monteringshjälp och bruksanvisning Förbinda stålmantelns ändar När den kompletta stålmanteln (5) har förts in i bottenskenan förbinds de båda stålmanteländarna med hjälp av stickprofilen (6) (se ritning). Iakttag noga att falsen på plåtmanteln sitter riktigt i stickprofilen. Profilen måste kunna skjutas glidande över falsen. Om man eventuellt rör stålmanteländarna lätt fram och tillbaka förbättras rörligheten. Profilen får absolut inte sättas på felaktigt eller med våld. Detta leder till att väggen skadas och minskar bassängens standsäkerhet. 3.6 Uppfästning av invändigt foliehölje Stig ned i bassängen med hjälp av en stege (med gummistövlar eller barfota) och lägg folieinnerhöljet på simbassängbottens mitt. Börja nu att breda ut foliet från mitten och utåt så att svetsfogen som förbinder botten med sidorna har ett jämnt avstånd till botten/väggens hörn. Används folie med kilformade sömmar måste tre delstycken av specialprofilen, som skurits till med gering, skjutas på på stålplåten enligt ritning bredvid. Hänvisning: Innerhöljet är tillverkat med undermått, d.v.s. det är något mindre än plåten. Endast så är det möjligt att förhindra veck, men man kan inte undvika dem helt. Detta utgör dock inte en sämre kvalitet och har ingen utverkan på foliets livslängd. Detta undermått gör att det krävs att sömmen måste dras (tänjas) vid uppfästningen. Mer vid kall väderlek, mindre vid varm. A. Uppfästning av invändigt foliehölje vid konventionell uppfästningssöm Det invändiga foliehöljets väggdel (7) lyfts upp jämt fördelat och fästes upp med uppfästningssömmen vid stålmanteln (5). För att stålmanteln ska förbli rund och uppfästningsprofilen () säkras sticker man efter uppfästning på vardera ett stycke profil till räcket (8). Fortsätt så tills hela innerhöljet är uppfäst. Visar sig nu sneda veck på mantelytan kan dessa endast avlägsnas om man tar bort räcket igen och innerhöljet fästes upp på nytt.

10 0 B. Uppfästning av invändigt foliehölje med kilsöm och specialprofil Fördelar: Monterings-hjälp plåtmanteln är genast stabil Kantstenar kan läggas direkt på handräcket. Sneda veck kan lätt tas bort, eftersom kilsömmen kan förskjutas horisontalt. Stick på specialprofilen (3) på plåtmanteln (5) och därefter handräcket (8)(se följdkapitlet). Plåtmanteln (5) står nu stabilt och underlättar den fortsatta monteringen. Skjut nu innerhöljets (7) kilsöm (4) i specialprofilens kammare (3) tills hela innerhöljet är uppfäst. B. Uppfästning av invändigt foliehölje med kilsöm i räcket med upptagningsprofil för kilsöm Fördelar: Monterings-hjälp plåtmanteln är genast stabil Kantstenar kan läggas direkt på handräcket. Sneda veck kan lätt tas bort, eftersom kilsömmen kan förskjutas horisontalt. Stick på räcket (8) på plåtmanteln (5) - se följdkapitlet. Plåtmanteln står nu genast stabilt och underlättar den fortsatta monteringen. Skjut nu innerhöljets (7) kilsöm (4) i upptagningsprofilen tills hela innerhöljet är uppfäst. 3.7 Montera räcket Börja vid ett rörstöd och tryck på det första segmentet på simbassängens kant. Stick därefter på ett andra segment till räcket med hjälp av förbindelseröret direk i anslutning till det första segmentet. Fortsätt ända tills hela räcket är färdigt. Den exakta längsutjämningen kan göras med hjälp av det medföljande delstycket till räcket resp. genom att såga av räcket med en bågfil. Är alla räcksegment påsatta på bassängens kant slår man fast de enskilda räckstyckena på simbassängsväggen med handen eller med en gummihammare. Har mellanrum uppstått vid monteringen mellan segmenten bör man ta loss räcket igen och skjuta ihop tätare.

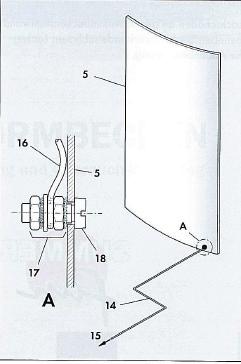

11 Monteringshjälp och bruksanvisning 3.8 Fylla på bassängen 3.9 Påfyllnad bakom bassängväggen Bakom den inbyggda simbassängen får man absolut inte fylla på med sand, singel eller andra strilande materialier. Principiellt rekommender ar vi att fylla på med mager betong bakom rundningarna ca 0 cm brett. 3.0 Potentialutjämning DIN 5700 (del70) resp. VDE (del 70) föreskriver en potentialutjämning för simbassänger. För detta kan t.ex. de bifogade delarna enligt följande ritningar användas. Skydda förbindelsedelar vid fuktighetsinverkan mot korrosion (lack). Grundbalk 5 Fyrkantrörstöd 5 Stålmantel 5 Kabel för potentialutjämning 6 Kabel för jordning 7 Mutter, kuggbricka, U-bricka, mutter, kuggbricka 8 Mutter, kuggbricka, U-bricka, U-bricka 9 Skruv 30 Mässing-plåt Man måste absolut iaktta att bakomfyllningen först får göras efter det att simbassängen fyllts med vatten undan för undan. Materialet som används vid bakomfyllnaden får varken skakas eller packas, eftersom stålmanteln annars kan skadas (den böjs inåt). Viktigt! Iakttag noga: Simbassängsinbyggnadsdelar, som t.ex. skimmer eller munstycken får inte sättas i och foliet får inte klippas ur förrän vatten nivån har nått upp till knappt under de delar som ska monteras. Kontrollera att folieinnerhöljet sitter riktigt. Ta bort eventuella veck på simbassängens bottenyta. Släpp nu i lite vatten i simbassängen. Vid en vattenhöjd på ca cm kan man med en borste eller med fötterna släta till de återstående små vecken. Nu kan man fylla i vatten och undan för undan fylla på material bakom väggen.

12 4. Driftshänvisningar 4.3 Övervintring 4. Viktigt vid tömning Delvis inbyggda eller helt inbyggda simbassänger övervintrar i vattenfyllt tillstånd. Simbassängens alla delar är tillräckligt elastiska resp. stabila för att klara av krav som väderleken ställer. Töms och rengörs simbassängen bör den fyllas på på nytt samma dag om möjligt. Annars finns det risk för, speciellt vid dåligt väder (regn), att jordmånen som fyllts på förskjuts och trycker in stålmanteln. När bassängen töms med hjälp av en pump måste man se till att det tömda vattnet förs bort och inte sipprar ned i jorden i bassängens omedelbara närhet. 4. Reparationer Skador på simbassängsinnerhöljet kan lätt avhjälpas med ett reparations-set. Var god iaktta bruksanvisningen i reparationsförpackningen. Lackskador på simbassängens stålvägg avhjälps bäst med vanlig lack för utomhusbruk. Var god iaktta: Före frostperiodens början måste alla ihängda delar som skimmer och filteranläggningar avlägsnas. Vid fast inbyggd skimmer resp. munstycke sänker man vattennivån motsvarande. Stegen måste också avlägsnas före frost. Det rekommenderas att använda en presenning att täcka över bassängen med som skydd. För att undvika onödiga rengöringsarbeten på våren rekommenderar vi att använda ett övervintringsskydd. Detta övervinrtringsskydd tillsätts helt enkelt bassängvattnet och förhindrar att kalk och smuts sätter sig på simbassängsfoliet samt starkt bildande av alger. Följande vårrengöring underlättas enormt. Vi förbehåller oss ändringar angående teknisk vidareutveckling Summer Fun GmbH Heinrich-Otto-Straße Wendlingen
