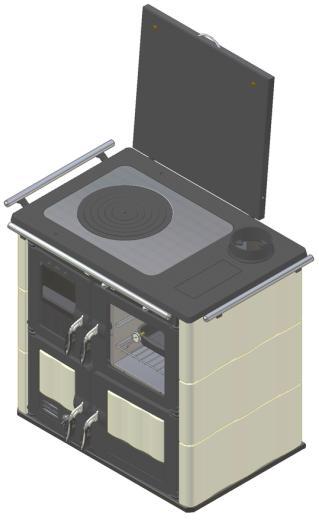

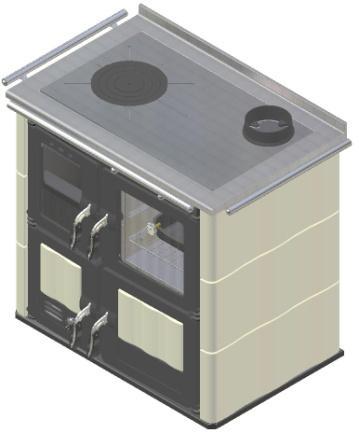

1 Lincar Installations- och skötselanvisning Ilaria Mod. 703T-G Ilaria Mod. 703T-GL Ilaria Mod. 703T-I Ilaria Mod. 703T-IL

2 Dessa produkter har tillverkats i enlighet med EG-direktiven Lincar tar inget ansvar för skada(or) som kan uppstå på människor, djur och material om man inte har följt instruktioner för säker användning av produkten enligt denna instruktionshäfte. Tillverkare:Lincar, Italien Återförsäljare i Sverige: Combi Heat Värmeprodukter AB Vojakkala Haparanda, Sverige Tel: +46-(0) Kära kund, Denna bruksanvisning för kökspanna Lincar Ilaria 703 innehåller viktig information som visar hur kökspannan skall installeras, tas i drift och hur eventuella fel åtgärdas samt hur kökspannan skall underhållas för bästa funktion. Vi rekommenderar att bruksanvisningen läses igenom noggrant före installation, underhåll och eventuell service. När du installera kökspanna Lincar Ilaria 703, måste alla lokala föreskrifter, inklusive brandskydd och de som hänvisar till nationella och europisk standarder och brandskydd följas. Vi rekommenderar att du alltid använder auktoriserad installatör för installation av denna kökspanna. Lincar tar inget ansvar för skada(or) som kan uppstå på människor, djur och material om man inte har följt instruktioner för säker användning av produkten enligt denna instruktionshäfte. LEVERANSMOTTAGNING Vid leverans skall godset besiktigas för synliga skador på emballage eller gods. Den som kvitterar godset har ansvaret för att anmärka om sådana avvikelser, om det finns skador på gods eller emballage. Sådan anmärkning skall göras på fraktsedelns kvittensdel, se nedan. TRANSPORTSKADA Upptäcks en transportskada på godset eller ett fel i leveransens omfattning: ta emot godset och gör en anmärkning om skadan/felet på fraktsedelns kvittensdel. Kvittera aldrig utan att först göra denna anmärkning! Både mottagare och chaufför skall skriva under fraktsedeln. Mottagaren skall spara en kopia av fraktsedeln och fraktsedelsnummer. Anmäl därefter ev. skador till inköpsstället omgående eller senast 24 timmar efter leveransmottagning. Om inte mottagaren gör en anmärkning på fraktsedelns kvittensdel innan godset kvitteras står mottagaren helt för ansvaret.

3 Eventuella skador som upptäcks i efterhand behandlas ej som transportskada. Skadade produkt(er) måste lagras tills utredningen är klar. Mottagaren får inte returnera gods utan att ha fått fraktsedel och adress från avsändaren. OBS! Transportskada eller fel i leveransens omfattning enligt ovan kan ej åberopas om anmälan inte görs inom fyra dagar efter leveransmottagning. DOLDA SKADOR EFTER LEVERANS Snarast efter leveransmottagning skall godset packas upp och besiktigas. Synliga fel som upptäcks när godset packats upp, som inte upptäckts direkt vid leveransmottagningen enligt ovan, skall anmälas till inköpsstället av mottagaren, innan produkten monteras och senast inom sju (7) dagar efter leveransmottagning. Skadade produkter måste lagras tills utredningen är klar. Mottagaren får inte returnera gods utan att ha fått fraktsedel och adressetikett från avsändaren. OBS! Transportskada enligt ovan kan EJ åberopas om anmälan inte görs inom sju (7) dagar efter leveransmottagning. 1 Installation 1.1 Beskrivning 1.2 Att börja med 1.3 Placering 1.4 Anslutning 1.5 Tekniska data 2 Användning 2.1 Viktiga tips och råd 2.2 Bränsle 2.3 Start 3 Underhåll och rengöring 3.1 Rengöring som skall utföras av användaren 3.2 Ordinarie underhåll 3.3 Tillbehör 3.4 Möjliga fel och åtgärder

4 1 Installattion 1.1 Beskrivning * Läs noga innehållet i denna handbok som innehåller viktig information och anvisningar för installation, användning, underhåll och produktsäkerhet. * Kökspannan ska installeras på ett ställe som anses lämplig för installation och användning samt uppfyller de krav som ställs av myndigheter. Alla lagar, normer och regler som gäller vid installation måste beaktas, särskilt när det gäller brandskydd. * Installationen ska utföras av behörig installtör eller företag som uppfyller kraven för säker installation. 1.2 Att börja med * Ta bort emballage och förpackningsmaterial * Före installation, kontrollera att produkten inte har blivit skadad eller saknar någon del. Vid fel, använd inte produkten och ta kontakt med återförsäljaren. * Förpackningsmaterialet bör föras till återvinningsstation och sorteras 1.3 Placering * Några viktikga punkter att beakta vid installation: - Golvet där kökspannan skall stå, skall klara kökspannans vikt och värmestrålning, annars bör tas förebyggande åtgärder. - Golvet måste klara värmestrålningen från kökspannan för att garantera byggnaden mot brandfara. - Kökspannan ska installeras på ett sådant sätt att rengöring av rökkanal och skorsten kan lätt utföras. - Att hålla säkerhetsavstånd från brännbart material - Att ha god ventilation där kökspannan skall stå - Det är förbjudet att installera kökspannan nära sovrum, badrum eller om en annan uppvärmningsutrustning utan en oberoende lufttillförsel är just installerad. - Det är förbjudet att placera kökspannan i utrymme med explosivt material 1,3 Appliance positionering Golvskydd * Kökspannan måste installeras på en icke brännbar yta. Vid brännbart golv är det nödvändigt att använda golvskydd typ keramiskt glas, stålplåt, keramik eller annat material med följande dimensioner Front 500 mm; Sida 300 mm; Bak 100 mm

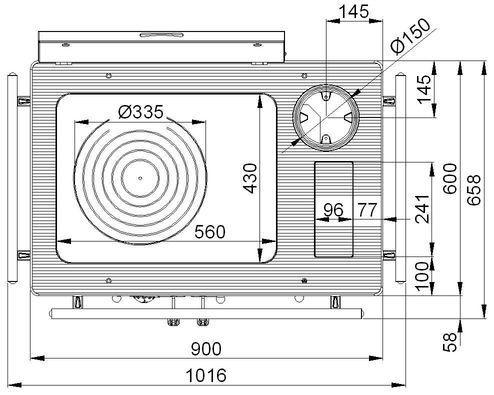

5 SÄKERHETSAVSTÅND Från icke brännbart material: A> 400 mm B> 100 mm C> 100 mm D> 1000 mm Från brännbara material: A> 800 mm B> 200 mm C> 200 mm D> 1500 mm Den minimala avstånd mellan toppen av kökspannan och brännbara föremål som finns ovanpå är 1,5 meter. Mod. 703T-I 703T-IL 1.4 Anslutning * Före anslutning, Kontrollera tekniska data som finns på typskylten så att den överensstämmer med den produkt som är beställd. * All uppvärmningsprodukter som använder biobränsle typ ved, måste kunna evakuera rökgaserna i en rökkanal som tillverkats i överensstämmelse med gällande regler. * Följande instruktioner beskriver "information för en bra installation", är en bra vägledning och hänvisar till en standard installation, men ändå är det viktigt att följa också de lager och regler som gäller för installtioner av uppvärmningsprodukter. Montering av stos till skorsten Kökspannan har anslutning till skorsten enbart på topp. * Placera stosen enligt Figur 1 och fäst den på plattan med de medföljande skruvar. Var noga med att använda skruvarna på rätt sätt. Stos Topplåt Plåtram

6 RENGÖRING topplattan Topplattan har behandlats med smörjolja för att undvika rost, så det är nödvändigt att rengöra den före användning av kökspannan. Skorsten * Skorstenen ska ha följande egenskaper: - Läs avsnitt Det är viktigt att Skorstenen uppfyller de krav som ställs med avseende på täthet,säkerhet, längd och diameter. Det är också viktigt att vedspisen används på rätt sätt och att den ansluts till skorstenen på ett säkert och korrekt sätt. - Skorstenen skall vara tätt och välisolerad. - Skorstenen skall klara normal mekanisk påfrestning, värme, effekten av vedspisen och ev. kondens - Den vertikal delen av rökkanalen får inte ha mer lutning än 45 - Den horisontella delen av rökkanalen bör ha en min. lutning på 3%. - Att ha rätt avstånd till brännbart eller brandfarligt material, isolerad med en luftspalt eller mer isolering - Instruktioner ska följas för skorstenen enligt tillverkarens anvisningar. För ev. avvikelse är det nödvändigt med fullständigt inspektion av hela skorsten. - Det är viktigt att skorstenen ha en "behållare" för kondensinsamling, placeras längs ner i rökkanalen och skall vara lätt att nå och öppna. Det bör också finnas en sotlucka på skorstenen. - I nödsituation stäng all lufttillförsel till vedspisen, ta ut veden på ett säkert sätt från eldstaden och lägg den på ett säkert ställe. - Om en skorstensbrand uppstår, stäng all lufttillförsel till vedspisen och kalla på brandkåren. - Skorstenen bör vara lättåtkomlig för underhåll och rengöring. - Skorstenen bör få rökgaser från en enda uppvärmningsutrustning. - Skorstenen får vara inbyggd på ett sådant sätt att regn, snö eller något föremål kan inte tränga in i röret.

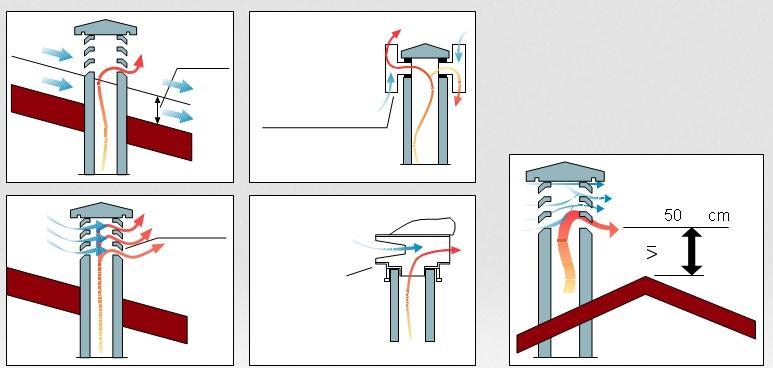

7 Taklutning C ( ) A H Re Flux Area Highness Z (m) 15 1,85 1,00 0, ,50 1,30 0, ,30 2,00 1, ,20 2,50 2,10 Re-flux area Chimney pot Chimney Pot Wind Damping wind damping Revolving chimney pot for strong horizontal wind Några förslag om skorstensanslutning till kökspanna

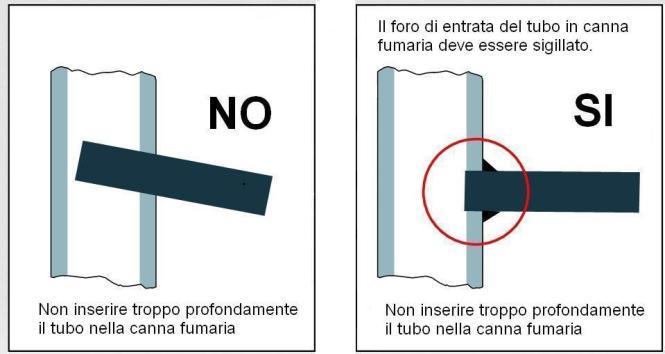

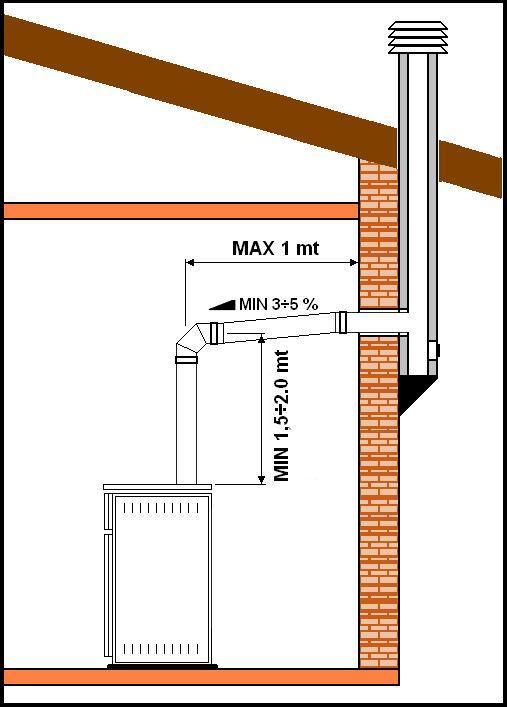

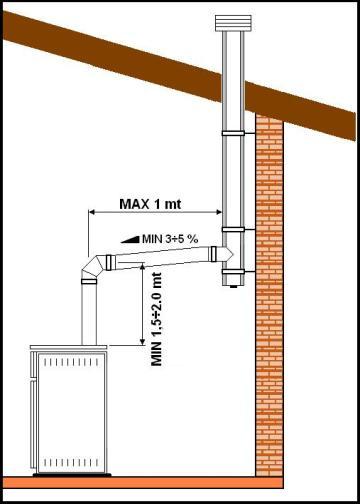

8 Anslutning till skorsten * Anslut rökkanalen mellan kökspannan och skorstenen enligt nedanstående bild och kontrollera att rökkanalen inte täcker den fria delen i skorstenen. * Täta mellan skorstenen och rökkanalen. * Använd horisontella rör (max 1 meter) och helst inga böjar. NEJ JA Förbränningsluft * Läs avsnitt 1.1 * Kökspannan behöver luft för förbränning. Om lufttillförseln i rummet är otillräcklig, kan kökspannan inte brinna på rätt sätt. När man eldar med ved, så förbrukas en stor del av luften i rummet för förbränning. I hus med frånluftsventilation bör det göras ett externt luftintag för att det inte skall bildas undertryck i huset. Man kan göra en luftkanal i väggen närmast kökspannan eller på ett annat ställe i rummet. * Luftintaget ska ha följande egenskaper: a) Total fria yta min 200 cm2; b) Ansluten direkt till anläggningen; c) Skyddad med galler, gallret placeras så ett sådant sätt att det inte skapar hinder för luftintag. * Luft kan även tas från intilliggande rum under förutsättning att luftflödet kan ske fritt genom permanenta öppningar som är i kontakt med utsidan I angränsande rum, måste de permanenta öppningarna uppfylla de krav som anges i punkterna a) och c). Intilliggande rum kan inte användas som garage, förvaring för förbränningsmaterial eller material med risk för brand. Obs: *Luftintaget måste placeras längs ner. *Köksfläkt som används i samma rum eller utrymme som kökspannan står, kan orsaka problem när båda två är igång samtidigt. ANSLUTNING TILL VÄRMECENTRAL Tillverkaren frånsäger sig allt ansvar på grund av felaktig installation, användande, bristande underhåll eller att man inte har följt de gällande regler. Installation och anslutning av utrustningen till värmesystemet antingen direkt eller tillsammans med andra värmeutrustningar (värmepanna, solpanel, m.m.)måste utföras av kvalificera personal som kan utföra ett perfekt arbete och följa de föreskrifter som finns.

9 Ett öppet expansionskärl skall användas vid installation av kökspannan, en övertrycksventil (3bar) måste användas till anläggningen samt en synlig vattentermometer. Alla säkerhetsanordningar måste vara tillgängliga även efter installationen för att möjliggöra underhåll och kontroll av deras funktion. Vi rekommenderar att cirkulationspumpen (laddningspumpen) ställs in så att vattnet börjar cirkulera igenom kökspannan vid en temperatur på C, lägre temperatur skulle kunna skapa kondens på väggarna i pannan. Använd Laddomat Anslut kökspannan till en termiska säkerhetsventil som öppnar vid ev. kokning i pannan. Fyll kökspannan med vatten, provtryck och sedan avlufta anläggningen innan du använder den Det är strängt förbjudet att använda kökspannan om den inte är ansluten till ett fungerande värmesystem. Vatten som används i anläggningen bör ha vissa kemiska och fysikaliska egenskaper för en väl fungerande anläggning under en lång tid. Vatten med dålig kvalitet kan orsaka problem som beläggningar på de termiska konvektionsytorna och ibland korrosionen i hela kretsen. Förekomsten av kalkhaltig beläggning kan orsaka överhettning. Vid problem med vatten, ring företag som sysslar med vattenrening. Vattenrörsainstallation Kökspannans vattenrörsanslutningar finns på baksidan. A Avtappning G 1/2 " B Returanslutning G 1 1/4" C - Tilloppsanslutning G 1 1/4 " D Anslutning för termometer eller känselkropp laddtermostat

10 A - Öppet expansionskärl B - 3 bar övertrycksventil C - Temperatursäkerhetsventil D - Ventil E- Circulationspump,laddningspump F - Panna / Ackumulator G inlopp vattenledningsnät H Uttag av tappvarmvatten L - Golvvärme M - System med radiatorer N - System med fläkt(luftvärmare) P - Avluftare Q - Ledning R - Ledning S - Skvallerrör T - Gaspanna U - panna / ackumulator V - Höjd till expansionskärl X - Backventil Z- Öppen Kollektor Beroende på vilken typ av värmesystem som ska anslutas till, bör du vidta alla nödvändiga åtgärder för en väl fungerande av systemet och dess säkerhet. Kopplingsschema Följande kopplingsschema måste betraktas som vägledning för installation av anläggningen och kan inte betraktas som slutgiltig schema. Installationen ska utföras av behörig installtör eller företag som uppfyller kraven för säker installation. Tillverkaren frånsäger sig allt ansvar som orsakats av icke korrekt installation, bristande underhåll och ej rätt användning av produkten.

11 A - Öppet expansionskärl B - 3 bar övertrycksventil C - Temperatursäkerhetsventil D - Ventil E- Circulationspump,laddningspump F- Panna / Ackumulator G inlopp vattenledningsnät H Uttag av tappvarmvatten L - Golvvärme M - System med radiatorer N - System med fläkt(luftvärmare) P - Avluftare Q - Ledning R - Ledning S - Skvallerrör V - Höjd till expansionskärl Z- Öppen Kollektor Beroende på vilken typ av värmesystem som ska anslutas till, bör du vidta alla nödvändiga åtgärder för en väl fungerande av systemet och dess säkerhet.

12 Varmvattenberedare Exp.kärl Laddomat inkl. laddningspump Avluftningsventil Elpatron Elpatron Solslinga Ackumulatortank Kökspanna Ilaria 703(Lincar 703)

13 1.5 Tekniska data Descrizione Mod. 703T-I 703T-IL 703T-G 703T-GL Bredd mm Djup mm Höjd Kokplatta / Alzatina mm 850/ / Altezza kokplatta med lock mm / /890 Vikt(utan vatten) kg Skorstensanslutning mm Inmatad effekt kw Nominell effekt kw Effkt ill vatten kw Effekt genom strålning* kw CO emission vid nominell effekt (13% av O2) % CO2 emission vid nominell effekt % Verkningsgrad vid nominell effekt % Rökgastemperatur vid nominell effekt C Rökgasvolym vid nominell effekt g/s Uppvärmningsvolym vid god isolering m Uppvärmningsvolym vid sämre isolering m Drag vid provning(vid nominell effekt) Pa Drag: Min - Max Pa Bränsle Ved Max vedmängd/h kg Intervall för vedinläggning minut Vedinkast öppning (BxH) mm 215x x200 Roster (BxL) mm 285x x400 Eldstad (BxL) mm 295x x410 Justerbar roster Ja Ja

14 Pannans vattenvolym Liter Max arbetstemperatur C Arbetstryck (min. - max.) bar 1,0-2,5 1,0-2,5 Retur- och tilloppsledning Ø G 1 1/4 G 1 1/4 Avtappningsanslutning Ø G 1/2 G 1/2 Ugnsvolym Liter Ugnsdimension (BxLxH) mm 290x450x x450x300 Ugns belysning Nej Nej Täcklock Nej Ja Synlig flamma Ja Ja * Där som produkten installeras 2 Användning 2.1 Viktiga tips och råd Läs noga instruktionerna i detta avsnitt, som är mycket viktig för dig för säkerhet,användning och underhåll av produkten. Denna handbok skall läsas, sparas och följa med vid ev. försäljning av produkten. Att inte följa de anvisningar som ges i denna handbok anses som en felaktig användning av produkten och orask till ev. problem med produkten. Produkten skall endast användas för avsedd ändamål, dvs uppvärmning. All annan användning kan vara farlig. Produkten ska inte användas som förbränningsugn. Vid användning av produkten skapas höga temperaturer på vissa inre och yttre ytor, Vilket innebär att man skall vara försiktig vid beröring av dessa ytor. Hela Produkten ska betrakta som aktiv zon av termisk utbyte med heta ytor och därför barn, djur och funktionshindrade bör inte komma i direkt kontakt med dessa delar. Produkten skall inte användas av personer (barn också) med nedsatt fysisk- och mental förmåga eller med kort erfarenhet och kunskap om eldning, såvida de inte kontrolleras vid användning av produkten. Den person som använder produkten är ansvarig för säkerhet en Använd skyddshandske vid beröring av luckor. Vid användning skall alla luckor vara stängda och ifall det keramiska glaset har blivit skadat eller gått sönder skall all eldning avbrytas tills felet har åtgärdats. Användning av produkten skall alltid ske under övervakning. Alla underhållsarbete, reparationer bör genomföras av en kvalificerad personal. Använd enbart original reservdelar. Mixtra inte produkten. Blockera inte luftventiler eller värmeavledningsöppningar. Alla lokala, nationella eller europeiska gällande föreskrifter måste följas under installationen. Säkerhetsavstånd från brännbart material skall beaktas och alla råd som finns i kapitel 1.

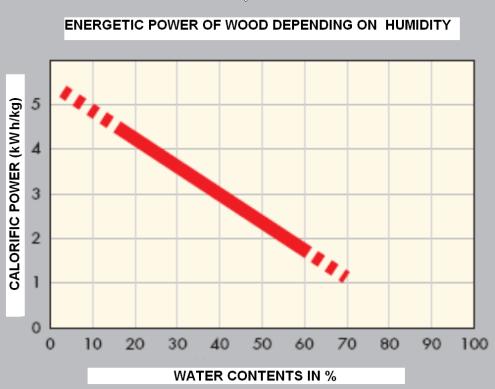

15 2.2 Bränsle * Bränsle: torr(15-20% fukthalt) ved(bok,björk eller ek) i små bitar * OBS! Man får absolut inte använda tryckimpregnerat trä, målat eller limmat trä,spånplattor, plast eller färgbroschyrer i vedspisen som bränsle. Gemensamt för dessa material är att det under förbränning kan bildas saltsyra och tungmetaller som är skadliga för miljön och vedspisen. * Det är ansolut förbjudet att bränna skräp eller någon annan behandlade produkt som kan producera gaser som är skadliga för miljön. * Rekommenderad vedlängd cm med energivärde på 4,3 kwh/kg. * För att garantera en bra förbränning är det nödvändigt att förvara veden torrt. * Vedens värmeeffekt relaterad till dess fuktighet i %. (se bild). Värmeeffekt(kWh/kg) Fukthalt % 2.3 Start Innan användning, måste kökspannan var ansluten till en skorsten. Skorstenen skall vara besiktigad och godkänd för avsedd ändamål och uppfylla de krav som ställs för en säker användning av produkten. Färgen på en ny kökspanna tar en viss tid innan den är färdigtorkad och hela torkningsprocessen kommer att ske efter ett viss antal eldningstillfälle. Under de första eldningstillfällen, kommer du att märka dålig lukt. Vi föreslår att du ventilera rummet tills luckten borta. Denna produkt är en kökspanna som eldas med fasta bränslen, vars funktion överensstämmer med standarden EN och har en mycket hög värmeeffektivitet tack vare eldstadens utformning. Påfyllning Veden skall läggas in manuellt. Påfyllning av ved skall göras när det är mycket lite glöd kvar i eldstaden för att slippa inryckning genom påfyllningluckan. * Använd alltid skyddshandske vid beröring av handtagen och de övriga varma delarna på kökspannan. Öppna påfyllningsluckan, lägg in en lämplig mängd ved och stäng luckan. Det är absolut inte tillåtet att lägga in ved från ringarna som finns på topplåten.

16 Starta OBS! För att tända brasan, använd inte lättantändiga vätskor som bensin eller alkohol. Vid start under vissa kyliga dagar eller vid lågtryck, lägger sig ett lock av kall (fuktig) )luft i skorstenen och då för att förbättra draget är det bra att tända upp en tidning i eldstaden eller genom sotluckan på skorsten. När skorstenen blivit varm, kommer draget igång. För att veta hur mycket ved som skall användas, läs "Tekniska data". Tändning Öppna fönstren eller ventilera rummet ordentligt Kontrollera att det inte finns några främmande föremål i eldstaden, asklådan och matvärmalådan under ugnen Öppna primärluftreglaget, öppna rökgasspjället och stäng av ugnens matlagningsventil. Sätt två eller tre ark papper eller 2 st braständare i eldstaden Vid användning av papper, täck det med några tunna vedstickor och ovanpå dessa lägg 2 st medelstora vedträn Tänd pappret under veden och stäng påfyllninghsluckan Om du använder brasrändare för att tända brasan, vänta tills braständaren börja brinna ordentligt innan du fyller eldstaden med tunna vedstickor och 2 st medelstora vedträn(detta hjälper den initiala rörelsen av primärluft inne i eldstaden) Vänta en stund tills brasan har kommit igång När brasan har kommit igång, lägga till några större vedträn. Max vedmängd 5,75kg/h med 60 minuters intervall,ställ primär- och sekundärluft enligt anvisningar som anges i handboken Kökspannan ska fyllas på när lågan är låg för att undvika rök och inryckning. Obs endast för mod. : 703T-G / 703T-GL Vid eldning skall täcklocket inte vara nedfälld på topplåten.täcklocket kan enbart läggas på topplåten när kökspannan är kall. Påfyllning - ATT STARTA MED GLÖD Vid start med glöd, gå tillväga på följande sätt: Samla glöden i mitten av gallret. Öppna helt Primärlufts- och rökgasspjället. Vänta några minuter Lägg in några små vedträ och vänta en liten stund. Ändra primärlufts- och rökgasspjället i normalläge som anges i kapitlet "Reglage". Topplåt Gjutjärnsringar Plåtram Påfyllningslucka Fig. 1 Ugnslucka Asklucka Tillbehörslucka

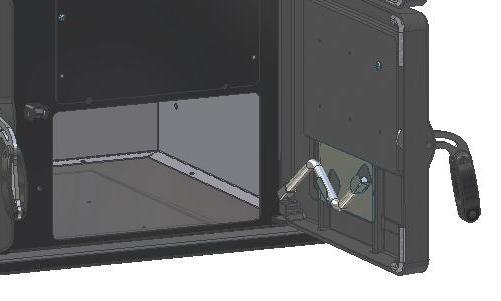

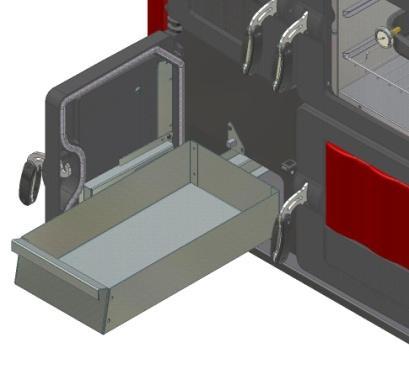

17 ASKLÅDA Asklådan är placerad under gallret. Töm askan när kökspannan är kall och glöm inte att använda skyddshandske (se fig. 2). Glöm inte att lägga asklådan tillbaks. Att använda kökspannan utan asklåda kan vara farlig. Asklåda Fig. 2 Rökgasspjäll Rökgasspjället är placerad under kokplattan och kan ändras med hjälp av handtaget (Fig 3). Rökgasspjället används vid starten av eldning och hjälper till att snabbare få fart på elden. Rökgasspjäll Stängd Öppen Fig 3 Tillbehörsfack Tillbehörsfacket är placerad i den nedre delen av kökspannan unde ugnen och gör det möjligt att ha ett utrymme där du kan lägga de verktyg som behövs för kökspannan. (se fig. 1 och 4) OBS. Det är absolut förbjudet att sätta och / eller att använda alkohol, bensin eller någon annan flytande bränsle eller lättantändliga material i tillbehörsfacket, liksom i asklådan. Förvara inte fasta bränslen i tillbehörsfacket. Tillbehörsfack Fig. 4

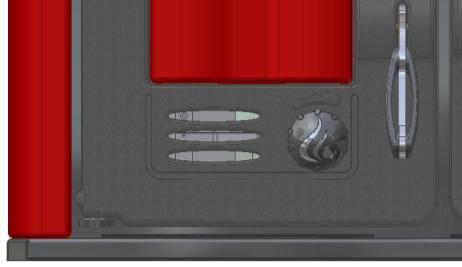

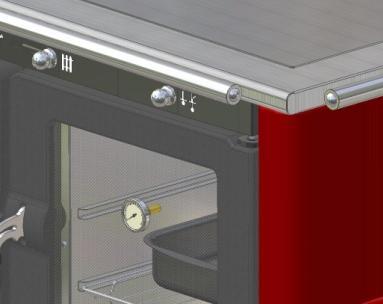

18 Primärluftsreglage(Spjäll) Med hjälp av primärluftsspjället reglerar man mängden av förbränningsluft till eldstaden, hur snabb eller långsam brasan skall brinna och temperaturen på vattnet inuti pannan. Primärluftsspjället ställs in manuellt av användaren genom att vrida på handtaget. MIN =Min. förbränningsintensitet MAX= Max. förbränningsintensitet Primärluftsspjälltemperaturregulator MIN MAX Matlagningsugn (Fig 5) Kökspannan är försedd med en ugn av rostfritt stål för tillagning av livsmedel. Genom det keramiska glaset på ugnsluckan, kan du följa matlagningen utan att öppna ugnsluckan. Ugnen är utrustad också med en termometer, som förenklar styrningen av den inre temperaturen. Ugnen är även utrustad med ett galler och en ugnsform. För matlagning, måste kökspannan vara i full drift (se kapitel föreskrifter) och rökgasspjället måste vara i stängt läge sedan åtminstone 60 minuter. Använd ved i fina och små bitar för att få ugnen att komma upp till rätt tillagningstemperatur. Sätt ugnen tillagningsspjäll i öppet läge, på detta sätt ångorna transporteras på ett sådant sätt att bättre funktion av ugnen. Se även avsnittet Justerbar rosten. Termometer Fig. 5 Ugnsform Ugnens tillagningsspjäll Ugnens tillagningsspjäll, Öppet Ugnens tillagningsspjäll, Stängd

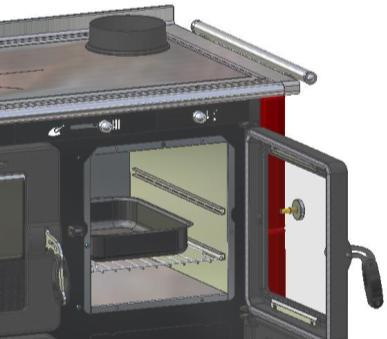

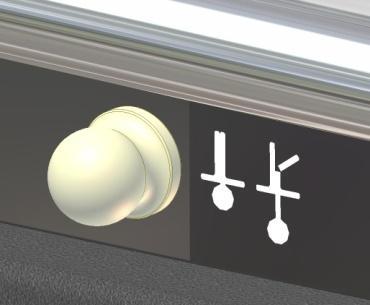

19 När tillagningstemperaturen har uppnåtts, bör vedmängdenminskas för att hålla ugnstemperaturen konstant. För att uppnå bästa homogen matlagning, öppna inte ofta ugnsluckan och efter halva tillagningstiden vrid ugnsformen 180 inne i ugnen. OBS!: När tillagningen har avslutats, glöm inte att sätta Ugnens tillagningsspjäll i stängt läge. Höj- och sänkbar galler Kökspannan är utrustad med ett system som gör det möjligt att justera gallret i höjdled (se fig. 6). Detta system kan användas även när kökspannan är i drift. Genom att förflytta gallret upp eller ner kommer eldstadsvolymen att ökas eller minskas. Exempel: För att få en god matlagning i ugnen, bör du minska värmeväxlarytan mot vattnet i eldstaden och minska eldstadsvolymen genom att höja gallret och på detta sätt få en minskad vedvolym, bra uppvärmning av ugnen och för att undvika överhettning av vattnet. Uppvärmning av ugn Gallrets läge Ugnens tillagningsspjäll Flammans intensitet Central uppvärmning Ugn Nere hög ***** * Nere Nere Nere Låg *** - hög **** *** Låg *** ** Uppe hög *** **** Uppe Uppe Uppe Låg ** *** hög ** ***** Låg * **** ***** Mycket bra **Lite **** God * mycket lite *** Låg - noll

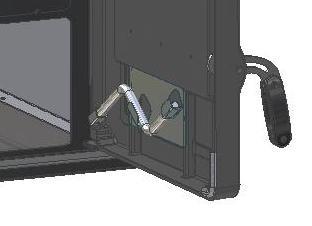

20 Hantaget för att höja eller sänka gallret finns på insidan är tillbehörfacket under ugnen (bild 7). Lägg handtaget i kopplingen som är placerad ovanpå asklådan och sedan höj(vrid medurs) eller sänk(vrid moturs) gallret(fig. 6). Fig. 6 Fig. 7 Handtag till galler justering Ner Upp Matlagning på topplattan För en god matlagning, är det lämpligt att använda kastrull eller stekpanna med platt botten. Topplåten är konstruerad för en snabb och enkel matlagning. Den hetaste delen av Topplåten är där som ringarna finns och det är den bästa delen att placera en kastrull eller stekpanna för att få en snabb uppvärmning. Använd små träbitar för att få en hög uppvärmningsprestanda. Var noga med att undvika överhettning av topplåten, eftersom det kan skada allvarligt kökspannan. Se även avsnitt höj- och sänkbar galler Spjäll(Reglage) För att få den bästa uppvärmningsprestanda och bränsleekonomi, rekommenderar vi följande inställningar: under normal drift, kan eldning regleras med hjälp av både primärluftsspjället och rökgasspjället Följande inställningar hänvisar till när kökspannan är i kontinuerlig drift.

21 Alla modeller Reglering Primärluftsspjällets läge Ved Beroende av hur varmt kunden vill Rökgasspjällets läge Ugnens tillagningsspjäll Stängd Beroende av hur kunden vill ha Primärluftsspjällets läge Stängd Halv öppen Öppen Rökgasspjällets läge Öppen Stängd Ugnens tillagningsspjäll Öppen (För användning av ugn) Stängd (För centraluppvärmning)

22 3 Underhåll och rengöring Viktiga tips och råd Allt underhåll - och rengöringsarbete ska utföras när kökspannan inte används och är kall. Om kökspannan inte har använts under en längre tid och skall användas på nytt, då är det viktigt att kontrollera att skorstenen och rökkanalen inte är blockerade samt att alla delar som är kopplade till kökspannan har korrekt funktion. Varje kontroll skall utföras av endast kvalificerad personal. 3.1 Rengöring som skall utföras av användaren Hur ofta man skall göra rengöring och underhål av kökspannan är beroende av vedens kvalitet och kvantitet. Anväd alltid torr ved för eldning Rengöring av eldstad. För att uppnå bästa prestanda under drift, är det nödvändigt att varje dag rengöra och raka av all aska som ligger ovanpå gallret Yttre rengöring måste göras när kökspannan är kall. Stål /gjutjärn delar: använd en mjul duk med särskild tvättmedel Glas /Keramik: Använd en svamp med specifik diskmedel och torka delarna med en torr dammtrasa. Lackerade delar: Använd en dammtrasa och neutral tvål och torka delarna med en duk. Rengöring av övre kokplattan: Använd en fuktig trasa med en icke aggressiv rengöringsmedel, torka av och sedan smörj den med lite matolja. Rengöring av konvektionsytor och rökgaskanaler: Minst en gång per år eller när det behövs Rengöring av insidan av kökspannan och rökgaskanaler måste alltid göras när pannan är kall Alla nödvändiga rengöringsverktyg bör förberedas innan arbetet påbörjas Packning(tätning) K Rengör renslucka Fig. 8 Fig. 9 Rengöring av övre rökgaskanaler(fig.8) Ta bort topplåten genom att lyfta den uppåt (Fig. 8). Du kommer åt alla delar som berörs av rökgaser, Rengör ytorna från sot och förbränningsrester.

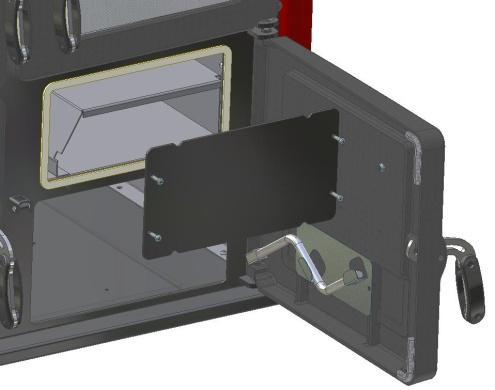

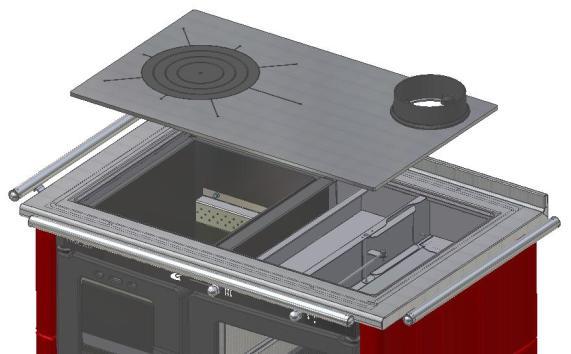

23 När rengöringsarbetet har avslutats, monter tillbaks topplåten med omsorg för att åstadkomma en korrekt montering av de olika delarna. Rengöring av ytor under ugnen(fig. 9) Öppna tillbehörsfacket; skruva rensluckan och ta bort den, Du kommer åt alla delar som berörs av rökgaser, Rengör ytorna från sot och förbränningsrester. När rengöringsarbetet har avslutats, monter tillbaks a rensluckan med omsorg för att åstadkomma en korrekt montering av de olika delarna. Om tätningen som skall täta mellan rensluckan och pannan är dålig, är det bra att byta ut den mot en ny keramik fiber tätning. Se fig Ordinarie underhåll (med kvalificerad personal) Årlig översyn: Fullständig kontroll av kökspanna genom att anlita kvalificerad personal. Sotning av kökspanna, skorsten och rökkanaler. Kontrollera tätningar på pannan och vid ev. skada byt ut. Kontrollera tätheten på skorstenen. Kontrollera de keramiska glasen som finns på luckorna, vid ev. skada byt ut. Vi rekommenderar att anteckna ett avtal med ett företag som kan ta hand om servicen på produkten. Vi rekommenderar att man gör regelbundna underhåll av kökspannan, rökkanaler och skorstenen. Vid en lång tids icke användning av pannan, innan du startar eldningen på nytt i pannan, kontrollera att rökkanaler och skorstenen inte har något hinder för transport av rökgaser. 3.3 Tillbehör Följande tillbehör medföljer apparaten: Raka Handske För justering av galler

24 3.4 Möjliga fel och åtgärder FEL Orsak Åtgärd Det keramiska glaset och / eller eldstaden blir sotig Lågt undertryck < 10 Pa Kontrollera att det inte finns något hinder i skorstensröret. Modifirera skorstenen:utöka längden och isolera bättre. Läs avsnitt reglering av förbränningsluft. Minska bränslemängden. Inget drag För mycket svart rök från skorsten Rök från kökspannan Fel reglering av förbränningsluft. För mycket bränsle För fuktigt bränsle Bränsle av dålig kvalitet Rökkanal eller skorsten olämplig eller smutsig Kökspannan är sotig på insidan. Fuktig ved Kökspannan är sotig på insidan Påfyllningslucka eller asklucka är öppen under eldning Otillräckligt drag Låt ved torka innan du använder. Läs avsnitt bränsle. Anlita sotare för rengöring Rengör Elda med torr ved. Kontakta sotare Stäng påfyllningslucka eller asklucka. Kondens i kökspanna Kondens i skorsten Dålig reglering av luft vid start För mycket sot på insidan av kökspannan och skorstenen Låg vattentemperatur. Att det inte finns någon dränering för kondensvatten Skorstenen är dålig isolerad. Kolla rökgasflödet genom skorsten. Läs avsnitt reglering förbränningsluft Rengör rökkanelen mellan kökspannan och skorstenen Höj vattentemperaturen > 55 C Ta kontakt med din sotare för råd och åtgärder

25 Lincar tar inget ansvar för skada(or) som kan uppstå på människor, djur och material om man inte har följt instruktioner för säker användning av produkten enligt denna instruktionshäfte. Garanti Garantin gäller i två år, i enlighet med EU-direktiv 1999/44 / EG om försäljning av konsumentvaror. Garantin räknas från inköpsdatum på inköpskvittot eller fakturan. Garantin omfattar alla komponenter (med undantag av glas och material med normalt slitage) inklusive alla kostnader för ersättning av felaktiga komponenter. Garantin gäller om: köparen har inköpskvitto eller annat dokument som bevisar inköpsdatum, inköpsdatum är ett nödvändigt villkor för att få garantiservice och visas till servicepersonal före åtgärd av fel. Garantin gäller om köparen har betalat in för produkten enligt betalningsvillkor. Garantin gäller om det är bevisat att felet beror på ett fabrikationsfel och inte på felaktig användning och bristande underhåll. Garantin ogiltigförklaras om det finns fel som kan hänföras till rökkanalen som inte överensstämmer med de gällande krav och föreskrifter. Garantin ogiltigförklaras om produkten påverkas av miljöfaktorer och / eller det finns skador som orsakats av väder, klimat, kemikalier, etc. Garantin ogiltigförklaras om det finns funktionsfel som kan hänföras till felaktig installation och felaktig användning. Garantin ogiltigförklaras om det finns fel som kan hänföras till olämpliga bränslen, såsom: rå ved, fuktig ved eller andra bränsle än det som anges i bruksanvisningen. Garantin ogiltigförklaras om man har eftersatt rengöring och underhåll av produkten. Ingen garanti på keramiskt glas och material med normalt slitage. Färgvariationer och mindre skillnader i storlek på keramikplattorna är naturliga egenskaper hos dessa material och är inte tillräcklig anledning för reklamation. Lincar srl tar inget ansvar för eventuella skador som direkt eller indirekt kan drabba personer, saker och djur till följd av att man inte har följt alla de instruktioner som ges i den här bruksanvisning och de lagar, direktiv samt förordningar som finns för säker installation, felaktig installation, otillåtna ändringar, felaktig användning och dåligt underhåll. Lincar srl förbehåller sig rätten att ändra utan förvarning, egenskaperna hos produkten och de data som presenteras i denna publikation. En förutsättning för att garantin skall gälla, är att skicka garantisedeln som är inne i den här handboken eller finns på inköpsstället för enheten till Lincar srl.
