1 Skjutspjällsventil SLV Data är endast avsedd att användas i informationssyfte. Rätt till ändringar förbehålls utan föregående 1 meddelande.

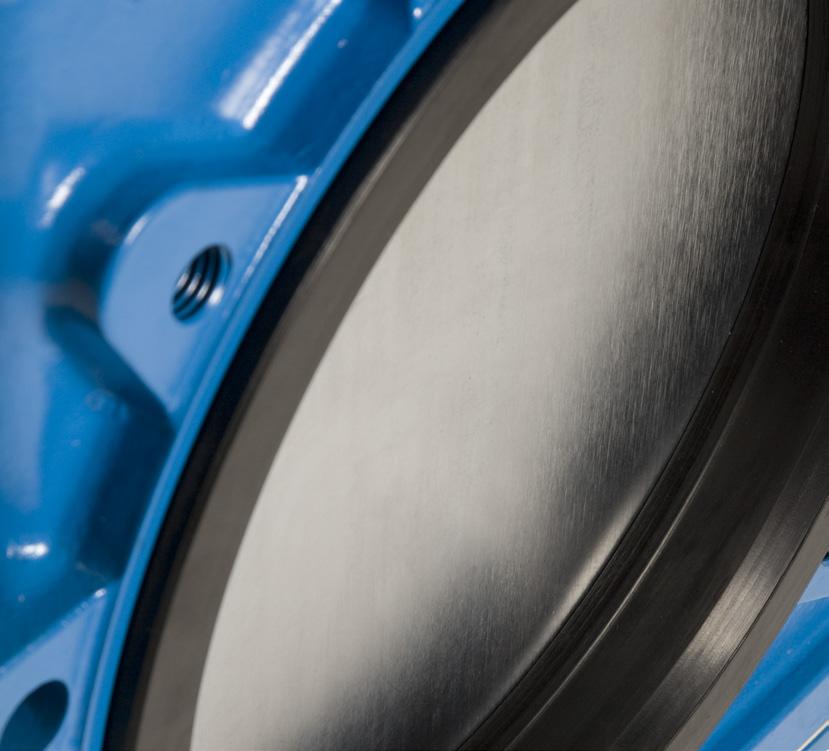

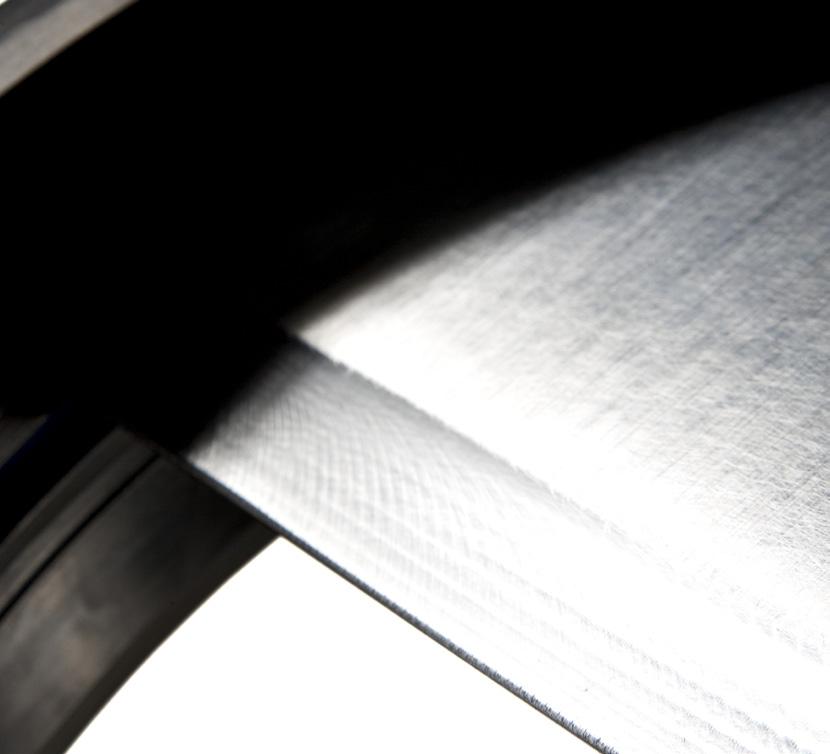

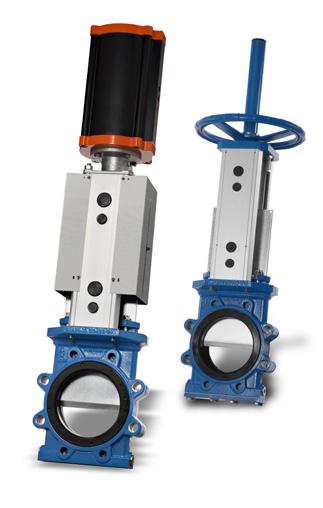

2 Skjutspjällsventil SLV Stafsjös skjutspjällsventil SLV har fullt genomlopp och är särskilt lämplig för den mest krävande och slitande slurry där det ställs höga krav på driftsäkerhet och låg livscykelkostnad. När ventilen är öppen bildar sätena en tät förlängning av rörledningen och inga metalldelar kommer i kontakt med mediat. När ventilen stänger komprimeras sätena i axiell riktning och vid helt stängt läge tätar sätena fullt ut mot spjällbladet oavsett tryckriktning. SLV har ett lackerat ventilhus i segjärn med integrerade spolhål i botten av huset för att använda om bottenlucka monterats på ventilen. De unika sätena finns i lågfriktions EPDM, naturgummi eller Viton. Dessa tätar mot ett spjällblad i duplex rostfritt stål som är specialbearbetat och slipat för att reducera friktionen när ventilen manövreras. Den kan också levereras hårdkromat spjällblad för att ge en extra hård och slitstark yta. Glandboxsystemet är som standard försett med tre lager av vår TwinPack, och en boxbottenavskrapare för att säkerställa att inget media ska nå omgivningen och för att ge en rak spjällbladsstyrning. Överdelen är moduluppbyggd och det finns flera manöverdon och tillbehör att välja mellan i vårt standardutbud och alla kan enkelt bytas från en till en annan. Av säkerhetsskäl levereras ventilen alltid förberedd för att kunna låsas i öppet eller stängt läge. SLV-ventilen är konstruerad, tillverkad och slutkontrollerad enligt tryckkärlsdirektivet 2014/68/EU kategori I och II modul A2. Ventilen CE-märks när det är tillämpbart. Andra slurryventiler är den fullflänsade SLF och högtrycksversionerna SLH och SLX som kan levereras för tryck upp till 50 bar En precis styrning av spjällbladet förlänger ventilens livslängd En stabil överdel (1), ett robust glandboxsystem (2) och precisionsbearbetade spjällbladsstöd (3) är avgörande för att hålla spjällbladet i korrekt position under drift och för att minimera slitaget på sätena. Ingjutna stålförstärkningar förbättrar prestandan Den främre förstärkningsringen (4) säkerställer att sätenas form, position och styrka bibehålls under drift medan flänsförstärkningen (5) ger en tät och exakt positionering av sätena mot spjällbladet och anslutande flänsar. Integrerade expansionsområden ger en låg manöverkraft och minskar påfrestningarna på sätena Sätenas öppningsområde är utformad för mjuk ingång av spjällbladet (6) och expansionsområdena (7) gör sätena axiellt flexibla med minimal manöverkraft. 2

3 Designdata Storlekar Flänsborrning Bygglängd Korrosionsskydd DN 50 - DN 900 Andra storlekar på begäran Tätningsklass EN :2009 Klass A: inget synligt läckage är tillåtet under provtryckning. ASME/ANSI B16.5 Class 150, ASME/ANSI B16.47 Class 150 series A EN 1092 PN 10 AS 2129 Table D AS 2129 Table E Stafsjö tillverkningsstandard Provtryckning Icke korrosionsbeständiga material lackeras i kulör RAL5015 enligt Stafsjös standard, vilket uppfyller kraven i EN ISO klass C3. Provtryckning sker med vatten vid 20º C enligt EN :2009. Tryck vid kontroll av hus: 1,5 gånger maximalt tillåtet arbetstryck för öppen ventil. Tryck vid kontroll av täthet över säte: 1,1 gånger maximalt tillåtet differenstryck för stängd ventil. Maximalt arbetstryck ventilhus vid 20 C Maximalt differenstryck i tryckriktning vid 20 C DN bar DN bar (10 bar på begäran) Basutrustning A. Hus Material Kod Benämning Maximal temperatur C Segjärn L EN , EN-JS Standardfärg ventilhus: epoxi, RAL 5015, tjocklek µm B. Spjällblad Material standard Benämning Ytbehandling Duplex rostfritt stål EN (S32205) Hårdkromning C. Säte Material Kod Maximal temperatur C EPDM E 120 Naturgummi NR 80 Viton V 180 D. Boxpackning Material Kod Maximal temperatur C TwinPack TM with scraper in UHMW-PE TY 260 Manöverdon Manual Kod Automatiska Kod Handratt 1) HWR Pneumatisk cylinder EC Vinkelväxel 2) BG Elektrisk motor 2) EM 1) För rekommenderad storlek, se kolumn E sida 5 2) För rekommenderad storlek, se enskilt datablad Hydraulisk cylinder 2) MH 3

4 Dubbelverkande pneumatisk cylinder (EC) Elektrisk motor (AUMA multi-turn) DN ventil EC-typ Kraft vid 5 bar (kn) DN ventil AUMA-typ Anslutning EC 100 3, SA 07.2 F10/A EC 160 9, SA 07.6 F10/A EC , SA 10.2 F10/A EC , SA 14.2 F14/A EC , SA 14.6 F14/A EC ,2 > 700 På begäran Tabellen ovan anger rekommenderade cylinderstorlek vid normal drift och med tryckluftsmatning om 5 bar. Vid annan drift, kontakta Stafsjö eller er lokala återförsäljare för råd och anvisningar. Elektriska manöverdon monteras enligt standard ISO Tabellen ovan anger rekommenderade elmanöverstorlekar vid normal drift. Vid annan drift, kontakta Stafsjö eller er lokala återförsäljare för råd och anvisningar. Manöverdonen beskrivs i separata datablad. Kontakta Stafsjö eller er lokala återförsäljare för råd och information om andra manöverdon eller ATEX-klassade sådana. Specificera Stafsjöventilen Stafsjös ventiler är moduluppbyggda och de kan enkelt anpassas med spjällblad, säte och boxpackning efter media och behov, likaså med manöverdon och tillbehör. Nedan presenteras ett exempel på hur du kan specificera din Stafsjöventil. Mer information finns på SLV-L-200-E-TY-EC200-PN10-ILS Ventiltyp Ventilhusmaterial Storlek Säte Boxpackning Manöverdon Flänsborrning Induktiva gränslägen 3) 3) All elektronik måste specificeras i detalj. 4

5 Detaljer och material Pos. Detalj Material (Benämning) Pos. Detalj Material (Benämning) 1 Handratt Epoxilackerat gjutjärn 9 5) Boxpackning Se basutrustning D Ø Ø 315 (EN-JL1040 (GG25)) > Ø 400 (EN-JL1030 (GG20)) 9a 5) Boxbottenavskrapare Se basutrustning D 2 Hållare Epoxilackerat stål (1.0038) 10/a/b Ventilhus Se basutrustning A 2a Glidlager Iglidur XTM 11 Hustätning PTFE 2b Lagerbricka Mässing (CW614N) 13 5) Säte Se basutrustning C 2c Glidlager Iglidur XTM 16 Spjällbladsskydd, 2d Bricka Rostfritt stål (EN ) ej för HW Rostfritt stål (EN ) 2e Skruv Stål, förzinkat 17 Spjällbladsfäste Rostfritt stål (EN /SS 2346) > DN 350: Lackerat kolstål (EN ) Rostfritt stål (EN ) 3 Spindel >DN 350: luckfäste i lackat kolstål (EN ) 18 Cylinder Se datablad 3a Stoppbricka Rostfritt stål (EN ) 20 Cylinderpinne Rostfritt stål (EN ) 3b Skruv Rostfritt stål (A2) 21 Låssprint Rostfritt stål (EN ) 3c Bricka Rostfritt stål (A2) 47 4) Planpackning Dixo Spindelmutter Mässing (CW614N) 54 4) Bottenlucka Se datablad för Stafsjö standardtillbehör 5 Dragstång < DN 300: Rostfritt stål (EN ) 54a 4) Skruv Se datablad för Stafsjö standardtillbehör 5a 6) Bricka Rostfritt stål (A2) 54b 4) Bricka Se datablad för Stafsjö standardtillbehör 5b 6) Mutter Rostfritt stål (A2) 55 Plugg Stål, zinkbelagd 6 Spjällblad Se basutrustning B 56 4) Låspinne Se datablad för Stafsjö standardtillbehör 7 Balk < DN 300: Aluminium (EN AW-6063-T6) > DN 350: Lackerat stål (EN ) 57 4) Kolvstångsskydd Se datablad för Stafsjö standardtillbehör 62 Kil Rostfritt stål 7c Skruv Stål, zinkbelagd 63 Skyddsrör Lackerat stål (EN ) 7d Bricka Stål, zinkbelagd 64 Plugg Plast 7e Bricka Stål, zinkbelagd 65 Spjällbladsindikator Rostfritt stål (EN ) 7f Mutter Stål, zinkbelagd 64 Plugg Plast 7g Skruv Stål, zinkbelagd 65 Spjällbladsindikator Rostfritt stål (EN ) 8 Gland Epoxilackerat segjärn (EN-JS1050) 70 4) Lastfördelningsringar Se datablad för Stafsjö standardtillbehör 8a Pinnskruv Rostfritt stål (A2), zinkbelagd 70a 4) Skruv Se datablad för Stafsjö standardtillbehör 4) 8b Bricka Rostfritt stål (A2) Möjliga tillval 5) 8c Mutter Rostfritt stål (A2), zinkbelagd Rekommenderade reservdelar 6) > DN 350 ersätts detaljer av skruvar, mutter och brickor. 5

6 SLV med lastfördelningsringar (LDR) SLV utan lastfördelningsringar (LDR) E H L K F G D 7, 8 C A B 11 9, 10 B J Huvudmått Dimension (mm) DN A 7) A 8) B 9) B 10) B 11) C D E F G H J K L A 7) Genomloppsdiameter. A 8) Inloppsdiameter. B 9) Minsta bygglängd som krävs för installation utan lastfördelningsringar. B 10) Installerad bygglängd utan lastfördelningsringar. B 11) Installerad bygglängd med lastfördelningsringar (LDR). När rörledningen och/eller flänsarna är gummerade eller när flänsytan inte täcker metallramen runt sätena (mått C), måste lastfördelningsringar monteras mellan SLV och flänsarna för att undvika funktionsstörningar och för att säkerställa att sätena stannar i korrekt position efter varje manövrering. Lastfördelningsringar monteras på ventilen som standard om detta beställs. F 11) Ventil med bottenlucka, planpackning och skruvar. F 12) Ventil utan bottenlucka, planpackning och skruvar. 13) Vikt i kg för ventil med handratt med stigande spindel (HWr) Huvudmått är endast avsett att användas i informationssyfte. Kontakta Stafsjö för godkända ritningar. Vikt 13) 6

7 DN 50-DN 65 DN 80-DN 200 DN 250-DN 300 DN 350-DN DN 450-DN 600 DN 700-DN 800 DN 900 Flänsborrning enligt EN 1092 PN 10 DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M16 M16 M16 M16 M16 M20 M20 M20 M20 Storlek på genomgående hål - - Ø18 Ø18 Ø18 Ø22 Ø22 Ø22 Ø22 β ,5 22,5 22,5 22,5 22, Skruvlängd för gängade hål 1) DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M20 M24 M24 M24 M27 M27 M30 M30 Storlek på genomgående hål Ø22 Ø26 Ø26 Ø26 Ø30 Ø30 Ø33 Ø33 β 15 11, ,5 7,5 6,43 Skruvlängd för gängade hål 1) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 7

8 DN 50-DN 80 DN 100-DN 200 DN 250-DN 350 DN 400-DN DN 500-DN 600 DN 700-DN 800 DN 900 Flänsborrning enligt ANSI B16.5 Class 150 DN Yttre flänsdiameter 152,4 177,8 190,5 228, ,4 342,9 406,4 482,6 Hålcirkeldiameter 120,7 139,7 152,4 190,5 215,9 241,3 298, ,8 Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension 5/8-11 5/8-11 5/8-11 5/8-11 3/4-10 3/4-10 3/4-10 7/8-9 7/8-9 Storlek på genomgående hål Ø18 Ø22 Ø22 Ø22 Ø26 Ø26 β ,5 22,5 22,5 22, Skruvlängd för gängade hål 1) Flänsborrningsinformation (> DN 700: ASME/ANSI B16.47 Class 150 series A) (mm) DN Yttre flänsdiameter 533,4 596, ,5 812,8 927,1 1060,5 1168,4 Hålcirkeldiameter 476,3 539,8 577, ,3 863,6 977,9 1085,9 Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension /8-7 11/8-7 11/4-7 11/4-7 11/ /2"-6 Storlek på genomgående hål Ø30 Ø30 Ø33 Ø33 Ø36 Ø36 Ø42 Ø42 β 15 11,25 11, ,43 6,43 5,63 Skruvlängd för gängade hål 1) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 8

9 DN 50-DN 100 DN 125-DN 250 DN 300-DN DN 500-DN 600 DN 700-DN 800 DN 900 Flänsborrning enligt AS 2129 Table D DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M16 M16 M16 M16 M16 M16 M16 M20 M20 Storlek på genomgående hål Ø18 Ø18 Ø18 Ø18 Ø22 Ø22 β , Skruvlängd för gängade hål 1) DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M24 M24 M24 M24 M27 M27 M33 M33 Storlek på genomgående hål Ø26 Ø26 Ø26 Ø26 Ø30 Ø30 Ø36 Ø36 β ,25 11, ,5 Skruvlängd för gängade hål 1) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 9

10 DN 50-DN 80 DN 100-DN 200 DN 250-DN DN 450-DN 600 DN 700-DN 800 DN 900 Flänsborrning enligt AS 2129 Table E DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M16 M16 M16 M16 M16 M20 M20 M20 M24 Storlek på genomgående hål Ø18 Ø18 Ø22 Ø22 Ø22 Ø26 β ,5 22,5 22,5 22, Skruvlängd för gängade hål 1) DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M24 M24 M24 M24 M30 M30 M33 M33 Storlek på genomgående hål Ø26 Ø26 Ø26 Ø26 Ø33 Ø33 Ø36 Ø36 β ,25 11,25 11, ,5 Skruvlängd för gängade hål 1) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 10
