1 SV Installations- och skötselanvisning DQ30/40/70 Rev Gullberg & Jansson AB Smältaregatan 6 SE Höganäs Tel: +46 (0) Fax: +46 (0) info@gullbergjansson.se

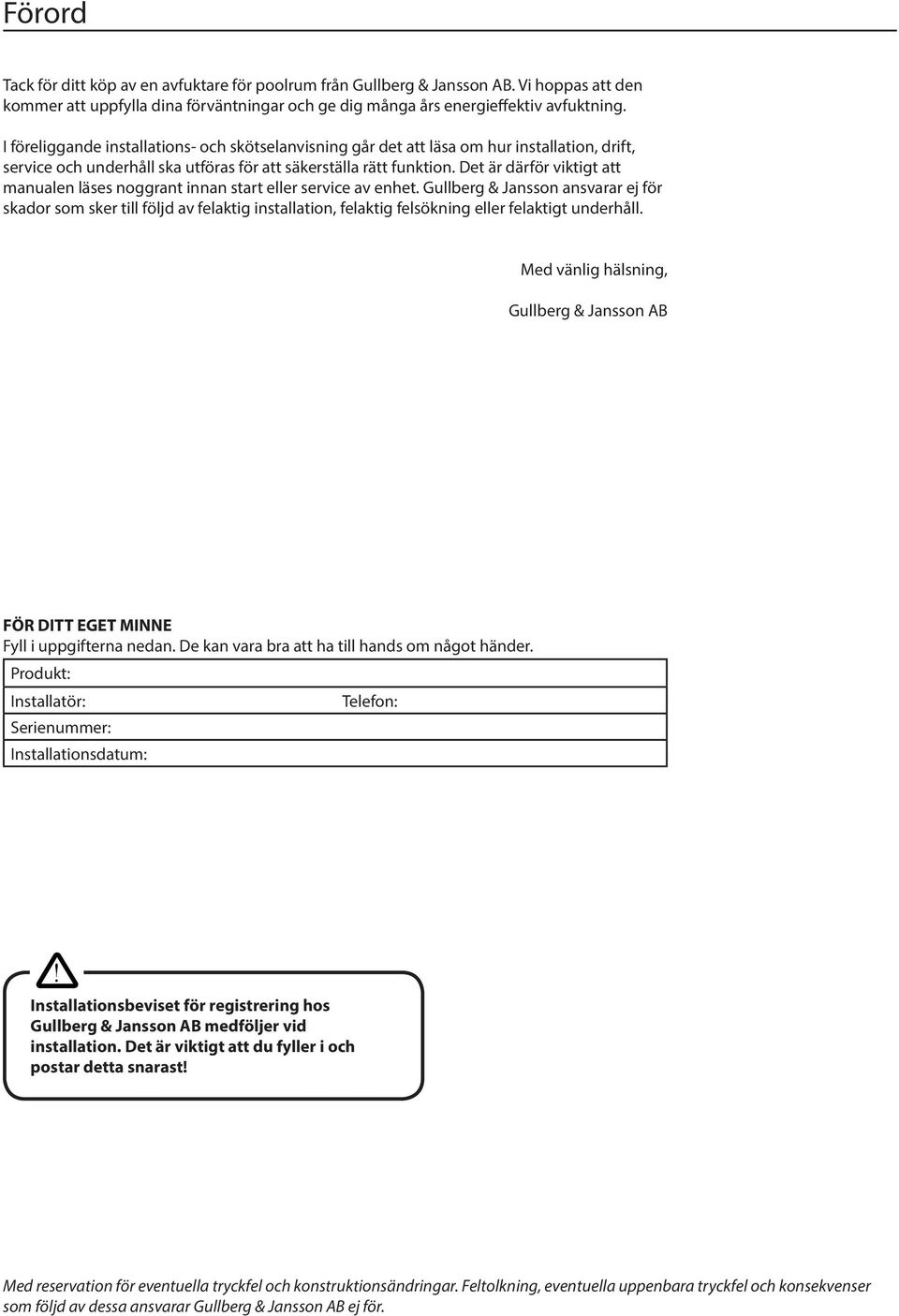

2 Förord Tack för ditt köp av en avfuktare för poolrum från Gullberg & Jansson AB. Vi hoppas att den kommer att uppfylla dina förväntningar och ge dig många års energieffektiv avfuktning. I föreliggande installations- och skötselanvisning går det att läsa om hur installation, drift, service och underhåll ska utföras för att säkerställa rätt funktion. Det är därför viktigt att manualen läses noggrant innan start eller service av enhet. Gullberg & Jansson ansvarar ej för skador som sker till följd av felaktig installation, felaktig felsökning eller felaktigt underhåll. Med vänlig hälsning, Gullberg & Jansson AB FÖR DITT EGET MINNE Fyll i uppgifterna nedan. De kan vara bra att ha till hands om något händer. Produkt: Installatör: Telefon: Serienummer: Installationsdatum:! Installationsbeviset för registrering hos Gullberg & Jansson AB medföljer vid installation. Det är viktigt att du fyller i och postar detta snarast! Med reservation för eventuella tryckfel och konstruktionsändringar. Feltolkning, eventuella uppenbara tryckfel och konsekvenser som följd av dessa ansvarar Gullberg & Jansson AB ej för.

3 Innehållsförteckning Allmän information Produktbeskrivning 4 Funktionsprincip 4 Ingående delar och tillbehör 5 Viktig information 5 Transport och förvaring 5 Uppställning 5 Checklista installation 5 Användning och drift 5 Underhållsrutiner 5 Service och support 5 Övrigt 5 Villkor för garanti 5 Säkerhetsföreskrifter 6 Installation Placering av enheten 7 Uppställning 7 Avledning av kondensvatten 7 Elanslutning 8 Uppstart av enheten 8 Användning och drift Beskrivning av LED-kontrollen 9 Start/stopp av enheten 9 Inställning av aktuellt börvärde 10 Avfrostning 10 Skötsel, felsökning och service Skötsel 11 Felsökning 12 Felsökningsschema 12 Felkodstabell 12 Service 12 Teknisk beskrivning Kopplingsförklaring 13 Huvudenhet 14 Tekniska data 14 Mått och anslutningar 14 Elschema 15

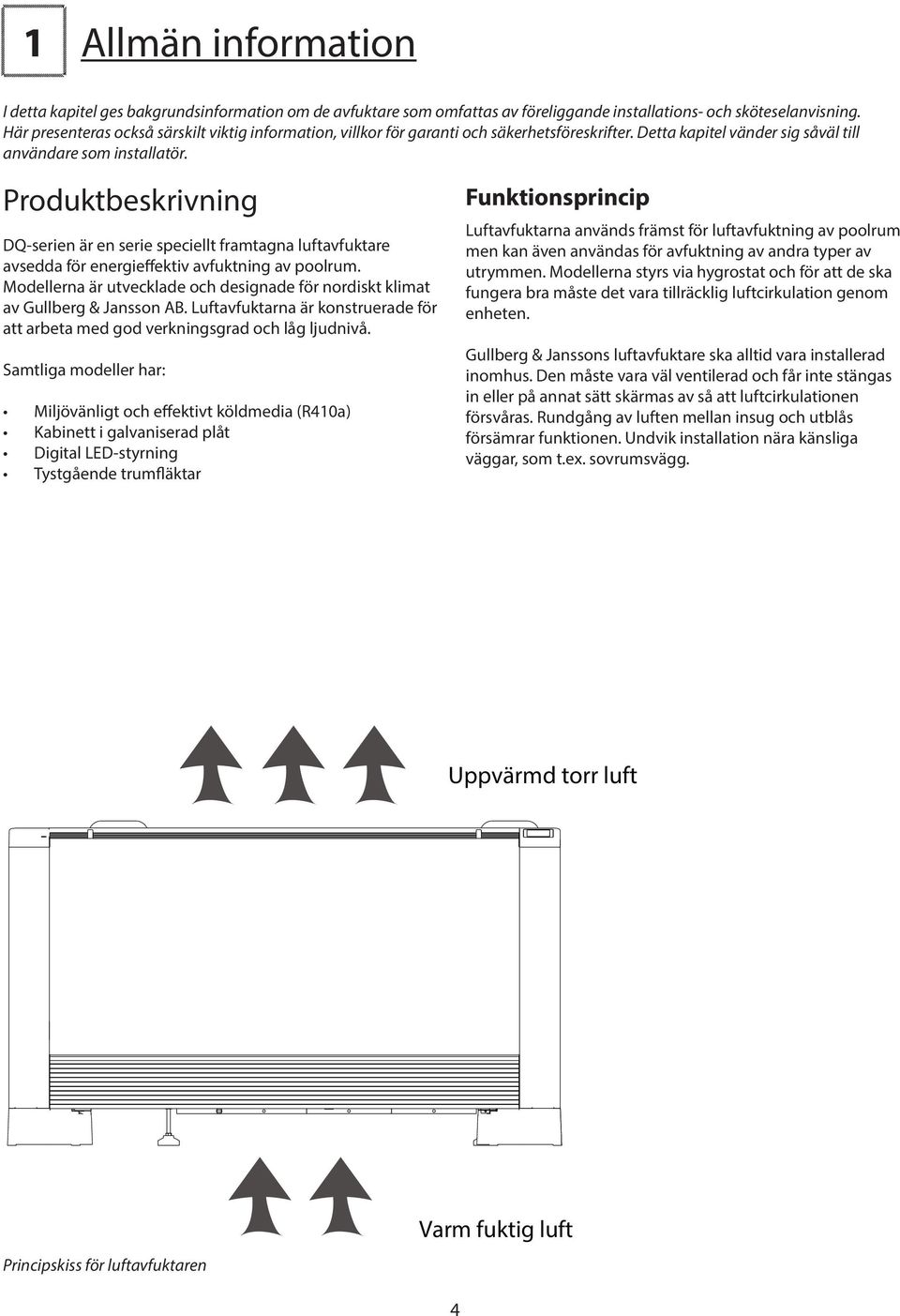

4 1 Allmän information I detta kapitel ges bakgrundsinformation om de avfuktare som omfattas av föreliggande installations- och sköteselanvisning. Här presenteras också särskilt viktig information, villkor för garanti och säkerhetsföreskrifter. Detta kapitel vänder sig såväl till användare som installatör. Produktbeskrivning DQ-serien är en serie speciellt framtagna luftavfuktare avsedda för energieffektiv avfuktning av poolrum. Modellerna är utvecklade och designade för nordiskt klimat av Gullberg & Jansson AB. Luftavfuktarna är konstruerade för att arbeta med god verkningsgrad och låg ljudnivå. Samtliga modeller har: Miljövänligt och effektivt köldmedia (R410a) Kabinett i galvaniserad plåt Digital LED-styrning Tystgående trumfläktar Funktionsprincip Luftavfuktarna används främst för luftavfuktning av poolrum men kan även användas för avfuktning av andra typer av utrymmen. Modellerna styrs via hygrostat och för att de ska fungera bra måste det vara tillräcklig luftcirkulation genom enheten. Gullberg & Janssons luftavfuktare ska alltid vara installerad inomhus. Den måste vara väl ventilerad och får inte stängas in eller på annat sätt skärmas av så att luftcirkulationen försvåras. Rundgång av luften mellan insug och utblås försämrar funktionen. Undvik installation nära känsliga väggar, som t.ex. sovrumsvägg. Uppvärmd torr luft Principskiss för luftavfuktaren Varm fuktig luft 4

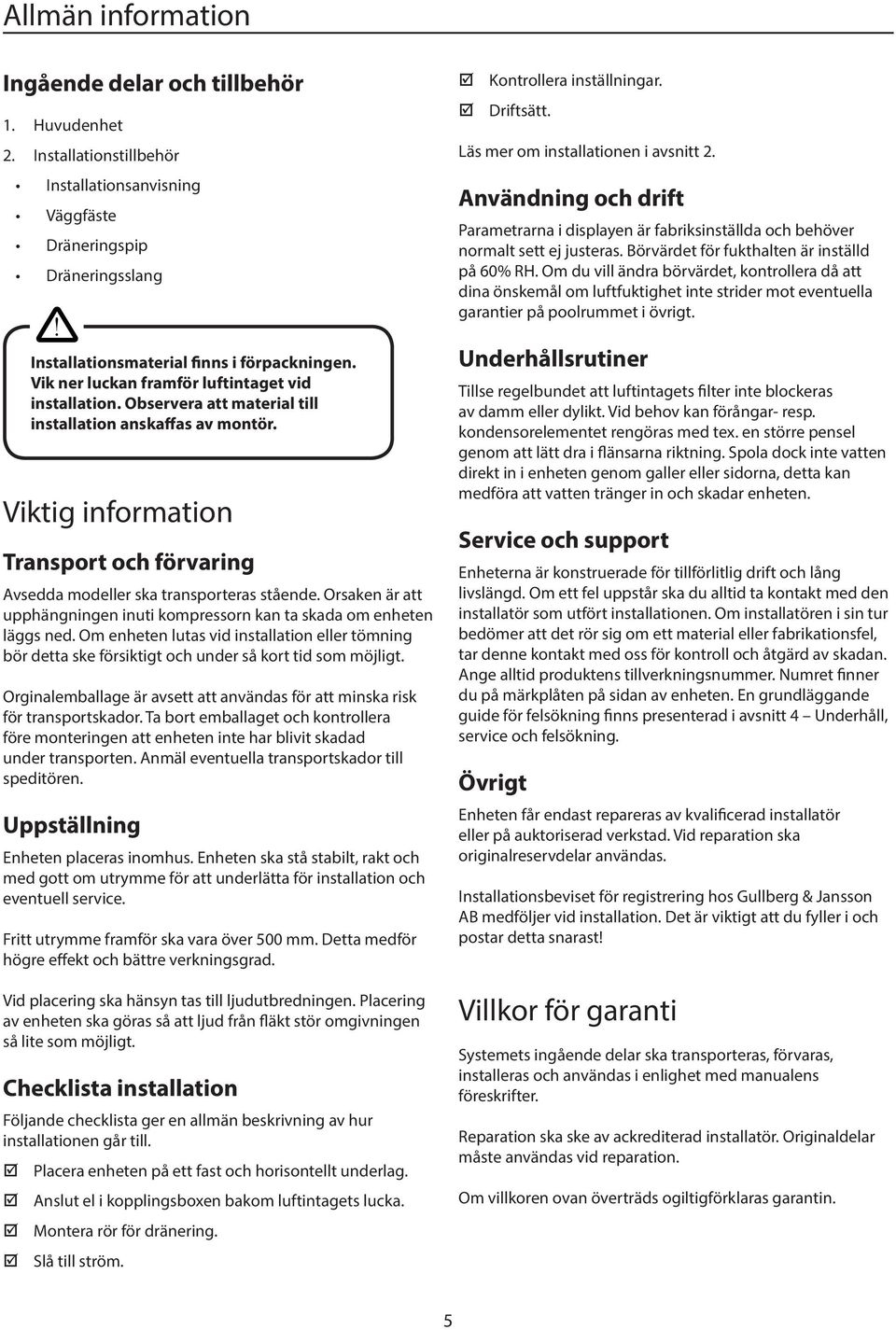

5 Allmän information Ingående delar och tillbehör 1. Huvudenhet 2. Installationstillbehör Installationsanvisning Väggfäste Dräneringspip Dräneringsslang! Installationsmaterial finns i förpackningen. Vik ner luckan framför luftintaget vid installation. Observera att material till installation anskaffas av montör. Viktig information Transport och förvaring Avsedda modeller ska transporteras stående. Orsaken är att upphängningen inuti kompressorn kan ta skada om enheten läggs ned. Om enheten lutas vid installation eller tömning bör detta ske försiktigt och under så kort tid som möjligt. Orginalemballage är avsett att användas för att minska risk för transportskador. Ta bort emballaget och kontrollera före monteringen att enheten inte har blivit skadad under transporten. Anmäl eventuella transportskador till speditören. Uppställning Enheten placeras inomhus. Enheten ska stå stabilt, rakt och med gott om utrymme för att underlätta för installation och eventuell service. Fritt utrymme framför ska vara över 500 mm. Detta medför högre effekt och bättre verkningsgrad. Vid placering ska hänsyn tas till ljudutbredningen. Placering av enheten ska göras så att ljud från fläkt stör omgivningen så lite som möjligt. Checklista installation Följande checklista ger en allmän beskrivning av hur installationen går till. ;; Placera enheten på ett fast och horisontellt underlag. ;; Anslut el i kopplingsboxen bakom luftintagets lucka. ;; Montera rör för dränering. ;; Slå till ström. ;; Kontrollera inställningar. ;; Driftsätt. Läs mer om installationen i avsnitt 2. Användning och drift Parametrarna i displayen är fabriksinställda och behöver normalt sett ej justeras. Börvärdet för fukthalten är inställd på 60% RH. Om du vill ändra börvärdet, kontrollera då att dina önskemål om luftfuktighet inte strider mot eventuella garantier på poolrummet i övrigt. Underhållsrutiner Tillse regelbundet att luftintagets filter inte blockeras av damm eller dylikt. Vid behov kan förångar- resp. kondensorelementet rengöras med tex. en större pensel genom att lätt dra i flänsarna riktning. Spola dock inte vatten direkt in i enheten genom galler eller sidorna, detta kan medföra att vatten tränger in och skadar enheten. Service och support Enheterna är konstruerade för tillförlitlig drift och lång livslängd. Om ett fel uppstår ska du alltid ta kontakt med den installatör som utfört installationen. Om installatören i sin tur bedömer att det rör sig om ett material eller fabrikationsfel, tar denne kontakt med oss för kontroll och åtgärd av skadan. Ange alltid produktens tillverkningsnummer. Numret finner du på märkplåten på sidan av enheten. En grundläggande guide för felsökning finns presenterad i avsnitt 4 Underhåll, service och felsökning. Övrigt Enheten får endast repareras av kvalificerad installatör eller på auktoriserad verkstad. Vid reparation ska originalreservdelar användas. Installationsbeviset för registrering hos Gullberg & Jansson AB medföljer vid installation. Det är viktigt att du fyller i och postar detta snarast! Villkor för garanti Systemets ingående delar ska transporteras, förvaras, installeras och användas i enlighet med manualens föreskrifter. Reparation ska ske av ackrediterad installatör. Originaldelar måste användas vid reparation. Om villkoren ovan överträds ogiltigförklaras garantin. 5

6 Allmän information Säkerhetsföreskrifter Följande säkerhetsföreskrifter är särskilt viktiga att beakta vid hantering, installation och användning av avfuktaren: Ingrepp i produktens elsystem får endast utföras av behörig person. Ingrepp i produktens kylsystem får endast utföras av behörig person. Bryt alltid strömmen inför ingrepp i systemet 6

7 2 Installation I detta kapitel ges en omfattande installationsbeskrivning. Detta kapitel vänder sig till främst installatören men kan även läsas av slutanvändaren för en ökad förståelse. Luftavfuktaren kommer att fungera bra under följande förutsättningar: ;; Tillräcklig lufttillförsel ;; Rätt elinstallation Placering av enheten Enheten ska installeras av en kvalificerad installatör och placeras inomhus. Enheten ska stå stabilt, rakt och upphöjd från marknivå. Tillse stabilt och plant underlag t.ex. betongfundament eller motsvarande. Enheten kan även hängas på en vägg. Vid placering ska hänsyn tas till ljudutbredningen. Placering av enheten ska göras så att ljud från kompressor och fläkt stör omgivningen så lite som möjligt. Vid drift kan större mängder kondensvatten avges. God dränering och avrinning är därför viktig att tillse. Enheterna ska stå fritt så att luften inte hindras att passera förångaren. Undvik placering som innebär rundgång av luft eftersom det påverkar enhetens funktion. Placera inte enheten instängd med begränsad tillgång till luftintag och luftutblås. Om du ändå vill bygga in enheten, tänk på att till- och frånluften måste cirkulera ordentligt mellan enheten och poolrummet! Uppställning Avfuktaren ska placeras på ett fast, horisontellt underlag eller hängas upp på vägg, men bör inte ställas intill eller monteras med hållare på känsliga väggar av lätt konstruktion. Placering ska göras så att ljud från kompressor och fläkt stör omgivningen så lite som möjligt. Enheten ska placeras så att lufttillförseln till förångarbatteriet är fullgod. Annars riskeras försämrad effekt och verkningsgrad. Avledning av kondensvatten Vid drift kommer vatten att kondensera på lamellerna till förångarbatteriet. Om luftfuktigheten är hög kan det bli åtskilliga liter vatten per timme. Det finns därför en dräneringsslang för att kondensvattnet ska avledas. Det är viktigt att tänka på att placera enheten så att kondensvattnet kan avledas på ett bra sätt. Anslutningen för kondensvatten finns på undersidan av luftavfuktaren vid den vänstra plastfoten.! Missta inte kondensvatten för läckage! Se illustration nedan för lämplig placering. 500 mm 500 mm 200 mm 200 mm Rekommenderade avstånd vid installation. 7

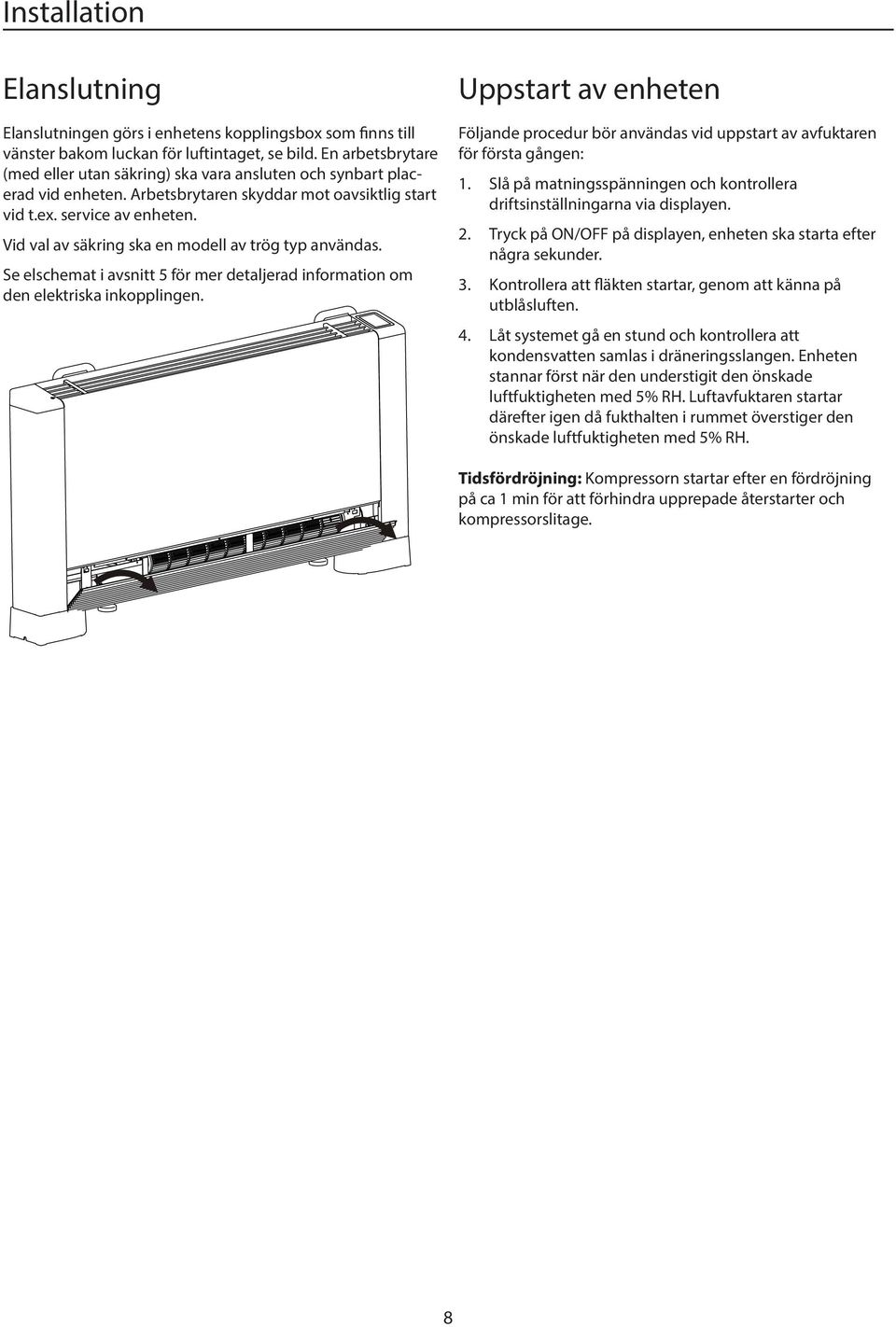

8 Installation Elanslutning Elanslutningen görs i enhetens kopplingsbox som finns till vänster bakom luckan för luftintaget, se bild. En arbetsbrytare (med eller utan säkring) ska vara ansluten och synbart placerad vid enheten. Arbetsbrytaren skyddar mot oavsiktlig start vid t.ex. service av enheten. Vid val av säkring ska en modell av trög typ användas. Se elschemat i avsnitt 5 för mer detaljerad information om den elektriska inkopplingen. Uppstart av enheten Följande procedur bör användas vid uppstart av avfuktaren för första gången: 1. Slå på matningsspänningen och kontrollera driftsinställningarna via displayen. 2. Tryck på ON/OFF på displayen, enheten ska starta efter några sekunder. 3. Kontrollera att fläkten startar, genom att känna på utblåsluften. 4. Låt systemet gå en stund och kontrollera att kondensvatten samlas i dräneringsslangen. Enheten stannar först när den understigit den önskade luftfuktigheten med 5% RH. Luftavfuktaren startar därefter igen då fukthalten i rummet överstiger den önskade luftfuktigheten med 5% RH. Tidsfördröjning: Kompressorn startar efter en fördröjning på ca 1 min för att förhindra upprepade återstarter och kompressorslitage. 8

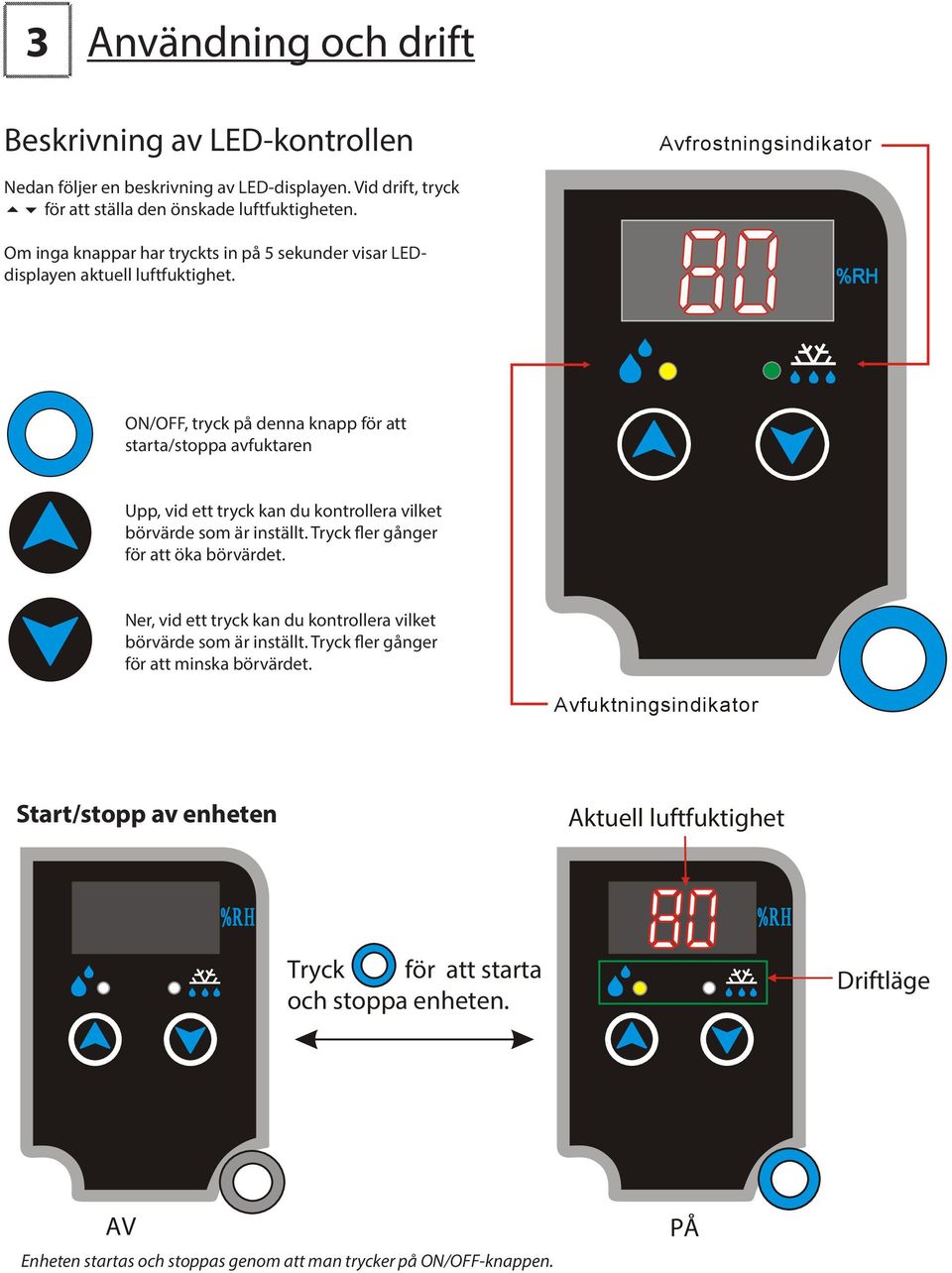

9 3 Användning och drift Beskrivning av LED-kontrollen Avfrostningsindikator Nedan följer en beskrivning av LED-displayen. Vid drift, tryck för att ställa den önskade luftfuktigheten. Om inga knappar har tryckts in på 5 sekunder visar LEDdisplayen aktuell luftfuktighet. %RH ON/OFF, tryck på denna knapp för att starta/stoppa avfuktaren Upp, vid ett tryck kan du kontrollera vilket börvärde som är inställt. Tryck fler gånger för att öka börvärdet. Ner, vid ett tryck kan du kontrollera vilket börvärde som är inställt. Tryck fler gånger för att minska börvärdet. Avfuktningsindikator Start/stopp av enheten Aktuell luftfuktighet Tryck för att starta och stoppa enheten. Driftläge AV Enheten startas och stoppas genom att man trycker på ON/OFF-knappen. PÅ

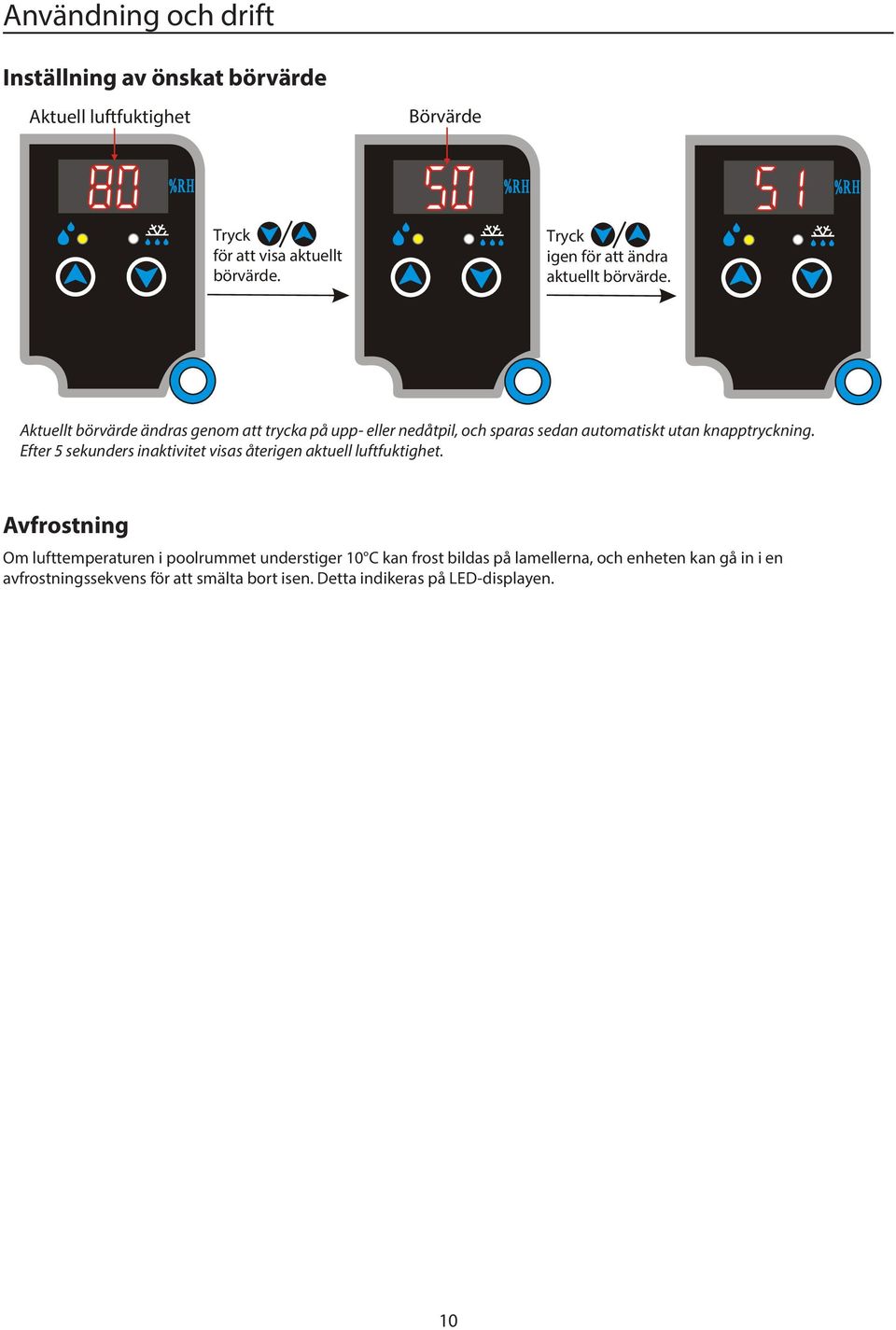

10 Användning och drift Inställning av önskat börvärde Aktuell luftfuktighet Börvärde Tryck för att visa aktuellt börvärde. Tryck igen för att ändra aktuellt börvärde. Aktuellt börvärde ändras genom att trycka på upp- eller nedåtpil, och sparas sedan automatiskt utan knapptryckning. Efter 5 sekunders inaktivitet visas återigen aktuell luftfuktighet. Avfrostning Om lufttemperaturen i poolrummet understiger 10 C kan frost bildas på lamellerna, och enheten kan gå in i en avfrostningssekvens för att smälta bort isen. Detta indikeras på LED-displayen. 10

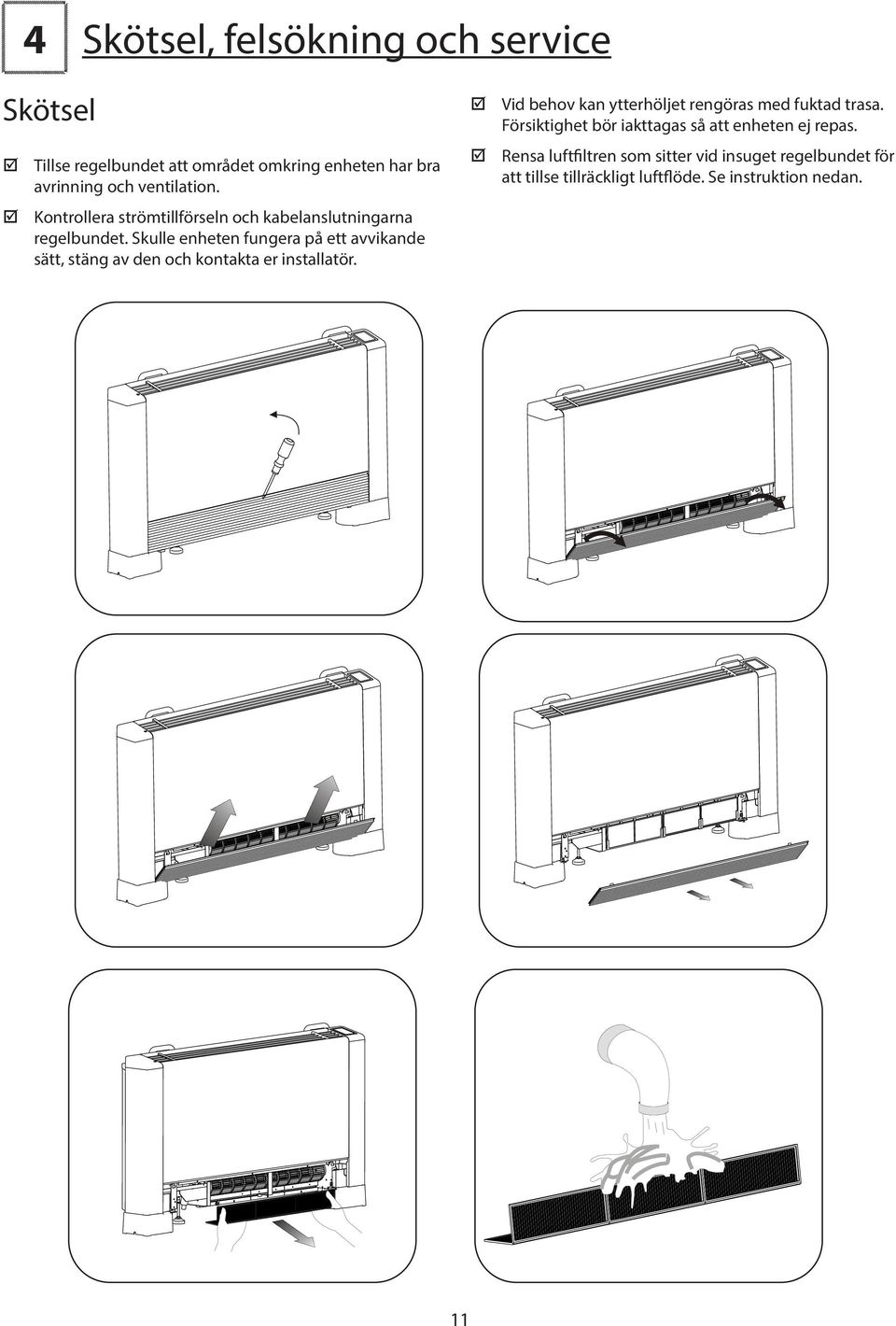

11 4 Skötsel, felsökning och service Skötsel ;; Vid behov kan ytterhöljet rengöras med fuktad trasa. Försiktighet bör iakttagas så att enheten ej repas. ;; Rensa luftfiltren som sitter vid insuget regelbundet för att tillse tillräckligt luftflöde. Se instruktion nedan. ;; Tillse regelbundet att området omkring enheten har bra avrinning och ventilation. ;; Kontrollera strömtillförseln och kabelanslutningarna regelbundet. Skulle enheten fungera på ett avvikande sätt, stäng av den och kontakta er installatör. 11

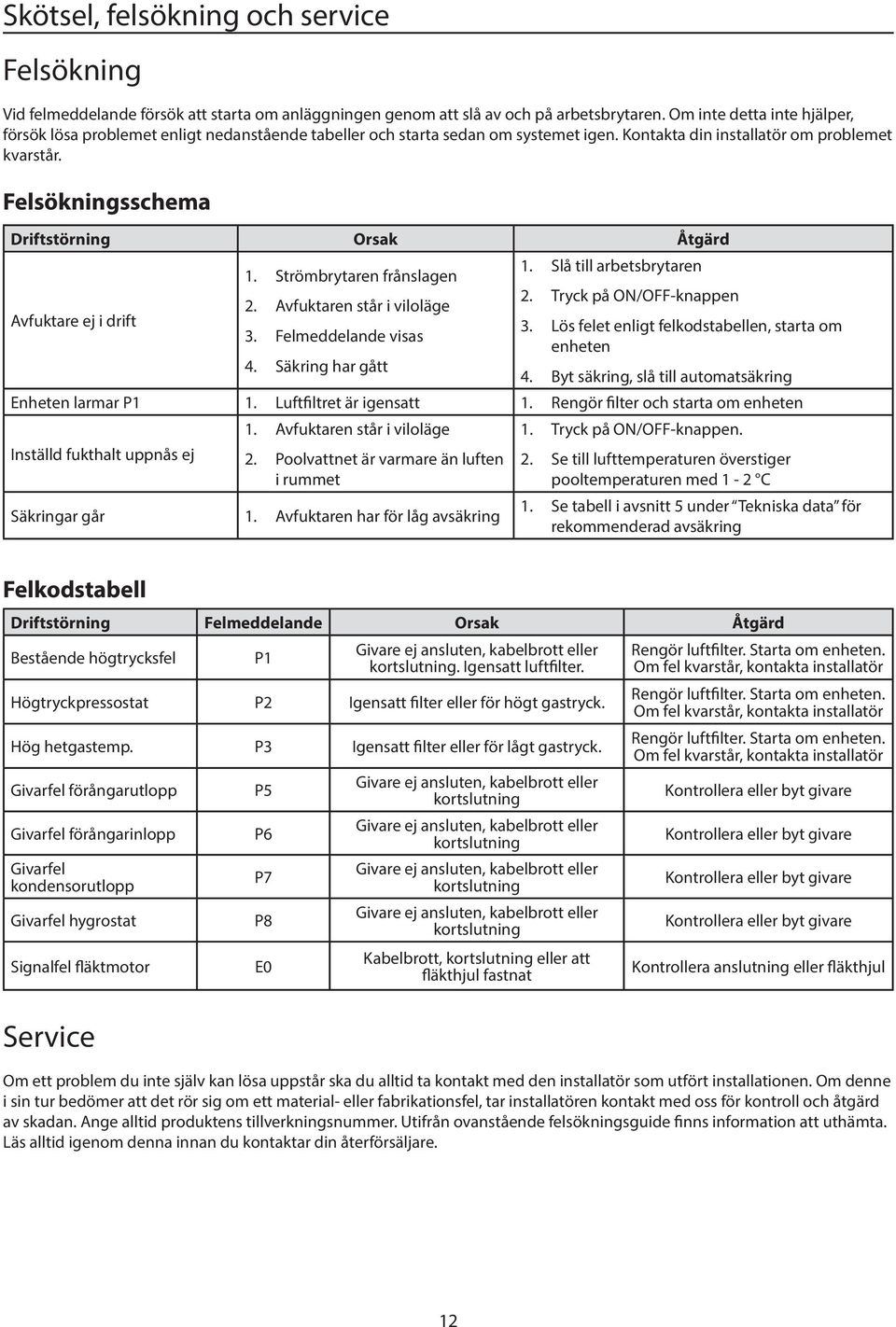

12 Skötsel, felsökning och service Felsökning Vid felmeddelande försök att starta om anläggningen genom att slå av och på arbetsbrytaren. Om inte detta inte hjälper, försök lösa problemet enligt nedanstående tabeller och starta sedan om systemet igen. Kontakta din installatör om problemet kvarstår. Felsökningsschema Driftstörning Orsak Åtgärd 1. Strömbrytaren frånslagen 1. Slå till arbetsbrytaren Avfuktare ej i drift 2. Tryck på ON/OFF-knappen 2. Avfuktaren står i viloläge 3. Lös felet enligt felkodstabellen, starta om 3. Felmeddelande visas enheten 4. Säkring har gått 4. Byt säkring, slå till automatsäkring Enheten larmar P1 1. Luftfiltret är igensatt 1. Rengör filter och starta om enheten 1. Avfuktaren står i viloläge 1. Tryck på ON/OFF-knappen. Inställd fukthalt uppnås ej 2. Poolvattnet är varmare än luften i rummet 2. Se till lufttemperaturen överstiger pooltemperaturen med 1-2 C Säkringar går 1. Avfuktaren har för låg avsäkring 1. Se tabell i avsnitt 5 under Tekniska data för rekommenderad avsäkring Felkodstabell Driftstörning Felmeddelande Orsak Åtgärd Bestående högtrycksfel Service P1 Givare ej ansluten, kabelbrott eller kortslutning. Igensatt luftfilter. Högtryckpressostat P2 Igensatt filter eller för högt gastryck. Hög hetgastemp. P3 Igensatt filter eller för lågt gastryck. Givarfel förångarutlopp Givarfel förångarinlopp Givarfel kondensorutlopp Givarfel hygrostat Signalfel fläktmotor P5 P6 P7 P8 E0 Givare ej ansluten, kabelbrott eller kortslutning Givare ej ansluten, kabelbrott eller kortslutning Givare ej ansluten, kabelbrott eller kortslutning Givare ej ansluten, kabelbrott eller kortslutning Kabelbrott, kortslutning eller att fläkthjul fastnat Rengör luftfilter. Starta om enheten. Om fel kvarstår, kontakta installatör Rengör luftfilter. Starta om enheten. Om fel kvarstår, kontakta installatör Rengör luftfilter. Starta om enheten. Om fel kvarstår, kontakta installatör Kontrollera eller byt givare Kontrollera eller byt givare Kontrollera eller byt givare Kontrollera eller byt givare Kontrollera anslutning eller fläkthjul Om ett problem du inte själv kan lösa uppstår ska du alltid ta kontakt med den installatör som utfört installationen. Om denne i sin tur bedömer att det rör sig om ett material- eller fabrikationsfel, tar installatören kontakt med oss för kontroll och åtgärd av skadan. Ange alltid produktens tillverkningsnummer. Utifrån ovanstående felsökningsguide finns information att uthämta. Läs alltid igenom denna innan du kontaktar din återförsäljare. 12

13 5 Teknisk beskrivning Kopplingsförklaring NET2 CN1 TEMP1 HUMI02 PROG1 HUMI01 TEMP2 FM CN4 NET1 CN7 EEV N_Comp L_Valve L_Comp L N1 N_Valve Nr. Beteckning Beskrivning 1 CN1 Displaykontroller 2 CN4/NET1/NET2 Reserverade 3 FM Styrsignal till fläktmotor (?? VDC) 4 TEMP1 Förångarbatteriets temperatur (analog ingång) 5 TEMP2 Kondensorbatteriets temperatur (analog ingång) 6 HUMI01 Inbyggd hygrostat (analog ingång) 7 HUMI02 Sensoringång - används ej (analog ingång) 8 CN7 Högtryckspressostatsignal (digital ingång) 9 EEV Styrsignal elektronisk expansionsventil 10 PROG1 Systemport 11 L Faspunkt (230 VAC) 12 N1/N_Comp/N_Valve Nollpunkt 13 L_Comp Styrsignal till kompressor (230 VAC) 13

14 Teknisk beskrivning Huvudenhet Tekniska data Modell DQ30 DQ40 DQ70 Kapacitet vid 60 %RF / 30 C l / h 1,25 1,7 2,5 Arbetsområde - fukt %RF Arbetsområde - temp. C Ineffekt kw 0,78 1,08 1,55 Driftspänning 230 VAC 1-fas 50 Hz Driftström A 4,9 6,1 9,1 Säkringsstorlek A Kompressor Rotationskompressor Köldmediemängd (R410a) kg 0,6 0,8 1,05 Nominellt luftflöde m 3 /h Ljudnivå (1 m) db(a) Pressostatbrytvärde HP bar 44 (sluter igen vid 32 bar) Pressostatbrytvärde LP bar 0,2 (sluter igen vid 1,5 bar) Dräneringsanslutning mm Höjd mm Bredd mm Djup mm Vikt kg Mått och anslutningar Mått DQ30 DQ40 DQ70 A

15 Teknisk beskrivning Elschema FM SS Displaykontroller 14 CN 1 TEMP 1 5K t t 5K EvIT EvOT HUMI 02 HUMI 01 RHS C R WHT N BLU YEL WHT BLK RED COMP CR C 1 CS C S RED CC BLK FM PACC 1001 N_Comp CdOT: Kondensortemperatur utlopp EvOT: Förångartemperatur utlopp EvIT: Förångartemperatur inlopp HPS: Högtryckspressostat HUMI02: Extern fuktgivare (ingår ej) DQ30/40/70 L _Comp N1 TEMP 2 N_Valve EEV CN 7 L PGND 5 HPS EEV t 5K Y /G BLU N CdOT L BRN TO POWER SUPPLY 230 VAC / 50 Hz FM: Fläktmotor SS: Fläktgallerskydd EEV: Elektronisk expansionsventil RHS: Inbyggd fuktgivare 15
