Hvam om HWAM. Med varma hälsningar. Vagn Hvam Pedersen Grundare. Torsten Hvam Sølund Platschef. Stefan Hvam Pedersen VD

Transkript

1

2 Hvam om HWAM Eld har alltid fascinerat människan, för i lågornas sken och brasans sprakande känner vi oss hemma och i kontakt med vår egen natur. Den skänker oss okomplicerad glädje som tillfredsställer oss människor på ett grundläggande sätt. Fascinationen går igen i braskaminerna från HWAM. Våra braskaminer är produkten av mer än 35 års erfarenhet och bakom den diskreta utsidan döljs stor kärlek till design, innovation, kvalitet och omsorg in i minsta detalj. Vi envisas nämligen med att sätta nya standarder för användarvänlighet, design, finish och prestanda. Det gör vi för att vi helt enkelt vill vara bäst och det är en position som förpliktar! Med varma hälsningar Torsten Hvam Sølund Platschef Vagn Hvam Pedersen Grundare Stefan Hvam Pedersen VD

3 hwam.com Om du vill ha ytterligare information och inspiration är vår webbplats det naturliga klicket vidare. Här hittar du ingående beskrivningar av alla våra braskaminer, tekniska data samt föreskrifter och anvisningar om korrekt montering. På webbplatsen hittar du även närmaste HWAM-återförsäljare och kan se vår korta film Automatik som berättar historien om vår patenterade HWAM automatic TM. Prova på vårt praktiska besparingsprogram och räkna ut hur mycket du kan spara om du väljer en braskamin i stället för ett vanligt uppvärmningssystem.

4 MILJÖMÄRKT Omtanke om miljön Du kan elda i en HWAM med gott samvete. HWAM tillämpar certifiering enligt Svanen, den nordiska miljömärkningen... sida Geniala lösningar är ofta enkla, små saker som gör en enorm skillnad i vardagen. Och HWAMs patenterade automatik är inget undantag... sida 6-7 HWAM I 30-serien Ett genidrag inom design av den framgångsrika designduon Strand + Hvass. Det är fråga om stilren och funktionell design av yppersta klass... sida 8-11 Innehåll HWAM automatic 6-7 HWAM I 30/ HWAM I 30/55 10 HWAM I 30/65 11 Made in Denmark 13 HWAM HWAM HWAM Värmelagring 18 HWAM HWAM HWAM HWAM HWAM HWAM HWAM Förbränningsluftssystem 33 HWAM HWAM HWAM Figaro Omtanke om miljön HWAM Monet HWAM Monet H HWAM Monet med vattentanka HWAM Beethoven / Beethoven H HWAM Vivaldi HWAM Ravel HWAM Mozart HWAM Classic HWAM Classic 7H Avstånd till brännbart material 64 Testresultat 65 Godkännanden 65 Funktioner 66 HWAM I 30/65

5 presterar bättre än vad myndigheterna kräver Partiklar (PM 2,5) Krav HWAM 3600 serien HWAM 3400 serien HWAM 3500 serien Danmark, Norge, Sverige <10,0 g/kg ved 1,21 g/kg ved 2,05 g/kg ved Svanenmärket <5,0 g/kg ved 1,21 g/kg ved 2,05 g/kg ved Österrike <60,0 mg/mj 11,00 mg/mj 14,00 mg/mj Tyskland DIN+ <75,0 mg/nm³ 18,00 mg/nm³ 22,00 mg/nm³ Alla moderna braskaminer kan ha bra och effektiv förbränning. Tyvärr är det inte alla kaminägare som vill ta sig tid eller sätta sig in i vad som krävs för optimalt utnyttjande av braskaminen. Skiss 1 och 2 visar skillnaden vid eldning med och utan HWAM-automatikens optimering av förbränningen. Principskiss 1, utan HWAM automatic TM Röktemperatur 300 C CO % 0,3% CO Max. CO Timmar Värmespill Genomsnittligt värmebehov Principskiss 2, med HWAM automatic TM Röktemperatur 300 C 0,3% CO Max. CO CO% Timmar Värmespill Genomsnittligt värmebehov

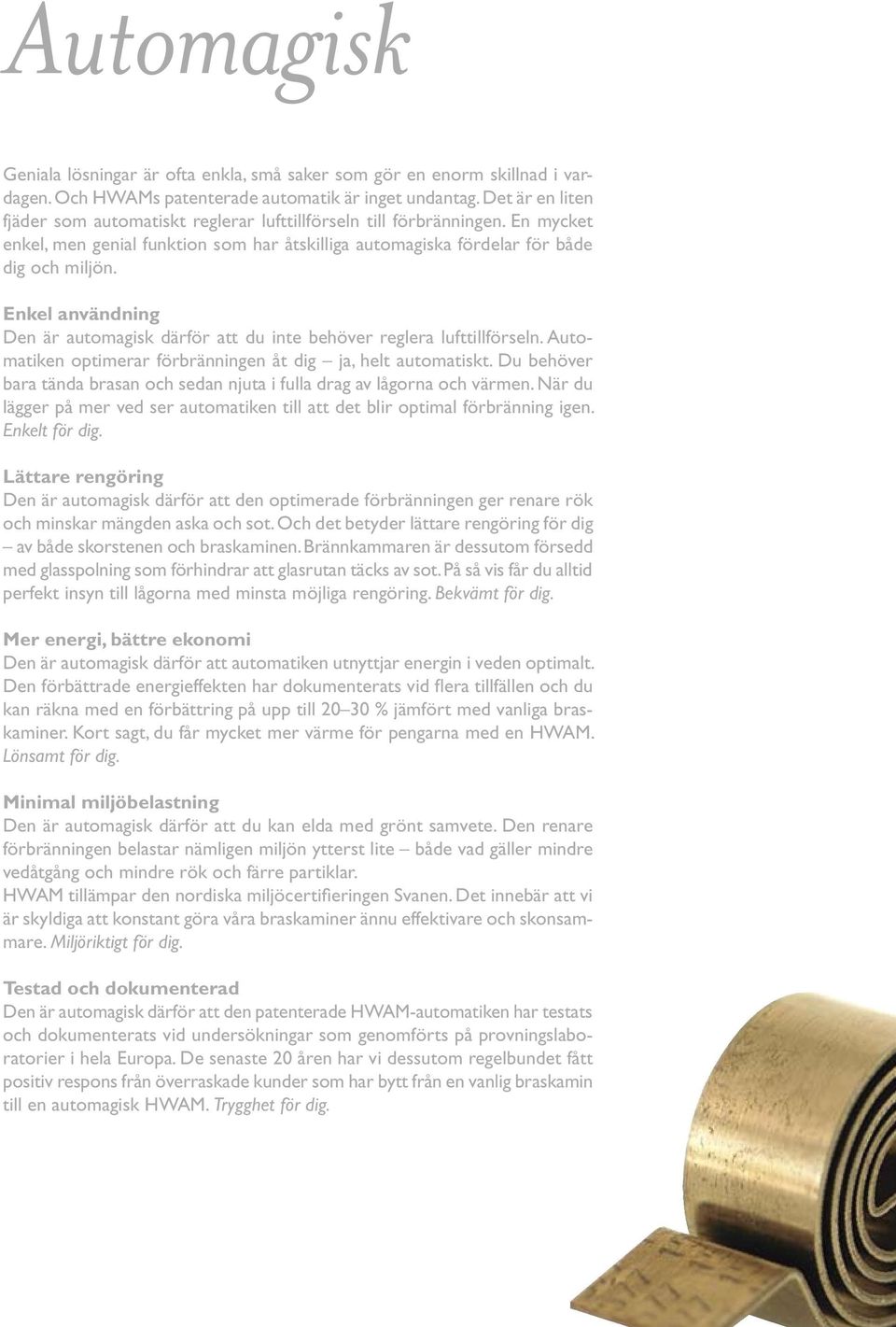

6 Automagisk Geniala lösningar är ofta enkla, små saker som gör en enorm skillnad i vardagen. Och HWAMs patenterade automatik är inget undantag. Det är en liten fjäder som automatiskt reglerar lufttillförseln till förbränningen. En mycket enkel, men genial funktion som har åtskilliga automagiska fördelar för både dig och miljön. Enkel användning Den är automagisk därför att du inte behöver reglera lufttillförseln. Automatiken optimerar förbränningen åt dig ja, helt automatiskt. Du behöver bara tända brasan och sedan njuta i fulla drag av lågorna och värmen. När du lägger på mer ved ser automatiken till att det blir optimal förbränning igen. Enkelt för dig. Lättare rengöring Den är automagisk därför att den optimerade förbränningen ger renare rök och minskar mängden aska och sot. Och det betyder lättare rengöring för dig av både skorstenen och braskaminen. Brännkammaren är dessutom försedd med glasspolning som förhindrar att glasrutan täcks av sot. På så vis får du alltid perfekt insyn till lågorna med minsta möjliga rengöring. Bekvämt för dig. Mer energi, bättre ekonomi Den är automagisk därför att automatiken utnyttjar energin i veden optimalt. Den förbättrade energieffekten har dokumenterats vid flera tillfällen och du kan räkna med en förbättring på upp till % jämfört med vanliga braskaminer. Kort sagt, du får mycket mer värme för pengarna med en HWAM. Lönsamt för dig. Minimal miljöbelastning Den är automagisk därför att du kan elda med grönt samvete. Den renare förbränningen belastar nämligen miljön ytterst lite både vad gäller mindre vedåtgång och mindre rök och färre partiklar. HWAM tillämpar den nordiska miljöcertifieringen Svanen. Det innebär att vi är skyldiga att konstant göra våra braskaminer ännu effektivare och skonsammare. Miljöriktigt för dig. Testad och dokumenterad Den är automagisk därför att den patenterade HWAM-automatiken har testats och dokumenterats vid undersökningar som genomförts på provningslaboratorier i hela Europa. De senaste 20 åren har vi dessutom regelbundet fått positiv respons från överraskade kunder som har bytt från en vanlig braskamin till en automagisk HWAM. Trygghet för dig.

7 Som en tavla på väggen med levande lågor sprider den lilla eldstaden god stämning och värme i hemmet. Design: Strand + Hvass

8 I 30-serien Ett genidrag inom design av den framgångsrika designduon Strand + Hvass. Det är fråga om stilren och funktionell design av yppersta klass. Luckan med den stora glasrutan åker uppåt i en enda elegant och glidande rörelse och trots dess storlek går den att öppna med bara en hand. Inte nog med att den är lättmanövrerad och en fröjd för ögat, rörelsen skapar dessutom ett undertryck som minskar risken för att askan virvlar ut i rummet. När luckan är öppen är det lätt att komma åt den djupa brännkammaren där veden ligger stadigt och säkert. Om glasrutan behöver putsas är det enkelt att lossa den upptill med ett enda klick, vippa ut och rengöra den. HWAM I 30-serien består av 3 inbyggnadskaminer. 53,0 36,3 59,3 57,8 53,4 62,1 54,4 59,3 58,2 19,1 7,9 47,0 53,6 54,6 47,5 1m HWAM I 30/45 I 30/45 MILJÖMÄRKT Den här lilla och mycket rymliga inbyggnadskaminen lämpar sig för mindre rum med begränsad plats. Även om inbyggnadskaminen inte tar särskilt stor plats är brännkammarens bredd hela 34,5 cm. Lågorna ramas elegant in av den kvadratiska glasrutan och den höj- och sänkbara luckan gör inbyggnadskaminen modern och funktionell. Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø150 mm Värmer upp (2,4 m takhöjd) m 2 Verkningsgrad 80,3% Vikt 82 kg Skorstensdrag, min. (rekommanderat) 12 Pa Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Färg, inbyggnadskassett och kamin: Svart Färgad ram runt glasruta: Svart Funktioner HWAM automatic

9 53,0 36,3 61,9 59,3 57,8 53,4 62,1 54,4 84,1 78,4 19,1 7,9 47,0 73,8 74,8 47,5 1m HWAM I 30/55 I 30/55 MILJÖMÄRKT Den stora glasrutan ramar in lågorna elegant och diskret. HWAM I 30/55 passar den designmedvetne som vill ha det bästa in i minsta detalj. När inbyggnadskaminen ska användas öppnas glasrutan uppåt i en enda, glidande rörelse och sedan är det lätt att fylla på ved. Inbyggnadskaminens bredd gör att det får plats stora vedträn i HWAM I 30/55. Tekniska specifikationer Driftområde 4-10 kw Nominell effekt 6 kw Rökgång Ø150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 79,1% Vikt 98 kg Skorstensdrag, min. (rekommanderat) 12 Pa Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Färg, inbyggnadskassett och kamin: Svart Färgad ram runt glasruta: Svart Funktioner HWAM automatic 10

10 54,5 36,1 61,9 59,3 57,8 53,5 54,7 110,0 104,3 19,5 7,6 47,0 99,7 100,7 min. 47,5 1m HWAM I 30/65 I 30/65 Snyggare än så här blir det inte. Den upp till 80 cm breda insynen till lågorna bakom den diskreta glasrutan är en otroligt vacker dekoration för alla som är intresserade av inredning. Design och funktion skapar en harmonisk helhet, eftersom HWAM I 30/65 också sprider värmen så effektivt. Trots storleken glider hissluckan lätt upp. Tekniska specifikationer Driftområde 6-14 kw Nominell effekt 10 kw Rökgång Ø150 mm Värmer upp (2,4 m takhöjd) m 2 Verkningsgrad 78,5% Vikt 126 kg Skorstensdrag, min. (rekommanderat) 12 Pa Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Färg, inbyggnadskassett och kamin: Svart Färgad ram runt glasruta: Svart Funktioner HWAM automatic 11

11 12

12 Made in Denmark Att resa är att leva, sa den danska sagoboksförfattaren H.C. Andersen en gång. Och det är kanske sagor man tänker på första gången man besöker Danmark. Med sitt gröna, böljande landskap är Danmark ett av de äldsta kungarikena i världen. Danmark är ett litet land och ett pionjärsamhälle. Och precis som H.C. Andersen har danskarna ända sedan tidernas begynnelse känt sig lockade att resa ut i världen och söka lärdom och inspiration. Med en viss ödmjukhet har danskarna rest iväg för att handla med andra och större nationer och exporterar därför idag till länder över hela världen. Danmarks råvaror är vad danskarna äger. Kreativitet och innovation samt gediget danskt hantverk har gjort Danmark känt långt utanför landets gränser. Några exempel på den danska kreativiteten och innovationen är tavlor av Asger Jorn, sagor av H.C. Andersen, dogmafilmer av Lars von Trier, arkitektur som exempelvis operahuset i Sydney av Jørn Utzon och la Grande Arche i Paris av Otto von Speckelsen. Andra exempel är produkter som leksaker från LEGO och Bang & Olufsens stilrena ljud- och tv-system. Danmark har gått i spetsen för utvecklingen av alternativ energi med bland annat elbilar, sol- och jordvärme. De viktigaste är dock utan tvekan vindkrafts- och bio-bränsleindustrierna, däribland förbränning av trä. Danmark har lång tradition inom design av möbler och brukskonst. Dansk möbeldesign och hantverket bakom den är känt i hela världen för sin höga kvalitet och tidlösa, funktionella utformning. Dansk design och stil är minimalistisk och kännetecknas av vackra, estetiska former med väl genomtänkta detaljer som användaren har praktisk användning för. HWAM Made in Denmark Braskaminer från HWAM A/S är ett exempel på en klassisk dansk produkt. Dansk design, dansk kreativitet, dansk innovation och danskt hantverk. HWAM braskaminer har designats av renommerade danska arkitekter och möbeldesigners. De har sett till att produkterna har helt rätt proportioner och är en fröjd för ögat. Braskaminerna har ett enkelt, elegant och tidlöst utseende som passar perfekt i både klassiska och moderna hem. I ett nära samarbete mellan designers och HWAM A/S har man utvecklat unika och vackra detaljer som placerar HWAM braskaminer i en klass för sig. Eftersom vi inte kompromissar med kvaliteten tillverkas HWAM braskaminer i Danmark. Danska ingenjörer har ritat och förberett produkterna för tillverkning med HWAMs 35-åriga erfarenhet som bas. Alla vitala delar tillverkas i en högteknologisk produktionsanläggning i Hørning, Danmark. Slutligen monteras och finputsas produkterna manuellt innan de paketeras och skickas ut till kunderna, som får 5 års garanti på sin nya braskamin från HWAM. Dansk design, dansk teknik och danskt hantverk. Danskt rakt igenom! 13

13 3630 Alla små detaljer döljs i designen så att de eleganta skandinaviska linjerna bevaras. Braskaminen utstrålar en lätthet genom de fina sidoglasen. Design: Henrik Sørig Thomsen och Tobias Jacobsen 14

14 3600 Den enkla och vackra HWAM-stilen går även igen i denna nya braskaminsserie, HWAM Som en nyhet har den stora, välvda glasluckan fått sällskap av två stora sidoglas. Man kan njuta av lågorna från flera håll och det känns som om elden dras in i rummet. Sidoglasen ger braskaminen ett lätt uttryck och bra placeringsmöjligheter i hemmet. Med det diskreta, ventilerade handtaget och den integrerade låsanordningen är det lätt att hantera kaminluckan. HWAM 3600-serien har stor värmekapacitet. Brännkammaren har utvecklats utifrån de senaste rönen inom förbränningsteknik och tillförs både primär och sekundär förbränningsluft samt luft till glasspolningen. Alltihop styrs av HWAM automatic TM. Det är lätt att ansluta ett förbränningsluftssystem till de här braskaminerna så att förbränningen inte är beroende av luften i rummet. Dessutom kan HWAM 3650 lagra värme i värmemagasinet ovanför brännkammaren. 9,5 85,8 63,2 16,9 56,4 45,1 7,0 1m HWAM 3610 med sockel, svart 3610 MILJÖMÄRKT HWAM 3610 är fin och elegant i sin enkelhet. Den är dessutom en flexibel braskamin som kan hängas på väggen eller ställas på en 7 cm hög sockel på den bästa platsen i hemmet. Tekniska specifikationer Driftområde 3-9 kw Nominell effekt 6,0 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 78,3% Vikt 112 kg Vikt, sockel 3 kg Skorstensdrag, min. (rekommanderat) 11 Pa Anslutning från golv*, top 73,6 cm Anslutning från golv, bak med sockel, top 80,6 cm * Braskaminens underkant Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Sockel Väggbeslag Färg: svart el. grå Funktioner HWAM automatic 15

15 114,8 99,2 45,0 16,9 56,4 45,1 9,5 1m HWAM 3630, svart 3630 Under brännkammaren på HWAM 3630 finns det en snygg lucka som döljer ett vedfack. Vedfacket kan användas för förvaring av t.ex. tändved och liknande så att det alltid finns inom räckhåll MILJÖMÄRKT Tekniska specifikationer Driftområde 3-9 kw Nominell effekt 6,0 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 78,3% Vikt 136 kg Skorstensdrag, min. (rekommanderat) 11 Pa Anslutning från golv, top 109,6 cm Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Färg: svart el. grå Funktioner HWAM automatic 16

16 150,8 99,2 45,0 16,9 56,4 45,1 9,5 1m HWAM 3650, svart 3650 MILJÖMÄRKT HWAM 3650 är en hög och helt underbar braskamin med både dolt vedfack och värmemagasin. Om man lägger täljstenar i värmemagasinet lagras värmen och avges sedan jämnt i flera timmar. Tekniska specifikationer Driftområde 3-9 kw Nominell effekt 6,0 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 78,3% Vikt 168 kg Vikt, täljstenar för värmelagring 72 kg Skorstensdrag, min. (rekommanderat) 11 Pa Anslutning från golv, top 145,6 cm Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Täljstenar för värmelagring Färg: svart el. grå Funktioner HWAM automatic 17

17 Värmelagring Lagring av värme är ett fenomen som vi känner igen från de stora massugnarna, där värmen lagras i teglet som omger brännkammaren. Vid värmelagring i en braskamin kombineras braskaminens förmåga att snabbt och behagligt sprida konvektionsvärmen med massugnens förmåga att lagra värme. En nyhet är att HWAM 3500-serien och HWAM 3650 är försedd med värmemagasin. Värmemagasinet kan fyllas med många täljstenar som har stor kapacitet att lagra värmen från braskaminen och sedan långsamt avge den till rummet, även lång tid efter att elden har slocknat. Det gör att man kan dra fördel av såväl braskaminens konvektionsvärme som massugnens värmelagring. Alltihop är inpackat i den snygga HWAM-designen. slocknat fortsätter täljstenarna att avge den lagrade värmen. På så vis får man kontinuerlig och behaglig värme i rummet, även lång tid efter att elden har slocknat. Provmätningar har visat att täljstenarna i det lilla värmemagasinet förblir varma i upp till 10 timmar efter den sista eldningen och i det stora värmemagasinet i upp till 14 timmar. En extra detalj är att HWAM 3500-serien och HWAM 3650 är försedd med ett reglerhandtag som öppnar eller stänger av tillförseln av konvektionsluft till värmemagasinet. Med stängt konvektionsspjäll håller värmemagasinet kvar den lagrade värmen i täljstenarna längst, medan värmen sprids snabbast i rummet när konvektionsspjället öppnas. Medan man eldar i braskaminen värms täljstenarna i värmemagasinet upp. När elden i brännkammaren har Principskiss, med HWAM automatic 300 C Röktemperatur 200 C Temperatur, stenar för värmelagring 100 C 25 C Värmespill Genomsnittligt värmebehov Rumstemperatur Timmar Principskiss, utan HWAM automatic 300 C Röktemperatur 200 C 100 C Rumstemperatur Temperatur, stenar för värmelagring 25 C Värmespill Genomsnittligt värmebehov Timmar 18

18 3500 Design: Arkitekt Anders C. Fasterholdt Den multifunktionella HWAM 3500-serien har ett diskret, stilfullt uttryck och skapar ett otal möjligheter. Välj den modell som passar dig och ditt hem bäst. Hög eller låg, matt eller glänsande, stål eller sten. Alla små detaljer döljs i designen och den eleganta höj- och sänkbara luckan gör braskaminen mycket användarvänlig. HWAM 3500-serien är miljövänliga braskaminer med mycket lågt partikelutsläpp och hög verkningsgrad. All luft till brännkammaren styrs av HWAM automatic som säkerställer optimal förbränning. Det går att ansluta ett förbränningsluftssystem, antingen genom kaminens baksida eller botten, så att förbränningen inte längre är beroende av luften i rummet. Tack vare de värmelagrande täljstenarna i värmemagasinet (som kan köpas som tillval) avger braskaminen en del av värmen fördröjt och kontinuerligt i flera timmar efter att elden har slocknat. 19

19 106,3 67,4 47,4 16,3 107,8 67,4 50,3 47,4 37,1 8,0 54,0 37,1 8,0 1m HWAM 3510 med raka sidor, glasfront,svart HWAM 3510 med runda sidor, stålfront, grå 20

20 108,8 67,4 50,3 117,8 67,4 50,3 16,3 54,0 37,1 8,0 54,0 37,1 8,0 9,0 1m HWAM 3510 med runda sidor, täljstenstopplatta, glasfront, svart HWAM 3510 med täljstenbeklädnad och sockel, glasfront, svart 3510 HWAM 3510 är ett bra exempel på en braskamin med många olika designuttryck. Trots storleken är HWAM 3510 försedd med ett värmemagasin för lagring av värmen. MILJÖMÄRKT Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m 2 Verkningsgrad 78,1% Skorstensdrag, min. (rekommanderat) 12 Pa Vikt med raka sidor 93 kg Vikt med runda sidor 102 kg Vikt med runda sidor och täljstenstopplatta 115 kg Vikt med täljsten 150 kg Vikt, täljstenssockel 44 kg Vikt, täljstenar för värmelagring 68 kg Anslutning från golv, topp* 102,2 cm Anslutning från golv med täljstenssockel, topp 111,2 cm Varianter Rökutgång topp/rökutgång bak Förbränningsluftssystem Glasfront Stålfront Raka sidor sider, ståltopplatta, rökutgång topp/bak Runda sidor, gjutjärnstopplatta, rökutgång topp/bak Täljstensbeklädnad, rökutgång topp/bak Täljstenstopplatta, rökutgång topp/bak Täljstenssockel Täljstenar för värmelagring Färg: svart el. grå Funktioner HWAM automatic 21

21 124,3 85,4 47,4 125,8 85,4 50,3 16,3 47,4 37,1 8,0 54,0 37,1 8,0 1m HWAM 3520 med raka sidor, stålfront, svart HWAM 3520 med runda sidor, stålfront svart 22

22 126,8 85,4 50,3 135,8 16,3 16,3 85,4 50,3 54,0 37,1 8,0 54,0 37,1 8,0 9,0 1m HWAM 3520 med runda sidor, täljstenstopplatta, glasfront, svart HWAM 3520 med täljstensbeklädnad och sockel, glasfront, svart 3520 MILJÖMÄRKT Med sina perfekta proportioner och många varianter är HWAM 3520 en funktionell braskamin med förstklassiga praktiska detaljer. Bakom dess vackra yttre finns ett praktiskt förvaringsutrymme längst ner och ett värmemagasin högst upp som kan fyllas med värmelagrande täljstenar. Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m 2 Verkningsgrad 78,1% Skorstensdrag, min. (rekommanderat) 12 Pa Vikt med raka sidor 108 kg Vikt med runda sidor 114 kg Vikt med runda sidor och täljstenstopplatta 127 kg Vikt med täljstenbeklädnad 164 kg Vikt, täljstenssockel 44 kg Vikt, täljstenar för värmelagring 68 kg Anslutning från golv, topp 120,6 cm Anslutning från golv med täljstenssockel, topp 129,6 cm Varianter Rökutgång topp/rökutgång bak Förbränningsluftssystem Glasfront, topp och nedtill Stålfront, topp och nedtill Raka sidor sider, ståltopplatta, rökutgång topp/bak Runda sidor, gjutjärnstopplatta, rökutgång topp/bak Täljstensbeklädnad, rökutgång topp/bak Täljstenstopplatta, rökutgång topp/bak Täljstenssockel Täljstenar för värmelagring Färg: svart el. grå Funktioner HWAM automatic 23

23 85,4 143,8 85,4 47,4 50,3 16,3 142,3 47,4 37,1 8,0 54,0 37,1 8,0 1m HWAM 3530 med raka sidor, stålfront, svart HWAM 3530 med runda sidor, stålfront, grå 24

24 16,3 144,8 153,8 85,4 50,3 85,4 50,3 54,0 37,1 8,0 54,0 37,1 8,0 9,0 1m HWAM 3530 med runda sidor, täljstenstopplatta, glasfront, täljstenstopp, svart HWAM 3530 med täljstensbeklädnad och sockel, glasfront, svart 3530 MILJÖMÄRKT En imponerande pelare i rummet som vackert presenterar de lockande lågorna. HWAM 3530 har ett stort värmemagasin med plats för extra täljstenar så att värmelagringskapaciteten blir ännu större. Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m 2 Verkningsgrad 78,1% Skorstensdrag, min. (rekommanderat) 12 Pa Vikt med raka sidor 114 kg Vikt med runda sidor 124 kg Vikt med runda sidor och täljstenstopplatta 136 kg Vikt med täljstensbeklädnad 184 kg Vikt, täljstenssockel 44 kg Vikt, täljstenar för värmelagring 119 kg Anslutning från golv, topp 138,4 cm Anslutning från golv med täljstenssockel, topp 147,4 cm Varianter Rökutgång topp/rökutgång bak Förbränningsluftssystem Glasfront, topp och nedtill Stålfront, topp och nedtill Raka sidor, ståltopplatta, rökutgång topp/bak Runda sidor, gjutjärnstopplatta, rökutgång topp/bak Täljstensbeklädnad, rökutgång topp/bak Täljstenstopplatta, rökutgång topp/bak Täljstenssockel Täljstenar för värmelagring Färg: svart el. grå Funktioner HWAM automatic 25

25 26

26 3410 Ta in den vilda naturen i rummet med HWAM En vacker komposition av eld, sten, glas och järn. Design: Arkitekt Anders C. Fasterholdt 27

27 99,1 85,5 47,4 16,3 110,6 85,5 50,3 16,3 47,4 37,1 8,0 54,0 37,1 8,0 9,0 1m HWAM 3410, glaslucka nedtill, svart HWAM 3410 m. täljsten och sockel, glaslucka nedtill, svart 3410 MILJÖMÄRKT HWAM 3410 framstår som en vacker glaspelare i det klassiska hemmet. Den välvda hissluckan öppnas i en glidande rörelse och det smäckra handtaget gör det lätt att öppna och stänga glasluckan. Inuti ser HWAM automatic givetvis till att förbränningen är optimal och den förbättrade glasspolningen håller effektivt glasrutan ren. Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m 2 Verkningsgrad 78,1% Vikt 90 kg Vikt med täljstenstopplatta 142 kg Vikt, täljstenssockel 44 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv*, topp 95,0 cm Anslutning från golv med täljstenssockel, topp 104,0 cm * Utan vridbar sockel Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Glaslucka nedtill Stållucka nedtill Täljstensbeklädnad, rökutgång topp/bak Täljstenssockel Vridbar sockel Färg: svart el. grå Funktioner HWAM automatic 28

28 100,6 85,5 50,3 16,3 101,6 85,5 50,3 16,3 110,6 85,5 50,3 16,3 54,0 37,1 8,0 54,0 37,1 8,0 54,0 37,1 8,0 9,0 1m HWAM 3420, stållucka nedtill, svart HWAM 3420 med täljstsenstopplatta, stållucka nedtill, svart HWAM 3420 med täljstenssockel, glaslucka nedtill, svart 3420 MILJÖMÄRKT Den harmoniska HWAM 3420 med välvd front och runda sidor finns med topplatta antingen i rustikt gjutjärn eller tjock täljsten som för in naturen i hemmet. Braskaminen kan kompletteras med en täljstenssockel för att ge ett snyggt helthetsintryck. Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m 2 Verkningsgrad 78,1% Vikt 100 kg Vikt med täljstenstopplatta 112 kg Vikt, täljstenssockel 44 kg Skorstenstræk, min. (anbefalet) 12 Pa Anslutning från golv*, topp 95,0 cm Anslutning från golv med täljstenssockel, topp 104,0 cm * Utan vridbar sockel Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Glaslucka nedtill Stållucka nedtill Gjutjärnstopplatta, rökutgång topp/bak Täljstenstopplatta, rökutgång topp/bak Täljstenssockel Vridbar sockel Färg: svart el. grå Funktioner HWAM automatic 29

29 Tradition möter förnyelse. Den välkända och väl beprövade braskaminen från HWAM har fått nytt utseende: en elegant hisslucka i glas och under den en glas- eller stållucka som döljer asklådan. Design: Arkitekt Anders C. Fasterholdt 30

30 81,1 67,4 47,4 16,3 92,6 67,4 50,3 16,3 47,4 37,1 8,0 54,0 37,1 8,0 9,0 1m HWAM 3430, stållucka nedtill, svart HWAM 3430 m. täljsten och sockel, glaslucka nedtill, svart 3430 MILJÖMÄRKT En lägre version av den eleganta HWAM 3410 med massor av möjligheter och uttryck som du själv väljer. Häng HWAM 3430 på väggen eller förse den med täljsten på sidor, topp och botten så hålls värmen kvar länge efter att elden slocknat. Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m 2 Verkningsgrad 78,1% Vikt 76 kg Vikt m. täljsten 125 kg Vikt, täljstenssockel 44 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv med sockel, bak 101,7 cm Anslutning från golv*, topp 77,0 cm Anslutning från golv med täljstenbeklädnad och sockel, topp 86,0 cm Anslutning från golv med sockel, topp 111,8 cm *Braskaminens underkant och utan vridbar sockel Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Glaslucka nedtill Stållucka nedtill Täljstensbeklädnad, rökutgång topp/bak Täljstenssockel Sockel Sockel, valfri höjd (15 50 cm) Vridbar sockel Väggbeslag Färg: svart el. grå Funktioner HWAM automatic 31

31 82,6 67,4 50,3 16,3 83,6 67,4 50,3 16,3 92,6 67,4 50,3 8,0 16,3 54,0 37,1 8,0 54,0 37,1 8,0 54,0 37,1 9,0 1m HWAM 3440 medglaslucka nedtill, svart HWAM 3440 med täljstenstopplatta, glaslucka nedtill, svart HWAM 3440 med täljstenstopplatta och sockel, stållucka nedtill, svart 3440 MILJÖMÄRKT HWAM 3440 har runda stålsidor och topplatta i antingen gjutjärn eller täljsten. Häng den på väggen eller ställ den på en täljstenssockel för att understryka braskaminens uttryck. HWAM 3440 har hisslucka och antingen glas- eller stållucka nedtill. Självklart har den samma HWAM-detaljer och möjligheter som de andra modellerna i familjen. Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m 2 Verkningsgrad 78,1% Vikt 90 kg Vikt med täljstenstopplatta 102 kg Vikt, täljstenssockel 44 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv*, top 77,0 cm Anslutning från golv* med täljstenstopplatta, topp 77,0 cm Anslutning från golv med täljstenssockel, topp 86,0 cm Anslutning från golv med sockel, topp 111,8 cm *Braskaminens underkant och utan vridbar sockel Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Glaslucka nedtill Stållucka nedtill Gjutjärnstopplatta, rökutgång topp/bak Täljstenstopplatta, rökutgång topp/bak Täljstenssockel Sockel Sockel, valfri höjd (15 50 cm) Vridbar sockel Väggbeslag Färg: svart el. grå Features HWAM automatic 32

32 Förbränningsluftssystem Ingen eld utan syre. Så är det bara. Därför måste det finnas en konstant luftström till braskaminen for att du ska få ren och effektiv förbränning i din nya braskamin. Moderna hus ska vara både energieffektiva och miljövänliga och är följaktligen mycket täta. Visst är det förnuftigt, men det kan vara ett problem om braskaminen ska få tillräckligt mycket luft, vilket är viktigt för att elden ska ta sig ordentligt. Framförallt om det dessutom har installerats värmeåtervinning som cirkulerar luften mekaniskt i rummen i huset. Man kan givetvis öppna ett fönster, men vem har lust att göra det en kall vinterdag bara för att braskaminen ska få luft? Systemet kan installeras på många olika sätt. I hus med källare kan röret gå genom golvet och ut i det fria via källaren. Fast det lättaste är att dra röret genom ytterväggen som braskaminen är placerad vid. Om du ska bygga nytt eller renovera rekommenderar HWAM att du redan under den inledande fasen inkluderar ett rörsystem som säkrar tillförseln av luft utifrån till förbränningen i din nya braskamin. Ytterligare information om de olika möjligheterna får du självfallet hos din HWAM-återförsäljare. Självklart har HWAM tänkt på detta. Lösningen är ett förbränningsluftssystem som ser till att det är en konstant tillförsel av luft till braskaminen. Med HWAMs förbränningsluftssystem skapas det ett nästan helt slutet kretslopp. Luften som brasan behöver sugs in i braskaminen via röret som går ut i det fria genom ytterväggen. När brasan brinner fortsätter luftströmmen upp genom skorstenen och sluter därmed kretsloppet. Fördelen med detta är att braskaminen inte stjäl sin egen varmluft för att hålla brasan brinnande. På så vis slipper du spill av värme och får en braskamin som har högre energieffekt. Systemet består av en kassett som kapslar in braskaminens automatik och den rördragning till basinstallationen som krävs. 33

33 Prisvinnande form som utmanar konventionerna och ramar in brasans kontur i en vacker konisk form. Den välvda fronten drar till sig blickarna och släpper inte taget förrän den sista glöden har slocknat. Design: Strand + Hvass 34

34 46,4 38,2 46,4 38,2 98,2 83,1 74,2 59,1 24,0 12,3 63,6 45,9 35,3 30,4 5,2 59,2 45,9 6,4 1m HWAM 3320 med sockel, svart HWAM 3320, vägghängd, grå 3320 MILJÖMÄRKT Elegant och effektiv konvektionskamin med välvd front och patenterat askuttag, vars slutna system underlättar rengöringen. Med specialdesignad brännkammare och hisslucka. Braskaminen finns med och utan rökutgång upptill. Tekniska specifikationer Driftområde 3-8 kw Nominell effekt 5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 79,0% Vikt 95 kg Vikt med sockel 110 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv* vägghängd, topp 68,5 cm Anslutning från golv med sockel, topp 92,5 cm *Braskaminens underkant Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Väggbeslag Sockel Färg: svart el. grå Funktioner HWAM automatic HWAM Ash Clean System 35

35 O 2 CO 2 De oregerliga lågorna ramas in av en vacker, diskret form. Den välvda fronten med bredbildseffekt gör att brasan syns från alla vinklar i rummet och luckan öppnas elegant uppåt i en enda glidande rörelse. Design: Strand + Hvass H 2 O CO 2 36

36 39,7 39,7 107,6 24,0 64,6 36,4 5,2 79,5 19,8 83,3 64,6 47,1 55,2 6,7 1m HWAM 4410 m. sockel, grå HWAM 4410, vägghängd, svart 4410 Funktionell och snygg braskamin med patenterat askuttaag som underlättar rengöringen. Braskaminen är en äkta värmemöbel eftersom den kan hängas på väggen och finns utan rökutgång upptill. Tillsammans med hissluckan ger detta braskaminen ett mycket elegant uttryck. Den stora brännkammaren gör att du kan elda med vedträn på upp till 45 cm. Tekniska specifikationer Driftområde 3-9 kw Nominell effekt 6 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 81,6% Vikt 109 kg Vikt med sockel 125 kg Skorstensdrag, min. (rekommenderat) 12 Pa Anslutning från golv* vägghängd, topp 82,6 cm Anslutning från golv med sockel, topp 106,9 cm *Braskaminens underkant Varianter Rökutgång topp Rökutgång bak Förbränningsluftssystem Väggbeslag Sockel Färg: svart el. grå Funktioner HWAM automatic HWAM Ash Clean System 37

37 En markant inåtvälvd front som omfamnar åskådaren och inbjuder att ta plats runt brasan. Den framskjutna brännkammaren med lätt välvd glasruta med bredbildseffekt ger panoramisk insyn till elden. Enkel och harmonisk. Design: Designerna Henrik Sørig Thomsen och Tobias Jacobsen 38

38 42,0 107,8 91,8 18,6 65,0 53,6 46,3 1m HWAM Figaro, grå Figaro Vacker och iögonfallande konvektionsbraskamin med bred, sidohängd glaslucka med bredbildseffekt. Den stora brännkammaren gör att du kan elda med vedträn på upp till 45 cm. Med patenterad automatik och bra bränsleekonomi. Tekniska specifikationer Driftområde 3-9 kw Nominell effekt 6 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 81,6% Vikt 133 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv, topp 89,7 cm Varianter Rökutgång topp Förbränningsluftssystem Färg: svart el. grå Funktioner HWAM automatic 39

39 Omtanke om miljön Naturens kretslopp Du kan elda i en HWAM med gott samvete. Förbränning av ved är nämligen en koldioxidneutral process. Det innebär att det inte släpps ut ytterligare koldioxid till den globala cirkulationen. Den mängd koldioxid som redan finns i träet släpps bara ut igen precis som om det låg och förmultnade i skogen. Därför är en braskamin från HWAM skonsam mot miljön. Många års utveckling har gjort braskaminerna otroligt effektiva och i princip all energi i veden utnyttjas. Det är huvudsakligen vattenångor som släpps ut genom skorstenen, vilket påverkar miljön ytterst lite till skillnad från uppvärmning med olja, gas eller kol. Flera av HWAMs braskaminer är försedda med Svanenmärket, den nordiska miljömärkningen. Svanenmärket gör det enkelt att snabbt hitta miljövänliga produkter. För att få Svanenmärket måste braskaminen bland annat utnyttja veden mycket effektivt. Braskaminen måste uppfylla stränga krav på lokala utsläpp av hälsofarliga ämnen som koloxid och kolväten. HWAMs braskaminer genomgår ett antal omfattande provningar för att vi ska kunna fastställa hur de klarar sig i olika situationer och vid olika temperaturer och förbränningshastigheter. Det gör vi för att försäkra oss om att braskaminerna uppfyller våra stränga miljökrav i alla tänkbara och otänkbara situationer. Fast den största miljörisken uppstår om du eldar fel i din braskamin. Men det har vi också koll på. Det är nämligen väldigt enkelt att få optimal förbränning i en HWAM. Du behöver bara lägga in rätt mängd torr ved, så ser den patenterade automatiken till att lufttillförseln och förbränningen är optimal hela tiden. Enkelt och bekvämt och framförallt skonsamt för miljön. Det förpliktar trots allt när vi säger: HWAM Intelligent Heat. Du kan läsa mycket mer om miljögodkännanden på Vi strävar konstant efter att göra våra braskaminer ännu effektivare och miljövänligare. Det innebär exempelvis att våra braskaminer uppfyller de stränga norska miljökraven på minimering av skadliga partiklar och gaser som är bland de mest restriktiva kraven i Europa. Och att du med en braskamin från HWAM får en värmekälla med mycket hög verkningsgrad, vilket i sin tur innebär mer miljövänlig värme för pengarna. O ² CO ² H ² O CO ² 40

40 Elda! De flesta träslag är alldeles utmärkta som ved. Fast det är skillnad på de olika träslagens pris och brännvärde. Det viktigaste är emellertid att veden har en fukthalt på ca 20 % dvs. nästan helt torr (förvarats två vintrar) innan du eldar med den. På så vis får du ren för-bränning med klara lågor och du undviker sot i skorstenen och smuts från braskaminen. Bok Ek Björk Furu Hårt träslag som också kräver hög temperatur innan det börjar brinna. Belöningen är dock en skön värme och massor av stämningsfull glöd. Bok brinner länge och är därför perfekt på de långa, kalla vinterdagarna. Bok är idealisk ved. Hårt träslag som kräver hög temperatur innan det börjar brinna. Men när elden väl har tagit sig är det värt det hela. En skön värme sprids i rummet och följs av härlig glöd och ystert sprakande. Ek har lång brinn- och glödtid. Mjukt träslag som antänds lätt och värmer bra. Det brinner ljudlöst och utvecklar inte särskilt mycket rök eller glöd. I gengäld brinner det med vackra lågor och luktar helt underbart. Gäller även lind och kastanj. Björk är bäst vid tändning och återtändning. Mjukt träslag som är mycket lätt att få att brinna och därför bra att tända med. Furu brinner med fantastiska, lysande lågor och ger bara lite glöd. Gäller även gran. Furu är bra vid tändning, men brinner upp snabbt. 41

41 42

42 Monet En rundad och inbjudande design, vars kraftigt välvda front ger optimal insyn till lågorna. Det är helt enkelt en vacker skulptur och en otroligt funktionell braskamin i ett. Design: Arkitekt Anders C. Fasterholdt 43

43 112,5 97,7 44,1 16,2 112,5 97,7 44,1 16,2 54,8 43,6 7,1 54,8 43,6 7,1 1m HWAM Monet med täljsten, svart HWAM Monet med vedfack, svart 44

44 112,5 97,7 45,9 15,0 112,5 7,1 97,7 45,9 15,0 7,1 54,8 42,4 54,8 42,4 1m HWAM Monet, svart HWAM Monet med vedfack och täljstensbeklädnad, grå Monet Den välvda glasfront och den rymliga, nedsänkta brännkammaren är placerade i bekväm höjd som gör det lätt att både manövrera kaminen och tända brasan. Braskaminen är försedd med en praktisk asklåda, HWAMs glasspolning och mycket enkel manövrering. Tekniska specifikationer Driftområde 3-8 kw Nominell effekt 6 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 80,8% Vikt 150 kg Vikt med täljstensbeklädnad 248 kg Vikt med vedfack 147 kg Vikt med vedfack och täljstensbeklädnad 245 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv, topp 107,7 cm Varianter Rökutgång topp Rökutgång bak Låda Vedfack Förbränningsluftssystem Täljstensbeklädnad, rökutgång topp/bak Täljstenstopplatta, rökutgång topp/bak Färg: svart el. grå Funktioner HWAM automatic 45

45 139,0 124,2 44,1 139,0 44,1 7,1 7,1 16,2 16,2 124,2 54,8 43,6 54,8 43,6 1m HWAM Monet H, svart HWAM Monet H med vedfack och bakfackslucka, svart 46

46 139,0 124,2 45,9 139,0 124,2 7,1 45,9 7,1 15,0 54,8 42,4 54,8 42,4 1m HWAM Monet H med täljstensbeklädnad, grå HWAM Monet H med vedfack och täljstensbeklädnad, grå Monet H Storebror till HWAM Monet. Med bakfack och många funktionella detaljer: praktisk asklåda, HWAMs glasspolning och enkel manövrering. Tekniska specifikationer Driftområde 3-8 kw Nominell effekt 6 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 80,8% Vikt 180 kg Vikt med täljstensbeklädnad 295 kg Vikt med vedfack 177 kg Vikt med täljstensbeklädnad och vedfack 292 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv, topp 134,4 cm Varianter Rökutgång topp Rökutgång bak Låda Vedfack Friskluftssystem Täljstensbeklädnad, rökutgång topp/bak Täljstenstopplatta, rökutgång topp/bak Bakfackslucka Färg: svart el. grå Funktioner HWAM automatic TM 47

47 112,5 45,9 16,2 54,8 43,6 7,1 Givare 3/4 till AVTA-Ventil 22,0 17,3 26,0 20,2 Givare 1/2 till termostat Inlopp kylvatten 3/4 muff Inlopp 3/4 muff Utlopp 1 muff Utlopp kylvatten 3/4 muff 71,0 66,0 33,0 1m HWAM Monet med vattentank, svart 54,8 Monet med vattentank En vacker och funktionell braskamin som döljer en fantastisk hemlighet en inbyggd vattentank. I och med att vi försett den populära HWAM Monet med en vattentank har vi skapat ett komplement och i några fall ett alternativ till bostadens övriga värmesystem. Tekniska specifikationer Driftområde 4-10 kw Nominell effekt 8 kw Varav på vattensidan 3,6 kw Rökgång, topp Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 75,3% Vikt 150 kg Vikt med täljstensbeklädnad 248 kg Vikt med vedfack 147 kg Vikt med vedfack och täljstensbeklädnad 245 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv, topp 107,7 cm Varianter Rökutgång topp Låda Vedfack Friskluftssystem HWAM Rörsats Täljstensbeklädnad, rökutgång topp Täljstenstopplatta, rökutgång topp Färg: svart el. grå Funktioner HWAM automatic Vattentank Innehållet i vattentanken 12 liter Värmeyta i vattentanken 0,29 m² Provtryck 4,0 bar Muff ingångsöppning 3/4 Muff utgångsöppning 1 Minsta genomströmning i vattentank 300 L/t 48

48 Varmvatten Ungefär 45% av braskaminens värmeeffekt avges på vattensidan medan resten omvandlas till behaglig och effektiv värme via braskaminens konvektionssystem. HWAM Monet med vattentank och HWAM rörsats, totaluppvärmning installationsförslag (Braskaminen skall installeras i överensstämmelse med nationella och lokala föreskrifter) V Avlopp 2. AVTA-ventil, Danfoss 3. Övertrycksventil 2,5 bar 4. HWAM Monet med vattentank 5. Överhettningstermostat 6. Automatisk avluftare 7. Slutet expansionskärl 8. Varmvatten 9. Varmvattenberedare 10. Elvärmeenhet 11. Vatten in 12. Element 13. Fördelarrör 14. Differenstrycksregulator 15. Cirkulationspump 16. Golvvärme 17. Golvavlopp 18. Kallvatten in HWAM Monet med vattentank och HWAM rörsats ansluten till oljepanna installationsförslag (Braskaminen skall installeras i överensstämmelse med nationella och lokala föreskrifter) Avlopp 2. AVTA-ventil, Danfoss 3. Övertrycksventil 2,5 bar 4. HWAM Monet med vattentank 5. Överhettningstermostat 6. Automatisk avluftare 7. Slutet expansionskärl 8. Oljepanna 9. Cirkulationspump 10. Golvavlopp 11. Kallvatten in 12. Element 13. Golvvärme 13 Rörsats HWAM Monet med vattentank kan levereras med en HWAM Rörsats, en standardinstallationssats, som kan användas i de allra flesta installationer. HWAM Rörsats säkrar optimal funktion och optimalt utnyttjande av braskaminen. Dessutom är den försedd med ett inbyggt, dubbelt säkerhetssystem som skyddar mot överhettning och övertryck. En täckplåt döljer hela installationen Utlopp ¾ för kylvatten och övertryck. Går till avlopp 2. Utlopp ¾ från vattentank. Kopplas ihop med returledning från annan värmekälla. 3. Inlopp ¾ kylvatten. Vanligt kallvatten. 4. Inlopp ¾ till vattentank. Kopplas ihop med matarledning från annan värmekälla. 5. AVTA-ventil (A). Kan justeras från 50ºC till 90ºC. 6. Termometer 7. Övertrycksventil. Öppnar vid 2,5 bar. 8. Termostat. Öppnar tillförseln av kylvatten genom kylspiralen i tanken vid ca 95ºC. 9. Givare till termostat (kylvatten). Är monterad i en ½ givarficka (är fastskruvad i vattentanken). 10. Givare till AVTA-ventil. Är monterad direkt i vattentanken med en ¾ specialkoppling (levereras med ventilen). 11. Luftning. Automatisk luftning av systemet

49 HWAM Beethoven är en kompakt och funktionell braskamin med välvd front som ger bra insyn till lågorna. Den passar perfekt till och med i stora rum i nybyggda hus där det krävs en effektiv braskamin som sprider exakt den värme som behövs. Design: Arkitekt Anders C. Fasterholdt 50

50 7,1 99,0 85,5 15,2 119,0 15,2 102,9 52,5 7,1 44,2 36,5 55,6 36,9 1m HWAM Beethoven, svart HWAM Beethoven H med vedfack och täljstensbeklädnad, grå Beethoven/Beethoven H MILJÖMÄRKT En funktionell braskamin. Rund och charmig både hög och låg. Med vackert rundade kanter och mjuka former som skapar ett harmoniskt uttryck och sprider den sköna värmen i lagom stora doser Tekniska specifikationer Beethoven Beethoven H Driftområde 2-7 kw 2-7 kw Nominell effekt 4,5 kw 4,5 kw Rökgång Ø 150 mm Ø 150 mm Värmer upp (2,4 m takhöjd) m² m² Verkningsgrad 80,0% 80,0% Vikt 95 kg - Vikt med täljstensbeklädnad 161 kg 231 kg Vikt med vedfack 92 kg - Vikt med vedfack och täljstensbeklädnad 158 kg 228 kg Vikt, sockel 45 kg 45 kg Skorstensdrag, min. (rekommanderat) 12 Pa 12 Pa Anslutning från golv*, topp 95,5 cm 112,9 cm Anslutning från golv med täljstenssockel, bak 94,5 cm 111,9 cm Anslutning från golv med täljstenssockel, topp 104,5 cm 121,9 cm *Utan vridbar sockel Varianter Rökutgång topp Rökutgång bak Låda Vedfack Friskluftssystem Täljstensbeklädnad, rökutgång topp/bak Täljstenssockel Vridbar sockel Färg: Svart el. grå Funktioner HWAM automatic 51

51 52

52 Vivaldi Liten, men effektiv och funktionell braskamin som höjer mysfaktorn året runt. Den välvda luckan ger fri insyn till den stora brännkammaren och en större upplevelse än den kompakta formen ger sken av. Design: Arkitekt Anders C. Fasterholdt 53

53 21,3 34,3 84,2 64,7 19,1 55,6 99,0 78,2 49,5 40,8 49,5 40,8 1m HWAM Vivaldi med topplatta i täljsten, svart HWAM Vivaldi med sockel, grå Vivaldi MILJÖMÄRKT Det perfekta valet i sommarstugan och mindre rum. Dess kompakta och välskapade yttre döljer en effektiv konvektionskamin med patenterad automatik. HWAM Vivaldi kan placeras på golvet, direkt på väggen eller på den eleganta sockel som lyfter upp brasan i ögonhöjd. Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 80,0% Vikt 78 kg Vikt, täljstenstopplatta 23 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv*, topp 74,7 cm Anslutning från golv med sockel, topp 109,0 cm * Braskaminens underkant och utan vridbar sockel Varianter Rökutgång topp Rökutgång bak Friskluftssystem Täljstenstopplatta, rökutgång topp/bak Sockel Sockel, valfri höjd (15 50 cm) Väggbeslag Vridbar sockel Färg: Svart el. grå Funktioner HWAM automatic 54

54 55

55 En raffinerad och funktionell braskamin där det har lagts vikt vid detaljerna. Ellipsformen skapar panoramisk insyn till lågorna och ett otal placeringsmöjligheter. Design: Arkitekt Anders C. Fasterholdt 56

56 19,4 19,4 7,1 7,1 108,0 94,1 108,0 94,1 51,9 40,7 51,9 40,7 1m HWAM Ravel med vedfack och granittopplattor, svart HWAM Ravel med sandstenstopplattor, svart Ravel MILJÖMÄRKT Konvektionskamin med patenterad automatik och ellipsform som gör den lättplacerad i bostaden. De utbytbara stenarna tar naturen med sig in i hemmet och kan anpassas efter tillfälle och humör. Välj mellan granit, sandsten eller täljsten. Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 80,0% Vikt 111 kg Vikt med vedfack 108 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv*, topp 101,5 cm Funktioner HWAM automatic *Utan vridbar sockel Varianter Rökutgång topp Rökutgång bak Låda Vedfack Friskluftssystem Täljstenstopplatta, rökutgång topp/bak Granittopplatta, rökutgång topp Sandstenstopplatta, rökutgång topp/bak Vridbar sockel Färg: Svart el. grå 57

57 Väl genomtänkt och genomarbetad braskamin som utan problem kan stå var som helst i rummet. Det välvda glaset gör att du kan njuta av åsynen av elden ur nästan alla vinklar. Design: Arkitekt Anders C. Fasterholdt 58

58 7,1 7,1 19,1 19,1 99,0 85,5 105,0 85,5 49,5 40,8 49,5 40,8 1m HWAM Mozart med vedfack, svart HWAM Mozart med täljstenstopplatta, svart Mozart MILJÖMÄRKT En braskamin som döljer många praktiska detaljer bakom den klassiska utformningen. Förutom den patenterade automatiken bör vi nämna den praktiska asklådan och trevägsglasspolningen.. Tekniska specifikationer Driftområde 2-7 kw Nominell effekt 4,5 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 80,0% Vikt 88 kg Vikt med vedfack 85 kg Vikt, täljstenstopplatta 23 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv*, topp 95,5 cm *Utan vridbar sockel Varianter Rökutgång topp Rökutgång bak Låda Vedfack Friskluftssystem Täljstenstopplatta, rökutgång topp/bak Vridbar sockel Färg: Svart el. grå Funktioner HWAM automatic 59

59 Ren retro. Klassisk, nostalgisk braskamin och modern teknik i vacker förening. En äkta multifunktionskamin med många funktionella detaljer och tillvalsmöjligheter. Design: Arkitekt Anders C. Fasterholdt 60

60 59,6 60,0 12,0 72,1 37,8 81,6 60,0 12,0 60,0 40,0 60,0 22,0 40,0 1m HWAM Classic 4, svart HWAM Classic 4 med sockel och bakugn, svart Classic 4 Effektivt och flexibelt braskaminskoncept. Braskaminen kan byggas upp av olika moduler och passar perfekt i kök/allrummet eller sommarstugan eftersom den kan användas till både matlagning och bakning. Tekniska specifikationer Driftområde 3-8 kw Nominell effekt 8 kw Rökgång Ø 150 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 79,3% Vikt 108 kg Vikt med sockel 120 kg Vikt med bakugn 178 kg Vikt med sockel och bakugn 190 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv, topp 68,7 cm Anslutning från golv m. sockel, topp 90,7 cm Anslutning från golv m. bakugn, topp 108,5 cm Anslutning från golv m. sockel och bakugn, topp 130,5 cm Bagugn, H x B x D 22,5 x 46,6 x 23,7 cm Varianter Rökutgång topp Rökutgång bak Bakugn Sockel Färg: Svart el. grå Funktioner HWAM automatic 61

61 Braskamin med vackra proportioner, trots sin imponerande storlek och prestanda. En braskamin som generöst sprider sin sköna värme in i minsta vrå. Design: Arkitekt Anders C. Fasterholdt 62

62 120,0 106,3 13,5 125,0 106,3 13,5 64,0 50,2 50,2 64,0 1m HWAM Classic 7H, svart HWAM Classic 7H med täljstenstoplatta, svart Classic 7H Stor braskamin på mer än ett sätt. 120 cm hög och med en imponerande effekt som utan problem värmer upp mycket stora rum. Tekniska specifikationer Driftområde 8-14 kw Nominell effekt 11 kw Rökgång Ø 180 mm Värmer upp (2,4 m takhöjd) m² Verkningsgrad 79,3% Vikt 184 kg Vikt m. täljstenstopplatta 219 kg Skorstensdrag, min. (rekommanderat) 12 Pa Anslutning från golv, topp 116,6 cm Bakfack H x B x D 21,9 x 45,8 x 28,7 cm Varianter Rökutgång topp Rökutgång bak Täljstenstopplatta Bakfackslucka Färg: Svart el. grå Funktioner HWAM automatic 63

63 Avstånd till brännbart material 1 Bakom cm. min. 2 Sidan cm. min. 3 Möbleringsavstånd framför, cm. min. 4 Över brännbart golv cm. min. HWAM I 30/45 6/4/14 (1) 6 (2) HWAM I 30/55, I 30/65 4/4/14 (1) 4 (2) HWAM HWAM 3410, 3420, 3430, HWAM 3510, 3520, HWAM 3610, 3630, (3) HWAM HWAM Figaro HWAM Monet, Monet H HWAM Monet med vattentank HWAM Beethoven, Beethoven H HWAM Vivaldi HWAM Ravel HWAM Mozart HWAM Classic 4, Classic 7H (1) Isoleringstjocklek, bak/under/ovanför (2) Isoleringstjocklek (3) Gäller endast HWAM 3610 Avstånd till brännbart material, uppställning i hörn 1 Till brännbar vägg. cm. min. HWAM I 30/45, I 30/55, I 30/65 - HWAM HWAM 3410, 3420, 3430, HWAM 3510, 3520, HWAM 3610, 3630, HWAM HWAM 3410 HWAM 3430 HWAM 3510 HWAM 3520 HWAM HWAM 3420 HWAM 3440 HWAM 3510 HWAM 3520 HWAM HWAM HWAM Figaro 10 HWAM Monet, Monet H 15 HWAM Monet med vattentank 15 HWAM Beethoven, Beethoven H 15 HWAM Vivaldi 15 HWAM 3610 HWAM 3630 HWAM HWAM HWAM Figaro 45 1 HWAM Ravel 15 HWAM Mozart 15 HWAM Classic HWAM Classic 7H 15 Viktigt! Alla mått gällande hörnplacering är rekommenderade mått. Kontakta sotaren för exakta anvisningar. HWAM Classic HWAM Classic 7H HWAM Beethoven HWAM Beethoven H HWAM Vivaldi HWAM Mozart HWAM Ravel HWAM Monet HWAM Monet H HWAM Monet m. vattentank
