HÖG PRESTANDA. EN REVOLUTIONERANDE UPPVÄRMNING FÖR TRIVSEl Som VARAR länge PRESTANDA TRIVSEL EKONOMI EKOLOGI

Transkript

1 HÖG PRESTANDA n y t e k n o l o g i EN REVOLUTIONERANDE UPPVÄRMNING FÖR TRIVSEl Som VARAR länge w w w. s u p r a. f r PRESTANDA TRIVSEL EKONOMI EKOLOGI

2 SUPRA är experter på bekväm uppvärmning i Europa, och konstruerar och tillverkar sedan 135 år tillbaka insatser, braskaminer och öppna spisar. Innovation och miljöskydd har alltid stått i centrum för SUPRA SA. SUPRA inbjuder dig att upptäcka en helt ny dimension av trivsel och välbefinnande med sin nya teknik APS (Activ Power System). n y t e k n o l o g i den nya TEKNIKen APS (activ power system) FÖR EN ÖKAD trivsel OCH EN BÄTTRE MILJÖ Med utgångspunkt från dagens situation i fråga om energi och miljö, har SUPRA utvecklat morgondagens produkter som uppfyller rekommendationerna från den franska miljösatsningen Grenelle de l environnement, kraven enligt den franska standarden för lågenergihus (BBC - Bâtiments Basse Consommation), samt kraven i de normer som omfattar hela europeiska gemenskapen för Dessa insatser och braskaminer har utrustats med APS-tekniken (Activ Power System). De uppfyller de franska kvalifikationskriterierna med förkortningen «HP3E», vilket innebär att de är produkter som har hög energiprestanda, är ekonomiska och miljöbetingade: - en ökad värmekomfort - färre användningssvårigheter - mer ekonomiska - minskad vedförvaring - mer ekologiska - mindre underhåll Genom att välja någon av produkterna med APS-teknik, väljer man en investering som förenar trivsel, ekonomi, teknik och ekologi. ETT SNABBT KONSTATERANDE Vardagsrummen i våra bostäder tenderar att bli mindre, och bostädernas isolering blir allt effektivare. Styrkan hos de värmekällor som behövs för att försäkra en behaglig uppvärmning av våra vardagsrum är på tillbakagång och förutsätter ett utbud av anpassade produkter. En ordentlig förbränning av trä, som är ofarlig och ekonomisk, uppnås när en produkt fungerar vid en nominell kraft. Det är vid detta värde som verkningsgraden är som mest effektiv.

3 APS-INSATSER EGENSKAPER Framsida i svart glaskeramik med serigrafi Optimerat kraftintervall Asklåda som kan öppnas under funktion Kamin HP3E APS-teknik (Activ Power System) Anslutning till luftintag utifrån Sidolucka Uppfyller kraven i EN 13Z No FSPS-WA-1866-EN Styrka: 5 kw Verkningsgrad: 85 % Koloxidutsläpp: 0,09 % Brinntid: 10 timmar Rördiameter: 150 mm Partikelutsläpp 33 mg/nm3 Rökutsläpp: 150 mm Vedlängd: 33 cm Varmluftspridning möjlig «Flamme verte»-märkt FÖRDELAR Utmärkt verkningsgrad Kompakt Kan byggas in för en mer minimalistisk design TARAnIS 16/9 D Bredd: 102 cm Framsida av glas, 16:9-format Helglaslucka Mått: 102 x 45 x 130 cm Vikt: 172 kg TARAnIS 76 D Bredd: 76 cm Levereras med ram för slutbehandling Helglaslucka Mått: 76 x 45 x 130 cm Vikt: 170 kg TARAnIS 67 D Bredd: 67 cm Levereras med ram för slutbehandling Helglaslucka Mått: 67 x 45 x 130 cm Vikt: 160 kg

4 APS-BRASKAMINER EGENSKAPER Framsida i svart glaskeramik med serigrafi Optimerat kraftintervall Asklåda som kan öppnas under funktion Kamin HP 3 E APS-teknik (Activ Power System) Anslutning till luftintag utifrån Varianterna Turbo - Ametis D Turbo och Thoris D Turbo: Med varmluft under veden Styrka: 5 kw Verkningsgrad: 85 % Koloxidutsläpp: 0,09 % Brinntid: 10 timmar Rördiameter: 150 mm Partikelutsläpp 33 mg/nm3 Rökutsläpp: 150 mm Vedlängd: 33 cm Mått THORIS D: 102 x 45 x 132 cm Mått AMETIS D: 72 x 45 x 132 cm Vikt THORIS D: 218 kg (THORIS D Turbo: 223 kg) Vikt AMETIS D: 194 kg (AMETIS D Turbo: 199 kg) «Flamme verte»-märkt THoRIS D TURBo AmETIS D

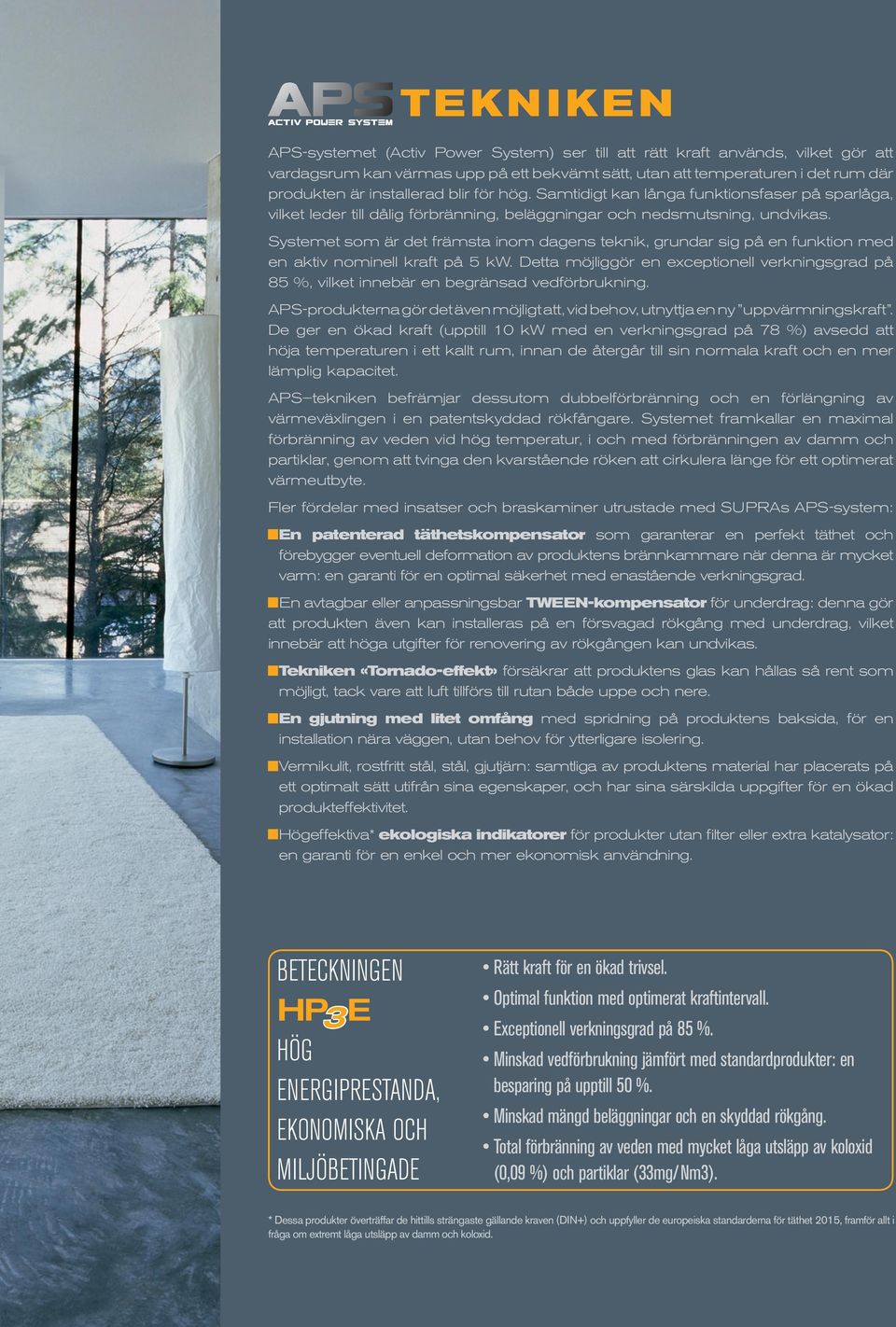

5 TEKNIKEN APS-systemet (Activ Power System) ser till att rätt kraft används, vilket gör att vardagsrum kan värmas upp på ett bekvämt sätt, utan att temperaturen i det rum där produkten är installerad blir för hög. Samtidigt kan långa funktionsfaser på sparlåga, vilket leder till dålig förbränning, beläggningar och nedsmutsning, undvikas. Systemet som är det främsta inom dagens teknik, grundar sig på en funktion med en aktiv nominell kraft på 5 kw. Detta möjliggör en exceptionell verkningsgrad på 85 %, vilket innebär en begränsad vedförbrukning. APS-produkterna gör det även möjligt att, vid behov, utnyttja en ny uppvärmningskraft. De ger en ökad kraft (upptill 10 kw med en verkningsgrad på 78 %) avsedd att höja temperaturen i ett kallt rum, innan de återgår till sin normala kraft och en mer lämplig kapacitet. APS tekniken befrämjar dessutom dubbelförbränning och en förlängning av värmeväxlingen i en patentskyddad rökfångare. Systemet framkallar en maximal förbränning av veden vid hög temperatur, i och med förbränningen av damm och partiklar, genom att tvinga den kvarstående röken att cirkulera länge för ett optimerat värmeutbyte. Fler fördelar med insatser och braskaminer utrustade med SUPRAs APS-system: En patenterad täthetskompensator som garanterar en perfekt täthet och förebygger eventuell deformation av produktens brännkammare när denna är mycket varm: en garanti för en optimal säkerhet med enastående verkningsgrad. En avtagbar eller anpassningsbar TWEEN-kompensator för underdrag: denna gör att produkten även kan installeras på en försvagad rökgång med underdrag, vilket innebär att höga utgifter för renovering av rökgången kan undvikas. Tekniken «Tornado-effekt» försäkrar att produktens glas kan hållas så rent som möjligt, tack vare att luft tillförs till rutan både uppe och nere. En gjutning med litet omfång med spridning på produktens baksida, för en installation nära väggen, utan behov för ytterligare isolering. Vermikulit, rostfritt stål, stål, gjutjärn: samtliga av produktens material har placerats på ett optimalt sätt utifrån sina egenskaper, och har sina särskilda uppgifter för en ökad produkteffektivitet. Högeffektiva* ekologiska indikatorer för produkter utan filter eller extra katalysator: en garanti för en enkel och mer ekonomisk användning. BETECKNINGEN HP3E HÖG ENERGIPRESTANDA, EKONOMISKA OCH MILJÖBETINGADE Rätt kraft för en ökad trivsel. Optimal funktion med optimerat kraftintervall. Exceptionell verkningsgrad på 85 %. Minskad vedförbrukning jämfört med standardprodukter: en besparing på upptill 50 %. Minskad mängd beläggningar och en skyddad rökgång. Total förbränning av veden med mycket låga utsläpp av koloxid (0,09 %) och partiklar (33mg/Nm3). * Dessa produkter överträffar de hittills strängaste gällande kraven (DIN+) och uppfyller de europeiska standarderna för täthet 2015, framför allt i fråga om extremt låga utsläpp av damm och koloxid.

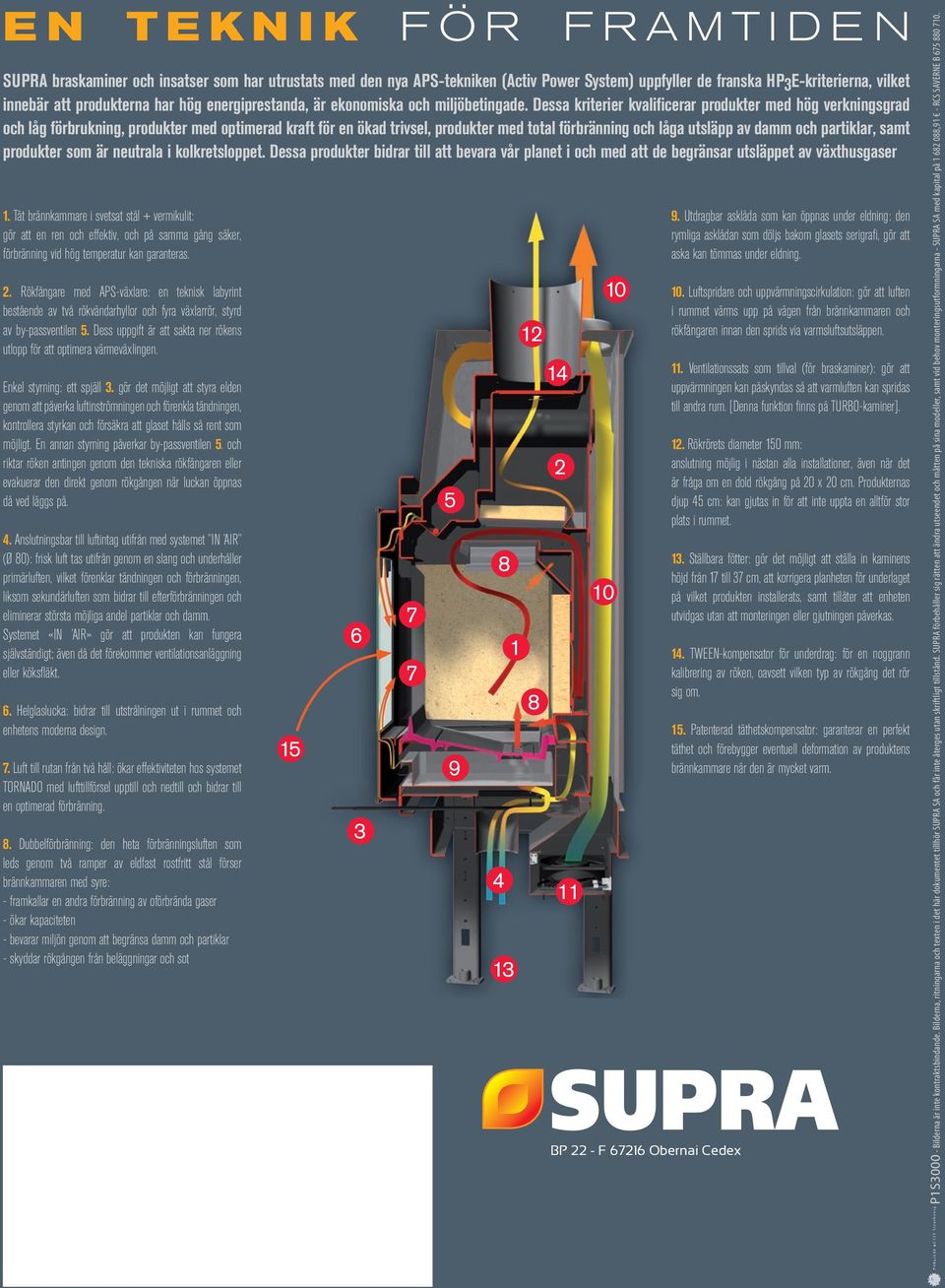

6 EN TEKNIK FÖR FRAmTIDEn SUPRA braskaminer och insatser som har utrustats med den nya APS-tekniken (Activ Power System) uppfyller de franska HP3E-kriterierna, vilket innebär att produkterna har hög energiprestanda, är ekonomiska och miljöbetingade. Dessa kriterier kvalifi cerar produkter med hög verkningsgrad och låg förbrukning, produkter med optimerad kraft för en ökad trivsel, produkter med total förbränning och låga utsläpp av damm och partiklar, samt produkter som är neutrala i kolkretsloppet. Dessa produkter bidrar till att bevara vår planet i och med att de begränsar utsläppet av växthusgaser 1. Tät brännkammare i svetsat stål + vermikulit: gör att en ren och effektiv, och på samma gång säker, förbränning vid hög temperatur kan garanteras. 2. Rökfångare med APS-växlare: en teknisk labyrint bestående av två rökvändarhyllor och fyra växlarrör, styrd av by-passventilen 5. Dess uppgift är att sakta ner rökens utlopp för att optimera värmeväxlingen. Enkel styrning: ett spjäll 3. gör det möjligt att styra elden genom att påverka luftinströmningen och förenkla tändningen, kontrollera styrkan och försäkra att glaset hålls så rent som möjligt. En annan styrning påverkar by-passventilen 5. och riktar röken antingen genom den tekniska rökfångaren eller evakuerar den direkt genom rökgången när luckan öppnas då ved läggs på. 4. Anslutningsbar till luftintag utifrån med systemet IN AIR (Ø 80): frisk luft tas utifrån genom en slang och underhåller primärluften, vilket förenklar tändningen och förbränningen, liksom sekundärluften som bidrar till efterförbränningen och eliminerar största möjliga andel partiklar och damm. Systemet «IN AIR» gör att produkten kan fungera självständigt; även då det förekommer ventilationsanläggning eller köksfl äkt. 6. Helglaslucka: bidrar till utstrålningen ut i rummet och enhetens moderna design. 7. Luft till rutan från två håll: ökar effektiviteten hos systemet TORNADO med lufttillförsel upptill och nedtill och bidrar till en optimerad förbränning. 8. Dubbelförbränning: den heta förbränningsluften som leds genom två ramper av eldfast rostfritt stål förser brännkammaren med syre: - framkallar en andra förbränning av oförbrända gaser - ökar kapaciteten - bevarar miljön genom att begränsa damm och partiklar - skyddar rökgången från beläggningar och sot BP 22 - F Obernai Cedex 9. Utdragbar asklåda som kan öppnas under eldning: den rymliga asklådan som döljs bakom glasets serigrafi, gör att aska kan tömmas under eldning. 10. Luftspridare och uppvärmningscirkulation: gör att luften i rummet värms upp på vägen från brännkammaren och rökfångaren innan den sprids via varmsluftsutsläppen. 11. Ventilationssats som tillval (för braskaminer): gör att uppvärmningen kan påskyndas så att varmluften kan spridas till andra rum. [Denna funktion fi nns på TURBO-kaminer]. 12. Rökrörets diameter 150 mm: anslutning möjlig i nästan alla installationer, även när det är fråga om en dold rökgång på 20 x 20 cm. Produkternas djup 45 cm: kan gjutas in för att inte uppta en alltför stor plats i rummet. 13. Ställbara fötter: gör det möjligt att ställa in kaminens höjd från 17 till 37 cm, att korrigera planheten för underlaget på vilket produkten installerats, samt tillåter att enheten utvidgas utan att monteringen eller gjutningen påverkas. 14. TWEEN-kompensator för underdrag: för en noggrann kalibrering av röken, oavsett vilken typ av rökgång det rör sig om. 15. Patenterad täthetskompensator: garanterar en perfekt täthet och förebygger eventuell deformation av produktens brännkammare när den är mycket varm. P1S Bilderna är inte kontraktsbindande. Bilderna, ritningarna och texten i det här dokumentet tillhör SUPRA SA och får inte återges utan skriftligt tillstånd. SUPRA förbehåller sig rätten att ändra utseendet och måtten på sina modeller, samt vid behov monteringsutformningarna - SUPRA SA med kapital på ,91 - RCS SAVERNE B
