1 Nätpaneler Ekonomiskt stängselsystem för många användningsområden, vilket särskilt utmärker sig för enkel och följaktligen rationell ändlös montering Nylofor F Systemfördelar Utomordentligt nyttokostnadsförhållande Mycket lång livstid genom krävande beläggningsteknologi: förzinkning, grundning och Betafence pulverbeläggning. Ändlös montering, dvs. variabelt stolpavstånd Rationell, ekonomisk montering Okomplicerad, snabb och hållfast fästteknik med hakskruvar och låsmuttrar av rostfritt stål Rationell ändlös montering med panelförband eller traditionell montering från stolpe till stolpe Enkel höjdgradering på ojämn mark eller montering längs markytan Flexibla hörnlösningar för särskilda tomtformer (specialhörnförband krävs) Komplett leveransprogram Enkla och dubbla slaggrindar Skjutgrindar Robusta Användningsområden Villa och trädgard, parker, skolor, sportanläggningar, offentliga byggnader, Industrier Hög säkerhetsnivå Stabilt nätpanelutförande och fästning Slät nätpanelfront som klätterskydd Speciallåsmutter som demonteringsskydd Särskilda säkerhetsutföranden t.ex. med utläggare, spetsöverbyggnader eller mindre maskstorlek kan levereras

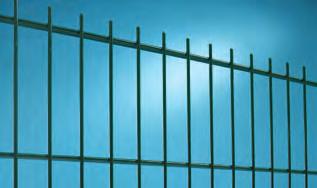

2 Nätpanel Lodräta rundstavar och vågräta plattstavprofiler som är punktsvetsade till hållfasta stålpaneler. Korrosionsskydd Nätpaneler och stolpar levereras varmförzinkade vilket garanterar lång livstid och förses därefter med en högvärdig Betafence pulverbeläggning. Därvid görs i anslutning till förzinkningen en mekanisk förbehandling för optimal yta. Grundning med epoxipulver garanterar bättre häftförmåga och optimal livslängd för beläggningen. Betafence pulverveläggning med polysester ger optimalt väderleksskydd. Panel - Stångjärn lodrätt: ø mm - Plattjärn vågrätt: 1 x mm - Panellängd: 00 mm - Maskstorlek: 0/00 mm - Panelhöjd: 80 0 mm Stolpar - Typ 1: Den rektangulära stolpen har förberedda monteringshål. Passande - kåpor av hård PVC och fästmaterial medföljer. - Typ D: - med heltäckande U-profillist av högvärdigt stål. - ekonomiskt alternativ med klämstycken. - De rektangulära stolparna är försedda med en integrerad monteringshjälp. - Detta möjliggör ett snabbt och rationellt arbetssätt. (Stolpkåpor av hård PVC.) Ytor - varmförzinkade - Betafence pulverbeläggning i RAL 00 (grön), RAL 700 (grå), RAL 9010 (vit) - eller RAL 701 (antracit) - Andra färger enligt RAL på förfrågan LEVERANSPROGRAM NYLOFOR F Stolpe typ 1 djup/bredd/godstjocklek x längd Panelhöjd Fästen per stolpe Antal skarvbleck (option) Maskstorlek / F x / F x / F x / F x / F x / F x / F x / F x / F x / F x Nätpaneler Gittermatten Paneltyp

3 Stolpe Stolpe typ 1 Stolpe fär alla stängselsystem i ändlös montering, för kombination med paneler av Nylofor F- och Nylofor D. Flexibelt stolpavstånd ger enkel och ekononisk montering. Systemfördelar Svetsad rektangulär stolpe Profil: 0 x 0 x mm Täckkåpa av hård PVC med förborrade hål för hakskruvar M8 med låsmutter som kan beställas som tillbehör Tillbehör - Hakskruv M8x90 mm med stöldsäkra låsmuttrar - Vinklar (ensidiga eller i Y-form) - Fotplattor (separata eller fastsvetsade) Ytor Varmförzinkade eller pulverbelagda i RAL 00 (grön), RAL 700 (grå), RAL 9010 (vit) eller RAL 701 (antracit). Andra färger enligt RAL på förfrågan Vid ingjutningen av stolparna i betong måste det ses till att inget vatten kan bli kvar i stoplarna. Om grunden är ogenomsläpplig för vatten bör avloppsborrning genomföras på byggplatsen. LEVERANSPROGRAM STOLPE TYP 1 Användningsområden Stolpe I kombination med Nylofor F och Nylofor D Panelhöjd Stolpprofil Stolplängd Fästen per stolpe

4 Stolpe Stolpe typ D Universalstolpe för Nylofor F och Nylofor D paneler. Två alternativ: - med klämstycke - med heltäckande U-list Systemfördelar Svetsad rektangulär stolpe Profil: 0 x 0 mm Väggtjocklek: 1, mm Nithylsor, enkla i M Täckkåpa i hård PVC Korrosionsschutz Korrosionsskydd Nät och stolpar levereras valfritt förzinkade i enlighet med DIN EN ISO 11 vilket garanterar lång livstid eller förses dessutom med en högvärdig Betafence pulverbeläggning. Därvid görs i anslutning till förzinkningen en mekanisk förbehandling för att åstadkomma en optimal yta. Grundning med epoxipulver garanterar bättre häftförmåga och optimal livslängd för beläggningen. Betafence pulverveläggning med polyester ger optimalt väderleksskydd. Tillbehör - Fästklamrar av metall - U-täcklist av metall - Vinklar - Fotplattor (separata eller fastsvetsade) - Insexskruvar av rostfrittstål M Ytor - varmförzinkad - Betafence pulverveläggning i RAL 00 (grön), RAL 700 (grå), RAL 9010 (vit) eller RAL 701 (antracit) - Andra färger enligt RAL på förfrågan Vid ingjutningen av stolparna i betong måste det ses till att inget vatten kan bli kvar i stoplarna. Om grunden är ogenomsläpplig för vatten bör avloppsborrning genomföras på byggplatsen.. LEVERANSPROGRAM STOLPE TYP D Panelhöjd Stolpprofil Stolplängd Fästen per stolpe 0 0/0/1, /0/1, /0/1, /0/1, /0/1, /0/1, Användningsområden för Nylofor F och D

5 sanvisningar för stolpar typ D Stolpuppsättning Stolpavstånd: 0 mm (stolpmitt/stolpmitt) Nedsättningsdjup i marken: nedersta gängniten 0 mm över markytan = panelavstånd från markytan 0 mm Vid ingjutningen av stolparna i betong måste det ses till att inget vatten kan bli kvar i stoplarna. Om grunden är ogenomsläpplig för vatten bör avloppsborrning genomföras på byggplatsen. Fastsättning av nätpaneler (utan avtrappning) 1. Placera varannnan nätpanel på stolpens monteringshjälp. Fäst klämprofilen på stolpen med skruvar Nätpanelfastsättning vid avtrappning a) med U-täcklist 1. Placera en nätpanel på stolpens monteringshjälp. Håll nästa nätpanel på önskad höjd på stolpen och fäst den med en klämprofil på stolpen. b) med klämstycke 1. Placera en nätpanel på stolpens monteringshjälp. Förse panelen för höjdskillnaden vid sista ändutskjutningen med det lilla distansal uminiumröret ø 8 mm. Detta rör måste skäras till efter höjdskillanden. Håll nätpanelerna på önskad höjd och förse dessutom varje krampa (utom den översta) med en platsklämma). Skruva fast nätpanelen vid stolpen med klämstycket Nätpanelfästning vid 90 hörnbildning med hörnstolpe 1. Placera en nätpanel på den första stolpsidans monteringshjälp. Fäst denna panel med klämprofil och skruvar. Placera den andra panelen på den angränsamde stolpsidan. Fäst panelen med klämprofil och skruvar Nätpanelfästning vid varierande hörnbildningar utan hörnstolpe 1. Stolpen måste befinna sig omkring 00 mm från hörnspetsen. Nätpanelen måste föras förbi den sista stolpen i riktning mot hörnet. Fäst båda nätpanelerna med skruvar på stolparna. Fäst panelerna vid varandra vid spetsen med hörnförband (antal hörnförband = antal skruvar per stolpe GT! VIKTI Efter avskärning måste snittytor förses med ett lämpligt korrosionsskydd Ta vid monteringen hänsyn till gällande lagar och förordningar För att i möjligatse mån undvika olycksfallsrisker rekommenderar vi i princip att panelerna vid en stängselhöjd på upp till två meter monteras med jämn överkant (montering med de överskjutande rundstavarna nedåt). Detta gäller särskilt för stängsel vid lekplatser, förskolor och skolor.

6 sanvisningar Stolpe typ 1 I början av stängslet skall stolpavståndet uppgå till omkring 00 mm. Därigenom uppstår en överlappning av panelerna, och stålpanelerna sammanfogas hållbart med panelförband. I fortsättningen skall stolpavståndet uppgå till omkring 00 mm (mätt från stolpmitt till stolpmitt) men får i viss mån avvika från detta. Panelerna överskjuts på ena sidan av de lodräta rundstavarna med 0 mm. Genom att helt enkelt vända på panelerna kan du välja mellan jämn överkant eller överskjutande rundstavar. Vid ingjutningen av stolparna i betong måste det ses till att inget vatten kan bli kvar i stoplarna. Om grunden är ogenomsläpplig för vattenogen bör avloppsborrning genomföras på byggplatsen. Beakta gällande lagar och förordningar vid monteringen. För att i möjligaste mån undvika olycksfallsrisker rekommenderar vi i princip att panelerna med stängselhöjd upp till två meter monteras med jämn överkant (montering med de överskjutande rundstavarna nedåt). Detta gäller särskilt för stängsel vid lekplatser, förskolor och skolor. Infästning med hakskruvar Alla stolpar är försedda med förborrade hål för hakskruvarna och följaktligen monteringsfärdiga. Brytmuttrarna hindrar effektivt demontering av panelerna. Ändlös montering Med panelförbanden för ändlös montering får man ett starkt och hållbart förband mellan nätpanelerna. Som arbetshjälp för snabb och behändig montering av klämmorna används proffessionella montagetänger. Hörnlösningar För plattstålpaneler behövs inga särskilda hörnstolpar. Stålpanelerna sammanfogas fast och säkert med hörnförband. Den sista stolpen före hörnet bör placeras omkring mm från hörnet, så att en motsvarande panelöverlappning uppstår. Efter kapning måste snittytor förses med ett lämpligt korrosionsskydd! T G I VIKT Ta vid monteringen hänsyn till gällande lagar och förordningar För att i möjligatse mån undvika olycksfallsrisker rekommenderar vi i princip att panelerna vid em stängselhöjd på upp till två meter monteras med jämn överkant (montering med de överskjutande rundstavarna nedåt). Detta gäller särskilt för stängsel vid lekplatser, förskolor och skolor.
