1 Ultimat sittkomfort Sittdynor och positioneringssystem till rullstolar P r o d u k t i n f o r m a t i o n

2 2

3 Seating Systems Introduktion Rullstolsbundna människor löper en ökad risk för trycksår. Det finns många faktorer som kan leda till att det uppstår trycksår: Högt tryck på begränsat område Ökade skjuvningskrafter Olämplig sittposition Olämpligt hudklimat Otto Bock har föresatt sig att effektivt motverka dessa risker med hjälp av innovativa sittdynesystem. Ett flertal olika konstruktionsprinciper används till att tillfredsställa olika krav. Speciellt intressant i detta sammanhang är Floam, ett material som är mycket lätt och anpassningsbart jämfört med konventionella gelmaterial. Floammaterialet minskar effektivt tryckbelastningen genom att skapa största möjliga kontaktyta mellan sittdynan och kroppen. Det utövar inga återställningskrafter och erbjuder en stabilare sittposition genom optimal positionering av bäckenet. Dessa skumsittdynor, som har utvecklats i samarbete med materialexperterna hos Otto Bock, är högteknologiska produkter tack vare designen och de material som använts. Dessa sittdynor kompletteras med en stabil upphängd sits och ett fast ryggstödssystem. Otto Bock erbjuder en stor mängd inställnings- och kombinationsmöjligheter. Tack vare dessa förbättras den rullstolsbundnes sittposition, vilket minskar risken för trycksår. Otto Bocks sortiment av sittdynor består inte bara av en serie sittdynor till rullstolar, det är ett komplett modulsystem för individuell och optimerad anpassning av rullstolar. Floam sittdynor 4 Basic Line sittdynor 12 Ryggstödssystem 20 The Adjustable Seat 28 3

4 4

5 Floam Seat Cushion Line Floam sittdynor Floam rullstolssittdynor finns i tre olika versioner: Tack vare de olika strukturerna erbjuder Z-Flo, Advantage och Cloud brukarna individuella lösningar till deras respektive behov 5

6 Floam Seat Cushion Line Structure Design Sittdynans profil Floam det lätta alternativet A Ett nytt material Floam har utvecklats med syfte att minska risken för trycksår. Det är flytande som en vätska (i form av gel) och är ändå lätt som skum. Floam väger endast cirka en tredjedel av konventionella gelmaterial. Resultatet är en betydligt lättare dyna. Den flytande polymergelen har avgörande fördelar: Floam ger en riktad minskning av tryckbelastningen genom att omfördela kroppsvikten över en stor yta. Floam utövar ingen återställningskraft och minskar därmed de skjuvningskrafter och den friktion som kan uppstå om man rör sig medan man sitter. Samtidigt avlastas utsatta delar av kroppen. Floam förbättrar sittstabiliteten eftersom det ständig anpassar sig till de individuella kroppskonturerna och sedan behåller formen De individuella komponenterna med exemplet Cloud sittdynans profil Med ett gelpack som består av ett flertal celler utgör Cloud ett effektivt alternativ till geldynor med endast en kammare. Dynan kan anpassas optimalt till en den enskilda brukaren genom att helt enkelt byta ut enstaka celler. På grund av den begränsade expansionsmöjlighet som cellstrukturen medför, förhindrar den effektivt nersittning till underredesmaterialet med de negativa konsekvenser som det innebär Laterala ramceller Dessa celler befinner sig längs sidan och i bakkanten. De bidrar till att rikta brukarens tyngd mot de centrala cellraderna. De blå cellerna Eftersom dessa celler innehåller minst fyllning kan sittbensknölen sjunka ner i dynan mer än resten av sätet, utan att sittbensknölen kommer i kontakt med basmaterialet. På så sätt undviks förhöjt tryck i dessa högriskområden. De svarta cellerna Dessa celler innehåller en måttlig mängd fyllning och används för att skapa en fast och ändå komfortabel stödyta. Dessa celler bär upp huvuddelen av brukarens tyngd 6

7 Floam Seat Cushion Line Struktur Design De röda cellerna Dessa celler innehåller den största fyllningsmängden. De minskar abduktionen och ökar kontaktytan mellan dynan och kroppen. Otto Bock Floam-celler är nyckeln till perfekt passform. Olika celler sammanbinds med Lycra -nätverket och bildar en extremt stabil sitskontur. Lycra är ett varumärke av DuPont. Tryckbelastning Hög Moderat Låg Tryckdiagram som visar en normal sittposition hos en 38-årig paraplegiker med signifikant atrofi och skolios. Tryckbelastning Hög Moderat Låg Tryckdiagram som visar samma patient på en Cloud-dyna som har anpassats till patientens behov. 7

8 Floam Seat Cushions Z-Flo Floam sittdynor Z-Flo den universella Z-Flo är en tryckavlastande komfortdyna som är bekvämare än en konventionell skumdyna. Den består av ett överdrag av polyuretan/stretchnylon som är fyllt med Floam. Specialsydda sektioner gör det möjligt för Floammaterialet att röra sig i dynan och ge effektiv avlastning eller stöd i högriskområden. Specialfunktion: En luftkanal i skumbasen. Genom att luften i kanalen kan fördelas får sittdynan en perfekt passform. Tack vare den låga vikten och användarvänlig design har denna sittdyna en mängd användningsområden. 8

9 Floam Seat Cushions Advantage Advantage den aktiva dynan Advantage kombinerar fördelarna med Floam -celler och låg vikt och lämpar sig särskilt väl för aktiva rullstolsanvändare. Ett formgjutet skumunderrede med ökad abduktion används för lågriskområdena. Floam-cellerna ger effektiv tryckavlastning i högriskområdena. Genom att byta ut vissa celler går det att anpassa sittdynan efter individuella behov där det behövs mest. Advantage har ett vattenavstötande överdrag. 9

10 Floam Seat Cushions Cloud Cloud - för individualitet Cloud har konstruerats för brukare som behöver maximala positioneringsmöjligheter och maximal tryckavlastning. Sittytan är uppdelad i 14 celler som är anatomiskt fördelade på ett skumunderrede. Detta skapar bästa möjliga kontaktyta och minskar trycket effektivt. De laterala Floam -cellerna ger ytterligare stöd. Genom att enkelt byta ut Floam cellerna, kan Cloud när som helst anpassas efter brukarens individuella behov. Cloud har ett vattenavstötande överdrag. Det inre höljet (cellpaketet) kan anpassas individuellt med de olika Floamcellerna. 10

11 11 Floam Seat Cushions Cell Pack

12 Basic Line 12

13 Basic Line Basic Line sittdynor Sammansättningen hos en högklassig skumsittdyna är långt mer komplicerad än hos en standarddyna. Med en kombination av olika material skapas högteknologiska produkter som skyddar effektivt mot trycksår och ger ett gott sittklimat. De olika dynornas speciella egenskaper utnyttjas beroende på patientens krav. 13

14 Basic Line CubicFoam CubicFoam Ett stort antal separata kuber kombineras i en speciell kubstruktur. Denna struktur ger optimal tryckfördelning då tyngden fördelas över många små områden. Övriga fördelar: CubicFoam främjar luftcirkulationen. Eftersom de enskilda kuberna är rörliga gentemot varandra minskas skjuvkraften effektivt. Avlastning med kubstruktur 14

15 Basic Line CombiFoam CombiFoam CombiFoam är en dyna med en kompositstruktur som kombinerar olika materialegenskaper. Det nedersta skiktet av polyuretan utgör ett stabilt sitsunderrede. Det mellersta skiktet av Relax-skum har låga återställningskrafter och minskar därmed tryckbelastningen på utsatta delar av kroppen (till på exempel sittbensknölen). Ett mjukt toppskikt av PU utökar kontaktområdet och optimerar därmed tryckfördelningen. Avlastning med Relax-skum (rosa) 15

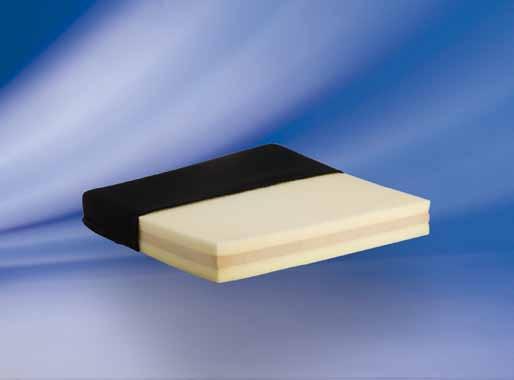

16 Basic Line Combi 3S Combi 3S The Combi 3S är en sittdyna med tre skikt. De speciella egenskaperna hos materialet, som är uppbyggt i tre skikt, säkerställer en hög komfortnivå. Relax-skum som översta skikt säkerställer nödvändig tryckfördelning. Combi 3S har ett utmärkt sittklimat tack vare att överdraget andas. Dynan levereras i en vattentät påse och kan därför vid behov även användas vid förekomst av fukt och väta. 16

17 Basic Line ConturGel ConturGel ContourGel-dynan omfattar även låret för effektiv tryckavlastning. Det förhöjda abduktionsområdet i underredet ger de konturer som krävs för bättre positionering. Mellanskiktet av skum ser till att det finns en stor kontaktyta som innebär ytterligare tryckavlastning. TechnoGel som yttersta skikt minimerar skjuvkrafterna. 17

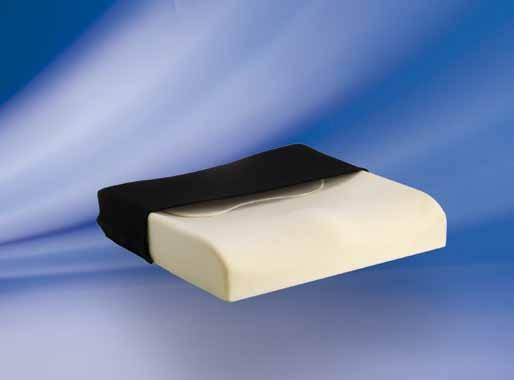

18 Basic Line Evolight Pro Evolight Pro Kännetecknande för den nya sittdynan Evolight Pro är den formskurna profilen. Benstödet i kombination med en upphöjd abduktionszon säkerställer optimal positionering. Ett extra skuminlägg kan användas för positionering i området kring sittbensknölen. Överdraget av distanstextil som andas säkerställer ett särskilt gynnsamt sittklimat. Dynan kan vid behov användas vid förekomst av fukt och väta då det vid leverans medföljer en återförslutbar vattentät påse. 18

19 Basic Line Evolight Evolight Tack vare den innovativa, perfekta kombinationen av två material får Evolight toppbetyg för tryckavlastning och fukttransport. Materialens egenskaper förebygger hudrodnad och tryckmärken samt ger huden bättre möjlighet att motstå trycksår. Den kubkonstruktionen minskar skjuvningskrafterna och ger bra luftcirkulation. Sittdynan är klädd med två lager distanstextil som har integrerats i dynan och överdraget. 19

20 Wheelchair Back Systems 20

21 Wheelchair Back Systems Ryggstödssystem till rullstolar Justerbara, fasta ryggstöd för bättre sittposition Med vårt sortiment av olika fasta ryggstödssystem kan rullstolen anpassas till den enskilda brukarens behov. Sortimentet sträcker sig från det lätta aluminiumryggstödet med enhandsspärr till vinkeljusterbara modulsystem. Ryggstödssystemen ger utmärkt sittkomfort med ökad stabilitet och förbättrad position för brukaren. 21

22 Wheelchair Back Systems Backster Backster Med det innovativa ryggstödssystemet Backster kan även brukare med begränsad handmotorik på egen hand ta bort ryggstödet med en enda åtgärd. Utöver den patenterade enhandsspärren erbjuder Backster komfortabel stoppning med kardborrefästen som kan anpassas individuellt till brukarens behov. Svankstödet, två laterala stöd och en komfortkudde kan placeras fritt på en ryggstödsbas. Tack vare dess intelligenta design är det lätt att montera den stabila ryggstödsbasen av aluminium på flertalet vanliga rullstolar. Tillval: undansvångbara sidostöd Tillval: Fasta laterala stöd Tekniska data Back system, stl D00=SK640 Back system, stl D00=SK644 Back system, stl D00=SK648 Kontinuerlig sittbred justering (cm) Ryggbredd (cm) Rygghöjd (cm) Tillägg för ryggtuber (mm) 19 / 22.2 / 25.0 / 25.4 Vikt (kg)

23 Wheelchair Back Systems The Back Basis Back Basis Back Basis består av en stabil ryggstödsram vars bredd, höjd och vinkel kan anpassas optimalt till rullstolen. 2 basdimensioner som kan anpassas till sammanlagt 6 olika rullstolsbredder. Monteras enkelt på rullstolen med snabbfästen. Back Basis tas enkelt bort igen vid transport. Detta gör det möjligt att vika ihop rullstolen. Ryggstödet tillverkas av moderna kompositmaterial som gör det förvånansvärt lätt och hållbart. Det finns en förlängningsmodul om det finns behov av ett högre ryggstöd. Förlängningen förhindrar att sittdynan glider ut bakåt mellan sitsen och ryggstödet vid exempelvis överflyttning Monteringshöjder 2 Ryggstödslutning 3 Monteringsalternativ 23

24 The Back 2 Varianter The Back 2 Back 2 har lateralstöd av lättviktsmaterial. Till ryggstoppning används Floam av hög kvalitet. För optimal positionering kan individuellt anpassade svank- eller sakralstöd placeras i den specialkonstruerade fickan. Tack vare den individuellt inställbara monteringshöjden stöttar Back 2 effektivt bäckenets upprätta position. Sidostöden främjar en upprätt sittposition. Ryggstödet med justerbar lutningsvinkel och ett flertal tillval är en viktig detalj för ökad sittkomfort. 24

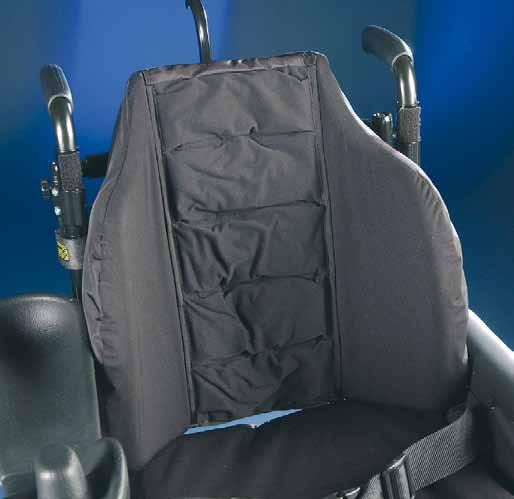

25 The Back 3 The Back 3 Back 3 är identisk med Back 2 bortsett från de extra sidostöden. Ett termoplastiskt basmaterial utgör underlaget på vilket en polyuretanskum del har fästs som stoppning. Därför kan individuella anpassningar fortfarande göras på plats. 25

26 The Back 4 The Back 4 Back 4 är identisk med Back 3, bortsett från att ryggstödspolstringen består av ett förstklassigt cellsystem. Detta system lämpar sig speciellt väl för patienter med stor risk för att utveckla trycksår vid spinalutskotten. Liksom hos vår sittdyna Cloud utförs tryckavlastningen effektivt av separata Floam-celler med olika fyllningsgrad. Fördelningen av de enskilda cellerna är som standard inställd på att ge maximal tryckavlastning kring spinalutskotten. Detta kan justeras individuellt efter den aktuella rullstolsbrukarens behov 26

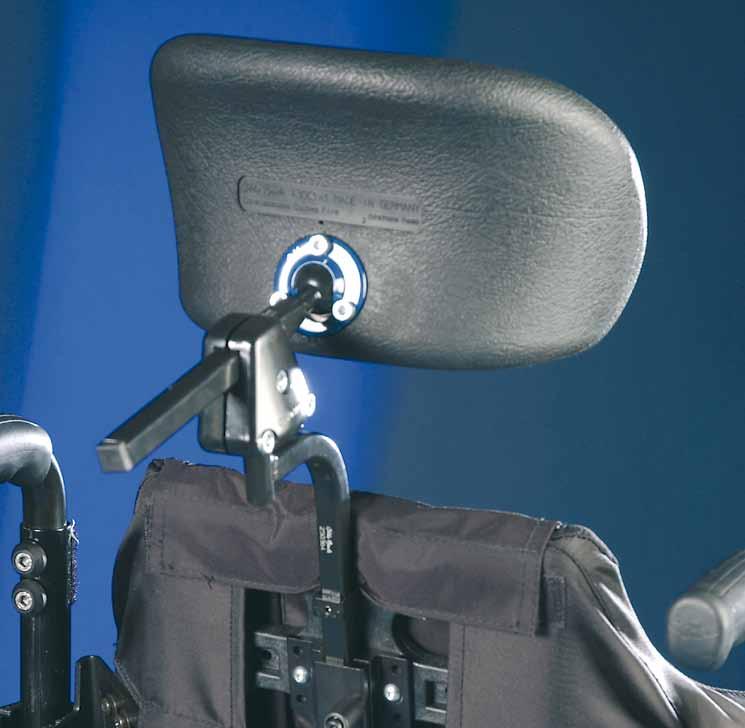

27 Wheelchair Accessories Headrests Nackstöd Ryggstöden kan kompletteras med nackstöd från vårt sortiment av rullstolstillbehör. Head and neck support with lateral control Soft headrest Headrest X-style neck support 27

28 Adjustable Seat Stable Seat Base 28

29 Adjustable Seat Stable Seat Base The Adjustable Seat Ett stabilt sitsunderrede är nyckeln till en optimal sittposition. Den ställbara sitsen kan monteras i de flesta hopfällbara rullstolar. Möjligheten att ändra sitsens höjd och lutning utgör grunden för optimal anpassning av sittdynan. 29

30 Adjustable Seat The Adjustable Seat The Adjustable Seat förbättrar rullstolsanvändarens sittposition och utgör ett stabilt underlag för sittdynan. Sitsen blir inte nedsutten som så ofta med konventionell sitsstoppning. Sitshöjden kan anpassas med den ställbara sitsen. Genom att höja eller sänka sitsplattan kan sittpositionen anpassas optimalt till brukarens behov. Den extra sitslutningsinställningen stöder terapeutisk positionering. The Adjustable Seat variabel höjd och vinkel på sitsen. 30

31 Adjustable Seat Den integrerade breddinställningen medger anpassning till rullstolar med en sitsbredd på 34 till 50 cm. Den flexibla positioneringen av sitsröret gör det möjligt att anpassa den ställbara sitsen till önskat sitsdjup. De perforerade skenorna medger individuell höjdinställning (beroende på tvärbalkssdesign). Med dessa perforerade skenor kan den ställbara sitsens vinkel justeras med upp till

32 Order Form Foam sittdynor CombiFoam 476C00=SK200 Vikt ca g för 42x42 cm CubicFoam 476C00=SK100 Vikt ca. 500 g för 42x42 cm ConturGel 476C00=SK300 Vikt ca g för 42x42 cm Combi 3S 476C00=SK410 Vikt ca. 670 g för 42x42 cm Evolight Pro 476C00=SK420 Vikt ca. 850 g för 42x42 cm Evolight 476C00=SK350 Vikt ca. 500 g för 42x42 cm Company / Stamp Date / Place Signature 32

33 Order Form Måttabeller Måttabell för ContourGel, CubicFoam, CombiFoam & Evolight Sittbredd (cm) Sittdjup (cm) ContourGel finns endast i storlekar märkta. CubicFoam, CombiFoam och Evolight finns även i mörkgråa storlekar mot förfrågan. Måttabell för Combi 3S Sittbredd (cm) Sittdjup (cm) Måttabell för Evolight Pro Sittbredd (cm) Sittdjup (cm) Company / Stamp Date / Place Signature 33

34 Order Form Floam sittdynor Cloud Sittdyna Storlek Artikelnr. SB x SD 476C00=FFC14x16 35 x C00=FFC15x15 38 x C00=FFC15x16 38 x C00=FFC16x16 40x C00=FFC16x x C00=FFC16x18 40 x C00=FFC16.5x16 42 x C00=FC16.5x x C00=FFC17x18 43 x C00=FC17.5x x C00=FFC18x16 46 x C00=FFC18x18 46 x C00=FFC18x x C00=FFC19x18 48 x 46 Dynans tjocklek är ca. 10 cm Advantage Sittdyna Storlek Artikelnr. SB x SD 476C00=AC14x14 35 x C00=AC14x16 35 x C00=AC15x15 38 x C00=AC15x16 38 x C00=AC16x x C00=AC16x16 40 x C00=AC16x18 40 x C00=AC16.5x16 42 x C00=AC16.5x x C00=AC17x18 43 x C00=AC17.5x x C00=AC18x16 46 x C00=AC18x18 46 x C00=AC18x x 42 Dynans tjocklek är ca. 8 cm Z-Flo Sittdyna Storlek Artikelnr. SB x SD 476C00=Z15x16 38 x C00=Z16x16 40 x C00=Z16.5x x C00=Z16x18 40 x C00=Z18x16 46 x C00=Z18x x C00=Z18x18 46 x C00=Z20x18 50 x 46 Dynans tjocklek är ca. 7 cm Ryggsystem för rullstolar Backster Wheelchair Back Artikelnr. Passar rullstolar med sittbredd Width of the back shell* Back heights of the shell 481D00=SK cm 38 cm 45 cm 11 cm 481D00=SK cm 42 cm 50 cm 12 cm 481D00=SK cm 46 cm 55 cm 13 cm 481D00=SK D00=SK D00=LK D00=RK D00=SK D00=SK D00=SK663 Lateral supports, fixed, small, pair Lateral supports, fixed, large, pair Lateral support, swing-away, left Lateral support, swing-away, right Lateral / lumbar support set Lateral / lumbar support set Lateral / lumbar support set For Backster Storlek 1-3 For Backster Storlek 2-3 For Backster Storlek 1-3 For Backster Storlek 1-3 Storlek 1 Storlek 2 Storlek 3 Contour depth Company / Stamp Date / Place Signature 34

35 Order Form The Back 2 Wheelchair back, contoured, with Floam padding Artikelnr. The Back 3 Wheelchair back, contoured, with Floam layer + lateral support, teardrop shape Artikelnr. Passar rullstolar med sittbredd Passar rullstolar med sittbredd Width of the back shell* Width of the back shell* Back heights of the shell Back heights of the shell Inclination angle 476D20=AR cm cm 40.5 cm 9 to the front and up to 12 to the rear 476D20=AR cm cm 40.5 cm 9 to the front and up to 12 to the rear 476D20=SK010 Back extension * adjustable in increments of 2.5 cm not in combination with angle-adjustable back Inclination angle 476D30=ARD cm cm 40.5 cm 9 to the front and up to 12 to the rear 476D30=ARD cm cm 40.5 cm 9 to the front and up to 12 to the rear 476D20=SK010 Back extension * adjustable in increments of 2.5 cm not in combination with angle-adjustable back The Back 4 Wheelchair back, contoured + Floam cell back support + lateral support, teardrop-shaped Artikelnr. Passar rullstolar med sittbredd Width of the back shell* Back heights of the shell Inclination angle 476D20=ARP cm cm 40.5 cm 9 to the front and up to 12 to the rear 476D20=ARP cm cm 40.5 cm 9 to the front and up to 12 to the rear 476D20=SK010 Back extension * adjustable in increments of 2.5 cm not in combination with angle-adjustable back The Adjustable Seat Artikelnr. Passar rullstolar med sittbredd Length of Sittdjup the plate* Possible seat cushion length Seat heightadjustment** Inclination angle 476C01=DS cm 44,5 cm cm cm -5 to +3.5 cm ca cm 44,5 cm cm cm -5 to +3.5 cm ca. 11 * A large Sittbredd may require an additional firm seat plate and more space. ** Dependent on crossbrace design Company / Stamp Date / Place Signature 35

36 Otto Bock HealthCare GmbH Max-Näder-Straße Duderstadt/Germany Phone Fax Otto Bock 646A164-GB Tecnical modifications reserved.
