1 chickatalog 2013 chic c-line I/T chic c-line T-Plus chic c-line XL chic e-line, s-plus highliner

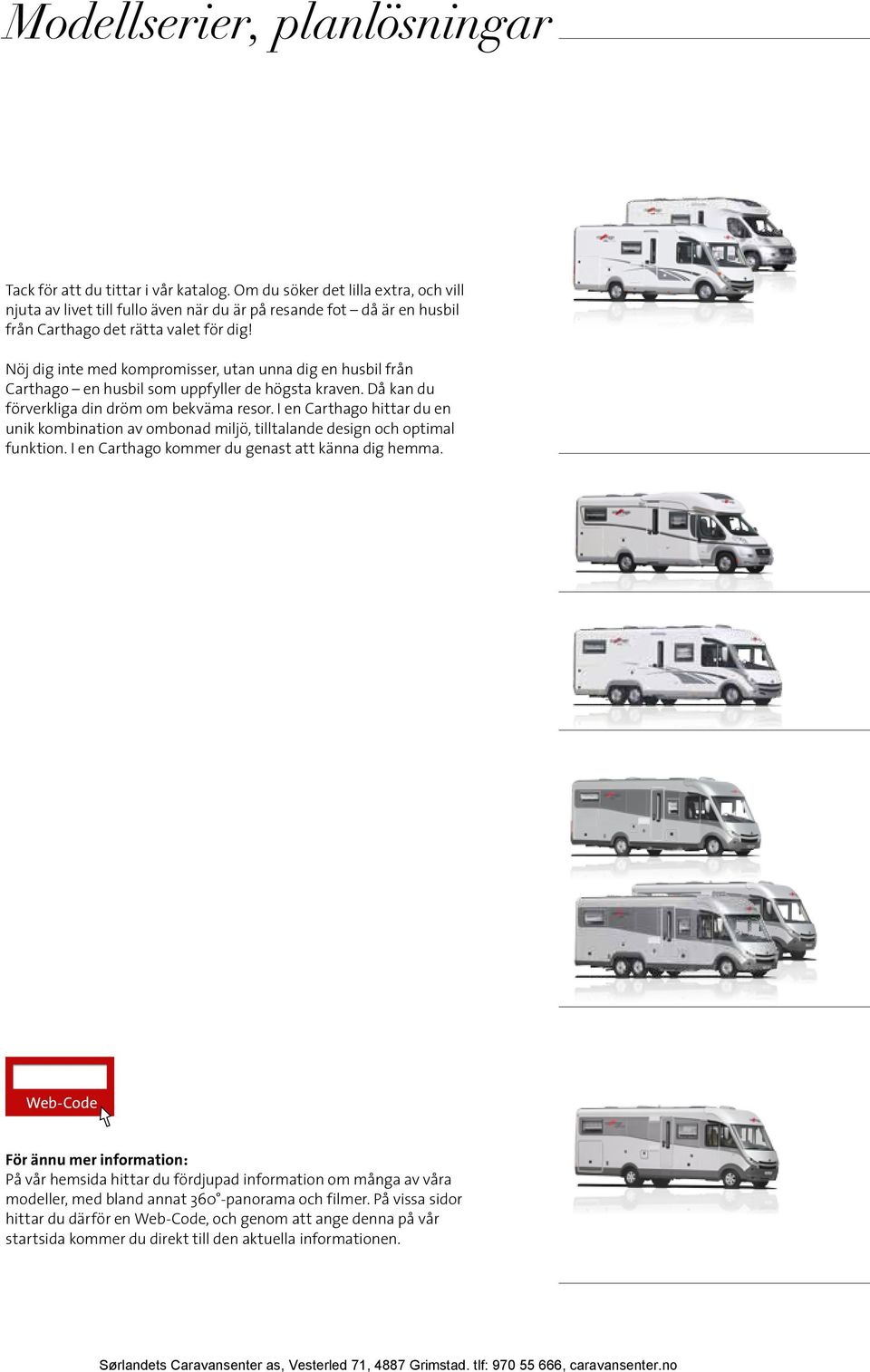

2 Modellserier, planlösningar Tack för att du tittar i vår katalog. Om du söker det lilla extra, och vill njuta av livet till fullo även när du är på resande fot då är en husbil från Carthago det rätta valet för dig! Nöj dig inte med kompromisser, utan unna dig en husbil från Carthago en husbil som uppfyller de högsta kraven. Då kan du förverkliga din dröm om bekväma resor. I en Carthago hittar du en unik kombination av ombonad miljö, tilltalande design och optimal funktion. I en Carthago kommer du genast att känna dig hemma. Web-Code För ännu mer information: På vår hemsida hittar du fördjupad information om många av våra modeller, med bland annat 360 -panorama och filmer. På vissa sidor hittar du därför en Web-Code, och genom att ange denna på vår startsida kommer du direkt till den aktuella informationen.

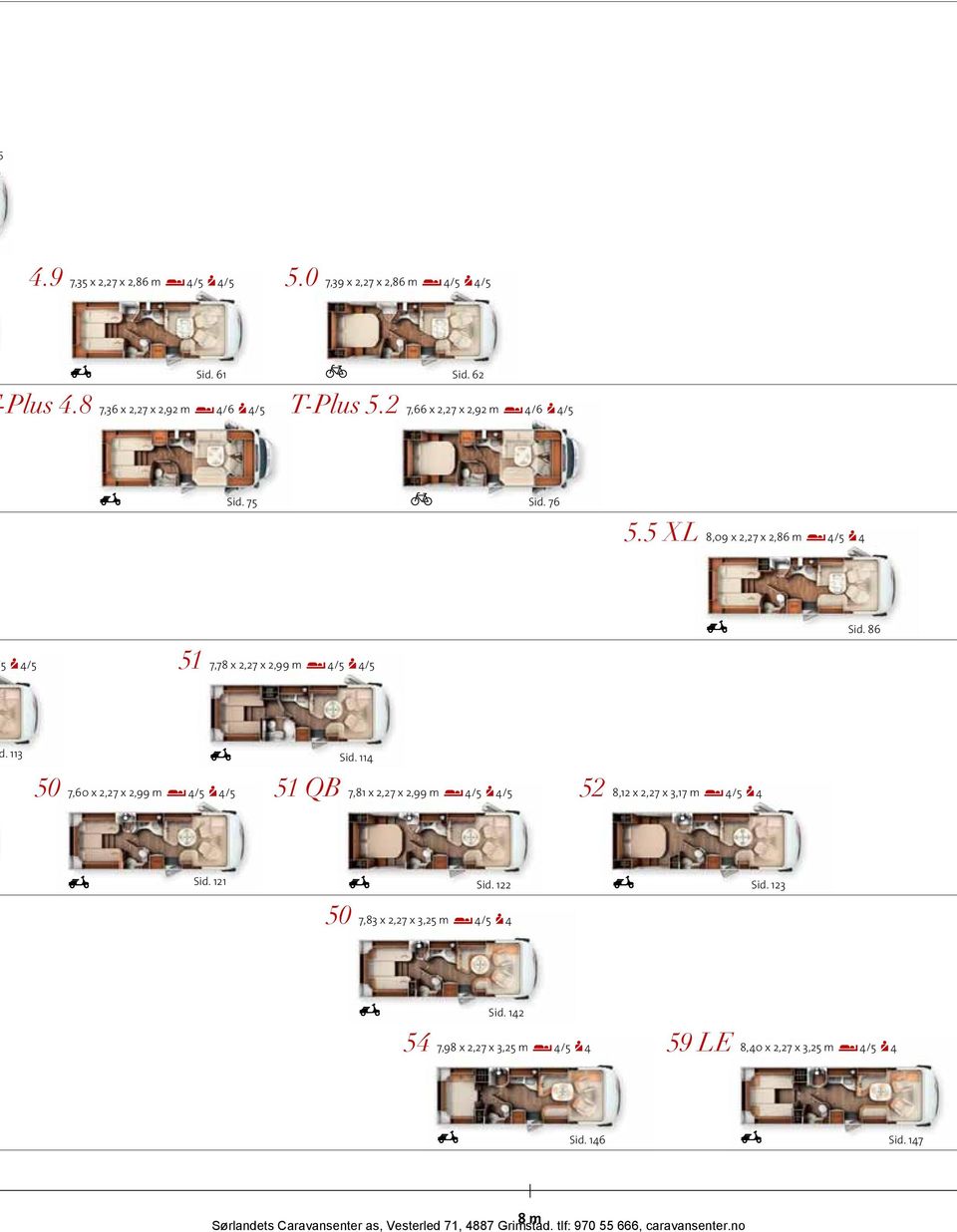

3 3.8 6,35 x 2,27 x 2,86 m ,85 x 2,27 x 2,86 m 4 4 Sid. 46 Sid ,20 x 2,27 x 2,86 m 4/5 4/5 4.2F 4.2 6,80 x 2,27 x 2,86 m 4/5 4/ ,28 x 2,27 x 2,86 m 4/5 4/5 Sid. 52 Sid. 54 Sid. 53 Sid ,20 x 2,27 x 2,86 m 4/5 4/5 T-Plus 4.7 7,12 x 2,27 x 2,92 m 4/6 4/5 Sid. 60 T- Sid ,99 x 2,27 x 2,99 m 4/5 4/5 47 7,29 x 2,27 x 2,99 m 4/ Sid ,40 x 2,27 x 2,99 m 4/5 4/5 Sid Sid. 120 Totallängd 6 m 7 m

4 4.9 7,35 x 2,27 x 2,86 m 4/5 4/ ,39 x 2,27 x 2,86 m 4/5 4/5 Plus 4.8 Sid. 61 7,36 x 2,27 x 2,92 m 4/6 4/5 T-Plus 5.2 Sid. 62 7,66 x 2,27 x 2,92 m 4/6 4/5 Sid. 75 Sid XL 8,09 x 2,27 x 2,86 m 4/5 4 Sid /5 51 7,78 x 2,27 x 2,99 m 4/5 4/ ,60 x 2,27 x 2,99 m 4/5 4/5 Sid QB 52 7,81 x 2,27 x 2,99 m 4/5 4/5 8,12 x 2,27 x 3,17 m 4/5 4 Sid ,83 x 2,27 x 3,25 m 4/5 4 Sid. 122 Sid Sid ,98 x 2,27 x 3,25 m 4/ LE 8,40 x 2,27 x 3,25 m 4/5 4 Sid. 146 Sid m

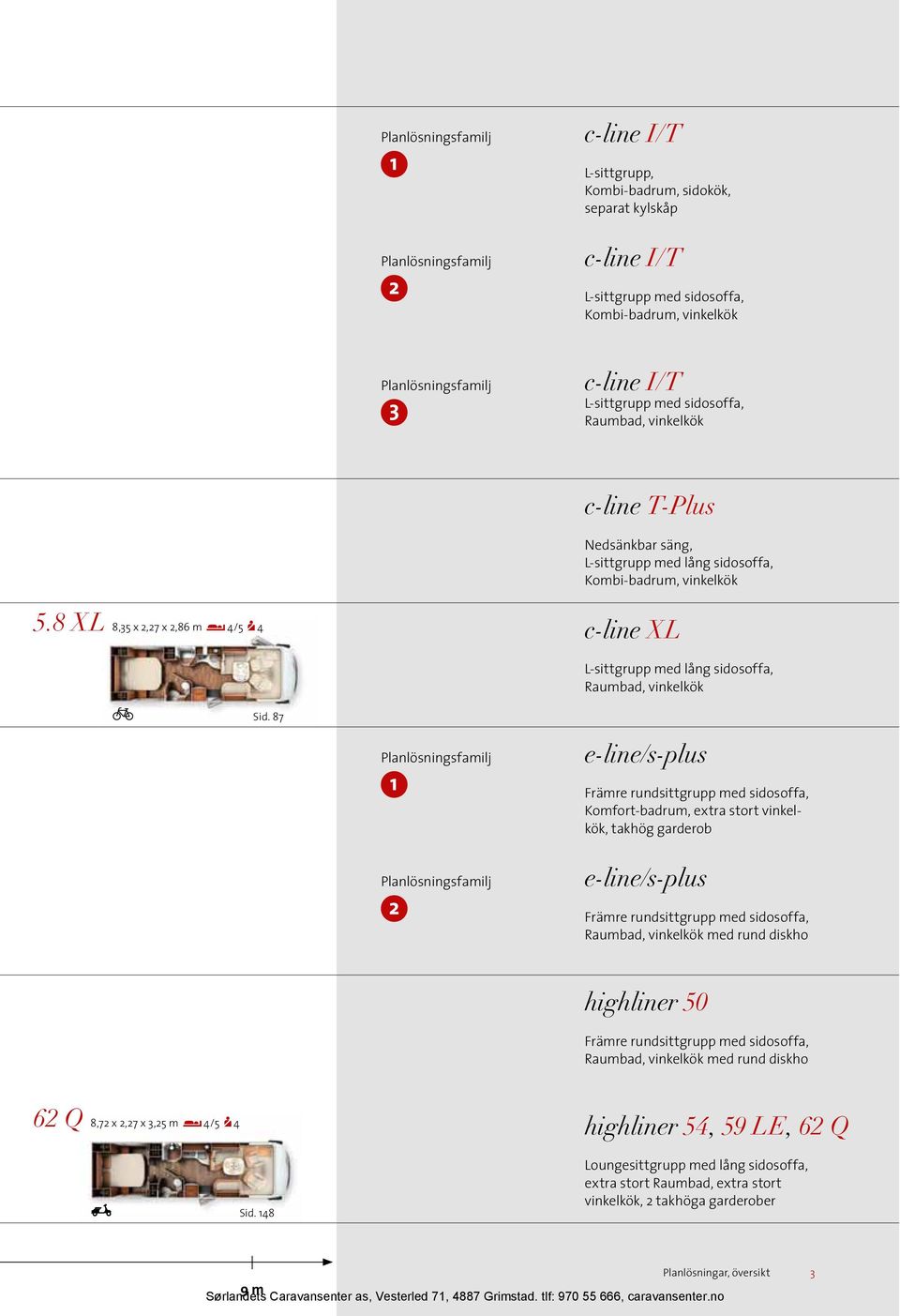

5 Planlösningsfamilj c-line I/T L-sittgrupp, Kombi-badrum, sidokök, separat kylskåp Planlösningsfamilj c-line I/T L-sittgrupp med sidosoffa, Kombi-badrum, vinkelkök Planlösningsfamilj c-line I/T L-sittgrupp med sidosoffa, Raumbad, vinkelkök c-line T-Plus Nedsänkbar säng, L-sittgrupp med lång sidosoffa, Kombi-badrum, vinkelkök 5.8 XL 8,35 x 2,27 x 2,86 m 4/5 4 c-line XL L-sittgrupp med lång sidosoffa, Raumbad, vinkelkök Sid. 87 Planlösningsfamilj e-line/s-plus Främre rundsittgrupp med sidosoffa, Komfort-badrum, extra stort vinkelkök, takhög garderob Planlösningsfamilj e-line/s-plus Främre rundsittgrupp med sidosoffa, Raumbad, vinkelkök med rund diskho highliner 50 Främre rundsittgrupp med sidosoffa, Raumbad, vinkelkök med rund diskho 62 Q 8,72 x 2,27 x 3,25 m 4/5 4 highliner 54, 59 LE, 62 Q Sid. 148 Loungesittgrupp med lång sidosoffa, extra stort Raumbad, extra stort vinkelkök, 2 takhöga garderober Planlösningar, översikt 9 m 3

6

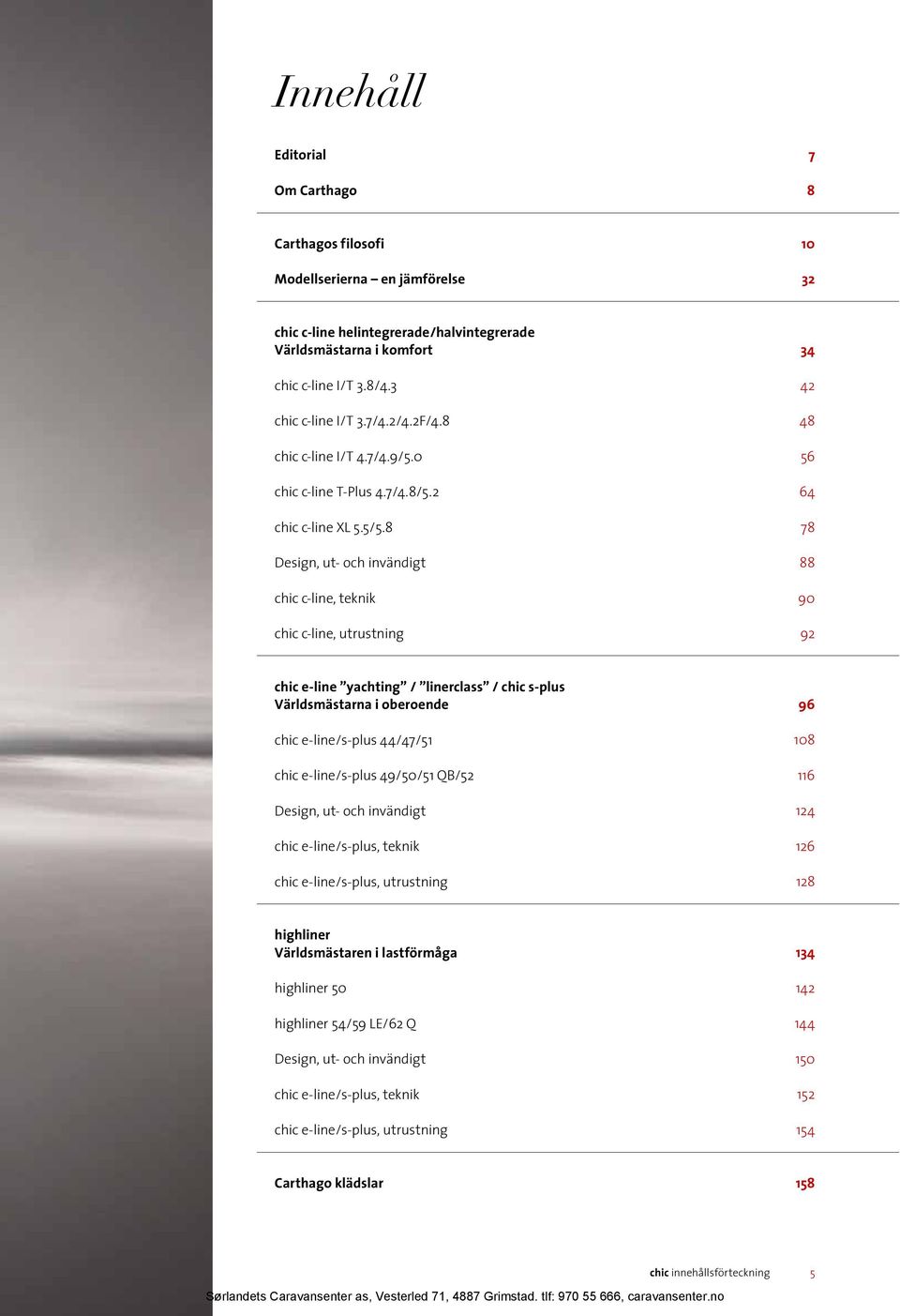

7 Innehåll Editorial Om Carthago 7 8 Carthagos filosofi Modellserierna en jämförelse chic c-line helintegrerade/halvintegrerade Världsmästarna i komfort chic c-line I/T 3.8/4.3 chic c-line I/T 3.7/4.2/4.2F/4.8 chic c-line I/T 4.7/4.9/5.0 chic c-line T-Plus 4.7/4.8/5.2 chic c-line XL 5.5/5.8 Design, ut- och invändigt chic c-line, teknik chic c-line, utrustning chic e-line yachting / linerclass / chic s-plus Världsmästarna i oberoende chic e-line/s-plus 44/47/51 chic e-line/s-plus 49/50/51 QB/52 Design, ut- och invändigt chic e-line/s-plus, teknik chic e-line/s-plus, utrustning highliner Världsmästaren i lastförmåga highliner 50 highliner 54/59 LE/62 Q Design, ut- och invändigt chic e-line/s-plus, teknik chic e-line/s-plus, utrustning Carthago klädslar 158 chic innehållsförteckning 5

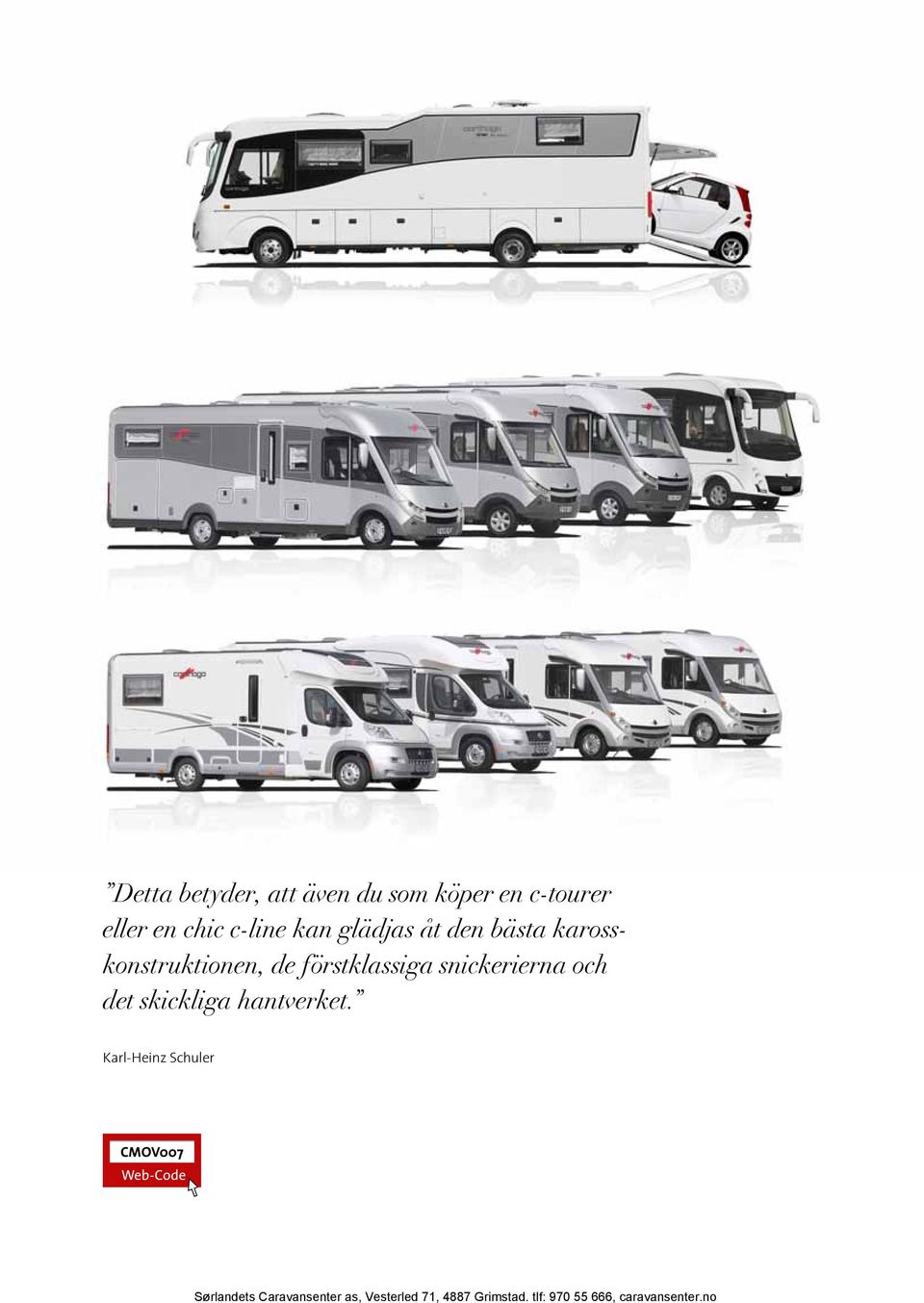

8 Detta betyder, att även du som köper en c-tourer eller en chic c-line kan glädjas åt den bästa karosskonstruktionen, de förstklassiga snickerierna och det skickliga hantverket. Karl-Heinz Schuler CMOV007 Web-Code

9 Kära husbilsvänner, bästa kunder! Tack för att du visar ditt intresse för Carthago, det gläder mig verkligen! Trots att jag varit verksam i husbilsbranschen i mer än tre decennier, är det alltid ett lika stort och spännande ögonblick när vi i Team Carthago kan presentera en ny husbilsgeneration en generation som inte bara är resultatet av vår egen passion för teknik, kvalitet och design utan också av det faktum att vi alla själva är entusiastiska husbilsåkare. Mot denna bakgrund kan du säkert lätt föreställa dig vilken glädje det är för oss att, år efter år, kunna presentera nya innovationer som kommer att göra din tid i en husbil från Carthago till något alldeles extra. Bakom varje modell från Carthago finns erfarenheten från mer än 33 års husbilsbyggande, och alla våra modeller är därför en unik kombination av ombonad miljö, bästa funktion, lång livslängd och teknik som är hämtad från premiumsegmentet bland husbilar. Vi tycker nämligen detta är viktigare än att tvingas maximera vinsten för att ge några utomstående aktieägare valuta för sitt satsade kapital! Vi kommer därför även i fortsättningen att kunna tala om en Carthago-gen det för branschen unika konceptet där varje modellserie drar nytta av den förstklassiga teknik som utvecklats för våra exklusiva Liner-modeller. Detta betyder, att även du som köper en c-tourer eller en chic c-line kan glädjas åt den bästa karosskonstruktionen, de förstklassiga snickerierna och det skickliga hantverket. Tack för att du tog dig tid, och välkommen till Carthagos värld! Karl-Heinz Schuler Detta ser du lätt själv med blotta ögat. Du märker det på känslan, på doften, på ljudet eller snarare avsaknaden av ljud och på upplevelsen när du första gången ger dig ut på resa med en husbil från Carthago. För att bättre lära känna våra produkter kan du besöka oss på någon av alla de mässor vi deltar i, eller besöka någon av våra många duktiga återförsäljare. Från årsskiftet kan du också upptäcka Carthagos värld i vårt nya Carthago City vid den nya fabriken i Aulendorf. Där kommer du att kunna stifta bekantskap med hela vårt utbud i en miljö som lever upp till de krav som ställs på en tillverkare av premiumhusbilar. För mig som företagare har det alltid varit viktigt att vara oberoende och inte tvingas in i leden inom någon storkoncern, och detta märks också på våra husbilar som inte är några massproducerade produkter, utan individuellt framställda husbilar där du som kund sätts i centrum. Denna tradition kommer vi i Team Carthago att fortsätta följa, precis som vi kommer att fortsätta att engagera oss i våra medarbetare och i den region, Ravensburg, där vi är verksamma. Karl-Heinz Schuler Grundare och vd Carthago Reisemobilbau GmbH Editorial 7

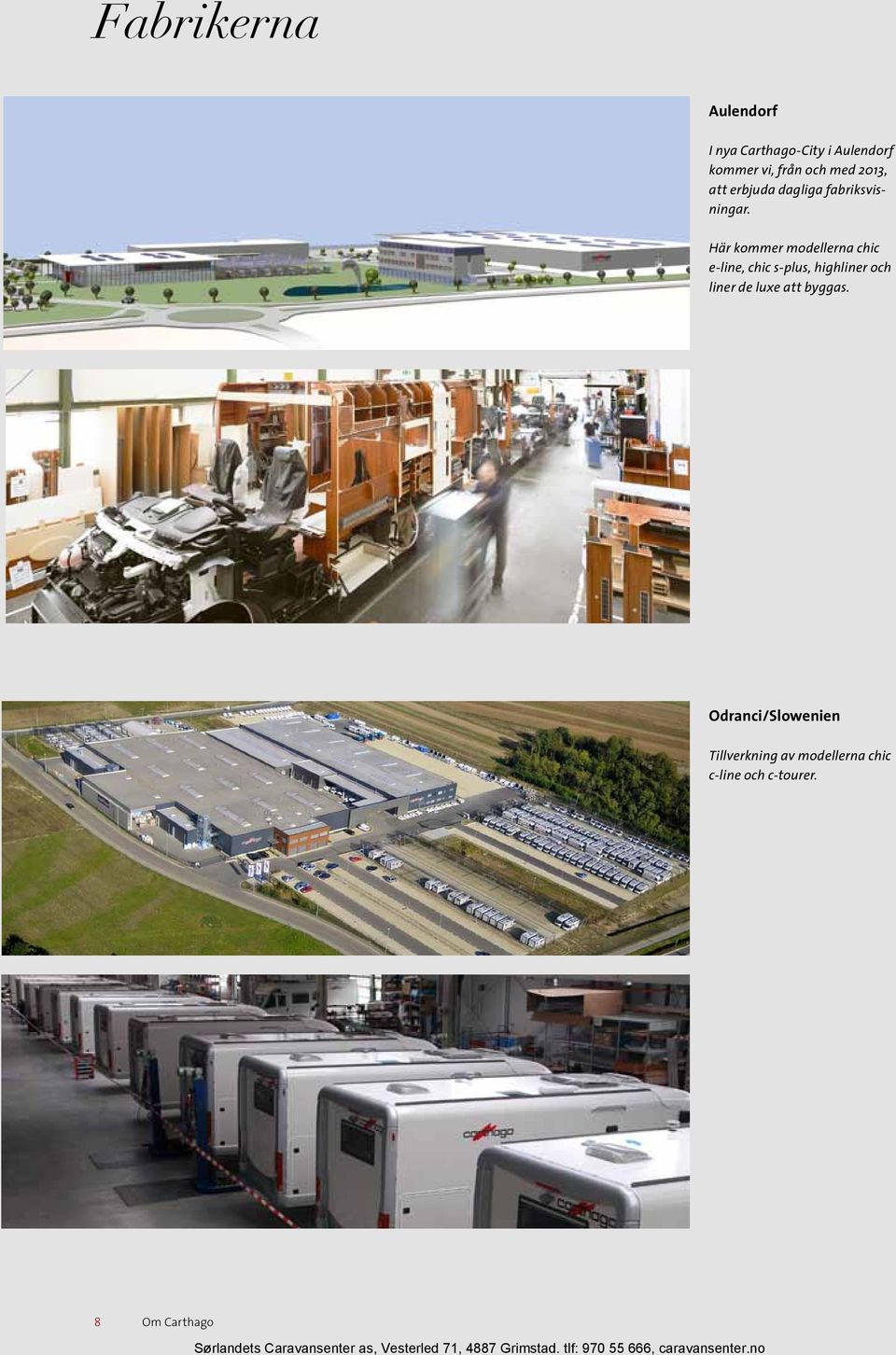

10 Fabrikerna Aulendorf I nya Carthago-City i Aulendorf kommer vi, från och med 2013, att erbjuda dagliga fabriksvisningar. Här kommer modellerna chic e-line, chic s-plus, highliner och liner de luxe att byggas. Odranci/Slowenien Tillverkning av modellerna chic c-line och c-tourer. 8 Om Carthago

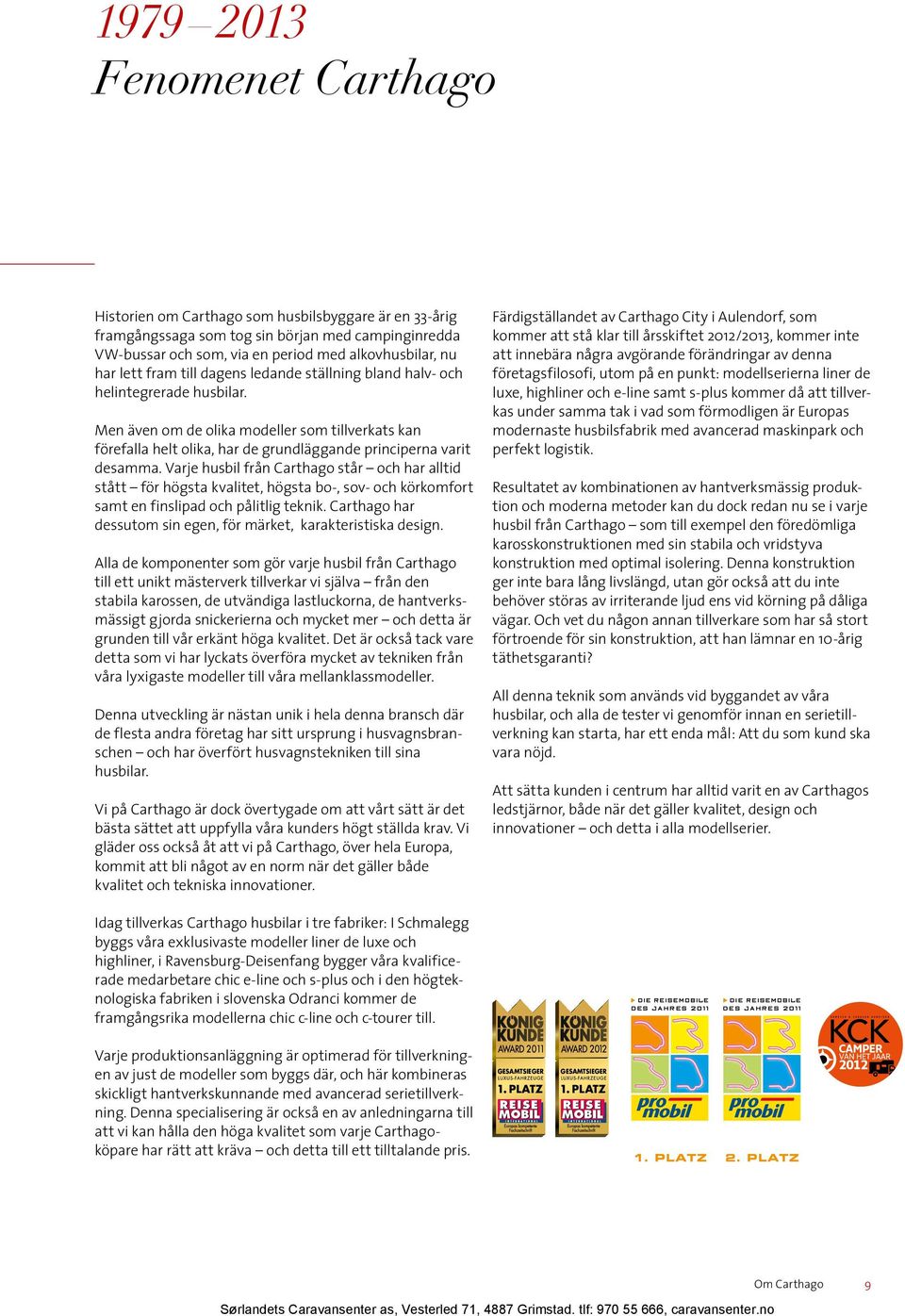

11 Fenomenet Carthago Historien om Carthago som husbilsbyggare är en 33-årig framgångssaga som tog sin början med campinginredda VW-bussar och som, via en period med alkovhusbilar, nu har lett fram till dagens ledande ställning bland halv- och helintegrerade husbilar. Men även om de olika modeller som tillverkats kan förefalla helt olika, har de grundläggande principerna varit desamma. Varje husbil från Carthago står och har alltid stått för högsta kvalitet, högsta bo-, sov- och körkomfort samt en finslipad och pålitlig teknik. Carthago har dessutom sin egen, för märket, karakteristiska design. Alla de komponenter som gör varje husbil från Carthago till ett unikt mästerverk tillverkar vi själva från den stabila karossen, de utvändiga lastluckorna, de hantverksmässigt gjorda snickerierna och mycket mer och detta är grunden till vår erkänt höga kvalitet. Det är också tack vare detta som vi har lyckats överföra mycket av tekniken från våra lyxigaste modeller till våra mellanklassmodeller. Denna utveckling är nästan unik i hela denna bransch där de flesta andra företag har sitt ursprung i husvagnsbranschen och har överfört husvagnstekniken till sina husbilar. Vi på Carthago är dock övertygade om att vårt sätt är det bästa sättet att uppfylla våra kunders högt ställda krav. Vi gläder oss också åt att vi på Carthago, över hela Europa, kommit att bli något av en norm när det gäller både kvalitet och tekniska innovationer. Färdigställandet av Carthago City i Aulendorf, som kommer att stå klar till årsskiftet 2012/2013, kommer inte att innebära några avgörande förändringar av denna företagsfilosofi, utom på en punkt: modellserierna liner de luxe, highliner och e-line samt s-plus kommer då att tillverkas under samma tak i vad som förmodligen är Europas modernaste husbilsfabrik med avancerad maskinpark och perfekt logistik. Resultatet av kombinationen av hantverksmässig produktion och moderna metoder kan du dock redan nu se i varje husbil från Carthago som till exempel den föredömliga karosskonstruktionen med sin stabila och vridstyva konstruktion med optimal isolering. Denna konstruktion ger inte bara lång livslängd, utan gör också att du inte behöver störas av irriterande ljud ens vid körning på dåliga vägar. Och vet du någon annan tillverkare som har så stort förtroende för sin konstruktion, att han lämnar en 10-årig täthetsgaranti? All denna teknik som används vid byggandet av våra husbilar, och alla de tester vi genomför innan en serietillverkning kan starta, har ett enda mål: Att du som kund ska vara nöjd. Att sätta kunden i centrum har alltid varit en av Carthagos ledstjärnor, både när det gäller kvalitet, design och inno vationer och detta i alla modellserier. Idag tillverkas Carthago husbilar i tre fabriker: I Schmalegg byggs våra exklusivaste modeller liner de luxe och highliner, i Ravensburg-Deisenfang bygger våra kvalificerade medarbetare chic e-line och s-plus och i den högteknologiska fabriken i slovenska Odranci kommer de framgångsrika modellerna chic c-line och c-tourer till. DIE REISEMOBILE DES JAHRES 2011 DIE REISEMOBILE DES JAHRES 2011 Varje produktionsanläggning är optimerad för tillverkningen av just de modeller som byggs där, och här kombineras skickligt hantverkskunnande med avancerad serietillverkning. Denna specialisering är också en av anledningarna till att vi kan hålla den höga kvalitet som varje Carthagoköpare har rätt att kräva och detta till ett tilltalande pris. GESAMTSIEGER 1. PLATZ GESAMTSIEGER 1. PLATZ 1. Platz 2. Platz CartHago CartHago CHiC CHiC C-line t/t-plusc-line i K Ategorie: teilin tegrierte übker Ategorie: euro in tegrierte üb er e uro E DIE REISEMOBILE E DIE REISEMOBILE DES JAHRES DES 2005 JAHRES Adi Kemmer 2005 LEITER GESCHÄFTSBEREICH Adi Kemmer KAi FeYerABeNd LEITER CHEFREdakTEuR GESCHÄFTSBEREICH KAi FeYerABeNd CHEFREdakTEuR Om Carthago 9

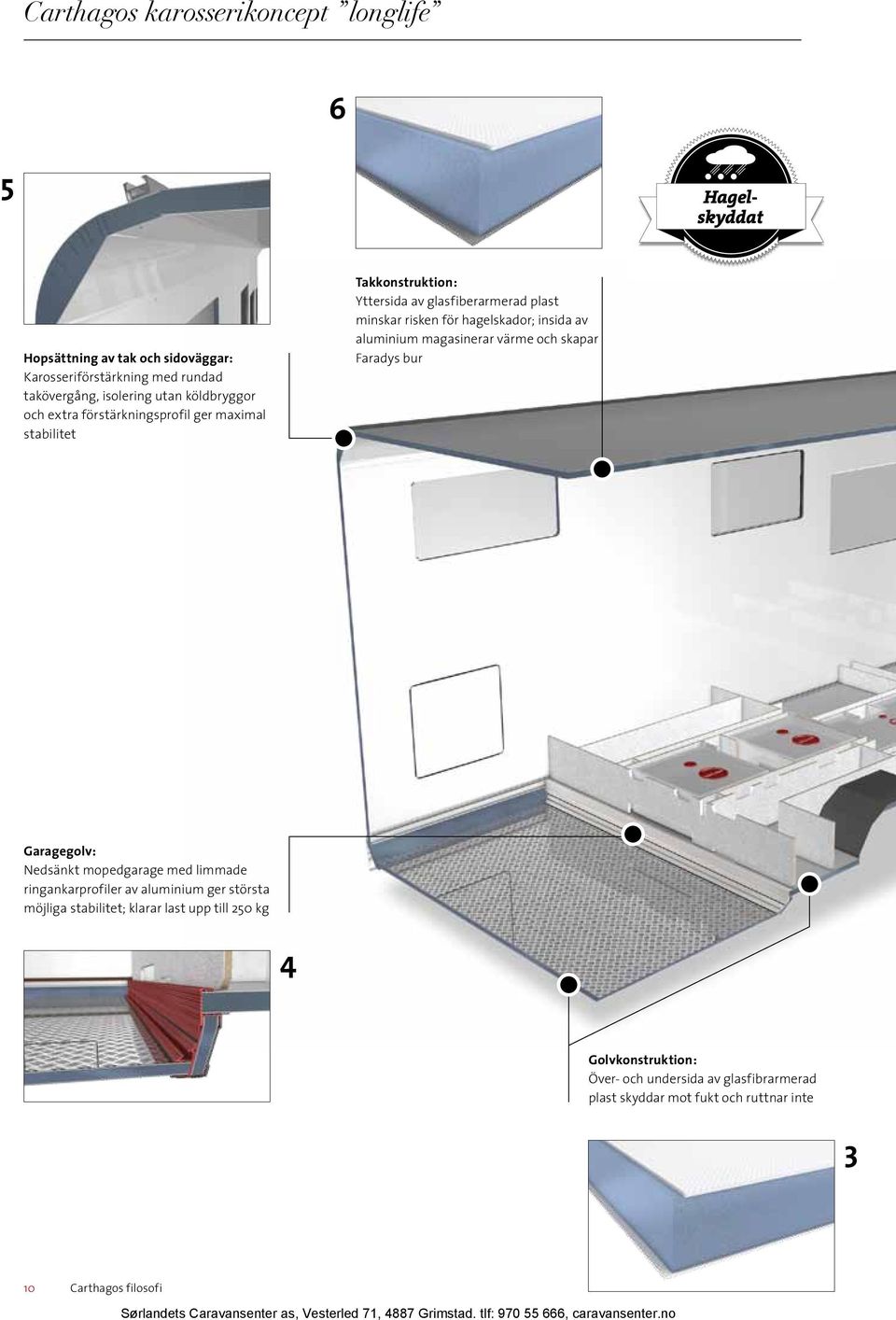

12 Carthagos karosserikoncept longlife 6 5 Hagelskyddat Hopsättning av tak och sidoväggar: Karosseriförstärkning med rundad takövergång, isolering utan köldbryggor och extra förstärkningsprofil ger maximal stabilitet Takkonstruktion: Yttersida av glasfiberarmerad plast minskar risken för hagelskador; insida av aluminium magasinerar värme och skapar Faradys bur Garagegolv: Nedsänkt mopedgarage med limmade ringankarprofiler av aluminium ger största möjliga stabilitet; klarar last upp till 250 kg 4 Golvkonstruktion: Över- och undersida av glasfibrarmerad plast skyddar mot fukt och ruttnar inte 3 10 Carthagos filosofi

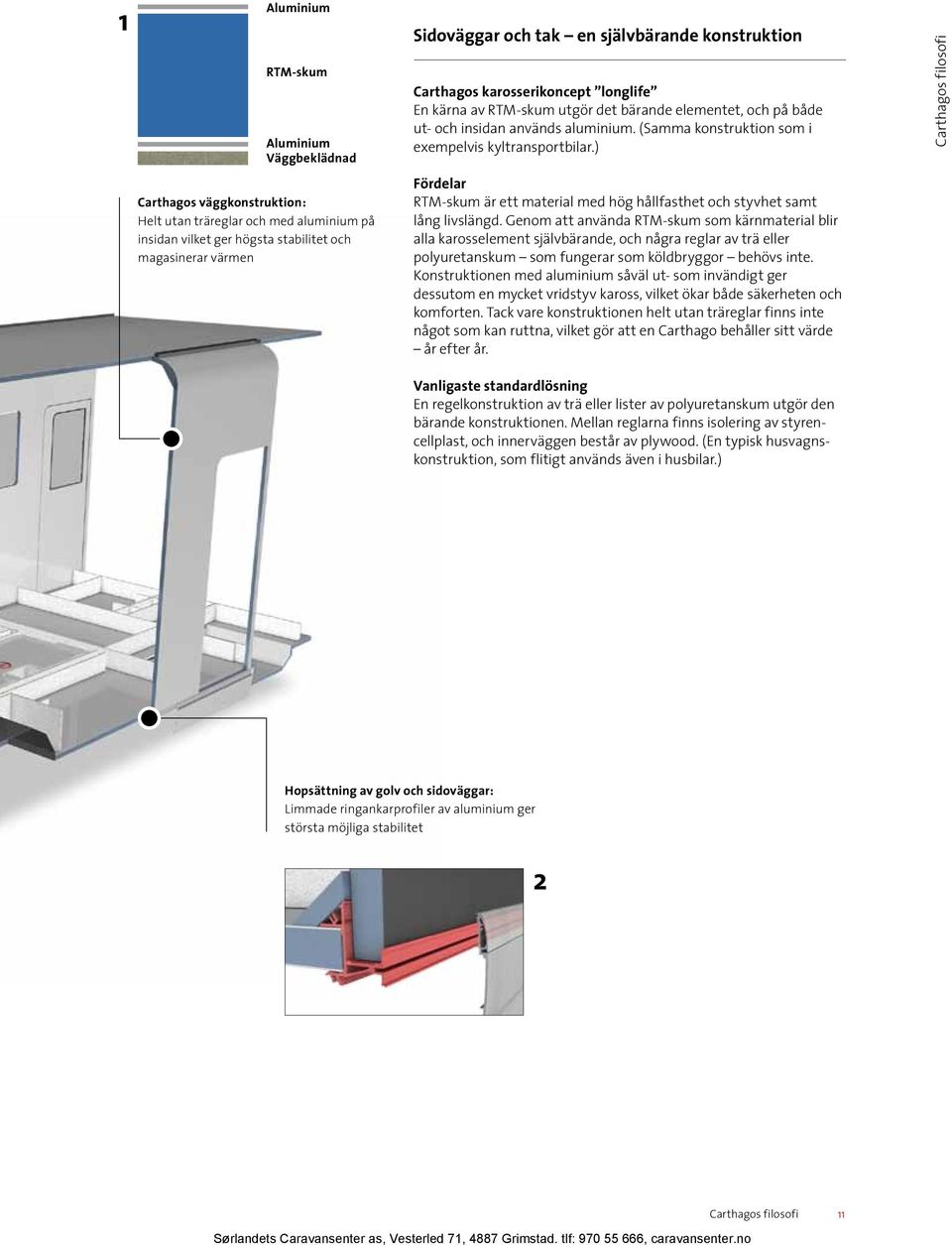

13 1 Aluminium RTM-skum Aluminium Väggbeklädnad Carthagos väggkonstruktion: Helt utan träreglar och med aluminium på insidan vilket ger högsta stabilitet och magasinerar värmen Sidoväggar och tak en självbärande konstruktion Carthagos karosserikoncept longlife En kärna av RTM-skum utgör det bärande elementet, och på både ut- och insidan används aluminium. (Samma konstruktion som i exempelvis kyltransportbilar.) Fördelar RTM-skum är ett material med hög hållfasthet och styvhet samt lång livslängd. Genom att använda RTM-skum som kärnmaterial blir alla karosselement självbärande, och några reglar av trä eller polyuretanskum som fungerar som köldbryggor behövs inte. Konstruktionen med aluminium såväl ut- som invändigt ger dessutom en mycket vridstyv kaross, vilket ökar både säkerheten och komforten. Tack vare konstruktionen helt utan träreglar finns inte något som kan ruttna, vilket gör att en Carthago behåller sitt värde år efter år. Vanligaste standardlösning En regelkonstruktion av trä eller lister av polyuretanskum utgör den bärande konstruktionen. Mellan reglarna finns isolering av styrencellplast, och innerväggen består av plywood. (En typisk husvagnskonstruktion, som flitigt används även i husbilar.) Carthagos filosofi Hopsättning av golv och sidoväggar: Limmade ringankarprofiler av aluminium ger största möjliga stabilitet 2 Carthagos filosofi 11

14 Carthagos karosserikoncept longlife Carthagos filosofi år Täthetsgaranti unik 12 Täthetsgaranti: Carthagos karosserikoncept ger täthet under många år, vilket gör att vi kan ge 10 års täthetsgaranti från och med chic e-line utan extra kostnad Karmfönster: Seitz S 5 med köldbryggefri polyuretankarm Carthago-Isoplus: Lastluckor med samma förnämliga isolering som väggarna 11 Värmelagrande dubbelgolv: Ger skön golvvärme Carthagos filosofi

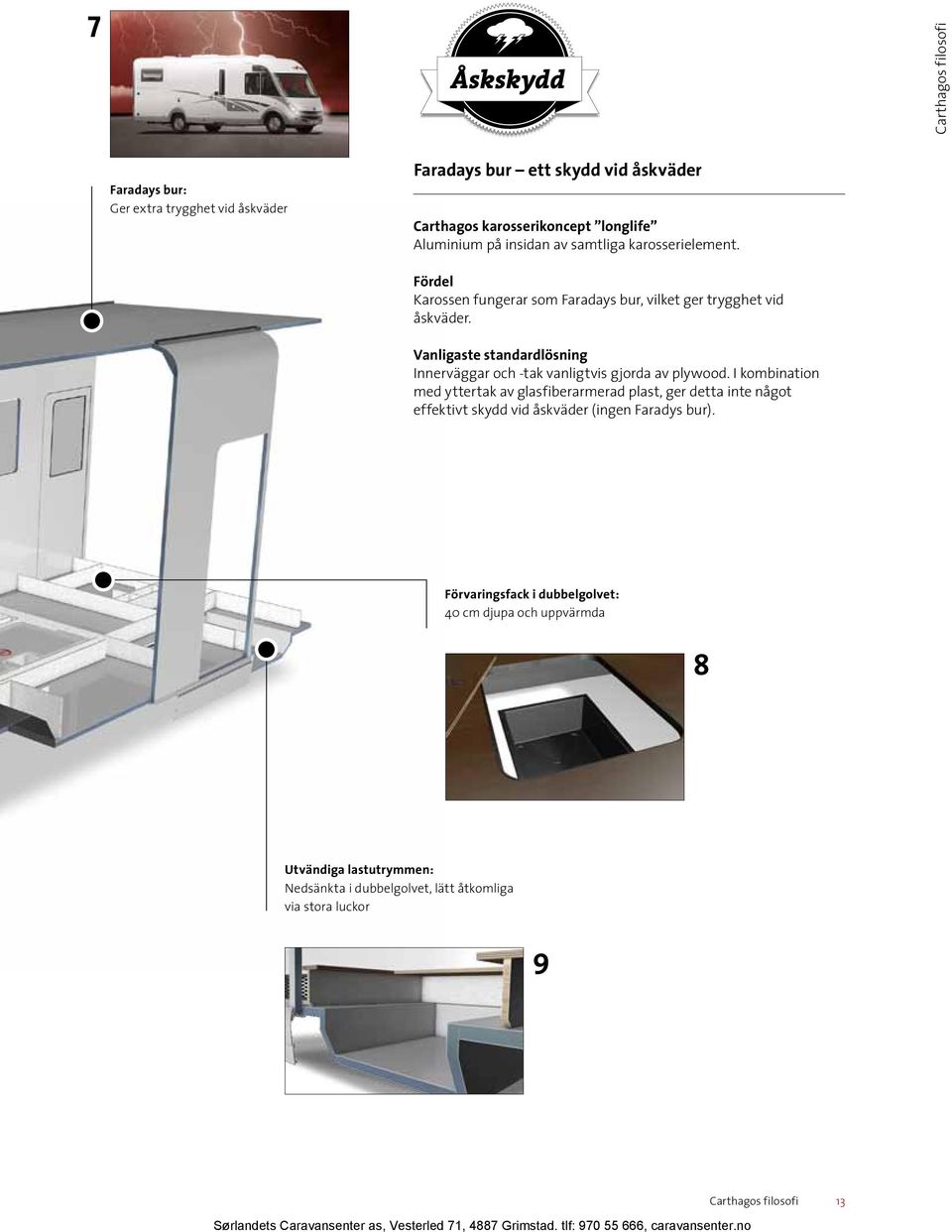

15 7 Åskskydd Carthagos filosofi Faradays bur: Ger extra trygghet vid åskväder Faradays bur ett skydd vid åskväder Carthagos karosserikoncept longlife Aluminium på insidan av samtliga karosserielement. Fördel Karossen fungerar som Faradays bur, vilket ger trygghet vid åskväder. Vanligaste standardlösning Innerväggar och -tak vanligtvis gjorda av plywood. I kombination med yttertak av glasfiberarmerad plast, ger detta inte något effektivt skydd vid åskväder (ingen Faradys bur). Förvaringsfack i dubbelgolvet: 40 cm djupa och uppvärmda 8 Utvändiga lastutrymmen: Nedsänkta i dubbelgolvet, lätt åtkomliga via stora luckor 9 Carthagos filosofi 13

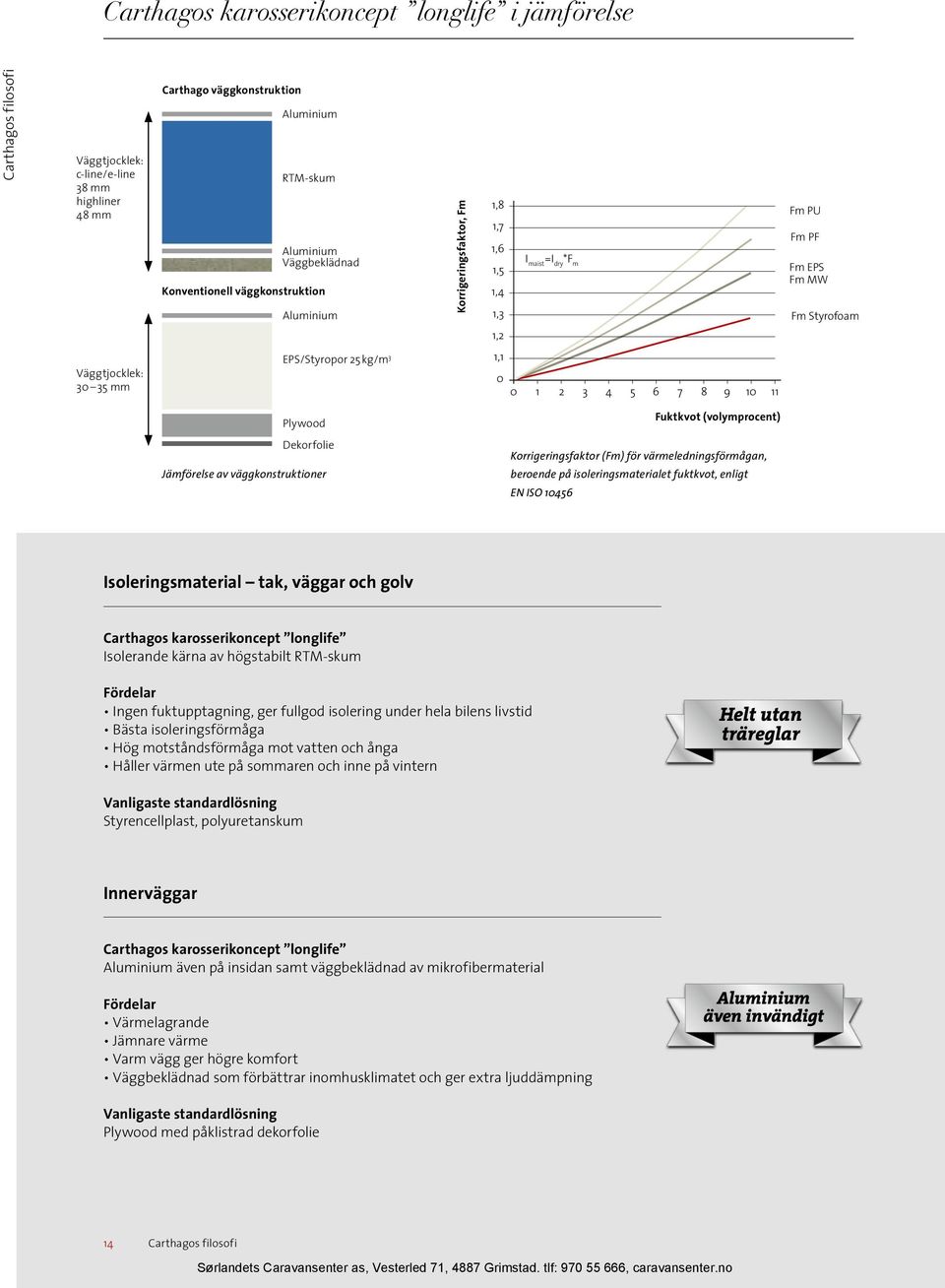

16 Carthagos karosserikoncept longlife i jämförelse Carthagos filosofi Väggtjocklek: c-line/e-line 38 mm highliner 48 mm Carthago väggkonstruktion Aluminium RTM-skum Aluminium Väggbeklädnad Konventionell väggkonstruktion Aluminium Korrigeringsfaktor, Korrekturfaktor Fm 1,8 1,7 1,6 1,5 1,4 1,3 I maist =I dry *F m Fm PU Fm PF Fm EPS Fm MW Fm Styrofoam 1,2 Väggtjocklek: mm EPS/Styropor 25 kg/m 3 1, Plywood Feuchtigkeitsgehalt Fuktkvot (volymprocent) (in Vol %) Dekorfolie Jämförelse av väggkonstruktioner Korrigeringsfaktor (Fm) för värmeledningsförmågan, beroende på isoleringsmaterialet fuktkvot, enligt EN ISO Isoleringsmaterial tak, väggar och golv Carthagos karosserikoncept longlife Isolerande kärna av högstabilt RTM-skum Fördelar Ingen fuktupptagning, ger fullgod isolering under hela bilens livstid Bästa isoleringsförmåga Hög motståndsförmåga mot vatten och ånga Håller värmen ute på sommaren och inne på vintern Helt utan träreglar Vanligaste standardlösning Styrencellplast, polyuretanskum Innerväggar Carthagos karosserikoncept longlife Aluminium även på insidan samt väggbeklädnad av mikrofibermaterial Fördelar Värmelagrande Jämnare värme Varm vägg ger högre komfort Väggbeklädnad som förbättrar inomhusklimatet och ger extra ljuddämpning Aluminium även invändigt Vanligaste standardlösning Plywood med påklistrad dekorfolie 14 Carthagos filosofi

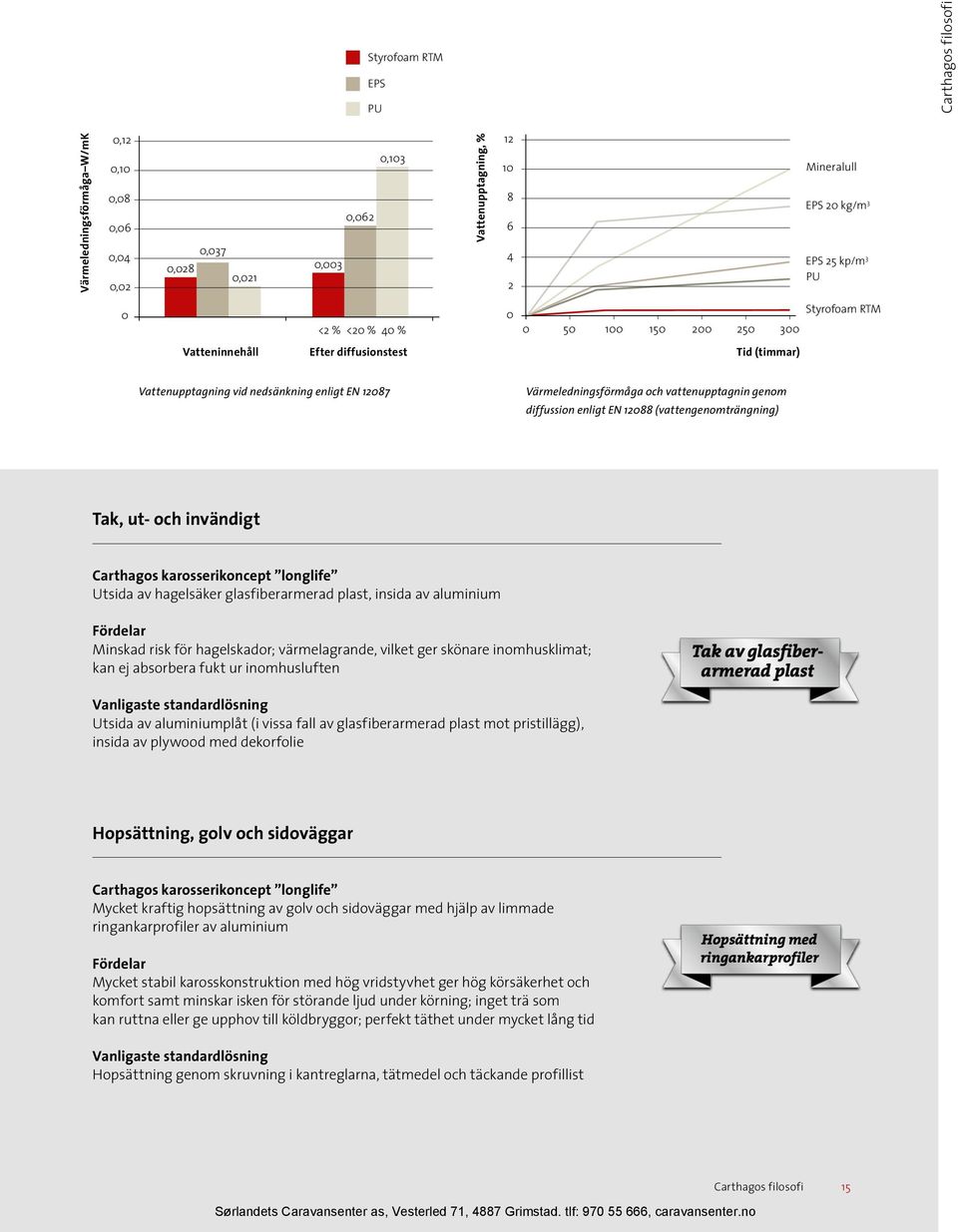

17 Styrofoam RTM EPS PU Carthagos filosofi Värmeledningsförmåga W/mK Wärmeleitfähigkeit W/mK 0,12 0,10 0,08 0,06 0,04 0,02 0,037 0,028 0,021 0,103 0,062 0,003 Wasseraufnahme Vattenupptagning, % Mineralull Mineralfaser EPS 20 kg/m 3 EPS 25 kp/m 3 PU 0 <2 % <20 % 40 % 0 Styrofoam RTM Vatteninnehåll Trockenheit Efter Nach diffusionstest Diffusionstest Zeit Tid in Stunden (timmar) Vattenupptagning vid nedsänkning enligt EN Värmeledningsförmåga och vattenupptagnin genom diffussion enligt EN (vattengenomträngning) Tak, ut- och invändigt Carthagos karosserikoncept longlife Utsida av hagelsäker glasfiberarmerad plast, insida av aluminium Fördelar Minskad risk för hagelskador; värmelagrande, vilket ger skönare inomhusklimat; kan ej absorbera fukt ur inomhusluften Tak av glasfiberarmerad plast Vanligaste standardlösning Utsida av aluminiumplåt (i vissa fall av glasfiberarmerad plast mot pristillägg), insida av plywood med dekorfolie Hopsättning, golv och sidoväggar Carthagos karosserikoncept longlife Mycket kraftig hopsättning av golv och sidoväggar med hjälp av limmade ringankarprofiler av aluminium Fördelar Mycket stabil karosskonstruktion med hög vridstyvhet ger hög körsäkerhet och komfort samt minskar isken för störande ljud under körning; inget trä som kan ruttna eller ge upphov till köldbryggor; perfekt täthet under mycket lång tid Hopsättning med ringankarprofiler Vanligaste standardlösning Hopsättning genom skruvning i kantreglarna, tätmedel och täckande profillist Carthagos filosofi 15

18 Carthagos innovativa lättbyggnadsteknik Carthagos filosofi Att bygga lätt är enkelt, men att bygga lätt på ett smart sätt är inte lika enkelt. Redan 2008 kunde dock vi på Carthago skapa en ny trend då vi presenterade chic c-line. Äntligen fanns det en helintegrerad husbil med högsta komfort som, trots en väl tilltagen lastförmåga, inte hade en totalvikt som översteg 3,5 ton. Att ständigt ligga på gränsen, utan att överskrida de fysikaliska lagarna, och samtidigt skapa lösningar som uppfyller våra kunders högt ställda krav, är därför de allra viktigaste utmaningarna för de skickliga teknikerna på vår utvecklingsavdelning. Detta hade vi åstadkommit genom att införa en ny och innovativ lättbyggnadsteknik, och sedan den dagen tillhör Carthago de världsledande inom detta område. Medan många andra håller vikten nere genom att spara in på viktiga detaljer mindre bränsle-, vatten- och avsloppstankar, och svagare motor och genom att minska på komforten, går vi på Carthago helt andra vägar som inte påverkar vare sig komfort, kvalitet eller utrustning. 3,5 t Vissa planlösningar med 3,5 ton totalvikt Exempel på standardutrustning, chic c-line Karosserikoncept longlife Värmelagrande dubbelgolv Basmotor: 130 hk Förardörr Panoramatakfönster i vardagsrummet Klassens största bäddmått: 160 x 195 cm 160 l kylskåp med separat frysfack och mycket mer Carthagos filosofi

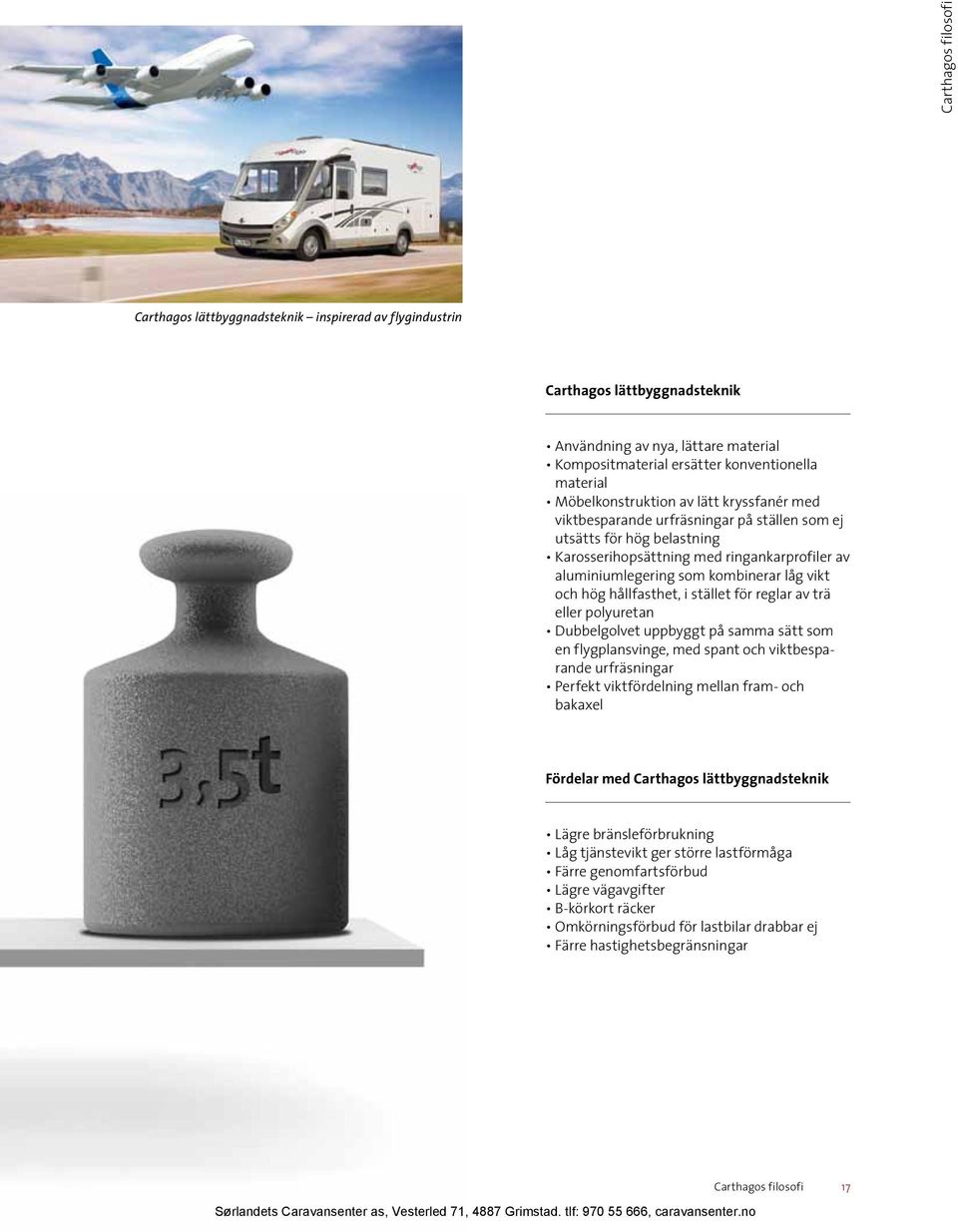

19 Carthagos filosofi Carthagos lättbyggnadsteknik inspirerad av flygindustrin Carthagos lättbyggnadsteknik Användning av nya, lättare material Kompositmaterial ersätter konventionella material Möbelkonstruktion av lätt kryssfanér med viktbesparande urfräsningar på ställen som ej utsätts för hög belastning Karosserihopsättning med ringankarprofiler av aluminiumlegering som kombinerar låg vikt och hög hållfasthet, i stället för reglar av trä eller polyuretan Dubbelgolvet uppbyggt på samma sätt som en flygplansvinge, med spant och viktbesparande urfräsningar Perfekt viktfördelning mellan fram- och bakaxel Fördelar med Carthagos lättbyggnadsteknik Lägre bränsleförbrukning Låg tjänstevikt ger större lastförmåga Färre genomfartsförbud Lägre vägavgifter B-körkort räcker Omkörningsförbud för lastbilar drabbar ej Färre hastighetsbegränsningar Carthagos filosofi 17

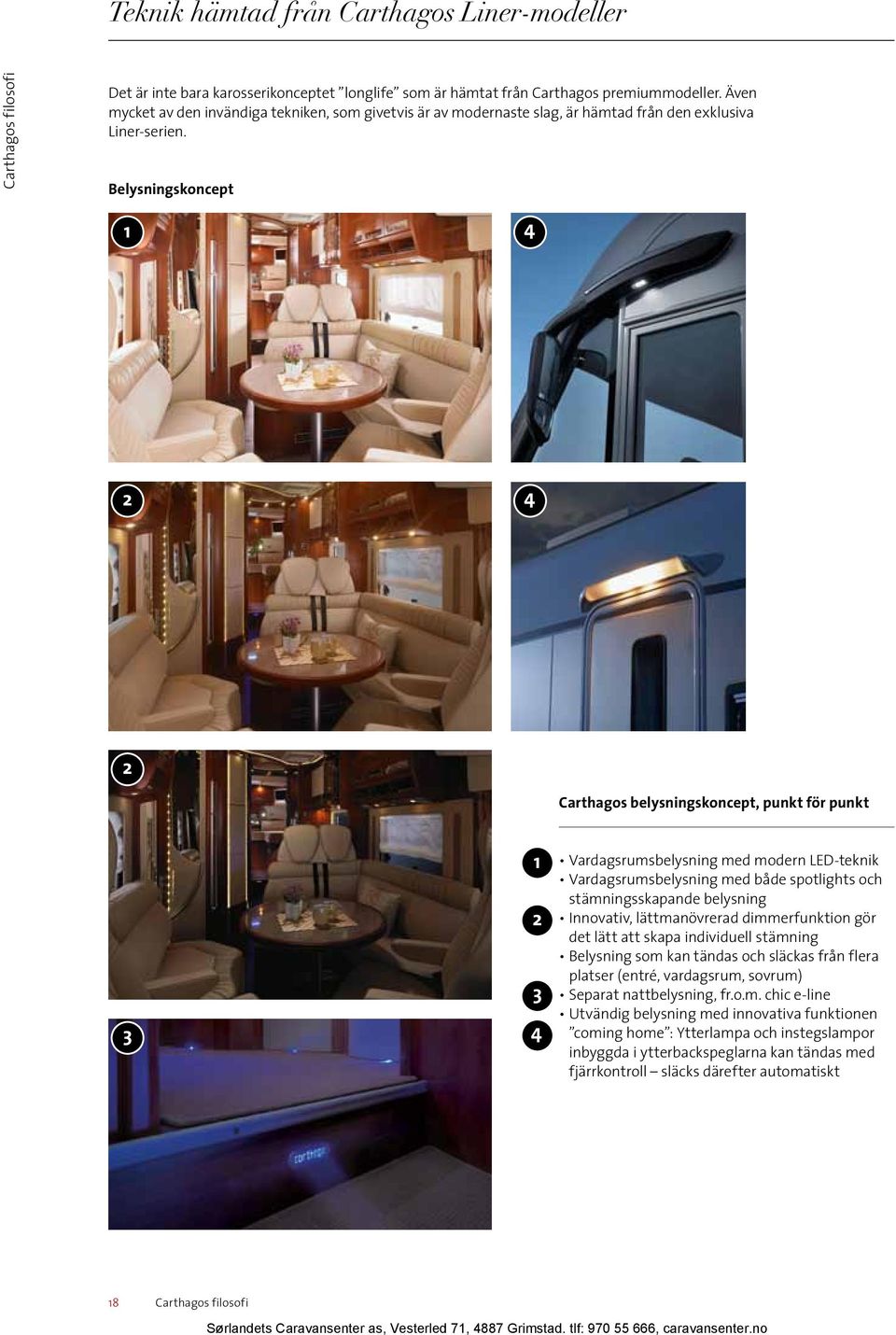

20 Teknik hämtad från Carthagos Liner-modeller Carthagos filosofi Det är inte bara karosserikonceptet longlife som är hämtat från Carthagos premiummodeller. Även mycket av den invändiga tekniken, som givetvis är av modernaste slag, är hämtad från den exklusiva Liner-serien. Belysningskoncept Carthagos belysningskoncept, punkt för punkt Vardagsrumsbelysning med modern LED-teknik Vardagsrumsbelysning med både spotlights och stämningsskapande belysning Innovativ, lättmanövrerad dimmerfunktion gör det lätt att skapa individuell stämning Belysning som kan tändas och släckas från flera platser (entré, vardagsrum, sovrum) Separat nattbelysning, fr.o.m. chic e-line Utvändig belysning med innovativa funktionen coming home : Ytterlampa och instegslampor inbyggda i ytterbackspeglarna kan tändas med fjärrkontroll släcks därefter automatiskt 18 Carthagos filosofi

21 El-teknik Carthagos filosofi Carthagos el-teknik, punkt för punkt Lättskött kontrollpanel Luxus med moderna touch-knappar Lätt åtkomlig teknikcentral i garaget Alla viktiga säkringar lättåtkomligt placerade i teknikcentralen Förstklassiga gel-batterier med hög kapacitet för bodelen Batterierna lättåtkomligt placerade i det isolerade och uppvärmda dubbelgolvet, vilket gör att de behåller sin kapacitet även vintertid Vattenförsörjning Carthagos vattenförsörjning, punkt för punkt Hela vattensystemet servicevänligt monterat Tankarnas rengöringsöppningar lätt åtkomliga Effektivt tryckvattensystem som kräver ringa underhåll, och som ger samma tryck vid samtliga tappställen Alla komponenter frostsäkert placerade i det isolerade och uppvärmda dubbelgolvet Vattenkranar / -armaturer av hemmatyp med keramiska tätningar Elegant designad köksarmatur, helt av metall och med utdragbar dusch Carthagos filosofi 19

22 Carthagos körsäkerhet och körkomfort Carthagos filosofi När det gäller säkerhet, går det inte att kompromissa! Därför förlitar vi på Carthago oss inte, när det gäller chic c-line och e-line, enbart på de moderna säkerhets- och komfortlösningarna hos Fiat Ducato och AL-KO Kobers lågprofilchassi utan har kompletterat dessa med egna säkerhetslösningar. Och med säkerhet menar vi inte bara din säkerhet under körningen, utan också din trygghet när du nått fram till ditt mål. Carthago var dessutom det första företag inom hela husbilsbranschen som fått förarmiljön certifierad av tyska TÜV. I konkurrens med fem andra märken fick chic c-line, utöver certifikatet, på många punkter betyget bäst i test. Testmoment Undanmanöverprov enligt ISO-norm Körkomfort enligt DIN-norm på testbana med belgisk gatsten Invändig ljudnivå vid 50 km/h Carthagos säkerhets och komfortfördelar Chic c-line på testbanan AL-KO lågprofilchassi, specialkonstruerat för Carthago, med kraftig nedsänkning för dubbelgolvet samt bred (1 980 mm) bakre spårvidd Dubbelgolvskonstruktion som ger ökad körstabilitet Väl avvägd viktfördelning samt låg tyngdpunkt ger hög stabilitet vid kurvtagning Carthago säkerhetskaross med Crashbox : Mycket kraftig konstruktion, helt utan träreglar, med hopsättning med kraftiga ringankarprofiler, ger hög passiv inre säkerhet TÜV-certifierad körkomfort Stort urval av chassietillbehör Påkörning i ca. 60 km/h 20 Carthagos filosofi

23 Carthagos filosofi 1,98 m Bakaxel med extra bred spårvidd Chic c-line i jämförande chassitest AL-KO lågprofilchassie ger avgörande fördelar! Lägre vikt ger mer lastförmåga och lägre bränsleförbrukning Extremt låg tyngdpunkt ger bättre väghållning och lugnare gång Individuell hjulupphängning bak i stället för stel axel ger bättre väghållning och personbilslik komfort Varmgalvaniserade balkar, i stället för målade, ger bättre skydd mot rost och därmed längre livslängd Tillvalsutrustning: AL-KO Auto Level Controler AL-KO Air Premium luftfjädringssystem för bakaxeln AL-KO 4-kanalig helluftfjädring för fram- och bakaxel CMOV017 Web-Code Auto Level Controler: Förbättrad fjädringskomfort och konstant höjd över vägbanan Carthagos filosofi 21

24 Reparationsvänlig Carthagos filosofi Front Akter Sida En Carthago-kaross är inte bara elegant form given, utan designen är också genomtänkt in i minsta detalj bland annat för att vara så lätt och billig att reparera som möjligt, om olyckan en dag skulle vara framme. Så är till exempel front och akter uppdelade i lätt utbytbara sektioner i stället för att, som på många andra husbilar, bestå av ett helt parti av glasfiberarmerad plast. Fördelar Element av plast med hög kvalitet Påverkas ej av UV-ljus och missfärgas inte Låg vikt (avsevärt lägre än glasfiberarmerad plast) Fronten uppdelad i flera sektioner med separat stötfångare (Front 1 3) Aktern uppdelad i flera sektioner med separat stötfångare (Akter 1 4) Sidokjolar Av kraftig, strängpressad aluminium Sektionsuppdelade för lätt utbyte (Sida 1 6) 22 Carthagos filosofi

25 Carthago kvalitetssnickerier Carthagos filosofi Kraftig konstruktion, även av välvda detaljer Durafix -hopsättning med not och fjäder Vi på Carthago lägger ned lika stor omsorg på snickerierna som på karossen. Varje möbel är hantverksmässigt gjord i våra egna snickerier, och som material använder vi endast förstklassig kryssfanér. Medan de flesta andra husbilstillverkare nöjer sig med att skruva ihop de olika komponenterna som skall bilda en möbel, använder vi på Carthago en mer avancerad och påkostad hopsättningsteknik där de olika detaljerna dessutom hålls samman av not och fjäder precis som i handgjorda kvalitetsmöbler. Resultatet blir en mycket exakt hopfogning, men framför allt en mycket längre livslängd även om du ofta kör på dåliga vägar. Carthago kvalitetssnickerier Snickerier av egen tillverkning Förstklassig, flerskiktig kryssfanér Möblerna fastsatta i det stabila dubbelgolvet inte i väggarna Självbärande möbelkonstruktion Durafix -hopsättning med fjäder och not som komplement till skruvning Ljuddämpande element på luckorna, samt specialklädsel på innerväggarna, ger lägre ljudnivå under körning Massiva beslag av hög kvalitet Carthagos filosofi 23

26 Sovkomfort Carthagos filosofi Som man bäddar får man ligga säger ordspråket, och i varje husbil från Carthago kommer du garanterat att sova gott! Detta beror inte bara på den ombonade atmosfären, de skönt varma väggarna med mikrofiberbeklädnad eller den angenäma doften av äkta trä och ädla material. Nej, vår filosofi är i stället att god sömn kommer av en god säng! Därför är alla våra sängar extra rymliga, både på längden och bredden, och de är försedda med en förstklassig kallskummadrass med 7 komfortzoner som perfekt anpassar sig efter din kropp. För de tillfällen ni behöver extra sovplats kanske har ni barnbarn eller goda vänner med på resan finns i vissa av de halvintegrerade modellerna en nedsänkbar säng ovanför sittgruppen, och i alla helintegrerade Carthagomodeller hittar du en nedsänkbar säng ovanför förar- och passagerarplatserna i båda fallen med klassens största bäddmått. Carthagos sovkomfort, punkt för punkt Alla fasta sängar med förstklassiga kallskummadrasser med 7 komfortzoner Elastiskt fjädrande ribbotten Bekväm höjd på bakre sängar Marknadens största 160 x 195 cm nedsänkbara säng i en helintegrerad husbil Stege behövs ej vid den nedsänkbara sängen God sitthöjd i den nedsänkbara sängen Nedsänkbara sängen mycket stabil i nedsänkt läge 24 Carthagos filosofi

27 Boendekomfort Carthagos filosofi I en husbil från Carthago har du alla möjligheter att uppleva samma komfort som i en lyxig våning eller hotellsvit. Genom de stora fönstren och takfönstren flödar ljuset in, och i den ergonomiskt utformade sittgruppen med sin exklusiva klädsel sitter du verkigen bekvämt och kan koppla av. Om det naturliga ljuset inte skulle räcka till, så gör Carthagos belysningskoncept med dimmerstyrd LED-belysning det lätt att skapa önskad stämning kanske för en romantisk middag för två. Oavsett vilken planlösning du väljer, kommer du att upptäcka den för Carthago så typiska, tydliga rumsindelningen med genomtänkt och funktionell inredning men så räknas ju också Carthago till de ledande företagen när det gäller husbilsdesign. Carthagos boendekomfort, punkt för punkt Generöst tilltagna utrymmen med unik känsla av rymd Carthago-tyspiska planlösningar med tydlig rumsindelning Komfortsittgrupp med ergonomiskt formgivna dynor Förarhyttens stolar utgör en naturlig del av sittgruppen Bekväm sidosoffa, som tillval förvandlingsbar till 5:e bältesförsedd sittplats (ej alla modeller) Ergonomiskt formgivna dynor med klädsel av högsta kvalitet Innerväggarna klädda med mikrofibermaterial Dimmerstyrd LED-belysning i hela vardagsrummet Bordet vrid- och skjutbart för bästa läge Carthagos filosofi 25

28 Carthagos kärnkompetens: Helintegrerade husbilar Carthagos filosofi Carthago räknas av många som husbilen med stort H, och detta gäller inte minst för våra helintegrerade modeller. Dessa har sedan många år kommit att bli normgivande när det gäller design, aerodynamiska egenskaper, sikt från förarplatsen och komfort på semesterresan. Utmärkande för våra helintegrerade modeller är den effektiva isoleringen och den stora marknadens största! nedsänkbara sängen ovanför förar- och passagerarplatserna. Välisolerad förarhytt Den utmärkta aerodynamiken leder till lägre bränsle - förbrukning, och reducerar vindbruset under körning Carthagos aerodynamik, punkt för punkt 56 Mer lutande front Fronten välvd i 3 riktningar Vindrutan välvd i 3 riktningar Eleganta rundningar i fronten och vid övergågen mellan vägg och tak Aerodynamiskt utformade backspeglar av bussmodell (Carthago bestview ) Mer lutande front än hos många av konkurrenterna 26 Carthagos filosofi

29 Carthagos siktkoncept bäst i test Carthagos siktkoncept, punkt för punkt Carthagos filosofi 1,16 m 2,77 m Vägbanan synlig så nära som 2,77 m i en helintegrerad chic-modell (test in promobil 9/2010) God sikt för bästa trygghet under körning Stor, djupt neddragen panoramavindruta och ergonomiskt utformad förarplats bidrar till den goda sikten Kraftigt framåtlutad instrumentbräda Sikten från Carthagos förarplats får bästa betyg vid jämförelse med konkurrenterna. Illustrationen visar tydligt hur god sikt, och hur små döda vinklar man har från förarplatsen i en Carthago chic. Carthago busspeglar bestview Sikt från förarplatsen Betyg: Bäst i test! Reisemobil Test 9/2010 Carthago busspeglar bestview med extra vidvinkelspegel för bästa bakåtsikt Ny form och ny placering gör att speglarna stör mindre vid t.ex. rondellkörning Optimerade vindrutetorkare som sveper större yta Plisségardin med flera funktioner Solskydd: Dras gardinen uppifrån och ner, fungerar den som solskydd under körning. Insynsskydd: Dras gardinen nerifrån och upp skyddar den mot nyfikna blickar, samtidigt som den släpper in dagsljus. Mörkläggning och isolering: Helt stängd gardin. Specialmaterial med bikakestruktur med god isolerande förmåga. Kan dras uppifrån och ner eller nerifrån och upp, vilket ger flera funktioner. CPDF007 Web-Code Carthagos filosofi 27

30 Carthagos kärnkompetens: Helintegrerade husbilar Carthagos filosofi Helintegrerad boendekomfort Helintegrerad boendekomfort, punkt för punkt Stor, luftig och inbjudande sittgrupp L-soffa och sidsoffa ger plats för upp till 6 personer Förarhyttens stolar kan vridas 180 och utgör en naturlig del av sittgruppen Rymliga sittplatser med gott om benutrymme Ergonomiskt utformade dynor Förarhyttens stolar försedda med armstöd, och ställbara i höjd och lutning Förarhyttens stolar på samma nivå som resten av sittgruppen Förarhyttens stolar även bekväma som tvfåtöljer Quick up -fäste för flatskärms-tv inbyggt i sidosoffans ryggstöd Carthagos filosofi

31 Sovkomfort i Carthagos helintegrerade modeller Sitthöjd: mm Helintegrerad sovkomfort, punkt för punkt Klassens största nedsänkbara säng: bäddmått 160 x 195 cm Kan bekvämt nås via sidosoffan utan stege Djupt nedsänkbar, vilket ger bekvämare åtkomst och bättre sitthöjd i sängen Mycket stabil i nedsänkt läge Hylla och läsbelysning Mini Heki taklucka ovanför sängen Carthagos filosofi Alternativ: Som tillval kan de helintegrerade modellerna levereras med förvaringsskåp i stället för nedsänkbar säng Carthagos förarhyttskoncept helintegrerade modeller Carthagos förarplats, punkt för punkt Carthagos förardörr, punkt för punkt Avancerad uppvärmning av instrumentbrädan för att ge högsta komfort även i förarhytten när denna används som sittplats vid stillastående Förarhyttens stolar utgör en naturlig del av sittgruppen Display för backkamera inbyggd i instrumentbrädan och placerad på sidan där den lätt kan läsas av utan risk för bländning Friskluftgaller i rostfritt stål (Superpaket) Ädelträdekor på instrumentbrädan (Superpaket) Instrumentbräda med lättstädad Softtouch - yta 4 5 Förenklar tillträdet till förarhytten Förardörr med dubbel säkerhetslåsning Kan öppnas med fjärrkontrollen coming home Djupt neddraget, bekvämt insteg Backspegelfäste med inbyggd instegsbelysning Förarhyttsbelysning som kan regleras även från förardörrens öppning Förlängda spegelarmar med regnvattenavledare samt dropplist ovanför dörren som håller regnvattnet borta Carthagos filosofi 29

32 Carthago: Halvintegrerade husbilar Carthagos filosofi Halvintegrerade husbilar verkar många husbilstillverkare betrakta som en kompromiss dock inte vi på Carthago. Även våra T-serier är fullvärdiga husbilar, med exakt samma uppbyggnad som våra helintegrerade modeller dock med undantag för förarhytt och sittgrupp. Givetvis har alla halvintegrerade Carthagomodeller ett värmelagrande dubbelgolv, som inte bara erbjuder förvaringsutrymmen utan också ger en behaglig golvvärme. Detta gör att alla våra T-modeller lämpar sig väl för vintercamping. Även det stora mopedgaraget är väl isolerat precis som i de helintegrerade modellerna. Carthagos halvintegrerade, punkt för punkt AL-KO lågprofilchassi ger lägre totalhöjd, vilket sparar bränsle Väl tilltagen ståhöjd Samma karosskonstruktion som premiumklassens Liner-modeller Alla modeller med värmelagrande dubbelgolv Dubbelgolv med förvaringsutrymme Helt plant golv i vardagsrummet Alla modeller med nedsänkt, helt isolerat mopedgarage Stort urval planlösningar, även i 3,5-tonsklassen Vissa modeller med nedsänkbar säng Boendekomfort i Carthagos halvintegrerade modeller Halvintegrerad boendekomfort, punkt för punkt Bekväma pilotstolar i förarhytten Förarhyttens stolar ställbara i höjd och lutning (Superpaket) Förarhyttens stolar på samma nivå som resten av sittgruppen Förarhyttens stolar kan vridas 180 Extra höga ovanskåp ovanför förarhytten Draperi för att avskilja förarhytten Takutsnittet klätt med exklusivt skinn 30 Carthagos filosofi

33 Carthagos filosofi Carthagos filosofi 31

34 Carthagos filosofi Modellserierna en jämförelse c-line I/XL c-line T/T-Plus Kännetecken Viktklass Chassi Totallängd Totalhöjd Världsmästaren i komfort Lättviktsmodeller i klassen 3,5 till 4,25 t (XL: 5,0 t) Fiat Ducato med AL-KO / Carthago special lågprofilchassi (XL: tandemaxel) 6,20 m till 7,40 m (xl: 8,35 m) 2,86 m inkl. dubbelgolv Den kompakta halvintegrerade Lättviktsmodeller i klassen 3,5 till 4,25 t Fiat Ducato med AL-KO / Carthago special lågprofilchassi 6,20 m till 7,40 m 2,86 m inkl. dubbelgolv (T-Plus: 2,92 m) Viktklass/ lastförmåga Upp till kg Upp till kg Komfort, planlösning Sittgrupp L-sittgrupp med eller utan sidosoffa; upp till 5 personer (XL: lång sidosoffa) L-sittgrupp med eller utan sidosoffa; upp till 5 personer (T-plus: lång sidosoffa) Kök Platssparande sidokök/ kompakt vinkelkök Platssparande sidokök/ kompakt vinkelkök Bad Platssparande Kombi-badrum/Raumbad med omklädningsrum (ej 3.7) Platssparande Kombi-badrum/Raumbad med omklädningsrum Lastutrymmen Dubbelgolv Värmelagrande dubbelgolv Space, 170 mm; ut- och invändiga lastutrymmen, 400 mm; helt plant golv i bodelen Värmelagrande dubbelgolv Space, 170 mm; ut- och invändiga lastutrymmen, 400 mm; helt plant golv i bodelen Mopedgarage Dörr på vänster och höger sida; invändig höjd 120 cm Dörr på vänster och höger sida; invändig höjd 120 cm Oberoende Volym, färsk-/spillvatten 115 l/115 l i uppvärmt dubbelgolv (c-line XL: 160 l) 115 l/115 l i uppvärmt dubbelgolv Elektricitet Kylskåp Elcentral i garaget 1 x 80 Ah, utbyggbart till 2 x 80 Ah 160 l med separat frysfack Elcentral i garaget 1 x 80 Ah, utbyggbart till 2 x 80 Ah 160 l med separat frysfack Vinteregenskaper Uppvärmning Truma Combi luftburen centralvärme med värmelagrande dubbelgolv och uppvärmd instrumentbräda; Alde vattenburen centralvärme som tillval (standard i XL) Truma Combi luftburen centralvärme med värmelagrande dubbelgolv; Alde vattenburen centralvärme som tillval 32 Modellserierna CMOV027 Web-Code

35 e-line s-plus highliner Carthagos filosofi Världsmästaren i oberoende e-line Yachting : 4,5 t e-line Linerclass 5,0 t Fiat Ducato med AL-KO / Carthago special lågprofilchassi (enkel-/tandemaxel) 6,99 m till 7,78 m 2,99 m/3,02 m inkl. dubbelgolv Världsmästaren i oberoende Iveco Daily 5,4 t Iveco Daily 50C med bakhjulsdrift och dubbelmontage 7,78 m till 8,12 m 3,17 m inkl. dubbelgolv Världsmästaren i lastförmåga Iveco Daily 6,5/7,0 t Iveco Daily 65/70C med bakhjulsdrift och dubbelmontage 7,83 m till 8,72 m 3,25 m inkl. dubbelgolv Upp till kg Upp till kg Upp till kg Väggtjocklek 48 mm Liner-klass Stor rundsittgrupp med sidosoffa; upp till 6 personer; stort, runt bord Stor rundsittgrupp med sidosoffa; upp till 6 personer; stort, runt bord Stor lounge-sittgrupp med lång sidosoffa Bekvämt vinkelkök; i vissa modeller med dubbel diskho Bekvämt vinkelkök; i vissa modeller med dubbel diskho Stort vinkelkök med dubbel diskho (ej modell 50) Komfort-badrum/Raumbad med omklädningsrum Komfort-badrum/Raumbad med omklädningsrum Extra stort Raumbad med 2 takhöga garderober (ej modell 50) Värmelagrande dubbelgolv Jumbo, 245 mm; stora ut- och invändiga lastutrymmen, upp till 690 mm; helt plant golv i bodelen; genomgående lastutrymme Stor lucka på vänster sida, dörr på höger sida; invändig höjd 120 cm Värmelagrande dubbelgolv Jumbo, 225 mm; stora ut- och invändiga lastutrymmen, upp till 740 mm; helt plant golv i bodelen; genomgående lastutrymme Stor lucka på vänster sida, dörr på höger sida; invändig höjd 130 cm Värmelagrande dubbelgolv Highliner, 345 mm; stora ut- och invändiga lastutrymmen, upp till 660 mm; helt plant golv i bodelen; genomgående lastutrymme Stor lucka på vänster och höger sida; invändig höjd 130 cm Upp till 235 l/190 l i uppvärmt dubbelgolv 235 l/190 l i uppvärmt dubbelgolv Tillval: Fekalietank 265 l/205 l i uppvärmt dubbelgolv Tillval: Fekalietank Elcentral i garaget 2 x 80 Ah, utbyggbart till 3 x 80 Ah 160 l med separat frysfack Elcentral i garaget 2 x 80 Ah, utbyggbart till 3 x 80 Ah 160 l med separat frysfack Elcentral i garaget 2 x 140 Ah, utbyggbart till 3 x 140 Ah 160 l med separat frysfack Alde vattenburen centralvärme med värmelagrande dubbelgolv med golvvärmeeffekt; uppvärmd instrumentbräda; extra värmepaket under förarstolen Alde vattenburen centralvärme med värmelagrande dubbelgolv med golvvärmeeffekt; uppvärmd instrumentbräda; extra värmepaket under förarstolen Alde vattenburen centralvärme med värmelagrande dubbelgolv med golvvärmeeffekt; uppvärmd instrumentbräda; extra värmepaket under förarstolen; vattenburen golvvärme vid sittgruppen CMOV037 Web-Code Modellserierna 33

36 c-line I Världsmästaren i komfort En serie kompakta, eleganta och lyxiga helintegrerade modeller som var pionjär och trendsättare när det gäller lyxiga bilar med låg vikt, och som dessutom har blivit en av de mest framgångsrika modellserierna i denna klass. Här kan du njuta av både charm och av modernaste teknik på fyra hjul, med en totalvikt på mellan 3,5 och 4,5 ton och det till ett mycket attraktivt pris. Låg vikt och god lastförmåga Carthagos lättbyggnadsteknik efficiency ger låg tjänstevikt och stor lastförmåga Fiat Ducato med AL-KO lågprofilchassi med bred bakre spårvidd, specialkonstruerat för Carthago Värmelagrande dubbelgolv med ut- och invändiga lastutrymmen Luftburen centralvärme; Alde vattenburen centralvärme som tillval Helt plant golv, från förarhytten och bakåt Goda vinteregenskaper Det är inte utan anledning som chic c-line blivit utsedd till årets husbil i Tyskland. Det vi främst uppskattar är lättviktskonstruktionen som gör att vår c-line har så bra lastförmåga, trots att totalvikten är bara 3,5 ton. Dessutom är vi imponerade av kvaliteten, och vi tycker att vi har fått mycket husbil för våra pengar. CMOV027 Web-Code Carthago-ägarna och -ambassadörerna Günter och Monika Ultes 34 chic c-line helintegrerade

37 chic c-line chic c-line helintegrerade 35

38 chic c-line c-line I

39 chic c-line CPAN007 Web-Code chic c-line helintegrerade 37

40 c-line T Den kompakta halvintegrerade chic c-line Älskar du friheten? Söker du maximalt utrymme på minsta möjliga yta? Då är detta modellserien för dig! Här hittar du kompakta, och lyxiga halvintegrerade modeller med totalvikt från 3,5 till 4,25 ton. Stor sittgrupp med L-soffa, klassens största bäddmått och ett rymligt dubbelgolv gör, att du inte behöver kompromissa på någon punkt. Carthagos lättbyggnadsteknik efficiency ger låg tjänstevikt och stor lastförmåga Värmelagrande dubbelgolv med ut- och invändiga lastutrymmen Luftburen centralvärme; Alde vattenburen centralvärme som tillval Helt plant golv, från förarhytten och bakåt Fiat Ducato med AL-KO lågprofilchassi med bred bakre spårvidd, specialkonstruerat för Carthago Rymliga, extra höga ovanskåp i förarhytten CPAN017 Web-Code 38 chic c-line halvintegrerade

41 chic c-line chic c-line halvintegrerade 39

42 chic c-line c-line T

43 chic c-line CPAN017 Web-Code chic c-line halvintegrerade 41

44 c-line Planlösningsfamilj L-sittgrupp, Kombi-badrum och sidokök Söker du en så kompakt husbil som möjligt, utan att behöva göra avkall på komforten? Då ska du titta närmare på modellerna 3.8 och 4.3! chic c-line L-sittgrupp med möjlighet till 5:e sittplats (helintegrerade modeller) Quick up tv-fäste som tillval; i halvintegrerade modeller i förarhyttens sideboard, i halvintegrerade modeller i förarhyttens ovanskåp Platssparande sidokök med gott om förvaringsutrymme; 160 l kylskåp i separat skåp Kombi-badrum med rund duschkabin Garderob under den bakre sängen Vy från vardagsrummet, planlösningsfamilj 1 Sittgruppen ovanifrån 42 chic c-line, planlösningsfamilj 1

45 chic c-line Vy mot förarhytten Förvaringsutrymme i sittgruppen, åtkomligt både inifrån och utifrån chic c-line, planlösningsfamilj 1 43

46 c-line Planlösningsfamilj chic c-line Quick up tv-fäste i förarhyttens sideboard i de helintegrerade modellerna 3.8 och 4.3 Kombi-badrum med rund duschkabin Platssparande sidokök 44 chic c-line, planlösningsfamilj 1

47 L-sittgrupp med 5:e sittplats (helintegrerade) Quick up tv-fäste vid förarhyttens ovanskåp i de halvintegrerade modellerna 3.8 och 4.3 Kombi-badrum/ omklädningsrum chic c-line Kombi-badrummet Omklädningsrum med plissédraperi Sidokök 160 l kylskåp, högt placerat i separat skåp Förlängningsskiva i köket chic c-line, planlösningsfamilj 1 45

48 c-line 3.8 Planlösningsfamilj Invändig höjd: mm chic c-line Invändig bredd: mm Basfakta: mycket kompakta mått och stor lastförmåga L-sittgrupp med extrasits (integrerade) 360 bord i lyxutförande Kombi-badrum med rund duschkabin stor bakre säng 147 / 138 x 210 cm stor, delvis utdragbar garderob under den bakre sängen 160 l kylskåp, placerat i bekväm höjd platssparande sidokök med diskho av rostfritt stål mycket rymligt garage med plats för cyklar eller moped chic c-line 3.8 2,86 m 6,35 m 2,27 m Chassi: Fiat Ducato 35 light / 40 heavy, AL-KO Axelavstånd: mm Ståhöjd: 1,98 m helintegrerade: Sovplatser, fasta / variabla: 4 Bältade sittplatser: 4 halvintegrerade: Sovplatser, fasta / variabla: 2 Bältade sittplatser: 4 46 chic c-line, planlösningsfamilj 1

49 c-line 4.3 Planlösningsfamilj Invändig höjd: mm chic c-line Invändig bredd: mm Basfakta: mycket kompakta mått och stor lastförmåga L-sittgrupp med en 5:e extrasits (integrerade) 360 bord i lyxutförande Kombi-badrum med rund duschkabin omklädningsrum med plissédraperi stora enkelsängar 80 x 198 / 186 cm med 105 cm höga, inbyggda garderober 160 l kylskåp, placerat i bekväm höjd platssparande sidokök med rund diskho av rostfritt stål mycket rymligt garage med plats för cyklar eller moped chic c-line 4.3 2,86 m 6,85 m 2,27 m Chassi: Fiat Ducato 35 light / 40 heavy, AL-KO Axelavstånd: mm Ståhöjd: 1,98 m helintegrerade: Sovplatser, fasta / variabla: 4 Bältade sittplatser: 4 halvintegrerade: Sovplatser, fasta / variabla: 2 Bältade sittplatser: 4 chic c-line, planlösningsfamilj 1 47

50 c-line Planlösningsfamilj L-sittgrupp med sidosoffa, Kombi-badrum och vinkelkök Chic c-line-modellerna i denna planlösningsfamilj kännetecknas framför allt av den bekväma sittgruppen med sidosoffa. Som tillval kan sidosoffan dessutom förvandlas till en bältesförsedd passagerarplats. Andra typiska kännetecken för denna planlösningsfamilj är: chic c-line L-sittgrupp med sidosoffa och (som tillval) 5:e, bältesförsedd passagerarplats Quick up tv-fäste (tillval) bakom sidosoffans ryggstöd Stort vinkelkök med hiss för kaffebryggare som tillval Kombi-badrum med rund duschkabin Omklädningsrum med plissédraperi Takhög garderob samt extra garderob under den bakre sängen Vy från vardagsrummet, planlösningsfamilj 2 Sittgruppen ovanifrån 48 chic c-line, planlösningsfamilj 2

51 chic c-line Vy mot förarhytten 5:e, bältesförsedd sittplats som tillval Förvaringsutrymme i sittgruppen, åtkomligt både inifrån och utifrån chic c-line, planlösningsfamilj 2 49

52 c-line Planlösningsfamilj Quick up tv-fäste bakom sidosoffans ryggstöd chic c-line Kombi-badrum med rund duschkabin Vinkelkök med rund, rostfri diskho 50 chic c-line, planlösningsfamilj 2

53 L-sittgrupp med sidosoffa Skön avkoppling med tv:n i tittvänlig höjd Kombi-badrum/ omklädningsrum chic c-line Kombi-badrummet Omklädningsrum med plissédraperi Vinkelkök 160 l kylskåp, placerat i bekväm höjd Hiss för kaffebryggare i ett av köksovanskåpen chic c-line, planlösningsfamilj 2 51

54 c-line 3.7 Planlösningsfamilj Invändig höjd: mm chic c-line Invändig bredd: 560 mm Basfakta: kompakta mått och stor lastförmåga L-sittgrupp med sidosoffa (5:e passagerarplats som tillval) 360 bord i lyxutförande vinkelkök med rund diskho av rostfritt stål takhög garderob extra garderob under bakre säng stor enkelsäng 88 / 78 x 210 cm Kombi-badrum med rund duschkabin omklädningsrum med plissédraperi 160 l kylskåp, placerat i bekväm höjd cykelgarage chic c-line 3.7 2,86 m 6,20 m 2,27 m Chassi: Fiat Ducato 35 light / 40 heavy, AL-KO Axelavstånd: mm Ståhöjd: 1,98 m helintegrerade: Sovplatser, fasta / variabla: 3 / 4 Bältade sittplatser: 4 / 5 52 chic c-line, planlösningsfamilj 2

55 c-line 4.2 Planlösningsfamilj Invändig höjd: mm chic c-line Invändig bredd: mm Basfakta: L-sittgrupp med sidosoffa (5:e passagerarplats som tillval) 360 bord i lyxutförande vinkelkök med rund diskho av rostfritt stål takhög garderob extra garderob under bakre säng stor bakre säng 147 / 138 x 210 cm Kombi-badrum med rund duschkabin omklädningsrum med plissédraperi 160 l kylskåp, placerat i bekväm höjd mycket rymligt garage med plats för cyklar eller moped chic c-line 4.2 2,86 m 6,80 m 2,27 m Chassi: Fiat Ducato 35 light / 40 heavy, AL-KO Axelavstånd: mm Ståhöjd: 1,98 m helintegrerade: Sovplatser, fasta / variabla: 4 / 5 Bältade sittplatser: 4 / 5 halvintegrerade: Sovplatser, fasta / variabla: 2 / 3 Bältade sittplatser: 4 / 5 chic c-line, planlösningsfamilj 2 53

56 c-line 4.2F Planlösningsfamilj Invändig höjd: 850 mm chic c-line Invändig bredd: 980 mm Basfakta: L-sittgrupp med sidosoffa (5:e passagerarplats som tillval) 360 bord i lyxutförande vinkelkök med rund diskho av rostfritt stål badrum med dusch längst bak, omklädningsrum med plissédraperi lätt åtkomlig, uppfällbar sidoplacerad säng 135 x 195 cm takhög garderob 160 l kylskåp, placerat i bekväm höjd garage (höjd 88 cm) med lastlucka chic c-line 4.2F 2,86 m 6,80 m 2,27 m Chassi: Fiat Ducato 35 light / 40 heavy, AL-KO Axelavstånd: mm Ståhöjd: 1,98 m helintegrerade: Sovplatser, fasta / variabla: 4 / 5 Bältade sittplatser: 4 / 5 halvintegrerade: Sovplatser, fasta / variabla: 2 / 3 Bältade sittplatser: 4 / 5 54 chic c-line, planlösningsfamilj 2

57 c-line 4.8 Planlösningsfamilj Invändig höjd: mm chic c-line Invändig bredd: mm Basfakta: L-sittgrupp med sidosoffa (5:e passagerarplats som tillval) 360 bord i lyxutförande vinkelkök med rund diskho av rostfritt stål takhög garderob 105 cm höga garderober under de bakre sängarna enkelsängar 80 x 198 / 186 cm Kombi-badrum med rund duschkabin omklädningsrum med plissédraperi 160 l kylskåp, placerat i bekväm höjd mycket rymligt garage med plats för cyklar eller moped chic c-line 4.8 2,86 m 7,28 m 2,27 m Chassi: Fiat Ducato 35 light / 40 heavy, AL-KO Axelavstånd: mm Ståhöjd: 1,98 m helintegrerade: Sovplatser, fasta / variabla: 4 / 5 Bältade sittplatser: 4 / 5 halvintegrerade: Sovplatser, fasta / variabla: 2 / 3 Bältade sittplatser: 4 / 5 chic c-line, planlösningsfamilj 2 55

58 c-line Planlösningsfamilj L-sittgrupp med sidosoffa, Raumbad och vinkelkök chic c-line Söker du en Chic c-line som ger dig extra god komfort, och tycker du att en längd över 7 meter inte spelar någon roll? Du bör du ta en titt på någon av modellerna 4.7, 4.9 eller 5.0. Främsta kännetecknet för dessa är vårt rymliga Raumbad med separat duschkabin. Tack vare den smarta dörrkonstruktionen, får du i dessa modeller dessutom ett stort, avskilt omklädningsrum. L-sittgrupp med sidosoffa och (som tillval) 5:e, bältesförsedd passagerarplats Quick up tv-fäste (tillval) bakom sidosoffans ryggstöd Extra stort vinkelkök med hiss för kaffebryggare som tillval Raumbad med separat duschkabin Stort omklädningsrum med stadig dörr av trä Vy från vardagsrummet, planlösningsfamilj 3 Sittgruppen ovanifrån 56 chic c-line, planlösningsfamilj 3

59 chic c-line Vy mot förarhytten 5:e bältesförsedd sittplats som tillval Förvaringsutrymme i sittgruppen, åtkomligt både inifrån och utifrån chic c-line, planlösningsfamilj 3 57

60 c-line Planlösningsfamilj Quick up tv-fäste bakom sidosoffans ryggstöd chic c-line Raumbad med separat duschkabin Vinkelkök med svängd arbetsyta 58 chic c-line, planlösningsfamilj 3

61 L-sittgrupp med sidosoffa Skön avkoppling med tv:n i tittvänlig höjd Raumbad chic c-line Separat toalettrum med tvättställ Vinkelkök med svängd arbetsyta K160 l kylskåp Hiss för kaffebryggare i ett av köksovanskåpen chic c-line, planlösningsfamilj 3 59

62 c-line 4.7 Planlösningsfamilj Invändig höjd: mm chic c-line Invändig bredd: mm Basfakta: extra stor hygienavdelning (Raumbad) L-sittgrupp med sidosoffa (5:e passagerarplats som tillval) 360 bord i lyxutförande extra stort vinkelkök med rund diskho av rostfritt stål Raumbad med separat duschkabin stor bakre säng 147 / 138 x 210 cm extra garderob under sängen takhög garderob omklädningsrum med dörr 160 l kylskåp, placerat i bekväm höjd mycket rymligt garage med plats för cyklar eller moped chic c-line 4.7 Chassi: Fiat Ducato 35 light / 40 heavy, AL-KO Axelavstånd: mm Ståhöjd: 1,98 m 7,20 m 2,86 m 2,27 m helintegrerade: Sovplatser, fasta / variabla: 4 / 5 Bältade sittplatser: 4 / 5 halvintegrerade: Sovplatser, fasta / variabla: 2 / 3 Bältade sittplatser: 4 / 5 60 chic c-line, planlösningsfamilj 3
