Utrustning, prislista och tekniska data

Transkript

1 Utrustning, prislista och tekniska data Chic C-Line Kompaktklassen Chic E-Line och S-Plus Komfortklasserna Chic High-Line Premiumklassen

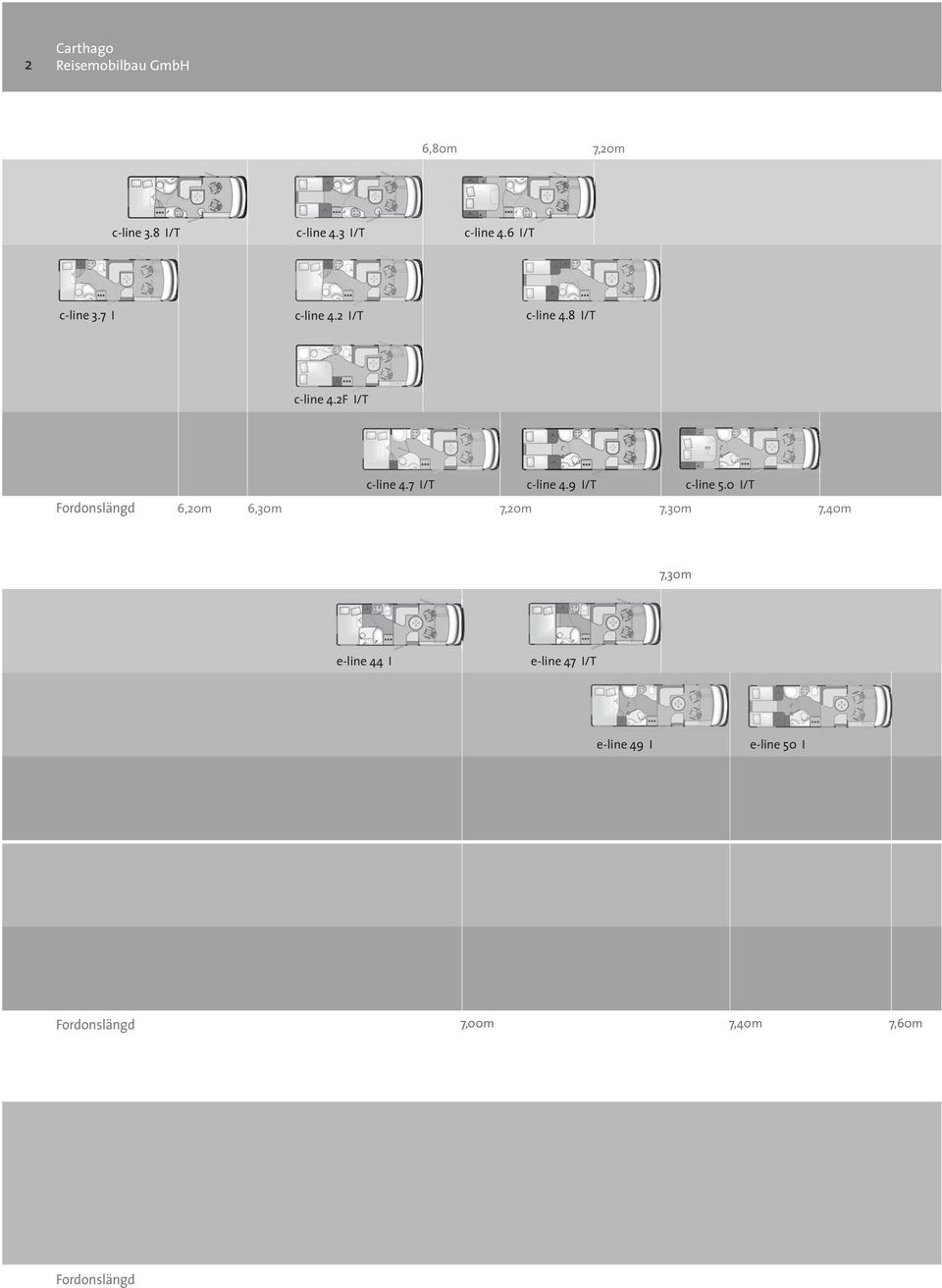

2 2 Carthago 6,80m 7,20m c-line 3.8 I/T c-line 4.3 I/T c-line 4.6 I/T c-line 3.7 I c-line 4.2 I/T c-line 4.8 I/T c-line 4.2F I/T Fordonslängd 6,20m 6,30m 7,20m c-line 4.7 I/T c-line 4.9 I/T c-line 5.0 I/T 7,30m 7,40m 7,30m e-line 44 I e-line 47 I/T e-line 49 I e-line 50 I Fordonslängd 7,00m 7,40m 7,60m Fordonslängd

3 Modellserier, längder och planlösningar Carthago 3 Chic C-Line L-sittgrupp, kombi-badrum och sidokök L-sittgrupp med sidosoffa, kombi-badrum och vinkelkök L-sittgrupp med sidosoffa, vario-badrum, vinkelkök e-line 51 I/T Rundsittgrupp med sidosoffa, komfort-badrum och vinkelkök med dubbel diskho Rundsittgrupp med sidosoffa, vario-badrum, vinkelkök e-line 51 KRH I Rundsittgrupp med sidosoffa, vario-badrum, vinkelkök med dubbel diskho s-plus 51 I s-plus 51 KRH I s-plus 52 I 7,80m 8,20m Rundsittgrupp med sidosoffa, komfort-badrum och vinkelkök med dubbel diskho Rundsittgrupp med sidosoffa, vario-badrum, vinkelkök med dubbel diskho high-line 54 I high-line 59 LE I high-line 62 QB I Lounge-sittgrupp med lång sidosoffa, vario-badrum (inklusive 2 garderober) samt vinkelkök med dubbel diskho 8,00m 8,40m 8,70m

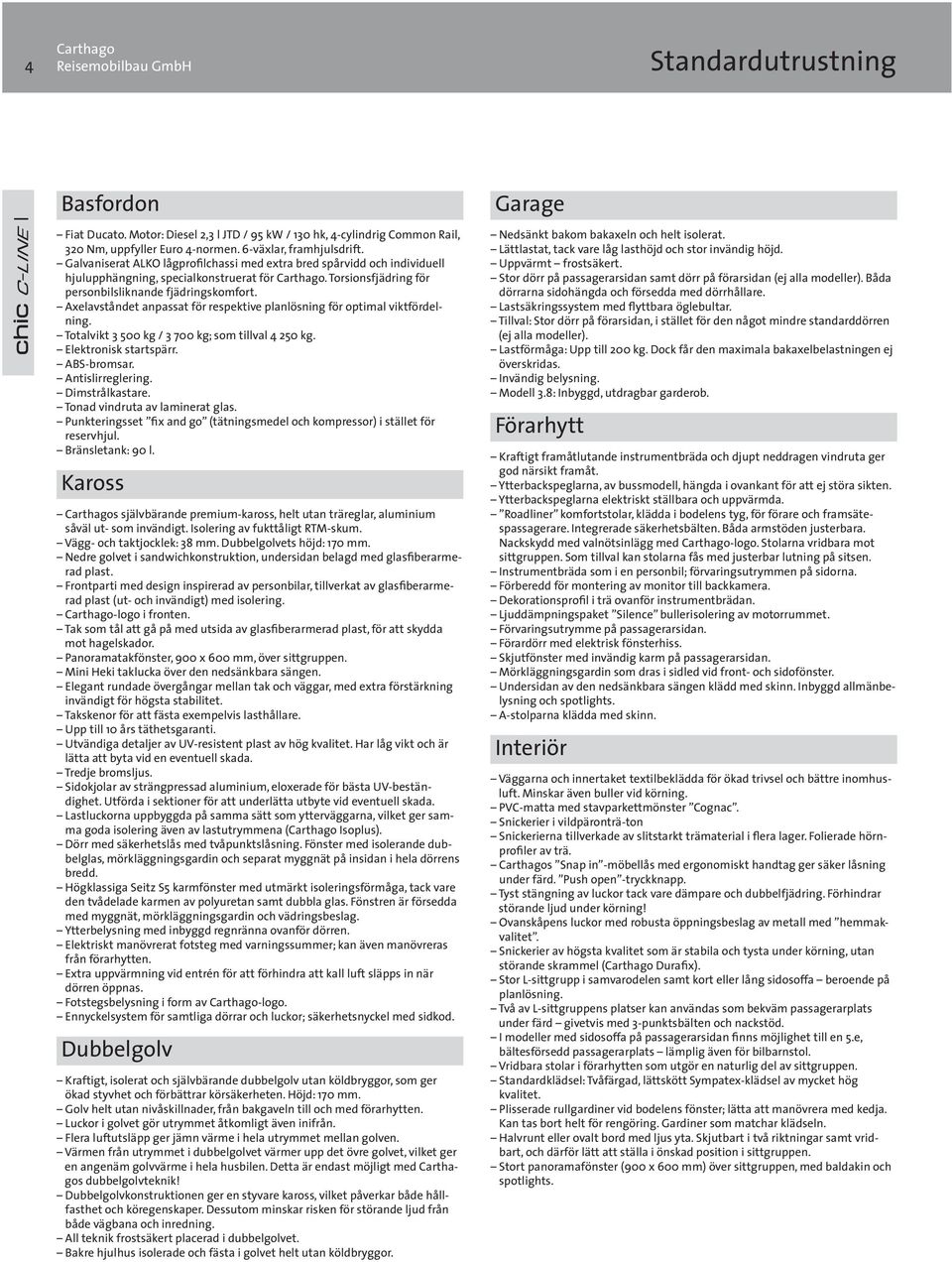

4 4 Standardutrustning Basfordon Fiat Ducato. Motor: Diesel 2,3 l JTD / 95 kw / 130 hk, 4-cylindrig Common Rail, 320 Nm, uppfyller Euro 4-normen. 6-växlar, framhjulsdrift. Galvaniserat ALKO lågprofilchassi med extra bred spårvidd och individuell hjulupphängning, specialkonstruerat för Carthago. Torsionsfjädring för personbilsliknande fjädringskomfort. Axelavståndet anpassat för respektive planlösning för optimal viktfördelning. Totalvikt kg / kg; som tillval kg. Elektronisk startspärr. ABS-bromsar. Antislirreglering. Dimstrålkastare. Tonad vindruta av laminerat glas. Punkteringsset fix and go (tätningsmedel och kompressor) i stället för reservhjul. Bränsletank: 90 l. Kaross Carthagos självbärande premium-kaross, helt utan träreglar, aluminium såväl ut- som invändigt. Isolering av fukttåligt RTM-skum. Vägg- och taktjocklek: 38 mm. Dubbelgolvets höjd: 170 mm. Nedre golvet i sandwichkonstruktion, undersidan belagd med glasfiberarmerad plast. Frontparti med design inspirerad av personbilar, tillverkat av glasfiberarmerad plast (ut- och invändigt) med isolering. Carthago-logo i fronten. Tak som tål att gå på med utsida av glasfiberarmerad plast, för att skydda mot hagelskador. Panoramatakfönster, 900 x 600 mm, över sittgruppen. Mini Heki taklucka över den nedsänkbara sängen. Elegant rundade övergångar mellan tak och väggar, med extra förstärkning invändigt för högsta stabilitet. Takskenor för att fästa exempelvis lasthållare. Upp till 10 års täthetsgaranti. Utvändiga detaljer av UV-resistent plast av hög kvalitet. Har låg vikt och är lätta att byta vid en eventuell skada. Tredje bromsljus. Sidokjolar av strängpressad aluminium, eloxerade för bästa UV-beständighet. Utförda i sektioner för att underlätta utbyte vid eventuell skada. Lastluckorna uppbyggda på samma sätt som ytterväggarna, vilket ger samma goda isolering även av lastutrymmena (Carthago Isoplus). Dörr med säkerhetslås med tvåpunktslåsning. Fönster med isolerande dubbelglas, mörkläggningsgardin och separat myggnät på insidan i hela dörrens bredd. Högklassiga Seitz S5 karmfönster med utmärkt isoleringsförmåga, tack vare den tvådelade karmen av polyuretan samt dubbla glas. Fönstren är försedda med myggnät, mörkläggningsgardin och vädringsbeslag. Ytterbelysning med inbyggd regnränna ovanför dörren. Elektriskt manövrerat fotsteg med varningssummer; kan även manövreras från förarhytten. Extra uppvärmning vid entrén för att förhindra att kall luft släpps in när dörren öppnas. Fotstegsbelysning i form av Carthago-logo. Ennyckelsystem för samtliga dörrar och luckor; säkerhetsnyckel med sidkod. Dubbelgolv Kraftigt, isolerat och självbärande dubbelgolv utan köldbryggor, som ger ökad styvhet och förbättrar körsäkerheten. Höjd: 170 mm. Golv helt utan nivåskillnader, från bakgaveln till och med förarhytten. Luckor i golvet gör utrymmet åtkomligt även inifrån. Flera luftutsläpp ger jämn värme i hela utrymmet mellan golven. Värmen från utrymmet i dubbelgolvet värmer upp det övre golvet, vilket ger en angenäm golvvärme i hela husbilen. Detta är endast möjligt med Carthagos dubbelgolvteknik! Dubbelgolvkonstruktionen ger en styvare kaross, vilket påverkar både hållfasthet och köregenskaper. Dessutom minskar risken för störande ljud från både vägbana och inredning. All teknik frostsäkert placerad i dubbelgolvet. Bakre hjulhus isolerade och fästa i golvet helt utan köldbryggor. Garage Nedsänkt bakom bakaxeln och helt isolerat. Lättlastat, tack vare låg lasthöjd och stor invändig höjd. Uppvärmt frostsäkert. Stor dörr på passagerarsidan samt dörr på förarsidan (ej alla modeller). Båda dörrarna sidohängda och försedda med dörrhållare. Lastsäkringssystem med flyttbara öglebultar. Tillval: Stor dörr på förarsidan, i stället för den något mindre standarddörren (ej alla modeller). Lastförmåga: Upp till 200 kg. Dock får den maximala bakaxelbelastningen ej överskridas. Invändig belysning. Modell 3.8: Inbyggd, utdragbar garderob. Förarhytt Kraftigt framåtlutande instrumentbräda och djupt neddragen vindruta ger god närsikt framåt. Ytterbackspeglarna, av bussmodell, hängda i ovankant för att ej störa sikten. Ytterbackspeglarna elektriskt ställbara och uppvärmda. Roadliner komfortstolar, klädda i bodelens tyg, för förare och framsätespassagerare. Integrerade säkerhetsbälten. Båda armstöden justerbara. Nackskydd med valnötsinlägg med Carthago-logo. Stolarna vridbara mot sittgruppen. Som tillval kan stolarna fås med justerbar lutning på sitsen. Instrumentbräda som i en personbil; förvaringsutrymmen på sidorna. Förberedd för montering av monitor till backkamera. Dekorationsprofil i trä ovanför instrumentbrädan. Ljuddämpningspaket Silence bullerisolering av motorrummet. Förvaringsutrymme på passagerarsidan. Förardörr med elektrisk fönsterhiss. Skjutfönster med invändig karm på passagerarsidan. Mörkläggningsgardin som dras i sidled vid front- och sidofönster. Undersidan av den nedsänkbara sängen klädd med skinn. Inbyggd allmänbelysning och spotlights. A-stolparna klädda med skinn. Interiör Väggarna och innertaket textilbeklädda för ökad trivsel och bättre inomhusluft. Minskar även buller vid körning. PVC-matta med stavparkettmönster Cognac. Snickerier i vildpäronträ-ton Snickerierna tillverkade av slitstarkt trämaterial i flera lager. Folierade hörnprofiler av trä. Carthagos Snap in -möbellås med ergonomiskt handtag ger säker låsning under färd. Push open -tryckknapp. Tyst stängning av luckor tack vare dämpare och dubbelfjädring. Förhindrar störande ljud under körning! Ovanskåpens luckor med robusta öppningsbeslag av metall med hemmakvalitet. Snickerier av högsta kvalitet som är stabila och tysta under körning, utan störande skrammel (Carthago Durafix). Stor L-sittgrupp i samvarodelen samt kort eller lång sidosoffa beroende på planlösning. Två av L-sittgruppens platser kan användas som bekväm passagerarplats under färd givetvis med 3-punktsbälten och nackstöd. I modeller med sidosoffa på passagerarsidan finns möjlighet till en 5.e, bältesförsedd passagerarplats lämplig även för bilbarnstol. Vridbara stolar i förarhytten som utgör en naturlig del av sittgruppen. Standardklädsel: Tvåfärgad, lättskött Sympatex-klädsel av mycket hög kvalitet. Plisserade rullgardiner vid bodelens fönster; lätta att manövrera med kedja. Kan tas bort helt för rengöring. Gardiner som matchar klädseln. Halvrunt eller ovalt bord med ljus yta. Skjutbart i två riktningar samt vridbart, och därför lätt att ställa i önskad position i sittgruppen. Stort panoramafönster (900 x 600 mm) över sittgruppen, med baldakin och spotlights.

5 5 Kök Arbetsyta i träimitation Stav Cognac ; kantprofil i stålimitation. Centralt placerad, utdragbar vagn med 2 separata sopkärl. Djupa, rullagrade och självstängande lådor; den nedre även lämpad för flaskor. Högkvalitativa beslag och teleskopskenor av metall. 3-lågig spis av rostfritt stål. Automatisk, elektrisk tändning. Delad täckskiva av glas ger extra avställningsyta. Infälld diskho av rostfritt stål med täckskiva av glas. Engreppsblandare med keramisk tätning. Förvaringsfack vid arbetsytan. Högt placerat 160 l kylskåp med separat frysfack. Automatiskt energival (12 V / 230 V / gas). Köksfläkt av rostfritt stål med strömsnåla lysdiodspotlights. Allmänbelysning och 230 V-uttag. Barskåp med glasdörr och belysning. (Set med Carthago-glas finns som extrautrustning.) Badrum Kombi-badrum: Platssparande kombi-badrum (vario-badrum i 4.7, 4.9 och 5.0). Massiv skjutdörr med lås av metall. Vridbar duschvägg samt skjutdörr bildar duschutrymme, vilket gör att toalett och tvättställ förblir torra. Duschkar i badrummets golv. 2 separata avlopp gör att duschen kan användas oberoende av bilens lutning. Duschhandtag justerbart i höjdled. Förkromad duschstång. Bänk i stenimitation. Förvaringsfack. Tvättställsskåp med förvaringsutrymme. Stort spegelskåp med hyllor. Baldakin med spotlights. Engreppsblandare med keramisk tätning. Handdukshållare och tandborstmuggar. Mini Heki taklucka i badrummet. En vikdörr, inbyggd i garderoben, som fästs med magnetskena mot badrummets skjutdörr avskiljer den bakre delen av bilen exempelvis för ogenerat klädbyte. Detta utan att exempelvis tillgången till köket förhindras. Kassettoalett Thetford C 250 med utifrån åtkomlig kassett. Vario-badrum: Modellerna 4.7, 4.9, 5.0 Separat duschkabin, mitt emot toalettrummet/tvättställ. Massiv dörr med lås som, när den öppnas helt mot duschkabinen, avskiljer den bakre delen av bilen där även garderoben/garderoberna finns. Carthagos vario-badrum har, till skillnad från de flesta konkurrenter, en separat dörr till toalettrummet, vilket gör att toaletten kan användas ostört även när någon befinner sig i sovrummet/omklädningsrummet. Rymlig duschkabin med välvd skjutdörr. 2 separata avlopp gör att duschen kan användas oberoende av bilens lutning. Duschhandtag justerbart i höjdled. Förkromad duschstång. Taklucka i duschkabinen. Kassettoalett Thetford C 250 med utifrån åtkomlig kassett. Sovrum Stor, nedsänkbar säng ovanför förarhytten. Tvådelad ribbotten samt madrasser av högsta kvalitet. Klassens bästa bäddmått: 160 x 195 cm! Sängen kan sänkas ned mycket lågt, så att man kan kliva i och ur via sidosoffan. Stege behövs ej! Mycket stadig i nedsänkt läge. Generöst utrymme ovanför sängen. Avskiljande draperi. Mini Heki taklucka över den nedsänkbara sängen. Alla fasta bäddar i bakre delen med ventilerande ribbotten. Uppvärmning underifrån, tack vare Carthagos unika golvvärmesystem. 7-zons kallskummadrass av högsta kvalitet för optimal sovkomfort. I modeller med enkelsängar kan dessa, med hjälp av en utdragbar del och en extra madrass (ingår), förvandlas till en stor dubbelsäng. Avskiljande draperi / vikdörr. Teknik Vatten: Färsk- och spillvattentankar frostsäkert placerade i det uppvärmda dubbelgolvet, vilket även ger låg tyngdpunkt. Färskvatten 115 l, spillvatten 115 l. Färskvattentanken kan fyllas med 50 l vid körning, för att minska vikten. Tankarnas rengöringsöppningar åtkomliga via luckor i golvet. Avtappningskranen för spillvatten frostsäkert placerad i det uppvärmda dubbelgolvet. Tillförlitligt tryckvattensystem som kräver lite underhåll. Gas: Utifrån åtkomligt gasolutrymme med plats för 2 x 11 kg gas. Nedsänkt botten förenklar flaskbyte. Apparaternas avstängningskranar lättåtkomligt placerade i köksbänken. Elektricitet: Utvändigt 230 V-intag. El-central, jordfelsbrytare och batteriladdare servicevänligt monterade i dubbelgolvet. Elektroniskt styrd 16 A batteriladdare med automatisk avstängning vid underspänning; laddar även startbatteriet. 1 st. 80 Ah gelbatteri standard för att reducera vikten; placerat i dubbelgolvet. Förberett för ett 2:a batteri. Kontrollpanel bakom skyddande lock ovanför entrédörren. 230 V vägguttag i kök och badrum; 12 V i badrummet. Belysning: Halogenspotlights under ovanskåpen vid sittgruppen, vid den bakre sängen och i köket. Baldakin med spotlights ovanför ovanskåpen för stämningsfull belysning. Belysning vid entrén, tack vare ljuslist runt spegeln. Tv: Tv-anslutning i ryggstödet i sidosoffan på passagerarsidan (i modellerna 3.8, 4.3 och 4.6 i förvaringsutrymmet i förarhytten). Quick up -system (tillval) för montering av flatskärms-tv. Värme Gasoldriven värmepanna Truma Combi 6. Värmen lagras i dubbelgolvet. Flera luftutsläpp i förarhytten, i bodelen, i dubbelgolvet och i garaget. Golvvärme, tack vare det uppvärmda dubbelgolvet.

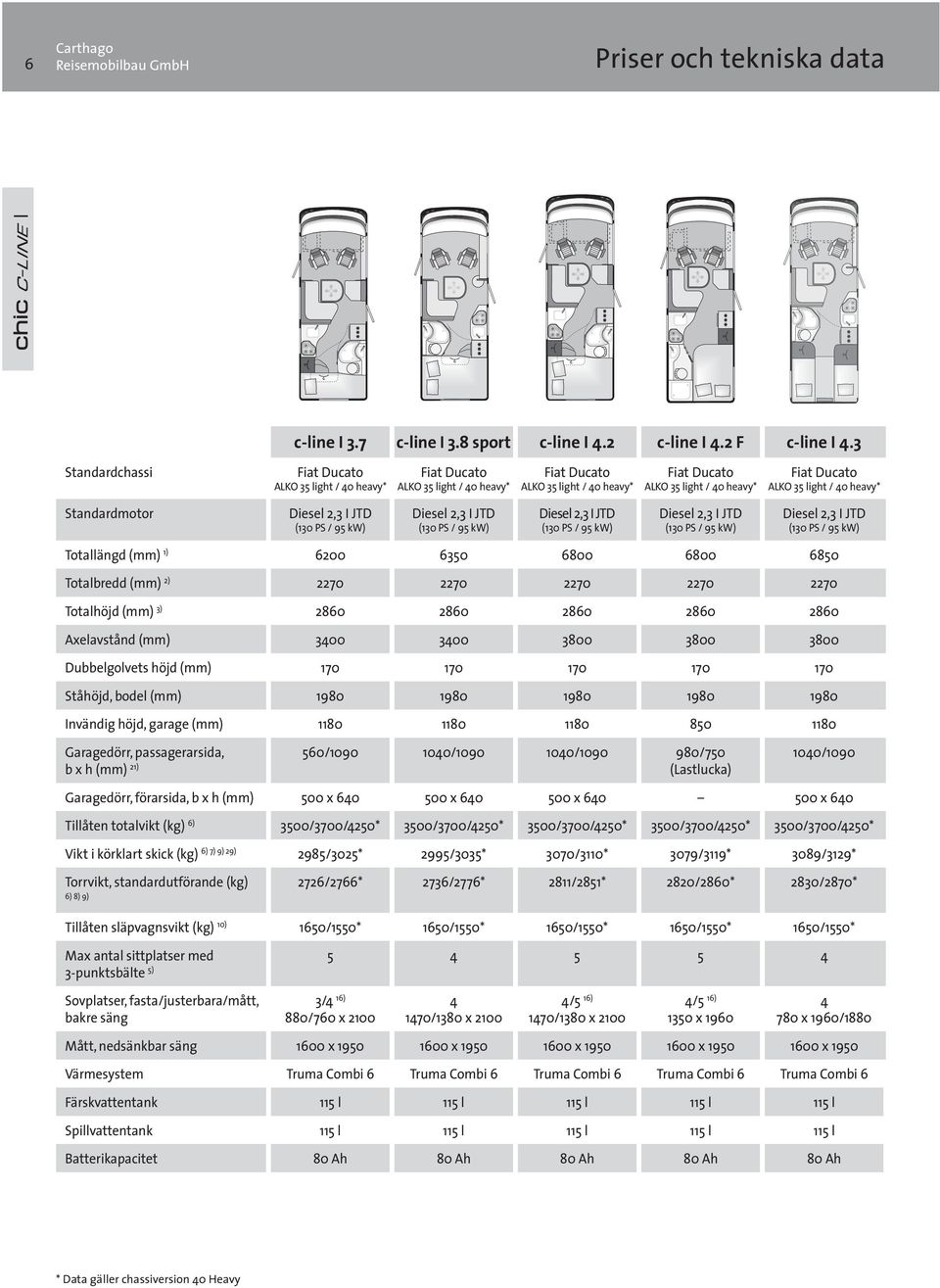

6 6 Priser och tekniska data c-line I 3.7 c-line I 3.8 sport c-line I 4.2 c-line I 4.2 F c-line I 4.3 Standardchassi Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Standardmotor Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Totallängd (mm) 1) Totalbredd (mm) 2) Totalhöjd (mm) 3) Axelavstånd (mm) Dubbelgolvets höjd (mm) Ståhöjd, bodel (mm) Invändig höjd, garage (mm) Garagedörr, passagerarsida, 560/ / / /750 b x h (mm) 21) (Lastlucka) 1040/1090 Garagedörr, förarsida, b x h (mm) 500 x x x x 640 Tillåten totalvikt (kg) 6) 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* Vikt i körklart skick (kg) 6) 7) 9) 29) 2985/3025* 2995/3035* 3070/3110* 3079/3119* 3089/3129* Torrvikt, standardutförande (kg) 6) 8) 9) 2726/2766* 2736/2776* 2811/2851* 2820/2860* 2830/2870* Tillåten släpvagnsvikt (kg) 10) 1650/1550* 1650/1550* 1650/1550* 1650/1550* 1650/1550* Max antal sittplatser med punktsbälte 5) Sovplatser, fasta/justerbara/mått, bakre säng 3/4 16) 880/760 x /1380 x /5 16) 1470/1380 x /5 16) 1350 x x 1960/1880 Mått, nedsänkbar säng 1600 x x x x x 1950 Värmesystem Truma Combi 6 Truma Combi 6 Truma Combi 6 Truma Combi 6 Truma Combi 6 Färskvattentank 115 l 115 l 115 l 115 l 115 l Spillvattentank 115 l 115 l 115 l 115 l 115 l Batterikapacitet 80 Ah 80 Ah 80 Ah 80 Ah 80 Ah * Data gäller chassiversion 40 Heavy

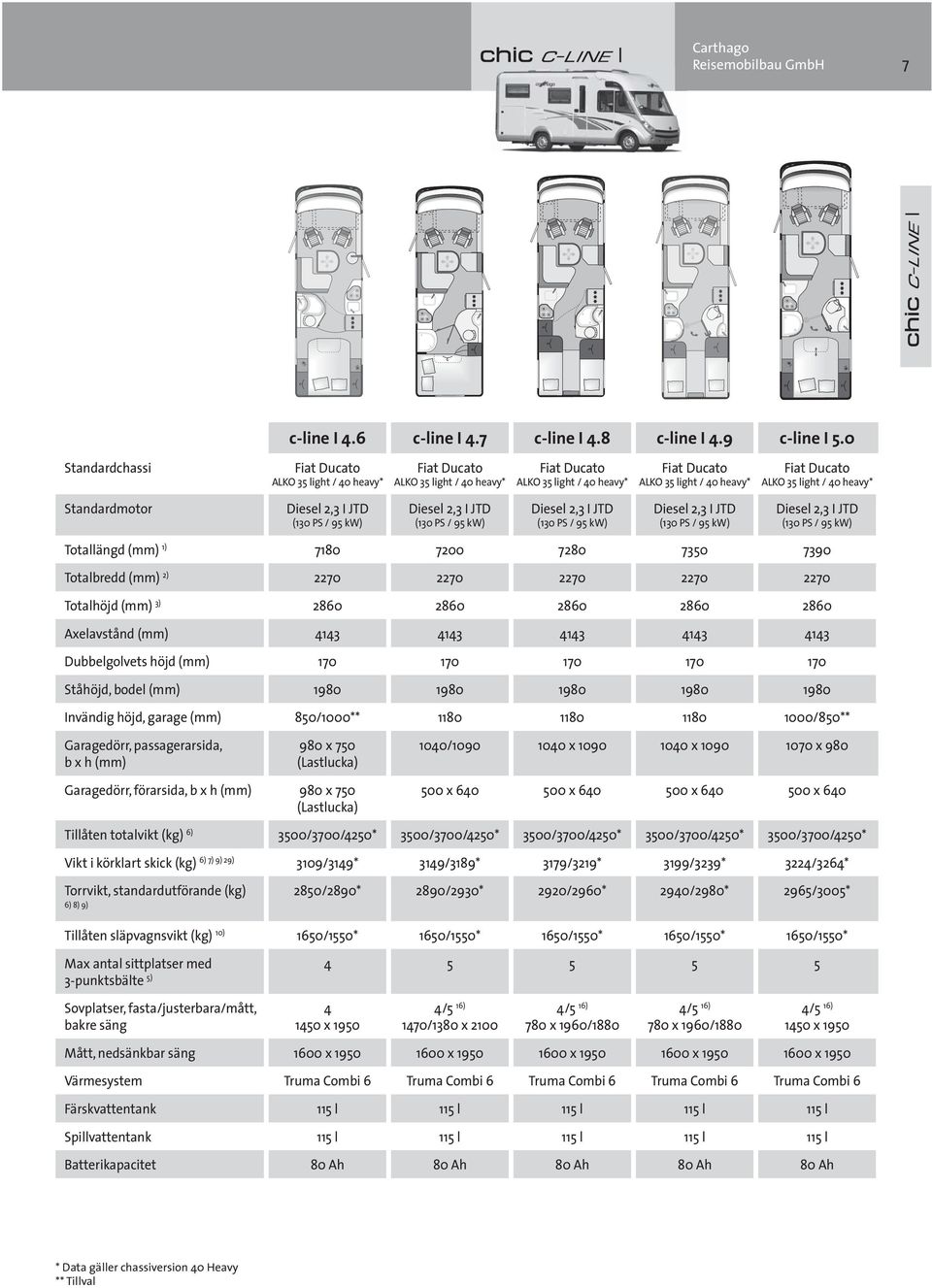

7 7 c-line I 4.6 c-line I 4.7 c-line I 4.8 c-line I 4.9 c-line I 5.0 Standardchassi Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Standardmotor Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Totallängd (mm) 1) Totalbredd (mm) 2) Totalhöjd (mm) 3) Axelavstånd (mm) Dubbelgolvets höjd (mm) Ståhöjd, bodel (mm) Invändig höjd, garage (mm) 850/1000** /850** Garagedörr, passagerarsida, b x h (mm) 980 x 750 (Lastlucka) 1040/ x x x 980 Garagedörr, förarsida, b x h (mm) 980 x 750 (Lastlucka) 500 x x x x 640 Tillåten totalvikt (kg) 6) 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* Vikt i körklart skick (kg) 6) 7) 9) 29) 3109/3149* 3149/3189* 3179/3219* 3199/3239* 3224/3264* Torrvikt, standardutförande (kg) 6) 8) 9) 2850/2890* 2890/2930* 2920/2960* 2940/2980* 2965/3005* Tillåten släpvagnsvikt (kg) 10) 1650/1550* 1650/1550* 1650/1550* 1650/1550* 1650/1550* Max antal sittplatser med punktsbälte 5) Sovplatser, fasta/justerbara/mått, bakre säng x /5 16) 1470/1380 x /5 16) 780 x 1960/1880 4/5 16) 780 x 1960/1880 4/5 16) 1450 x 1950 Mått, nedsänkbar säng 1600 x x x x x 1950 Värmesystem Truma Combi 6 Truma Combi 6 Truma Combi 6 Truma Combi 6 Truma Combi 6 Färskvattentank 115 l 115 l 115 l 115 l 115 l Spillvattentank 115 l 115 l 115 l 115 l 115 l Batterikapacitet 80 Ah 80 Ah 80 Ah 80 Ah 80 Ah * Data gäller chassiversion 40 Heavy ** Tillval

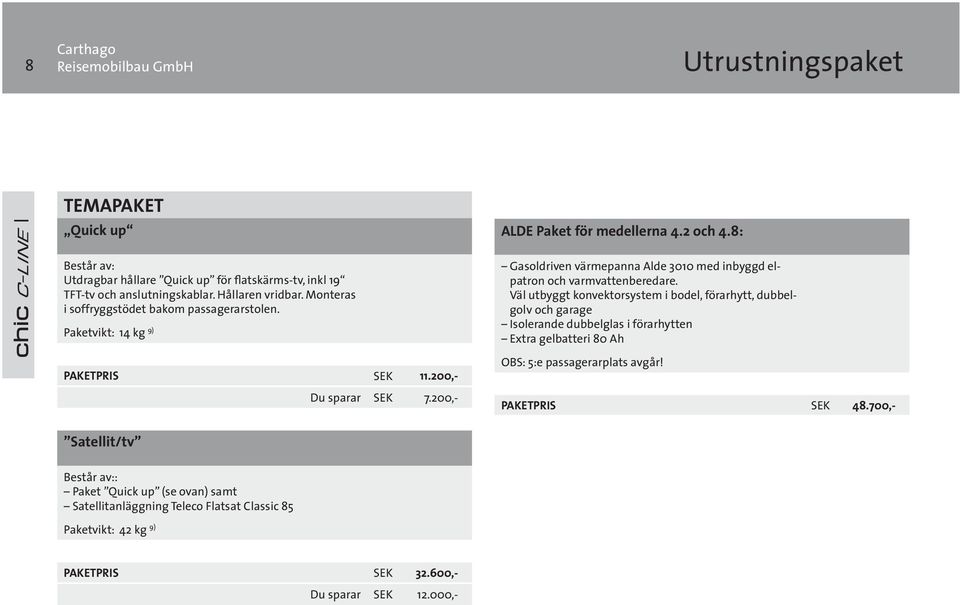

8 8 Utrustningspaket TEMAPAKET Quick up Består av: Utdragbar hållare Quick up för flatskärms-tv, inkl 19 TFT-tv och anslutningskablar. Hållaren vridbar. Monteras i soffryggstödet bakom passagerarstolen. Paketvikt: 14 kg 9) PAKETPRIS SEK ,- Du sparar SEK 7.200,- ALDE Paket för medellerna 4.2 och 4.8: Gasoldriven värmepanna Alde 3010 med inbyggd elpatron och varmvattenberedare. Väl utbyggt konvektorsystem i bodel, förarhytt, dubbelgolv och garage Isolerande dubbelglas i förarhytten Extra gelbatteri 80 Ah OBS: 5:e passagerarplats avgår! PAKETPRIS SEK ,- Satellit/tv Består av:: Paket Quick up (se ovan) samt Satellitanläggning Teleco Flatsat Classic 85 Paketvikt: 42 kg 9) PAKETPRIS SEK ,- Du sparar SEK ,-

9 Extrautrustning Carthago 9 Chassi Fiat Ducato Pris SEK inkl moms 25 % Ingår i utrustningspaket Vikttillägg kg Motor 160 Multijet, cylindervolym cm 3, 4-cylindrig Common Rail-diesel, 115,5 kw / 157 hk, 400 Nm, uppfyller Euro 4-normen. 6 växlar ,- 50 Automatiserad 6-växlad låda med möjlighet till manuell växling med joystick i instrumentbrädan. Endast i kombination med 160 Multijet-motor och krockkudde ,- 25 på förar- och passagerarplats. Inkl läderklädd ratt. Konstantfarthållare. Standard 5 Luftkonditionering i förarhytten. Standard 30 Krockkudde på förar- och passagerarplats 11). (Obligatoriskt tillval för bilar med automatiserad växellåda.) ,- 20 Ädelträdekor på instrumentbrädan ,- 2 Förarstol med justerbar lutning på sitsen. Standard 2 Totalviktshöjning från kg till kg för chassi Fiat Ducato Light (L) ,- Fiat lättmetallfälgar ,- 10 Bakaxel med luftfjädring AL-KO Air Premium med möjlighet att justera höjden ,- 45 Manuella stödben bak. 31) 4.100,- 10 Dragkrok lev fr 01/10 50 Kaross utvändigt Design silversport : Vit front med silverfärgad folie vid övergången mot sidorna. Väggarna silverlackerade. Tak av vit, glasfiberarmerad plast för att minska värmen i ,- 1 bilen vid solbestrålning. Design silverline : Front och väggar silverlackerade. Tak av vit, glasfiberarmerad plast för att minska värmen i bilen vid solbestrålning ,- 1 Backspeglarna av bussmodell silverlackerade. (Standard: svart.) 3.800,- Takmarkis, längd 3,5 m. Kassett: naturfärgad aluminium. Duk: grå. Inkl specialfästen. (3.7 och 3.8.) ,- 30 Takmarkis, längd 4,0 m. Kassett: naturfärgad aluminium. Duk: grå. Inkl specialfästen. (Fr.o.m. 4.2.) ,- 35 Takmarkis, längd 4,5 m. Kassett: naturfärgad aluminium. Duk: grå. Inkl specialfästen. (Fr.o.m. 4.6.) ,- 45 Vinterisolermattor för vindruta och förarhyttens sidorutor ,- 10 Isolerande dubbelglas, sidofönster förarhytt/fönster förardörr ,- 10 Stor garagedörr på förarsidan, i stället för den något mindre standarddörren (ej 3.7, 4.2 F, 4.6 och 5.0 ) ,- 4 Cykelhållare för bakgavel, för 3 cyklar (endast 4.2 F, 4.6 och 5.0) ,- 10 Cykelhållare för bakgavel, för 4 cyklar (endast 4.2 F, 4.6 och 5.0) ,- 12 Extra sidofönster, höger sida, vid den bakre sängen. (Endast modeller med tvärställd dubbelsäng.) 3.800,- 10 Mini Heki taklucka i köket (standard i 3.7) ,- 5 Mini Heki taklucka i gången mellan dusch och toalettrum. (Endast 4.7, 4.9 och 5.0 med vario-badrum.) 2.100,- 5 Elektricitet Extra gelbatteri i bodelen (totalt 2 x 80 = 160 Ah) ,- 20 Larmanordning MS 650 med rörelsedetektor i bodelen ,- 5

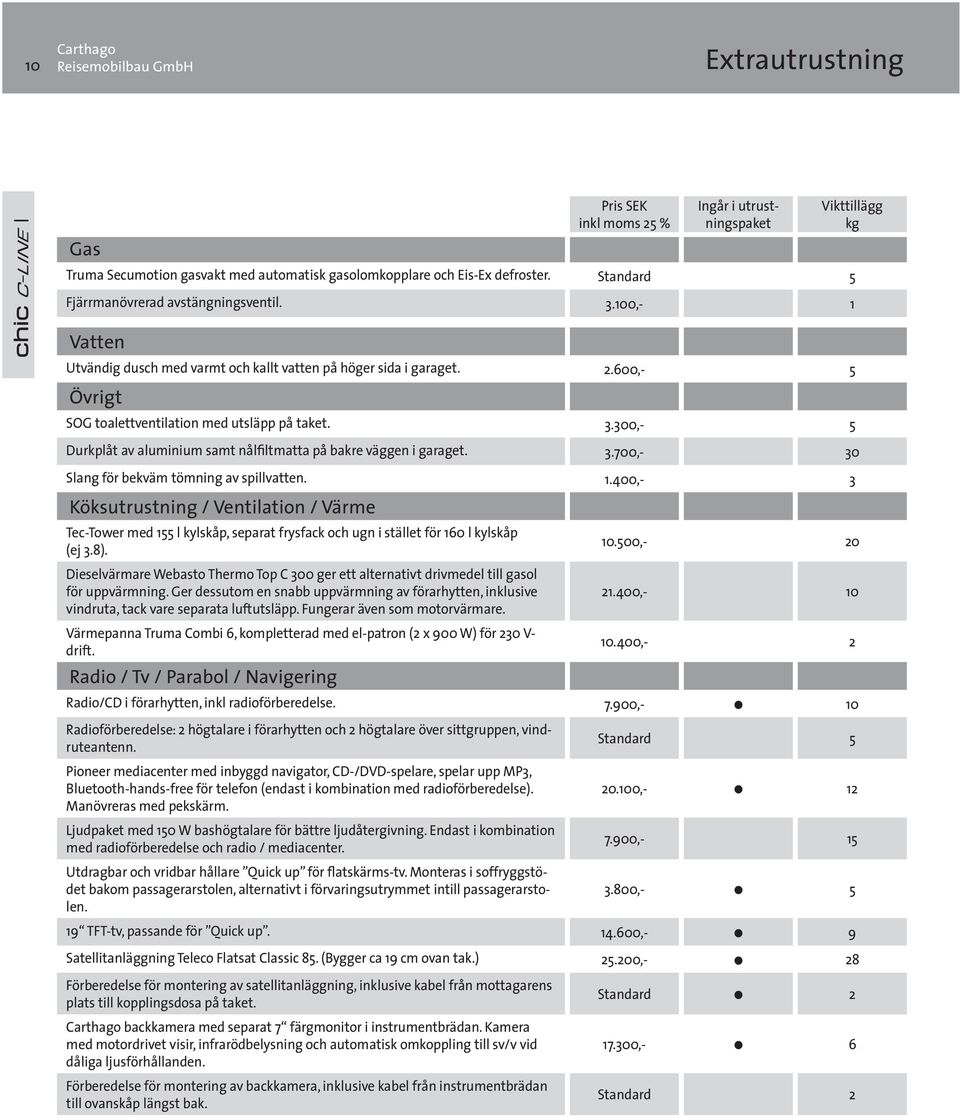

10 10 Extrautrustning Gas Pris SEK inkl moms 25 % Ingår i utrustningspaket Truma Secumotion gasvakt med automatisk gasolomkopplare och Eis-Ex defroster. Standard 5 Fjärrmanövrerad avstängningsventil ,- 1 Vatten Utvändig dusch med varmt och kallt vatten på höger sida i garaget ,- 5 Övrigt SOG toalettventilation med utsläpp på taket ,- 5 Durkplåt av aluminium samt nålfiltmatta på bakre väggen i garaget ,- 30 Slang för bekväm tömning av spillvatten ,- 3 Köksutrustning / Ventilation / Värme Tec-Tower med 155 l kylskåp, separat frysfack och ugn i stället för 160 l kylskåp (ej 3.8). Dieselvärmare Webasto Thermo Top C 300 ger ett alternativt drivmedel till gasol för uppvärmning. Ger dessutom en snabb uppvärmning av förarhytten, inklusive vindruta, tack vare separata luftutsläpp. Fungerar även som motorvärmare. Värmepanna Truma Combi 6, kompletterad med el-patron (2 x 900 W) för 230 V- drift. Radio / Tv / Parabol / Navigering Vikttillägg kg , , ,- 2 Radio/CD i förarhytten, inkl radioförberedelse ,- 10 Radioförberedelse: 2 högtalare i förarhytten och 2 högtalare över sittgruppen, vindruteantenn. Standard 5 Pioneer mediacenter med inbyggd navigator, CD-/DVD-spelare, spelar upp MP3, Bluetooth-hands-free för telefon (endast i kombination med radioförberedelse) ,- 12 Manövreras med pekskärm. Ljudpaket med 150 W bashögtalare för bättre ljudåtergivning. Endast i kombination med radioförberedelse och radio / mediacenter ,- 15 Utdragbar och vridbar hållare Quick up för flatskärms-tv. Monteras i soffryggstödet bakom passagerarstolen, alternativt i förvaringsutrymmet intill passagerarstolen , TFT-tv, passande för Quick up ,- 9 Satellitanläggning Teleco Flatsat Classic 85. (Bygger ca 19 cm ovan tak.) ,- 28 Förberedelse för montering av satellitanläggning, inklusive kabel från mottagarens plats till kopplingsdosa på taket. Carthago backkamera med separat 7 färgmonitor i instrumentbrädan. Kamera med motordrivet visir, infrarödbelysning och automatisk omkoppling till sv/v vid dåliga ljusförhållanden. Förberedelse för montering av backkamera, inklusive kabel från instrumentbrädan till ovanskåp längst bak. Standard ,- 6 Standard 2

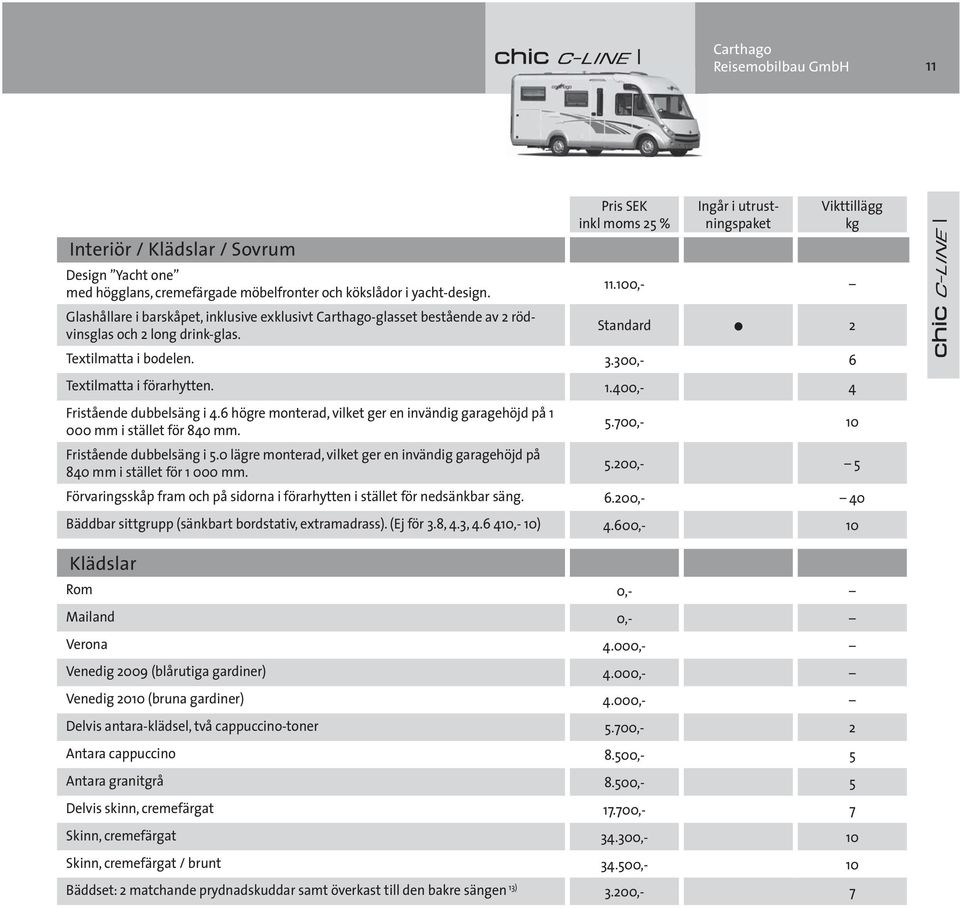

11 11 Interiör / Klädslar / Sovrum Pris SEK inkl moms 25 % Ingår i utrustningspaket Design Yacht one med högglans, cremefärgade möbelfronter och kökslådor i yacht-design ,- Glashållare i barskåpet, inklusive exklusivt Carthago-glasset bestående av 2 rödvinsglas och 2 long drink-glas. Standard 2 Textilmatta i bodelen ,- 6 Vikttillägg kg Textilmatta i förarhytten ,- 4 Fristående dubbelsäng i 4.6 högre monterad, vilket ger en invändig garagehöjd på mm i stället för 840 mm ,- 10 Fristående dubbelsäng i 5.0 lägre monterad, vilket ger en invändig garagehöjd på 840 mm i stället för mm ,- 5 Förvaringsskåp fram och på sidorna i förarhytten i stället för nedsänkbar säng ,- 40 Bäddbar sittgrupp (sänkbart bordstativ, extramadrass). (Ej för 3.8, 4.3, ,- 10) 4.600,- 10 Klädslar Rom 0,- Mailand 0,- Verona 4.000,- Venedig 2009 (blårutiga gardiner) 4.000,- Venedig 2010 (bruna gardiner) 4.000,- Delvis antara-klädsel, två cappuccino-toner 5.700,- 2 Antara cappuccino 8.500,- 5 Antara granitgrå 8.500,- 5 Delvis skinn, cremefärgat ,- 7 Skinn, cremefärgat ,- 10 Skinn, cremefärgat / brunt ,- 10 Bäddset: 2 matchande prydnadskuddar samt överkast till den bakre sängen 13) 3.200,- 7

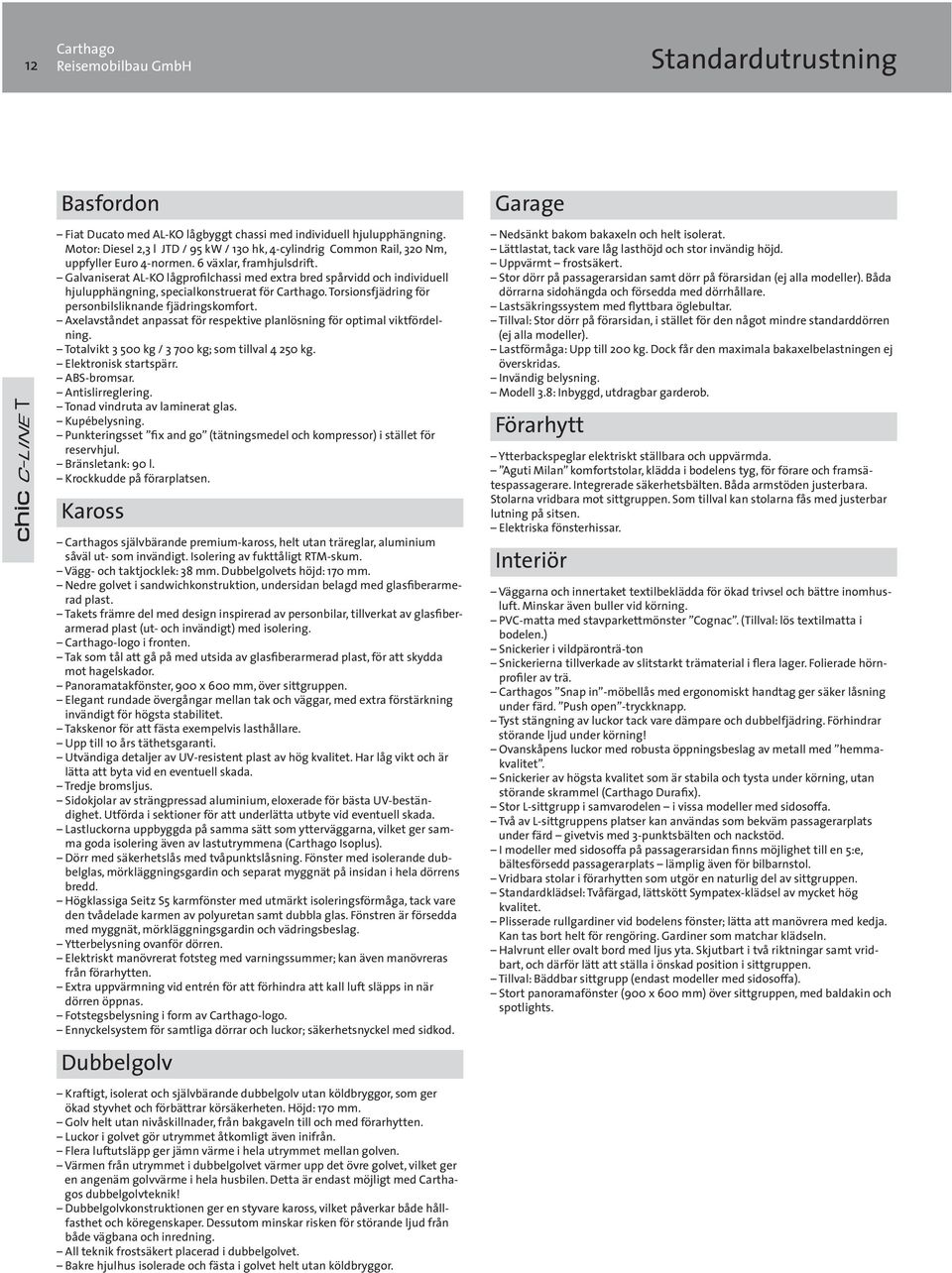

12 12 Standardutrustning Basfordon Fiat Ducato med AL-KO lågbyggt chassi med individuell hjulupphängning. Motor: Diesel 2,3 l JTD / 95 kw / 130 hk, 4-cylindrig Common Rail, 320 Nm, uppfyller Euro 4-normen. 6 växlar, framhjulsdrift. Galvaniserat AL-KO lågprofilchassi med extra bred spårvidd och individuell hjulupphängning, specialkonstruerat för Carthago. Torsionsfjädring för personbilsliknande fjädringskomfort. Axelavståndet anpassat för respektive planlösning för optimal viktfördelning. Totalvikt kg / kg; som tillval kg. Elektronisk startspärr. ABS-bromsar. Antislirreglering. Tonad vindruta av laminerat glas. Kupébelysning. Punkteringsset fix and go (tätningsmedel och kompressor) i stället för reservhjul. Bränsletank: 90 l. Krockkudde på förarplatsen. Kaross Carthagos självbärande premium-kaross, helt utan träreglar, aluminium såväl ut- som invändigt. Isolering av fukttåligt RTM-skum. Vägg- och taktjocklek: 38 mm. Dubbelgolvets höjd: 170 mm. Nedre golvet i sandwichkonstruktion, undersidan belagd med glasfiberarmerad plast. Takets främre del med design inspirerad av personbilar, tillverkat av glasfiberarmerad plast (ut- och invändigt) med isolering. Carthago-logo i fronten. Tak som tål att gå på med utsida av glasfiberarmerad plast, för att skydda mot hagelskador. Panoramatakfönster, 900 x 600 mm, över sittgruppen. Elegant rundade övergångar mellan tak och väggar, med extra förstärkning invändigt för högsta stabilitet. Takskenor för att fästa exempelvis lasthållare. Upp till 10 års täthetsgaranti. Utvändiga detaljer av UV-resistent plast av hög kvalitet. Har låg vikt och är lätta att byta vid en eventuell skada. Tredje bromsljus. Sidokjolar av strängpressad aluminium, eloxerade för bästa UV-beständighet. Utförda i sektioner för att underlätta utbyte vid eventuell skada. Lastluckorna uppbyggda på samma sätt som ytterväggarna, vilket ger samma goda isolering även av lastutrymmena (Carthago Isoplus). Dörr med säkerhetslås med tvåpunktslåsning. Fönster med isolerande dubbelglas, mörkläggningsgardin och separat myggnät på insidan i hela dörrens bredd. Högklassiga Seitz S5 karmfönster med utmärkt isoleringsförmåga, tack vare den tvådelade karmen av polyuretan samt dubbla glas. Fönstren är försedda med myggnät, mörkläggningsgardin och vädringsbeslag. Ytterbelysning ovanför dörren. Elektriskt manövrerat fotsteg med varningssummer; kan även manövreras från förarhytten. Extra uppvärmning vid entrén för att förhindra att kall luft släpps in när dörren öppnas. Fotstegsbelysning i form av Carthago-logo. Ennyckelsystem för samtliga dörrar och luckor; säkerhetsnyckel med sidkod. Dubbelgolv Kraftigt, isolerat och självbärande dubbelgolv utan köldbryggor, som ger ökad styvhet och förbättrar körsäkerheten. Höjd: 170 mm. Golv helt utan nivåskillnader, från bakgaveln till och med förarhytten. Luckor i golvet gör utrymmet åtkomligt även inifrån. Flera luftutsläpp ger jämn värme i hela utrymmet mellan golven. Värmen från utrymmet i dubbelgolvet värmer upp det övre golvet, vilket ger en angenäm golvvärme i hela husbilen. Detta är endast möjligt med Carthagos dubbelgolvteknik! Dubbelgolvkonstruktionen ger en styvare kaross, vilket påverkar både hållfasthet och köregenskaper. Dessutom minskar risken för störande ljud från både vägbana och inredning. All teknik frostsäkert placerad i dubbelgolvet. Bakre hjulhus isolerade och fästa i golvet helt utan köldbryggor. Garage Nedsänkt bakom bakaxeln och helt isolerat. Lättlastat, tack vare låg lasthöjd och stor invändig höjd. Uppvärmt frostsäkert. Stor dörr på passagerarsidan samt dörr på förarsidan (ej alla modeller). Båda dörrarna sidohängda och försedda med dörrhållare. Lastsäkringssystem med flyttbara öglebultar. Tillval: Stor dörr på förarsidan, i stället för den något mindre standarddörren (ej alla modeller). Lastförmåga: Upp till 200 kg. Dock får den maximala bakaxelbelastningen ej överskridas. Invändig belysning. Modell 3.8: Inbyggd, utdragbar garderob. Förarhytt Ytterbackspeglar elektriskt ställbara och uppvärmda. Aguti Milan komfortstolar, klädda i bodelens tyg, för förare och framsätespassagerare. Integrerade säkerhetsbälten. Båda armstöden justerbara. Stolarna vridbara mot sittgruppen. Som tillval kan stolarna fås med justerbar lutning på sitsen. Elektriska fönsterhissar. Interiör Väggarna och innertaket textilbeklädda för ökad trivsel och bättre inomhusluft. Minskar även buller vid körning. PVC-matta med stavparkettmönster Cognac. (Tillval: lös textilmatta i bodelen.) Snickerier i vildpäronträ-ton Snickerierna tillverkade av slitstarkt trämaterial i flera lager. Folierade hörnprofiler av trä. Carthagos Snap in -möbellås med ergonomiskt handtag ger säker låsning under färd. Push open -tryckknapp. Tyst stängning av luckor tack vare dämpare och dubbelfjädring. Förhindrar störande ljud under körning! Ovanskåpens luckor med robusta öppningsbeslag av metall med hemmakvalitet. Snickerier av högsta kvalitet som är stabila och tysta under körning, utan störande skrammel (Carthago Durafix). Stor L-sittgrupp i samvarodelen i vissa modeller med sidosoffa. Två av L-sittgruppens platser kan användas som bekväm passagerarplats under färd givetvis med 3-punktsbälten och nackstöd. I modeller med sidosoffa på passagerarsidan finns möjlighet till en 5:e, bältesförsedd passagerarplats lämplig även för bilbarnstol. Vridbara stolar i förarhytten som utgör en naturlig del av sittgruppen. Standardklädsel: Tvåfärgad, lättskött Sympatex-klädsel av mycket hög kvalitet. Plisserade rullgardiner vid bodelens fönster; lätta att manövrera med kedja. Kan tas bort helt för rengöring. Gardiner som matchar klädseln. Halvrunt eller ovalt bord med ljus yta. Skjutbart i två riktningar samt vridbart, och därför lätt att ställa i önskad position i sittgruppen. Tillval: Bäddbar sittgrupp (endast modeller med sidosoffa). Stort panoramafönster (900 x 600 mm) över sittgruppen, med baldakin och spotlights.

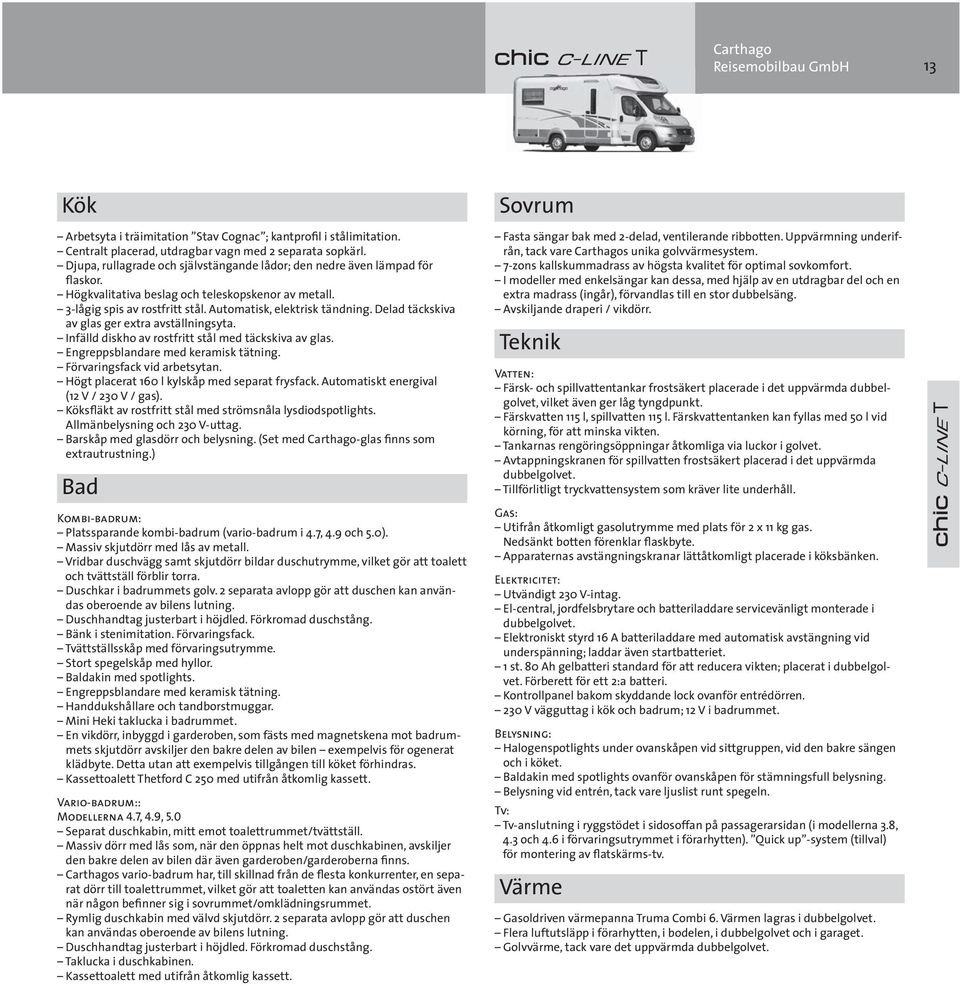

13 13 Kök Arbetsyta i träimitation Stav Cognac ; kantprofil i stålimitation. Centralt placerad, utdragbar vagn med 2 separata sopkärl. Djupa, rullagrade och självstängande lådor; den nedre även lämpad för flaskor. Högkvalitativa beslag och teleskopskenor av metall. 3-lågig spis av rostfritt stål. Automatisk, elektrisk tändning. Delad täckskiva av glas ger extra avställningsyta. Infälld diskho av rostfritt stål med täckskiva av glas. Engreppsblandare med keramisk tätning. Förvaringsfack vid arbetsytan. Högt placerat 160 l kylskåp med separat frysfack. Automatiskt energival (12 V / 230 V / gas). Köksfläkt av rostfritt stål med strömsnåla lysdiodspotlights. Allmänbelysning och 230 V-uttag. Barskåp med glasdörr och belysning. (Set med Carthago-glas finns som extrautrustning.) Bad Kombi-badrum: Platssparande kombi-badrum (vario-badrum i 4.7, 4.9 och 5.0). Massiv skjutdörr med lås av metall. Vridbar duschvägg samt skjutdörr bildar duschutrymme, vilket gör att toalett och tvättställ förblir torra. Duschkar i badrummets golv. 2 separata avlopp gör att duschen kan användas oberoende av bilens lutning. Duschhandtag justerbart i höjdled. Förkromad duschstång. Bänk i stenimitation. Förvaringsfack. Tvättställsskåp med förvaringsutrymme. Stort spegelskåp med hyllor. Baldakin med spotlights. Engreppsblandare med keramisk tätning. Handdukshållare och tandborstmuggar. Mini Heki taklucka i badrummet. En vikdörr, inbyggd i garderoben, som fästs med magnetskena mot badrummets skjutdörr avskiljer den bakre delen av bilen exempelvis för ogenerat klädbyte. Detta utan att exempelvis tillgången till köket förhindras. Kassettoalett Thetford C 250 med utifrån åtkomlig kassett. Vario-badrum:: Modellerna 4.7, 4.9, 5.0 Separat duschkabin, mitt emot toalettrummet/tvättställ. Massiv dörr med lås som, när den öppnas helt mot duschkabinen, avskiljer den bakre delen av bilen där även garderoben/garderoberna finns. Carthagos vario-badrum har, till skillnad från de flesta konkurrenter, en separat dörr till toalettrummet, vilket gör att toaletten kan användas ostört även när någon befinner sig i sovrummet/omklädningsrummet. Rymlig duschkabin med välvd skjutdörr. 2 separata avlopp gör att duschen kan användas oberoende av bilens lutning. Duschhandtag justerbart i höjdled. Förkromad duschstång. Taklucka i duschkabinen. Kassettoalett med utifrån åtkomlig kassett. Sovrum Fasta sängar bak med 2-delad, ventilerande ribbotten. Uppvärmning underifrån, tack vare Carthagos unika golvvärmesystem. 7-zons kallskummadrass av högsta kvalitet för optimal sovkomfort. I modeller med enkelsängar kan dessa, med hjälp av en utdragbar del och en extra madrass (ingår), förvandlas till en stor dubbelsäng. Avskiljande draperi / vikdörr. Teknik Vatten: Färsk- och spillvattentankar frostsäkert placerade i det uppvärmda dubbelgolvet, vilket även ger låg tyngdpunkt. Färskvatten 115 l, spillvatten 115 l. Färskvattentanken kan fyllas med 50 l vid körning, för att minska vikten. Tankarnas rengöringsöppningar åtkomliga via luckor i golvet. Avtappningskranen för spillvatten frostsäkert placerad i det uppvärmda dubbelgolvet. Tillförlitligt tryckvattensystem som kräver lite underhåll. Gas: Utifrån åtkomligt gasolutrymme med plats för 2 x 11 kg gas. Nedsänkt botten förenklar flaskbyte. Apparaternas avstängningskranar lättåtkomligt placerade i köksbänken. Elektricitet: Utvändigt 230 V-intag. El-central, jordfelsbrytare och batteriladdare servicevänligt monterade i dubbelgolvet. Elektroniskt styrd 16 A batteriladdare med automatisk avstängning vid underspänning; laddar även startbatteriet. 1 st. 80 Ah gelbatteri standard för att reducera vikten; placerat i dubbelgolvet. Förberett för ett 2:a batteri. Kontrollpanel bakom skyddande lock ovanför entrédörren. 230 V vägguttag i kök och badrum; 12 V i badrummet. Belysning: Halogenspotlights under ovanskåpen vid sittgruppen, vid den bakre sängen och i köket. Baldakin med spotlights ovanför ovanskåpen för stämningsfull belysning. Belysning vid entrén, tack vare ljuslist runt spegeln. Tv: Tv-anslutning i ryggstödet i sidosoffan på passagerarsidan (i modellerna 3.8, 4.3 och 4.6 i förvaringsutrymmet i förarhytten). Quick up -system (tillval) för montering av flatskärms-tv. Värme Gasoldriven värmepanna Truma Combi 6. Värmen lagras i dubbelgolvet. Flera luftutsläpp i förarhytten, i bodelen, i dubbelgolvet och i garaget. Golvvärme, tack vare det uppvärmda dubbelgolvet.

14 14 Priser och tekniska data c-line T 3.8 sport c-line T 4.2 c-line T 4.2 F c-line T 4.3 c-line T 4.6 Standardchassi Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Standardmotor Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Totallängd (mm) 1) Totalbredd (mm) 2) Totalhöjd (mm) 3) Axelavstånd (mm) Dubbelgolvets höjd (mm) Ståhöjd, bodel (mm) Invändig höjd, garage (mm) /1000** Garagedörr, passagerarsida, b x h (mm) 1040 x x x 750 (Lastlucka) 1040 x x 750 (Lastlucka) Garagedörr, förarsida, b x h (mm) 500 x x x x 750 (Lastlucka) Tillåten totalvikt (kg) 6) 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* Vikt i körklart skick (kg) 6) 7) 9) 29) 2955/2995* 3030/3070* 3039/3079* 3049/3089* 3069/3109* Torrvikt, standardutförande (kg) 6) 8) 9) 2696/2736* 2771/2811* 2780/2820* 2790/2830* 2810/2850* Tillåten släpvagnsvikt (kg) 10) 1650/1550* 1650/1550* 1650/1550* 1650/1550* * Max antal sittplatser med punktsbälte 5) Sovplatser, fasta/justerbara/mått, bakre säng /1380 x /3 16) 1470/1380 x /3 16) 1350 x x 1960/ x 1950 Värmesystem Truma Combi 6 Truma Combi 6 Truma Combi 6 Truma Combi 6 Truma Combi 6 Färskvattentank 115 l 115 l 115 l 115 l 115 l Spillvattentank 115 l 115 l 115 l 115 l 115 l Batterikapacitet 80 Ah 80 Ah 80 Ah 80 Ah 80 Ah * Data gäller chassiversion 40 Heavy ** Tillval

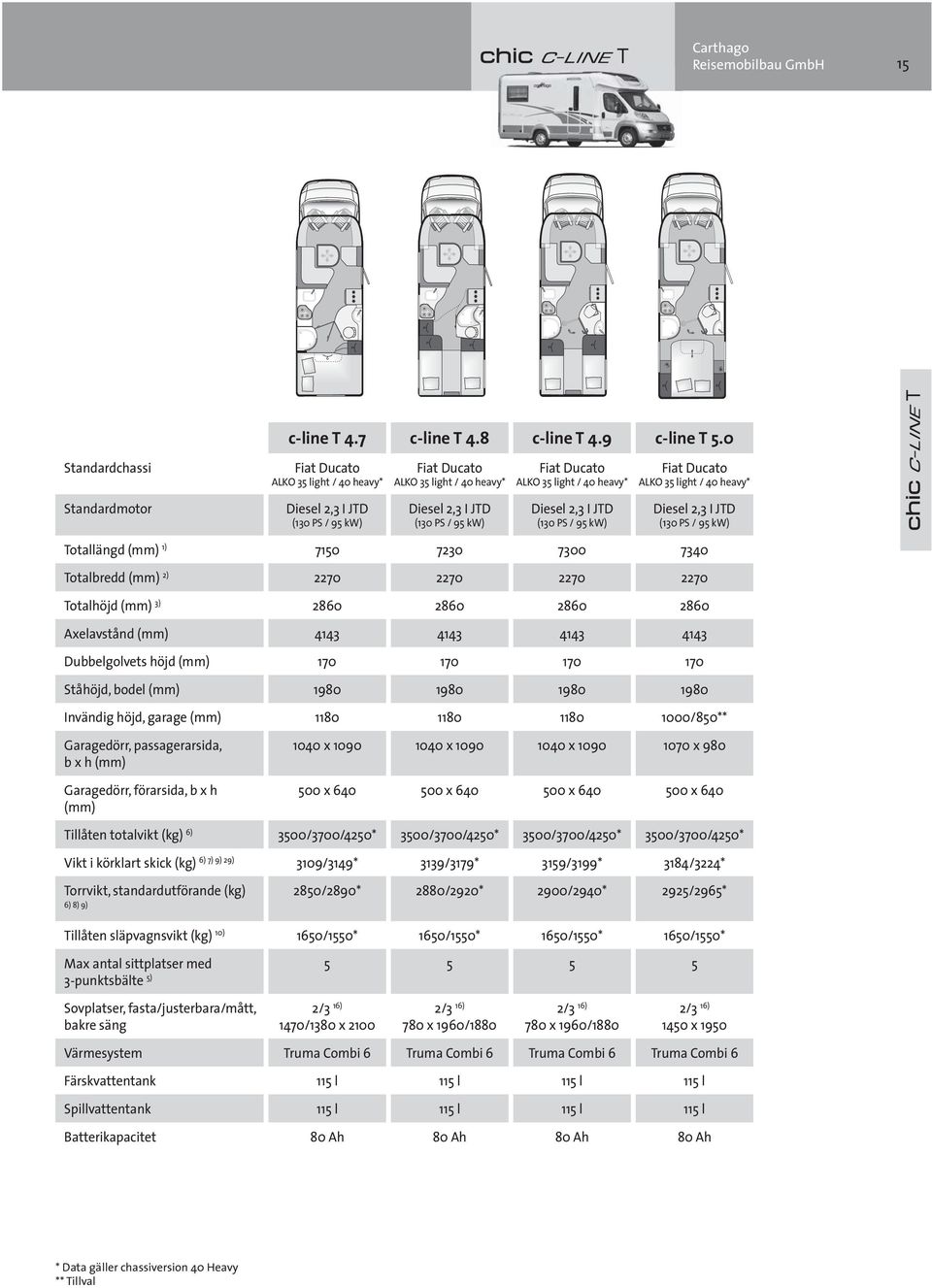

15 15 c-line T 4.7 c-line T 4.8 c-line T 4.9 c-line T 5.0 Standardchassi Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Fiat Ducato ALKO 35 light / 40 heavy* Standardmotor Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Diesel 2,3 I JTD (130 PS / 95 kw) Totallängd (mm) 1) Totalbredd (mm) 2) Totalhöjd (mm) 3) Axelavstånd (mm) Dubbelgolvets höjd (mm) Ståhöjd, bodel (mm) Invändig höjd, garage (mm) /850** Garagedörr, passagerarsida, b x h (mm) Garagedörr, förarsida, b x h (mm) 1040 x x x x x x x x 640 Tillåten totalvikt (kg) 6) 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* 3500/3700/4250* Vikt i körklart skick (kg) 6) 7) 9) 29) 3109/3149* 3139/3179* 3159/3199* 3184/3224* Torrvikt, standardutförande (kg) 6) 8) 9) 2850/2890* 2880/2920* 2900/2940* 2925/2965* Tillåten släpvagnsvikt (kg) 10) 1650/1550* 1650/1550* 1650/1550* 1650/1550* Max antal sittplatser med punktsbälte 5) Sovplatser, fasta/justerbara/mått, bakre säng 2/3 16) 1470/1380 x /3 16) 780 x 1960/1880 2/3 16) 780 x 1960/1880 2/3 16) 1450 x 1950 Värmesystem Truma Combi 6 Truma Combi 6 Truma Combi 6 Truma Combi 6 Färskvattentank 115 l 115 l 115 l 115 l Spillvattentank 115 l 115 l 115 l 115 l Batterikapacitet 80 Ah 80 Ah 80 Ah 80 Ah * Data gäller chassiversion 40 Heavy ** Tillval

16 16 Utrustningspaket TEMAPAKET Quick up Består av: Utdragbar hållare Quick up för flatskärms-tv, inkl 19 TFT-tv och anslutningskablar. Hållaren vridbar. Monteras i soffryggstödet bakom passagerarstolen. Paketvikt: 14 kg 9) PAKETPRIS SEK ,- Du sparar SEK 7.200,- ALDE Paket för medellerna 4.2 och 4.8: Gasoldriven värmepanna Alde 3010 med inbyggd elpatron och varmvattenberedare. Väl utbyggt konvektorsystem i bodel, förarhytt, dubbelgolv och garage Isolerande dubbelglas i förarhytten Extra gelbatteri 80 Ah OBS: 5:e passagerarplats avgår! PAKETPRIS SEK ,- Satellit/tv Består av:: Paket Quick up (se ovan) samt Satellitanläggning Teleco Flatsat Classic 85 Paketvikt: 42 kg 9) PAKETPRIS SEK ,- Du sparar SEK ,-

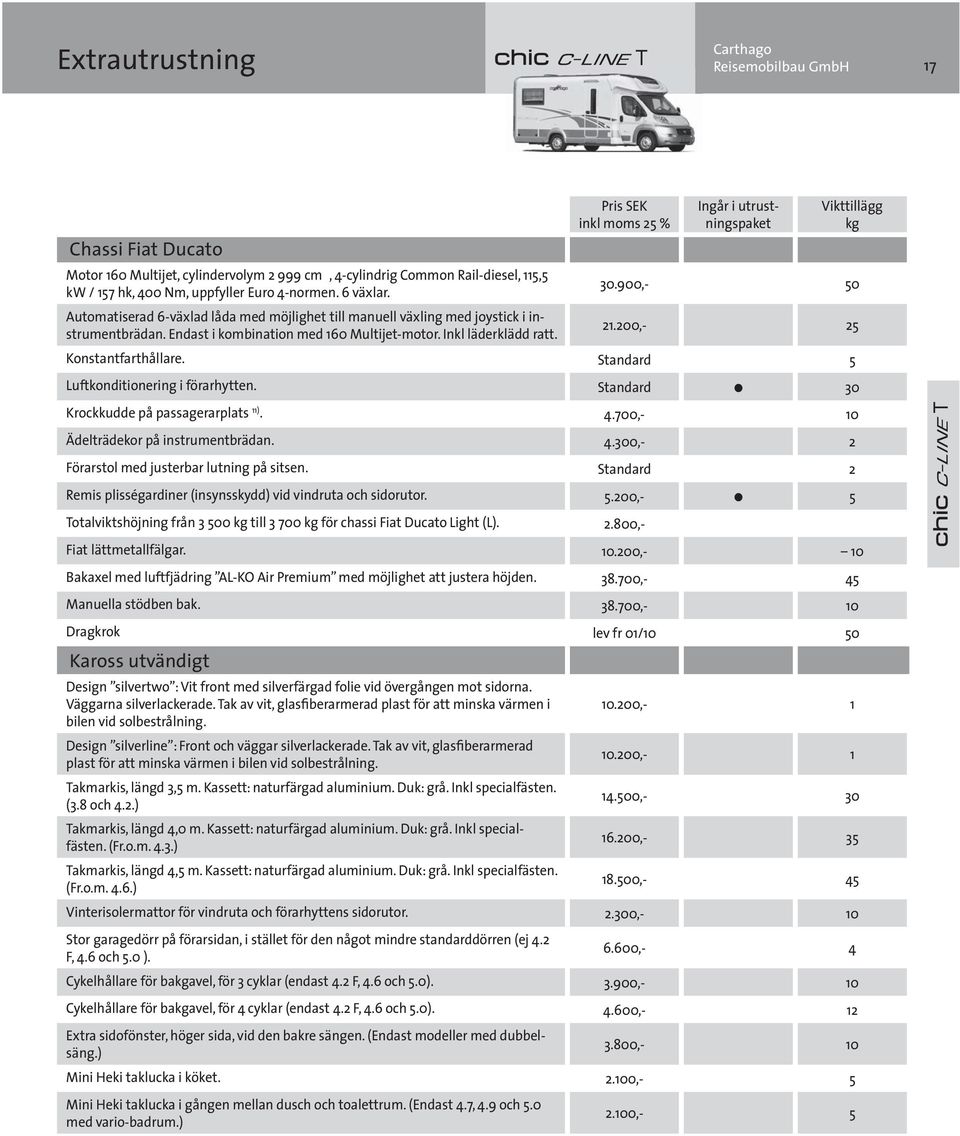

17 Extrautrustning Carthago 17 Chassi Fiat Ducato Pris SEK inkl moms 25 % Ingår i utrustningspaket Vikttillägg kg Motor 160 Multijet, cylindervolym cm, 4-cylindrig Common Rail-diesel, 115,5 kw / 157 hk, 400 Nm, uppfyller Euro 4-normen. 6 växlar ,- 50 Automatiserad 6-växlad låda med möjlighet till manuell växling med joystick i instrumentbrädan. Endast i kombination med 160 Multijet-motor. Inkl läderklädd ratt ,- 25 Konstantfarthållare. Standard 5 Luftkonditionering i förarhytten. Standard 30 Krockkudde på passagerarplats 11) ,- 10 Ädelträdekor på instrumentbrädan ,- 2 Förarstol med justerbar lutning på sitsen. Standard 2 Remis plisségardiner (insynsskydd) vid vindruta och sidorutor ,- 5 Totalviktshöjning från kg till kg för chassi Fiat Ducato Light (L) ,- Fiat lättmetallfälgar ,- 10 Bakaxel med luftfjädring AL-KO Air Premium med möjlighet att justera höjden ,- 45 Manuella stödben bak ,- 10 Dragkrok lev fr 01/10 50 Kaross utvändigt Design silvertwo : Vit front med silverfärgad folie vid övergången mot sidorna. Väggarna silverlackerade. Tak av vit, glasfiberarmerad plast för att minska värmen i ,- 1 bilen vid solbestrålning. Design silverline : Front och väggar silverlackerade. Tak av vit, glasfiberarmerad plast för att minska värmen i bilen vid solbestrålning ,- 1 Takmarkis, längd 3,5 m. Kassett: naturfärgad aluminium. Duk: grå. Inkl specialfästen. (3.8 och 4.2.) ,- 30 Takmarkis, längd 4,0 m. Kassett: naturfärgad aluminium. Duk: grå. Inkl specialfästen. (Fr.o.m. 4.3.) ,- 35 Takmarkis, längd 4,5 m. Kassett: naturfärgad aluminium. Duk: grå. Inkl specialfästen. (Fr.o.m. 4.6.) ,- 45 Vinterisolermattor för vindruta och förarhyttens sidorutor ,- 10 Stor garagedörr på förarsidan, i stället för den något mindre standarddörren (ej 4.2 F, 4.6 och 5.0 ) ,- 4 Cykelhållare för bakgavel, för 3 cyklar (endast 4.2 F, 4.6 och 5.0) ,- 10 Cykelhållare för bakgavel, för 4 cyklar (endast 4.2 F, 4.6 och 5.0) ,- 12 Extra sidofönster, höger sida, vid den bakre sängen. (Endast modeller med dubbelsäng.) 3.800,- 10 Mini Heki taklucka i köket ,- 5 Mini Heki taklucka i gången mellan dusch och toalettrum. (Endast 4.7, 4.9 och 5.0 med vario-badrum.) 2.100,- 5

18 18 Carthago Extrautrustning Elektricitet Pris SEK inkl moms 25 % Ingår i utrustningspaket Extra gelbatteri i bodelen (totalt 2 x 80 = 160 Ah) ,- 20 Larmanordning MS 650 med rörelsedetektor i bodelen ,- 5 Gas Truma Secumotion gasvakt med automatisk gasolomkopplare och Eis-Ex defroster. Standard 5 Fjärrmanövrerad avstängningsventil ,- 1 Vatten Utvändig dusch med varmt och kallt vatten på höger sida i garaget ,- 5 Övrigt SOG toalettventilation med utsläpp på taket ,- 5 Durkplåt av aluminium samt nålfiltmatta på bakre väggen i garaget ,- 30 Slang för bekväm tömning av spillvatten ,- 3 Köksutrustning / Ventilation / Värme Vikttillägg kg Tec-Tower med 155 l kylskåp, separat frysfack och ugn i stället för 160 l kylskåp (ej 3.8) ,- 20 Dieselvärmare Webasto Thermo Top C 300 ger ett alternativt drivmedel till gasol för uppvärmning. Ger dessutom en snabb uppvärmning av förarhytten, inklusive ,- 10 vindruta, tack vare separata luftutsläpp. Fungerar även som motorvärmare. Alde värmeväxlare för uppvärmning av bodelen med motorns värme under körning ,- 2 Radio / Tv / Parabol / Navigering Radio/CD i förarhytten ,- 10 Radioförberedelse: 2 högtalare i förarhytten och 2 högtalare över sittgruppen. Antenn i ytterbackspegel. Standard 5 Pioneer mediacenter med inbyggd navigator, CD-/DVD-spelare, spelar upp MP3, Bluetooth-hands-free för telefon. Manövreras med pekskärm ,- 12 Ljudpaket med 150 W bashögtalare för bättre ljudåtergivning. Endast i kombination med radioförberedelse och radio / mediacenter ,- 15 Utdragbar och vridbar hållare Quick up för flatskärms-tv. Monteras i soffryggstödet bakom passagerarstolen, alternativt i förvaringsutrymmet intill passagerarstolen , TFT-tv, passande för Quick up ,- 9 Satellitanläggning Teleco Flatsat Classic 85. (Bygger ca 19 cm ovan tak.) ,- 28 Förberedelse för montering av satellitanläggning, inklusive kabel från mottagarens plats till kopplingsdosa på taket. Carthago backkamera med separat 7 färgmonitor i instrumentbrädan. Kamera med motordrivet visir, infrarödbelysning och automatisk omkoppling till sv/v vid dåliga ljusförhållanden. Förberedelse för montering av backkamera, inklusive kabel från instrumentbrädan till ovanskåp längst bak. Standard ,- 6 Standard 2

19 19 Interiör / Klädslar / Sovrum Pris SEK inkl moms 25 % Ingår i utrustningspaket Design Yacht one med möbelfronter och kökslådor högglans cremefärgade i yacht-design ,- Glashållare i barskåpet, inklusive exklusivt Carthago-glasset bestående av 2 rödvinsglas och 2 long drink-glas. Standard 2 Textilmatta i bodelen ,- 6 Vikttillägg kg Textilmatta i förarhytten ,- 4 Fristående dubbelsäng i 4.6 högre monterad, vilket ger en invändig garagehöjd på mm i stället för 840 mm ,- 10 Fristående dubbelsäng i 5.0 lägre monterad, vilket ger en invändig garagehöjd på 840 mm i stället för mm ,- 5 Bäddningsbar sittgrupp (sänkbart bordstativ, extramadrass). (Ej för 3.8, 4.3 och 4.6) 4.600,- 10 Klädslar Rom 0,- Mailand 0,- Verona 4.000,- Venedig 2009 (blårutiga gardiner) 4.000,- Venedig 2010 (bruna gardiner) 4.000,- Delvis antara-klädsel, två cappuccino-toner 5.700,- 2 Antara cappuccino 8.500,- 5 Antara granitgrå 8.500,- 5 Delvis skinn, cremefärgat ,- 7 Skinn, cremefärgat ,- 10 Skinn, cremefärgat / brunt ,- 10 Bäddset: 2 matchande prydnadskuddar samt överkast till den bakre sängen 13) 3.200,- 7

20 20 Carthago

21 Standardutrustning Carthago 21 Basfordon Fiat Ducato med AL-KO lågprofilchassi med individuell hjulupphängning. Motor: Diesel 2,3 l JTD / 95 kw / 130 hk, 4-cylindrig Common Rail, 320 Nm, uppfyller Euro 4-normen. 6-växlar, framhjulsdrift. Galvaniserat AL-KO lågprofilchassi med extra bred spårvidd och individuell hjulupphängning, specialkonstruerat för Carthago. Torsionsfjädring för personbilsliknande fjädringskomfort. Axelavståndet anpassat för respektive planlösning för optimal viktfördelning. Totalvikt kg (modell 44: / kg som tillval). Elektronisk startspärr. ABS-bromsar. Antislirreglering. Dimstrålkastare. Tonad vindruta av laminerat glas. Punkteringsset fix and go (tätningsmedel och kompressor) i stället för reservhjul. Bränsletank: 90 l. Kaross Carthagos självbärande premium-kaross, helt utan träreglar, aluminium såväl ut- som invändigt. Isolering av fukttåligt RTM-skum. Vägg- och taktjocklek: 38 mm. Dubbelgolvets höjd: 300/170 mm. Nedre golvet i sandwichkonstruktion, undersidan belagd med glasfiberarmerad plast. Frontparti med design inspirerad av personbilar, tillverkat av glasfiberarmerad plast (ut- och invändigt) med isolering. Carthago-logo i fronten. Tak som tål att gå på med utsida av glasfiberarmerad plast, för att skydda mot hagelskador. Panoramatakfönster, 900 x 600 mm, över sittgruppen. Mini Heki taklucka över den nedsänkbara sängen. Elegant rundade övergångar mellan tak och väggar, med extra förstärkning invändigt för högsta stabilitet. Takskenor för att fästa exempelvis lasthållare. 10 års täthetsgaranti. Utvändiga detaljer av UV-resistent plast av hög kvalitet. Har låg vikt och är lätta att byta vid en eventuell skada. Sidokjolar av strängpressad aluminium, eloxerade för bästa UV-beständighet. Utförda i sektioner för att underlätta utbyte vid eventuell skada. Sidomarkeringsljus med lysdioder. Lastluckorna uppbyggda på samma sätt som ytterväggarna, vilket ger samma goda isolering även av lastutrymmena (Carthago Isoplus). Dörr med säkerhetslås med trepunktslåsning. Invändiga gångjärn av stål. Dörrens fönster med isolerande dubbelglas, mörkläggningsgardin och separat myggnät på insidan i hela dörrens bredd. Högklassiga Seitz S5 karmfönster med utmärkt isoleringsförmåga, tack vare den tvådelade karmen av polyuretan samt dubbla glas. Fönstren är försedda med myggnät, mörkläggningsgardin och vädringsbeslag. Ytterbelysning med inbyggd regnränna ovanför dörren. Elektriskt manövrerat fotsteg med varningssummer; kan även manövreras från förarhytten. Extra uppvärmning vid entrén för att förhindra att kall luft släpps in när dörren öppnas. Fotstegsbelysning i form av Carthago-logo. Ennyckelsystem för samtliga dörrar och luckor. Extra reflexer baktill. Tredje bromsljus. Dubbelgolv Kraftigt, isolerat och självbärande dubbelgolv utan köldbryggor, som ger ökad styvhet och förbättrar körsäkerheten. Höjd: 300 mm, i den lägre delen 170 mm. Delvis nedsänkt golv som ger en ståhöjd på 2,12 m. Den högre delen av dubbelgolvet åtkomligt via utvändiga lastluckor; luckor i golvet gör utrymmet åtkomligt även inifrån. Stora lastutrymmen (på förarsidan 61 cm högt, på passagerarsidan 51 cm högt), isolerade och uppvärmda. Lastutrymmet på förarsidan även åtkomligt via L-soffan. Observera: 3-axlade bilar byggda på AL-KO-chassi har lastutrymme endast på förarsidan! Stort skofack i dubbelgolvet, åtkomligt via lucka i golvet. Flera luftutsläpp ger jämn värme i hela utrymmet mellan golven. Mycket jämn värmefördelning i dubbelgolvet. Värmen från utrymmet i dubbelgolvet värmer upp det övre golvet, vilket ger en angenäm golvvärme i hela husbilen. Detta är endast möjligt med Carthagos dubbelgolvteknik! Dubbelgolvkonstruktionen ger en styvare kaross, vilket påverkar både hållfasthet och köregenskaper. Dessutom minskar risken för störande ljud från både vägbana och inredning. All teknik frostsäkert placerad i dubbelgolvet. Bakre hjulhus isolerade och fästa i golvet helt utan köldbryggor. Garage Nedsänkt bakom bakaxeln och helt isolerat. Lättlastat, tack vare låg lasthöjd och stor invändig höjd. Uppvärmt frostsäkert. Stor, gasfjäderförsedd lucka på passagerarsidan som öppnas uppåt. Dörr på förarsidan. Tillval: Stor lucka även på förarsidan i stället för standarddörren. Innerväggar samt lucka/dörr klädda med nålfiltmatta som skyddar och reducerar buller. Lastsäkringssystem med flyttbara öglebultar. Lastförmåga: Upp till 200 kg. Dock får den maximala bakaxelbelastningen ej överskridas. Invändig belysning. Modell 49: Inbyggd, utdragbar garderob. Förarhytt Kraftigt framåtlutande instrumentbräda och djupt neddragen vindruta ger god närsikt framåt. Ytterbackspeglarna, av bussmodell, hängda i ovankant för att ej störa sikten. Ytterbackspeglarna elektriskt ställbara och uppvärmda. Varselljus med lysdioder för extra säkerhet. Roadliner komfortstolar, klädda i bodelens tyg, för förare och framsätespassagerare. Integrerade säkerhetsbälten. Båda armstöden justerbara. Justerbar lutning på sitsen. Nackskydd med valnötsinlägg med Carthago-logo. Stolarna vridbara mot sittgruppen. Stolarna flyttade utåt för bekvämare genomgång till bodelen samt för bekvämare sittställning när stolarna vrids mot sittgruppen. Stolarna vridbara 180º, vilket ger bekvämare sittställning, till exempel när man vill titta på tv. (L-soffa och sidosoffa fungerar då som fotpall.) Instrumentbräda som i en personbil; förvaringsutrymmen på sidorna. Förberedd för montering av monitor till backkamera. Dekorationsprofil i trä ovanför instrumentbrädan. Ljuddämpningspaket Silence bullerisolering av motorrummet. Förvaringsutrymme på passagerarsidan. Förardörr med elektrisk fönsterhiss; isolerande dubbelglasfönster. Skjutfönster med isolerande dubbelglas på passagerarsidan. Mörkläggningsgardin som dras i sidled vid sidofönster. Dubbelisolerande plisségardin (bikakestruktur) vid vindrutan som dras uppifrån och ned; fungerar även som solskydd. Tillval: Elektriskt manövrerad gardin. Undersidan av den nedsänkbara sängen klädd med skinn. Inbyggd allmänbelysning och spotlights. A-stolparna klädda med skinn. Lös textilmatta i förarhytten.

22 22 Standardutrustning Carthagos värmekoncept för förarhytten Isolerande dubbelglas i förarhyttens sidofönster med mörkläggningsgardin som dras i sidled. Isolerande dubbelglas i förarhyttens dörr. Isolerande plisségardin med bikakestruktur som dras uppifrån och ned. Extra värmepaket med fläkt med 2 hastigheter under förarstolen. Dubbla konvektorer längs alla väggar, från förvaringsutrymmet vid passagerarplatsen. Alde värmeväxlare för uppvärmning av bodelen med motorns värme under körning. Tillval: Thermoplus. Dieselvärmare Webasto Thermo Top C 300 kopplad till bilens ordinarie värmesystem. Uppvärmning med diesel sparar gasol. Kan användas under körning. Snabbare uppvärmning av förarhytt och vindruta. Kan även användas som motorvärmare, vilket skonar motorn. Ger ett alternativt drivmedel till gasol för uppvärmning. Interiör Koncept Yachting med sänkt golv vid sittgruppen, vilket ger en ståhöjd på hela 2,12 m! Konceptet med olika nivåer på golvet ger även en tydlig rumsindelning vardagsrum, kök, tvättrum och sovrum. Väggarna och innertaket textilbeklädda för ökad trivsel och ett exklusivt intryck samt bättre inomhusluft. Minskar även buller vid körning. PVC-matta med stavparkettmönster Cognac. (Tillval: Båtdäcksmönstrat laminatgolv.) Lös textilmatta i bodelen. Snickerier i vildpäronträ-ton Snickerierna tillverkade av slitstarkt trämaterial i flera lager. Folierade hörnprofiler av trä. Carthagos Pull open -handtag med förkromad platta ger säker låsning under färd. Tyst stängning av luckor tack vare dämpare och dubbelfjädring. Förhindrar störande ljud under körning! Ovanskåpens luckor med robusta öppningsbeslag av metall med hemmakvalitet. Snickerier av högsta kvalitet som är stabila och tysta under körning, utan störande skrammel (Carthago Durafix). Stor rundsittgrupp med runt bord i samvarodelen samt sidosoffa bakom passagerarstolen. Runt bord med ljus yta och kantlist av äkta trä. Skjutbart i två riktningar, och därför lätt att ställa i önskad position i sittgruppen. Plats för upp till 6 personer. Två av rundsittgruppens platser kan användas som bekväm passagerarplats under färd givetvis med 3-punktsbälten och nackstöd. Möjlighet till större fotutrymme vid den 4.e sittplatsen under körning. Fönster ovanför sidosoffan bakom passagerarstolen. Vridbara stolar i förarhytten som utgör en naturlig del av sittgruppen. Förstklassiga dynor med ergonomisk utformning, samt stoppning uppbyggd av flera skikt, för bästa komfort. Antara-klädsel av mycket hög kvalitet som standard. Antara är ett smutsavvisande, teflonbelagt material som ej påverkas av UV-ljus. Plisserade rullgardiner vid bodelens fönster; lätta att manövrera med kedja. Kan tas bort helt för rengöring. Gardiner som matchar klädseln. Tillval: Bäddbar sittgrupp. Stort panoramafönster (900 x 600 mm) över sittgruppen, med baldakin och spotlights. Kök Vinkelkök med stenmönstrad arbetsyta. Upphöjda kanter så att diskvatten ej rinner ned på golvet. Tillval: Köksbänk i helgjuten Corian. Centralt placerad, utdragbar vagn med 2 separata sopkärl. Djupa, rullagrade och självstängande lådor. Högkvalitativa beslag och teleskopskenor av metall. Lådinredning Flex med stor variationsmöjlighet. 3-lågig spis av rostfritt stål. Automatisk, elektrisk tändning. Delad täckskiva av glas ger extra avställningsyta. Infälld diskho av rostfritt stål med täckskiva av glas. Modellerna 44, 47 och 51 med dubbel diskho. Hiss i ett av ovanskåpen för kaffebryggare (kaffebryggare är tillval). Bryggaren förvaras säkert under körning, och kan lätt sänkas ned när den ska användas. Engreppsblandare med keramisk tätning; utdragbart munstycke för påfyllning av kaffebryggaren. Glasdörrar i köksovanskåpen. Stänkskydd av glas runt köksfönstret; helt utan skarvar och lätt att rengöra. Cremefärgat och försett med förvaringsfack. Högt placerat 160 l kylskåp med separat frysfack. Automatiskt energival (12 V / 230 V / gas). Köksfläkt av rostfritt stål med strömsnåla lysdiodspotlights. Allmänbelysning och 230 V-uttag. Barskåp med glasdörr och belysning. (Set med Carthago-glas finns som extrautrustning.) Mini Heki taklucka i köket. Badrum Komfort-badrum: (Ej modellerna 49, 50 och 51 KRH med vario-badrum.) Mycket rymligt. Separat duschkabin. Golv i samma nivå som resten av bilen. Tvådelad vikdörr till duschen. Duschkar i badrummets golv. 2 separata avlopp gör att duschen kan användas oberoende av bilens lutning. Duschhandtag justerbart i höjdled. Förkromad duschstång. Bänk i stenimitation. Förvaringsfack. Tvättställsskåp med förvaringsutrymme. Stort spegelskåp med hyllor. Stor spegel över tvättstället. Baldakin med spotlights. Engreppsblandare med keramisk tätning. Handdukshållare, tandborstmuggar och tvålpump. Mini Heki taklucka i badrummet. Massiv skjutdörr med lås av metall. En vikdörr, inbyggd i garderoben, som fästs med magnetskena mot badrummets skjutdörr avskiljer den bakre delen av bilen exempelvis för ogenerat klädbyte. Detta utan att exempelvis tillgången till köket förhindras. Kassettoalett Thetford C 250 med utifrån åtkomlig kassett. Vario-badrum: (Modellerna 49, 50 och 51 KRH.) Separat duschkabin med takdusch, mitt emot toalettrummet/tvättställ. Massiv dörr med lås, som kan öppnas helt mot duschkabinen. I modell 49 kan man, genom att även dra för en vikvägg, skapa ett avskilt omklädningsrum, där även garderoberna finns. Modell 51 KRH har skjutdörr i stället för vikvägg. Carthagos vario-badrum har, till skillnad från de flesta konkurrenter, en separat dörr till toalettrummet, vilket gör att toaletten kan användas ostört även när någon befinner sig i sovrummet/omklädningsrummet.
