c-compactline I c-tourer I super-lightweight Katalog 2014

Transkript

1 c-compactline I c-tourer I super-lightweight Katalog ,0 t 3,5 t GRIMSTAD OSLO Bredd endast 2,12 m De superlätta helintegrerade. c-compactline I bredd endast 2,12 m c-tourer I super-lightweight

2 En av Norges store forhandlere blir enda større Hvorfor Oslo? Da Akershus Caravan gikk konkurs, fikk Sørlandets Caravansenter overta retten til å selge Dethleffs og Sunlight i Oslo-regionen. Sammen med Carthago, Eura Mobil, Niewiadow Poletta og La Strada er dette merkene vi fra starten vil konsentrere oss om på Jessheim, mens vi i Grimstad også fører Rapido og Hobby. Vi ser at det å etablere oss på Østlandet vil komme våre kunder til gode, spesielt de som kommer fra Nord. Det vil bli en forsiktig start, hvor vi har ansatt en daglig leder, og kommer etter hvert til å ansette en mekaniker. Tom Daler har over 20 års erfaring i bransjen og kommer til å blir en avgjørende ressurs for å få dette til. Når sesongen setter i gang i 2014 regner vi med å være 4-5 ansatte totalt. Beliggenhet Vi har leid et bygg på ca kvm, men med mye uteplass. Vi vil disponere ca kvm totalt. Adressen blir Industriveien 17, som ligger sentralt beliggende i et veletablert industriområde på Jessheim. Dette er et område bestående av mye bilrelatert virksomhet (Møller Bil, Scoda, Sulland Bil, Mekonomen, Meca, NAF, Snap Drive med flere. Også utleie Vi kommer også til å flytte McRent Oslo hit, da det er mange fordeler ved å drifte leiedelen og salgsdelen sammen. I tillegg får også McRent en meget fin beliggenhet hvor det er kort vei til Gardermoen. Hvilke fordeler har dette for deg som kunde? Vi kommer nærmere kunder som holder til nord for Oslo. Vi får et servicepunkt (ikke mekanisk) til som kan hjelpe kunder i forhold til reklamasjoner og garantisaker, og vi får et større varelager å selge fra.

3 138 3,0 t 143 6,40 x 2,12 x 2,89 m 4 4 6,89 x 2,12 x 2,89 m 4 4 3,5 t Sida 48 Sida ,40 x 2,27 x 2,89 m 4 4 3,5 t Sida QB 3,5 t 143 6,82 x 2,27 x 2,89 m 4/5 4/5 6,89 x 2,27 x 2,89 m 4/5 4/5 3,5 t Carthago patentsökt Carthago patentsökt Sida 68 Sida ,85 x 2,27 x 2,89 m 4/5 4/5 3,5 t Sida 74 Totallängd 7 m

4 145 QB 7,18 x 2,12 x 2,89 m 4 4 3,5 t Airbag/ESP standard för alla modeller Sida ,34 x 2,27 x 2,89 m 4/5 4/5 Sida ,27 x 2,27 x 2,89 m 4/5 4/5 7,42 x 2,27 x 2,89 m 4/5 4/5 7,48 x 2,27 x 2,89 m 4/5 Sida 80 Sida 81

5 Planlösningsfamilj 1 L-sittgrupp med extrasäte Platssparande sidokök Kombiskåp för kylskåp Kompakt Kombi-badrum c-compactline I Planlösningsfamilj 1 L-sittgrupp med extrasäte Platssparande sidokök Kombiskåp för kylskåp Kompakt Kombi-badrum c-tourer I super-lightweight Planlösningsfamilj 2 L-sittgrupp med sidosoffa Platssparande sidokök Kombiskåp för kylskåp (modell 142 QB) Kompakt Kombi-badrum Planlösningsfamilj 3 L-sittgrupp med sidosoffa Vinkelkök Kombiskåp för kylskåp Kompakt Kombi-badrum Takhög garderob 4/5 Planlösningsfamilj 4 L-sittgrupp med sidosoffa Vinkelkök Kombiskåp för kylskåp Raumbad Sida 82 8 m Planlösningsöversikt 4

6 Jämförelse av de helintegrerade Den kompakta ultralättviktaren: En äkta Carthago i den nya viktklassen 3 ton, endast 2,12 m bred CMOV057 Web-Code 3,0 t Modellserieprofil Chassi: Fiat Ducato med AL-KO-lågram Superlight Längd/höjd/bredd: 6,40 m till 7,18 m / 2,89 m / 2,12 m Viktklass/lastförmåga* 3,5 till 4,25 t/till kg Boendekomfort* L-sittgrupp 4-5 personer Utdragbart extrasäte 198 cm ståhöjd i bodelen Bodelsgolv utan nivåskillnader Kökskomfort* Platssparande sidokök Kylskåp 160 l i kombiskåp Badrumskomfort* Kombi-badrum Avgränsningsbar rund duschkabin Avgränsningsdörr (beroende på modell) Oberoende 110 l färskvatten, 100 l spillvatten ej utökningsbar 1 x 80 AH gelbatteri (kan uppgraderas 2 x 80 AH) Dubbelgolv/förvaring Värmelagrande dubbelgolv 170 mm Lastutrymmen i golv åtkomliga inifrån Lastlucka under L-sittgrupp Mopedgarage, invändig höjd 110 cm Användning vintertid Uppvärmningsteknik Truma Combi 6 Värmelagrande dubbelgolv med golvvärmeseffekt Riktad förarhyttsuppvärmning Riktad uppvärmning teknikkomponenter * Vid enskilda planlösningsvarianter kan avvikelser förekomma!

7 CMOV067 CMOV027 super-lightweight Super-lättviktaren i viktklassen 3,5 ton Web-Code c-line I/XL Den kompakta allrounden lätt, elegant och bekväm Web-Code 3,5 t Chassi: Fiat Ducato med AL-KO-lågram Superlight Bredspårig bakaxel 1,98 m Längd/höjd/bredd: 6,40 m till 7,48 m / 2,89 m / 2,27 m Chassi: Fiat Ducato med AL-KO-lågram special enkel- och tandemaxel (beroende på modell), bredspårig bakaxel 1,98 m Längd/höjd/bredd: 6,25 m till 8,35 m / 2,89 m / 2,27 m 3,5 till 4,25 t/till kg 3,5 till 4,5 t (tandemaxel 5 t)/till kg L-sittgrupp 4-5 personer (beroende på modell) Sidosoffa/tillval 5:e bältesplats (beroende på modell) 198 cm ståhöjd i bodelen Bodelsgolv utan nivåskillnader L-sittgrupp 4-5 personer (beroende på modell) Sidosoffa/tillval 5:e bältesplats (beroende på modell) 198 cm ståhöjd i bodelen Bodelsgolv utan nivåskillnader Sidokök/vinkelkök (beroende på modell) Kylskåp 160 l i kombiskåp Sidokök/vinkelkök/komfortvinkelkök Kylskåp 160 l i kombiskåp Apotekarskåp i köket Kombibad/Raumbad (beroende på modell) Avgränsningsbar rund dusch/separat dusch Avgränsningsbart påklädningsrum Kombibad/Raumbad (beroende på modell) Avgränsningsbar rund dusch/separat dusch Avgränsningsbart påklädningsrum 110 l färskvatten, 100 l spillvatten ej utökningsbar 1 x 80 AH gelbatteri (kan uppgraderas 2 x 80 AH) 115 l färskvatten, 110 l spillvatten ej utökningsbar 2 x 80 AH gelbatteri Värmelagrande dubbelgolv 170 mm Lastutrymmen i golvet åtkomliga inifrån Lastlucka under L-sittgrupp Mopedgarage, invändig höjd 110 cm/120 cm Värmelagrande dubbelgolv 170 mm Golvförvaring åtkomlig in- och utifrån Förvaringsfack i dubbelgolvet 40 cm djupa invändigt Jumbo utvändig förvaring 63 cm med genomgående lastutrymme, Mopedgarage, invändig höjd 110 cm/120 cm Uppvärmningsteknik Truma Combi 6 Värmelagrande dubbelgolv med golvvärmeseffekt Riktad förarhyttsuppvärmning Riktad uppvärmning teknikkomponenter Uppvärmningsteknik Truma Combi 6 (tillval Alde vattenburen centralvärme) Värmelagrande dubbelgolv med golvvärmeseffekt riktad förarhyttsuppvärmning, riktad uppvärmning teknikkomponenter, uppvärmningskoncept förarhytt

8 CMOV037 CMOV047 e-line Web-Code s-plus Web-Code Världsmästaren i oberoende yachting/linerclass Världsmästaren i oberoende Iveco Daily Chassi: Fiat Ducato med AL-KO-lågram special enkel- och tandemaxel (beroende på modell), bredspårig bakaxel 1,98 m Längd/höjd/bredd: 7,02 m till 7,85 m / 3,05 m / 2,27 m Chassi: Iveco Daily 50C standardram med bakhjulsdrift och dubbelmontage Längd/höjd/bredd: 7,81 m till 8,12 m / 3,12 m / 2,27 m 4,5 t (tandemaxel 5 t)/till kg 5,4 t/till kg Främre rund sittgrupp med runt bord och sidosoffa/tillval 5:e bältesplats 211 cm ståhöjd i bodelen Bodelsgolv utan nivåskillnader Främre rund sittgrupp med runt bord och sidosoffa 211 cm ståhöjd i bodelen Bodelsgolv utan nivåskillnader Vinkelkök/komfortvinkelkök Kylskåp 160 l i kombiskåp Apotekarskåp i köket Vinkelkök/komfortvinkelkök Kylskåp 160 l i kombiskåp Apotekarskåp i köket Komfortbad/Raumbad (beroende på modell) Separat dusch Avgränsningsbart påklädningsrum Komfortbad/Raumbad (beroende på modell) Separat dusch Avgränsningsbart påklädningsrum 235/200 l färskvatten, 190/150 l spillvatten (beroende på modell) 2 x 80 AH gelbatteri (kan uppgraderas 3 x 80 AH) Tillval: Fast fekalietank (beroende på modell) 235 l färskvatten, 200 l spillvatten 2 x 80 AH gelbatteri (kan uppgraderas 3 x 80 AH) Tillval: Fast fekalietank (beroende på modell) Värmelagrande dubbelgolv 220 mm Golvförvaring åtkomlig in- och utifrån Förvaringsfack i dubbelgolvet 40 cm djupa invändigt Jumbo utvändig förvaring 70 cm med genomgående lastut - rymme, Mopedgarage, invändig höjd 120 cm/130 cm Värmelagrande dubbelgolv 200 mm Golvförvaring åtkomlig in- och utifrån Förvaringsfack i dubbelgolvet 40 cm djupa invändigt Jumbo utvändig förvaring 74 cm med genomgående lastutrymme, Mopedgarage, invändig höjd 120 cm/130 cm Alde vattenburen centralvärme Värmelagrande dubbelgolv med golvvärmeseffekt Riktad förarhyttsuppvärmning Riktad uppvärmning teknikkomponenter Uppvärmningskoncept förarhytt Alde vattenburen centralvärme Värmelagrande dubbelgolv med golvvärmeseffekt Riktad förarhyttsuppvärmning Riktad uppvärmning teknikkomponenter Uppvärmningskoncept förarhytt Jämförelse modellserie 7

9 Planlösningsfamiljer Planlösningsfamilj 1 L-sittgrupp med extrasäte Platssparande sidokök Kombiskåp för kylskåp Kompakt kombi-badrum c-compactline I 138/143/145 QB Planlösningsfamilj 1 L-sittgrupp med extrasäte Platssparande sidokök Kombiskåp för kylskåp Kompakt kombi-badrum c-tourer I super-lightweight 138 c-tourer I super-lightweight 142 QB/143 Planlösningsfamilj 2 L-sittgrupp med sidosoffa Platssparande sidokök Kombiskåp för kylskåp (modell 142 QB) Kompakt kombi-badrum Planlösningsfamilj 3 L-sittgrupp med sidosoffa Vinkelkök Kombiskåp för kylskåp Kompakt Kombi-badrum Takhög garderob c-tourer I super-lightweight 142/148 Planlösningsfamilj 4 L-sittgrupp med sidosoffa Vinkelkök Kombiskåp för kylskåp Raumbad c-tourer I super-lightweight 147/149/150 8 Översikt planlösningsfamiljer

10 Innehåll 3,0 t Editorial Carthago företaget Carthago mervärdesformeln c-compactline I Ultra-lättviktaren viktklassen 3,0 ton c-compactline I 138/143/ ,5 t c-tourer I super-lightweight Super-lättviktaren viktklassen 3,5 ton c-tourer I super-lightweight 138 c-tourer I super-lightweight 142 QB/143 c-tourer I super-lightweight 142/148 c-tourer I super-lightweight 147/149/ c-compactline I/c-tourer I super-lightweight Design exteriör/interiör 84 c-compactline I/c-tourer I super-lightweight Standardteknik 86 c-compactline I/c-tourer I super-lightweight Utrustning 88 Carthago-interiörer 92 Web-Code För ännu mer information: Mer information finns på internet. På vissa katalogsidor finns en webb-kod-hänvisning. Skriv in den på Carthagos startinternetsida och du får kompletterande information, 360 -bilder, produktfilmer osv. Du kan enkelt hämta mer information och framställningar med din mobiltelefon genom att skanna in QR-koden. Innehållsförteckning 9

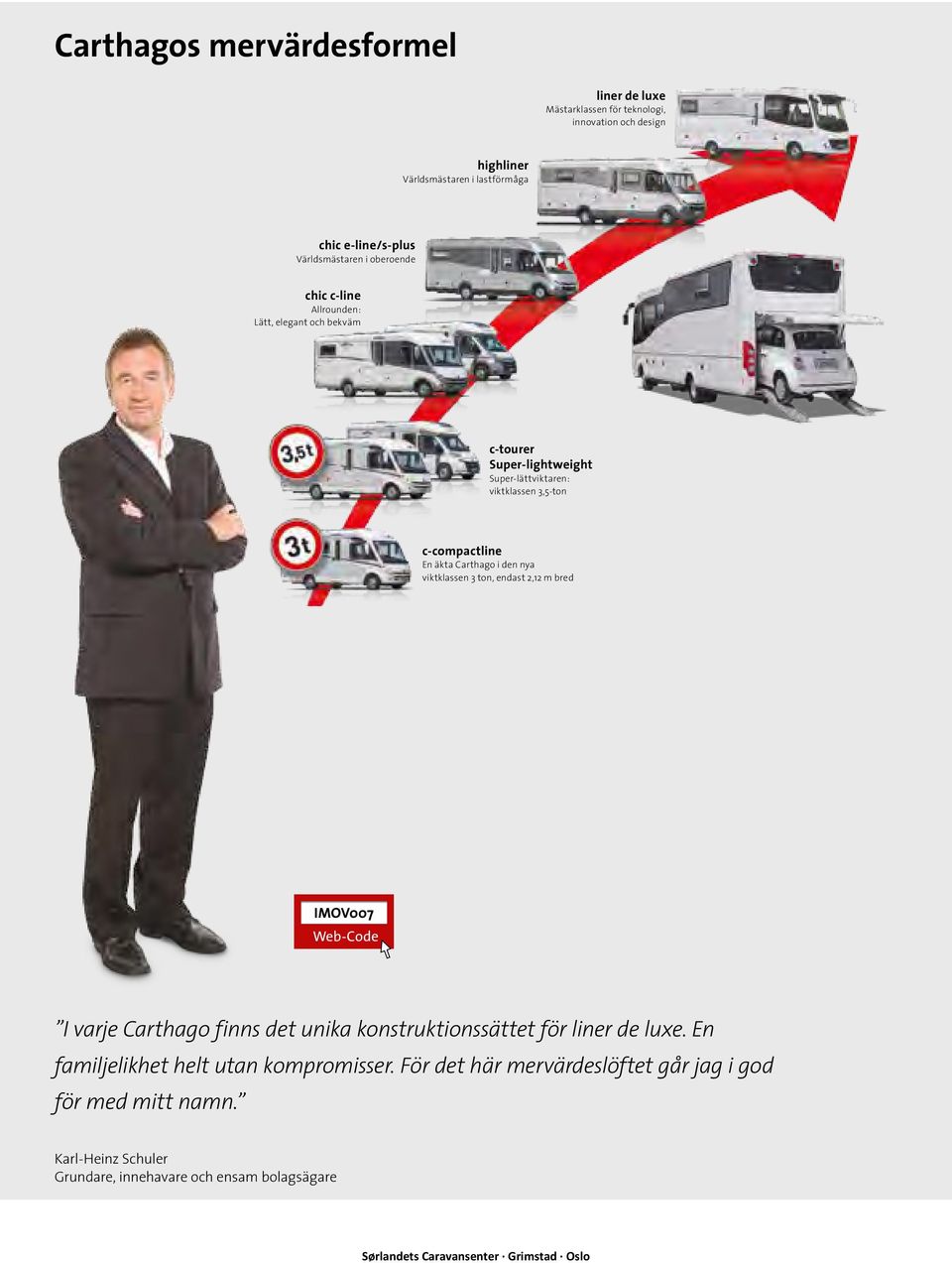

11 Carthagos mervärdesformel liner de luxe Mästarklassen för teknologi, innovation och design highliner Världsmästaren i lastförmåga chic e-line/s-plus Världsmästaren i oberoende chic c-line Allrounden: Lätt, elegant och bekväm c-tourer Super-lightweight Super-lättviktaren: viktklassen 3,5-ton c-compactline En äkta Carthago i den nya viktklassen 3 ton, endast 2,12 m bred IMOV007 Web-Code I varje Carthago finns det unika konstruktionssättet för liner de luxe. En familjelikhet helt utan kompromisser. För det här mervärdeslöftet går jag i god för med mitt namn. Karl-Heinz Schuler Grundare, innehavare och ensam bolagsägare

12 Kära husbilsvänner, bästa kunder Många tack för att du intresserar dig för Carthago. Vi skulle vilja bjuda in dig till en resa till en resa genom märket Carthago och till Carthagos husbilar. Carthago-Reisemobilbau det är en numera 35-årig framgångshistoria med en speciell utveckling. Från första början koncentrerade vi oss på husbilar. I motsats till de flera andra företag i branschen. De har ofta sitt ursprung inom husvagnsbranschen och överför den här tekniken till husbilar. Fram tills idag känner vi att vi som team har traditioner att ta hänsyn till i det ägardrivna företaget, utan att för den skull känna något tvång från koncernen. Tekniskt framsteg och praktisk innovation är viktigare än vinstmaximering eller shareholder-value. Vi tillverkar inte vilken husbil som helst. Vi har satt upp som mål att tillverka den bästa husbilen i varje klass. Vi bygger husbilar av passion, för vi är själva begeistrade husbilsåkare. Våra husbilar är en unik kombination av exklusiv och gemytlig boendekänsla, hög funktionalitet, legendarisk lång hållbarh. Utrustad med teknik från Liner-premiumklassen. En Carthago-husbil är ingen massprodukt. Du märker det på att vi också i framtiden gärna pratar om Carthagos mervärdesformel konceptet som ofta kopieras i branschen, men där resultatet aldrig blir lika bra. För dig betyder det: I varje Carthago-husbil finns den bästa karosstekniken, den pålitliga tekniken plus de högklassiga snickerierna från Liner-premiumklassen. Tillverkningen av de högstabila karossdelarna till lastluckorna eller tillverkningen av de robusta snickerierna med traditionellt möbelsnickerisätt det och mycket mer tar vi medvetet själva hand om. Inte minst kompletterar vi med en omfattande säkerhetsutrustning som standard i varje Carthago, så att du kan njuta av resan utan bekymmer. Kort sagt: En Carthago är en husbil som du kommer att ha mycket glädje av under en mycket lång tid. Prova själv! Besök någon av våra återförsäljare i Europa eller kom till oss: Det nya företagssätet Carthago-City är alltid värt en resa vi ser fram emot att du kommer! Ledningsteamet i Carthago Group Fr. vä. till hö.: Bernd Wuschack (chef försäljning, marketing, kundservice), Johannes Stumpp (chef ekonomi, personal), Karl-Heinz Schuler (grundare, innehavare och ensam bolagsägare), Klaus Anton Voggel (chef teknik, materialmanagement) Editorial 11

13 Fabrikerna Carthago-City i Aulendorf Carthago-City / fabrik 1 Tillverkning av modellserierna liner de luxe, highliner, chic s-plus, chic e-line Carthago Odranci/Slovenien Carthago-fabrik 2 Tillverkning av modellserierna chic c-line, c-tourer, c-compactline, malibu Carthagos europeiska nät av återförsäljare och service Numera utvecklat till Carthago Group Europas största ägardrivna husbilstillverkare med ca. 900 medarbetare, två säten och en ledande position för högkvalitativa premium-husbilar. Huvudsäte för Carthago är den nyuppförda husbilsstaden Carthago-City i Aulendorf. Här skapas de framgångsrika modellserierna liner de luxe, highliner, chic s-plus och chic e-line. I den nya och högmoderna hightech-fabriken Odranci i Slovenien tillverkas storsäljarna chic c-line, c-tourer och nu även c-compactline. Premiumhusbilar med gener från Liner-premiumklassen. Grunden för dagens framgång för Carthago är de grundvärden som fram tills idag är oförändrade och som efterlevs konsekvent. Som kund är du alltid i medelpunkten. All denna teknik som används vid byggandet av våra husbilar, och alla de tester vi genomför innan en serietillverkning kan starta, har ett enda mål: Att du skall vara nöjd. Principen för oss är att vara norm i alla klasser som ledande inom kvalitet, innovation och design. Carthagos husbilar har numera en ledande position och ses som en referens när det gäller kvalitet, innovation och teknik. 12 Om Carthago

14 Carthago Group företaget Vägbeskrivning till Carthago-City En Carthago-husbil förenar tradition och det moderna. Tradition i den hantverksmässiga perfektionen och omsorgen om varje detalj och kontinuerlig förbättring. Modern i de utvalda hightech-komponenterna och säkerhetstekniken från chassi till kontrollerat blixtskydd. För det här självklara borgar jag som grundare, innehavare och VD. Din Karl-Heinz Schuler Grundare, innehavare och ensam bolagsägare för Carthago DIE REISEMOBILE DES JAHRES 2011 DIE REISEMOBILE DES JAHRES 2011 GESAMTSIEGER 1. PLATZ GESAMTSIEGER 1. PLATZ 1. Platz 2. Platz CartHago CartHago CHiC CHiC C-line t/t-plusc-line i K Ategorie: teilin tegrierte übker Ategorie: euro in tegrierte üb er e uro E DIE REISEMOBILE E DIE REISEMOBILE DES JAHRES DES 2005 JAHRES Adi Kemmer 2005 LEITER GESCHÄFTSBEREICH Adi Kemmer KAi FeYerABeNd LEITER CHEFREdakTEuR GESCHÄFTSBEREICH KAi FeYerABeNd CHEFREdakTEuR Om Carthago 13

15 Öppet för dig den nya försäljningsutställningen Försäljningsutställning i Carthago-City här visas alla modellvarianter Mycket plats, en inbjudande miljö och ett unikt urval försäljningsutställningen i Carthago-City är som gjord för att dröja sig kvar. Här väntar Carthago-husbilar i alla modellserier på dig så att du kan jämföra och studera alla tillgängliga planlösningar, testa och upptäck finesserna. Här kan du syna varje Carthago i sömmarna efter hjärtans lust. I en separat tillbehörsutställning får du inspiration för hur just du kan utrusta din husbil. Även överlämnandet av nya fordon firas här i försäljningsutställningen om du skulle vilja ta emot din husbil här i fabriken. I en separat leveranshall förklarar våra säljrådgivare i lugn och ro funktionsdetaljer och användning. Vill du prova en Carthago-husbil? Gärna, via Test&Rent kan du boka dig en provhusbil, för en dag, en helg eller längre. Våra öppettider finns på internet på Din Carthago i bästa händer: det nya servicecentret Förstklassig service för förstklassiga husbilar: Servicecentret i Carthago-City skapar normer. Här utför ett team av högspecialiserade medarbetare underhålls-, service- och reparationsarbeten. Redan mottagningen av fordonet är proffsigt: Kunder lämnar in sina husbilar i en direkt dialog med specialisterna på verkstaden i en mottagningsstation. I själva servicecentret finns det 16 fordonsarbetsplatser för gas- och täthetskontroller, samt underhållsarbeten och eventuella nödvändiga reparationer. Under tiden som mekanikerna tar hand om din husbil finns trevliga uppehållsrum till förfogande. Här finns drycker och tilltugg. Eller hur vore det med en utflykt i omgivningen med någon av fabrikens e-cyklar? Våra medarbetare vill gärna att du anmäler dig på Uppehållsrum servicecenter Arbetsplatser servicecenter 14 Om Carthago

16 Carthago-City fabriksguidning Besöksgångbro genom den högmoderna tillverkningen Du vill själv se hur husbilarna från Carthago tillverkas? Då vill vi gärna bjuda in dig till en informativ och kostnadsfri fabriksguidning genom Carthago-City. Upplev hur noggrant och exakt Carthago-snickerierna och karossdelarna tillverkas, hur en Carthago-husbil steg för steg växer fram på ett särskilt förberett chassi. Titta hur våra medarbetare arbetar, observera maskinernas precision du kommer att bli övertygad om en Carthago efter detta det lovar vi. Vi presenterar vår produktion i Carthago- City alla vardagar. En kort anmälan på internet på räcker. Där finns även öppettiderna. Helt enkelt: Din väg till oss Stuttgart Besök Carthago i vackra Oberschwaben hit lönar sig alltid en resa. Om du åker med husbil eller bil hittar du oss enkelt halvvägs mellan Ulm och Friedrichshafen inte långt från Bundesstraße 30. För våra kunder har vi ordnat med ställplatser med elanslutning, vatten och avfallshantering. Aulendorf som järnvägsknut har goda tågkommunikationer. Om du hellre vill flyga, reser du bekvämt till oss från de närbelägna flygplatserna i Friedrichshafen, Memmingen, Stuttgart eller Zürich. 81 D 8 Carthago-City Aulendorf Ravensburg Ulm 30 7 Memmingen 96 Zürich Friedrichshafen CH AUT Om Carthago 15

17 Carthagos karosskonstruktion hämtat från Liner-premiumklassen Helt utan träreglar Glasfiberarmerat tak med hagelskydd Carthagos hopsättning av tak och väggar: karosseriförstärkning med rundad takövergång, isolering utan köldbryggor och extra förstärkningsprofil ger maximal stabilitet Carthago-golvkonstruktion: glasfiberarmerad under och ovansida = ingen korrosion, inget kan ruttna, skydd mot väta Carthago-mopedgarage: limmade ringankarprofiler av aluminium = enkelt att lasta, utrymmet nyttjas maximalt, högsta stabilitet: upp till 350 kg last, helisolerat TÜV-certifikat kaross utan träreglar: väggar, tak och golv helt utan träreglar för första gången certifierat av TÜV för Carthago-husbilar. 16 Carthago mervärdesformeln

18 Karosskoncept från Liner-premiumklassen Aluminium även invändigt Hopsättning med ringankarprofiler Carthago-takuppbyggnad: utsida glasfiberarmering = hagelskydd, insida aluminium = skydd mot blixtrar, lagrar värme Carthago-väggkonstruktion: aluminium även på vägginsidan = högsta stabilitet, magasinerar värmen Ditt mervärde Håller länge = behåller värdet åratal Perfekt isolering och värmelagring = komfort året runt Stabil karosskonstruktion med hög vridstyvhet Låg egenvikt = bidrar avgörande till körkomfort och körsäkerhet Carthago-ringankarförbindelse golv/sidoväggar: limmade ringankarprofiler av aluminium = mycket stabil hopsättningsteknik helt utan köldbryggor Carthago mervärdesformeln 17

19 Carthagos karosskonstruktion hämtat från Liner-premiumklassen 10 år Täthetsgaranti unikt Carthago tanklock: infällt i sidoväggen enkel hantering, elegant utseende, kan inte förväxlas med vattenpåfyllning Carthago-täthetsgaranti: Carthago-husbilens täthet kan du lita på en lång tid. Vi ger dig sex års garanti på det som tillval till och med tio år. Carthago-karmfönster: Seitz S 5 isolerfönster = PU-ram utan köldbryggor, toppisolering Carthago-lastluckor: alla dörrar och lastluckor med osynligt infällda gångjärn = elegant, slät look och extra skydd mot miljöpåverkan Djup 40 cm Carthago-lastluckor Isoplus : lastluckor fyllda med original väggmaterial, dubbla tätningar jämn isolering, högsta stabilitet Förvaringsfack i dubbelgolvet: 40 cm djup, nedsänkta i dubbelgolvet, med extra uppvärmning. Nås via golvlucka (beroende på planlösning) 18 Carthago mervärdesformeln

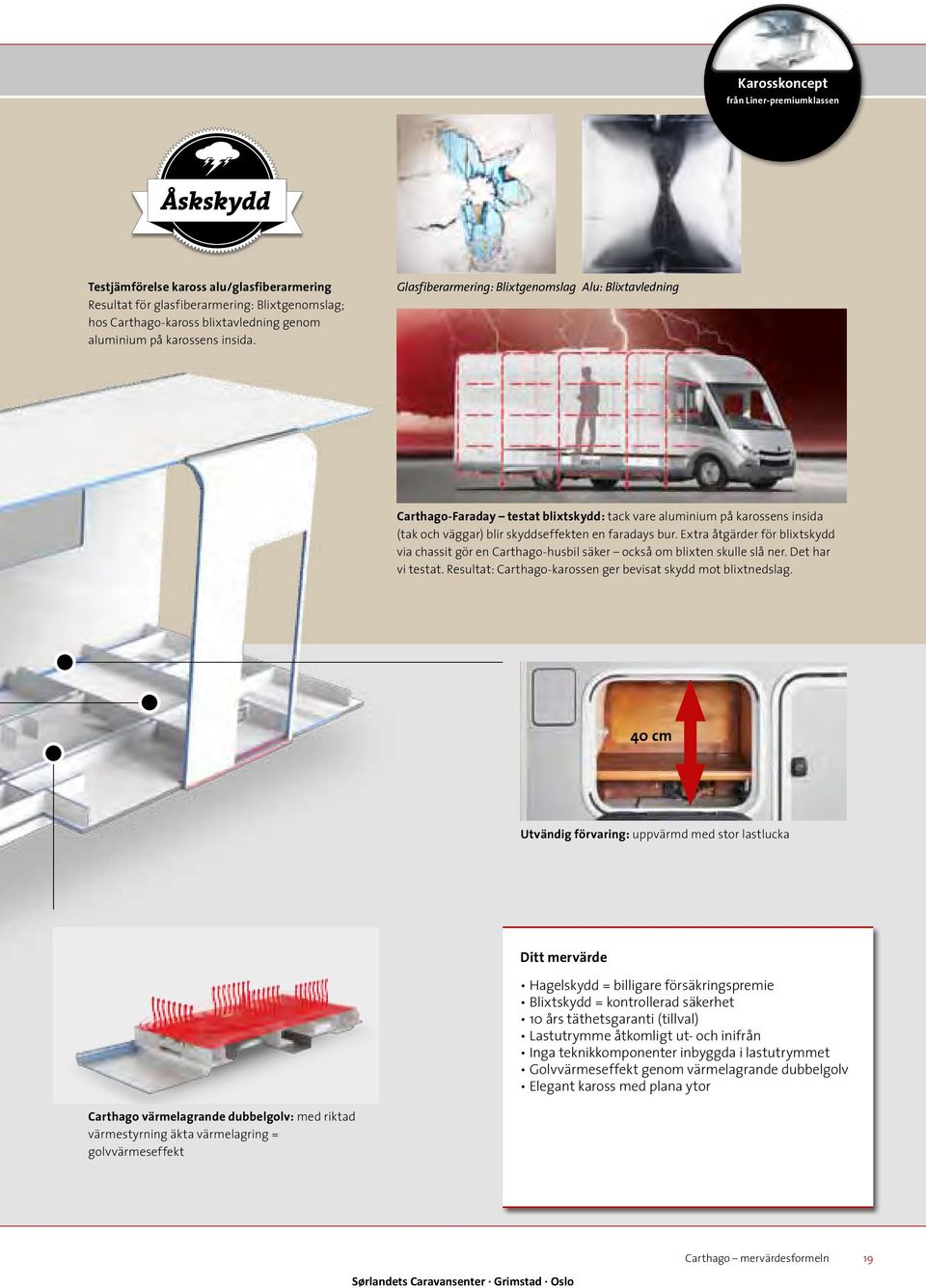

20 Karosskoncept från Liner-premiumklassen Åskskydd Testjämförelse kaross alu/glasfiberarmering Resultat för glasfiberarmering: Blixtgenomslag; hos Carthago-kaross blixtavledning genom aluminium på karossens insida. Glasfiberarmering: Blixtgenomslag Alu: Blixtavledning Carthago-Faraday testat blixtskydd: tack vare aluminium på karossens insida (tak och väggar) blir skyddseffekten en faradays bur. Extra åtgärder för blixtskydd via chassit gör en Carthago-husbil säker också om blixten skulle slå ner. Det har vi testat. Resultat: Carthago-karossen ger bevisat skydd mot blixtnedslag. 40 cm Utvändig förvaring: uppvärmd med stor lastlucka Ditt mervärde Hagelskydd = billigare försäkringspremie Blixtskydd = kontrollerad säkerhet 10 års täthetsgaranti (tillval) Lastutrymme åtkomligt ut- och inifrån Inga teknikkomponenter inbyggda i lastutrymmet Golvvärmeseffekt genom värmelagrande dubbelgolv Elegant kaross med plana ytor Carthago värmelagrande dubbelgolv: med riktad värmestyrning äkta värmelagring = golvvärmeseffekt Carthago mervärdesformeln 19

21 Jämförelse Carthago-karosskonstruktioner Carthago väggkonstruktion Väggtjocklek: c-compactline/ c-tourer 38 mm Konventionell väggkonstruktion Alu RTM-skum Alu Väggbeklädnad Korrigeringsfaktor, Fm 1,8 1,7 1,6 1,5 1,4 1,3 1,2 I maist =I dry *F m Fm PU Fm PF Fm EPS Fm MW Fm Styrofoam Väggtjocklek: mm Alu eller glasfiberarmering EPS/Styropor 25 kg/m 3 1, Fuktkvot (volymprocent) Plywood Dekorfolie Korrigeringsfaktor (Fm) för värmeledningsförmågan, beroende på isoleringsmaterialet fuktkvot, enligt EN ISO Isoleringsmaterial tak, väggar och golv Carthago-karosskoncept från Liner-premiumklassen Isolering av RTM-Styrofoam Fördelar Ingen fuktupptagning, ger fullgod isolering under hela bilens livstid Bästa isoleringsförmåga Hög motståndsförmåga mot vatten och ånga Håller värmen ute på sommaren och inne på vintern Hög stabilitet vid låg egenvikt Helt utan träreglar Standardlösning som ofta används av konkurrenterna Styropor, PU-skum som isolering Innerväggar Carthago-karosskoncept från Liner-premiumklassen Aluminium även på insidan samt väggbeklädnad av mikrofibermaterial Fördelar Värmelagring Jämn värme Varm vägg Väggbeklädnad som förbättrar inomhusklimatet och ger extra ljuddämpning Högsta stabilitet genom RFM-hårdskumsisolering och aluminium på väggut- och insida Aluminium även invändigt Standardlösning som ofta används av konkurrenterna Plywood med påklistrad dekorfolie 20 Carthago mervärdesformeln

22 Karosskoncept från Liner-premiumklassen Styrofoam RTM EPS PU Värmeledningsförmåga W/mK 0,12 0,10 0,08 0,06 0,04 0,02 0,037 0,028 0,021 0,103 0,062 0,003 Vattenupptagning, % Mineralull EPS 20 kg/m 3 EPS 25 kp/m 3 PU 0 <2 % <20 % 40 % 0 Styrofoam RTM Vatteninnehåll Efter Diffusionstest Tid (timmar) Vattenupptagning vid nedsänkning enligt EN Värmeledningsförmåga och vattenupptagning genom diffusion enligt EN (vattengenomträngning) Tak ut-/insida Carthago-karosskoncept från Liner-premiumklassen Utsida: hagelsäker glasfiberarmering, insida: aluminium Fördelar Hagelskydd utifrån och därmed billigare försäkringspremier Jämn värmelagring inifrån genom aluminium runt om Ingen fuktupptagning från bodelen Karossinsidan av aluminium = faradays bur (blixtskydd) Glasfiberarmerat tak med hagelskydd Standardlösning som ofta används av konkurrenterna Utsida: Aluplåt (glasfiberarmering delvis mot pristillägg), Insida: Plywood med påklistrad dekorfolie Därmed: Ingen faradays bur/blixtskydd Hopsättning, golv och sidoväggar Carthago-karosskoncept från Liner-premiumklassen Mycket kraftig hopsättning av golv och sidoväggar med hjälp av limmade ringankarprofiler av aluminium Fördelar Mycket stabil karosskonstruktion med hög vridstyvhet ger hög körsäkerhet och komfort Låg ljudnivå genom hög vridstyvhet Utan träreglar, kan ej ruttna Helt utan köldbryggor Perfekt och varaktig karosstäthet Hopsättning med ringankarprofiler Standardlösning som ofta används av konkurrenterna Hopsättning genom skruvning i kantreglarna, tätmedel och täckande profillist Carthago mervärdesformeln 21

23 Carthago-uppvärmningskoncept Riktad uppvärmning entré Extra, riktad uppvärmning av de köldkänsliga ingångarna i förarhytten och bodelen genom varmluftsutsläpp. Användning vintertid Luftuppvärmningssystem Truma Combi 6 med många utsläpp i dubbelgolvet, bodelen, bakre sängen, mopedgarage, förarhytt, instrumentbräda och entré = effektiv, viktreducerande, fördelaktigt pris Uppvärmning förvaring, mopedgarage och battericentral Frostsäker, riktad uppvärmning av alla teknikkomponenter, förvaringen, mopedgaraget samt battericentralen 22 Carthago mervärdesformeln

24 Uppvärmningskoncept Riktad förarhyttsuppvärmning Extra riktad uppvärmning av instrumentbrädan = som ytuppvärmning, behaglig och jämn värmefördelning i förarhytten och bodelen. Extra uppvärmning av förarhyttsingången genom varmluft Värmelagrande dubbelgolv Ditt mervärde Värmecirkulationskanaler i dubbelgolvet garanterar effektiv värmecirkulation och en jämn värmefördelning Värmeisolering i det helisolerade dubbelgolvet utan köldbryggor Värmestrålning uppåt = golvvärmeseffekt Frostsäker uppvärmning av teknikkomponenterna Avtappningskranar i det uppvärmda dubbelgolvet Vinterbonad husbil Golvvärmeseffekt alltid varma fötter Inget varmluftsdrag genom värmelagringsteknik Extra uppvärmning av köldkänsliga områden: Förvaring, teknik, entré Jämn temperaturfördelning Låg gasolförbrukning Carthago mervärdesformeln 23

25 Carthagos innovativa koncept för lättkonstruktion 3,0 t 3,5 t Carthago: Pionjär inom innovativ lättkonstruktion Lättkonstruktion kan alla, intelligent lättkonstruktion däremot kräver ingenjörskonst. Carthago har en ledande position när det gäller lättkonstruktion inledde c-tourer ytterligare ett utvecklingssteg: En helintegrerad premium-husbil med maximal boende- och körkomfort. Som tack vare det nyutvecklade lättkonstruktions- och lastkonceptet efficiency erbjöd en excellent lastförmåga med 3,5 t totalvikt. Komfort, kvalitet och utrustning påverkas inte av detta. Gå mot gränsen men aldrig överskrida gränser och inte på något sätt begränsa husbilsanvändaren så lyder direktivet för utvecklarna hos Carthago. Vi lovar dig att lättbyggnad är aldrig något man tar lätt på hos Carthago. Genom det har vi lyckat skapa den lättaste premiumhelintegrerade husbilen i klassen med c-tourer super-lightweight. Den kör med fullvärdigt dubbelgolv och komfortutrustning i många planlösningsvarianter lagligt och säkert som 3,5-ton till din fördel. Nyheten för modellåret 2014 c-compactline, toppar den här lättviktssensationen ännu en gång. Med endast kg körklar vikt med standardutrustningen är den här ultralättviktaren en ny klass: viktklassen 3 ton. Carthagos lättbyggnadsteknik Fördelar med Carthagos lättbyggnadsteknik AL-KO-lågramchassi special Carthago Användning av nya, lättare material Kompositmaterial ersätter konventionella material Möbelkonstruktion av lätt kryssfanér med viktbesparande urfräsningar på ställen som ej utsätts för hög belastning Karosserihopsättning med ringankarprofiler av aluminiumlegering med låg vikt och hög hållfasthet Inga tunga komponenter av trä eller PU i påbyggnaden Taget från flygplanskonstruktion: Med spant och viktbesparande urfräsningar som liknar en bäryta Perfekt viktfördelning mellan fram- och bakaxel B-körkort räcker Lägre vikt, därmed lägre bränsleförbrukning Låg tjänstevikt ger större lastförmåga Husbilar upp till 3,5 ton räknas som personbilar Färre genomfartsförbud med 3,5 t Lägre vägavgifter Inga omkörningsförbud för lastbilar Färre hastighetsbegränsningar Långa besiktningsintervall vid 3,5 t 24 Carthago mervärdesformeln

26 Carthago-förvaringskoncept Förvaringskoncept med extra förvaringsvolym En Carthago-husbil har det största förvaringsutrymmet i klassen Förvaring med maximal lasthöjd. Höjden i den utvändiga förvaringen är upp till 400 mm, djupet i de utvändiga förvaringsboxarna i dubbelgolvet är 400 mm Utvändig förvaring i dubbelgolv åtkomlig med lucka på utsidan Frostsäker isolerad förvaring och dessutom med riktad uppvärmning Förvaringen kan nyttjas utan begränsningen genom inbyggd teknik och dylikt Carthago förvaringsboxar i dubbelgolvet Åtkomliga inifrån i dubbelgolvet och de nedsänkta förvaringsboxarna i dubbelgolvet via luckor i bodelsgolvet Användbart lastdjup 40 cm Riktad uppvärmning förvaringsboxarna (beroende på planlösning) 40 cm Åtkomst förvaring inifrån Utvändig förvaring Uppvärmd förvaring med utvändig lucka Förvaring integrerad under soffan 40 cm Utvändig lucka Carthago-mopedgarage Med djupt nedsänkt ramförlängning bakom bakaxeln 2 bekväma dörrar Maximal invändig höjd 120 cm Upp till 350 kg last 120 cm Tillträde via dörrar Carthago mervärdesformeln 25

27 Teknik hämtad från Carthagos Liner-modeller Carthago-ljusteknik Bodelsbelysning med LED-teknik Förarhyttsbelysning Coming home Det som gäller för karosstekniken för alla husbilar från Carthago gäller även för tekniken i fordonet: Båda kommer från Linerpremiumklassen och uppfyller de högsta kraven. Entrébelysning Coming home Carthago belysningskoncept i detalj Eget bakljus med C-design med LED-teknik Varselljus: Standard för alla modeller Ytterbelysning med innovativa funktionen Coming home (aktivering ytterbelysning på entré och förarhyttsdörr med fjärrkontroll) med automatisk fördröjning LED-teknik i all bodels- och ytterbelysning, moderna och energisnåla Vardagsrumsbelysning med många spotlights Extra indirekt stämningsbelysning i takbaldakinerna Enkel dimmeranvändning för anpassning av ljuset Belysning som kan regleras från flera ställen (entré, vardagsrum, sovrum) Fordonsbelysning fram och bak 26 Carthago mervärdesformeln

28 Carthago-elektroteknik Carthago-vattenförsörjning Elcentral garage Vinterbonad med frostsäker uppvärmning Lättåtkomlig, uppvärmd battericentral Åtkomlighet tanköppningar Batterihuvudbrytare Carthagos el-teknik i detalj Manövrering avtappningskranar Carthagos vattenförsörjning, punkt för punkt Lättskött kontrollpanel Luxus med moderna touchknappar, lättavläst Elcentral i garage, alla relevanta säkringar lättåtkomliga Förstklassigt gel-bodelsbatteri med hög kapacitet Battericentral: Lätt att komma åt bodelsbatterierna. Isolerad, frostsäker och uppvärmd battericentral, full batterieffekt även på vintern Batterihuvudbrytare för fordonets strömnät Hela vattenförsörjningssystemet installerat underhållsvänligt Tankarnas rengöringsöppningar lätt åtkomliga Avtappningskranarna frost- och smutsfritt i det uppvärmda dubbelgolvet, lättåtkomliga Effektivt tryckvattensystem som kräver ringa underhåll, och som ger samma tryck vid samtliga tappställen Alla komponenter i det frostsäkert isolerade och uppvärmda dubbelgolvet Vattenkranar/-armaturer av hemmatyp med keramiska tätningar Carthago mervärdesformeln 27

29 Sovkomfort Högkvalitativ 7-zons kallskumsmadrass (superpaket) Elastiskt fjädrande ribbotten Ställbar huvudände Som man bäddar ligger man: I en Carthago-husbil sover man som en stock. Garanterat! Det beror inte bara på den behagliga miljön i fordonet och det bra inomhusklimatet genom mikrofiberbeklädnaden på vägarna. Följande princip är viktigare för oss: Du sover bra i en bra säng! Därför är Carthago-sängarna extra långa, extra breda och extra bekväma att lägga sig i. Alla fasta sängar har elastiskt fjädrande ribbotten tillsammans med en högkvalitativ 7-zons kallskumsmadrass (superpaket), som anpassar sig perfekt efter kroppen och ger den stöd på de rätta ställena. Om du hellre vill sova separat eller om barn eller vänner är med, är de nedsänkbara sängarna över förarhytten perfekta. Självklart med klassens största liggyta, man går bekvämt och lägger sig via sidosoffan utan stege och har en bekväm sitthöjd i den nedfällbara sängen. Standard: Tacklucka Mini-Heki. Fördelar med Carthagos sovkomfort Alla fasta sängar med elastiskt fjädrande ribbottnar 7-zons kallskumsmadrass (superpaket) Ställbara huvudändar för enkel- och queensängar Bekväm höjd på bakre sängar Vid enkelsängar, extra nedsänkbar uppstigningshjälp Klassens största nedfällbara säng fram som standard med 1,95 x 1,60 m liggyta (c-compactline: 1,85 x 1,60 m) Man går bekvämt upp i den nedsänkbara sängen utan stege genom att sängen sänks ner lågt och via sidosoffan God sitthöjd och plats för huvudet i den nedsänkbara sängen Nedsänkbara sängar mycket stabila i sovläge 28 Carthago mervärdesformeln

30 Boendekomfort Bekväm L-sittgrupp Bodelsdynor av hög kvalitet Soffbordet kan förskjutas och vridas 360 Hissgardiner av hemmatyp I en husbil från Carthago har du alla möjligheter att uppleva samma komfort som i en lyxig våning eller hotellsvit. Genom de stora fönstren och takfönstren flödar ljuset in, och i den ergonomiskt utformade sittgruppen med sin exklusiva klädsel sitter du verkligen bekvämt och kan koppla av. Och om det naturliga ljuset inte räcker, använder du modern LED-teknik där du önskar. Extra romantiskt blir det när du dimrar ljuset. Varje planlösning återspeglar Carthagos typiska rumsfilosofi: Alla rum är generösa, rumsuppdelningen är genomtänkt, inredningen är praktiskt placerad. Inte för intet gäller Carthago som en innovatör inom design. Form follows function form följer funktion. Bo, laga mat, vila, fräscha upp sig, klä på sig allt detta äger rum i en egen sektion. Hos Carthago heter det intelligent design, men även: boendekomfort. Få ny inspiration varje ny dag på resan och få energi i den behagliga miljön i en Carthago-husbil. Fördelar med Carthagos boendekoncept Unik känsla av rymd med generösa utrymmen Carthago-typiska planlösningar med tydlig rumsindelning Komfort-sittgrupper med ergonomiskt formade dynor Förarhyttens stolar utgör en naturlig del av sittgruppen Bekväm sidosoffa, som tillval 5:e bältesplats (beroende på modell) Dynor med kvalitetsöverdrag Innerväggarna klädda med mikrofibermaterial Dimmerstyrd lysdiodbelysning i hela bodelen Soffborden vrid- och 360 skjutbart för bästa läge (superpaket) Carthago mervärdesformeln 29

31 Carthago badrumskomfort påklädningsrummet Påklädningsrum: Komfort även med kompakta planlösningar Påklädningsrum Raumbad Badrumsskåp: mycket plats Golvavlopp dusch Tvättrum Hos Carthago har sanitetskomfort hög prioritet. Modellerna med kombibad har redan mycket rörelsefrihet på en liten yta. De övertygar med en helt avgränsningsbar dusch och maximal komfort. Många och stora spegel- och underskåp plus öppna hyllor för toalettartiklar. Det nya påklädningsrummet är en patentanmäld Carthagouppfinning med få handgrepp avgränsas hela tvättrummet inklusive mittgången och garderoben mittemot från bodelen. Det gäller också för kompakta kombibadrumsvarianter: badrumsdörren svängs enkelt mot ett massivt skjutelement och påklädningsrummet är färdigt. Det fanns fram tills nu bara i större Raumbadrum. Ännu bekvämare är det generösare Carthago-Raumbadrummet: Tvätt- och toalettrum och den separata duschkabinen kan användas separat eller göras till en enhet med stora bad- och påklädningsrum med bara ett handgrepp. Fördelar med Carthagos badrumskoncept Maximal komfort på minimal yta Mycket rörelsefrihet Högklassig duschkomfort redan i kombibadet med avgränsningsbar dusch Nytt påklädningsrum kombinerar fördelarna från det kompakta kombibadet och Raumbadet Generöst Raumbad: Tvätt- och toalettrum samt duschkabin kan användas separat eller kombinerat Genomtänkt inredning, duschkar med två avlopp mittemot varandra Armaturer av hög kvalitet Mycket förvaring för toalettartiklar 30

32 Kökskomfort Mycket komfort på lite utrymme Kylskåp på bekväm höjd Extra arbetsyta Kaffekapselmaskin Elektrisk takfläkt Laga mat precis som du vill på semestern: Köket i en Carthago-husbil uppfyller alla önskemål för frukost, små mellanmål eller menyer med flera rätter. Inredningen är både praktisk och komplett Carthago visar god mat är möjligt på liten yta. Kaffekapselmaskinen är praktiskt placerad, övertäckningen över diskhon fungerar som extra stabil arbetsyta med en vägghållare. I ovanskåp och lådor finns plats för kökstillbehör, kastruller och stekpannor. Det rymliga kylskåpet i ett separat kombiskåp är placerad på bekväm höjd. Eller vill du kanske hellre ha en kyl-fys och ugns-kombination? Det vårdade köket är också något att vila ögonen på. Som kanten på den högklassiga arbetsbänken med effektfull LED-ljusslinga samtidigt som öppnade lådor blir belysta. Eller de praktiskt kromade hyllorna, den eleganta vattenkranen allt det väcker aptiten. Fördelar med Carthagos kökskoncept Kaffekapselmaskin med praktisk placering (tillval) Vattenkran av hög kvalitet Bänkskiva av hög kvalitet belyst underifrån Kyl-frys-kombination 160 l volym (tillval) Övertäckning för diskhon med infälld skena som extra arbetsyta Diskho av rostfritt stål med kastrullhöjd Rengöringsvänligt dekorglasskydd kring köksfönstret Rymliga lådor med softindrag och ändlägesdämpning Designhandtag Carthago-Pushlock på alla lådor Effektiv köksfläkt via elektrisk takfläkt med till-/frånluftsfunktion (tillval) 31

33 Carthago-Förarhyttskomfort Boendekomfort Förarhytten integreras i bodelen Boendekomfort/sittkomfort i detalj Stor, luftig och inbjudande sittgrupp L-sittgrupp och sidsoffa ger plats för upp till 5 personer Förarhyttens stolar kan vridas 180 och utgör en naturlig del av sittgruppen TFT-hållare Quick up bakom sidosoffans ryggstöd (tillval) Förarhyttens stolar även bekväma som TV-fåtöljer Rymliga sittplatser med gott om benutrymme Bekvämt utformade dynor Förarhyttens stolar försedda med armstöd, och ställbara i höjd och lutning (tillval) Förarhyttens stolar på samma nivå som resten av sittgruppen 32 Carthago mervärdesformeln

34 Sittkomfort Bekväm relax- och TV-position, Förarhyttssätena vridbara 180 Man sitter bekvämt vid soffbordet, alla sittplatser integreras Sovkomfort Klassens största nedsänkbara säng: 195 x 160 cm liggyta (c-compactline: 185 x 160 cm) Kan bekvämt nås via sidosoffan utan stege Djupt nedsänkbar, vilket ger bekvämare åtkomst och bättre sitthöjd i sängen Mycket stabil i nedsänkt läge Hylla och läsbelysning Mini-Heki taklucka ovanför sängen Bekväm sitthöjd i den nedsänkbara sängen Alternativ: Tillval ej nedsänkbar säng, istället förvaringsskåp i förarhytten med luckor Ovanskåp runt om Carthago mervärdesformeln 33

35 Carthagos förarhyttskoncept Förahyttscockpit Bodel i förarhytten extra uppvärmt genom riktad uppvärmning av instrumentbrädan (förlängd instrumentbräda = värmelagring, ytuppvärmning) Förarhyttens stolar utgör en naturlig del av sittgruppen Riktad uppvärmning av insteget Friskluftgaller i rostfritt stål (superpaket) Ädelträdekor på instrumentbrädan (superpaket) Instrumentbräda med lättstädad Softtouch - yta Översiktlig och funktionell cockpit Display för backkamera inbyggd i instrumentbrädan och placerad på sidan där den lätt kan läsas av utan risk för bländning Carthago-aerodynamik Med lutande front Fronten välvd i tre riktningar Framrutan välvd i tre riktningar Eleganta rundningar i fronten och vid övergången mellan vägg och tak Aerodynamiskt utformade backspeglar av bussmodell 56 Mer lutande front än hos många av konkurrenterna 34 Carthago mervärdesformeln

36 Carthagos förarhyttsdörr i detalj Förenklar tillträdet till förarhytten Förarhyttsdörren med dubbelt säkerhetslås Förarhytts- och entrédörr öppnas med fjärrkontroll, med funktionen Coming home (superpaket) Djupt neddraget, bekvämt insteg Backspegelfäste med inbyggd instegs belysning Förarhyttsbelysning som kan regleras även från förardörrens öppning Förlängda spegelarmar med regnvattenavledare samt dropplist ovanför dörren som håller regnvattnet borta Bekvämt insteg Isolerande plisségardin Solskydd: Dras gardinen uppifrån och ner, fungerar den som solskydd under körning. Insynsskydd: Dras gardinen nerifrån och upp skyddar den mot nyfikna blickar, samtidigt som den släpper in dagsljus. Mörkläggning och isolering: Plissé helt fördragen Solskydd Insynsskydd Mörkläggning/isolering Carthago mervärdesformeln 35

37 Carthagos koncept för bästa sikt Koncept för bästa sikt Bäst i test Carthagos siktkoncept i detalj Vägbanan synlig från förarplatsen redan på ett avstånd av 2,77 m God sikt för bästa trygghet under körning Stor, djupt neddragen panoramavindruta och ergonomiskt utformad förarplats bidrar till den goda sikten Kraftigt framåtlutad instrumentbräda för optimal synvinkel Bäst i test jämfört med konkurrenternas fordon 1,16 m 2,77 m Bäst i test för sikt framåt Siktkoncept förarhytt Betyg: Bäst i test! Reisemobil Test 9/2010 Sikt runt om: excellenta värden för siktfält IPDF007 Web-Code Carthago busspeglar bestview Carthago-busspeglar bestview (superpaket) med stor huvudspegel och extra vidvinkelspegel = perfekt sikt bakåt Ny form och ny placering gör att speglarna stör mindre vid t.ex. rondellkörning Optimerade vindrutetorkare som sveper större yta Busspeglar Huvud-vidvinkelspegel 36 Carthago mervärdesformeln

38 Carthagos körsäkerhet och körkomfort När det gäller säkerhet, går det inte att kompromissa! Därför förlitar sig inte Carthago, när det gäller c-compactline och c-tourer, enbart på de moderna säkerhets- och komfortlösningarna hos Fiat Ducato och AL-KO lågramchassi utan har kompletterat dessa med egna säkerhetslösningar. Och med säkerhet menar vi inte bara din säkerhet under körningen, utan också din trygghet när du nått fram till ditt mål. Bra att veta att vi har gjort allt för det. Carthago var dessutom det första företag inom hela husbilsbranschen som fått förarmiljön certifierad av tyska TÜV. Säkerhets- och komfortfördelar Säkerhet som standard: förar- och passagerarairbag, elektroniskt stabilitetsprogram ESP, bromskraftreglering ABS, antispinnreglering ASR, starthjälp i backe Hillholder AL-KO-lågram special Carthago med separat hjulupphängning på bakaxeln = komfort som i en personbil Bredspårig bakaxel 1,98 m = mer körkomfort och säkerhet (c-tourer) Låg tyngdpunkt, balanserad viktfördelning = mer kurvstabilitet Dubbelgolv och Carthago-Karosskonstruktionskoncept med högstabil hopsättning = bidrar till körstabiliteten och till passiv inre säkerhet Original-säkerhetsanordningar Fiat Ducato med frontbumper/crashbox för hög passiv säkerhet TÜV-certifierad körkomfort och körsäkerhet Stort urval av chassitillbehör Carthago chassitest Testkriterier för TÜV-certifikat IMOV017 Web-Code Undanmanöverprov enligt ISO-norm Körkomfort enligt DIN-norm på testbana med belgisk gatsten Invändig ljudnivå vid 50 km/h AL-KO-lågramchassi ett avgörande försprång! Låg egenvikt = mer last, lägre bränsleförbrukning Extremt låg tyngdpunkt = stabil väghållning, svajar mindre Separat hjulupphängning på bakaxeln istället för stel bakaxel = bättre väghållning, körkomfort som i personbil Varmförzinkad ram istället för lackad = långtidsrostskydd och värdestabilitet AL-KO-lågramschassi Carthago mervärdesformeln 37

39 CMOV057 Web-Code 3,0 t Styrkor Ultralåg egenvikt körklar vikt redan från kg Fordonsbredd minskad 15 cm = endast 2,12 m Carthagos lättbyggnadsteknik efficiency ger ultralåg tjänstevikt och stor lastförmåga Totalvikt 3,5 till 4,25 ton Fordonshöjd endast 2,86 m, höjd inkl. 170 mm dubbelgolv Fiat med AL-KO-lågchassi special Carthago Säkerhetsutrustning airbag, ESP, ABS, ASR, Hillholder Carthago-karosskonstruktionskoncept och chassiteknik från Liner-premiumklassen Isolerat och uppvärmt dubbelgolv med invändiga lastutrymmen Jämnt bodelsgolv utan trappsteg in i förarhytten Vinterbonad genom uppvärmningsteknik med varmluftslagring Bredd endast 2,12 m Testresultat När allt kommer omkring är c-compactline I ett fordon för husbilsåkare som värdesätter gedigen boendekomfort och hantverkskonst från Oberschwaben. För mig är c-compactline I ett mycket lyckat fordon i klassen 3,5 ton. Reisemobil International 9/2013, Kunde König läsarreporter August Münz Facit: Dubbelgolv, många väggskåp och ett stort garage gör c-compactline till förvaringskung. Bra idé att göra badrumsdörren till rumsuppdelare. Mycket lagringsplats och man kommer lätt åt kylskåpet. Promobil 09/2013, Megatest Slimmade helintegrerade 38 c-compactline I

40 c-compactline I Ultralättviktaren en äkta Carthago endast 2,12 m bred i den nya viktklassen 3,0 ton Den är tränad som en elitidrottare: Med nya c-compactline I utökar premiummärket Carthago programmet med helintegrerade husbilar. Nya c-compactline I kännetecknas av behändighet tack vare bredden på endast 2,12 m. Samtidigt ligger vikten för c-compactline I med knappt kg rekordmässigt lågt. Nya Carthago hör till familjen c-tourer, därför har den också alla gener från Liner-premiumklassen. Med den här kombinationen skapar Carthago c-compactline I en ny standard i viktklassen 3,0 ton för helintegrerade husbilar. c-compactline I 39

41 c-compactline I

42 IPAN007 Web-Code c-compactline I 41

43 c-compactline I Bodel, dubbelgolv, förvaring, utvändiga luckor Sitthöjd: 830 mm Ståhöjd: mm 170 mm 400 mm 40 cm 40 cm Utvändig förvaring uppvärmd med stor lastlucka Förvaringsboxar i dubbelgolv: åtkomst inifrån via golvlucka i bodelen, användbart lastdjup: 40 cm (beroende på planlösning) 42 c-compactline I rumskoncept

44 Ståhöjd: mm Ingångshöjd: mm Garagehöjd: mm 170 mm Exempel c-compactline I 143 Mopedgarage: åtkomst via två dörrar, hög innerhöjd genom sänkt bakdel, helisolerad och uppvärmd Utvändiga luckor med osynligt infällda gångjärn, dubbelt tätningssystem, yttre tätning utfört som stänk och vattenskydd c-compactline I rumskoncept 43

45 c-compactline I Planlösningsfamilj 1 L-sittgrupp med extrasäte 2 Sidokök 3 Kombi-badrum Tvärsäng bak 2 3 Enkelsängar på längden bak 1 Queensäng Söker du en så kompakt husbil som möjligt, utan att behöva göra avkall på komforten? Då bör du titta noga på någon av modellerna 138, 143 och 145! Trots ultrakort fordonslängd behöver du inte avstå från något: L-sittgrupp med sidosoffa, det praktiska kombibadet med avgränsningsbar rund dusch och stora sängar bak. Också i det kompakta sidoköket finns mycket plats genom att kylskåpet placeras utanför köket. Därmed finns full förvaring i sidoköket. Vy från vardagsrummet, planlösningsfamilj 1 Ultrakort totallängd, utan avkall på komforten L-sittgrupp med sidosoffa TFT-hållare Quick-up i sideboard förarhytt (passagerarsida) med styrskena (tillval) Platssparande sidokök 160 resp. 150 l kylskåp med separat frysfack i separat skåp Kombi-bad med rund duschkabin Stor garderob under den bakre sängen Sittgruppen ovanifrån 44 c-compactline I planlösningsfamilj 1

46 Vy mot förarhytten Stort förvaringsutrymme under L-sittgruppen c-compactline I planlösningsfamilj 1 45

47 c-compactline I 3 1 Planlösningsfamilj 2 1 L-sittgrupp med extrasäte Hållare för flatskärms-tv 2 Sidokök Platssparande sidokök 3 Kombi-badrum Kombi-badrum med rund duschkabin 46 c-compactline I planlösningsfamilj 1

48 L-sittgrupp med sidosoffa Kylskåp 160 l bekvämt i separat kombiskåp Placering tillval kaffekapselmaskin Kombi-badrum c-compactline I planlösningsfamilj 1 47

49 138 3,0 t Invändig höjd: mm Invändig bredd: mm Basfakta: Fordonsbredd minskad 15 cm = endast 2,12 m Mycket kompakt längd L-sittgrupp med 5:e sidosäte 360 bord i lyxutförande Platssparande sidokök Kombiskåp för kylskåp 160 l på bekväm höjd Kombi-badrum med rund duschkabin Stor garderob under den bakre sängen Stor bakre säng 141 x 191 cm Stort garage med plats för en moped 6,40 m 2,89 m 2,12 m c-compactline I 138 Chassi: Fiat Ducato, AL-KO 35 light / 40 heavy Axelavstånd: mm Bältade sittplatser: 4 Fasta sovplatser: 4 Ståhöjd: 1,98 m 48 c-compactline I planlösningsfamilj 1

50 143 3,5 t Invändig höjd: mm Invändig bredd: mm Basfakta: Fordonsbredd minskad 15 cm = endast 2,12 m Mycket kompakt längd L-sittgrupp med 5:e sidosäte 360 bord i lyxutförande Platssparande sidokök Kombiskåp för kylskåp 160 l på bekväm höjd Kombi-badrum med rund duschkabin Stora enkelsängar på längden 75 x 194/185 cm med integrerade garderober, höjd 105 cm Stort garage med plats för en moped 6,89 m 2,89 m 2,12 m c-compactline I 143 Chassi: Fiat Ducato, AL-KO 35 light / 40 heavy Axelavstånd: mm Bältade sittplatser: 4 Fasta sovplatser: 4 Ståhöjd: 1,98 m c-compactline I planlösningsfamilj 1 49

51 145 QB 3,5 t Invändig höjd: mm/1 000 mm Invändig bredd: mm Basfakta: Fordonsbredd minskad 15 cm = endast 2,12 m Mycket kompakt längd L-sittgrupp med 5:e sidosäte 360 bord i lyxutförande Platssparande sidokök Kombiskåp för kylskåp 160 l på bekväm höjd Kombi-badrum med rund duschkabin 2 garderober vid queensäng, lådor på fronten av sängen Queensäng 145 x 195 cm Garage invändig höjd 110 cm tillval: Invändig höjd 100 cm, bekväm åtkomst säng 7,18 m 2,89 m 2,12 m c-compactline I 145 QB Chassi: Fiat Ducato, AL-KO 35 light / 40 heavy Axelavstånd: mm Bältade sittplatser: 4 Fasta sovplatser: 4 Ståhöjd: 1,98 m 50 c-compactline I planlösningsfamilj 1

52 c-compactline I planlösningsfamilj 1 51

53 CMOV067 Web-Code 3,5 t Styrkor Den lättaste premiumhusbilen i klassen äkta 3,5-t-planlösningar med kompakt fordonslängd Carthagos lättbyggnadsteknik efficiency ger superlåg tjänstevikt och stor lastförmåga Totalvikt 3,5 till 4,25 ton Fordonshöjd endast 2,86 m, höjd inkl. 170 mm dubbelgolv Fiat med AL-KO-lågram special Carthago och bredspårigt chassi Säkerhetsutrustning airbag, ESP, ABS, ASR, Hillholder Carthago-karosskonstruktionskoncept och chassiteknik från Liner-premiumklassen Isolerat och uppvärmt dubbelgolv med invändiga lastutrymmen Jämnt bodelsgolv utan trappsteg in i förarhytten Vinterbonad genom uppvärmningsteknik med varmluftslagring Nyhet: Avgränsningsbart påklädningsrum (beroende på modell) Praktisk, omfattande standardutrustning Testresultat vid realistiska förhållanden kan den korta c-tourer profilera sig som lättviktare med hög lastförmåga. Det passar till planlösningen som ger ett fullvärdigt intryck och som också är lämpad för fyra personer. Promobil 03/2013, Report: Husbilar lättkonstruktion 52 c-tourer I super-lightweight
