1 EcoRide-handbok Version 3.0

2 Förord... 3 Ramnummer... 3 Första provturen... 3 Unika komponenter på en EcoRide... 4 Hur fungerar en EcoRide?... 5 ActiveDrive -kontrollenhet... 5 Batteriet och laddning... 6 ON/OFF... 7 Batterisäkringar... 7 Lyft ur batteriet... 7 Förvaring av batteriet... 8 Batteriindikatorer... 8 Körsträcka vid lägre temperaturer... 8 Montering... 9 Avenue City, Avenue Comfort, Ambassador ERS, Ambassador ERC, ClaSSic Summit Flexible Vik ihop din Flexible Underhåll och justering Bromsar Justera bromsarna/wiren Snabbjustering av bromsarna/wiren Kontrollera bromsklossarna Växlar Justering av Shimano Acera Justering av Shimano Nexus Demontering av motorhjul Säkerhet Kontakta oss

3 Förord Tack för att du har valt EcoRide och väljer bort bensindrivna fordon. I denna handbok beskriver vi allt från EcoRide-elcykelns alla komponenter till hur du monterar ihop din EcoRide. Till vissa av EcoRides modeller medföljer även ytterligare manualer för bromsoch växelsystem. Vi önskar dig många härliga mil på din nya EcoRide. Ramnummer Det första du kan göra när du packat upp din nya EcoRide ur kartongen är att notera ramnumret. Ramnumret är markerat längst fram på elcykeln där styrröret går in i ramröret. Skriv ditt ramnummer här: Första provturen Att cykla på en EcoRide är en härlig känsla. Tänk bara på att det kan vara lite ovant i början. Välj en lämplig plats för första turen om du känner dig osäker så. Glöm inte hjälmen! 3

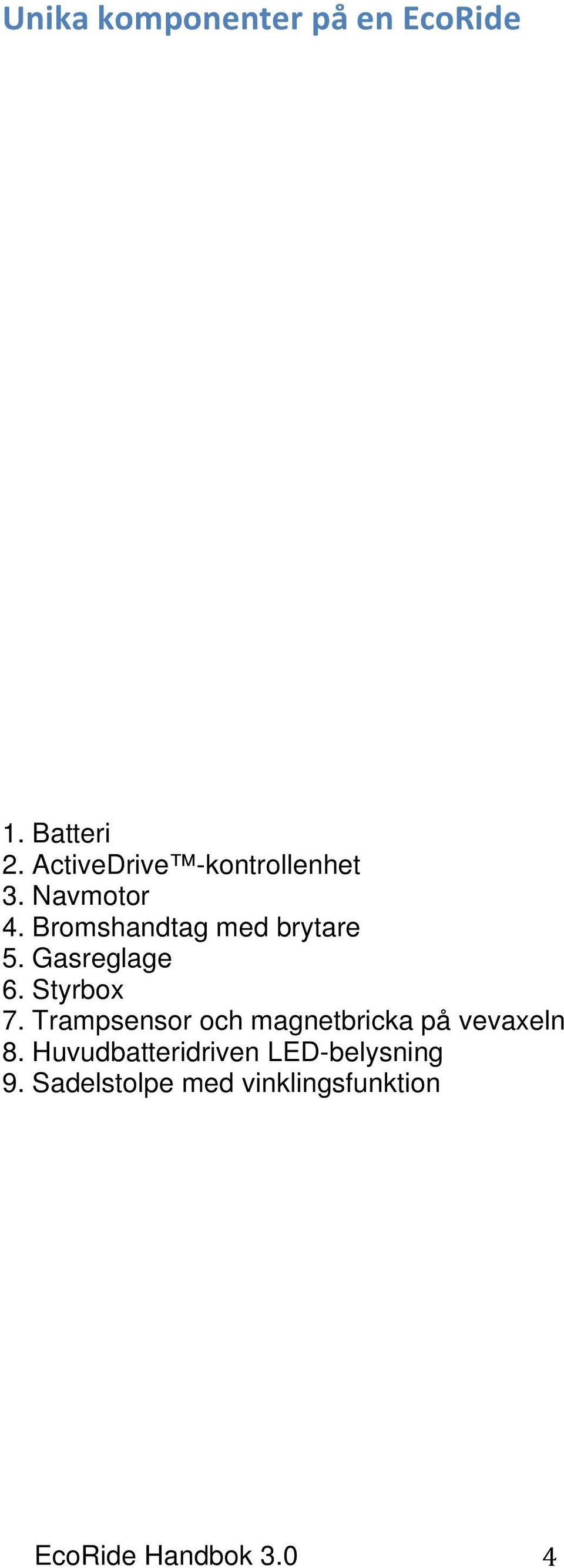

4 Unika komponenter på en EcoRide 1. Batteri 2. ActiveDrive -kontrollenhet 3. Navmotor 4. Bromshandtag med brytare 5. Gasreglage 6. Styrbox 7. Trampsensor och magnetbricka på vevaxeln 8. Huvudbatteridriven LED-belysning 9. Sadelstolpe med vinklingsfunktion 4

5 Hur fungerar en EcoRide? ActiveDrive - kontrollenhet Din EcoRide är utrustad med en ActiveDrive -kontrollenhet som är placerad på styret. Med ActiveDrive -kontrollenheten kan du välja mellan två olika assistansalternativ. Du byter assistansalternativ genom att hålla inne MODE knappen i cirka 2 sekunder. Assistansalternativ 1 (Varvtal) Elmotorns assistans baseras på varvtalet på vevaxeln (axeln som pedalerna sitter på): Vevaxeln är försedd med en sensorbricka som roterar i samma hastighet som vevaxeln. Högt varvtal på lätt växel ger mycket assistans. Tyngre växel och lågt varvtal medför mindre assistans. Assistansalternativ 2 (Baseras på ditt förhandsval) - Elmotorns assistans baseras på ditt egna förhandsval på kontrollenheten; LÅG 15km/h, MEDIUM 20km/h eller HÖG 25km/h: Elcykeln strävar efter att uppnå och hålla den förvalda hastigheten så länge man trampar. Assistansläget väljs med MODE knappen. För varje knapptryck ändras läget en nivå. Övriga knappar ON/OFF-knappen: Sätter på kontrollenheten och navmotorn. Förinställt assistansläge är assistansalternativ 1. LIGHT-knappen: Aktiverar LED-belysningen fram och bak. Huvudströmbrytaren på batteriet måste vara påslagen för att knappar ska fungera. 5

6 Gasreglage och bromshandtag Som komplement till EcoRides unika trampassistans ActiveDrive finns även ett gasreglage. Oberoende av trampassistansen kan gasreglaget steglöst styra hur mycket elmotorn ska hjälpa till. För att undvika att elcykeln assisterar samtidigt som man bromsar är bromshandtagen utrustade med en sensor. Denna funktion bryter signalen till elmotorn när bromshandtaget aktiveras. Normalt vid leverans är gashandtagets hastighet begränsad till 6km/h om man inte samtidigt trampar, detta på grund av de riktlinjer som finns för elcyklar. Det som begränsar gashandtaget att fungera upp till elcykelns maxhastighet 25km/h är två kablar vid styrboxen. Den gula och svarta kabeln är ihopkopplade vid leverans. Notera att man inte får färdas fram på bara eldrift i 25km/h enligt svensk lag. Batteriet och laddning EcoRides elcyklar är utrustade med ett lätt litium-jon-batteri. Batteriet är smidigt placerat längs ramens sadelrör och du kan lätt plocka bort det och bära det med dig. Denna batteriposition gör att elcykelns tyngdpunkt blir låg, vilket bidrar till hög komfort och stabilitet när du cyklar på din EcoRide. Batteriet laddas enkelt genom att ansluta laddaren till ett vanligt vägguttag. Du kan ladda ditt batteri direkt på cykeln eller välja att lyfta bort det för att ladda inomhus. Dioden på laddaren lyser rött när batteriet laddas. När batteriet är fulladdat lyser dioden grönt. Körsträckan hos din elcykel påverkas av terrängen du tar dig fram i, vinden och din vikt. Din EcoRide fungerar precis som en vanlig cykel när batteriet är avstängt. Givetvis kan du snabbladda din elcykel om du skulle behöva. Litium-jon-batteriets kvalitet påverkas inte av korta laddningar då och då. Om batteriet är tomt tar det ca 6 timmar att ladda. Ifall dioden EMPTY på battertiindikatorn tänds vid belastning efter att alla andra dioder slocknat behöver batteriet laddas. 6

7 ON/OFF Huvudströmbrytaren sätts på genom att vrida om nyckeln i tändningslåset längst upp på batteriet. Elmotorn aktiveras genom ON/OFF-knappen på ActiveDrive kontrollenheten. Glöm inte att stänga av och ta med dig nyckeln när du parkerat elcykeln. Batterisäkringar Vid leveransen av din EcoRide medföljer extra säkringar: 2 st gröna (30A) och 2 st orangefärgade (5A). Säkringarna är placerade längst upp i batteriet under den svarta plastkåpan. För att komma åt säkringarna avlägsnas först plastkåpan genom att skruva bort fyra skruvar. Den gröna säkringen är batteriets huvudsäkring och om den går sönder fungerar inte batteriet. Om den orangefärgade säkringen går sönder slutar laddningsfunktionen att fungera. Detta märker man genom att laddaren lyser grönt när man ansluter den till batteriet och det inte är fulladdat. Lyft ur batteriet 1. Lås upp batterilåset längst ner på batteriet och dra ur nyckeln. 2. Vinkla sadeln framåt genom att trycka in spaken som sitter under sadeln. 3. Dra batteriet uppåt. 7

8 Förvaring av batteriet Om du inte använder din elcykel under långa perioder (över två månader) mår batteriet bäst av att förvaras svalt. Vi rekommenderar även att batteriet förvaras med en laddning runt %. Det kan även vara att föredra att underhållsladda batteriet varannan månad vid förvaring under långa perioder. Batteriindikatorer På EcoRide-elcyklar finns två batteriindikatorer som visar batteriets status. En indikator finns på ActiveDrive -kontrollenhet på styret, vars dioder indikerar batteriets status under aktuell belastning. På batteriets ovansida sitter den andra indikatorn som visar batteriets faktiska status. Tryck in TEST-knappen på batteriet för att aktivera dioderna. Att indikatorn på styret visar fullt under färd på planmark, för att senare indikera två eller tre dioder i uppförsbacke är helt normalt. Tänk på att batteriindikatorerna endast fungerar när batteriet är påslaget. Körsträcka vid lägre temperaturer Att körsträckan hos din elcykel minskar vid kallare väder är helt normalt. 8

9 Montering När du packat upp din EcoRide ur lådan, följ instruktionerna nedan för den modell du har. I den medföljande verktygssatsen finns alla verktyg du behöver för montering av din nya EcoRide. 9

10 Avenue City, Avenue Comfort, Ambassador ERS, Ambassador ERC, ClaSSic Steg 1 Montera styret Trä styrstammen genom den medföljande styrkåpan och stick ner styrstammen i styrröret till lämplig nivå. Notera att säkerhetsmarkeringarna som finns på styrstammen måste vara helt nere i styrröret och får inte synas. 10

11 Steg 2 Fixera styret Vrid styret rätt och fixera genom att dra åt insex-skruven ordentligt. Tryck därefter ner plastpluppen i hålet. 11

12 Steg 3 - Skruva på pedalerna Notera att pedalerna är märkta med L för vänster vevarm och R för höger vevarm. Dra åt ordentligt. Steg 4 Pumpa däcken Pumpa däcken till lämpligt tryck. Lämpligt lufttryck står angivet på däckets sida. Steg 5 - Lämplig sadelhöjd Vid lämplig sadelhöjd är knät lätt vinklat när framfoten vilar på pedalen i nedersta läget. En annan bra indikation på rätt sadelhöjd är att man med rakt ben och pedalen i nedersta läget precis når ner med hälen. Notera att markeringarna på sadelröret av säkerhetsskäl inte får synas ovanför ramrörets topp när sadeln är fixerad. 12

13 Steg 6 Montering av korg Vissa modeller levereras med en framkorg. Denna fästs med hjälp av fyra skruvar på de två stagen som finns på elcykeln. Glöm inte brickorna. 13

14 Summit Steg 1 - Montera styret Ta bort den främre delen av styrstammen genom att skruva ur de fyra skruvarna med insexhuvud. Montera därefter styret mellan styrstammen och den lösa främre delen och dra åt skruvarna. Tänk på att dra skruvarna lika hårt, så att avståndet ovan och under styret blir lika stort. 14

15 Steg 2 - Fixera styrstammen Bromsa med frambromshandtaget och rucka elcykeln fram och tillbaka med låst framhjul. Styrstammen är dragen med rätt moment då styrlagret inte glappar, samtidigt som styret lätt går att svänga. Detta justeras med skruven i toppen på styrstammen. Dra därefter ömsom åt skruvarna på var sida för att fixera styrstammen. 15

16 Steg 3 - Skruva på pedalerna Notera att pedalerna är märkta med L för vänster vevarm och R för höger vevarm. Dra åt ordentligt. Steg 3 Pumpa däcken Pumpa däcken till lämpligt tryck. Lämpligt lufttryck står noterat på däckets sida. Steg 4 - Lämplig sadelhöjd Vid lämplig sadelhöjd är knät lätt vinklat när framfoten vilar på pedalen i nedersta läget. En annan bra indikation på rätt sadelhöjd är att man med rakt ben och pedalen i nedersta läget precis når ner med hälen. Notera att markeringarna på sadelröret av säkerhetsskäl inte får synas ovanför ramrörets topp när sadeln är fixerad. 16

17 Flexible Steg 1 Vinkla upp styret Vinkla upp styret och lås det i upprätt läge med vingmuttern i styrets led. 17

18 Steg 2 - Skruva på pedalerna Notera att pedalerna är märkta med L för vänster vevarm och R för höger vevarm. Dra åt ordentligt. Steg 3 - Pumpa däcken Pumpa däcken till lämpligt tryck. Lämpligt lufttryck står noterat på däckets sida. Steg 4 - Lämplig sadelhöjd Vid lämplig sadelhöjd är knät lätt vinklat när framfoten vilar på pedalen i nedersta läget. En annan bra indikation på rätt sadelhöjd är att man med rakt ben och pedalen i nedersta läget precis når ner med hälen. Notera att markeringarna på sadelröret av säkerhetsskäl inte får synas ovanför ramrörets topp när sadeln är fixerad. 18

19 Vik ihop din Flexible 1. Fäll styret genom att lossa vingmuttern. 2. Vik ihop pedalerna genom att pressa dem inåt och därefter vika ihop dem. 19

20 3. Öppna låsbygeln och fäll ihop ramen. 4. Tryck sist ner sadeln i botten. 20

21 Underhåll och justering Håll din EcoRide ren. En ren elcykel håller längre än en smutsig. Tvätta din elcykel skonsamt med ljummet vatten och svamp eller trasa. Använd inte högtryckstvätt eftersom vatten då kan tränga in i cykelns lager. Vi rekommenderar att du kollar igenom skruvar och bultar med jämna mellanrum så de sitter fast ordentligt. Att lämna in elcykeln på cykelservice är också att föredra. Det bästa alternativet är att förvara din EcoRide under tak, skyddad från väder och vind. Bromsar Ta för vana att kontrollera bromsarna vid varje tillfälle du skall använda din elcykel. Se även till att bromsarnas wirar är välsmorda. Justera bromsarna/wiren Om bromsarna börjar fungera sämre kan du behöva spänna bromswiren. 1. Lossa insexskruven på bromsarmen 21

22 2. Kläm åt bromsarmarna med händerna så att bromsklossarna pressas mot fälgen. Därefter släpper du lite så bromsklossarna hamnar ungefär 1 mm från fälgen. 3. Dra åt insexskruven på bromsarmen igen. 22

23 Snabbjustering av bromsarna/wiren Vid bromshandtaget finns en justeringsskruv. När du ska spänna bromsen skruvar du denna utåt. Lås den sedan med låsmuttern som sitter innanför. 23

24 Kontrollera bromsklossarna Bromsklossarna ska när de är riktigt justerade fjädra tillbaka av bromsarmen och inte ligga an mot fälgen. - Justera bromsarmens fjäder För att justera klossarnas individuella avstånd till fälgen, använd denna fjäderskruv (se bild nedan): När den skruvas in ökar fjäderbelastningen på armen som håller klossen. Fjädrar den ena armen tillbaka mer än den andra kan skruven antingen släppas, eller att skruven på den andra armen dras åt. Tänk också på att om du spänner den ena kommer den andra armen påverkas av detta. Skruva lite, bromsa, skruva lite, bromsa osv. tills de rör sig symmetriskt. OBSERVERA: Uppstår ett skrapande metalliskt ljud då du bromsar kan detta betyda att cykelns bromsklossar behöver bytas. Helt utslitna bromsklossar sliter onödigt mycket på cykelns fälg. 24

25 Växlar Håll ditt växelnav eller bakväxelförare med krans väljusterade och rena. Se till att reglagekablar och wirar är välsmorda. - Anvisning växelreglage Nexus växelreglage SL-TX50 växelreglage 25

26 Justering av Shimano Acera Notera att justering inte ska behövas när cykeln levereras. Men med tiden kan växeln behöva justering. För att justera växeln, vrid på plastmuttern genom vilken wiren löper. För att spänna wiren och därmed få bakväxeln att växla till en lägre växel lättare: Vrid moturs 1-3 hack åt gången för att senare kontrollera resultatet. För att släppa wiren och därmed få bakväxeln att växla till en högre växel lättare: Vrid medurs 1-3 hack åt gången för att senare kontrollera resultatet. Ett hack gör stor skillnad. För en mer utförlig information se bifogad Shimanomanual. 26

27 Justering av Shimano Nexus Nexus 8 navväxel Notera att justering inte ska behövas när cykeln levereras. Men med tiden kan växeln behöva justering. Att justera Nexusväxeln är enkelt. På navet sitter två gula streck. När växelhandtaget är inställt i fyrans växel och strecken i markeringen i bilden ovan är i linje är växeln rätt inställd. Vrid växelhandtaget till fyrans växel. Skruva på justeringsmuttern på växelreglaget (se bild ovan) för att justera. När du skruvat justeringsskruven några hack kan du vrida växelhandtaget över alla växellägen och sedan tillbaka till fyrans växel. Om strecken kommit närmare varandra har du justerat åt rätt håll. Fortsätt skruva tills strecken är i linje. För en mer utförlig information se bifogad Shimanomanual. 27

28 Nexus 3 navväxel Notera att justering inte ska behövas när cykeln levereras. Men med tiden kan växeln behöva justering. Innanför fönstret på navväxelns ovansida finns en rörlig kolv. Toppen av kolven är gul. När den gula markeringen är mellan de två vita strecken på tvåans växel, är växeln rätt justerad. För justering, lossa först fixeringsmuttern och skruva sedan på justeringsskruven. När växeln är rätt justerad, fixera återigen justeringsskruven med fixeringsmuttern. För en mer utförlig information se bifogad Shimanomanual. 28

29 Demontering av motorhjul Elkabeln som går till elmotorn är försedd med en kontakt som först kopplas isär. Demontera därefter hjulet på samma sätt som på en vanlig cykel. Motorkontakt hos modeller med motorn i bakhjulet Motorkontakt hos modeller med motorn i framhjulet 29

30 Säkerhet Cyklar du när det är mörkt skall elcykeln, enligt lag, vara utrustad med fram- och baklampa. Cykeln måste dessutom vara utrustad med en vit reflex fram, en röd reflex bak och orangefärgade eller vita sidoreflexer. Samtliga reflexer skall vara typgodkända enligt gällande lag. Ringklocka ska också finnas. Allt detta ingår hos de flesta av våra modeller. Använd gärna cykelhjälm när du cyklar på din elcykel. Tänk på att du ofta färdas snabbare än vad du kanske skulle gjort med en vanlig traditionell cykel. 30

31 Kontakta oss Har du några frågor eller om det är något som du vill att vi borde få veta är vi tacksamma för alla synpunkter. Vi strävar hela tiden efter att förbättra våra elcyklar. Tack för att du valt EcoRide! EcoRide AB Box Göteborg Telefon: E-post: info@ecoride.se Webb: EcoRide AS Torpebaugen Sarpsborg Telefon: E-post: info@ecoride.no Webb: 31
