1 Instruktionsbok PROMOVEC Wave/Flick r

2

3 Innehållsförteckning 1. Inledning Produktbeskrivning Så kommer du igång Inställningar före användning Styre Sadel Bromsar Funktioner Assistansfunktioner Display och gashandtag Displayfunktioner (LCD-display) Displayfunktioner (LED-display) Gashandtag Felsökning LCD-display Felsökning LED-display Växelsystem Batteri Ta bort och sätta dit batteri Ansluta laddare Laddare/laddning Använda laddare Laddning Underhåll Trafikregler CE-märkning Försäkring Ramnummer Tekniska data Service... 20

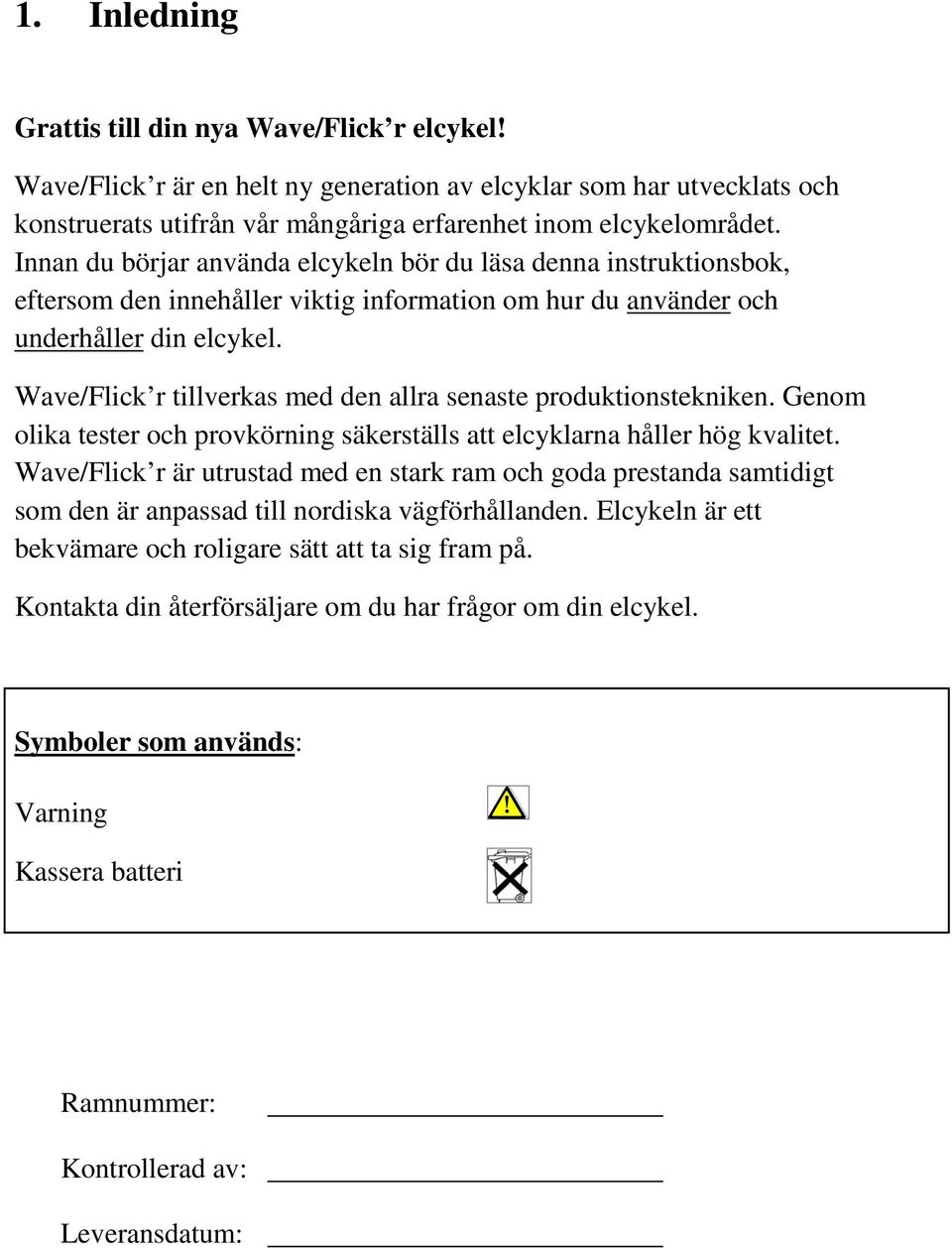

4 1. Inledning Grattis till din nya Wave/Flick r elcykel! Wave/Flick r är en helt ny generation av elcyklar som har utvecklats och konstruerats utifrån vår mångåriga erfarenhet inom elcykelområdet. Innan du börjar använda elcykeln bör du läsa denna instruktionsbok, eftersom den innehåller viktig information om hur du använder och underhåller din elcykel. Wave/Flick r tillverkas med den allra senaste produktionstekniken. Genom olika tester och provkörning säkerställs att elcyklarna håller hög kvalitet. Wave/Flick r är utrustad med en stark ram och goda prestanda samtidigt som den är anpassad till nordiska vägförhållanden. Elcykeln är ett bekvämare och roligare sätt att ta sig fram på. Kontakta din återförsäljare om du har frågor om din elcykel. Symboler som används: Varning Kassera batteri Ramnummer: Kontrollerad av: Leveransdatum:

5 2. Produktbeskrivning Din cykel är tillverkad enligt riktlinjerna i EU-standarden EN (citycyklar) och EPAC EN Wave/Flick r är det perfekta valet för dig som vill ha en mångsidig elcykel som passar utmärkt att använda på både platt och kuperad mark. Ramen är tillverkad i aluminium som ger en styv och robust konstruktion med låg vikt. Motorn är inbyggd i framhjulsnavet och batteriet sitter i pakethållaren. Det gör att viktfördelningen blir optimal. Elcykeln kan även fungera som en vanlig cykel. Det elektroniska systemets knappar är ergonomiskt utformade så att de enkelt kan manövreras utan att man behöver släppa styret. 2.1 Så kommer du igång Läs hela instruktionsboken. När batteriet har satts på plats tänds displayen. Du trampar på pedalerna och motorn går igång för att hjälpa dig, beroende på vilken assistansnivå du har valt. Se ytterligare detaljer under punkten Funktioner. VARNING Cykeln eller dess komponenter kan förstöras eller skadas om man kör på ett sätt som påfrestar mer än den körning som cykeln är tillverkad för. Om cykeln skadas kan du tappa kontrollen över den och köra omkull. Överskrid inte de begränsningar som cykelns konstruktion har. Kontakta din återförsäljare om du är osäker på cykelns begränsningar. Liksom alla mekaniska konstruktioner utsätts cykeln för slitage. Olika material och komponenter kan reagera på olika sätt. Om en komponent överbelastas eller om dess livslängd överskrids kan det plötsligt leda till en olycka med skador på cyklisten som följd. Om det uppstår någon typ av sprickor, repor eller färgförändringar kan det indikera att komponenten är överbelastad och därmed ska den bytas ut.

6 3. Inställningar före användning 3.1 Styre Tryck den svarta knappen uppåt och lyft upp handtaget för att justera styret till önskat läge. Kom alltid ihåg att spänna handtaget igen innan du använder cykeln. Typ MQ-553E (Sitter på Wave) Typ MQ-553E (Sitter på Wave) Lossa de två bultarna som visas på bilden för att justera styret till önskat läge. Kom alltid ihåg att dra åt bultarna igen innan du använder cykeln. Typ MQ-46 (Sitter på Flick r) Höjden justeras med hjälp av en insexnyckel. Styret får inte sättas högre upp än minimimärket på styrstammen.

7 3.2 Sadel Sadelhöjden ska passa cykelns förare. Sadeln får inte sättas högre upp än minimimärket på sadelstolpen. Se bilderna nedan. Kontakta din återförsäljare om du har frågor. 3.3 Bromsar Det är viktigt att du lär dig hur bromsarna fungerar. Se till att du når bromshandtaget för frambromsen och pedalerna för bakbromsen. Läs mer under Funktioner. 4. Funktioner 4.1 Assistansfunktioner Wave/Flick r är utrustad med två olika assistansfunktioner: Assistansnivå KM gåassistans med gashandtag för variabel hastighet Läs mer under punkten Displayfunktioner.

8 4.2 Display och gashandtag Displayen manövreras från vänster handtag på styret, där det finns fem funktionsknappar och ett gashandtag. Vrid på gashandtaget för att använda det. Läs mer om funktionerna i nästa avsnitt. 4.3 Displayfunktioner (LCD-display) Slå på och av På/av-knappen används för att slå på och av cykelns elsystem. Batteriindikator Här visas batteriets status.

9 Assistansnivå På displayens vänstra sida visas den valda assistansnivån. Välja assistansnivå Nivå upp nivå ned. Nivå 4 är den högsta nivån. Nivå 0 är den lägsta nivån. Lägesfunktion: TRIP, ODO Tryck på lägesknappen för att växla mellan vägmätare (ODO) och trippmätare (TRIP). Nollställ trippmätaren genom att hålla lägesknappen intryckt i två sekunder. Vägmätaren visar total körsträcka i km. Fram- och bakljus Knappen används för att slå på och av fram- och bakljus. Aktuell hastighet Här visas den aktuella hastigheten.

10

11 4.4 Displayfunktioner (LED-display) Slå på och av På/av-knappen används för att slå på och av cykelns elsystem. Batteriindikator Här visas batteriets status. Assistansnivå Den nedre raden av lysdioder visar den valda assistansnivån. Välja assistansnivå Nivå upp nivå ned. Nivå 5 är den högsta nivån. Nivå 0 är den lägsta nivån. Fram- och bakljus Knappen används för att slå på och av fram- och bakljus.

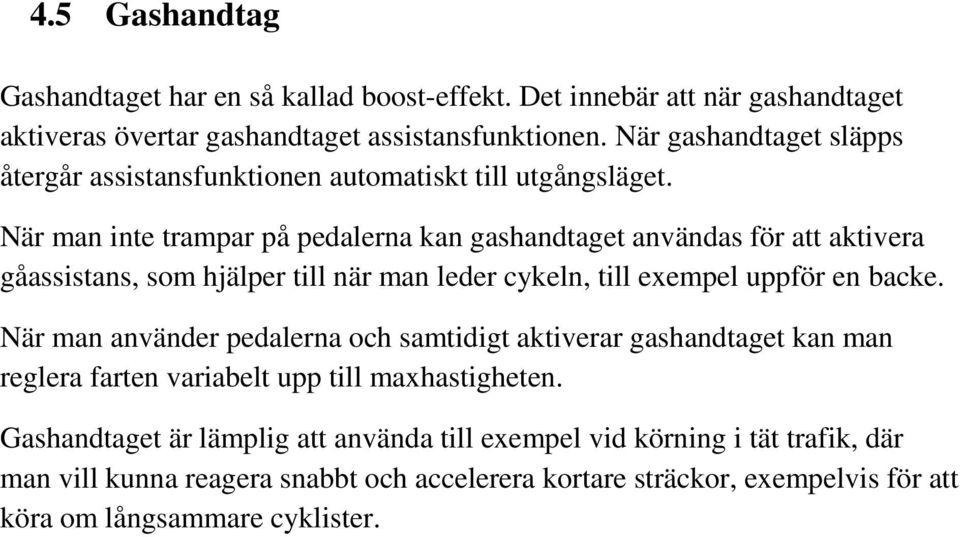

12 4.5 Gashandtag Gashandtaget har en så kallad boost-effekt. Det innebär att när gashandtaget aktiveras övertar gashandtaget assistansfunktionen. När gashandtaget släpps återgår assistansfunktionen automatiskt till utgångsläget. När man inte trampar på pedalerna kan gashandtaget användas för att aktivera gåassistans, som hjälper till när man leder cykeln, till exempel uppför en backe. När man använder pedalerna och samtidigt aktiverar gashandtaget kan man reglera farten variabelt upp till maxhastigheten. Gashandtaget är lämplig att använda till exempel vid körning i tät trafik, där man vill kunna reagera snabbt och accelerera kortare sträckor, exempelvis för att köra om långsammare cyklister.

13 4.6 Felsökning LCD-display Felindikatorn visas på displayen och indikerar eventuella systemfel. Felet indikeras med en kod och en skiftnyckelsymbol. Displayen visar en felkod. Felkoder från E02 till E05 indikerar vilket fel det handlar om. Slutgiltig diagnos av fel kräver utbildad personal. Kontakta din återförsäljare för hjälp. Felindikatorn har följande felkoder: Felkoder: Betydelse: Åtgärd: E0 2 Indikerar fel i Kontakta din återförsäljare. strömförbrukning. E0 3 Indikerar fel i reglage. Kontakta din återförsäljare. E0 4 Indikerar fel vid gashandtaget. Ställ gashandtaget i läge 0. Kontrollera handtaget. E0 5 Indikerar fel på frambromsen. Ställ handbromsen i utgångsläge.

14 4.7 Felsökning LED-display Felindikatorn visas på displayen och indikerar eventuella systemfel. Slutgiltig diagnos av fel kräver utbildad personal. Kontakta din återförsäljare för hjälp. Felindikatorn har följande felkoder: Lampan som lyser indikerar vilket fel det handlar om. Nr. Fel Möjlig lösning 1(blinkar) Fel underspänning Kontakta din återförsäljare. 2 Fel på gashandtag Ställ gashandtaget i läge 0. Kontrollera handtaget. Kontakta din återförsäljare. 3 Fel på reglage Kontakta din återförsäljare. 4 Fel på motor Kontakta din återförsäljare.

15 5. Växelsystem Växelsystemet är Shimano med 7 växlar. Växla genom att vrida på växelreglaget på styrets högra sida. 6. Batteri 6.1 Ta bort och sätta dit batteri Använd nyckeln för att vrida låset till öppet läge och dra sedan ut batteriet bakåt ur hållaren. Sätt tillbaka batteriet genom att skjuta in det på plats och sedan vrida nyckeln till låst läge.

16 6.2 Ansluta laddare Laddaren ansluts till uttaget på batteripaketet. Batteriet kan laddas medan det sitter kvar i cykeln. Det kan även tas bort och laddas inomhus. 7. Laddare/laddning 7.1 Använda laddare 1. Ladda batteriet inomhus. 2. Vrid tändningsnyckeln till avstängt läge. 3. Anslut laddarens kontakt till batteriets laddningsuttag. 4. Anslut laddarens nätkontakt (230 V) till ett eluttag och slå på laddaren. 5. När batteriet laddas lyser en röd diod. 6. När dioden övergår från rött till grönt ljus är batteriet laddat och cykeln kan användas. 7. Stäng av laddaren och koppla loss den från laddningsuttaget innan du använder cykeln.

17 7.2 Laddning Elcykeln från PROMOVEC är utrustad med underhållsfria litiumjonbatterier. Observera att batteriet kan tas bort. Batteriet levereras cirka 40 % laddat från fabriken. Före användning ska batteriet laddas fullt med den medföljande laddaren (grön diod lyser). För att maximera batteriernas livslängd och elcykelns räckvidd rekommenderar vi att laddningen sker i ett uppvärmt utrymme. Laddningstiden blir längre vid temperaturer under 20 ºC och batterierna blir inte fulladdade, vilket minskar räckvidden. Tänk på att batteriernas kapacitet minskar när temperaturen sjunker under 20 ºC. Batteriet laddas optimalt vid 20 ºC. Batteriets livslängd kan förkortas avsevärt om det laddas i direkt solljus. När du tar med batteriet för laddning inomhus kan det bildas kondens på batteriets utsida och insida. Vänta med att ladda batteriet tills kondensen är borta. I batteriet sitter ett kretskort som styr de enskilda battericellerna. Om batteriet laddas när det finns kondens på insidan kan kretskortet skadas. Minneseffekt förekommer inte i litiumjonbatterier. Därför är det helt onödigt att ladda ur batteriet innan det laddas. Att ladda litiumjonbatteriet ofta kan förlänga batteriets livslängd. Tänk dock på att en påbörjad laddning inte bör avbrytas, eftersom det kan inverka negativt på batteriets livslängd. Laddningsbara batterier ska alltid förvaras torrt och bortkopplade från all utrustning. Dra aldrig i kablarna när laddaren kopplas bort från batteriet. Ta tag i kontakten och dra försiktigt ut den ur batteriet.

18 Lämna aldrig batteriet anslutet till laddaren när laddaren är avstängd. Lämna aldrig batteriet monterat i din PROMOVEC elcykel under en längre tid. Tänk på att batteriernas kapacitet minskar med tiden och vid låga temperaturer. Ju mer elcykeln används, desto mer minskar kapaciteten och därmed även räckvidden. Batterier har vid normal användning en livslängd på upp till 600 laddningar. Tänk också på att perioder med låga temperaturer inverkar negativt på både batteriets kapacitet och prestanda. Inverkan minskar när temperaturen stiger till cirka 20 ºC. Dock minskar kapacitet och prestanda vid körning i backar under batteriets livslängd. Kom även ihåg att förarvikt, körsätt, markens kupering, underlag och däcktryck inverkar mycket på räckvidden. Användaren själv påverkar också räckvidden i hög grad beroende på hur mycket man hjälper till genom att trampa på pedalerna. Strömförbrukningen är mycket låg om laddaren är ansluten till batteriet hela tiden, eftersom laddaren övergår till viloläge när batteriet är fulladdat. Dock bör laddaren stängas av efter max en veckas laddning. Därefter bör batteriet kopplas bort från laddaren och sedan laddas fullt en gång i månaden. (Fulladdat batteri = laddarens diod lyser grönt.) 8. Underhåll Cykeln och dess elsystem behöver inget särskilt underhåll. Vi rekommenderar att rengöra cykeln och smörja rörliga delar regelbundet. Tänk dock på att slitdelar ska bytas vid behov. Försök att upptäcka i tid när delar behöver bytas så att reparationer minimeras. Om dessa riktlinjer inte följs ökar risken för skador och cykelns garanti gäller inte. För att underhålla och bevara elcykelns skick rekommenderar vi en översyn två gånger om året eller minst en gång årligen hos en professionell verkstad.

19 9. Trafikregler Elcykeln Wave/Flick r är tillverkad enligt riktlinjerna i EU-standarden EN och EPAC EN Elcykeln omfattas av trafikregler på samma sätt som vanliga cyklar. I Trafikförordningens tredje kapitel finns mer information om gällande regler. Det innebär att föraren ska bete sig som en cyklist i trafiken och köra enligt förhållandena. Vi rekommenderar att använda cykelhjälm och nödvändig belysning. 10. CE-märkning Din elcykel är CE-godkänd. 11. Försäkring En elcykel betraktas försäkringsmässigt som en vanlig cykel och täcks normalt sett av en vanlig hemförsäkring. Vi rekommenderar dock att du diskuterar försäkring av elcykeln med ditt försäkringsbolag Ramnummer Elcykeln är försedd med ett ramnummer. Det sitter under vevpartiet.

20 12. Tekniska data Elcykeln har följande tekniska specifikationer: Växelsystem: Motor: Reglage: Läge: Shimano Nexus, 7 växlar 250 W borstlös likströms navmotor, planetväxel med frihjul Pulsbreddsmodulator/mikroprocessor med LCD-display och självdiagnossystem PAS (Pedal Assist System) (EU-standard EN EPAC 15194) Vikt: Förarvikt: 23 kg Max 100 kg Beroende på batterityp gäller följande specifikationer: 6,6 Ah 36 V Litiumjon, 238 wattimmar, avtagbart vikt 2,8 kg 8,8 Ah 36 V Litiumjon, 317 wattimmar, avtagbart vikt 2,8 kg 11,6 Ah 36 V Litiumjon, 417 wattimmar, avtagbart vikt 2,8 kg 13,6 Ah 36 V Litiumjon, 489 wattimmar avtagbart vikt 2,8 kg Räckvidd Upp till 35 km Upp till 50 km Upp till 65 km Laddare Snabbläge, stänktät Laddtid 4 5 timmar

21 13. Service För att underhålla och bevara elcykelns skick rekommenderar vi en översyn två gånger om året eller minst en gång årligen. Kontakta din återförsäljare för att boka service. Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Distribueras i Sverige av Jofrab AB Box Tranås
