1 användarmanual CYKLAR SEDAN 1990

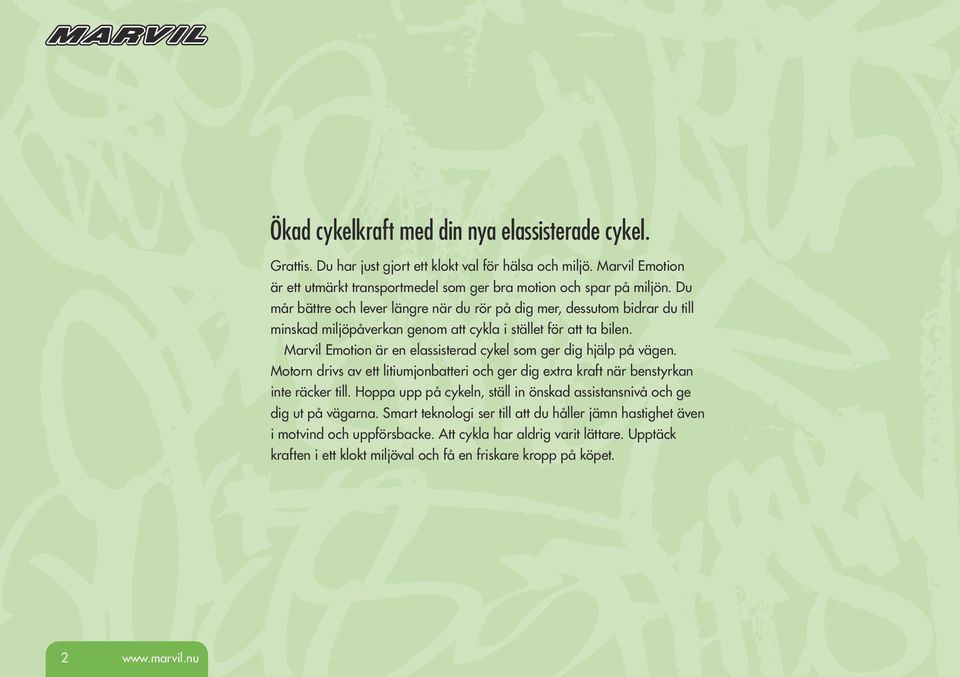

2 Ökad cykelkraft med din nya elassisterade cykel. Grattis. Du har just gjort ett klokt val för hälsa och miljö. Marvil Emotion är ett utmärkt transportmedel som ger bra motion och spar på miljön. Du mår bättre och lever längre när du rör på dig mer, dessutom bidrar du till minskad miljöpåverkan genom att cykla i stället för att ta bilen. Marvil Emotion är en elassisterad cykel som ger dig hjälp på vägen. Motorn drivs av ett litiumjonbatteri och ger dig extra kraft när benstyrkan inte räcker till. Hoppa upp på cykeln, ställ in önskad assistansnivå och ge dig ut på vägarna. Smart teknologi ser till att du håller jämn hastighet även i motvind och uppförsbacke. Att cykla har aldrig varit lättare. Upptäck kraften i ett klokt miljöval och få en friskare kropp på köpet. 2

3 Innehållsförteckning Några tips innan du börjar cykla... 4 Introduktion... 6 Tekniska specifikationer... 7 Bra att veta om Marvil Emotion... 8 Körsträcka under olika förhållanden... 9 Kontrollpanel 24 V, 36 V, 3 och 7 vxl, Samsung- och Panasonic-batteri Kontrollpanel 36 V, 3 och 7 vxl, Panasonic-batteri Kontrollpanel 24 V, 3 och 7 vxl, e-motion lite Inspektion och justering före första cykelturen Så startar du cykeln Så fungerar cykeln Så tar du bort batteriet Säker hantering av batteri och laddare Ladda batteriet Laddningstid Så parkerar du säkert Service och skötsel för bästa effekt Vårda din Marvil Emotion

4 Några tips innan du börjar cykla Läs igenom manualen innan du börjar cykla och kontrollera att alla delar är med samt att cykeln är i gott skick. Ta hänsyn till väglaget när du cyklar. Hala vägar, snö och is kräver extra försiktighet. Bromsa i god tid för din egen och andras säkerhet. Marvil Emotion går bra att använda även vid regn och snö. Undvik att utsätta cykelns elkomponenter för ihållande långvarit regn. Tänk på att inte spola vatten direkt mot motorlagret. Kommer det in vatten kan det elektriska systemet få skador och den inre strömkretsen kan gå sönder. Koppla inte ihop elektriska delar med våta händer. Det kan orsaka kortslutningar och olyckor. Vänd dig till en auktoriserad verkstad om du behöver byta ut några delar. För att garantin ska gälla rekommenderar vi att inte demontera de elektriska komponenterna på cykeln. Låna inte ut cykeln till någon som inte har kunskap om hur man använder den. Batteriets livslängd och funktionalitet beror på omgivande temperatur. När temperaturen är kring + 20 fungerar batteriet som bäst. Kapaciteten minskar med upp till en tredjedel om temperaturen är under noll grader och körsträckan blir kortare när det är vinter och kallt. 4

5 5

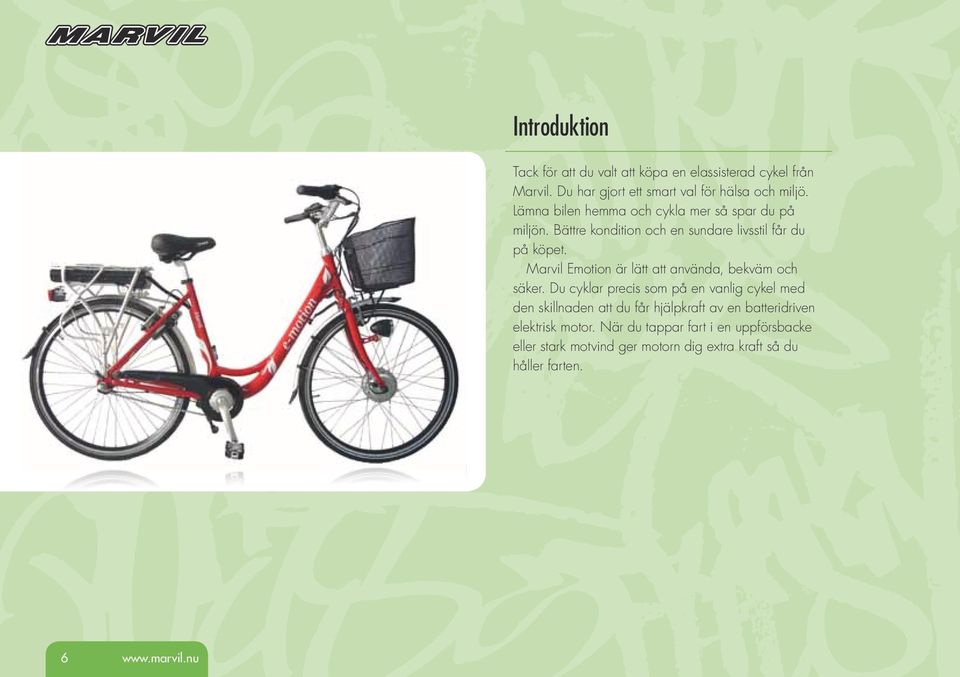

6 Introduktion Tack för att du valt att köpa en elassisterad cykel från Marvil. Du har gjort ett smart val för hälsa och miljö. Lämna bilen hemma och cykla mer så spar du på miljön. Bättre kondition och en sundare livsstil får du på köpet. Marvil Emotion är lätt att använda, bekväm och säker. Du cyklar precis som på en vanlig cykel med den skillnaden att du får hjälpkraft av en batteridriven elektrisk motor. När du tappar fart i en uppförsbacke eller stark motvind ger motorn dig extra kraft så du håller farten. 6

7 Tekniska specifikationer Generell information laddare Längd: 1900 mm Bredd: 700 mm Höjd: 1180 mm Vikt: 23 kg inkl. batteri Laddningstid: ca 4 6 timmar (beror på laddningsgraden) Strömkälla: AC 220 V/60 Hz Kapacitet: 60 W Max. hastighet: 25 km/h Max last: 100 kg Körsträcka (fulladdat batteri): km. Upp till 40 km vid blandad körning under blandade förhållanden. Strömförbrukning varje 100 km: 1,2 kwh Batteri Batterityp: Kapacitet: Standard spänning: Laddningscykler: 24 v LIPOC4 10 Ah 240 W 24 V v Samsung 9 Ah 216 W 24 V V Panasonic 9 Ah 324 W 36 V 1000 Standardvillkor Nytt batteri, 1:ans effektläge, normal temperatur 20 grader, normal last, jämn och torr väg, ingen vind. motor Motortyp: Effekt: Spänning: 24 V Borstlös DC motor 200 W 24 V 36 V Borstlös DC motor 250 W 36 V 7

8 Bra att veta om Marvil Emotion Ergonomi, funktionalitet och estetik är viktiga parametrar som styr designen av Marvil Emotion. Bra material och produktionsteknik är andra. Resultatet är en kvalitetscykel som garanterar bästa möjliga körförmåga och hög säkerhet. Allt enligt Marvils 20-åriga tradition av cyklar med ramstyrka. Motorn drivs av ett litiumjonbatteri. En ny energikälla med hög effekt och låg miljöpåverkan. Cykelramen i aluminium är stadig och hållbar. Dubbla handbromsar och fotbroms ger dig rätt förut sättningar att bromsa säkert i god tid såväl som att göra en snabb och effektfull inbromsning vid behov. Enligt svensk lag är maximal hastighet med el-assistans 25 km/h. När du använt din Marvil Emotion ungefär ett halvår bör batteriets kapacitet vara 85 % av den ursprungliga kapaciteten. Tänk på att faktorer som din vikt, vägsträckans karaktär, lufttryck i däcken, batteriets laddningsgrad, utetemperatur samt hur många gånger du startar och stannar påverkar hur långt du kommer på en laddning. Se tabell på sidan

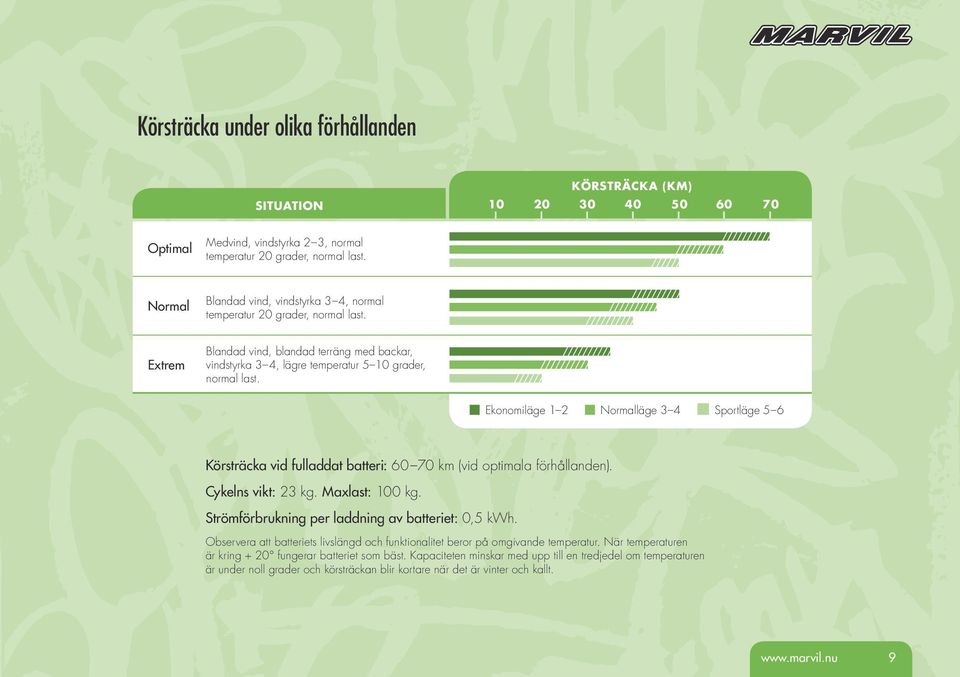

9 Körsträcka under olika förhållanden KÖRSTRÄCKA (KM) SITUATION Optimal Medvind, vindstyrka 2 3, normal temperatur 20 grader, normal last. Normal Blandad vind, vindstyrka 3 4, normal temperatur 20 grader, normal last. Extrem Blandad vind, blandad terräng med backar, vindstyrka 3 4, lägre temperatur 5 10 grader, normal last. Ekonomiläge 1 2 Normalläge 3 4 Sportläge 5 6 Körsträcka vid fulladdat batteri: km (vid optimala förhållanden). Cykelns vikt: 23 kg. Maxlast: 100 kg. Strömförbrukning per laddning av batteriet: 0,5 kwh. Observera att batteriets livslängd och funktionalitet beror på omgivande temperatur. När temperaturen är kring + 20 fungerar batteriet som bäst. Kapaciteten minskar med upp till en tredjedel om temperaturen är under noll grader och körsträckan blir kortare när det är vinter och kallt. 9

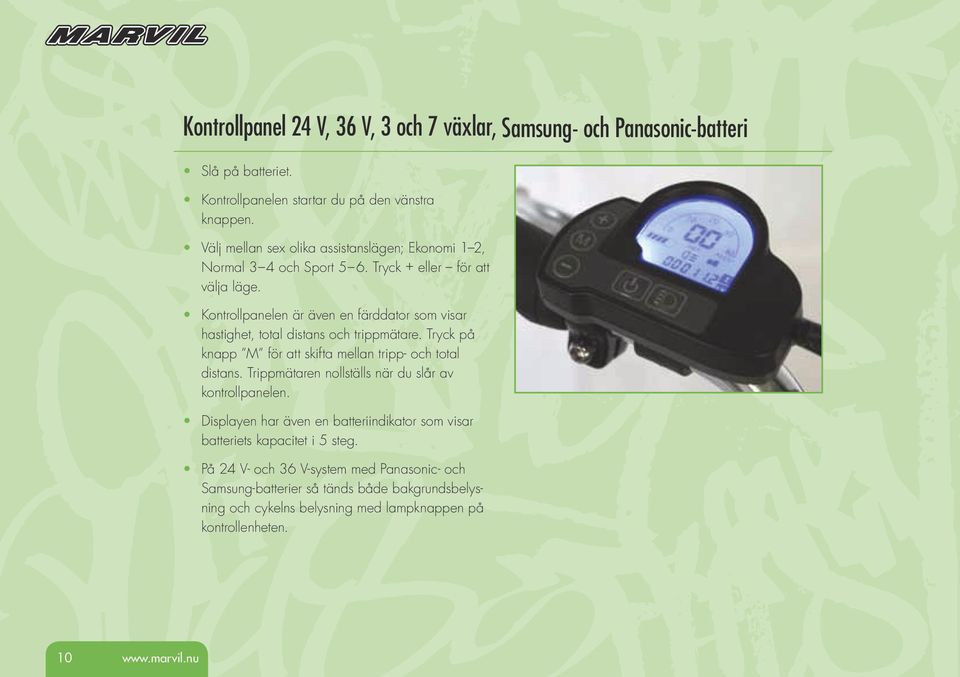

10 Kontrollpanel 24 V, 36 V, 3 och 7 växlar, Samsung- och Panasonic-batteri Slå på batteriet. Kontrollpanelen startar du på den vänstra knappen. Välj mellan sex olika assistanslägen; Ekonomi 1 2, Normal 3 4 och Sport 5 6. Tryck + eller för att välja läge. Kontrollpanelen är även en färddator som visar hastighet, total distans och trippmätare. Tryck på knapp M för att skifta mellan tripp- och total distans. Trippmätaren nollställs när du slår av kontrollpanelen. Displayen har även en batteriindikator som visar batteriets kapacitet i 5 steg. På 24 V- och 36 V-system med Panasonic- och Samsung-batterier så tänds både bakgrundsbelysning och cykelns belysning med lampknappen på kontrollenheten. 10

11 Kontrollpanel 36 V, 3 och 7 växlar, Panasonic-batteri Tryck och håll on/off-knappen i 2 sekunder för att slå av och på kontrollpanelen. Den kommer att stängas av automatiskt efter 5 minuters inaktivitet. Tryck på upp/ner-knappen för att växla genom de 5 effektlägena. Valt effektläge visas på den stora LCD-displayen. Läge: hastighet: 9 km/h 13 km/h 17 km/h 21 km/h 25,5 km/h Tryck och håll upp knappen 2 sekunder för att tända eller släcka belysning och bakgrundsbelysning. Tryck på vänster knapp för att ändra mellan hastighet, medelhastighet, maxhastighet. Kontrollpanelen går tillbaka till hastighet efter 10 sekunder. Tryck och håll ner knappen 2 sekunder för att starta gångläge i 6 km/h. När knappen släpps upp slutar cykeln att driva. Tryck på höger knapp för att ändra mellan tripp, total distans, trippdistans och tid. 11

12 Fortsättning kontrollpanel 36 V, 3 och 7 växlar, Panasonic-batteri Nollställning av data sker genom att trycka på höger knapp i 2 sekunder. Data som nollställs är medelhastighet, maxhastighet, tripp, trippdistans och tid. Parameterändring sker genom ett snabbt tryck på on/off-knappen. Upp/ner-knappen bläddrar igenom de olika parametrarna. Välj värde på parametern genom att bläddra vänster och höger. Snabbtryck på on/off-knappen så går du ur menyn. Parameterinställningar: Km/h/Mph-inställning. Celsius/Fahrenheit-inställning. Autolyse av och på (startar automatiskt cykelns belysning när det blir mörkt). Bakgrundsbelysningens styrka 1 5. Autoavstängning i minuter 1 9 (5 är standard). Serviceinformation av och på (vid läge på kommer den att varna när batteriet är laddat 500 gånger och om cykeln passerat 1000 mil). Varning av och på (indikerar låg batteristyrka, låg temperatur, felmeddelanden). 12

13 Kontrollpanel 24 V, 3 och 7 växlar, e-motion lite Slå på batteriet så kommer kontrollpanelen att starta. Tryck på plus och minus för att växla mellan de 3 effektlägena. Läge: Beteckning: Low/eco Med/normal High/hög hastighet: 13 km/h 17 km/h 25 km/h Tryck på walk(gå)-knappen för att få hjälp från motorn när cykeln ska ledas. Motorn driver i 6 km/h. Släpp knappen för att sluta driva. Batteriets strömstyrka indikeras av fyra röda punkter. 13

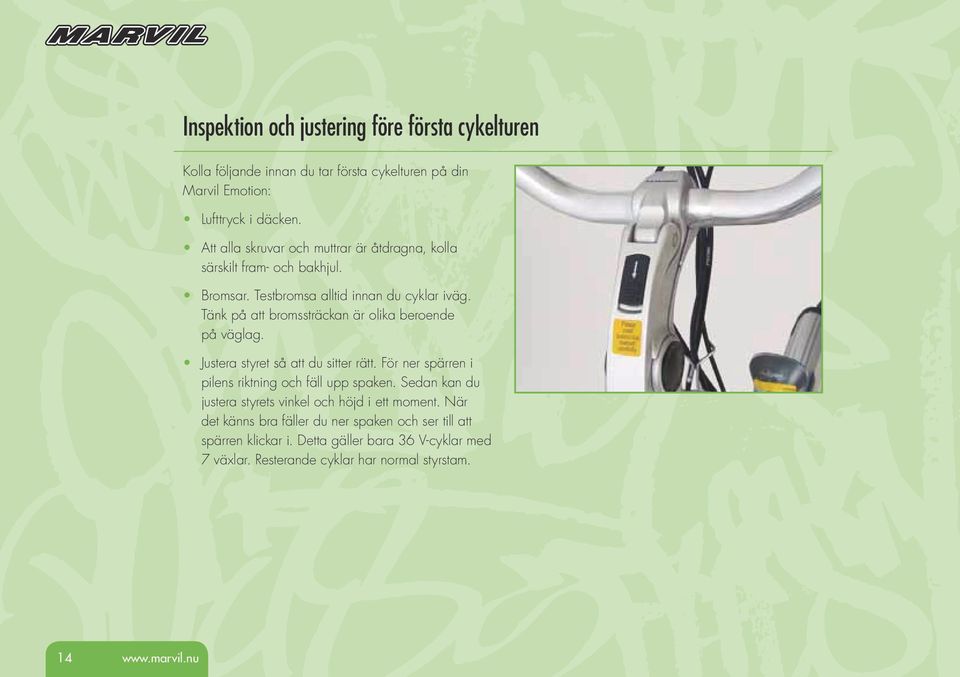

14 Inspektion och justering före första cykelturen Kolla följande innan du tar första cykelturen på din Marvil Emotion: Lufttryck i däcken. Att alla skruvar och muttrar är åtdragna, kolla särskilt fram- och bakhjul. Bromsar. Testbromsa alltid innan du cyklar iväg. Tänk på att bromssträckan är olika beroende på väglag. Justera styret så att du sitter rätt. För ner spärren i pilens riktning och fäll upp spaken. Sedan kan du justera styrets vinkel och höjd i ett moment. När det känns bra fäller du ner spaken och ser till att spärren klickar i. Detta gäller bara 36 V-cyklar med 7 växlar. Resterande cyklar har normal styrstam. 14

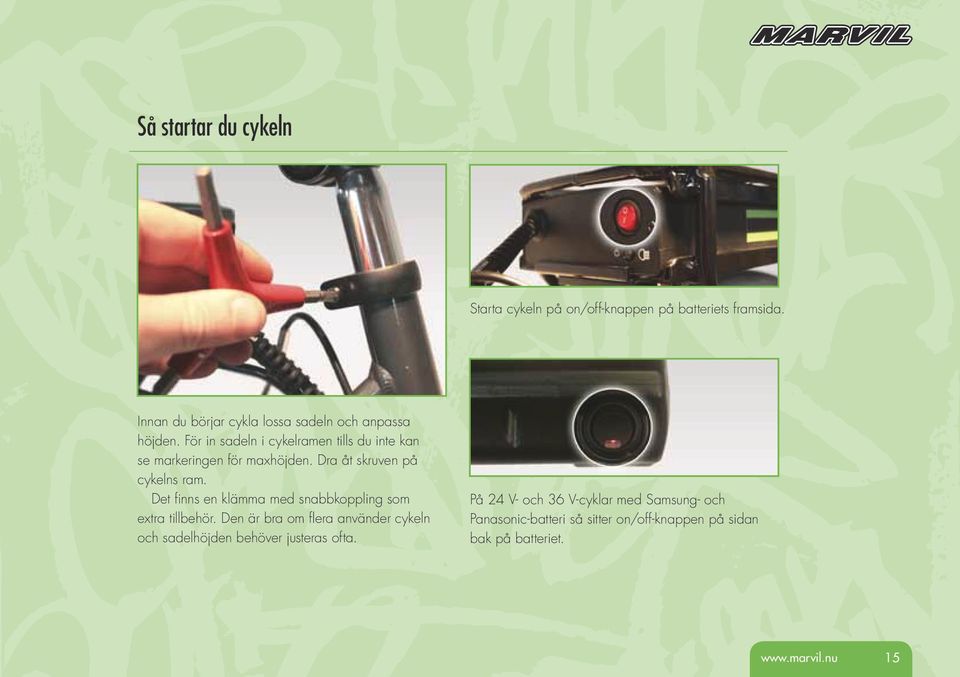

15 Så startar du cykeln Starta cykeln på on/off-knappen på batteriets framsida. Innan du börjar cykla lossa sadeln och anpassa höjden. För in sadeln i cykelramen tills du inte kan se markeringen för maxhöjden. Dra åt skruven på cykelns ram. Det finns en klämma med snabbkoppling som extra tillbehör. Den är bra om flera använder cykeln och sadelhöjden behöver justeras ofta. På 24 V- och 36 V-cyklar med Samsung- och Panasonic-batteri så sitter on/off-knappen på sidan bak på batteriet. 15

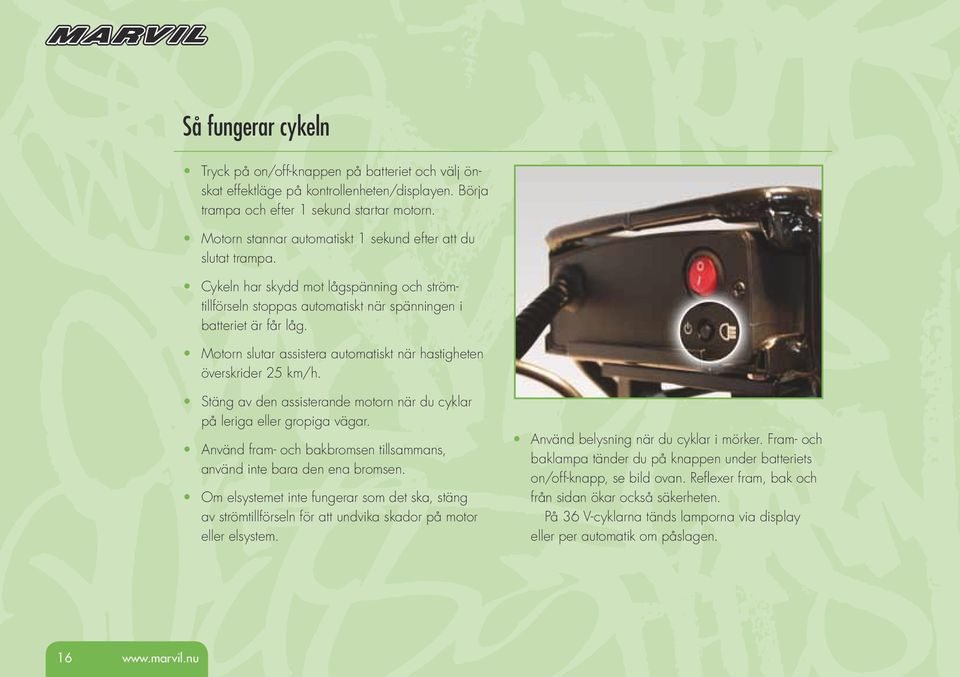

16 Så fungerar cykeln Tryck på on/off-knappen på batteriet och välj önskat effektläge på kontrollenheten/displayen. Börja trampa och efter 1 sekund startar motorn. Motorn stannar automatiskt 1 sekund efter att du slutat trampa. Cykeln har skydd mot lågspänning och strömtillförseln stoppas automatiskt när spänningen i batteriet är får låg. Motorn slutar assistera automatiskt när hastigheten överskrider 25 km/h. Stäng av den assisterande motorn när du cyklar på leriga eller gropiga vägar. Använd fram- och bakbromsen tillsammans, använd inte bara den ena bromsen. Om elsystemet inte fungerar som det ska, stäng av strömtillförseln för att undvika skador på motor eller elsystem. Använd belysning när du cyklar i mörker. Fram- och baklampa tänder du på knappen under batteriets on/off-knapp, se bild ovan. Reflexer fram, bak och från sidan ökar också säkerheten. På 36 V-cyklarna tänds lamporna via display eller per automatik om påslagen. 16

17 Så tar du bort batteriet Slå av batteriet och lås upp batterilåset. Fäll upp handtaget och dra ur batteriet bakåt. Efter laddning skjuter du in batteriet i hållaren och låser. OBS! Var noga med att batteriet hamnar i rätt spår när du för in det i hållaren. 17

18 Säker hantering av batteri och laddare Håll batteriet på behörigt avstånd från barn när laddning pågår. Använd inte ett oladdat batteri. Batteriet blir skadat och förlorar kapacitet om du lämnar det oladdat under en längre period. Batteriladdaren som medföljer är endast avsedd för det batteri som hör till din Marvil Emotion. Ladda inte batteriet med en annan laddare. Tänk på att det finns högspänning i laddaren. Tänk på att vatten, metallspån samt slag och stötar kan skada laddaren. Se till att laddaren inte är övertäckt när laddning pågår. Laddaren är endast avsedd för inomhusbruk. Optimal rumstemperatur vid laddning är 20 grader. Rummet bör vara torrt och välventilerat. Avbryt laddningen och kontakta servicetekniker om lukt eller hög temperatur uppstår. Som importör av batterier tar vi ansvar för att batterierna samlas in och återvinns. Ett förbrukat batteri lämnar du på en återvinningsstation i din kommun. Jaguarverken och Marvil tar fullt producentansvar och är registrerade hos Naturvårdsverket och Batteriregistret. Läs mer: Vi är också anslutna till El-Kretsen som hjälper producenter att uppfylla producentansvaret för elektronik och batterier. Läs mer:

19 Ladda batteriet Fyra indikatorer på kontrollpanelen visar batteriets laddningsgrad. Om alla fyra lampor lyser är batteriet fulladdat. Om bara en av lamporna lyser bör du ladda batteriet. Stäng av elsystemet och öppna batterilåset. Öppna batteriboxen och ta ur batteriet. Var noga med att batteriet är rättvänt när du laddar. Står det upp och ned kan skador uppstå och batteriets livstid förkortas. Ställ laddaren på ett fast underlag. Anslut först laddaren till batteriet och därefter till vägguttaget (220 V). Det är viktigt att du gör detta i rätt ordning. När batteriet är färdigladdat, koppla först ur laddaren ur vägguttaget (220 V) och därefter från batteriet. Det är viktigt att du gör detta i rätt ordning. Ladda batteriet i rumstempererad miljö för att undvika skador i form av kondens. Det är inte rekommenderat att ladda batteriet utomhus, i carport eller garage. 19

20 Laddningstid Ladda batteriet 14 timmar innan du använder det första gången. Anslut först laddaren till batteriet och därefter till vägguttaget (220 V). En röd indikatorlampa indikerar att laddningen sker och att du har kopplat laddaren och batteriet på rätt sätt. Så parkerar du säkert Stäng av elsystemet när du parkerar. Använd cykellås om du lämnar cykeln utan övervakning. Ta med batteriet inomhus för att undvika kondens vid kallt eller fuktigt väder. När den gröna indikatorlampan lyser med ett fast sken är batteriet fulladdat. Normal laddningstid är 4 6 timmar. Om laddaren fortsätter vara ansluten till vägguttaget efter utförd laddning fortsätter batteriet att laddas. Detta skadar inte batteriet. Men laddaren bör inte vara ansluten till vägguttaget när batteriet är fulladdat. 24 V LIPOC4 24 V och 36 V (Panasonic/Samsung) 20

21 Service och skötsel för bästa effekt Kontrollera alla kopplingar vid byte av kontrollenhet. Kontrollera även hela strömkretsen i systemet. När du cyklar, se till att kontrollenheten är ren och torr. Kontrollenhet som utsätts för vatten och hög vibration kan få skador. Undvik att utsätta cykelns elkomponenter för ihållande långvarit regn. Deponera kasserat batteri i för ändamålet avsedd miljöstation. Kasta inte batteriet i naturen. Om cykeln använts vid kall och fuktig väderlek är det bra att komma ihåg att ta in batteriet när du är framme vid slutdestinationen samt att inte ladda batteriet direkt efter att det förvarats utomhus. Underhållsladda batteriet ca 1 2 timmar varje månad när du inte använder cykeln under en längre tid för att förlänga batteriets livslängd. Se till att batteriet inte är överladdat eller underladdat. Använd enbart den medföljande batteriladdaren. Batteriet får sin rätta kapacitet efter den tionde laddningen. Utsätt inte batteriet för extrema temperaturer. Byt batteriet omgående om det läcker. 21

22 Vårda din Marvil Emotion Marvils cyklar kan du trampa på i många år. Tänk på att en hel och ren cykel ger säkrare körning, dessutom håller den längre. Vårda din Marvil. Kontrollera att alla skruvar och muttrar är åtdragna, främst på fram- och bakhjul. Kontrollera att bultarna som håller vevarmarna i vevaxeln är åtdragna. Kolla däck, däckmönster samt att fälgarna är i gott skick. Kontrollera att lufttrycket är korrekt i däcken. Kolla att alla delar på cykeln sitter fast. Kontrollera att bromsar fungerar och är justerade. Om du inte använt cykeln på ett tag kan batteriets laddningsnivå vara låg. Ladda alltid batteriet innan du använder cykeln efter långvarig förvaring. 22

23

24 Frosting Kommunikationsbyrå 2013 Generalagent: Jaguarverken AB. Plutonsvägen 3, Sundsvall, Sverige. ÅTERFÖRSÄLJARE
