1 K Y L R U M / F R Y S R U M

2 Nycklar för ständig utveckling i Kide Dessa är de faktorer som har tillåtit oss att utveckla begreppet övergripande kvalitet i alla våra produkter. Betrodd under många år av våra kunder: 4

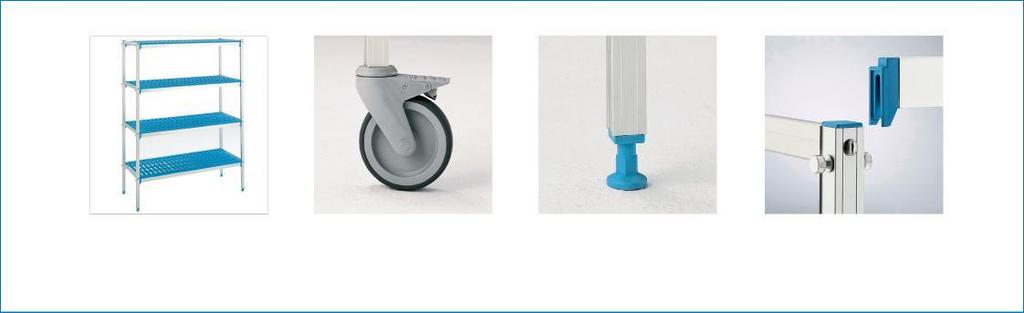

3 kide kylrum Mer än kylrum, vi erbjuder integrerade tjänster Det finns många kylrum tillverkare på marknaden, men inte alla har en sådan omfattande och effektiv service som Kide. Förutom att designa och tillverka ett brett sortiment av produkter, är vi specialister på att utveckla integrerade lösningar. D O O R S K Y L U T R U S T N I N G KIDEBLOCK: VÄGGENHET KIDEROOF: TAKENHET KIDESPLIT: DELAD ENHET H Y L L O R Tillverkad av anodiserat aluminium och polystyren. Finns i många storlekar. Hjul finns som tillval. 5

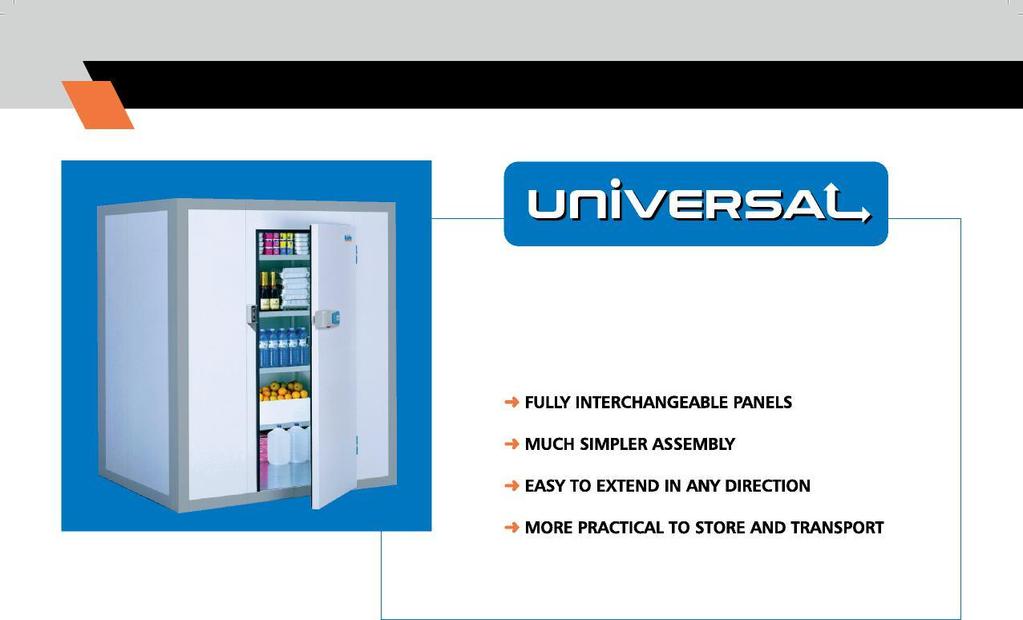

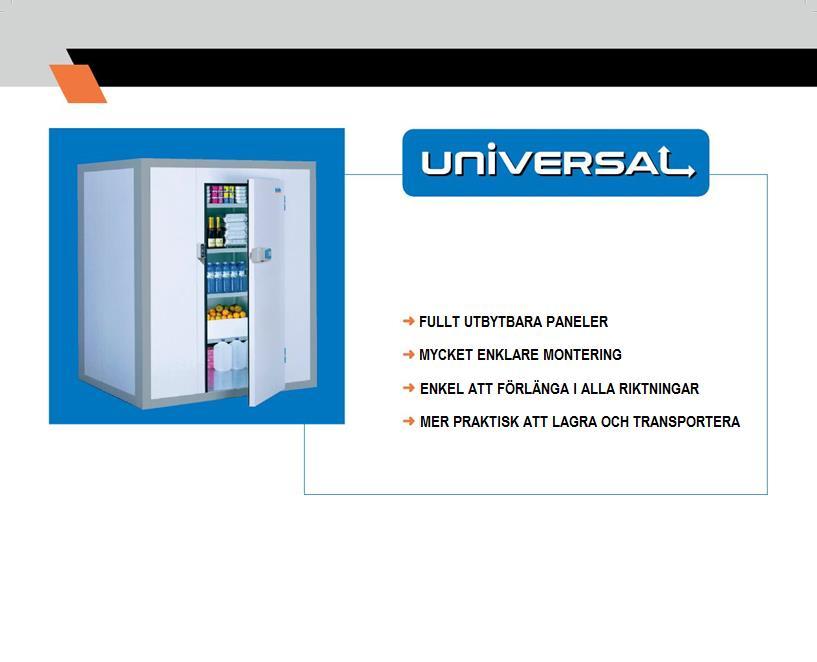

4 kide universella kylrum Kide universella modulära kylrum representerar en ny generation modulära kylrum tack vare sina många fördelar. Expresstjänst besatt av fart Hastighet vid Kide är ett pågående engagemang, hastighet av kylrum, montering och självklart - snabba leveranser. Vår Express Service garanterar att ditt universella och modulära kylrum kommer att tillverkas inom endast 48 timmar*. Men det är inte allt, eftersom vi också kan ge motsvarande kylutrustning inom samma tidsram. * Lämnar fabrik på den andra arbetsdagen efter orderdatum. 6

5 kide universella kylrum Ännu snabbare och enklare att montera Kylrum förpackning har gjorts enklare genom förenande panel design, vilket gör dem utbytbara. Varje panel kan användas för en vägg eller i taket, eftersom de alla innefattar ett exklusivt system där dem då kan monteras i vilken position som helst. Monteringen är snabb tack vare en enkel insexnyckel som medföljer kylrummet. En bra funktion som bidrar till viktiga tids-och kostnadsbesparingar. Det har aldrig varit enklare att expandera ett kylrum Med universella modulära kylrum är det verkligen lätt att utöka storleken på ett förinstallerat kylrum i båda riktningarna. Den universella serien är mångsidig på sitt allra bästa vis. En minsta del av panelens referenser ger ett maximalt antal modulära kylrum. Mer kompakt, även vid förvaring En annan fördel med universella modulära kylrum är att eftersom skivformen har enats kan den förpackas mer kompakt, vilket gör det lättare att transportera och hantera. Och eftersom antalet referenser har minskat kan man optimera ditt lager som finns på lager, vilket resulterar besparing av viktig utrymmen. 7

6 kide universella kylrum tekniska specifikationer Universella modulära kylrum består av prefabricerad sandwich-typ med hög densitet injicerade polyuretanskum modulära paneler, med tjocklekar som anpassas till en rad olika isoleringskrav. MODUL 400, 800, 1200 mm. TJOCKLEK 60, 80, 100 mm. LÄNGD Maximal längd är 3,200 mm FOGSYSTEM Excentrisk krok med sexkantig nyckel. FINISH Galvaniserad stålplåt, vit lack med avtagbar skyddsfilm. Lätt räfflade. Vit färg. Livsmedel säkra kvalitet. G O L V Fotgängare golv S8 Uteslutande för fotgängare användning. Interiör 1mm tjock halkfri plastlaminerad folie. Förstärkt golv M9 Förstärkt golv idealisk för fotgängare och manuell vagn användning. Inredningen förstärkt med halkfri björkplywood och fenolharts. Förstärkt överlagrat golv Halkfria 2/4 aluminium stål Halkfria 3/5 galvaniserat stål KYLSKÅPSDÖRR Gångjärnsdörr 0.8mx 1,9, kopplad till en vertikal panel. INKLUDERADE TILLBEHÖR Vertikal interiör, tak och golv SANITÄRA TRIM på alla modeller. Balansventil i frysen (100mm panel kylrum). "U" golv bit i golvfritt kylrum. Lack: Polyester färg, 25 mikron. Inklusive primer. Enligt standard EN Finns att beställa: Platt. Andra utföranden. ISOLERING Styvt polyuretanskum utan CFC eller HCFC. Densitet: 40 kg/m3 (3-0 kg/m3) U-värde: Panel 60 = 0.38W/m2 C Panel 80 = 0.28W/m2 C Panel 100 = 0.23W/m2 C 8

7 kide universella kylrum MONTERINGSANVISNING

8 Kide modulära kylrum I Kide modulära kylrum går facket i vertikal riktning, så att monteringen av de vertikala panelerna sker innan du monterar taket. Då behövs det också mindre folk vid montering. Dessutom, med detta system är det möjligt att demontera någon del av taket utan att lossa de vertikala panelerna. Genom sitt snabba och säkra system för att delta Fästsystemet som Kide har utvecklat är inte bara enkel och snabb, utan garanterar också perfekt anpassning mellan vertikala paneler, liksom mellan vertikala och takpaneler. På grund av detta är den isolering som kylrummet erbjuder komplett och uppfyller dess funktion med de bästa resultaten. Kide, det gemensamma systemet är enkelt att lossa för justering, vilket underlättar demontering av panelen snabbt vid behov. 10

9 kide modulära kylrum Utformning till tjänst för installationsprogrammet Kide modulära kylrum, underlättar inte bara montering, demontering och total isolering, utan ger också en estetisk känsla genom att dölja skarvarna. Hur är det möjligt att spara upp till 20 % av tiden i montering av panelen? MED DET NYA TAKFÄSTET KIDE har utvecklat ett unikt system för att ansluta vertikala paneler med takpanelerna. Detta system ger viktiga fördelar: 1. Enkel montering och demontering: unionens system med fogarna mellan panelerna går i vertikal riktning, så att taket kan monteras efter montering av vertikala paneler och demonteras utan att lossa lederna. GENOM ATT FOGA DE VERTIKALA DELARNA En annan fördel vid monteringen av de modulära kylrummet är införlivandet av vertikala hörnstycken. Tack vare dess paneler, som ligger i varje hörn av kylrummet har alla vertikala paneler samma design, vilket resulterar i ett mer enkelt och flexibelt monteringssystem. Dessutom är placeringen av dörren mer flexibel än i de kylrummen med olika typer av paneler, vilket gör att du kan placera den var du vill. Till skillnad från andra företag, är Kide hörnstycken gjorda av samma material som panelerna med samma fog system, vilket gör monteringen lika lätt. På grund av detta förblir den yttre delen av kylrummet helt homogen. 2. En perfekt estetisk känsla tack vare de osynliga fogarna: Den vertikala panelen går från golvet upp till taket i ett stycke. Dess förening med takpanelen sker genom ett enda gemensamt system som tack vare vårt exklusiva fog system blir osynlig, vilket ger perfekt estetik. 3. Bra tak stabilitet: Den horisontella panelen stöds 55 mm på den vertikala panelen, vilket ger total stabilitet i taket. 4. Total isolering: Alla leder, i stället för att vara plan, är han-och hon-format, vilket garanterar en perfekt anpassning mellan panelerna, och erhålls en fullständig isolering. E = PANEL TJOCKLEK PANEL BREDD HÖRN 11

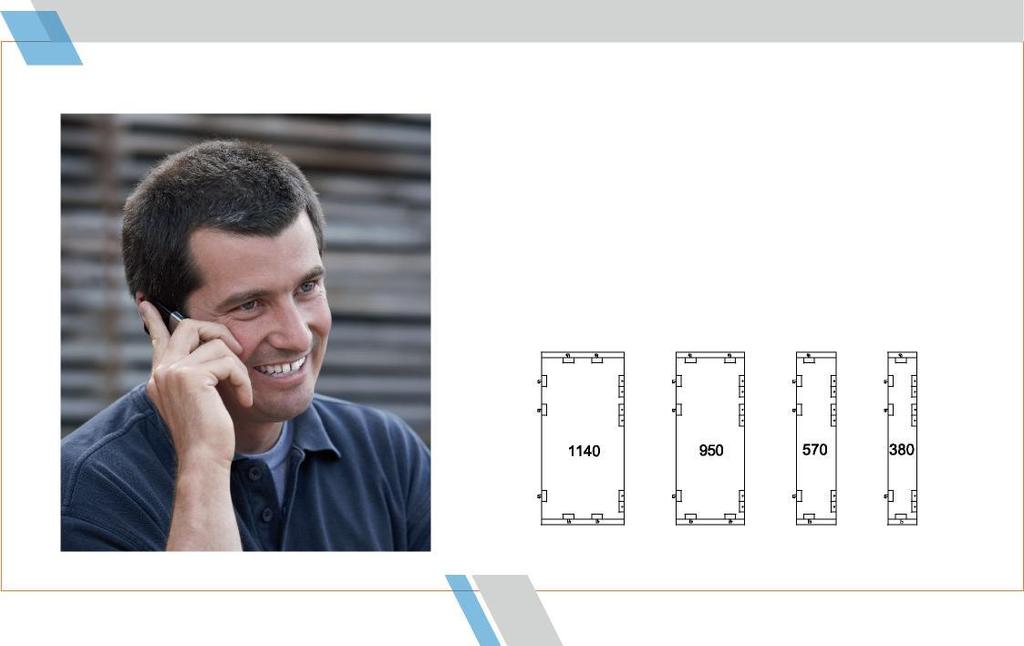

10 Tekniska specifikationer Kide modulära kylrum, består av prefabricerade modulära sandwichpaneler av polyuretan. De har märkningen enligt den europeiska standarden EN ST COMPANY OF THE SECTOR IN SPAIN WITH TYP AV FOG Fog i hane-hona format tillverkad av polyuretan med infogade lådor. Monteringen av panelerna sker genom en excentrisk krok (rostfritt stål AISI 430), som vrids av en fyrkantig nyckel och krokar på en metallisk axel. De ovan nämnda krokar garanterar en perfekt fog och isolering, med en draghållfasthet av mer än 200 kg. VERTIKALA PANELER MARK FOR MODULAR COLD ROOMS MODUL: 190 mm. TJOCKLEK: 60, 75, 100, 120, 150 mm. BREDD: 380, 570, 950 och 1,140 mm. ISOLERING Styvt polyuretanskum, varken CFC eller HCFC Densitet 40 kg/m3 (tolerans 3-0 kg/m3) Genomsnittlig termisk Panel tjocklek in mm U (W/m 2 ºC) 0,38 0,31 0,23 0,19 0,15 TRANSMISSION "U" Svenska(?) REAKTION VID BRAND -Panel Cs3dO (enligt EN ) Den maximala inre höjden av kylrummet är 3,700 mm. Den maximala längden är 4,000 mm. GOLV OCH VÄGG PANELER De har samma egenskaper som de vertikala panelerna. Interiören yta golvpanelen i standardutförande är en galvaniserad stålplåt, mjukade med en PVC-film och antislip grå färg av 1 mm tjock. Detta golv är endast för personeranvändning. När vagnar används inne i kylrummet är förstärkt golv behövligt. FÖRSTÄRKT INJICERAT GOLV BIRCH plywood + PHENOLIC RESIN (9 mm) -Temperatur: mellan -40 C och +75 C enligt tjocklek BELÄGGNING STANDARD: Lätt räfflade stålplåt, galvaniserad och pre-lackerade med polyester (25μ) med en avdragbar skyddsfilm. Vit färg. Livsmedel säkra kvalitet. FÖRSTÄRKT ÖVERLAGRAT GOLV Galvaniserat stål halkskydd 2/4 mm. (L3) Galvaniserat stål halkskydd 3/5 mm. (Räfflad) Aluminium "DAMERO" halkskydd 2/4 mm. GENOM ORDER: Rostfritt stål AISI 304 SCOTCH Mjukade stålplåt med livsmedel säkra PVC i 120μ.

11 Kide modulära kylrum MONTERINGSANVISNING Vid beställning är det mycket viktigt att komma ihåg det nya modulsystemet för kylrum På grund av utformningen av det modulära kylrummet, med vertikala hörnstycken, har vi ändrat modulering, från 300 mm till 190 mm. Denna nya modulering har enat utformningen av panelerna, vilket underlättar montering och tillåter oss att packa och leverera panelerna i horisontalplanet. På samma sätt, med detta nya moduleringssystem har vi ökat antalet standardiserade dimensioner kylrum. 13

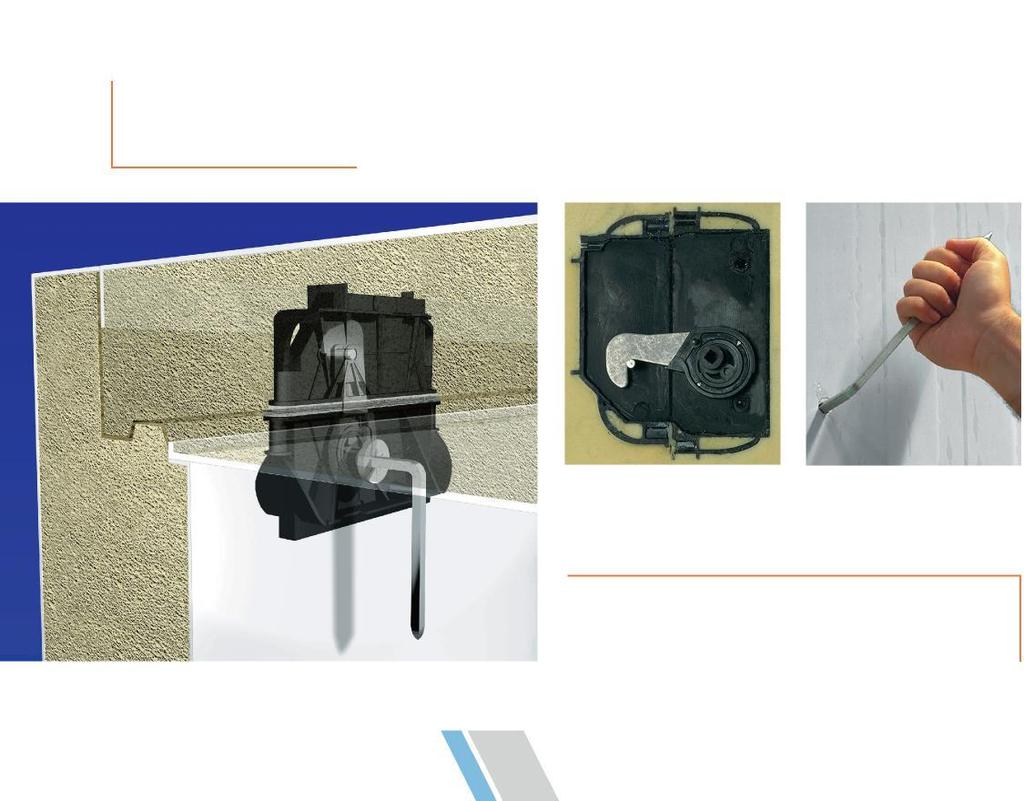

12 Kide industriella kylrum Kide industriella kylningspanel garanterar maximal isolering i alla typer av industriella kylrum. De kan tillverkas upp till en längd av 12 m och 200 mm tjocka, vilket minskar antalet skarvar i väggarna och garanterar en hög isolering för alla kylrum storlek. Unionen är styrka och likaså isoleringen KIDE har utvecklat ett dubbelt hane-hona-system som förstärks med ett kamlås av rostfritt stål. Kide kamlås har rostfri (AISI 430) krok till skillnad från polyamid krokar. AISI 430 kroken förlängs inte och därför dras panelerna ihop vilket tillsammans säkerställer en perfekt tätning. Kamlåshuset är tillverkad av hög kvalitet med styv PVC. Slingorna i huset säkerställer en fast förankring i skummet, ökar kraftigt styrka. Kide panelfogar är bättre för designen som ger total isolering och ogenomtränglig fog, vilket resulterar i viktiga energibesparingar dag efter dag. Kide dubbelt hane-hona-system Media typ: En perfekt fog för total isolering. 14

13 l k i d e i n d u s t r i e l l a k y l r u m L ä t t a t t m o n t e r a o c h d e m o n t e r a Integriteten hos förbindningen mellan isolerade paneler bestämmer isolerings egenskaper hos kylrummet som helhet. Kide paneler är sammanfogade med vridlås med rostfria AISI430 krokar, som inte bara ger strukturell styrka, men också drar och behåller panelerna tillsammans som garanterar en utmärkt isolering samt en perfekt estetik. Detta fästsystem kräver endast 3/4 av ett varv för en snabb och perfekt anpassad led. Väldigt enkelt och snabbt fogsystem Du sparar tid och pengar! Tillverkning i diskontinuerlig form medför kontinuerliga fördelar KIDE använder en diskontinuerlig process för att tillverka isolerade paneler. Denna process ger oss ett antal fördelar: För det första medger det flexibilitet i produktionen för att tillverka paneler i rätt storlek, tjocklek och andra särskilda krav från kunderna. Denna flexibilitet ger också en optimering av produktionsplanering och maskinutnyttjande, som gör det möjligt att begå snabba svar och korta leveranstider. För det andra, tillverkning i diskontinuerlig form tillåter oss att leverera en helt färdig panel, redo att monteras på plats. Den Kide panel med vridlås kräver minimalt arbete och panelerna är lätta att byta ut vid behov. 15

14 kide industriell kylpanel Tekniska specifikationer Kide sandwichpanel har märkning enligt den europeiska standarden EN ISOLERING Styvt polyuretanskum, antingen CFC eller HCFC Densitet 40 kg/m3 (tolerans 3-0 kg/m3) Genomsnittlig termisk TRANSMISSION "U" Panel tjocklek i mm. U (W/m2 C) PANEL VIKT Kg/m 2 HÖLJE, 2 YTOR, BLAD 0,5 mm. 60 0, ,31 0,23 0,19 0,15 0,19 0, REAKTION VID BRAND - Panel Bs2d0 (enligt EN ) - Arbetsområde: Mellan -40 C och +75 C enligt tjocklek. BELÄGGNING STANDARD: FÄSTNINGSSYSTEM Dubbel hane-hona-format med rostfria AISI430 cam lås. En kvadratisk nyckel används för att slå på kroken på en metallaxel. Excenterkammens rörelse drar de två panelerna tillsammans och säkerställer en perfekt fog. Högsta isolering av dessa fogar: - Lufttäthet = "O" vid 50 Pa (EN ) - Vattentäthet = "A" vid 1200 Pa (EN ) Stålplåt. Lätt räfflade, galvaniserad och pre-lackerade polyester (25 μ) med en avdragbar skyddsfilm. Vit färg. Säkrar livsmedelskvaliteten. GENOM ORDER: Stålplåt. Förlackerad plastisol 100 μ Rostfritt stål AISI 304 SCOTCH. Stålplåt mjukade med livsmedelskvalitet PVC, 120 μ. PANELER Längd: Maximal längd för 12,000 mm. Bredd: Användbar 1,180 mm. Total bredd 1,195 mm. Tjocklek: 60, 75, 100, 120, 150, 180, 200 mm. Toleranser: Enligt standard EN

15 Belastning (kg/m2) Belastning (kg/m 2 ) K i d e i n d u s t r i e l l k y l pan e l Tillåten belastning för panel med tre stöd och nedböjning av l/200, som l. avståndet mellan stöden 3 stöd e = 60 mm e = 75 mm e = 100 mm e = 120 mm e = 150 mm e = 180 mm e = 200 mm LÄNGD (m) Tillåten belastning för panel med två stöd och nedböjning av l/200, som l. avståndet mellan stöden 2 stöd e = 60 mm e = 75 mm e = 100 mm e = 120 mm e = 150 mm e = 180 mm e = 200 mm LÄNGD (m) Godtagbara laster för dessa paneler enligt tjocklek, nedböjning L/200 och standard NBE 95. Säkerheten koefficienten är 1,7. Så enligt denna standard bör lastkombinationer INTE överskridas. industria 17

16 TPi Klimatimport AB Spjutvägen 5H Järfälla
