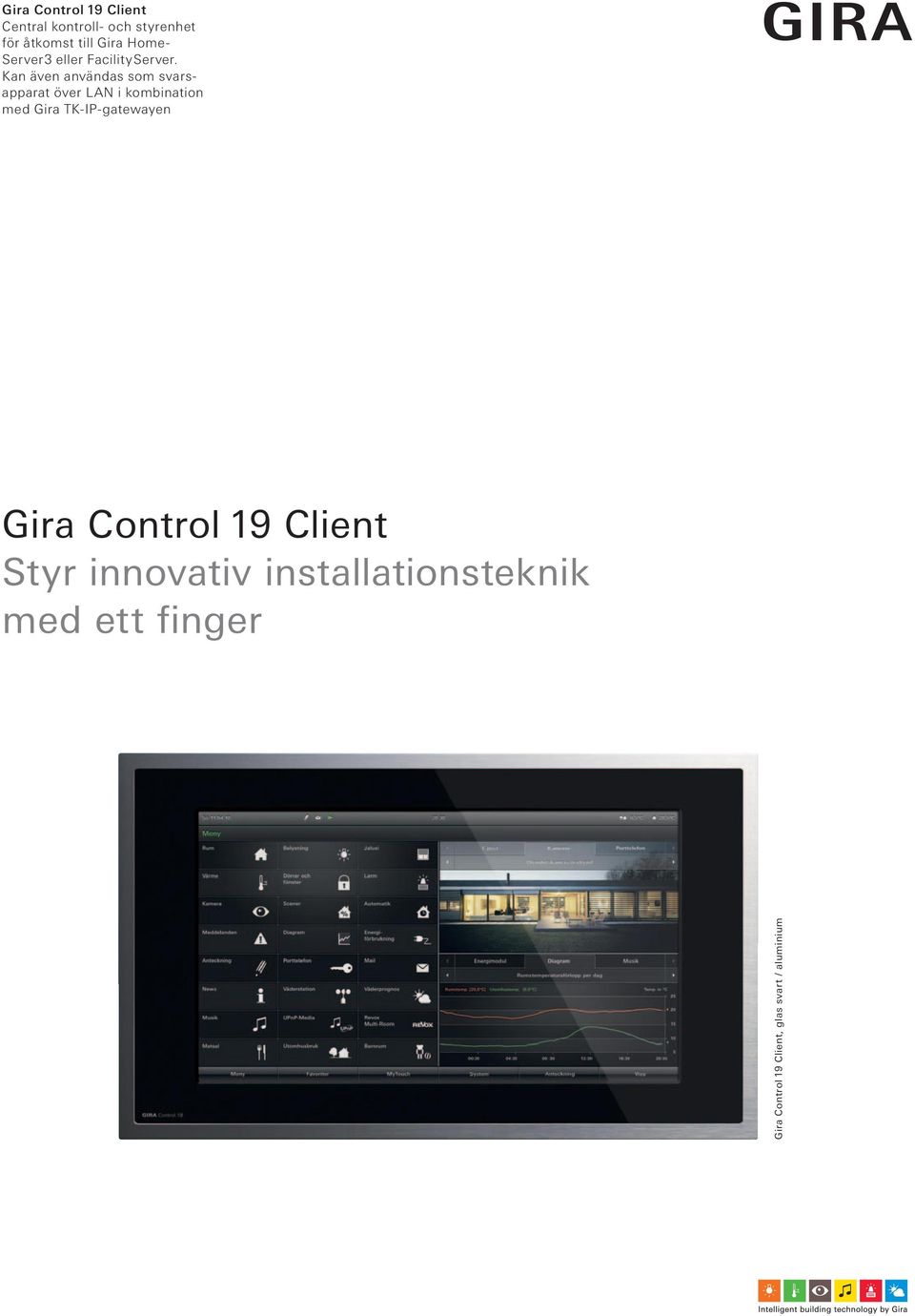

1 Gira Control 19 Client Central kontroll- och styrenhet för åtkomst till Gira Home- Server 3 eller Facility Server. Kan även användas som svarsapparat över LAN i kombination med Gira TK-IP-gatewayen Gira Control 19 Client Styr innovativ installationsteknik med ett finger Gira Control 19 Client, glas svart / aluminium

2 Gira Control 19 Client Gira Control 19 Client är en PCbaserad kontroll- och styrenhet med förträfflig, kapacitiv pekskärm. Med den här manöverapparaten för Gira Home-Server 3 eller Facility Server kan hela installationstekniken, baserad på KNX-systemet, övervakas och styras och även uppkoppling till Internet kan användas. I kombination med Gira porttelefon- IP-gatewayen blir den även till svarsapparat för porttelefonen. Gira Interface gör alla funktioner lätta att nå. Gira Control 19 Client kan fjärrstyras med Home Server 3/ FacilityServer via en systemtjänst. Gira Control 19 Client kan då försättas i det energisparande standby-läget vid frånvaro och aktiveras vid återkomsten (WakeonLan). Dessutom kan skärmsläckaren styras, eller externa program där man t.ex. kan öppna och stänga en webbläsare. De övriga, mångsidiga möjligheterna kan läsas i dokumentationen. ken översiktligt och tydligt på pekskärmen som har en bildskärmsdiagonal på 47 cm [ 18,5"]. De mest varierande funktioner som ljus, jalusier, ventilation, värme och hushållsapparater styrs centralt därifrån. Extra funktioner är: spara och aktivera ljusscener, lyssna på musik, använda internetfunktioner och visa e-post, sammanställa diagram för förbrukare samt larmmeddelanden. En begriplig, intuitiv menystyrning tillåter snabb åtkomst av den önskade funktionen. Samtliga funktioner kan nås inom två nivåer. Detaljinformation och manöverelement öppnar sig i en pop-up-meny. Den stora displayen kan avläsas bra från alla håll så den kan manövreras av så väl vuxna som barn. Den kapacitiva pekskärmen sörjer för en haptiskt tilltalande, enkel manövrering. Över en flerfärgad, parametrerbar RGB-LED bakom glasplattan går det att visa mycket varierande information, som t.ex. nyinkommen e-post, varningar för oväder och mycket annat. Porttelefon Genom integreringen av högtalare och mikrofon går det även Funktionalitet Det tydligt utformade, flerfaldigt premierade Gira Interface presenterar hela installationstekniatt använda Gira Control 19 Client som svarsapparat för den audiovisuella kommunikationen. Funktionen kan integreras i Gira Interface med porttelefon-ip-gatewayen. En färgkamera är integrerad för framtida användning. Montage Gira Control 19 Client monteras i en infälld dosa i väggen. Ramarna som erbjuds är av aluminium och glas i färgerna svart, vit, mint och umbra. Gira Control 19 Client är utrustad med en universell nätdel (110 till 230 V) och genom den extra 24 V DC ingången kan den även installeras i existerande, infällda Gira / Proface ServerClient 15 dosor så att äldre system kan uppdateras till senaste teknisk standard. Anslutning till Gira Home Server 3/Facility Server Gira Home Server 3 är huvuddatorn för huset. Den fungerar som gateway för hela KNX-installationen i en byggnad och är nödvändig för sammanbindningen av moderna byggnader och deras tekniska utrustning, internt och med världen utanför. Den gör det möjligt att manövrera KNXfunktionerna med hjälp av modernaste kommunikationsmedier. Gira Facility Servern erbjuder alla möjligheter som Gira Home Server 3 har och är utrustad med betydligt mer minne för användning inom industriområdet. Den kan därför lagra betydligt större datamängder och återge mera avancerade visualiseringar. Det är dessutom möjligt att sammanbinda flera Gira Facility Servrar för att även förbinda separata byggnader med varandra utan problem. Lokala och överordnade användningar kan då koordineras. Byggnadsstyrning med Gira Home Server 3/Facility Server Smart Sensor Touchsensor Värme Smartphone/ iphone Fjärrprogrammering Keyless In Portregister Svarsapparat KNXinstallation Internet externt iets Gira Porttelefonsystem Belysning Sensorer Mobiltelefon PC Telefon PC IP Jalusi KNX Gira Home Server 3 Gira Facility Server I P TV TV Gira Control 19 Client Gira Control 9 Client Gira Control 19 Client Gira Control 9 Client I S D N I P IP Larm WLAN Intranet intern Telefonstyrning IP-kamera PC / Mac PDA / ipod touch PC / Mac Revox multiroom system Gira OS Connect för Apple Mac Externa system

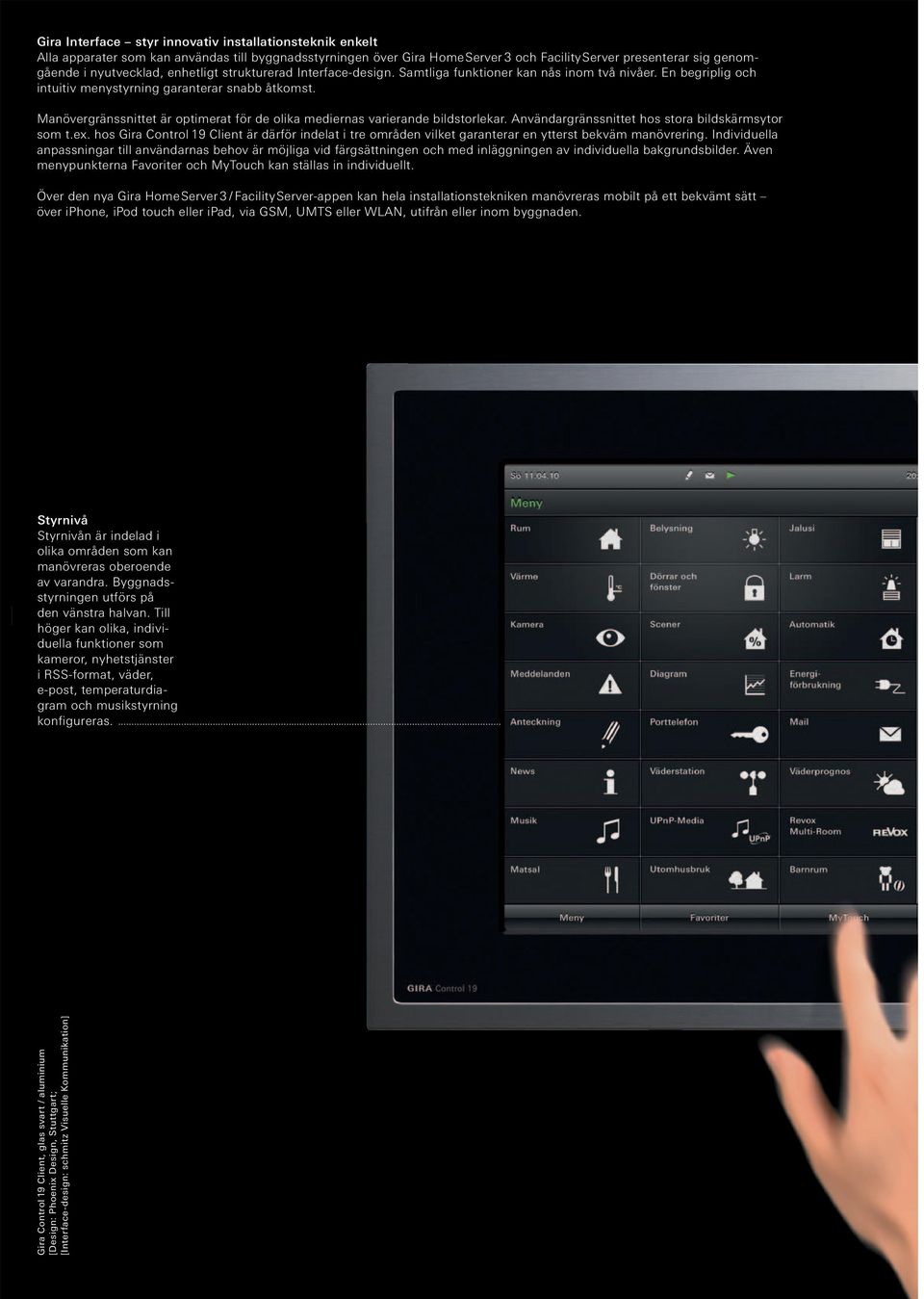

3 Gira Interface styr innovativ installationsteknik enkelt Alla apparater som kan användas till byggnadsstyrningen över Gira Home Server 3 och Facility Server presenterar sig genomgående i nyutvecklad, enhetligt strukturerad Interface-design. Samtliga funktioner kan nås inom två nivåer. En begriplig och intuitiv menystyrning garanterar snabb åtkomst. Manövergränssnittet är optimerat för de olika mediernas varierande bildstorlekar. Användargränssnittet hos stora bildskärmsytor som t.ex. hos Gira Control 19 Client är därför indelat i tre områden vilket garanterar en ytterst bekväm manövrering. Individuella anpassningar till användarnas behov är möjliga vid färgsättningen och med inläggningen av individuella bakgrundsbilder. Även menypunkterna Favoriter och MyTouch kan ställas in individuellt. Över den nya Gira Home Server 3 / Facility Server-appen kan hela installationstekniken manövreras mobilt på ett bekvämt sätt över iphone, ipod touch eller ipad, via GSM, UMTS eller WLAN, utifrån eller inom byggnaden. Styrnivå Styrnivån är indelad i olika områden som kan manövreras oberoende av varandra. Byggnadsstyrningen utförs på den vänstra halvan. Till höger kan olika, individuella funktioner som kameror, nyhetstjänster i RSS-format, väder, e-post, temperaturdiagram och musikstyrning konfigureras. Gira Control 19 Client, glas svart / aluminium [Design: Phoenix Design, Stuttgart; [Interface-design: schmitz Visuelle Kommunikation]

4 Statuslista Datum, tid och datan för en väderstation är inlagda i statuslistan och visas där. Navigeringslista Listan syns hela tiden och navigeringsknapparnas ordning är permanent. Användaren kan alltid återgå till huvudmenyn eller hoppa till andra områden med ett manövreringssteg.

5 Gira Interface snabb åtkomst till många funktioner Funktionsindikering Apparaterna i ett rum samt deras respektive status syns direkt. Alla funktionerna kan manövreras direkt från den här indikeringen. Pop-up-meny Detaljinformation och manöverelement öppnar sig inte på en annan nivå utan i en pop-up-meny över listbilden. Det garanterar en översiktlig manövrering. Favoriter Under menypunkten "Favoriter" finns en samling med de mest använda inställningarna. Här kan t.ex. ljusscener eller ofta använda funktioner sparas. E-post Porttelefon Kamera ingång Kamera Meny Internsamtal Acceptera Belysning Ringsignal från Öppna dörr Porttelefon Genom integrering av högtalare och mikrofoner kan Gira Control 19 Client även användas som svarsapparat för den audiovisuella kommunikation i kombination med Gira Porttelefon-IP-gateway. Musikstyrning Ha favoritsångerna till hands direkt när man kommer hem på kvällen, även detta erbjuder Gira Interface manövreringsfilosofin. En direkt styrning av mediaspelaren är integrerad. Kameror Se vem som uppehåller sig i trädgården eller på infarten med bara ett manövreringssteg. Bilderna från de olika kamerorna på tomten kan aktiveras. Internettjänster Få veta redan på morgonen om paraplyet behöver vara med i utrustningen för dagen: Väder och nyhetstjänster i RSS-format 2.0 kan visas över gränssnittet. Energimodul Jämför förbrukningsvärden med föregående år enkelt och översiktligt för att snabbt se om gas-, vatten- eller strömförbrukning är som den ska. Förbrukningsdata Drifts- och förbrukningsdatan för ström, vatten, eldningsolja och gas sammanställs kontinuerligt. Det blir då möjligt att analysera, utföra jämförande beräkningar och hitta besparingsmöjligheter. Gira Interface förärades if gold award 2008 i kategorin "digital media" för screendesign, användarvänlighet och manövreringsförmåga. [Interface-Design: schmitz Visuelle Kommunikation, Wuppertal]

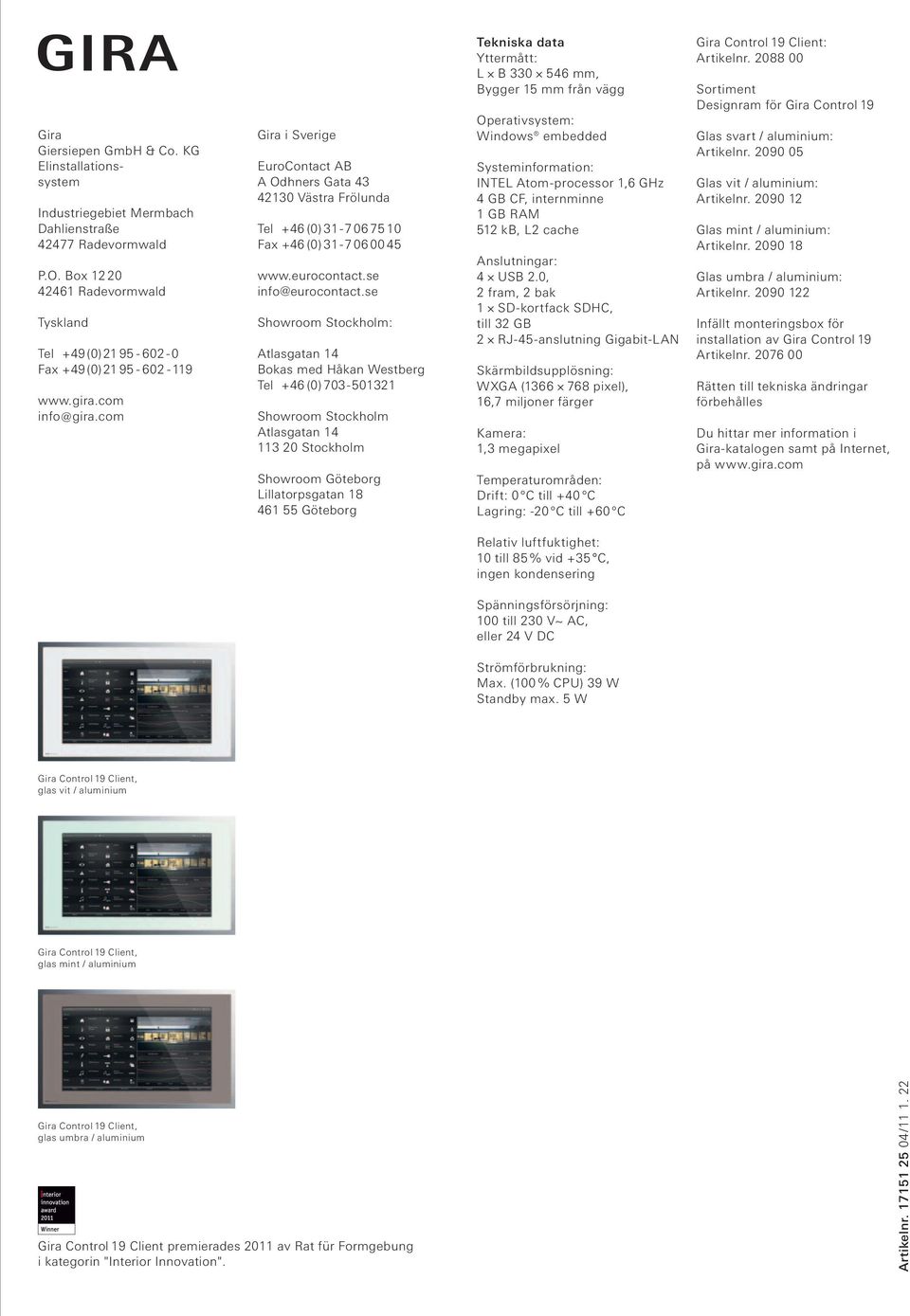

6 Gira Giersiepen GmbH & Co. KG Elinstallationssystem Industriegebiet Mermbach Dahlienstraße Radevormwald P.O. Box Radevormwald Tyskland Tel +49(0) Fax +49(0) Gira i Sverige EuroContact AB A Odhners Gata Västra Frölunda Tel +46 (0) Fax +46 (0) info@eurocontact.se Showroom Stockholm: Atlasgatan 14 Bokas med Håkan Westberg Tel +46 (0) Showroom Stockholm Atlasgatan Stockholm Showroom Göteborg Lillatorpsgatan Göteborg Tekniska data Yttermått: L B mm, Bygger 15 mm från vägg Operativsystem: Windows embedded Systeminformation: INTEL Atom-processor 1,6 GHz 4 GB CF, internminne 1 GB RAM 512 kb, L2 cache Anslutningar: 4 USB 2.0, 2 fram, 2 bak 1 SD-kortfack SDHC, till 32 GB 2 RJ-45-anslutning Gigabit-LAN Skärmbildsupplösning: WXGA ( pixel), 16,7 miljoner färger Kamera: 1,3 megapixel Temperaturområden: Drift: 0 ºC till +40 ºC Lagring: -20 ºC till +60 ºC Gira Control 19 Client: Artikelnr Sortiment Designram för Gira Control 19 Glas svart / aluminium: Artikelnr Glas vit / aluminium: Artikelnr Glas mint / aluminium: Artikelnr Glas umbra / aluminium: Artikelnr Infällt monteringsbox för installation av Gira Control 19 Artikelnr Rätten till tekniska ändringar förbehålles Du hittar mer information i Gira-katalogen samt på Internet, på Relativ luftfuktighet: 10 till 85 % vid +35 C, ingen kondensering Spänningsförsörjning: 100 till 230 V~ AC, eller 24 V DC Strömförbrukning: Max. (100 % CPU) 39 W Standby max. 5 W Gira Control 19 Client, glas vit / aluminium Gira Control 19 Client, glas mint / aluminium Gira Control 19 Client, glas umbra / aluminium Gira Control 19 Client premierades 2011 av Rat für Formgebung i kategorin "Interior Innovation". Artikelnr /
