Gira Control 9 Client Styr innovativ installationsteknik med ett finger

Transkript

1 Central kontroll- och styrenhet för åtkomst till Gira Home- Server 3 eller Facility Server. Kan även användas som svarsapparat över LAN i kombination med Gira TK-IP-gatewayen Styr innovativ installationsteknik med ett finger, glas svart /aluminium

2 är en PCbaserad kontroll- och styrenhet med förträfflig pekskärm. Med den här manöverapparaten för Gira Home-Server 3 eller Facility- Server kan hela installationstekniken, baserad på KNX-systemet, övervakas och styras och även uppkopplingen till Internet kan användas. I kombination med Gira porttelefon-ip-gatewayen blir den även till svarsapparat för porttelefonen. Gira Interface gör alla funktioner lätta att nå. kan fjärrstyras med Home Server 3/Facility- Server via en systemtjänst. kan då försättas i det energisparande standby-läget vid frånvaro och aktiveras vid återkomsten (WakeonLan). Dessutom kan skärmsläckaren styras, eller externa program där man t.ex. kan öppna och stänga en webbläsare. De övriga, mångsidiga möjligheterna kan läsas i dokumentationen. ken översiktligt och tydligt på pekskärmen som har en bilddiagonal på 22,9 cm [ 9"]. De mest varierande funktioner som ljus, jalusier, ventilation, värme och hushållsapparater styrs centralt därifrån. Extra funktioner är: spara och aktivera ljusscener, lyssna på musik, använda internetfunktioner och visa e-post, sammanställa diagram för förbrukare samt larmmeddelanden. En begriplig, intuitiv menystyrning tillåter snabb åtkomst av den önskade funktionen. Samtliga funktioner kan nås inom två nivåer. Detaljinformation och manöverelement öppnar sig i en pop-up-meny. Displayen kan avläsas bra från alla håll så den kan manövreras av så väl vuxna som barn. Pekskärmen sörjer för en haptiskt tilltalande, enkel manövrering. Genom integreringen av högtalare och mikrofon går det även att använda som svarsapparat för den audiovisuella kommunikationen. Funktionen kan integreras i Gira Interface med porttelefon-ip-gatewayen. Dessutom finns möjligheten att använda Gira Control 9 Clienten med porttelefon-ip-gatewayen som svarsapparat utan Funktionalitet Det tydligt utformade, flerfaldigt premierade Gira Interface presenterar hela installationsteknianslutning till Home Server 3. En färgkamera är integrerad för framtida användning. Montage monteras i en infälld dosa i väggen. Ramarna som erbjuds är av aluminium och glas i färgerna svart, vit, mint och umbra. Med en adapterram kan även installeras i existerande, infällda Gira Info Terminal-Touchdosor så att äldre system kan uppdateras till senaste teknisk standard. Om det inte finns någon nätverkskabel i den existerande, infällda dosan kan Control 9 Clienten anslutas till nätverket med ett WLAN-minne över USB-porten under designplattan. Spänningsförsörjningen sker över in integrerad, universell nätdel på V. Det behövs därför inte en extra nätdel i den infällda dosan eller i fördelaren. Anslutning till Gira Home- Server 3/Facility Server Gira Home Server 3 är huvuddatorn för huset. Den fungerar som gateway för hela KNX-installationen i en byggnad och är nödvändig för sammanbindningen av moderna byggnader och deras tekniska utrustning, internt och med världen utanför. Den gör det möjligt att manövrera KNXfunktionerna med hjälp av modernaste kommunikationsmedier. Gira Facility Servern erbjuder alla möjligheter som Gira Home Server 3 har och är utrustad med betydligt mer minneplats för användning på industriområdet. Den kan därför lagra betydligt större datamängder och återge komplexare, mera avancerade visualiseringar. Det är dessutom möjligt att sammanbinda flera Gira Facility Servrar och då även förbinda separata byggnader med varandra utan problem. Lokala och överordnade användningar kan då koordineras. Byggnadsstyrning med Gira Home Server 3/Facility Server Smart Sensor Touchsensor Värme Smartphone/ iphone Fjärrprogrammering Keyless In Portregister Svarsapparat Gira system KNXinstallation Internet externt iets Belysning Sensorer Mobiltelefon PC Telefon PC IP Jalusi KNX Gira Home Server 3 Gira Facility Server I P TV TV Gira Control 19 Client Gira Control 19 Client I S D N I P IP Larm WLAN Intranet intern Telefonstyrning IP-kamera PC / Mac PDA / ipod touch PC / Mac Revox multiroom system Gira OS Connect för Apple Mac Externa system

3 Gira Interface styr innovativ installationsteknik enkelt Alla apparater som kan användas till byggnadsstyrning över Gira Home Server 3 och Facility Server baserat på KNXsystemet presenterar sig genomgående i enhetligt strukturerad Interface-design. Samtliga funktioner kan nås inom två nivåer. En begriplig och intuitiv menystyrning garanterar snabb åtkomst. Individuella anpassningar till användarnas behov är möjliga vid färgsättningen och med inläggningen av individuella bakgrundsbilder. Även menypunkterna Favoriter och MyTouch kan ställas in individuellt. Med den nya Gira Interface appen kan hela installationstekniken manövreras mobilt på ett bekvämt sätt över iphone, ipod touch eller ipad, via GSM, UMTS eller WLAN, utifrån eller inom byggnaden. Huvudmeny Över huvudmenyn kan olika funktioner som kameror, nyhetstjänster i RSS-format, väder, e-post, temperaturdiagram och musikstyrning snabbt aktiveras. Statuslista Datum, tid och datan för en väderstation är inlagda i statuslistan och visas där., glas svart / aluminium [Design: Phoenix Design, Stuttgart; [Interface-design: schmitz Visuelle Kommunikation] Navigeringslista Listan syns hela tiden och navigeringsknapparnas ordning är permanent. Användaren kan alltid återgå till huvudmenyn eller hoppa till andra områden med ett manövreringssteg.

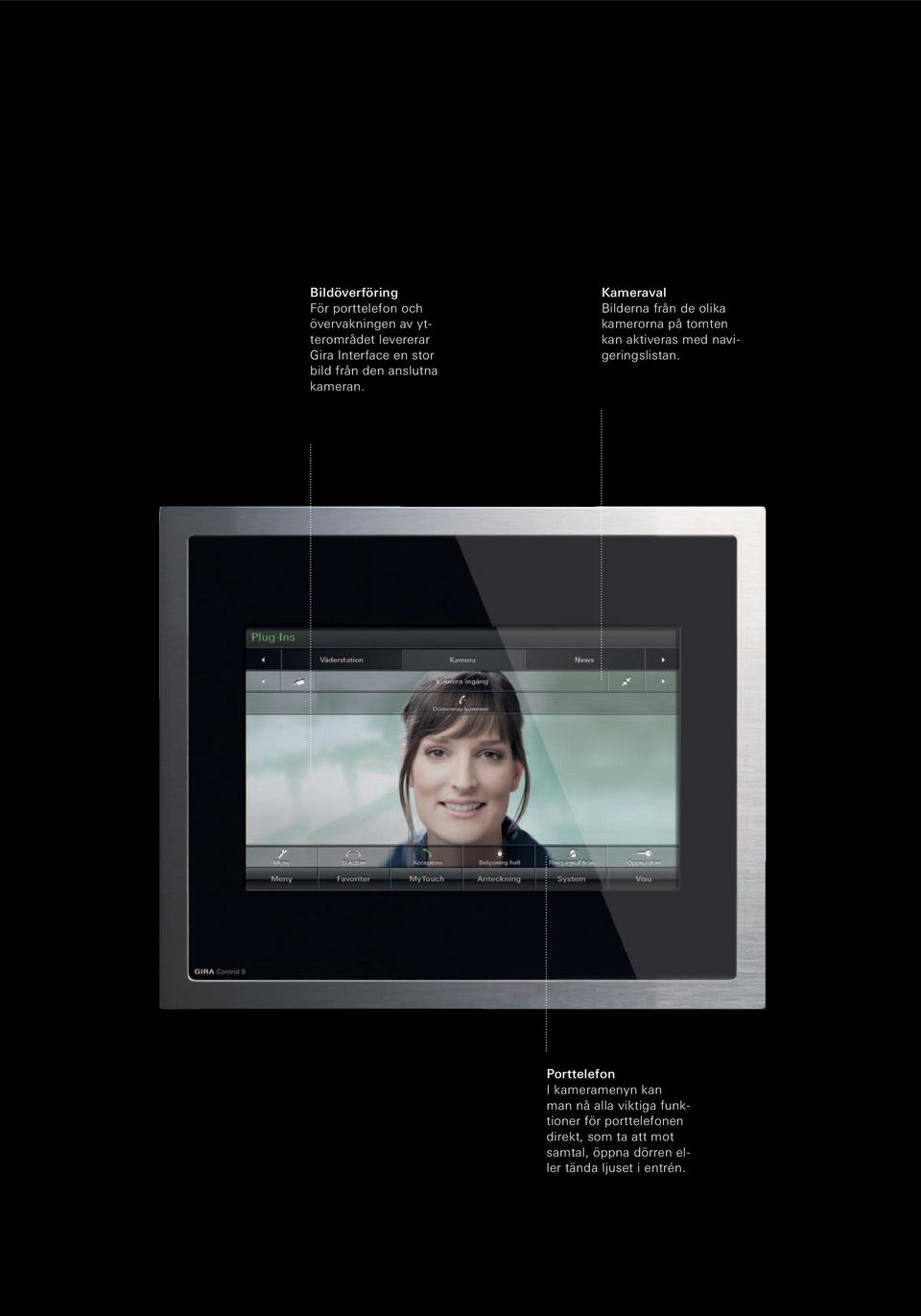

4 Bildöverföring För porttelefon och övervakningen av ytterområdet levererar Gira Interface en stor bild från den anslutna kameran. Kameraval Bilderna från de olika kamerorna på tomten kan aktiveras med navigeringslistan. I kameramenyn kan man nå alla viktiga funktioner för porttelefonen direkt, som ta att mot samtal, öppna dörren eller tända ljuset i entrén.

5 Gira Interface snabb åtkomst till många funktioner Funktionsindikering Apparaterna i ett rum samt deras respektive status syns direkt. Alla funktionerna kan manövreras direkt från den här indikeringen. Pop-up-meny Detaljinformation och manöverenheter öppnar sig inte på en annan nivå utan i en pop-up-meny över listbilden. Det garanterar en översiktlig manövrering. Favoriter Under menypunkten "Favoriter" finns en samling med de mest använda inställningarna. Här kan t.ex. ljusscener eller ofta använda funktioner sparas. E-post Kamera ingång Kamera Meny Internsamtal Acceptera Belysning Ringsignal från Öppna dörr Genom integrering av högtalare och mikrofoner kan även användas som svarsapparat för den audiovisuella kommunikation i kombination med Gira -IP-gateway. Musikstyrning Ha favoritsångerna till hands direkt när man kommer hem på kvällen, även detta erbjuder Gira Interface manövreringsfilosofin. En direkt styrning av mediaspelaren är integrerad. Kameror Se vem som uppehåller sig i trädgården eller på infarten med bara ett manövreringssteg. Bilderna från de olika kamerorna på tomten kan aktiveras. Internettjänster Få veta redan på morgonen om paraplyet behöver vara med i utrustningen för dagen: Väder och nyhetstjänster i RSS-format 2.0 kan visas över gränssnittet. Energimodul Jämför förbrukningsvärden med föregående år enkelt och översiktligt för att snabbt se om gas-, vatten- eller strömförbrukning är som den ska. Förbrukningsdata Drifts- och förbrukningsdatan för ström, vatten, eldningsolja och gas sammanställs kontinuerligt. Det blir då möjligt att analysera, utföra jämförande beräkningar och hitta besparingsmöjligheter. Gira Interface förärades if gold award 2008 i kategorin "digital media" för screendesign, användarvänlighet och manövreringsförmåga. [Interface-Design: schmitz Visuelle Kommunikation, Wuppertal]

6 Gira Giersiepen GmbH & Co. KG Elinstallationssystem Industriegebiet Mermbach Dahlienstraße Radevormwald P.O. Box Radevormwald Tyskland Tel +49(0) Fax +49(0) Gira i Sverige EuroContact AB A Odhners Gata Västra Frölunda Tel +46 (0) Fax +46 (0) info@eurocontact.se Showroom Stockholm: Atlasgatan 14 Bokas med Håkan Westberg Tel +46 (0) Showroom Stockholm Atlasgatan Stockholm Showroom Göteborg Lillatorpsgatan Göteborg Tekniska data Yttermått: L B mm, Bygger 16 mm från vägg, Bygger 28 mm från vägg som kompletteringsvariant med adapterram Operativsystem: Windows embedded Systeminformation: INTEL Atom-processor 1,1 GHz 2 GB SSD, internminne 1 GB RAM 512 kb, L2 cache Anslutningar: 2 USB 2.0 typ A (bak), 1 USB 2.0 typ A (fram), 1 USB typ mini AB (fram) 1 SD-kortfack SDHC, till 32 GB 1 RJ-45-anslutning 10/100MBit LAN Audio: 1 Line In, 1 Line Out (stereo) 1 Analog videoingång Videosignal: FBAS : Artikelnr Sortiment Designram för Gira Control 9 Glas svart / aluminium: Artikelnr Glas vit / aluminium: Artikelnr Glas mint / aluminium: Artikelnr Glas umbra / aluminium: Artikelnr Monteringsbox /infälld monteringsbox för installationen av Gira Control 9 Artikelnr Rätten till tekniska ändringar förbehålles Du hittar mer information i Gira-katalogen samt på Internet, på Skärmbildsupplösning: WVGA ( pixel), 16,7 miljoner färger Kamera: 1,3 megapixel Temperaturområden: Drift: 0 C till +35 C Lagring: -10 C till +70 C Relativ luftfuktighet: 15 till 85 % vid +40 C, ingen kondensering Glas vit / aluminium Spänningsförsörjning: Integrerad universell nätdel 110 till 230 V~ Strömförbrukning: Max. (100 % CPU) 20 W Standby 1 W Glas mint / aluminium Glas umbra / aluminium förärades if product design award Artikelnr /
