Tillverkningsteknik Materiallära Föreläsning 4 Hopfogning Materiallära Del 2 Plaster och andra material

Transkript

1 Tillverkningsteknik Materiallära Föreläsning 4 Hopfogning Materiallära Del 2 Plaster och andra material 1

2 KPP015 Niklas Friedler MdH/IDT Gummi eller plast

3 Termoplast / Härdplast 3

4 Plaster, tillsatser Plast består av: Polymer samt eventuella tillsatser Tillsatser Pigment - Färg Fyllnadsmedel - Utfyllnad Antistatmedel - Förhindra urladdning Armeringsmedel: glasfiber, kolfiber etc. - Förstärka plasten Stabilisatorer - Förhindra åldring Flamskyddsmedel - Förhindra brand Mm - Mm 4

5 Viktiga termoplaster 1 High density polyethylene (HDPE) Behållare, leksaker, husgeråd Containers, toys, housewares, industriemballage och gasledningar Low density polyethylene (LDPE) Pallar och jordbruksfilm, påsar, leksaker, beläggningar, behållare, rör Polyethylene terephthalate (PET) Flaskor, textilfibrer, film, matförpackningar Polypropylene (PP) Film, batteri behållare mikrougnsäkra behållare, lådor, bildelar, elektriska komponenter Polystyrene (PS & EPS) El apparater termisk isolationa koppar tallrikar och leksaker Polyvinyl chloride (PVC) Fönsterkarmar, rör, golv, tapeter, flaskor, plastfolie, leksaker, rännor, kabelisolering, kreditkort, medicinska produkter Polyamide (PA) Nylon Filmer för förpackning av livsmedel som olja, ost och boil in bag produkter, för högtemperatur och textil fibrer 5

6 Viktiga termoplaster 2 Polymethylmethacrylate (PMMA) Plexiglas Transparent all-weather sheet, electrical insulators, bathroom units, automotive parts Styrene copolymers (ABS/SAN) Pressade produkter Polyester (termoplastvariant) Syntetfibrer, kläder Polytetrafluorethylene (PTFE), Teflon Lagermaterial, i stekpannor, i kemisk industri Acetalplast Lager, kugghjul 6

7 Viktiga härdplaster Epoxiharts Lim, fordonskomponenter, sportutrustning, båtar. Phenolics (Eng) Lim, redskap, bildelar, elektriska komponenter PU (polyuretan) Ytskikt, kuddar, madrasser, bilsäten. Polyester Plastbåtar, bilkarosser, lim. 7

8 Miljöpåverkan v=tnujthb1lvm&feature=player_embedded 8

9 Material återvinning 9

10 Återvinning av material Papper Pappersfibern går att återvinna 5-7 gånger Den elenergi som sparas är störst vid tillverkningen av tidningspapper baserat på returfiber, besparingen är c:a 70% jämfört med färskfiberbaserad tillverkning. Alla insamlade pappersförpackningar levereras till kartongbruk som tillverkar material till nya förpackningar, t.ex. nya cornflakes- och vällingpaket eller kartong för gipsskivor Glas Varje år samlas det in ton glas i Sverige. 1 kg glaskross från insamlat glas blir 1 kg nytt glas. Inget spill där, inte! Aluminium Man sparar 95% av energin om man gör aluminium av återvunnet material jämfört med om man gör det av jungfruligt. Stål & plåt Man sparar 75% av energin om man gör stål från återvunnet material jämfört med om man gör det från malm. Ungefär 40% av allt stål som produceras i världen kommer från återvunnet järnskrot. Stål är världens mest återvunna material. Om varje svensk lämnar in alla sina kapsyler till återvinning räcker stålet till nya personbilar. Plast För varje kilo hårdplast som materialåtervinns sparar vi en liter olja. Av den plast som återvinns tillverkas alltifrån blomkrukor, kontorsstolar till diskborstar och bärkassar. Källa: Återvinningsindustrierna, 10

11 Trä Rent trä Planka, Bräda, Regel, Läkt vanliga benämningar Andra träprodukter Limträ Lamellträ träskiva som tillverkas av trälameller, oftast rektangulära stavar av trä. Plywood Spånskiva är skivor som skapas genom att sågspån blandas med lim och pressas till skivor. Träfiberskivor Masonit MDF Medium Density Fibreboard OSB Oriented Strand Board 11

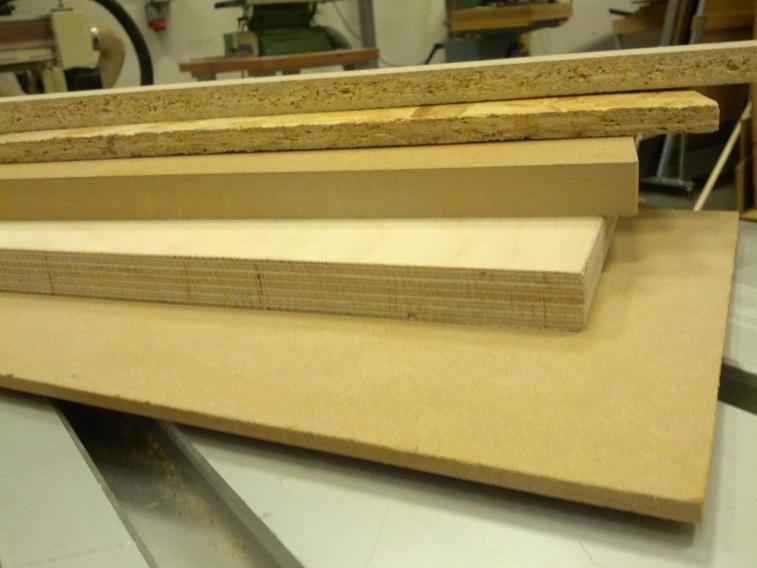

12 Spånskiva, OSB, MDF,Plywood, Masonit 12

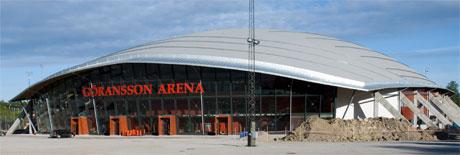

13 Träkonstruktioner Gardemoen 13

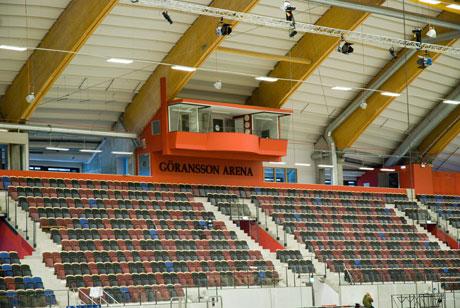

14 Träkonstruktioner 14

15 Kompositer Komposit Kännetecknas av material sammansatt av flera olika material Betong, armering Keramer Aluminiumoxid» Skärplattor Plast komposit Aramidfibrer Kolfiber Niklas Friedler MdH/IDT

16 Fogning Fogning innebär att man sätter samman två eller fler objekt med hjälp av en process. Svetsning Lödning Limning Nitning 16

17 Svetsning Svetsmetoder Belagda Elektroder MIG MAG TIG (Volfram elektrod) Lasersvetsning Plasma svetsning Pulverbågsvetsning Sömsvetsning Pressvetsning Stuksvetsning Gasstuksvetsning Brännsvetsning Elektroslaggsvetsning Friktionssvetsning Ultraljudsvetsning Kalltrycksvetsning Gassvetsning 17

18 Lödning Mjuklödning Lodets temp omkring 450 C. Hårdlödning Hårdlödning innebär att temperaturen ligger över den ungefärliga gränsen 450 C men under smälttemperaturen för de delar som ska sammanfogas. 18

19 Limning Limning skiljer sig från lödning, hårdlödning och svetsning främst genom att tillsatsmaterialet (lodet) är en plast i stället för en metall. Limmets övergång, från flytande till fast, form kan grovt indelas i tre sätt: Stelning genom: Torkning Lösningar av plast/elastomer Avkylning Termoplastsmältor Härdning Prepolymerer (polymerisation)» Blandning av en eller flera komponenter» Uppvärmning (värmehärdning)» Miljöförändring som: Fuktnärvaro, Ändrat ph-värde, Syrefrånvaro + metalljonkontakt, UV-eller blåljus 19

20 Nitning Stuknitning Stansnitning 20

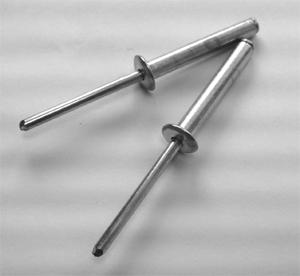

21 Nitning Blindnit (popnit) Blindnit / Popnit Blindnittång / Popnittång 21
