1 Premium och Smart säkerhetssystem för spisar Bruks- och monteringsanvisning Version 3.01

2

3 Svensk Innehåll 1. Inledning Varningar Beskrivning av säkerhetssystemet för spisar Montering och ibruktagning Användning av säkerhetssystemet för spisar Service och underhåll Anläggningens tekniska data Problemsituationer Bilagor Försäkran om överensstämmelse 3

4 Bruks- och monteringsanvisning 1. Inledning Gratulerar till anskaffningen av SAFERA Smart eller Premium säkerhetssystem för spis, som ökar säkerheten i ditt hem. I denna anvisning beskrivs användning, montering och underhåll av säkerhetssystemet. Till produkten bifogas även en separat bruksanvisning för spisfläkten. Läs noggrant igenom anvisningarna före monteringe inleds och spara dem under anläggningens brukstid. Säkerhetssystem för spisar är den enda säkerhetslösningen för spisar som är intelligent, har en strömtillförsel som kan förebygga farosituationer och släckning som släcker eldsvådor på spisen. Systemet försöker alltid minimera farosituationerna och kostnader orsakade av dessa genom att ingripa i situationen i ett så tidigt skede som möjligt. Tack vare det intelligenta multisensorsystemet kan anläggningen skilja farosituationer från normal matlagning och därför stör den inte normal matlagningen men reagerar snabbt på farosituationer. Systemet reagerar till exempel inte i onödan på ånga som uppstår vid matlagning, vilket en brandvarnare som monterats i köket gör. Däremot observerar systemet farosituationer som utvecklas snabbt, såsom fettbränder, som spisens timer inte hinner förhindra. Goda och säkra matlagningsstunder! 1.1. Tillverkarens kontaktuppgifter SAFERA säkerhetssystem för spisar är förverkligad i samarbete med tillverkare av spisfläktar. Säkerhetssystemet har planerats och tillverkats av SAFERA Oy som är en finländsk expert inom brandsäkerhetsteknik för hemmet. Säkerhetssystemet för spisar är en högklassig Nyckelflaggaprodukt. SAFERA Oy Thermex Scandinavia 4

5 Svensk 2. Varningar Läs denna anvisning i helhet innan produkten monteras och tas i bruk. Följ givna anvisningar noggrant för att undvika person- och produktskador. Fäst speciell vikt vid instruktioner som är markerade på följande sätt: VARNING! Följ varningsmarkerade anvisningar med särskild noggrannhet för att undvika person- och egendomsskador. OBS! Följ observeringsmarkerade anvisningar noggrant för att undvika egendomsskador. TIPS Instruktioner i användning av anläggningen Att observera i användning och underhåll av anläggningen Säkerhetssystemet för spisar får användas enbart i dess användningssyfte, se punkt 3. Beskrivning av säkerhetssystem för spisar. SAFERA ansvarar inte för skada som orsakas av felaktig användning eller montering. Säkerhetssystemets service får enbart utföras av en auktoriserad SAFERA- reparatör och enbart SAFERA-reservdelar i original kan användas. Kontakta tillverkarens produktsupport i ärenden som gäller service av spisfläkten. VARNING! Elinstallationer får enbart utföras av en auktoriserad elinstallatör i enlighet med gällande stadgar. VARNING! I Premium-modellen finns ett släckningssystem som sprutar släckningsmedel med tryck på spisområdet i fall av eldsvåda. Munstycket finns i nedre delen av Centralenheten (A, se beskrivning av anläggningen). För aldrig ansiktet under munstycket eller se in i munstycket rakt underifrån. VARNING! Säkerhetssystemet för spisar ersätter inte den lagstadgade brandvarnaren som bör finnas i lägenheten. Sköt om att lägenhetens brandsäkerhet är enligt alla föreskrifter. 5

6 Bruks- och monteringsanvisning 2.2. Säker användning av spisen samt spisbränder Säkerhetssystemet för spisar är planerad för att förebygga person- och egendomsskador som är förorsakade av spisbränder. Speciellt farliga spisbränder är fettbränder som inte nödvändigtvis kan släckas med en vanlig handbrandsläckare eller släckningsfilt utan övning. Ofta är inte bostadens innevånare på plats när eldsvådan bryter ut och då inleds inte släckningsarbetet tillräckligt snabbt för att undvika skador. Säkerhetssystemet för spisar förebygger uppkomsten av sådana farosituationer. SAFERA Premium är ett effektivt skydd också mot fettbränder. VARNING! Använd spisen alltid ansvarsfullt och säkert trots det tilläggsskydd som säkerhetssystemet för spisar erbjuder. 6

7 Svensk 3. Beskrivning av säkerhetssystemet för spisar Säkerhetssystem för spisar är en elegant lösning för att förbättra spisens säkerhet Produktens användningssyfte Säkerhetssystem för spisar är planerad för att förbättra säkerheten hos de vanligaste spisarna som används i hushåll och den är ett mycket effektivt skydd mot spisbränder. Iaktta alltid särskild omsorgsfullhet vid användning av spisen och följ tillverkarnas anvisningar gällande en säker användning både för spisens och för spisfläktens del. Rengöring av spisfläktens fettfilter enligt tillverkarens anvisningar förbättrar spisens användarsäkerhet ytterligare. Säkerställ också att barn inte leker i närheten av spisen. Observera att anläggningen är planerad att förebygga spisbränder och för primärsläckning. Om en brand inträffar bör man vidta nödvändiga fortsatta åtgärder för att undvika ytterligare skador. Ring nödnumret vid behov vid en spisbrand, beskriv situationen lugnt och agera enligt givna instruktioner. VARNING! Flambering är inte tillåten under spisfläkten Kompabilitet Säkerhetssystemet för spisar är kompatibel med så gott som alla vanligaste elspisar och spishällar som är avsedda för hushåll: traditionella gjutjärnsspisar och spishällar keramiska spisar och spishällar Induktionsspisar och spishällar Säkerhetsspisar och spishällar med timer, restvärmeindikering, barnlås eller ett eget system för frånkoppling av el. Premium-modellen passar spisar som är högst 60 cm breda. Smartmodellen passar även spisar som är 90 cm breda. Säkerhetssystemet för spisar är också kompatibel med sådana spisar, vars egna säkerhetsegenskaper kräver kontinuerlig strömtillförsel för att fungera (bl.a. spisens timer och restvärmeindikering). Systemet frånkopplar elektriciteten till spisen enbart i farosituationer och i normal användning fungerar spisens säkerhetsegenskaper normalt. 7

8 Bruks- och monteringsanvisning VARNING! Säkerhetssystemet för spisar är enbart avsedd för hushåll. Anläggningen får inte användas i yrkeskök eller med kokare och spishällar som är avsedda för yrkesbruk. VARNING! När systemet har frånkopplat elektriciteten till spisen, får inte spisens egna säkerhetsegenskaper ström. Då fungerar inte till exempel indikeringslamporna för heta plattor. TIPS En eventuell klocka bör inställas på nytt efter att elektriciteten till spisen har frånkopplats (se spisens bruksanvisning) Beskrivning av anläggningen Säkerhetssystem för spisar finns att fås till många olika spiskåpor och spisfläktar. Säkerhetssystemet består av centralenheten (A) som är monterad i spisfläktens nedre del, där manöverpanelen (B) finns och strömtillförselenheten (C) som installeras till spisens elmatning. I Premium-modellen finns därtill släckningsenheten (D), som har monteras inuti spisfläkten eller i närheten av frånluftskanalen. Mellan centralenheten (A) och strömtillförselenheten (C) finns en trådlös SAFERA Wirelessförbindelse som är planerad för tillämpningar där säkerheten är av avgörande betydelse. Den trådlösa förbindelsen underlättar monteringen då inga kablar behövs mellan anläggningarna. 8

9 Svensk Figur 1. SAFERA Säkerhetssystem för spisar. (A) centralenhet: manöverpanel (B), sensorer och munstycke (munstycke enbart i Premiummodellen). (B) manöverpanel: funktionsknappar och indikeringslampor som anger anläggningens status. (C) strömtillförselenheten kontrollerar spisens elmatning i farosituationer. (D) släckningsenheten ingår enbart i Premium-modellen. Släckningsenheten som är integrerad i spisfläkten har en släckningsmedelsbehållare och kan användas en gång. (E) strömkälla till centralenheten (A). 9

10 Bruks- och monteringsanvisning Manöverpanel I följande figur beskrivs manöverpanel samt indikeringslampornas och tryckknapparnas funktioner. (1) Knapp för barnlås (2) OK-knapp (3) Indikeringslampa för barnlås (4) Indikeringslampa för aktivitet (5) Indikeringslampa för farosituation med spisen (6) Indikeringslampa för släckningslarm (7) Indikeringslampa för läckagelarm (8) Knapp för justeringsläge (9) Indikeringslampa för servicebehov Figur 2. Manöverpanel Förpackningens innehåll Förpackningen innehåller en spisfläkt, monterings- och bruksanvisning samt SAFERAsäkerhetssystemet. Förpackningen bör innehålla: Spiskåpa eller -fläkt Centralenhet (A) Strömtillförselsenhet (C) Släckningsenhet (D) (enbart i Premium-modellen) Strömkälla (E) Bruks- och monteringsanvisning, snabbguide för användning och montering Släckningsvätskans skyddsinformationsblad (enbart i Premiummodellen) 10

11 Svensk 3.4. Försäkran om överensstämmelse SAFERA försäkrar genom CE-märkningen att säkerhetssystemet för spisar uppfyller kraven och standarderna som ställs enligt EU-direktiven (se tabell 1). Försäkran om överensstämmelse finns i detalj i bilagan. Tabell 1. Sammanfattning av överensstämmelse. Ref. nr. Rubrik 2006/95/EG Lågspänningsdirektivet (LVD) Direktiv om tillnärmning av medlemsstaternas lagstiftning om elektromagnetisk 2004/108/EG kompatibilitet och om upphävande av direktiv 89/336/EEG (EMC) 75/324/EEG Direktiv om tillnärmning av medlemsstaternas lagar och andra författningar beträffande aerosolbehållare. 2008/47/EG Direktiv om anpassning till följd av tekniska framsteg av rådets direktiv 75/324/ EEG om tillnärmning av medlemsstaternas lagar och andra författningar beträffande aerosolbehållare 2002/95/EG Direktiv om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter (RoHS) 2002/96/EG Direktiv om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE) 11

12 Bruks- och monteringsanvisning 4. Montering och ibruktagning Följ följande skeden i monteringen: 1. Förberedelse 2. Montering av anläggningen 3. Justering av larmgräns för att passa köksomgivningen 4. Kontroll av anläggningens funktion 5. Ifyllnad av kontrollista för monteringen (i snabbguide för montering) 4.1. Förberedelse Kontrollera förpackningens innehåll och att produkterna är i klanderfritt skick Gör en okulärbedömning av förpackningens innehåll och anläggningens skick (se 3.3 Förpackningens innehåll). Om du observerar brister i innehållet eller anläggningens skick, såsom skrapor eller sprickor, ber vi dig kontakta återförsäljaren eller SAFERA:s produktsupport. VARNING! Produkten får monteras enbart om den är i oklanderligt skick. OBS! Om anläggningen förvaras i ett kallt utrymme bör den låta värmas till rumstemperatur innan den kopplas till elnätet Frånkoppla spisens elmatning under monteringen Spisens elmatning bör frånkopplas från gruppcentralen innan anläggningen monteras. VARNING! Spisens och strömtillförselenhetens (C) elkopplingar får enbart utföras av en professionell elinstallatör Montering av anläggningen Montera spisfläkten enligt tillverkarens anvisningar men följ monteringsmåtten för säkerhetssystemet för spisar då dessa kan avvika från spisfläktens anvisningar (se figur 4). Säkerställ att spisen är kompatibel med säkerhetssystemet (se punkt 3.1 Produktens användningssyfte). Säkerställ att det finns ett ledigt eluttag för centralenhetens strömkälla och att ingen del av spisfläkten hindrar monteringen av strömkällan till eluttaget. 12

13 Svensk På bredden Centralenheten i mitten av spishällen mm Spisens bredd max Premium 60 cm Smart 90 cm Spis Höjd På djupet Premium max 60 cm mm Centralenheten i mitten Smart max 60 cm mm av spishällen mm Smart cm mm Observera djupet speciellt vid monteringar i köksö Figur 3. Säkerhetsspisfläktens monteringsmått 13

14 Bruks- och monteringsanvisning Kopplingsscheman Kopplingsschema för strömtillförselenheten (C) och alternativa kopplingssätt. IN OUT PE Gul-grön PE N Blå N L Brun 230V max 16A 400V max 10A L Svart L Grått 230V max 16A 400V max 10A 230V max 16A 400V max 10A Spis/ugn 3-fas koppling PE PE Gul-grön PE Gul-grön eller N N Blå N Blå L L Brun L Brun L L Svart L Svart L L Grått L Grått 1-fas koppling OBS! max 230V/16A PE PE Gul-grön PE Gul-grön N N Blå N Blå L L Brun L Brun L Svart L Svart L Grått L Grått 14

15 Svensk Anläggningarnas kopplingsordning Säkerhetssystemet skapar automatiskt en trådlös förbindelse mellan centralenheten (A) och strömtillförselenheten (C) vid monteringen när anläggningarna kopplas till elnätet i följande ordningsföljd: 1. Säkerställ att spisens elmatning är spänningsfri genom att lossa spisens alla säkringar. Säkerställ också att spisen inte är tillkopplad, dvs. alla brytare är i nolläge. 2. montera strömtillförselenheten (C) i enlighet med kopplingsschemat för spisens elmatning. 3. koppla strömkällan (E) till centralenheten (A), varpå centralenheten börjar söka förbindelsen till strömtillförselenheten (C). 4. koppla spänningen till spisens elmatning, varpå strömtillförselenheten (C) skapar förbindelse till centralenheten (A). När förbindelsen har skapats avger anläggningen en ljudsignal och centralenhetens (A) alla indikeringslampor blinkar en gång. 5. Indikeringslampan för aktivitet (4) börjar blinka snabbt. Vänta i 20 sekunder tills anläggningen avger en lång oavbruten ljudsignal. 6. Har spisen en ugn? o Ja: Koppla på ugnen: Tryck på knappen för barnlås (1). Då ljudsignalen tystnar kopplar du från ugnen. o nej: Koppla den största plattan på maximal effekt. Trycka på OK-knappen (2). Då ljudsignalen tystnar kopplar du från plattan. VARNING! Säkerställ att spisens elmatning är frånkopplad från gruppcentralen innan installering av strömtillförselenheten (C). VARNING! I strömtillförselenhetens (C) utlopp finns spänning då ingången är kopplad till elnätet. VARNING! Montera strömtillförselenheten (C) bakom spisen eller i ett skåp intill så att den inte utsätts för fukt. Säkerställ att alla kablar rörs fritt och att de inte är i kläm till exempel bakom spisfläkten eller spisen. OBS! Säkerställ före montering att spisens alla brytare är i nolläge så att anläggningens automatiska kalibrering fungerar korrekt vid ibruktagning. OBS! Centralenheten (A) kopplas med egen strömkälla (E) till eluttaget som en s.k. fast koppling (långsiktigt bruk) Säkerställ att uttaget uppfyller ställda krav. 15

16 Bruks- och monteringsanvisning TIPS Om du kopplar en induktionshäll utan ugn, bör du placera ett kärl i metall på spisen så att du kan koppla på plattan i enlighet med kopplingsordningen Justering av larmgräns för att passa köksomgivningen Justera larmgränsen i samband med monteringen för att passa din köksomgivning. Se anvisningarna i punkt 5.4 justering av larmgräns. VARNING! Justera inte larmgränsens värde till högre än 9 i samband med monteringen. Om köksomgivningen kräver en högre larmgräns är det tryggare att justera nivån först när spisen är i användning om fellarmen upprepas. På så sätt reagerar anläggningen på en farosituation i ett så tidigt skede som möjligt 4.4. Kontroll av anläggningens funktion När spisen är i normalt och funktionsdugligt skick blinkar indikeringslampan för aktivitet (4) med fem sekunders intervall. Kontrollera anläggningens funktion efter montering genom att koppla på barnlåset och en av spisens plattor på lägsta funktion. Anläggningen bör larma och frånkoppla spisens elektricitet efter fem sekunder. Stäng av spisen och återkoppla elektriciteten genom att trycka på knappen för barnlås (1). Upprepa testet på alla plattor. Tillkoppla därefter barnlåset och kontrollera att ugnen också orsakar barnlåslarm. TIPS Om ingen platta orsakar larm, bör du kontrollera att förbindelsen har skapats rätt. Skapa förbindelsen enligt anvisningen i punkt 4.5. OBS! Om indikeringslampan för servicebehov (9) lyser oavbrutet, förekommer en funktionsstörning i anläggningen. Se punkt Problemsituationer. OBS! Anläggningen bör monteras och kontrolleras enligt anvisningarna. SAFERA ansvarar inte för skador eller kostnader som orsakas av felaktig montering Utbyte av spis Om du byter ut spisen bör du kalibrera strömtillförselenheten (C) på nytt genom att trycka på knappen för justeringsläge (8) i sex sekunder och därefter frånkoppla elmatningen till spisen i tio sekunder. Utför igen punkt från punkt 4. till 6. 16

17 Svensk 4.6. Montering av läckagevakt SAFERA:s Läckagevakt finns att fås som tilläggsutrustning till både Smart och Premium säkerhetssystem för spisar. Om säkerhetssystemets strömtillförselenhet (C) är försedd med Läckagevakt finns det även att fås extra läckagesensorer, skarvsladdar till läckagesensorn och förgreningar till läckagesensorledningen. Läckagesensorerna monteras på platser där det är sannolikt att läckage uppstår. Vi rekommenderar montering i droppskyddsbrickan till diskmaskinen och nertill i skåpet under diskhon. Till en strömtillförselenhet kan man koppla högst fyra läckagesensorer. Eventuella extra sensorer säljs separat. 17

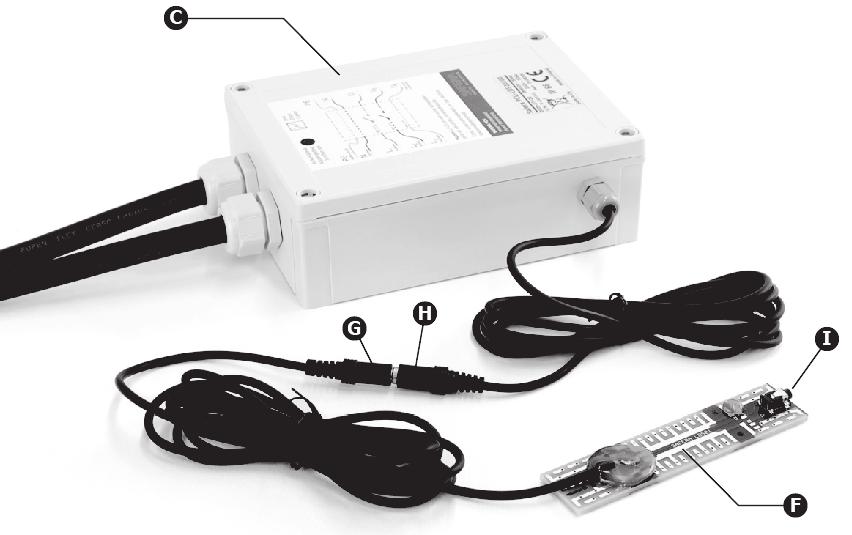

18 Bruks- och monteringsanvisning 1. Fäst läckagesensorerna (F) på sina platser med fästkuddar som medföljer sensorerna. 2. koppla den första läckagesensorns koppling (G) till strömtillförselenhetens koppling (H). 3. om du kopplar extra sensorer, kopplas den extra läckagesensorns koppling (G) till den föregående sensorns koppling (I). 4. testa den sista sensorns (F) funktion genom att placera en fuktig pappersservett mot sensorn i cirka 15 sekunder. Då läckagevakten observerar fukt avger den en ljudsignal och både indikeringslampan för aktivitet (4) och indikeringslampan för larm (5) blinkar med fem sekunders intervall. 5. kvittera läckagelarmet genom att trycka på OK-knappen (2). Anläggningen övergår för en timme i ett läge där den inte avger ett nytt läckagelarm så att sensorn hinner torkas. 6. torka den testade sensorn. 18

19 Svensk 5. Användning av säkerhetssystemet för spisar Säkerhetssystemet för spisar har automatiska säkerhetsfunktioner, vilket innebär att anläggningen alltid ger ett maximalt skydd mot spisbränder oavsett användarens agerande. Anläggningen är i beredskap även då spisen eller spisfläkten inte är påslagen. Anläggningen iakttar temperaturförändringar i området kring spisen. När den observerar en farosituation larmar den med en ljudsignal och frånkopplar strömmen till spisen. Om faran vidareutvecklas och en eldsvåda antänds, släcker systemet branden snabbt genast efter att den antänts för att minimera skadorna (släckningsfunktionen enbart i Premiummodellen). Därtill har säkerhetssystemet för spisar även ett barnlås som är speciellt avsedd för barnfamiljer och hushåll med husdjur, där den effektivt förebygger farosituationer genom att förhindra barn och husdjur från att använda spisen oavsiktligt Att inleda och avsluta matlagningen Om barnlåset är aktiverat kan spisen inte användas från dess egna knappar. Indikeringslampan för barnlås (3) lyser. Frånkoppla barnlåset före användning av spisen genom att trycka på knappen för barnlås (1) en gång, varpå indikeringslampan för barnlås (3) slocknar. Efter matlagningen kan du tillkoppla barnlåset genom att trycka på knappen för barnlås (1) en gång Automatiskt barnlås Barnlåset har även en automatfunktion. Om det automatiska barnlåset är aktiverat, tillkopplas barnlåset automatiskt cirka 10 minuter efter att spisen använts eller 60 minuter efter att ungen använts. Det automatiska barnlåset är som förvalt ur funktion. Du kan aktivera det automatiska barnlåset genom att hålla knappen för barnlås (1) nedtryckt i sex sekunder tills du hör två höga ljudsignaler. Du kan inaktivera det automatiska barnlåset genom att hålla knappen för barnlås (1) nedtryckt i sex sekunder tills du hör en lång låg ljudsignal. 19

20 Bruks- och monteringsanvisning 5.2. När barnlåset har förhindrat användning av spisen När indikeringslampan för barnlås (3) blinkar, har någon försökt använda spisen medan barnlåset varit aktiverat, varefter elektriciteten till spisen har frånkopplats. Du kan åter tillkoppla elektriciteten genom att trycka på knappen för barnlås (1) en gång, varpå indikeringslampan för barnlås (3) slocknar. VARNING! Om barnlåset har avbrutit elmatningen till spisen, fungerar inte eventuella indikeringslampor som varnar för heta plattor. Spisens plattor kan vara heta efter att strömmen frånkopplats. OBS! Om spisen är på när du aktiverar barnlåset kommer anläggningen att informera om detta och frånkoppla elektriciteten till spisen efter fem sekunder. Vänd först spisens alla brytare i nolläge. TIPS Säkerhetssystemet för spisar passar också sådana spisar, vars säkerhetsegenskaper kräver kontinuerlig strömtillförsel (bl.a. spisens timer och restvärmeindikering). Spisens egna säkerhetsegenskaper får driftsspänning som normalt även om barnlåset är aktiverat. Elektriciteten till spisen frånkopplas enbart i farosituationer Agerande i farosituation Systemet informerar om olika farosituationer enligt följande: Farligt het spisomgivning: indikeringslampan för farosituation med spisen (5) lyser. Eldsvåda eller en mycket het spisomgivning: indikeringslampan för släckningslarm (6) lyser. Vattenläckage observerats: Indikeringslampan för läckagelarm (7) lyser. 20

21 Svensk Farligt het spisomgivning Säkerhetssystemet för spisar skiljer farosituationer från normal matlagning. Då indikeringslampan för farosituation med spisen (5) lyser, avger systemet ett larm om farligt het spisomgivning, larmar genom ljudsignal och frånkopplar spisens elektricitet efter 15 sekunder. Säkerhetssystemet för spisar har även en timer som larmar om spisen glöms på för över tre timmar utan användarens åtgärder och om spisen har varit på fem timmar i sträck. Larmet kan kvitteras genom att trycka på OK-knappen (2), varpå matlagningen kan fortsätta. OBS! Säkerhetssystemet för spisar försöker undvika obefogade larm, så vissa matlagningssituationer kan höja temperaturen högt utan larm. Säkerhetssystemet larmar först då situationer börjar bli farlig för omgivningen. OBS! Säkerhetssystemet för spisar sköter alltid farosituationerna automatiskt utan åtgärder från användaren och därför är larmet inställd på en lägre ljudnivå än brandvarnare för att förbättra användarvänligheten. Agera på följande sätt då du hör larmet: 1. Utred larmets orsakare lugnt. Ett typiskt larm kan bero på en tom platta som lämnats på, upphettning av fel platta eller en kastrull som kokats torr. 2. om ingen fara förestår och du kan hantera situationen själv, kan du kvittera larmet och förhindra frånkoppling av strömmen genom att trycka på OKknappen (2). Därefter kan du fortsätta matlagningen normalt. Efter kvitteringen övergår systemet i ett läge för 45 minuter, där samma situation inte orsakar larm i onödan. 3. om du inte kvitterar larmet inom 15 sekunder, frånkopplar systemet elektriciteten till spisen för att hindra vidare farosituationer. Anläggningen informerar om att elektriciteten frånkopplats med en kort upprepad ljudsignal och en blinkande indikeringslampa för farosituation med spisen (5). 4. kvittera elavbrottet för fortsatt matlagning genom att trycka på OKknappen (2) och återkoppla elektriciteten till spisen genom att trycka på knappen för barnlås (1). Om du har en traditionell spis med mekaniska brytare bör du först vända spisens alla brytare i nolläge. 5. Säkerställ att farosituationen inte kan upprepas. 21

22 Bruks- och monteringsanvisning VARNING Då säkerhetssystemet för spisar har frånkopplat elektriciteten till spisen, fungerar inte indikeringslampan som varnar för heta plattor. Spisens plattor kan vara heta efter att strömmen frånkopplats. OBS! Håll dig lugn i fall av larm. Larmet frånkopplar elektriciteten till spisen, varpå nya farosituationer kan förebyggas effektivt. I flesta fall kan du fortsätta matlagningen normalt efter att ha kvitterat larmet. TIPS Om de obefogade larmen upprepas, bör du justera larmgränsens känslighet för att passa ditt kök enligt punkt 5.4 Justering av larmgräns Eldsvåda eller en mycket het spisomgivning (enbart premium-modellen) Säkerhetssystemet för spisar observerar snabbt en eldsvåda som antänds på spisen. Då indikeringslampan för släckningslarm (6) lyser, larmar systemet först med en snabb upprepad larmsignal och frånkopplar omedelbart elektriciteten till spisen för att stoppa värmeproduktionen. Om farosituationen fortgår utan att larmet kvitteras, släcker systemet spisbranden 15 sekunder efter larmet (enbart Premium-modellen). VARNING! Släckningsområdets storlek är cirka 60 x 60 cm då anläggningen är monterad på 65 centimeters höjd, vid lägre montage är släckningsområdet mindre. OBS! Säkerhetssystemet för spisar släcker enbart eldsvådor på spisen, inte eldsvådor i ugnen eller på övrigt håll i köket. OBS! Säkerhetssystemet för spisar klarar nödvändigtvis inte av att släcka mycket svåra bränder och därför bör man följa myndigheternas anvisningar då en spisbrand inträffar. VARNING! Förvara inte elapparater i spisens omedelbara närhet. Vid en släckning kan släckningsmedlet orsaka funktionsstörningar i dessa eller risk för elstötar. 22

23 Svensk Om säkerhetssystemet för spisar har släckt en eldsvåda, bör du agera på följande sätt: 1. Bedöm situationen lugnt. Ring det allmänna nödnumret och berätta ditt namn, din adress och vad som har skett. 2. Innan du rör vid det våta spisområdet bör du frånkoppla elmatningen till spisen från gruppcentralen eller säkringsskåpet för att säkerställa att det inte finns risk för elstötar. 3. kvittera släckningen genom att trycka på OK-knappen (2) en gång. 4. Sköt om ventilationen för att få ut eventuella rökgaser ur lägenheten. 5. Innan du börjar rengöra spisområdet efter släckningen bör du säkerställa att inga heta föremål såsom kastruller eller vätskor finns kvar på spisen och att plattorna har svalnat. Vänta åtminstone två timmar efter släckningen innan du börjar städningen. 6. rengör släckningsmedlet från spisen med en fuktig duk eller med hushållspapper. Använd städhandskar då du hanterar släckningsvätskan. Var försiktig så att inte släckningsvätskan får kontakt med ögon eller slemhinnor. Om så skulle ske, följ anvisningarna i Säkerhetsföreskrifterna. 7. torka området kring spisen omsorgsfullt, speciellt bakom och under spisen. 8. kontakta SAFERA:s produktsupport för utbyte av släckningsenheten (D) efter släckningen. Systemet meddelar om utförd släckning genom en blinkande indikeringslampa för servicebehov (9) tills service har utförts. Sköt om nödvändiga serviceåtgärder efter släckningen (se punkt Service och underhåll). VARNING! Om en eldsvåda håller på eller har hunnit antändas och du misstänker att du inte får den släckt själv, kan du låta säkerhetssystemet för spisen släcka elden. Observera att systemet är avsett för primärsläckning och kontakta därför vid behov det allmänna nödnumret i fall av brand och säkerställ att eldsvådan har slocknat. Säkerställ att farosituationen inte kan upprepas och sköt om att vädra ut rökgaserna. VARNING! Innan du rör vid det våta spisområdet bör du frånkoppla spisens elmatningen från gruppcentralen eller säkringsskåpet för att förhindra elstötar. VARNING! Spisen, föremål på spisen och släckningsvätskan kan vara heta efter släckningen. Vänta åtminstone två timmar innan du börjar städningen. OBS! Om det är fråga om en liten låga, som snabbt slocknar av sig självt, kommer inte anläggningen att släcka den för att undvika onödiga släckningar. 23

24 Bruks- och monteringsanvisning Vattenläckage observerats (tilläggsutrustning) Läckagevakten är planerad att observera typiska vattenläckagen som sker i köket, såsom skador orsakade av diskhons vattenlås, diskmaskinen, samt kyl och frys. Läckagevaktens läckagesensorer observerar både vatten som droppar på den och vatten som rinner längs med golvet, varefter indikeringslampan för läckagelarm (7) tänds och systemet larmar med en lugn ljudsignal. Om systemet observerar ett vattenläckage, bör du agera på följande sätt: 1. kvittera larmet genom att trycka på OK-knappen (2). 2. Utred orsaken till larmet. 3. Innan du vidtar vidare åtgärder, bör du frånkoppla elmatningen till spisen från gruppcentralen eller säkringsskåpet för att säkerställa att det inte finns risk för elstötar. 4. torka den våta sensorn (F). Om inte sensorn torkas kommer anläggningen att larma på nytt en timme efter att larmet kvitterats. 24

25 Svensk 5.4. Justering av larmgräns Säkerhetssystemet för spisen identifierar situationer som avviker från spisens normala funktion utgående från temperaturväxlingar. För att säkerställa en tillförlitlig funktion bör säkerhetssystemets larmgräns anpassas enligt köksmiljön. En korrekt larmgräns säkerställer att anläggningen reagerar på farosituationer utan att orsaka fellarm i samband med matlagning. Om köket är öppet och eller spisfläktens monteringshöjd hög, höjs temperaturen långsammare och således bör larmgränsen vara lägre. Som förhandsinställt är spisen planerad för en monteringshöjd på 65 cm då spisen är i mitten av bänken intill väggen. Tabell 2. Riktgivande värden för justering av larmgränsen enligt köksomgivningen. Köksomgivningen Monteringshöjd cm Larmgräns Spisen i mitten av bänken intill väggen Spisen i hörnet intill två väggar Spisen är monterad i en köksö eller i ett annat öppet utrymme Spisen i mitten av bänken intill väggen: Spisen monterad intill två väggar: 25

26 Bruks- och monteringsanvisning Spisen är monterad i en köksö eller i ett annat öppet utrymme: Figur 4. Köksmiljöer enligt Tabell 2. Indikeringslamporna för larm (5, 6 och 7) anger larmgränsens värde enligt tabellen intill. Den förhandsinställda larmgränsen är 6. Tabell 3. Presentation av larmgräns Indikeringslampa för larmgräns Larmgränsens värde Värdet mellan 1 och 3 Värdet mellan 4 och 6 (förhandsinställt 6) Värdet mellan 7 och 9 Värdet mellan 10 och 12 Om anläggningen larmar upprepade gånger i en situation där ingen fara förestår, eller om anläggningen inte reagerar på en tydlig farosituation kan du justera anläggningens larmgräns så att den avviker från riktvärdena. Justera larmgränsen enligt följande: 1. Gå till inställningsläget för larmgränsen genom att trycka på knappen för justeringsläge (8) en gång, varpå indikeringslampan för aktivitet (4) tänds. 2. Ställ in larmgränsen genom att trycka på knappen för barnlås (1) (sänker larmgränsen) eller på OK-knappen (2) (höjer larmgränsen). Genom att sänka larmgränsen reagerar systemet snabbare på farosituationer. Genom att lyfta larmgränsen minskar antalet fellarm. 26

27 Svensk Du kan ställa in till exempel larmgränsvärdet 8 genom att trycka två gånger på OK-knappen (2) från det förhandsinställda värdet 6. o När du nått larmgränsens gränsvärde, avger anläggningen en låg ljudsignal. 3. Godkänn den nya larmgränsen genom att trycka en gång på knappen för justeringsläge (8), varpå anläggningen återgår till normalläge. VARNING! Justera larmgränsen endast ett steg i taget. En för hög gräns kan leda till att anläggningen inte identifierar farosituationen i tid. 27

28 Bruks- och monteringsanvisning 6. Service och underhåll Säkerhetssystem för spisar kräver endast lite service och är planerad att tåla användningsförhållandena som råder i spisens omgivning. Följ följande anvisningar för underhåll för att säkerställa att anläggningen fungerar tillförlitligt i en lång tid framöver Rengöring av yttre ytor en gång per månad Torka anläggningens yttre ytor med en duk fuktad med vatten eller ett milt tvättmedel såsom diskmedel. Undvik att trycka på anläggningens brytare och sensorer. OBS! Gnugga inte centralenheten (A) eller manöverpanelen (B) med ett repande eller ett grovt material Anläggningens funktionsduglighet När spisen är i normalt och funktionsdugligt skick blinkar indikeringslampan för aktivitet (4) med fem sekunders intervall. OBS! Om indikeringslampan för servicebehov (5) lyser, förekommer en funktionsstörning i anläggningen. Se punkt Problemsituationer Serviceåtgärder efter släckningen Efter släckningen bör säkerhetssystemets släckningsteknik genomgå service. Se punkt Eldsvåda eller en mycket het spisomgivning och kontakta din återförsäljare eller SAFERA:s produktsupport års serviceintervall (enbart Premium-modellen) Säkerhetssystemets släckningsenhet (D) har en serviceintervall på 10 år, varefter släckningsenheten bör bytas ut mot en ny. Mot slutet av den 10 åriga serviceintervallen bör du kontakta din återförsäljare eller SAFERA: s produktsupport. Tidpunkten för servicen finns antecknad släckningsenhetens hölje och på spisfläktens undre del intill centralenheten Garanti Anläggningen beviljas garanti enligt SAFERA:s allmänna garantivillkor. 28

29 Svensk 7. Anläggningens tekniska data 7.1. Centralenhet Elmatning Effektförbrukning Mått Trådlös förbindelse V ~ 1 N, Hz, strömkällans utspänning 6 V 4 W 170 x 50 x 50 mm Wireless 2,4 GHz Räckvidd m beroende på husets konstruktioner 7.2. Strömtillförselsenhet Kompabilitet Elmatning Effektförbrukning Mått De vanligaste elspisarna och spishällarna avsedda för hushåll: 230V 3 x 16A eller 400V 3 x 10A V ~ 1 N, Hz 2 W 180 x 130 x 60 mm 7.3. Släckningsenhet Passar Elmatning Effektförbrukning Släckningsmedel Mått Släckningsmedlets brukstid Typiska eldsvådor på spisen, även fettbränder 5V 0 W, vid släckning 5 W 0,4 l 70 x 70 x 350 mm 10 år 29

30 Bruks- och monteringsanvisning 8. Problemsituationer I tabellen nedan presenteras eventuella problemsituationer samt åtgärder för att korrigera dessa. Om problemet inte åtgärdas, ber vi dig kontakta SAFERA:s produktsupport, vars kontaktuppgifter finns i punkt 1.1 Tillverkarens kontaktuppgifter. Tabell 4. Problemsituationer och åtgärder för att korrigera dessa. Störning Spisen kopplas inte på Anläggningen ger överflödiga larm Indikeringslampan för släckningslarm (6) blinkar med fem sekunders intervall Indikeringslampan för barnlås (3) blinkar tätt Vid frånkoppling av elektriciteten stoppas elmatningen för en stund men återkopplas sedan snabbt. Indikeringslampan för aktivitet (4) blinkar inte med fem sekunders intervall Anläggningen ger upprepade läckagelarm Åtgärd Kontrollera om barnlåset är aktiverat eller om säkerhetsspisfläkten har frånkopplat elektriciteten till spisen. Du kan tillkoppla strömmen genom att trycka på knappen för barnlås (1). Säkerställ att spisens alla brytare är i nolläge. Du kan justera larmgränsen, se punkt Justering av larmgräns. Anläggningen har utfört en släckning. Kontakta SAFERA:s produktsupport eller din återförsäljare. Någon har försökt använda spisen med barnlåset aktiverat. Du kan använda spisen normalt efter att du har frånkoppla barnlåset. Kontrollera att strömtillförselenheten (C) är rätt kopplad, dvs. spisen är kopplad till OUTkabeln. Ett problem förekommer i anläggningens elmatning. Kontrollera strömkällan (E) och kablarna till centralenheten (A). Om felet inte åtgärdas, ber vi dig kontakta SAFERA:s produktsupport. Spisen fungerar normalt under anläggningens funktionsstörningar. Läckagesensorn kan vara dåligt kopplad. Frånkoppla strömkällan (E) från elnätet både från Strömtillförselenheten (C) och Centralenheten (A). Därefter kan du kontrollera läckagesensorernas alla kopplingar. Slutligen kopplas elektriciteten till Centralenheten och därefter till Strömtillförselenheten (C). 30

31 Svensk Om indikeringslampan för servicebehov (9) lyser kontinuerligt, trycker du på OK-knappen (2) en gång, varpå anläggningen anger typ av fel med indikeringslamporna för larm (5, 6 och 7) enligt följande: Störning Åtgärd Släckningsenheten är tom eller ett fel uppstått i släckningsenheten (D) eller i dess koppling. Kontakta SAFERA:s produktsupport. Låt SAFERA:s auktoriserade montör kontrollera släckningsenhetens kablar och kopplingar. Förbindelsen till strömtillförselenheten (C) är för svag, fel i strömtillförselenheten eller radioförbindelsen. Frånkoppla och återkoppla elektriciteten till spisen från gruppcentralen, varpå anläggningen startar på nytt. Fel i centralenhetens (A) sensorer. Kontakta SAFERA:s produktsupport. 31

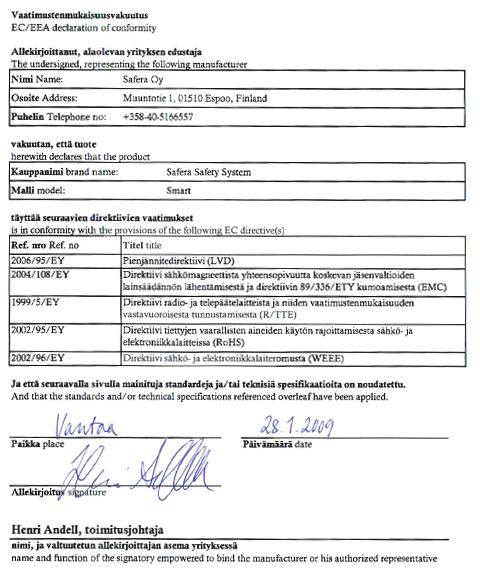

32 Bruks- och monteringsanvisning Smart, försäkran om överensstämmelse 32

33 Svensk 33

34 Bruks- och monteringsanvisning Premium, försäkran om överensstämmelse 34

35 Svensk 35

36 Bruks- och monteringsanvisning Säkerhetssystems släckningsenhet CTU V Ta bort tejp 3. Anslut slangen och dra åt slangklämman och anslut laddningskabeln 2. Placera rätt och tryck hårt. Obs! Innan placering kolla att fläkten kan installeras t ex bakom kryddskåpet. Obs! Kolla att laddningskabeln och släckningsenhets slang inte pressas t ex mellan fläkten och köksskåpet. 36

37 Svensk Obs! Vid installation Inkoppling med häll/ugn: Inkoppling med spishäll: PCU eller PCU & PCU 1. Sätt på ugnen. 1. Sätt på en platta med högsta effekten påslagen. 2. Tryck När tre ljudsignaler hörs slå av 3. ugn, nu är installationen klar Tryck När tre ljudsignaler hörs slå av häll, nu är installation klar. Obs! Vid installation Inkoppling med häll/ugn: Inkoppling med spishäll: PCU eller PCU & PCU 1. Sätt på ugnen. 1. Sätt på en platta med högsta effekten påslagen. 2. Tryck 2. Tryck När tre ljudsignaler hörs slå av 3. ugn, nu är installationen klar. När tre ljudsignaler hörs slå av häll, nu är installation 3. klar. 37

38 Bruks- och monteringsanvisning Snabbguide för montering Läs bruks- och monteringsanvisningen före monteringen. v Montera spisfläkten 2. Montera mottagarenheten Modell Premium Smart Smart Spis max. 60cm max. 60cm 70-90cm Höjd mm mm mm Inpassning Centralenheten i mitten av spisen. Se bruksanvisningens punkt 4.2 för närmare information. 2! 1 2 3! Säkerställ att spisens elmatning är spänningslös och att spisens alla brytare är i nolläge. Koppla först skyddsjordningen (gul-grön ledning). Koppla övriga ledningar: IN till kopplingsdosa, OUT till elspisen. Koppla inte elektricitet till mottagarenheten ännu! IN PE Gul-grön N Blå L Brun L Svart L Grått Max 16A 230V 10A 400V Max 16A 230V 10A 400V Max 16A 230V 10A 400V Spisvakten skall inkopplas av behörig elektriker. - OUT PE N L L L 3. Elektrisk inkoppling 4. Funktionskontroll A 1 2 Koppla elektriciteten till Centralenheten (A). Koppla elektriciteten till mottagarenheten, varpå den trådlösa förbindelsen skapas. B 3 Vänta tills du hör en lång ljudsignal och därefter: sätt på ugnen om det finns en inkopplad till mottagarenheten och tryck på knappen för barnlås (A). om du inte kopplade in någon ugn så slå på strömmen till en av plattorna och tryck på OK- knappen (A). Kontrollera att alla plattor och ugnen (om den är kopplad ) örsakar barnlås larm. Indikeringslampan för aktivitet blinkar med fem sekunders intervall efter monteringen. Indikeringslampan för larm lyser inte efter monteringen. Larmgränsen justeras för att passa köksomgivningen. Mottagarenheten monteras så att den inte utsätts för fukt. Monterings datum Montör Plats 38

39 Snabbguide för drift och underhåll Svensk Läs bruks- och monteringsanvisningen före monteringen. Spisvakt v3.0 K3 Anläggningens funktion Säkerhetssystem för spisar kräver nästan ingen service. När spisen är i normalt och funktionsdugligt skick blinkar indikeringslampan med fem sekunders intervall. En gång per månad Rengöring av yttre ytor. Torka anläggningens yttre ytor med en trasa fuktad med vatten eller ett milt diskmedel. Undvik att trycka på anläggningens brytare och sensorer. OBS! Om indikeringslampan för servicebehov lyser, förekommer en funktionsstörning i anläggningen. Se bruks- och monteringsanvisning. OBS! Rengör inte centralenheten eller manöverpanelen med ett repande eller grovt material. Service (enbart Premium-modellen) 10 års serviceintervall. Säkerhetssystemets släckningsenhet har en serviceintervall på 10 år, varefter släckningsenheten skall bytas ut mot en ny. Mot slutet av den 10 åriga serviceintervallen bör du kontakta Thermex eller SAFERA:s produktsupport. Tidpunkten för servicen finns antecknad på släckningsenhetens hölje och vid centralenheten. Brandsläckning Serviceåtgärder efter släckningen. Efter släckningen skall säkerhetssystemets släckningsteknik genomgå service. Tag kontakt med Thermex eller SAFERA:s produktsupport.! 39

40 Bruks- och monteringsanvisning Snabbinstruktion Läs bruks- och monteringsanvisningen före monteringen. Spisvakt v K Vid Larm Efter Larm Het spisomgivning. Systemet larmar och frånkopplar spisens elektricitet efter 15 sekunder. Kvittera farosituationen genom att trycka på OK-knappen (2) en gång och säkerställ att farosituationen inte kan uppstå på nytt. Eldsvåda eller en mycket het spisomgivning. Systemet larmar, frånkopplar spisens elektricitet och släcker spisbranden efter 15 sekunder. Du kan tillkoppla elektriciteten till spisen genom att trycka på knappen för barnlås (1). Säkerställ att farosituationen inte kan uppstå på nytt. Vattenläckage. Anläggningen larmar med en ljudsignal med långa mellanrum. Se anvisningar för fortsatta åtgärder i bruksanvisningen. Spisvaktens barnlås Obefogade larm Spisens användning förhindras då indikeringslampan (3) för barnlåset lyser. Du kan aktivera eller inaktivera barnlåset genom att trycka på knappen för barnlås (1). Du kan kvittera obefogade larm och förhindra släckning och frånkoppling av strömmen genom att trycka på OK-knappen (2) under larmet. Automatiskt barnlås Om det automatiska barnlåset är aktiverat, tillkopplas barnlåset automatiskt cirka 10 minuter efter att spisen använts. Du kan aktivera det automatiska barnlåset genom att hålla knappen för barnlås (1) nedtryckt i sex sekunder tills du hör två höga ljudsignaler. 10 min Upprepade obefogade larm Om de obefogade larmen upprepas, kan du höja larmgränsen genom att trycka på knappen för justeringsläge (8), varpå indikeringslampan för aktivitet (4) tänds. Höj larmgränsen genom att trycka på OKknappen (2) en gång och gå ut ur justeringsläget genom att trycka på knappen för justeringsläge (8) en gång.! Efter ett larm, frånkoppling av ström eller släckning, bör du säkerställa att farosituationen inte kan upprepas. Akta heta ytor. Ring till nödnumret vid behov. Släckningsenheten skall bytas efter en släckning (kontakta Thermex/SAFERA:s produktsupport). 40

41 Svensk 41

42 Bruks- och monteringsanvisning 42

43 Svensk 43
