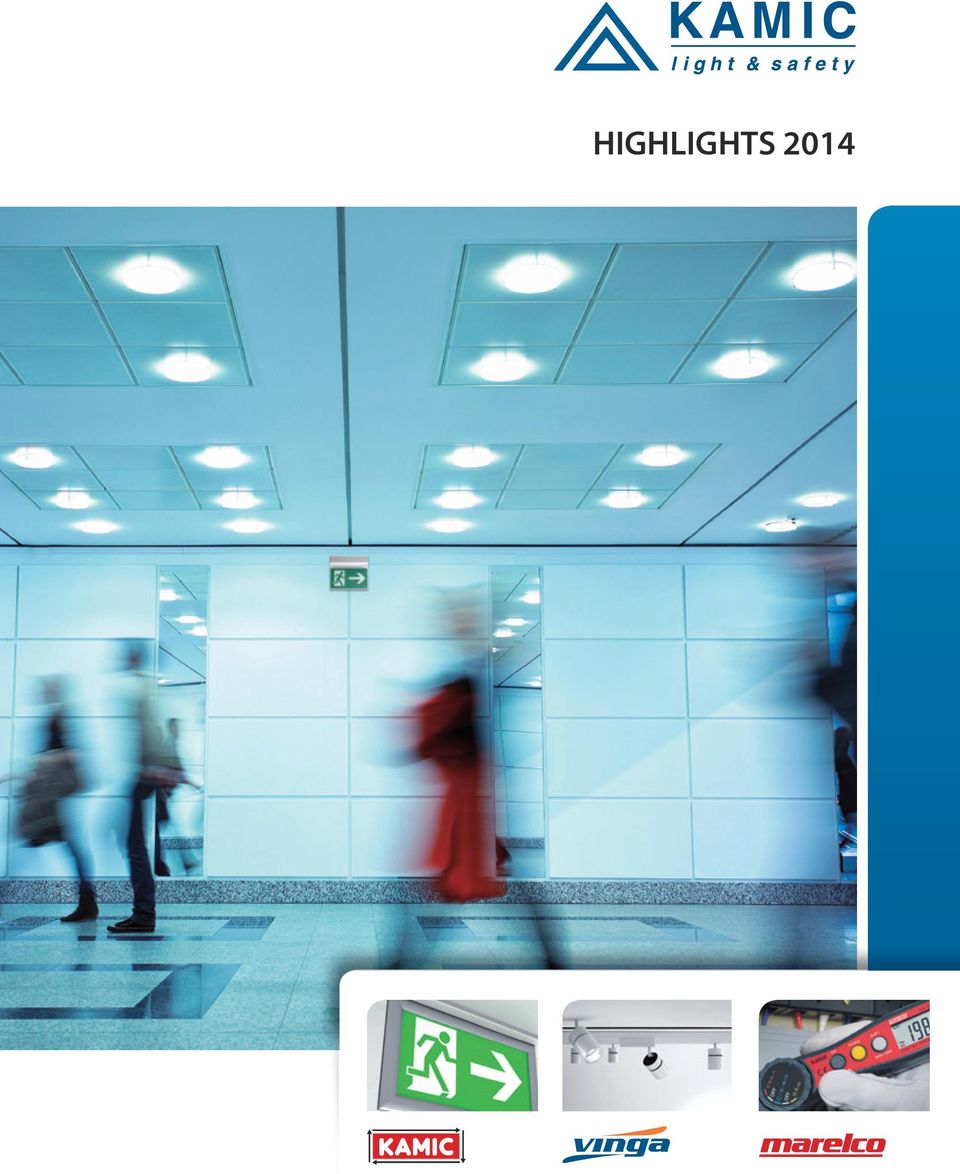

1 HIGHLIGHTS 2014

2 KAMIC Installation I KAMIC Installation samlas etablerade handels- och agenturbolag som arbetar med installationsmaterial till fastigheter, bygg och industri. Starka företag med lång historik och välkända varumärken inom sina branscher. Vårt program rymmer omfattande sortiment inom produktområden som nödbelysning, belysning, UPS, larm, passersystem, fiber, kablage och EMC. Verksamheten fördelar sig på fyra divisioner, var och en med sin egen specialisering. Light & Safety Specialistkompetens och marknadsledande produkter inom områdena nödbelysning, belysning, UPS/reservkraft och mätinstrument/brandvarnare. Security Produkter och integrerande system med fokus på säkerhet. Omfattande sortiment inom inbrotts-/brandlarm, övervakningssystem och hemsäkerhet. Networks Fiberoptiska produkter och tillbehör som kablage, ODF:er, fibersvetsar och testutrustning för industri, IT/telekom, transport och kommunikation. Division KAMIC Light & Safety Huvudkontor - Karlstad Körkarlsvägen Karlstad Tel: Försäljningskontor/ Showroom Stockholm Ynglingagatan STOCKHOLM Tel: Components Erfarenhet, kunskap och etablerade varumärken inom specialkabel, isolationsmaterial och EMC-komponenter och system för krävande miljöer. Vi bedriver idag affärsverksamhet i Sverige, Norge, Danmark, Finland, Polen, Estland, Lettland och Litauen. På flertalet av dessa marknader har vi egna försäljningskontor. Vi har även ett tillverkande bolag i Polen. KAMIC Installation omsätter idag cirka 250 MSek och har 100 anställda. Besök oss gärna på Försäljningskontor/Showroom Göteborg Hulda Mellgrens gata Västra Frölunda Tel Försäljningskontor/Showroom Malmö Ågatan Malmö Tel: Försäljningskontor/Showroom Finland Kylvöpolku 6, Helsinki Tel: +358 (0)

3 Innehållsförteckning Nödbelysning och Reservkraft sid 4 UPS/Avbrottsfri kraft sid 18 Belysning sid 22 Brandvarnare sid 40 Mätinstrument sid 46 3

4 4 NÖDBELYSNING

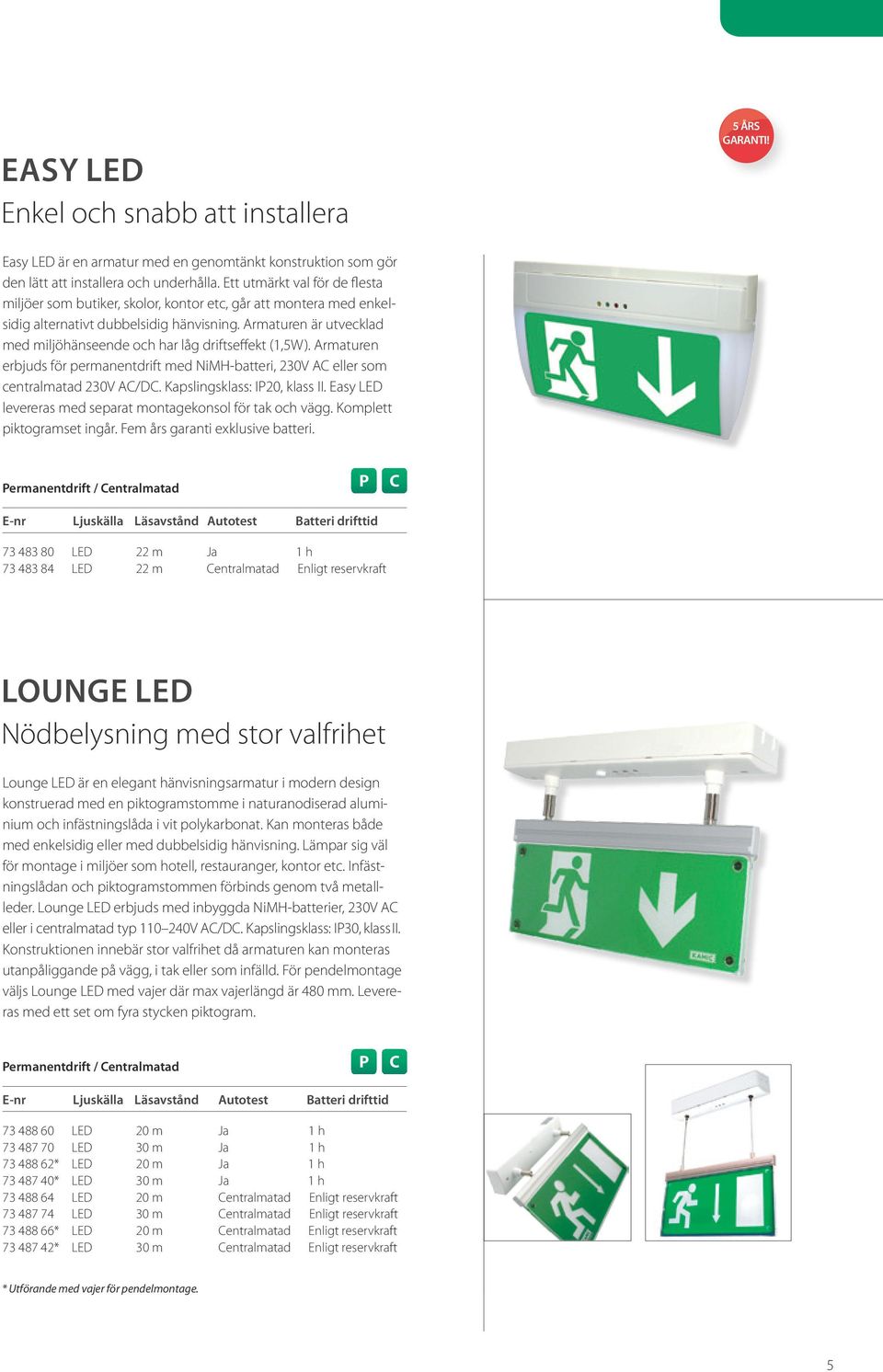

5 EASY LED Enkel och snabb att installera 5 ÅRS GARANTI! Easy LED är en armatur med en genomtänkt konstruktion som gör den lätt att installera och underhålla. Ett utmärkt val för de flesta miljöer som butiker, skolor, kontor etc, går att montera med enkelsidig alternativt dubbelsidig hänvisning. Armaturen är utvecklad med miljöhänseende och har låg driftseffekt (1,5W). Armaturen erbjuds för permanentdrift med NiMH-batteri, 230V AC eller som centralmatad 230V AC/DC. Kapslingsklass: IP20, klass II. Easy LED levereras med separat montagekonsol för tak och vägg. Komplett piktogramset ingår. Fem års garanti exklusive batteri. Permanentdrift / Centralmatad P C E-nr Ljuskälla Läsavstånd Autotest Batteri drifttid LED 22 m Ja 1 h LED 22 m Centralmatad Enligt reservkraft LOUNGE LED Nödbelysning med stor valfrihet Lounge LED är en elegant hänvisningsarmatur i modern design konstruerad med en piktogramstomme i naturanodiserad aluminium och infästningslåda i vit polykarbonat. Kan monteras både med enkelsidig eller med dubbelsidig hänvisning. Lämpar sig väl för montage i miljöer som hotell, restauranger, kontor etc. Infästningslådan och piktogramstommen förbinds genom två metallleder. Lounge LED erbjuds med inbyggda NiMH-batterier, 230V AC eller i centralmatad typ V AC/DC. Kapslingsklass: IP30, klassii. Konstruktionen innebär stor valfrihet då armaturen kan monteras utanpåliggande på vägg, i tak eller som infälld. För pendelmontage väljs Lounge LED med vajer där max vajerlängd är 480 mm. Levereras med ett set om fyra stycken piktogram. Permanentdrift / Centralmatad P C E-nr Ljuskälla Läsavstånd Autotest Batteri drifttid LED 20 m Ja 1 h LED 30 m Ja 1 h * LED 20 m Ja 1 h * LED 30 m Ja 1 h LED 20 m Centralmatad Enligt reservkraft LED 30 m Centralmatad Enligt reservkraft * LED 20 m Centralmatad Enligt reservkraft * LED 30 m Centralmatad Enligt reservkraft * Utförande med vajer för pendelmontage. 5

6 SPEEDLUX Lättmonterad, designad hänvisningsarmatur 5 ÅRS GARANTI! Användarvänlig, designad hänvisningsarmatur med en genomtänkt konstruktion vilket gör den lätt att installera. Stomme i eloxerad aluminium med en underhängande skylt i plexiglas, gavlar i ABSplast samt utbytbara piktogram i polykarbonat. Ett utmärkt val för miljöer som kontor, hotell, sjukhus etc. Produktgaranti: 5 år inklusive ljuskälla och batteri. Livslängd på lysdioderna är ca timmar. Monteras enkelt på vägg eller i tak med en smidig universalkonsol av snäpp-i-modell. Piktogramset ingår. Permanentdrift / Centralmatad P C E-nr Ljuskälla Läsavstånd Autotest Batteri drifttid LED 20 m Ja 3 h LED 20 m Ja/pot.fri kontakt 3 h LED 20 m Centralmatad Enligt reservkraft LED 30 m Ja 3 h LED 30 m Ja/pot.fri kontakt 3 h LED 30 m Centralmatad Enligt reservkraft Se hur snabbt du kan installera armaturen på You Tube, sök på Speedlux. 6

7 step LED LED-armatur med högt ljusutbyte Step LED är en nödbelysningsarmatur med ett högt ljusutbyte som finns i enkelsidigt utförande för tak eller väggmontage. Armaturen erbjuds som omkopplingsbar med autotest för permanentdrift/ beredskapsdrift eller i modell för centralmatad drift. Step LED kan monteras både med eller utan piktogram. Armaturens höga ljusutbyte gör att den är mycket användbar i exempelvis trapphus eller liknande miljöer där högre ljuskrav ställs. Nominellt ljusflöde nätavbrott: 400 lm. Piktogramset ingår. Permanent-/ Beredskapsdrift / Centralmatad P B C E-nr Ljuskälla Läsavstånd Autotest Batteri drifttid LED 20 m Ja 1 h LED 20 m Centralmatad Enligt reservkraft LED LUCE Ljusstark nödbelysning för infällnad LED Luce är en stilren nödljusarmatur med effektiv speciallins utvecklad för god ljusspridning. Armaturen är anpassad för infällt takmontage i korridorer eller lokaler med öppna golvytor. LED Luce beställs med symmetrisk lins för belysning av öppna golvytor typ: , eller med assymetrisk lins för belysning av utrymningsväg, typ: I centralmatad typ: , ingår båda linsalternativen. Mått för håltagning diameter: 80 mm. Kabellängd mellan armatur och elektronikbox är 400 mm. Fritt utrymme över armatruen vid infällnad bör vara minst 160 mm. Permanent-/ Beredskapsdrift / Centralmatad P B C E-nr Ljuskälla Ljusflöde Autotest Batteri drifttid Linstyp 80 mm * LED 182 lm Ja 1 h * LED 160 lm Ja 1 h LED 182/160 lm Centralmatad Enligt reservkraft * Omkopplingsbar mellan P och B-drift. 120 mm mm 63 Gå in på för mer info om tillbehör, montageavstånd, ljusdata etc. 7

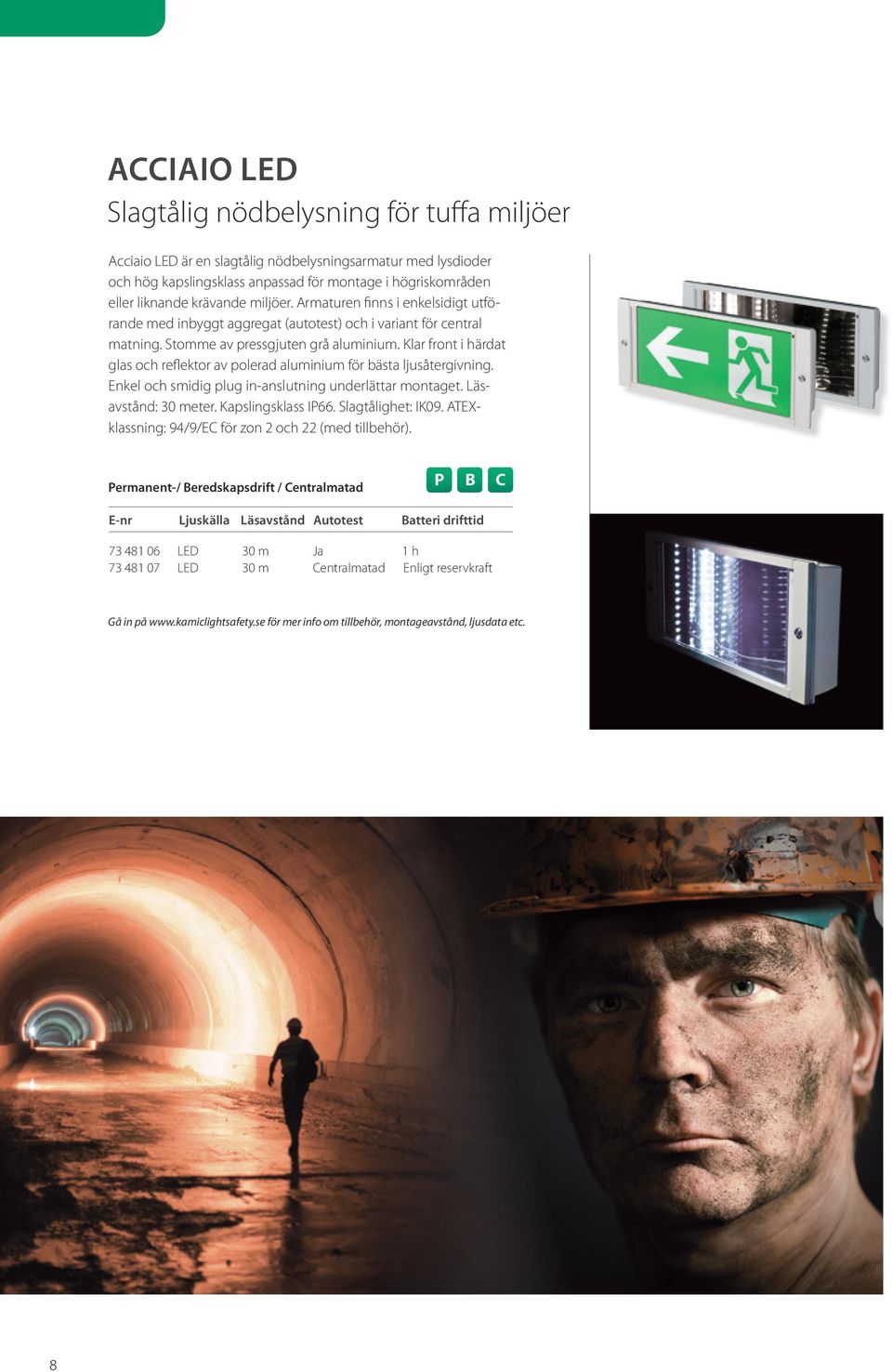

8 ACCIAIO LED Slagtålig nödbelysning för tuffa miljöer Acciaio LED är en slagtålig nödbelysningsarmatur med lysdioder och hög kapslingsklass anpassad för montage i högriskområden eller liknande krävande miljöer. Armaturen finns i enkelsidigt utförande med inbyggt aggregat (autotest) och i variant för central matning. Stomme av pressgjuten grå aluminium. Klar front i härdat glas och reflektor av polerad aluminium för bästa ljusåtergivning. Enkel och smidig plug in-anslutning underlättar montaget. Läsavstånd: 30 meter. Kapslingsklass IP66. Slagtålighet: IK09. ATEXklassning: 94/9/EC för zon 2 och 22 (med tillbehör). Permanent-/ Beredskapsdrift / Centralmatad P B C E-nr Ljuskälla Läsavstånd Autotest Batteri drifttid LED 30 m Ja 1 h LED 30 m Centralmatad Enligt reservkraft Gå in på för mer info om tillbehör, montageavstånd, ljusdata etc. 8

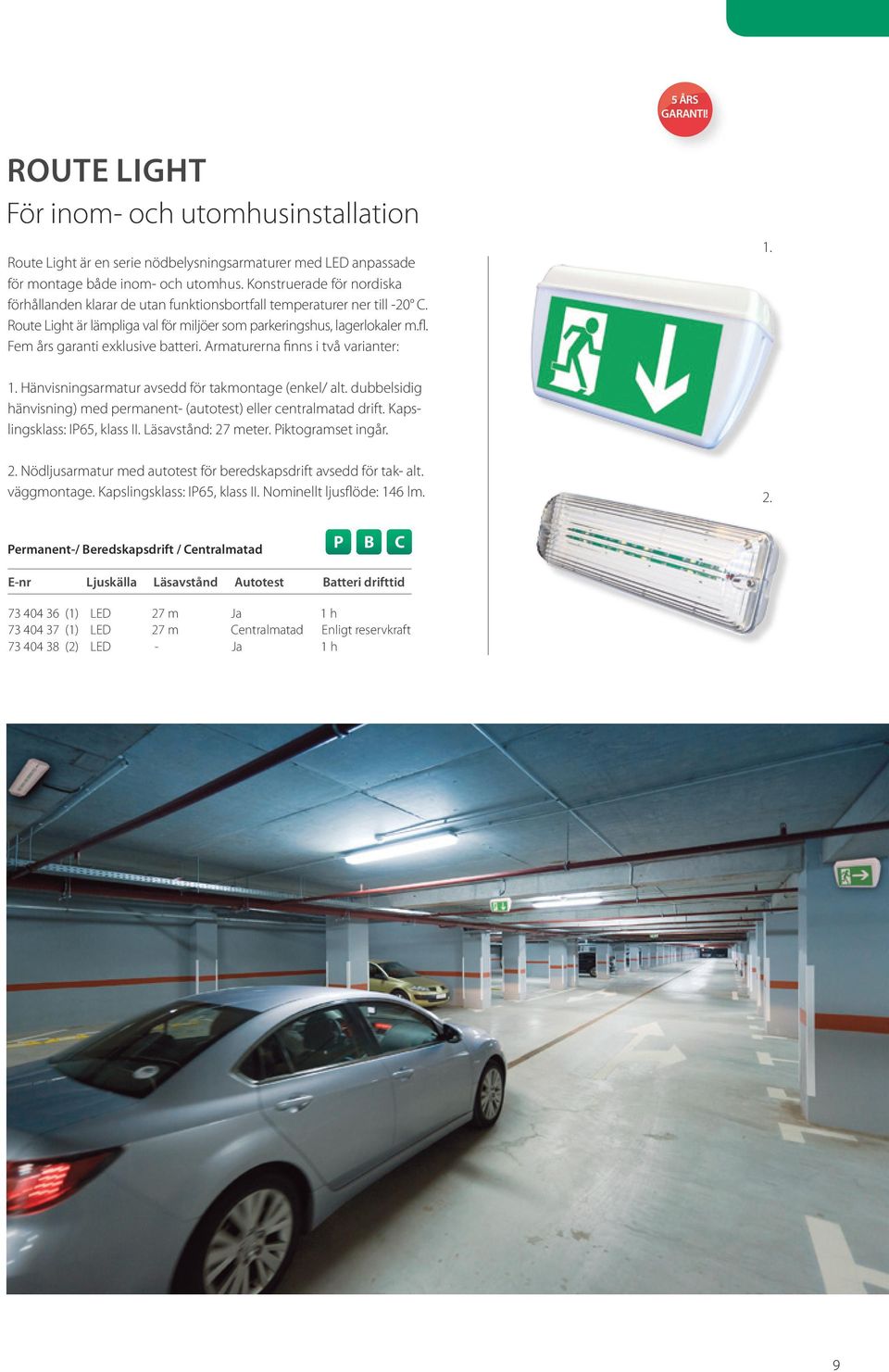

9 5 ÅRS GARANTI! ROUTE LIGHT För inom- och utomhusinstallation Route Light är en serie nödbelysningsarmaturer med LED anpassade för montage både inom- och utomhus. Konstruerade för nordiska förhållanden klarar de utan funktionsbortfall temperaturer ner till -20 C. Route Light är lämpliga val för miljöer som parkeringshus, lagerlokaler m.fl. Fem års garanti exklusive batteri. Armaturerna finns i två varianter: Hänvisningsarmatur avsedd för takmontage (enkel/ alt. dubbelsidig hänvisning) med permanent- (autotest) eller centralmatad drift. Kapslingsklass: IP65, klass II. Läsavstånd: 27 meter. Piktogramset ingår. 2. Nödljusarmatur med autotest för beredskapsdrift avsedd för tak- alt. väggmontage. Kapslingsklass: IP65, klass II. Nominellt ljusflöde: 146 lm. 2. Permanent-/ Beredskapsdrift / Centralmatad P B C E-nr Ljuskälla Läsavstånd Autotest Batteri drifttid (1) LED 27 m Ja 1 h (1) LED 27 m Centralmatad Enligt reservkraft (2) LED - Ja 1 h 9

10 10 ÅRS GARANTI! Esc 4 e Passar i de flesta miljöer Enkelsidig armatur för de flesta miljöer som är anpassad för väggmontage alternativt dikt tak. Finns i varianter både med och utan autotest. Skydds- och kapslingsklass: IP44, klass I. Ljuskälla: lysdioder, 3 x 0,5W. Säker kondensatordrift vid strömavbrott = 1 h. Läsavstånd: 24 meter. Endast två timmars uppladdningstid. Levereras med ett set om tre stycken piktogram. KONDEN- SATOR- DRIFT! Permanentdrift P E-nr Ljuskälla Läsavstånd Autotest Kondensatorer drifttid LED 24 m Ja 1 h LED 24 m Nej 1 h Esc 6 e Mångsidig variant för alla montagesätt IP44-armatur som passar för montage på de flesta ställen och via alla förekommande montagesätt. Erbjuds för permanentdrift i varianter både med och utan autotest. Ljuskälla: lysdioder, 3 x 0,5W. Säker kondensatordrift vid strömavbrott = 1 h. Läsavstånd: 22 meter. Endast två timmars uppladdningstid. Levereras med flagg-/väggkonsol samt ett set om tre stycken piktogram. KONDEN- SATOR- DRIFT! Permanentdrift P E-nr Ljuskälla Läsavstånd Autotest Kondensatorer drifttid LED 22 m Ja 1 h LED 22 m Nej 1 h Esc safe 29 e Nödbelysning för tuffare miljöer Enkelsidig armatur med hög kapslingsklass som är anpassad för att tåla montage i lite tuffare miljöer. Erbjuds i varianter både med och utan autotest. Kan utöver tak- och väggmontage även monteras infälld i ex. vägg. Anpassad för permanentdrift. Ljuskälla: lysdioder, 2 x 3W. Läsavstånd: 30 meter. Säker kondensatordrift vid strömavbrott, 1 h. Endast två timmars uppladdningstid. Kapslingsklass: IP65. Montage: Vägg-, tak-, och infällt montage (takkonsol och infällningsram beställs separat). Piktogramset ingår. KONDEN- SATOR- DRIFT! Permanentdrift P E-nr Ljuskälla Läsavstånd Autotest Kondensatorer drifttid LED 30 m Ja 1 h LED 30 m Nej 1 h 10

11 GRL-37 LED Strålkastaraggregat för långa belysningsavstånd Robust LED-strålkastaraggregat med hög kapslingsklass avsett för beredskapsdrift i utrymmen som kräver ett kraftfullt ljusutbyte. Passar för installation i lokaler med behov att klara långa belysningsavstånd ex: idrottshallar, industri- och lagerlokaler eller långa kulvertar och korridorer. Aggregatet är också lämpligt som mobil lösning vid service under ex. strömavbrott. Strålkastaraggregatet har inbyggd nödströmsautomatik med autotest. Kapslingsklass: IP65, klass II. Vikt: 4,25 kg. GRL-37 LED monteras lämpligen på vägg. Strålkastarna kan externmonteras med beaktande av spänningsfall beroende på val av kabelarea. Beredskapsdrift B B E-nr Ljuskälla Ljusflöde Autotest Batteri drifttid LED 2 x 1000 lm Ja 1 h HANDY LED Ljusstark handstrålkastare med LED Handy LED är en ljusstark handstrålkastare i robust utförande utrustad med en 3W högeffekts-led, inbyggd nödbelysningsfunktion och sex olika funktionsnivåer. Lämplig för de flesta arbeten eller tillfällen då mobil belysning efterfrågas. Batteriladdning visas med fem lysdioder på handlampans front. Med nätansluten stickpropp och strömställaren i läge till så tänds handstrålkastaren automatiskt vid nätbortfall. Strålkastarhuvudet kan vinklas 20 grader framåt och 90 grader bakåt. Kapslingsklass: IP43. Levereras med väggkonsol, färgfilter, adapter för nätspänning 230V AC samt 12V-adapter för laddning i fordon. Beredskapsdrift B B E-nr Ljuskälla Autotest Batteri drifttid Vikt LED 3W Nej 100 %, 7 h 1,5 kg 70 %, 9 h 30 %, 20 h 11

12 SIN-serien Reservkraftaggregat för nödbelysning Mini-SIN 50w Mini-Sin 50 W är ett reservkraftaggregat anpassat för drift av mindre nödbelysningsanläggningar inom- och utomhus i t ex kontor, restauranger, frysrum eller liknande. Aggregatet är utvecklat för att klara strömförsörjningen av armaturer med HF-don och LED som klarar nätspänning (230V 50Hz) med ett kortare avbrott. Anslutningsbar belastning max 50W inklusive driftdon. Utrustad med testknapp för manuell start av funktionstest. Mini-Sin har en kapsling i slagtålig grå polykarbonat med transparent front. Hög skyddsform, IP65. Permanentdrift / Beredskapsdrift P B E-nr Effekt Utgångar Mått Vikt Batt. drifttid W 2 st 280 x 280 x 135 mm 7,7 kg 1 h SIN T Sin T är ett reservkraftaggregat utvecklat för att klara strömförsörjningen vid avbrott i mindre och medelstora belysnings- och nödbelysningsanläggningar. Anslutningsbar last 300W upp till max 1200W inklusive driftdon. SIN T ger alltid äkta sinusspänning ut till anslutna armaturer utrustade med HF-don eller LED och som klarar nätspänning (230V 50Hz) med ett kortare avbrott. Aggregatet har fyra stycken styrbara separat avsäkrade utgångar med möjlighet att styra lasten. För att möjliggöra start av så många armaturer som möjligt samtidigt är Sin T-aggregaten försedda med effektdämpande micropulser vid uppstarten. Växelriktaren har elektroniskt kortslutningsskydd. Summalarm med kvarhållande funktion. Kapslingsklass: IP21, klass I. Anslutningsbar effekt och startström är avgörande för val av aggregatets storlek. Nödvändiga beräkningar över olika ljuskällors effektförbrukning etc kan göras med hjälp av vårt beräkningsprogram som finns på vår hemsida: Permanentdrift / Beredskapsdrift P B E-nr Effekt Utgångar Mått Vikt Batt.drifttid W 4 st 620 x 420 x 340 mm 41 kg 1 h * 600W 4 st 620 x 420 x 340 mm 49 kg 1 h * 800W 4 st 620 x 420 x 340 mm 68 kg 1 h * 1200W 4 st 620 x 420 x 340 mm 90 kg 1 h * Har separat batterihylla Typ,

13 SIN T2 Precis som Sin T är Sin T2 ett reservkraftaggregat utvecklat för att klara strömförsörjningen vid avbrott i mindre och medelstora belysnings- och nödbelysningsanläggningar. Anslutningsbar last 300W upp till max 1200W inklusive driftdon. Sin T2 ger alltid äkta sinusspänning ut till anslutna armaturer utrustade med HF-don eller LED och som klarar nätspänning (230V) med ett kortare avbrott. Sin T2 har åtta avsäkrade utgångar vilket innebär valfrihet att styra olika delar av lasten. Aggregaten är även utrustade med zonövervakning, lastkontroll, brandlarmsingång och två st. programmerbara larmutgångar. Med en funktionsväljare görs programmeringen av aggregatets olika funktioner, en LCD-display gör det enkelt att bevaka driftsinformationen. Effektdämpande micropulser vid uppstart av aggregatet vid nätavbrott. Växelriktaren har elektroniskt kortslutningsskydd. Summalarm med kvarhållande funktion. IP21. Anslutningsbar effekt och startström är avgörande för val av aggregatstorlek. Beräkningsprogram över olika ljuskällors effektförbrukning etc finns på vår hemsida: Permanentdrift / Beredskapsdrift P B E-nr Effekt Utgångar Mått Vikt Batt.drifttid W 8 st 620 x 420 x 340 mm 41 kg 1 h * 600W 8 st 620 x 420 x 340 mm 49 kg 1 h * 800W 8 st 620 x 420 x 340 mm 68 kg 1 h * 1200W 8 st 620 x 420 x 340 mm 90 kg 1 h * Har separat batterihylla Utvalda armaturtyper Acciaio LED, E Step LED, E Flat Basic LED, E LED Luce, E Easy LED, E Speedlux, E Lounge LED, E Funkis ProLED, E

14 UPPDATERAD VERSION NEPTOLUX Kontroll, styrning och övervakning av nödbelysningsanläggningar Neptolux är ett designat, driftsäkert system för kontroll, styrning och övervakning av nödbelysningsanläggningar. Ett miljöanpassat, nu utbyggt system, som via enkel installation med nytt eller befintligt kablage lätt kan integreras i alla typer av anläggningar och fastigheter. Systemuppbyggnad: Upp till 254 nödbelysningsarmaturer (2x127st) kan anslutas per övervakande central och systemet erbjuds i varianter med inbyggda batterier eller central matning. Automatiskt test och övervakning av hela anläggningen via manöverpanel eller PC. Då Neptolux är ett lågvoltsystem som ansluts till 40 VDC används samma kabel som traditionellt används i brandlarmsystem, som exempelvis ELQYB 2x1mm. Armaturerna kan fritt installeras parallellt utan indelning i nödbelysningsarmatur med eller utan piktogram. Via systemets I/O-enhet kan även ex. brand- eller inbrottslarm integreras. Armaturer: Neptoluxarmaturerna erbjuds i sex olika typer, både som nödljus och som hänvisningsarmaturer med läsavstånd max 40 meter. De erbjuds för de flesta tänkbara montagealternativ och kan både fällas in, pendlas och flaggmonteras. Ett stort antal tillbehör finns också som ex. väder- och vandalskydd. Då alla armaturer är utrustade med en lös sockel kan dessa monteras innan själva armaturen sätts på plats, vilket kan underlätta under byggtiden. Övriga egenskaper och fördelar: Enkel installation med minimalt underhåll. Personsäkert lågpänningssystem (40 VDC). Endast ett kablage för både strömförsörjning och adresserad övervakning. Finns med batteri eller för central matning. Permanent- och beredskapsdrift i samma linje. 10-års pålitliga lithiumbatterier. 10-års long-life LED som ljuskälla i alla armaturer. Förbrukar endast från 0,22 W /armatur, dessutom dimringsbara i sex steg. Upp till 254 armaturer/ central. Flera centraler kan sammankopplas via IP-LAN. Vidarebefordring av larm GSM/ IP/Relä. Anpassad för integration med Noctu/OPC grafisk plattform, Dali, KNX, DUC samt Cytech. Äldre system med befintligt kablage kan uppdateras till ett Neptoluxsystem Miljövänligt sett till energiförbrukning samt CO2-utsläpp. 14

15 Hänvisningssarmatur, Neptolux 40 Nödbelysningsarmatur, Neptolux 89-OS Hänvisningssarmatur, Neptolux 20 Nödbelysningsarmatur, Neptolux 55 Nödbelysningsarmatur, Neptolux 68 Manöverpanel Nödbelysningsarmatur, Neptolux 89 Ett 50-tal referensanläggningar finns, några exempel: Regeringskansliet, Stockholm Kvarteret Nod, Kista Nordby Köpcenter, Strömstad Clas Ohlson, Insjön Gina Tricot - huvudkontor, Borås Preem Petroleum, Göteborg Torsplan, Stockholm Carlstad Culture Centre, Karlstad Kronofogdemyndigheten, Göteborg Rådhuset, Karlskrona Östra Gymnasiet, Umeå Centralsjukhuset, Karlstad Stadsbiblioteket, Nyköping Karlstad Teater, Karlstad m.fl. Välkommen att läsa mer om nödbelysningssystemet i vår 20-sidiga Neptoluxbroschyr. Där finner du komplett information om hela systemet och dess armaturer. Beställ den via adressen: [email protected] eller läs den on line på 15

16 LOGICA FM Nödbelysningssystem som kommunicerar via radiovåg UPPDATERAD VERSION Logica FM är ett lättmonterat nödbelysningssystem där all kommunikation mellan armaturer och centralenhet sker via radiovåg. Systemet erbjuder dessutom säkerheten av kontinuerlig övervakning och styrning av fastighetens samtliga nödbelysningsarmaturer via en och samma enhet. Systemuppbyggnad: Logica FM är uppbyggt kring en, till nät ansluten (230V, 50Hz) centralenhet, som styr och övervakar önskat antal nödbelysningsarmaturer. En centralenhet klarar att övervaka upp till 400 armaturer, men finns behov kan fler enheter anslutas. Centralenheten är försedd med ett displayfönster som visar anläggningens status samt ett piltangentbord där programmeringen av bland annat testtillfällen utförs. Enheten kan kopplas till övervakande dator via antingen RS485 eller IP-adress. Armaturer: Systemets armaturer är utrustade med integrerade batterier samt inbyggt självtestsystem. Armaturens nödbelysningsfunktion är oberoende av systemet och tänder alltid upp vid nätavbrott. Varje armatur har en inbyggd sändare och mottagare med en räckvidd upp till 200 meter. Armaturerna fungerar som förbindelselänk och ger därigenom en faktisk räckvidd som är närmast obegränsad. Säkerhet genom kontinuerlig övervakning: Med hjälp av centralenheten övervakas oavbrutet samtliga ingående armaturer i anläggningen från en plats. Felaktiga armaturer identifieras och rapporteras i utskrivna testrapporter. Vid nätavbrott har centralenheten hela tre timmars drifttid via sitt inbyggda batteri. Regelbundna tester: Centralenheten utför regelbundet två typer av tester: funktionstest och kapacitetstest. Testtid och intervall kan smidigt och enkelt styras som man önskar. Från centralenheten hämtas detaljerad information om varje armatur i anläggningen. Logica FM-armaturer Indica LED, vägg, 20 m. Art.nr: Indica LED, tak, 20 m. Art.nr: Acciaio LED, E Logica T5/T7. Art.nr: 12102FM 12103FM 12104FM Logica LED. Art.nr: 12186FM Led Luce. Art.nr: 19333FM LED Box Luce. Art.nr: 19323FM Centralenhet. Art.nr:

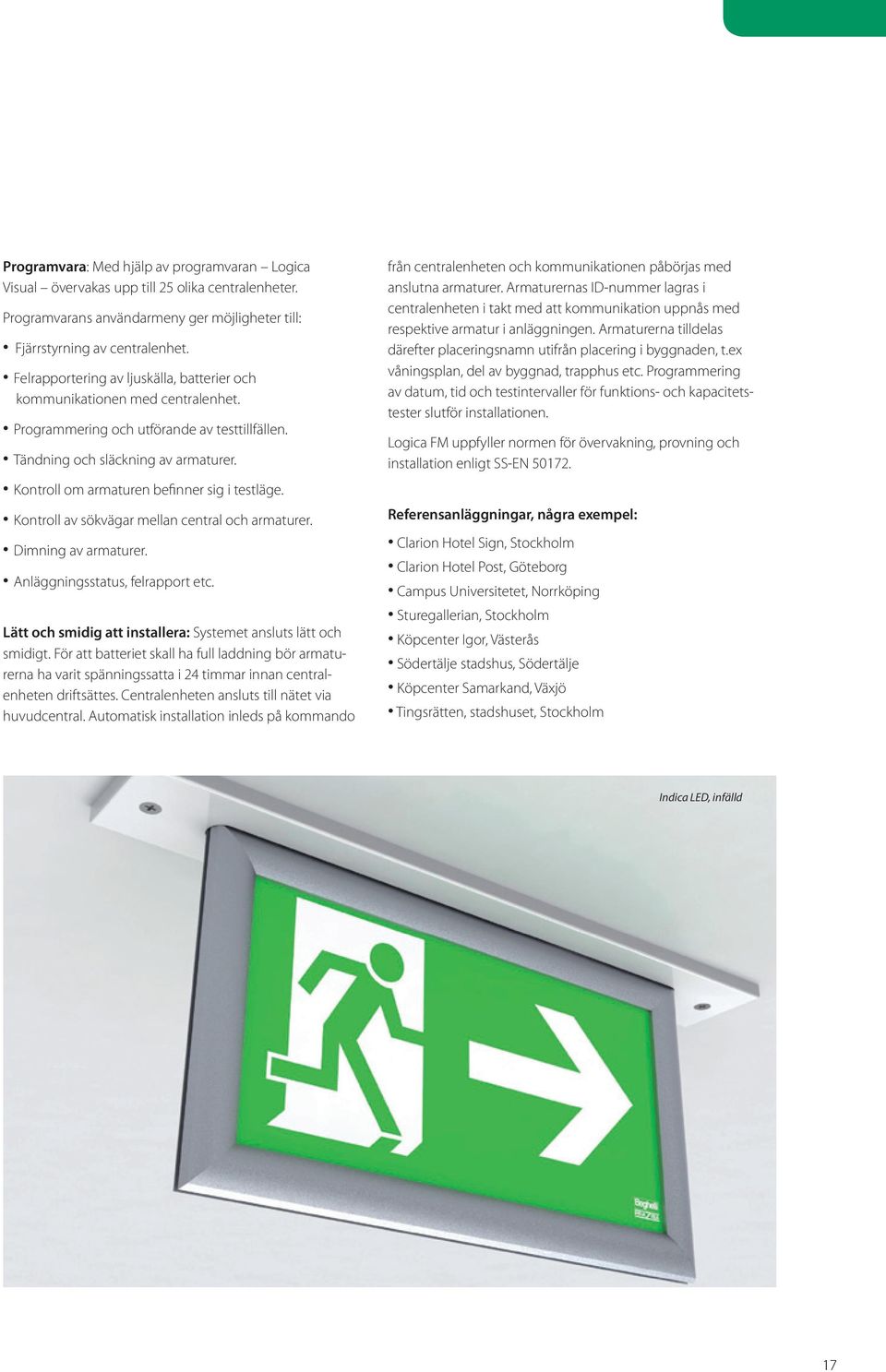

17 Programvara: Med hjälp av programvaran Logica Visual övervakas upp till 25 olika centralenheter. Programvarans användarmeny ger möjligheter till: Fjärrstyrning av centralenhet. Felrapportering av ljuskälla, batterier och kommunikationen med centralenhet. Programmering och utförande av testtillfällen. Tändning och släckning av armaturer. Kontroll om armaturen befinner sig i testläge. Kontroll av sökvägar mellan central och armaturer. Dimning av armaturer. Anläggningsstatus, felrapport etc. Lätt och smidig att installera: Systemet ansluts lätt och smidigt. För att batteriet skall ha full laddning bör armaturerna ha varit spänningssatta i 24 timmar innan centralenheten driftsättes. Centralenheten ansluts till nätet via huvudcentral. Automatisk installation inleds på kommando från centralenheten och kommunikationen påbörjas med anslutna armaturer. Armaturernas ID-nummer lagras i centralenheten i takt med att kommunikation uppnås med respektive armatur i anläggningen. Armaturerna tilldelas därefter placeringsnamn utifrån placering i byggnaden, t.ex våningsplan, del av byggnad, trapphus etc. Programmering av datum, tid och testintervaller för funktions- och kapacitetstester slutför installationen. Logica FM uppfyller normen för övervakning, provning och installation enligt SS-EN Referensanläggningar, några exempel: Clarion Hotel Sign, Stockholm Clarion Hotel Post, Göteborg Campus Universitetet, Norrköping Sturegallerian, Stockholm Köpcenter Igor, Västerås Södertälje stadshus, Södertälje Köpcenter Samarkand, Växjö Tingsrätten, stadshuset, Stockholm Indica LED, infälld 17

18 UPS NYHETER EA 200 LCD Kompakt UPS med senaste teknik Liten serie, kompakta UPS:er utrustade med senaste Line Interactive/ AVR-teknik för bästa skydd med filtrerad stabil sinusvåg. Skyddar anslutna enheter från de vanligaste störningar i elnätet som överoch underspänningar, spikar etc. Inbyggt överspänningsskydd som standard. Självtest vid uppstart. Passar för anslutning i hem- och kontorsmiljöer för skydd av datorer, mindre nätverk m.m. E-nr Effekt Back up tid B x D x H Vikt VA 4 min.* 95 x 340 x 165 mm 5,8 kg VA 4 min.* 125 x 400 x 220 mm 10,1kg VA 4 min.* 125 x 400 x 220 mm 13,5kg EA 900 PRO-serien ECO-UPS med ren sinusvåg EA 900 PRO-serien är en flexibel tower-/ rackmodell försedd med stabil dubbelkonverteradne On Line- teknik avsedd för installation i miljöer inom ex. data-/telcom-/it. Pålitlig, värmetålig modell som erbjuds för laster upp till 10 kva och som passar 1-fas applikationer. ECO-line produkt med energieffektiv drift som är utbyggbar med batteribox. Verkningsgrad: 97 %. Kan kallstartas utan problem. Alltid automatisk batteritest vid uppstart. Batteribyte möjligt under drift. Utrustad med automatisk fläktkontroll samt med EPO-funktion (Emergency Power Off ) för stopp vid överhettning, brandfara etc. SNMP-kort samt RS232 -port. Lättläst LCD-display för driftsinfo. E-nr Effekt Back-up tid B x D x H Vikt VA 4 min.* 438 x 480 x 88 mm 17,6 kg VA 4 min.* 438 x 480 x 88 mm 20,6 kg VA 4 min.* 438 x 600 x 88 mm 28,0 kg VA 5 min.* 438 x 580 x 133 mm 23,5 kg kVA 4 min.* 438 x 668 x 133 mm 20,0 kg Box (6kVA) 6 batterier 438 x 580 x 133 mm 57,0 kg Box (10kVA) 6 batterier 438 x 580 x 133 mm 63,0 kg *Max back-up tid vid max last. 18

19 EA 660-Serien Skalbar för lastanpassning Energieffektiv, användarvänlig moduluppbyggd UPS anpassad för redundansdrift och högprestandaskydd inom ex. data- och serveranläggningar, telekommunikation, medicinsk utrustning, övervakningssystem m.fl. Med On Line dubbelkonverterande teknik som bas är EA660 smidigt skalbar för att löpande kunna lastanpassas och ge flexibilitet till din konfiguration i allt från 20 upp till 200 kva. Avancerad IGBT-teknik samt unik by pass-funktion ger systemet pålitlig drift oavsett applikation eller installationsmiljö. Intelligent batteriladdningssystem. Utrustad med EPO-funktion (Emergency Power Off ). Modulerna kan bytas under drift (Hot-swap). Avancerad autotest av batterier/ funktion vid uppstart. Automatisk justerbar fläkthastighet beroende på last och temp. Trådlös batteriövervakning möjlig. Utrustad med överspänningsskydd och EMI/RFI störningsfilter. E-nr Effekt Back up tid B x D x H Vikt kVA ** 482 x 590 x 131 mm 28 kg ** Back up-tid beroende på antal batterier och last. EA 900 II-serien Välutrustad för maximalt skydd Välutrustad 1-fas On-Line UPS avsedd för installation i krävande miljöer och skydd inom ex: tele-, data-, IT-området. Modeller från 1-10 kva finns i utbudet både i tower- och rackutförande. EA 900 II är utrustad med intelligent batteriladdningssystem samt avancerad autotest av batterier/ funktion vid uppstart. EPO-funktion (Emergency Power Off ) som standard. Batterier kan bytas under drift (Hotswap) på rackvarianterna. Utrustad med RS232- port samt SNMP-kort. Inbyggt överspänningsskydd, överlastskydd samt EMI/RFI störningsfilter. Automatisk justerbar fläkthastighet beroende på last och temperatur. Lättläst LCD-display för snabb och tydlig driftsinfo. E-nr Effekt Back-up tid B x D x H Vikt VA 4 min.* 191 x 452 x 341 mm 12,5 kg VA 5 min.* 262 x 514 x 735 mm 67,0 kg kVA 4 min.* 262 x 514 x 735 mm 67,0 kg *Max back up-tid vid max last. Kontakta vårt försäljningskontor i Spånga för mer info om vårt program inom UPS eller gå in på för att läsa mer. 19

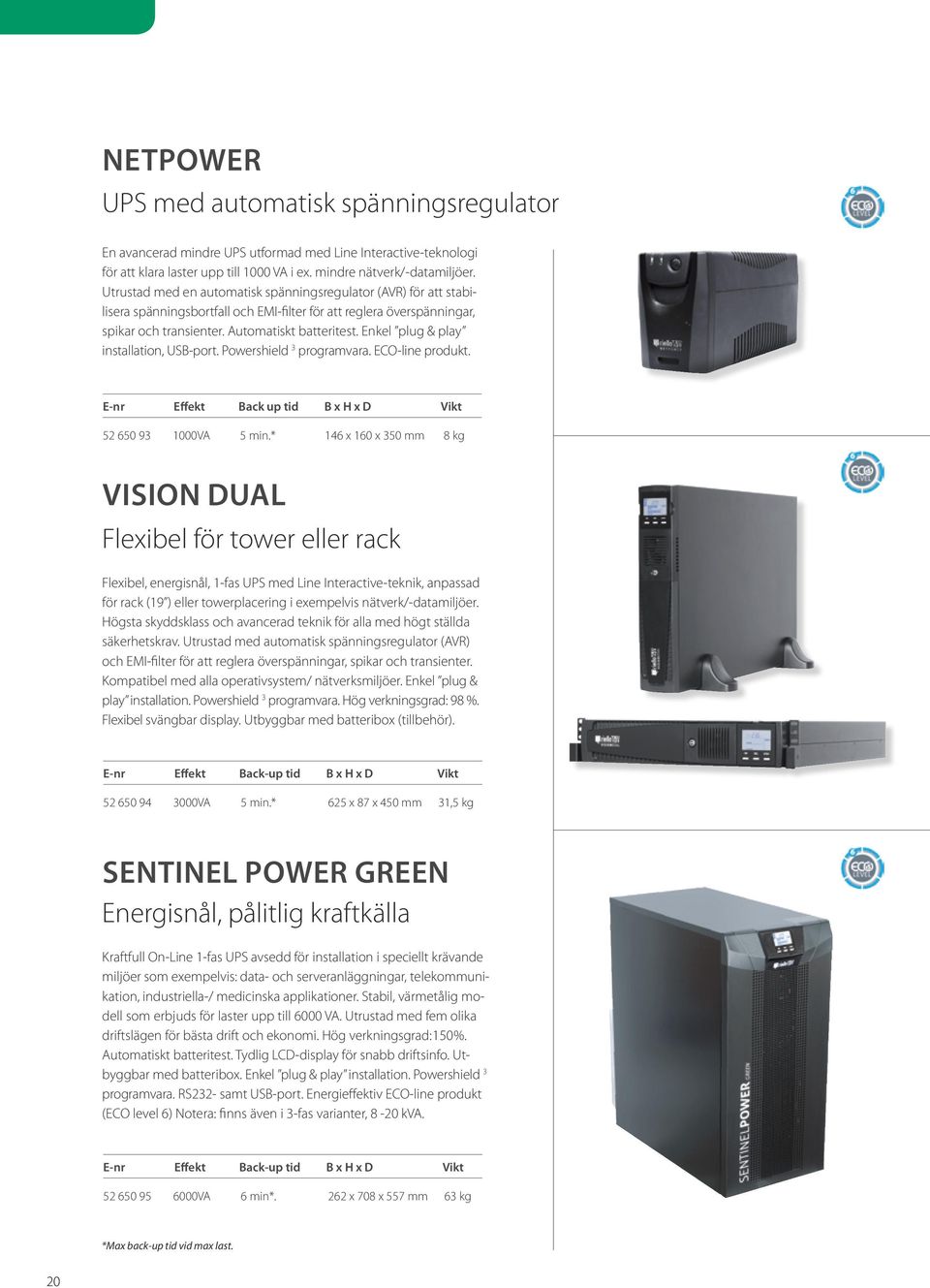

20 Netpower UPS med automatisk spänningsregulator En avancerad mindre UPS utformad med Line Interactive-teknologi för att klara laster upp till 1000 VA i ex. mindre nätverk/-datamiljöer. Utrustad med en automatisk spänningsregulator (AVR) för att stabilisera spänningsbortfall och EMI-filter för att reglera överspänningar, spikar och transienter. Automatiskt batteritest. Enkel plug & play installation, USB-port. Powershield 3 programvara. ECO-line produkt. E-nr Effekt Back up tid B x H x D Vikt VA 5 min.* 146 x 160 x 350 mm 8 kg Vision Dual Flexibel för tower eller rack Flexibel, energisnål, 1-fas UPS med Line Interactive-teknik, anpassad för rack (19 ) eller towerplacering i exempelvis nätverk/-datamiljöer. Högsta skyddsklass och avancerad teknik för alla med högt ställda säkerhetskrav. Utrustad med automatisk spänningsregulator (AVR) och EMI-filter för att reglera överspänningar, spikar och transienter. Kompatibel med alla operativsystem/ nätverksmiljöer. Enkel plug & play installation. Powershield 3 programvara. Hög verkningsgrad: 98 %. Flexibel svängbar display. Utbyggbar med batteribox (tillbehör). E-nr Effekt Back-up tid B x H x D Vikt VA 5 min.* 625 x 87 x 450 mm 31,5 kg Sentinel Power Green Energisnål, pålitlig kraftkälla Kraftfull On-Line 1-fas UPS avsedd för installation i speciellt krävande miljöer som exempelvis: data- och serveranläggningar, telekommunikation, industriella-/ medicinska applikationer. Stabil, värmetålig modell som erbjuds för laster upp till 6000 VA. Utrustad med fem olika driftslägen för bästa drift och ekonomi. Hög verkningsgrad:150%. Automatiskt batteritest. Tydlig LCD-display för snabb driftsinfo. Utbyggbar med batteribox. Enkel plug & play installation. Powershield 3 programvara. RS232- samt USB-port. Energieffektiv ECO-line produkt (ECO level 6) Notera: finns även i 3-fas varianter, 8-20 kva. E-nr Effekt Back-up tid B x H x D Vikt VA 6 min*. 262 x 708 x 557 mm 63 kg *Max back-up tid vid max last. 20

21 vanguard För alla typer av nätstörningar Vanguard är en On Line dubbelkonverterande serie UPS:er i storlekar från VA. Finns i både tower- och rackversioner för alla effektklassser och ger högsta skydd för alla typer av nätstörningar. Kompakt och lättplacerad UPS för ex: data/it, televäxlar, kassasystem, larmanläggningar m.fl. Batteribox finns som tillbehör. Inbyggd by pass. Ren sinusvåg vid alla driftslägen. Flerspråkig LCD-display. E-nr Effekt Back up tid B x H x D Vikt VA 25 min 152 x 238 x 420 mm 15.0 kg VA 40 min 152 x 238 x 420 mm 18.0 kg VA 40 min 152 x 238 x 420 mm 19.0 kg VA 80 min 225 x 360 x 425 mm 32.0 kg VA 80 min 225 x 360 x 425 mm 33.0 kg Notera! Alla angivna back up-tider för Vanguard avser drift med 200 W last. För info om rackvarianter, besök Modeller upp till 6000 VA på förfrågan. multi sentry (MST) Kraftpaket med maximalt skydd Kraftfull 3-fas serie som sätter standard för medelstora, transformatorlösa UPS:er. Utrustad med On Line, dubbelkonverterande teknik i ett format som ger hög verkningsgrad och god tålighet mot överlast (upp till 150 %) för de mest kritiska och krävande installationerna. Tack vare dess konfigurationsalternativ kan Multi Sentry användas för ett brett spektrum av applikationer och varierade prestandanivåer. Erbjuds i modeller från kva men är modulärt utbyggbar upp till åtta enheter. Fem olika driftslägen för effektiv och pålitlig drift. Utrustad med Battery Care System som optimerar batteriernas prestanda och förlänger livslängden på dem. Avancerad multikommunikation anpassad för alla operativsystem och nätverksmiljöer. ECO-Line produkt vilket gör den energieffektiv i stand by-läge. E-nr Effekt Back up tid B x H x D Vikt kva 10 min 440 x 1320 x 850 mm 105 kg* kva 9 min 440 x 1320 x 850 mm 110 kg* kva 9 min 440 x 1320 x 850 mm 115 kg* kva 5 min 440 x 1320 x 850 mm 115 kg* kva 7 min 440 x 1320 x 850 mm 135 kg* kva 6 min 440 x 1320 x 850 mm 145 kg* 100 kva ** 750 x 1900 x 855 mm 370 kg* 120 kva ** 750 x 1900 x 855 mm 380 kg* * Vikt utan batterier. ** För beräkning, lastinformation och övrig support, kontakta vårt försäljningskontor i Spånga: , eller gå in på för att läsa mer. 21

22 BELYSNING

23 Yori Spotlight eller system Minimalistisk spotlight i två storlekar från Reggiani. Liten kompakt spotlight som erbjuder mycket ljus (10-33W) och effektiv ljussättning med sina utbytbara reflektorer. Drivdonsenhet som har integrerad 3-fas universaladapter. Tillverkad i gjutet aluminium. Passar utmärkt i utställningar, gallerier och butiker. Finns i flera utföranden och spridningsvinklar, se kamiclightsafety.se. Art nr Beskrivning Ljusflöde Optik HQ 12 Yori LED spotlight 10W 735lm HQ 12 Yori LED spotlight 10W 735lm HQ 12 Yori LED spotlight 10W 735lm HQ 12 Yori LED spotlight 26W 2070lm HQ 12 Yori LED spotlight 26W 2070lm HQ 12 Yori LED spotlight 26W 2070lm HQ 12 Yori LED spotlight 33W 2710lm HQ 12 Yori LED spotlight 33W 2710lm HQ 12 Yori LED spotlight 33W 2710lm 52 23

24 SOLUS 9W/18W/26W 3-FAS Ny modell med 2400 lumen LED-spotlight med 3-fas universaladapter i klassisk cylindrisk design. Försedd med inbyggd LED-enhet (COB) som ger ett ljusflöde av 750lm/1550lm/2400lm ett lämpligt alternativ i hem, utställningar, butiker och kontor. Gjord av vitlackerat gjutet aluminium med inbyggt drivdon. Varmvitt ljus (3000K) med en färgåtergivning på Ra82. Solus spotlight Sealife Stockholm E-nr Beskrivning Ljusflöde Optik Solus 9W LED 750lm Solus 18W LED 1550lm Solus 18W LED 1550lm Solus 26W LED 2400lm Solus 26W LED 2400lm 55 NYHET 26W APOLLO LED 12W 3-FAS Klassisk spotlight med fast LED-chip Solus LED spotlight Spotlight med inbyggt 12W fast LED-chip. Med ett ljusflöde av 800lm motsvarar den ungefär ljuset från en 50W halogenljuskälla vilket gör spotlighten användbar i butiker, utställningar och kontor. Armaturen är gjord av aluminium med inbyggd 230V-driver. Försedd med reflektor, klart skyddsglas och 3-fas universaladapter. Går ej att ljusreglera. Livslängd h (L70). Mått spotlightdel/totalmått: Ø80x185 mm / Ø80x295 mm. Ljusdata: 800lm, 3000K, CRI 82. Riktbarhet: Vridbar 350º, vinklingsbar º. Elektriska data: 230V, IP20, Klass I. E-nr Beskrivning Ljusflöde Armaturfärg Optik Apollo LED spotlight Apollo LED 12W 800lm Vit Apollo LED 12W 800lm Svart 25 RULLE MAXI 35W 3-FAS GU10 välj LED eller halogen Spotlight med 3-fas universaladapter gjord för ljuskälla med GU10- sockel. Med cylindrisk form och tillverkad av vitlackerad aluminium är det ett lämpligt alternativ där man söker en enkel lösning som kan bestyckas med halogen eller LED-ljuskälla. Maxlängd LED-ljuskälla är 80 mm vilket gör att även många av de större LED-ljuskällorna passar. Mått spotlightdel / totalmått: Ø68x117 mm/ø68x225 mm. Ljuskälla: Max 35W GU10 230V. Riktbarhet: Vridbar 350º, vinklingsbar º. Elektriska data: 230V, IP20, Klass I. E-nr Beskrivning Effekt Sockel Armaturfärg Rulle Maxi Max 35W GU10 Vit Rulle Maxi LED spotlight 24

25 MINI-RULLE LED 5W SPOTLINE Komplett set eller separat spotlight Spotlight med inbyggt 5W LED-chip av 230V-typ vilket gör den liten och nätt utan synligt drivdon. Med ett ljusflöde av 310lm motsvarar den ungefär ljuset från en 35W halogenljuskälla vilket gör den till ett utmärkt alternativ i miljöer som hem, restauranger och hotell. Armaturen är gjord av aluminium med en klar frontlins samt försedd med 230V 1-fas plastadapter för Spotline skensystem. Kan ljusregleras. Livslängd h (L70). Beställ som komplett set med 4 stycken spotlights, 2x1m Spotline-skena inklusive anslutningsdon och skarv eller som separat spotlight. Mått spotlightdel/totalmått: Ø50x70 mm/ø50x125mm Ljusdata: 310lm, 3000K, CRI 82 Riktbarhet: Vridbar 300º, vinklingsbar º Elektriska data: 230V, IP20, Klass I Mini-Rulle LED spotlight MiniRulle LED set E-nr Beskrivning Armaturfärg Optik Ljusflöde Mini Rulle Spot 5W Vit lm Set 4 x Mini Rulle komplett Vit lm RUTGER LED 5W SPOTLINE Komplett set eller separat spotlight Spotlight med inbyggt 5W LED-chip av 230V-typ vilket gör den liten och nätt utan synligt drivdon. Med ett ljusflöde av 310lm motsvarar den ungefär ljuset från en 35W halogenljuskälla vilket gör den till ett utmärkt alternativ i miljöer som hem, restauranger och hotell. Armaturen är gjord av aluminium med en klar frontlins samt försedd med 230V 1-fas plastadapter för Spotline skensystem. Kan ljusregleras. Livslängd h (L70). ). Beställ som komplett set med 4 stycken spotlights, 2x1m Spotlineskena inklusive anslutningsdon och skarv eller som separat spotlight. Mått spotlightdel / totalmått: Ø50x55 mm/ø50x125 mm Ljusdata: 310lm, 3000K, CRI 82 Riktbarhet: Vridbar 300º, vinklingsbar º Elektriska data: 230V, IP20, Klass I Rutger LED spotlight E-nr Beskrivning Armaturfärg Optik Ljusflöde Rutger Spot 5W Vit lm Set 4 x Rutger komplett Vit lm 25

26 TRYBECA DOWNLIGHT Tre i en Fast LED downlight från Reggiani med unika egenskaper. Samma armatur kan monteras med insatsen i tre lägen infälld, i jämnkant med taket eller utstickande. Välj själv om armaturen skall vara dold, som en lysande del av taket eller ett utstickande designelement. Armatur gjord av aluminium med diffuserande frontdel av opalvit plast som ger ett mjukt och jämnt ljus. Finns rund, kvadratisk och kan beställas rektangulär. Kantring i vitt men kan även beställas i svart. Alla versioner, utom Ø300, är IP44 från undersidan och de är därmed ett bra alternativ i badrum och liknande. De flesta downlights i Trybeca serien kan beställas med don för ljusreglering med antingen Triacdimmer, 1-10V eller DALI-styrning. Färgtemperatur 3000K, CRI85 men kan beställas med 4000K. Måttet i beskrivningen avser måttet på den lysande frontdelen. Alla modeller levereras inklusive LED-driver och skall anslutas till 230V. Downlights i tabell nedan har vit kantring samt färgtemp 3000K. Trybeca utstickande E-nr Beskrivning Effekt Ljusflöde Yttermått Hål Djup Ljusreglering Trybeca Ø38 3W 315lm Ø57 mm Ø49 mm 100 mm Trybeca Ø75 6W 644lm Ø93 mm Ø85 mm 160 mm Triac Trybeca Ø75 8W 854lm Ø93 mm Ø85 mm 160 mm Triac Trybeca Ø W lm Ø17 mm Ø162 mm 170 mm Triac Trybeca Ø300 34W 3818lm Ø330 mm Ø313 mm 130 mm Trybeca #38X38 3W 315lm 57X57 mm Ø49X49 mm 100 mm Trybeca #75X75 6W 644lm 93X93 mm 85X85 mm 160 mm Triac Trybeca #75X75 8W 854lm 93X93 mm 85X85 mm 160 mm Triac Trybeca #150X W lm 170X170 mm 161X161 mm 170 mm Triac Trybeca #300X300 34W 3818lm 330X330 mm 313X313 mm 130 mm - Trybeca kant i kant Trybeca indragen 26

27 STELLA SWING Riktbara En serie riktbara downlights i olika effekter, spridningsvinklar och storlekar gjorda av vitlackerat gjutet aluminium. 3W modellen har ytter-diameter. Driver (dimbar) ingår till 9W och 26W-modellen och beställs separat till övriga. Alla versioner med 3000K och CRI82. IP21, klass II med driver, klass III utan driver. E-nr Beskrivning Ljusflöde YtterØ Håldiam Djup Stella Swing 3W mA 280lm Ø52mm Ø44mm 43mm Stella Swing 6W mA 360lm Ø92mm Ø82mm 55mm Stella Swing 6W mA 360lm Ø92mm Ø82mm 55mm Stella Swing 9W 30 inkl driver 600lm Ø92mm Ø82mm 70mm Stella Swing 9W 60 inkl driver 600lm Ø92mm Ø82mm 70mm Stella Swing 18W mA 950lm Ø132mm Ø122mm 135mm Stella Swing 26W 35 inkl driver 2400lm Ø132mm Ø122mm 135mm NYHET 26W STELLA FIX Fasta downlights IP44 En serie fasta downlights i olika effekter, spridningsvinklar och storlekar gjorda av vitlackerat gjutet aluminium. IP44 klassningen gör dem lämpliga även för våta utrymmen. Djupsittande LED-enhet ger ett avbländat ljus. Driver (dimbar) ingår till 9W och 18W-modellerna och beställs separat till övriga. Alla versioner med 3000K och CRI82. IP44, klass II med driver, klass III utan driver. E-nr Beskrivning Ljusflöde Ytterdiam Håldiam Djup Stella Fix 3W mA 280lm Ø45mm Ø40mm 56mm Stella Fix 6W mA 360lm Ø92mm Ø 82mm 70mm Stella Fix 9W 60 inkl driver 600lm Ø92mm Ø 82mm 90mm Stella Fix 18W 45 inkl driver 1450lm Ø132mm Ø122mm 135mm STELLA CHRYSTAL Dekorativa downlights IP44 Downlight med ljuseffekt. Frontdel av plast som sticker ned ur taket. Den är frostad på insidan och klar resten vilket ger en ljuseffekt och ett bredstrålande allmänljus. Armaturhus av gjutet aluminium. IP44-klassningen gör dem lämpliga även för våta utrymmen. 2,2W-modellen, har nedstickande del 22 mm och 7W har nedstickande del 34 mm. Driver beställs separat. Bägge versioner med 3000K och CRI82. IP44, klass III. E-nr Beskrivning Ljusflöde Ytterdiam Håldiam Djup Stella Chrystal 2,2W, 700mA 100lm Ø45 mm Ø35 mm 18 mm Stella Chrystal 7W, 700mA 380lm Ø71 mm Ø60 mm 35 mm 27

28 VISION/PLATE LED 3,8W För apparatdosa LED Vision - fast LED minidownlight 3,8W. Endast 13,5 mm i infällnadsdjup. Varmvitt ljus med god färgåtergivning. IP44 infälld i tät byggnadsdel. Kan fällas in i hyllplan. Gjord i aluminium med kantring av plast i färgerna vit, krom och titan. Levereras med 2 m anslutningsledning och snabbkopplingskontakt. För anslutning till separat LED-driver 12VDC, kan ljusregleras med speciell dimmer. Livslängd h (L70). Avbländande dekorationscylinder finns som tillbehör. Drivers 12V sid 31. LED Vision Plate 3,8W för apparatdosa. Plate har en extra bred täckring lämplig för apparatdosa där ljusöppningen har samma diameter som vanliga Vision. Armaturhuset har två öppningar anpassade för apparatdosans fästskruvar, vilket ger enkelmontering. Armaturen har ett infällnadsdjup på endast 13,5 mm. Armaturdiameter: Vision Ø68 mm, Vision Plate Ø92 mm Håltagningsmått /inbyggnadsdjup: Ø58 mm/13,5 mm Ljusdata: 165lm, 3000K, CRI85 LED: 3,8W LED spänningskonstant 12VDC Kapslingsklass armatur: IP44 (infälld i tät byggnadsdel), Klass III ø58 ø68 ø8 13,5 2,7 E-nr Beskrivning Armaturfärg Ljusflöde Vision LED 3,8W Vit 165lm Vision LED 3,8W Titan 165lm Plate LED 3,8W Vit 165lm Plate LED 3,8W Titan 165lm Dekocylinder Vit Dekocylinder transparent Opalvit Dekocylinder transparent Svart LED Driver 6W, 12VDC, 1 utg LED Driver 20W, 12VDC, 6 utg LED Driver 30W, 12VDC, 6 utg Vision LED Plate i apparatdosa Bred täckring till Plate täcker dosan Powerlite II LED 3W Lågt infällnadsmått ø8 ø ,7 Populär minidownlight med förbättrad LED-enhet som ger 30% mer ljus. Extremt tunn armatur med ett infällnadsdjup på 10 mm, håltagning på Ø55 mm och ytterdiameter på Ø70 mm. Kan fällas in i hyllplan. Gjord av gjutet aluminium. Kan beställas i färgerna vit, titangrå och blank krom. LED-enhet på 3W med varmvit ljus 3000K CRI 85, ansluts till separat driver 700mA. IP44-klassning gör Powerlite lämplig för placering i både torra och våta utrymmen. Distansdosa för utanpåliggande montage finns som tillbehör. Drivers sid 33. ø8 ø55-58 ø70 ø ,7 E-nr Beskrivning Armaturfärg Optik Powerlite II 3W Vit 40º Powerlite II 3W Titan 40º Powerlite II 3W Krom 40º Powerlite distansdosa Vit Powerlite distansdosa Titan 28

29 Powerlite Maxi LED 6,8W Med eller utan dekorationsring Fast LED-downlight med 6,8W LED och floodoptik 60º. Extremt tunn endast 10 mm vid infällnad. Kan fällas in i hyllplan. Varmvitt ljus med god färgåtergivning. IP21 infälld i tät byggnadsdel. Gjord i aluminium lackerad i färgerna vit och titan. Levereras med 2 meter anslutningsledning och snabbkopplingskontakt. För anslutning till separat LED-driver 700mA, kan ljusregleras med speciell dimringsbar driver. Livslängd h (L70). Avbländande dekorationsring finns som tillbehör. Drivers och tillbehör sid 33. Armaturdiameter: Ø89 mm Håltagningsmått/inbyggnadsdjup: Ø78 mm/10 mm Ljusdata: 330lm, 3000K, CRI85 LED: 6,8W LED strömkonstant 700mA Kapslingsklass armatur: IP21 (infälld i tät byggnadsdel), Klass III E-nr Beskrivning Armaturfärg Ljusflöde Powerlite Maxi 6,8W Vit 330lm Powerlite Maxi 6,8W Titan 330lm Dekorationsring Vit Dekorationsring transparent Opalvit Dekorationsring Titan ø78 ø8 10 ø89 2,5 Powerlite Maxi med dekorationsring Powerlite Swing LED 6,8W Justerbar reflektor Riktbar LED-downlight 6,8W LED. Lågt infällnadsdjup, endast 31mm. Varmvitt ljus med god färgåtergivning. IP21 infälld i tät byggnadsdel. Med reflektor som är justerbar mellan grader. Justering görs genom att vrida på en ring som utgör toppen på reflektorn. Gjord i aluminium med reflektor och med kantring i färgerna vit och titan. Levereras med 0,15 m anslutningsledning och snabbkopplingskontakt. För anslutning till separat LED-driver 700mA, kan ljusregleras med speciell dimringsbar driver. Livslängd h (L70). Drivers, sid 33. ø68 30,5 Armaturdiameter: Ø80 mm Håltagningsmått/inbyggnadsdjup: Ø68 mm/31 mm Ljusdata: 340lm, 3000K, CRI85 LED: 6,8W LED strömkonstant 700mA Kapslingsklass armatur: IP21 (infälld i tät byggnadsdel), Klass III ø80 1,8 E-nr Beskrivning Armaturfärg Optik Ljusflöde Powerlite Swing 6,8W Vit lm Powerlite Swing 6,8W Titan lm 29

30 LED SUPERSTRIPE Ljusstark LED-list LED-list med moduluppbyggnad som finns i längderna 200 och 300 mm. Uppbyggnaden med integrerad aluminiumprofil ger bättre kylning och därmed möjlighet att ha högre ljusflöde samtidigt som livslängden blir lång. Listerna har inbyggt skarvdon för rak skarv i varje ände som ger en närmast osynlig skarv och en ljusbild utan skuggor. Listerna kan monteras i längder om max 3,5 m (72W) per anslutning. Längden som anges är den lysande ytan, 300 mm-profilen finns även med inbyggt sidoanslutningsdon. Aluprofilen är grå och försedd med en välvd frostad plastlins som skyddar LED-enheten och fördelar ljuset jämnare. För anslutning till separat LED-driver 24VDC. Livslängd h (L70). Kan även beställas med 4000K. Finns i ljusstarkare Plus-utförandet eller Standard-utförandet. Mått: BxH: 18 mm x 10 mm, L: 200 eller 300 mm. Ljusdata Plus: 24W/m, 1750lm/m, 3000K, CRI85. Ljusdata Standard: 14,5W/m, 900lm/m, 3000K, CRI85. Elektriska data: LED spänningskonstant 24VDC. Kapslingsklass armatur: IP20, Klass III. Drivers mm, sid E-nr Beskrivning Effekt Längd Ljusflöde Superstripe Plus 4,8W 200 mm 350 lm Superstripe Plus 6,2W 300 mm 520 lm Superstripe Plus sidanslutning 6,2W 300 mm 520 lm Superstripe Standard 2,9W 200 mm 180 lm Superstripe Standard 3,6W 300 mm 270 lm Superstripe Standard sidanslutning 3,6W 300 mm 270 lm Superstripe anslutningsdon med 1,8 m ledning Superstripe skarv med 0,3 m mellanledning Superstripe skarv med 1,0 m mellanledning Superstripe fästclips i stål LED VERSA Tunn LED-list som kan kapas LED-list i flexibelt utförande. LED-enheter med 20 mm mellanrum som levereras med anslutning i bägge ändar och kan kapas en gång vilket ger två användbara LED-lister. Ingen nyanslutning eller skarvning kan göras. LED-enheterna är skyddade av en täckande plastfilm och listen monteras med hjälp av en förmonterad tejp på listens undersida. Finns i två längder 1200 mm eller 4800 mm, och varmvit eller kallvit. Kan med fördel kombineras med Aluchannel aluminiumprofil. Mått: B x H: 10 mm x 3 mm, L: 1200 mm eller 4800 mm Elektriska data: LED spänningskonstant 12VDC Kapslingsklass armatur: IP20, Klass III E-nr Beskrivning Effekt Längd Färgtemp LED Versa 6,5W 1200 mm Kallvit LED Versa 6,5W 1200 mm Varmvit LED Versa 14W 4800 mm Kallvit LED Versa 14W 4800 mm Varmvit 30

31 ALUCHANNEL Aluminiumprofil med opalvit front Aluminiumprofil för utanpåliggande montage som levereras inklusive opalvit plastfront. Lämplig för användande ihop med LED-lister då aluminiumprofilen fungerar som en kylfläns vilket minskar värmen i LED-listen och ger längre livslängd. Den opalvita plastfronten ger ett mjukt diffuserat ljus. Ändlock beställs separat. Aluchannel är ett mekaniskt tillbehör och innehåller ingen el, kan kapas på valfritt ställe. LED-List beställs separat. Mått: BxH: 20,5 mm x 10 mm, L: 2000 mm eller 3000 mm. E-nr Beskrivning Längd Aluchannel 2000 mm Aluchannel 3000 mm Aluchannel ändlock FÖRDELNING, DRIVERS 12V DC / 3000 Drivers ansluts till 230V 50Hz och är avsedda att driva spänningskonstanta 12VDC LED-armaturer. Försedda med snabbkopplingskontakter. För användning inomhus. Alla drivers levereras med 2 m ledning och stickpropp. Dimmer är för 12VDC och av PWM-typ. Den installeras mellan driver och armatur. 20,5 E-nr Beskrivning Förlängningssladd 1800 mm 12VDC med hona-hane kontakt T Förlängningssladd 5000 mm 12VDC med hona-hane kontakt T Förgrening 3-vägs T1, 12VDC ansluts till separat driver Fördelningsdosa med 6 utgångar T1, 12VDC ansluts till separat driver Dimmer 36W, 12VDC, T LED Driver 6W, 12VDC, 1 utgång T LED Driver 20W, 12VDC, 6 utgångar T LED Driver 30W, 12VDC, 6 utgångar T1 Driver 30W 6 utgångar Förgrening 3-vägs Förlängningssladd Fördelningsdosa 6 utgångar 31

32 TILLBEHÖR LED 12/24 VDC DÖRRAUTOMATIK Styr belysningen Tänd och släck ljuset med automatik eller tryckknapp med hjälp av tillbehör som används för att styra 12VDC eller 24VDC spänningskonstanta LED armaturer. IR-brytaren håller ljuset tänt så länge inget skymmer framför brytaren och släcker när t ex en dörr stängs framför. PIR-sensorn tänder ljuset när rörelse av en varm kropp registreras framför den och håller ljuset tänt i ca 10 sekunder. Med tryckknappen tänder man och släcker ljuset eller dimrar genom att hålla inne knappen. Anslut sensorenheten till en masterenhet för 12VDC eller 24VDC med hjälp av den medföljande 1,8 m långa ledningen med snabbkontakt. OBS! Man kan koppla tre stycken sensorenheter till en masterenhet men alla tre sensorenheter måste vara av samma typ. Styrningen installeras på samma slinga som den styrda belysningen och placeras mellan drivern och armaturen och använder samma typ av snabbkontakter. Masterenheten klarar max 36W. Kan ej kombineras med annan dimmer. Mått IR/PIR-sensor Ø35 mm, H 14,5 mm. Mått tryckknapp ytter Ø15 mm, hål Ø13 mm, L 25 mm IR-brytare 12/24VDC E-nr Beskrivning Längd Bredd Höjd IR-brytare PIR-sensor Tryckknapp med dimfunktion Masterenhet 12 VDC T Masterenhet 24 VDC T PIR-sensor 12/24VDC LED DRIVERS 350mA/500mA/700mA Drivers som kan ljusregleras med vriddimmer av transistor-typ ansluts till 230V 50Hz och är avsedda att driva strömkonstanta LED-armaturer. Försedda med kopplingsplint primärt och sekundärt. IP20, klass II. Kombinera med den fördelningsbox som är avsedd för de armaturer som är valda. E-nr Beskrivning Längd Bredd Höjd 25 1, ø1 off on - off ø13 off Tryckknapp 12/24VDC LED-driver 12W 350 ma LED-driver 20W 350 ma LED-driver 12W 500 ma LED-driver 20W 500 ma LED-driver 36W 500 ma LED-driver 12W 700 ma LED-driver 20W 700 ma off 1sec on - off 2sec 32

33 FÖRDELNING 350mA/500mA/700mA Fördelningsboxar för Stella Swing/Fix serien. Då de är strömkonstanta måste varje uttag i fördelningsboxen som inte används kortslutas med en mini-plugg. E-nr Beskrivning Fördelningsbox 2 uttag K1 Stella med 2 m ledning Fördelningsbox 3 uttag K1 Stella med 2 m ledning (inkl 1plugg) Fördelningsbox 6 uttag K1 Stella med 2 m ledning (inkl 3plugg) Miniplugg Stella K1 för kortslutning av uttag Fördelningsbox 2 uttag K1 Miniplugg för kortslutning K1 FÖRDELNING, DRIVERS 24VDC Drivers ansluts till 230V 50Hz och är avsedda att driva spänningskonstanta LED-armaturer med 24VDC. Försedda med snabbkopplingskontakter. För användning inomhus. Alla drivers levereras med 2 m ledning och stickpropp. E-nr Beskrivning Förlängningssladd 1800 mm 24VDC m hona-hane kontakt T Fördelningsdosa med 2 utg T2, 24VDC ansluts till separat driver Fördelningsdosa med 6 utg T2, 24VDC ansluts till separat driver LED-driver 24VDC 20W 1 utgång T LED-driver 24VDC 30W 1 utgång T LED-driver 24VDC 75W 1 utgång T2 FÖRDELNING, DRIVERS 700mA Drivers ansluts till 230V 50Hz och är avsedda att driva strömkonstanta LED-armaturer med 700mA drivström. Försedda med snabbkopplingskontakter. För användning inomhus. Varje uttag i fördelningsboxen som inte används måste kortslutas med en mini-plugg. Alla drivers levereras med 2 m ledning och stickpropp. 25W dimringsbar driver styrs med en tryckknapp. (LED Powerlite/Max/Swing.) LED-driver 24VDC 30W Fördelningsdosa 2 utg 24V Förlängningssladd 24VDC Fördelningsdosa 6 utg 24V E-nr Beskrivning Förlängningssladd 1800 mm 700mA m hona-hane kontakt T Fördelningsdosa med 6 utg T3, 700mA ansluts till separat driver LED Driver 12W, 700mA, 3 utg T LED Driver 25W, 700mA, inkl dosa med 6 utg T3, dimringsbar Tryckknapp till dimringsbar driver Minikonverter 3W 12V/700mA T1/T3 LED Driver 25W, 700mA Förlängningssladd 700mA Fördeln.dosa 6 utg 700mA Minikonverter 24V/12V/700 33

34 Funkis Deco IP44 Väggarmatur med ljuseffekt Armatur för inom- och utomhusbruk på vägg med trendig design. Lämplig vid entréer eller som fasadljus både för hem och offentlig miljö. Till-verkad av gjutet aluminium med inbyggd driver som ansluts till 230V. Ledningsinföring bakifrån. LED-enheten sitter i armaturens framkant och ger ett indirekt avbländat ljus. Bredstrålande med en spridning på ca 140º vinkel både upp och ned. Bestyckad med ett 6W multichip som ger 350lm och ett varmvitt ljus 3000K. Ljusstyrningsskiva finns som tillbehör. Mått, LxBxH:128x130x80 mm Ljusdata: Multichip 350lm, 3000K, CRI82 Kapslingsklass: IP44, Klass I, skall jordas Anslutning: Ansluts till 230V, inbyggd driver (går ej att ljusreglera) E-nr Beskrivning färg Effekt Ljusflöde Funkis Deco Antracitgrå 6W LED 350lm Funkis Deco Silvergrå 6W LED 350lm Funkis Deco tillbehör ljusstråle Antracit Funkis Deco tillbehör ljusstråle Silver NYHET Funkis ProLED IP44 Enkel och dubbel Ljusstark armaturserie för inom- och utomhusbruk på vägg. Lämplig som fasadbelysning eller för att lysa upp entréer både i hem och offentlig miljö. Tillverkad av gjutet aluminium och försedd med klart skyddsglas samt en facetterad reflektor för bästa verkningsgrad. LED-enheten har en djup-sittande position vilket ger en god avbländning. Inbyggd 230V driver innebär enkel installation, går ej att ljusreglera. Distansram för utanpåliggande ledning finns som tillbehör till singel och dubbel. Mått, LxBxH: Singel: 140x100x115 mm, Dubbel: 140x100x230 mm Mått väggfäste: Singel & Dubbel: 105x80 mm Ljusdata: 1x resp 2x 750lm, 3000K, CRI82 Kapslingsklass: IP44, Klass I, skall jordas E-nr Beskrivning Färg Effekt Ljusflöde Optik Funkis ProLED 1x9W Antracit 9W LED 750lm Funkis ProLED 1x9W Silvergrå 9W LED 750lm Funkis ProLED 2x9W Antracit 2x9W LED 1500lm Funkis ProLED 2x9W Silvergrå 2x9W LED 1500lm Funkis distansram Antracit Funkis distansram Silvergrå 34

35 Funkis ProLED IP44 Utanpåliggande downlight Ljusstark armatur för inom och utomhusbruk i tak. Lämplig för att lysa upp entréer både i hem och offentlig miljö. Tillverkad av gjutet aluminium och försedd med klart skyddsglas samt en facetterad reflektor för bästa verkningsgrad. LED-enheten har en djupsittande position vilket ger en god avbländning. 55 spridningsvinkel. Inbyggd 230V driver innebär enkel installation, går ej att ljusreglera. Mått, ØxH: 100 mmx127 mm Ljusdata: 750lm, 3000K Kapslingsklass: IP44, Klass I, skall jordas E-nr Beskrivning färg Effekt Ljusflöde Funkis ProLED 9W downlight Antracit 9W LED 850lm Funkis ProLED 9W downlight Silvergrå 9W LED 850lm FUNKIS PROLED SPOTLIGHT 9W med jordspett Flexibel LED-spotlight för utomhusbruk. Spotlight med rund fästplatta som kan kombineras med tillbehöret jordspett eller fästas på vägg eller tak. Ett bra alternativ för att lysa upp en trädgård eller andra platser där man vill ha en mobil utomhusspotlight. Vridbar och riktbar. Tillverkad av gjutet aluminium försedd med klart skyddsglas samt en facetterad reflektor för bästa verkningsgrad. LED-enheten har en djupsittande position vilket ger en god avbländning. 35 spridningsvinkel. Livslängd h (L70). Inbyggd 230V driver innebär enkel installation, går ej att ljusreglera. Levereras inklusive 2 meter gummiledning med stickpropp. Mått, ØxH: 100 mm x 138 mm Ljusdata: 850lm, 3000K, CRI82 Kapslingsklass: IP44, Klass I, skall jordas Elektriska data: 230V, 50Hz E-nr Beskrivning Effekt Färg Ljusflöde Funkis ProLED spotlight 9W Antracit 850lm Funkis ProLED markspett - Stål 850lm Markspett beställs som tillbehör 35

36 FLAT BASIC LED/FLAT POLYMERO LED Klassiker från RZB nu med LED Flat Basic har kupa i munblåst opalvitt glas vilket ger ett mjukt och jämnt ljusflöde och en exklusiv känsla. Finns nu även i LED-utförande. Armaturens bottendel är gjord av plast med fast LED-enhet samt inbyggt drivdon 230V. IP43 (tak) / IP44 (vägg). Klass I. Flat Polymero med opalvit plastkupa (polykarbonat) har hög slagtålighet, IK10. Serien finns i många varianter där alla passar bra som allmänbruksarmaturer. Bottendelen gjord av metall med fast LED-enhet samt inbyggt drivdon 230V. IP40. Klass I. Polymero kan även beställas med kupan i PMMA. Flat Polymero Sens är lika Flat Polymero enligt ovan men försedd med en rörelsesensor som känner av rörelse och då tänder ljuset. Sensorn är av HF-typ och sitter dold under kupan. Med de tre justeringsskruvarna kan tre parmetrar justeras - tiden för ljus efter sista rörelse kan ställas ifrån ca 10 sekunder upp till ca 30 minuter, ljuset vid vilken nivå armaturen skall tändas och känsligheten för rörelse. Flatserien finns i fler utföranden, nedan färgtemperatur 3000K - kan även beställas med LED-enhet i färgtemperatur 4000K. Finns även med dimbara DALI-don. E-nr Beskrivning Effekt Diameter Ljusflöde Kupa Höjd Flat Basic - glaskupa Flat Basic 8,7W Ø300 mm 545lm Glas 106 mm Flat Basic 10,3W Ø370 mm 980lm Glas 118 mm Flat Polymero - plastkupa Flat Polymero 12W Ø300 mm 922lm PC 100 mm Flat Polymero 18W Ø360 mm 1410lm PC 100 mm Flat Polymero 24W Ø460 mm 2100lm PC 120 mm Flat Polymero sens - med rörelsesensor Flat Polymero 12W Ø300 mm 922lm PC 100 mm Flat Polymero 18W Ø360 mm 1410lm PC 100 mm Flat Polymero 24W Ø460 mm 2100lm PC 120 mm 36

37 ENVIOS IP66 14W, 26W, 32W, 39W Envios är en serie utanpåliggande väggarmaturer som fungerar som spotlights, fasadbelysning eller som utanpåliggande downlights. Armaturen har en diameter på Ø126 mm resp Ø226 mm. Tillbehör som bländskydd, stolpfäste, väggbygel, väggfäste, linfäste och markspett kan beställas separat. Den höga IP-klassen gör Envios lämplig för utomhusmiljöer som parker, trädgårdar eller fasader. Varmvitt ljus; 3000K, med god färgåtergivning, CRI85. Det unika IOS-reflektorsystemet gör det möjligt att styra ljuset i fem olika spridningsvinklar. 14W/32W-varianten kan ljusregleras med dimmer och 26W/39W med 1-10V styrning. Färgtemperatur 3000K, CRI85. Kan även beställas i färgerna vit eller antracit svart, samt med färgtemperatur 4000K. Envios finns i flera utföranden, se kamiclightsafety.se. Mått: Medium: Ø126x190 mm, Maxi: Ø226x253 mm Drivdon: Elektroniskt, inbyggt Kapslingsklass: Klass II, IP 66, F-märkt Spänning: 230V, 50Hz Artikelnr Beskrivning Effekt Färg Ljusflöde Ljusregl Optik WW28 Envios IP66 Medium 14W Titan 995lm Dimmer 12º WW28 Envios IP66 Medium 14W Titan 995lm Dimmer 22º WW28 Envios IP66 Medium 14W Titan 995lm Dimmer 52º WW28 Envios IP66 Medium 26W Titan 2408lm 1-10V 12º WW28 Envios IP66 Medium 26W Titan 2408lm 1-10V 22º WW28 Envios IP66 Medium 26W Titan 2408lm 1-10V 52º WW28 Envios IP66 Medium 32W Titan 2817lm Dimmer 12º WW28 Envios IP66 Medium 32W Titan 2817lm Dimmer 20º WW28 Envios IP66 Medium 32W Titan 2817lm Dimmer 52º WW28 Envios IP66 Medium 39W Titan 3955lm 1-10V 12º WW28 Envios IP66 Medium 39W Titan 3955lm 1-10V 22º WW28 Envios IP66 Medium 39W Titan 3955lm 1-10V 52º Markspett till Envios (bygel krävs) Linfäste Envios Medium Väggbygel Envios Medium Titan Väggfäste Envios Medium Titan Stolpfäste singel Envios Medium Titan Stolpfäste dubbel Envios Medium Titan Bländskydd 45º Envios Medium Svart Bländskydd runt Envios Medium Svart WW28 Envios IP66 Maxi 4x14W Titan 3980lm Dimmer 18º WW28 Envios IP66 Maxi 4x14W Titan 3980lm Dimmer 32º WW28 Envios IP66 Maxi 4x14W Titan 3980lm Dimmer 72º Stolpfäste singel Envios Maxi Titan Stolpfäste dubbel Envios Maxi Titan Väggbygel Envios Maxi Titan Väggfäste Envios Maxi Titan Bländskydd runt Envios Maxi Svart Hagaborgsskolan Bromma kyrka 37

38 LIGHTSTREAM LED IP65 Mini, Midi och Maxi Strålkastarserie från RZB med brett utbud av effekter och spridningsvinklar. Gjorda av gjutet aluminium med härdat frontglas och reflektor av aluminium. Inbyggdt drivdon. Varmvitt ljus; 3000K, med god färgåtergivning, CRI Kan även beställas i silvergrå, samt med färgtemperatur 4000K. Stolpfäste finns som tillbehör. Överkopplingsbar. Klass I, IP65, 230V, 50Hz. Mått: LxBxH Mini 194x109x226 mm, Midi 267x142x336 mm, Maxi 174x374x501 mm. Artikelnr Beskrivning Effekt Färg Ljusflöde Optik Lightstream LED Mini 22W Antracit 1 510lm 12º Lightstream LED Mini 28W Antracit 2 090lm 32º Lightstream LED Mini 28W Antracit 2 150lm 106º Lightstream LED Midi 50W Antracit 2 520lm 12º Lightstream LED Midi 56W Antracit 4 140lm 32º Lightstream LED Midi 56W Antracit 4 030lm 106º Lightstream LED Maxi 116W Antracit 9 440lm 44º Lightstream LED Maxi 235W Antracit 17150lm 44º Lightstream LED Maxi 116W Antracit 9 020lm 102º Lightstream LED Maxi 235W Antracit lm 102º Lightstream LED Maxi 116W Antracit 9 820lm asym Lightstream LED Maxi 235W Antracit lm asym Mini silver Midi antracit Mini antracit Maxi silver Ledona IP65 Utomhusdownlight tät även från ovansidan En ny downlight-serie från RZB IP65-klassade även från ovansidan. Serien finns i tre storlekar: Mini, Midi, Maxi. Tillverkad av gjutet aluminium med facetterad aluminiumreflektor och försedda med klart skyddsglas. Med effekter från 10W upp till 47W och ljusflöde från 850lm till 3450lm. Drivdonen är IP20 och kan beställas i dimbart DALI utförande. LED-enheteten finns i 3000K eller 4000K. Färg: vit. Lämplig för undertak i utomhusmiljö tex entréer eller liknande. Artikelnr Beskrivning Diameter Ljusflöde Optik Ledona Mini 9,8W 140 mm 844lm Ledona Mini 20,7W 140 mm 1476lm Ledona Midi 20,7W 180 mm 1578lm Ledona Midi 30,7W 180 mm 2567lm Ledona Maxi 30,7W 230 mm 2557lm Ledona Maxi 46,87W 230 mm 2557lm Driver LED för 10W Driver LED för 20-31W Driver LED för 47W 38

39 FUNKIS TECH IP67 MARKSTRÅLKASTARE LED Energisnåla En serie markstrålkastare i olika storlekar och effekter. Gjorda med kantring av rostfritt stål och armaturhus av gjutet aluminium. Försedda med klart skyddsglas och leveraras inklusive infällnadsmodul i plast. Inbyggda fasta LED-enheter samt inbyggda 230V-drivers för alla, utom Funkis Micro 3W som ansluts till separat driver 350mA. Frontglas klarar kg statisk belastning beroende på modell, ej för överkörning. IP67, Klass I (utom Micro 3W, Klass III). Varmvita LED 3000K. E-nr Beskrivning Ljusflöde Ytter Ø Djup Optik Micro 3W, 350mA 300lm Ø56 mm 100 mm 25º Mini 1W, 230V 120lm Ø93 mm 100 mm 30º x1W, 230V 360lm Ø135 mm 112 mm 10º W, 230V 750lm Ø190 mm 135 mm 10º W, 230V 750lm Ø190 mm 135 mm 30º SUNNEX ARBETSBELYSNING 6W LED med inbyggd dimmer SL9 är en arbetsbelysningsarmatur som bygger på Sunnex väl beprövade flexarm. Nu med en fast LED-enhet som dessutom går att ljusreglera genom att vrida på justeringsringen i själva armaturdelen. SL9 levereras alltid med justerbar led och ett fäste med mått 60 x 60 mm. Välj längd på arm 500 mm, 700 mm eller tag spotmodellen. LEDenheten har en färgtemperatur på 4300K med CRI85 och motsvarar ljusmässigt en 50W halogenljuskälla. Finns med optik 10º och 25º men kan även beställas med optik 40º. Armaturen ansluts till 12-24V AC/DC, 50/60Hz och är IP67, klass III. Transformator 230/12V 10VA IP44 finns som tillbehör. Andra tillbehör är magnetfäste, bordsfäste, tving och väggkonsol. Färg: svart. E-nr Beskrivning Effekt Armlängd Optik SL9 med flexarm 6W 500 mm 10º SL9 med flexarm 6W 500 mm 25º SL9 med flexarm 6W 700 mm 10º SL9 med flexarm 6W 700 mm 25º SL9 spot 6W 10º SL9 spot 6W 10º Magnetfot SL9, Ø110mm Trafo SL9 230/12V, IP Bordsfot oktogon Ø200 mm Tvlngfäste, max 42 mm Väggkonsol, L-fäste 50 x 80 mm 39

40 BRANDVARNARE 40

41 230V Brandvarnare - KI-10 serien med kombinationsmöjligheter Gemensamma egenskaper En serie optiska brandvarnare och en värmedetektor för anslutning till elnätets 230V med storlek på endast Ø100x55 mm vilket gör den idealisk för olika interiörer och lokaler. Snabbfästet Fast-Fix, möjliggör snabb installation. Monteringsbasen kan förinstalleras på takdosa, över ett utkast eller med utanpåliggande kabel utan att brandvarnaren behöver monteras. När bygget är klart och byggdammet har lagt sig kan installationen slutföras och varnaren sättas på plats. Brand- & värmedetektorer kan sammankopplas med upp till 15 stycken, larmar en larmar alla. Som tillbehör finns KI-RB reläsockel för styrning av externa laster samt KI-RF radio sockel för trådlös sammankoppling. Kombinera gärna trådlöst och trådbundet. Ny optisk kammare med X-profil och termisk stabilitetskompensation, ger optimal detektionskapacitet samtidigt som oönskade larm motverkas. Varning för låg batterispänning börjar ofta på natten, därför går de att tysta detektorerna i 10 timmar för att undvika störd nattsömn. Vid larm kan man se vilken detektor i kedjan som orsakar larmet genom indikeringslampan i brandvarnaren. Testade och godkända enligt standard EN14604:2005. KI-10RL Brandvarnare optisk inbyggt uppladdningsbart 10-års litiumbatteri kraftig larmsignal på 85dB/3m Enr BRAND- VARNARE NYTT KI-10B Brandvarnare optisk utbytbara backupbatterier 3xAAA, 1.5V kraftig larmsignal på 85dB/3m Enr KI-10H Värmedetektor larm vid temperatur över 54 C utbytbara backupbatterier 3xAAA, 1.5V kraftig larmsignal på 85dB/3m Enr KI-RB Reläsockel KI-RF Radiosockel installeras istället för den vanliga installationssockeln kompatibla KI-modeller, 10B, 10RL, 10H växlande kontakt 2A@230V AC Enr trådlös sammankoppling, max. 15 st enheter installeras istället för den vanliga installationssockeln kompatibla KI-modeller, 10B, 10RL, 10H inbyggt 10-år litiumbatteri frekvensen 868,65 MHz Enr E-nr Beskrivning Mått Vikt KI-10RL 230V Brandvarnare inb. Li-batteri Ø100x55 mm 185 g KI-10B 230V Brandvarnare utb. batteri Ø100x55 mm 185 g KI-10H 230V Värmedetektor >54 C Ø100x55 mm 185 g KI-RB Reläsockel 2A@230V AC Ø114x25 mm 120 g KI-RF Radiosockel Ø114x25 mm 120 g 41

42 Optisk brandvarnare 9V Trådlös TRÅD- LÖST! Ett obegränsat antal brandvarnare kan kopplas samman till ett system som kommunicerar trådlöst över 16 olika kanaler. Känner en brandvarnare av rök så larmar den till alla brandvarnare på samma kanal inom radions räckvidd. En masterkanal kan väljas som sänder och tar emot signal från alla enheter. Med pausfunktionen kan känsligheten tillfälligt sänkas för att undvika oönskade larm vid t.ex. matlagning. Som tillval i detta trådlösa 16-kanaliga system finns även värmedetektor, larmcentral och larmknapp. Frekvens 434,92 MHz, räckvidd upp till 100 m i fri terräng. Testad och godkänd enligt EN 14604:2005, R&TTE CE E-nr Beskrivning Mått Vikt Brandvarnare 9V trådlös 16 Ch Ø105x33 mm 120 g Värmedetektor 9V trådlös 16 Ch Ø100x27 mm 105 g Larmcentral 9V trådlös 16 Ch med NO relä 109x55x30 mm 100 g Larmtryckknapp 9V 16 Ch 85x85x50 mm 240 g Optisk brandvarnare Inbyggda 10 års batterier De specialanpassade litiumbatterierna har minst 60% högre kapacitet än övriga så kallade 10 års-batterier på marknaden. Batterierna är fast monterade och kan inte demonteras. Brandvarnaren är datummärkt och varnar i intervaller när batterierna håller på att ta slut efter minst 10 år. Modell har pausfunktion och är sammankopplingsbar med upp till 12 stycken, larmar en larmar alla. De kopplas samman med två ledare à 0,75 mm 2. Takfästet är svart och syns tydligt om brandvarnaren saknas i taket, detta är en säkerhetsfunktion. Testad och godkänd enligt EN14604:2005 med ljudtryck på minst 85dBm på 3meter. 10 ÅRS BATTERI E-nr Beskrivning Mått Vikt års Brandvarnare Ø105x33 mm 115 g års Brandvarnare sammank. bar Ø105x33 mm 115 g 42

43 Optisk brandvarnare med 9V UltraLife litiumbatteri Optisk brandvarnare med testknapp för funktionskontroll och diod som indikerar full funktion med 1 blink/min. Med en sprint kan man säkra så att brandvarnaren inte kan tas ned från sitt fäste. Levereras med 9V Ultra- Life litiumbatteri, svart fästplatta som syns om brandvarnaren saknas i taket, skruv och plugg samt bruksanvisning på svenska. UltraLife batteriet ger en drifttid på mellan 5-8 år. Testad och godkänd enligt EN14604:2005 med ljudtryck på 85dBm på tre meter. LITIUM- BATTERI E-nr Beskrivning Mått Vikt Brandvarnare med 9V litiumbatteri Ø105x33 mm 115 g Optisk brandvarnare 9V Sammankopplingsbar, pausfunktion Optisk brandvarnare med testknapp för funktionskontroll och pausfunktion som sänker känsligheten i 10 minuter för att undvika onödiga larm i samband med t.ex. matlagning. Med två ledare à 0,75 mm 2 kan upp till 12 stycken kopplas samman till ett gemensamt system, larmar en larmar alla. En diod indikerar full funktion med 1 blink/min. Testad och godkänd enligt EN14604:2005 med ljudtryck på 85 dbm på 3 meter. Med en sprint kan man säkra så att brandvarnaren inte kan tas ned från sitt fäste. Batterispärr säkrar att brandvarnaren inte kan monteras utan batteri. Levereras med 9V batteri, kontakt för sammankoppling, svart fästplatta som syns om brandvarnaren saknas i taket, skruv och plugg samt bruksanvisning på svenska. KAN LÄNKAS E-nr Beskrivning Mått Vikt Brandvarnare 9V sammankopplingsbar Ø105x33 mm 115 g Optisk brandvarnare 9V Pausfunktion Optisk brandvarnare med testknapp för funktionskontroll och diod som indikerar full funktion med 1 blink/min. Godkänd enligt EN14604:2005 med ljudtryck på 85dBm på 3 meter. Med pausfunktionen kan känsligheten tillfälligt sänkas för att undvika oönskade larm vid t.ex. matlagning. Med en sprint kan man säkra så att brandvarnaren inte kan tas ned från sitt fäste. Levereras med 9V batteri, svart fästplatta som syns tydligt om brandvarnaren saknas i taket, skruv och plugg samt bruksanvisning på svenska. PAUS- FUNKTION E-nr Beskrivning Mått Vikt Brandvarnare med 9V litiumbatteri Ø105x33 mm 115 g 43

44 Brandvarnarcentral II Med larmrelä och backuppbatteri Brandvarnarcentralen har inbyggt backupbatteri och utgångar för larm (NO) och batteri och nätfel (NC). Centralen ansluts direkt till 230V-nätet och kan strömförsörja upp till 12 stycken brandvarnare. Vid strömavbrott håller reservbatteriet anläggningen i drift i minst 8 dygn. Vid larm sluter larmreläet som kan aktivera extern enhet, t.ex. extern siren eller blixtljus. Brandvarnarslingan övervakas och vid avbrott eller kortslutning ljuder centralen. Vid nätfel längre än 30 minuter så bryter felreläet och extern varningsutrustning kan aktiveras. Lysdiod indikerar status. Centralen är avsedd att monteras på DIN-skena. E-nr Beskrivning Mått Vikt Brandvarnarcentral med 9V backupbatteri 90x53x57 mm 215 g Systembrandvarnare II med fjärrstart Ø100x28 mm 70 g SYSTEM 44

45 Välj rätt brandvarnare Det finns tre typer av brandvarnare optiska, joniserande och värmedetekterande. Den optiska brandvarnaren är bäst när det gäller att detektera pyrande bränder med synliga rökpartiklar vilka är vanligast i hemmamiljöer. Den joniska brandvarnaren anses vara bättre när det gäller att detektera hastigt uppflammande eller explosionsartade bränder med fullständig förbränning. Värmedetektorn väljer du i utrymmen där naturliga förbränningspartiklar kan orsaka oönskade larm som t.ex. i kök, badrum, tvättstugor och garage. Placering Har man flera våningar i bostaden ska man ha minst en brandvarnare per våningsplan. För att uppnå bästa trygghet bör brandvarnarna kopplas samman så att de hörs i alla utrymmen samtidigt, detta förkortar utrymningstiden väsentligt. Placera helst brandvarnare i och/eller intill sovrum för att lättare kunna väckas av larmsignalen då man sover. Brandvarnare skall monteras i taket i rummets högsta punkt och ha ett fritt utrymme på minst 50 cm runt brandvarnaren. Om trappor finns i bostaden skall brandvarnare placeras i utrymmet direkt ovanför trappan eftersom röken, vid brand, stiger uppåt den vägen. Råd och regler för brandvarnare Boverkets byggregler, (BFS 2013:14, BBR 20) (Utdrag) 5:2513 Brandvarnare Brandvarnare ska installeras när dessa är en förutsättning för brandskyddets utformning. Brandvarnare ska utformas och placeras så att de, med hög tillförlitlighet, har förmåga att detektera och varna vid brand. Brandvarnare ska dessutom utformas med tillräckligt snabb aktiveringstid så att de varnar tidigt. Brandvarnare ska utformas så att korrosion, termisk påverkan eller andra faktorer i byggnadens miljö inte påverkar tillförlitligheten. (BFS 2011:26). 5:353 Verksamhetsklass 3 (Bostäder) Bostäder i verksamhetsklass 3 ska förses med anordningar för tidig upptäckt och varning i händelse av brand. Signalen ska kunna uppfattas i de utrymmen där personer vistas mer än tillfälligt. Bostadsrum i verksamhetsklass 3 som finns i byggnader i byggnadsklass Br2 eller Br3 ska kunna utrymmas utan hjälp av räddningstjänsten. (BFS 2011:26). (Br2 och Br3 = Byggnadsklasser). Utdrag ur ALLMÄNT RÅD Anordningar för tidig upptäckt och varning i händelse av brand bör utgöras av brandvarnare. (BFS 2011:26). 45

46 MÄTINSTRUMENT 46 46

47 Installationstestare MPI-505 MPI-505 är en ergonomiskt utformad installationstestare för kontroll och verifiering av elinstallationer enligt föreskrifterna. En PE-elektrod säkerställer att ingen farligt spänning finns på jorden. Lagra 990 mätningar i minne genom att välja position och grupp. Belyst display, problemfri uppkoppling till PC för utskrift av resultaten via medföljande USB kabel. Uppfyller SS EN : 2-7, för bästa prestanda och SS EN Kat IV 300V EMC EN :2006 och EN :2006 för hög säkerhet. Levereras med: Testkablar, krokodilklämmor, mätspetsar, stickproppadapter med fjärrkontroll, kalibreringscertifikat, PC-program S-Reader, bruksanvisning, nackrem och batterier. Allt i en praktisk mjuk väska för trygg förvaring och säker transport. E-nr Beskrivning Mått Vikt Installationstestare MPI x190x65 mm 1500 g Installationstestare MPI-520 MPI-520 är ett kraftfullt besiktningsinstrument för kontroll av elinstallationer enligt föreskrifterna. Alla mätningar inklusive jordtagsmätning kan göras. Dessutom kan ström och effekt mätas med tillbehör. En PE-elektrod säkerställer att ingen farligt spänning finns på jorden. Mäter automatiskt isolationsresistansen mellan F-N, F-PE och N-PE i uttaget med ett knapptryck. Bekväm fjärrmanövrering i uttagsadaptern. 990 mätningar kan lagras i minne och senaste tekniken ger problemfri uppkoppling till PC via medföljande USB kabel för utskrift av resultaten. Mycket lätthanterligt med stor och tydlig display med belysning. Kapslingsklass IP54. Uppfyller SS EN :2-7, för bästa prestanda och SS EN Kat IV 300V EMC EN :2006 och EN :2006 för hög säkerhet. Levereras med: Testkablar, krokodilklämmor, mätspetsar, stickproppadapter med fjärrkontroll, jordtagsmätutrustning, kalibreringscertifikat, PC-programvara S-Reader, bruksanvisning och batterier. Allt i en praktisk mjuk väska. E-nr Beskrivning Mått Vikt Installationstestare MPI x220x75 mm 2,300 g Extra tillbehör till installationstestare E-nr Beskrivning Mätkabeltrumma 30m med bälte Mätkabeltrumma 50m med stativ Mätspets teleskop 0,9-1,7m Bläckfisken Testkabel 47

48 Installationstestare Villa Snabbt och enkelt Ett enkelt och funktionellt instrument för installationskontroll och service av nya och befintliga installationer enligt föreskrifterna. Villatest är mycket lätthanterligt med stor och tydlig display med belysning. Nollställning av mätsladdarnas resistans ger noggranna mätningar. Fjärrkontroll i mätspetsen ger snabb och enkel hantering vid mätning. Varning ges vid felaktig inkoppling. Protokollmallar för enkel dokumentation medföljer. Uppfyller EN :2-7 i tillämpliga delar samt SS-EN , Kat III 300V för hög säkerhet. Levereras med: Testkablar, Krokodilklämmor, Mätspetsar, Stickproppadapter, Mätspets med fjärrkontroll, Kalibreringsintyg, Protokollmall för dokumentation, Svensk bruksanvisning, Batterier. Allt i en hård väska för trygg förvaring och säker transport. E-nr Beskrivning Mått Vikt Installationsprovaren Villa M x170x g Pennmultimeter TRMS, SK-6598 Ett riktigt proffsinstrument i fickformat. Med TRMS mäter du med hög noggrannhet i de flesta typer av anläggningar. Med 30kHz bandbredd kan du mäta på bl.a. elektroniska transformatorer med hög noggrannhet - perfekt vid felsökning. Med MAX/MIN-funktionen kan största och minsta värde mätas så att du enkelt kan hitta felkällor. En extra kraftig summer utbytbara mätspetsarna med är guldplätering för bästa kontakt och hållbarhet. SK uppfyller kraven i IEC , KAT III 600V. Specifikationer Mätningar: Spänning ACDC, ström 400mA ACDC, resistans, kapacitans, diodtest, summer Mätprincip: True RMS Bandbredd: 50Hz till 30000Hz Display: 4 siffror, max 4050 Arbetstemperatur: 0 till +40 C E-nr Beskrivning Mått Vikt Pennmultimeter TRMS 209x38x32 mm 110 g 48

49 Isolationsprovare och True RMS multimeter M1630 Funktionell kombo En perfekt kombination av en isolationsprovare och komplett TRMS multimeter. För de flesta mät- och felsökningsuppdrag. Med inbyggt dataminne kan 99 resultat sparas i minne för senare avläsning. MAX- och MIN- funktionen ger information om största och minsta värde på spänningen eller strömmen. Temperaturmätning kan göras med medföljande tempgivare. M1630 är enkelt att bruka med stor, tydlig och belyst display. Konstruerat enligt SS-EN Kat IV 600V. Specifikationer Isolationsprovare 250V/500V/1000V, 2,20GΩ Multimeter: Spänning, ström 600mA, resistans, kapacitans, diodtest, summer och temperatur C. Mätprincip True RMS (sant effektivvärde) Antal siffror 6000 Arbetstemperatur 0 40 C Bandbredd 50Hz 1kHz E-nr Beskrivning Mått Vikt Isolationsmultimeter TRMS 202x97x46 mm 505 g Ministrömtång 400A True RMS Tängerna är små (endast 168 mm) och stabila. Smart hållare för mätspetsarna underlättar mätning av spänning, resistans och kapacitans. PEAK funktion ( ) ger mätningens absoluta toppvärde på ström och spänning, underlättar vid kontroll av t.ex. en motors startström. MAX/MIN-funktion ( ) ger möjlighet att mäta under lång tid och se vilka största och minsta värden som uppstått under mätningen. Konstruerat enligt SS-EN Kat IV 600V EN Specifikationer Mätningar Likström , växelström, resistans, kapacitans, diodtest, summer, frekvens, Funktioner PEAK, ( ), MAX-MIN ( ) Data Hold, DIFFERENS, automatisk avstängning Mätprincip True RMS (sant effektivvärde) Antal siffror 4050 E-nr Beskrivning Mått Vikt Strömtång 400A AC/DC TRMS 168x58x27 mm 160 g Strömtång 400A AC TRMS 168x58x27 mm 160 g 49

50 IR Termometer -18 C C En proffsig IR-termometer för beröringsfri mätning med snabb svarstid (250ms) vilket gör det möjligt att scanna mätytan och läsa av temperaturen, tidsbesparande och mycket effektivt. MAX, MIN-, MEDELVÄRDE och DIFF funktion. Justerbar ε-emissionsfaktor ger noggranna mätningar oavsett material. En laserpunkt visar mätområdet. Belyst display. Optiken är 12:1 vilket ger en mätyta om 0,1 m på avståndet 1,2 m. Möter standarderna EN (EMC) och EN Specifikationer: Mätområde 18ºC till +550ºC, ±1,8 % eller +1,8 C Display 4 siffror LCD Upplösning 0,1 C Svarstid LCD 250ms Optik 12:1 Emissionsfaktor 0,1 1,0 E-nr Beskrivning Mått Vikt IR Termometer M x58x27 mm 160 g LUXmeter för LED Digital luxmeter med fotosensor, framförallt anpassad för vitt LED ljus men även andra typer av ljuskällor. En stabil, ljuskänslig kiseldiod ger hög noggrannhet och lång livslängd. Mäter känslighetskaraktäristiken enligt CIE fotokurva (ögonkänslighetskurva). Fyra mätområden 0,01-200, 2000, och LUX. Instrumentet är utrustat med mätvärdeslås samt Max-, Min och Medelvärde. Specifikationer Teckenfönster 1999 siffror LCD, Mäthastighet 1,5 mätning per sekund Sensorsladd ca 1,5m Ljuskällor Mätområden Noggrannhet LED & glödljus 0, Lux ± 3% avläst värde Andra ljuskällor 0, Lux ± 8% avläst värde E-nr Beskrivning Mått Vikt Luxmeter LED 177x164x52 mm 322 g 50

51 UTBILDNING Installationskontroll Vi erbjuder utbildning i installationskontroll där ni får både praktiska och teoretiska kunskaper i kontroll före idrifftagning. Har ni inget eget instrument får ni låna ett av oss. Vi går igenom: Vad föreskrifterna och svensk standard säger om kontroll före idrifttagning Vilka kontroller och mätningar som skall göras och hur man utför mätningarna Hantera instrumentet och få en inblick i möjligheter och begränsningar Gränsvärden och tolkning av mätresultat Dokumentation Kontakta mig för mer information. Patrik Lindström Kamic Light & Safety Produktchef, Test och Mätinstrument [email protected]

52 KAMIC Light & Safety, Box 278, KARLSTAD Tel: +46 (0)
