Bruksanvisning. Installationsanvisningar

Transkript

1 Installationsanvisningar Stäng alltid av vattnet,el samt Co2 till Carbonatorn då Ni lämnar lägenheten / kontoret inför natten, veckoslut, semester. - Var Noga med att ni har rätt vattentryck in i Carbonatorn Max 4 bar. - Vi rekommenderar att ni anlitar en behörig vvs installatör vid installation. 13

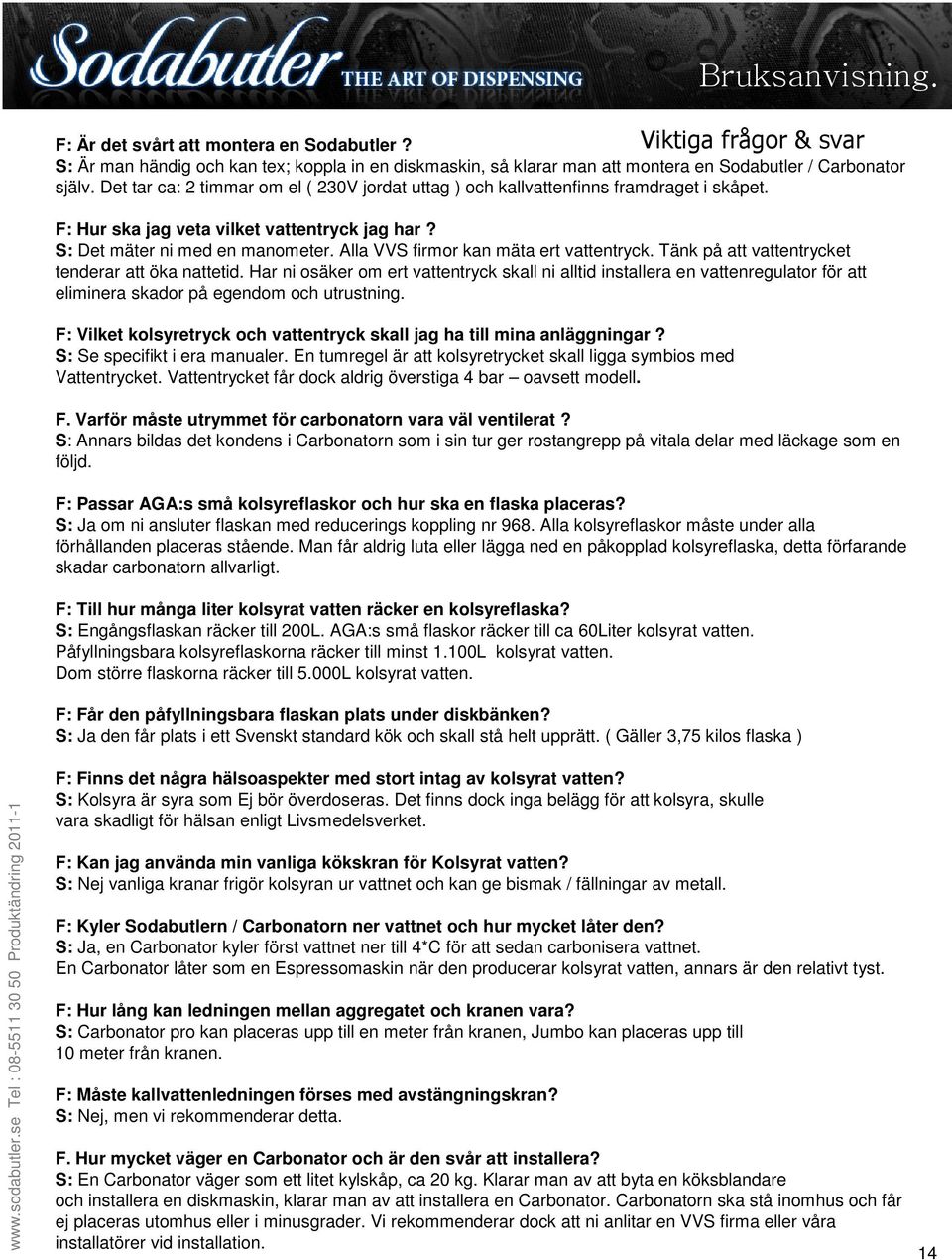

2 Viktiga frågor & svar F: Är det svårt att montera en Sodabutler? S: Är man händig och kan tex; koppla in en diskmaskin, så klarar man att montera en Sodabutler / Carbonator själv. Det tar ca: 2 timmar om el ( 230V jordat uttag ) och kallvattenfinns framdraget i skåpet. F: Hur ska jag veta vilket vattentryck jag har? S: Det mäter ni med en manometer. Alla VVS firmor kan mäta ert vattentryck. Tänk på att vattentrycket tenderar att öka nattetid. Har ni osäker om ert vattentryck skall ni alltid installera en vattenregulator för att eliminera skador på egendom och utrustning. F: Vilket kolsyretryck och vattentryck skall jag ha till mina anläggningar? S: Se specifikt i era manualer. En tumregel är att kolsyretrycket skall ligga symbios med Vattentrycket. Vattentrycket får dock aldrig överstiga 4 bar oavsett modell. F. Varför måste utrymmet för carbonatorn vara väl ventilerat? S: Annars bildas det kondens i Carbonatorn som i sin tur ger rostangrepp på vitala delar med läckage som en följd. F: Passar AGA:s små kolsyreflaskor och hur ska en flaska placeras? S: Ja om ni ansluter flaskan med reducerings koppling nr 968. Alla kolsyreflaskor måste under alla förhållanden placeras stående. Man får aldrig luta eller lägga ned en påkopplad kolsyreflaska, detta förfarande skadar carbonatorn allvarligt. F: Till hur många liter kolsyrat vatten räcker en kolsyreflaska? S: Engångsflaskan räcker till 200L. AGA:s små flaskor räcker till ca 60Liter kolsyrat vatten. Påfyllningsbara kolsyreflaskorna räcker till minst 1.100L kolsyrat vatten. Dom större flaskorna räcker till 5.000L kolsyrat vatten. F: Får den påfyllningsbara flaskan plats under diskbänken? S: Ja den får plats i ett Svenskt standard kök och skall stå helt upprätt. ( Gäller 3,75 kilos flaska ) Bruksanvisning. F: Finns det några hälsoaspekter med stort intag av kolsyrat vatten? S: Kolsyra är syra som Ej bör överdoseras. Det finns dock inga belägg för att kolsyra, skulle vara skadligt för hälsan enligt Livsmedelsverket. F: Kan jag använda min vanliga kökskran för Kolsyrat vatten? S: Nej vanliga kranar frigör kolsyran ur vattnet och kan ge bismak / fällningar av metall. F: Kyler Sodabutlern / Carbonatorn ner vattnet och hur mycket låter den? S: Ja, en Carbonator kyler först vattnet ner till 4*C för att sedan carbonisera vattnet. En Carbonator låter som en Espressomaskin när den producerar kolsyrat vatten, annars är den relativt tyst. F: Hur lång kan ledningen mellan aggregatet och kranen vara? S: Carbonator pro kan placeras upp till en meter från kranen, Jumbo kan placeras upp till 10 meter från kranen. F: Måste kallvattenledningen förses med avstängningskran? S: Nej, men vi rekommenderar detta. F. Hur mycket väger en Carbonator och är den svår att installera? S: En Carbonator väger som ett litet kylskåp, ca 20 kg. Klarar man av att byta en köksblandare och installera en diskmaskin, klarar man av att installera en Carbonator. Carbonatorn ska stå inomhus och får ej placeras utomhus eller i minusgrader. Vi rekommenderar dock att ni anlitar en VVS firma eller våra installatörer vid installation. 14

3 Före installation av Sodabutler/ Carbonator. Att utrymmet under diskbänken där du ska placera Carbonatorn och kolsyreflaskan mäter minst : H.65 x B: 50 x D: 55 centimeter. ( luftspalt på minst 10cm runt om gäller för alla Carbonatorer med Kyla ) Att utrymmet är väl ventilerat enligt bilden nedan. Borra några hål i sockeln eller i den del av skåpgolvet som sticker utanför sockeln, samt hål för den varma från luften över Carbonatorn. Att skåptemperaturen inte överstiger 25 C. På grund av risken för frysskador får inte Carbonatorn / Carbonatorn utsättas för 0 C eller lägre efter / före installation. Tänk på att finns vatten kvar i produkten vid leverans från fabrik. Att trycket på ingående vatten, inte är för lågt (min 2 bar) eller för högt (gäller även tappkranen) (max 4 bar). Är du osäker på ditt vattentryck, kan du montera en vattenregulator som reglerar trycket. Kom ihåg att vattentrycket aldrig får vara lägre än Co2 trycket, då kan kolsyran vandra ut i era ledningar. Anslut en backventil om ni är osäker på ert vattentryck Att vattnet inte är hårt (9 < odh) Om vattnet är för hårt bör avkalkningsutrustning installeras. Kontakta Er kommun / vattenleverantör för besked. Att vattnet inte innehåller partiklar eller andra föroreningar som ger smak, lukt eller gör att vattnet ser grumligt ut. I så fall bör ett lämpligt filter installeras. Tänk på att kolsyran framhäver vattnets karaktär / smak, är vattnet lite unket bör Ni ej kolsyresätta det innan rening. Har du små barn i hushållet rekommenderar vi att du förser skåpet med en säkerhetsspärr. Stänga alltid av vattentillförseln ( och även elen) till carbonatorn när ni ej nyttjar anläggningen. Till exempel när ni lämnar arbetsplatsen på kvällen eller bostaden på Morgonen. Detta för att eliminera vattenläckage. Vi rekommenderar starkt att ni även installerar en water guard. Förutom det som följer med i förpackningen behövs : T-koppling (finns att köpa i bygghandeln / VVS-butiker) Stjärnskruvmejsel & spårmejsel Stor skiftnyckel för att applicera regulatorn. Vass kniv för att kapa av slangarna i rätt längd. Borrmaskin med träborr 35 (34 37) mm för trä skänk eller diskbänkshåltagare för rostfri bänk (finns att köpa, låna eller hyra i fackhandeln) Se till att det finns ett ledigt jordat 230V uttag inom 0,5m från placeringen av Carbonatorn. Var noga med att Ej lägga saker på Carbonatorn eller ställa hinkar hänga trasor som hindrar kylningen av anläggningen. Notera dom specifika egenskaperna varje anläggning har. Aktuell samt uppdaterad information finns på hemsidan 15

4 Det är av största vikt att dessa instruktioner efterlevs. Vid installation. 1. Carbonatorn skall stå i ett ventilerat utrymme ( ej minusgrader ) och får ej täckas över. Kondensen från Carbonatorn måste kunna ventileras bort helt och hållet. 2. Slangarna får under inga omständigheter veckas, bockas eller pressas samman. 3. Gängtejp får ej nyttjas på John Guest kopplingarna ( plastkopplingarna ) 4. Locktite får ej användas. 5. Slangarna får ej kapas med sid - avbitare. ( Endast raka snitt med modellkniv eller avbitare för slang) 6. Slangarna får ej vara ovala, veckade vid montering / applicering. 7. Slangarna måste ha raka snitt utan kanter eller nagg ( gäller alla anslutningar ) 8. Slangarna måste bottna till 100% i respektive koppling ( risk för läckage annars ) 9. Alla kolsyreflaskor måste stå upprätt. ( lodrätt ) 10. Alla kopplingar måste fixeras hårt. 11. Vattentrycket ( arbetstrycket ) ska ligga mellan 2 4 bar på alla maskiner och vattentappar / kranar. ( läs specifikt för er aktuella modell i medföljande manual.) Tänk också på att om ert vattentryck varierar och blir lägre än Co2 trycket måste en backventil anslutas på det inkommande vattnet. Se sidan 25 i manualen. Annars kryper kolsyran ut i era ledningar. 12. Vid ny installation av rör måste ledningarna vara rena från spån - Igensatt Carbonator av rörspån måste kasseras. 13. Carbonatorn / Sodabutlern får ej flyttas under drift. 14. Carbonatorn måste stå på torrt och rakt underlag. 15. Vrid Ej på kolsyran innan vattnet kopplats på Vid start. ( när alla anslutningar är gjorda ) 15b Vrid på vattnet. 16. Anslut Carbonatorn till ett jordat 230V uttag. 17. Slå på Carbonatorn 18. Vrid ned termostaten till max kyla ( justeras efter hand ) 19. Vrid på kolsyran ( medurs ) successivt tills ni får kolsyra i vattnet. 20. Spola rikligt med vatten innan ni dricker det ( 3-4L ) Beakta kapaciteten på er anläggning. 21. Carbonatorn måste stå påslagen i minst 40 min. innan kolsyrat vatten kommer. 22. Stäng alltid av vattnet och elen till Carbonatorn och töm anläggningen på vatten samt vrid av kolsyran om ni ej nyttjar anläggningen under tex, veckoavslut, semestrar ( perioder över 48 tim ) För att stänga av anläggningen temporärt 23. Vrid av vattnet med ballofixkranen. 24. Koppla från elen till Carbonatorn 25. Vrid av kolsyran på flaskan ( den stora kranen ) EJ reglaget på Regulatorn För att sätta på anläggningen efter temporär avstängning. 26. Vrid på vattnet med ballofixkranen. 27. Koppla på elen till Carbonatorn. 28. Vrid på kolsyran på flaskan ( den stora kranen ) Rör EJ reglaget på Regulatorn 29. Kontrollera regelbundet att inget läckage av vatten / vätska förkommer. 30. Har i en waterguard som förhindrar vattenläckage är det viktigt att ni funktionskontrollerar enheten enligt manualen

5 Sodabutler Jack 4. Anlita godkänd VVS firma för installation. Reglering av kylt kolsyrat vatten.(nr.1) ( tappen skall alltid öppnas helt vid servering ) Reglering av vanligt kallt och varmt vatten.(nr.2) Anslut den ofärgade plastslangen från Carbonatorn till blandaren enligt skissen. Uttaget på Carbonatorn är märkt med sparkling Notera att ni nyttja slangen som medföljer ( 6mm ) Max 50 cm för att ansluta i kopplingen i blandaren och i Carbonatorns utgång ( sparkling water ) Anslut den RÖD markerade metallslangen till varmvattenledningen. Anslut den BLÅ markerade metallslangen till kallvattenledningen. Carbonatorn ansluts till jordat 230V uttag. Inkommande vatten till Carbonatorn, som ska stå i ett ventilerat utrymme, ansluts via en 3/8 koppling från en ballofix koppling. Låt pluggen (nr.3) sitta kvar i Carbonatorns andra vattenutgång. Kolsyreflaskan ansluts med en 6mm slang till Carbonatorn på baksidan. Ansluter ni en stor flaska ska adaptern nyttjas för anslutningen till flaskan. Slangen till kolsyran ( 6mm) kan förlängas till max 1 meter totalt. Plugga oanvända utgångar med plugg ( nr.3 ) annars läcker maskinen När alla anslutningar är gjorda : - koppla på vattnet in i Carbonatorn och till blandaren - slå på strömmen - vrid ned termostaten till max kyla, - öppna ventilen / vredet på kolsyreflaskan helt. (moturs) Gäller stor flaska - öka kolsyretrycket på regulatorn (medurs ) sakta tills det kommer kolsyra i vattnet. - ni måste spola minst 1-2 liter efter varje varv ni ökar kolsyretrycket. - Överskrid inte Carbonatorns kapacitet om 16L/hr ( 1 st 30cl glas i minuten ) Låt anläggningen stå minst i 40 min helst i 70 min innan servering. Spola rikligt med vatten innan ni dricker. (4-6L) Glöm ej att stänga av el och vattentillförseln till anläggningen då ni lämnar den för semester, veckoslut, resor ( perioder över 48 hr ) för att eliminera läckage. 3. Slanganslutning på Carbonator Jolly. Anslutning vatten IN :Pexlsang med vattenregulator på baksidan Anslutning kylt vatten UT: 6mm på framsidan Anslutning kolsyra IN : 6mm märt med Co2 på baksidan Anslutning kolsyrat vatten UT: 6mm på framsidan

6 Sodabutler serien. Anlita godkänd VVS firma för installation. Reglering av kylt kolsyrat vatten.(1) ( tappen skall alltid öppnas helt vid servering ) Reglering av vanligt kallt och varmt vatten.(2) Anslut medföljande slang adaptrar i köksblandaren Kapa de medföljande slangarna i lagom längd så att slangarna når från blandaren ner till Carbonatorn utan att veckas eller sträckas. Avståndet ska vara max 60cm. Lägg blandaren enligt bilden nedan med vredet för kolsyran till vänster. Anslut respektive slang från Carbonatorn in i blandaren, var noga med att slangen bottnar i kopplingen ( ca 2cm in i kopplingen ) Co2 vatten från carbonatorn in i sodavatten in i blandaren. Kylt vatten från carbonatorn in i stillvatten i blandaren Kallt vanligt vatten från er vattenledning in i kallvatten i blandaren Varmt vanligt vatten från er vattenledning in i varmt vatten i blandaren. Carbonatorn ansluts till jordat 230V uttag. Inkommande vatten till Carbonatorn, som ska stå i ett ventilerat utrymme, ansluts via en 3/8 koppling från en ballofix koppling. Kolsyreflaskan ansluts med en 6mm slang till Carbonatorn på baksidan. Ansluter ni en stor flaska ska adaptern nyttjas för anslutningen till flaskan. Slangen till kolsyran ( 6mm) kan förlängas till max 1 meter totalt. Plugga oanvända utgångar med plugg annars läcker maskinen När alla anslutningar är gjorda : - koppla på vattnet in i Carbonatorn och till blandaren - slå på strömmen - vrid ned termostaten till max kyla, - öppna ventilen / vredet på kolsyreflaskan helt. (moturs) Gäller stor flaska - öka kolsyretrycket på regulatorn (medurs ) sakta tills det kommer kolsyra i vattnet. - ni måste spola minst 1-2 liter efter varje varv ni ökar kolsyretrycket. - Överskrid inte Carbonatorns kapacitet om 16L/hr ( 1 st 30cl glas i minuten ) Låt anläggningen stå minst i 40 min helst i 70 min innan servering. Spola rikligt med vatten innan ni dricker. (4-6L) Glöm ej att stänga av el och vattentillförseln till anläggningen då ni lämnar den för semester, veckoslut, resor ( perioder över 48 hr ) för att eliminera läckage. A 11 B 18

7 Bruksanvisning kranhus / tappkran Börja med att packa upp alla delar. Se till att Era produkter är oskadda. Läs även medföljande skötsel anvisning till respektive produkt. Ska ni montera kranen på en bänk/skiva så börja med att måtta var Ni ska borra genomföringen. Då det finns flera dimensioner på genomföringen, ger vi inga måttangivelser på hålet. Ni måste själv avgöra hur stort hål Ni ska borra. Om kranhuset ska sitta vid en lättåtkomlig plats kan Ni montera kranhuset först och sedan montera tappkranen. Montera tappnobben (1) på tappkranen Oavsett tappkran, går det att sära på bakstycket från själva tappkranen med fixeringsringen (3) och fixera tappen rakt. Gänga fast tappkranen i kranhuset (6) med eventuell mellanring (4). Glöm Ej medföljande packning mellan tapp och produkt rör (5). Tappen ansluts nu med produktröret (9) i kranhuset ( vissa modeller har inga inbyggda produkt rör, se nedan. Om kranhuset har kylning, finns kylslingan (8) i kranhuset. Fixera kranhuset i bords skivan med fixerings ringen (10). Anslut sedan produktröret med produktslangen med en superseal koppling (14) 8 9,5mm el. 8 8mm. Anslut sedan kylslingan från kranhuset (8) med eventuell kylslangar från Pyton slangen med hose kopplingarna (13) Kolsyran / öl flödet / skummet kan justeras med justerskruven (2).Celli.com.Celli.com A. Kranhus B. Kyl slinga till tappkran C. Tappanslutning D. Hose clip E. Kylslinga / rundning F. Pytonslang (2-6 produkter) 19

8 Översikt av Sodabutler serien Detta är en produktöversikt på vad delarna har för funktion och var dom kan placeras. Tappkran oavsett modell placeras med fördel på en bänk, köks ö, eller bardisk. Kallvattenuttag med en ballofix kran måste finnas i utrymmet där Carbonatorn ska placeras. Ett jordat el uttag / 230V måste finnas i samma utrymme. Bruksanvisning. 1. Tappkran, här kommer Ert kylda och kolsyrade vatten. Börja med att fästa tappkranen. 1a. Stäng av vattnet. 2. Slang, oavsett modell så måste en slang från Carbonatorn anslutas till tapp - kranen. 3. Kolsyra, flaskan ska placeras stående och kopplas via en regulator till Carbonatorn. Kolsyreflaskor finns i flera storlekar som ger upp till 5.000L kolsyrat vatten på en enda fyllning Regulatorn, reglerar trycket ur flaskan. En kombi regulator finns som passar både engångsflaskor samt fyllningsbara flaskor. 1. Se till att slangen är snittad med ett helt rakt snitt. 2. För in slangen I kopplingen tills den bottnar (ca 2 cm) 3. Nu ska slangen sitta fast I kopplingen 4. För att lossa slangen måste Ni trycka in låsringen (pil på bild4) 5. Håll fast låsringen intryckt frigör sedan slangen. 5. Kolsyreslangen, ansluter kolsyreflaskan med Carbonatorn. 6. Carbonator, enheten som kolsyresätter ert vanliga kranvatten kan placeras upp till 6m från tappkranen. ( carbonatorn ) Carbonatorn ska stå i ett ventilerat utrymme och anslutas till ett jordat 230V uttag. Vattnet som ska kylas och kolsyras ansluts via en T- koppling från er befintliga kallvattenledning. 7. Vattnet, som ska kolsyresättas ansluts enkelt via en T-koppling ( Medföljer Ej ) Kopplingar med en kuggad ring skall skruvas fast på slang / produktrör. Lossa på ringen innan applicering skruva sedan fast ringen ordentligt. 20

9 Anslutning och uppstart av vattenkyld carbonator med tappkran. Börja ned att placera carbonatorn på lämplig plats. Ej i solljus och med en luftspalt om 10cm runt om anläggningen och minst 30 cm över. ( Mer info i manualen för resp. produkt. ) Utrymmet skall även vara väl ventilerat med in och ut luft. Fyll på fullt med vatten under locket (1.) Fyll på upp till dränerings ventilen (2) Glöm ej att byta samt fylla på kylvattnet 1ggr/år / vid behov eller vid tillväxt i kylvattnet. OBS Anslut eluttaget till ett jordat eluttag efter att hela installationen är klar. Stäng av vattnet, och placera en ballofix kran innan anslutningen till Carbonator. Med ballofixen kan ni snabbt stänga av vattnet vid ett eventuellt läckage.( läs i medföljande bruksanv. vilket vattentryck vattnet ska ha in i Carbonatorn.( Rek. Tryck är ca 2 bar ) Vattentrycket får dock Ej överstiga 4 bar Anslut nu vattenslangen in i carbonatorn ( water in ) Var noga med att ansluta vatten resp. kolsyra till rätt anslutning på Carbonatorn ( läs manualen om kopplingar om ni inte är bekant med John Guest kopplingar ) Har ni en filterstation ska den kopplas in mellan vattenledningen och carbonatorn. Anslut tappkranen oavsett modell (11) med co2 vatten respektive Kylt vatten.(3) Skall ni även kyla tappkranen eller placera Carbonatorn långt bort, ansluter ni carbonatorn & tappkranen med en pytonslang ( 3) och ansluter Kylslingan i tappen med kylvattnet från carbonatorn (4) OBS. Om ni inte ska använda kylning av tappkranen och nyttja Pytonslang, måste ni plugga nr (4) och stänga av cirkulationspumpen på carbonatorn. Se till att alla slangar bottnar i respektive koppling. Anslut regulatorn (5) på kolsyreflaskan (6) drag åt hårt och koppla på slangen (7) i regulatorn ( 8 el 9,5mm ) och sätt i kolsyreslangen i carbonatorn på märkt plats.( Co2 in ) Ställ termostaten på max kyla (8) Öppna vattentillförseln in till carbonatorn Se till att det inte läcker någonstans Öppna huvudkranen helt på Co2 flaskan samt vrid upp trycket på regulatorn till ca 3,5 bar. ( se manual för regulator ) Slå på strömbrytaren på carbonatorn anslut sedan kontakten i ett jordat elutag 230V ( 16 AMP ) Nu ska anläggningen starta upp, kontrollera att det inte läcker i några kopplingar. Öppna kranen / kranarna (10) och spola ca 5 liter. 10 Låt anläggningen stå i 60min. - Innan dess kommer det svagt kolsyrat vatten. Tappa upp ett glas och smaka av. Nu kan ni njuta av ert egenproducerad kolsyrade vatten. Tycker ni vattnet är för kallt kan ni sänka termostaten något. Kontrollera att det inte bildas is proppar i anläggningen. Om så är fallet måste ni stänga av enheten i ett par timmar, höja temperaturen på termostaten och sedan driftsätta anläggningen igen. 11 Bruksanvisning

10 Anslutning och uppstart av carbonatorer med tapp. Bruksanvisning. Börja ned att placera bar anläggningen på lämplig plats. Ej i solljus och med en luftspalt om 5 10cm runt om anläggningen. ( Mer info i manualen för resp. produkt. ) - Utrymmet där anläggningen placeras skall vara ventilerat med in och ut luft. Anslut elsladden till ett jordat 230V eluttag efter att hela installationen är klar. Stäng av vattnet, och montera en ballofixkran innan anslutningen Carbonatorn. Med ballofixen kan man snabbt stänga av vattnet vid ett eventuellt läckage. Läs i medföljande bruksanvisning vilket vattentryck vattnet ska ha in i Carbonatorn. Vattentrycket ska ligga mellan 2-4 bar. Kontrollera vattentrycket med en manometer innan ni ansluter till Carbonatorn. Var noga med att ansluta vatten resp. kolsyra till rätt anslutning på Carbonatorn. Anslut vattenslangen i snabbkopplingen (H2O på Carbonatorn) Var noga med att slangen bottnar i kopplingen. Se sid.46 i manualen. Anslut Co2 slangen in i Carbonatorn. Anteras är vattenkyld och skall fyllas med vatten. Öppna topplocket och fyll på med kallt vatten en centimeter under överrinnings hålet. Häll ej vatten på El komponenter. Ställ in termostaten på max kyla. Öppna ballofixen till H2O, kontrollera eventuella läckage. Sätt i kontakten och slå på strömbrytarna. Se separat info blad om regulator och kolsyra. Anslut kolsyran till anläggningen. ( se skiss på sid. 45 Vrid på kolsyran. Co2 halten skall vara ca: 3,5-4 bar Anläggningen är klar för servering efter ca: 15min( luftkyld) 2 tim. ( vattenkyld ) Spola rikligt med vatten ( 1-2L) innan servering. Notera kapaciteten på er anläggning. Vid tappning om 16L/timme ger det en fyllning av glas om ca; 30cl i Minuten Ej mer. Kontrollera att vattnet inte är för kallt ispropp kan bildas. E Snabbstart. Kontrollera att alla anslutningar är täta och att Ni har rätt tryck på vattnet & kolsyran samt att anläggningen är placerar enligt föreskrifterna. 1.Släpp på vattnet in i anläggningen 2.Slå på strömbrytaren sätt på max kyla. 3.Tappa lite vatten ( 1.liter ) ur kranen. 4. Vrid på kolsyran ( ca ¼ varv ) 5. Tappa lite vatten och notera om det kommer kolsyrat vatten. 6. Upprepa punkt 4 & 5 tills ni får kolsyrat vatten ur kranen. 7. När kolsyrat vatten kommer ur kranen är enheten klar. Notera kapaciteten på er anläggning. Vid tappning om 16L/timme ger det en fyllning av glas om ca; 30cl i Minuten Ej mer. 22

11 4 Regulator B 6 Alla våra regulatorer är godkända för livsmedel. En regulator reglerar trycket från kolsyreflaskan så att rätt tryck går in i Carbonatorn för framställning av kolsyrat vatten. Oavsett modell gäller i princip följande. 1. Visar mängden kolsyra kvar i flaskan 2. Visar trycket ut ur kolsyreflaskan 3. Regulator hus 4. Reglering av kolsyretrycket. Man ökar trycket genom att vrida vredet medurs. 5. Standard fäste för kolsyreflaska 6. Säkerhetsventil prova att utösa 1ggr/år A. Huvudkran på kolsyreflaska. B. Anslutning till kolsyreslang C. Kolsyreslang. E. Co2 packning Vid montering av den lilla regulatorn på en flaska, ska adaptern appliceras hårt på regulatorn som finns i förpackningen. Kolsyretrycket ska alltid ligga i symbios med vattentrycket oavsett anläggning..celli.com Tips. Glöm Ej packningen! Var noga med att alltid fixera regulatorn på kolsyreflaskan hårt. Placera alltid kolsyreflaskan i en upprätt position. Placera aldrig kolsyran vid värme < 30*C Släng aldrig en kolsyreflaska. Vädra alltid ordentligt efter ett kolsyreläckage. Förvara Kolsyreflaska och regulator < 0 C Kolsyreflaskan skall föras I säkerhet vid brand. Drag åt regulator muttern (5) hårt. Man ökar trycket genom att vrida vredet medurs. Lilla regulatorn kan placeras max 1m från Carbonatorn. Stora regulatorn T.V. kan placeras upp till 10m från själva Carbonatorn om ni nyttjar 8-9,5mm slang. 23

12 Material : Plast / Polypropylen Arbetsområde : 1 16 bar Arbetstemp : - 20*C 70*C John Guest kopplingar är en tät slutande snabbkoppling för dryckeshantering. Kopplingarna är Livsmedelsgodkända av FDA och nyttjas världen över, tex. i alla disk / tvätt maskiner. 1. Se till att slangen är snittad med ett helt rakt snitt. 2. För in slangen I kopplingen tills den bottnar (ca 2 cm) 3. Nu ska slangen sitta fast I kopplingen 4. För att lossa slangen måste Ni trycka in låsringen (röd på bild4) 5. Håll fast låsringen intryckt frigör sedan slangen. 6. Kopplingar med en kuggad ring skall skruvas fast på slang / produktrör. Lossa på ringen innan applicering skruva sedan fast ringen ordentligt. 6 Art: 443 Tube cutter. Ger absolut raka snitt i slangarna Art: 358 Nycklar gör det lätt att applicera och koppla isär - Låsringen avlägsnas vid applikation - Låser kopplingen när slangen är isatt. Art: 772 Passa dom vanligaste Kopplingar för Bag in box viner på marknaden 6 Art: 772 Koppling för Bag in box Viner. 24

13 Pressure reducing valve Preset at 3 bar from factory 25

14 Felsökning Carbonator Fel indikation Enheten startar inte. Kylenheten fungerar men ej vattenpumpen. Kompressor, pump och fläkt fungerar, men enheten kyler Ej. Kylfläkten fungerar Ej. Kompressor och fläkt är hel och arbetar, pumpen levererar Ej kallt vatten. Kylvattnet i Enheten är fruset och kompressorn arbetar. Kompressorn arbetar Ej men Kyl fläkten och pumpen arbetar. Carbonatorn avger oljud För lågt karbonerat vatten För lite kolsyrat vatten kommer Kolsyra läcker ut i tappkranen Förmodad orsak Kontakt Ej ansluten Kabelbrott Vattenpumpen Ej ansluten Vattenpumpen defekt Läckage i kylmediumet Kabelbrott till fläkt Kyl fläkt defekt Termostat defekt Termostat defekt Överhettnings skyddet i kompressorn har slagit ifrån. Kompressor relä defekt. Kompressor defekt För lågt vattentillflöde Riktmått 2,5 4 bar Co2 trycket för lågt Luft i Carbonatorn Carbonator defekt För lågt vatten tryck minst 2,5 bar För högt vattentryck Elektronik box defekt Vattenpump defekt Åtgärd Sätt i kontakten Byt Elkabel Anslut Vattenpumpen Slå av strömmen. Vänta på att kompressorn slår till igen. Var noga med att ventilera utrymmet för Soda butlern. Öka vattentillförseln Byt / rengör ev. filter Öka Co2 trycket till max 4 bar Ventilera karbonatorn i enheten ett par sekunder. ( se skiss ) Öka trycket / till 4 bar Sänk vattentrycket Kolsyrat vatten kommer även ur den tapp avsatt för endast kylt vatten Returventilen är inte korrekt inställd i Carbonatorn Carbonatorn slår till och från ovanligt mycket med korta intervaller Carbonatorn läcker Det sprutar och stänker ur kranen Det är för lite kolsyra i vattnet Det pyser ur kranen när man ska dricka Det smäller till i kranen när man ska dricka Det är ingen kolsyra i vattnet Det kommer inget / lite vatten ur tappen. Tekniskt fel Säkring defekt Läckage i kopplingar För högt vattentryck Liten Diskho / spillbricka För lågt kolsyretryck Det är normalt att det pyser lite. För högt kolsyretryck Fel slang är ansluten. Kolsyran är slut Ni har för lågt vattentryck Carbonatorn har blivit igensatt på grund av orent vatten. Alla ingrepp får endast göras av behörig personal. Koppla alltid ifrån all spänning från enheterna före ingrepp / översyn. Byt säkring i Carbonatorn Felsök och dra åt kopplingarna Anslut en vattenregulator och justera vattentrycket till 2-4 bar Byt diskho Sätt kolsyretrycket i samspel med vattentrycket. Sänk kolsyretrycket. Se ovan anv. Byt slang / skifta slang Byt kolsyreflaska eller ring er leverantör för byte. Öka vattentrycket Carbonatorn är defekt. Ingen reklamation gäller för undermåligt underhåll. 26
