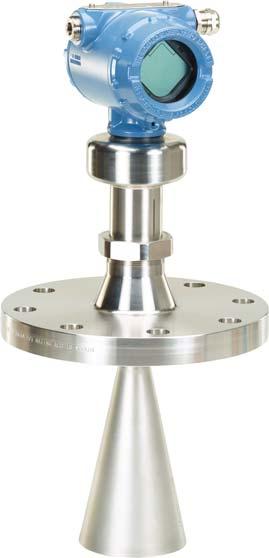

Nivåtransmittrar Rosemount 5408 och 5408:SIS

Transkript

1 , vers. AB Nivåtransmittrar Rosemount 5408 och 5408:SIS Produktintyg

2 1.0 Produktintyg Vers Information om EU-direktiv 2 En kopia av EU-försäkran om överensstämmelse finns på sidan 16. För den senaste versionen av EU-försäkran om överensstämmelse, se Emerson.com/Rosemount. 1.2 Telekommunikationsöverensstämmelse 1.3 FCC Mätprincip Frekvensmodulerad kontinuerlig våg (FMCW), 26 GHz Max. uteffekt 0,32 mw ( 5 dbm) Frekvensband 24,05 till 27,0 GHz (TLPR) 24,05 till 26,5 GHz (LPR) Utrustning med LPR (Level Probing Radar, nivåradar) är enheter som mäter nivåer utomhus eller i slutna utrymmen. Modellalternativ OA. Id-nummer för maskinvaruversion (Hardware Version Identification Number, HVIN) är 5408L. Utrustning med TLPR (Tank Level Probing Radar, nivåradar för tank) är enheter som endast mäter nivåer i slutna utrymmen (d.v.s. tankar av metall, betong eller armerad glasfiber, eller liknande slutna konstruktioner gjorda av material med jämförbar dämpning). Id-nummer för maskinvaruversion (Hardware Version Identification Number, HVIN) är 5408L. Obs! Den här utrustningen har testats och befunnits överensstämma med gränsvärdena för digitala enheter i klass B, i enlighet med del 15 i FCC:s bestämmelser. Dessa gränser är avsedda att säkerställa rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi och kan därför, om den inte installeras och används i enlighet med bruksanvisningen, ge upphov till skadliga störningar på radiokommunikation. Det ges dock ingen garanti för att det inte kan förekomma skadliga störningar i en viss installation. Om den här utrustningen stör mottagningen i en radio- eller tv-apparat (vilket kan upptäckas genom att utrustningen stängs av och slås på), rekommenderar vi att användaren försöker motverka störningen genom att vidta en eller flera av följande åtgärder: Vrid eller flytta på mottagarens antenn. Öka avståndet mellan utrustningen och mottagaren. Anslut utrustningen till ett uttag i en krets som inte är samma som den som mottagaren är ansluten till. Rådgör med återförsäljaren eller en erfaren radio/tv-tekniker. FCC ID: K8C5408L (för LPR) K8C5408T (för TLPR)

3 Produktintyg 1.4 IC Detta instrument uppfyller Industry Canadas licensbefriade RSS-standard. Driften omfattas av följande villkor: 1. Denna enhet får inte orsaka störningar. 2. Denna enhet måste acceptera alla inkommande störningar, inklusive störningar som kan orsaka driftsproblem. 3. Installationen av LPR/TLPR-enheten ska göras av utbildad personal i exakt överensstämmelse med tillverkarens anvisningar. 4. Användningen av den här enheten baseras på icke-störning, icke-skydd. Det innebär att användaren måste acceptera drift av radar med hög effekt i samma frekvensband, vilket kan störa eller skada denna enhet. Men enheter som stör den primära licensdriften måste avlägsnas på användarens bekostnad. 5. Enheter som drivs under TLPR-förhållanden (d.v.s. inte i utomhusläge) ska installeras och drivas i en helt sluten behållare för att förhindra RF-störningar. Le présent appareil est conforme aux CNR d'industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux conditions suivantes: 1. l'appareil ne doit pas produire de brouillage. 2. l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. 3. L installation d un dispositif LPR ou TLPR doit être effectuée par des installateurs qualifiés, en pleine conformité avec les instructions du fabricant. 4. Ce dispositif ne peut être exploité qu'en régime de non-brouillage et de non-protection, c'est-à-dire que l'utilisateur doit accepter que des radars de haute puissance de la même bande de fréquences puissent brouiller ce dispositif ou même l'endommager. D'autre part, les capteurs de niveau qui perturbent une exploitation autorisée par licence de fonctionnement principal doivent être enlevés aux frais de leur utilisateur. 5. Un dispositif visé comme TLPR ( Open Air ) doit être installé et exploité dans un réservoir entièrement fermé afin de prévenir les rayonnements RF qui pourraient autrement perturber la navigation aéronautique. Intyg: 2827A-5408L (för LPR) 2827A-5408T (för TLPR) 1.5 Direktivet om radioutrustning (Radio Equipment Directive, RED) 2014/53/EU Denna enhet uppfyller kraven i ETSI EN (TLPR), ETSI EN (LPR) och EN För mottagartestet som täcker inverkan som en störande signal har på enheten har prestandakriteriet åtminstone följande prestandanivå enligt ETSI TS [6]. 3

4 4 Prestandakriterium: variation för mätvärde Δd över tid under en avståndsmätning Prestandanivå: Δd ± 2 mm LPR (Level Probing Radar, nivåradar), modellkod OA Installera på ett avstånd på mer än 4 km från platser för radioastronomi, såvida inte ett specialtillstånd har erhållits av ansvarig nationell tillsynsmyndighet (en lista på platser för radioastronomi finns på Mellan 4 och 40 km runt en plats för radioastronomi ska LPR-antennen inte överstiga 15 meters höjd över marken. TLPR (Tank Level Probing Radar, nivåradar för tank) Enheten måste installeras i slutna tankar. Installera enligt kraven i ETSI EN (bilaga E). 1.6 Utrustningsinstallation i Nordamerika 1.7 USA Enligt amerikanska NEC (National Electrical Code) och CEC (Canadian Electrical Code) får divisionsmärkt utrustning användas i zoner och zonmärkt utrustning i divisioner. Märkningen måste vara lämplig för områdesklassificering, gastyp och temperaturklass. Denna information definieras tydligt i respektive norm. E5 FM Explosionssäker (XP) och dammgnistsäker (DIP) Intyg: FM16US0010X Standarder: FM-klass ; FM-klass ; FM-klass ; ANSI/ISA ; ANSI/UL ; ANSI/ISA ; ANSI/ISA ; ANSI/NEMA ; ANSI/IEC Märkdata: Explosionssäker KL. I, DIV. 1, GR. A, B, C, D T6 T2 Dammgnistsäker KL. II/III, DIV. 1, GR. E, F, G; T6...T3 KL. I zon 0/1 AEx db IIC T6 T2 Ga/Gb zon 21 AEx tb IIIC T85 C T250 C Db (-40 C Ta 70 C) (1) ; typ 4X/IP6X Särskilda användningsförhållanden (X): 1. Fogar i flambanan kan inte repareras. Kontakta tillverkaren. 2. Icke-standardiserad målning (annan färg än Rosemount Blue) och brickor fästa med ståltråd kan utgöra risk för elektrostatisk urladdning. Undvik installation som kan orsaka elektrostatisk ansamling och rengör endast med en fuktig duk. 3. Kablar, kabelförskruvningar och pluggar måste vara anpassade för en temperatur 5 C över den maximala specifikationen för omgivningstemperaturen för installationsstället. 4. Transmittern kan installeras i avgränsningsväggen mellan ett zon 0- och zon 1-område. I den här konfigurationen är processanslutningen installerad i zon 0, medan transmitterhuset är installerat i zon 1. Se kontrollritning D Kabelanslutningar som ger en kapslingsklass på minst IP65 och/eller typ 4X-märkning för skyddskåpan ska användas. För att bibehålla intrångsskyddet ska kåpor och sensormodulen vara helt åtdragna, och kabelanslutningar och blindpluggar ska vara tätade med PTFE-tejp eller gängtätning. Se instruktionsboken för tillämpningskrav. 1. Andra temperaturområden kan gälla, se Särskilda användningsvillkor (X).

5 Produktintyg 6. Installera i enlighet med kontrollritning D Användaren ska på märkplåten permanent markera rutan för den typ av skydd som valts för den specifika installationen. När typen av skydd har markerats får den inte ändras. 8. Displayglaset ska placeras på ett sådant sätt att risken för mekanisk påverkan minimeras. 9. Förhållandet mellan temperaturklass och intervallet för omgivningstemperatur och processtemperatur för utrustningen är som följer: För divisioner: Temperaturklass/maximal yttemperatur Gasgrupper för divisioner: omgivningstemperatur processtemperatur T2 40 C Ta 70 C 40 C till 250 C T3 40 C Ta 70 C 40 C till 195 C T4 40 C Ta 70 C 40 C till 130 C T5 40 C Ta 70 C 40 C till 95 C T6 40 C Ta 70 C 40 C till 80 C Dammgrupper för divisioner: T3 50 C Ta 70 C 50 C till 160 C T4 50 C Ta 70 C 50 C till 130 C T5 50 C Ta 70 C 50 C till 95 C T6 50 C Ta 70 C 50 C till 80 C För zoner: Temperaturklass/maximal yttemperatur Gasgrupper för zoner: omgivningstemperatur processtemperatur T2 50 C Ta 70 C 50 C till 250 C T3 50 C Ta 70 C 50 C till 195 C T4 50 C Ta 70 C 50 C till 130 C T5 50 C Ta 70 C 50 C till 95 C T6 50 C Ta 70 C 50 C till 80 C Dammgrupper för zoner: T250 C 60 C Ta 70 C 60 C till 250 C T200 C 60 C Ta 70 C 60 C till 195 C T135 C 60 C Ta 70 C 60 C till 130 C T100 C 60 C Ta 70 C 60 C till 95 C T85 C 60 C Ta 70 C 60 C till 80 C 5

6 I5 FM egensäkerhet (IS), gnistfrihet (NI) Intyg: FM16US0010X Standarder: FM-klass ; FM-klass ; FM-klass ; FM-klass ; ANSI/ISA ; ANSI/ISA ; ANSI/ISA ; ANSI/NEMA ; ANSI/IEC Märkdata: Egensäkerhet KL. I, ll, lll DIV. 1, GR. A G T4 T2 Gnistfrihet KL. I, DIV. 2, GR. A D T4 T2 S KL. Il, lll DIV. 2, GR. E G T4 T3 KL. l zon 0 AEx ia IIC T4...T2 Ga KL. l zon 0/1 AEx ib IIC T4...T2 Ga/Gb Zon 20 AEx ia IIIC T85 C T250 C Da ( 60 C Ta +70 C) Vid installation i enlighet med kontrollritning D Säkerhetsparameter HART Spänning (U i ) Strömstyrka (I i ) Effekt (P i ) Kapacitans (C i ) 30 V 133 ma 1,0 W 7,3 nf Induktans (L i ) 0 Särskilda användningsförhållanden (X): 1. Nivåtransmittermodellen 5408 klarar inte det dielektriska hållfasthetstestet med 500 V rms mellan kretsarna och jord. Vid installation måste hänsyn tas till denna omständighet. 2. Icke-standardiserad målning (annan färg än Rosemount Blue) och brickor fästa med ståltråd kan utgöra risk för elektrostatisk urladdning. Undvik installation som kan orsaka elektrostatisk ansamling och rengör endast med en fuktig duk. 3. Kablar, kabelförskruvningar och pluggar måste vara anpassade för en temperatur 5 C över den maximala specifikationen för omgivningstemperaturen för installationsstället. 4. Transmittern kan installeras i avgränsningsväggen mellan ett zon 0- och zon 1-område. I den här konfigurationen är processanslutningen installerad i zon 0, medan transmitterhuset är installerat i zon 1. Se kontrollritning D Användaren ska på märkplåten permanent markera rutan för den typ av skydd som valts för den specifika installationen. När typen av skydd har markerats får den inte ändras. 6. Förhållandet mellan temperaturklass och intervallet för omgivningstemperatur och processtemperatur för utrustningen är som följer: 6

7 Produktintyg För divisioner: Temperaturklass/maximal yttemperatur Gasgrupper för divisioner: omgivningstemperatur processtemperatur T2 60 C Ta 70 C 60 C till 250 C T3 60 C Ta 70 C 60 C till 195 C T4 60 C Ta 70 C 60 C till 130 C Dammgrupper för divisioner: T3 60 C Ta 70 C 60 C till 160 C T4 60 C Ta 70 C 60 C till 130 C T5 60 C Ta 70 C 60 C till 95 C T6 60 C Ta 70 C 60 C till 80 C För zoner: Temperaturklass/maximal yttemperatur Gasgrupper för zoner: omgivningstemperatur processtemperatur 1.8 Kanada E6 T2 60 C Ta 70 C 60 C till 250 C T3 60 C Ta 70 C 60 C till 195 C T4 60 C Ta 70 C 60 C till 130 C Dammgrupper för zoner: T250 C 60 C Ta 70 C 60 C till 250 C T200 C 60 C Ta 70 C 60 C till 195 C T135 C 60 C Ta 70 C 60 C till 130 C T100 C 60 C Ta 70 C 60 C till 95 C T85 C 60 C Ta 70 C 60 C till 80 C CSA explosionssäker, dammgnistsäker Intyg: FM16CA0011X Standarder: C22.2 No :2004 (R2013), C22.2 No :2016, C22.2 No :1966 (R:2014), C22.2 No. 30-M1986:1986 (R:2012), C22.2 No. 94-M91:1991 (R:2011), C22.2 No :2004, CAN/CSA C22.2 No :2015 Ed. 3, C22.2 No :2016 Ed. 3, C22.2 No :2016; CAN/CSA-C22.2 No :2015, C :2005 (R:2015) Märkdata: Explosionssäker KL. I, DIV. 1, GR. A D T6 T2 Dammgnistsäker KL. II/III, DIV. 1, GR. E G; T6...T3 Ex db IIC T6 T3 Gb Ex tb IIIC T85 C T250 C Db ( 40 C Ta +70 C) (1) ; typ 4X/IP6X 1. Andra temperaturområden kan gälla, se Särskilda användningsvillkor (X). 7

8 Särskilda användningsförhållanden (X): 1. Fogar i flambanan kan inte repareras. Kontakta tillverkaren. 2. Icke-standardiserad målning (annan färg än Rosemount Blue) och brickor fästa med ståltråd kan utgöra risk för elektrostatisk urladdning. Undvik installation som kan orsaka elektrostatisk ansamling och rengör endast med en fuktig duk. 3. Kablar, kabelförskruvningar och pluggar måste vara anpassade för en temperatur 5 C över den maximala specifikationen för omgivningstemperaturen för installationsstället. 4. Metriska fältkopplingsingångar är inte tillåtna för divisioner. 5. Transmittern kan installeras i avgränsningsväggen mellan ett zon 0- och zon 1-område. I den här konfigurationen är processanslutningen installerad i zon 0, medan transmitterhuset är installerat i zon 1. Se kontrollritning D Kabelanslutningar som ger en kapslingsklass på minst IP65 och/eller typ 4X-märkning för skyddskåpan ska användas. För att bibehålla intrångsskyddet ska kåpor och sensormodulen vara ordentligt åtdragna, och kabelanslutningar och blindpluggar ska vara tätade med PTFE-tejp eller gängtätning. Se instruktionsboken för tillämpningskrav. 7. Installera i enlighet med kontrollritning D Användaren ska på märkplåten permanent markera rutan för den typ av skydd som valts för den specifika installationen. När typen av skydd har markerats får den inte ändras. 9. Displayglaset ska placeras på ett sådant sätt att risken för mekanisk påverkan minimeras. 10. Förhållandet mellan temperaturklass och intervallet för omgivningstemperatur och processtemperatur för utrustningen är som följer: För divisioner: Temperaturklass/maximal yttemperatur Gasgrupper för divisioner: omgivningstemperatur processtemperatur T2 40 C Ta 70 C 40 C till 250 C T3 40 C Ta 70 C 40 C till 195 C T4 40 C Ta 70 C 40 C till 130 C T5 40 C Ta 70 C 40 C till 95 C T6 40 C Ta 70 C 40 C till 80 C Dammgrupper för divisioner: T3 50 C Ta 70 C 50 C till 160 C T4 50 C Ta 70 C 50 C till 130 C T5 50 C Ta 70 C 50 C till 95 C T6 50 C Ta 70 C 50 C till 80 C 8

9 Produktintyg För zoner: Temperaturklass/maximal yttemperatur Gasgrupper för zoner: omgivningstemperatur processtemperatur T2 50 C Ta 70 C 50 C till 250 C T3 50 C Ta 70 C 50 C till 195 C T4 50 C Ta 70 C 50 C till 130 C T5 50 C Ta 70 C 50 C till 95 C T6 50 C Ta 70 C 50 C till 80 C Dammgrupper för zoner: T250 C 60 C Ta 70 C 60 C till 250 C T200 C 60 C Ta 70 C 60 C till 195 C T135 C 60 C Ta 70 C 60 C till 130 C T100 C 60 C Ta 70 C 60 C till 95 C T85 C 60 C Ta 70 C 60 C till 80 C I6 CSA egensäkra och gnistfria system Intyg: FM16CA0011X Standarder: C22.2 No :2004 (R2013), C22.2 No :2016, C22.2 No :1966 (R:2014), C22.2 No. 94-M91:1991 (R:2011), C22.2 No :2016, C22.2 No :2004, CAN/CSA C22.2 No :2015 Ed. 3, CAN/CSAC22.2 No :2014 Ed. 2, CAN/CSAC22.2 No :2015 Ed.2, C22.2 No :2016, C :2005 (R:2015) Märkdata: Egensäkerhet KL. I, ll, lll DIV. 1, GR. A G T4 T2 Gnistfrihet KL. I, DIV. 2, GR. A D T4 T2 S KL. Il, lll DIV. 2, GR. E-G T4 T3 Ex ia IIC T4...T2 Ga Ex ib IIC T4...T2 Ga/Gb Ex ia IIIC T85 C T250 C Da ( 60 C Ta +70 C) Vid installation i enlighet med kontrollritning D Säkerhetsparameter Spänning (U i ) Strömstyrka (I i ) Effekt (P i ) Kapacitans (C i ) HART 30 V 133 ma 1,0 W 7,3 nf Induktans (L i ) 0 9

10 Särskilda användningsförhållanden (X): 1. Nivåtransmittermodellen 5408 klarar inte det dielektriska hållfasthetstestet med 500 V rms mellan kretsarna och jord. Vid installation måste hänsyn tas till denna omständighet. 2. Icke-standardiserad målning (annan färg än Rosemount Blue) och brickor fästa med ståltråd kan utgöra risk för elektrostatisk urladdning. Undvik installation som kan orsaka elektrostatisk ansamling och rengör endast med en fuktig duk. 3. Kablar, kabelförskruvningar och pluggar måste vara anpassade för en temperatur 5 C över den maximala specifikationen för omgivningstemperaturen för installationsstället. 4. Transmittern kan installeras i avgränsningsväggen mellan ett zon 0- och zon 1-område. I den här konfigurationen är processanslutningen installerad i zon 0, medan transmitterhuset är installerat i zon 1. Se kontrollritning D Användaren ska på märkplåten permanent markera rutan för den typ av skydd som valts för den specifika installationen. När typen av skydd har markerats får den inte ändras. 6. Förhållandet mellan temperaturklass och intervallet för omgivningstemperatur och processtemperatur för utrustningen är som följer: För divisioner: Temperaturklass/maximal yttemperatur Gasgrupper för divisioner: omgivningstemperatur processtemperatur T2 60 C Ta 70 C 60 C till 250 C T3 60 C Ta 70 C 60 C till 195 C T4 60 C Ta 70 C 60 C till 130 C Dammgrupper för divisioner: T3 60 C Ta 70 C 60 C till 160 C T4 60 C Ta 70 C 60 C till 130 C T5 60 C Ta 70 C 60 C till 95 C T6 60 C Ta 70 C 60 C till 80 C För zoner: Temperaturklass/maximal yttemperatur Gasgrupper för zoner: omgivningstemperatur processtemperatur T2 60 C Ta 70 C 60 C till 250 C T3 60 C Ta 70 C 60 C till 195 C T4 60 C Ta 70 C 60 C till 130 C Dammgrupper för zoner: T250 C 60 C Ta 70 C 60 C till 250 C T200 C 60 C Ta 70 C 60 C till 195 C T135 C 60 C Ta 70 C 60 C till 130 C T100 C 60 C Ta 70 C 60 C till 95 C T85 C 60 C Ta 70 C 60 C till 80 C 10

11 Produktintyg 1.9 Europa E1 ATEX flamsäker Intyg: FM15ATEX0055X Standarder: SS-EN :2012, SS-EN :2014, SS-EN :2015, SS-EN :2014, SS-EN A1+A2:2013 Märkdata: II 1/2G Ex db IIC T6 T2 Ga/Gb II 2D Ex tb IIIC T85 C T250 C Db, IP6X ( 60 C Ta +70 C) Särskilda användningsförhållanden (X): 1. Fogar i flambanan kan inte repareras. Kontakta tillverkaren. 2. Icke-standardiserad målning (annan färg än Rosemount Blue) och brickor fästa med ståltråd kan utgöra risk för elektrostatisk urladdning. Undvik installation som kan orsaka elektrostatisk ansamling och rengör endast med en fuktig duk. 3. Kablar, kabelförskruvningar och pluggar måste vara anpassade för en temperatur 5 C över den maximala specifikationen för omgivningstemperaturen för installationsstället. 4. Transmittern kan installeras i avgränsningsväggen mellan en kategori 1- och kategori 2-plats. I den här konfigurationen är processanslutningen installerad i kategori 1, medan transmitterhuset är installerat i kategori 2. Se kontrollritning D Kabelanslutningar som ger en kapslingsklass på minst IP65 för skyddskåpan ska användas. För att bibehålla intrångsskyddet ska kåpor och sensormodulen vara ordentligt åtdragna, och kabelanslutningar och blindpluggar ska vara tätade med PTFE-tejp eller gängtätning. Se instruktionsboken för tillämpningskrav. 6. Installera i enlighet med kontrollritning D Användaren ska på märkplåten permanent markera rutan för den typ av skydd som valts för den specifika installationen. När typen av skydd har markerats får den inte ändras. 8. Displayglaset ska placeras på ett sådant sätt att risken för mekanisk påverkan minimeras. 9. Förhållandet mellan temperaturklass och intervallet för omgivningstemperatur och processtemperatur för utrustningen är som följer: Temperaturklass/maximal yttemperatur Gas- och dammgrupper: omgivningstemperatur processtemperatur T2/T250 C 60 C Ta 70 C 60 C till 250 C T3/T200 C 60 C Ta 70 C 60 C till 195 C T4/T135 C 60 C Ta 70 C 60 C till 130 C T5/T100 C 60 C Ta 70 C 60 C till 95 C T6/T85 C 60 C Ta 70 C 60 C till 80 C 11

12 I1 ATEX egensäkerhet Intyg: FM15ATEX0055X Standarder: SS-EN :2012, SS-EN :2012, SS-EN :2015 Märkdata: II 1G Ex ia IIC T4 T2 Ga II 1/2G Ex ib IIC T4 T2 Ga/Gb II 1D Ex ia IIIC T135 C T250 C Da II 2D Ex ib IIIC T135 C T250 C Db ( 60 C Ta +70 C) Säkerhetsparameter Spänning (U i ) Strömstyrka (I i ) Effekt (P i ) Kapacitans (C i ) HART 30 V 133 ma 1,0 W 7,3 nf Induktans (L i ) 0 Särskilda användningsförhållanden (X): 1. Nivåtransmittermodellen 5408 klarar inte det dielektriska hållfasthetstestet med 500 V rms mellan kretsarna och jord. Vid installation måste hänsyn tas till denna omständighet. 2. Icke-standardiserad målning (annan färg än Rosemount Blue) och brickor fästa med ståltråd kan utgöra risk för elektrostatisk urladdning. Undvik installation som kan orsaka elektrostatisk ansamling och rengör endast med en fuktig duk. 3. Kablar, kabelförskruvningar och pluggar måste vara anpassade för en temperatur 5 C över den maximala specifikationen för omgivningstemperaturen för installationsstället. 4. Transmittern kan installeras i avgränsningsväggen mellan en kategori 1- och kategori 2-plats. I den här konfigurationen är processanslutningen installerad i kategori 1, medan transmitterhuset är installerat i kategori 2. Se kontrollritning D Användaren ska på märkplåten permanent markera rutan för den typ av skydd som valts för den specifika installationen. När typen av skydd har markerats får den inte ändras. 6. Förhållandet mellan temperaturklass och intervallet för omgivningstemperatur och processtemperatur för utrustningen är som följer: Temperaturklass/maximal yttemperatur Gasgrupper: omgivningstemperatur processtemperatur T2 60 C Ta 70 C 60 C till 250 C T3 60 C Ta 70 C 60 C till 195 C T4 60 C Ta 70 C 60 C till 130 C Dammgrupper: T250 C 60 C Ta 70 C 60 C till 250 C T200 C 60 C Ta 70 C 60 C till 195 C T135 C 60 C Ta 70 C 60 C till 130 C T100 C 60 C Ta 70 C 60 C till 95 C T85 C 60 C Ta 70 C 60 C till 80 C 12

13 Produktintyg N1 ATEX-typ N: Gnistfri Intyg: FM15ATEX0056X Standarder: SS-EN :2012, SS-EN :2010 Märkdata: II 3G Ex na IIC T4 T2 Gc, IP65 ( 34 C Ta +70 C) V 42,4V, I 23 ma Särskilda användningsförhållanden (X): 1. Nivåtransmittermodellen 5408 klarar inte det dielektriska hållfasthetstestet med 500 V rms mellan kretsarna och jord. Vid installation måste hänsyn tas till denna omständighet. 2. Kabelanslutningar som ger en kapslingsklass på minst IP65 för skyddskåpan ska användas. För att bibehålla intrångsskyddet ska kåpor och sensormodulen vara ordentligt åtdragna, och kabelanslutningar och blindpluggar ska vara tätade med PTFE-tejp eller gängtätning. Se instruktionsboken för tillämpningskrav. 3. Förhållandet mellan temperaturklass och intervallet för omgivningstemperatur och processtemperatur för utrustningen är som följer: Temperaturklass omgivningstemperatur processtemperatur T2 34 C Ta 70 C 34 C till 250 C T3 34 C Ta 70 C 34 C till 195 C T4 34 C Ta 70 C 34 C till 130 C 1.10 Övriga världen E7 IECEx flamsäker Intyg: IECEx FMG X Standarder: IEC :2011, IEC :2014; IEC :2014, IEC :2013 Märkdata: Ex db IIC T6 T2 Ga/Gb Ex tb IIIC T85 C T250 C Db IP65 ( 60 C Ta +70 C) Särskilda användningsförhållanden (X): 1. Fogar i flambanan kan inte repareras. Kontakta tillverkaren. 2. Icke-standardiserad målning (annan färg än Rosemount Blue) och brickor fästa med ståltråd kan utgöra risk för elektrostatisk urladdning. Undvik installation som kan orsaka elektrostatisk ansamling och rengör endast med en fuktig duk. 3. Kablar, kabelförskruvningar och pluggar måste vara anpassade för en temperatur 5 C över den maximala specifikationen för omgivningstemperaturen för installationsstället. 4. Transmittern kan installeras i avgränsningsväggen mellan EPL Ga och EPL Gb. I denna konfiguration är processanslutningen EPL Ga, medan transmitterhuset är EPL Gb. Se kontrollritning D Kabelanslutningar som ger en kapslingsklass på minst IP65 för skyddskåpan ska användas. För att bibehålla intrångsskyddet ska kåpor och sensormodulen vara ordentligt åtdragna, och kabelanslutningar och blindpluggar ska vara tätade med PTFE-tejp eller gängtätning. Se instruktionsboken för tillämpningskrav. 6. Installera i enlighet med kontrollritning D Användaren ska på märkplåten permanent markera rutan för den typ av skydd som valts för den specifika installationen. När typen av skydd har markerats får den inte ändras. 13

14 8. Displayglaset ska placeras på ett sådant sätt att risken för mekanisk påverkan minimeras. 9. Förhållandet mellan temperaturklass och intervallet för omgivningstemperatur och processtemperatur för utrustningen är som följer: Temperaturklass/maximal yttemperatur Gas- och dammgrupper: omgivningstemperatur processtemperatur T2/T250 C 60 C Ta 70 C 60 C till 250 C T3/T200 C 60 C Ta 70 C 60 C till 195 C T4/T135 C 60 C Ta 70 C 60 C till 130 C T5 / T100 C 60 C Ta 70 C 60 C till 95 C T6/T85 C 60 C Ta 70 C 60 C till 80 C I7 IECEx egensäkerhet Intyg: IECEx FMG X Standarder: IEC :2011, IEC :2011, IEC :2014 Märkdata: Ex ia IIC T4 T2 Ga Ex ib IIC T4 T2 Ga/Gb Ex ia IIIC T135 C T250 C Da Ex ib IIIC T135 C T250 C Db ( 60 C Ta +70 C) Säkerhetsparameter Spänning (U i ) Strömstyrka (I i ) Effekt (P i ) Kapacitans (C i ) HART 30 V 133 ma 1,0 W 7,3 nf Induktans (L i ) 0 Särskilda användningsförhållanden (X): 1. Nivåtransmittermodellen 5408 klarar inte det dielektriska hållfasthetstestet med 500 V rms mellan kretsarna och jord. Vid installation måste hänsyn tas till denna omständighet. 2. Icke-standardiserad målning (annan färg än Rosemount Blue) och brickor fästa med ståltråd kan utgöra risk för elektrostatisk urladdning. Undvik installation som kan orsaka elektrostatisk ansamling och rengör endast med en fuktig duk. 3. Kablar, kabelförskruvningar och pluggar måste vara anpassade för en temperatur 5 C över den maximala specifikationen för omgivningstemperaturen för installationsstället. 4. Transmittern kan installeras i avgränsningsväggen mellan EPL Ga och EPL Gb. I denna konfiguration är processanslutningen EPL Ga, medan transmitterhuset är EPL Gb. Se kontrollritning D Användaren ska på märkplåten permanent markera rutan för den typ av skydd som valts för den specifika installationen. När typen av skydd har markerats får den inte ändras. 14

15 Produktintyg 6. Förhållandet mellan temperaturklass och intervallet för omgivningstemperatur och processtemperatur för utrustningen är som följer: Temperaturklass/maximal yttemperatur Gasgrupper: omgivningstemperatur processtemperatur T2 60 C Ta 70 C 60 C till 250 C T3 60 C Ta 70 C 60 C till 195 C T4 60 C Ta 70 C 60 C till 130 C Dammgrupper: T250 C 60 C Ta 70 C 60 C till 250 C T200 C 60 C Ta 70 C 60 C till 195 C T135 C 60 C Ta 70 C 60 C till 130 C T100 C 60 C Ta 70 C 60 C till 95 C T85 C 60 C Ta 70 C 60 C till 80 C N7 IECEx typ N: Gnistfri Intyg: IECEx FMG X Standarder: IEC :2011, IEC :2010 Märkdata: Ex na IIC T4 T2 Gc ( 34 C Ta +70 C), IP65 V 42,4V, I 23 ma Särskilda användningsförhållanden (X): 1. Nivåtransmittermodellen 5408 klarar inte det dielektriska hållfasthetstestet med 500 V rms mellan kretsarna och jord. Vid installation måste hänsyn tas till denna omständighet. 2. Kabelanslutningar som ger en kapslingsklass på minst IP65 för skyddskåpan ska användas. För att bibehålla intrångsskyddet ska kåpor och sensormodulen vara ordentligt åtdragna, och kabelanslutningar och blindpluggar ska vara tätade med PTFE-tejp eller gängtätning. Se instruktionsboken för tillämpningskrav. 3. Förhållandet mellan temperaturklass och intervallet för omgivningstemperatur och processtemperatur för utrustningen är som följer: Temperaturklass omgivningstemperatur processtemperatur T2 34 C Ta 70 C 34 C till 250 C T3 34 C Ta 70 C 34 C till 195 C T4 34 C Ta 70 C 34 C till 130 C 15

16 Figur 1. EU-försäkran om överensstämmelse för Rosemount 5408 EU Declaration of Conformity No: 5408 We, Rosemount Tank Radar AB Layoutvägen 1 S MÖLNLYCKE Sweden declare under our sole responsibility that the product, manufactured by, Rosemount TM 5408 Level Transmitter Rosemount Tank Radar AB Layoutvägen 1 S MÖLNLYCKE Sweden is in conformity with the provisions of the European Community Directives, including the latest amendments, as shown in the attached schedule. Presumption of conformity is based on the application of the harmonized standards, normative documents or other documents and, when applicable or required, a European Community notified body certification, as shown in attached schedule. (signature) Dajana Prastalo (name - printed) Manager Product Approvals (function name - printed) (date of issue) 16

17 Produktintyg Schedule No: 5408 EMC, Electromagnetic Compatibility Directive (2014/30/EU) EN :2013 ATEX, Explosive Atmospheres Directive (2014/34/EU) FM15ATEX0055X Intrinsic Safety 4-20mA): Equipment Group II, Category 1G, Ex ia IIC T4 T2 Ga Equipment Group II, Category 1/2G, Ex ib IIC T4 T2 Ga/Gb Equipment Group II, Category 1D, Ex ia IIIC T85 C T250 C Da Flameproof (Hart@ 4-20mA):: Equipment Group II, Category 1/2G, Ex db IIC T6 T2 Ga/Gb Equipment Group II, Category 2D, Ex tb IIIC T85 C T250 C Db EN :2012; EN :2014; EN :2012; EN :2015; EN :2014 FM15ATEX0056X Type of protection N, Non-sparking (Hart@ 4-20mA):: Equipment Group II, Category 3G, Ex na IIC T4 T2 Gc EN :2012; EN :2010 Page 2 of 3 17

18 Schedule No: 5408 RE, Radio Equipment Directive (2014/53/EU) ETSI EN :2011; ETSI EN :2011; EN 62479:2010 Low Voltage Directive (2014/35/EU) EN :2010 ATEX Notified Body for EU Type Examination Certificates and Type Examination Certificates FM Approvals Ltd [Notified Body Number: 1725] 1 Windsor Dials Bershire UK. SL4 1RS ATEX Notified Body for Quality Assurance DNV Nemko Presafe AS [Notified Body Number: 2460] P.O. Box 73, Blindern 0314 Oslo Norway Page 3 of 3 18

19 Produktintyg EU-försäkran om överensstämmelse Nr 5408 Vi, Rosemount Tank Radar AB Layoutvägen 1 S MÖLNLYCKE Sverige intygar på eget ansvar att följande produkt: tillverkad av Rosemount Tank Radar AB Layoutvägen 1 S MÖLNLYCKE Sverige Nivåtransmitter Rosemount TM 5408 överensstämmer med föreskrifterna i EG-direktiven, inklusive de senaste tilläggen, som framgår av bifogad tabell. Förutsättningen för överensstämmelse baseras på tillämpningen av de harmoniserade standarderna, normerande dokument eller andra dokument och, när så är tillämpligt eller erforderligt, ett intyg från ett till EG anmält organ, som framgår av bifogad tabell. Chef produktgodkännande (befattning textad) Dajana Prastalo (namn textat) (datum för utfärdande) 19

20 Tabell Nr 5408 Direktivet om elektromagnetisk kompatibilitet (EMC, 2014/30/EU) SS-EN :2013 Direktivet om utrustning avsedd för användning i explosionsfarlig miljö (ATEX, 2014/34/EU) FM15ATEX0055X Egensäkerhet (Hart vid 4 20 ma): Utrustning grupp II, kategori 1G, Ex ia IIC T4 T2 Ga Utrustning grupp II, kategori 1/2G, Ex ib IIC T4 T2 Ga/Gb Utrustning grupp II, kategori 1D, Ex ia IIIC T85 C T250 C Da Flamsäker (HART vid 4 20 ma): Utrustning grupp II, kategori 1/2G, Ex db IIC T6 T2 Ga/Gb Utrustning grupp II, kategori 2D, Ex tb IIIC T85 C T250 C Db SS-EN :2012; SS-EN :2014; SS-EN :2012; SS-EN :2015; SS-EN :2014 FM15ATEX0056X Skyddstyp N, gnistfritt (Hart vid 4 20mA): Utrustning grupp II, kategori 3G, Ex na IIC T4 T2 Gc SS-EN :2012; SS-EN :2010 Sidan 2 av 3 20

21 Produktintyg Tabell Nr 5408 Direktivet om radioutrustning (Radio Equipment Directive, RE) (2014/53/EU) ETSI SS-EN :2011; ETSI SS-EN :2011; SS-EN 62479:2010 Lågspänningsdirektivet (2014/35/EU) SS-EN :2010 Anmält organ för EU-typutvärderingsintyg och typutvärderingsintyg enligt ATEX-direktivet FM Approvals Ltd [nummer på anmält organ: 1725] 1 Windsor Dials Bershire Storbritannien SL4 1RS Anmält organ för kvalitetssäkring enligt ATEX-direktivet DNV Nemko Presafe AS [nummer på anmält organ: 2460] P.O. Box 73, Blindern 0314 Oslo Norge Sidan 3 av 3 21

22 Figur 2. D Kontrollritning för systemet UTGÅVA ÄNDRAT BESTÄLLNINGSNR. VECKA UTGÅVA ÄNDRAT BESTÄLLNINGSNR VECKA UTGÅVA ÄNDRAT BESTÄLLNINGSNR VECKA SME SME KONTROLLRITNING FÖR SYSTEMET ROSEMOUNT 5408-SERIEN ALLMÄN INFORMATION 1. Inga ändringar får göras på ritningen utan föregående FM-intyg. 2. Installationsritningarna från tillverkare till tillhörande apparatur måste följas vid installation av denna utrustning. 3. Installationer i USA ska utföras i enlighet med ANSI/ISA RP Installation of Intrinsically Safe Systems for Hazardous (Classified) Locations (Installation av egensäkra system i farliga (klassifierade) miljöer) och den senaste utgåvan av National Electrical Code (ANSI/NFPA 70). 4. Installationer i Kanada ska utföras i enlighet med den senaste utgåvan av C22.1 Canadian Electrical Code, del I. 5. Installationer i Europa ska följa relevanta krav i SS-EN och gällande nationella bestämmelser. 6. Installationer för IECEx-certificering ska utföras i enlighet med de senaste utgåvorna av kopplingsmetoder för ursprungslandet. 7. Skiljeväggen för EPL Ga är tillverkad av rostfritt stål och en svetsad lins av sammansmält glas/rostfritt stål. 8. EPL Ga/Gb-separeringen görs ogiltig om transmittern tas bort från antennanslutningen, eftersom en risk uppstår för läckage av brandfarlig gas eller intrång av flammor. Koppla bort strömmen innan transmittern tas bort. 9. Gängstorlek antingen ½-tums NPT (14/tum) eller M20 x 1,5. Identifiering av storlek och typ på gänga (ingen markering = ½-tums NPT (14/tum)). 10. Ytterligare installationkrav finns i snabbstartsguiden (dok.nr ) och dokumentet med produktintyg (dok.nr ). 11. Se tabellen nedan för tillämplig P/T-klassning för olika antenntyper. Antenntyp Konantenn (PTFE-tätning, CAA) Konantenn (PTFE-tätning, CAB) Konantenn (PTFE-tätning, CAC) Konantenn (PTFE-tätning, CAD) Driftstemperatur och -tryck bar C bar C bar C bar C Konantenn (PEEK-tätning, FVMQ, CBF) bar C KABELRÖRSGÄNGA, BÅDA SIDOR (se anmärkning 9) Konantenn (PEEK-tätning, Kalrez, CBK) bar C Konantenn (PEEK-tätning, Viton, CBV) bar C Konantenn (PEEK-tätning, FKM, CBM) bar C ½-tums NPT (14/tum) M20 x 1,5 Parabolantenn (vridmontering, PAS) 0, bar C M20 VARNING Utbyte av komponenter kan försämra egensäkerheten. VARNING Potentiell risk för elektrostatisk laddning VARNING För att förhindra antändning av luften i miljöer med brandfarlig eller lättantändlig atmosfär ska strömmen kopplas bort innan service utförs. Öppna inte enheten i explosionsfarliga miljöer. FM-GODKÄND PRODUKT Inga ändringar får göras på denna ritning utan föregående FM-intyg (Factory Mutual). UTGIVEN AV ESa-LN GODKÄND AV EAp VECKA 1524 VECKA 1525 PRODUKTKOD 5408 DOK. TYP Rosemount Tank Radar AB, Layoutvägen 1, S MÖLNLYCKE, SVERIGE TITEL STORLEK 6 A3 Kontrollritning för systemet Rosemount 5408-serien (Allmän information) RITNINGSNR D UTGÅVA 2 D BLAD 1 AV 6 UPPHOVSRÄTTEN/ÄGANDERÄTTEN TILL DETTA DOKUMENT ÄR OCH FÖRBLIR VÅR. DOKUMENTET FÅR INTE ANVÄNDAS UTAN TILLÅTELSE OCH FÅR INTE DELGES TREDJE PART. ÖVERTRÄDELSE BEIVRAS. ROSEMOUNT TANK RADAR AB, SVERIGE 1 22

23 Produktintyg UTGÅVA ÄNDRAT BESTÄLLNINGSNR UTGÅVA VECKA UTGÅVA VECKA VECKA SME SME GODKÄNNANDE AV ENHETSBEGREPP Enhetsbegreppet tillåter sammankoppling av egensäker apparatur till tillhörande apparatur som inte är specifikt undersökt i kombination som ett system. De godkända värdena för max. spänning för öppen krets (Uo, Voc eller Vt) och max. ström vid kortslutning (Io, Isc eller It) och max. effekt (Po eller Voc x Isc / 4 eller Vt x It / 4) för tillhörande apparatur måste vara mindre än eller lika med maximal säker inspänning (Ui), maximal säker inströmstyrka (Ii) och maximal säker ineffekt (Pi) för den egensäkra apparaturen. Dessutom måste den godkända max. tillåtna anslutna kapacitansen (Ca eller Co) för tillhörande apparatur vara större än summan av sammankopplingskablarnas kapacitans och den oskyddade interna kapacitansen (Ci) för den egensäkra apparaturen, och den godkända max. tillåtna anslutna induktansen (La eller Lo) för tillhörande apparatur måste vara större än summan av sammankopplingskablarnas induktans och den oskyddade interna induktansen (Li) för den egensäkra apparaturen. OKLASSIFICERAD MILJÖ STRÖM- FÖRSÖRJNING TILLHÖRANDE APPARATUR [ia] BARRIÄR FARLIG MILJÖ / EXPLOSIONSFARLIG MILJÖ (ZON 0/20, DIVISION 1) (ZON 1/21, DIVISION 1) Jorduttag, internt Anmärkningar 1. Inga ändringar får göras på ritningen utan föregående FM-intyg. 2. Tillhörande apparatur måste vara FM-godkänd för installationer i USA. 3. Tillhörande apparatur måste ha kanadensiska godkännanden för installationer i Kanada. 4. Tillhörande apparatur måste vara ATEX-certifierad för installationer i Europa. 5. Tillhörande apparatur måste vara IECEx-certifierad för IECEx-installationer. 6. Installationsritningarna från tillverkare till tillhörande apparatur måste följas vid installation av denna utrustning. 7. Installationer i USA ska utföras i enlighet med ANSI/ISA RP Installation of Intrinsically Safe Systems for Hazardous (Classified) Locations (Installation av egensäkra system i farliga (klassifierade) miljöer) och den senaste utgåvan av National Electrical Code (ANSI/NFPA 70). 8. Resistansen mellan egensäker jordning och jordanslutning ska vara mindre än 1,0 ohm. 9. Installationer i Kanada ska utföras i enlighet med den senaste utgåvan av C22.1 Canadian Electrical Code, del I. 10. Installationer i Europa ska följa relevanta krav i SS-EN och gällande nationella bestämmelser. 11. Installationer för IECEx-certificering ska utföras i enlighet med de senaste utgåvorna av kopplingsmetoder för ursprungslandet. 12. Enhetsbegreppet tillåter sammankoppling av tillhörande apparatur och egensäker apparatur när följande är sant: U o i, I o i, P o i, C o i + C kabel ; L o i + L kabel. FMUS FMC ATEX IECEx Modell 4 20mA/HART Egensäker, EPL Ga Installation IS Klass I, II, III, DIV. 1, GR. A G T4 T2 KL. I, zon 0 AEx ia IIC T4 T2 Ga/Gb Zon 20 AEx ia IIIC T85 C T250 C Da IS Klass I, II, III, DIV. 1, GR. A-G T4 T2 Ex ia IIC T4 T2 Ga Ex ia IIIC T85 C T250 C Da II 1G Ex ia IIC T4..T2 Ga II 1D Ex ia IIIC T135 C...T250 C Da Ex ia IIC T4..T2 Ga Ex ia IIIC T135 C...T250 C Da Omgivningstemperaturgränser 60 C Ta +70 C 60 C Ta +70 C 60 C Ta +70 C 60 C Ta +70 C Enhetsparametrar för egensäkerhet Jorduttag, externt RITNINGSNR 2 1 D VARNING Utbyte av komponenter kan försämra egensäkerheten. VARNING Potentiell risk för elektrostatisk laddning VARNING För att förhindra antändning av luften i miljöer med brandfarlig eller lättantändlig atmosfär ska strömmen kopplas från innan service utförs. FM- GODKÄND PRODUKT Inga ändringar får göras på ritningen utan föregående FM-intyg. UTGÅVA D AV ESa-LN GODKÄND AV EAp VECKA 1524 VECKA 1525 PRODUKTNR 5408 DOK. TYP Rosemount Tank Radar AB, Layoutvägen 1, S MÖLNLYCKE, SVERIGE STORLEK 6 A3 TITEL Kontrollritning för systemet Rosemount serien (egensäker, EPL Ga installation) BLAD 2 AV 6 D UTGÅVA UPPHOVSRÄTTEN/ÄGANDERÄTTEN TILL DETTA DOKUMENT ÄR OCH FÖRBLIR VÅR. DOKUMENTET FÅR INTE ANVÄNDAS UTAN TILLÅTELSE OCH FÅR INTE DELGES TREDJE PART. ÖVERTRÄDELSE BEIVRAS. ROSEMOUNT TANK RADAR AB, SVERIGE 23

24 UTGÅVA ÄNDRAT BESTÄLLNINGSNR. VECKA UTGÅVA ÄNDRAT BESTÄLLNINGSNR. VECKA UTGÅVA ÄNDRAT BESTÄLLNINGSNR. VECKA SME SME OKLASSIFICERAD MILJÖ FARLIG MILJÖ/EXPLOSIONSFARLIG MILJÖ (ZON 1/21) Jorduttag, internt STRÖM- FÖRSÖRJNING [ib] BARRIÄR EPL Gd TILLHÖRANDE APPARATUR Jorduttag, externt EPL Gd FARLIGT OMRÅDE (ZON 0/21) Anmärkningar 1. Inga ändringar får göras på ritningen utan föregående FM-intyg. 2. Tillhörande apparatur måste vara FM-godkänd för installationer i USA. 3. Tillhörande apparatur måste ha kanadensiska godkännanden för installationer i Kanada. 4. Tillhörande apparatur måste vara ATEX-certifierad för installationer i Europa. 5. Tillhörande apparatur måste vara IECEx-certifierad för IECEx-installationer. 6. Installationsritningarna från tillverkare till tillhörande apparatur måste följas vid installation av denna utrustning. 7. Installationer i USA ska utföras i enlighet med ANSI/ISA RP Installation of Intrinsically Safe Systems for Hazardous (Classified) Locations (Installation av egensäkra system i farliga (klassifierade) miljöer) och den senaste utgåvan av National Electrical Code (ANSI/NFPA 70). 8. Resistansen mellan egensäker jordning och jordanslutning ska vara mindre än 1,0 ohm. 9. Installationer i Kanada ska utföras i enlighet med den senaste utgåvan av C22.1 Canadian Electrical Code, del I. 10. Installationer i Europa ska följa relevanta krav i SS-EN och gällande nationella bestämmelser. 11. Installationer för IECEx-certificering ska utföras i enlighet med de senaste utgåvorna av kopplingsmetoder för ursprungslandet. 12. Enhetsbegreppet tillåter sammankoppling av tillhörande apparatur och egensäker apparatur när följande är sant: 13. De listade egensäkerhetsparametrarna gäller endast tillhörande apparatur med linjär utsignal. FMUS FMC ATEX IECEx Modell 4 20mA/HART Egensäker, EPL Gb-installation Säker apparatur för användning i: KL. I, zon 0/1 AEx ib IIC T4 T2 Ga/Gb Ex ib IIC T4 T2 Ga/Gb II 1/2G Ex ib IIC T4 T2 Ga/Gb Ex ib IIC T4 T2 Ga/Gb Omgivningstemperaturgränser Enhetsparametrar för egensäkerhet VARNING Utbyte av komponenter kan försämra egensäkerheten. VARNING Potentiell risk för elektrostatisk laddning VARNING För att förhindra antändning av luften i miljöer med brandfarlig eller lättantändlig atmosfär ska strömmen kopplas från innan service utförs. FM-GODKÄND PRODUKT Inga ändringar får göras på denna ritning utan föregående FM-intyg (Factory Mutual). UTGIVEN AV VECKA PRODUKTKOD TITEL ESa-LN GODKÄND AV EAp VECKA 1525 DOK. TYP Rosemount Tank Radar AB, Layoutvägen 1, S MÖLNLYCKE, SVERIGE STORLEK 6 A3 Kontrollritning för systemet Rosemount 5408-serien (Egensäker, EPL Gb-installation) RITNINGSNR UTGÅVA D D BLAD 3 AV 6 UPPHOVSRÄTTEN/ÄGANDERÄTTEN TILL DETTA DOKUMENT ÄR OCH FÖRBLIR VÅR. DOKUMENTET FÅR INTE ANVÄNDAS UTAN TILLÅTELSE OCH FÅR INTE DELGES TREDJE PART. ÖVERTRÄDELSE BEIVRAS. ROSEMOUNT TANK RADAR AB, SVERIGE 24

25 Produktintyg UTGÅVA ÄNDRAT BESTÄLLNINGSNR. VECKA UTGÅVA ÄNDRAT BESTÄLLNINGSNR. VECKA UTGÅVA ÄNDRAT BESTÄLLNINGSNR. VECKA SME SME OKLASSIFICERAD MILJÖ FARLIG MILJÖ/EXPLOSIONSFARLIG MILJÖ (ZON 1/21, DIVISION 1) Jorduttag, internt STRÖM- FÖRSÖRJNING EPL Gb EPL Gd Jorduttag, externt FARLIG MILJÖ (ZON 0, DIVISION 1) (ZON 21, DIVISION 1) Anmärkningar Flamsäker/explosionssäker installation 1. Inga ändringar får göras på ritningen utan föregående FM-intyg. 2. Kontrollrummets utrustning som är ansluten till tillhörande apparatur får inte ge upphov till mer än 250 Vrms eller Vdc. 3. Installationer i USA ska utföras i enlighet med den senaste utgåvan av National Electrical Code (ANSI/NFPA 70). 4. Installationer i Kanada ska utföras i enlighet med den senaste utgåvan av C22.1 Canadian Electrical Code, del I. 5. Installationer i Europa ska följa relevanta krav i SS-EN och gällande nationella bestämmelser. 6. Installationer för IECEx-certificering ska utföras i enlighet med de senaste utgåvorna av kopplingsmetoder för ursprungslandet C för division/damm-installationer, 60 C för zon/damm-installationer och 50 C för zon/gas-installationer. FMUS FMC ATEX IECEx Säker apparatur för användning i: Explosionssäker KL. I, DIV. 1, GR. A D T6 T2 Dammgnistsäker KL. II, III DIV. 1, GR. E G T6 T3 KL. I, zon 0/1 AEx db IIC T6..T2 Ga/Gb Zon 21 AEx tb IIIC T85 C...T250 C Db Explosionssäker KL. I, DIV. 1, GR. A D T6 T2 Dammgnistsäker KL. II, III DIV. 1, GR. E G T6 T3 Ex db IIC T6..T2 Ga/Gb Ex tb IIIC T85 C...T250 C Db II 1/2G Ex db IIC T6..T2 Ga/Gb II 2D Ex tb IIIC T85 C...T250 C Db Ex db IIC T6..T2 Ga/Gb Ex tb IIIC T85 C...T250 C Db Omgivningstemperaturgränser (se anmärkning 7) (se anmärkning 7) Modell Normala driftsparametrar VARNING Utbyte av komponenter kan försämra egensäkerheten. VARNING Potentiell risk för elektrostatisk laddning VARNING För att förhindra antändning av luften i miljöer med brandfarlig eller lättantändlig atmosfär ska strömmen kopplas från innan service utförs. Öppna inte enheten i explosionsfarliga miljöer. VARNING Håll tätt när kretsen är strömförande i explosiv miljö. VARNING Tätning ska installeras inom 50 mm från kåpan (gäller för Kanada/zon). 4 20mA/HART U 42,4 V, I 23 ma FM-GODKÄND PRODUKT Inga ändringar får göras på denna ritning utan föregående FM-intyg (Factory Mutual). UTGIVEN AV ESa-LN GODKÄND AV EAp VECKA 1524 VECKA 1525 PRODUKTKOD 5408 DOK. TYP Rosemount Tank Radar AB, Layoutvägen 1, S MÖLNLYCKE, SVERIGE TITEL STORLEK 6 A3 Kontrollritning för systemet Rosemount 5408-serien (Flamsäker/explosionssäker installation) RITNINGSNR D D BLAD 4 AV 6 UTGÅVA UPPHOVSRÄTTEN/ÄGANDERÄTTEN TILL DETTA DOKUMENT ÄR OCH FÖRBLIR VÅR. DOKUMENTET FÅR INTE ANVÄNDAS UTAN TILLÅTELSE OCH FÅR INTE DELGES TREDJE PART. ÖVERTRÄDELSE BEIVRAS. ROSEMOUNT TANK RADAR AB, SVERIGE 25

26 UTGÅVA ÄNDRAT BESTÄLLNINGSNR. VECKA UTGÅVA ÄNDRAT BESTÄLLNINGSNR. VECKA UTGÅVA ÄNDRAT BESTÄLLNINGSNR. VECKA SME SME OKLASSIFICERAD MILJÖ Jorduttag, internt FARLIG MILJÖ/EXPLOSIONSFARLIG MILJÖ (ZON 2, DIVISION 2) STRÖM- FÖRSÖRJNING Jorduttag, externt Anmärkningar Gnistfri installation 1. Inga ändringar får göras på ritningen utan föregående FM-intyg. 2. Installationer i USA ska utföras i enlighet med den senaste utgåvan av National Electrical Code (ANSI/NFPA 70). 3. Installationer i Kanada ska utföras i enlighet med den senaste utgåvan av C22.1 Canadian Electrical Code, del I. 4. Installationer i Europa ska följa relevanta krav i SS-EN och gällande nationella bestämmelser. 5. Installationer för IECEx-certificering ska utföras i enlighet med de senaste utgåvorna av kopplingsmetoder för ursprungslandet. FMUS FMc ATEX Säker apparatur för användning i: Gnistfri KL. I, DIV. 2, GR. A D T4 T2 S KL. ll, lll, DIV. 2, GR. E G T4 T3 Gnistfri KL. I, DIV. 2, GR. A D T4 T2 S KL. ll, lll, DIV. 2, GR. E G T4 T3 II 3G Ex Na IIC T 4 T2 Gc Omgivningstemperaturgränser IECEx Ex Na IIC T4 T2 Gc Modell Normala driftsparametrar 4 20mA/HART U 42,4 V, I 23 ma VARNING Utbyte av komponenter kan försämra egensäkerheten. VARNING Potentiell risk för elektrostatisk laddning VARNING För att förhindra antändning av luften i miljöer med brandfarlig eller lättantändlig atmosfär ska strömmen kopplas från innan service utförs. FM-GODKÄND PRODUKT Inga ändringar får göras på denna ritning utan föregående FM-intyg (Factory Mutual). UTGIVEN AV ESa-LN GODKÄND AV EAp VECKA 1524 VECKA 1525 PRODUKTKOD 5408 DOK. TYP Rosemount Tank Radar AB, Layoutvägen 1, S MÖLNLYCKE, SVERIGE TITEL STORLEK 6 A3 Kontrollritning för systemet Rosemount 5408-serien (Gnistfri installation) RITNINGSNR UTGÅVA D D BLAD 5 AV 6 UPPHOVSRÄTTEN/ÄGANDERÄTTEN TILL DETTA DOKUMENT ÄR OCH FÖRBLIR VÅR. DOKUMENTET FÅR INTE ANVÄNDAS UTAN TILLÅTELSE OCH FÅR INTE DELGES TREDJE PART. ÖVERTRÄDELSE BEIVRAS. ROSEMOUNT TANK RADAR AB, SVERIGE 26
