1 Katalog Nr 27 1/3-13 Ett kvalitetslexikon för företag, rörmontörer och privatpersoner 180 dagars returrätt på lagervaror Stort lager Snabba leveranser Alltid en prisvärd affär Rinkaby Rör - för privatperson och företag Webbutik Postorder Butiker med utställningar och hämtlager i Rinkaby och Jönköping

2 Trygga affärer Välkända fabrikat 180 dagars returrätt!

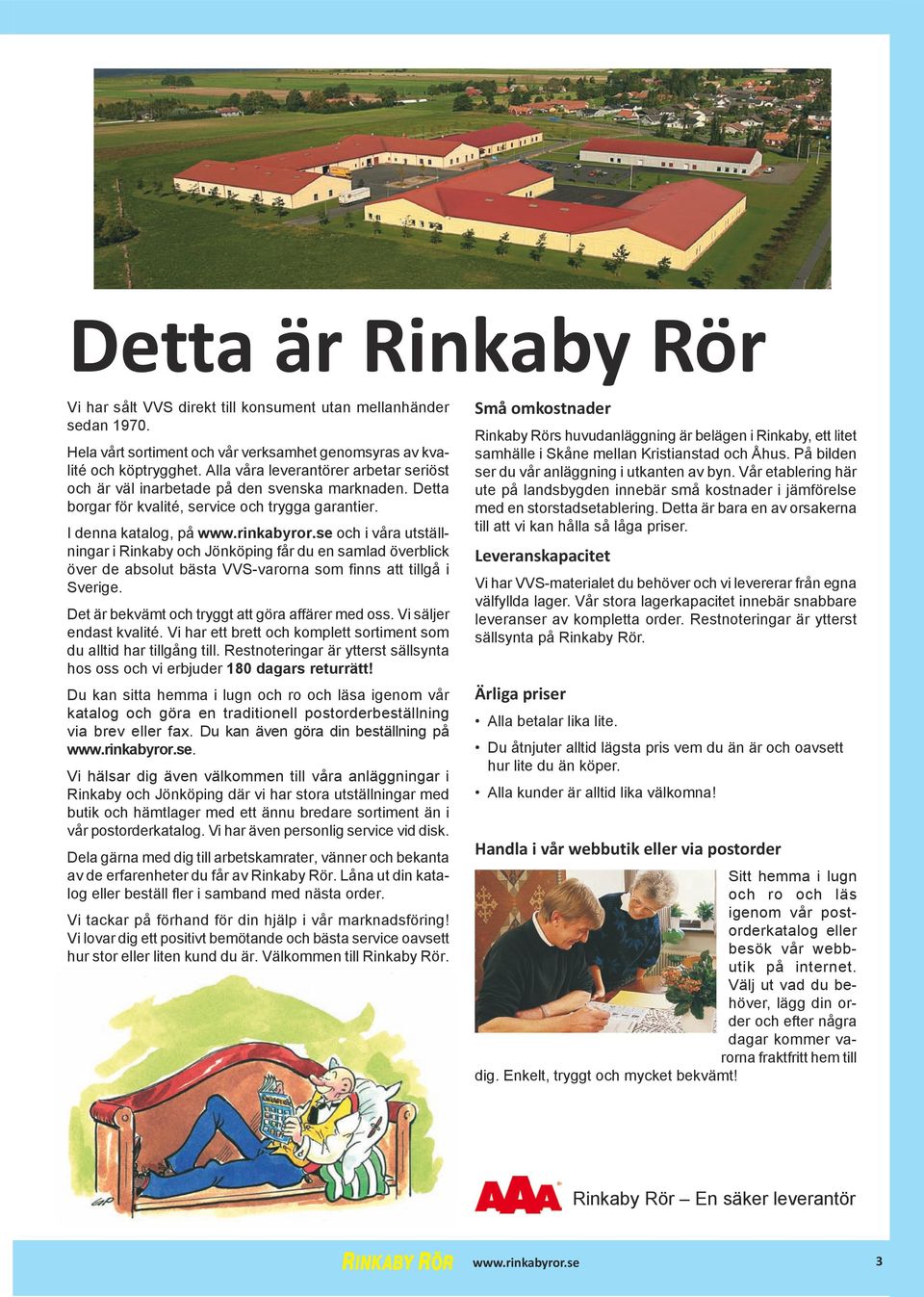

3 Detta är Rinkaby Rör Vi har sålt VVS direkt till konsument utan mellanhänder sedan Hela vårt sortiment och vår verksamhet genomsyras av kvalité och köptrygghet. Alla våra leverantörer arbetar seriöst och är väl inarbetade på den svenska marknaden. Detta borgar för kvalité, service och trygga garantier. I denna katalog, på och i våra utställningar i Rinkaby och Jönköping får du en samlad överblick över de absolut bästa VVS-varorna som finns att tillgå i Sverige. Det är bekvämt och tryggt att göra affärer med oss. Vi säljer endast kvalité. Vi har ett brett och komplett sortiment som du alltid har tillgång till. Restnoteringar är ytterst sällsynta hos oss och vi erbjuder 180 dagars returrätt! Du kan sitta hemma i lugn och ro och läsa igenom vår katalog och göra en traditionell postorderbeställning via brev eller fax. Du kan även göra din beställning på. Vi hälsar dig även välkommen till våra anläggningar i Rinkaby och Jönköping där vi har stora utställningar med butik och hämtlager med ett ännu bredare sortiment än i vår postorderkatalog. Vi har även personlig service vid disk. Dela gärna med dig till arbetskamrater, vänner och bekanta av de erfarenheter du får av Rinkaby Rör. Låna ut din katalog eller beställ fler i samband med nästa order. Vi tackar på förhand för din hjälp i vår marknadsföring! Vi lovar dig ett positivt bemötande och bästa service oavsett hur stor eller liten kund du är. Välkommen till Rinkaby Rör. Små omkostnader Rinkaby Rörs huvudanläggning är belägen i Rinkaby, ett litet samhälle i Skåne mellan Kristianstad och Åhus. På bilden ser du vår anläggning i utkanten av byn. Vår etablering här ute på landsbygden innebär små kostnader i jämförelse med en storstadsetablering. Detta är bara en av orsakerna till att vi kan hålla så låga priser. Leveranskapacitet Vi har VVS-materialet du behöver och vi levererar från egna välfyllda lager. Vår stora lagerkapacitet innebär snabbare leveranser av kompletta order. Restnoteringar är ytterst sällsynta på Rinkaby Rör. Ärliga priser Alla betalar lika lite. Du åtnjuter alltid lägsta pris vem du än är och oavsett hur lite du än köper. Alla kunder är alltid lika välkomna! Handla i vår webbutik eller via postorder Sitt hemma i lugn och ro och läs igenom vår postorderkatalog eller besök vår webbutik på internet. Välj ut vad du behöver, lägg din order och efter några dagar kommer varorna fraktfritt hem till dig. Enkelt, tryggt och mycket bekvämt! Rinkaby Rör En säker leverantör 3

4 Försäljningsvillkor webbutik och postorder Vi på Rinkaby Rör vill lägga all vår kraft och kapacitet på att ge dig bästa service när det gäller kvalité, köptrygghet och snabba, kompletta leveranser. Vi har ingen offertavdelning, konsultavdelning, installationsavdelning etc. Vår postorderförsäljning och webbutik finns till för dig som vet vilka varor du behöver och hur dessa skall monteras. Är du osäker råder vi dig att anlita en installatör på din hemort och även göra dina varuinköp hos honom. Har du möjlighet att besöka våra butiker med utställning och hämtlager så är detta alltid att föredra. Här kan du se alla våra varor i en vacker och informativ miljö samtidigt som du kan få personlig service. Våra priser Priserna i denna katalog gäller från den 1/ Moms ingår. Priserna gäller tills ny katalog utkommer. Prissänkningar kan förekomma dessförinnan. Dessa genomförs då omgående i våra butiker, i vår webbutik och på våra orderbekräftelser i vår postorderförsäljning. Med reservation för sakfel, tryckfel och stora oförutsedda prisändringar från våra leverantörer. På vissa varor som är svåra och dyra att skicka tillämpar vi lägre hämtpriser. Dessa är markerade med Hämt. Tänk på att du kan tjäna mycket pengar på att hämta själv i våra butiker, även om du kör långt. Det är alltid lönsamt att besöka oss! På alla order som skickas hem till dig tillkommer 128:- i expeditionsavgift. Garanti Garanti på alla varor enligt fabrikantens garantivillkor. Frakt ingår I alla priser i denna katalog ingår frakt. Båtfrakt ingår ej, dock ingår båtfrakt till Gotland. 180 dagars returrätt Vi tillämpar 180 dagars returrätt från betalningsdatum utan returavdrag på oanvända varor. Du betalar returfrakten. Vid skadat eller saknat originalemballage är returavdraget 5%. Undantag är: beställningsvaror som skickas direkt till kund från fabrik, t.ex MaxiTherm och Uponor kulvertrör och frostsäker vattenledning, utvalda produkter av Lenhovda sektionsradiatorer, INR duschväggar och kabiner. Undantaget gäller även övriga beställningsvaror exempelvis reservdelar och tillbehör. På alla beställningsvaror är returavdraget 30%. Returadress Postpaket: Rinkaby Rör AB, Box 54, Åhus. Övrigt gods: Rinkaby Rör AB, Sandhedsvägen 2, Rinkaby. OBS! Skicka ej med bussgods! Vid frågor kontakta kundtjänst. Beställning av varor Våra rutiner bygger på att du skickar en skriftlig beställning till oss. Vi ber dig därför att göra din beställning via vår webbutik, via brev, fax eller mail. Postadress: Rinkaby Rör AB, Box 54, Åhus. Fax: 044/ Hemsida: Försäljning endast inom Sverige Beställning av kataloger Vi har en solid och innehållsrik katalog som vi sänder dig helt kostnadsfritt. Katalogen kan beställas via vår hemsida, via brev eller fax. Beställer du en katalog till din kompis i samband med nästa order och sedan rekommenderar oss när du överlämnar den så gör du oss en stor tjänst! Betalningsalternativ Förskott: När vi har fått din beställning får du en orderbekräftelse där du kan se om vi uppfattat din beställning rätt. Du kan även se exakt belopp för din inbetalning. När vi erhållit betalningen så sänder vi varorna. Kort: Gäller endast beställningar i vår webbutik. Du gör din beställning på vår hemsida och betalar med ditt VISA eller Mastercard kort (utfärdade av svensk bank). Vi sänder dina varor när vi fått din beställning och betalning. Vi använder oss av 3D Secure och vi lagrar ingen kortinformation. Överföringen av pengarna sker med SSL-kryptering. Direktbetalning: Gäller endast beställningar i vår webbutik. Du som är kund i Nordea, Swedbank, SE-banken eller Handelsbanken kan betala direkt via din Internetbank. Klarna faktura/konto: Gäller endast beställningar i vår webbutik. Betala efter du fått dina varor levererade, antingen med faktura där betalningstiden är 14 dagar eller lägg upp betalningen som konto och betala av månadsvis. Kundservice Vår kundservice når du per telefon 044/ måndag - fredag Här hjälper vi dig med leveransbesked, transportfrågor, garantier och eventuella reklamationer. Under kontakt på vår hemsida kan du även anmäla eventuella transportskador och reklamationer. Välj rätt storlek Var noga med att uppge rätt dimension vid din beställning. Dimension Tidigare benämnt 1/8" 1/4" 3/8" 1/2" 3/4" 1" 1,1/4" 1,1/2" 2" 2,1/2" 3" Utvändigt mått ca 10 mm 14 mm 17 mm 21 mm 27 mm 34 mm 42 mm 48 mm 60 mm 76 mm 89 mm Invändigt mått ca 8 mm 11 mm 14 mm 18 mm 24 mm 30 mm 38 mm 44 mm 56 mm 72 mm 84 mm 4

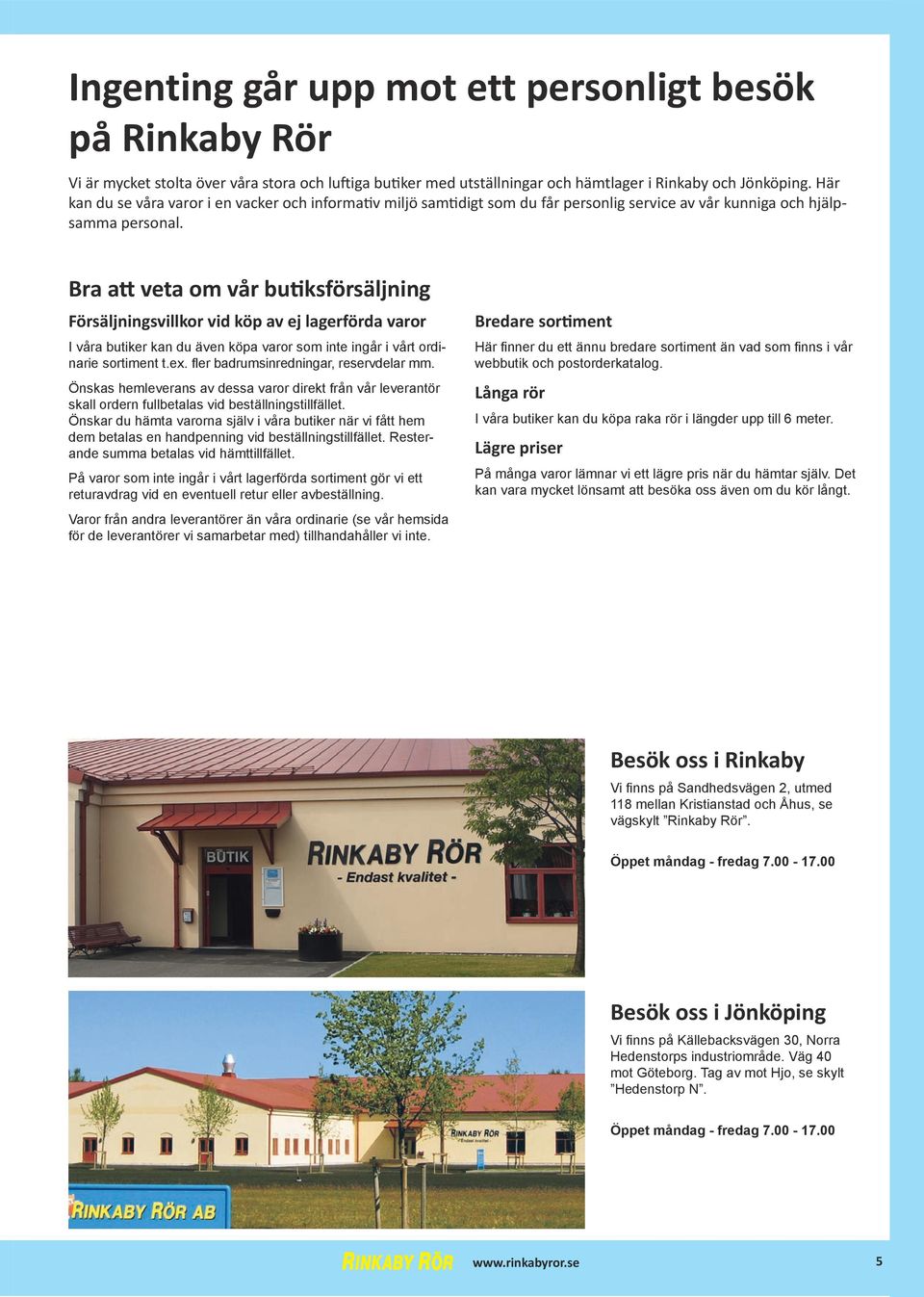

5 Ingenting går upp mot ett personligt besök på Rinkaby Rör Vi är mycket stolta över våra stora och luftiga butiker med utställningar och hämtlager i Rinkaby och Jönköping. Här kan du se våra varor i en vacker och informativ miljö samtidigt som du får personlig service av vår kunniga och hjälpsamma personal. Bra att veta om vår butiksförsäljning Försäljningsvillkor vid köp av ej lagerförda varor I våra butiker kan du även köpa varor som inte ingår i vårt ordinarie sortiment t.ex. fler badrumsinredningar, reservdelar mm. Önskas hemleverans av dessa varor direkt från vår leverantör skall ordern fullbetalas vid beställningstillfället. Önskar du hämta varorna själv i våra butiker när vi fått hem dem betalas en handpenning vid beställningstillfället. Resterande summa betalas vid hämttillfället. På varor som inte ingår i vårt lagerförda sortiment gör vi ett returavdrag vid en eventuell retur eller avbeställning. Varor från andra leverantörer än våra ordinarie (se vår hemsida för de leverantörer vi samarbetar med) tillhandahåller vi inte. Bredare sortiment Här finner du ett ännu bredare sortiment än vad som finns i vår webbutik och postorderkatalog. Långa rör I våra butiker kan du köpa raka rör i längder upp till 6 meter. Lägre priser På många varor lämnar vi ett lägre pris när du hämtar själv. Det kan vara mycket lönsamt att besöka oss även om du kör långt. Besök oss i Rinkaby Vi finns på Sandhedsvägen 2, utmed 118 mellan Kristianstad och Åhus, se vägskylt Rinkaby Rör. Öppet måndag - fredag Besök oss i Jönköping Vi finns på Källebacksvägen 30, Norra Hedenstorps industriområde. Väg 40 mot Göteborg. Tag av mot Hjo, se skylt Hedenstorp N. Öppet måndag - fredag

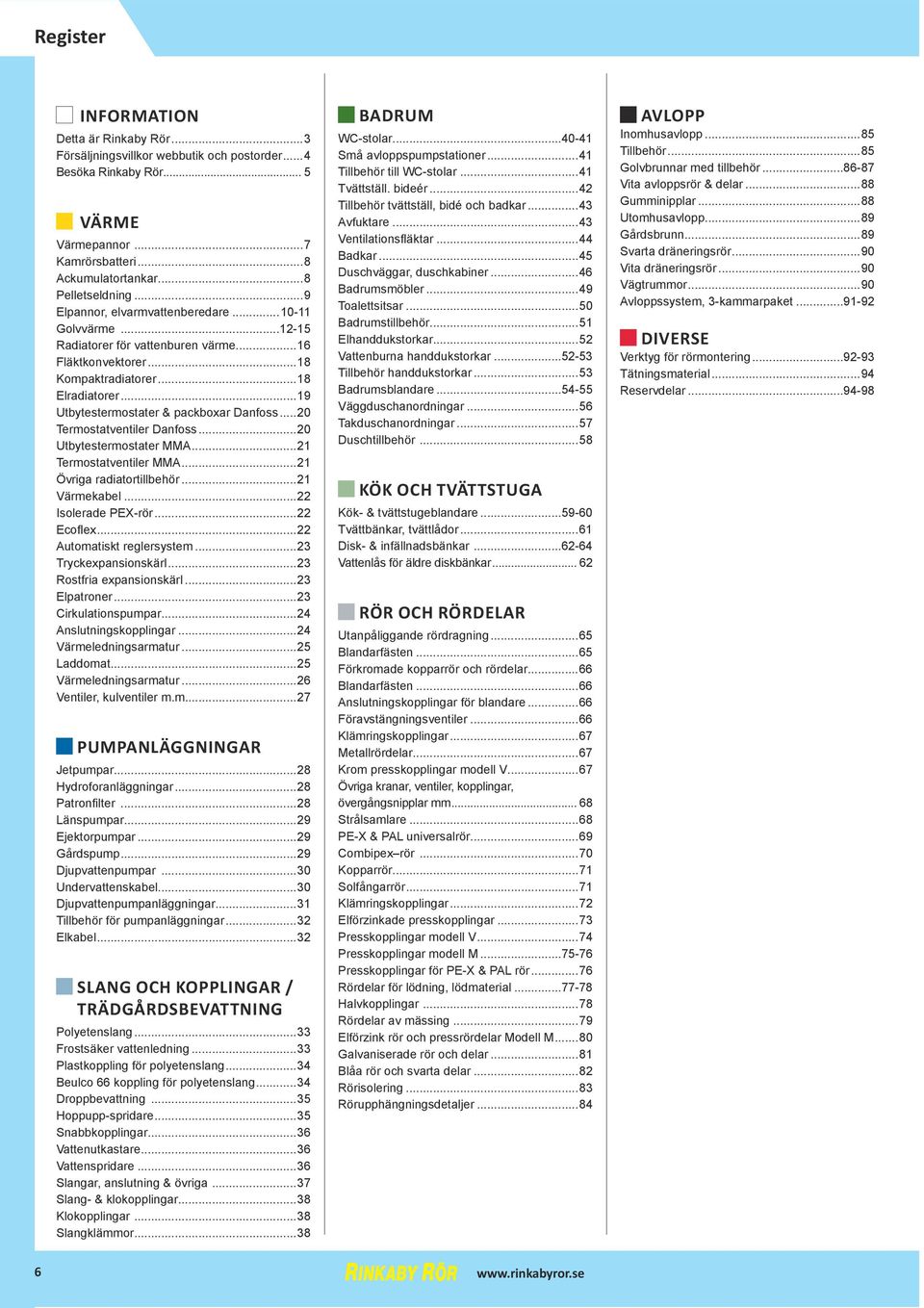

6 Register InFoRmatIon Detta är Rinkaby Rör...3 Försäljningsvillkor webbutik och postorder...4 Besöka Rinkaby Rör... 5 VÄRme Värmepannor...7 Kamrörsbatteri...8 Ackumulatortankar...8 Pelletseldning...9 Elpannor, elvarmvattenberedare Golvvärme Radiatorer för vattenburen värme...16 Fläktkonvektorer...18 Kompaktradiatorer...18 Elradiatorer...19 Utbytestermostater & packboxar Danfoss...20 Termostatventiler Danfoss...20 Utbytestermostater MMA...21 Termostatventiler MMA...21 Övriga radiatortillbehör...21 Värmekabel...22 Isolerade PEX-rör...22 Ecoflex...22 Automatiskt reglersystem...23 Tryckexpansionskärl...23 Rostfria expansionskärl...23 Elpatroner...23 Cirkulationspumpar...24 Anslutningskopplingar...24 Värmeledningsarmatur...25 Laddomat...25 Värmeledningsarmatur...26 Ventiler, kulventiler m.m...27 PumPanLÄggnIngaR Jetpumpar...28 Hydroforanläggningar...28 Patronfilter...28 Länspumpar...29 Ejektorpumpar...29 Gårdspump...29 Djupvattenpumpar...30 Undervattenskabel...30 Djupvattenpumpanläggningar...31 Tillbehör för pumpanläggningar...32 Elkabel...32 SLang och KoPPLIngaR / trädgårdsbevattning Polyetenslang...33 Frostsäker vattenledning...33 Plastkoppling för polyetenslang...34 Beulco 66 koppling för polyetenslang...34 Droppbevattning...35 Hoppupp-spridare...35 Snabbkopplingar...36 Vattenutkastare...36 Vattenspridare...36 Slangar, anslutning & övriga...37 Slang- & klokopplingar...38 Klokopplingar...38 Slangklämmor...38 BaDRum WC-stolar Små avloppspumpstationer...41 Tillbehör till WC-stolar...41 Tvättställ. bideér...42 Tillbehör tvättställ, bidé och badkar...43 Avfuktare...43 Ventilationsfläktar...44 Badkar...45 Duschväggar, duschkabiner...46 Badrumsmöbler...49 Toalettsitsar...50 Badrumstillbehör...51 Elhanddukstorkar...52 Vattenburna handdukstorkar Tillbehör handdukstorkar...53 Badrumsblandare Väggduschanordningar...56 Takduschanordningar...57 Duschtillbehör...58 KöK och tvättstuga Kök- & tvättstugeblandare Tvättbänkar, tvättlådor...61 Disk- & infällnadsbänkar Vattenlås för äldre diskbänkar RöR och RöRDeLaR Utanpåliggande rördragning...65 Blandarfästen...65 Förkromade kopparrör och rördelar...66 Blandarfästen...66 Anslutningskopplingar för blandare...66 Föravstängningsventiler...66 Klämringskopplingar...67 Metallrördelar...67 Krom presskopplingar modell V...67 Övriga kranar, ventiler, kopplingar, övergångsnipplar mm Strålsamlare...68 PE-X & PAL universalrör...69 Combipex rör...70 Kopparrör...71 Solfångarrör...71 Klämringskopplingar...72 Elförzinkade presskopplingar...73 Presskopplingar modell V...74 Presskopplingar modell M Presskopplingar för PE-X & PAL rör...76 Rördelar för lödning, lödmaterial Halvkopplingar...78 Rördelar av mässing...79 Elförzink rör och pressrördelar Modell M...80 Galvaniserade rör och delar...81 Blåa rör och svarta delar...82 Rörisolering...83 Rörupphängningsdetaljer...84 avlopp Inomhusavlopp...85 Tillbehör...85 Golvbrunnar med tillbehör Vita avloppsrör & delar...88 Gumminipplar...88 Utomhusavlopp...89 Gårdsbrunn...89 Svarta dräneringsrör...90 Vita dräneringsrör...90 Vägtrummor...90 Avloppssystem, 3-kammarpaket DIVeRSe Verktyg för rörmontering Tätningsmaterial...94 Reservdelar

7 InVeSteRa FöRStånDIgt! Placera pengar i ett vattenburet värmeledningssystem. Det skänker dig avkastning, komfort, oberoende och trygghet. Vi har allt du behöver för att uppdatera ett befintligt system eller för att installera ett helt nytt. Studera denna och följande sidor. Vedpanna ctc V 40 Keramisk brännkammare. Effekt 40 kw. Bredd 596 mm, djup 1450 mm, höjd 1230 mm. Vedeldstadens djup 550 mm, volym 138 L. Pannvattenvolym 105 L. Finns i två utförande med lambdastyrning upp till fyra värmekretsar och utan lambdastyrning. Modell Hämt Utan styrning : :- Med lambdastyrning Kombipanna ctc V20 För ved, pellets, olja och el. Med inbyggd kopparklädd varmvattenberedare 75 L. Effekt ved 18 kw, pellets 20 kw, olja 20 kw, el 12 kw. Bredd 600 mm, djup 643 mm, höjd 1550 mm. Vedeldstadens djup 400 mm, volym 55 L. Pannvattenvolym 122 L. Vändbara luckor höger/ vänsterhängda. Levereras med vridbart vinkelrör för anslutning bakåt. Hämt : :- Vedpanna ctc V25 Fg : :- Vedpanna nibe Vedex 1000 (Tidigare Egor V 25, tllverkad sedan 70-talet.) Med gjutjärnsroster och underförbränning för ved/pellets. Inbyggd kopparklädd varmvattenberedare, 115 L. Effekt ved 32 kw, pellets 40 kw. Bredd 620 mm, djup 890 mm, höjd 1545 mm. Pannvattenvolym 265 L. Vedeldstadens djup 600 mm. Rökrör för anslutning bakåt ingår. Hämt : :- Vedpanna nibe Vedex 3300 Fläktstyrd förbränning med sugande fläkt. Effekt ved 33 kw. Effekt pellets 25 kw. Bredd 450 mm, djup 880 mm, höjd 1070 mm. Vedeldstadens djup 550 mm, volym 95 L. Pannvattenvolym 65 L. Levereras med vridbart vinkelrökrör för anslutning bakåt. Kan även levereras med rakt rökrör för rörskorsten. Hämt : :- Vedpanna med självdragsfunktion (utan fläkt). Effekt ved 25 kw. Effekt pellets 25 kw. Bredd 450 mm, djup 830 mm, höjd 1055 mm. Vedeldstadens djup 420 mm, volym 75 L. Pannvattenvolym 55 L. Levereras med vridbart vinkelrökrör för anslutning bakåt. Kan även levereras med rakt rökrör för rörskorsten. Hämt : :- Kombipanna nibe alpha combi Värme För pellets, olja, ved och el. Med inbyggd kopparklädd varmvattenberedare 120 L. Effekt pellets 18 kw, olja 25 kw, ved 20 kw, el 6 kw. Bredd 910 mm, djup 680 mm, höjd 1150 mm. Vedeldstadens djup 415 mm, volym 55 L. Pannvattenvolym 170 L. Levereras med vridbart vinkelrökrör för anslutning bakåt. Kan även levereras med rakt rökrör för rörskorsten. Hämt : :- Vedpanna ctc V25 FK Med keramisk eldstad och omvänd förbränning. Inbyggd kopparklädd varmvattenberedare, 115 L. Effekt ved 28 kw. Bredd 620 mm, djup 890 mm, höjd 1545 mm. Pannvattenvolym 265 L. Vedeldstadens djup 600 mm, volym 90 L. Rökrör för anslutning bakåt ingår. Hämt : :- Vedpanna Focus eco nature 40 Fläktstyrd förbränning med sugande fläkt. Effekt 40 kw. Bredd 570 mm, djup 1160 mm, höjd 1670 mm. Vedeldstadens djup 550 mm, volym 115 L. Pannvattenvolym 120 L. Levereras med vridbart vinkelrökrör för anslutning bakåt. Hämt : :- Ved/pelletspanna Baxi Bonus För ved och pellets. Fläktstyrd förbränning med sugande fläkt. Effekt ved 30 kw, pellets 20 kw, olja 20 kw. Bredd 540 mm, djup 1130 mm, höjd 1200 mm. Vedeldstadens djup 510 mm, volym 90 L. Pannvattenvolym 125 L. Rökrör för anslutning bakåt eller uppåt samt lucka för olja eller pelletsbrännare ingår. Hämt : :- Vedpanna Baxi Solo Innova Fläktstyrd förbränning, sugande fläkt. Storlek Effekt 20 kw 30kW 50kW Bredd 584 mm 584 mm 694mm Djup 1007 mm 1188 mm 1188 mm Höjd 1375 mm 1375 mm 1375 mm Eldstadsdjup 379 mm 550 mm 550 mm Vedmagasin 100 L 135 L 185 L Vattenvolym 100 L 130 L 180 L Modell Hämt : : : : : :- Pelletspanna Fokus Effekt PE-20 PE-30 Pellets 20 kw 30 kw Olja 20 kw 30 kw Ved 20 kw 30 kw El 6 kw 6 kw Bredd 600 mm 600 mm Djup 640 mm 810 mm Höjd 1570 mm 1570 mm Eldstadsdjup 370 mm 540 mm Eldstadsvolym 50 L 70 L Vattenvolym 140 L 195 L Inbyggd varmvattenslinga, lätt utbytbar. 6 kw elpatron sitter monterad. Förberedd för ytterligare eleffekt. Pelletsbrännaren monteras antingen på höger eller vänster sida. Inspektion och rengöring sker framifrån där även askluckan finns längst ned på pannan. Utrustning för ved finns som tillbehör. OBS! max vedlängd 370 mm. Rökrör för anslutning bakåt ingår. Modell Hämt PE : :- PE : :- Tillbehör Vedeln.sats PE :- Vedeln.sats PE :- Eltillsats + 3 kw :- Eltillsats + 6 kw :- I våra butiker har vi en mycket informativ värmeutställning där du kan se många monteringsförslag, t.ex. hur du kopplar ihop en vedpanna med en ackumulatortank. 7

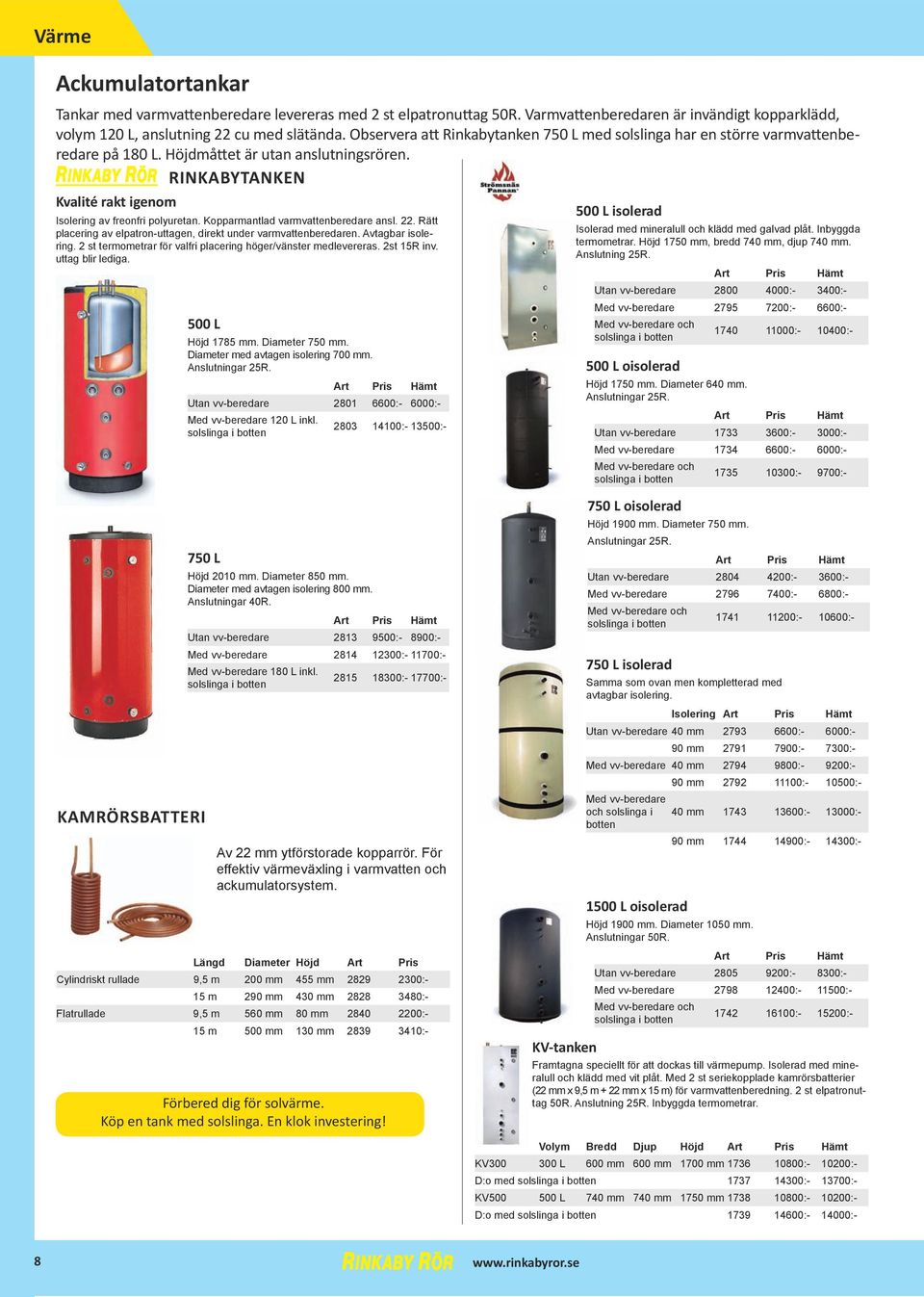

8 Värme ackumulatortankar Tankar med varmvattenberedare levereras med 2 st elpatronuttag 50R. Varmvattenberedaren är invändigt kopparklädd, volym 120 L, anslutning 22 cu med slätända. Observera att Rinkabytanken 750 L med solslinga har en större varmvattenberedare på 180 L. Höjdmåttet är utan anslutningsrören. RInKaBytanKen Kvalité rakt igenom 500 L isolerad Isolering av freonfri polyuretan. Kopparmantlad varmvattenberedare ansl. 22. Rätt placering av elpatron-uttagen, direkt under varmvattenberedaren. Avtagbar isolering. 2 st termometrar för valfri placering höger/vänster medlevereras. 2st 15R inv. uttag blir lediga. 500 L Höjd 1785 mm. Diameter 750 mm. Diameter med avtagen isolering 700 mm. Anslutningar 25R. Hämt Utan vv-beredare :- 6000:- Med vv-beredare 120 L inkl. solslinga i botten : :- Isolerad med mineralull och klädd med galvad plåt. Inbyggda termometrar. Höjd 1750 mm, bredd 740 mm, djup 740 mm. Anslutning 25R. Hämt Utan vv-beredare :- 3400:- Med vv-beredare :- 6600:- Med vv-beredare och solslinga i botten : :- 500 L oisolerad Höjd 1750 mm. Diameter 640 mm. Anslutningar 25R. Hämt Utan vv-beredare :- 3000:- Med vv-beredare :- 6000:- Med vv-beredare och solslinga i botten :- 9700:- 750 L KamRöRSBatteRI Höjd 2010 mm. Diameter 850 mm. Diameter med avtagen isolering 800 mm. Anslutningar 40R. Hämt Utan vv-beredare :- 8900:- Med vv-beredare : :- Med vv-beredare 180 L inkl. solslinga i botten : :- Av 22 mm ytförstorade kopparrör. För effektiv värmeväxling i varmvatten och ackumulatorsystem. Längd Diameter Höjd Cylindriskt rullade 9,5 m 200 mm 455 mm :- 15 m 290 mm 430 mm :- Flatrullade 9,5 m 560 mm 80 mm :- 15 m 500 mm 130 mm :- Förbered dig för solvärme. Köp en tank med solslinga. En klok investering! KV-tanken 750 L oisolerad Höjd 1900 mm. Diameter 750 mm. Anslutningar 25R. Hämt Utan vv-beredare :- 3600:- Med vv-beredare :- 6800:- Med vv-beredare och solslinga i botten : :- 750 L isolerad Samma som ovan men kompletterad med avtagbar isolering. Isolering Hämt Utan vv-beredare 40 mm :- 6000:- 90 mm :- 7300:- Med vv-beredare 40 mm :- 9200:- 90 mm : :- Med vv-beredare och solslinga i 40 mm : :- botten 90 mm : : L oisolerad Höjd 1900 mm. Diameter 1050 mm. Anslutningar 50R. Hämt Utan vv-beredare :- 8300:- Med vv-beredare : :- Med vv-beredare och solslinga i botten : :- Framtagna speciellt för att dockas till värmepump. Isolerad med mineralull och klädd med vit plåt. Med 2 st seriekopplade kamrörsbatterier (22 mm x 9,5 m + 22 mm x 15 m) för varmvattenberedning. 2 st elpatronuttag 50R. Anslutning 25R. Inbyggda termometrar. Volym Bredd Djup Höjd Hämt KV L 600 mm 600 mm 1700 mm : :- D:o med solslinga i botten : :- KV L 740 mm 740 mm 1750 mm : :- D:o med solslinga i botten : :- 8

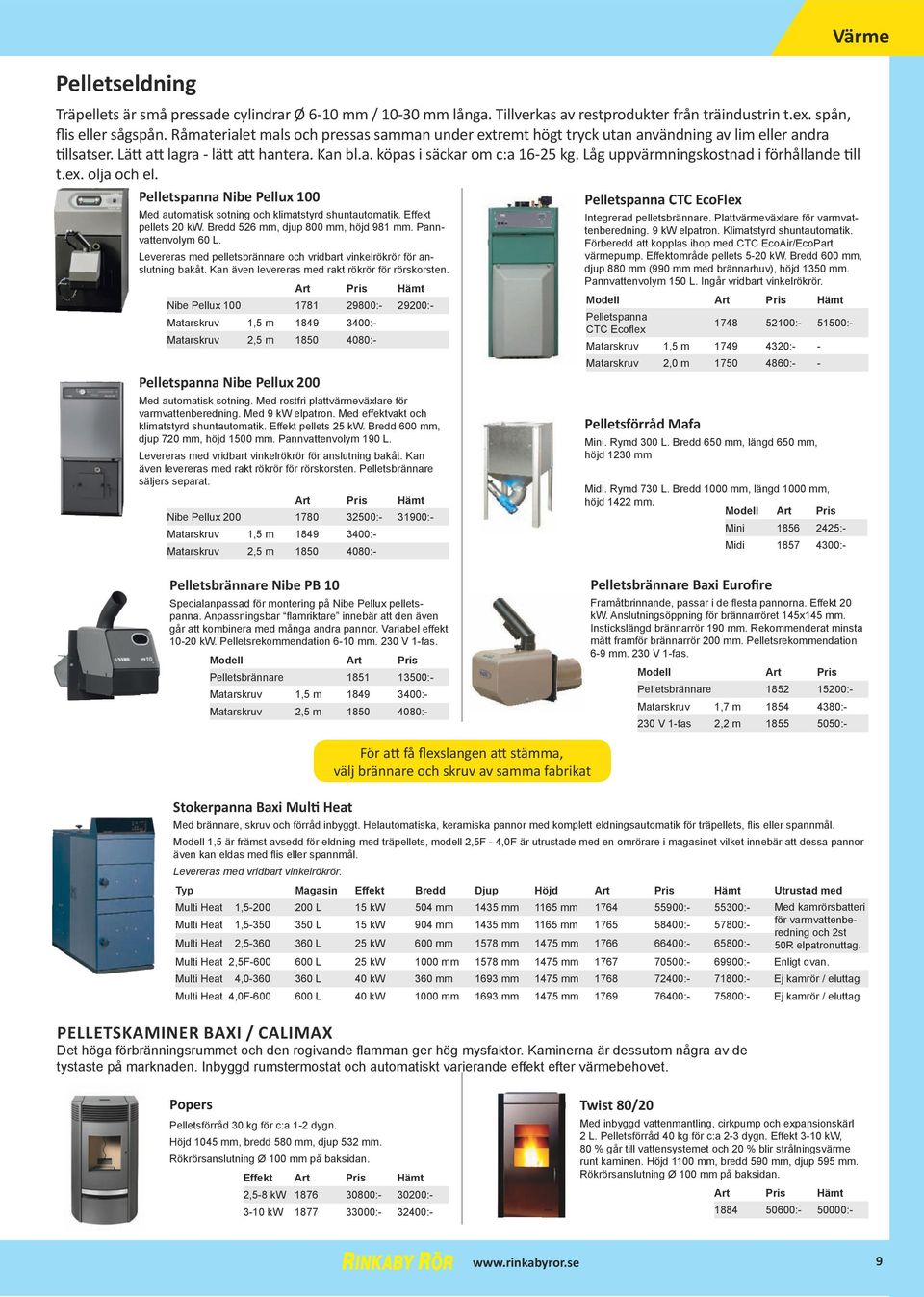

9 Pelletseldning Träpellets är små pressade cylindrar Ø 6-10 mm / mm långa. Tillverkas av restprodukter från träindustrin t.ex. spån, flis eller sågspån. Råmaterialet mals och pressas samman under extremt högt tryck utan användning av lim eller andra tillsatser. Lätt att lagra - lätt att hantera. Kan bl.a. köpas i säckar om c:a kg. Låg uppvärmningskostnad i förhållande till t.ex. olja och el. Pelletspanna nibe Pellux 100 Pelletspanna ctc ecoflex Med automatisk sotning och klimatstyrd shuntautomatik. Effekt pellets 20 kw. Bredd 526 mm, djup 800 mm, höjd 981 mm. Pannvattenvolym 60 L. Levereras med pelletsbrännare och vridbart vinkelrökrör för anslutning bakåt. Kan även levereras med rakt rökrör för rörskorsten. Hämt Nibe Pellux : :- Matarskruv 1,5 m :- Matarskruv 2,5 m :- Pelletspanna nibe Pellux 200 Med automatisk sotning. Med rostfri plattvärmeväxlare för varmvattenberedning. Med 9 kw elpatron. Med effektvakt och klimatstyrd shuntautomatik. Effekt pellets 25 kw. Bredd 600 mm, djup 720 mm, höjd 1500 mm. Pannvattenvolym 190 L. Levereras med vridbart vinkelrökrör för anslutning bakåt. Kan även levereras med rakt rökrör för rörskorsten. Pelletsbrännare säljers separat. Hämt Nibe Pellux : :- Matarskruv 1,5 m :- Matarskruv 2,5 m :- Integrerad pelletsbrännare. Plattvärmeväxlare för varmvattenberedning. 9 kw elpatron. Klimatstyrd shuntautomatik. Förberedd att kopplas ihop med CTC EcoAir/EcoPart värmepump. Effektområde pellets 5-20 kw. Bredd 600 mm, djup 880 mm (990 mm med brännarhuv), höjd 1350 mm. Pannvattenvolym 150 L. Ingår vridbart vinkelrökrör. Modell Hämt Pelletspanna CTC Ecoflex : :- Matarskruv 1,5 m :- - Matarskruv 2,0 m :- - Pelletsförråd Mafa Mini. Rymd 300 L. Bredd 650 mm, längd 650 mm, höjd 1230 mm Midi. Rymd 730 L. Bredd 1000 mm, längd 1000 mm, höjd 1422 mm. Modell Mini :- Midi :- Värme Pelletsbrännare nibe PB 10 Specialanpassad för montering på Nibe Pellux pelletspanna. Anpassningsbar flamriktare innebär att den även går att kombinera med många andra pannor. Variabel effekt kw. Pelletsrekommendation 6-10 mm. 230 V 1-fas. Modell Pelletsbrännare :- Matarskruv 1,5 m :- Matarskruv 2,5 m :- Pelletsbrännare Baxi Eurofire Framåtbrinnande, passar i de flesta pannorna. Effekt 20 kw. Anslutningsöppning för brännarröret 145x145 mm. Instickslängd brännarrör 190 mm. Rekommenderat minsta mått framför brännarrör 200 mm. Pelletsrekommendation 6-9 mm. 230 V 1-fas. Modell Pelletsbrännare :- Matarskruv 1,7 m :- 230 V 1-fas 2,2 m :- Stokerpanna Baxi Multi Heat För att få flexslangen att stämma, välj brännare och skruv av samma fabrikat Med brännare, skruv och förråd inbyggt. Helautomatiska, keramiska pannor med komplett eldningsautomatik för träpellets, flis eller spannmål. Modell 1,5 är främst avsedd för eldning med träpellets, modell 2,5F - 4,0F är utrustade med en omrörare i magasinet vilket innebär att dessa pannor även kan eldas med flis eller spannmål. Levereras med vridbart vinkelrökrör. Typ Magasin Effekt Bredd Djup Höjd Hämt Utrustad med Multi Heat 1, L 15 kw 504 mm 1435 mm 1165 mm : :- Med kamrörsbatteri Multi Heat 1, L 15 kw 904 mm 1435 mm 1165 mm : :- för varmvattenberedning och 2st Multi Heat 2, L 25 kw 600 mm 1578 mm 1475 mm : :- 50R elpatronuttag. Multi Heat 2,5F L 25 kw 1000 mm 1578 mm 1475 mm : :- Enligt ovan. Multi Heat 4, L 40 kw 360 mm 1693 mm 1475 mm : :- Ej kamrör / eluttag Multi Heat 4,0F L 40 kw 1000 mm 1693 mm 1475 mm : :- Ej kamrör / eluttag PeLLetSKamIneR BaxI / calimax Det höga förbränningsrummet och den rogivande flamman ger hög mysfaktor. Kaminerna är dessutom några av de tystaste på marknaden. Inbyggd rumstermostat och automatiskt varierande effekt efter värmebehovet. Popers Pelletsförråd 30 kg för c:a 1-2 dygn. Höjd 1045 mm, bredd 580 mm, djup 532 mm. Rökrörsanslutning Ø 100 mm på baksidan. Effekt Hämt 2,5-8 kw : : kw : :- twist 80/20 Med inbyggd vattenmantling, cirkpump och expansionskärl 2 L. Pelletsförråd 40 kg för c:a 2-3 dygn. Effekt 3-10 kw, 80 % går till vattensystemet och 20 % blir strålningsvärme runt kaminen. Höjd 1100 mm, bredd 590 mm, djup 595 mm. Rökrörsanslutning Ø 100 mm på baksidan. Hämt : :- 9

10 Värme elpannor och elvarmvattenberedare elpanna ecoel Varmvattenproduktionen sker i ett 2-stegs genomströmningsbatteri. Effekt 15 kw. ecoel Låg Bredd 600 mm Djup 619 mm Höjd 1547 mm Hämt : :- Elvarmvattenberedare Safir Rostfritt innerkärl. Placeras stående på golv. Effekt 3 kw vid 400 V. Ventilpaket med avstängningsventil, backventil, säkerhetsventil och blandningsventil ingår. Ansl. 22 cu. Volym Höjd Bredd Djup Hämt 200 L 1450 mm 596 mm 620 mm :- 8830:- 300 L 1910 mm 600 mm 600 mm :- 9500:- ecoel Hög Bredd 600 mm Djup 619 mm Höjd 1797 mm Hämt : :- elpannor och ackumulatortankar elpanna evp 270 För vattenburen värme. Volym 270 L. Varmvattenberedningen sker med en kamrörsslinga av koppar. Omkopplingsbar effekt 7,7-10,5-13,5 kw. Med effektvakt och klimatstyrd shuntautomatik. P.g.a sin väl utvecklade konstruktion kan andra värmekällor, t.ex. NIBE Fighter 2025 max 10 kw, med fördel dockas till EVP 270. Alla anslutningar är placerade i pannans topp, därför lätt att installera, speciellt vid utbyte. Bredd 600 mm, djup 700 mm, höjd 1560 mm (exkl. fot mm). Hämt : :- elpanna nibe VVm 300 Dubbelmantlad elpanna för vattenburen värme. Direkt anpassad för inkoppling och kommunikation med luftvärmepumparna Fighter kw/8 kw/10 kw. Volym mantelutrymme 125 L. Kopparklädd varmvattenberedare 155 L. Omkopplingsbar eleffekt ,5 kw. Effektvakt, klimatstyrd shuntautomatik, komplett ventilpaket för varmvattenberedare, cirkpump och tryckexpansionskärl 12 L ingår. Bredd 600 mm, djup 615 mm, höjd 1880 mm (exkl. fot mm). Hämt : :- elpanna nibe evc 13 För vattenburen värme. Kan placeras t.ex. ovanpå Modul/ Compact elvarmvattenberedare (se sidan 11). Max effekt 13 kw som regleras i 9 steg. Med effektvakt och klimat- och tidsstyrd värmeautomatik. Inbyggd cirkulationspump och tryckexpansionskärl 12 L. Bredd 600 mm, djup 610 mm, höjd 260 mm. Vattenvolym 5,5 L :- Inomhusmodul nibe evp 500 Anpassad för dockning till annan värmekälla t.ex. fastbränsle, värmepump eller solvärme. Volym 500 L. Varmvattenberedningen sker med hjälp av en kamrörsslinga av koppar. Omkopplingsbar eleffekt max 18 kw. Klimatstyrd shuntautomatik och laddpump ingår. Bredd 750 mm, djup 950 mm höjd 1810 mm (exkl. fot mm). Hämt : :- elpanna nibe evc 240 Dubbelmantlad elpanna för vattenburen värme. Volym mantelutrymme 70 L, kopparklädd varmvattenberedare 170 L. Omkopplingsbar eleffekt ,5 kw. Effektvakt, klimatstyrd shuntautomatik, komplett ventilpaket för varmvattenberedare, cirkpump och tryckexpansionskärl 12 L ingår. Bredd 600 mm, djup 615 mm, höjd 1710 mm (exkl. fot mm). Hämt : :- nibe VPa ackumulatortankar För anslutning till värmepump. Även lämpliga att anslutas till andra värmekällor. Kopparklätt varmvattenmagasin med ett omgivande dubbelmantelutrymme med 50R elpatronuttag. Storlek 200/70 300/ /300 Beredare 205 L 285 L 450 L Mantel 66 L 194 L 300 L Bredd / ø 600 mm ø 725 mm ø 725 mm Djup 610 mm - - Höjd 1580 mm 1800 mm 2000 mm Elpatron-uttag 50R 1 st 2 st 2 st Art Pris 10950: : :- Hämt 10550: : :- Specialmodell VPAS 300/450 med solslinga på 2,3 m 2. Hämt : :- 10

11 Värme elvarmvattenberedare Nibette 15 L Invändigt kopparklädd. Placeras hängande på vägg eller stående på golv. Ansl. 15 cu. Effekt 1 kw vid 230 V, 3 kw vid 400 V. Höjd 390 mm, bredd 390 mm, djup 288 mm :- eminent 35 L Placeras hängande på vägg eller liggande på golv. Ansl. 15 cu. Effekt 1 kw vid 230 V, 3 kw vid 400 V. Höjd 565 mm, bredd 467 mm, djup 455 mm. Modell Innerkärl av koppar :- Innerkärl av emaljerat :- Innerkärl av rostfritt :- eminent 55 L Placeras hängande på vägg eller liggande på golv. Ansl. 15 cu. Effekt 1 kw vid 230 V, 3 kw vid 400 V. Höjd 750 mm, bredd 467 mm, djup 455 mm. Modell Innerkärl av koppar :- Innerkärl av emaljerat :- Innerkärl av rostfritt :- eminent 100 L Placeras hängande på vägg eller liggande på golv. Ansl. 15 cu. Effekt 1 kw vid 230 V, 3 kw vid 400 V. Höjd 1120 mm, bredd 467mm, djup 455 mm. Modell Innerkärl av koppar :- Innerkärl av emaljerat :- Innerkärl av rostfritt :- Ventilpaket med avstängningsventil, backventil, säkerhetsventil och blandningsventil ingår i alla Nibes beredare. Undantag: Endast säkerhetsventil ingår till Nibette (anslutn. 15R) och ES (anslutn. 22cu). elvarmvattenberedare Minette Invändigt emaljerad. Placeras hängande på vägg eller stående på golv. Ansl 15 cu. Effekt 1,2 kw vid 230 V, 3,6 kw vid 400 V. Volym Höjd Bredd Djup 15 L 450 mm 400 mm 280 mm :- 30 L 525 mm 475 mm 320 mm :- Så nett Invändigt emaljerad. Placeras stående på golv. Ansl. 15 cu. 33 L effekt 1,5 kw vid 230 V. 55 L effekt 1 kw vid 230 V, 3 kw vid 400 V. Volym Höjd Bredd Djup 33 L 380 mm 380 mm 540 mm :- 55 L 460 mm 460 mm 560 mm :- Minett 35 L Invändigt emaljerad. Placeras hängande på vägg. Ansl. 15 cu. Effekt 1,2 kw vid 230 V, 3,6 kw vid 400 V. Höjd 700 mm, bredd 300 mm, djup 290 mm :- Ventilpaket med avstängningsventil, backventil, säkerhetsventil och blandningsventil ingår i alla Metrotherms beredare. Undantag: Endast säkerhetsventil ingår till Minett (anslutn. 15R). es el-r Compact CU Steatit Rostfritt innerkärl. Placeras på golv. Ansl 22cu. Effekt 3kW vid 400 V. Volym Höjd Bredd Längd Hämt 150 L 700 mm595 mm 905 mm :- 9800:- 230 L 700 mm595 mm 1305 mm : :- 300 L 700 mm595 mm 1615 mm : :- För installation i områden med kalkhaltigt vatten. Samma som 2820 resp ovan men utrustad med en steatitelpatron. Denna är monterad i en kopparhylsa vilket medför enkel demontering samt möjliggör invändig inspektion och rengöring av behållaren. Byte av elpatron kan göras utan att beredaren behöver tömmas. Modell Volym Innerkärl Höjd Hämt L Koppar 1310 mm : : L Koppar 1710 mm : :- compact cu SoL 300 Invändigt kopparklädd. Placeras stående på golv L ansl. 22cu, 500 L ansl. 35 cu. Effekt 1 kw vid 230 V, 3 kw vid 400 V. Volym Diameter Höjd Hämt 160 L 600 mm 980 mm :- 7020:- 210 L 600 mm 1210 mm :- 8230:- 300 L 600 mm 1380 mm : :- 500 L 750 mm 1695 mm : :- Förbered dig för gratis solvärme. Samma som 2821 ovan men kompletterad med en kamrörsslinga av koppar (ansl 22 cu) för anslutning till solfångare. Modell Volym Innerkärl Höjd Hämt L Koppar 1710 mm : :- Cabinett E Invändigt emaljerad. Placeras hängande på vägg eller stående på golvstativ (se nedan). Ansl. 15 cu. Effekt 1,0 kw vid 230 V, 3,0 kw vid 400 V. Volym Höjd Bredd Djup 60 L 940 mm 390 mm 390 mm :- 110 L 1100 mm 460 mm 460 mm :- 160 L 1450 mm 460 mm 460 mm :- Tillbehör för Cabinett E modul compact Placeras stående på golv. Ansl 22 cu. Effekt 1 kw vid 230 V, 3 kw vid 400 V. Bredd 600 mm, djup 615 mm. ModellVolym Innerkärl Höjd Hämt L Koppar 820 mm :- 8260: L Koppar 1310 mm :- 9080: L Koppar 1710 mm :- 9630: L Emalj 1310 mm :- 8190: L Emalj 1710 mm :- 8470: L Rostfri 1120 mm :- 9210: L Rostfri 1310 mm :- 9870: L Rostfri 1710 mm : :- Modell Stativ för 60 L :- Beklädnadsplåt för d:o :- Stativ för L :- Beklädnadsplåt för d:o :- Invändigt emaljerad. Placeras stående på golv. Ansl 22 cu. Effekt 3,0 kw vid 400 V. Volym Höjd Bredd Djup Hämt 200 L 1450 mm 600 mm 600 mm :- 8580:- 300 L 1820 mm 600 mm 600 mm :- 8750:- 11

12 Värme Ett allroundrör för golvvärme, tappvatten och radiatorsystem. golvvärmesystem Pe-x universalrör 16x2,2 mm. Max 10 Bar. Max temp 70 (kortvarig belastning max 95 ). Vi säljer i hel rulle eller delad i jämna 10 m. Billigast i hel rulle. Hel rulle 75 m :- 120 m :- 160 m :- 200 m :- 500 m :- Delad rulle per m :70 Pe-x golvvärmerör 12x2 mm. Max 6 Bar. Max temp 70 (kortvarig belastning max 95 ). Vi säljer i hel rulle eller delad i jämna 10 m. Billigast i hel rulle. 12x1 Hel rulle 70 m :- Delad rulle per m :80 8x1 Hel rulle 45 m :- 90 m :- 180 m :- Delad rulle per m :20 Minikretsventil M5 Med en rumstermostat. För golvvärme upp till 5 m2. Kan endast anslutas till 2-rörs radiatorsystem. Minikretsventil M :- Väggfäste M :- Koppling för slang 12x2 mm :- Koppling för slang 16x2,2 mm :- Dubbelnippel För övergång från LK PushFit 8 mm med G15 inv gg till G15 utv gg :- Pushfit För 8 mm golvvärmerör och anslutning i minishunt M60 1x8/15 utv :- 1x8/15 inv :- 2x8/15 inv :- 4x8/15 inv :- Plugg :10 Rörböjningsstöd För 16 rör. Fixerar röret i 90 vinkel. KoPPLiNGaR FöR LK PE-X & PaL RöR Pe-x koppling Med stödhylsa. Ersätter kona och mutter i en 15 mm klämringskoppling. 16x2,2 mm gul :- 16x2,2 mm förkromad : :60 Rak utv. övergång Med stödhylsa. 12x2 mm 15R :60 16x2,2 mm 15R :60 OBS! LK PE-X universalrör är även lämpligt och godkänt för kallvatten-, varmvatten- och värmeledningsinstallationer. Värmekretsfördelare RF Av rostfritt. Med manuella tilloppsventiler, utbytbara till el ställdon. Med injusteringsventiler, flödesmätare, ändstycke med ventil, påfyllnads- och avtappningsdon samt konsoller. Inlopp 25R inv. Slingor Slingor : : : : : : : : : : :- By-passanordning :- D:o med strypventil :- Inloppsventil vinkel :- 25R in/ut rak :- Koppling för slang 12x2 mm :- (2 st per slinga) 16x2,2 mm :- 20x2 mm :- Propp för utlopp R :90 El styrdon (1 per slinga) :- Fördelarshunt För golvvärme upp till 200 m2. Med varvtalsreglerad pump. Inlopp 20R inv. Utlopp 25R utv med samma c-c mått som värmekretsfördelaren :- minishunt m 60 Med pump. För golvvärme upp till 60 m2. Kan anslutas till 1-rörs eller 2-rörs radiatorsystem. Inlopp 20R utv/15cu. Utlopp 15R inv :- Fördelarpar minishunt m 60 Inlopp 15R utv. Heater 350 Med kopplingar för 16x2,2 mm rör För 2 slingor :- För 3 slingor :- För 4 slingor :- Med kopplingar för 12x2 mm rör För 2 slingor :- För 3 slingor :- För 4 slingor :- En elektrisk komfortvärmare, då det ordinarie värmesystemet är avstängt, för golvvärmeinstallationer utförda med LK Minishunt M60. Komplett för 1 eller 2 golvvärmekretsar i rördimension 12 eller 16 mm. Elpatroneffekten är 350W och räcker under normala förhållanden för golvvärmeytor upp till 12 m2. Kretsar Rör : : : :- Rak inv. övergång Med stödhylsa. 12x2 mm 15R :90 16x2,2 mm 15R :90 Halvkoppling Med stödhylsa. Tätar mot slät ansats. (T.ex. mot metallrördelar på sidan 79.) 12x2 mm 15R :60 12

13 Värme golvvärmesystem Mottagarenhet 1 För trådlöst sytem. Används tillsammans med rumstermostater. Max 1 termostat :- Mottagarenhet 8 För trådlöst sytem. Används tillsammans med rumstermostater. Rumstermostat För trådlöst system. Används tillsammans med mottagarenhet. Vit :- Grå :- Vit trådbunden :- Rumstermostat För trådbundet system. För max 5 ställdon. Vit :- Kopplingsbox Max 8 termostater :- För trådbundet system. Med transformator och kopplingsplintar för max 8 rumstermostater och 12 styrdon :- Inbyggnadsskåp m60 Vt Avsedd att användas där man önskar dölja LK Minishunt M60 i vägg. utvändigt skåp m60 Vt Fördelarskåp Vt RF Avsedda för montage av värmekretsfördelare RF. Vid utvändig montering använd tillhörande sockel, se nedan. Bredd 550 mm rymmer även fördelarpar. Slingor Mått (BxHxD) 2-4 slingor 550 x 710 x 95 mm :- 5-9 slingor 800 x 710 x 95 mm : slingor 1150 x 710 x 95 mm :- Sockel Vt RF Inbyggnadsmått (BxHxD) 450 x 450 x 120 mm :- 550 x 600 x 145 mm :- Avsedd att användas där man önskar dölja LK Minishunt M60 i vägg. Bredd 550 mm rymmer även fördelarpar. Mått (BxHxD) 450 x 550 x 130 mm :- 550 x 700 x 155 mm :- Används vid befintlig vägg montering för att dölja rörinstallationen mellan golv och vägg. Slingor Mått (BxHxD) 2-4 slingor 550 x 150 x 95 mm :- 5-9 slingor 800 x 150 x 95 mm : slingor 1150 x 150 x 95 mm :- OBS! LK PE-X universalrör är även lämpligt och godkänt för kallvatten-, varmvatten- och värmeledningsinstallationer. Värmefördelningsplåt Av 0,45 mm aluminium. För 16 rör, åtgång: 4 st/m2. Förpackning låda 60 st, pall 480 st. För 12 rör, åtgång: c:a 5,8 st/m2. Förpackning låda 60 st. Pris per st. golvspånskiva V20 Med 3 spår 200 mm c-c för 16 rör och värmefördelningsplåt. Längd 1800 mm, bredd 600 mm, tjocklek 22 mm. Förpackning 40 st. Pris per st :- Golvvändskiva för d:o Längd 595 mm, bredd 800 mm. Pris per st :- Spårskiva eps För 12 rör. Av cellplast med limmad heltäckande värmefördelningsplåt med 4 spår 150 mm c/c. Längd 1200 mm och bredd 600 mm. Förpackning: 50 st. Pris per st. Rör Höjd 12 rör 16 mm :- Vändskiva För 12 rör. För spårskiva EPS Längd 300 mm, bredd 600 mm. Rör Höjd 12 rör 16 mm :- Spårskiva eps Vändskiva Bjälklagsplåt För 16 rör. Av 0,5 mm förzinkad plåt med spår för tre rör. För träbjälklag 600 mm c-c. Längd 300 mm, bredd 600 mm. Åtgång c:a 3,6st/m2. Förpackning: Låda 25 st, pall 200 st. Pris per styck :- golvvärmelist Fixerar röret mot isolering. Fästs med rörhållarbygel. Rördim. Längd Åtgång 16 2 m 0,6 st/m :90 8 1,2m 1,7 st/m :20 Klammer Avsedd för infästning av röret. 40 st/påse Dimension Spiklängd 8 mm 15 mm :- Rörhållarbygel Dim Längd Bredd mm 190 mm : mm 140 mm :- För 16 rör. En isolerskiva i EPS utan värmefördelarplåt med 6 st spår med 200 eller 300 c/c. Längd 1200 mm och bredd 600 mm. Rör Höjd 16 rör 30 mm :- 16 rör 50 mm :- För 16 rör. För spårskiva EPS. Längd 1200 mm, bredd 300 mm Rör Höjd 16 rör 30 mm :- 16 rör 50 mm :- För infästning av rör och golvvärmelist mot isolering. Förpackning: 100 st. Pris per st. Normallängd 65 mm :50 D:o kort 42 mm :10 13

14 Värme golvvärme golvvärmerör Max 60. Vi säljer i hel rulle eller delad i jämna 10 m. Billigast i hel rulle! Dimension Längd 20 x 2 mm Hel rulle 60 m :- 120 m :- 240 m :- 480 m : m :- Delad rulle, pris per m :- 17 x 2 mm Hel rulle 60 m :- 120 m :- 240 m :- 640 m :- Delad rulle, pris per m :- 12 x 1,7 mm Hel rulle 60 m :- 120 m :- 240 m :- Delad rulle, pris per m :- Bockfixtur Fixerar röret i 90 vinkel. Dimension 20 mm :50 17 mm :60 12 mm :50 Art.nr 5616 Golvvärmefördelare WGF 1 Av metall. Byggs ihop efter behov. Fördelarpar 25R inv./utv. med manuella tilloppsventiler utbytbara till elstyrdon. I returdelen finns strypventiler för injustering av flödet. Fördelarpar 2 slingor :- 3 slingor :- 4 slingor :- Konsollpar :- El styrdon (1/slinga) :- Flödesmätare (1/slinga) :- Ändstycke 25R utv med påfyllning, avluftning och anslutning för By-pass Sats om 2 st 540:- By-passanordning :- D:o med strypventil :- Rak ventil 25R inv :- Vinkelventil 25R inv :- Kopplingsset Passar även mot golvvärmecentral Push x 2 mm :- 17 x 2 mm :- 12 x 2 mm :- Dubbelnippel utv. Passar till kopplingsset ovan. 15 x :- 20 x :60 Flipflex bockfixtur ställbar 0-90 Bockfixtur som ger en snäv bockradie. Används vid upp- och nedgång ur bjälklaget Dimension mm : mm :- golvvärmecentral med pump Push 12 För rum upp till c:a 20 m2, med grenrörsats totalt c:a 40 m2. Kan anslutas till 1- eller 2-rörs radiatorsystem. Ansl. 15 cu. Kopplingsset ingår ej. Push :- Grenrörssats för d:o :- 20 x 2 mm :- 17 x 2 mm :- 12 x 2 mm :- elpush 12 Samma som Push12 ovan men med en inbyggd elpatron på 375 W som kan förse anläggningen med extra energi då det ordinarie värmesystemet är avstängt. Kopplingsset ingår ej :- Pump- och shuntgrupp Push 23a För golvvärmesystem upp till 175 m2. Utlopp 25R utv. med unionkopplingar och samma c-c mått som golvvärmefördelare. Inlopp 20R inv :- Art.nr 5606 Halvkoppling Tätar mot slät ansats. Med stödhylsa. Lämplig att kombinera med metallrördelarna på sidan x 2 mm x 20R :80 17 x 2 mm x 20R :90 12 x 2 mm x 15R :60 Golvvärmefördelare Pro 1 Av glasfiberförstärkt polyamid. Byggs ihop efter behov. 20R inv./utv. med manuella returventiler, utbytbara till elstyrdon. I tilloppsdelen finns strypventiler för injustering av flödet. Levereras i par med tillopps- och returfördelare. Antal slingor : : : :- Grundsats. Består av fästdon, ändstycken med by-pass, anslutningsrör med lekande :- mutter, termometrar och monteringssats Elstyrdon (1st/slinga) :- Flödesmätare (1 st/slinga) :- Anslutningsvinklar. För anslutning av matarledning i vinkel. Levereras i par med en lång :- och en kort vinkel. Kulventil. Rak 25R inv./utv. Säljes per styck :- Kopplingsset för golvvärmeröret. Säljes per styck. 20 x 2 mm :70 17 x 2 mm :70 12 x 2 mm :70 14

15 Värme golvvärme Reglercentral C 56 Radio och manöverpanel I-76 DEM med antenn. För max 12 termostater och 14 styrdon. Reglercentral C 56 Radio :- Manöverpanel I-76 DEM :- D:o komplett paket :- termostat T 55 Radio. termostat T 75 Radio. Med display. Vit :- Silver :- Grå :- Basenhet Med transformator och kopplingsplint sammanbyggda som en enhet. För max 14 styrdon och 12 termostater. Max 14 styrdon och 12 termostater :- Max 8 styrdon och 6 termostater :- termostat :- T 35. Trådbunden termostat med möjlighet att ställa max- och minitemperatur :- Fördelarskåp Avsedda för montage av fördelare och rumsreglering. Vid inbyggnad använd anpassad ram, se nedan. Skåp med djup 205 mm kan även rymma shuntgruppen Push slingor. Bredd 550 mm, höjd 850 mm, djup 98 mm : slingor. Bredd 850 mm, höjd 850 mm, djup 98 mm :- 2-6 slingor. Bredd 550 mm, höjd 850 mm, djup 205 mm : slingor. Bredd 850 mm, höjd 850 mm, djup 205 mm :- Fördelarskåpsbotten Rörgenomföring för matningsledningar samt läckageindikering tillsammans med en bit skyddsrör följer med i förpackningen. 2-6 slingor : slingor :- Rörgenomför :50 Fördelarskåpsram Används vid inbyggnad av ovanstående fördelarskåp. 2-6 slingor : slingor :- Fördelarskåpsdörr Med ram. Används då fördelare monteras i vägg utan skåp. Yttermått 920 x 620 x 15 mm :- 920 x 920 x 15 mm :- Åtgång 20 c:a 1-2 st/m2 17 c:a 1-2 st/m2 12 c:a 6 st/m2 golvvärmeplåt Med spår för 1 rör. Åtgång: 20 c:a 2,5 st/m2. 17 c:a 3 st/m2. 12 c:a 5,8/m2. Pris per st. Dim Längd Bredd Tjockl Förp mm 280 mm 0,6 mm 40 st : mm 190 mm 0,5 mm 60 st : mm 110 mm 0,3 mm 30 st :90 Golvvärmekassett För 20 mm rör. Självbärande av isolering och värmefördelningsplåtar med spår för 2 rör. För bjälklag 600 mm c-c. Åtgång 1,1 st/m2. Pris per st. Längd Bredd Tjocklek 1155 mm 545 mm 35 mm :- golvvärmeskiva För 12 mm rör. Av polystyren med förlimmade golvvärmeplåtar. Åtgång: c:a 1,2 st/m2.pris per st. Längd Bredd Tjocklek 1200 mm 750 mm 15 mm :- Fästbygel golvvärmevändskiva För 17 mm rör med spår och värmeplåt 200 mm c-c. Pris per st. Längd Bredd Tjocklek 600 mm 400 mm 22 mm :- Rörhållarskena Snäpps ihop till önskad längd. 100 st per förp. Pris per st. För 20 mm och 17 mm rör Längd 600 mm. Rörhållare 100 mm c-c. Med hullingar att trycka ned i hård isolering. Pris per st :90 För 12 mm rör Längd 500 mm. Rörhållare 62,5 mm c-c. Slät undersida utan hullingar. Pris per st :80 För 20 och 17 mm rör. Fixerar röret (och även rörhållarskena) mot isolering. 300 st per förpackning. Pris per st :50 najtråd montagemall Mall för att på ett enkelt sätt skapa distans för regeluppsättning till golvvärmekassett med isolering :- golvvärmespånskiva För 17 mm rör med spår 200 mm c-c. Förpackning: 36 st. Pris per st. Längd Bredd Tjocklek 1800 mm 600 mm 22 mm :- golvvärmeskiva 20 För 20 mm rör. Av polystyren. Åtgång c:a 1,15 st/m2 Längd Bredd Tjocklek 1200 mm 790 mm 30 mm :- För fastsättning av rör mot armering. Förpackning med c:a 250 st. Pris per frp :70 15

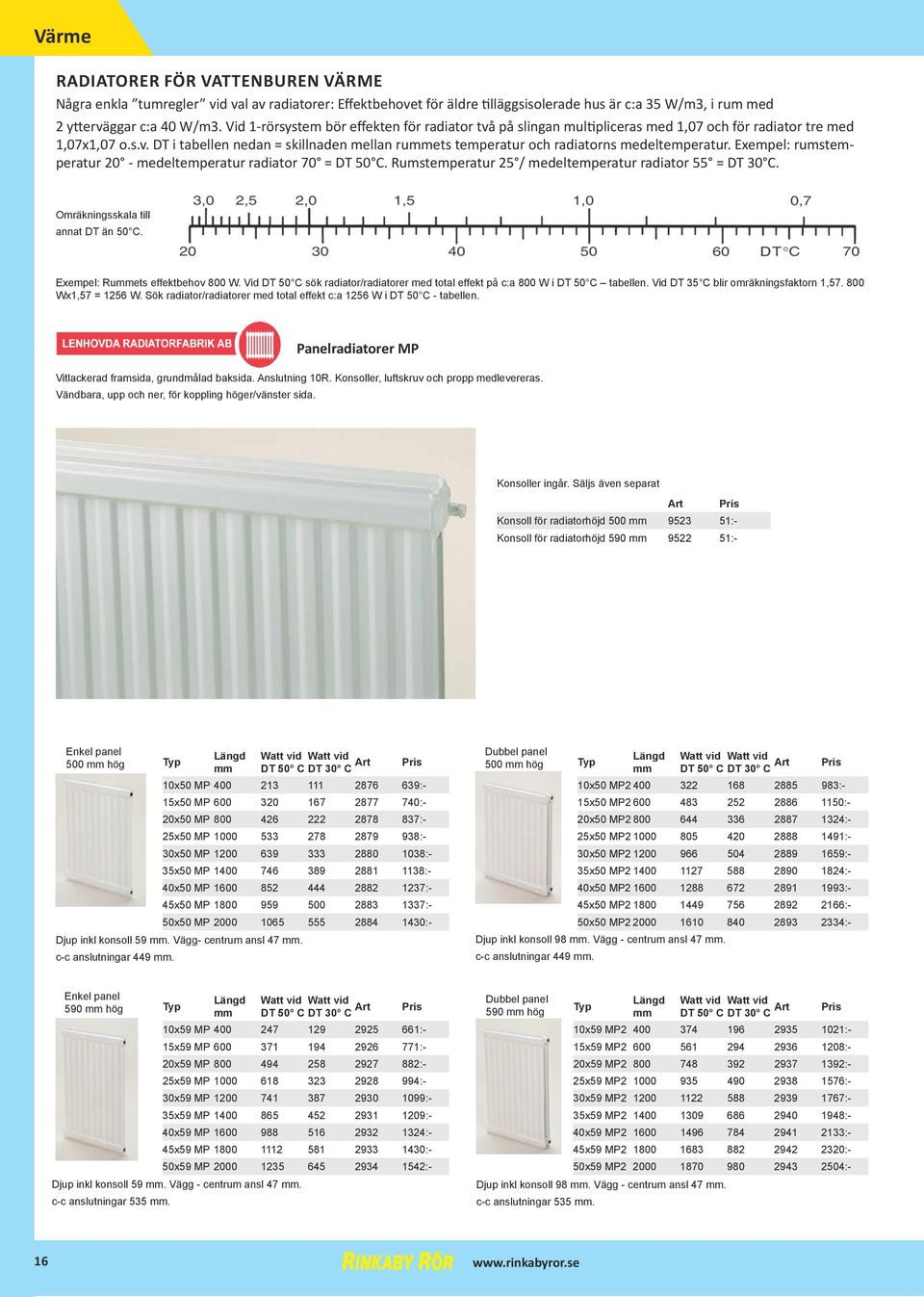

16 Värme RaDIatoReR FöR VattenBuRen VÄRme Några enkla tumregler vid val av radiatorer: Effektbehovet för äldre tilläggsisolerade hus är c:a 35 W/m3, i rum med 2 ytterväggar c:a 40 W/m3. Vid 1-rörsystem bör effekten för radiator två på slingan multipliceras med 1,07 och för radiator tre med 1,07x1,07 o.s.v. DT i tabellen nedan = skillnaden mellan rummets temperatur och radiatorns medeltemperatur. Exempel: rumstemperatur 20 - medeltemperatur radiator 70 = DT 50 C. Rumstemperatur 25 / medeltemperatur radiator 55 = DT 30 C. Omräkningsskala till annat DT än 50 C. Exempel: Rummets effektbehov 800 W. Vid DT 50 C sök radiator/radiatorer med total effekt på c:a 800 W i DT 50 C tabellen. Vid DT 35 C blir omräkningsfaktorn 1, Wx1,57 = 1256 W. Sök radiator/radiatorer med total effekt c:a 1256 W i DT 50 C - tabellen. Panelradiatorer mp Vitlackerad framsida, grundmålad baksida. Anslutning 10R. Konsoller, luftskruv och propp medlevereras. Vändbara, upp och ner, för koppling höger/vänster sida. Konsoller ingår. Säljs även separat Konsoll för radiatorhöjd 500 mm :- Konsoll för radiatorhöjd 590 mm :- Enkel panel 500 mm hög Typ Längd Watt vid Watt vid mm DT 50 C DT 30 C 10x50 MP :- 15x50 MP :- 20x50 MP :- 25x50 MP :- 30x50 MP :- 35x50 MP :- 40x50 MP :- 45x50 MP :- 50x50 MP :- Djup inkl konsoll 59 mm. Vägg- centrum ansl 47 mm. c-c anslutningar 449 mm. Dubbel panel Längd Watt vid Watt vid 500 mm hög Typ mm DT 50 C DT 30 C 10x50 MP :- 15x50 MP :- 20x50 MP :- 25x50 MP :- 30x50 MP :- 35x50 MP :- 40x50 MP :- 45x50 MP :- 50x50 MP :- Djup inkl konsoll 98 mm. Vägg - centrum ansl 47 mm. c-c anslutningar 449 mm. Enkel panel Längd Watt vid Watt vid 590 mm hög Typ mm DT 50 C DT 30 C 10x59 MP :- 15x59 MP :- 20x59 MP :- 25x59 MP :- 30x59 MP :- 35x59 MP :- 40x59 MP :- 45x59 MP :- 50x59 MP :- Djup inkl konsoll 59 mm. Vägg - centrum ansl 47 mm. c-c anslutningar 535 mm. Dubbel panel Längd Watt vid Watt vid 590 mm hög Typ mm DT 50 C DT 30 C 10x59 MP :- 15x59 MP :- 20x59 MP :- 25x59 MP :- 30x59 MP :- 35x59 MP :- 40x59 MP :- 45x59 MP :- 50x59 MP :- Djup inkl konsoll 98 mm. Vägg - centrum ansl 47 mm. c-c anslutningar 535 mm. 16

17 Värme Sektionsradiatorer Genuina nostalgiradiatorer i klassisk design från Lenhovda radiatorfabrik i Småland. Tillverkningen av dessa vackra radiatorer startades redan 1936 och de har tillverkats i samma utförande ända sedan dess! Öppna sektioner - lätta att damma av. Sortimentet omfattar 4 olika modeller som tillverkas i 6 olika höjder och 3 olika djup. Eftersom radiatorerna beställes sektionsvis kan de alltid levereras i önskad längd. Det breda sortimentet innebär att du alltid kan hitta en radiator i just det format som du söker. Radiatorerna har haft samma byggmått under alla tillverkningsår sedan Därför blir installationen mycket enkel t.ex. vid ett utbyte av gammal radiator. Vändbara för koppling höger/vänster. Levereras vitlackerade. Ansl 15R. Konsoller, luftskruv och propp medlevereras varje radiator. De längder vi inte lagerför tillverkas på beställning. Beställning gör du på vår hemsida,. Leveranstid se vår hemsida. Slottsventil Vacker, äldre modell av mässing. Hel sats med rakt ventilhus, returkoppel i vinkel, böj, nippel och mutter. 15R :- Rex Sektionsbredd 30 mm Kan beställas i andra längder, se vår hemsida Lagerfört sortiment. Omgående leverans! Antal Höjd Längd Watt vid Watt vid sektioner mm mm DT 50 C DT 30 C : : : : : : : :- Byggmått Djup 75 mm Med konsoll 100 mm Väggcentrum anslutning 62 mm Höjd c-c ansl. 590 mm 505 mm 990 mm 905 mm mr Sektionsbredd 37,5 mm Beställs på vår hemsida Byggmått Djup 75 mm Med konsoll 100 mm Väggcentrum anslutning 62 mm Höjd c-c ansl. 440 mm 355 mm 500 mm 415 mm 590 mm 505 mm Duplex Sektionsbredd 45 mm Kan beställas i andra höjder och längder, se vår hemsida Antal Höjd sektioner mm Lagerfört sortiment. Omgående leverans! Längd mm Watt vid DT 50 C Watt vid DT 30 C Art Pris : : : :- Byggmått Djup 125 mm Med konsoll 150 mm Väggcentrum anslutning 88 mm Höjd c-c ansl. 300 mm 210 mm 440 mm 355 mm 500 mm 415 mm 590 mm 505 mm 740 mm 655 mm 990 mm 905 mm triplex Sektionsbredd 45 mm Beställs på vår hemsida Byggmått Djup 190 mm Med konsoll 215 mm Väggcentrum anslutning 120 mm Höjd c-c ansl. 300 mm 210 mm 440 mm 355 mm 500 mm 415 mm 590 mm 505 mm 740 mm 655 mm 990 mm 905 mm 17

18 Värme KomPaKtRaDIatoReR Med monterade toppgaller och sidoplåtar. Vitlackerade. Anslutning 15R. Konsoller, luftskruv och propp medlevereras varje radiator. Vändbara för koppling höger/vänster. Byggmått Enkel panel med 1 konvektorplåt Höjd c-c ansl Djup inkl. konsoll 91 mm 300 mm 248 mm Vägg- centrum ansl 59 mm 450 mm 398 mm Dubbel panel med 2 konvektorplåtar 600 mm 548 mm Djup inkl. konsoll 127 mm Vägg- centrum ansl 76 mm Längd Watt vid Watt vid Purmo c 11 Typ mm DT 50 C DT 30 C 300 mm hög. Enkel panel med 1 konvektorplåt. C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- Längd Watt vid Watt vid Purmo c 11 Typ mm DT 50 C DT 30 C 450 mm hög.enkel panel med 1 konvektorplåt. C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- Purmo c mm hög.enkel panel med 1 konvektorplåt. Typ Längd Watt vid Watt vid mm DT 50 C DT 30 C C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- Purmo c mm hög. Dubbel panel med 2 konvektorplåtar. Purmo c mm hög. Dubbel panel med 2 konvektorplåtar. Purmo c mm hög. Dubbel panel med 2 konvektorplåtar. Typ Längd Watt vid Watt vid mm DT 50 C DT 30 C C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- Typ Längd Watt vid Watt vid mm DT 50 C DT 30 C C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- Typ Längd Watt vid Watt vid mm DT 50 C DT 30 C C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- C :- FLÄKtKonVeKtoReR Radiatorer med inbyggd fläkt. Detta innebär en större värmeavgivning och därigenom högre effekt. Med några få fläktkonvektorer strategiskt utplacerade t.ex. i kombination med en vattenburen pelletskamin (se sid 9) erhåller du ett litet enkelt vattenburet värmeledningssystem i t.ex. en villa som du idag värmer med direktverkande el. Fläktkonvektorn är även en genialisk lösning i många andra sammanhang, t.ex. när man övergår från ett hög- till ett lågtempertursystem vid en värmepumpsinstallation. Typ Höjd Djup Längd Max effekt Fläktkonvektorer Fläktkonvektor Aircoil Omnia. 230V 1-fas med 3 hastigheter (effektlägen). Placeras hängande på vägg. Ansl. 15R inv i sidan på batteriet, under mantelplåten. Anslutes lämpligen underifrån med returkoppling och Danfoss eller MMAs ventilhus+termostatdel med sep. givare (Art. nr. 2918) OBS! Gäller endast typ UL. I typ UL-C finns redan elektronisk temperaturreglerenhet, vilket gör att termostat ej behövs. UL mm 173 mm 640 mm 1150 W :- UL mm 173 mm 750 mm 1700 W :- UL mm 173 mm 980 mm 2750 W :- UL mm 173 mm 1200 mm 3540 W :- UL-C mm 173 mm 640 mm 1150 W :- UL-C mm 173 mm 750 mm 1700 W :- UL-C mm 173 mm 980 mm 2750 W :- UL-C mm 173 mm 1200 mm 3540 W :- Effekten är angiven vid en rumstemperatur av 20 C och 50 C i framledningstemperatur på vattnet. 18

19 Värme elradiatorer yali g Oljefyllda. Vit epoxylackering. Levereras med väggkonsoller för fast montage. Enkelpanel med 1 konvektorplåt. Djup inkl. konsoll 89 mm. Dubbelpanel med 2 konvektorplåtar. Djup inkl. konsoll 119 mm. Typ Höjd mm Längd mm Effekt W Spänning Art V Pris Dubbel :- Dubbel :- Enkel :- Enkel :- Dubbel :- Dubbel :- Enkel :- Enkel :- Enkel :- Enkel :- Dubbel :- Dubbel :- Enkel :- Enkel :- Dubbel :- Dubbel :- Enkel :- Enkel :- Enkel :- Enkel :- Kaba Oljefyllda. Vit epoxylackering. Levereras med väggkonsoller för fast montage, golvfötter för fristående placering och stickkontakt. Höjd mm Längd mm Effekt W Spänning V : :- elradiatorer Pax 3000 Oljefyllda. Vit epoxylackering. Levereras med väggkonsoller för fast montage. Enkelpanel med 1 konvektorplåt. Höjd mm Längd mm Effekt W Spänning V : : : : : : :- 19

20 Värme termostatventiler Radiatorkopplingssats Med tilloppsventil, returventil och mellanrör för radiatorer max 600 mm höga. Anslutningsdetaljer köps till separat. RAK. För 2-rörssystem :- RAKE. För 1-rörssystem :- Anslutningsdetaljer Nippel i radiator 10R utv 15R utv : :- Inloppskoppling 12 cu :- 15 cu :- LK PE-X 16x2,2mm och :80 LK PAL 16x2 mm Wirsbo Combipex 15x2,5 mm :80 Mellanrör 12x1000 mm för radiator max : mm höga. Komplettera med termostat. Ventilhus Rak modell. Inlopp 10R :- 15R :- 20R :- Komplettera med termostat. termostat Ra 2990 Standardmodellen Område :- termostat Ra 2970 Art Pris Område :- Designtermostat RAX. Passar Danfoss ventiler tillverkade efter Krom :- Borstad krom :- Vit :- Ventilhus Vinkelmodell. 10R :- 15R :- 20R :- Komplettera med termostat. termostat Ra 2992 Med separat givare med 2 m kapillärrör. Område :- Handvred Passar till ventilhus :40 OBS! Använd samma fabrikat på kopplingssats, termostat och inloppskoppling! UTByTESTERMoSTaTER & PaCKBoXaR Ra 2000 t Ersätter dessa termostater av fabrikat TA. Område :- Ra 2950 och Ra 2960 Ersätter äldre Danfoss termostater med slang-klämma runt anslutningen. Typ ø i anslutning RA mm :- RA mm :- Ra 2000 m Ersätter dessa termostater av fabrikat MMA. Område :- TA RVT TA TRV Danfoss Packbox För termostatventiler För äldre ventiler med :- slangklämma runt vredet För övriga :- (nyare) ventiler MMA NT MMA NT MMA ENT LIVIng Living connect En trådlös kontroll över radiatorerna i hela huset. Med hjälp av den centralt placerade pekskärmen kan du styra de trådlösa termostaterna till en effektivare energianvändning. Central för infällnad :- Central för utanpåliggande :- Termostat :- Rumsgivare :- Adaptersats :- obs! Living eco En digital termostat med energi besparande funktioner som vädrings och semester funktion. Termostat :- Adaptersats :- För enskild temperatur ändring. Går ej att kombinera med Living Connect. 20
