1 medemagruppen P B ver Juni 2012 SE Bruksanvisning Spider

2 Serienummer: Leveransdatum: År 20 Detta fordon har levererats av: Datum: / Minicrosser AB Bultgatan 28 S Kungälv Telefon: (+46) Fax: (+46) Bruksanvisning P B 2 av 48 Version 1.0.3/2012

3 Innehåll Symboler... 4 Varning!... 4 Säte och rygg... 4 Inledning... 5 Försäkran om överensstämmelse... 6 Beteckningar Joystick R-net... 8 Handhavande Joystick R-net... 9 Läge Säkerhetskontroll Felsökning R-net R-net användarinställningar Serienummer Körning med Spider Bromsar Batterier Inlämning av batterier Laddning Normal skötsel Serviceintervall Försäkring Förvaring Transport i bil Transport i flyg Bogsering Hjulbyte Byte av batteri Höftbälte Fastspänning med selar i bilgolv Fotplatta/fotstöd Introduktion till Ergo Lux Justering av nackstöd Swing away-funktion Inställning av Spinalus ryggstöd Rekonditionering Tekniska data Spider docking system DAHL dockningssystem Internationella adresser Bruksanvisning P B 3 av 48 Version 1.0.3/2012

4 Symboler Används i bruksanvisningen vid beskrivning av situationer där personskador kan uppstå och som därför kräver extra uppmärksamhet. Används när texten handlar om elektromagnetisk kompatibilitet (EMC). Varning! Av säkerhetsskäl får fordonet inte lånas ut till personer som inte känner till dess funktioner. Fordonet är endast avsett för en person. Spider är avsedd för en person som väger max 130 kg. Joystick Joystickens styrbox får inte utsättas för extrema temperaturer eller fuktiga omgivningar under någon längre tid. Styrboxen får inte heller utsättas för kraftiga slag. Stäng inte av styrboxen under körning utom i nödfall, eftersom detta kan skada elektroniken. Rengör med en fuktig trasa och mild tvållösning. Det får INTE komma in vatten eller fukt i styrboxen. Säte och rygg Alla våra säten och ryggar är producerade i brandsäkrade material, och testade enligt ISO Överdraget på sätet och ryggdynan kan tvättas i tvättmaskin. Tvättanvisning finns på baksidan av sittdynan / ryggdynan. Beteckningar Bruksanvisning P B 4 av 48 Version 1.0.3/2012

5 Inledning Vi gratulerar dig till köpet av din nya elrullstol, Spider. Du har mottagit ett eldrivet fordon som är avsett för användning både inom- och utomhus. Ett s.k. klass B-fordon enligt den europeiska klassificeringen av elektriska rullstolar. För att du ska få ut det mesta av detta fordon, och för att undvika driftstörningar och olyckor, rekommenderar vi att du noga läser igenom denna bruksanvisning. Du som tidigare inte använt detta fordon ska vara särskilt uppmärksam på avsnittet Körning med Spider. Säkerhetsmässigt är Spider beräknad att kunna användas i minst 10 år, dock under högst timmar, förutsatt att den genomgår service och säkerhetskontroll varje år, motsvarande ca 500 drifttimmar. Servicen ska antingen utföras hos Minicrosser AB eller på en auktoriserad verkstad. VIKTIGT: Av säkerhetsskäl är det ytterst viktigt att intervallet för service och säkerhetskontroll sker för att minimera risker för bromsfel, kortslutningar i ledningar med eventuell påföljande värmeutveckling och brand. Vi har ett stort urval av tillbehör till Spider som kan bidra till att underlätta vardagen för dig. Du är alltid välkommen att kontakta oss för mer information om tillbehör och anpassningsmöjligheter. Minicrosser AB ansvarar inte för eventuella skador och personskador som uppstår till följd av olämplig eller osäker användning av Spider. Har du ytterligare frågor om användningen av Spider eller om denna bruksanvisning är du välkommen att kontakta oss på: Minicrosser AB Telefon: E-post: info@minicrosser.se Internet: OBS! Vi reserverar oss för tryckfel. Vi förbehåller oss rätten att uppdatera denna bruksanvisning efter behov. Bruksanvisning P B 5 av 48 Version 1.0.3/2012

6 Försäkran om överensstämmelse Minicrosser AB förklarar härmed att: Fordon: Användning: Typnr: Spider (Föreskriven användning enligt bruksanvisningen) Spider är CE-märkt i enlighet med direktiv 93/42/EØF från 14 juni 1993 om medicinsk utrustning. Produkten är testad och godkänd i enlighet med standard EN elektriska rullstolar, scootrar och deras laddare. Produkten är riksvärderad i enlighet med standard DS/EN ISO 14971, Medicinsk utrustning Hantering av riskstyrning av medicinsk utrustning. Rullstolen kan, mot en avgift, lämnas in hos närmaste återförsäljare, som ser till att den bortskaffas efter de vid tidpunkten gällande miljöföreskrifterna. Tillverkare: Adress: Medema Production A/S Enggårdvej 7, DK-7400 Herning Telefon/fax Datum: Underskrift: Bruksanvisning P B 6 av 48 Version 1.0.3/2012

7 Nedanstående beteckningar hänvisar till förklaringar längre fram i bruksanvisningen. Nackstöd Armstöd Joystick Manöverpanel Laddningskontakt Vadstöd Ögla för fästanordning Svänghjul Fotplatta/fotstöd Fordonets serienummer Ögla för fästanordning Frikopplingshandtag En på varje motor Dra hjul INFO! Spider är förberedd för transport fäste. Bruksanvisning P B 7 av 48 Version 1.0.3/2012

8 Beteckningar Joystick R-net Joystick R-net 1 Start-/Stopp-knapp 2 Tuta 3 Ljus (Exstra utrustning) 4 Profi l-knapp 5 Höger blinker (Exstra utrustning) 6 Växel ned/upp. 7 Varningsblinkers (Exstra utrustning) 8 Display 9 Mode-knapp 10 Blinker vänster (Exstra utrustning) 11 Joystick Bruksanvisning P B 8 av 48 Version 1.0.3/2012

9 Handhavande Joystick R-net Val av hastighet joystick R-net 1 För att starta stolen: Tryck på knappen 1 Vänta tills batteriindikatorn har stabiliserat sig (3 5 sekunder). 2 Välj max. hastighet: Tryck på knappen Växel ned/upp for att öka eller minska max hastighet. Körning 1 Börja köra genom att föra joysticken i den riktning du vill köra. Hastigheten regleras med utslaget på joysticken. För att bromsa för du joysticken tillbaka till utgångsläget i mitten. 2 Det är viktigt att kontrollera batteriindikatorn med jämna mellanrum för att undvika att stolen stannar på grund av att batterierna tagit slut. Obs! Vid körning på lutande underlag med dåligt väggrepp som grus, snö, o.d. är det viktigt att du bromsar mjukt för att inte tappa kontrollen över stolen. Mjuk inbromsning: För joysticken LÅNGSAMT in till mitten. Bruksanvisning P B 9 av 48 Version 1.0.3/2012

10 LCD-skärmen Övre raden Display Nedre raden Symbol Beskrivning Visas i övre raden Visar rött, gult och grönt fulladdade Visar rött och gult OK, men bör laddas snart Visar rött utan att blinka OK, men ladda snarast Visar rött och blinkar långsamt ladda NU Visas i övre raden Om det finns mer än en enhet som kan styra rullstolen inkopplad, t.ex. en extra joystick, visas ikonen för den modul som har kontrollen. Visas i nedre raden Den valda profilen visas som en siffra. Visas i nedre raden. Denna symbol visas när styrenheten medvetet har minskat kraften till motorerna för att undvika överhettning. Visas i nedre raden. Denna symbol visas när styrenheten medvetet minskar sin egen kraft för att undvika värmeskador. Visas längst ned på displayen. Denna symbol visar den valda profi len. Visas överst till vänster på displayen. Visar aktuell tid. Användaren kan göra följande inställningar av klockan: - Om den ska visas på skärmen. - Om den ska ha 12- eller 24-timmarsvisning. - Ställa in tiden. Visas mitt på displayen. Denna symbol visar rullstolens hastighet mellan 0 km/h och den programmerade högsta hastigheten. Kan endast ändras av en servicetekniker. Visas strax under hastighetsmätaren. Visar den användarinställda högsta hastighet som gäller. Visas ungefär mitt på displayen. Anger aktuell hastighet. Kan ställas in på mph (miles/timme) eller km (kilometer/timme). Om systemet befi nner sig i ett låst tillstånd visas denna symbol på displayen. Om rullstolen körs med nedsatt hastighet på grund av att sätet är upplyft visas en orange sköldpaddssymbol på displayen. Om något hindrar att rullstolen körs blinkar den röda sköldpaddssymbolen på displayen. Bruksanvisning P B 10 av 48 Version 1.0.3/2012

11 Läge Läge Beskrivning Visar vilken del av rullstolen som är vald för inställning. Denna symbol visas när man väljer bluetooth-läge. När systemet behöver startas om visas denna symbol på displayen. Vänta-symbol. Visar att systemet arbetar och att man ska vänta tills det är färdigt. Denna symbol visas strax innan systemet övergår i standby-läge. Om man rör joysticken strax innan eller strax efter det att man har tryckt på startknappen blinkar denna symbol på displayen. Släpp joysticken inom fem sekunder så startar systemet om. Om systemet upptäcker ett problem som hindrar att stolen körs, visas ett meddelandefönster. På bilden visas en varning om låg batterispänning samt en kod i det övre högra hörnet. Bruksanvisning P B 11 av 48 Version 1.0.3/2012

12 Säkerhetskontroll Daglig säkerhetskontroll: Det elektroniska systemet har en inbyggd säkerhetskontroll som genomförs upp till 100 gånger i minuten. Som ett komplement till denna kontroll ska följande regelmässiga kontroller utföras. Stäng av elektroniken (så att displayen är helt släckt) Kontrollera att joysticken inte är böjd Kontrollera att joysticken inte är skadad på något annat sätt Kontrollera att joysticken återvänder till mittläget när man släpper den. Om denna kontroll visar på några problem, kontakta en behörig tekniker innan stolen åter tas i bruk. Säkerhetskontroll på veckobasis Parkeringsbroms: Ska kontrolleras på ett plant underlag med minst en meters fritt utrymme kring stolen. Starta stolen och för joysticken långsamt framåt tills ett klickande ljud hörs. (Stolen kan börja röra på sig i den här positionen.) Släpp genast joysticken och lyssna efter klickljudet som ska höras inom en sekund. Upprepa denna procedur i samtliga körriktningar! Kontrollera att gummimuffen runt joysticken är hel. Detta är viktigt, eftersom den hindrar fukt från att komma in i elektroniken. Kontrollera att styrlådan är ordentligt fastskruvad. Om denna kontroll visar på några problem, kontakta en behörig tekniker innan stolen åter tas i bruk. Månatlig kontroll Kontrollera minst en gång om månaden att däcktrycket är korrekt. Det ska vara 3,5 bar. Bruksanvisning P B 12 av 48 Version 1.0.3/2012

13 Felsökning R-net Felsökning R-net Statuslampan blinkar med 1 blinkningar per intervall. Statuslampan blinkar med 2 blinkningar per intervall. Statuslampan blinkar med 3 blinkningar per intervall. Statuslampe blinker med 4 blink pr. interval Statuslampan blinkar med 5 blinkningar per intervall. Statuslampan blinkar med 6 blinkningar per intervall. Statuslampan blinkar med 7 blinkningar per intervall. Statuslampan blinkar med 8 blinkningar per intervall. Statuslampan blinkar med 9 blinkningar per intervall. Statuslampan blinkar med 10 blinkningar per intervall. Styrdonsalarm Det är dålig kontakt till batterierna, eller batterierna behöver laddas. Det är dålig kontakt till vänster motor. Kontakta en behörig tekniker (HMC eller terapeut). Kortslutning i det elektriska systemet från vänster motor till batteri. Kontakta behörig tekniker. (HMC eller terapeut.) Det är dålig kontakt till höger motor. Kontakta en behörig tekniker (HMC eller terapeut). Kortslutning i det elektriska systemet från höger motor till batteri. Kontakta behörig tekniker. (HMC eller terapeut.) Tekniskt fel. Kontakta en behörig tekniker (HMC eller terapeut). Joystick-fel. Joysticken ska stå i mittenläget när systemet startas. Fel i styrsystemet. Kontakta en behörig tekniker (HMC eller terapeut). Dålig kontakt till parkeringsbromsen. Kontakta en behörig tekniker (HMC eller terapeut). Dålig kontakt till batteriet. Kontakta en behörig tekniker (HMC eller terapeut). Fel på ett eller fl era styrdon. Kontakta behörig tekniker. (HMC eller terapeut.) Stolen kör med halv hastighet eller stannar helt. Om orsaken till detta inte är att sätet är lyft, kan detta bero på ett allvarligt fel. Kontakta snarast möjligt behörig tekniker. (HMC eller terapeut.) Bruksanvisning P B 13 av 48 Version 1.0.3/2012

14 R-net elektronikken är programmerbar. Därmed kan rullstolens köregenskaper optimeras för olika användare. Detta får bara utföras av personer som har genomgått utbildning om OBP (On-board programming) styrsystem. Felaktig ändring av parametrar kan medföra att stolens köregenskaper blir farliga för användaren. Obs! Mobiltelefoner bör inte användas i omedelbar närhet av rullstolen, eftersom de avger elektromagnetisk strålning som möjligtvis kan påverka rullstolens elektronik. Rullstolens egen elektronik avger också en viss elektromagnetisk strålning som under olyckliga omständigheter kan påverka t.ex. alarmsystem i butiker. R-net styrsystem har testats och uppfyller kraven med avseende på ISO7176/14 och EN Bruksanvisning P B 14 av 48 Version 1.0.3/2012

15 R-net användarinställningar För att komma till inställningsmenyn: Tryck samtidigt på båda hastighetsregleringsknapparna. Meny Set time Display time Distance Backlight Background Exit Beskrivning För joysticken åt höger för att komma till tidsmenyn. Använd joysticken för att ställa in klockan. Alternativen är: 12 hr, 24 hr eller off. Om du väljer off (av) visas inte klockan på displayen. För joysticken åt höger för att komma in i menyn. Total Distance: Visar totalt antal km eller miles som har körts. Värdet kan inte ändras manuellt. Trip Distance: Visar hur långt som har körts sedan senaste nollställning. Display Distance: Här kan man bestämma om man vill se Total Distance och Trip Distance på displayen. Clear Trip Distance: För joysticken åt höger för att nollställa Trip Distance. Exit: För joysticken åt höger för att gå tillbaka till inställningsmenyn. Här ställer man in bakgrundsbelysningen på displayen. Kan väljas mellan 0 % och 100 % i steg om 10 %. För joysticken åt höger/vänster för att ställa in. Här väljer du färg på displayens bakgrund. Du kan välja mellan: Blue (blå), White (vit) och Auto (automatisk). Om du väljer Blue har displayen blå bakgrund i alla menyer, och på samma sätt ger White vit bakgrund i alla menyer, men med Auto kan du ställa in färgen i din profil så att profi len för utomhuskörning t.ex. får vit bakgrund och profi len för inomhuskörning får blå bakgrund. Lämnar inställningsmenyn och återgår till vanlig körning. Bruksanvisning P B 15 av 48 Version 1.0.3/2012

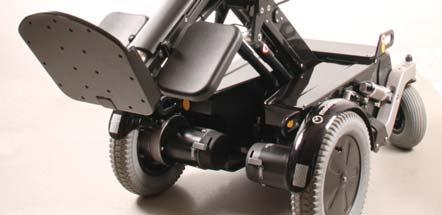

16 Serienummer På alla rullstolar sitter en serienummerskylt där tillverkningsår, tillverkningsmånad och serienummer anges. Samma serienummer finns även på bruksanvisningens framsida. Uppge detta nummer vid beställning av service, reservdelar m.m. Maximal personvikt Fordonets egenvikt inkl. batterier och säte. Serienummer Tillverkningsår Serienummerskyltens placering på fordonet. Bruksanvisning P B 16 av 48 Version 1.0.3/2012

17 Körning med Spider Spider är ett modernt hjälpmedel som är särskilt framtaget för att ge dig största möjliga rörelsefrihet. Innan du kliver i eller ur fordonet ska du: Kontrollera att rullstolen är avstängd. Kontrollera att rullstolen inte är frikopplad. Se till att rullstolen och sätet som du ska sätta dig i står stadigt. Undvika att lägga hela din kroppstyngd på fotstöden. Annars kan stolen tippa framåt. Innan du börjar använda din Spider ska du ha provat alla situationer som du kan hamna i dagligen: körning uppför och nedför sluttningar, körning i ojämn terräng körning på lutande underlag. Dessa övningar bör utföras tillsammans med en terapeut eller motsvarande. Varning! Sitsen ska ALDRIG hissas under körning på ojämna ytor, backar eller i sluttningar. Ju högre sitsen höjs, desto mer instabilt är fordonet. Armar och ben Under körning ska armarna vara placerade på armstöden och fötterna på fotstöden. Kablar och ledningar Observera att kablar och ledningar från t.ex. joysticken alltid ska vara fästa med tejp eller buntband. Bruksanvisning P B 17 av 48 Version 1.0.3/2012

18 Körning över nivåskillnader Försök aldrig att forcera upphöjningar eller trottoarkanter som är högre än 6 cm. Hinder ska alltid forceras rakt framifrån, så att fram- och bakhjul rör sig i en rät linje. (Se nedan.) Detta minskar risken för överstyrning. Obs! Undervagnen ska i sådana situationer ALLTID vara i det högsta läget (maximalt upplyft). Bild 1 Bild 2 Bild 3 Bild 4 Körning i backar: Vid körning i backe bör du försöka undvika att stanna med Mini Crosser Spider. Om du absolut måste stanna ska du sedan starta långsamt igen. När du kör i nedförsbacke bör du hålla lägsta möjliga hastighet. Om Spider kör snabbare än du vill stoppar du den genom att helt släppa greppet om joysticken. För sedan varsamt joysticken framåt igen och fortsätt försiktigt nedför resten av backen. Bruksanvisning P B 18 av 48 Version 1.0.3/2012

19 12 goda råd vid körning med Spider: Vid vanlig körning inomhus och utomhus ska undervagnen ALLTID vara i högsta läget. Sänk farten vid körning i kurvor, och minska också farten vid körning nedför en backe. Vid hög hastighet i kurvor kan stolen vara ibland svårt att rätta op. Sänk farten vid körning i stigningar. Max. stigning: 6 = 10 % Sänk farten vid körning i sluttningar med sidlutning. Max. sidlutning: 6 Undvik att köra och parkera i regn. Undvik parkering på snö och is. Parkera alltid på plan yta. Undvik terrängkörning. Undvik att köra på isiga vägbanor eller hala underlag (t.ex. snö eller nyklippt gräs). Undvik att forcera trottoarkanter högre än 6 cm. Undvik att köra snett uppför eller nedför trottoarkanter. Detta ökar risken för att välta. Får inte användas till att dra vagnar eller liknande. Viktigt! När undervagnen er sänkt, fotplattan måste lyftas, annars finns risico för det / de slår i golvet! Obs! Rådgör med din läkare om du tar läkemedel som kan påverka din förmåga att köra motoriserade fordon. Det är förbjudet att köra Spider i berusat tillstånd. Detta gäller både medicin och alkohol. Bruksanvisning P B 19 av 48 Version 1.0.3/2012

20 Körning på allmänna vägar: När du kör på allmänna vägar, trottoarer, cykelvägar, övergångsställen för fotgängare, gågator, parkeringsplatser, köpcentra o.s.v. ska du tänka på att anpassa hastigheten och avståndet till medtrafikanter. Vid 7 km/tim. ska du följa de trafi kregler som gäller för cyklister. Detta innebär också att belysning ska användas efter mörkrets inbrott. (Extra tillbehör) På trottoarer får hastigheten inte överstiga 6 km/tim. Här räknas du som fotgängare. Obs! Utgå alltid ifrån att du svår att upptäcka för andra trafikanter när du sitter på din Spider. Se dig därför noga för och vänta tills vägen är fri från andra trafikanter innan du korsar vägen. Körning i trappor/rulltrappor Stolen är inte avsedd för detta, och du kan både skada dig själv och andra svårt om du försöker dig på det. Elektromagnetisk kompatibilitet (EMC) Spider uppfyller de krav som gäller för rullstolens användning i en miljö med elektromagnetiska störningar. Det förekommer dock sällsynta fall då elektromagnetiska störningar kan påverka Spider, till exempel radio- och TV-stationer, amatörradiosändare och mobiltelefoner. Används sådan utrustning i närheten rekommenderas att du stänger av Spider. Undvik att använda mobiltelefon under körning. Om det förekommer oavsiktliga rörelser hos Spider eller om bromsen frigörs, stäng då av Spider-stolen så snart det är säkert att göra det. En Spider kan under vissa omständigheter utlösa butikslarm. Dynamics styrsystem har testats och uppfyller kraven med avseende på ISO7176/14 och EN12184 Bruksanvisning P B 20 av 48 Version 1.0.3/2012

21 Bromsar Spider-stolen är utrustad med två olika bromsar: motor- och parkeringsbroms. Motorbromsning: Vid körning i nedförsbacke bromsar fordonets styrenhet, och motorbromsen aktiveras. Parkeringsbroms: När fordonet står stilla och joysticken inte används aktiveras automatiskt en magnetbroms på varje drivenhet. Vid körning frigörs magnetbromsen, och Spider kan därefter köras med joystick som beskrivits ovan. Obs! Bromsa ALDRIG Spider genom att trycka på I/0-knappen under körning, eftersom detta aktiverar och inbromsningen då blir mycket kraftig, vilket gör att du kan välta. Frikoppling: Spider har två frikopplingshandtag som sitter framtill på respektive motor. Frikoppla ALLTID på båda sidorna. Varning! När rullstolen är frikopplad är bromssystemet ur funktion. Frikoppling får ALDRIG ske i lutande terräng. Det kan medföra allvarliga personskador eller materiella skador. Normalt läge vid körning visas på bilden. Frikoppla genom att fälla upp handtagen. ALLTID på båda sidorna. Bruksanvisning P B 21 av 48 Version 1.0.3/2012

22 Batterier Batteriindikatorn indikerar hur mycket ström rullstolen har tillgång till. Rött, gult och grönt visar att batterierna är fulladdade. Rött och gult visar att batterierna snarast bör laddas. Rött visar att batterierna bör laddas så snart som möjligt, eftersom rullstolen annars slutar att fungera. Batterierna bör laddas så snart rullstolen inte används. Detta förlänger batteriernas livslängd. Spider levereras med slutna, underhållsfria batterier som normalt inte avger några gaser och som inte behöver fyllas på med vatten. Obs! Öppna batterier får ALDRIG monteras i Spider. Uppladdning ska ske inomhus. Använd endast en laddare som är avsedd för laddning av torra, underhållsfria GEL-batterier. Max. laddningsström 10 A. Laddningskabeln får INTE förlängas. Nya batterier kan köpas hos Minicrosser AB. Inlämning av batterier Använda batterier ska lämnas till din återförsäljare eller till en miljöstation. Var försiktig vid hantering av eventuella otäta batterier, eftersom de innehåller frätande syror inneslutna i en gelémassa. INFORMATION! Nya batterier kan köpas hos Minicrosser AB. Bruksanvisning P B 22 av 48 Version 1.0.3/2012

23 Laddning Kontakt från laddare Laddningskontakt Vänd kontakten så här. Laddning 1 Sätt laddningskontakten i stolens styrlåda. 2 Sätt i kontakten i vägguttaget eller sätt på laddaren. 3 Kontrollera med hjälp av laddarens kontrollampor att uppladdningen har påbörjats. 4 När uppladdningen är färdig stängs laddaren av, eller så dras stickkontakten ut ur väggen. Därefter avlägsnas laddningskontakten från styrlådan. Batteriindikatorn på själva fordonet kommer efter en kort stunds laddning visa fullt. Men batterierna är fulladdade först när LADDARENS lampa lyser grönt. Obs! Nya batterier uppnår full kapacitet först efter ca 20 upp- och urladdningar. Tänk på att batteriernas kapacitet avtar med tiden och vid låga temperaturer. Batterikapaciteten vid -10 C är hälften av kapaciteten vid +20 C. Ska Spider inte användas någon längre tid, räcker det att ladda den en gång i månaden. Obs! Laddaren får INTE stå på sätet under själva uppladdningen. Laddning medan fordonet är påslaget Batteriindikatorn blinkar under uppladdning. Efter uppladdning blinkar batteriindikatorn i ca 1 min. efter att laddningskontakten har dragits ur. Bruksanvisning P B 23 av 48 Version 1.0.3/2012

24 Normal skötsel Om styrenheten smutsas ned av mat eller liknande kan den torkas av med en fuktig trasa. Rengör Spider med en fuktig trasa. Obs! Användning av högtrycksspruta eller vattenslang skadar fordonets elektronik. Serviceintervall Spider har konstruerats så att bara ett minimum av underhåll krävs. Vi rekommenderar dock regelmässig årlig översyn hos din återförsäljare. VIKTIGT: Av säkerhetsskäl är det ytterst viktigt att intervallet för service och säkerhetskontroll sker för att minimera risker för bromsfel, kortslutningar i ledningar med eventuell påföljande värmeutveckling och brand. (Ytterligare information finns i servicemanualen.) Försäkring En Spider med en maxhastighet på 10 km/tim räknas enligt lagen som cykel och kräver därmed ingen särskild försäkring. De fl esta hem-/villaförsäkringar gäller som ansvarsförsäkring för cyklister, och i och med detta omfattas också användare av Spider av denna typ av försäkring. Vi rekommenderar att du talar med ditt försäkringsbolag i samband med att du tar emot fordonet. Eventuellt måste en separat ansvarsförsäkring tecknas. Bruksanvisning P B 24 av 48 Version 1.0.3/2012

25 Förvaring Förvaras och laddas inomhus, gärna i ett uppvärmt rum, dock inte vid högre temperatur än 50 C. Obs! Laddaren ska stå torrt, men får inte täckas över under laddning. Vid avställning under längre tid rekommenderar vi att Spider täcks över så att den skyddas mot damm, regn och solljus. Transport i bil Spider ska ALLTID vara ordentligt fastspänd under transport. Fastsurrning i bil sker med selar som fästs i 2 öglor där fram och 2 öglor där bak. Samtliga markerade med gult. Öglor för fästanordning Bruksanvisning P B 25 av 48 Version 1.0.3/2012

26 Transport i flyg Om Spider ska transporteras med flyg, kräver flygbolagen: att batterierna är flyggodkända att luften har släppts ut ur däcken att batteriledningarna monterats av (inte alltid men ofta). Batterideklaration för användning vid flygtransport finns på Mini Crossers hemsida: Bogsering Om du skulle ha otur och få motorstopp kan Spider skjutas eller bogseras fram. Spider ska alltid vara avstängd och frikopplad under bogsering. Se avsnittet om bromsar. Om Spider ska bogseras fäster du ett rep i det gulmarkerade bogseringsbeslaget framtill. Bogsera inte i högre hastigheter än 5 km/tim. Rullstolen alstrar ström under bogseringen, eftersom motorerna vid detta tillfälle fungerar som dynamor. Vid bogsering i över 5 km/tim finns det risk för att motorerna alstrar så mycket ström att rullstolen skadas, eller i värsta fall börjar brinna. Öglor för fästanordning Bruksanvisning P B 26 av 48 Version 1.0.3/2012

27 Hjulbyte Om du får punktering på något av de luftfyllda däcken eller om något däck är så slitet att det behöver bytas ska du följa anvisningarna nedan. Däck och slangar kan köpas hos den auktoriserade återförsäljare där du köpte din Spider. Spider-stolen ska vara AVSTÄNGD innan du sätter igång. Lyft upp Spider-stolen på en träkloss så att hjulen inte har kontakt med underlaget. Drivhjul Kåpan demonteras med en insexnyckel. Skruva bort de sex mittre skruvarna. Nu kan hjulet tas av. Ett nytt monteras i omvänd ordning. KOM IHÅG! Att släppa ut all luft innan hjulet tas bort för ev. lagning. Svänghjulet Skruva av muttern så är hjulet löst. Ett nytt monteras i omvänd ordning. M14 låsmutter Bruksanvisning P B 27 av 48 Version 1.0.3/2012

28 Byte av batteri Stäng alltid av strömmen på Spider innan du börjar montera loss batterierna. Ta bort de 4 skruvarna - Allen nr 3 Ska vändas utåt. Se till att svänghjulens beslag är vända utåt. Demontera skärmarna och fäll upp hydraulikenheten. Bruksanvisning P B 28 av 48 Version 1.0.3/2012

29 Batterierna dras ut på sin bricka. Demontera kablarna på + och - polerna och byt batteriet. Montera nya batterier i omvänd ordning. Höftbälte Finns det behov kan du, som extra utrustning, montera ett höftbälte eller ett H-bälte på Spider. Höftbälte Bruksanvisning P B 29 av 48 Version 1.0.3/2012

30 Fastspänning med selar i bilgolv Dahl Engineering-sele för fastspänning i bil. Artikelnr C Det ska ALLTID användas 4 selar baktill och 2 framtill. Dessa ska monteras i godkända monteringsbeslag i bilen och i de 4 fastsvetsade öglorna på Spider. Selarna SKA monteras inom de på bilden visade vinklarna för att åstadkomma optimal styrka Bruksanvisning P B 30 av 48 Version 1.0.3/2012

31 Fixpunkt Fixpunkt Min. 150 mm vid markplanet Centerlinje Min. 150 mm vid markplanet Bruksanvisning P B 31 av 48 Version 1.0.3/2012

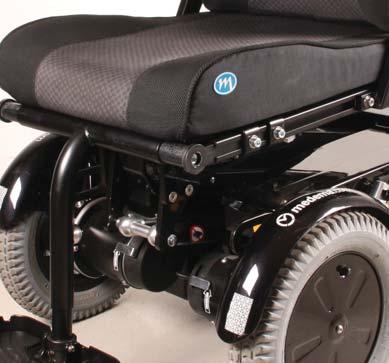

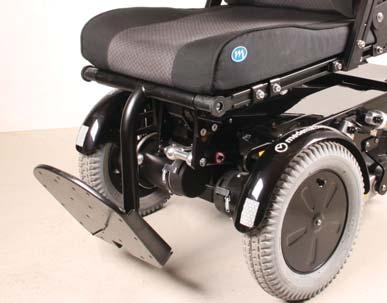

32 Fotplatta/fotstöd Manuell central fotplatta Fotplattan kan justeras i djupled. Detta gör du genom att lossa de två skruvarna på båda sidorna. KOM IHÅG att efterspänna på båda sidor. För att justera fotplattor så att vinkeln passar benen, lossar du de markerade skruvarna. Nu kan fotplattan justeras. KOM IHÅG att dra åt skruvarna ordentligt igen. Justering av vinkeln på själva fotplattan utförs genom att justera pinolskruven under fotplattan. Pinolskruvar för inställning av fotplattans vinkel. Bruksanvisning P B 32 av 48 Version 1.0.3/2012

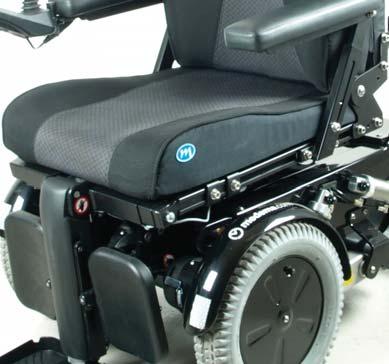

33 För att justera fotplattans höjd lossar du de markerade skruvarna. Nu kan fotplattan justeras till önskad höjd. KOM IHÅG att dra åt skruvarna ordentligt igen. Elektriskt centralt fotstöd Fotplattan kan justeras i djupled. Detta gör du genom att lossa de två skruvarna på båda sidorna. KOM IHÅG att efterspänna på båda sidor. Centrering av fotplatta: Lossa skruvarna på båda sidorna, centrera och spänn sedan skruvarna igen. Vadstöden justeras genom att dessa skruvar lossas. Ställ in och spänn fast igen. Fotplattans vinkel justeras genom att man skruvar på den här pinolskruven. Bruksanvisning P B 33 av 48 Version 1.0.3/2012

34 Längdjustering: Slå över till inställning av vinkel och höjd genom att trycka på MODE knappen tills benstöd ikonen blinkar. Ikonen för benstöd blinkar. För joysticken uppåt/nedåt för att ställa in längden. För att justera vinkeln: För joysticken åt höger tills ikonen för höger benstöd blinkar. För joysticken uppåt/nedåt för att justera vinkeln. Justera båda delarna på en gång: För joysticken åt höger tills de båda ikonerna för benstöden blinkar. För joysticken uppåt/nedåt för att justera. Obs! När du använder den elektriska centrala fotplattan, observera att det fi nns risk för klämning på fyra ställen när fotplattan flyttas i djupled. Se bilden nedan Bruksanvisning P B 34 av 48 Version 1.0.3/2012

35 Manuell fotstöd Fotstöden kan justeras i djupled. Detta gör du genom att lossa de två skruvarna (se bilden). KOM IHÅG att dra åt skruvarna ordentligt igen. För att justera själva fotplattornas höjd lossar du skruven (unbrako 4) och justerar därefter fotplattorna. Vid inställning av underbensstöden upp/ned ska skruven lossas (insex 4), ställas in och skruvas fast igen. Vinkeln ställs in på samma sätt. Lossa skruven, ställ in vinkeln och dra fast igen. Även här används insex 4. Bruksanvisning P B 35 av 48 Version 1.0.3/2012

36 För att underlätta in- och urstigning kan fotstöden svängas ut åt sidan. I detta läge kan de också lyftas av, utan att använda verktyg. Utlösare Tryck ned utlösaren och vrid ut fotstödet åt sidan. Benstödet lyfts genom att lossa fingerskruven, lyfta fotstödet och skruva fast den igen. Fingerskruv Elektriska fotstöd Fotstöden kan justeras i djupled. Detta gör du genom att lossa de två skruvarna (se bilden). KOM IHÅG att dra åt skruvarna ordentligt igen. Bruksanvisning P B 36 av 48 Version 1.0.3/2012

37 Justering av höjd och vinkel via joystick: Slå över till inställning av sätesfunktioner genom att trycka på den röda knappen till ikonen för vänster benstöd blinkar. Den kan nu justeras genom att man för joysticken uppåt/nedåt. Växla till höger genom att föra joysticken åt höger tills ikonen för höger benstöd blinkar. Om båda ikonerna blinkar samtidigt kan benstöden justeras på samma gång. Vid inställning av underbensstöden upp/ned ska skruven lossas (insex 4). Ställ in och dra fast igen. Vinkeln ställs in på samma sätt. Lossa skruven, ställ in vinkeln och dra fast igen. Även här används insex 4. Tryck på det här utlösarhandtaget och sväng benstödet åt sidan. I den här positionen kan benstöden lyftas av. Obs! Inga ledningar ska monteras loss. Bruksanvisning P B 37 av 48 Version 1.0.3/2012

38 Höjden kan justeras manuellt genom att man lossar den här skruven, justerar och sedan spänner fast skruven igen. Vinkeln på fotplattan justeras genom att man lossar den här skruven, justerar och sedan spänner fast skruven igen. Introduktion till Ergo Lux Armstödsvinkel Justerskruven gör det möjligt att armstödets lutning kan justeras med ca 15. Armstödet kan vikas upp helt för att underlätta i- och urstigning. Justerskruv. Justering av säte Justering av armstödshöjden. 2. Justering av armstödets placering i djupled, 2 skruvar. 3. Justering av sätesdjupet, båda sidorna. Bruksanvisning P B 38 av 48 Version 1.0.3/2012

39 Justering av nackstöd Höjdjustering 2. Justering i djupled 3. Vinkling av nackstödet 4. Justering av nackstöd Swing away-funktion Utlösarhandtag Spider kan utrustas med swing away-funktion. Med denna kan joysticken skjutas åt sidan efter att utlösarhandtaget tryckts ned. Bruksanvisning P B 39 av 48 Version 1.0.3/2012

40 Inställning av Spinalus ryggstöd Enkel åtkomst till justering genom de 4 stora blixtlåsen. Precis bakom blixtlåsen är justeringsmöjligheterna synliga. Detta gäller även för de 4 skruvar som ska lossas för att ställa in ryggstödets form. Bild 1 Alla bultar på Spinalusryggen kan lossas och ställas in efter brukaren. Bild 1 och 2 visar Spinalusryggen i sina ytterpositioner. Bild 2 Bruksanvisning P B 40 av 48 Version 1.0.3/2012

41 Rekonditionering När en Spider ska göras klar till en ny brukare är det viktigt att följande punkter kontrolleras: Drivaxel rengör, kontrollera för läckage. Kontrollera lager. Däcktryck (se Tekniska data). Däckens tillstånd (kontrolleras med avseende på repor och onormalt slitage). Kablar. (Kontrollera att isoleringen på kablarna är oskadd, och att ingen av kablarna sitter i kläm. Lösa kablar fästs med hjälp av tejp eller buntband. Kontrollera så att det inte förekommer några tecken på värmeskador.) Styrenhet m. joystick. (Kontrollera med avseende på fukt. Utför funktionstest.) Batterier. (Belastningstest samt kontroll av batteripoler och rem.) Laddare. (Kontrollera att laddaren ger rätt laddningsspänning/ ström.) Säkringar (funktionstest). Rörliga delar, såsom benstöd m.m. (smörjs med syrafri olja). Kontroll av hjul (svänghjul, stödhjul och mitthjul). Rengör och kontrollera med avseende på glapp. Kontroll av bromsar/frikoppling. Bultar och brickor. (Kontrollera bultar/brickor på hela stolen. Kontrollera att de är korrekt spända och intakta.) Lyft- och vippanordningen. (Kontrollera att det inte förekommer brott på ramar, lyftanordningen eller vippanordningen. Kontrollera att det inte förekommer några repor eller brott får inte svetsas.) Ramar. (Kontrollera med avseende på repor. Avlägsna eventuell rost och måla sedan över. Får inte svetsas.) Växel. (Kontroll av växeln som styr hastighetsreduktionen när lyftanordningen är aktiverad.) Tillbehör. (Kontrollera tillbehör, både manuellt och elektroniskt. Om fingerskruvar eller grepp saknas, ersätts dessa.) Bruksanvisning P B 41 av 48 Version 1.0.3/2012

42 Provkörning. (Alla funktioner povas i sina yttersta lägen. Rullstolen provkörs med maximal belastning.) Bruksanvisningen ska ligga i en plastficka på sätet. Om skärmdelarna har blivit matta: Skärmarna torkas av med en fuktig trasa. Vaxas med bilvax. Ytterligare information: Se servicehandboken. Tekniska data MC Spider Allmän information: Hjulstorlek: Dra hjul: den största Svänghjul: de minsta Total längd utan benstöd Total bredd Vikt inkl. säte (45 cm) Vikt utan säte Däcktryck mitthjul Max. hastighet Fri höjd Med trafi k hållare Kantforcering Vänddiameter Motor Max. personvikt standard Fjädring Ø230 mm / luft Ø350 mm / massiv 100 cm 67 cm 165 kg 142 kg 3,5 bar 10 km/tim Dynamisk stabilitet 6 = 10% Möjlighet för extra tillbehör Ja Standardfärg Svart Klassifi cering Klass B 7,8 cm 3,8 cm 6 cm 129 cm Två motorer (Framhjulsdrift) 130 kg Ja Batterier: Batterier Batterimått Batterivikt 2 x 12 V / 55 Ah 22,8 x 13,7 x 20,7 cm 2 x 17,5 kg Bruksanvisning P B 42 av 48 Version 1.0.3/2012

43 (**) (***) 5 MC Spider Laddningstid Minst 8 timmar Laddare 24V DC 10 amp Körsträcka 30 km (*) Elektronik 70 A Dynamic Säten (Spinalus): Sätesbredd 35, 40, 45 cm Sätesdjup cm Sätesrygghöjd 36, 48, 56, cm Höjd golv till sätesframkant med sänkt 380 mm underrede och sätet i lägsta position. Höjd golv till sätesframkant med höjt 420 mm underrede och sätet i lägsta position Höjd golv till sätesframkant med höjt 740 mm underrede och sätet i högsta position. Tilt fram - sätet i lägsta position 5 (**) Tilt bak - sätet i lägsta position 0 Tilt fram - sätet i högsta position 5 (**) Tilt bak - sätet i högsta position 25 (***) Lampor: 25 Blinkers / Ljus Extra tillbehör (*) Körsträckan varierar beroende på temperatur, vind, terräng, däcktryck och brukarvikt. (**) (***) Vid fullständigt nedsänkt sits kan sitsen ej tiltas. (****) Max brukarvikt i sitsen på Spider Sätesbredd Sätesdjup Max. personvikt 35 cm 32 cm 50 kg 35 cm 34 cm 60 kg 40 cm 32 cm 50 kg 40 cm 52 cm 130 kg 45 cm 32 cm 50 kg 45 cm 52 cm 130 kg Sitsen flyttas inte - endast sitsryggen! Bruksanvisning P B 43 av 48 Version 1.0.3/2012

44 Spider docking system Medema har utvecklat ett speciellt dockningssystem till Spider el-rullstol. Man sätter fast Spider till dockningsstationen, genom att köra stolen in i dockningsstationen med sänkt underrede. Därpå höjs underredet tills det att stolen är fastlåst. Då sitter man säkert, tillsammans med bilens 3-punktsbälte. För att komma fri från dockningsstationen, sänks underredet och stolen är fri att köra ut ur dockningsstationen. Stolen kan i höjt tillstånd köra helt över dockningsstationen. Bruksanvisning P B 44 av 48 Version 1.0.3/2012

45 DAHL dockningssystem Dahl Engineerings nyutvecklade elektriska dockningssystem ger rullstolsbrukare hittills oöverträffad flexibilitet och säkerhet. Dockningssystemet har, som det hittills enda systemet, testats och TÜV-godkänts i enlighet med EU:s säkerhetsdirektiv för personbilar (M1), med elektrisk rullstol som har en vikt på 147 kg och inbyggt höftbälte. Dockningsstationen har visat sig vara så robust att den klarar en belastning, motsvarande en rullstolsvikt på över 200 kg + en passagerare, under förutsättning att säkerhetsselen monteras på traditionellt vis i vagnbottnen. Ytterligare information och dokumentation finns tillgänglig från DAHL Engineering. Art. nr.: Dahl Docking System Bruksanvisning P B 45 av 48 Version 1.0.3/2012

46 Internationella adresser Australien/Nya Zeeland Pride Mobility Products Tel.: Fax: E-post: prideaustralia@pride-mobility.com.au Internet: Belgien Mobile Belgium Tel.: +32 (0) Fax: +32 (0) E-post: info@mobilescooter.be Internet: Danmark Huvudkontor/Jylland: Medema Danmark A/S Tel.: Fax: E-post: info@medema.com Internet: Grekland AMEASHOP Tel.: Fax.: Mobil.: Internet: E-post: faidros@ameashop.gr Island Icepharma HF Tel.: Fax: E-post: icepharma@icepharma.is Internet: Italien Comfort Online s.r.l. - Società Unipersonale Tel.: Fax: E-post: info@comfortonline.it Internet: Danmark Själland: Medema Danmark A/S Tel.: Fax: E-post: info@medema.com Internet: Danmark Fyn: Medema Danmark A/S Tel.: E-post: info@medema.com Internet: Finland Respecta OY Tel. Service: +358 (0 ) E-post : myynti@respecta.fi Fax: +358 ( 0 ) Tel. Underhåll - Delar och Service: +358 ( 0 ) E-post : huolto@respecta.fi Frankrike ICARE Tel.: +33 (0) Fax: +33 (0) E-post: icarejmb@wanadoo.fr Internet: Nederländerna Richard van Seenus Nederland B.V. Tel.: +31 (0) Fax: +31 (0) E-post: info@vanseenus.nl Internet: Norge Medema gruppen AS Tel.: Fax: E-post: firmapost@medema.no Internet: Polen J.A.S. Tel.: , Fax: E-post: biuro@jas-bielsko.pl Internet: Schweiz Degonda Rehab SA Tel.: Fax: E-post: info@turbo-twist.ch Internet: Bruksanvisning P B 46 av 48 Version 1.0.3/2012

47 Spanien Assessorament I Mobilitat. S.L. Tel.: Fax: E-post: info@assessoramentimobilitat.com Internet: Storbritannien Active Mobility Tel.: +(44) Internet: Storbritannien Mini Crosser Ltd Tel. Sales: +(44) Tel. Service & garanti: +(44) E-post: sales@mini-crosser.co.uk Internet: Sverige Minicrosser AB Tel.: (+46) Fax: (+46) E-post: info@minicrosser.se Internet: Tyskland Hessen, Rheinland-Pfalz, Saarland und Unterfranken Beromobil GmbH Elektromobile Treppenlifte Tel.: Fax: E-post: info@beromobil.de Internet: Tyskland Schleswig-Holstein, Niedersachen und Nordrhein Westfahlen Wiggers GmbH - Reha / Rollstuhl Werkstatt Tel.: (+49) Fax: (+49) E-post: wiggers.gmbh@ewetel.net Internet: USA/Kanada Pride Mobility Products Corp. Tel.: Fax: Internet: Tyskland Baden Württemberg Bayern Draisin GmbH Tel.: (+49) Fax: (+49) E-post: info@draisin.com Internet: Tyskland Baden Württemberg Elofahr Palm Tel.: Fax: Mobil: E-post: uwepalm@web.de Tyskland Berlin, Mecklenburg-Vorpommern, Sachsen-Anhalt, Thüringen, Brandenburg und Sachsen Conze Elektro-Mobile Tel.: Fax: E-post: info@elektro-mobile.de Internet: Bruksanvisning P B 47 av 48 Version 1.0.3/2012

48 medemagruppen Minicrosser AB - Bultgatan 28 - S Kungälv - Tel.: (+46) Fax: (+46) Internet:
