SOLCELLER LED-BELYSNING

Transkript

1 SOLCELLER LED-BELYSNING maj 2013

2 Så här producerar du din egen el från solen 1 Solcellerna belyses av solen och producerar likström. 2 Växelriktaren (invertern) gör om likströmmen till växelström. Likström (DC) Växelström (AC) 3 Via byggnadens elcentral används växelströmmen för att driva olika elförbrukare. Elcentral i huset Nettomätare i huset Nettomätning! Kvitta överskottet av elen som du producerar. 4 Elöverskott skickas ut på elnätet och används av andra. Nettomätaren registrerar hur mycket el som överförs till och från kraftnätet. Nettodebitering kan avtalas med din elleverantör så att du kan kvitta din producerade el med elen du använder när det är mörkt ute. 2

3 Exempel på vad solceller kan driva Fler klimatsmarta produkter Solceller 250 W/modul LED-lampa 5 W LED-lysrör 20 W LED-TV W Vårt produktsortiment består bland annat av färdiga solcellspaket till företag och privatpersoner, mindre solcellspaket för camping och friluftsliv, LED-klotlampor, LEDspotlights, LED-armaturer och LED-lysrör. 1 modul kan driva moduler kan driva moduler kan driva Exempel på hur du kan placera solcellerna På en solföljare På tomten På taket 3

4 Kompletta paket med solceller Olika paket för nätanslutna solcellssystem Sol Eye erbjuder ett brett och växande sortiment med klimatsmart energiteknik däribland kompletta solpaket för både stora och små. En investering i solceller är en bra investering för miljön. Här intill ser du ett antal färdiga paketlösningar, men vi kan även skräddarsy ett system enligt dina önskemål och behov. Kontakta oss för mer information (se kontaktuppgifter på baksidan). Ansökan om statligt stöd till solceller Sedan 2009 finns ett statligt stöd för installation av solceller. Stödet riktas till alla typer av aktörer, såväl företag och offentliga organisationer som privatpersoner. Regeringen har aviserat om en förlängning av stödet från och avsätta ytterligare 210 miljoner kronor. Läs även mer hos Energimyndigheten.se. Bidrag på 35 % av investeringsbeloppet kan sökas via E nergimyndigheten. Läs mer på Energimyndigheten.se. Blankett hittar du via vår hemsida 1 kw W solceller 1 1 kw växelriktare Montagesystem för tegeltak Art-nr: ,5 kw W solceller 1 4 kw växelriktare Montagesystem för tegeltak Art-nr: ,5 kw + solföljare W solceler 1 4 kw växelriktare Solföljare Art-nr: ,5 kw W solceller 1 3 kw växelriktare Montagesystem för tegeltak Art-nr: kw W solceller 1 10 kw växelriktare Montagesystem för tegeltak Art-nr: kw + solföljare W solceller 1 10 kw växelriktare Solföljare Art-nr: Tre solföljare med 18, 36 respektive 84 solcellsmoduler. Dessa solföljare är placerade i Kungälv. 4

5 Moduler med solceller Solceller omvandlar solljus till el. De skiljer sig från solfångare, där solstrålningen används för att producera varmvatten. Omvandlingen av solenergi till elektrisk energi i en solcell sker utan några rörliga delar, utan att något bränsle behövs och utan att ge några utsläpp. Den i dag vanligaste typen av solcell, kiselsolcellen, tillverkas av en tunn skiva av halvledarmaterialet kisel. Läs mer om solceller på energimyndigheten.se och om våra solceller på Solföljare ger mer el Solceller poly : 240 W : 230 W : 220 W Solceller mono : 250 W : 250 W Solföljaren (solar tracker) ger 50 % högre årsproduktion jämfört med fasta solceller. Solföljaren vrider solcellerna efter solens position på himlen så att de ska få maximalt solljus så länge som möjligt. Solföljaren har även möjlighet att exponera exempelvis ett företagsnamn bland solcellerna. Exempel på solföljarstorlekar. Yta Antal moduler Effekt Höjd 32 m² 18 4,5 kwp 5,5 m 70 m² 36 9,0 kwp 7,5 m 160 m² kwp 11,5 m Takmontering Markmontering 220W (11-003) 250W (11-005) 250W (11-007) Electrical Data Maximum Power 220W 250W 250W Vmp: Optimum Power Voltage 30.12V 48.5V 48.5V Imp: Optimum Operating Current 7.30A 5.15A 5.15A Voc: Open Circuit Voltage 36.30V 58.1V 58.1V Isc: Short Circuit Current 7.81A 5.58A 5.58A Cell Efficiency 15.06% 16.82% 16.82% Module Efficiency 13.68% 15.82% 15.82% Tolerance Wattage ±5% ±3% ±3% Temperature Coefficents Data Isc(%) C Voc(%) C Pm(%) C Im(%) C Vm(%) C NOCT 47±2 C 47±2 C Technical Data Solar Cell mm Poly mm Mono mm Mono Number of Cell 6*10 pcs 8*12 pcs 8*12 pcs Size of Module mm mm mm Front Glass Thickness 3.2 mm 3.2 mm 3.2 mm Surface Maximum Load Capacity 2400 Pa 2000 Pa 2000 Pa Allowable Hail Load 23m/s, 7.53g 23m/s, 7.53g Weight Per Piece 18.6 kg 22,5 kg 22,5 kg Junction Box Type Pass the TUV Certificate Bypass Diode Rating 12 A 10 A 10 A Cable & Connector Type Frame (Material Corners,etc.) 40# 40# Pass the TUV Certificate Backing (Brand Type) TPT TPT TPT Temperature Range -40 C to +85 C -40 C to +85 C -40 C to +85 C FF (%) 70-76% 70-76% 70-76% Standard Test Conditions AM W/m2 25 +/-2 C 5

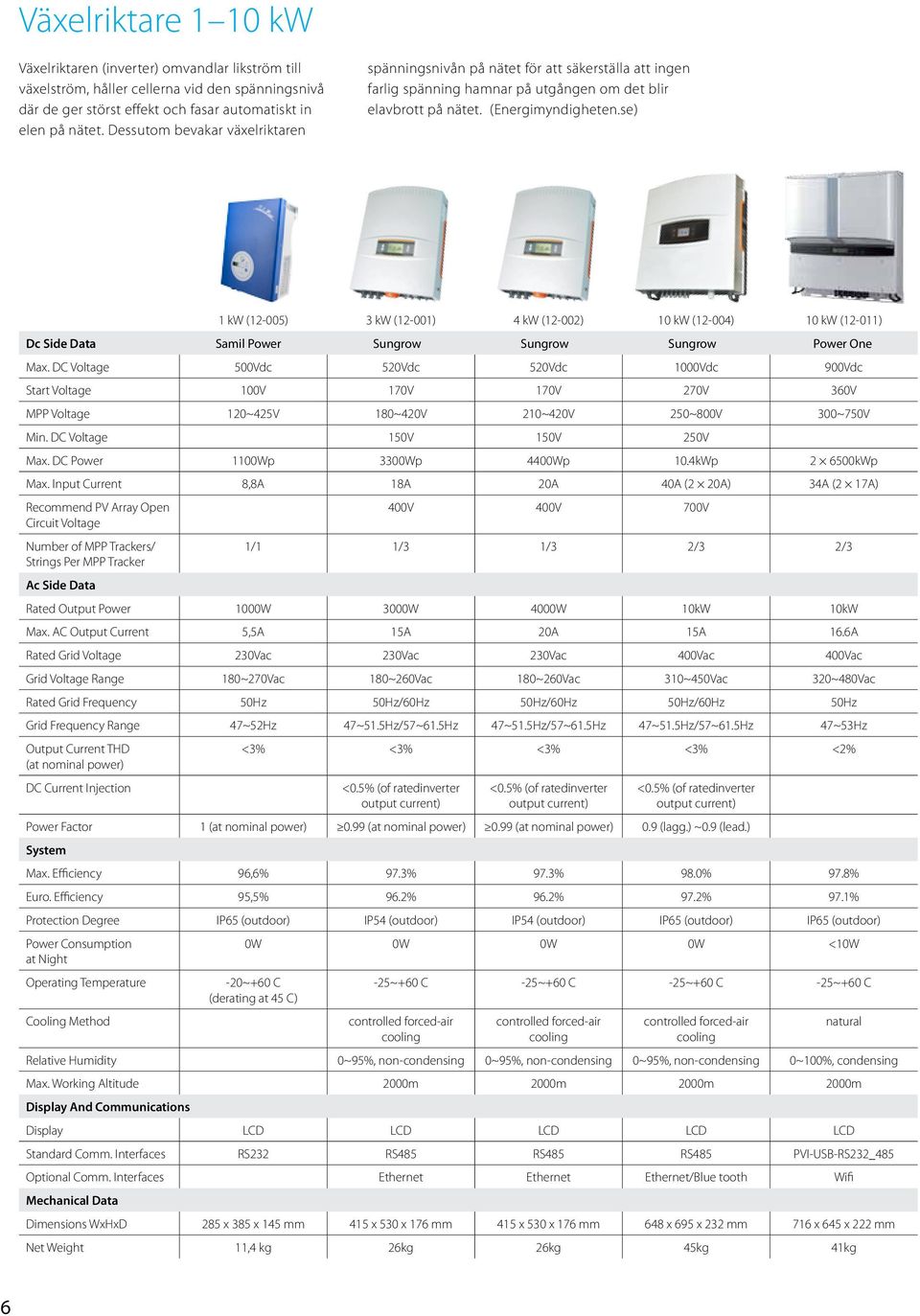

6 Växelriktare 1 10 kw Växelriktaren (inverter) omvandlar likström till växelström, håller cellerna vid den spänningsnivå där de ger störst effekt och fasar automatiskt in elen på nätet. Dessutom bevakar växelriktaren spänningsnivån på nätet för att säkerställa att ingen farlig spänning hamnar på utgången om det blir elavbrott på nätet. (Energimyndigheten.se) 1 kw (12-005) 3 kw (12-001) 4 kw (12-002) 10 kw (12-004) 10 kw (12-011) Dc Side Data Samil Power Sungrow Sungrow Sungrow Power One Max. DC Voltage 500Vdc 520Vdc 520Vdc 1000Vdc 900Vdc Start Voltage 100V 170V 170V 270V 360V MPP Voltage 120~425V 180~420V 210~420V 250~800V 300~750V Min. DC Voltage 150V 150V 250V Max. DC Power 1100Wp 3300Wp 4400Wp 10.4kWp kWp Max. Input Current 8,8A 18A 20A 40A (2 20A) 34A (2 17A) Recommend PV Array Open Circuit Voltage Number of MPP Trackers/ Strings Per MPP Tracker 400V 400V 700V 1/1 1/3 1/3 2/3 2/3 Ac Side Data Rated Output Power 1000W 3000W 4000W 10kW 10kW Max. AC Output Current 5,5A 15A 20A 15A 16.6A Rated Grid Voltage 230Vac 230Vac 230Vac 400Vac 400Vac Grid Voltage Range 180~270Vac 180~260Vac 180~260Vac 310~450Vac 320~480Vac Rated Grid Frequency 50Hz 50Hz/60Hz 50Hz/60Hz 50Hz/60Hz 50Hz Grid Frequency Range 47~52Hz 47~51.5Hz/57~61.5Hz 47~51.5Hz/57~61.5Hz 47~51.5Hz/57~61.5Hz 47~53Hz Output Current THD (at nominal power) <3% <3% <3% <3% <2% DC Current Injection <0.5% (of ratedinverter output current) <0.5% (of ratedinverter output current) <0.5% (of ratedinverter output current) Power Factor 1 (at nominal power) 0.99 (at nominal power) 0.99 (at nominal power) 0.9 (lagg.) ~0.9 (lead.) System Max. Efficiency 96,6% 97.3% 97.3% 98.0% 97.8% Euro. Efficiency 95,5% 96.2% 96.2% 97.2% 97.1% Protection Degree IP65 (outdoor) IP54 (outdoor) IP54 (outdoor) IP65 (outdoor) IP65 (outdoor) Power Consumption at Night 0W 0W 0W 0W <10W Operating Temperature Cooling Method -20~+60 C (derating at 45 C) -25~+60 C -25~+60 C -25~+60 C -25~+60 C controlled forced-air cooling controlled forced-air cooling controlled forced-air cooling Relative Humidity 0~95%, non-condensing 0~95%, non-condensing 0~95%, non-condensing 0~100%, condensing Max. Working Altitude 2000m 2000m 2000m 2000m Display And Communications Display LCD LCD LCD LCD LCD Standard Comm. Interfaces RS232 RS485 RS485 RS485 PVI-USB-RS232_485 Optional Comm. Interfaces Ethernet Ethernet Ethernet/Blue tooth Wifi Mechanical Data Dimensions WxHxD 285 x 385 x 145 mm 415 x 530 x 176 mm 415 x 530 x 176 mm 648 x 695 x 232 mm 716 x 645 x 222 mm Net Weight 11,4 kg 26kg 26kg 45kg 41kg natural 6

7 Montering av solcellsmoduler Nr Art-nr Benämning Nr Art-nr Benämning Nr Art-nr Benämning Roof hook T-headed bolt T-shaped nut ,4 m aluminium rail 3,5 m aluminium rail 6,0 m aluminium rail Connection bar Splice bar Screw Flange nut End clamp Middle clamp Hex bolt Middle clamp LS triangular Kablar och kontakter Nr Art-nr Benämning Black solar cable 4 mm2 Black solar cable 6 mm2 Red solar cable 4 mm2 Red solar cable 6 mm MC4 matching connector (female) Nr Art-nr Benämning MC4 matching connector (male) PV-3T plug (female) PV-3T plug (male) Nr Art-nr Benämning MC4-säkring 8A MC4-säkring 10A MC4-särking 20A MC4-särking 15A 7

8 LED-belysning 45 mm 45 mm Sockel...E14 Effekt...1,5 W 96 mm Effekt...1,5 W 92 mm Effekt...2 W 97 mm lm 2700 K (varmvit) lm 2700 K (varmvit) lm 2700 K (varmvit) lm 4000 K (kallvit) lm 4000 K (kallvit) lm 4000 K (kallvit) 60 mm 60 mm 60 mm Effekt...2 W 100 mm Effekt...3 W 113 mm Effekt...6 W 113 mm lm 2700 K (varmvit) lm 2700 K (varmvit) lm 2700 K (varmvit) lm 4000 K (kallvit) lm 4000 K (kallvit) lm 4000 K (kallvit) 8

9 Livslängd LED-lampa (ca 25 år) (jämfört med glödlampa) Låg energiförbrukning (upp till 80 % lägre jämfört med glödlampa) Ingen IR-strålning Ingen UV-strålning IR UV Miljövänlig Låg temperatur Köldtålig Slagtålig Att sätta På och stänga Av LED-lampan ofta påverkar inte dess livslängd/kvalitet Upp till 80% lägre energiförbrukning jämfört med glödlampor. LED-lampor är snabbtändande, har års livslängd och finns även med varmvitt ljus. 60 mm 65 mm 40 mm Dimbar Effekt...9 W Dimbar...ja 113 mm Effekt...5 W 112 mm Sockel...E14 Effekt...1,5 W 118 mm lm 2700 K (varmvit) lm 2700 K (varmvit) lm 2700 K (varmvit) lm 4000 K (kallvit) Sockel...GU5.3 Effekt...3,5 W Spänning...12 V 53 mm Sockel...GU10 Effekt...3,5 W 58 mm Effekt...3,5 W 75 mm lm 2700 K (varmvit) lm 2700 K (varmvit) lm 2700 K (varmvit) lm 4000 K (kallvit) lm 4000 K (kallvit) lm 4000 K (kallvit) 9

10 Sockel...GU5.3 Effekt...4 W Spänning...12 V 53 mm Sockel...GU10 Effekt...4 W 58 mm Effekt...4 W 77 mm lm 2700 K (varmvit) lm 2700 K (varmvit) lm 2700 K (varmvit) lm 4000 K (kallvit) lm 4000 K (kallvit) lm 4000 K (kallvit) Sockel...GU5.3 Effekt...2 W lm 2700 K (varmvit) lm 4000 K (kallvit) 80 mm Sockel...GU5.3 Effekt...3 W lm 2700 K (varmvit) LED-julbelysning LED-lampor för julbelysning såsom julgransslingor och adventsljusstakar. Drar enbart 0,2 W per lampa. Seriekoppla 5-23 lampor. 4-pack. Sockel...E10 Effekt...0,2 W Spänning V Art-nr Färgtemp. Varmvit Säkerhetsspärr! LED-lysrör LED-lysröret har en rödfärgad säkerhetsspärr som gör att ström inte förs genom lampan förrän den är ordentligt fastsatt i armaturen. Kontrollera att din armatur är kompatibel. Diameter...Ø 26 mm Sockel...T8 Art-nr Längd Effekt Ljusflöde Färgtemperatur mm 10 W 600 lm 2700 K (varmvit) mm 10 W 700 lm 4000 K (kallvit) mm 20 W 1200 lm 2700 K (varmvit) mm 20 W 1400 lm 4000 K (kallvit) mm 25 W 1500 lm 2700 K (varmvit) mm 25 W 1700 lm 4000 K (kallvit) 10

11 LED-belysning för köksbänk inklusive armatur Finns i tre olika längder. Koppla samman flera armaturer till den längd du önskar. Kablar och monteringsmateriell medföljer. Spänning V Art-nr Längd Effekt Ljusflöde Färgtemperatur mm 3 W 163 lm K mm 7 W 350 lm K mm 10 W 493 lm K Tjocklek: 1 cm! 600x600 mm 1200x300 mm LED-plattor för tak Endast 1 centimeters tjocklek. Kan monteras i höjd med taket eller hängas i vajrar. Vajrar medföljer 1200x300-modellen. Effekt...36 W Spänning V Art-nr Storlek Ljusflöde Färgtemperatur x600 mm 2800 lm 3000 K (varmvit) x600 mm 2800 lm 4000 K (kallvit) x300 mm 3200 lm 3000 K (varmvit) x300 mm 3200 lm 4000 K (kallvit) Hängande LED-lampa inklusive armatur Starkt lysanade LED-lampa som tack vare öglan i toppen kan hängas i krok från taket. Aluminiumkåpan kan tas av för att erhålla en bredare ljusspridning. ø42 cm, höjd 57 cm. Effekt...50 W Spänning V lm K (kallvit) Industriarmatur för LED-lysrör Industriarmatur för LED-lysrör. Finns i längderna 900 och 1200 mm. Kan monteras direkt mot taket eller hängas i vajrar. Täckplåt att ha mellan lysrör och armatur finns som tillbehör. Lysrör ingår ej. Armatur Art-nr Längd mm mm Täckplåt Art-nr Längd mm mm 11
