LEVERANSDEKLARATION LDA

Transkript

1 LEVERANSDEKLARATION LDA AVSER MODELLERNA: Alsen Nyland Hallen Hara 130, 178 Hunge 109 Heljesund 111, 149, 178 Kaxås 105, 153 Kolåsen Marieby

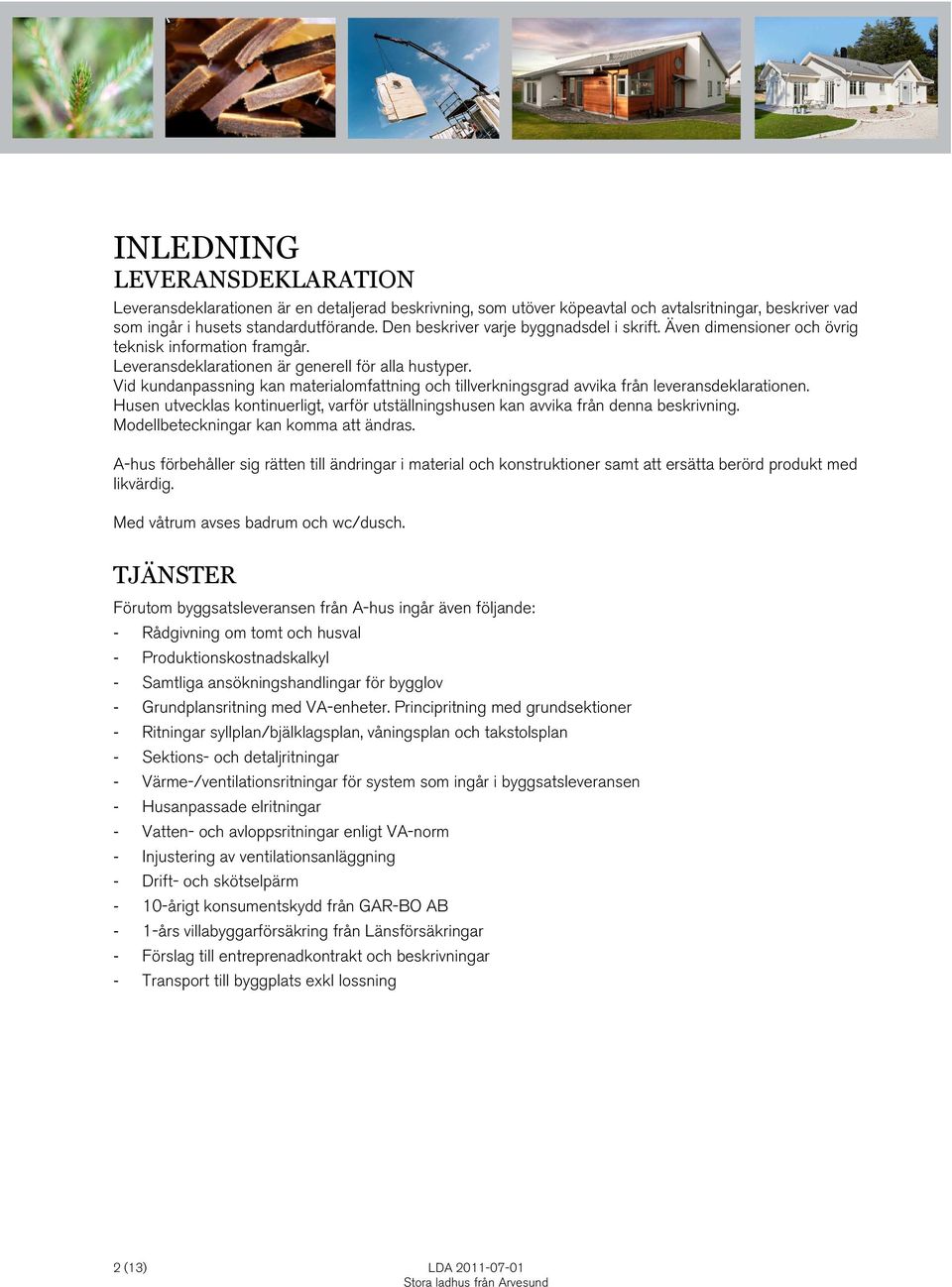

2 2 INLEDNING LEVERANSDEKLARATION Leveransdeklarationen är en detaljerad beskrivning, som utöver köpeavtal och avtalsritningar, beskriver vad som ingår i husets standardutförande. Den beskriver varje byggnadsdel i skrift. Även dimensioner och övrig teknisk information framgår. Leveransdeklarationen är generell för alla hustyper. Vid kundanpassning kan materialomfattning och tillverkningsgrad avvika från leveransdeklarationen. Husen utvecklas kontinuerligt, varför utställningshusen kan avvika från denna beskrivning. Modellbeteckningar kan komma att ändras. A-hus förbehåller sig rätten till ändringar i material och konstruktioner samt att ersätta berörd produkt med likvärdig. Med våtrum avses badrum och wc/dusch. TJÄNSTER Förutom byggsatsleveransen från A-hus ingår även följande: - Rådgivning om tomt och husval - Produktionskostnadskalkyl - Samtliga ansökningshandlingar för bygglov - Grundplansritning med VA-enheter. Principritning med grundsektioner - Ritningar syllplan/bjälklagsplan, våningsplan och takstolsplan - Sektions- och detaljritningar - Värme-/ventilationsritningar för system som ingår i byggsatsleveransen - Husanpassade elritningar - Vatten- och avloppsritningar enligt VA-norm - Injustering av ventilationsanläggning - Drift- och skötselpärm - 10-årigt konsumentskydd från GAR-BO AB - 1-års villabyggarförsäkring från Länsförsäkringar - Förslag till entreprenadkontrakt och beskrivningar - Transport till byggplats exkl lossning 2 (13) LDA

3 3 GENOMTÄNKTA KONSTRUKTIONER Vår yttervägg är uppbyggd av tre isolerskikt för att uppnå en energisnål och fuktsäker konstruktion. Insidan av ytterväggen är klädd med både OSB- och gipsskivor för att förenkla vid montage av ex. bokhyllor och TV-anläggningar. Utvändigt undertak är klätt med råspont för att få en stabil konstruktion som står emot både vind och fukt. HUSSTOMME Text markerad med ram beskriver material som levereras monterade på fabrik som storblock eller kassetter. Alla bärande delar utförs i konstruktionsvirke, där ej annat anges. Ytterväggar levereras som storblock med monterade och diffusionstätt drevade fönster samt med fönsterbleck av vit PVC-belagd plåt monterade på panelvägg. Gavelspetsar levereras i block. I våtrum ersätts gipsskivan av en godkänd våtrumsskiva. Följande material levereras löst och monteras på plats: - Viss panel och vissa fönster enl. säljritning - Kompletteringsmaterial i blockskarvar - Tätremsa för anslutningen mellan tak och vägg/gavelspets VÄGGAR OCH GAVELSPETSAR Till av A-hus icke levererade väggar, ingår endast golv- och taklister samt foder till ena sidan av innerdörrarna. YTTERVÄGGAR, 3-SKIKTS ISOLERING, VÅNINGSHÖJD 2,50 M Följande material levereras löst och monteras på plats: - Grundmålade liggande band (28x70 mm) och skarvbrädor (28x120 mm) - Droppbleck till horisontella oskyddade blockskarvar - Tätningslister mot kassettbjälklag och syllar 1 Grundmålad rakkantad falspanel Grundmålade utvändiga foder 28x120 mm alternativt 28x70 mm, se säljritning 2 Spikläkt 28x60 mm c 800 mm 3 Fasadskiva/isolering 50 mm 4 Armerad vindskyddspapp 5 Regelstomme 45x170 mm c 600 mm, isolering 170 mm 6 Åldersbeständig diffusionstät plastfolie 0,15 mm (i våtrum levereras plastfolien lös) 7 Spikreglar 45x45 mm c 600 mm isolering 45 mm Reglar 45x45 mm c 300 mm i våtrum 8 OSB-skiva 11 mm bredd 1200 mm 9 Gips 13 mm bredd 900 mm I våtrum ersätts gipsskivan av en godkänd våtrumsskiva och OSB-skivan utgår (13) LDA

4 4 UTVÄNDIG STOMKOMPLETTERING/ KOMPLETTERING YTTERVÄGG Stolpar/pelare: Balkar: Tryckimpregnerade, ihopspikade stolpar enligt dimensionering Konstruktionsvirke alt. limträ enligt dimensionering GAVELSPETSAR, INREDD VIND Utförande lika ytterväggsblock GAVELSPETSAR, OISOLERAD VIND Grundmålad panel lika ytterväggsblock Spikreglar 45x45 mm c 800 mm Armerad vindskyddspapp Regelstomme 45x120 mm c 1200 mm (c600 mm vid liggande panel) FÖRHÖJDA VÄGGLIV TILL RAMVERKSTAKSTOLAR Grundmålad panel lika ytterväggsblock Spikreglar 45x120 mm c 300 mm Armerad vindskyddspapp FÖRHÖJDA VÄGGLIV I ÖVRIGT Utförande lika ytterväggsblock BÄRANDE OCH STOMSTABILISERANDE INNERVÄGGAR Regelstomme 45x95 (120) mm c 450 mm (c 300 i våtrum) Ljudisolering 45 mm Gips 13 mm bredd 900 mm Komplettering till bärande innerväggar, balkar, pelare samt inklädnad EJ BÄRANDE INNERVÄGGAR Regelstomme 45x70 mm c 450 mm preliminärkapad (c 300 i våtrum) Ljudisolering 45 mm Gips 13 mm bredd 900 mm 4 (13) LDA

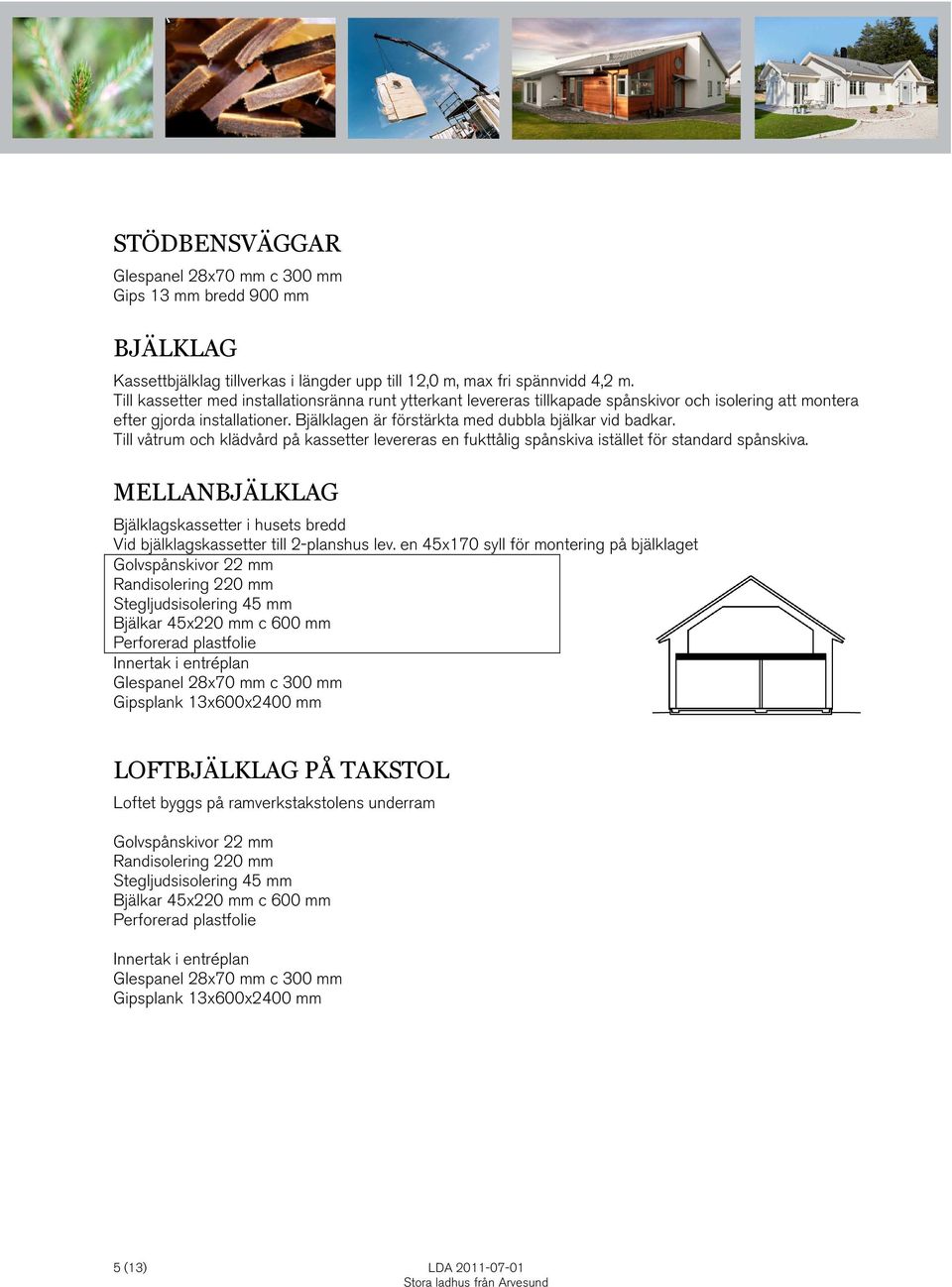

5 5 STÖDBENSVÄGGAR Glespanel 28x70 mm c 300 mm Gips 13 mm bredd 900 mm BJÄLKLAG Kassettbjälklag tillverkas i längder upp till 12,0 m, max fri spännvidd 4,2 m. Till kassetter med installationsränna runt ytterkant levereras tillkapade spånskivor och isolering att montera efter gjorda installationer. Bjälklagen är förstärkta med dubbla bjälkar vid badkar. Till våtrum och klädvård på kassetter levereras en fukttålig spånskiva istället för standard spånskiva. MELLANBJÄLKLAG Bjälklagskassetter i husets bredd Vid bjälklagskassetter till 2-planshus lev. en 45x170 syll för montering på bjälklaget Golvspånskivor 22 mm Randisolering 220 mm Stegljudsisolering 45 mm Bjälkar 45x220 mm c 600 mm Perforerad plastfolie Innertak i entréplan Glespanel 28x70 mm c 300 mm Gipsplank 13x600x2400 mm LOFTBJÄLKLAG PÅ TAKSTOL Loftet byggs på ramverkstakstolens underram Golvspånskivor 22 mm Randisolering 220 mm Stegljudsisolering 45 mm Bjälkar 45x220 mm c 600 mm Perforerad plastfolie Innertak i entréplan Glespanel 28x70 mm c 300 mm Gipsplank 13x600x2400 mm 5 (13) LDA

6 6 TAK STOMME Galvade fästjärn för förankring av takstolar/takbjälkar. RYGGÅSTAK Prefabricerade saxtakstolar RYGGÅSTAK/PARALLELLTAK Nockbalk Prefabricerade takbjälkar enligt dimensionering TÄCKNING AV TAKSTOMME FÖR PANNPLÅT Takluckor 22 mm råspont Underlagstak med klisterkant Nocktätning enligt ritning Nockplåt Pannplåt utan rilla leverantör är Plannja Tjocklek: 0,6mm Material: Varmförzinkad färgbelagd stålplåt Beläggning: Plannja Hardcoat TAKLAGSKOMPLETTERING SNEDTAK/RYGGÅSTAK MED SLUTEN ISOLERING Luftspalt Takfotsskiva inkl skarvprofil och clips (vindavledare) Lösull min 275 mm max 350 mm beroende av konstruktionen Åldersbeständig, diffusionstät och genomtrampningssäker plastfolie 0,2 mm Glespanel 28x70 mm c 300 mm Spontad obehandlad furupanel 13x120 mm 6 (13) LDA

7 7 TAKFOT OCH GAVLAR TAKFOT, ÖPPEN Grundmålad takfotsbräda 22x170 mm Takfotsskiva inkl skarvprofil och clips (vindavledare) Insektsnät GAVELSPRÅNG Grundmålad vindskiv 28x195 Trekantsläkt 45x45 mm Spikfäste 45x45 mm TAKINKLÄDNAD Till tak över genomgång alternativt indragen entré levereras 16x95 mm finsågad obehandlad granfasspont. YTTERTAKSKOMPLETTERING PLÅT Takhuvar Hängrännor, stuprör och vindskiveplåt av silvermetallic Hängrännor, 125 mm Stuprör, 87 mm med renssil och brunnsutkastare Vindskiveplåt med nockbeslag Där tak ansluter mot vägg/gavelspets levereras överbeslag 7 (13) LDA

8 8 FASADER FÖNSTER OCH YTTERDÖRRAR Fönster och utåtgående ytterdörrar ingår i omfattning enligt säljritning. Cylindrar till ytterdörrar och fönsterdörrar levereras för montage på byggplatsen. FÖNSTER FRÅN ELITFÖNSTER Obehandlade träfönster som ytbehandlats och impregnerats hos Elit efter att kund bestämt om det skall vara oljade eller lackade karmar, modell Elit Complete Trä Pro: EFH: EFK: ED/EDF/EDK: "Förstärkt mot brott" innehåller: Karm: Bleck: Glasning: Beslag: Låsning: Smygar: Fönsterbänkar: Öppningsbara för rundsvängning Ej öppningsbara (fasta fönster) Fönsterdörrar utåtgående med "Förstärkt mot brott", linjerar med EFH/EFK Hellimmad isolerruta/fyllning Skruvad glaslist Bakkantsstift Säkerhetsslutbleck Hakkolvsspanjolett 1146F Kryssfanerad plywood invändigt i fyllning Obehandlad (ytbehandlad och impregnerad hos Elit) utan salningsspår Förborrade för karmskruv Underbleck. Överbleck ingår då vinkeln mellan fasad och en linje mellan överkanten av det övre fodret och den nedre delen av takfoten är mindre än glas energi med gas, U-värde 1.0, klarglas i samtliga rum Glas som placeras närmare golv/mark/balkong än 60 cm levereras laminerade. Handtag i naturanodiserad aluminium, barnsäkra uppställningsbeslag Invändig cylinder till fönsterdörrar, handtag in- och utvändigt Vitmålad MDF, 19 mm, levereras löst. Monteras rådande. I våtrum ersätts MDF av en godkänd våtrumsskiva Vid parmonterade fönster levereras en färdigmonterad inklädnad av vit 19 mm MDF till fönsterstolpen, för montering på plats Vitmålade MDF, 30 mm I våtrum samt vid fönster placerade högre än 2,1 m i underkant levereras ej fönsterbänkar. FÖNSTERLUCKOR OCH PORTAR Fönsterluckor och portar ingår i omfattning enligt säljritning. Luckorna har glest monterade sågade brädor i olika bredder, vilket ger ett sipprande ljusinsläpp. Monteras med vikgångjärn eller skjutsystem för öppning/stängning. SKJUTDÖRRSPARTI FRÅN HAJOM Skjutdörrsparti ingår i omfattning enligt säljritning. 8 (13) LDA

9 9 VIKDÖRRAR FRÅN MARKFÖNSTER Vikdörrar ingår i omfattning enligt säljritning. TAKFÖNSTER FRÅN VELUX Takfönster ingår i omfattning enligt säljritning. Takfönster inkl intäckningsplåtar, avvattningsränna, fönsterkrage, isoleringsram och smyginklädnad Levereras med betjäningsstång vid hög placering Följande typer förkommer: GIU: GPU: GGU: Karm: Glasning: Beslag: Smygar: Fönsterbänk: Fast kombifönster Topp/pivåhängt takfönster Pivåhängt takfönster Laminerat trä belagt med vitmålad polyuretan, sk Everfinish Komfort Fabrikantens standard Fabrikantens prefabricerade smyginklädnad Fabrikantens laminatfönsterbänk i de fall där fönstret går ner i stödbensväggen YTTERDÖRRAR FRÅN SNICKAR-PER Huvudentrédörr och ev. sidoljus levereras löst, för montering på byggplats. Beslag och lås monteras på byggplats. Sekundärentrédörr levereras monterade i block. Karm: Dörrblad: Glasning: Beslag: Låsning: Smygar: Vitmålad trä, utan salningsspår, förborrad för karmskruv Vitmålad, modell 2201 Fjäll 3-glas isolerglas klarglas Trycke i mattborstad krom, samt dörrbroms till huvud- och sekundärentré Lås med dubbelcylinder till huvud- och sekundärentréer Vitmålad MDF, 19 mm, levereras löst. Monteras rådande. YTTERDÖRRAR FRÅN ARVESUND (Alternativ till SnickarPer) Karm: Dörrblad: Beslag: Låsning: Smygar: Vitmålad trä, förborrad för karmskruv Grovsågad panel, obehandlad Krom Lås med dubbelcylinder till huvud- och ev. sekundärentré Vitmålad MDF, 19 mm, levereras löst. Monteras rådande. 9 (13) LDA

10 10 FASADKOMPLETTERINGAR Nedanstående fasadkompletteringar ingår i omfattning enligt säljritning. BALKONGER OCH VERANDOR Allt material till utvändiga balkonger och verandor levereras i tryckimpregnerat virke. Prefabricerade stolpar och preliminärkapade bärlinor Monteringsfärdiga bjälklag Altangolvträ 28x120 mm med fasade kanter Räcke stående: Räcke liggande: Balkongstolpe 45x95 mm max c 1200 mm Handledare 45x145 mm Överliggare 45x70 mm Spikläkt 22x45 mm resp. fasad 45x70 mm Räcke av stående 45x45 c 145 mm Balkongstolpe 45x95 mm max c 1200 mm Handledare 45x145 mm Räcke av liggande fasande 45x70 mm, 3st Enkelfas 22x120 mm till insida räcke RUMSKOMPLETTERINGAR INNERDÖRRAR FRÅN DOORIA Dörrblad enkel/par: Karm: Beslag: Foder: Tröskel: INSPEKTIONSLUCKA Vitmålad slät, modell 1000 Polar lättdörr Vitmålad trä 42x93/118 mm inklusive tätningslist. Obehandlade salningar för anpassning till andra väggtjocklekar Trycken och nyckelskyltar i mattborstad krom, wc-lås till våtrum Obehandlad furu 12x56 mm i 2,20 m längder till dörrar monterade i trävägg Förhöjd tröskel till våtrum och klädvård, i övrigt tröskelplatta För inspektion av utrymmen levereras inspektionsluckor med karm och push-up lucka. Luckstorlek 600x600 vid stödbensutrymmen, 300x300 vid innertak o.dyl. För inspektion av rensluckor och ev. installationer levereras lucka 150x150 med snäpplås. VINDSLUCKA Till vindsbjälklag och hanbjälklag levereras vindslucka med 3-delad stege. 10 (13) LDA

11 11 TRAPPOR FRÅN SSC Trappa ingår i omfattning enligt säljritning. Trappor och räcken levereras omonterade i exaktkapade delar. Räckesståndare och vangstycken är förborrade för standard skruv och plugg (eventuell anpassning vid snedtak utföres på byggplatsen). Utförande: Trappa: Handledare: Räcke: Valvkantsinklädnad: Behandlad furu Modell Optimal öppen/tät trappa bredd enligt säljritning Rektangulär 30x40 mm med standardfäste i furu Inborrade rektangulära ståndare. Vid lågt placerade fönster levereras räcke som skydd. 20 mm limfog till bjälklagskanter GOLV Massivt furugolv 20x136 mm levereras. Till platta på mark levereras även plywood. Till våtrum, klädvård och loftbjälklag levereras inte golvbeklädnad. KÖK ROSTFRIA VITVAROR FRÅN SIEMENS Vitvarorna anpassas efter respektive husmodell. INREDNING FRÅN MARBODAL OCH MORA Höjd: Levereras i fullhöjd (F-höjd) Stommar: In- och utvändigt vita stommar Luckor/lådor: Luckor Marbodal, släta vitmålade Prisgrupp 3 Handtag: Borstad aluminium Bänkskivor: Laminat med rak framkant, profil MF1+ Övrigt: Vitmålade sparksocklar, takanslutningar och passbitar upp till inv. takhöjd 2,5m Barnsäkerhetsbeslag till en lådhurts samt till diskbänkskåpet Stödben med beslag Sopkärl för källsortering, utdragsenhet med 2 kärl Luckdämpare och förbindningsskruv Våtsäkring i diskbänksskåpet Fläktkåpa ingår till vissa hustyper enligt säljritning Sanitet: Diskbänk med vattenlås, slät Engreppsblandare med avstängning för diskmaskin Vid köp av kök ingår konsultation på Marbodal Center. 11 (13) LDA

12 12 BADRUM OCH WC/DUSCH BADRUM- OCH WC/DUSCHINREDNING FRÅN SVEDBERGS OCH MORA Skåp: Sanitet: Kommod Svea 700 mm med eluttag i utdragslåda, spegel 800 mm Engreppsblandare med bottenventil och vattenlås Duschväggar, termostatblandare cc 160 mm och duschset WC-stol med dämpad sits KLÄDVÅRD VITVAROR FRÅN SIEMENS INREDNING FRÅN MARBODAL OCH MORA Höjd: Stommar: Levereras i standardhöjd (S-höjd) In- och utvändigt vita stommar Lucka: Slät vitmålad Prisgrupp 3 Handtag: Rostfria Sanitet: Diskbänk slät med våtsäkrat underskåp samt luckspärr Engreppsblandare med avstängning för tvättmaskin KLÄDKAMMARE HYLLINREDNING FRÅN MARBODAL Hylla med konsoler och klädstång i omfattning enl. säljritning ÖVRIG RUMSKOMPLETTERING LISTVERK Lister levereras i fallande längder i obehandlad furu. Golvlist 12x69 mm Taklist 21x33 mm UTRUSTNING Brandvarnare: 1 st per 75 kvm boyta, dock minst en per våningsplan 12 (13) LDA
