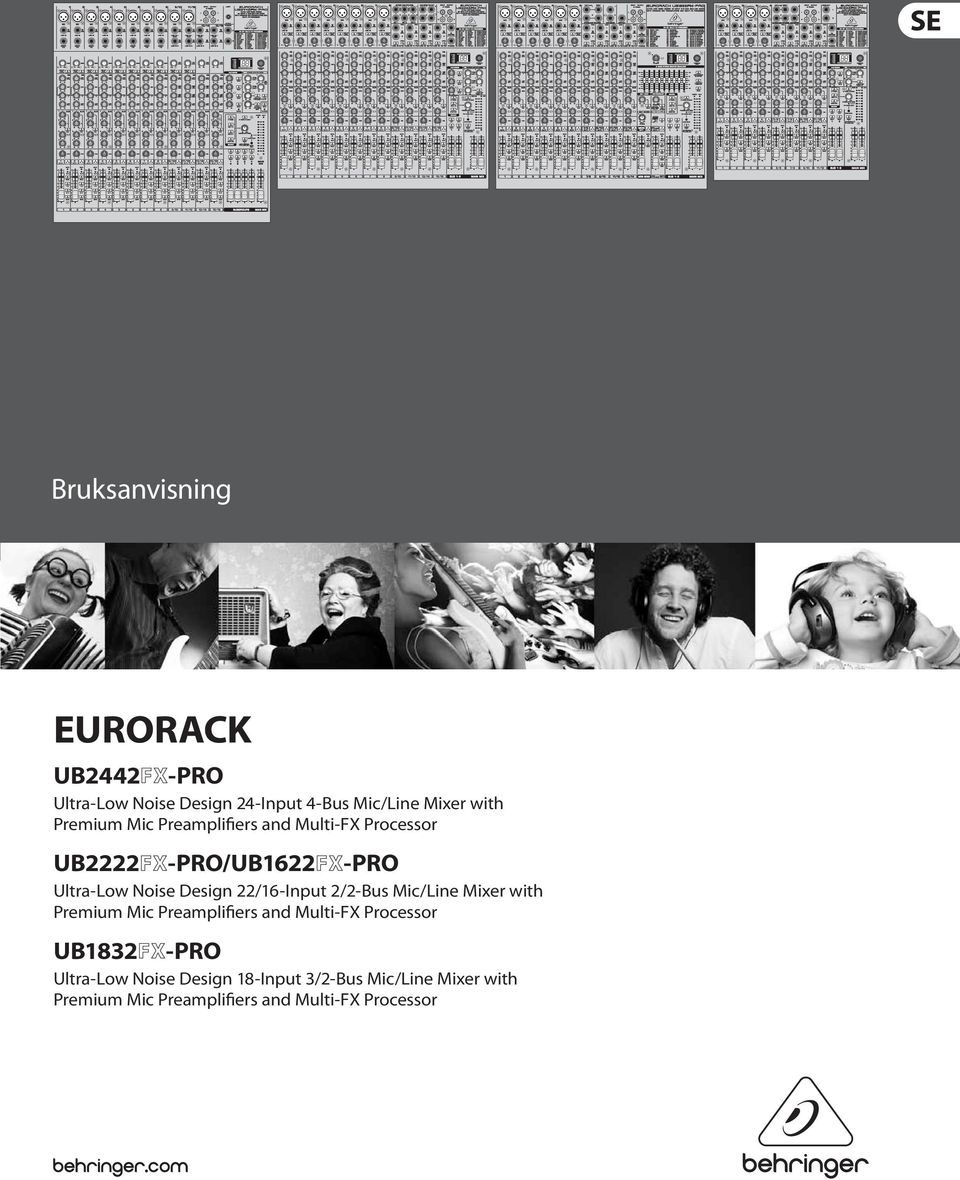

1 24 BIT DUAL ENGINE DSP 24 BIT DUAL ENGINE DSP 24 BIT DUAL ENGINE DSP 24 BIT DUAL ENGINE DSP LEVEL LEVEL 24 BIT A/D & D/A CONVERTER 24 BIT A/D & D/A CONVERTER Bruksanvisning EURORACK UB2442 -PRO Ultra-Low Noise Design 24-Input 4-Bus Mic/Line Mixer with Premium Mic Preamplifiers and Multi-FX Processor UB2222 -PRO/UB1622 -PRO Ultra-Low Noise Design 22/16-Input 2/2-Bus Mic/Line Mixer with Premium Mic Preamplifiers and Multi-FX Processor UB1832 -PRO Ultra-Low Noise Design 18-Input 3/2-Bus Mic/Line Mixer with Premium Mic Preamplifiers and Multi-FX Processor LEVEL 24 BIT A/D & D/A CONVERTER LEVEL 24 BIT A/D & D/A CONVERTER

2 2 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning Innehållsförteckning Tack själv... 2 Viktiga säkerhetsanvisningar... 3 Friskrivningsklausul... 3 Begränsad garanti Inledning Allmänna mixerbordsfunktioner Handboken Innan du börjar Kontrollelement och Anslutningar Monokanalerna Stereokanaler Anslutningsfält och main-sektion Grafisk 9-Bands Equalizer (Endast UB1832FX-PRO) Digital Effektprocessor Anslutningar på Baksidan Main mix-utgångar, inläggspunkter och control room-utgångar Subgruppsutångar Inläggspunkter (Inserts) Direktutgångar (Endast UB2442FX PRO) Spänningsförsörjning, fantommatning och säkring Installation Inbyggning i rack Specifikationer Tack själv Vi lyckönskar dig verkligen! När du nu har skaffat dig en EURORACK från BEHRINGER har du fått ett mixerbord, som är mycket kompakt och ser litet ut, men ändå uppvisar otroliga audio-egen skaper.

3 3 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning Viktiga säkerhetsanvisningar Varning Uttag markerade med symbolen leder elektrisk strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade ¼" TS-kontakter. All annan installering eller modifikation bör endast utföras av kompetent personal. Den här symbolen hänvisar till viktiga punkter om användning och underhåll i den medfölljande dokumentationen. Var vänlig och läs bruksanvisningen. Försiktighet Minska risken för elektriska stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten finns det inga delar som kan repareras av användaren. Endast kvalificerad personal får genomföra reparationer. Försiktighet För att minska risken för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den. Försiktighet Serviceinstruktionen är enbart avsedd för kvalificerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalificerad fackpersonal får genomföra reparationerna. 1. Läs dessa anvisningar. 2. Spara dessa anvisningar. 3. Beakta alla varningar. 4. Följ alla anvisningar. 5. Använd inte apparaten i närheten av vatten. 6. Rengör endast med torr trasa. 7. Blockera inte ventilationsöppningarna. Installera enligt tillverkarens anvisningar. 8. Installera aldrig intill värmekällor som värme- element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare). 9. Ändra aldrig en polariserad eller jordad kontakt. En polariserad kontakt har två blad det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, ska du kontakta en elektriker för att få uttaget bytt. 10. Förlägg elkabeln så, att det inte är möjligt att trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontakterna, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, är tillräckligt skyddade. 11. Apparaten måste alltid vara ansluten till elnätet med intakt skyddsledare. 12. Om huvudkontakten, eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid vara tillgänglig. 13. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren. 14. Använd endast med vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren, eller som sålts tillsammans med apparaten. Om du använder en vagn, var försiktig, när du förflyttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling. 15. Dra ur anslutningskontakten und åskväder eller när apparaten inte ska användas under någon längre tid. 16. Låt kvalificerad personal utföra all service. Service är nödvändig när apparaten har skadats, t.ex. när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet. 17. Kassera produkten på rätt sätt: den här symbolen indikerar att produkten inte ska kastas i hushållssoporna, enligt WEEE direktivet (2002/96/EC) och gällande, nationell lagstiftning. Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE. Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kan lämnas. FRISKRIVNINGSKLAUSUL TEKNISKA SPECIFIKATIONER OCH UTSEENDE KAN ÄNDRAS UTAN MEDDELANDE. INFORMATIONEN HÄRI ÄR KORREKT VID TIDPUNKTEN DÅ DEN UTGAVS. ALLA VARUMÄRKEN TILLHÖR RESPEKTIVE ÄGARE. MUSIC GROUP ÅTAR SIG INGET ANSVAR FÖR FÖRLUSTER SOM PERSONER KAN RÅKA UT FÖR OM DE FÖRLITAR SIG HELT ELLER DELVIS PÅ NÅGON BESKRIVNING, NÅGOT FOTOGRAFI ELLER PÅSTÅENDE SOM FINNS HÄRI. FÄRGER OCH SPECIFIKATIONER KAN VARIERA NÅGOT BEROENDE PÅ PRODUKT. MUSIC GROUP- PRODUKTER SÄLJS ENDAST AV AUKTORISERADE FÖRSÄLJARE. LEVERANTÖRER OCH FÖRSÄLJARE ÄR INTE OMBUD FÖR MUSIC GROUP OCH HAR ABSOLUT INGEN BEFOGENHET ATT BINDA MUSIC GROUP TILL NÅGOT UTTRYCKLIGT ELLER UNDERFÖRSTÅTT ÅTAGANDE ELLER REPRESENTATION. DENNA MANUAL ÄR UPPHOVSRÄTTSSKYDDAD. INGEN DEL AV DENNA MANUAL FÅR REPRODUCERAS ELLER ÖVERFÖRAS I NÅGON FORM ELLER PÅ NÅGOT SÄTT, ELEKTRONISKT ELLER MEKANISKT INKLUSIVE FOTOKOPIERING OCH INSPELNING AV NÅGOT SLAG, FÖR NÅGOT SYFTE UTAN UTTRYCKLIG SKRIFTLIG TILLÅTELSE AV MUSIC GROUP IP LTD. ALLA RÄTTIGHETER FÖRBEHÅLLES MUSIC Group IP Ltd. Trident Chambers, Wickhams Cay, P.O. Box 146, Road Town, Tortola, British Virgin Islands BEGRÄNSAD GARANTI 1 Garanti (1) Denna begränsade garanti gäller endast om du köpt produkten från en MUSIC Group-godkänd försäljare i försäljningslandet. En lista med godkända leverantörer finns på BEHRINGERs webbplats behringer. com under Where to Buy eller så kan du kontakta det MUSIC Group- kontor som är närmast dig. (2) MUSIC Group* garanterar att de mekaniska och elektroniska komponenterna i denna produkt är fria från defekter i material och utförande om den används under normala driftsförhållanden i en period på ett (1) år från det ursprungliga inköpsdatumet (se villkoren för begränsad garanti i 4 nedan) om inte en längre minimigarantiperiod föreskrivs enligt tillämpliga lokala lagar. Om produkten uppvisar några defekter inom den specificerade garantiperioden och om den defekten inte är ett undantag enligt 4, skall MUSIC Group, enligt eget gottfinnande, antingen byta ut eller reparera produkten med lämpliga nya eller reparerade produkter eller delar. Ifall att MUSIC Group bestämmer sig för at byta ut hela produkten ska denna begränsade garanti gälla för utbytesprodukten under den kvarvarande garantiperioden, dvs. ett (1) år (eller annan tillämplig garantiperiod) från och med datumet för inköpet av den ursprungliga produkten. (3) När garantianspråket har bekräftats kommer den reparerade eller utbytta produkten att returneras till användaren med förhandsbetald frakt av MUSIC Group. (4) Övriga garantianspråk än de som anges ovan är uttryckliga undantag.

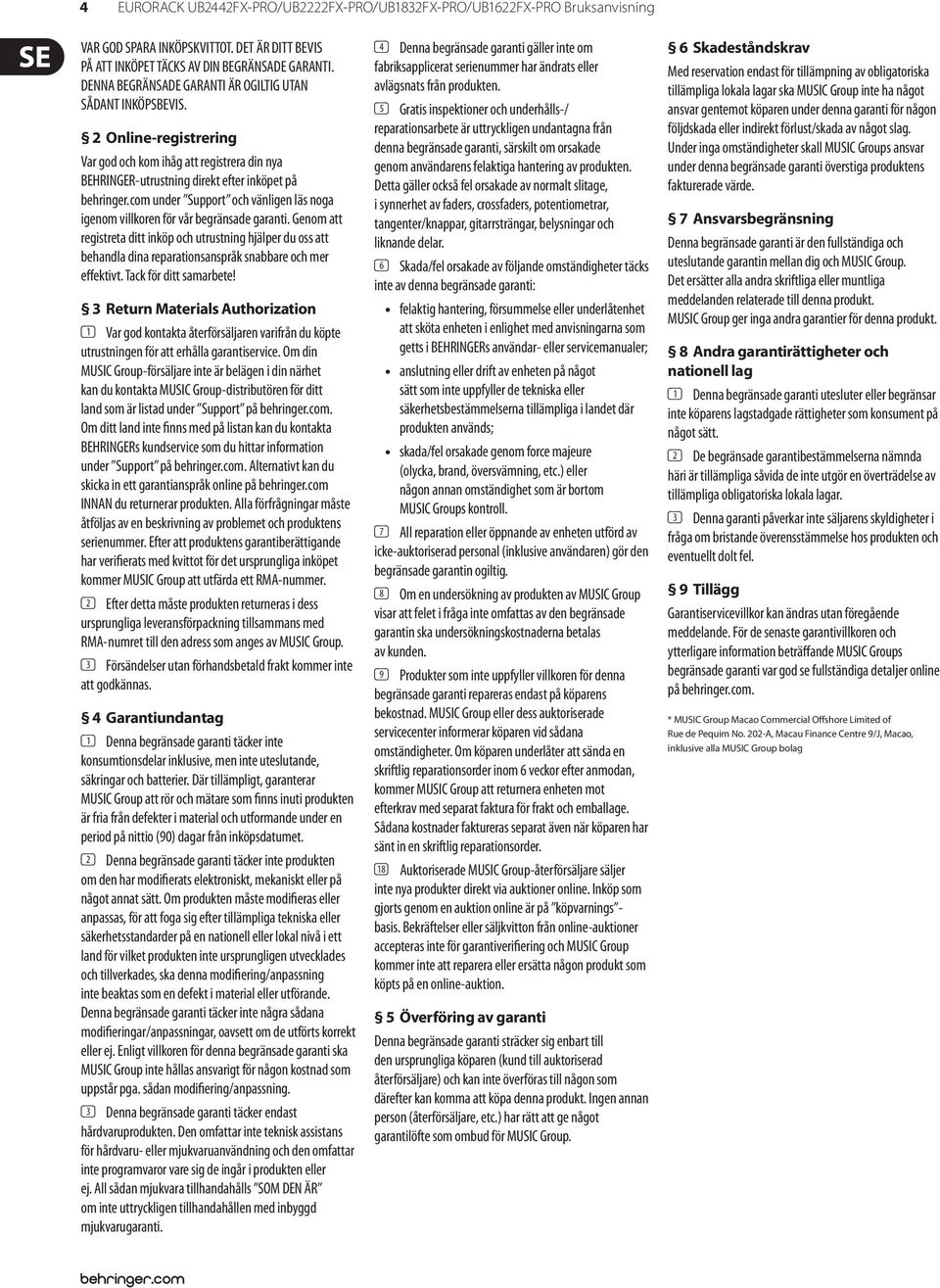

4 4 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning VAR GOD SPARA INKÖPSKVITTOT. DET ÄR DITT BEVIS PÅ ATT INKÖPET TÄCKS AV DIN BEGRÄNSADE GARANTI. DENNA BEGRÄNSADE GARANTI ÄR OGILTIG UTAN SÅDANT INKÖPSBEVIS. 2 Online-registrering Var god och kom ihåg att registrera din nya BEHRINGER- utrustning direkt efter inköpet på behringer. com under Support och vänligen läs noga igenom villkoren för vår begränsade garanti. Genom att registreta ditt inköp och utrustning hjälper du oss att behandla dina reparationsanspråk snabbare och mer effektivt. Tack för ditt samarbete! 3 Return Materials Authorization (1) Var god kontakta återförsäljaren varifrån du köpte utrustningen för att erhålla garantiservice. Om din MUSIC Group-försäljare inte är belägen i din närhet kan du kontakta MUSIC Group-distributören för ditt land som är listad under Support på behringer. com. Om ditt land inte finns med på listan kan du kontakta BEHRINGERs kundservice som du hittar information under Support på behringer. com. Alternativt kan du skicka in ett garantianspråk online på behringer. com INNAN du returnerar produkten. Alla förfrågningar måste åtföljas av en beskrivning av problemet och produktens serienummer. Efter att produktens garantiberättigande har verifierats med kvittot för det ursprungliga inköpet kommer MUSIC Group att utfärda ett RMA-nummer. (2) Efter detta måste produkten returneras i dess ursprungliga leveransförpackning tillsammans med RMA- numret till den adress som anges av MUSIC Group. (3) Försändelser utan förhandsbetald frakt kommer inte att godkännas. 4 Garantiundantag (1) Denna begränsade garanti täcker inte konsumtionsdelar inklusive, men inte uteslutande, säkringar och batterier. Där tillämpligt, garanterar MUSIC Group att rör och mätare som finns inuti produkten är fria från defekter i material och utformande under en period på nittio (90) dagar från inköpsdatumet. (2) Denna begränsade garanti täcker inte produkten om den har modifierats elektroniskt, mekaniskt eller på något annat sätt. Om produkten måste modifieras eller anpassas, för att foga sig efter tillämpliga tekniska eller säkerhetsstandarder på en nationell eller lokal nivå i ett land för vilket produkten inte ursprungligen utvecklades och tillverkades, ska denna modifiering/anpassning inte beaktas som en defekt i material eller utförande. Denna begränsade garanti täcker inte några sådana modifieringar/anpassningar, oavsett om de utförts korrekt eller ej. Enligt villkoren för denna begränsade garanti ska MUSIC Group inte hållas ansvarigt för någon kostnad som uppstår pga. sådan modifiering/anpassning. (3) Denna begränsade garanti täcker endast hårdvaruprodukten. Den omfattar inte teknisk assistans för hårdvaru- eller mjukvaruanvändning och den omfattar inte programvaror vare sig de ingår i produkten eller ej. All sådan mjukvara tillhandahålls SOM DEN ÄR om inte uttryckligen tillhandahållen med inbyggd mjukvarugaranti. (4) Denna begränsade garanti gäller inte om fabriksapplicerat serienummer har ändrats eller avlägsnats från produkten. (5) Gratis inspektioner och underhålls-/ reparationsarbete är uttryckligen undantagna från denna begränsade garanti, särskilt om orsakade genom användarens felaktiga hantering av produkten. Detta gäller också fel orsakade av normalt slitage, i synnerhet av faders, crossfaders, potentiometrar, tangenter/knappar, gitarrsträngar, belysningar och liknande delar. (6) Skada/fel orsakade av följande omständigheter täcks inte av denna begränsade garanti: felaktig hantering, försummelse eller underlåtenhet att sköta enheten i enlighet med anvisningarna som getts i BEHRINGERs användar- eller servicemanualer; anslutning eller drift av enheten på något sätt som inte uppfyller de tekniska eller säkerhetsbestämmelserna tillämpliga i landet där produkten används; skada/fel orsakade genom force majeure (olycka, brand, översvämning, etc.) eller någon annan omständighet som är bortom MUSIC Groups kontroll. (7) All reparation eller öppnande av enheten utförd av icke-auktoriserad personal (inklusive användaren) gör den begränsade garantin ogiltig. (8) Om en undersökning av produkten av MUSIC Group visar att felet i fråga inte omfattas av den begränsade garantin ska undersökningskostnaderna betalas av kunden. (9) Produkter som inte uppfyller villkoren för denna begränsade garanti repareras endast på köparens bekostnad. MUSIC Group eller dess auktoriserade servicecenter informerar köparen vid sådana omständigheter. Om köparen underlåter att sända en skriftlig reparationsorder inom 6 veckor efter anmodan, kommer MUSIC Group att returnera enheten mot efterkrav med separat faktura för frakt och emballage. Sådana kostnader faktureras separat även när köparen har sänt in en skriftlig reparationsorder. (18) Auktoriserade MUSIC Group-återförsäljare säljer inte nya produkter direkt via auktioner online. Inköp som gjorts genom en auktion online är på köpvarnings - basis. Bekräftelser eller säljkvitton från online-auktioner accepteras inte för garantiverifiering och MUSIC Group kommer inte att reparera eller ersätta någon produkt som köpts på en online-auktion. 5 Överföring av garanti Denna begränsade garanti sträcker sig enbart till den ursprungliga köparen (kund till auktoriserad återförsäljare) och kan inte överföras till någon som därefter kan komma att köpa denna produkt. Ingen annan person (återförsäljare, etc.) har rätt att ge något garantilöfte som ombud för MUSIC Group. 6 Skadeståndskrav Med reservation endast för tillämpning av obligatoriska tillämpliga lokala lagar ska MUSIC Group inte ha något ansvar gentemot köparen under denna garanti för någon följdskada eller indirekt förlust/skada av något slag. Under inga omständigheter skall MUSIC Groups ansvar under denna begränsade garanti överstiga produktens fakturerade värde. 7 Ansvarsbegränsning Denna begränsade garanti är den fullständiga och uteslutande garantin mellan dig och MUSIC Group. Det ersätter alla andra skriftliga eller muntliga meddelanden relaterade till denna produkt. MUSIC Group ger inga andra garantier för denna produkt. 8 Andra garantirättigheter och nationell lag (1) Denna begränsade garanti utesluter eller begränsar inte köparens lagstadgade rättigheter som konsument på något sätt. (2) De begränsade garantibestämmelserna nämnda häri är tillämpliga såvida de inte utgör en överträdelse av tillämpliga obligatoriska lokala lagar. (3) Denna garanti påverkar inte säljarens skyldigheter i fråga om bristande överensstämmelse hos produkten och eventuellt dolt fel. 9 Tillägg Garantiservicevillkor kan ändras utan föregående meddelande. För de senaste garantivillkoren och ytterligare information beträffande MUSIC Groups begränsade garanti var god se fullständiga detaljer online på behringer. com. * MUSIC Group Macao Commercial Offshore Limited of Rue de Pequim No. 202-A, Macau Finance Centre 9/J, Macao, inklusive alla MUSIC Group bolag

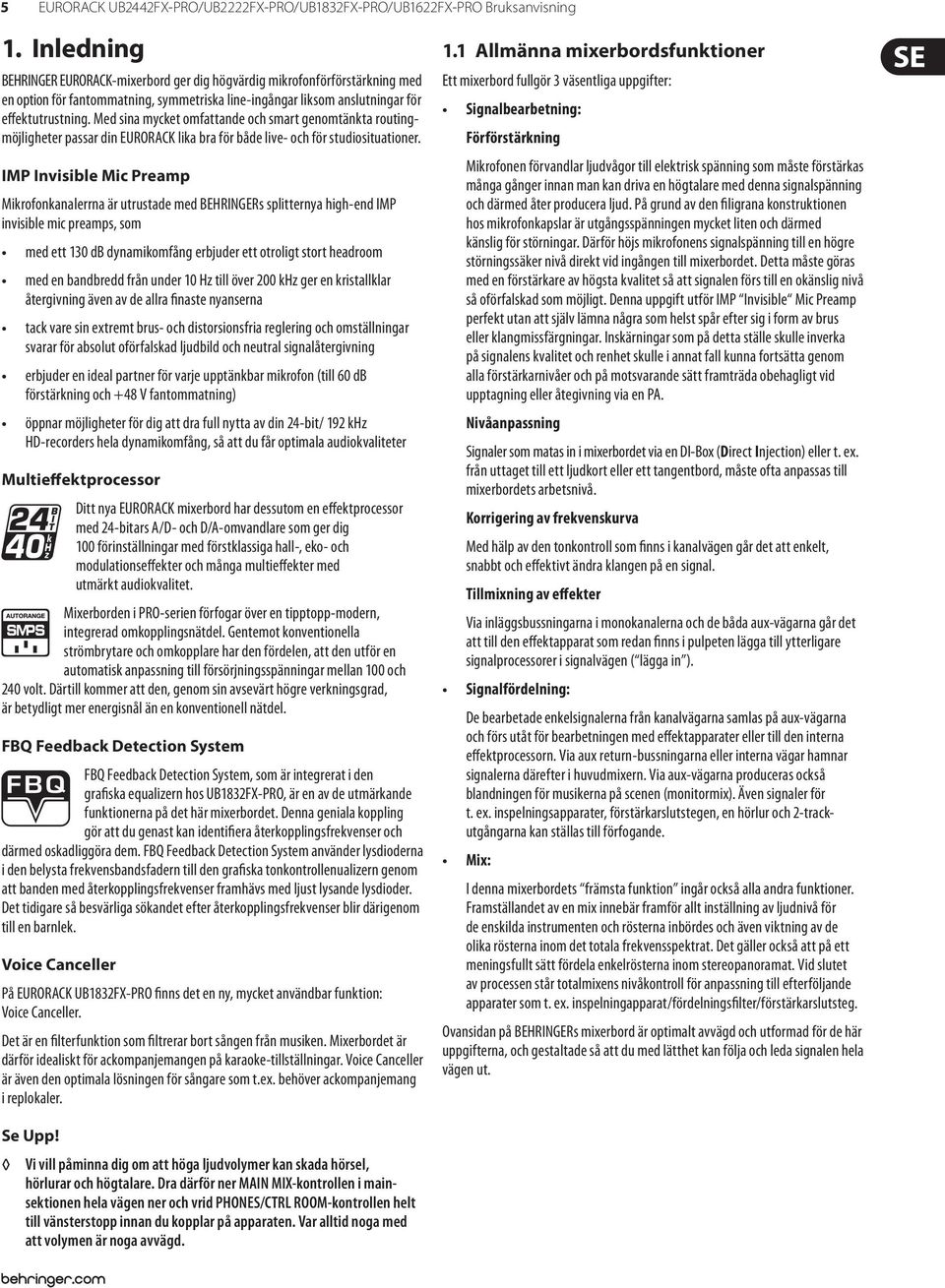

5 5 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning 1. Inledning BEHRINGER EURORACK-mixerbord ger dig högvärdig mikrofonförförstärkning med en option för fantommatning, symmetriska line-ingångar liksom anslutningar för effektutrustning. Med sina mycket omfattande och smart genomtänkta routingmöjligheter passar din EURORACK lika bra för både live- och för studiosituationer. IMP Invisible Mic Preamp Mikrofonkanalerrna är utrustade med BEHRINGERs splitternya high-end IMP invisible mic preamps, som med ett 130 db dynamikomfång erbjuder ett otroligt stort headroom med en bandbredd från under 10 Hz till över 200 khz ger en kristallklar återgivning även av de allra finaste nyanserna tack vare sin extremt brus- och distorsionsfria reglering och omställningar svarar för absolut oförfalskad ljudbild och neutral signalåtergivning erbjuder en ideal partner för varje upptänkbar mikrofon (till 60 db förstärkning och +48 V fantommatning) öppnar möjligheter för dig att dra full nytta av din 24-bit/ 192 khz HD-recorders hela dynamikomfång, så att du får optimala audiokvaliteter Multieffektprocessor Ditt nya EURORACK mixerbord har dessutom en effektprocessor med 24-bitars A/D- och D/A-omvandlare som ger dig 100 förinställningar med förstklassiga hall-, eko- och modulationseffekter och många multieffekter med utmärkt audiokvalitet. Mixerborden i PRO-serien förfogar över en tipptopp-modern, integrerad omkopplingsnätdel. Gentemot konventionella strömbrytare och omkopplare har den fördelen, att den utför en automatisk anpassning till försörjningsspänningar mellan 100 och 240 volt. Därtill kommer att den, genom sin avsevärt högre verkningsgrad, är betydligt mer energisnål än en konventionell nätdel. FBQ Feedback Detection System FBQ Feedback Detection System, som är integrerat i den grafiska equalizern hos UB1832FX-PRO, är en av de utmärkande funktionerna på det här mixerbordet. Denna geniala koppling gör att du genast kan identifiera återkopplingsfrekvenser och därmed oskadliggöra dem. FBQ Feedback Detection System använder lysdioderna i den belysta frekvensbandsfadern till den grafiska tonkontrollenualizern genom att banden med återkopplings frekvenser framhävs med ljust lysande lysdioder. Det tidigare så besvärliga sökandet efter återkopplingsfrekvenser blir därigenom till en barnlek. Voice Canceller På EURORACK UB1832FX-PRO finns det en ny, mycket användbar funktion: Voice Canceller. Det är en filterfunktion som filtrerar bort sången från musiken. Mixerbordet är därför idealiskt för ackompanjemangen på karaoke-tillställningar. Voice Canceller är även den optimala lösningen för sångare som t.ex. behöver ackompanjemang i replokaler. 1.1 Allmänna mixerbordsfunktioner Ett mixerbord fullgör 3 väsentliga uppgifter: Signalbearbetning: Förförstärkning Mikrofonen förvandlar ljudvågor till elektrisk spänning som måste förstärkas många gånger innan man kan driva en högtalare med denna signalspänning och därmed åter producera ljud. På grund av den filigrana konstruktionen hos mikrofonkapslar är utgångsspänningen mycket liten och därmed känslig för störningar. Därför höjs mikrofonens signalspänning till en högre störningssäker nivå direkt vid ingången till mixerbordet. Detta måste göras med en för stärkare av högsta kvalitet så att signalen förs till en okänslig nivå så oförfalskad som möjligt. Denna uppgift utför IMP Invisible Mic Preamp perfekt utan att själv lämna några som helst spår efter sig i form av brus eller klangmissfärgningar. Inskärningar som på detta ställe skulle inverka på signalens kvalitet och renhet skulle i annat fall kunna fortsätta genom alla förstärkarnivåer och på motsvarande sätt framträda obehagligt vid upptagning eller åtegivning via en PA. Nivåanpassning Signaler som matas in i mixerbordet via en DI-Box (Direct Injection) eller t. ex. från uttaget till ett ljudkort eller ett tangentbord, måste ofta anpassas till mixerbordets arbetsnivå. Korrigering av frekvenskurva Med hälp av den tonkontroll som finns i kanalvägen går det att enkelt, snabbt och effektivt ändra klangen på en signal. Tillmixning av effekter Via inläggsbussningarna i monokanalerna och de båda aux-vägarna går det att till den effektapparat som redan finns i pulpeten lägga till ytterligare signalprocessorer i signalvägen ( lägga in ). Signalfördelning: De bearbetade enkelsignalerna från kanalvägarna samlas på aux-vägarna och förs utåt för bearbetningen med effektapparater eller till den interna effektprocessorn. Via aux return-bussningarna eller interna vägar hamnar signalerna därefter i huvudmixern. Via aux-vägarna produceras också blandningen för musikerna på scenen (monitormix). Även signaler för t. ex. inspelningsapparater, förstärkarslutstegen, en hörlur och 2-trackutgångarna kan ställas till förfogande. Mix: I denna mixerbordets främsta funktion ingår också alla andra funktioner. Framställandet av en mix innebär framför allt inställning av ljudnivå för de enskilda instrumenten och rösterna inbördes och även viktning av de olika rösterna inom det totala frekvensspektrat. Det gäller också att på ett meningsfullt sätt fördela enkelrösterna inom stereopanoramat. Vid slutet av processen står totalmixens nivåkontroll för anpassning till efterföljande apparater som t. ex. inspelningapparat/fördelningsfilter/förstärkarslutsteg. Ovansidan på BEHRINGERs mixerbord är optimalt avvägd och utformad för de här uppgifterna, och gestaltade så att du med lätthet kan följa och leda signalen hela vägen ut. Se Upp! Vi vill påminna dig om att höga ljudvolymer kan skada hörsel, hörlurar och högtalare. Dra därför ner MAIN MIX-kontrollen i mainsektionen hela vägen ner och vrid PHONES/CTRL ROOM-kontrollen helt till vänsterstopp innan du kopplar på apparaten. Var alltid noga med att volymen är noga avvägd.

6 6 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning 1.2 Handboken Denna handbok är upplagd så att du får en överblick över kontrollelementen, samtidigt som du i detalj få veta hur de används. För att du snabbt skall bli införstådd med sammanhangen, har vi fört samman kontrollelementen i grupper enligt deras funktioner. Om du skulle behöva ännu mer detaljerade förklaringar om vissa ämnen, ber vi dig besöka vår webbsida på På informationsbladen om våra produkter och även i en ordlista på ULTRANET hittar du närmare förklaringar av många fackuttryck inom området ljudteknik. Det medföljande kopplingsschemat ger en översikt över förbindelserna mellan in- och utgångar liksom över de omkopplare och kontroller som finns inordnade däremellan. Gör först ett försök med att dra signalflödet hela vägen från mikrofoningången till Aux Send 1-uttaget. Låt dig inte avskräckas av den stora mängden möjligheter, för det är mycket lättare än du tror! Om du samtidigt iakttar översikten över kontrollelementen, så kommer du snabbt att lära känna ditt mixerbord och också att snabbt kunna dra nytta av alla dess möjligheter. 2. Kontrollelement och Anslutningar Detta kapitel beskriver ditt mixerbords olika kontrollelement. Alla kontroller och anslutningar förklaras ingående. 2.1 Monokanalerna Mikrofon- och line-ingångar 1.3 Innan du börjar Leveransen Ditt mixerbord blev förpackat med stor omsorg hos tillverkaren, för att det skulle få en trygg och säker transport. Om kartongen ändå skulle uppvisa skador, ber vi dig att omgående kontrollera om också apparaten uppvisar några yttre skador. Vid eventuella skador skall du INTE skicka tillbaka apparaten till oss. I stället skall du absolut underrätta handlaren och transportfirman. Annars riskerar du att alla ersättningskrav kan komma att förfalla och bli ogiltiga Att sätta igång Sörj för en tillräcklig luftväxling och sätt aldrig upp ditt mixerbord i närheten av värmeelement eller effektförstärkare etc. så, att du undviker överhettning. Nätanslutningen sker med den medföljande nätlkabeln med standardanslutning. Denna motsvarar gällande säkerhetsföreskrifter. När man byter en säkring skall man ovillkorligen använda en av samma typ. Kom ihåg att utrustningen absolut skall vara jordad. Med tanke på din egen säkerhet får du inte avlägsna jordningen för apparatur eller nätkabel, eller göra den overksam. Var mycket noga med, under installation och användning av apparaten, att det bara är sakkunniga personer som sysslar med detta och att handhavande personer är väl jordade. Annars kan elektrostatiska urladdningar komma att påverka apparatens prestationsförmåga negativt Online-registrering Glöm inte registrera er nya BEHRINGER-produkt så fort som möjligt när ni köpt den på och läs noggrant igenom garantivillkoren. Skulle det bli något fel på er BEHRINGER-produkt ska vi naturligtvis se till att det repareras så snart som möjligt. I ett sådant fall ber vid er gå direkt till den affär där ni köpt BEHRINGER-produkten. Finns det ingen BEHRINGER-återförsäljare i närheten där ni bor kan ni vända er till något av våra filialkontor. I produktens originalförpackning ligger en lista med kontaktadresser till alla våra filialkontor (Global Contact Information/European Contact Information). Finns det ingen kontaktadress för Sverige ber vi er kontakta närmaste generalagent. I supportdelen på vår hemsida hittar ni sådana kontaktadresser. I ett garantifall kan vi hjälpa er snabbare om ni har registrerat din produkt med köpdatum hos oss. Tack så mycket för er medverkan! UB2222FX PRO UB2442FX PRO Bild. 2.1: Anslutningar och kontroller för mic-/line-ingångarna MIC Varje monoingångskanal erbjuder en balanserad mikrofoningång över XLRkontakten, med en knapptryckning får man också en +48 V fantommatning för kondensatormikrofoner. Ställ ljudet på ditt återgivningssystem på mute, innan du aktiverar fantommatningen. Annars kommer bruset från inkopplingen att höras på dina lyssningshögtalare. Följ anvisningarna i Kapitel Spänningstillförsel, fantommatning och säkring. LINE IN Varje monokanal förfogar också över en symmetrisk line-ingång, som är utformad som en 6,3 mm-jackkontakt. Dessa ingångar kan också beläggas med osymmetriskt kopplade kontakter (monojackpluggar). Kom absolut ihåg att du bara får använda antingen mikrofon- eller lineingången för en kanal, men aldrig båda på samma gång! INSERT Insertpunkter används för bearbetning av dynamikprocessor- eller equalizersignaler. Dessa inläggspunkter ligger före fader, eq och aux send. Noggranna instruktioner om de här anslutningarna återfinner man i Kap Till skillnad från har modellerna UB1622FX PRO, UB1832FX PRO och UB2222FX PRO sina inserts på apparatens baksida.

7 7 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning GAIN Med GAIN-poti ställer du in ingångsförstärkningen. När helst du ansluter en signalkälla till en av ingångarna eller skiljer dem från dessa ska denna regulator ha vridits till vänster anslag. Skalan uppvisar två olika värdemängder: Den första värdemängden +10 till +60 db erhålls från MIC-ingången och anger förstärkningen för de där inmatade signalerna. Den andra värdemängden +10 till -40 db erhålls från line-ingången och anger ingångens mottaglighet. För apparater med vanlig line-utgångsnivå (-10 dbv eller +4 dbu) ser inställningen ut som följer: Anslut apparaten till åtdragen GAIN-regulator och ställ därefter in den på den utgångsnivå som apparatens tillverkare har angivit. Om den externa apparaten har en visare av utgångsnivå ska denna visa 0 db vid signaltopparna. För +4 dbu skruvar du alltså upp en aning, för -10 dbv något mer. Finjusteringen sker, när en musiksignal matas in, med hjälp av utstyrningsindikatorn. Tryck på SOLO-knappen och ställ MODE-omkopplaren på PFL (LEVEL SET) för att leda kanalsignalen till utstyrningsindikatorn. Styr ut signalen till 0 db med GAIN-regulatorn. På så sätt har man gott om utrymme kvar för utstyrning (headroom) av mycket dynamiska signaler. CLIP-indikatorn bör lysa endast sällan, eller inte alls. Under inställningen bör equalizern vara inställd på neutralt läge. LOW CUT Dessutom förfogar mixerbordets monokanaler över ett brant LOW CUT-filter (18 db/okt, -3 db vid 75 Hz), med vilket du kan eliminera oönskade lågfrekventa signalkomponenter Equalizer Alla monoingångskanaler förfogar över en 3-bands tonkontroll med ett semiparametriskt mittband. Banden medger vart och ett en max. höjning/sänkning med15 db. I mittläget är equalizern neutral Monitor- och effektvägar (Aux send-vägar) UB1622FX PRO UB2442FX PRO Bild. 2.3: Aux send-kontroller MON och FX i kanalerna Monitor- och effektvägar (Aux send-vägar) gör det möjligt att separera bort signaler från en eller flera kanaler och samla dem på en skena (buss). Denna signal kan fångas upp vid ett aux send-uttag (för monitorfunktioner: MON OUT) och spelas vidare till t.ex. en aktiv monitorbox eller en extern effektutrustning. Då fungerar exempelvis aux-returns som returväg. Alla monitor- och effektvägar är i mono, de tas upp efter equalizern och ger en förstärkning på upp till +15 db. Pre-Fader / Post-Fader För de flesta användningar, där effektsignaler skall spelas ut, skall aux send -vägarna kopplas post-fader, så att effektvolymen i en kanal rättar sig efter kanal-faderns position. Annars skulle den aktuella kanalens effektsignal också höras när fadern dras åt helt. För monitor användning kopplas också aux-send-vägarna vanligen pre-fader, d.v.s. de är oberoende av kanal-faderns läge. Båda aux send-vägarna är i mono, och fångas upp efter equalizern och ger en förstärkning till +15 db. PRE PRE-omkopplaren lägger hämtningspunkten för de markerade aux send-vägarna före fader (omkopplaren intryckt). All Models Bild. 2.2: Ingångskanalernas tonkontroll Det höga (HIGH) och det låga bandet (LOW) är shelving-filter, som höjer resp. sänker alla frekvenser ovanför eller nedanför sin gränsfrekvens. Gränsfrekvenserna för det höga och det låga bandet ligger vid 12 khz och 80 Hz. Mellanbandet är utformat som ett peak-filter, vars mittfrekvens ligger vid 2,5 khz. För mittområdet har ditt mixerbord en semi-parametrisk tonkontroll med en filtergodhet på en oktav, genomstämbart från 100 Hz till 8 khz. Du ställer in höjning/sänkning med MID-kontrollen, och frekvensen med FREQ-kontrollen. FX Aux send-vägen som betecknas med FX är direktvägen till den inbyggda effektprocessorn och är därför kopplad post-fader och post-mute. Ytterligare upplysningar om effektprocessorn hittar du i Kapitel 4 Digital Effektprocessor. Om du styr den interna effektprocessorn över FX send-vägen, får STEREO AUX RETURN 3-uttagen (gäller UB2442FX PRO och UB2222FX PRO) inte vara belagda. I så fall fångas effektsignalen upp över FX OUT-uttaget. UB1622FX-PRO och UB1832FX-PRO: för dessa mixerbord gäller detta STEREO AUX RETURN 2-uttagen. De här två mixerborden har ingen egen effektutgång.

8 8 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning Routing-omställare, PAN, SOLO och kanal-fader 2.2 Stereokanaler Kanalingångar UB2442FX PRO Bild. 2.4: Kontrollelementen för panoramaoch routing samt kanal-fader PAN Med PAN-kontrollen bestäms kanalsignalens position inom stereofältet. När du arbetar med sub-grupper, kan du exempelvis endast hänvisa signalen till subgrupp 3 (vrid kontrollen max. till höger). Detta ger tillräcklig flexibilitet i inspelningssituationer. MUTE Med MUTE-omkopplaren skiljs signalvägen ut före kanal-fadern och därigenom ställs kanalen för main mix i mute. Samtidigt avaktiveras de aux-vägar som är kopplade post-fader för den aktuella kanalen, medan monitorvägarna (pre-fader) förblir aktiva. MUTE-LED MUTE-LED signalerar att kanalen är ställd i mute. CLIP-LED CLIP-LED lyser, när kanalen får alltför hög utstyrning. I sådana fall minskar man förförstärkningen på GAIN-kontrollen, och man bör vid behov kontrollera inställningen för kanal-eq:n. SOLO SOLO-omkopplaren används, för att leda kanalen till solo-bussen (Solo In Place) eller till PFL-bussen (Pre Fader Listen). På så sätt kan du lyssna in på en kanalsignal, utan att main out-utsignalen påverkas. Lyssningssignalen kommer därvid att fångas upp, antingen före (PFL, mono), eller efter (Solo, Stereo) panoramakontrollen och kanal-fadern (jfr. Kap Nivåangivelse och monitorering ). SUB (1-2 och 3-4) SUB-omkopplaren leder signalen till aktuella subgrupper. UB2442FX PRO förfogar över 4 subgrupper (1-2 och 3-4). MAIN MAIN-omkopplaren leder signalen till main mix. Kanal-fadern bestämmer kanalsignalens nivå vid main mix (eller vid submix). UB2222FX-PRO Bild. 2.5: De olika stereokanalingångarna Varje stereokanal har två symmetriska line-nivåingångar på jackkontakter för vänster och höger kanal. Kanalerna 9/10 och 11/12 hos har dessutom ett XLR-uttag för mikrofon (inklusive fantommatning!). När man enbart använder den ingång som är märkt med L, arbetar kanalen i mono. Stereokanalerna är avsedda för typiska line-nivålsignaler. Alltefter modell har de en nivåomställning mellan +4 dbu och -10 dbv eller t.o.m. en line GAIN-potentiometer. Båda uttagen kan beläggas med obalanserat kopplade jackkontakter. LOW CUT och MIC GAIN Dessa båda kontrollelement avser enbart XLR-anslutningarna hos UB2442FX PRO och svarar för utfiltrering av frekvenser under 75 Hz (LOW CUT) samt för nivåanpåassning för mikrofoner (MIC GAIN). LINE GAIN Använd den här potentiometern till nivåanpassning av line-signaler i kanalerna hos UB2442FX PRO. LEVEL Stereokanalerna hos mixerborden UB1622FX PRO, UB1832FX PRO och UB2222FX PRO har en LEVEL-omställare för nivåanpassning, med vilken du kan koppla om mellan +4 dbu och -10 dbv. Vid 10 dbv (nivå för homerecording) reagerar ingången känsligare än vid +4 dbu (studionivå) Equalizer stereokanaler Stereokanalernas equalizer är självklart i stereo. Gräns frekvenserna för de höga, hög-mitt-, låg-mitt- och låga banden ligger vid 12 khz, 3 khz, 500 Hz och 80 Hz. HIGH- och LOW-reglage har samma karakteristik som EQ för monokanalerna. De båda mellersta banden är samtidigt peak-filter. En stereo-equalizer är att föredra framför två mono-equalizer, särskilt när man behöver korrigera frekvensgången för en stereo signal. Med mono-equalizer kan det uppstå inställningsskillnader mellan den vänstra och den högra kanalen.

9 9 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning Aux send-vägar stereokanaler I princip fungerar stereokanalernas aux-vägar på precis samma sätt som hos monokanalerna. Eftersom aux-vägarna alltid är i mono, kommer signalen i en stereokanal först att mixas till mono, innan den når fram till aux-samlingsskenan Routing-omställare, solo och kanal-fader Bild. 2.6: Balance-kontroll och mute-omkopplare BAL All Models BAL(ANCE)-kontrollen motsvarar i sin funktion monokanalernas PAN-kontroll. Balance-kontrollen bestämmer proportionerna mellan vänster och höger insignal, innan de leds till vänster och höger main mix-buss (respektive den jämna eller ojämna subgruppen). Stereokanalernas övriga kontrollelement fungerar på samma sätt som de i monokanalerna (MUTE-omkopplare, MUTE- och CLIP-LEDs, SOLO-omkopplaren, SUB- och MAIN-omkopplaren liksom kanal-fadern). 2.3 Anslutningsfält och main-sektion Om det var till nytta för förståelsen av kanalparen att följa signalflödet uppifrån och neråt, så skall vi nu se på mixerbordet från vänster till höger. Signalerna hämtas upp på samma sätt på en plats i kanalparet och förs samlat till main-sektionen MON-kontroll, aux sends 1, 2 och 3 (FX) En kanalsignal förs till aux send-buss 1, när man vrider upp AUX 1-kontrollen i det aktuella kanalparet. Modellen UB1832FX-PRO är försedd med en extra monitorväg, och därför betecknas den första aux-kontrollen i kanalparen med MON. Den har också en egen master-fader (MON SEND) för den aux-vägen. AUX SEND 1, 2 och 4 AUX SEND 1-kontrollen reglerar den sammantagna signalens nivå. Signalen kan man avleda ur de enskilda kanalerna med hjälp av AUX 1-potentiometern. På motsvarande sätt fungerar AUX SEND 2-kontrollen som master-kontroll för aux 2-samlingsskenan, AUX SEND 4-kontrollen för AUX 4-samlingsskenan. AUX SEND 3 (FX) FX-potentiometern bestämmer nivån för effekt bearbetningen, alltså anpassningen till en extern effektapparat (eller till den interna!). UB1622FX-PRO och UB1832FX-PRO: den här funktionen övertas här av AUX SEND 2-kontrollen (FX). SOLO Över SOLO-omkopplaren kan du lyssna in på audiosignaler som sänts till aux-vägarna över PHONES/CTRL ROOM-utgångarna och kontrollera nivåindikationerna. Om du vill enbart vill lyssna på den sammantagna signalen för den aktuella AUX-samlingsskenan, får ingen annan SOLO-omkopplare stå intryckt och MODE-omkopplaren skall stå i läget SOLO (inte intryckt) Aux send-uttag UB2442FX PRO Bild. 2.8: Aux-send-uttagen AUX SEND-uttagen UB1832FX PRO Till AUX SEND-uttaget ansluter du bäst ingången till ett monitorslutsteg eller ett aktivt monitor-högtalarsystem. Aux-vägen bör i detta fall kopplas pre-fader. Hos modellen UB2222FX-PRO är Aux Send 1 fast inlagd pre-fader och därför betecknad med MON. Modellen UB1832FX-PRO har en monitorutgång (MON OUT-uttag), se också Kap När aux sends fångas upp post-fader i kanalerna, är de vägarna (som redan sagt) lämpliga för anslutning av extern effektutrustning. AUX SEND (FX) AUX SEND (FX)-uttaget leder den signal, som du har kopplats ut från de enskilda kanalerna med FX-kontrollen. Anslut hit ingången till den effektapparat, varifrån du vill bearbeta den sammantagna signalen från FX-samlingsskenan. Om man åstadkommer en effektmix, kan den bearbetade signalen återföras från effektapparatens utgång till STEREO AUX RETURN. Bild 2.7: AUX SEND-kontrollena för main-sektionen

10 10 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning Stereo aux return UB1832FX PRO Bild 2.9: Aux return-kontakter UB2442FX PRO Hos modellerna UB2222FX PRO, UB1832FX PRO och UB1622FX PRO ligger STEREO AUX RETURN-kontakterna på apparatens frontsida. STEREO AUX RETURN STEREO AUX RETURN 1-kontakterna fungerar som regel som returväg för den effektmix som du har åstadkommit med hjälp av post-fader-auxvägen. Anslut alltså den externa effektapparatens utgång hit. Om endast den vänstra kontakten beläggs, ställs aux-return automatiskt i mono. De här kontakterna kan också användas som extra line-ingångar. Alla stereo aux returns är symetriskt balanserade, men kan givetvis beläggas med osymmetriska pluggar/stickkontakter. Om man använder en aux-väg för monitorering, så är de obelagda stereo aux returns tillgängliga för andra signaler (line-nivå, t.ex. keyboard-utgång). En signal som skickats in i stereo aux return-kontakterna kan skickas ut över ett aux send-uttag. Ytterligare om detta kan du läsa under STEREO AUX RETURN 1/2 (TO AUX SEND) i Kapitel STEREO AUX RETURN FX STEREO AUX RETURN FX-kontakterna utgör returvägen för den effektmix, som du har skapat med hjälp av FX-kontrollen. När de här kontakterna beläggs som extra-ingångar, måste effektsignalen spelas tillbaka in i mixern över en annan kanal. På det sättet får man möjlighet att påverka effektsignalens frekvensgång med kanal-eq:n. I den användningen måste den aktuella kanalens FX-kontroll stå omvriden max. till vänster, eftersom man annars får en återkoppling! När du använder den interna effektprocessorn till en effektmix, får inte STEREO AUX RETURN FX-kontakterna beläggas. I sådana fall fångas signalen, som skall behandlas, upp över FX OUT (gäller endast UB2222FX-PRO och UB2442FX PRO) Monitorsektionen hos UB1832FX-PRO UB1832FX-PRO skiljer sig från de andra mixrarna bl.a. genom sin separata monitorutgång. UB1832FX-PRO Bild 2.10: Monitorutgången hos UB1832FX-PRO Det här mixerbordets första, med MON betecknade, aux-väg förgrenar de signaler som behövs för monitormixen från kanalerna och leder dem till MON SEND-fadern. UB1832FX-PRO Bild 2.11: Monitor-fadern hos UB1832FX-PRO MUTE För att ställa monitorvägen i mute, trycker man på MUTE. SOLO SOLO-omkopplaren lägger monitorvägen för kontroll på solo-samlingsskenan (post-fader och post-mute) eller på PFL-samlingsskenan (pre-fader och premute). Hur MODE-omkopplaren i mainsektionen står avgör vilken samlingsskena som tar emot Stereo aux return-kontroller STEREO AUX RETURN 1 STEREO AUX RETURN 1-kontrollen är en stereopotentiometer. Den avgör nivån på den signal som leds till main mix. Effektsignalen mixas till in i den torra signalen från kanalerna, när man använder den här ingången som effektreturväg. Effektapparaten bör i sådana fall vara inställd på 100% effektandel. Bild 2.12: Stereo Aux return- och Stereo Aux return (to Aux Send)-kontrollerna STEREO AUX RETURN 1/2 (TO AUX SEND) De båda högra STEREO AUX RETURN-kontrollerna har en speciell funktion: med deras hjälp kan man förse en monitormix med effekt. Man kopplar (som exempel) samman med kablar mellan mixerbordet UB1622FX-PRO och en effektapparat:

11 11 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning Monitormix med effekt En förutsättning för den här användningen är följande anslutning av din effektapparat: AUX SEND 2-uttagen styr till L/mono- ingången i din effektapparat, medan STEREO AUX RETURN 1-kontakterna är kopplade med dess utgångar. Monitorsystemets förstärkare ansluts till AUX SEND 1-uttaget och AUX SEND 1-master-kontrollen bestämmer volymen för monitormixen. Med hjälp av STEREO AUX RETURN (TO AUX SEND)-kontrollen reglerar du nu nivån för den effektsignal från effektapparaten, som leds till monitormixen. Med hörlurs-distributionsförstärkaren BEHRINGER POWERPLAY PRO HA4700/ HA8000 kan du enkelt skapa fyra (HA8000: åtta) stereohörlursmixningar för din studio. Följande tabell visar, vilka kontakter och uttag på ditt mixerbord som du kan använda för det här ändamålet. Extern effektapparat får signal från... UB1622FX-PRO AUX SEND-väg 2 UB1832FX-PRO AUX SEND-väg 1 UB2222FX-PRO AUX SEND-väg 2 AUX SEND-väg 2 : Optional AUX SEND-väg 1 Extern effektapparat återför signal till... STEREO AUX RETURN 1-kontakterna STEREO AUX RETURN 2-kontakterna STEREO AUX RETURN 1- kontakterna 1 eller 2 STEREO AUX RETURN 1-kontakterna STEREO AUX RETURN 2- kontakterna Tab. 2.1: Anslutningar och kontroller för monitormix med effekt STEREO AUX RETURN FX Till monitormixen kommer effektsignalen över... STEREO AUX RETURN 1 (TO AUX SEND 1)- kontrollen MONITOR-omkoppling hos FX/AUX 2 RET του ρυθμιστή STEREO AUX RETURN 1 (TO AUX SEND 1) STEREO AUX RETURN 1 (TO AUX SEND 1)- kontrollen STEREO AUX RETURN 2 (TO AUX SEND 2)- kontrollen Hos mixerborden UB1622FX-PRO och UB1832FX-PRO är detta STEREO AUX RETURN 2, hos modellerna UB2222FX PRO och UB2442FX PRO är det STEREO AUX RETURN 3. Över STEREO AUX RETURN FX-kontrollen bestämmer du nivån för de signaler, som leds vidare till main mix från AUX RETURN FX-kontakterna. Om ingen extern signalkälla finns ansluten, är det den interna effektmodulens utsignal som ligger här. MAIN MIX / TO SUBS Den här omkopplaren tar signalen som matats in över STEREO AUX RETURN FX-kontakterna och lägger den på main mix (icke intryckt kontroll) eller på submixen (intryckt). Hos kan man välja mellan de subgrupper, dit man vill tilldela signalerna (omkopplare 1-2 / 3-4, höger bredvid MAIN MIX / TO SUBS). SOLO RETURNS Dessutom har du också möjligheten med den här modellen, att koppla aux returns gemensamt till solo-samlingsskenan och PFL-samlingsskenan. LED lyser, när Solo har kopplats på. STEREO AUX RETURN 4 (endast ) Den här kontrollen har samma uppgift som de andra stereo aux returnskontrollerna. Dessutom får du en extra lyssningsmöjlighet via den här aux return-vägen med hjälp av omkopplaren PHONES/CTRL ROOM ONLY. PHONES/CTRL ROOM ONLY Med den här omkopplaren lägger signalen på AUX RETURN 4-uttagen till kontrollrumsutgångarna och hörlursutgången Tillägg för UB1832FX-PRO AUX RETURN FX-kontrollen är utformad som en stereo- fader hos UB1832FX-PRO och förfogar över avsevärda tilldelningsmöjligheter: MUTE ställer effektreturen i mute (givetvis inte för PFL!), SOLO lägger den på Solo- och PFL-samlingsskenan, SUB på subgrupperna och MAIN på main mix. UB1832FX-PRO Bild 2.13: FX/AUX 2-return-kontrollen hos UB1832FX-PRO MON MON-omkopplaren lägger AUX RETURN 2-uttagens signal på monitorvägen parallellt med monitorsignalen från kanalerna. När du vill lägga en effektsignal på monitormixen, kan du alltså koppla aux-väg 1 pre-fader, styra till effektappareten den vägen och lägga till effektsignalen över AUX RETURN 2 till monitorsignalen.

12 12 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning XPQ surround-funktion (Endast UB1832FX-PRO) Bild 2.14: Surround-funktionens kontrollelement UB1832FX-PRO XPQ Surround funktion sätts på och stängs av med omkopplaren XPQ TO MAIN. Här rör det sig om en inbyggd effekt som ger en breddning av stereobasen. Detta ger en mycket mer levande och transparent ljudbild. Med SURROUND -kontrollen bestämmer du effekt intensiteten. VOICE CANCELLER Bakom denna gömmer sig en filterkoppling med vilken sångdelarna av en inspelning går att tona bort nästan helt och hållet. Filtret är utlagt på sådant sätt att sångfrekvenserna registreras utan att i väsentlig grad inkräkta på resten av musiksignalen. Vidare griper filtret uteslutande i mitten av stereopanoramat alltså där sången i allmänhet är placerad. Anslut signalkällan som ska behandlas med Voice Canceller till 2-TRACK INPUT-uttagen. Den här filterfunktionen står inte till förfogande för de andra ingångarna. Möjliga användningar av Voice Canceller är uppenbara: På enklaste sätt kan därmed kompmusik för karaoketillställningar färdigställas. Naturligtvis kan du göra det som övning en gång först utan publik i inspelningsrummet eller hemma. För sångare med eget band ger Voice Canceller möjlighet att i lugn och ro där hemma öva på svåra passager med full playback från band eller CD utan att behöva utsätta de ackomanjerande musikernas tålamod för prövningar Track Input, 2-Track Output Bild. 2.15: 2-track-anslutning och lampanslutning 2-TRACK INPUT UB2442FX PRO 2-TRACK INPUT-kontakterna (cinch) passar för anslutning av en 2-track-recorder (t.ex. en. DAT-recorder). Dessutom får man därigenom en stereo-line-ingång, dit man kan ansluta utsignalen från ett andra EURORACK eller från en BEHRINGER ULTRALINK PRO MX882. Om man förbinder 2-TRACK INPUT med en hififörstärkare med väljare, kan du på enklast möjliga sätt lyssna på ytterligare källor (t. ex. kassettbandspelare, MD-spelare, ljudkort osv.). Med sångfilterfunktionen (Voice Canceller) kan du bearbeta allt som du spelar in via dessa bussningar i pulpeten. 2-TRACK OUTPUT Dessa anslutningar är dra parallellt t med MAIN OUT och ger tillgång till den sammantagna stereosignalen i osymmetrisk form. Anslut ingångarna till insinspelningsutrustning här. Den definitiva nivån ställs in över den MAIN MIX-fadern. Om du ansluter en kompressor eller en noise gate efter 2-TRACKutgången, går det inte längre att få till någon mjuk borttoning med faderna Lampanslutning (Endast UB2442FX PRO) Till det här BNC-uttaget kan du ansluta en lampa med lång och böjlig hals (12 volt dc, max. 0,5 A) Nivåangivelser och monitorering Bild 2.16: Control Room- och Phones-sektionerna hos UB2442FX PRO 2-TRACK Omkopplaren 2-TRACK leder signalen från 2-TRACK INPUT till nivåangivelse, CONTROL ROOM OUT-utgångarna och PHONES-uttaget enklare kan man inte åstadkomma en bakom-bandet-kontroll över lyssningshögtalarna eller hörlurarna. SUB 1-2 eller SUB SUB 1-2-omkopplaren lägger signalen från subgrupperna 1 och 2 på detta spår. SUB 3-4 Det samma uträttar SUB 3-4-omkopplaren för subgrupperna 3 och 4 (endast ). MAIN MIX MAIN MIX-omkopplaren leder main mix-signalen till utgångarna CONTROL ROOM OUT och PHONES liksom till nivåangivelsen. PHONES/CTRL ROOM Över den här kontrollen ställer man in control room-utgångsnivån. 2-TRACK TO MAIN Med intryckt 2-TRACK TO MAIN kopplas tvåspårsingången till main mix. 2-TRACK INPUT tjänar alltså som extra-ingång för bandinspelningar, MIDI-instrument eller andra signalkällor, som inte behöver bearbetas vidare. 2-TRACK TO MAIN-omkopplaren avbryter samtidigt förbindelsen main mix 2-TRACK OUTPUT. POWER Den blåa POWER-LED indikerar, att apparaten är påkopplad.

13 13 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning +48 V Den röda +48 V-LED lyser, när fantommatningen är påkopplad. Denna behövs för att driva kondensatormikrofoner. Med fantommatningen igång får inga mikrofoner anslutas till mixerbordet (eller någon stagebox/wallbox). Dessutom bör monitor/ PA-högtalarna ställas i mute, innan man startar fantommatningen. Vänta ytterligare ca. en minut, innan du ställer in förstärk ningen, så att systemet hinner stabilisera sig. NIVÅANGIVELSER De extra-exakta nivåangivelserna ger dig kontinuerligt en precis överblick över styrkan i den signal som visas. UTSTYRNING: Vid inspelning med digitalrecorder bör peak-metern hos recordern inte nå upp över 0 db. Tvärtom mot hur det är med analoga inspelningar, så ger redan en mycket svag överstyrning upphov till obehagliga digitala distorsioner. Vid analoga inspelningar bör inspelningsapparatens VU-meter slå ut till +3 db för lågfrekventa signaler (t.ex. bass drum). VU-metern har en tendens att visa signalnivån som lägre än den egentligen är vid frekvenser över 1 khz, vilket beror på dess inneboende tröghet. För instrument som en hi-hat skall man helst bra styra ut till -10 db. Snare drums bör ha en utstyrning till ca. 0 db. EURORACK:s peak-meters visar nivån praktiskt taget oberoende av frekvens. En inspelningsnivå på 0 db är tillrådlig för alla typer av signaler. MODE MODE-omkopplaren bestämmer, om SOLO-omkopplaren för kanalerna arbetar som PFL- (Pre Fader Listen) eller som solo-funktion (Solo In Place). PFL (LEVEL SET) För att aktivera PFL-funktionen trycker du på MODE-knappen. PFL-funktionen bör främst användas för gain-förinställningar (GAIN). Då fångas signalen upp före fadern och läggs på mono-pfl-bussen. I läget PFL är bara den vänstra sidan av peak-metern i gång. Använd en utstyrning på 0 db enligt VU-metern för de individuella kanalerna. SOLO (NORMAL) När MODE-omkopplaren inte är intryckt, är stereo-solo-bussen aktiv. Solo är förkortningen för Solo In Place. Det är det normala förfarandet för att lyssna in på en signal eller en grupp signaler. Så fort som solo-omkopplaren trycks in, ställs alla kanaler i monitorvägen, som inte valts, om till mute. Stereo-panoramat bibehålls samtidigt. Solo-bussen matas med utsignaler från kanalpanoramakontrollen, aux send-vägarna, och från stereo-line-ingångarna. Hos UB2442FX PRO kan alla, hos UB1832FX PRO bara AUX RETURN 2 läggas på solo-bussen. Solo-bussen kopplas i princip post-fader. PAN-kontrollen i kanalparet erbjuder en Constant-Power- Charakteristik. D.v.s. att signalen visar ständigt samma nivå oberoende av positioneringen i stereo panoramat. När PAN-kontrollen flyttas helt till vänster eller höger, stiger alltid nivån med 4 db. På så sätt säkrar man sig att audiosignalen vid en positionering i mitten inte är högre. Därför kommer audiosignaler, som kommer från kanaler där PAN-kontrollen inte vridits fullt ut till vänster eller höger, att visas som svagare vid aktiverad solo-funktion (Solo in Place) än med PFL-funktionen. Solo-signalen avlyssnas i regel över control room-utgångarna och hörlursuttaget och läggs på utstyrngsvisningen. Om en solo-omkopplare är intryckt kommer signalerna från tape input, subgrupperna och main mix för dessa utgångar att blockeras liksom indikeringen. MAIN SOLO MAIN SOLO-LED lyser genast när en av omkopplarna för kanal eller aux sendsolo är aktiverad. Då skall MODE-omkopplaren stå på Solo. PFL PFL-LED visar, att peak-metern har kopplats till PFL-mode. PHONES-uttag Till den här 6,3 mm. stereo-telejackkontakten kan du ansluta dina hörlurar (UB2442FX PRO: 2 phones-uttag). Signalen som leds till PHONES-anslutningen, hämtas upp från control room-utgången. Bild 2.17: PHONES-uttag All Model Subgrupper och main mix-fader Med de extra-exakta kvalitetesfaderna reglerar du sub gruppernas och main mix utgångsnivåer. LEFT/RIGHT-omkopplare Kontrollerna som finns ovanför subgrupps-faderna hänvisar subgrupps-signalen enligt val till vänster eller höger sida av main-bussen. Likaledes kan den tilldelas till en sida eller till ingen. I sistnämnda fall ligger submixen bara på sina respektive subgruppsutgångar. Bild 2.18: Subgrupps- och main mix-faders

14 14 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning 3. Grafisk 9-Bands Equalizer (Endast UB1832FX-PRO) 24 BIT DUAL ENGINE DSP Bild 3.1: UB1832FX PRO:s grafiska stereo-equalizer UB1832FX-PRO Med hjälp av den grafiska stereo-equalizern kan du anpassa ljudbilden till de rumsliga förhållandena. EQUALIZER Med den här omkopplaren tar du den grafiska equalizern i bruk. MAIN MIX/MONITOR Stereo-equalizern bearbetar main mix, när omkopplaren står i sitt övre läge. För monitormixen har equalizern då ingen inverkan. Equalizer bearbetar monitormixen (mono), när omkopplaren är intryckt. Samtidigt förblir main mix opåverkad. FBQ FEEDBACK DETECTION Brytaren aktiverar FBQ Feedback Detection System. Den använder lysdioderna i den belysta frekvensbands-fadern genom att banden med återkopplingsfrekvenserna framhävs med ljust lysande lysdioder. Sänk eventuellt frekvensbandet i fråga något för att undvika återkopplingar (feedback). Den grafiska stereotonkontrollen måste kopplas in för att du ska kunna använda funktionerna. Logiskt sett måste för detta minst en, men helst flera mikrofonkanaler vara öppna eftersom det annars inte kan uppstå någon feedback! Återkopplingar uppstår särskilt ofta i området för scenmonitorer eftersom dessa ju redan strålar i mikrofonområdet. Använd alltså FBQ Feedback Detection även för monitormixen genom att du kopplar in tonkontrollen i monitorvägen (se MAIN MIX/MONITOR). 4. Digital Effektprocessor 24-BITARS MULTI-FX PROCESSOR Här hittar du en översikt av alla förinställningar till multieffektprocessorn. Den här inbyggda effektmodulen tillhandahåller högkvalitativa standardeffekter som t.ex. hall, chorus, flanger, eko och diverse kombinationseffekter. Med Aux Send FX i kanalerna och Aux Send FX-masterkontroll bestämmer du själv ingåangssignalerna till effektprocessorn. LEVEL 24 BIT A/D & D/A CONVERTER Bild 4.1: Den digitala effektmodulen All Models Den inbyggda digitala stereoeffektprocessorn har den fördelen att den inte måste förses med kabelanslutningar. Därigenom är risken för brum och ojämna ljudnivåer eliminerad redan från start och hanteringen förenklas avsevärt. Dessa presets står för klassiska tillmixnings effekter. När du vrider upp kontrollen för STEREO AUX RETURN FX, uppstår en mixning av kanalsignalen ( torr ) och effektsignalen. Balansen mellan de båda signalerna styr du med kanal-fadern och STEREO AUX RETURN FX-kontrollen. FX OUT Mixerborden UB2222FX PRO och UB 2442FX PRO har en separat utgång för effektapparaten, som är kopplad osymmetriskt i stereo (spets = signal vänster, ring = signal höger, stift = gods/avskärmning). På så sätt kan du spela in ett sångspår med hall parallellt med torra sångspår, för att kunna bestämma hur mycket hall du vill ha senare i mixningen. Hos UB2442FX PRO finns effektutgången på baksidan, och hos UB2222FX PRO vid aux sends på mixer bordets front. FX FOOTSW Vid fotkontrolluttaget ansluter du en vanlig fotkontroll, som du använder till att koppla effektapparaten till och från. Om man kopplar effektprocessorn till mute med fotkontrollen, kommer det att visas genom en lysande punkt nertill på displayen. En illustration av korrekt ledningsdragning för din fotkontroll hittar du i Kap LEVEL LED-nivåangivelsen på effektmodulen bör alltid visa en tillräckligt hög nivå. Var noga med att clip-led bara lyser vid toppar. Om de skulle lysa hela tiden, innebär det överstyrning av effekt processorn med obehagliga distorsioner som följd. PROGRAM Genom att vrida på PROGRAM-kontrollen väljer du bland effekt-preseten. Displayen visar blinkande numret för det för tillfället valda presetet. För att bekräfta valt preset trycker du på knappen och blinkandet upphör. Det valda presetet kan också bekräftas med fotkontrollen.

15 15 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning 5. Anslutningar på Baksidan 5.1 Main mix-utgångar, inläggspunkter och control room-utgångar 5.3 Inläggspunkter (Inserts) Bild. 5.3: Insert-punkter UB1622FX-PRO Bild. 5.1: Main mix-utgångar, main mix-inläggspunkter och control room-utgångar MAIN OUTPUTS MAIN-utgångarna leder MAIN MIX-signalen och är utformade som balanserade XLR-uttag med en nominell nivå på +4 dbu. Parallellt ligger 6,3- uttagen, som likaledes ställer den sammantagna signalen i balanserad form till förfogande (betr. UB1622FX PRO gäller, att utgångarna är osymmetriskt kopplade och finns på fronten). CONTROL ROOM OUTPUTS (CTRL OUT) Control room-utgången förbinds normalt med monitorsystemet i kontrollrummet och färdigställer den sammantagna stereo signalen eller ev. solosignaler. MAINS(ERTS) (endast ) Detta är insertpunkterna för den sammantagna signalen. De finns efter totalförstärkaren, men före main-fader(s). Lägg in en dynamikprocessor och/eller en grafisk equalizer här. Glöm då inte anvisningarna om insertpunkter i Kap Subgruppsutångar Hos UB2442FX PRO ligger kanalinsertpunkterna på kontrollfältet mellan line-ingången och GAIN-poten. Inläggspunkter eller inserts visar sig vara nyttiga, när man vill bearbeta signalen i en kanal med dynamikprocessor eller equalizer. I motsats till halloch effektapparatur (som normalt läggs till den torra signalen) behandlar dynamikprocessoren hela signalen. I ett sådant fall är en aux send-väg inte rätt lösning. I stället avbryter man signalvägen och lägger in en dynamikprocessor och/eller en equalizer. Signalen återförs därefter in i mixern vid samma punkt. Signalen kommer bara att avbrytas när en kontakt etc. sätts i det tillhörande uttaget (stereo-telejackkontakt, spets = signalutgång, ring = ingång). Alla monoingångskanaler är försedda med inserts. Dessa inläggspunkter ligger före fadern, eq:n och aux send. Inserts kan också utnyttjas som pre-eqdirektutgångar, utan att signalflödet avbryts. Till det behöver man en kabel med en mono-jackkontakt på sidan för bandmaskin eller effektapparatur och med en stereo-telejackkontakt med brygga på mixersidan (spets och ring förbundna). 5.4 Direktutgångar (Endast UB2442FX PRO) Bild. 5.4: Direktutgångarna DIRECT OUTPUTS :s direktutgångar (1 per monoingångskanal) passar utomordentligt för inspelning, när man vill spela in flera spår samtidigt. De osymmetriskt kopplade kontakterna leds in post-eq, post-mute och post-fader. Bild. 5.2: Subgruppsutgångarna 5.5 Spänningsförsörjning, fantommatning och säkring SUB OUTPUTS Subgruppsutgångarna är osymmetriska och leder kanalernas sammantagna signal, som du har lagt på de olika kanalerna med SUB-omkopplaren (UB2442FX PRO: 1-2 resp. 3-4-omkopplare) bredvid kanal-faders på den aktuella subgruppen. På så sätt kan du leda en subgrupp vidare t.ex. till en andra mixer, eller använda den här utgången som recording-utgång parallellt med Main Outputs. På så sätt är du i läget att kunna spela in flera spår samtidigt. Använd då Y-kablar och belägg ingångarna på din 8-trackrecorder så, att du har 2 x 4 spår tillgängliga (t.ex. kanal 1 på spår 1 och spår 2 etc.). I den första omgången spelar du då in spåren 1, 3, 5 och 7, och i den andra spåren 2, 4, 6 och 8. EURORACK UB2442FX PRO har redan parallellkopplade utgångar för subgrupperna (1-5, 2-6 etc.). Bild. 5.5: Spänningsförsöjning och säkring All models SÄKRINGSHÅLLARE / IEC-NORMALKONTAKT Nätanslutningen sker med en standard IEC-kontakt. Denna uppfyller alla säkerhetskrav. En tillhörande nätkabel följer med i leveransen. Vid byte av säkring skall en säkring av samma typ användas.

16 16 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning STRÖMBRYTARE (POWER) Med strömbrytaren POWER sätter du igång mixerbordet. POWER-omkopplaren bör stå i läge Av, när du nätansluter apparaten. För att koppla bort apparaten från elnätet ska du dra ur kontakten. Se till att nätkontakten är lätt åtkomlig när du ska koppla in igen. Om apparaten monteras i ett rack, ska man se till att den lätt kan kopplas från elnätet med en stickkontakt eller med en allpolig brytare på baksidan. Kom ihåg: POWER-knappen skiljer inte apparaten fullständigt från elnätet när den slås ifrån. Därför ska du dra ur stickkontakten ur uttaget när du inte ska använda apparaten under någon längre tid. PHANTOM-omkopplaren Med PHANTOM aktiverar du den fantommatning till XLR-kontakterna för monokanalerna, som krävs för drivningen av kondensatormikrofoner. Den röda +48 V-LED lyser när fantommatningen är påkopplad. Det går normalt att använda dynamiska mikrofoner när de är symmetriskt balanserade. Om du skulle vara osäker, bör du vända dig till mikrofontillverkaren! Anslut alla nödvändiga mikrofoner, innan du kopplar in fantommatningen. Anslut inte några mikrofoner till mixerbordet eller avskilj några från pulpeten så länge som fantommatningen är inkopplad. Dessutom skall monitor/pa-högtalarna ställas på mute, innan fantommatningen tas i bruk. Vänta ungefär en minut innan du ställer in ingångsförstärkningen, så att systemet får tid att stabilisera sig. Se upp! Beakta också anvisningarna i Kapitel Audioförbindelser. SERIENUMMER Serienumret är viktigt för din garanti. Se vidare upplysningarna i Kap Installation 6.1 Inbyggning i rack I ditt mixerbords förpackning finns två 19" vinkeljärn för montering, som är avsedda för montering på mixerbordets sidor. För att fästa monteringsjärnen på mixerbordet, lossar du först skruvarna på vänster och höger sida av mixerbordet. Sedan monterar du de båda vinkeljärnen med samma skruvar. Kom i håg att varje vinkeljärn bara passar in på ena sidan. När de har monterats kan mixerbordet monteras in i ett vanligt 19"-rack. Se alltid till att det finns tillräcklig luftväxling så att du undviker överhettning av apparaten. Du får bara använda samma skruvar som redan satt i på mixerbordets sidor för att montera 19"-rack-vinkeljärnet. ¼" TS footswitch connector strain relief clamp sleeve tip sleeve pole 1/ground tip pole 2 The footswitch connects both poles momentarily Bild 6.1: Kontakt fotkontroll Audioförbindelser Till 2-TRACK-in- och utgångar använder man vanliga cinch-kablar. Naturligtvis kan också obalanserad utrustning anslutas till de balanserad in-/utgångarna. Använd antingen monojackkontakt eller förbind ringen i stereojackkontakten med stiftet (eller. Pin 1 med Pin 3 hos XLR-kontakter). Balanced use with XLR connectors input 1 = ground/shield 2 = hot (+ve) 3 = cold (-ve) output For unbalanced use, pin 1 and pin 3 have to be bridged Bild 6.2: XLR-förbindelser 6.2 Kabelförbindelser För de olika användningarna behöver du en stor mängd av skilda sorters kablar. Följande illustrationer visar hur de a kablarna skall vara beskaffade. Var alltid ytterst noga med att använda kablar av hög kvalitet.

17 17 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning Se upp! Använd aldrig obalanserade XLR-förbindelser (PIN 1 och 3 förbundna med varandra) vid MIC-ingångarna när du vill använda fantommatning. Unbalanced ¼" TS connector strain relief clamp sleeve tip Insert send return ¼" TRS connector strain relief clamp sleeve ring tip sleeve ground/shield sleeve (ground/shield) ring return (in) tip send (out) Connect the insert send with the input and the insert return with the output of the effects device. tip (signal) Bild 6.5: Insert-Send-Return-stereojackkontakt Bild 6.3: 6,3 mm monojackkontakt Balanced ¼" TRS connector strain relief clamp sleeve ring tip ¼" TRS headphones connector strain relief clamp sleeve ring tip sleeve ground/shield sleeve ground/shield ring cold (-ve) tip hot (+ve) For connection of balanced and unbalanced plugs, ring and sleeve have to be bridged at the stereo plug. Bild 6.6: Hörlurs-stereojackkontakt ring right signal tip left signal Bild 6.4: 6,3 mm stereojackkontakt

18 18 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning 7. Specifikationer Mikrofoningångar (IMP Invisible Mic Preamp) Typ Mic E.I.N. (20 Hz Ω 50 Ω 150 Ω källimpedans Frekvensgång Förstärkningsområde Max. ingångsnivå Impedans Signal-/brusförhållande Distorsioner (THD+N) Line-Ingång Typ Impedans Förstärkningsområde Max. ingångsnivå XLR, elektr. balanserade, diskret ingångsomställning -134 db / 135,7 db A-vägd -131 db / 133,3 db A-vägd -129 db / 130,5 db A-vägd <10 Hz khz (-1 db), <10 Hz khz (-3 db) +10 bis +60 db db Gain ca. 2,6 kω balanserad 110 db / 112 db A-vägd (0 dbu +22 db Gain) 0,005% / 0,004% A-vägd 6,3 mm stereo-jackkontakt, elektroniskt balanserad ca. 20 kω balanserad 10 kω obalanserad -10 bis +40 db 30 dbu Borttoningsdämpning 1 (Överskrivningsdämpning) Main-fader stängd Kanal ställd på mute Kanal-fader stängd Frekvensgång Mikrofoningång till Main Out 90 db 89 db 89 db <10 Hz - 90 khz +0 db / -1 db <10 Hz khz +0 db / -3 db Stereoingångar Typ Impedans Max. ingångsnivå 6,3 mm stereo-jackkontakt, elektroniskt balanserad ca. 20 kω +22 dbu EQ Stereokanäle Low Low Mid High Mid High Aux Sends Typ Impedans Max. utgångsnivå Stereo Aux Returns Typ Impedans Max. ingångsnivå Main-Utgångar Typ endast UB1622FX-PRO: Impedans Max. utgångsnivå Control Room-Utgångar Typ Impedans Max. utgångsnivå Hörlursutgångar Typ Max. utgångsnivå DSP Omvandlare Hastighet 80 Hz / ±15 db 500 Hz / ±15 db 3 khz / ±15 db 12 khz / ±15 db 6,3 mm monojackkontakt, obalans. ca. 120 Ω +22 dbu 6,3 mm stereo-jackkontakt, elektroniskt balanserad ca. 20 kω balans. / 10 kω ej balans. +22 dbu XLR, elektroniskt balanserad och 6,3 mm Stereojackkontakt balans. Jackkontakt ej balans. ca. 240 Ω balans. / 120 Ω ej balans. +28 dbu +22 dbu (UB1622FX-PRO) 6,3 mm mono-jackkontakt, ej balans. ca. 120 Ω +22 dbu 6,3 mm stereo-jackkontakt, ej balanserad +19 dbu / 150 Ω (+25 dbm) 24-Bit 24-Bit Sigma-Delta, 64/128-faldig oversampling 40 khz EQ Monokanaler Low Mid Sweep High 80 Hz / ±15 db 100 Hz - 8 khz / ±15 db 12 khz / ±15 db

19 19 EURORACK /UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bruksanvisning Main Mix-Systemdata 2 Brus Main -, - Main -0 db, - Main 0 db, 0 db -101 db -100 db () -93 db -96 db (UB1622FX-PRO) -87 db () -81 db -83 db (UB1622FX-PRO) -80 db () Strömförsörjning Nätspänning Effektförbrukning Säkring Nätanslutning 100 till 240 V~, 50/60 Hz 47 W () 46 W (UB2222FX-PRO) 43 W (UB1832FX-PRO) 37 W (UB1622FX-PRO) V ~: T 1,6 A H 250 V Standardkontakt Mått Mått (H x B x T) ca. 5,3 x 17,3 x 16,5" ca. 135 x 440 x 420 mm UB2222FX-PRO / UB1832FX-PRO Mått (H x B x T) ca. 3,5 x 16,9 x 14" ca. 90 x 430 x 355 mm UB1622FX-PRO Mått (H x B x T) ca. 3,8 x 11,9 x 13,8" ca. 97 x 301 x 351 mm Vikt (Netto) UB2222FX-PRO UB1832FX-PRO UB1622FX-PRO ca. 6,6 kg ca. 5,5 kg ca.5,3 kg ca. 4,3 kg Mätförhållanden: 1: 1 khz rel. till 0 dbu; 20 Hz - 20 khz; line-ingang; main-utgång; Unity. 2: 20 Hz - 20 khz; uppmätt i main-utgång. Kanaler 1-4 Unity; tonkontroll neutral; alla kanaler på Main Mix; Kanaler 1/3 helt till vänster, kanaler 2/4 helt till höger. Referens = +6 dbu. BEHRINGER anstränger sig oavlåtligt att säkerställa högsta möjliga kvalitativa standard. Nödvändiga förändringar företas utan föregående besked. Därför kan det hända att specifikationer uppgifter och apparatens utseende i verkligheten kan komma att avvika från uppgifter och bilder i handboken.
