1 I Luft/vatten-värmepump i split-utförande EHP 8-16 AWS B/E-S ODU 7,5-12 HMAWS B/E -S Installationsanvisning

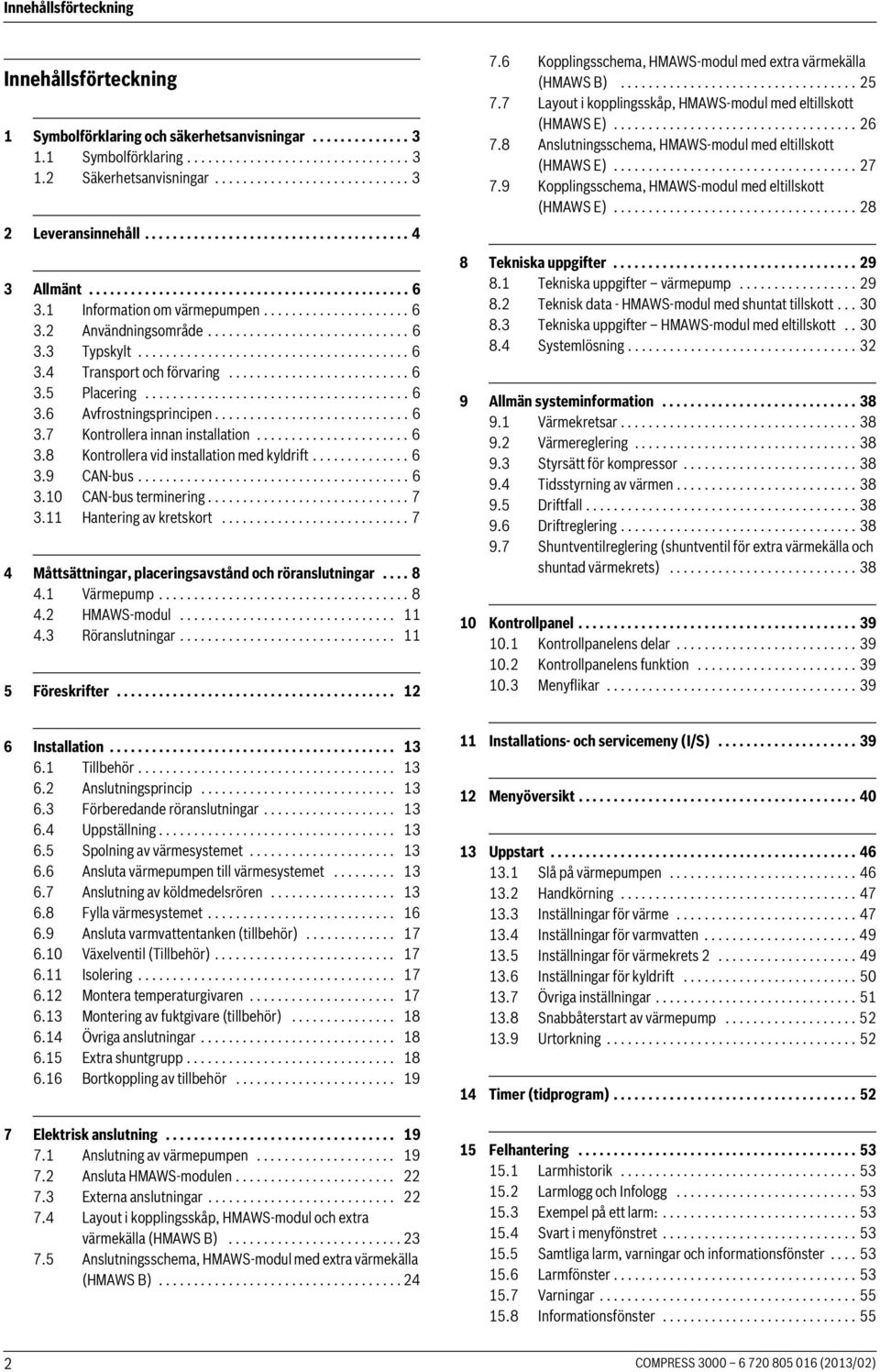

2 Innehållsförteckning Innehållsförteckning 1 Symbolförklaring och säkerhetsanvisningar Symbolförklaring Säkerhetsanvisningar Leveransinnehåll Allmänt Information om värmepumpen Användningsområde Typskylt Transport och förvaring Placering Avfrostningsprincipen ontrollera innan installation ontrollera vid installation med kyldrift CAN-bus CAN-bus terminering Hantering av kretskort Måttsättningar, placeringsavstånd och röranslutningar Värmepump HMAWS-modul Röranslutningar Föreskrifter opplingsschema, HMAWS-modul med extra värmekälla (HMAWS B) Layout i kopplingsskåp, HMAWS-modul med eltillskott (HMAWS E) Anslutningsschema, HMAWS-modul med eltillskott (HMAWS E) opplingsschema, HMAWS-modul med eltillskott (HMAWS E) Tekniska uppgifter Tekniska uppgifter värmepump Teknisk data - HMAWS-modul med shuntat tillskott Tekniska uppgifter HMAWS-modul med eltillskott Systemlösning Allmän systeminformation Värmekretsar Värmereglering Styrsätt för kompressor Tidsstyrning av värmen Driftfall Driftreglering Shuntventilreglering (shuntventil för extra värmekälla och shuntad värmekrets) ontrollpanel ontrollpanelens delar ontrollpanelens funktion Menyflikar Installation Tillbehör Anslutningsprincip Förberedande röranslutningar Uppställning Spolning av värmesystemet Ansluta värmepumpen till värmesystemet Anslutning av köldmedelsrören Fylla värmesystemet Ansluta varmvattentanken (tillbehör) Växelventil (Tillbehör) Isolering Montera temperaturgivaren Montering av fuktgivare (tillbehör) Övriga anslutningar Extra shuntgrupp Bortkoppling av tillbehör Elektrisk anslutning Anslutning av värmepumpen Ansluta HMAWS-modulen Externa anslutningar Layout i kopplingsskåp, HMAWS-modul och extra värmekälla (HMAWS B) Anslutningsschema, HMAWS-modul med extra värmekälla (HMAWS B) Installations- och servicemeny () Menyöversikt Uppstart Slå på värmepumpen Handkörning Inställningar för värme Inställningar för varmvatten Inställningar för värmekrets Inställningar för kyldrift Övriga inställningar Snabbåterstart av värmepump Urtorkning Timer (tidprogram) Felhantering Larmhistorik Larmlogg och Infologg Exempel på ett larm: Svart i menyfönstret Samtliga larm, varningar och informationsfönster Larmfönster Varningar Informationsfönster

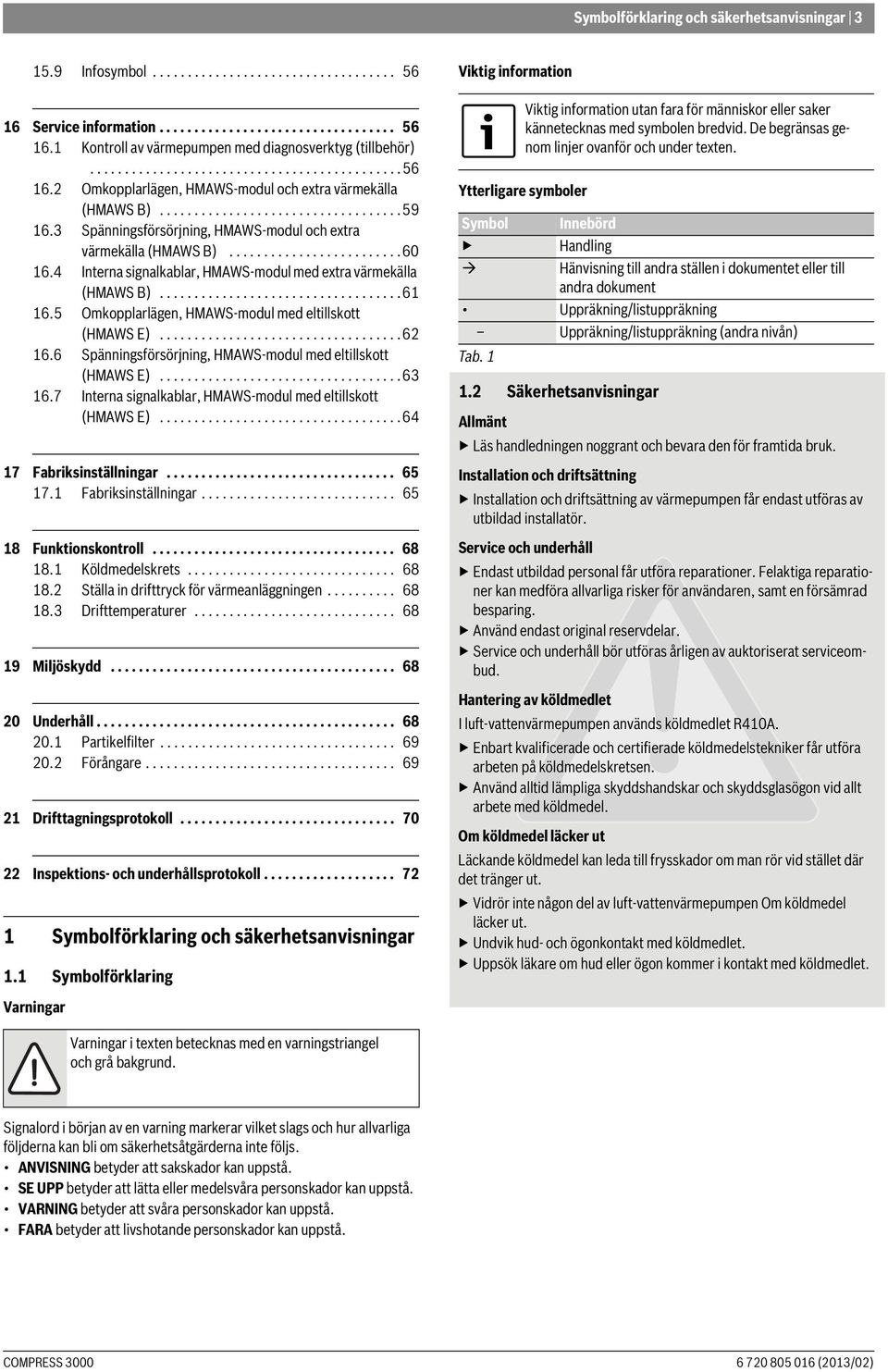

3 Symbolförklaring och säkerhetsanvisningar Infosymbol Service information ontroll av värmepumpen med diagnosverktyg (tillbehör) Omkopplarlägen, HMAWS-modul och extra värmekälla (HMAWS B) Spänningsförsörjning, HMAWS-modul och extra värmekälla (HMAWS B) Interna signalkablar, HMAWS-modul med extra värmekälla (HMAWS B) Omkopplarlägen, HMAWS-modul med eltillskott (HMAWS E) Spänningsförsörjning, HMAWS-modul med eltillskott (HMAWS E) Interna signalkablar, HMAWS-modul med eltillskott (HMAWS E) Fabriksinställningar Fabriksinställningar Funktionskontroll öldmedelskrets Ställa in drifttryck för värmeanläggningen Drifttemperaturer Miljöskydd Underhåll Partikelfilter Förångare Drifttagningsprotokoll Inspektions- och underhållsprotokoll Symbolförklaring och säkerhetsanvisningar 1.1 Symbolförklaring Viktig information Ytterligare symboler Symbol Viktig information utan fara för människor eller saker kännetecknas med symbolen bredvid. De begränsas genom linjer ovanför och under texten. Innebörd Handling Hänvisning till andra ställen i dokumentet eller till andra dokument Uppräkning/listuppräkning Uppräkning/listuppräkning (andra nivån) Tab Säkerhetsanvisningar Allmänt Läs handledningen noggrant och bevara den för framtida bruk. Installation och driftsättning Installation och driftsättning av värmepumpen får endast utföras av utbildad installatör. Service och underhåll Endast utbildad personal får utföra reparationer. Felaktiga reparationer kan medföra allvarliga risker för användaren, samt en försämrad besparing. Använd endast original reservdelar. Service och underhåll bör utföras årligen av auktoriserat serviceombud. Hantering av köldmedlet I luft-vattenvärmepumpen används köldmedlet R410A. Enbart kvalificerade och certifierade köldmedelstekniker får utföra arbeten på köldmedelskretsen. Använd alltid lämpliga skyddshandskar och skyddsglasögon vid allt arbete med köldmedel. Om köldmedel läcker ut Läckande köldmedel kan leda till frysskador om man rör vid stället där det tränger ut. Vidrör inte någon del av luft-vattenvärmepumpen Om köldmedel läcker ut. Undvik hud- och ögonkontakt med köldmedlet. Uppsök läkare om hud eller ögon kommer i kontakt med köldmedlet. Varningar Varningar i texten betecknas med en varningstriangel och grå bakgrund. Signalord i början av en varning markerar vilket slags och hur allvarliga följderna kan bli om säkerhetsåtgärderna inte följs. ANVISNING betyder att sakskador kan uppstå. SE UPP betyder att lätta eller medelsvåra personskador kan uppstå. VARNING betyder att svåra personskador kan uppstå. FARA betyder att livshotande personskador kan uppstå.

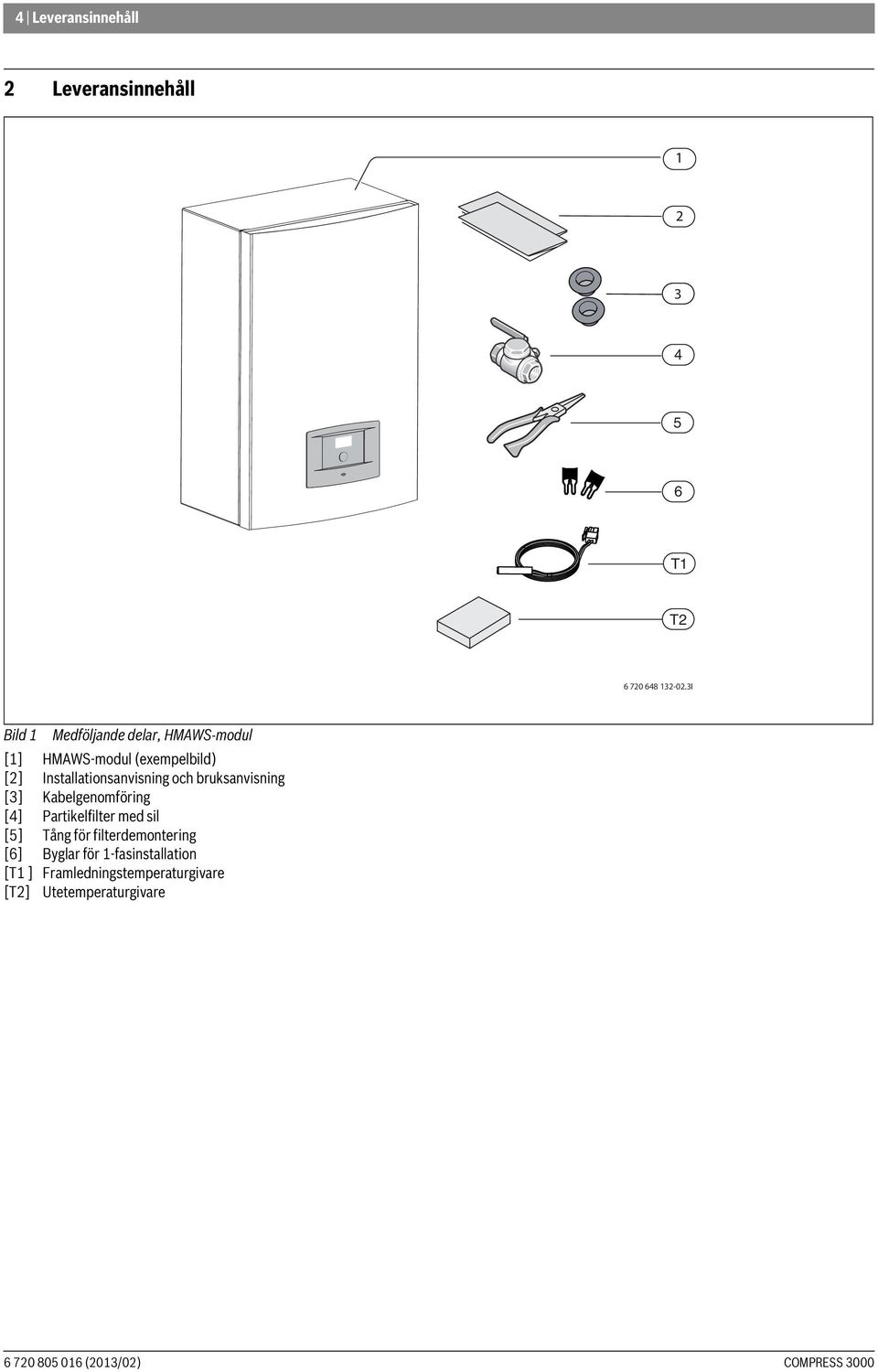

4 4 Leveransinnehåll 2 Leveransinnehåll T1 T I Bild 1 Medföljande delar, HMAWS-modul [1] HMAWS-modul (exempelbild) [2] Installationsanvisning och bruksanvisning [3] abelgenomföring [4] Partikelfilter med sil [5] Tång för filterdemontering [6] Byglar för 1-fasinstallation [T1 ] Framledningstemperaturgivare [T2] Utetemperaturgivare

5 Leveransinnehåll I Bild 2 Medföljande delar, ODU 7,5 [1] ODU 7, I Bild 3 Medföljande delar, ODU 12 [1] ODU 12

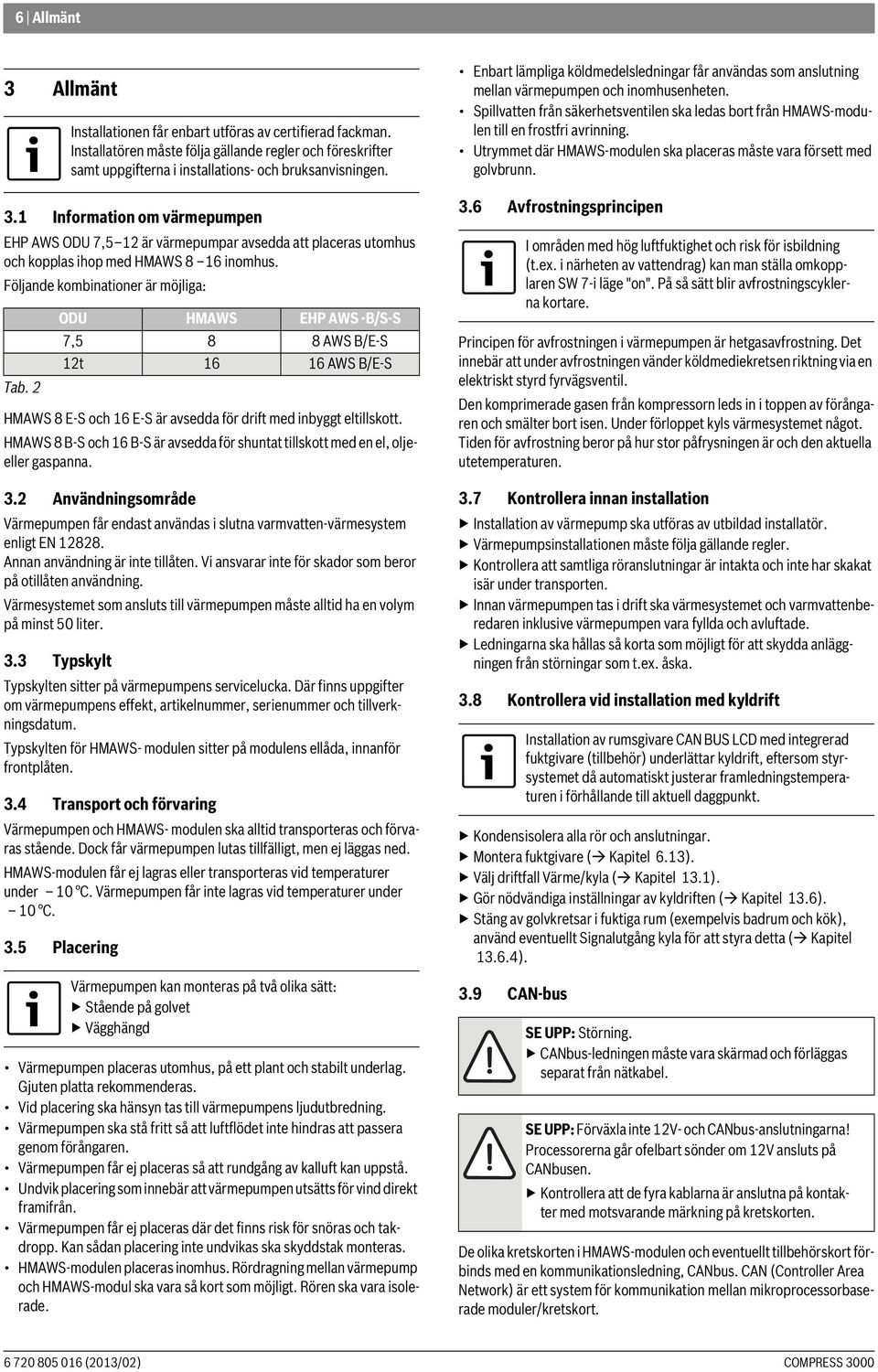

6 6 Allmänt 3 Allmänt 3.1 Information om värmepumpen EHP AWS ODU 7,5 12 är värmepumpar avsedda att placeras utomhus och kopplas ihop med HMAWS 8 16 inomhus. Följande kombinationer är möjliga: Tab. 2 HMAWS 8 E-S och 16 E-S är avsedda för drift med inbyggt eltillskott. HMAWS 8 B-S och 16 B-S är avsedda för shuntat tillskott med en el, oljeeller gaspanna. 3.2 Användningsområde Värmepumpen får endast användas i slutna varmvatten-värmesystem enligt EN Annan användning är inte tillåten. Vi ansvarar inte för skador som beror på otillåten användning. Värmesystemet som ansluts till värmepumpen måste alltid ha en volym på minst 50 liter. 3.3 Typskylt Typskylten sitter på värmepumpens servicelucka. Där finns uppgifter om värmepumpens effekt, artikelnummer, serienummer och tillverkningsdatum. Typskylten för HMAWS- modulen sitter på modulens ellåda, innanför frontplåten. 3.4 Transport och förvaring Värmepumpen och HMAWS- modulen ska alltid transporteras och förvaras stående. Dock får värmepumpen lutas tillfälligt, men ej läggas ned. HMAWS-modulen får ej lagras eller transporteras vid temperaturer under 10 C. Värmepumpen får inte lagras vid temperaturer under 10 C. 3.5 Placering Installationen får enbart utföras av certifierad fackman. Installatören måste följa gällande regler och föreskrifter samt uppgifterna i installations- och bruksanvisningen. ODU HMAWS EHP AWS -B/S-S 7,5 8 8 AWS B/E-S 12t AWS B/E-S Värmepumpen kan monteras på två olika sätt: Stående på golvet Vägghängd Värmepumpen placeras utomhus, på ett plant och stabilt underlag. Gjuten platta rekommenderas. Vid placering ska hänsyn tas till värmepumpens ljudutbredning. Värmepumpen ska stå fritt så att luftflödet inte hindras att passera genom förångaren. Värmepumpen får ej placeras så att rundgång av kalluft kan uppstå. Undvik placering som innebär att värmepumpen utsätts för vind direkt framifrån. Värmepumpen får ej placeras där det finns risk för snöras och takdropp. an sådan placering inte undvikas ska skyddstak monteras. HMAWS-modulen placeras inomhus. Rördragning mellan värmepump och HMAWS-modul ska vara så kort som möjligt. Rören ska vara isolerade. Enbart lämpliga köldmedelsledningar får användas som anslutning mellan värmepumpen och inomhusenheten. Spillvatten från säkerhetsventilen ska ledas bort från HMAWS-modulen till en frostfri avrinning. Utrymmet där HMAWS-modulen ska placeras måste vara försett med golvbrunn. 3.6 Avfrostningsprincipen Principen för avfrostningen i värmepumpen är hetgasavfrostning. Det innebär att under avfrostningen vänder köldmediekretsen riktning via en elektriskt styrd fyrvägsventil. Den komprimerade gasen från kompressorn leds in i toppen av förångaren och smälter bort isen. Under förloppet kyls värmesystemet något. Tiden för avfrostning beror på hur stor påfrysningen är och den aktuella utetemperaturen. 3.7 ontrollera innan installation Installation av värmepump ska utföras av utbildad installatör. Värmepumpsinstallationen måste följa gällande regler. ontrollera att samtliga röranslutningar är intakta och inte har skakat isär under transporten. Innan värmepumpen tas i drift ska värmesystemet och varmvattenberedaren inklusive värmepumpen vara fyllda och avluftade. Ledningarna ska hållas så korta som möjligt för att skydda anläggningen från störningar som t.ex. åska. 3.8 ontrollera vid installation med kyldrift ondensisolera alla rör och anslutningar. Montera fuktgivare ( apitel 6.13). Välj driftfall Värme/kyla ( apitel 13.1). Gör nödvändiga inställningar av kyldriften ( apitel 13.6). Stäng av golvkretsar i fuktiga rum (exempelvis badrum och kök), använd eventuellt Signalutgång kyla för att styra detta ( apitel ). 3.9 CAN-bus I områden med hög luftfuktighet och risk för isbildning (t.ex. i närheten av vattendrag) kan man ställa omkopplaren SW 7-i läge "on". På så sätt blir avfrostningscyklerna kortare. Installation av rumsgivare CAN BUS LCD med integrerad fuktgivare (tillbehör) underlättar kyldrift, eftersom styrsystemet då automatiskt justerar framledningstemperaturen i förhållande till aktuell daggpunkt. SE UPP: Störning. CANbus-ledningen måste vara skärmad och förläggas separat från nätkabel. SE UPP: Förväxla inte 12V- och CANbus-anslutningarna! Processorerna går ofelbart sönder om 12V ansluts på CANbusen. ontrollera att de fyra kablarna är anslutna på kontakter med motsvarande märkning på kretskorten. De olika kretskorten i HMAWS-modulen och eventuellt tillbehörskort förbinds med en kommunikationsledning, CANbus. CAN (Controller Area Network) är ett system för kommunikation mellan mikroprocessorbaserade moduler/kretskort.

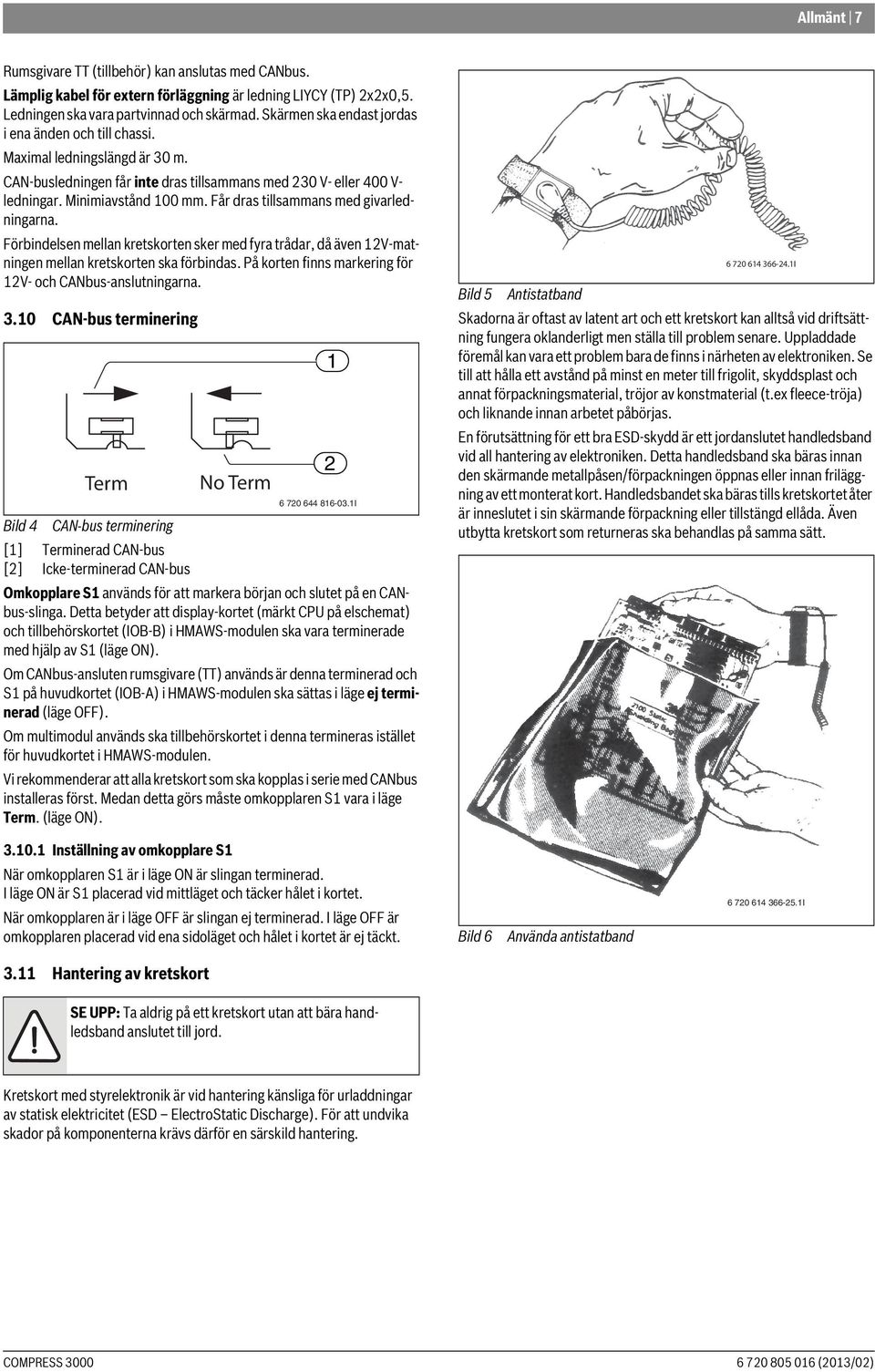

7 Allmänt 7 Rumsgivare TT (tillbehör) kan anslutas med CANbus. Lämplig kabel för extern förläggning är ledning LIYCY (TP) 2x2x0,5. Ledningen ska vara partvinnad och skärmad. Skärmen ska endast jordas i ena änden och till chassi. Maximal ledningslängd är 30 m. CAN-busledningen får inte dras tillsammans med 230 V- eller 400 V- ledningar. Minimiavstånd 100 mm. Får dras tillsammans med givarledningarna. Förbindelsen mellan kretskorten sker med fyra trådar, då även 12V-matningen mellan kretskorten ska förbindas. På korten finns markering för 12V- och CANbus-anslutningarna CAN-bus terminering Term No Term Bild 4 CAN-bus terminering [1] Terminerad CAN-bus [2] Icke-terminerad CAN-bus Omkopplare S1 används för att markera början och slutet på en CANbus-slinga. Detta betyder att display-kortet (märkt CPU på elschemat) och tillbehörskortet (IOB-B) i HMAWS-modulen ska vara terminerade med hjälp av S1 (läge ON). Om CANbus-ansluten rumsgivare (TT) används är denna terminerad och S1 på huvudkortet (IOB-A) i HMAWS-modulen ska sättas i läge ej terminerad (läge OFF). Om multimodul används ska tillbehörskortet i denna termineras istället för huvudkortet i HMAWS-modulen. Vi rekommenderar att alla kretskort som ska kopplas i serie med CANbus installeras först. Medan detta görs måste omkopplaren S1 vara i läge Term. (läge ON) I I Bild 5 Antistatband Skadorna är oftast av latent art och ett kretskort kan alltså vid driftsättning fungera oklanderligt men ställa till problem senare. Uppladdade föremål kan vara ett problem bara de finns i närheten av elektroniken. Se till att hålla ett avstånd på minst en meter till frigolit, skyddsplast och annat förpackningsmaterial, tröjor av konstmaterial (t.ex fleece-tröja) och liknande innan arbetet påbörjas. En förutsättning för ett bra ESD-skydd är ett jordanslutet handledsband vid all hantering av elektroniken. Detta handledsband ska bäras innan den skärmande metallpåsen/förpackningen öppnas eller innan friläggning av ett monterat kort. Handledsbandet ska bäras tills kretskortet åter är inneslutet i sin skärmande förpackning eller tillstängd ellåda. Även utbytta kretskort som returneras ska behandlas på samma sätt Inställning av omkopplare S1 När omkopplaren S1 är i läge ON är slingan terminerad. I läge ON är S1 placerad vid mittläget och täcker hålet i kortet. När omkopplaren är i läge OFF är slingan ej terminerad. I läge OFF är omkopplaren placerad vid ena sidoläget och hålet i kortet är ej täckt. Bild 6 Använda antistatband I 3.11 Hantering av kretskort SE UPP: Ta aldrig på ett kretskort utan att bära handledsband anslutet till jord. retskort med styrelektronik är vid hantering känsliga för urladdningar av statisk elektricitet (ESD ElectroStatic Discharge). För att undvika skador på komponenterna krävs därför en särskild hantering.

8 8 Måttsättningar, placeringsavstånd och röranslutningar 4 Måttsättningar, placeringsavstånd och röranslutningar 4.1 Värmepump Värmepumpens mått I Bild 7 Anslutning av värmepumpen [1] Anslutning av el- och signalkabel [2] Anslutning av köldmedierör (flänsanslutning) ø 9,52 (3/8 ) [3] Anslutning av köldmedierör (flänsanslutning) ø 15,88 (5/8 ) Bild 9 ODU 7,5, mått i mm I Nödvändiga minimiavstånd för värmepumpen Minimiavstånd mellan värmepump och vägg är 150 mm. Minimiavstånd framför värmepump är 500 mm för ODU 7,5 och 1000 mm för ODU 12t. Minimumavstånd 150 mm åt sidorna. Eventuellt skyddstak ska monteras minst 1 m över värmepumpen, för att undvika rundgång av kalluft I Bild 8 Mått i mm I Bild 10 ODU 12, mått i mm

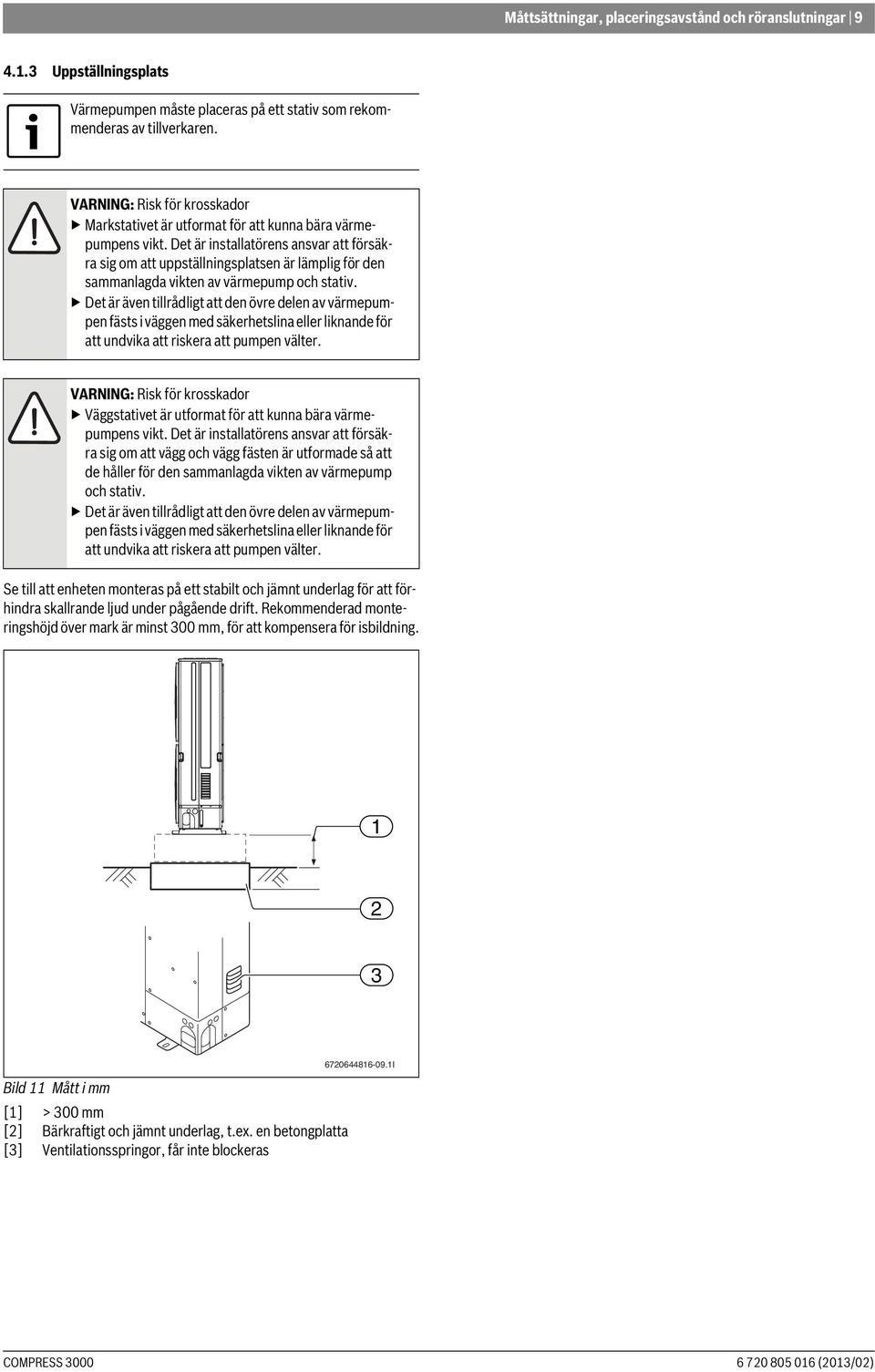

9 Måttsättningar, placeringsavstånd och röranslutningar Uppställningsplats Värmepumpen måste placeras på ett stativ som rekommenderas av tillverkaren. VARNING: Risk för krosskador Markstativet är utformat för att kunna bära värmepumpens vikt. Det är installatörens ansvar att försäkra sig om att uppställningsplatsen är lämplig för den sammanlagda vikten av värmepump och stativ. Det är även tillrådligt att den övre delen av värmepumpen fästs i väggen med säkerhetslina eller liknande för att undvika att riskera att pumpen välter. VARNING: Risk för krosskador Väggstativet är utformat för att kunna bära värmepumpens vikt. Det är installatörens ansvar att försäkra sig om att vägg och vägg fästen är utformade så att de håller för den sammanlagda vikten av värmepump och stativ. Det är även tillrådligt att den övre delen av värmepumpen fästs i väggen med säkerhetslina eller liknande för att undvika att riskera att pumpen välter. Se till att enheten monteras på ett stabilt och jämnt underlag för att förhindra skallrande ljud under pågående drift. Rekommenderad monteringshöjd över mark är minst 300 mm, för att kompensera för isbildning Bild 11 Mått i mm [1] > 300 mm [2] Bärkraftigt och jämnt underlag, t.ex. en betongplatta [3] Ventilationsspringor, får inte blockeras I

10 10 Måttsättningar, placeringsavstånd och röranslutningar Värmepumpens anslutningar I Bild 12 Värmepump (exempelbild av ODU 12) [1] Anslutningar, el- och signalkabel [2] abelklämmor [3] Anslutning, vätska (vid värme) [4] Anslutning, hetgas (vid värme) [5] Spärrventiler, vätska och hetgas [6] ompressor [7] Serviceutgång vid spärrventilen för vätska (anslutning för vakuumpump) Beskrivningen gäller alla storlekar.

11 Måttsättningar, placeringsavstånd och röranslutningar HMAWS-modul Under installationen kan HMAWS-modulens frontpanel häktas av och hängas i krokarna på modulens vänstra eller högra sida, eller placeras under modulen. 4.3 Röranslutningar I HMAWS-modulen måste följande anslutningar göras: Dra spillvattenslangen från säkerhetsventilen nedåt till en frostfri avrinning. Rördimensioner Framledning/retur, värmesystem och tillskott R25, 1 (26x34) öldmedierör in/ut, till värmepump 5/8 och 3/8 Tab. 3 Rördimensioner I Bild 14 Röranslutning för HMAWS-modul med shunt för externt tillskott I Bild 13 Minimimått HMAWS-modul (mått i mm) Mellan HMAWS-modulen och väggarna måste finnas ett minsta avstånd på 50 mm. Framför HMAWS-modulen måste finnas ett fritt utrymme på minst 600 mm. Ovanför HMAWS-modulen måste finnas ett fritt utrymme på minst 150 mm I Bild 15 Röranslutning för HMAWS-modul med shunt för externt tillskott [1] Vätskeledning [2] Spillvattenavlopp från säkerhetsventil [3] Returledning (tillbaka till pannan) [4] Hetgasledning [5] Manometer [6] Framledning (från pannan) [7] Värmeretur [8] Värmeframledning

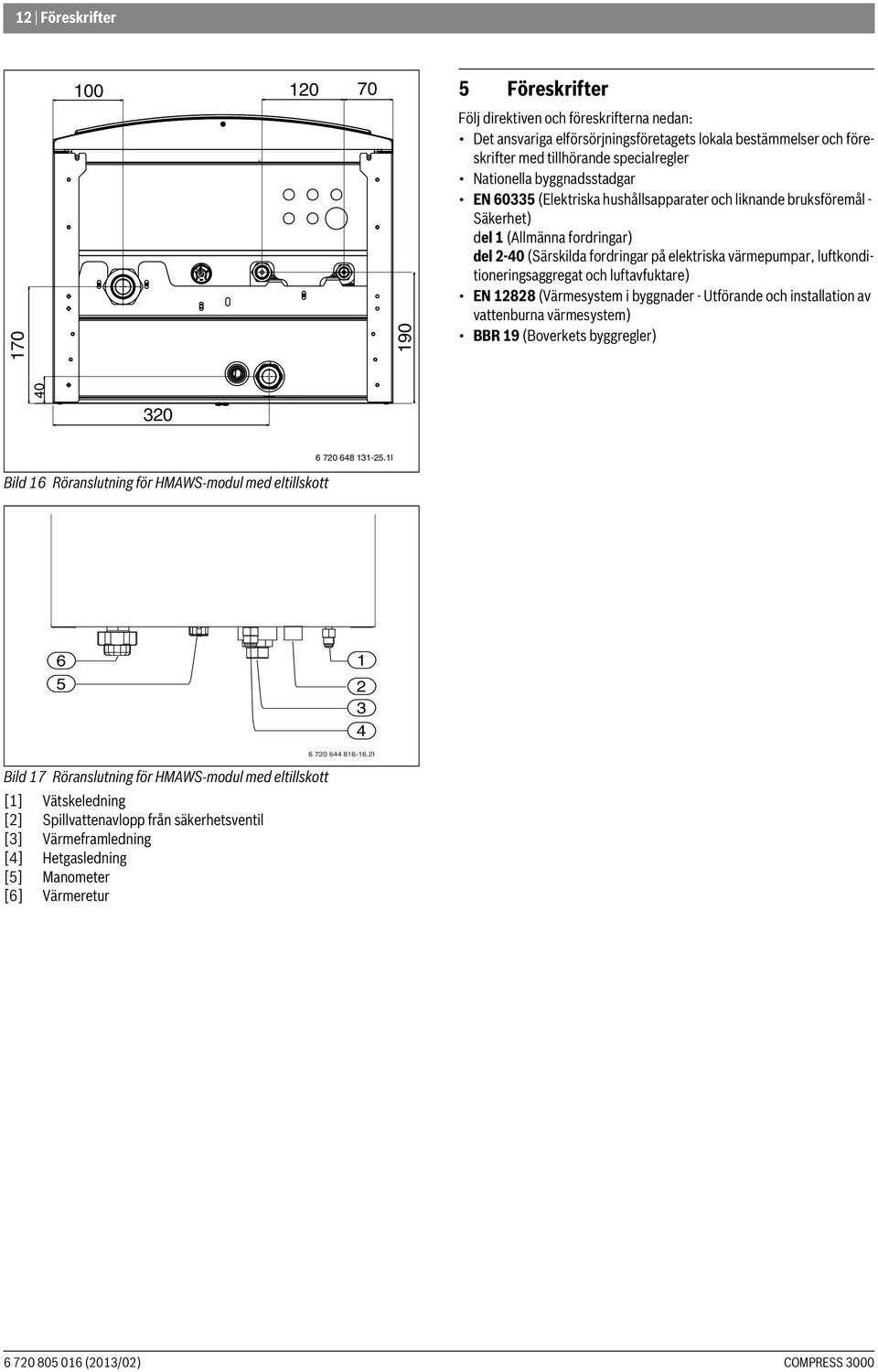

12 12 Föreskrifter Föreskrifter Följ direktiven och föreskrifterna nedan: Det ansvariga elförsörjningsföretagets lokala bestämmelser och föreskrifter med tillhörande specialregler Nationella byggnadsstadgar EN (Elektriska hushållsapparater och liknande bruksföremål - Säkerhet) del 1 (Allmänna fordringar) del 2-40 (Särskilda fordringar på elektriska värmepumpar, luftkonditioneringsaggregat och luftavfuktare) EN (Värmesystem i byggnader - Utförande och installation av vattenburna värmesystem) BBR 19 (Boverkets byggregler) Bild 16 Röranslutning för HMAWS-modul med eltillskott I Bild 17 Röranslutning för HMAWS-modul med eltillskott [1] Vätskeledning [2] Spillvattenavlopp från säkerhetsventil [3] Värmeframledning [4] Hetgasledning [5] Manometer [6] Värmeretur I

13 Installation 13 6 Installation 6.1 Tillbehör Endast behörig installatör får utföra installationen. Installatören ska följa gällande regler och föreskrifter, samt rekommendationer från leverantören. En värmekabel måste monteras i behållare och utlopp för kondensvattnet om det finns risk för isbildning. Det är alltid en god idé att installera en värmekabel. Diagnosverktyget är nödvändigt för felsökning av värmepumpen. Avloppsröret från säkerhetsventilen för inomhusenheten ska monteras frostsäkert. Montera anslutningsrör för värmesystem och kall-/varmvatten i lokalen fram till uppställningsplatsen för HMAWS-modulen. 6.4 Uppställning Ta ut medföljande tillbehör. Avlägsna förpackningen med hjälp av anvisningarna på förpackningen. 6.5 Spolning av värmesystemet SE UPP: Anläggningen kan skadas av föremål i rören. Spola igenom rörnätet så att föremål avlägsnas. Följande tillbehör finns att få: Stativ för montering av värmepumpen på marken/golvet Stativ för montering av värmepumpen på väggen Droppskål för uppsamling och avledning av smältvattnet från värmepumpen öldmedelsrör, 20 m Rumstemperaturgivare, CAN-bus LCD Rumstemperaturgivare, CAN-bus LCD, med inbyggd fuktgivare. Varmvattentank, liter Varmvattentank solvärme, 400 liter och 500 liter Bufferttank för värmedrift Värmekretspumpgrupper Växelventil (för varmvatten) Varmvattentemperaturgivare Värmekabel Fuktgivare Multi modul Diagnosverktyg 6.2 Anslutningsprincip Principen bygger på flytande kondensering och tillskott från HMAWSmodulen. Reglercentralen styr värmepumpen med utegivare T2 och framledningsgivare T1 enligt inställd värmekurva. När värmepumpen inte själv klarar att värma huset startar tillskottet i HMAWS-modulen automatiskt och ger tillsammans med värmepumpen den önskade temperaturen i huset. Varmvattnet prioriteras och styrs av en givare T3 i varmvattenberedaren. När beredaren värms kopplas värmedriften från värmepumpen tillfälligt bort via en växelventil. När beredaren är uppvärmd fortsätter värmedriften från värmepumpen. Värme- och varmvattendrift vid stillastående värmepump: Vid utetemperaturer under ca 15 C (justerbart värde) stannar värmepumpen automatiskt och kan då inte producera värmevatten. Tillskottet i HMAWS-modulen tar automatiskt över både värmedriften och varmvattenproduktionen. 6.3 Förberedande röranslutningar Partikelfiltret monteras horisontellt i returledningen till HMAWS modulen. Värmepumpen är en del i ett värmesystem. Fel i värmepumpen kan orsakas av dålig vattenkvalitet i radiatorer/golvslingor eller av att systemet syresätts kontinuerligt. Syre orsakar korrosionsprodukter i form av magnetit och sediment. Magnetit har en slipande påverkan på värmesystemets pumpar, ventiler och delar med turbulent strömning t.ex. kondensorn. Värmesystem som kräver regelbunden påfyllning eller där värmevatten vid urtappning av vattenprov inte ger klart vatten, kräver åtgärd innan installation av värmepump, t.ex. att värmesystemet kompletteras med filter och avluftare. Använd inga tillsatser för vattenbehandling förutom ph-höjande medel. Rekommenderat ph-värde är 7,5 9. Värmesystemet får inte ha mer än 200 ppm klor. 6.6 Ansluta värmepumpen till värmesystemet orta ledningar utomhus minskar värmeförlusterna. Isolera utomhusrören med isolering som ej kan absorbera fukt, som till exempel Armaflex. ondensisolera anslutningar och rör om kyldrift används. 6.7 Anslutning av köldmedelsrören Installationen får enbart utföras av certifierad fackman. Installatören måste följa gällande regler och föreskrifter samt uppgifterna i installations- och bruksanvisningen. SE UPP: Öppna inte avstängningsventilerna innan rördragning och vacuum-sugning är utförda. Utomhusdelen är förfylld med köldmedium R410A som läcker ut om ventilerna öppnas för tidigt. Iakttag försiktighet då rören behöver böjas, så de inte knäcks. En böjningsradie på mm räcker. Använd köldmedieolja med ester, eter eller alkylbensen vid inoljning av flänsar och flänsmuttrar.

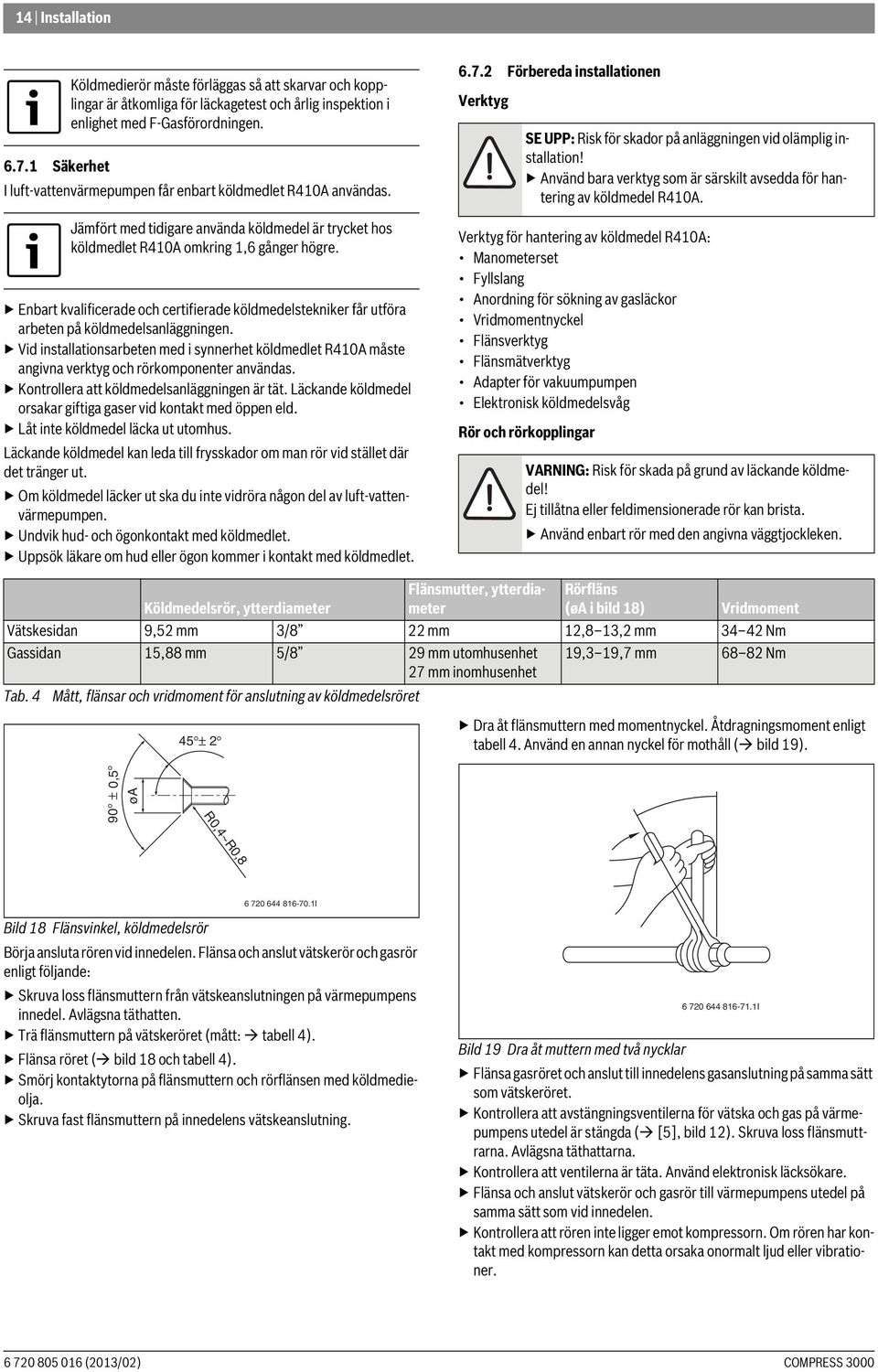

14 14 Installation öldmedierör måste förläggas så att skarvar och kopplingar är åtkomliga för läckagetest och årlig inspektion i enlighet med F-Gasförordningen Säkerhet I luft-vattenvärmepumpen får enbart köldmedlet R410A användas. Jämfört med tidigare använda köldmedel är trycket hos köldmedlet R410A omkring 1,6 gånger högre. Enbart kvalificerade och certifierade köldmedelstekniker får utföra arbeten på köldmedelsanläggningen. Vid installationsarbeten med i synnerhet köldmedlet R410A måste angivna verktyg och rörkomponenter användas. ontrollera att köldmedelsanläggningen är tät. Läckande köldmedel orsakar giftiga gaser vid kontakt med öppen eld. Låt inte köldmedel läcka ut utomhus. Läckande köldmedel kan leda till frysskador om man rör vid stället där det tränger ut. Om köldmedel läcker ut ska du inte vidröra någon del av luft-vattenvärmepumpen. Undvik hud- och ögonkontakt med köldmedlet. Uppsök läkare om hud eller ögon kommer i kontakt med köldmedlet Förbereda installationen Verktyg SE UPP: Risk för skador på anläggningen vid olämplig installation! Använd bara verktyg som är särskilt avsedda för hantering av köldmedel R410A. Verktyg för hantering av köldmedel R410A: Manometerset Fyllslang Anordning för sökning av gasläckor Vridmomentnyckel Flänsverktyg Flänsmätverktyg Adapter för vakuumpumpen Elektronisk köldmedelsvåg Rör och rörkopplingar VARNING: Risk för skada på grund av läckande köldmedel! Ej tillåtna eller feldimensionerade rör kan brista. Använd enbart rör med den angivna väggtjockleken. öldmedelsrör, ytterdiameter Flänsmutter, ytterdiameter Rörfläns (øa i bild 18) Vridmoment Vätskesidan 9,52 mm 3/8 22 mm 12,8 13,2 mm Nm Gassidan 15,88 mm 5/8 29 mm utomhusenhet 19,3 19,7 mm Nm 27 mm inomhusenhet Tab. 4 Mått, flänsar och vridmoment för anslutning av köldmedelsröret 45 2 Dra åt flänsmuttern med momentnyckel. Åtdragningsmoment enligt tabell 4. Använd en annan nyckel för mothåll ( bild 19). 90 0,5 øa R0,4~R0, I Bild 18 Flänsvinkel, köldmedelsrör Börja ansluta rören vid innedelen. Flänsa och anslut vätskerör och gasrör enligt följande: Skruva loss flänsmuttern från vätskeanslutningen på värmepumpens innedel. Avlägsna täthatten. Trä flänsmuttern på vätskeröret (mått: tabell 4). Flänsa röret ( bild 18 och tabell 4). Smörj kontaktytorna på flänsmuttern och rörflänsen med köldmedieolja. Skruva fast flänsmuttern på innedelens vätskeanslutning I Bild 19 Dra åt muttern med två nycklar Flänsa gasröret och anslut till innedelens gasanslutning på samma sätt som vätskeröret. ontrollera att avstängningsventilerna för vätska och gas på värmepumpens utedel är stängda ( [5], bild 12). Skruva loss flänsmuttrarna. Avlägsna täthattarna. ontrollera att ventilerna är täta. Använd elektronisk läcksökare. Flänsa och anslut vätskerör och gasrör till värmepumpens utedel på samma sätt som vid innedelen. ontrollera att rören inte ligger emot kompressorn. Om rören har kontakt med kompressorn kan detta orsaka onormalt ljud eller vibrationer.

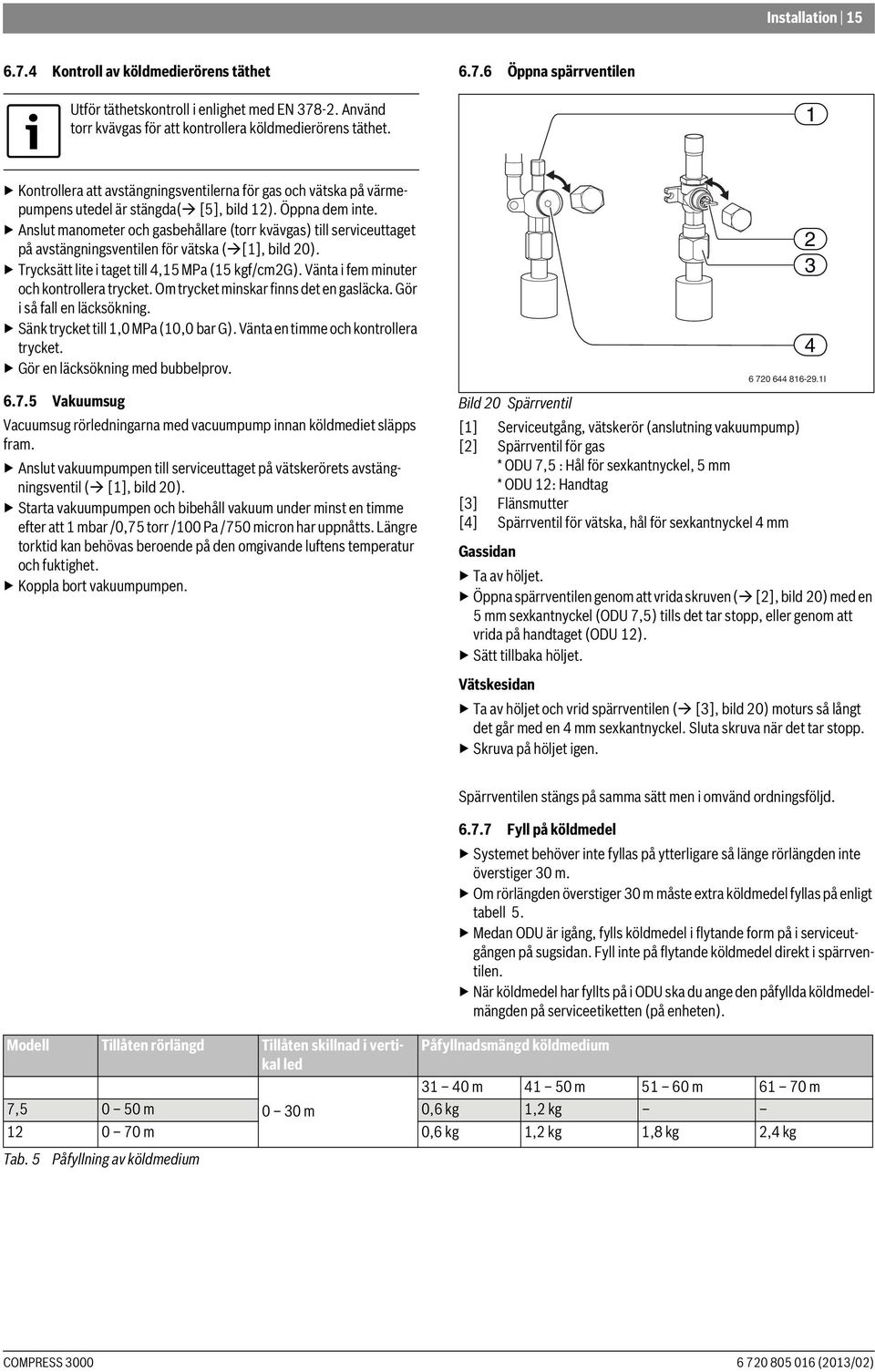

15 Installation ontroll av köldmedierörens täthet Öppna spärrventilen Utför täthetskontroll i enlighet med EN Använd torr kvävgas för att kontrollera köldmedierörens täthet. 1 ontrollera att avstängningsventilerna för gas och vätska på värmepumpens utedel är stängda( [5], bild 12). Öppna dem inte. Anslut manometer och gasbehållare (torr kvävgas) till serviceuttaget på avstängningsventilen för vätska ( [1], bild 20). Trycksätt lite i taget till 4,15 MPa (15 kgf/cm2g). Vänta i fem minuter och kontrollera trycket. Om trycket minskar finns det en gasläcka. Gör i så fall en läcksökning. Sänk trycket till 1,0 MPa (10,0 bar G). Vänta en timme och kontrollera trycket. Gör en läcksökning med bubbelprov Vakuumsug Vacuumsug rörledningarna med vacuumpump innan köldmediet släpps fram. Anslut vakuumpumpen till serviceuttaget på vätskerörets avstängningsventil ( [1], bild 20). Starta vakuumpumpen och bibehåll vakuum under minst en timme efter att 1 mbar /0,75 torr /100 Pa /750 micron har uppnåtts. Längre torktid kan behövas beroende på den omgivande luftens temperatur och fuktighet. oppla bort vakuumpumpen. Bild 20 Spärrventil [1] Serviceutgång, vätskerör (anslutning vakuumpump) [2] Spärrventil för gas * ODU 7,5 : Hål för sexkantnyckel, 5 mm * ODU 12: Handtag [3] Flänsmutter [4] Spärrventil för vätska, hål för sexkantnyckel 4 mm Gassidan Ta av höljet. Öppna spärrventilen genom att vrida skruven ( [2], bild 20) med en 5 mm sexkantnyckel (ODU 7,5) tills det tar stopp, eller genom att vrida på handtaget (ODU 12). Sätt tillbaka höljet. Vätskesidan Ta av höljet och vrid spärrventilen ( [3], bild 20) moturs så långt det går med en 4 mm sexkantnyckel. Sluta skruva när det tar stopp. Skruva på höljet igen I Spärrventilen stängs på samma sätt men i omvänd ordningsföljd Fyll på köldmedel Systemet behöver inte fyllas på ytterligare så länge rörlängden inte överstiger 30 m. Om rörlängden överstiger 30 m måste extra köldmedel fyllas på enligt tabell 5. Medan ODU är igång, fylls köldmedel i flytande form på i serviceutgången på sugsidan. Fyll inte på flytande köldmedel direkt i spärrventilen. När köldmedel har fyllts på i ODU ska du ange den påfyllda köldmedelmängden på serviceetiketten (på enheten). Modell Tillåten rörlängd Tillåten skillnad i vertikal Påfyllnadsmängd köldmedium led 31 40m 41 50m 51 60m 61 70m 7,5 0 50m 0 30 m 0,6 kg 1,2 kg m 0,6kg 1,2kg 1,8kg 2,4kg Tab. 5 Påfyllning av köldmedium

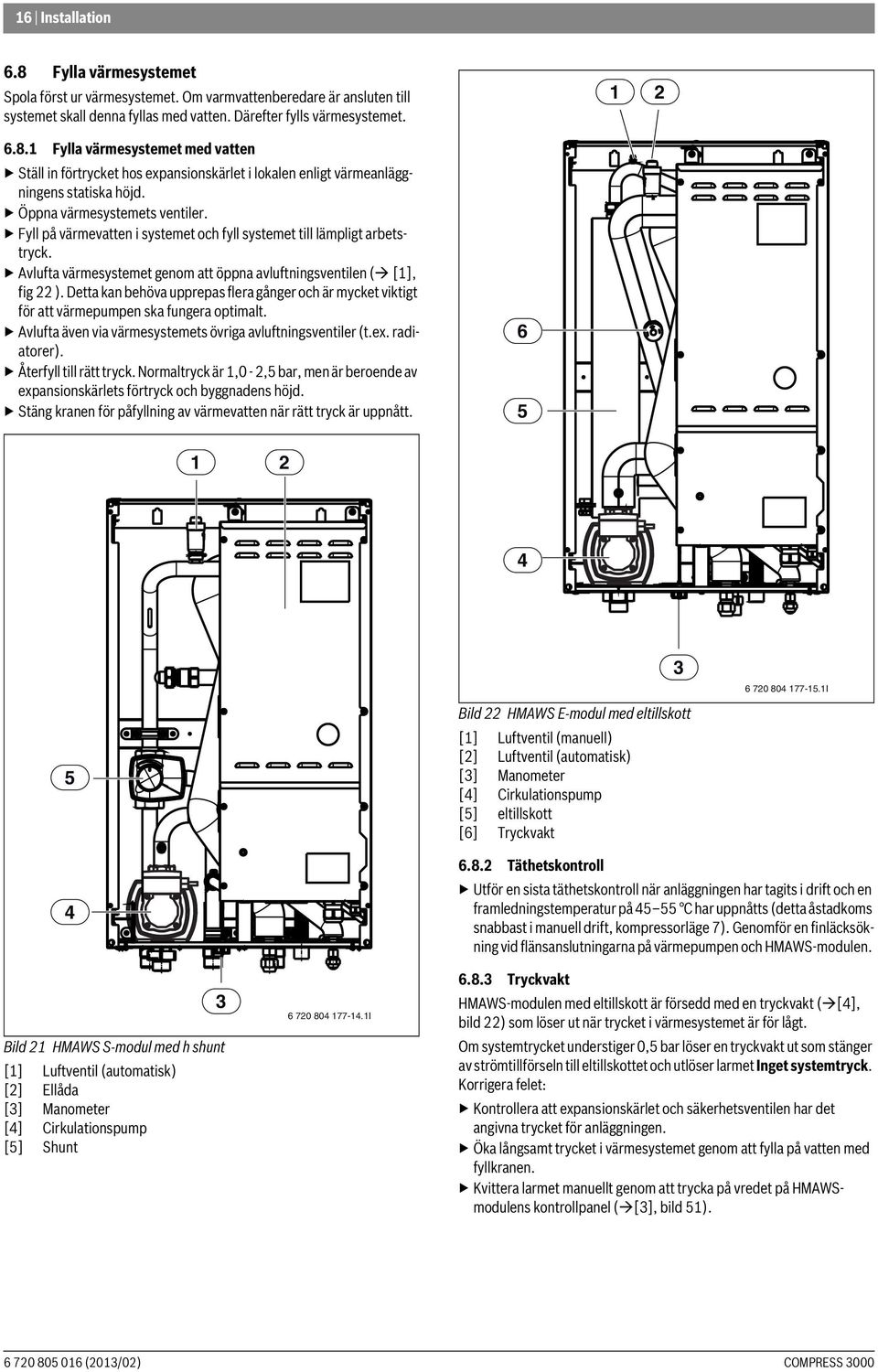

16 16 Installation 6.8 Fylla värmesystemet Spola först ur värmesystemet. Om varmvattenberedare är ansluten till systemet skall denna fyllas med vatten. Därefter fylls värmesystemet Fylla värmesystemet med vatten Ställ in förtrycket hos expansionskärlet i lokalen enligt värmeanläggningens statiska höjd. Öppna värmesystemets ventiler. Fyll på värmevatten i systemet och fyll systemet till lämpligt arbetstryck. Avlufta värmesystemet genom att öppna avluftningsventilen ( [1], fig 22 ). Detta kan behöva upprepas flera gånger och är mycket viktigt för att värmepumpen ska fungera optimalt. Avlufta även via värmesystemets övriga avluftningsventiler (t.ex. radiatorer). Återfyll till rätt tryck. Normaltryck är 1,0-2,5 bar, men är beroende av expansionskärlets förtryck och byggnadens höjd. Stäng kranen för påfyllning av värmevatten när rätt tryck är uppnått Bild 22 HMAWS E-modul med eltillskott [1] Luftventil (manuell) [2] Luftventil (automatisk) [3] Manometer [4] Cirkulationspump [5] eltillskott [6] Tryckvakt I 4 Bild 21 HMAWS S-modul med h shunt [1] Luftventil (automatisk) [2] Ellåda [3] Manometer [4] Cirkulationspump [5] Shunt I Täthetskontroll Utför en sista täthetskontroll när anläggningen har tagits i drift och en framledningstemperatur på C har uppnåtts (detta åstadkoms snabbast i manuell drift, kompressorläge 7). Genomför en finläcksökning vid flänsanslutningarna på värmepumpen och HMAWS-modulen Tryckvakt HMAWS-modulen med eltillskott är försedd med en tryckvakt ( [4], bild 22) som löser ut när trycket i värmesystemet är för lågt. Om systemtrycket understiger 0,5 bar löser en tryckvakt ut som stänger av strömtillförseln till eltillskottet och utlöser larmet Inget systemtryck. orrigera felet: ontrollera att expansionskärlet och säkerhetsventilen har det angivna trycket för anläggningen. Öka långsamt trycket i värmesystemet genom att fylla på vatten med fyllkranen. vittera larmet manuellt genom att trycka på vredet på HMAWSmodulens kontrollpanel ( [3], bild 51).

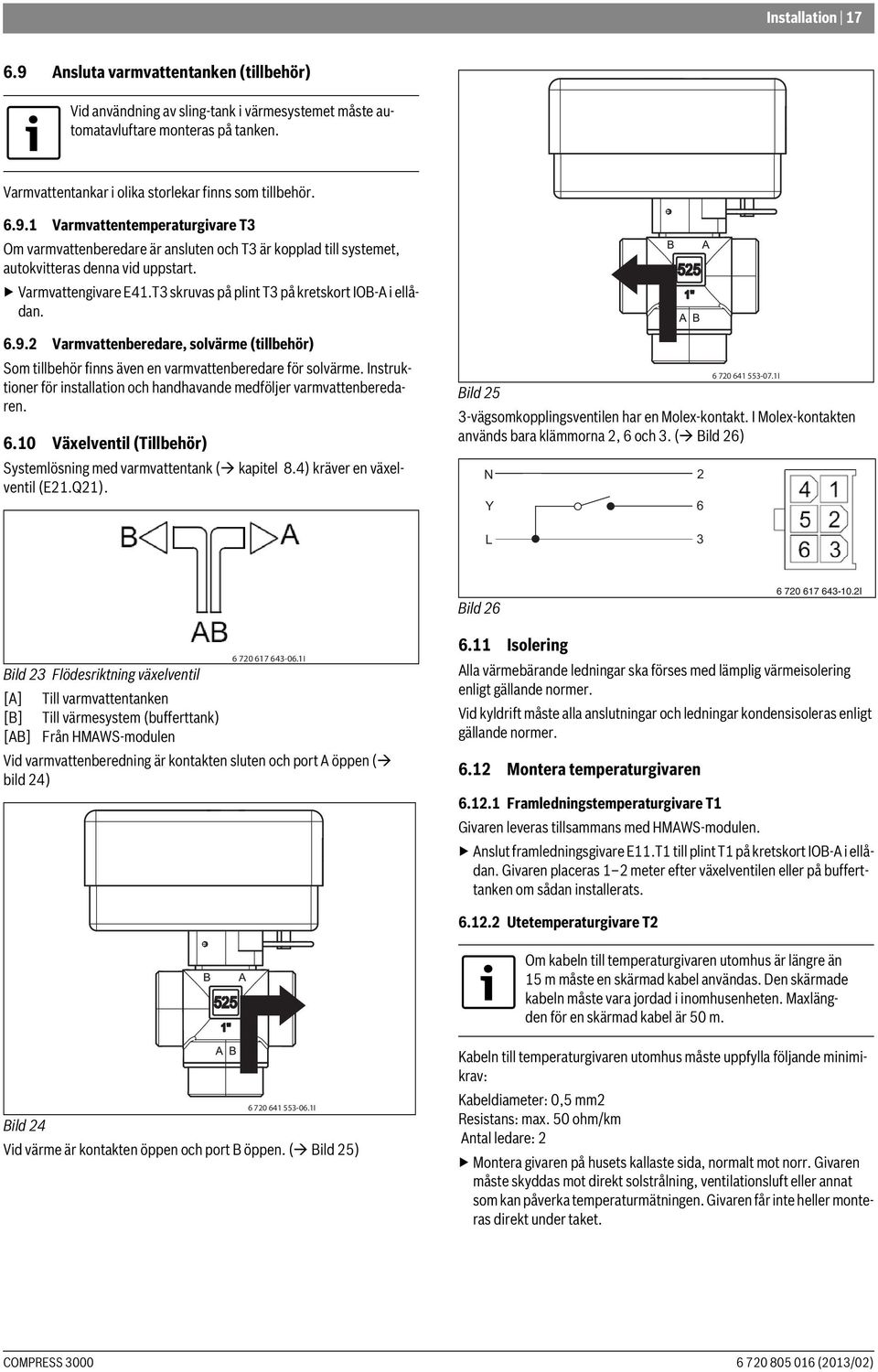

17 Installation Ansluta varmvattentanken (tillbehör) Vid användning av sling-tank i värmesystemet måste automatavluftare monteras på tanken. Varmvattentankar i olika storlekar finns som tillbehör Varmvattentemperaturgivare T3 Om varmvattenberedare är ansluten och T3 är kopplad till systemet, autokvitteras denna vid uppstart. Varmvattengivare E41.T3 skruvas på plint T3 på kretskort IOB-A i ellådan Varmvattenberedare, solvärme (tillbehör) Som tillbehör finns även en varmvattenberedare för solvärme. Instruktioner för installation och handhavande medföljer varmvattenberedaren Växelventil (Tillbehör) Systemlösning med varmvattentank ( kapitel 8.4) kräver en växelventil (E21.Q21). Bild 25 3-vägsomkopplingsventilen har en Molex-kontakt. I Molex-kontakten används bara klämmorna 2, 6 och 3. ( Bild 26) N Y I L 3 Bild I I Bild 23 Flödesriktning växelventil [A] Till varmvattentanken [B] Till värmesystem (bufferttank) [AB] Från HMAWS-modulen Vid varmvattenberedning är kontakten sluten och port A öppen ( bild 24) 6.11 Isolering Alla värmebärande ledningar ska förses med lämplig värmeisolering enligt gällande normer. Vid kyldrift måste alla anslutningar och ledningar kondensisoleras enligt gällande normer Montera temperaturgivaren Framledningstemperaturgivare T1 Givaren leveras tillsammans med HMAWS-modulen. Anslut framledningsgivare E11.T1 till plint T1 på kretskort IOB-A i ellådan. Givaren placeras 1 2 meter efter växelventilen eller på bufferttanken om sådan installerats Utetemperaturgivare T2 Om kabeln till temperaturgivaren utomhus är längre än 15 m måste en skärmad kabel användas. Den skärmade kabeln måste vara jordad i inomhusenheten. Maxlängden för en skärmad kabel är 50 m I Bild 24 Vid värme är kontakten öppen och port B öppen. ( Bild 25) abeln till temperaturgivaren utomhus måste uppfylla följande minimikrav: abeldiameter: 0,5 mm2 Resistans: max. 50 ohm/km Antal ledare: 2 Montera givaren på husets kallaste sida, normalt mot norr. Givaren måste skyddas mot direkt solstrålning, ventilationsluft eller annat som kan påverka temperaturmätningen. Givaren får inte heller monteras direkt under taket.

18 18 Installation Rumstemperaturgivare T5 Endast det rum där rumsgivaren sitter kan påverka regleringen av temperaturen för respektive värmekrets. När rumstemperaturgivaren ansluts och kopplas till systemet kommer denna automatiskt att aktiveras vid uppstarten. rav på monteringsplatsen: Om möjligt innervägg utan drag eller värmestrålning. Obehindrad cirkulation av rumsluften under rumsgivaren T5 (streckad yta i bild 27 ska hållas fri). T5 0,3 m 1,2-1,5 m 0,6 m 0,3 m Bild 27 Rekommenderad monteringsplats för rumstemperaturgivare T Montering av fuktgivare (tillbehör) I VARNING: Fuktgivaren och röret där den är placerad får ej isoleras när enbart golvkylkretsar används. ANVISNING: Fuktgivarna är mycket känsliga. Hantera fuktgivarna försiktigt vid montering och isolering. Vidrör ej fuktgivaren när skyddstapen är borttagen. För att säkerställa funktionen bör fuktgivaren installeras så nära som möjligt det ställe i kylkretsen där det troligast uppstår kondens. Anslut ytterligare fuktgivare om det inte entydigt går att fastställa detta ställe. De vanligaste ställena för montering av fuktgivare är på framledningsröret till rummet som ska kylas, och i närheten av fönster. ondensvakten stoppar värmepumpen om det bildas kondens på värmesystemets rör. ondens uppstår i kyldrift om värmesystemets temperatur är lägre än aktuell daggpunktstemperatur. Daggpunkten varierar beroende på temperatur och luftfuktighet. Ju högre luftfuktighet, desto högre temperatur krävs för att ligga över daggpunkten och undvika kondens. Fuktgivarna skickar signal till styrsystemet när de känner av kondens och stoppar då värmepumpen. Anvisningar för installation och handhavande följer med fuktgivarna. Bild 28 Fuktgivare ondensövervakning med enbart fläktelement Används enbart fläktelement med dränering och kondensisolerade rör, kan framledningstemperaturen justeras till 5 C Övriga anslutningar Externa ingångar De externa ingångarna E21.B11 och E21.B12 kan användas för att fjärrstyra vissa funktioner i reglercentralen. Funktionerna som aktiveras av de externa ingångarna beskrivs i kapitel Den externa ingången ansluts antingen till en strömbrytare för manuell aktivering eller en fjärrstyrningsutrustning som aktiveras t. ex. via telefon Extra shuntgrupp I VARNING: Vid kyldrift i kombination med fläktelement måste samtliga rör och kopplingar fram till fläktelementet kondensisoleras. ondensinsolera med material avsett för kondenserande kylsystem. VARNING: Golvvärmesystem kan inte användas för kyldrift under daggpunkten. Gör korrekt justering av framledningstemperaturen enligt kapitel SE UPP: Anslutningar till värmepumpens externa ingångar måste vara anpassade för 5 V och 1 ma. HMAWS-modulen kan som mest styra en shuntad (med tillbehöret multimodul) och en oshuntad värmekrets. HMAWS-modulen är i standardutförandet förberedd för styrning av en oshuntad och en shuntad krets. Detta innefattar styrningen av shuntventilen och värmekretspumpen. Det finns ingångar för framledningsgivare,

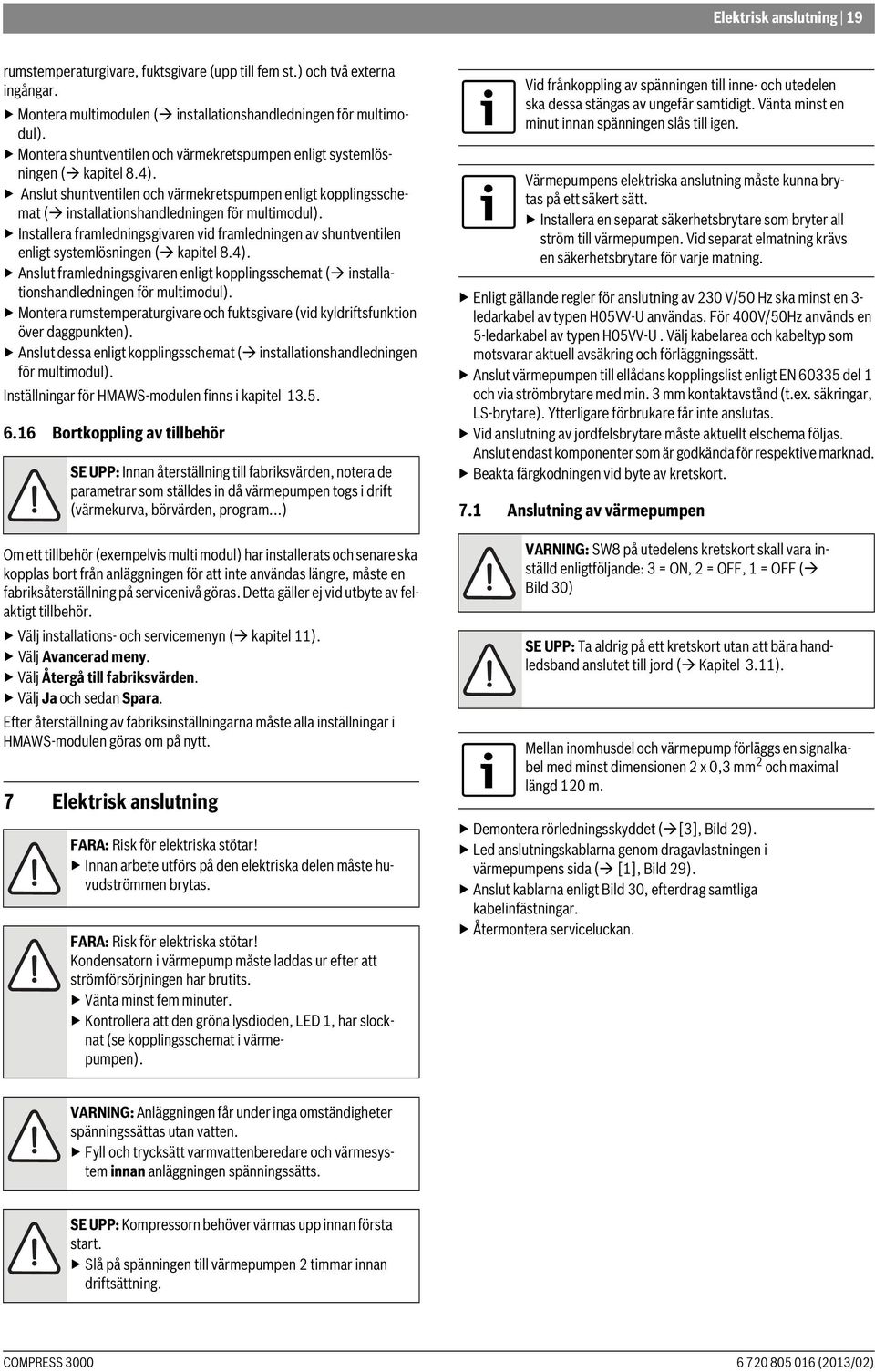

19 Elektrisk anslutning 19 rumstemperaturgivare, fuktsgivare (upp till fem st.) och två externa ingångar. Montera multimodulen ( installationshandledningen för multimodul). Montera shuntventilen och värmekretspumpen enligt systemlösningen ( kapitel 8.4). Anslut shuntventilen och värmekretspumpen enligt kopplingsschemat ( installationshandledningen för multimodul). Installera framledningsgivaren vid framledningen av shuntventilen enligt systemlösningen ( kapitel 8.4). Anslut framledningsgivaren enligt kopplingsschemat ( installationshandledningen för multimodul). Montera rumstemperaturgivare och fuktsgivare (vid kyldriftsfunktion över daggpunkten). Anslut dessa enligt kopplingsschemat ( installationshandledningen för multimodul). Inställningar för HMAWS-modulen finns i kapitel Bortkoppling av tillbehör SE UPP: Innan återställning till fabriksvärden, notera de parametrar som ställdes in då värmepumpen togs i drift (värmekurva, börvärden, program...) Om ett tillbehör (exempelvis multi modul) har installerats och senare ska kopplas bort från anläggningen för att inte användas längre, måste en fabriksåterställning på servicenivå göras. Detta gäller ej vid utbyte av felaktigt tillbehör. Välj installations- och servicemenyn ( kapitel 11). Välj Avancerad meny. Välj Återgå till fabriksvärden. Välj Ja och sedan Spara. Efter återställning av fabriksinställningarna måste alla inställningar i HMAWS-modulen göras om på nytt. 7 Elektrisk anslutning FARA: Risk för elektriska stötar! Innan arbete utförs på den elektriska delen måste huvudströmmen brytas. FARA: Risk för elektriska stötar! ondensatorn i värmepump måste laddas ur efter att strömförsörjningen har brutits. Vänta minst fem minuter. ontrollera att den gröna lysdioden, LED 1, har slocknat (se kopplingsschemat i värmepumpen). Vid frånkoppling av spänningen till inne- och utedelen ska dessa stängas av ungefär samtidigt. Vänta minst en minut innan spänningen slås till igen. Värmepumpens elektriska anslutning måste kunna brytas på ett säkert sätt. Installera en separat säkerhetsbrytare som bryter all ström till värmepumpen. Vid separat elmatning krävs en säkerhetsbrytare för varje matning. Enligt gällande regler för anslutning av 230 V/50 Hz ska minst en 3- ledarkabel av typen H05VV-U användas. För 400V/50Hz används en 5-ledarkabel av typen H05VV-U. Välj kabelarea och kabeltyp som motsvarar aktuell avsäkring och förläggningssätt. Anslut värmepumpen till ellådans kopplingslist enligt EN del 1 och via strömbrytare med min. 3 mm kontaktavstånd (t.ex. säkringar, LS-brytare). Ytterligare förbrukare får inte anslutas. Vid anslutning av jordfelsbrytare måste aktuellt elschema följas. Anslut endast komponenter som är godkända för respektive marknad. Beakta färgkodningen vid byte av kretskort. 7.1 Anslutning av värmepumpen VARNING: SW8 på utedelens kretskort skall vara inställd enligtföljande: 3=ON, 2=OFF, 1=OFF ( Bild 30) SE UPP: Ta aldrig på ett kretskort utan att bära handledsband anslutet till jord ( apitel 3.11). Mellan inomhusdel och värmepump förläggs en signalkabel med minst dimensionen 2 x 0,3 mm 2 och maximal längd 120 m. Demontera rörledningsskyddet ( [3], Bild 29). Led anslutningskablarna genom dragavlastningen i värmepumpens sida ( [1], Bild 29). Anslut kablarna enligt Bild 30, efterdrag samtliga kabelinfästningar. Återmontera serviceluckan. VARNING: Anläggningen får under inga omständigheter spänningssättas utan vatten. Fyll och trycksätt varmvattenberedare och värmesystem innan anläggningen spänningssätts. SE UPP: ompressorn behöver värmas upp innan första start. Slå på spänningen till värmepumpen 2 timmar innan driftsättning.

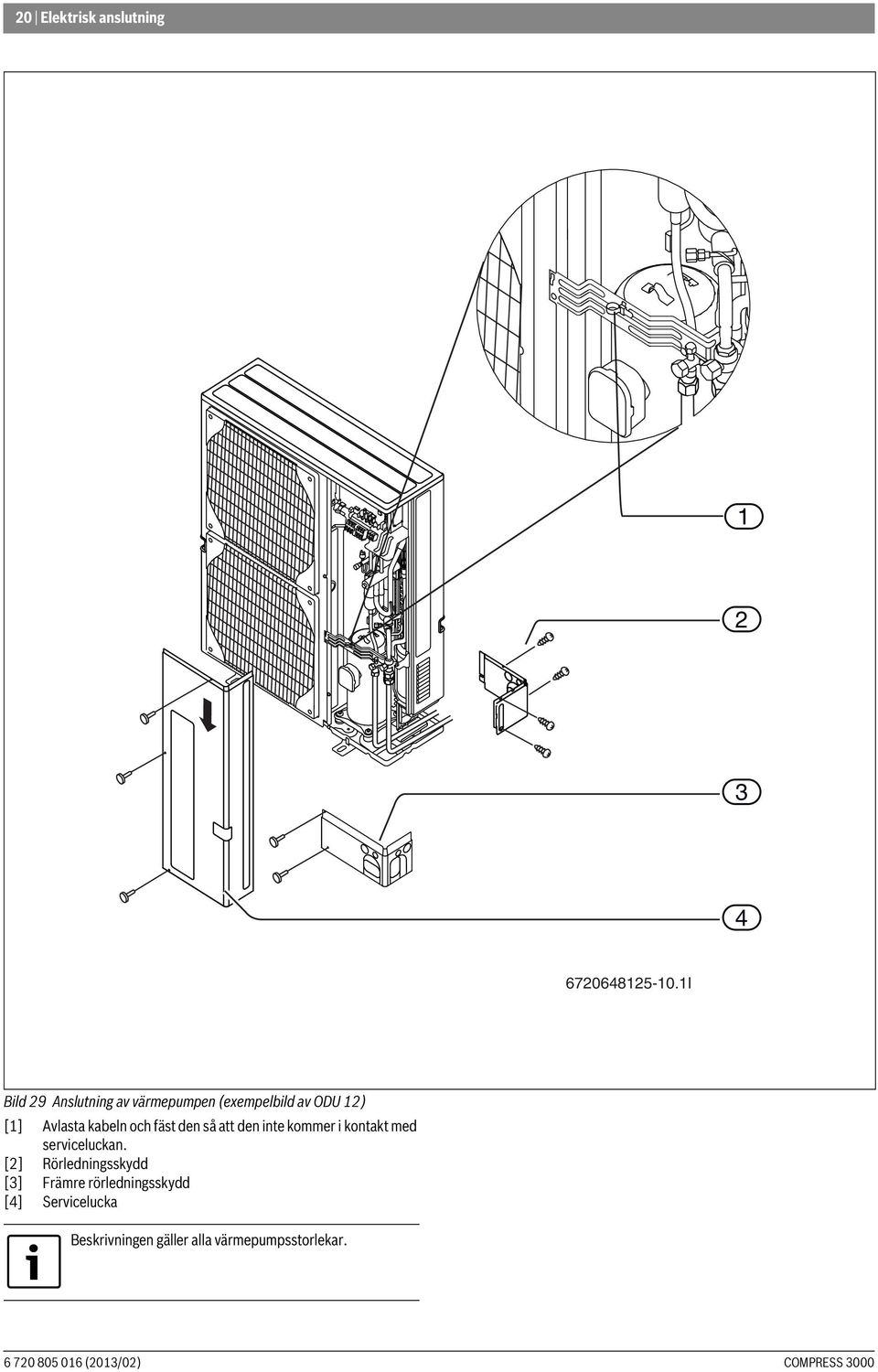

20 20 Elektrisk anslutning I Bild 29 Anslutning av värmepumpen (exempelbild av ODU 12) [1] Avlasta kabeln och fäst den så att den inte kommer i kontakt med serviceluckan. [2] Rörledningsskydd [3] Främre rörledningsskydd [4] Servicelucka Beskrivningen gäller alla värmepumpsstorlekar.

21 Elektrisk anslutning Inställningar av SW8 Brytaren SW8-3 på utedelens kretskort måste alltid vara i läge ON, eftersom anslutning S1 inte används för strömförsörjning till PAC-kortet. SW8-3 skall vara inställd enligt bild I Bild 30 Anslutningsbeteckningar värmepump [1] 1-fasanslutning [2] 3-fasanslutning [3] Signalkabel Larmsignal, shuntat tillskott Vid externt shuntat tillskott ansluts larmsignalen till E71.E1.F21 (230 V) på kopplingsplint J4 på HMAWS-modulens huvudkort (IOB-A). Om det shuntade tillskottet inte har någon larmutgång måste E71.E1.F21 anslutas till annan signal (230 V), till exempel L.out på J3 ( bild 31). Om det shuntade tillskottet har ett potentialfritt eller 0 V-larm måste E71.E1.F21 anslutas med hjälp av lämplig teknik (till exempel ett relä) I Bild 32 Anslutningsklämma J4 [1] Ingående larmsignal, extra värmekälla [2] Startsignal, extra värmekälla Notera att shuntventilen inte öppnas omedelbart efter att den externa tillskottet aktiverats. Fördröjningen kan justeras i installationsmenyn ( kapitel ). Det är möjligt att det externa tillskottet startar och stoppar några gånger. Detta är normalt. Om det uppstår problem med externa tillskottet på grund av alltför korta körtider kan en bufferttank installeras. ontakta tillverkaren av det externa tillskottet för mer information och detaljer. System för vilka man inte förväntar problem med flödesbrus (t.ex. vid tillskottseffekt < 1,5 gånger märkeffekten för värmepumpen) eller inverkan på pumpregleringen kan installeras utan bypass. Om tillskottet inte har någon egen cirkulationspump får varken bypass eller parallell bufferttank användas Magnetventil för HMAWS-modul med extra värmekälla och volymflödesstyrning Vid användning av en HMAWS-modul med shuntat tillskott som är utrustad med flödeskontroll (huvudsakligen väggmonterade gaspannor med litet vatteninnehåll), måste en magnetventil installeras på flödet till det externa tillskottet. Magnetventilen installeras så att: start av pannans cirkulationspump öppnar ventilen stopp av pannans cirkulationspump stänger ventilen Beroende på känsligheten i genomflödesövervakningen kan även en snabb motorventil användas för brusreducering. Observera att pannor utan flödeskontroll (som till exempel de flesta golvmonterade gaspannor) inte kräver denna funktion Öppen/sluten shuntventil (E12.Q11) Shuntventilen E12.Q11 öppnas med signal till kopplingsställe 51 och stängs med signal till kopplingsställe 52 på kopplingsplint J6 ( bild 33) I Bild 31 Ingående larmsignal från shuntat tillskott [1] Ingående larmsignal, shuntat tillskott (230V) [2] Exempel på bygelkoppling för signal till E71.E1.F21 vid shuntat tillskott som saknar larmutgång Startsignal för andra värmekälla Några punkter angående utgång E71.E1.E1 som måste beaktas: Maximal belastning på 230 V-signalutgången: 150 W belastning vid tillslagningsströmspikar på 5 A och frånslagningsströmspikar på 3 A. Vid större belastning måste ett mellanrelä installeras (medföljer ej). 2 Bild 33 opplingsplint J6 [1] Shuntventil, stängasignal [2] Shuntventil öppnasignal [E12.Q11]Shuntventil I

22 22 Elektrisk anslutning Cirkulationspump för shuntat tillskott I de flesta fall krävs ingen cirkulationspump till det externa tillskottet. Om problem uppstår till exempel med övertemperatur på grund av alltför lågt flöde eller inget flöde alls, och det externa tillskottet saknar cirkulationspump, måste en cirkulationspump installeras. ontakta tillverkaren av det externa tillskottet hur cirkulationspumpen ska regleras. 7.2 Ansluta HMAWS-modulen SE UPP: Ta aldrig på ett kretskort utan att bära handledsband anslutet till jord ( apitel 3.11). De medlevererade byglarna ( [6], Bild 1) används för 1-fas inkoppling av Splitboxen. Detta är dock inte tilllämpligt i Sverige. Demontera frontplåten. Avlägsna ellådans lock. Led anslutningskablarna genom kabelgenomföringen i ellådans botten. Anslut kablarna enligt elschema, signalkabelns kontakt ansluts till plint i HMAWS-modulen. Återmontera ellådans lock och HMAWS-modulens frontplåt. 7.3 Externa anslutningar För alla externa installationer kapitel För att undvika induktiv påverkan bör alla lågspänningsledare (mätström) dras med ett minsta avstånd på 100 mm från strömförande 230 V- och 400 V-kablar. Om ledaren till temperaturgivare måste förlängas ska följande ledardiametrar användas: Upp till 20 m lång kabel: 0,75 till 1,50 mm 2 Upp till 30 m lång kabel: 1,0 till 1,50 mm 2

23 Elektrisk anslutning Layout i kopplingsskåp, HMAWS-modul och extra värmekälla (HMAWS B) I Bild 34 Layout i kopplingsskåp, HMAWS-modul och extra värmekälla [1] Gränssnittskort (PAC) [2] Huvudkort (IOB-A) [3] Tillbehörskort (IOB-B, ej i standardleverans) [4] Anslutningklämma (X1)

24 24 Elektrisk anslutning 7.5 Anslutningsschema, HMAWS-modul med extra värmekälla (HMAWS B) Bild 35 Anslutningsschema, HMAWS-modul med extra värmekälla [Heldragen linje= ansluts alltid] [Streckad linje= tillbehör] [1] HMAWS-modul (huvudkort) [2] Värmepump [3] Säkring (medföljer ej) [4] Säkring värmepump [5] Säkring HMAWS-modul [6] Signalkabel [7] Tillbehörskort [E21.B11] Extern ingång 1 [E21.B12] Extern ingång 2 [E31.RM1.TM1-5]Fuktgivare (max. 5 st.) I [E11.T1] Framledningstemperaturgivare [E10.T2] Utetemperaturgivare [E41.T3] Temperaturgivare, varmvatten [E21.E112] Värmekabel [E71.E1.F21]Larmsignal, extra värmekälla (~230 V) [E71.E1.E1] Startsignal, extra värmekälla (~230 V) [E21.Q21] Växelventil (tillbehör) [E11.G1] Värmekretspump, värmesystem

25 Elektrisk anslutning opplingsschema, HMAWS-modul med extra värmekälla (HMAWS B) I Bild 36 opplingsschema, HMAWS-modul med extra värmekälla [Heldragen linje= anslutet från fabrik] [Streckad linje= ansluts vid installation] [1] HMAWS-modul [2] Strömförsörjning [E21.B11] Extern ingång 1 [E21.B12] Extern ingång 2 [E31.RM1.TM1-5]Fuktgivare (max. 5 st.) [E11.T1] Framledningstemperaturgivare [E10.T2] Utetemperaturgivare [E41.T3] Temperaturgivare, varmvatten [E21.T8] Värmebärare ut [E21.T9] Värmebärare in [E71.E1.T71]Framledning, tillskott [E71.E1.F21]Larmsignal, extra värmekälla (~230 V) [E71.E1.E1] Startsignal, extra värmekälla (~230 V) [E21.Q21] Växelventil (tillbehör) [E11.G1] Värmekretspump, värmesystem [E21.G2] Cirkulationspump, värmebärare [E21.E112] Värmekabel [E71.E1.Q71]Shunt extra värmekälla

26 26 Elektrisk anslutning 7.7 Layout i kopplingsskåp, HMAWS-modul med eltillskott (HMAWS E) I Bild 37 Layout i kopplingsskåp, HMAWS-modul med eltillskott [1] Gränssnittskort (PAC) [2] Huvudkort (IOB-A) [3] Tillbehörskort (IOB-B, ej i standardleverans) [4] Relä 1 (1) [5] Relä 2 (2) [6] Anslutningklämma (X1) [7] Överhettningsskydd

27 Elektrisk anslutning Anslutningsschema, HMAWS-modul med eltillskott (HMAWS E) I Bild 38 Anslutningsschema, HMAWS-modul med eltillskott [Heldragen linje= ansluts alltid] [Streckad linje= tillbehör] [1] HMAWS-modul (huvudkort) [2] Värmepump [3] Säkring (medföljer ej) [4] Säkring värmepump [5] Säkring HMAWS-modul [6] Signalkabel [E21.B11] Extern ingång 1 [E21.B12] Extern ingång 2 [E31.RM1.TM1-5]Fuktgivare (max. 5 st.) [E11.T1] Framledningstemperaturgivare [E10.T2] Utetemperaturgivare [E41.T3] Temperaturgivare, varmvatten [E21.E112] Värmekabel [E21.Q21] Växelventil (tillbehör) [E11.G1] Värmekretspump, värmesystem
