VOLVO BANDBURNA ASFALTLÄGGNINGSMASKINER ABG5820. More care. Built in.

Transkript

1 VOLVO BANDBURNA ASFALTLÄGGNINGSMASKINER ABG5820 More care. Built in.

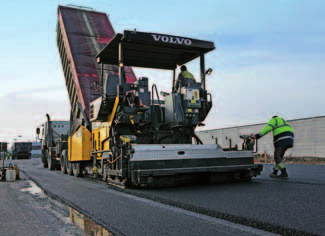

2 En effektiv universalasfaltläggare för dina medelstora projekt Varje Volvo ABG-asfaltläggare är resultatet av 60 års erfarenhet inom väganläggningsbranschen. Med gott om reservkraft, robust och kraftig konstruktion, hög beläggningseffektivitet och Volvos enkla användning är den bandburna asfaltläggaren ABG5820 en idealisk partner för medelstora projekt med beläggningsbredder mellan 2,5-8,0 m. Beläggningsmaterial Volvos bandburna asfaltläggare är särskilt lämpliga för läggning av många olika material, från slitskiktet ända ned till bärlagret, i de mest varierande beläggningsuppdrag. Beläggningstillämpningar Lokala vägar Huvudvägar Parkeringsplatser Avfallsupplag Återställningsprojekt Kraftfulla motorer Motorer med höga prestanda ger tillräckligt med reservkraft för alla driftförhållanden, även vid maximala beläggningsbredder. Drivsystem med elektronisk reglering Den elektroniskt styrda transportdrivningen säkerställer jämn framdrivning, exakt körning rakt fram, exakt kurvtagning och mjuk start. Systemet ger optimala förutsättningar för en slät och jämn beläggning. Bandenhet med utomordentliga drivningsegenskaper Bandens stora kontaktyta tillsammans med maskinens optimala viktfördelning möjliggör en effektiv beläggningsprocess, även på underlag med dålig bärighet. Senaste generationens EPM Asfaltläggarens manöverpanel är den senaste generationens EPM II-kontrollpanel. Inget annat system på marknaden erbjuder lika intuitiv och enkel drift, tillsammans med omfattande möjligheter att lagra och analysera maskindata. Exemplariskt enkel användning Den rymliga och bekvämt utformade förarplatsen ger 360 sikt. EPM II-kontrollpanelen kan enkelt svängas från sida till sida och ställas in efter förarens sittställning. Direkt sikt in i tråget, matningskanalen och över arbetsområdet ger optimala förhållanden för att uppnå utmärkta beläggningsresultat. Tack vare omfattande ljuddämpningsåtgärder har asfaltläggarna klassledande låga ljudnivåer. Utmärkt ytjämnhet för alla beläggningsskikt Bandenhet med utomordentliga drivningsegenskaper 2 Exakt kurvtagning

3 max ABG5820 8,0 m (26.2 ft) 300 mm (11.8 tum) 15,6 t - 19,2 t (17.1 T T) 112 kw 3

4 Exemplariskt enkel användning och utmärkt runtomsikt Tack vare förarplatsens tydliga utformning och det ergonomiska arbetsområdet kan föraren koncentrera sig helt på beläggningsprocessen. Enkel användning - lämnar inget ytterligare att önska Föraren kan justera stolens och kontrollpanelens läge för att passa personliga önskemål. Båda deluxestolarna kan skjutas i sidled över en stor del av förarplatsen, och kan även skjutas ut utanför asfaltläggarens sida. Den centralt monterade EPM II-kontrollpanelen kan vridas, lutas och dras ut teleskopiskt. Om det skulle behövas kan föraren flytta sin arbetsstation från asfaltläggarens ena sida till den andra på några sekunder. Soltakets sidor kan dras ut för att skydda föraren mot vädret, och som tillval finns vindruta och sidogardiner. Reglageknapparna för materialflöde på skridkontrollpanelerna har "rör och känn"- ramar för användning i blindo. Belysta knappar underlättar beläggningsarbete i dämpat ljus vid arbete på natten eller beläggningsarbete i tunnlar. Perfekt sikt över beläggningsprocessen Förarstolens utformning ger perfekt sikt över indikatorerna för beläggningstjocklek, materialflöde i tråget, beläggningsskriden och matningskanalen. Arbetsbelysningen (tillval) lyser upp matningskanalen och är praktisk vid dåliga ljusförhållanden. Den senaste generationens Electronic Paver Management (EPM) Systemet ger föraren optimal överblick och kontroll över alla beläggningsprocesser. Den unika EPM II-kontrollpanelen vägleder föraren steg för steg genom de olika arbetsfunktionerna. Manöverknapparna för alla funktioner är positionerade på en översiktsbild av asfaltläggaren, vilket gör dem lätta att identifiera på kontrollpanelen. Med hjälp av funktionsknapparna kan föraren visa menyer för t.ex. motordata och beläggningsfunktioner, vilka visas tydligt på en stor färgskärm. Eventuella ändringar av asfaltläggarens inställningar som föraren gör visas omedelbart på den animerade grafiska bilden. Tack vare systemets höga kompatibilitetsgrad är det enkelt att uppgradera, och data kan överföras via USB-gränssnitt på kontrollpanelen. Det gör att meddelanden snabbt kan läsas ut från systemet och nya funktioner införas. EPM II-kontrollpanelen, skridkontrollpanelerna och den extra kontrollpanelen kan säkert stuvas undan i lättåtkomliga utrymmen. Dessa låsbara fack skyddar den värdefulla utrustningen mot vandalisering. 4

5 5

6 De senaste lösningarna bereder vägen En hög beläggningskapacitet är en styrka hos alla Volvo asfaltläggare. Men det är inte allt, många väl genomtänkta funktioner förenklar arbetet under och efter beläggningsarbetet. A Optimal sikt över materialflödet Den bekväma förarstolen med sin upphöjda sittställning ger utmärkt sikt över flödet av beläggningsmaterial. G B Kraftfull och miljövänlig motor Modern COM IIIA/EPA Tier III-certifierad dieselmotor, tystgående och miljövänlig. A C Drivenhet med högsta precision Elektroniskt styrd och oberoende drivning på varje bandenhet. Systemet övervakar bandrörelserna och reglerar motorresponsen för att säkerställa beläggning både i rak linje och med fast radie. B D Kraftfulla bandenheter Underhållsfria bandenheter med hållbara, trapetsformade gummibandplattor och automatisk bandspänning. E C E Fasta och gångjärnsförsedda kanalplattor Fasta och gångjärnsförsedda kanalplattor säkerställer optimalt materialflöde i matningskanalen. 6

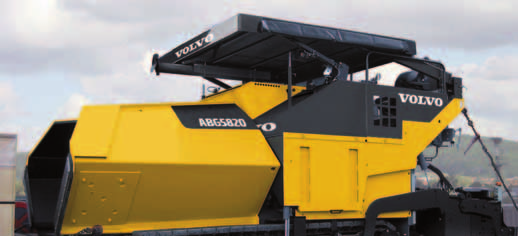

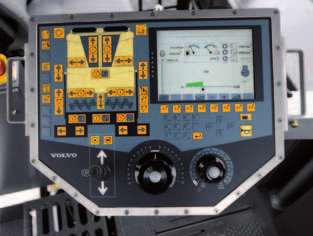

7 F Senaste generationens EPM II Enkel användning tack vare strömställarpanelens utformning, som bygger på funktionernas placering. G Unik utformning av soltaket Föraren kan dra ut soltakets sidor för ytterligare skydd. Soltaket kan tillsammans med avgasröret enkelt höjas och sänkas med den hydrauliska handpumpen för transport på trailer med låg lasthöjd. H Trågets utformning Stora, fällbara trågväggar och transportörens utformning säkerställer korrekt materialflöde. Montering av frontplåt (extrautrustning) ökar kapaciteten och ser till att tråget alltid töms helt. F H I Avstrykare för vägbanan Vägavstrykare rensar bort eventuellt skräp och ger en ren och jämn yta för drivbanden. Avstrykarna kan snabbt och enkelt lyftas till transportläge eller sänkas för beläggningsarbete. D I I 7

8 Hög dragkraft, hög asfalteringshastighet, utmärkt beläggningskvalitet Utrustade med en ABG Variomatic enkelstampskrid kombinerar Volvos bandburna asfaltläggare ABG5820 utmärkt beläggningskvalitet med maximal reservkraft och hög effektivitet. Stor trågvolym Asfalttransportörsystem med proportionell styrning Tack vare den stora trågvolymen förhindras avbrott i tillförsel av beläggningsmaterial. Oberoende drivning av de båda matarbanden och matarskruvarna säkerställer att beläggningsmaterialet matas till båda sidor av skriden när och där det behövs. Optimal materialmängd bibehålls i matningskanalen under alla beläggningssituationer genom justering av matarskruvarnas höjd och rotationsriktning. Skridteknik Standardutrustningen Vario-skriden VB 78 ger största flexibilitet vid jobb där beläggningsbredden ofta ändras. Skriden VB78 är utrustad med elvärme som standard, men kan också utrustas med gasvärme. Skridarna kan hydrauliskt dras ut till dubbla grundbredden. Bland standardfunktionerna finns: - oberoende värmekretsreglering som är snabbare än intervallvärme - hydraulisk bomberingsreglering ger enkel användning - klassens högsta skridvikt ger klassens bästa beläggningskvalitet Hydraulisk snabbkoppling Med hjälp av det patenterade hydrauliska snabbkopplingssystemet kan förlängningar snabbt monteras på grundskriden (mer detaljerad information finns i den separata broschyren för Variomatic-skridar). Underhållsvänlig Alla underhållspunkter är tydligt placerade och lättåtkomliga, vilket ger enklast tänkbara underhåll av Volvos bandburna asfaltläggare. Luftfilter, bränslefilter och oljemätsticka kan snabbt nås via stora underhållsluckor. Med tillvalet centralsmörjsystem förenklas underhållsarbetet ytterligare. Flera tätningar på mataraxlarna ökar deras livslängd och ger hög tillförlitlighet under driften. All elektronik är placerad i ett lättåtkomligt kopplingsskåp. Enastående skridteknik Stora underhållsluckor 8 Lättåtkomlig elektronik

9 SPECIFIKATIONER Modell ABG5820 Motor (diesel) Tillverkare Deutz Typ TCD2013L04 2V Effekt kw/ps rpm Kylning Vätskekylning Bränsletank, volym l 300 (79) Avgasklass COM IIIA /EPA Tier III Utläggning Utläggningspr. (teor.) 1 t/h 600 (661) Skikttjocklek (max.) mm 300 (11.8) Hastigheter Beläggning m/min 20 (65.6) Transport km/h 3.6 (2.2) Bandenhet Bandenhet, längd mm (114) Bredd (bandplattor) mm 305 (12) Materialtransport Materialtr. tråg. volym t 13,5 (14.8) Matarband Antal 2 - Hastighet m/min 15.6 (51) Skruvar Antal 2 Skruv, varvtal 1/min 77 Diameter mm 360 (14.1) Elsystem Spänning V 24 Transportmått Bredd mm (98.4) Längd mm (244.4) Höjd mm (115.7) Vikter 2 Dragenhet kg (26.896) 1 Beläggningstjockleken, hastigheten och beläggningsbredden bestämmer den faktiska beläggningskapaciteten. Även förhållandena på läggningsplatsen påverkar den dagliga läggningssträckan. Vi står gärna till tjänst med att beräkna de faktiska värden som gäller för förhållandena på din arbetsplats. 2 Alla vikter är ungefärliga och utan extrautrustning. Uppgifterna om dragenhetens vikt gäller med vattenfyllda däck, till hälften fylld bränsletank och inkl. väderskydd. Läggningsbredder/skridens arbetsvikter 3 Skridmodell kg lbs VB78 Grundinställningsområde 2,50-5,00 m ( ft ) ,980 max. läggningsbredd med extrautrustning, 8,00 m ( 26.3 ft ) ,095 3 Alla vikter är ungefärliga och utan extrautrustning. 9

10 MÅTT A B C D E F G H I J K mm ± 65 (tum) (244) (114) (15,9) (10,4) (10,8) (85,1) (148,8) (56,3) (25) (21) L M N O P Q R S T U V mm , (tum) (17,8) (12.5 ) (4,33) (9,4) (63,2) (147) (125,6) (121,6) (98) (11,8) (89,3) 10

11 STANDARDUTRUSTNING/EXTRAUTRUSTNING Standardutrustning Tillval ABG5820 Deutz dieselmotor, COM IIIA/EPA Tier III Electronic Paver Management (EPM2) Fjärrdiagnosservice av data (RDS) Inställningsbar och svängbar betjäningsenhet Två stolar, ställbara i sidled Komfortstol med värme Väderskydd av plast med manuell/hydraulisk tippningsanordning Väderskydd med presenning och manuell/hydraulisk tippningsanordning Vindruta (endast i kombination med allväderstak) Sidopresenning för väderskydd Reglerelektronik för drivsystem Kedjor av smidda och seghärdade länkar Automatisk bandspänning Breda drivrullar Ø 110 mm Separat reglerbara trågväggar Hydrauliskt manövrerad inmatningslucka i tråg Fyra individuella hydrostatiska motorer för matarband och skruvar Reversibelt matarband Materialberoende proportionell reglering av USS snäckvarvtal Matarskruv, reversibel rotationsriktning Matarskruv hastighetsreglering TILL/FRÅN Skriddragarmar, odelade Hydraulik för Varioskrid med stamp Hydraulik för Varioskrid med stamp och vibration Skridlås Skridstigningslås Skridspännanordning Skridavlastning Hydraulisk höjdinställning av utliggarskrid Mekanisk höjdinställning av skruvar Hydraulisk höjdinställning av skruvar Nivåregleringssystem enligt prislista Centralt skåp för elektronik Fyra arbetsstrålkastare Ljudisolering Vandalsats Batterifrånskiljare Två utvändiga manöverplatser för skrid Verktygssats Partikelfilter (motsvarande BUVAL direktiv) Centralsmörjning Xenon-belysning Två extra strålkastare (bak) Belysning, förarutrymme Roterande varningsljus Reservmanöverpulpet Extra eluttag 230V Emulsionssprutanläggning inkl. slangvinda Högtrycksspruta för rengöring Tankningspump för bränsle Speciallackering (i RAL-färger, ingen metallic-lack) Biologiskt nedbrytbar hydraulolja Dellista över standardutrustning och tillgänglig extrautrustning 11

12 Volvo Construction Equipment är annorlunda. Våra maskiner är ritade, byggda och servade på ett annorlunda sätt. Den skillnaden kommer från ett ingenjörsmässigt arv som formats de senaste 175 åren. Ett arv som handlar om att sätta människan som använder produkterna främst. Det handlar om att hjälpa användaren vara säkrare, mer bekväm och mer produktiv. Om miljön vi alla delar. Resultatet av detta är ett växande utbud av maskiner och ett globalt servicenätverk ägnat åt att låta dig få mer gjort. Människor världen över är stolta att använda Volvo. Och vi är stolta över vad som gör Volvo annorlunda More care. Built in. Alla produkter är inte tillgängliga på alla marknader. En följd av vår strävan till ständig förbättring är att vi behåller rätten att ändra produkternas specifikationer och utformning utan särskilt meddelande. Illustrationerna visar inte nödvändigtvis maskinernas standardutförande. PUB 12A Swedish PAT Volvo, Global Marketing
