1 LP Mini Downlight System maximal effekt i minimal storlek 1

2 2

3 Less is more Louis Poulsen har i flera årtionden varit känt och uppskattat för sina produktfamiljer i olika storlekar och former men med samma designspråk. Armaturerna finns i olika storlekar, vilket hjälper arkitekter att övervinna estetiska utmaningar i arbetet med att designa inbjudande rum. En enhetlig design i olika varianter ger möjlighet att skapa en unik atmosfär i rum och byggnader. Möjligheterna är oändliga med den nya generationen LP Mini Downlight med klassiska modeller från Louis Poulsen. LP Mini Downlights med maximal kapacitet. Less is more. 3

4 4

5 Stort urval av klassiker MINI-armaturerna har skapats som en hyllning till de etablerade klassikerna. BALLERUP, MUNKEGAARD, STRATA, OSLO alla med tidlös design. De har en fantastisk förmåga att passa in i olika arkitektoniska stilar och är idag ett tidlöst alternativ till många andra produkter, tack vare det originella uttrycket. 5

6 6

7 Nyckelfunktioner Hög energieffektivitet dämpad, behaglig ljusfördelning flera LDP varianter ger en stor flexibilitet i olika sammanhang montering av LPD utan verktyg minimalistisk design breda arkitektoniska användningsmöjligheter passar mycket bra för repetitiva installationer 4 klassiska LDP. 7

8 LP Mini-serien Konceptet LP MINI DOWNLIGHT är baserat på en downlight som kan kombineras med olika tillbehör eller LDP-enheter från vår klassiska produktserie. Armaturhuset passar med alla fem olika tillbehör, däribland Basic med plan yta och klassiska Micros. Denna LP MINI DOWNLIGHT-serie är perfekt för att skapa belysning på ett fritt och kreativt sätt. Om du använder Basic-versionen som grundinstallation kan du sedan ge varje rum eller plats sin egen ljusidentitet. Du kan ändra känslan, looken, atmosfären och konceptet med en enda installation och bara lägga till en LDP-enhet. Eftersom flera LDP-enheter hör ihop med större armaturer kan du, tack vare armaturens effektivitet, skapa en helhetsinstallation som är baserad helt på LP Mini DOWNLIGHT-konceptet. 8

9 LP Mini Downlight-enhet LDP ljusstyrning 9

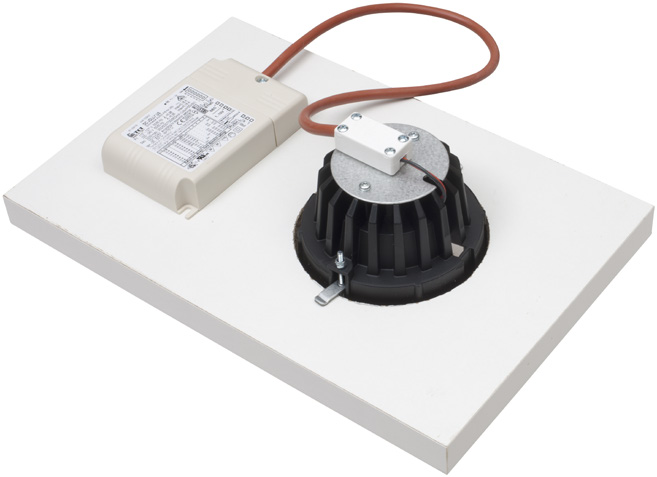

10 Elektronisk driver Kylfläns i aluminium COB LED/CRI > 90 CRI > 90 10

11 Maximal effekt minimal storlek Konceptet är baserat på COB (Chip on Board) LED som trots sin långa livslängd enkelt kan bytas ut om det skulle behövas. Med det nyutvecklade LP MINI DOWNLIGHT-konceptet har Louis Poulsen lyckats skapa armaturer i minimal storlek med maximal effekt utan att kompromissa med ljusets komfort och stämningsskapande effekt. LP MINI DOWNLIGHT-versionen av dessa klassiker är så kraftfull att den kan fungera som en egen lösning, och har en unik ljuseffekt i taket med sin minimala storlek. Med CRI > 90 hålls återgivningen av färger och strukturer i rummet på en hög nivå. 11

12 12 P: Lars Kaslov

13 En enkel lösning Konceptet LP MINI DOWNLIGHT är baserat på den förstklassiga nedåtriktade LED-ljuskällan med hög effekt i kombination med hög effektivitet. Det nedåtriktade ljuset hos LP MINI DOWNLIGHT BASIC fungerar bra på egen hand och säljs med en diskret och elegant ring (Basic) som skapar en estetisk förbindelse med taket. LP MINI DOWNLIGHT finns i färgtemperaturen 3000K, som betecknas som varmtvit med en CRI > 90 som skapar behaglig stämning i rummet. När du väljer LP MINI DOWNLIGHT BASIC som grundinstallation investerar du i en belysningslösning för framtiden. Du kan skapa en annorlunda och ny stämning genom enkelt tillbehör. De olika LDP-enheterna skapar många kreativa möjligheter. 13

14 14

15 BASIC MINI Designad särskilt för LP MINI DOWNLIGHT-systemet. En estetisk och enkel lösning som skärmar av armaturens monteringsyta mot taket. BASIC MINI ger en enkel och nästan osynlig avslutning nära taket. BASIC MINI LDP-ringen är vitlackerad och i en nyans som harmonierar med de flesta vita takytor och ger därför ett mycket diskret intryck kring takets ljuspunkter. Den påverkar inte ljusfördelningen och möjliggör därmed maximalt ljusutbyte från LED-ljuskällan och utmärker sig genom att ha det högsta lumentalet av alla LDP-enheter. BASIC MINI kan användas som generell belysning på hela takytan men kan även ingå i kombinationer med övriga LDP-enheter som tack vare sin enkla design ger ett lugnt intryck. 15

16 Ballerup Mini Designad av P. Hougaard Nielsen och C. J. Nørgaard Pedersen 1963 till Ballerup Gymnasium. Arkitekterna specialiserade sig på att bygga skolor och andra utbildningslokaler och skapade en standard för design av skolbyggnader i Köpenhamn. Deras arbete baserades på utvecklingen och behovet av flexibilitet. BALLERUP i originalstorlek var avsedd som allmän rumsbelysning och trots sin mycket enkla struktur lyckas armaturen kombinera ett kraftfullt nedåtriktat ljus med belysning av taket och är därför både funktionell och dekorativ. Idag används den ofta i entréer och receptioner. 16

17 17

18 18

19 Munkegaard Mini Designad av den världskända arkitekten Arne Jacobsen. MUNKEGAARD är och förblir det verkliga originalet. Den har kopierats på många sätt och har varit en inspirationskälla för många belysningsarmaturer. Det arkitektoniska inslaget i armaturen på den legendariska och skyddade Munkegaard-skolan i Gentofte skapade en idé och ett koncept för Takbaserat ljus, vilket resulterade i att taket blev en viktig arkitektonisk del av upplevelsen av rummet. Nya MINI fortsätter att vara det grundläggande konceptet för ett mjukt ljus genom en opalvit avskärmning och finns med den välkända och designade klassiska mattförkromade metallringen. Den går att kombinera med installationer i andra storlekar i MUNKEGAARD-SERIEN, och skapar en mjuk och vacker ljusfördelning från armaturen. 19

20 Strata Mini Redan från första början ansåg arkitekten och designern Alfred Homann att ljus var en avgörande faktor för hur man upplever ett rum. Med STRATA skapade han ett unikt ljuskoncept med en genial design som löste det specifika problemet med låg takhöjd. Alfred Homann såg också taket som en viktig del i hur man uppfattar ett rum. Armaturen avger ljus på ett briljant sätt i form av de karakteristiska tre ringarna, den dekorativa ljusfördelningen i taket bevaras mycket vackert. Denna feel good-känsla har behållits i nya STRATA MINI. 20

21 21

22 22

23 Oslo Mini I ett större projekt för for Gjensidige forsikring i Oslo utvecklade arkitekten och designern Kurt Nørregaard serien OSLO som har tydliga referenser till Poul Henningsens ljuskoncept. Det kommer knappast som någon överraskning eftersom Kurt Nørregaard anlitades av Louis Poulsen som konsult i många år och arbetade då med utveckling och tolkning av Poul Henningsens många ritningar och idéer. Men man kan faktiskt säga att han vände allt upp och ner. Fokuset på tak och den indirekta ljusfördelningen inspirerade Kurt Nørregaard att skapa en produktserie med banbrytande ljuskomfort och stämningsskapande effekt. Han hade samma utgångspunkt som Poul Henningsen, nämligen den brännande punkten i glödtråd. Därför har det inte varit så enkelt att uppdatera OSLO-SERIEN med LED, eftersom ljuset nu kommer från en mer plan yta. OSLO MINI har kvar det fantastiska ljuset och den minimalistiska men samtidigt mycket vackra och harmoniska designen. Det är en armatur som ger ett lugnt men klassiskt uttryck i taket. LED-versionens ökade kapacitet kommer utan tvekan att inspirera många att skapa estetiska belysningslösningar med denna minimalistiska armatur. 23

24 Strata Mini Ballerup Mini Basic Naturlig storlek 24

25 Oslo Mini Munkegaard Mini 25

26 26

27 LED skapar fantastiska upplevelser LED-ljuskällans goda färgåtergivande egenskaper gör återigen färgerna i inredningen till en del av den helhetsupplevelsen av rummet. Och med CRI>90 får rummets färger bästa tänkbara support. Daylight LP MINI DOWNLIGHT-serien levereras med färgtemperaturen 3000K, som betecknas som varmtvit. Spektralkurvornas mjuka övergång mellan färgerna blå, grön, gul och röd säkerställer att även mellantonerna träder fram på ett tydligt sätt, därför är LED inte bara en energiriktig ljuskälla utan även rätt när man vill uppleva världen så naturtroget som möjligt. 3000K 1800K 4000K 5500K 8000K 12000K 16000K 27

28 Maximal ljuskapacitet idag och imorgon Konceptet LP MINI DOWNLIGHT är en ny generation belysningslösningar som möter behovet av arkitektoniska takbelysningssystem som är energieffektiva och har många kreativa användningsområden. Armaturerna har maximal ljuseffekt, komfort, funktion och minimalt utseende. Tack vare COB-LED-ljuskällan är det enkelt att anpassa din installation till den tekniska utvecklingen. De olika klassiska LDP-enheterna ger möjlighet att skapa en ljusupplevelse som fungerar för både människor och rent arkitektoniskt. 28

29 BASIC. Symmetriskt och nedåtriktat ljus som ger maximal ljusfördelning. BALLERUP MINI. Symmetriskt och nedåtriktat ljus. Den vertikala munblåsta glascylindern i tre skikt ger ett mjukt och behagligt ljus i taket och runt armaturen samt minskar bländningen vid passage. MUNKEGAARD MINI. Armaturen avger diffust och behagligt nedåtriktat ljus. Den vita opalskivan i akryl ger en jämn belysning av ytan. Opalskivan ser ut att sväva under taket tack vare monteringen som gör att ljuset kan sippra ut genom öppningen mellan skivan och armaturen. Det skapar en annorlunda visuell upplevelse. STRATA MINI. Ljusspridningen är mjuk och symmetrisk. Ringarna minskar bländningen vid passage. Ringarnas yta reflekterar också en del ljus mot taket, vilket skapar en illusion av att taket är högre. OSLO MINI. Armaturen avger ett smalt band av nedåtriktat ljus. Reflektorringarna riktar en liten del av ljuset mot taket och skapar en mjuk, harmonisk övergång mellan armaturen och taket. De minskar även bländningsvinkeln och minimerar eventuella obehag vid passage. 29

30 LP MINI DOWNLIGHT Design: Louis Poulsen. LDP: Basic Mini/Louis Poulsen, Strata Mini/Alfred Homann, Ballerup Mini/ C.J. Nørgaard Pedersen & P. Hougaard Nielsen, Munkegaard Mini/Arne Jacobsen, Oslo Mini/Kurt Nørregaard. Koncept: Armaturen har en 100 % nedåtriktad ljusfördelning. Den matta reflektorn ger ett mjukt ljus som skapar en behaglig vertikal belysning. Den vita ringen ger en diskret övergång till takytan. Yta: Vit, pulverlackerad. Material: Ringar: Stansat stål. Montering: Tjocklek tak: 5 32 mm. Takströmbrytare: Ø 105mm. Överkoppling: Inte godkänd. Driver fast inkopplad till armaturhus. Mer information finns på Vikt: Max. 0,5kg. Klass: Kapslingsklass IP20. Isolationsklass II. Produktkod Ljuskälla Yta LDP Ljusteknik MINI 15W LED/3000K VIT, PULVERLACKERAD OSLO DIM 0-10V BALLERUP DALI MUNKEGAARD BASIC STRATA Information: Försedd med ljuskälla. 30

31 BASIC MINI BALLERUP MINI MUNKEGAARD MINI Effekt 15W Lumen 792lm Lm/W 53 lm/w CRI 90 Step MacAdam 3 SDCM Dimmer 0-10/DALI Effekt 15W Lumen 335 lm Lm/W 22 lm/w CRI 90 Step MacAdam 3 SDCM Dimmer 0-10/DALI Effekt 15W Lumen 473 lm Lm/W 22 lm/w CRI 90 Step MacAdam 3 SDCM Dimmer 0-10/DALI STRATA MINI OSLO MINI Effekt 15W Lumen 722 lm Lm/W 48 lm/w CRI 90 Step MacAdam 3 SDCM Dimmer 0-10/DALI Effekt 15W Lumen 599 lm Lm/W 37 lm/w CRI 90 Step MacAdam 3 SDCM Dimmer 0-10/DALI 31
